Цвета полярности проводов в автомобиле

Чтобы облегчить труд электромонтажников, выпуск изоляции кабельной продукции подчинен определенным нормам цветовой маркировки. При подключении многожильного кабеля по окраске полимерной оболочки можно идентифицировать жилу и понять, с каким контактом ее следует коммутировать.

Разные цвета проводов в электрике, установленные положениями ГОСТ, помогают ускорить процесс монтажа и обеспечить электробезопасность. Согласитесь, понимание цветовой маркировки пригодится каждому домашнему мастеру.

Предлагаем разобраться в обозначениях электропроводки, узнать стандарты ГОСТ и научиться читать буквенные коды проводов на схемах. Кроме того, мы расскажем, как проверить соответствие подключенной жилы ее назначению, используя индикаторную отвертку или мультиметр.

Что говорится в ГОСТ и ПУЭ о цветовой маркировке

Основным документом, на который стоит опираться при производстве или приобретении кабелей, является ГОСТ 31947-2012. До его появления единообразия и порядка в области цветового обозначения электропроводки не было.

До сих пор в старых домах можно встретить провода в одинаковой оболочке, по цвету которой не определить, что подключено – «фаза», «ноль» или «земля».

В выше обозначенном документе ГОСТ указано, что изоляция кабельной продукции должна отличаться по расцветке. Определенный оттенок должен покрывать провод сплошным слоем – с начала и до конца. Нельзя, чтобы один провод в начале бухты был синим, а конце – белым; также запрещена прерывистая окраска.

Также в нормативных документах содержатся рекомендации по применению различных схем для 3-жильных, 4-жильных и 5-жильных кабелей.

Например, при производстве 3-жильных кабелей приветствуются следующие комбинации:

  • коричневый – синий – зеленый/желтый;
  • коричневый – серый – черный.

Если кабель состоит из 4 жил, то рекомендуется также два типовых варианта окраски:

  • коричневый – серый – черный – зеленый/желтый;
  • коричневый – серый – черный – синий.

Схемы для 5-жильного провода выглядят следующим образом:

  • коричневый – серый – черный – зеленый/желтый – синий;
  • коричневый – серый – 2 черных – синий.

Синим цветом обозначается «нулевая» жила.

Не рекомендуют использовать только два цвета – красный и белый.

Окраска должна наноситься прочно и быть хорошо различимой.

Если обратиться ко второму важному для электромонтажников документу – ПУЭ, то в п.1.1.29 и п.1.1.30 также можно найти информацию о цвете проводов фаза-ноль-земля. Точнее, данные там не расписаны, но есть отсылка к ГОСТ P 50462-92, который уже давно заменен более свежей редакцией ГОСТ Р 50462-2009, действующей и сегодня.

Материал соответствует информации, изложенной в ГОСТ 31947, но есть некоторые уточнения. Например, особым образом должны окрашиваться провода, выполняющие двойную функцию: если нулевой рабочий совмещен с нулевым защитным, то по всей длине он окрашивается в голубой цвет, а по краям имеет зелено-желтые полоски.

Таким образом, все цвета, за исключением синего (голубого) и зеленого/желтого, можно применять для окраски изоляции фазного проводника. В эту группу попадают белый и красный цвета, которые почему-то ГОСТом редакции 2012 года не рекомендованы к использованию.

В приложении А к ГОСТ Р 50462 есть таблица, в которой можно найти буквенные обозначения всех цветов. Например, фазный проводник 1-фазной цепи (L) окрашивается в коричневый цвет, код цвета – BN. Буквенные коды применяют для черно-белых копий схем, на которых не используются различные цвета.

Маркировка жил для электромонтажных решений

Не зря в начале статьи прозвучала мысль о том, что цветовое обозначение проводников значительно упрощает процесс монтажа.

Если вы самостоятельно занимаетесь разводкой электрики в квартире или частном доме, подбираете провода согласно нормам, при подключении электроустойств, монтаже автоматической защиты, распределении жил в распаечных коробках не нужно перепроверять, где фаза, нуль, земля – об этом расскажет цвет изоляции.

Несколько примеров электромонтажа, когда важна маркировка:

Существуют кабели с большим количеством жил, окрашивание которых не представляется целесообразным. Пример – СИП, в котором используется иной способ определения проводников. Один из них помечен небольшой канавкой по всей длине. Рельефная жила обычно выполняет функцию нулевого проводника, остальные играют роль линейных.

Чтобы отличать жилы, их маркируют скотчем, термоусадками, буквенными обозначениями, которые наносят разноцветными маркерами. А в процессе электромонтажных работ обязательно производят прозвон – дополнительную идентификацию.

Проверка правильности подключения

К сожалению, не все электромонтажники строго соблюдают нормы и при подключении ошибаются в выборе проводника. Поэтому при подвешивании люстры, монтаже розетки или другого электроустановочного устройства лучше дополнительно проверить, соответствует ли изоляция каждой жилы ее назначению.

Для идентификации монтажники применяют два способа: первый – проверка индикаторной отверткой, второй – использование тестера или мультиметра. Отверткой обычно определяют фазу, а измерительными приборами – нейтраль и нуль.

Как пользоваться индикатором?

Даже такие простые устройства, как индикаторные отвертки, бывают разными. Одни из них оснащены небольшой кнопкой, другие срабатывают автоматически, при соединении металлического стержня и токоведущей жилы или контакта.

Но во все без исключения модели вмонтирован светодиод, зажигающийся под напряжением.

Отвертка – удобный инструмент для определения фазного проводника. Чтобы узнать, рабочая ли жила, металлическим стержнем отвертки необходимо аккуратно прикоснуться к оголенному проводу.

Если светодиод загорелся – жила находится под напряжением. Отсутствие сигнала говорит о том, что это земля или нуль.

Процедура проверки выполняется одной рукой, следовательно, вторая свободна. Лучше ее также задействовать – например, для фиксации проводов. Но категорически запрещается второй рукой касаться оголенных частей проводников или металлических предметов, находящихся поблизости (труб, арматуры).

Правила применения тестера

Тестер или мультиметр всегда есть в комплекте электромонтажника. Ему приходится работать с подключением жил в электроустановках внутри помещений и при сборке электрощитка. Если проводка монтировалась давно, маркировкой проводов по цвету можно пренебречь.

Даже если цвета изоляции вроде бы выдержаны, не факт, что они подключены по всем правилам.

Перед замерами следует изучить инструкцию, которой сопровождаются все измерительные приборы.

Порядок действий примерно следующий:

  • выставляем значение, которое заведомо больше ожидаемого напряжения, например, 260 В;
  • подключаем щупы в нужные гнезда;
  • прикасаемся щупами к двум проводникам – предположительно фазе и нейтрали;
  • повторяем процедуру с другой парой проводников.

Сочетание жил фаза-ноль должно выдавать результат, близкий к 220 В. Он всегда будет выше пары фаза-земля.

В продаже есть как цифровые, современные приборы, так и устаревшие, со стрелками и шкалами значений. Пользоваться цифровыми удобнее. Перед самостоятельным монтажом электроустройств рекомендуем научиться пользоваться или индикаторной отверткой, или мультиметром – полагаться только на цвет жил не стоит.

Умение использовать мультиметр пригодится домашнему мастеру и для проверки напряжения в розетке. Подробная инструкция по использованию тестера приведена в этой статье.

Выводы и полезное видео по теме

Общепринятые стандарты цветовой маркировки:


Когда все провода одного цвета – проверка контрольной лампой:

Цветовая маркировка жил – замечательный способ идентификации провода при его монтаже. Однако в процессе работы с уже установленными кабелями не стоит полагаться только на внешний вид проводников, так как они могут быть подключены ошибочно.

Обязательно следует использовать дополнительные способы определения жил, и если нельзя поменять сами провода, то нужно промаркировать их цветным скотчем или буквенными символами.

Есть, что дополнить, или возникли вопросы по цветовой маркировке? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом определения проводников. Форма для связи находится в нижнем блоке.

Отвертка-индикатор удобна в работе, но с ней нужно быть осторожным. Большинство из них рассчитаны на работу с напряжением 220 вольт, а ведь иногда к дому подводиться напряжение в 380 вольт. В этом случае отвертка может пропустить заряд, и вас ударит током. Да и контрафактной продукции на рынке сейчас много. Выбирать стоит внимательно и приобретать индикатор в проверенных магазинах.

Добрый день, Антон.

Ваши предупреждения относительно приобретения, использования индикаторов напряжения – полностью поддерживаю.

Хочу подчеркнуть – профессиональная электроэнергетика пользуется оборудованием, приборами, индикаторами, которые подразделяются на категории: «до 1000 вольт» и «свыше 1000 вольт». Для дома, понятно, надо приобретать индикаторы первой категории.

Из вашего комментария следует, что в домашних электросетях вы начали работать. Чтобы повысить квалификацию, получить полезную информацию, страхующую от электрической травмы, советую прочитать «Правила устройства электроустановок», «Правила техники безопасности при эксплуатации электроустановок».

Добавлю: «правильный» указатель напряжения имеет Паспорт, ограничивающий сферу применения устройства. На скриншоте привел часть такого Паспорта указателя Е119.2.

Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.

ISO разьем

Меры предосторожности

Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:

  • Поломке магнитолы;
  • Ухудшению качества звука;
  • Короткому замыканию проводки;
  • В редких случаях при неправильном подключении магнитолы к аккумулятору можно быстро его разрядить. Иногда это может стать причиной возгорания.

Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.

Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.

Варианты устройства автомагнитолы

Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.

Исходя из этого, может возникнуть одна из трех ситуаций:

  • Первый вариант является идеальным. В автомобиле выведены все провода. Все подключено согласно стандартам и выведено под ISO-разъем. Сложностей в данном случае не возникнет. Нужно только подключить этот разъем к магнитоле.
  • Второй случай, когда все провода выведены правильно, но разъем не подходит. В этом случае можно приобрести проводник, которых в специализированных магазинах продается великое множество, подключить магнитолу через проводник и наслаждаться качественным звуком.
  • Последний вариант: провода не выведены в один разъем или их вовсе нет.

Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.

Обозначение проводов по цветам

Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.

  • Минус аккумулятора – черный;
  • Плюс аккумулятора – желтый;

  • Плюс зажигания – красный;
  • Левый передний динамик – белый и белый с полосой;
  • Правый передний динамик – серый и серый с полосой;
  • Левый задний динамик – зеленый и зеленый с полосой;
  • Правый задний динамик – фиолетовый с фиолетовой полосой;
  • Антенна – синий;
  • Усилитель – синий с полосой.

Подключение автомагнитолы

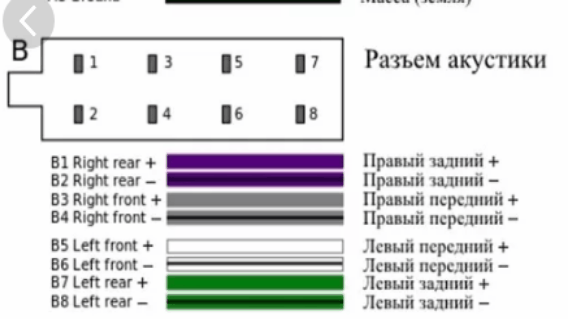

При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.

Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.

Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.

Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?

Подключение колонок

Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.

Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.

Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.

Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.

Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.

Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.

У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.

Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.

Подскажите,почему у меня при включеии габаритов выключается автомагитола?

Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).

Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!

Сколько ампер предохранитель в магнитоле FUSIOL

Обычно стоят либо 10 либо 15.ампер

Ребят,всем привет. недавно купил эпику 10 год. На ней уже стояла китайская магнитола,хочу поставить родную а фишки срезаны каким то деб……м, кому не трудно могли бы скинуть схему как подключить . по цвету проводов

Ну а почему на схемах и в текстах не упомянуто о проводе (steering wheel cont… ) , который предназначен для подключения к возможным рулевым кнопкам управления магнитолой.

Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.

Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор. Но. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами.

Способ номер 1.
Думаю, это самый простой способ определения полярности. Наливаем в кружку или какую-нибудь емкость воду из под крана или из под лужи, или даже из. Себя. Ну вы поняли. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки. Начинается электролиз воды.

Способ номер 2.
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.

Способ номер 3.
Думаю, у всех где нить вдалеке завалялся стационарный комп. Ну а кто-то с него сидит и читает эту статейку.
Дк Вот, нам нужна от туда небольшая, но важная деталька – кулер, или в народе его зовут просто вентилятор. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод – земля. Но его мы все равно использовать не будем. Нас волнуют только два провода – это красный и черный. В случае если на красном проводе будет плюс, а на черном – минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное напряжение, но не знаем полярность. Он начинает вращаться от 3 вольт. Рассчитан же он на 12 вольт, так что идеально подойдет для проверки 12 вольтовых источников питания. В том случае, если же напряжение больше, чем 12 вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на движущиеся лопасти.
Внимание! Только в том случае, если же не угадали, то лопасти не вращаются.

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают.

Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

С помощью воды

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.

Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.

С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном — минус, то вентилятор у нас будет вращаться

Если же не угадали, то лопасти будут стоять на месте.

Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки

Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета. При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.

Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:

  • Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
  • Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
  • В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.

Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.

С помощью измерительного прибора

На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.

В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.

При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.

В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.

Использование светодиода

Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:

  • Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;

Дополнительное замечание. В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.

  • Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.

После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.

В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.

Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода

Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевыхфазный, а какой нулевой или, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.

  • мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный – к положительной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.

Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания , желтый провод тоже относится к « плюсу » питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру . В этом случае поможет определить фазный ( опасный ) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.

Совет 2 : Как определить полюса

Магниты, электромагниты, источники постоянного напряжения и приборы с односторонней проводимостью имеют по два полюса . В первых случаях эти полюса называются северным и южным, а во втором – отрицательным и положительным.

Для определения полюсов магнита возьмите второй магнит, на котором полюса обозначены буквами (N – северный , S – южный) либо цветами (красный – северный, зеленый , синий или серый – южный). Северный полюс испытательного магнита притянется к южному испытуемого и наоборот. Испытательный и испытуемый магниты должны быть примерно одинаковой силы, иначе возможно перемагничивание того из них, который слабее. При обращении с сильными магнитами будьте осторожны, чтобы не получить механическую травму пальцев.

Для определения полярности выпрямительного элемента с односторонней проводимостью подключите к нему омметр вначале в одной, а затем в другой полярности. Сам элемент при этом должен быть обесточен. Если щуп, на котором присутствует отрицательное напряжение, окажется подключенным к катоду , а щуп с положительным напряжением – к аноду, прибор покажет сопротивление значительно меньше бесконечности. У аналоговых приборов полярность напряжения в режиме омметра обычно противоположна полярности напряжения , которое следует прикладывать к тем же щупам в режиме вольтметра. У цифровых же приборов эти полярности чаще всего совпадают. При возникновении сомнений проверьте прибор на диоде, расположение выводов которого известно.

Чтобы определить полюса источника постоянного напряжения, подключите к нему вольтметр, на котором предварительно выставлен соответствующий предел. Если источник вырабатывает напряжение свыше 24 В, соблюдайте при этом правила безопасности. Щупы вольтметра имеют следующие цвета: черный или синий – минус, белый или красный – плюс. У аналогового вольтметра при неправильной полярности стрелка отклонится слегка влево и упрется в ограничитель, а у цифрового – на индикаторе перед числом появится знак минуса. Учтите, что при неправильно выбранном пределе сила, приложенная к стрелке, может быть настолько велика, что последняя погнется.

Полюса электромагнита определяйте таким же образом, как полюса магнита. При смене полярности его питающего напряжения они поменяются местами. Если обмотка электромагнита намотана по часовой стрелке, отрицательному выводу будет соответствовать северный полюс, а положительному – южный. У электромагнита, обмотка которого намотана против часовой стрелки, соответствие выводов полюса м противоположное . Даже если обмотка питается низким напряжением, остерегайтесь импульсов самоиндукции, возникающих в моменты прерывания тока.

Не работайте под напряжением. Остерегайтесь механических травм.

У Земли северному географическому полюсу соответствует южный магнитный и наоборот. У компаса полюса, обозначенные на самой стрелке, соответствуют ее намагниченности.

Видео Как определить полярность голыми руками?

Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля

Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке. В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.

Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.

Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.

Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.

Прямая и обратная полярность аккумулятора для легкового автомобиля

На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.

Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью

Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом. Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.

Слева — европейская или обратная полярность, справа — российская или прямая полярность

Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.

Как найти плюсовой провод в автомобиле

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя. В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса).

Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов.

Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается.

Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу.

В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика.

Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода.

После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток.

Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

  • Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла – аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
  • Убедитесь, что дополнительная подсветка, магнитола отключены.
  • Снимите «минусовую» клемму с АКБ.
  • Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора – прибор покажет значение тока утечки.

Нормальный показатель – 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму – вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

  • аккумулятор;
  • датчики;
  • высоковольтные провода;
  • генератор.

Каждый элемент можно проверить с помощью мультиметра.

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

Красный щуп прислоните к «плюсовой» клемме, черный – к «минусовой». Если перепутаете – не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

Нормальные цифры при работающем двигателе – 13-14 вольт. Если мультиметр показывает меньше – аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент – без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» – к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают – пора проверить высоковольтные провода. Точнее – измерить в них сопротивление. Запоминайте порядок действий:

  • отсоедините провода от машины или отключите один провод с двух сторон;
  • включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

  • качество изоляции проводов;
  • длина;
  • наличие микроповреждений;
  • тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

  • Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
  • Подключаете мультиметр к аккумулятору.
  • Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
  • После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

И снова измеряете напряжение. Норма – 13-14 вольт. Максимум – 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины – спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» – промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Page not found - автомануал заказ автокниг с доставкой в любую точку мира

НАШИ ПАРТНЕРЫ:

Любой современный легковой или грузовой автомобиль можно обслуживать и ремонтировать самостоятельно, в обычном гараже. Все что для этого потребуется – набор инструмента и заводское руководство по ремонту с подробным (пошаговым) описанием выполнения операций. Такое руководство должно содержать типы применяемых эксплуатационных жидкостей, масел и смазок, а самое главное – моменты затяжки всех резьбовых соединений деталей узлов и агрегатов автомобиля. Итальянские автомобили – Fiat (Фиат) Alfa Romeo (Альфа Ромео) Lancia (Лянча) Ferrari (Феррари) Mazerati (Мазерати) имеют свои конструктивные особенности. Также в особую группу можно выделить все французские машины – Peugout (Пежо), Renault (Рено) и Citroen (Ситроен). Немецкие машины сложные. Особенно это относится к Mercedes Benz (Мерседес Бенц), BMW (БМВ), Audi (Ауди) и Porsche (Порш), в чуть меньшей - к Volkswagen (Фольксваген) и Opel (Опель). Следующую большую группу, обособленную по конструктивным признакам составляют американские производители- Chrysler, Jeep, Plymouth, Dodge, Eagle, Chevrolet, GMC, Cadillac, Pontiac, Oldsmobile, Ford, Mercury, Lincoln. Из Корейских фирм следует отметить Hyundai/Kia, GM-DAT (Daewoo), SsangYong.

Совсем недавно японские машины отличались относительно низкой первоначальной стоимостью и доступными ценами на запасные части, но в последнее время они догнали по этим показателям престижные европейские марки. Причем это относится практически в одинаковой степени ко всем маркам автомобилей из страны восходящего солнца – Toyota (Тойота), Mitsubishi (Мицубиси), Subaru (Субару), Isuzu (Исудзу), Honda (Хонда), Mazda (Мазда или как говорили раньше Мацуда), Suzuki (Сузуки), Daihatsu (Дайхатсу), Nissan (Ниссан). Ну, а машины, выпущенные под японо-американскими брендами Lexus (Лексус), Scion (Сцион), Infinity (Инфинити), Acura (Акура) с самого начала были недешевыми.



Отечественные автомобили также сильно изменились с введением норм евро-3. лада калина, лада приора и даже лада нива 4х4 теперь значительно сложнее в обслуживании и ремонте.

что делать если машина не заводится, как зарядить аккумулятор, как завести машину в мороз. ответы на эти вопросы можно найти на страницах сайта и книг. представленных здесь же

Автомануал - от англ. manual - руководство. Пособие по ремонту автомобиля или мотоцикла. различают заводские руководства и книги , выпущенные специализированными автомобильными издательствами.

Cайт Автомануал не несет никакой ответственности за возможные повреждения техники или несчастные случаи, связанные с использованием размещенной информации.

Как определить плюс в автомобиле. Как определить полярность аккумулятора автомобиля прямая или обратная. Способы измерения полярности

Инструкция

Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA. Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра знак «минус», полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный - к положительной клемме зарядного устройства. В случае знака «минус» клеммы соответствуют подключенным к ним щупам.

Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.

Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку , желтый провод тоже к « » питания, только подключается к аккумулятору. В любом случае провод с предохранителем является «силовым плюсом» питания.

При замене неисправного выключателя не всегда есть возможность обесточить дом или . В этом случае поможет определить фазный () провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.

Для достижения поставленной задачи извлекается из аккумуляторного гнезда и располагается таким образом, что при визуальном осмотре сверху ее клеммы должны быть внизу. Обратите внимание, что одна из них немного тоньше другой (она ).

В тех случаях, когда более тонкая клемма справа – АКБ прямой полярности.

Чтобы окончательно убедиться в правильности определения полярности аккумулятора , присоедините к нему вольтметр. При этом красный щуп прибора снимает напряжение с толстой клеммы, а черный – с тонкой. Показание на шкале без «минус» подтверждает исследуемые параметры АКБ.

Видео по теме

Обратите внимание

Установка аккумулятора ненадлежащей полярности в автомобиль грозит тем, что к его клеммам не получиться присоединить кабели.

Источники:

  • как определить полярность батареи

При подключении силовых трехфазных, однофазных и сигнальных проводов ошибки недопустимы. Они могут привести к нарушению работоспособности оборудования, работы систем заземления и поражению обслуживающего персонала электрическим током. Большое значение имеет соответствие цветовой маркировки кабеля подключаемым цепям.

Вам понадобится

  • Техническое описание кабеля

Инструкция

Чтобы определить провода по цвету в трехфазной проводке, воспользуйтесь следующим правилом.

Современная маркировка трехфазных кабелей такая: фазы A, B, C, маркируются соответственно белым, черным и красным цветом. Нейтральный провод обозначен синим цветом, а провод заземления – желто-зеленым. В маркировке проводов однофазной сети используется три цвета: белый – фазный, синий – нулевой, заземление обозначено проводом желто-зеленого цвета.

При случайном обрыве USB-провода, восстановите его, следуя следующей схеме цветовой маркировки: плюсу питания соответствует провод красного, минусу питания – черного цвета, белому проводу соответствует отрицательный провод данных, а зеленому – положительный.

Самые сложные расцветки проводов в многожильных кабелях. Например, для быстрого поиска места повреждения коммуникаций кабелей СБЗПУ или СБПУ потребуется определить целостность жил между соседними отводами магистрального кабеля (как правило, такие типы кабелей используются на железной дороге). Для уточнения цветовой разводки кабеля конкретной марки воспользуйтесь соответствующим техническим описанием.

Так, например, если произошел обрыв в кабеле СБЗПУ или СБПУ, то определить цвет провода можно по следующей схеме:
Пара 1. Цвет жилы Б – голубой, жилы А - белый.

Пара 2. Цвет жилы Б – желтый, жилы А - белый.

Пара 3. Цвет жилы Б – зеленый, жилы А - белый.

Пара 4. Цвет жилы Б – коричневый, жилы А - белый.

Пара 5. Цвет жилы Б – серый, жилы А - белый.

Пара 6. Цвет жилы Б – красный, жилы А - белый.

Пара 7. Цвет жилы Б – голубой, жилы А - красный.

Пара 8. Цвет жилы Б – желтый, жилы А - красный.

Пара 9. Цвет жилы Б – зеленый, жилы А - красный.

Пара 10. Цвет жилы Б – коричневый, жилы А - красный.

Пара 11. Цвет жилы Б – серый, жилы А - красный.

Пара 12. Цвет жилы Б – красный, жилы А - красный.

Видео по теме

Источники:

Светоизлучающий диод, в отличие от лампочки, работает только при соблюдении полярности. Но на самом приборе она обычно не указана. Определить расположение выводов светодиода можно опытным путем.

Инструкция

Изготовьте прибор для проверки полярности . Для этого возьмите батарейный отсек на три элемента AA, резистор сопротивлением в 1000 Ом и два щупа: и черный. Отрицательный вывод батарейного отсека соедините напрямую с черным щупом, а положительный - через резистор с красным щупом. Поместите прибор в подходящий корпус. Вставьте в отсек батарейки.

Чтобы проверить светодиод, подключите к нему щупы сначала в одной полярности, а затем, если он не засветится, в другой. Когда диод , черный щуп подключен к его катоду, а красный - к его аноду. Резистор в приборе выбран таким, чтобы свечение было неярким, зато можно было проверять даже самые маломощные светодиоды.

Изготовьте для хранения изготовленного вами прибора чехол. В нем предусмотрите места для раздельного хранения щупов. Это необходимо для того, чтобы они при переноске не замкнулись между собой. Замыкание не повредит прибору, но если держать щупы замкнутыми долго, элементы питания постепенно разрядятся через резистор.

Определив полярность светодиода, в дальнейшем не подавайте на него обратное напряжение. Вероятность выхода его из строя при этом невелика, но она имеется.

Если вы приобрели большое количество светодиодов одного типа, определите полярность лишь нескольких из них. Убедитесь, что у всех них одинакова. В дальнейшем для экономии времени определяйте полярность светодиодов перед впайкой по форме и длине выводов. Но так поступайте лишь в том случае, если вы точно уверены, что все диоды к одному типу.

Никогда не используйте светодиоды без . Даже тока через такой прибор всего в два раза способно сократить его срок службы почти в сто раз. Десятикратное превышение выведет его из строя мгновенно.

Видео по теме

Источники:

  • полярность светодиода

На первый взгляд, обозначать на динамике полярность нет смысла, поскольку подается на него переменное напряжение. Но когда в акустической системе несколько динамических головок, их необходимо включать синфазно. Принято обозначать на выводах головки такую полярность , при которой диффузор перемещается вперед.

Инструкция

Изготовьте для проверки динамиков специальный пробник. Для этого возьмите обыкновенный карманный фонарь на основе лампочки накаливания. Удалите из него выключатель, а вместо последнего подключите два щупа. У них обязательно должны быть изолированные ручки, поскольку в момент отключения напряжения на выводах головки возникает напряжение самоиндукции. Проверьте полярность напряжения на щупах при помощи контрольного вольтметра. Нанесите на них соответствующие обозначения. Убедитесь, что если щупы замкнуть, лампочка светится.

Выключите усилитель и весь стереокомплекс (в том числе и из розетки). Отключите оба вывода динамической головки от остальных цепей акустической системы. Подключите щупы к выводам головки, не касаясь ни последних, ни металлических частей щупов. В этот момент внимательно смотрите на диффузор. Если при подключении он перемещается наружу, а при отключении - внутрь, полярность правильная. Если же наблюдается обратная картина, поменяйте полярность подключения щупов, после чего повторите проверку. Затем обозначьте на каркасе динамической головки несмываемым фломастером полярность , соответствующую полярности подключения щупов.

В промышленной аппаратуре и в радиолюбительских конструкциях широко применяются индикаторные и сверхъяркие светодиоды (LED). Как и любые другие диоды, LED имеют два вывода – анод и катод (плюс и минус). Поэтому они должны подключаться с соблюдением полярности. Определить полярность светодиода можно несколькими способами:

Как определить полярность тестером (мультиметром)

Практически у всех профессионалов и у большинства радиолюбителей под рукой есть цифровые или стрелочные мультиметры. С их помощью можно легко определить полярность полупроводникового диода, проверить его работоспособность. Измерения нужно проводить в режиме омметра.

У многих современных мультиметров есть специальный режим – «тест диода».

Для определения полярности щупы тестера подключают к диоду и следят за показаниями прибора. Если прибор показывает «бесконечное» сопротивление, то щупы следует поменять местами. Если мультиметр покажет некоторое конечное значение сопротивления, это означает, что прибор подключен с соблюдением полярности, и мы определили, где у светодиода плюс и минус.

Есть один важный нюанс. У некоторых стрелочных приборов полярность щупов в режиме измерения напряжения и в режиме омметра не совпадают.

Такой особенностью обладают, например, старые тестеры ТЛ – 4М. Поэтому желательно проверить, нет ли расхождений в полярности тестера в различных режимах измерения с помощью другого прибора или вольтметра постоянного напряжения.

Мультиметром можно воспользоваться и для определения полярности. Порядок действий такой же, как при определении плюса и минуса обычного диода. При исправном светодиоде и правильном его подключении он даже может начать светиться. Однако, этот способ определения полярности срабатывает далеко не всегда. Дело в том, что падение напряжения открытого светодиода может составлять 1.5 – 3.2 и более вольт. Это значительно больше, чем у обычного полупроводникового диода.

Величина падения напряжения зависит от цвета и мощности светоизлучающего диода. Тестеры с низковольтным питанием не имеют на своих зажимах достаточного напряжения для открытия светодиода. Такими приборами измерения выполнить не удастся.

Как определить полярность по внешнему виду

Существует множество типов корпусов светодиодов. Широко распространены светоизлучающие диоды в цилиндрических корпусах диаметром 3, 5 и более миллиметров. Выпускается много SMD светодиодов для поверхностного монтажа, которые различаются как типом корпуса, так и размерами кристаллов. Мощные сверхъяркие светодиоды размещаются на теплоотводах и имеют планарные плоские выводы. Опытные специалисты без труда определяют назначение выводов по внешнему виду.

Проще всего определять полярность мощных светодиодов. У них, как правило, выводы промаркированы знаками «+» и «-».

Неплохо дело обстоит со светодиодами в цилиндрических корпусах. У них полярность можно определить по нескольким признакам. Например, внутри корпуса светоизлучающего диода можно рассмотреть два электрода имеющие разную площадь. У катода площадь электрода заметно больше. Этот электрод является минусом. Еще одним признаком, по которому можно определить катод цилиндрического led, это скос на юбке прибора. У новых выводы имеют различную длину. Более длинный вывод подсказывает, где плюс у светодиода (анод).

Светодиоды для поверхностного монтажа тоже имеют отличительные признаки назначения выводов. Многие SMD LED имеют специальный скос (ключ) на одном из углов. Ключ указывает на минус (катод).

На корпусах некоторых типов SMD светодиодов наносятся специальные символы позволяющие определить полярность прибора. Некоторые из них показаны на фото.

Определение полярности путем подачи питания

Наиболее наглядным способом определения полярности LED является подключение к источнику напряжения. Этот метод позволяет проверить исправность светодиода и определить его полярность.

Для проведения «эксперимента» потребуется источник постоянного напряжения. Им может послужить блок питания или аккумуляторная батарея. Удобно использовать лабораторный блок питания с плавной регулировкой напряжения и вольтметр постоянного тока.

Светодиод нужно подключить к блоку питания и постепенно поднимать напряжение. При правильном подключении он должен начать светиться. Если при достижении 3 – 4 вольт LED не начал светиться, следует изменить полярность подключения и повторить эксперимент. При зажигании светодиода не стоит продолжать увеличивать напряжение, т.к. он может сгореть.

Вместо регулируемого блока питания, можно воспользоваться любой батареей напряжением 4.5 – 12 вольт. В качестве батареи можно использовать несколько элементов на 1.5 вольта, соединенных последовательно, аккумулятор от сотового телефона или автомобиля.

Подключать светодиод к батарее напрямую нельзя. Он может выйти из строя.

Для проверки работоспособности последовательно со светодиодом нужно подключить токоограничивающий резистор. Сопротивление резистора для маломощных светоизлучающих диодом может составлять от 680 Ом до нескольких кОм. Для мощных светодиодов подойдет резистор в несколько десятков Ом.

Определение полярности по технической документации

Исчерпывающую информацию о светодиодах можно получить из технической документации завода производителя. Она отражает данные о массе и габаритах led, его цоколевке и электрических параметрах. При крупных поставках такая документация обязательно имеется в сопроводительных документах.

К сожалению, продавцы, торгующие в розницу, не всегда могут предоставить интересующие данные. К счастью, зная марку светоизлучающего прибора, информацию о назначении его выводов всегда можно найти в интернете.

Итоги

Мы рассмотрели несколько способов как определить плюс и минус светодиода. Их можно применять по одному, или перепроверять результат несколькими способами. Ведь каждый из них не является идеальным. Визуально и тем более по технической документации невозможно судить о работоспособности данного экземпляра LED. С помощью тестера трудно прозвонить мощный сверхъяркий светоизлучающий диод. Проверка путем подачи напряжения дает точный результат, но требует принятия мер предосторожности.

Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.

Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.

С помощью сырого картофеля

Берем сырую картофелину и разрезаем ее пополам.


Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.

Около плюсового вывода на картошке образуется светло-зеленый цвет.


С помощью вентилятора от ПК

Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном — минус, то вентилятор у нас будет вращаться


Если же не угадали, то лопасти будут стоять на месте.


Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.

Заключение

В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда . Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.

Однако такое может произойти не специально, а так скажем по неопытности. Все дело в том, что на отечественных автомобилях имеется прямая полярность аккумулятора, а на многих иномарках обратная (сразу отмечу не на всех). Начинающие автомобилисты не знают что такое полярность, я уже молчу о том — чем они отличаются. Сегодня подробная статья, которая даст ответы на все ваши вопросы …

Для начала небольшое определение.

Полярность — это расположение внешних токовыводящих элементов (токовыводов) на лицевой или верхней крышке аккумулятора. Самые распространенные схемы расположения — это так называемые «прямая» и «обратная», однако справедливости ради нужно отметить, что бывают еще и очень экзотические расположения токовыводов, но как правило они не прижились не в нашей стране, не в зарубежных странах.

Простыми словами, это расположение клемм — в некоторых случаях плюсовая находится справа, а в другом случае слева. Именно в этом есть основная разница.


Прямая полярность аккумулятора


Прямая (иногда маркируется как «1»), это чисто отечественная разработка. Определить легко и просто — возьмите аккумуляторную батарею, поверните ее к себе (лицом), чтобы токовыводы были внизу (этикетка была перед глазами). Если плюсовая клемма находится слева, а минусовая справа – это прямая полярность. Вот схема.


Такие батареи стоят на многих отечественных автомобилях, например на наших ВАЗ, в частности на «Приоре».

Обратная полярность аккумулятора


Обратная — маркируется как «0», европейская разработка. Отличается от прямой, соединением «банок» батареи. Определяем – поворачиваем батарею «лицом» токовыводы внизу, этикетка перед глазами. Если минусовая находится слева, а плюсовая справа – это обратная полярность. Смотрим схему.


Такие батареи стоят на многих Европейских автомобилях, бывают исключения, но редко.

Чем отличаются аккумуляторы

Отличий минимум, если не считать полюса. Хочется отметить, что внешне аккумуляторы практически идентичные — то есть и корпус, и количество банок, и сила тока и даже этикетка. И перепутать аккумулятор очень легко, то есть можно купить с неправильным расположением токовыводов (клемм). Даже опытный водитель может попасть впросак, если совершит выбор спонтанно. Поэтому, если сами не понимаете в этом, спросите продавца подобрать, именно, для вашего авто, как правило у них имеются каталоги в которых описаны подходящие модели. Так будет лучше всего!



Поэтому если задумались о замене аккумулятора нужно точно знать и определять расположение клемм, это крайне важно!

Можно ли установить другой полярности?

Мне часто задают такой вопрос, бывает что новички покупают по неопытности, зачастую даже устанавливают и беспощадно «палят» свои автомобили! Ребята если перепутать клеммы, то как минимум у вас может сгореть электроника вместе с ЭБУ, а как максимум тут и до пожара недалеко. Поэтому сравните хотя бы со старой батареей, не поленитесь, вам нужно знать точно как у вас располагаются полюса.

Если определили что выбрали не правильно, то вам нужно однозначно менять новую батарею на правильную! Это очень важно!

Однако зачастую идут такие вопросы — «распознала только после установки, клеммы ободрались и даже немного замкнули, магазин не меняет по гарантии. Что делать? как установить?»

Все дело в том, что у вас банально не будет хватать минусового (плюсового) провода!


Вам нужно его либо нарастить, могут подойти кстати , но все это банально халтура! можете неправильно рассчитать сечение провода.


Все же постарайтесь продать эту батарею. Дайте объявление напишите причину продажи, и далее покупайте уже правильный! Если не продается то делать нечего покупаем еще одну но правильную.

Сейчас небольшое видео, сравнение практически двух одинаковых образцов.

Старался максимально просто рассказать о этом явлении. На этом все, думаю вам, информация была полезна. Читайте наш АВТОБЛОГ.

Точное знание полярности электроприбора крайне важно. Ведь если подключить электрическую аппаратуру с нарушением полярности, она может либо не работать, либо полностью выйти из строя.

В большинстве случаев «плюс» и «минус» проводов и контактов в подобных устройствах обозначаются буквенным, символьным или цветовым способом (на корпусе возле контактов есть маркер «+» и «-», а провода имеют черный цвет для минуса и красный для плюса). Но иногда случается, что визуально определить полюса нет возможности. Для этого можно воспользоваться как обыкновенным тестером полярности, так и подручными средствами.

Определение полярности мультиметром

Иногда случается, что в новом электрическом аппарате, который необходимо подключить, отсутствует маркировка полярности или необходимо перепаять проводку поврежденного устройства, а все провода одного цвета. В такой ситуации важно правильно определить полюса проводов или контактов. Но при наличии необходимых приборов возникает закономерный вопрос: как мультиметром определить плюс и минус электроприбора?

Для определения полярности мультиметр необходимо включить в режим замера постоянного напряжения до 20 В. Провод черного щупа подключается в гнездо с маркировкой СОМ (он соответствует отрицательному полюсу), а красный подключается в гнездо с маркером VΩmA (он, соответственно, является плюсом).

После этого щупы подсоединяются к проводам или контактам и прибор, полярность которого необходимо узнать, включается. Если на дисплее мультиметра отображается значение без дополнительных знаков, то полюса определены правильно, контакт к которому подключен красный щуп – это плюс, а к которому подключен черный щуп будет соответствовать минусу. В том случае если мультиметр показал значение напряжения со знаком минус – это будет означать, что щупы подключены к устройству неверно и красный щуп будет минусом, а черный – плюсом.

Если мультиметр, которым производится замер, аналоговый (со стрелкой и табло с градациями значений), при правильном подключении полюсов стрелка покажет действительное значение напряжения, а сели полюса перепутаны то стрелка будет отклоняться в противоположную сторону относительно нуля, то есть показывает отрицательное значение напряжения тока.

Определение полярности альтернативными методами

Если случилось так, что мультиметра под рукой нет, а полярность необходимо найти, можно использовать альтернативные и «народные» средства.

К примеру, заряды проводки динамиков проверяются при помощи батарейки на 3 вольта. Для этого необходимо на короткий промежуток времени прикоснуться проводами, присоединенными к батарейке, к выводам динамика. Если диффузор в динамике начинает двигаться наружу, это будет значить, что положительная клемма динамика присоединена к плюсу батарейки, а отрицательная к минусу. Если же диффузор движется внутрь – полярность перепутана: положительная клемма замкнута на минусе, а отрицательная на плюсе.

Если необходимо подключить блок питания постоянного напряжения или аккумулятор, но на них нет маркировки полярности, а под рукой нет мультиметра, плюс и минус можно определить «народными» методами при помощи подручных материалов.

Самый простой способ определения полярности, которым можно воспользоваться дома – это использовать картофель. Для этого необходимо взять один клубень сырого картофеля и разрезать пополам. После этого два провода (желательно разного цвета или с любым другим отличительным знаком) оголенными концами втыкаются в срез картофеля на расстоянии 1-2 сантиметра друг от друга.

Другие концы проводов подключаются к проверяемому источнику постоянно тока, и прибор включается в сеть (если это аккумулятор, то после подсоединения проводов больше ничего делать не нужно) на 15-20 минут. По истечении этого времени на срезе картофеля, вокруг одного из проводов образуется светло-зеленое пятно, которое будет признаком плюсового заряда провода.

Второй способ также не требует, каких либо, особых устройств или инструментов. Для определения полярности проводов источника постоянного тока понадобится емкость с теплой водой, в которую опускаются два подключенных к источнику питания провода. После включения прибора в сеть вокруг одного из проводов начнут появляться пузыри газа (водород) – это процесс электролиза воды. Эти пузырьки образуются вокруг источника отрицательного заряда.

Следующий способ подойдет в том случае, если есть не используемый, рабочий компьютерный кулер. Способ определения полярности данным методом заключается в том, что кулер необходимо запитать от проверяемого источника бесперебойного питания. Но зачастую в кулерах присутствует три провода:

  • черный, отвечает за отрицательный заряд;
  • красный, отвечает за положительный заряд;
  • желтый, является датчиком оборотов.

В данном случае желтый провод игнорируется и никуда не подключается. Если после подключения кулера к источнику постоянного напряжения, кулер начал работать, то полярность определена правильно, плюс подключен к красному проводу, а минус – к черному. А если кулер не срабатывает – это будет означать что полярность неправильная.

Также, если мультиметр отсутствует, положительный и отрицательный контакты аккумулятора можно определить при помощи индикаторной отвертки.

Для этого необходимо дотронутся индикатором до одного из выводов аккумулятора, прижать палец к обратной стороне индикатора (к контакту на рукоятке), а ко второму выводу аккумулятора дотронуться рукой.

Если индикатор начал светиться, то заряд проверенного вывода, с которым он контактирует, имеет положительное значение, а если индикатор не засветился – вывод отрицательный. Но у этого способа определения полярности есть один недостаток. Если аккумулятор разрядился или поврежден (пробит), индикатор будет загораться при контакте с обеими клеммами, из-за чего определить значения полюсов аккумуляторной батареи будет невозможно.

плюс или минус, цветовое обозначение заземления и нуля на проводах

На чтение 9 мин Просмотров 13.8к. Опубликовано Обновлено

Полярность электроприбора является важнейшей составляющей при подключении. При нарушении полярности устройство может выйти из строя и привести к негативным последствиям. Обычно положительный и отрицательный провода помечаются буквами, символами или цветом. Но иногда не получается определить принадлежность жилы, тогда пользуются тестерами и другими способами.

Параметры классификации проводов

Провода классифицируются по разным показателям, например, по сечению кабеля и числу жил

Проводники имеют два вида маркировки – цветовую и буквенно-цифровую. По этим обозначениям можно понять, из чего выполнено изделие, какое назначение у жилы, какой материал и другие важные параметры.

Провода можно классифицировать по следующим показателям:

  • Число жил. В зависимости от количества жил проводник может использоваться для обеспечения электродвигателя питанием, разводки электропроводки, передачи электрического тока в силовых сетях. Также от числа жил зависит гибкость изделия.
  • Материал. Преимущественно используется медь для создания токоведущих жил, так как она более стойкая и имеет хорошие характеристики. Раньше применялся алюминий – он быстро разрушается, имеет непродолжительный срок службы и уступает по свойствам медному прибору.
  • Изоляционный слой. На проводнике может присутствовать или отсутствовать изоляция. Она делается из диэлектрического материала и оберегает изделие от механических повреждений, внешнего воздействия, а также человека от поражения электрическим током.
  • Сечение. От этого показателя зависит нагрузка, которую кабель способен пропустить через себя.
  • Иные показатели. Мощность, напряжение, рабочие температуры, условия эксплуатации также важны для выбора проводника.

Благодаря перечисленным свойствам можно правильно подобрать провод для разных целей.

Для чего нужно окрашивание жил

Цветовая маркировка проводов позволяет быстро сориентироваться, за что отвечает каждая жила

Начинающие мастера, которые только осваивают азы электротехники, не могут сразу определить, белый провод это плюс или минус. Расцветка важна при идентификации жил и называется маркировкой.

Цветовая маркировка проводников – это необходимость, позволяющая мастеру быстро сориентироваться, за что отвечает каждая жила. С ее помощью можно понять, какого цвета нулевой провод и где находится фаза. Она также позволяет упростить чтение электронных схем.

Особенно важно соблюдение цветовой маркировки при подключении к счетчикам, автоматам, приборам. Без окраски сложно разобраться, какое устройство могло выйти из строя и в какую цепь оно подключено.

Производители окрашивают кабели в определенные цвета, установленные правилами электротехнических установок ПУЭ. Они строго регламентируют, какая маркировка должна использоваться для той или иной жилы.

Кроме того важно понимать, что свой окрас имеют положительный и отрицательный контакты в цепи постоянного тока. Какого цвета плюсовой провод, также устанавливается правилами.

В случае немаркированного кабеля одного цвета метка с информацией может ставиться на концах изделия (например, на термоусадочной трубке).

Окрас фазы

При монтаже электропроводки особую опасность представляют именно фазные жилы. При касании фазы человек может получить удар электрическим током, который может навредить здоровью или привести к летальному исходу. Окрас в яркие цвета позволяет мастеру определить, что перед ним именно фазный проводник.

Обычно фазу окрашивают в красный и черный цвета, но может встречаться и другой окрас (оранжевый, коричневый, розовый, фиолетовый, белый, бирюзовый и другие).

Если электрик точно не знает, какого цвета фаза, можно идти методом исключения. Нулевой и заземляющий провода имеют строго определенную расцветку, и тогда оставшаяся жила является фазой.

На схемах фаза обозначается латинской буквой L. Если их несколько, добавляется цифра – L1, L2, L3 для трехфазных сетей 380 В. Также встречается обозначение А, В и С в электросетях с тремя фазами.

Окрас заземляющего провода

Современные стандарты регламентируют желто-зеленый окрас земли. Окраска может выполняться в виде поперечных желто-зеленых полос или как желтая изоляция с одной или двумя продольными полосками зеленого цвета.

Некоторые производители выпускают заземляющий провод ярко-зеленого или желтого цвета. Опознать землю в таком случае несложно, так как подобная расцветка запрещена для обозначения фазы. Аналогичная маркировка используется и на электрических схемах. Буквенное обозначение – РЕ.

Часть специалистов неправильно называют землю «нулевым и защитным» проводом. Это может запутать других, нужно понимать, что под таким названием скрывается именно земляной провод. Он по определению защитный, так как помогает обезопасить человека от удара электрическим током в случае аварийной ситуации.

Окрас нуля

Нулевой или нейтральный провод традиционно красят в синий или голубой цвет, но встречается окраска синего цвета с белой полоской. Другие оттенки не применяются для нуля. Также нулевой проводник специалисты называют рабочим нулем. Такое выражение корректно, так как он участвует в электропроводке с питанием.

В некоторых схемах ноль может называться минусом, а фаза – плюсом.

Окрас проводов и шин при переменном трехфазном токе

Шины и вводы на трансформаторы в трехфазных сетях окрашиваются определенным образом. Желтый – это фаза А, зеленый – фаза В, красный – фаза С.

Такие сети нашли свое применение в следующих областях:

  • Промышленность, строительство, складирование. Позволяют подключать мощные промышленные установки, разгрузочные машины и другое электрооборудование.
  • Электрификация общественного транспорта. Трамваи и троллейбусы работают именно на трехфазной сети 380 В.
  • Электрические подстанции.

Сети постоянного тока используют только два провода – плюс (положительная шина) и минус (отрицательная шина). Какой провод плюс, а какой минус также можно понять по цветам.

По нормативным документам положительная шина должна быть окрашена в красный цвет, а минусовый провод – в серый или черный. Средний проводник обозначается голубым цветом.  Увидеть такое обозначение плюса и минуса на проводах можно на различной аудио- и видеоаппаратуре, а также другой электронике.

В случае ответвления двухпроводной электрической сети положительный проводник должен окрашиваться так же, как и плюс на трехпроводной сети, к которой он подсоединен.

Особенности работы с электропроводами разного цвета

Есть случаи, когда знание фазы и нуля необязательно. Например, при подключении новой розетки или замене старой. При подсоединении в нее вилки полярность не важна и не влияет на работоспособность устройства.

В ситуациях, когда нужно присоединить выключатель к люстре, требуется узнать фазу и ноль. На переключатель подключается фазовый проводник напрямую, а на лампочки – только нулевой. В ином случае выключатель работать не будет.

Использование проводников разных оттенков намного облегчило работу мастерам и ускорило процесс монтажа. Также цветовое обозначение позволило повысить безопасность при работе с жилами, находящимися под напряжением.

Как проверить правильность маркировки и расключения

Все работы с электрикой нужно проводить в обесточенном помещении

Цветовая маркировка и является простой и удобной, но полностью полагаться на ее правильность не следует. К тому же со временем она может стереться, что затрудняет идентификацию провода. Сложность заключается и в старых проводах, которые были монотонными – белые или черные. Поэтому перед проведением работ следует проверить, за что отвечает каждая жила.

Важно перед электромонтажом обесточить помещение. Проводки на концах следует немного зачистить, и лишь потом проверять тестером. В ином случае можно получить удар электрическим током.

Проверка с помощью индикаторной отвертки

Определение фазового провода при помощи индикаторной отвертки

Для работы потребуется тестер. Это может быть мультиметр или индикаторная отвертка. Она внешне выглядит как обычная отвертка, но на конце имеется светодиодный индикатор. Ее рукоятки обязательно заизолированы. С отверткой работать проще – достаточно прикоснуться к каждой жиле, и если щуп попал на фазу, должен загореться светодиодный индикатор. Такой способ подходит для двухжильных проводов. Главный недостаток определения фазы индикаторной отверткой – риск ложного срабатывания. Она может отреагировать на наводки и показать наличие напряжения там, где его нет.

Купить устройство можно в любом строительном магазине. Оно стоит недорого и доступно каждому в отличие от профессиональных тестеров.

Стоимость индикаторной отвертки

Проверка с помощью мультиметра

Проверка проводов при помощи мультиметра

Для трехжильного провода нужен мультиметр. Тогда можно идти путем исключения – найти точную фазу с помощью отвертки, а затем тестером определять землю и ноль.

Мультиметры бывают двух видов – цифровые и аналоговые. Разница заключается лишь в выведении информации, точности проверки и внутреннему механизму. Способ проверки от вида тестера не поменяется. Для домашнего мастера можно купить недорогой мультиметр с ограниченным функционалом.

Круговой переключатель нужно поставить в положение более 220 В. Затем нужно взять два щупа за изолированные рукоятки и аккуратно прикоснуться одним щупом к найденному фазовому проводу, а вторым – к оставшемуся проводнику. Если на экране загорелось 220 В или чуть больше, то найденный провод является нулем. С землей значение будет ниже. Алгоритм проверки аналогичный.

Стоимость мультиметра

Определение заземления, нуля и фазы с помощью контрольной лампы

Использование контрольной лампы для поиска нулевой фазы

Подобный способ использовать не рекомендуется, так как тестер и индикаторная отвертка являются более точным и безопасным методом. Но в случае отсутствия инструментов можно провести следующие действия, выполняя все предельно аккуратно:

  • Вкрутить в патрон лампочку.
  • К клеммам патрона зацепить провода с зачищенной изоляцией.
  • Поочередно присоединить к проводам лампы проверяемые жилы.

Этот способ позволяет найти фазовый проводник. Если лампочка засветилась, то одна подключенная жила является фазой. В ином случае жилы нулевая и заземляющая.

Остальные народные способы проверки применять запрещено. Они небезопасны и могут привести к поражению электрическим током.

Самостоятельное нанесение маркировки

Бывают случаи, когда маркировка стирается или она отсутствует/перепутана. Тогда после прозвонки каждого проводника следует самостоятельно обозначить, какая жила за что отвечает.

Если участки провода полностью заменяются, можно приобрести кабели необходимого цвета. В случае невозможности приобрести подходящий оттенок можно сделать на концах метку с помощью цветной изоленты или термоусадочной трубки. Правила позволяют маркировать проводник не по всей длине, а только на местах присоединения к шинам.

полярность проводов, на зарядном устройстве

Полярность — это термин, используемый в электрике. Полярность определяется как состояние тела или системы, в которой она имеет противоположные физические свойства в различных точках, особенно магнитных полюсов или электрического заряда. Чтобы определить плюс и минус на проводах, существуют разные способы.

Описание полюсов

В случае электрического тока, проходящего между двумя точками, или полюсами, один из полюсов будет иметь больше электронов, чем другой. Говорят, что полюс с большим количеством электронов имеет отрицательный заряд. Полюс с меньшим количеством электронов имеет положительный заряд. Когда два полюса соединены проводом, электроны движутся от отрицательного полюса к положительному. Этот поток называется электрическим током.

Полярность может быть разных видов

К сведению! В цепи постоянного тока один полюс всегда отрицательный, а другой положительный с электронами, идущими только в одном направлении. В цепи переменного тока (AC) два полюса чередуются между отрицательным и положительным полюсами с направлением электронов, идущих в обратном направлении.

Проверка полярности

Переменный ток может быть проверен с помощью мультиметра или вольтметра Ом. Тестирование с помощью мультиметра обычно включает в себя прикосновение положительного и отрицательного проводов от счетчика к проверяемой проводке.

Вольтметр

Обратите внимание! Мигающий отрицательный знак («-») перед цифровым считыванием на счетчике указывает на неправильную полярность.

Обратная полярность

Если обнаружено, что одна из розеток в доме имеет обратную полярность, исправить проблему несложно, однако нужно быть осторожным, чтобы не поразило электрическим током. Перед осмотром проводки необходимо отключить бытовое электроснабжение. Положительные провода, которые обычно красные или черные, должны быть подключены к латунной клемме. Нейтральные провода, которые обычно являются белыми или серыми, должны быть подключены к хромированной клемме светлого цвета.

Важно! Если провода подключены неправильно, то получится обратная полярность, в результате чего ток будет идти в обратном направлении. Это может привести к поражению электрическим током любого, кто прикоснется к устройству или розетке, и даже к повреждению самого устройства.

Как найти плюс и минус

Когда мастер имеет дело с электрической проводкой, определение отрицательных и положительных жил играет важную роль. Некоторые провода будут иметь четкую маркировку со знаком плюс («+„) или минус (“-»). У немаркированных проводов можно сначала попытаться проверить полярность, взглянув на физические характеристики, такие как цвет или текстура. Если этот метод смущает, можно проверить провода с цифровым мультиметром.

Некоторые провода имеют плюс и минус

Важные нюансы:

  • вилки прибора на самом деле не имеют положительных и отрицательных сторон. Вместо этого у них один зубец горячий, а другой нейтральный;
  • у положительных и отрицательных проводов есть отличия по форме и материалу. Ребристый обычно является отрицательным проводом на удлинителе. Если есть провод, в котором обе стороны имеют одинаковый цвет, обычно медный с рифленой текстурой является отрицательным. Нужно провести пальцами по проволоке, чтобы определить, с какой стороны есть ребра. Если она гладкая, значит у нее положительный показатель.
  • на динамиках и усилителях серебряный провод обычно отрицательный, а медный — положительный. Их часто скрепляют между собой прозрачным корпусом, поэтому легко определить полярность каждой стороны. Часто черный провод является отрицательным, а красный — положительным. Если оба кабеля черные, а у одного белая полоса, то он отрицательный, а простой черный положительный.
  • можно посмотреть в руководстве по эксплуатации, чтобы определить, какие провода являются отрицательными в автомобиле. Любое авто следует своей собственной системе цветовой кодировки для проводов. Не существует стандартной или международной системы, поэтому стоит найти схему подключения, соответствующую марке и модели в руководстве пользователя.

Какого цвета полюса в проводах

Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.

Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом.

Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.

Зеленый цвет кабеля с положительным потенциалом

Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.

В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.

Как найти короткое замыкание в машине с мультиметром

Мультиметровые приборы помогут точно определить, какой именно провод не работает, так как будет заметно отсутствие напряжения на неисправном кабеле. Поиск короткого замыкания является довольно утомительным процессом и потребует от измерения непрерывности, чтобы определить.

Обратите внимание! В зависимости от того, какое устройство будет протестировано, потребуется установить диапазон и параметры для мультиметра. Если это ток, важно убедиться, что всегда используется порт с предохранителем для контактов. В противном случае придется тестировать неиспользуемые порты.

Как правильно определять полярность на проводах в авто

Если проверяется напряжение на автомобиле, курс держится на поиск постоянного. 20 Вт — это правильная настройка, если проверяется батарейка. Поэтому нужно отрегулировать циферблат до нужного диапазона/установки и подключить зонды к любому компоненту, для которого необходимо получить показания.

Как проверить фару с помощью мультиметра

Мультиметр

Чтобы проверить проводку фары, нужно найти заземляющий провод. От разъема, который подключается к лампочке, идут 2-4 проводка. Где два или три провода, только один из них является заземляющим, в то время как четырехпроводные разъемы будут иметь два заземления.

Чтобы протестировать провода на фаре, необходимо настроить мультиметр на сопротивление. Можно разместить один из зондов на заземляющий, а другой на отрицательный полюс аккумулятора автомобиля.

Обратите внимание! Если не читается непрерывность, то есть проблема с проводом заземления, то есть он нуждается в замене.

Как проверить провод заземления автомобиля с помощью мультиметра

Для тестирования проводов заземления стоит начать с измерения сопротивления. Тест вдоль проводки, чтобы проверить показания, составляет 5 Ом или меньше. Если оно превышает, нужно будет проверить провод дальше. Необходимо переключить мультиметр на постоянное напряжение и включить любую электрическую деталь, с которой возникли проблемы. Стоит проверить провод дважды, чтобы убедиться, что показания не превышают 0,05 В. Если это так, нужно будет использовать другое место для заземления или использовать связующий ремешок.

Как проверить, не перегорел ли предохранитель с помощью мультиметра

Поиск и устранение неисправностей предохранителя с помощью мультиметра чрезвычайно прост. Необходимо установить мультиметр в настройках с наименьшим значением Ом и поместить зонды по обеим сторонам крышек предохранителей. Предохранители не имеют полярности, поэтому используемые контакты не покажут значений.

Предохранители

Обратите внимание! Если очень низкое значение сопротивления, то предохранитель работает отлично. Если значение сопротивления не изменилось после подключения контактов, предохранитель перегорел.

Также можно протестировать предохранитель с помощью контрольной лампочки. Нужно включить ключ и коснутся обеих сторон предохранителя наконечником контрольной лампочки. Если он загорится, предохранитель в порядке. Если он не загорится, предохранитель нужно заменить.

Как использовать мультиметр от автомобильной аккумуляторной батареи

Если возникают трудности с запуском автомобиля, одной из наиболее распространенных причин является слабая батарея. Это то, что можно легко проверить с помощью мультиметра, который также даст точное представление о том, сколько заряда батареи на самом деле осталось. Тестирование автомобильной батареи в первую очередь является отличным способом исключить вероятный культ для многих электрических проблем.

При тестировании автомобильной аккумуляторной батареи нужно проверить напряжение, установив мультиметр на 20 V DC. Необходимо подключить контакты к обеим клеммам батареи, подходящие по цвету. Лучше еще включить фары, чтобы получить точные сведения, касающиеся заряда.

Важно! Фары нужно включать на заглохшем двигателе.

В большинстве случаев будут указаны показания где-то между 11.8 V и 12.6 V. Чем выше показания напряжения, тем больше заряда в батарее. Показание 12,5 В означают, что батарея почти полностью заряжена, в то время как показание 11,9 В, что батарея должна быть заменена в ближайшее время.

Проверка зарядного устройства

Электронные устройства используют адаптеры для преобразования переменного тока, подаваемого от настенных розеток, в постоянный ток. После преобразования в постоянный ток течет в одном направлении, отсюда и термин «постоянный ток».

Какого цвета плюсовой провод на зарядном устройстве

Обратите внимание! Один провод положительный, который проводит ток к прибору, а другой отрицательный, который завершает цепь. Направление потока называется полярностью и наносится на зарядные устройства с помощью диаграммы. Если диаграммы нет на зарядном устройстве, стоит проверить полярность.

Полярность проводов зарядного устройства по цвету не имеет значения.

Чтобы определить, является ли зарядное устройство пригодным для эксплуатации, необходимо сделать следующее:

  1. Подключить зарядное устройство к розетке.
  2. Включить мультиметр и установить настройки на напряжение постоянного тока. Большинство мультиметров указывает эту настройку как VDC.
  3. Вставить красный положительный контакт в отверстие в наконечнике зарядного устройства.
  4. Дотронуться до черного отрицательного контакта и до внешней металлической части наконечника зарядного устройства.
  5. Проследить за показаниями мультиметра. Можно увидеть положительное или отрицательное число, указывающее на выходное напряжение постоянного тока зарядного устройства. Если число положительное, то полярность на внутренней стороне наконечника зарядного устройства положительная. Если число отрицательное, то полярность внутри отрицательная.

Как узнать полярность с помощью мультиметра

Иногда бывает так, что в новом электроприборе нет отметки полярности или нужно заново включить проводку испорченного устройства, а все провода имеют один цвет. В подобной ситуации необходимо правильно выделить полюса контактов.

Чтобы определить полярность, к прибору должен быть подключен мультиметр для измерения напряжения постоянного тока до 20 Вт. К разъёму с маркировкой COM (минус) присоединяют черный провод, а в разъём с отметкой VmA — красный провод (следовательно, это знак плюса). После этого зонды подключаются к проводам или контактам и активируется устройство, полярность которого необходимо узнать.

Обратите внимание! Если на дисплее отображается значение мультиметра без дополнительных сигналов, полюса будут правильно определены. Контакт, к которому подключен красный электрод, является плюсовым сигналом. У чёрного контакта будет отрицательный заряд.

Если мультиметр отображает отрицательное значение напряжения, это означает, что зонды неверно соединены с устройством, и красный контакт будет отрицательным, а черный — со знаком плюс.

Если измерительный прибор является аналоговым, то при верном подключении полюсов указатель отобразит фактическое значение напряжения, а полюса будут перевернуты, стрелка начнет отклоняться в обратном направлении от нуля, т. е. представлять минусовое напряжение.

Таким образом, для определения плюса и минуса проводов есть несколько способов — на глаз и с помощью специального оборудования. Все они обладают своими плюсами, минусами и нюансами, которыми стоит руководствоваться в проведении тестирования.

Провода – маркировка цветом в электротехнике

Цветовая маркировка проводов стала применяться с тех пор, как техника усложнилась, и выполнять работы по монтажу и ремонту без ошибок стало сложно. Ошибки в электрических цепях приводят к неисправностям, имеющим иногда очень высокую цену. Так или иначе, маркировать проводники в технике начали рано, но делать цветные провода научились только с появлением поливинилхлоридной изоляции.

Расцветка проводов

Изоляцию ПВХ или полиэтиленовую можно окрасить в любой цвет, химики подобрали для этого все необходимые красители. Наиболее актуальна цветовая маркировка была сначала в телефонных кабелях, до сих пор существуют правила для подсчета пар и четверок по цвету. В них используется тонкая медная жила, покрытая пластиковой разноцветной изоляцией. Позднее стандарты на цвет пришли в силовую электротехнику.

Например, алюминиевые и медные шины в силовых шкафах раньше окрашивались в желтый, зеленый и красный цвета для обозначения фаз A, B и C. Чередование фаз очень важно во многих случаях, например, от этого зависит направление вращения электродвигателей.

Существуют простые правила, позволяющие уверенно определить по цвету назначение проводника. Защитная земля (проводник PE) всегда окрашивается в желто-зеленый или желтый или зеленый цвет. Это цвет провода заземления – никакой другой не может быть такого цвета.

Нейтраль N (это общая точка соединения обмоток генератора соединенных по схеме звезда) всегда синего или голубого цвета. Все остальные цвета используются для маркировки фаз, при условии, что их нельзя спутать с проводами нуля и земли даже при плохом освещении. То есть, наиболее предпочтительны контрастные цвета:

Чаще всего фазный проводник в однофазной цепи обозначается коричневым цветом. Трехфазный трехжильный провод маркируют цветами: коричневый, черный, серый. Такие кабели подключают обычно к электромоторам на металлической раме при соединении обмоток треугольником (краны, погрузчики, оборудование в промышленности).

Несколько слов нужно сказать о цепях постоянного тока. В таких случаях применяют расцветку для обозначения полярности: плюс – предпочтительно коричневый (или красный), минус – серый. Если какой-либо из проводников цепи постоянного тока соединяется с нейтралью переменного тока, то для него используют синий цвет.

Цвета проводов в электрике должны соблюдаться во всех случаях (ГОСТ Р 50462 – 2009). Электрические провода находятся под напряжением и цветная маркировка повышает безопасность. Это никоим образом не отменяет остальные правила безопасности. Даже после снятия напряжения с цепи, следует использовать индикатор фазы, выпускаемый в виде небольшой отвертки.

Установочные провода (для монтажа электроустановок и аппаратуры) почти всегда расположены так, что обязательно требуют прозвонки перед подключением: либо их много в пучке, либо они идут неизвестно откуда. Многожильный кабель может быть использован для различных нужд не только для подачи питания, но и в схемах управления и автоматики.

Раньше установочные провода часто представляли собой белый провод из алюминия в котором не было разницы между фазой и нулем. При необходимости установить, например, кнопочную станцию с несколькими кнопками, возникали сложности с прозвонкой и частые ошибки. Иногда это обходилось слишком дорого.

Как разобраться с проводами в пучке

И сегодня не помешает знать, как определить провода в пучке или жилы в кабеле, если они одного цвета. Более того, провода могут где-то соединяться, и приходить в конечную точку уже другим цветом. Это неправильно, но в жизни случается, и соединять провода просто по цвету слишком рискованно. Поэтому прозванивать цепи после монтажа и ремонта надо обязательно.

Для этой цели изготавливают специальные кабельные тестеры, но они оправданы только при постоянном и частом использовании, на таких сложных объектах, как самолеты, ракетная техника, морские суда, электростанции и т. п. В домашних условиях или даже при выполнении электромонтажных работ на небольших производствах или строительстве можно обойтись простейшими приемами, которые дают вполне надежные результаты.

Для этого можно протянуть контрольный провод, но это далеко не всегда доступно. Часто все, что есть – это батарейка и контрольная лампочка. Чтобы однозначно определить в этом случае провода, в пучке должно быть не менее трех жил. Сначала на одном конце трассы замыкают все три провода. Если на другом конце все они звонятся, значит, все в порядке, обрывов нет. Затем на первом конце маркируется один из проводов, например, A, и эту жилу отключают.

На другом конце ищут провод, который перестал звониться с остальным пучком. Он и есть A, его также маркируют. Таким образом выбирается «опорный» провод. Затем на первом конце размыкают все провода и замыкают с A провод B, маркируют, на другом конце он, естественно, звонится с проводом A. Это B и его так же маркируют, как и на первом конце. Эту процедуру повторяют для всех остальных жил при необходимости.

Определить даже всего два провода однозначно можно при помощи батарейки и мультиметра. На одном конце батарейку подключают известными полюсами к проводам, а на другом конце мультиметр покажет полярность измеренного постоянного напряжения. Можно также использовать простой светодиод вместо мультиметра или любой диод с обычной лампочкой. Такая цепь будет работать только при правильной полярности, причиной чего является односторонняя проводимость, как обычного диода, так и светодиода.

Сейчас используются почти исключительно медные провода. Алюминий применяют только для воздушных линий. Все виды проводов производители окрашивают в любой из цветов, так что потребители могут выбрать цвета по каталогу.

Для бытовых потребителей это не столь важно. Однако никогда не должно быть неясностей по поводу того какого цвета провод заземления. Поэтому все многожильные провода и шнуры питания соответственно маркируют зеленым или желто-зеленым. Любой другой провод фаза или ноль и должен быть окрашен в подходящий цвет (ноль всегда синий).

Телефонные провода и ЛВС

Обычная телефонная линия состоит из двух проводов (абонентской пары). Один из этих проводов плюс, другой – минус. В линии 60 В. Старые аппараты с импульсным набором можно подключать как угодно, новые могут не работать при несоответствующей полярности. Розетка подключается к аппарату через разъем RJ11, RJ12 или RJ25.

Розетка с четырьмя проводами имеет пару для абонентской линии: зеленый (прямой, плюс) и красный (обратный, минус) провода. Еще два провода — черный и желтый — используются либо для подачи питания на некоторые устройства: черный – плюс, желтый – минус; либо для второй абонентской линии, местной, или офисной.

Такую розетку используют и для подключения телефонной трубки или гарнитуры (handset). При этом зелено-красная пара подключается к телефону (наушникам), а черно-желтая – к микрофону.

Шестиконтактная розетка содержит дополнительную пару проводов: белый и синий. Телефонные розетки стали сразу же использовать для подключения локальных сетей, выделяя для этого нужное число пар.

Сейчас используют восьмиконтактные модульные коннекторы по ошибке называемые «RJ45», для телефона и медленной сети T1 (1.544 Мбит/с). Для современных скоростных локальных сетей используют стандарт T568A или B, в котором подключение витых пар различается, и используют кабель 5-й категории.

Основным цветом считается первый, указанный в паре. Основной принцип разъемов и розеток RJ состоял в том, что пары последовательно идут от центра к краям, но это плохо сказалось на быстродействии сетей, так как при этом возникают взаимные помехи между витыми парами.

RJ48

T568A

Советы

Для маркировки одноцветных проводов можно использовать термоусадочную трубку, которую теперь продают всех цветов. Небольшой отрезок этой трубки надевают на маркируемый провод и слегка подогревают воздух рядом с трубкой феном, зажигалкой или газовым паяльником. Трубка усаживается и плотно обжимает изоляцию провода.

Если нет термоусадочной трубки, то можно использовать бумагу требуемых цветов или сделать аккуратные надписи, таким образом, чтобы они читались вдоль изоляции провода. Затем взять полоску скотча, наклеить на нее полоску бумаги с надписями.

Края скотча должны позволить наложить бумагу на провод и зафиксировать ее так, чтобы она вся была под скотчем. Нужно отметить, что этот способ лучше всего применять там, где точно не появится сырости, ведь маркировка проводов должна сохраняться как можно дольше, а не только на время монтажа.

Цвета проводов автомобильных динамиков - полное руководство от Stereo Authority

Автомобильные динамики, цвета проводов

Хотя цветовое кодирование может облегчить некоторые вещи, в случае цветов проводов автомобильных динамиков многие из нас все еще не понимают. В этой статье мы поможем вам расшифровать цветов проводов автомобильной акустики .

У

цветов проводов динамиков есть причина для каждого цвета. Эта цветовая кодировка помогает нам правильно и легко устанавливать соединения.

Хотя у вашего автомобиля могут быть провода другого цвета, чем у автомобилей другой марки, или, может быть, у динамика, который вы купили, есть провода другого цвета, существуют стандарты, которым они соответствуют.

В большинстве случаев вы можете взять эти стандартные цветные провода в качестве образца для ваших цветных проводов.

Цветовые коды проводов динамиков для разных автомобилей

Начнем с того, что существуют провода разных стандартных цветов, такие как синий, белый, красный, серый, коричневый, оранжевый, черный и многие другие.

Для разных типов автомобилей существуют разные провода с их положительными и отрицательными клеммами. У этих разноцветных проводов своя память, зажигание, подсветка.пр.

Давайте посмотрим на каждую популярную марку автомобилей и их провода.

для BMW

Вот полный список стандартных цветных проводов для динамиков BMW.

9003 3 Черный / красный
Питание
Память (постоянное + 12 В) Серый / красный
Зажигание (+ 12 В переключено) Фиолетовый
Земля (-) Коричневый
Подсветка Белый / Синий
Диммер (нет)
Питающая антенна Белый
Память (+12 В, постоянная) Серый / красный
Динамики
Передний правый (+) Серый / белый
Передний правый (-) Серый / коричневый
Передний левый (+) Серый / красный
Передний левый (-) Серый / фиолетовый
Задний правый (+) Черный / белый
Задний правый (-) Черный / коричневый
Задний левый (+)
Задний левый (-) Черный / фиолетовый

Для MITSUBISHI

Если вы ищете цвета проводов автомобильных динамиков для вашего Mitsubishi, то прочтите эту таблицу:

90 037
Питание
Память (постоянная + 12 В) Красный / белый или белый / зеленый
Зажигание (переключение +12 В) Синий / белый
У большинства нет один Черный
Подсветка Зеленый / Белый
Диммер Черный / Белый или Черный / Желтый
Силовая антенна Белый / Черный
Динамик
Передний правый (+) Белый / Красный
Передний правый (-) Черный / Красный
Передний левый (+) Белый / Синий
Передний левый (-) Черный / Синий
Правый задний (+) Желтый / Красный
Правый задний (-) Серый / Красный
Левый задний (+) Желтый / Красный
Левая задняя (-) Серый / синий

Для Toyota

Вот цвета проводов автомобильных акустических систем Toyota.

Питание
Память (постоянное + 12 В) Синий / желтый
Зажигание (+ 12 В переключено) Серый
Земля (-) Коричневый
Подсветка Зеленый
Диммер Белый / Зеленый
Силовая антенна Черный / Красный
Динамик
Передний правый (+) Светло-зеленый
Правый Передний (-) Синий
Передний левый (+) Розовый
Передний левый (-) Фиолетовый
Задний правый (+) Красный
Задний правый ( -) Белый
Задний левый (+) Черный
Задний левый (-) Желтый

Цвет провода автомобильной акустической системы

f или MERCEDES BENZ 901 34
Питание
Память (+12 В, постоянная) Красный
Зажигание (+12 В с переключением) Черный / желтый
Земля (-) Коричневый
Подсветка Серый / синий
Диммер (нет)
Антенна питания Синий
Динамик
Передний правый (+) Черный / зеленый
Передний правый (-) Черный
Передний левый (+) Черный / красный
Передний левый (-) Черный
Задний правый (+) Черный / зеленый
Задний правый (-) Черный
Задний левый (+) Черный / Красный
Задний левый (-) Черный

для Jeep

Цвета проводов автомобильных динамиков для водителей Jeep:

Питание
Память (+12 В, постоянная) Розовый
Зажигание (+ 12 В с переключением) Фиолетовый / белый
Земля (-) Черный
Подсветка Оранжевый
Диммер Синий / Белый
Силовая антенна
Динамик
Передний правый (+) Белый
Передний правый (-) Черный
Передний левый (+) Зеленый
Передний левый (-) Черный / желтый
Задний правый (+) Белый / Черный
Задний правый ( -) Коричневый
Задний левый (+) Зеленый / белый
Задний левый (-) Коричневый / белый

для MAZDA

Цвета проводов автомобильного динамика для водителей Mazda:

9 0033 Задний левый (-)
Питание
Память (+12 В, постоянная) Синий / Красный
Зажигание (+ 12В переключено) Синий / Белый
Земля (-) Черный
Подсветка Красный / Черный
Диммер (нет)
Силовая антенна Синий (может иметь (-) триггер и? Требуется реле)
Динамики
Передний правый (+) Синий / Красный
Передний правый (-) Синий / Оранжевый
Передний левый (+) Синий
Передний левый (-) Синий / Белый
Задний правый (+) Синий / Оранжевый
Задний правый (-) Синий / Черный
Задний левый (+) Синий / Белый
Синий / зеленый

Для DODGE / CHRYSLER

Вот стандартные цвета проводов автомобильных динамиков для автомобилей Dodge и Chrysler:

Питание
Память (постоянная + 12 В) Красный / белый
Зажигание (переключение +12 В) Красный
Заземление (-) Черный или плетеный серебряный провод
Подсветка Оранжевый
Диммер (нет)
Антенна питания Желтый
Динамики
Передний правый (+) Фиолетовый
Передний правый (-) Синий / Красный
Передний левый (+) Зеленый
Передний левый (-) Коричневый / Красный
Задний правый (+) Синий / Белый
Правый задний (-) Синий / красный
Левый задний (+) Коричневый / желтый
Левый задний (-) B rown / красный

для FORD

Теперь давайте посмотрим на цвета проводов динамиков для Ford.

90 032
Питание
Память (постоянное + 12 В) Зеленый Желтый
Зажигание (+ 12 В переключено) Желтый / Черный
Земля (-) Черный или Толстый красный
Подсветка Оранжевый
Диммер Оранжевый / Белый
Силовая антенна Синий (сильно различается)
Динамики
Правая передняя сторона (+) Белый / Зеленый
Передний правый (-) Зеленый / Оранжевый
Передний левый (+) Оранжевый / зеленый
Передний левый (-) Голубой
Задний правый ( +) Розовый / синий
Задний правый (-) Зеленый / оранжевый
Задний левый (+) Розовый / зеленый
Задний левый (-) Розовый / Синий

Цвета проводов динамика

Для GENERAL MOTORS
Питание
Память (+12 В, постоянная) Оранжевый
Зажигание (+ 12В переключено) Желтый
Земля (-) Черный
Подсветка Серый
Диммер Коричневый
Силовая антенна Розовый
Динамики
Передний правый (+) Светло-зеленый
Передний правый (-) Темно-зеленый
Передний левый (+) Желто-коричневый
Передний левый (-) Серый
Задний правый (+) Темно-синий
Задний правый (-) Голубой
Задний левый (+) Коричневый
Задний левый (-) Желтый
R Правый Передний (+) Светло-зеленый

Для HONDA / ACURA
Питание
Память (постоянное + 12 В) Синий / белый
Зажигание (+ 12 В переключено) Желтый / красный
Земля (-) Черный
Подсветка Красный / Черный
Диммер (нет)
Силовая антенна Желтый / Белый
Динамики
Правая передняя часть (+) Красный / Зеленый
Передний правый (-) Коричневый / Черный
Передний левый (+) Синий / зеленый
Передний левый (-) Серый / Черный
Задний правый (+) ) Красный / желтый
Правый задний (-) Коричневый / белый
Левый задний (+) Синий / желтый
Левый задний (-) Серый / белый

Для ИСУЗУ
Питание
Память (постоянное + 12 В) Красный / белый
Зажигание (+ 12 В переключено) Оранжевый
Земля (-) Черный / желтый
Подсветка Зеленый / Красный
Диммер Красный / Зеленый
Антенна питания (нет)
Динамики
Правая передняя часть (+) Серый
Передний правый (-) Серый / зеленый
Передний левый (+) Желтый
Передний левый (-) Синий / желтый
Задний правый (+) Белый
Задний правый (-) Красный / Белый
Задний левый (+) Оранжевый
Задний левый (-) Черный / Оранжевый
Передний правый (+) Серый

Для NISSAN
Питание
Память (+12 В, постоянное) Красный
Зажигание (+12 В при переключении) (варьируется) Коричневый или зеленый
Земля (-) Черный (изменения - у большинства нет одного)
Подсветка Красный / Белый
Диммер Красный / Черный
Силовая антенна Зеленый
Динамики
Передний правый (+) Коричневый
Передний правый (-) Коричневый / белый
Передний левый (+) Черный
Передний левый (-) Черный / белый
Правый задний (+) Синий
Правый задний (-) Розовый
Левый Задний (+) Красный
Le футов Задний (-) Зеленый
Правый Передний (+) Коричневый

Цвета проводов автомобильного динамика для SUBARU 9003 7
Питание
Память (постоянное + 12 В) Красный / зеленый
Зажигание (+ 12 В переключаемое) Синий / желтый
Земля (-) Черный
Подсветка
Диммер
Силовая антенна Красный / Белый
Динамики
Передний правый (+) Белый
Передний правый (- ) Синий / Черный
Передний левый (+) Желтый
Передний левый (-) Синий / Красный
Задний правый (+) Белый / Синий
Задний правый (-) Синий / Черный
Задний левый (+) Желтый / Белый
Задний левый (-) Синий / Красный

для SAAB

Вот цветовая маркировка проводов автомобильной акустической системы SAAB.

90 033 правый передний (+)
Питание
Память (постоянная +12 В) Серый
Зажигание (+12 В включено) Красный
Земля (-) Черный
Подсветка Коричневый / белый
Диммер (нет)
Силовая антенна Зеленый
Динамики
Передний правый (+) Красный
Передний правый ( -) Синий
Передний левый (+) Коричневый
Передний левый (-) Зеленый
Задний правый (+) Белый / Красный
Задний правый ( -) Белый / синий
Задний левый (+) Белый / коричневый
Задний левый (-) Белый / зеленый
красный

цвета проводов автомобильного динамика для Volvo
Питание
Память (+12 В, постоянная) Зеленый
Зажигание (+12 В с переключением) Черный
Земля (-) Толстый черный
Подсветка Желтый (без штекера)
Диммер (нет)
Антенна питания Красный
Динамики
Правая передняя часть (+) Серый / Белый
Передний правый (-) Серый
Передний левый (+) Синий / желтый
Передний левый (-) Белый
Задний правый (+) Зеленый / Коричневый
Задний правый (-) Зеленый
Задний левый (+) Желтый / Коричневый
Задний левый (-) Желтый / Серый en
Передняя правая (+) Серый / Белый

Для VOLKSWAGEN 9003 3 Задний левый (-)
Питание
Память (+12 В, постоянная) Красный
Зажигание (+12 В переключаемое) Черный (иногда недоступно в старых моделях)
Земля (-) Коричневый
Подсветка Серый или Серый / Синий
Диммер (нет)
Силовая антенна Белый
Динамики
Спереди справа (+) Красный
Передний правый (-) Коричневый / белый
Передний левый (+) Синий
Передний левый (-) Коричневый / синий
Задний правый ( +) Красный / зеленый
Правый задний (-) Коричневый / черный
Левый задний (+) Синий / зеленый
Коричневый / красный
Передний правый (+) Красный

Автомобильные динамики Цвет проводов

Таким образом, это лучшее руководство по цветам проводов автомобильных динамиков.Мы собрали это руководство с подробными диаграммами для каждой крупной марки автомобилей для всех, кто в нем нуждается.

Как только вы разберетесь с цветами проводов, установка пойдет намного быстрее. Тем более, что так будет проще и удобнее. Кроме того, разные цвета помогут вам убедиться, что вы выполнили правильную разводку. Необходимо, чтобы соединения проводов были выполнены правильно. В противном случае провода могут замкнуться.

Эти таблицы цветов проводов автомобильных динамиков ориентированы на различные часто используемые автомобили.Вы можете получить от них полное руководство. Мы надеемся, что это упростит вашу установку. Очень важно правильно подключить провода разных цветов к автомобильным динамикам. Пожалуйста, внимательно прочтите все руководство, чтобы не допустить ошибок или коротких замыканий.

Итак, внимательно и внимательно изучите эти диаграммы, чтобы получить желаемое идеальное качество динамиков. Еще раз примите меры предосторожности, чтобы убедиться, что вы выполняете правильное подключение. Любое неправильное подключение может не только вызвать короткое замыкание, но и испортить звук ваших динамиков.Кроме того, это может разрушить вашу внутреннюю систему.

Однако в этой статье вы найдете всю информацию о цветных проводах автомобильных динамиков, необходимую для идеальной установки динамиков путем правильного подключения.

Разъемы цветных проводов для автомобильных динамиков

Во-первых, вы можете взять жгут проводов с рынка или интерфейс, чтобы соединить разноцветные провода с проводами того же цвета, что и у динамиков.

Далее для подключения потребуется подключение жучков или разъемов для надежного подключения.В противном случае также можно выполнить пайку, чтобы сделать постоянное прочное соединение. Однако убедитесь, что вы устанавливаете правильные соединения. Для этого потребуется проверка, о которой мы поговорим дальше.

Сосредоточьтесь на правильных подключениях. Ваша цветная проводка значительно облегчит вам задачу. Подробные диаграммы выше помогут. Как только вы поймете цвета проводов на этих диаграммах, вы сможете самостоятельно устанавливать идеальные соединения. См. Таблицу цветов проводов автомобильных динамиков для вашей марки автомобиля.

Все связи должны быть прочными. Это значит, что цветные провода, которые вы покупаете, должны быть качественными. Затем, когда ваши соединения станут прочными, вы сможете правильно установить динамик на место. Более того, если проводные соединения будут идеальными, ваша автомобильная акустическая система также продемонстрирует свою высокую эффективность, производительность и звук без искажений.

Проверка подключения проводов автомобильных динамиков

Тестирование необходимо, чтобы убедиться, что все соединения правильные или нет.Это очень важно. Он сообщит вам окончательные результаты до того, как вы завершите всю работу, и сообщит вам, правильно ли выполнены электрические соединения. В результате вы убережете провода и динамик от короткого замыкания.

Для проверки освещения, регулятора яркости, нагрева и зажигания вы можете использовать контрольную лампу или вольтметр. Затем, чтобы проверить динамики, вы можете использовать тестовую магнитолу.

Вы должны проверить полярность проводов с помощью тестера полярности, и он покажет вам, какая сторона отрицательная, а какая положительная.Если динамик издает звук наружу, это означает, что полярность правильная. Однако, если он издает звук внутри, это означает, что полярность меняется. Очевидно, такая связь была бы неуместной. В результате вам нужно будет сначала исправить это.

Через вольтметр тоже можно проверить соединения проводов. Когда вы соединяете две полосы вольтметра вместе, и он создает чистый звук без искажений, это означает, что соединения правильные. Если нет, то это показатель неправильного подключения.

Кроме того, вы можете перепроверить или перепроверить с помощью вольтметра, вставив один щуп с одной стороны ремня безопасности, а другой - со второй стороны. Затем четкий звук луча скажет вам, правильно ли вы подключены.

Выводы

Итак, в этой статье я дал вам полное и подробное руководство по цветам проводов автомобильных динамиков с полезными таблицами. Я надеюсь, что мои дорогие читатели сочли эту статью полезной, так как мы потратили на нее много времени и ресурсов.

Всего наилучшего.

Команда - Stereo Authority

Читайте здесь о:

Как проверить полярность динамика и имеет ли значение полярность динамика

Что произойдет, если динамики подключены в обратном направлении? Может ли перестановка проводов динамика повредить динамик? Имеет ли значение полярность динамика и как проверить правильность полярности динамика? В этом посте вы узнаете.

Если вы разрабатываете звуковую систему и хотите получить БЕСПЛАТНОЕ руководство по наиболее важным характеристикам громкоговорителей, загрузите БЕСПЛАТНОЕ руководство по техническим характеристикам громкоговорителей.

Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение практически невозможно заметить, а в других случаях это может вызвать серьезные проблемы.

Полярность динамика определяется при подключении проводов между усилителем и динамиком. Когда положительная клемма усилителя подключена к положительной клемме динамика, а отрицательная клемма усилителя подключена к отрицательной клемме динамика, громкоговоритель будет иметь правильную полярность.Когда эти соединения меняются местами, динамик будет иметь обратную полярность.

Полярность звуковой волны

Звуковая волна - это серия положительных и отрицательных изменений давления. Посмотрите на эту звуковую волну на графике. Центральная линия представляет собой нормальное давление воздуха в помещении. Поскольку линия проходит выше средней линии, давление воздуха изменяется в положительную сторону. Поскольку линия проходит ниже центральной линии, давление воздуха изменяется отрицательно.

Если полярность этой волны поменять местами, положительные периоды станут отрицательными, а отрицательные - положительными.Вот как будет выглядеть та же волна с обратной полярностью:

Представьте себе звуковую волну, создаваемую барабаном. Когда барабан ударяется о голень, верхняя мембрана или барабан начинает двигаться вниз и вверх, создавая отрицательные и положительные изменения давления воздуха вокруг себя.

В каком направлении сначала движется головка барабана? Палочка ударяет по головке барабана сверху и толкает ее вниз. Это движение головки барабана вниз создает отрицательное изменение давления.

Если поместить микрофон над барабаном, первая часть волны будет отрицательной.

Если бы вы поменяли полярность проводов в микрофоне, первая часть волны была бы положительной.

Конструктивная и деструктивная помеха

Если два идентичных сигнала с одинаковой полярностью смешиваются вместе, эти сигналы суммируются. Положительная фаза обеих волн совмещена, а отрицательная фаза обеих волн совмещена. В результате получается сигнал, который в два раза превышает амплитуду каждого отдельного сигнала.Это называется конструктивным вмешательством.

Каждый раз, когда два идентичных сигнала смешиваются с обратной полярностью, эти сигналы отменяются. В этом случае одна волна положительная, а другая отрицательная, и наоборот. Результат - тишина. Это называется деструктивным вмешательством.

Есть большая разница между полярностью и фазой! Я написал об этом статью, которая поможет вам понять, почему так важно понимать разницу.

Как работает динамик

Динамик и микрофон работают по одним и тем же основным принципам.В микрофоне электричество создается, когда звук заставляет диафрагму двигаться. В динамике движение создается, когда электричество проходит по проводам.

Вы можете узнать больше, прочитав эту статью, которую я написал о том, как работают микрофоны. Перейдите в раздел «Динамические микрофоны» этой статьи, чтобы увидеть более подробное описание этой концепции.

Когда по проводам динамика не подается электричество, динамик остается в положении по умолчанию. Когда на динамик подается переменный электрический ток, например звуковой сигнал, он начинает выталкиваться наружу и втягиваться внутрь.Вы можете увидеть это на следующем изображении.

Когда динамик вибрирует вперед и назад, он смещает частицы воздуха в атмосфере, создавая отрицательные и положительные изменения давления. Это вызывает цепную реакцию по воздуху от динамика к нашим ушам.

Если эта концепция не имеет смысла, вам стоит ознакомиться с этой статьей, в которой объясняется, как звук распространяется в пространстве. Понимание того, как могут взаимодействовать звуковые волны, поможет вам понять, почему полярность динамиков так важна!

Что происходит при обратной полярности динамика?

Когда провода от усилителя к динамику перекрещиваются, полярность динамика меняется на противоположную.Это означает, что динамик будет двигаться внутрь, когда он должен двигаться наружу, и наружу, когда он должен двигаться внутрь.

Звуковая волна, создаваемая динамиками, будет полной противоположностью сигнала, записываемого микрофоном. Как это изменит звук?

Хотя рекомендуется всегда правильно подключать динамики, последствия неправильного подключения зависят от ситуации. В некоторых ситуациях неправильное подключение практически невозможно заметить, а в других случаях это может вызвать серьезные проблемы.

Обратная полярность с одним динамиком

Если используется только один динамик, эффекты обратной полярности не будут заметны.

Послушайте и сравните эти два аудиоклипа. Первый имеет правильную полярность, а второй - обратную полярность.

Вы не заметите разницы между этими клипами, потому что содержащиеся в них частоты идентичны. Хотя изменения положительного и отрицательного давления поменялись местами, различие невозможно услышать.

Звуковые волны - это переменные колебания давления, а звуковые сигналы в проводе - это переменные электрические токи. Это означает, что практически каждое положительное изменение будет встречено почти равным, но противоположным отрицательным изменением. По этой причине почти нет слышимой разницы между аудиосигналом по полярности и полярности.

Обратная полярность с несколькими динамиками

Изменение полярности с несколькими динамиками может вызвать более заметные эффекты.Если оба динамика подключены одинаково, будь то правильная полярность или обратная полярность, эффекта практически не будет. Однако что, если один динамик подключен с правильной полярностью, а другой - наоборот? Это вызовет значительный эффект.

Чтобы услышать это, лучше всего использовать два динамика в стереофоническом режиме или наушники. В видео в верхней части этой страницы есть аудиодемонстрация этого сценария.

Если вы используете массив динамиков, перевернутая полярность в одном из них вызовет значительные изменения в поведении массива.Все линейные массивы полнодиапазонных динамиков, например те, которые используются для усиления живого звука, должны быть подключены одинаково.

Даже динамики в массивах сабвуферов, которые иногда содержат динамики с обратной полярностью для достижения лучшей направленности, обычно подключаются с правильной полярностью. Любые изменения полярности почти всегда производятся в аудиоплеере или усилителе DSP, а не в проводке клемм динамиков. Если ваш аудиомикшер или усилитель DSP не допускают инверсии полярности, вы можете использовать адаптер инверсии полярности.

Перевернутая полярность может вызвать различные изменения в качестве звука, но опасно ли это для вашего усилителя и динамиков? К счастью, ответ - нет.

Напряжение, подаваемое на динамик с обратной полярностью, не отличается от напряжения, подаваемого на динамик с правильной полярностью. Ваше оборудование не будет повреждено. Худшее, что может случиться, это то, что он не будет хорошо акустически работать с правильно подключенными динамиками. По этой причине лучше придерживаться стандарта и обеспечивать правильную проводку.

Несмотря на то, что эффекты обратной полярности незаметны, пока все динамики подключены одинаково, рекомендуется правильно подключать каждый динамик при подключении к усилителю.

С этикетками для проводов громкоговорителей

Если у вас есть метки на вашем проводе, такие как символы плюс и минус или красный и черный цвета, это очень просто. Подключите красную (или +) клемму усилителя к красной (или +) клемме динамика. Подключите черную (или -) клемму усилителя к черной (или -) клемме динамика.

Без этикеток для проводов динамиков

Возможно, вы уже пропустили кабель через стены или кабелепровод только для того, чтобы заметить, что на проводах нет маркировки. Или, может быть, вы устанавливаете автомобильные динамики и хотите проверить правильность подключения динамиков к жгуту.

Вот два метода, которые я рекомендую для проверки полярности динамика.

Проверка полярности динамика с помощью тестера динамика

Существуют инструменты, специально разработанные для подобных ситуаций.

Этот тестер громкоговорителей относительно недорогой и не только позволяет проверить полярность громкоговорителей, но также имеет генератор сигналов.

Это небольшие вложения, которые вы будете использовать постоянно. Приятно иметь инструмент, позволяющий быстро тестировать динамики без усилителя. Посмотрите это видео, чтобы увидеть, как это работает.

Для более профессионального использования с разъемами NL4 и NL8 speakON, ознакомьтесь с этим тестером динамиков.Этот больше подходит для тех, кто работает с усилением живого звука.

Проверка полярности динамика со смартфоном

Если ваша система уже подключена и вы можете передавать аудиосигнал от входа к выходу, вы можете проверить полярность динамика с помощью приложения для смартфона.

Я рекомендую приложение Studio Six Speaker Pop. Он работает путем подключения аудиовыхода вашего смартфона ко входу вашей системы. Затем поместите микрофон своего смартфона перед динамиком, который вы хотите протестировать.Приложение отправит системе положительный импульс и измерит полярность звука, исходящего из динамиков.

Проверка полярности динамика с батареей 9 В

Если вы ищете быстрый и бесплатный способ проверить полярность динамика, вы можете сделать это, используя следующий метод:

Для этого метода вам понадобится аккумулятор на 9 В. .

  1. Подсоедините один провод динамика к положительной (+) клемме аккумулятора.
  2. Подсоедините другой провод динамика к отрицательной (-) клемме аккумулятора.
  3. Обратите внимание, в какую сторону движется динамик при выполнении этого подключения.
    1. Если динамик перемещается наружу, то провод динамика, подключенный к положительной (+) клемме аккумулятора, является положительным (+) проводом.
    2. Если динамик движется внутрь, то провод динамика, подключенный к отрицательной (-) клемме аккумулятора, является положительным (+) проводом.

В этом видеоролике показано, что вы ищете, когда подключаете аккумулятор к проводам динамика:

Имеет ли значение цвет проводов в электронике?

Цвет провода имеет значение!

Не для текущего, проходящего через провод, а для поиска и устранения неисправностей, безопасности и прочего, с которым может столкнуться любой проект.При напряжениях на уровне линий электропередач национальные регулирующие органы предписали, чтобы «горячая» линия имела определенные цвета, такие как красный для питания (и оранжевый, черный или коричневый для многофазного питания) и зеленый или зеленый / желтый с полосами в качестве заземленного проводника.

В большинстве систем низкого напряжения постоянного тока, с которыми я встречался, красный цвет является положительным, а черный - отрицательным. Это настолько укоренилось в наших конструкциях, что люди примут его за новую систему, а в изделиях «сделай сам» можно только сказать: «Подключите сюда красный провод».

Когда вы собираете новый дизайн, электрически неважно, какие цвета вы выбрали, но мне редко удается завершить сборку средней сложности без хотя бы одной ошибки.Устранить неполадки в дизайне намного проще, если вы согласны с тем, какие цвета вы использовали для какой части схемы. Выбор цвета может быть несколько произвольным, но для системы постоянного тока оставьте красный для плюса, черный для земли.

В других системах более высокой мощности или RF цвет провода или цветовая полоса могут быть производственным кодом, который сообщает вам, каков внутренний состав провода. Он может указывать тип изоляции (огнестойкость, номинальное напряжение) или тип проводника (алюминий, медь, стальной сердечник) или другие детали.Я работал над разработкой системы мониторинга низкого напряжения для систем большой мощности. Меня учили, что красный ток течет только по красным проводам. Позвольте мне заверить вас, что я видел, как красный ток счастливо течет по черным проводам, пока расплавленная медь не взорвется, покрывая комнату. Затем я оставил красный ток в красных проводах.

Всегда предполагайте, что цвета проводов что-то означают, если вы работаете с существующим устройством, даже если все это означает, что этот синий провод представляет собой другую цепь, чем этот фиолетовый провод. Я был бедным студентом и соединил электронные прототипы с помощью одного рулона красного провода, который у меня был.В конце концов они сработали, но я заплатил за устранение неполадок. В моей профессиональной работе использовались цвета проводов с национальными правилами электротехники большого калибра, но для сигналов низкого напряжения использовалась другая цветовая комбинация, но провода были физически разными, что также помогло их разделить. А на производстве все изделия были одинаковыми, чтобы упростить работу ремонтного отдела.

Таким образом, для ваших проектов положительный и отрицательный провода должны иметь свой собственный цвет, особенно потому, что именно здесь вам часто приходится подключаться к внешнему источнику питания, и тогда сигнал (ы) может иметь третий (или более) цвет.Если у вас есть небольшой набор катушек с проволокой, вы можете разработать свой собственный код для ваших проектов; например, синий для входов, желтый для цифровых сигналов, фиолетовый для аналоговых и зеленый для выходной стороны. Это поможет вам на долгие годы устранять неисправности. Помните, что цвет нужен вам, и подбирайте правила в соответствии с вашими проектами. Если вы сохраните проект, вы тоже можете записать код.

Устранение неисправностей светодиода

- Проблемы с проводкой и проводкой

DO

DO Используйте многожильный провод

Многожильный провод обеспечивает более плотный контакт, что снижает падение напряжения и потери мощности.Плохое соединение может лишить систему значительной части производимой энергии. Многожильный провод будет сжиматься и расплющиваться, что увеличивает площадь контакта. Это снижает падение напряжения и сводит к минимуму нагрев в месте подключения.

НЕОБХОДИМО использовать чистые прямые выводы

Наличие чистых и прямых проводов важно для любой установки светодиодов. Если ваши провода чистые и прямые, вы получите наилучшее соединение и уменьшите падение напряжения. Если вы хотите, вы можете припаять концы проводов, чтобы они оставались вместе и были уверены, что вы получаете достаточный контакт на ваших соединениях.

DO Heat Shrink or use Connectors

При соединении двух проводов вместе всегда лучше использовать подходящие соединители для проводов или спаять провод вместе и применить термоусадку для защиты. Существует множество соединителей для разных типов проводов, поэтому очень важно, чтобы ваши соединители были сделаны для того провода, который вы используете, и надежно закреплены.

НЕОБХОДИМО использовать разветвители проводов

Распространенная ошибка, которую делают люди при подключении светодиодных осветительных приборов, - это упростить установку, вставляя 10 проводов в гайку для проводов или соединитель типа «феникс».Вместо этого лучше использовать несколько разветвителей проводов, клеммные колодки или спаять провода вместе, чтобы разделить провода, чем пытаться перегрузить соединитель, что может стать серьезной опасностью возгорания.

DO Использовать параллельные соединения

При установке более крупных светодиодных установок или установок с большим количеством проводов, идущих в несколько мест, необходимо подключить ваши светильники параллельно к контроллеру или источнику питания, чтобы уменьшить падение напряжения. Подумайте о параллельном подключении, как о том, что ваши светодиодные фонари работают независимо от источника питания, или проложите домашний провод к источнику питания и соедините его в разных местах подключения.Проверьте с помощью мультиметра, чтобы проверить падение напряжения.

НЕ

НЕ ИСПОЛЬЗУЙТЕ сплошной провод

При использовании одножильного провода в низковольтной системе вы в лучшем случае заметите, что у вас будут три небольшие контактные площадки между сплошным проводом и соединением устройства при использовании типичной винтовой клеммы. Это также относится к блокам распределения питания или проволочным гайкам, у которых есть только две контактные площадки, которые могут вызвать нагревание.

Не портите провода

Когда ваши провода изношены и расходятся во всех направлениях, вы рискуете получить несколько проблем с проводкой.Во-первых, вы заметите падение напряжения, если только несколько пар многожильного провода входят в электрический контакт, во-вторых, вы подвергаете свою установку риску короткого замыкания и потенциальной опасности возгорания.

НЕ оставляйте сращивания неизолированных проводов

При подключении вашего проекта светодиодного освещения очень важно не оставлять оголенными сращивания проводов. Оставление оголенных стыков проводов подвергает вашу установку опасности короткого замыкания и потенциальной опасности возгорания.Всегда используйте подходящие соединители для проводов и никогда не оставляйте оголенные стыки проводов.

НЕ ПЕРЕГРУЖАЙТЕ соединители проводов

Перегрузка соединителей проводов - наиболее частая ошибка при установке светодиодных осветительных приборов. Когда в разъеме, предназначенном для одного провода, слишком много проводов, это может вызвать серьезные проблемы с пожароопасностью в случае короткого замыкания или возникновения дуги на проводах. Это также может вызвать проблемы с падением напряжения, если некоторые провода имеют более безопасное соединение, чем другие.

НЕ ИСПОЛЬЗУЙТЕ последовательные соединения

Для тех, кто впервые установил светодиодные светильники, последовательные соединения кажутся здравым смыслом при подключении светодиодных фонарей. Чего люди не понимают, так это того, что каждый маленький светодиод и его компоненты забирают немного напряжения от следующего в серии. Таким образом, чем дольше вы включаете свои светодиодные фонари последовательно, тем больше будет падение напряжения и тем менее равномерным будет ваше освещение. Если вы устанавливаете фонари на высоте более 20 футов или в нескольких местах, всегда используйте параллельные соединения.

Электропроводка (цветовая кодировка проводов)

18 октября 2017 г.

Электричество является важным компонентом практически на каждом этапе производства и большинства других отраслей. На большинстве объектов электричество будет поступать в одну точку здания, а затем распределяться практически по всем углам через серию проводов. Даже используемые инструменты и машины заполнены проводами, которые используются для проведения электричества для выполнения любых необходимых действий.

Хотя электричество используется постоянно в течение дня без особых размышлений, на самом деле оно может вызвать множество проблем. Если что-то не подключено должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам. Вот почему существуют хорошо зарекомендовавшие себя цветовые коды проводов, гарантирующие, что те, кто работает с этим типом оборудования, могут гарантировать, что все подключено безопасно и эффективно.

Существует довольно много различных стандартов цветовой кодировки проводов, поэтому важно понимать, каким из них следовать в какой ситуации.Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа электричества, для которого она предназначена, а также других факторов. Изучение различных вариантов, которые можно использовать в той или иной ситуации, имеет важное значение для безопасности на рабочем месте.

При подключении питания постоянного тока обычно используются два или три провода. Раскраска следующая:

  • Положительный - Провод для положительного тока красный.
  • Отрицательный - Провод отрицательного тока черный.
  • Заземление - Заземляющий провод (если есть) будет белым или серым.
Питание

переменного тока бывает разных типов в зависимости от того, сколько вольт будут нести провода. Для проводов на 120, 208 или 240 В используются следующие стандарты цвета проводки. Важно отметить, что при таком типе разводки имеется несколько фаз, каждая из которых будет иметь свой провод цвета, чтобы было понятно, что это такое для тех, кто работает с ней.

  • Фаза 1 - Проводка фазы 1 должна быть черной.
  • Фаза 2 - Проводка фазы 2 должна быть красной.
  • Фаза 3 - Проводка фазы 3 должна быть синей.
  • Нейтраль - Нейтраль должна быть белого цвета.
  • Заземление - Заземление может быть зеленым или зеленым с желтой полосой.

В некоторых необычных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой опорой. Хотя они и редки, их можно идентифицировать, посмотрев на провод, помеченный оранжевым цветом, который будет проводом с более высоким напряжением.

Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезной вероятности смертельного поражения электрическим током или других проблем очень важно правильно указать эти цветовые коды.

Это стандарты цветовой кодировки проводов, которые используются в США. В Европе и других странах действуют разные стандарты. В большинстве случаев машина, произведенная за границей для использования в Америке, будет подключена в соответствии с цветовыми стандартами США. Выделить время, чтобы убедиться, что это так, перед использованием оборудования - всегда разумный шаг в плане безопасности.

Еще одна важная вещь, о которой следует помнить при рассмотрении безопасности электрических проводов, - это проводка данных на объекте. Кабели, которые используются для передачи данных в компьютерные системы, часто считаются безвредными, поскольку они несут информацию, а не электричество.

Некоторые типы сетевых кабелей пропускают достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимую электроэнергию от сетевого кабеля, к которому они подключены.Если кто-то порежет эти провода или они изношены, они могут стать причиной поражения электрическим током или возгорания.

Кабели для передачи данных обычно окрашиваются в цвет в соответствии с потребностями и стандартами предприятия, а не в соответствии с электрическими стандартами из-за более низкого напряжения. Наклейка этикеток или предупреждающих знаков рядом с этими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.

Используемые цветовые коды проводов применимы только к фактическим проводам, по которым проходит электричество.Во многих случаях пучок этих цветных проводов будет сгруппирован вместе и опломбирован черным или серым кабелем. Это помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.

В этом случае важно уделить время и правильно пометить провода и электрические кабелепроводы, чтобы предупредить людей о потенциальных опасностях. Используя промышленный принтер этикеток, легко идентифицировать каждый комплект проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.

Размещение предупреждающих знаков в любом месте, где кто-то может взаимодействовать с электрическими проводами, особенно с проводами высокого напряжения, является еще одной хорошей идеей для повышения общей безопасности. Эти знаки могут служить хорошим напоминанием для тех, кто находится поблизости, о наличии опасных проводов. Есть много знаков, которые можно использовать в зависимости от конкретной ситуации.

Тем, кто ежедневно работает непосредственно с электропроводкой, необходимо сначала обучить тому, что означает каждый из цветовых кодов проводки.Но если они будут регулярно выполнять свою работу, она станет для них второй натурой.

Тем, кто не работает все время напрямую с электромонтажом, также необходимо пройти такое обучение, и во многих отношениях это даже более важно. Без надлежащего руководства, обучения и документации они могут подвергнуть риску себя или весь объект, если им потребуется каким-либо образом взаимодействовать с проводкой. Любой, кто будет иметь дело с электрическими проводами, должен иметь хотя бы базовое представление о цветовых кодах проводов.

Возможно, более важным, чем прямое обучение, является обеспечение того, чтобы каждый знал, куда обращаться, чтобы ссылаться на цветовые коды. Помещения должны иметь какой-то справочный материал, который может быть плакатом, книгой, компьютерной системой или любыми другими вещами. Как бы ни передавалась информация, она должна быть легко доступной, чтобы люди могли ее найти, когда она понадобится.

Если на объекте есть провода, которые были проложены до стандартов, которые используются сейчас, важно предпринять шаги для решения этой проблемы безопасности.Один из вариантов - удалить и заменить всю проводку на объекте. У старой проводки могут быть другие проблемы, связанные с безопасностью, поэтому это может быть хорошим решением в таких ситуациях.

Если это невозможно, нанесение ярлыков проводов через каждые несколько футов - еще один способ передать необходимую информацию, которая в противном случае была бы указана цветом кабеля. Это может быть хорошим и доступным решением для приведения старых отжимов в соответствие с лучшими стандартами безопасности.

Ресурсы

Что такого особенного в обратной полярности?

Когда я осматриваю дома, где электротехник занимается любителем, есть большая вероятность, что я найду розетки с обратной полярностью.Это происходит, когда горячий и нейтральный провода перевертываются в розетке или перед ней. Обратная полярность создает потенциальную опасность поражения электрическим током, но обычно это несложный ремонт.

Краткое определение проводов под напряжением и нейтрали: В стандартной розетке, которая технически называется «дуплексной розеткой», есть два провода, по которым проходит электричество. Один из этих проводов подключен к земле или «заземлен», поэтому этот провод называется заземленным проводом.Этот провод обычно называют нейтральным проводом , и он всегда должен быть белым. Другой провод не соединяется с землей, и он называется незаземленным проводом или горячим проводом . Этот провод может быть любого цвета, кроме белого или зеленого, но обычно он черный или красный. Поскольку горячий провод замыкает цепь, соприкасаясь с землей, если вы коснетесь горячего провода и вы соприкоснетесь с землей (что почти всегда), вы станете частью цепи.Другими словами, вы будете шокированы.

Сценарий опасности удара током № 1: Я поджариваю английский кекс, и он застревает в моем тостере. Я смотрю в тостер и вижу, что нагревательные элементы выключены, поэтому я полагаю, что можно воткнуть нож в тостер, чтобы получить маффин. I должен делать это безопасно, потому что переключатель, который контролирует поток электричества к нагревательным элементам в тостере, отключает подачу горячего провода. К сожалению, мой тостер подключен к розетке с обратной полярностью, поэтому выключатель на моем тостере отключает нейтральный провод вместо hot .Это означает, что на нагревательных элементах всегда есть электричество, которое просто ждет, пока какой-нибудь бедный сок воткнет нож, и это электричество будет проходить вверх по ножу, через мое тело и обратно на землю. Завтрак испорчен. Твоя мама была права, когда сказала тебе никогда этого не делать.

Сценарий опасности поражения электрическим током № 2: Я использую старый аварийный свет, и мой палец случайно касается внешней стороны металлического патрубка, который удерживает лампочку на месте.Розетка всегда подключается к нейтральному проводу , так что ничего страшного ... если только индикатор неисправности не подключен к розетке с обратной полярностью. В этом случае я получу шок. Если это произойдет, когда я лежу на полу гаража и работаю над своей машиной, есть большая вероятность, что это может быть последний шок, который я когда-либо испытывал. Это также может случиться со старыми настольными лампами с открытыми металлическими патронами.

Как исправить: Обратитесь к электрику.Электрик проверит цвет проводов, идущих в розетку. Если белый провод подключен к меньшему разъему на розетке, значит, розетка была подключена в обратном направлении. Исправить это так же просто, как поменять местами провода на розетке. Если проводка в розетке кажется правильной, это означает, что белый провод теперь горячий, и проблема существует где-то выше по потоку от розетки. Это потребует дополнительных исследований, чтобы точно определить, где произошла поломка проводки. Просто поменять местами провода в розетке было бы неприемлемым решением.

Суть в том, что обратная полярность на розетках может привести к поражению электрическим током. Электронное оборудование, подключенное к розетке с обратной полярностью, по-прежнему будет работать, но это не значит, что оно безопасно. Вы можете проверить обратную полярность в своих розетках с помощью недорогого тестера розеток - они стоят около 5 долларов в любом магазине товаров для дома. Если у вас розетки с обратной полярностью, ремонт проводки должен выполнить электрик.

Рубен Зальцман, Structure Tech Home Inspections - электронная почта - инспектор дома Maple Grove

Предыдущее сообщение
Вытяжной вентилятор в ванной издает шум.. но действительно ли это работает?
Новое сообщение
Несколько маленьких хитростей, чтобы ваши краны не замерзали Светодиодные фонари

~ Подключение - База знаний ~ 12Volt-Travel.com

Использование автомобильных светодиодных фонарей немного отличается от использования автомобильных ламп накаливания. Можно ожидать, что цвета проводов и энергопотребление немного удивят. Поскольку светодиодные фонари потребляют гораздо меньше энергии, чем стандартные автомобильные лампы, если вы планируете установить светодиодные фонари в качестве указателей поворота / указателей поворота, вам следует заменить стандартное реле теплового мигания на светодиодное или электронное реле мигающего сигнала.Светодиодные лампы потребляют настолько мало энергии, что не выделяют достаточно тепла, чтобы сработать стандартную тепловую вспышку.

Итак, приступим!

Светодиодные фонари с одним проводом обычно заземляются (-) через основание корпуса фонаря и будут однофункциональным фонарем. Это означает габаритный свет, ходовой свет, стоп-сигнал или указатель поворота. В этом случае одиночный провод белого, черного или красного цвета будет работать как положительный (+) провод питания.

Светодиодные фонари с 2 проводами, как правило, будут однофункциональными.Это означает габаритный свет, ходовой свет, стоп-сигнал или указатель поворота. В этом случае один из проводов будет заземлен (-), а другой - положительным (+). Обычно предоставляются белый и черный провод. Белый цвет обычно является заземлением (-), а черный - плюсом (+).

Светодиодные фонари с 3 проводами будут многофункциональными. Их можно (в большинстве случаев) использовать в любой конфигурации, подходящей для вашего приложения. Например, бег и тормоз, бег и поворотник или тормоз и поворотник.Эти светодиоды обычно имеют черный, красный и белый провод. В этом случае белый цвет является заземлением (-), красный - положительным (+), а черный - вторым положительным (+).

Таким образом, для светодиодов с 3 проводами, установленных в качестве тормоза и мигалки, подключение черного провода светодиода к положительному проводу стоп-сигнала автомобиля, а красный провод светодиодных огней к положительному (+) проводу указателя поворота, идущему от реле указателя поворота, будет верный.

Поскольку на самом деле нет отраслевого стандарта для окраски проводов в этих светодиодных лампах для вторичного рынка, тестирование с помощью мультиметра всегда является хорошей идеей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
