Датчик положения коленвала (ДПКВ) — один из главных датчиков системы управления двигателя.

Он сообщает блоку управления двигателем информацию о положении поршневой системы и определяет синхронность работы систем впрыска и зажигания. Неисправность датчика положения коленвала приводит к непременному отказу работоспособности двигателя.

Для чего нужен датчик коленвала и его принцип работы

Основное назначение датчика коленвала – определение (считывание информации) положения коленвала по меткам, обычно расположенным на маховике, преобразование сигнала в электрические импульсы и передача его к блоку управления.

В автомобилях вплоть до 90-х годов выпуска датчики положения коленвала находились в трамблере, механически соединенном с коленвалом (иногда распредвалом) двигателя. Первоначально датчики были контактного типа. Кулачок, находящийся на валу трамблера, разрывал контакты прерывателя, электрически соединенного с катушкой зажигания.

Через контакты прерывателя постоянно проходила достаточно мощная искра, что приводило к их подгоранию, необходимости постоянной чистки и регулировки зазора.

В 80-х годах стали применяться более надежные электронные системы зажигания. На смену контактным пришли бесконтактные датчики, основанные на эффекте Холла. Они так и назывались – датчики Холла.

Некоторые автолюбители и сейчас называют ДПКВ датчиком Холла, хотя к эффекту Холла большинство современных датчиков положения коленвала отношения не имеет.

Принцип работы современных ДПКВ основан на явлении электромагнитной индукции. Первым освоил выпуск таких устройств концерн Magneti Marelli, который и сейчас выпускает до 27% от всех датчиков положения коленвала, производимых в мире.

Конструктивно индуктивный датчик коленвала выполнен:

На сердечнике 4, в торце которого установлен постоянный магнит 1, располагается катушка индуктивности 5 из очень тонкого провода с большим количеством витков (от 500 до 5 тысяч). Между торцом ДПКВ 2 и маховиком 8 имеется небольшой зазор 6. На маховике нанесены метки (гребенка). При вращении коленвала, соответственно, маховика, метки проходят около ДПКВ, формируя переменное магнитное поле 7. На выводах катушки наводится ЭДС. Переменный сигнал поступает на выходы устройства, далее на электронный блок управления двигателя.

В некоторые ДПКВ встроен усилитель-компаратор. Он преобразует переменный сигнал в цифровые импульсы. Такие устройства имеют как минимум три вывода (на один подается питающее напряжение), они более помехозащищены.

Датчики индуктивного типа без встроенного усилителя имеют экранированные выводы, чтобы избежать сбоев при работе двигателя от импульсов радиопомех.

Признаки неисправности ДПКВ

Как правило, индуктивный ДПКВ одномоментно не выходит из строя. Окончательной поломке предшествует ряд симптомов:

1. Автомобиль на скорости начинает дергаться, как будто в нем заканчивается бензин (топливо) или пропадает зажигание.

2. Классическая неисправность – автомобиль прекрасно заводится «на холодную», едет минут двадцать. Затем двигатель внезапно глохнет, попытки запуска безуспешны. Следует походить вокруг автомобиля минут двадцать, дать ему остыть, двигатель снова запускается и определенное время на нем еще можно проехать. Затем ситуация повторяется. В этом случае есть даже особая рекомендация (!) для водителей: чтобы добраться до места стоянки, необходимо набросить смоченную холодной водой тряпку на датчик коленвала.

3. Двигатель глохнет после попадания авто в лужу, плохо заводится в сырую погоду.

4. Автомобиль заводится через раз, наконец, перестает заводиться вообще.

Возможные причины неисправности

Катушка индуктивности ДПКВ намотана очень тонким проводом (до 0,02 миллиметров), она может содержать до нескольких тысяч витков. Основные факторы, влияющие на работоспособность датчика коленвала:

1. Повышение его температуры по мере прогревания двигателя.

Увеличение геометрических размеров катушки ДПКВ при нагревании может привести к обрыву тонких проводов обмотки. При остывании датчика размеры уменьшаются, и контакты вновь восстанавливаются.

Видео — ДПКВ перестает работать при нагреве до 70 градусов:

Таким образом, при холодном двигателе он работает, при нагревании перестает работать, затем по мере остывания двигателя вновь восстанавливается работоспособность.

2. Межвитковые замыкания обмотки катушки индуктивности.

Катушка намотана очень тонким проводом в лаковой изоляции. При эксплуатации автомобиля корпус датчика коррозирует, в нем появляются микротрещины, через которые внутрь попадает влага, разрушающая лаковую изоляцию. Это может привести к межвитковому замыканию. В таком случае сопротивление не изменится, а добротность значительно упадет, что приведет к потере сигнала.

3. Обрыв обмотки ДПКВ.

Такая неисправность возникает в результате большой внутренней коррозии либо неисправности схемы подключения.

4. Неисправность электрической схемы усилителя-компаратора.

Может возникнуть в результате перепадов напряжения бортовой сети автомобиля, естественного износа.

Где находится

Обычно датчик положения коленвала находится в верхней части на кожухе маховика между двигателем и коробкой передач.

Разъем может быть установлен, как на самом корпусе датчика, так и на удлинительных проводах.

Доступ к ДПКВ обычно не вызывает трудностей, хотя иногда требуется снятие отдельных элементов подкапотного пространства для проведения демонтажа-монтажа данного устройства.

Как проверить работоспособность датчика

Рекомендуется производить  проверку работоспособности ДПКВ в следующей ниже последовательности.

Сначала проводится компьютерная диагностика. Возможны две ошибки, связанные с неисправностью ДПКВ: обрыв цепи и отсутствие сигнала. В первом случае необходимо его прозвонить.

Большинство индуктивных датчиков (двухконтактные) имеет сопротивление обмотки от 300 Ом до 2 килоОм. Точные данные для своего ДПКВ можно посмотреть в справочниках:

Если устройство звонится, а ошибка остается, необходимо проверить сопротивление ДПКВ от контактов разъема блока управления. Для этого необходима схема управления двигателем автомобиля.

Видео — как проверить ДПКВ мультиметром:

Если ошибка показывает на отсутствие сигнала, лучше проверить выходной сигнал с помощью осциллографа. В общем случае он должен иметь вид

Проверку сигнала следует производить во время вращения коленвала (при запуске стартером). Можно приблизительно оценить наличие сигнала при помощи мультиметра, переключив его в режим измерения переменных напряжений.

Если в автомобиле установлен трехконтактный датчик с усилителем, необходимо при подключенном разъеме присоединить светодиодный пробник между массой автомобиля и выходом датчика (определяется по схеме). Во время запуска двигателя светодиод должен моргать.

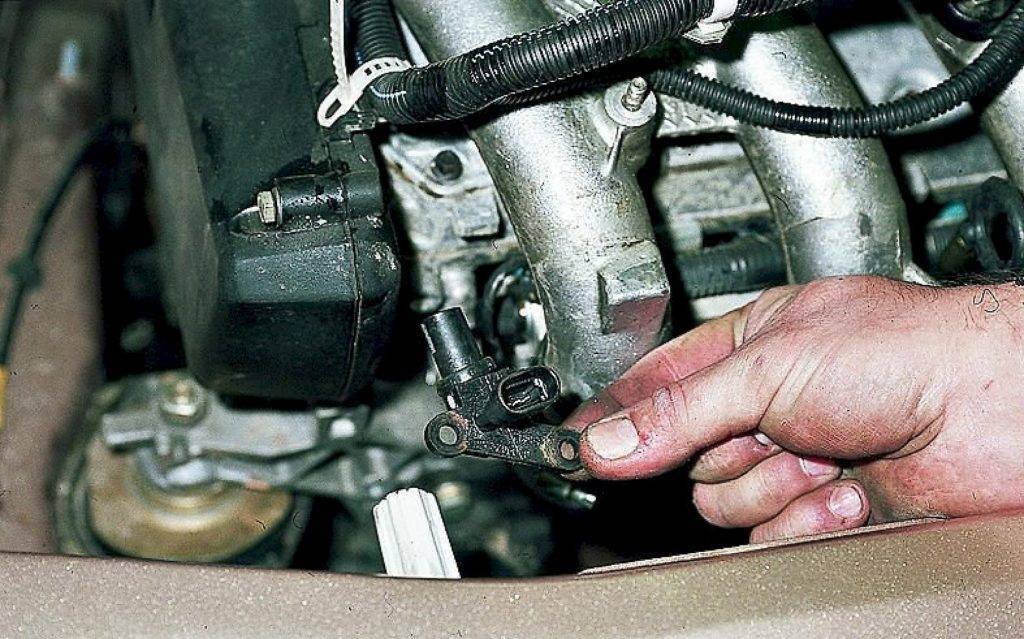

Замена ДПКВ

Обычно замена датчика положения коленвала не вызывает трудностей. Они устанавливаются на одном или двух болтах с головкой на 10. Вариант устройства, устанавливаемого на 2 болта приведен ниже.

Однако, и здесь есть свои исключения, например в Volkswagen Passat IV, двигатель ADY.

В таком случае его следует искать около 4 цилиндра в пространстве между подушкой двигателя, стартером и элементами крепления. При отсутствии приспособлений приходится вывешивать двигатель, снимать подушку и стартер. Только после этого имеется доступ к ДПКВ.

Несколько советов

• в некоторых автомобилях датчики положения коленвала и распредвала одинаковые полностью, при подозрении на неисправность одного из них, их можно поменять местами и вновь продиагностировать автомобиль;

• при покупке нового ДПКВ с собой лучше брать старый экземпляр, чтобы проверить полное соответствие геометрических размеров, особенно глубины посадки. При этом с собой можно прихватить и мультиметр, имелись случай продажи китайских «пустышек», то есть корпусов без электронной начинки;

• отправляясь в далекое путешествие, не лишним взять с собой в дорогу запасной ДПКВ, без многих других датчиков автомобиль будет заводиться, с неисправным датчиком положения коленвала – нет.

Какое напряжение зарядки автомобильного аккумулятора должно быть при зарядке от генератора.

Составы Супротек  — что это такое и где они применяются.

Какая высота протектора должна быть  https://voditeliauto.ru/poleznaya-informaciya/kolesa/glubina-protektora-shin.html  на зимней и летней резине

Видео — замена датчика положения коленвала на Nissan Altima:

признаки неисправности и способы проверки

Коленчатый вал ДВС отвечает за преобразование возвратно-поступательных движений поршневой системы во вращательные. Датчик положения коленвала (ДПК) необходим для синхронной работы системы топливного впрыска и стартера двигателя. Электронный прибор сигнализирует о неисправностях в механизме подачи топлива двигателя и системе зажигания.

Содержание статьи:

• 1 Зачем нужен датчик коленвала и где он находится в моторе
• 2 Признаки неполадок датчика
  • 2.1 ДВС не запускается
  • 2.2 Двигатель постоянно глохнет
  • 2.3 Мотор работает неустойчиво (детонация), плавают обороты
  • 2.4 Снижение мощности автомобиля
• 3 Как проверить датчик положения коленчатого вала

Зачем нужен датчик коленвала и где он находится в моторе

ДПК является электромагнитным элементом, отвечающим за синхронизацию механизма запуска ДВС и топливных форсунок.

Основные функции датчика:

• Информация для ЭБУ двигателя. Данные ДПК об угле поворота, частоте и направлении вращения КВ передаются на блок управления (ЭБУ). Сигнал, переданный с ДПК на ЭБУ, позволяет точно определить объем впрыска топлива и запустить зажигание;
• Расчет среднего числа оборотов ДВС — данные передаются в электронную систему управления мотором и могут выводиться на цифровое табло на приборной панели;
• Определение ускорения подкрутки КВ после зажигания топливной смеси в каждом цилиндре.
  Когда смесь загорается, давление газов повышается, под его воздействием КВ разгоняется, а переходя к следующему цилиндру снова замедляется. Таким образом, по ускорению подкрутки, ЭБУ оценивает эффективность работы каждого цилиндра по отдельности и выравнивает их скорость, тем самым изменяя длительность топливного впрыска для каждой форсунки;
• Диагностика синхронизации КВ и распредвала (РВ) путем сравнения сигналов, поступающих с двух датчиков: ДПК и ДПРВ.

Чтобы понять, где находится ДПК, необходимо разобраться в классификации датчиков и знать, как они выглядят, так как в зависимости от типа датчика — его местоположение в ДВС может отличаться.

Статья по теме: Почему горит лампа давления масла на холостом ходу и что надо делать

ДПК бывают трех типов:

1. Индуктивные (электромагнитные). Принцип действия: магнитом продуцируется магнитное поле, которое меняется задающим диском в момент прохождения зуба синхронности через него, в результате возникает импульс, который преобразуется в сигнал, передаваемый в БЭУ для обработки.
2. Использующие эффект Холла (цифровые). Конструкция — полупроводник, принцип работы: диск синхронности, попадая в переменное магнитное поле, вступает с ним во взаимодействие и формирует сигнал, поступающий в БЭУ для расшифровки.
3. Оптические. В основу работы таких датчиков положен принцип перебивки свето-потока, идущего от светодиода на диск синхронности, в котором сделаны специальные отверстия. Когда диск вращается, поступающий на него свет перебивается, формируя импульс, поступающий в блок управления.

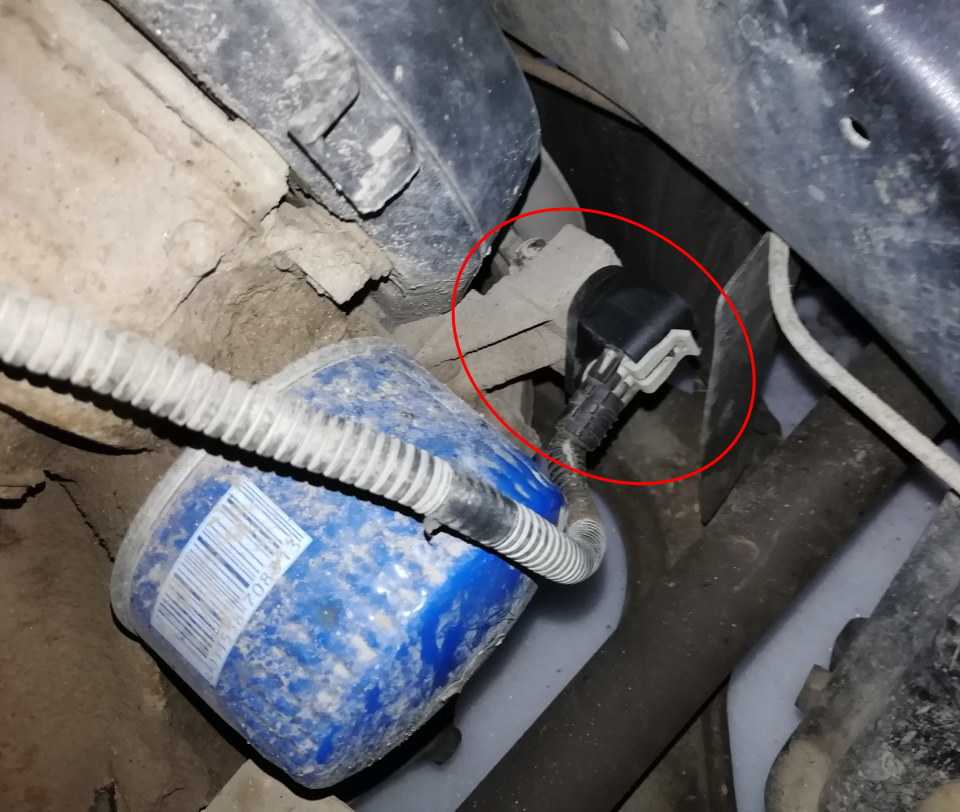

Обычно ДПК устанавливается рядом со шкивом коленвала в спец-кронштейне. На диске маховика коленчатого привода насчитывается 58 зубьев, которые размещены в промежутках по 60 мм между каждым. Промежуток, где нет 2-х зубьев, создает электро-импульс синхронности оборотов КВ, который далее преобразуется и передается в ЭБУ.

Обратите внимание, что ДПК внешне мало чем отличается от того же ДПРВ. Единственное существенное отличие, по которому можно найти и определить индикаторное устройство КВ — это идущий от него длинный провод (около 70 см).

Признаки неполадок датчика

Если датчик КВ неисправен, то показателем его поломки может быть ряд симптомов, свидетельствующих о том, что устройство должно быть в срочном порядке проверено и заменено.

ДВС не запускается

После поворота ключа в замке зажигания или попытки запуска ДВС другим способом — силовой агрегат не запускается. Поломка ДПК является причиной отсутствия искры в системе зажигания, в результате — не происходит синхронизация с топливной подачей и мотор не заводится. В данном случае поможет только полноценная замена датчика на новый.

Двигатель постоянно глохнет

ДВС глохнет на «нейтралке» или во время движения автомобиля. Это говорит о том, что ДПКВ работает нестабильно или вот-вот выйдет из строя. В этой ситуации следует как можно скорее посетить СТО или устранить проблему самостоятельно;

Мотор работает неустойчиво (детонация), плавают обороты

Работа мотора нестабильна, при больших нагрузках на силовой агрегат (резкое ускорение или плавают обороты холостого хода) может возникать детонация. Когда есть проблема с работой ДВС на приборной панели загорается соответствующий индикатор «Check», сигнализирующий о неполадках;

Падение или внезапное повышение оборотов двигателя. Неисправный ДПКВ провоцирует неконтролируемый впрыск топлива в систему, в результате чего мотор начинает «троить»;

Снижение мощности автомобиля

Еще может наблюдаться снижение мощностных характеристик мотора. Из-за некорректной работы датчика коленвала двигатель работает в холостую даже на повышенных передачах, разогнать авто до нужной скорости практически невозможно. Это происходит из-за отсутствия синхронности между механизмом топливного впрыска и ЭБУ.

Это надо знать:

 Признаки, причины и последствия перегрева двигателя автомобиля

Важно знать, что все перечисленные признаки, могут также быть спровоцированы выходом из строя и других компонентов ДВС. Поэтому прежде чем снимать, ремонтировать и менять датчик КВ следует провести диагностику других устройства, например, ДПРВ, который работает с ДПКВ в паре.

Проще всего это сделать с помощью автомобильного диагностического сканера. К примеру, можно воспользоваться универсальным устройством Rokodil ScanX Pro.

Данный сканер предназначен для диагностики импортных и отечественных автомобилей с OBDII разъемом подключения. С его помощью можно проверить все имеющиеся датчики, в том числе и ДПКВ, в режиме реального времени. Также следует проверить автомобиль на наличие ошибок. Явными признаками неисправности ДПКВ будут ошибки P0320 – P0323.

Как проверить датчик положения коленчатого вала

Есть несколько способов диагностирования неполадок ДПКВ. Рассмотрим самые популярные из них.

Проверка при помощи измерительного прибора — мультиметра

Подключив его к вызывающему подозрения в исправности датчику нужно измерить сопротивление. Нормой считается показатель равный от 560 до 745 Ом, но лучше прочитать «мануал» конкретной марки автомобиля, так как для разных моделей значения нормы могут отличаться.

Обратите внимание, что для того чтобы провести измерение сопротивления — датчик нужно снять.

Применение осциллографа

Здесь все происходит почти по той же схеме что и с мультиметром. Осциллограмма проверки отображает  любой дефект в работе датчика. Измерительный прибор подключается к снятому ДПК и производится диагностика.

В первую очередь следует обратить внимание на показатели напряжения, если оно не соответствует нормативам, заявленным в паспорте авто (обычно 5 или 12 В), значит ДПК сломан, и подлежит замене.

Тестирование значения индуктивности

Это комплексный и точный метод определения неполадок ДПК, но наиболее сложный. Для замера индуктивности помимо мультиметра, понадобятся дополнительные измерительные приборы: вольтметр, сетевой трансформатор и мегаомметр.

В этом случае производится комплексный замер всех электронных характеристик датчика: сопротивление, напряжение, индуктивность. Все результаты сопоставляются с нормой и анализируются в комплексе, на основании чего делается вывод о работоспособности устройства.

В заключении, стоит отметить, что езда на авто с неисправным датчиком положения коленчатого вала небезопасна, так как может привести к выходу из строя мотора в самый неподходящий момент.

Что такое датчики распредвала и коленчатого вала? » Блог ноу-хау NAPA

Перейти к содержимому

Опубликовано 23 октября 2019 г. by NAPA Auto Parts Know How

Датчики распределительного и коленчатого валов контролируют положение коленчатого и распределительного валов двигателя, генерируя электрический сигнал в зависимости от положения триггерное колесо (датчик с переменным магнитным сопротивлением) или металлический ротор (датчик на эффекте Холла). Эта информация используется модулем управления зажиганием и/или ЭБУ двигателя для определения последовательности опережения зажигания и опережения впрыска топлива.

Где расположены эти датчики?

Датчик положения распределительного вала обычно располагается в головке цилиндров двигателя и имеет цилиндрическую часть, которая вставляется в головку. Датчик положения коленчатого вала обычно расположен в крышке ГРМ или на стороне блока с цилиндрической частью, которая вставляется в блок.

Какие существуют типы датчиков распредвала и коленчатого вала?

Датчики Холла чаще всего используются в автомобильной промышленности для измерения скорости вращающихся объектов, таких как колесо, коленчатый или распределительный вал. Датчики Холла выбраны за их точность во всем диапазоне скоростей, а также за их устойчивость к грязи, грязи, воде и ржавчине. Они состоят из стационарного постоянного магнита и полупроводника, который содержит аналого-цифровой (A/D) преобразователь сигнала. Аналого-цифровой преобразователь вырабатывает электрический сигнал прямоугольной формы, который интерпретируется электронными органами управления автомобиля для определения положения распределительного или коленчатого вала двигателя.

Датчик переменного магнитного сопротивления представляет собой датчик, генерирующий аналоговый сигнал, который состоит из постоянного магнита и полюсного наконечника. Когда металлическая шестерня тонального кольца или рефлекторного колеса проходит мимо кончика датчика, генерируется сигнал, который падает по мере удаления шестерни. Сила сигнала увеличивается с увеличением скорости и близости датчика к тональному кольцу.

Магниторезистивный датчик — это устройство, использующее магнитное поле для преобразования механического движения в электрический сигнал. Для работы требуется источник питания. Этот тип датчика встречается в датчиках CMP, CKP, ABS и датчиках скорости рулевого колеса из-за его повышенной точности и устойчивости к электромагнитным помехам (EMI).

Потенциальные признаки отказа датчика распределительного вала или коленчатого вала

• Диагностический прибор — коды P0335–P0349
• Диагностический прибор — отсутствие числа оборотов во время запуска
• Система зажигания — пропуски зажигания двигателя – Затрудненный запуск
• Система зажигания – Нет искры
• Топливная система – Глохнет
• Топливная система – Низкая мощность
• Топливная система – Нет пульса топливной форсунки
• Топливная система – Низкий расход топлива

СОВЕТ. Двигатели Chrysler требуют очень точной синхронизации датчика положения коленчатого вала (CKP) и датчика положения распределительного вала (CMP). Отсутствие надлежащей синхронизации приведет к различным симптомам работы двигателя. PID данных CMP и CKP Synch могут ввести вас в заблуждение, поэтому лучший способ проверить выравнивание датчиков — использовать лабораторный осциллограф с двойной трассировкой. На двигателях до контроллера следующего поколения (4 разъема PCM) эмпирическое правило заключается в том, что импульсы CMP должны попадать между импульсами CKP.

Ознакомьтесь со всеми электрическими деталями, доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare в NAPA для планового обслуживания и ремонта. Для получения дополнительной информации о датчиках распредвала и коленчатого вала поговорите со знающим экспертом в вашем местном магазине NAPA AUTO PARTS.

Фото предоставлено Wikimedia Commons.

Категории

Ноу-хау

Теги

распредвал, датчик положения распредвала, датчик распредвала, коленвал, датчик положения коленвала, датчик коленвала, ECM, датчики, видео

Более 90 лет назад была создана Национальная ассоциация автомобильных запчастей («NAPA»), чтобы удовлетворить растущую потребность Америки в эффективной системе распределения автозапчастей. Сегодня 91 % покупателей, которые делают все своими руками, узнают торговую марку NAPA. У нас есть более 6000 магазинов NAPA AUTO PARTS по всей стране, обслуживающих все 50 штатов, с уникальной системой управления запасами, которая поможет вам найти именно ту деталь, которая вам нужна.

5 Признаки неисправности датчика коленчатого вала

Когда дело доходит до правильной работы двигателя вашего автомобиля, одним из ключевых компонентов является датчик положения коленчатого вала. Он отслеживает местоположение и скорость вращения коленчатого вала вашего автомобиля.

Он также отправляет данные в блок управления двигателем, чтобы произвести надлежащую настройку в зависимости от условий эксплуатации. Если ваш датчик коленвала не работает должным образом, у вас возникнут проблемы.

На самом деле, многие современные двигатели просто не заработают, если датчик положения коленчатого вала не выдает правильный сигнал.

Далее следует обзор 5 признаков, сигнализирующих о том, что ваш датчик коленвала может выйти из строя.

1. Проблемы с датчиком коленвала могут затруднить запуск автомобиля

Одним из признаков того, что ваш датчик коленчатого вала может выйти из строя, является то, что вам трудно завести автомобиль. Датчик отслеживает скорость и положение коленчатого вала. Если он неисправен, ваш автомобиль может быть трудно запустить.

На самом деле проблема может быть прерывистой, что может сделать ее еще более неприятной. С одной стороны, для запуска автомобиля может потребоваться много времени. С другой стороны, ваш автомобиль может просто отказаться заводиться.

2. Проблемы с вибрацией двигателя

Еще одним признаком неисправности датчика коленчатого вала является вибрация двигателя. Любая такая проблема может сигнализировать о проблеме с пропуском зажигания в цилиндре, связанной с неисправным датчиком положения коленчатого вала.

3. Проскальзывание для экономии топлива

Если коленчатый вал вашего автомобиля работает неоптимально, вы столкнетесь с одной из проблем, связанной со снижением расхода топлива. Причина этого в том, что топливные форсунки вашего автомобиля не будут эффективно направлять газ в двигатель.

Это означает, что ваш двигатель будет использовать больше бензина, чем требуется, когда вы находитесь вне дома, что приведет к более низкой экономии топлива, чем обычно. Конечно, снижение расхода топлива может быть следствием других проблем.

Так что стоит посетить автосервис, чтобы специалист оценил проблему и определил правильный план действий.

4. Неравномерное ускорение

У вас возникают проблемы с автомобилем, такие как неравномерное ускорение, когда трудно поддерживать постоянную скорость? Это может быть признаком неисправности коленчатого вала.

Если ваш датчик коленчатого вала не работает должным образом, блок управления двигателем в вашем автомобиле не сможет выполнять изменения впрыска топлива или момента зажигания всякий раз, когда скорость двигателя увеличивается.

5. Горит индикатор Check Engine

Хотя индикатор Check Engine не обязательно означает неисправность датчика коленчатого вала, это не означает, что этого не может быть.

Поскольку лампочка «Проверьте двигатель» может сигнализировать о любой из множества проблем, вам нужно использовать инструмент сканирования кода, чтобы выяснить, что вызвало лампочку «Проверить двигатель». Также можно обратиться в автосервис.

Не игнорируйте знаки, сигнализирующие о возможных проблемах

Если у вас возникли какие-либо из вышеупомянутых признаков возможных проблем с датчиком коленчатого вала, не игнорируйте их. Вы захотите найти профессиональную автомобильную мастерскую, которая сможет оценить проблему и выяснить, что не так.
