EVAP Система улавливания паров бензина

На чтение 9 мин Просмотров 23.3к. Опубликовано 01.04.2020 Обновлено 04.11.2022

Все современные автомобили оснащены системой вентиляции бензобака и улавливания паров бензина (Evaporative Emission Control — EVAP). Система EVAP предотвращает выход паров топлива из топливного бака в атмосферу.

Система улавливания паров бензина собирает и временно сохраняет пары топлива в угольной канистре — адсорбере. Адсорбер заполнен гранулами активированного угля, которые могут поглощать пары топлива.

Когда двигатель работает, пары топлива удаляются из канистры и сжигаются в двигателе.

Содержание

Неисправности системы EVAP

Если обнаружена утечка в системе EVAP, на приборной панели загорится индикатор Check Engine, а код неисправности, связанный с проблемой, будет сохранен в блоке управления двигателя (ЭБУ).

Общие проблемы с системой EVAP включают в себя неисправности клапана продувки адсорбера, который выпускает пары топлива в двигатель, утечки в вентиляционных и вакуумных шлангах, а также неплотные, плохо установленные или отсутствующие крышки бензобака.

Клапан продувки адсорбера

Наиболее распространенный код неисправности — P0440, который указывает на большую утечку (часто это открытая крышка бензобака). Коды ошибок клапана продувки (P0443 — P0449) также распространены.

Самая нежелательная ошибка — это P0442 — незначительная утечка в системе улавливания паров топлива EVAP. Этот код указывает на то, что система обнаружила небольшую утечку. Но небольшие утечки часто могут быть большой проблемой.

Под малой мы подразумеваем утечку не больше, чем укол булавкой! Такие небольшие утечки практически невозможно обнаружить визуально, поэтому обычно требуется специальное устройство, называемое дымогенератор.

Смотрите видео, как сделать дымогенератор своими руками:

Дымогенератор подает пар на основе минерального масла в систему EVAP под небольшим давлением. Дым также может содержать ультрафиолетовый краситель, чтобы его было легче увидеть в ультрафиолетовом свете.

Для чего нужна система улавливания паров бензина

Защита окружающей среды требует наличия системы EVAP на автомобилях, потому что пары топлива содержат различные углеводороды (HC). Легкие элементы в бензине легко испаряются, особенно в теплую погоду. К ним относятся альдегиды, ароматические соединения, олефины и высшие парафины.

Эти вещества реагируют с воздухом и солнечным светом (так называемая фотохимическая реакция), образуя смог. Альдегиды часто называют мгновенным смогом, потому что они могут образовывать смог, не подвергаясь фотохимическим изменениям.

Недостаток паров топлива в том, что топливо испаряется всякий раз, когда в оно есть в баке. Это означает, что если топливная система негерметична или открыта для атмосферы, она может загрязнять атмосферу 24 часа в сутки, даже если автомобиль никуда не едет.

Неконтролируемые выбросы в результате испарения, подобные этому, могут составлять до 20% загрязнения, производимого автомобилем.

Система EVAP полностью устраняет пары топлива как источника загрязнения воздуха, изолируя топливную систему от атмосферы. Вентиляционные линии от топливного бака направляют пары в адсорбер, где они улавливаются и хранятся до запуска двигателя.

Когда двигатель прогрелся и автомобиль движется по дороге, ЭБУ открывает продувочный клапан, позволяющий парам откачиваться из адсорбера во впускной коллектор. Всё, пары топлива сгорают в двигателе.

Как работает система EVAP

Герметизация топливного бака не так проста, как кажется. Во-первых, бак должен иметь какой-либо тип вентиляции, чтобы воздух мог поступать вместо топлива, поскольку топливо всасывается топливным насосом и направляется в двигатель.

Если бы бак был герметично закрыт, топливный насос вскоре создал бы достаточное отрицательное давление всасывания внутри бака, чтобы погнуть его.

В старых системах EVAP топливный бак вентилируется подпружиненным клапаном внутри крышки бензобака. На более новых автомобилях вентиляция сделана через адсорбер.

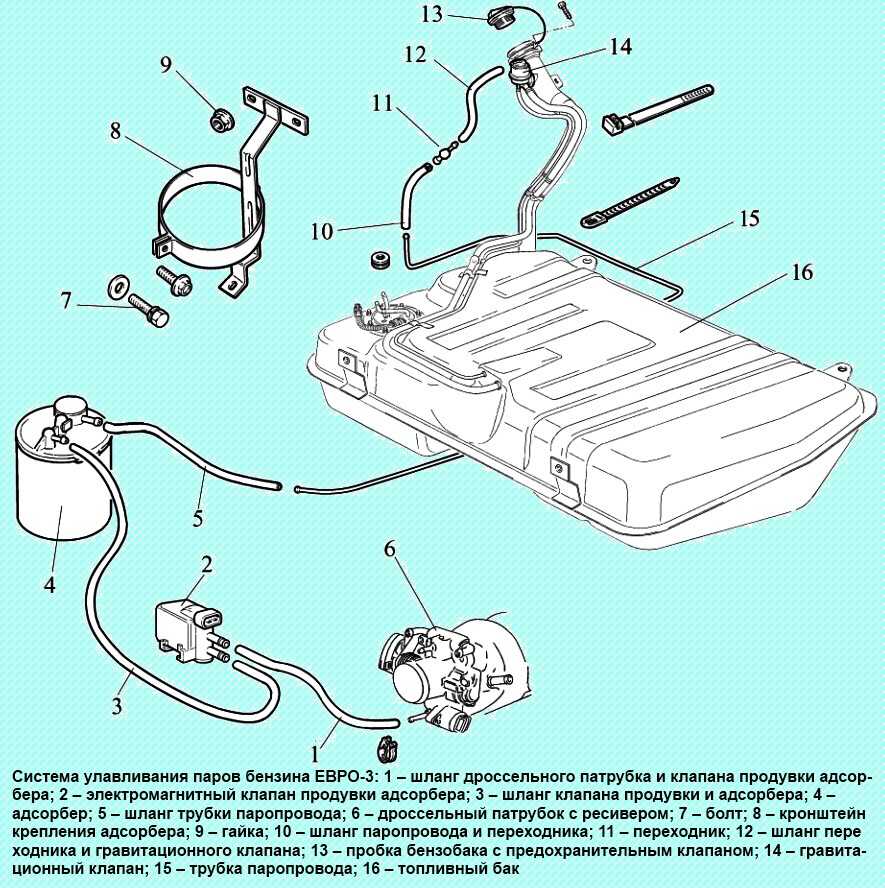

Компоненты системы EVAP

Основными компонентами системы улавливания паров топлива являются:

Топливный бак

Имеет некоторое пространство для расширения в верхней части, чтобы топливо могло расширяться в жаркий день без переполнения или протекания системы EVAP.

Крышка бензобака

Обычно содержит некоторый тип предохранительного клапана для вентиляции на старых транспортных средствах (pre-OBD II), но полностью закрыта (без вентиляционных отверстий) на более новых транспортных средствах (1996 и новее).

Если меняете крышку бензобака, она ДОЛЖНА быть того же типа, что и оригинал (вентилируемая или невентилируемая).

Сепаратор бензобака

Расположен сверху топливного бака или части расширительного бака. Это устройство предотвращает попадание жидкого бензина в адсорбер.

Сепаратор бензобака

Нельзя, чтобы жидкий бензин направлялся непосредственно в адсорбер, потому что это быстро перегрузило бы его способность хранить пары топлива. Сепаратор относительно беспроблемен. Единственные проблемы, которые могут возникнуть, это то, что возврат жидкости забивается мусором, таким как ржавчина из топливного бака.

Некоторые сепараторы используют немного другой подход для предотвращения попадания жидкого топлива в вентиляционную линию адсорбера. Внутри сепаратора установлен поплавок. Если жидкость поступает в устройство, поплавок поднимается и клапан закрывает вентиляцию бака.

Если в сепараторе или в вентиляционной линии между ним и адсорбером происходит засорение, топливный бак не сможет нормально «дышать». Симптомы включают в себя топливное голодание или деформацию топливного бака.

Если при при открытии крышки бензобака вы слышите значительный «пшииик», подозревайте плохую вентиляцию. Вы можете проверить вентиляцию бака, открыв крышку и затем отсоединив вентиляционную линию топливного бака от адсорбера. Если система без засоров, у вас должно получиться продуть через вентиляционную линию в топливный бак.

Продувка сжатым воздухом иногда может устранить засорение. Если нет, вам придется осмотреть вентиляционную линию и, возможно, снять топливный бак для диагностики проблемы.

Вентиляционный клапан

Клапан вентиляции контролирует поток наружного воздуха в и вне адсорбера. В некоторых автомобилях он называется «Клапан закрытия адсорбера» (CCV).

Одна сторона вентиляционного клапана соединена с адсорбером. Другая сторона соединена с вентиляционным шлангом, который имеет фильтр или сетку на конце и прикреплен к кузову или раме автомобиля.

В некоторых автомобилях вентиляционный клапан прикреплен к адсорберу. В других — он устанавливается отдельно.

Вентиляционный клапан

Клапан вентиляции управляется блоком управления двигателя. Обычно клапан открыт. Он закрывается, когда контроллер проверяет систему EVAP на наличие утечек.

Адсорбер (канистра с углём)

Это небольшой круглый или прямоугольный пластиковый или стальной контейнер. Обычно он спрятан и может располагаться в углу моторного отсека или возле бензобака.

Адсорбер FORD Focus

Адсорбер заполнен примерно 0,5 – 1 кг активированного угля. Уголь действует как губка — поглощает и хранит пары топлива. Пары хранятся в канистре до тех пор, пока автомобиль не запустится, не нагреется и не поедет.

Затем ЭБУ открывает клапан продувки адсорбера, который позволяет вакууму впуска откачивать пары топлива в двигатель. Контейнер с углём соединен с топливным баком линией вентиляции.

В нормальных условиях адсорбер вызывает мало проблем. Так как уголь не изнашивается, он должен проработать весь срок службы автомобиля.

Наиболее распространенная проблема с угольной канистрой — неисправность клапана продувки или вентиляции. Вакуумные клапаны продувки могут быть проверены путем подачи вакуума непосредственно на клапан с помощью ручного вакуумного насоса.

Адсорбер ВАЗ

Клапан должен открываться и не пропускать вакуум, если он хороший. С продувочными клапанами соленоидного типа напряжение может подаваться непосредственно на катушку, чтобы увидеть, открывается ли клапан. Сопротивление соленоида также можно проверить с помощью мультиметра, чтобы увидеть обрыв или короткое замыкание.

Стратегия управления продувкой во многих поздних моделях систем EVAP может быть довольно сложной, поэтому лучший совет здесь — поиск диагностических процедур EVAP в сервисной литературе производителя.

Коды неисправностей EVAP

Если блок управления двигателя обнаруживает утечку в системе улавливания паров бензина, он устанавливает код ошибки в диапазоне от P0440 до P0457:

• P0440 — Неисправность системы EVAP.
• P0441 — Система EVAP, неправильная пропускная способность.
• P0442 — Обнаружена небольшая утечка системы EVAP.
• P0443 — Неисправность в цепи клапана продувки системы EVAP.
• P0444 — Обрыв в цепи клапана продувки системы EVAP.
• P0445 — Короткое замыкание в цепи клапана продувки системы EVAP.
• P0446 — Неисправность цепи клапана вентиляции системы EVAP.
• P0447 — Обрыв цепи в цепи клапана вентиляции системы EVAP.
• P0448 — Короткое замыкание в цепи клапана вентиляции системы EVAP.
• P0449 — Система EVAP, цепь электромагнитного клапана.
• P0450, P0451 — Датчик давления в системе EVAP.
• P0452 — Датчик давления в системе EVAP, низкий входной сигнал.
• P0453 — Датчик давления в системе EVAP, высокий входной сигнал.
• P0454 — Датчик давления в системе EVAP, прерывание сигнала.
• P0455 — Обнаружена утечка системы EVAP (большая утечка).
• P0456 — Обнаружена утечка системы EVAP (небольшая утечка).
• P0457 — Обнаружена утечка системы EVAP (крышка топливного бака).

Если вы обнаружите код неисправности P0440, P0455 или P0457 (большая утечка паров топлива), снимите крышку бензобака, осмотрите уплотнение на входе в заливную горловину и на нижней стороне крышки на наличие зазубрин, мусора или повреждений.

Трещины в уплотнительной манжете топливной горловины

Затем снова закрутите крышку и убедитесь, что она щелкнула хотя бы один раз, чтобы обеспечить плотное уплотнение.

Если причиной утечек была крышка бензобака, неисправность должна исчезнуть, а индикатор Check Engine погаснет при следующем запуске тестирования EVAP.

Если Check Engine остается включённым, проблема заключается в плохой крышке или большой утечке пара где-то в системе EVAP (скорее всего, пропускающий или неплотный продувочный шланг).

Неисправности вентиляционного клапана

Наиболее распространенная проблема с вентиляционным клапаном — это когда он заклинил или не закрывается. Это создает утечку системы EVAP и вызывает ошибку OBD2.

Например, в некоторых автомобилях Nissan и Infiniti неисправный клапан вентиляции часто вызывал код ошибки P0455 — утечка в системе EVAP.

Другая проблема заключается в том, что грязь и пыль могут попасть в клапан через вентиляционный шланг и вызвать его засорение. Это также активирует индикатор Check Engine. Известно, что некоторые грузовые автомобили GM имеют эту проблему, которая вызывает код ошибки P0466.

Ремонт включает в себя замену клапана и некоторые изменения в его настройке. Засоренный вентиляционный клапан может вызвать проблемы при заполнении топливного бака.

Скачать справочные материалы по EVAP

EVAP Nissan (pdf, 197 Кб)

EVAP Toyota (pdf, 148 Кб)

EVAP, GasCap, P0455, P0456 и утечки паров бензина

Система EVAP, она же Evaporative Emissions Control, отвечает за пары бензина. Мало-мальски подкованный человек понимает, что бензин легко испаряется, из-за чего топливный бак раздувается и внутри повышается давление. Чтобы избежать печальных последствий, инженеры сделали сообщение с окружающим миром (атмосферой), что позволяет сохранять постоянный объём топливного бака без его деформации. Было это в далёкие времена, когда об экологии сильно не задумывались, однако с тех пор много воды утекло и сейчас такой трюк в развитых странах не прокатит. Увы, наш рынок сбыта автомобилей нельзя назвать первосортным и достаточно большое количество автомобилей ездят с огрызком EVAP – производители сами на заводах урезают её.

Яркий тому пример концерн Крайслер. На внутренний рынок поставляются максимально экологичные автомобили, можете почитать материал про дизельный Гранд Чероки. У них даже существуют версии бензиновых машины PZEV (Partial Zero Emission Vehicle), но даже у «обычных» есть полноценная система улавливания паров, при проблемах с которой на приборной панели загорается Check Engine. Эта статья посвящена всем тем, кто купил машину из США и теперь не знает что с ней делать, ибо диагностов, заточенных на поиск проблем EVAP крайне мало даже в столице. Речь пойдёт про атмосферные двигатели, для турбированных подготовим отдельный материал.

1. Устройство EVAP.
2. Принцип работы.
   • Соленоид продувки
   • Клапаны бензобака
   • Адсорбер
   • Датчик утечки паров бензина
   • Датчик давления в баке
3. Диагностика.
4. Поиск утечек.

Устройство EVAP

Для начала определимся со всеми действующими элементами. Будьте готовы, далее пойдёт объёмная простыня, пересыпанная как адаптированным терминами, так и оригинальными из документации производителя.

Устройство системы EVAP

1. Фильтр адсорбера
2. Патрубок от фильтра к ESIM
3. Датчик утечки паров бензина
4. Угольный адсорбер
5. Шланг от бензобака к адсорберу
6. Шланг продувки (от соленоида к адсорберу)
7. Соленоид продувки
8. Шланг от коллектора к соленоиду продувки
9. Трубка датчика давления в бензобаке
10. Датчик давления бензобака

11. Трубка от датчика давления к заливной горловине
12. Крышка бензобака
13. Заливная горловина
14. Клапан MFCV
15. Трубка от многофункционального клапана к вентиляцонному
16. Вентиляционный клапан
17. Бензобак
18. Впускной клапан заливной горловины
19. Шланг от горловины к клапану

Принцип работы

Блок управления двигателем (PCM) контролирует работу системы улавливания паров топлива. Система использует принцип естественного вакуумного обнаружения утечек Natural Vacuum Leak Detection (NVLD) для определения целостности. Когда пары топлива накапливаются и выходят из бака, они попадают и хранятся в канистре с активированным углём (адсорбере) до тех пор, пока не отправятся во впускной коллектор во время продувки. PCM отслеживает отдельно две области: целостность системы и способность системы удалять пары из адсорбера во впускной коллектор.

В герметичной системе давление естественным образом увеличивается или уменьшается в зависимости от температуры. За это отвечает датчик утечки паров бензина Evaporative System Integrity Monitor (ESIM) Switch. Внутри стоит вакуумный переключатель, который «замыкается» при достижении калиброванного порога разрежения. Переключатель замкнут? Значит система не герметична и не протекает. По мере увеличения потока в системе продувки одновременно уменьшается давление, за которым следит датчик давления в топливном баке Fuel Tank Pressure (FTP). Таким образом между продувкой и давлением есть обратная взаимосвязь.

Соленоид продувки

PCM управляет при помощи широтно-импульсной модуляции (ШИМ) работой нормально закрытого соленоида продувки. Сам соленоид закрыт как во время прогрева двигателя после холодного старта, так и некоторое время после горячего. В обесточенном состоянии пары не удаляются из адсорбера. Двигатель переходит в режим замкнутого цикла после достижения заданной температуры и истечения таймера задержки. Соленоид открывается, вакуум впускного коллектора втягивает пары из адсорбера и отправляет их на дожиг в двигателе. PCM изменяет подачу паров бензина в зависимости от условий работы двигателя.

Клапаны бензобака

У бензобака три внутренних вентиляционных клапана. Во время заправки бензин поступает в бак через заливную горловину и вытесняет пары через клапан в адсорбер, чтобы соответствовать требованиям по утилизации (On-Board Refueling Vapor Recovery).

• Вентиляционный клапан. Паровой и жидкостный клапаны открыты при низком уровне топлива в баке. Когда он поднимается выше 75%, поплавковые клапаны начинают закрываться и полностью перекрывают ток бензина при стопроцентной заправке. Это препятствует попаданию бензина в адсорбер, рециркуляционную и продувочную трубки. Поплавковые клапаны срабатывают и в случае опрокидывания автомобиля.
• Клапан сброса давления. В бензобаке для паров есть около 10% пространства от полного объёма топлива, всё остальное при заправке или расширении уходит в адсорбер через поплавковый клапан.
• Обратный клапан заливной горловины. Впускной обратный клапан в нижней части заправочной горловины предотвращает попадание паров обратно в заливную горловину.

Адсорбер

Адсорбер наполнен гранулами активированного угля и не требует периодического обслуживания. Уголь улавливает поступающие пары бензина и отдаёт их во время продувки. На форуме разгорелся спор как именно происходит этот процесс, мол, уголь легко впитывает, но плохо отдаёт и нужно обрабатывать его перегретым водяным паром с последующим охлаждением, конденсацией и разделением на воду и бензин. Само собой, что в машине никто таким заниматься не будет. Производитель не указывает каким именно образом происходит десорбция паров, однако можно предположить с большой долей вероятности.

При атмосферном давлении, без подогрева адсорбента или обработки его десорбентом остаётся не так много вариантов, особенно когда конструкция должна быть максимально простой и безопасной. В указанные условия отлично вписывается короткоцикловая адсорбция, которая позволяет разделять практически любую газовую смесь. Адсорбер поглощает пары до состояния равновесия, после чего нужно регенерировать адсорбент, то есть удалить с его поверхности поглощённые компоненты. Это можно сделать либо повышением температуры, либо сбросом давления. Перечитайте раздел про соленоид продувки и всё станет на свои места. Соленоид открылся, за счёт разрежения в коллекторе давление внутри адсорбера падает и происходит десорбция. Главная отличительная особенность безнагревной адсорбции – парциальное давление адсорбирующихся компонентов при адсорбции больше, чем при десорбции.

Датчик утечки паров бензина

Датчик утечки паров бензина (ESIM) нормально разомкнутым вакуумным переключателем и нормально закрытыми клапанами сброса вакуума и давления. PCM использует ESIM для диагностики утечек EVAP с ошибками P0440, P0455 и P0456. Клапаны регулируют давление в системе между 250 Пa и -500 Пa. Когда вакуум в системе колеблется между -187 Па и -250 Па, он воздействует на диафрагму и замыкает вакуумный переключатель. На клеммах появляется напряжение, по которому PCM отслеживает открыт датчик (есть напряжение) или закрыт (напряжение отсутствует). Напряжение колеблется от 5 до 12 Вольт в зависимости от автомобиля.

Самый вредный элемент системы EVAP

Вакуумный предохранительный клапан поддерживает герметичность системы при заглушенном двигателе, при этом в него встроена защита от чрезмерного вакуумирования. При превышении пороговых значений клапан отходит от седла. Во время продувки клапан сброса вакуума внутри ESIM открывается, позволяя свежему воздуху через фильтр поступать в асдорбер для удаления паров. Клапан сброса давления отрабатывает как при заправке, так и при повышении температуры окружающей среды, нормализуя давление внутри бака.

Работа клапана в разрезе

1. Клапан давления
2. Связь с атмосферой через отдельный воздушный фильтр
3. Диафрагма
4. Вакуумный клапан
5. Адсорбер

К адсорберу прикреплён свой воздушный фильтр, причём крепится он максимально высоко рядом с заливной горловиной. Сделано это в первую очередь для передвижения по воде, чтобы она не попала внутрь адсорбера, ну и само собой для защиты системы продувки от грязи. Фильтр через шланг крепится к датчику улавливания паров бензина.

Этот клапан отсутствует в европейских комплектациях

Как мы уже раньше писали, машины для российского рынка идут с урезанной системой EVAP. Порой встречаются ситуации, когда на асдорбере нет датчика паров, яркие тому примеры Додж Калибр и Джип Компас. Если почитать форумы и поднять внутреннюю статистику, жалобы на GasCap и соответствующие ошибки идут именно от владельцев машин для внутреннего рынка США. Вполне вероятно, что наши экологические нормы на момент написания статьи подтянулись до зарубежных нормативов, однако далеко не факт, что логика программного обеспечения внутри PCM будет одинаковой для разных рынков.

Датчик давления в баке

Датчик давления топлива в баке расположен на рециркуляционной трубке заливной горловины, которая позволяет парам выходить из бака в момент заправки. PCM опирается на показания датчика для диагностики производительности системы продувки (P0441). Когда срабатывает соленоид продувки, PCM отслеживает изменение показаний датчика с течением времени и ждёт, чтобы значения давления/вакуума были ниже калиброванного порога. Когда соленоид продувки закрывается, PCM снова отслеживает изменения и теперь хочет получить значение выше калиброванного порога.

Диагностика

Для диагностики утечек системы EVAP используется только ESIM, данные с датчика давления внутри бензобака игнорируются. При выключенном зажигании происходит опрос состояния датчика улавливания паров бензина (ESIM). Если разомкнут, тест считается успешно пройденным и PCM благополучно засыпает. При замкнутом датчике PCM ждёт откалиброванное время и открывает соленоид продувки. В нормально функционирующей системе вакуум внутри адсорбера исчезнет и датчик разомкнётся. Если PCM видит, что ESIM всё ещё замкнут, он записывает в журнал событий отказ клапана. Два последовательных отказа приводят к Check Engine и ошибке P0452.

Для малых утечек паров есть накопительный монитор. Данные каждого действительного события добавляются к ранее записанным. Таймер PCM учитывает циклы запуска, работы и выключения двигателя для каждого события монитора утечек. Чтобы событие стало действительным и попало в монитор, должны выполниться следующие условия.

1. Цикл включения/работы двигателя не менее 2-5 минут. Таймер включения прекратит отсчёт максимум через 26 минут.
2. Как только двигатель заглушен, запускается соответствующий таймер. Существует двенадцатиминутная задержка, в течение которой PCM игнорирует данный ESIM.

Отсчёт таймера выключения двигателя будет продолжаться до тех пор, пока не будет выполнено одно из трёх условий:

• двигатель запущен без закрытия ESIM;
• PCM через 12 минут увидел закрытие ESIM;
• через 17,5 часов ESIM так и остался в открытом состоянии.

Монитор увеличивает таймеры сбоя до тех пор, пока оба не достигнут откалиброванного порога (двигатель включен — 100 минут, двигатель выключен — 70 часов). Когда только монитор нормальное закрытие датчка, таймеры обнуляются. Если PCM не обнаружил сигнал закрытия ESIM во время предыдущего цикла выключения зажигания, при холодном пуске происходит тест на утечку. Сразу после запуска, когда двигатель холодный, открывается соленоид продувки для создания вакуума в системе EVAP до откалиброванного значения, превышающего порог включения ESIM. Время прохождения теста варибируется в зависимости от общего обёма топлива на момент испытания.

• Если ESIM вообще на закрывается, значит либо он залип в открытом состоянии, либо система не в состоянии создать разрежение ниже –250 Па в течение калиброванного времени. Это общий отказ системы EVAP или ошибка P0440 – General EVAP System Failure.
• Если ESIM закрывается при появлении вакуума, PCM прекращает продувку и засекает время открытия клапана. Если он открывается ранее калиброванного значения времени, значит налицо большая утечка. После двух последовательных событий получаем ошибку P0455 – EVAP System Large Leak.
• Если ESIM закрывается при появлении вакуума и не открывается ранее калиброванного значения времени, значит больших утечек в системе EVAP нет. Тем не менее монитор малых утечек продолжает работать до достижения предельных значений. Если за это время не будет зафиксировано ни одного закрытия клапана, значит утечка небольшая и с соответствующей ошибкой P0456 – EVAP System Small Leak.

PCM сохраняет значение уровня топлива при выключении зажигания и сравнивает его при следующем включении. Если разница более 25%, запускается монитор больших утечек, при провале которого на приборной панели загорится GasCap, а в системе повиснет ошибка P0457 – EVAP System Loose Fuel Cap. Как показывает опыт, далеко не всегда в этом виновата крышка заливной горловины, вполне реально дело в кривом ESIM.

При диагностике системы EVAP важно понимать, что резкие перепады температуры могут повлиять на ваши результаты. Они могут замаскировать утечку слишком быстрым созданием вакуума, которые покрывает размеры утечки, либо создать видимость утечки внутри герметичной системы из-за чрезмерного накопления паров и резкого уменьшения вакуума.

Монитор продувки опирается только на данные датчика давления топлива в баке и игнорирует данные датчика улавливания паров бензина. Монитор продувки срабатывает только если монитор утечек зафиксировал слабую течь EVAP при последнем выключении зажигания. Поскольку диагностика обнаружения утечек может проверять герметичность системы топливного бака только при закрытом продувочном клапане, она не может определить, пережата ли продувочная линия между соленоидом и впускным коллектором или наоборот пропускает. При нормальной работе продувки давление внутри бака должно падать.

Монитор продувки висит в фоновом режиме при нормальной работе двигателя и отслеживает изменения давления в баке и разрежения в адсорбере. Если система замечает отклонения, она запускает принудительный тест, который может закончиться отказом системы продувки и ошибкой P0441 – EVAP Purge System Perfomance.

Поиск утечек

Поиск утечек дело муторное и требует определённой подготовки. Результаты проверок относительные, а не абсолютные, они могут отличаться в зависимости от размера бензобака, атмосферного давления, объёма и температуры топлива. Эти условия следует учитывать при анализе данных и принятии решения об утечке в системе. Не забудьте, что бак нужно заправить не более чем на девяносто пять процентов. Всего пять этапов тестирования, опираться будем на три основных показателя. Purge Duty Cycle – продувка, за которую отвечает соленоид под капотом. ESIM Switch State – датчик утечки на адсорбере, открыт или закрыт. Fuel Tank Pressure – давление в бензобаке в Паскалях.

1. Вентиляция системы. Включаем зажигание, выравниваем давление в системы с атмосферным. Для этого нужно либо открутить крышку заливной горловины, либо активировать на минуту сканером соленоид продувки. Последний способ более рационален, ибо мы не трогаем элементы, которые могут быть причиной утечки. Показания датчика давления топлива в баке могут быть не совсем равны нулю. Это нормально, они всё равно будут для вас отправной точкой. Датчик паров бензина должен быть разомкнут, замыкается он только в трёх случаях:

– сигнальный провод ESIM замкнут на землю;
– датчик залип в закрытом положении;
– клапан продувки не открывался при запуске двигателя.

2. Поиск утечек. Следим за показаниями 2-3 минуты при включенном зажигании, двигатель заглушен, система закрыта. Если утечек нет, система должна медленно создавать давление или вакуум в зависимости от того, нагревается она или остывает. Постоянное значение указывает либо на утечку, либо на то, что температура системы слишком стабильна. Изменение давления больше 200 Па за 1 минуту говорит о нестабильности системы для точного тестирования, что приводит к неверному результату.

3. Проверка клапана продувки. Смотрим на ESIM и FTP сразу после запуска двигателя в течение 5-10 секунд до включения продувки. Создаётся слабое разрежение из-за вытягивания топлива из бака, обычно между -25 и -50 Па. Если вакуум создаётся сразу после запуска двигателя вблизи или ниже точки регулирования ESIM (-500 Па), это указывает на утечку через соленоид продувки. Поскольку при диагностике производительности продувки вычисляется дельта изменения сигнала датчика давления в баке при подаче и отмене команды на очистку, это может привести к ошибке P0441 EVAP Purge System Perfomance.

4. Принудительная проверка течи. Продуваем систему достаточно долго, чтобы стабилизировать её и получить максимальное значение вакуума. Глушим двигатель при достижении приблизительно -500 Па. Продувка должна происходить максимально быстро, чтобы не перегреть топливо и сам бак, что может привести к слишком быстрому исчезновению вакуума на следующем этапе испытаний и ввести в заблуждение. Продувка отличается для каждого двигателя и конфигурации автомобиля: у одних машин продувка сама включается при запуске двигателя, у других двигатель нужно раскрутить до определённых оборотов. Оптимальный способ это заглушить двигатель после третьего этапа, через сканер запустить системный тест «Purge Vapors System Test» и следовать инструкциям на экране. Вакуум немного ниже точки регулирования во время продувки это нормально.

Если давление в топливном баке падает должным образом, но ESIM не замыкается, значит датчик либо застрял в разомкнутом состоянии, либо на него оборван один из проводов. Это может привести к коду неисправности P0440 General EVAP System Failure, поскольку эта ошибка возникает, когда переключатель ESIM не замыкается во время поиска большой утечки блоком PCM. Если переключатель ESIM замыкается, но давление в топливном баке изменяется слабо или не изменяется совсем, это указывает либо на ограничение в одной из линий между адсорбером и датчиком давление топлива в баке, либо на неисправный/залипший датчик. Прежде чем приговорить датчик, убедитесь, что на него приходит пять вольт. При обрыве питания сигнал датчика останется на среднем уровне и не изменится.

Если ESIM не замыкается и давление в топливном баке изменяется слабо или не изменяется совсем, налицо либо очень большая утечка, либо соленоид продувки не открывается при активации. Если создаваемый вакуум в 2–3 раза превышает ожидаемое значение, значит засорены вентиляционный шланг адсорбера, воздушный фильтр для связи с атмосферой или вентиляционный клапан ESIM. Это может создать сложности заправке на АЗС.

5. Проверка утечек. После создания и стабилизации максимального вакуума глушим двигатель и следим за показаниями FTP и ESIM. Нужно записать данные на только что заглушенном двигателе и сравнить через 3-4 минуты простоя. Показания датчика давления топливного бака должны быстро вернуться к точке регулирования сброса вакуума (приблизительно -500 Па) и стабилизироваться. Вакуум должен оставаться ниже -250 Па, а переключатель ESIM – замкнутым. Если показания давления в топливном баке быстро возрастают до нуля или больше -250 Па, а переключатель ESIM открывается в течение 3-4 минут, это указывает на утечку в системе. Нужно вернуться к четвёртому этапу.

Если вы успешно преодолели все этапы и на каждом получили нормативные значения, значит в данный момент проблема ушла по одной из причин:

– кривое программное обеспечение, нужно покопаться в сервисных бюллетенях и проверить свежее обновление прошивки;
– мусор застрял в соленоиде продувки или одном из предохранительных клапанов ESIM, но успешно самоустранился в процессе работы системы;
– ESIM неправильно установлен, корпус не вертикален и разъём не на 3 часа, из-за чего предохранительные клапаны не герметизируются должным образом.

При ошибке P0456 замена датчика/клапана меньшее из зол, вполне доступное по цене. В редких случаях утечка прячется и её приходится искать генератором дыма, углеводородным анализатором, мыльной пеной, вакуумметром и прочими весёлыми инструментами.

Само собой, что у каждого автомобиля есть своя специфика, однако Крайслер весьма скуп на информацию и не спешит ей делиться даже с инженерами. Как показывает наша практика, официально завезённые автомобили для нашего рынка не сталкиваются с проблемами системы EVAP, она их просто обходит стороной. В это же время в Штатах по статистике Департамента транспортных средств 18% всех поломок приходятся на систему улавливания паров бензина. Неприятно, ибо для нормальной работы ряда систем на приборной панели не должен гореть Check Engine. Как минимум с автозапуском сразу можете распрощаться до устранения.
