Датчик положение распределительного вала: Устройство и принцип работы датчика положения распредвала

Содержание

Зачем нужен датчик положения распредвала?: service_193 — LiveJournal

В отличие от датчика положения коленчатого вала (ДПКВ), он в системе не обязателен. Однако ненужным его не назовешь.

Начнем издалека. Вспомним, как выглядит осциллограмма сигналов ДПКВ:

Пачка импульсов между двумя промежутками — это один полный оборот коленчатого вала. Именно по ним блок управления определяет текущее положение коленвала. Приводом ГРМ (будь то цепь, ремень или шестерня) обеспечивается четкое соответствие положения распредвалов каждому положению коленчатого вала, и блок управления это соответствие знает. Конечно, мы не рассматриваем случаи явной неисправности — растяжения ремня/цепи, или неправильную их установку. Так вот, на исправном двигателе блоку управления этих показаний достаточно, чтобы определить положение коленвала и цилиндров.

Другое дело — пуск двигателя. Представим, что двигатель был заглушен в положении, соответствующем второму импульсу после перерыва.

Чтобы блок управления смог хотя бы «сориентироваться», где находится коленвал, ему нужно дождаться промежутка. То есть, это уже минимум один оборот коленвала. Далее нам нужно вспомнить, что один оборот коленчатого вала — это всего полоборота вала распределительного, и даже дождавшись промежутка, блок управления не может точно сказать, в каком из цилиндров сейчас будет фаза впуска. То есть, остается шанс впрыснуть смесь не в тот цилиндр, и впрыснутая смесь просто будет выброшена через открытые выпускные клапаны. Поэтому запуск двигателя в такой ситуации может занять не привычные полсекунды, а 2-5-10 секунд — в зависимости от конкретного мотора и прошивки его блока управления.

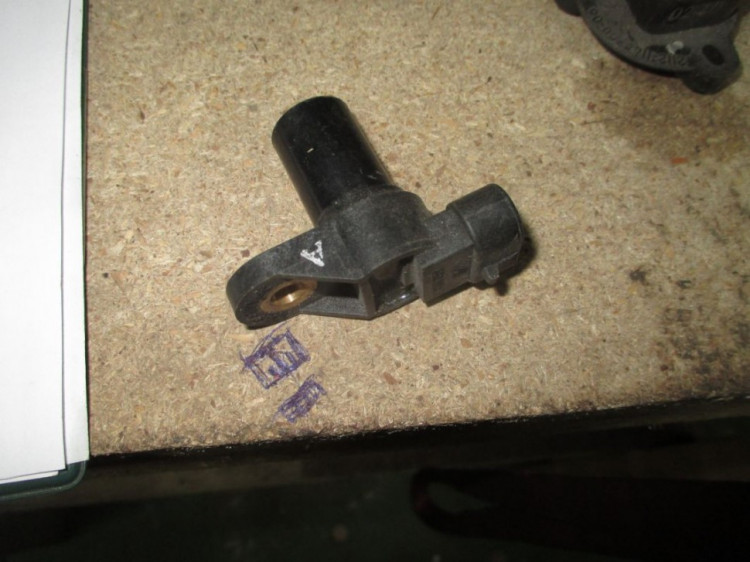

Поэтому в систему управления был добавлен еще один датчик — датчик положения распредвала (ДПРВ). Его еще могут называть «датчиком фазы». Конструктивно он полностью аналогичен с ДПКВ, а вот конструкция задающего диска на валу несколько отличается. Строго говоря, даже и называть его именно диском нельзя. Например, на двигателе ЗМЗ-406 это задающая пластина:

А на Z18XER эта конструкция посложнее, хотя слово «диск» к ней по-прежнему неприменимо:

Такая конструкция позволяет в результате получить примерно такую осциллограмму:

Картинка взята для примера, и скорее всего не соответствует тем двигателям, о которых шла речь выше

Благодаря дополнительным сигналам с ДПРВ блок управления сможет быстрее понять, «где он находится» и завести двигатель без лишних «холостых» оборотов коленчатого вала.

Кроме того, в случае растяжения цепи/ремня ГРМ, или при выходе из строя регуляторов фаз, блок управления по расхождению сигналов ДПКВ и ДПРВ может зафиксировать ошибку и зажечь лампу Check Engine, чем и сообщить водителю о поломке.

На некоторых системах, помимо этого, ДПРВ обеспечивает аварийный режим. При отказе ДПКВ система начинает ориентироваться на показания ДПРВ, и «льет» в оба цилиндра, которые могут соответствовать текущей фазе. И впрыск, и подача искры осуществляются очень приблизительно, но все же это позволяет худо-бедно завести двигатель и поехать к месту ремонта своими силами, а не обрывать телефоны эвакуаторов — каждый из которых вот именно сегодня не может.

А вот выход из строя ДПРВ к существенным проблемам не приведет — мотор от этого заводиться не перестанет, и машина посреди дороги не встанет. Что, конечно, не служит поводом оставлять без внимания поломки, связанные с этим датчиком.

Замена датчика положения распредвала

Основные функции

Прибор контролирует:

стабильность функционирования двигателя;
положение распредвала в определенный момент времени;
распределение горючей смеси, поступившей в цилиндры, и выхлопов.

ДПРВ отправляет на бортовой компьютер сведения, необходимые для зажигания и запуска двигателя. Без них транспортное средство не заведется и не сдвинется с места.

Устройство и принцип действия прибора:

Основной элемент — магнит, соединенный с распознающей системой.
В результате замыкания зубчика на распределительном вале прибор передает импульс (сигнал) на бортовой компьютер, который уже осведомлен о положении поршня.
Учитывая поступившую информацию, система точно впрыскивает горючее, формирует топливно-воздушную смесь, производит зажигание при запуске мотора.

Когда необходима замена датчика распредвала

Главная особенность электронных приборов — невозможность проведения диагностики без использования специального оборудования. Поверхностный осмотр позволяет проверить электрическую цепь и корпус запчасти на предмет отсутствия деформаций.

Предупредить появление проблем можно, обратив внимание на признаки неисправности ДПРВ:

Расход топлива резко увеличился. Внимательный водитель всегда знает, сколько горючего потребляет автомобиль при определенных условиях эксплуатации. Резкое увеличение данного показателя точно не останется незамеченным.
Регулярное превышение рабочей температуры мотора. Не стоит затягивать с диагностикой и ремонтом. Перегрев — основная причина выхода силового агрегата из строя.
Сигнал бортового компьютера. При возникновении проблемы на панели приборов загорается специальный индикатор. Игнорировать сигнал нельзя, требуется немедленная замена датчика положения распредвала.

Основные причины поломки ДПРВ:

Зубчатый диск вышел из строя.
Смещение в результате разрыва ушек крепления.
Значительное повышение температуры двигателя.
Во внутренней схеме устройства случаются короткие замыкания.

Особенности процесса замены

Замена датчика распредвала — задача, решение которой следует доверить профессионалам, так как речь идет об исправности силового агрегата и придется иметь дело с электроникой.

Автосервис MT-AVTO предлагает следующее:

Услуги квалифицированных и опытных автомехаников.
Проведение диагностики и ремонта с использованием специального оборудования.
Гарантию качества.

Замена датчика положения распредвала осуществляется с учетом рекомендаций производителя конкретного автомобиля. Каждый этап производственного процесса строго контролируется. При необходимости оказываются консультационные услуги относительно выбора нового прибора.

Ошибка P0340 – неисправность цепи датчика положения распределительного вала: симптомы, диагностика, ремонт

Если на панели приборов автомобиля загорелся значок Check Engine — это означает, что водителю необходимо обратиться в сервисный центр для выявления и решения проблемы. При подключении диагностического сканера мастера смогут выявить, что стало причиной для нотификации водителя о проблемах в двигателе. Одна из ошибок, которая приводит к надписи Check Engine на панели приборов, связана с датчиком распредвала и классифицируется под номером P0340.

Оглавление:
1. На что указывает ошибка P0340
2. При каких условиях диагностируется ошибка P0340
3. Симптомы ошибки P0340
4. Причины ошибки P0340
5. Как исправить ошибку P0340

На что указывает ошибка P0340

Ошибка P0340 носит название “Неисправность цепи датчика положения распределительного вала”.

Ее нельзя отнести к категории критичный, то есть, с такой ошибкой можно эксплуатировать автомобиль. Но при этом машина значительно потеряет в мощности и будет расходовать больше топлива, поэтому с решением причины возникновения ошибки P0340 тянуть не стоит.

Датчик положения распределительного вала в автомобиле играет важную роль. Как можно понять из его названия, он в момент времени способен определить, в каком положении находится распределительный вал. Данная информация требуется для корректной работы двигателя. Она поступает на электронный блок управления автомобиля, и тот, на ее основе, принимает решение для лучшего момента впрыска топлива форсункой.

Обратите внимание: Когда электронный блок управления, на основе данных о положении распределительного вала, контролирует момент впрыска форсунками, это называется фазированный впрыск. Если ЭБУ по некоторым причинам не получает информацию о положении распределительного вала, он переключает работу форсунок в режим попарно-параллельного впрыска.

При каких условиях диагностируется ошибка P0340

Важно: В зависимости от программного обеспечения электронного блока управления, приведенные ниже условия формирования ошибки P0340 могут варьироваться по некоторым параметрам.

В большинстве ЭБУ заложено программным обеспечением формирование в памяти ошибки P0340 при следующих условиях:

В течение 5 секунд вращения стартера от датчика распределительного вала не поступает информация;
При частоте вращения от 500 оборотов в минуту на ЭБУ автомобиля на направляется информация от датчика распределительного вала.

В зависимости от настроек электронного блока управления, формирование ошибки P0340 может происходить не за один, а за несколько циклов.

Обратите внимание: Некоторые ЭБУ при отсутствии сигнала с датчика распределительного вала, пользуются информацией с датчика распределительного вала. Поэтому ошибка P0340 часто формируется одновременно с ошибками, которые сигнализируют на проблему с поступлением данных от датчика распределительного вала.

Симптомы ошибки P0340

Водитель может самостоятельно по “поведению” двигателя автомобиля определить, какая ошибка зафиксирована электронным блоком управления. Можно назвать следующие симптомы, которые указывают, что имеются проблемы с датчиком распределительного вала, что потенциально ведет к ошибке P0340:

Двигатель работает нестабильно на холостых оборотах. В зависимости от программного обеспечения, заложенного в ЭБУ, поведение на холостом ходу у автомобилей с ошибкой P0340 может несколько отличаться. Некоторые моторы просто начинают глохнуть, если не поддерживать обороты нажатием на педаль акселератора;

Трудности с пуском двигателя. В некоторых ситуациях автомобиль может вовсе не заводиться, но чаще всего P0340 приводит к тому, что для старта мотора приходится дольше крутить стартер, что, соответственно, негативно сказывается на самом устройстве, а вместе с тем и на аккумуляторной батарее;
Автомобиль заметно “тупит” при разгоне. Поскольку электронный блок управления не может работать с ошибкой P0340 в оптимальном режиме, водитель почувствует заметные потери мощности. Динамика автомобиля сильно снизится — он станет значительно хуже набирать скорость. При движении в горку вовсе скорость может снижаться, поскольку мотору будет тяжело набирать обороты из-за неоптимального режима работы;
Пропуски зажигания. Данную проблему можно заметить по снижению мощности двигателя и по необычным звукам его работы. Пропуски зажигания часто называют “троением двигателя”;
Повышение расхода топлива. Поскольку электронный блок управления не сможет оптимизировать работу впрыска, возникнет повышенный расход топлива. Достигать повышенный расход может 20% от начального расхода.

Как отмечалось выше, вместе с перечисленными проблемами сигнализировать водителю о проблеме с датчиком распределительного вала будет горящая на приборной панели лампочка Check Engine.

Причины ошибки P0340

Несмотря на тот факт, что ошибка P0340 указывает на проблему с датчиком распределительного вала, крыться ее причина может не только в неисправности самого датчика. Можно выделить 3 причины, которые приводят к возникновению такой ошибки:

Повреждение датчика распределительного вала. Это первое, что приходит в голову при обнаружении диагностическим сканером ошибка P0340. Но при этом данная проблема не сильно распространенная, поскольку конструкция датчика положения распределительного вала крайне простая. По сути, там нечему особо ломаться.
Проблемы с проводкой, которая передает сведения от датчика распределительного вала к электронному блоку управления. Эта неисправность является причиной ошибки P0340 на автомобилях гораздо чаще. От датчика отходят три провода — масса, сигнальный и питание. При повреждении любого из них возникнет рассматриваемая ошибка. Они могут банально перетереться, либо повредится их изоляция из-за чего они начнут замыкаться друг с другом.
Проблема с клеммами или контактами. Не только сами провода могут препятствовать передаче информации, но и загрязненные или окисленные клеммы датчика или разъемы электронного блока управления.

Выше рассмотрены три наиболее частые причины, которые приводят к ошибке P0340. При этом, можно также отметить и четвертую ошибку — это неисправность самого электронного блока управления. Возникает она крайне редко, и при такой проблеме в целом будут проявляться другие симптомы, а диагностический сканер выдаст массу ошибок, а не только P0340. Но бывают случаи, когда, при постороннем вмешательстве, например, в ходе перепрошивки ЭБУ, возникают частичные программные сбои, которые, в том числе, могут вести к ошибке P0340.

Как исправить ошибку P0340

Если в результате проверки электронного блока управления диагностическим сканером была выявлена ошибка P0340, следует придерживаться определенного алгоритма действий, чтобы обнаружить источник проблемы.

Но перед тем как приступать к поиску причины ошибки P0340, необходимо убедиться, что данная ошибка действительно имеет место быть. Не исключено, что проблема записалась в память в результате временной неисправности, которая сама по себе устранилась. Попробуйте для начала сбросить ошибку P0340 из памяти ЭБУ — это можно сделать с помощью диагностического сканера или отключив на полминуты минусовую клемму аккумуляторной батареи автомобиля. После этого проедьте немного на машине, чтобы сформировать условия, которые позволят ЭБУ записать в память ошибку, при ее наличии.

Если ошибка P0340 повторно диагностируется электронным блоком управления автомобиля, можно переходить к процедурам для ее устранения:

Первым делом нужно убедиться, что сам датчик установлен правильно и прикреплен надежно. Посмотрите, нет ли проблем с защелкой, которая фиксирует крепление. Если она обломана — это может привести к сложностям в грамотном получении и передачи данных.
Далее проверьте сам датчик. Нужно убедиться, что фирма и характеристики датчика соответствуют тем, которые рекомендуются производителем. Также проверьте момент затяжки гайки, которая крепит датчик. В случае, если установленный датчик подобран неверно — замените его на верный.
Убедитесь, что клеммы датчика не имеют дефектов, которые препятствовали бы передаче сигнала. Если на них присутствуют следы окислов, потребуется их удалить. Это можно сделать с помощью специальных жидкостей, либо затерев ржавчину.
Следующий шаг — убедиться, что правильно работает сам датчик. Самый простой способ — установить на его место заведомо рабочий датчик, после чего сбросить ошибку из памяти ЭБУ и проверить, не возникает ли она снова. Если возникает, то проблема не в датчике.
Последний шаг самый сложный — это проверка проводки, из-за которой чаще всего и диагностируется ошибка P0340. Нужно убедиться, что нигде провода не оборвались и не перетерлись. Это можно сделать, если последовательно проверить целостность проводов от датчика распределительного вала до электронного блока управления при помощи мультиметра, включенного в режим измерения сопротивления. Убедитесь, что нет проблем с целостностью проводов, а также с сопротивлением изоляции.

Если описанным выше способом обнаружить проблему в датчике распределительного вала обнаружить не получилось, необходимо обратиться в сервисный центр, который способен проверить правильность работы электронного блока управления.

Загрузка…

Датчика положения распредвала: неисправности и как поменять

Современные двигатели имеют довольно сложное устройство и управляются электронным блоком управления на основе сигналов датчиков. Каждый сенсор отслеживает определенные параметры, характеризующие работу мотора в текущий момент времени, и передает информацию в ЭБУ. В данной статье рассмотрим один из важнейших элементов системы управления двигателем – датчик положения распределительного вала (ДПРВ).

Где находится датчик положения распредвала

На большинстве машин ДПРВ находится в районе головки блока цилиндров. Чтобы найти его, необходимо ориентироваться на положение распределительного вала. Он может находиться с левой или правой части двигателя. Место расположения датчика распредвала варьируется в зависимости от марки и модели. Обычно его можно найти возле верхней части местоположения ремня или в защищенных частях проводки, расположенной в передней части двигателя. Также иногда ДПРВ устанавливают в задней части ГБЦ. А некоторые автопроизводители ставят в специальном отсеке под капотом (примером служат автомобили марки General Motors).

Ниже приводим несколько примеров расположения ДПРВ на разных машинах.

ДПРВ на Опель Астра

ДПРВ на ВАЗ 2114

ДПРВ на VW Polo

Принцип работы датчика положения распредвала

Датчик положения распредвала На ДФ подаётся напряжение, возбуждающее магнитное поле катушкой датчика. Задающая метка, попадая в это поле, создаёт скачкообразное его изменение, которое воспринимает датчик и преобразует в электрический импульс, посылаемый в электронный блок управления (“мозги”) двигателя. Функционирование датчика распредвала основано на эффекте Холла. Устройства подобного типа называются датчиками Холла и широко применяются в современной технике – бензопилы, косы и т.д.

Отсутствие подвижных деталей делает их в несколько раз надёжнее, чем, допустим, применение контактных систем зажигания. Аналогичное устройство считывает угол поворота коленчатого вала. Сигналы обеих обрабатываются ЭБУ по заданной программе. Датчик распределительного вала отвечает за своевременную подачу напряжения на топливные форсунки. На бензиновых двигателях обычно делается метка, указывающая на фазу ГРМ, соответствующая нахождению поршня первого цилиндра в верхней мёртвой точке.

На современных дизельных моторах таких меток (реперов) несколько, для регистрации угла (фазы) на каждом цилиндре. Это позволяет точнее сформировать сигнал, открывающий форсунки. Дизельные топливные системы Common Rail предусматривают точное управление процессом сгорания топливной смеси, для чего топливо может впрыскиваться форсункой несколько раз во время одной вспышки. Это, в свою очередь, требует точности определения фазы. Именно для этого и нужен датчик распредвала. Кроме того, на двигателях с гидравлической подстройкой фаз сигналы ДПРВ, обработанные ЭБУ, позволяют изменять подачу масла в гидромуфты за счёт изменения напряжения, подающегося на управляющие соленоиды (например, на двигателях BMW).

Диагностика

К признакам неисправности относятся следующие симптомы:

увеличенный расход топлива;
проблемы с запуском;
нестабильная работа мотора.

Диагностику и определение того, что нужна замена датчика распредвала, можно осуществить своими руками. Лампа диагностики автомобиля – это первый и самый простой способ узнать, что с Вашим автомобилем что-то не так. В случае загорания иконки «Check engine» на приборной панели, необходимо произвести компьютерную диагностику. Считать коды ошибок можно в специальная инструкции по эксплуатации, которая прилагается к каждому автомобилю.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

Нестабильная работа мотора на холостых оборотах и в процессе движения.
Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
холодный пуск двигателя становится затрудненным;
на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Справка. Срок эксплуатации элемента довольно продолжительный. На автомобилях отечественного производства ресурс достигает 80–100 тыс. км, импортного – 150 тыс. км. При поиске причин неисправности вы можете ориентироваться на указанные периоды.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА – КАК ПРОВЕРЯТЬ?

Каждый водитель должен знать, как проверить датчик распредвала. В случае обнаружения проблем в работе двигателя, при проведении диагностики нужно проверить в первую очередь сам ДПРВ. Осуществить подобную диагностику лучше всего тестером (мультиметром). Проверка проходит поэтапно:

для начала нужно убедиться в том, что в электрической цепи имеется напряжение. Сделать это можно следующим образом: при включенном зажигании проверяем напряжение на проводках, подходящих к разъему. В случае не обнаружения нужно обратить внимание в первую очередь на проводки, вся проблема может быть именно в них.
проверяем заземление (наличие отрицательного заряда) с корпусом ДВС;
далее подключаем провода вольтметра к сигнальному проводу разъема и корпусом для получения «-». При проворачивании стартером изменения в напряжении будут происходить с заметным изменением на вольтметре в пределах 0-5 В. В случае отсутствия изменений показаний, нужно заменить датчик распредвала.

Как убедиться в работоспособности ДПРВ?

Простейший способ проверить датчик распредвала – подключить к диагностическому разъему машины автомобильный сканер или компьютер с установленной программой, соответствующей марке авто. Если элемент неисправен, то после запуска двигателя устройство покажет следующие коды ошибок:

P0340 – отсутствует сигнал определителя положения распредвала;
P0341 – фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
P0342 – в электрической цепи ДПРВ слишком низкий уровень сигнала;
P0343 – уровень сигнала от измерителя превышает норму;
P0339 – от датчика поступает прерывистый сигнал.

Поскольку подавляющее большинство автолюбителей не имеет в своем распоряжении сканеров и ноутбуков с программным обеспечением, практикуется более доступный способ – проверка цифровым мультиметром. Диагностика производится в 3 этапа:

Визуальный осмотр проводки и прозвонка цепи на предмет обрыва.
Измерение исходящего тока на управляющем контакте ДПРВ.
Проверка работоспособности методом приближения к металлическому предмету.

На первом этапе необходимо убедиться в целостности проводки и надежном контакте соединительной колодки. Внимательно осмотрите подводящие кабели на предмет изломов, трещин и оплавления изоляции. Прозвонка токонесущих жил и поиск обрыва выполняется тем же мультиметром. Не забудьте почистить контакты разъема от окисления.

Проверив электропроводку, переходите к диагностике самого датчика распределительного вала. Вместо штатных зажимов типа «крокодил» на тестере нужно использовать провода с иглами, чтобы не пришлось мудрить с подключением к соединительной колодке. Диагностические работы ведутся в следующем порядке:

Откройте крышку капота и отыщите на головке цилиндров ДПРВ. Обычно элемент ставится на торце двигателя или боковой стенке ГБЦ рядом с ним.
Пользуясь электрической схемой автомобиля или данными по конкретной модели датчика, определите расположение двух контактов питания и третьего провода, идущего к контроллеру.
Включите зажигание и замерьте напряжение между массой машины и управляющим контактом элемента (на автомобилях ВАЗ это средний провод, обозначенный буквой «С»). Нормальные показания мультиметра – не менее 90% от напряжения питания, то есть, 12 * 0,9 = 10,8 В.
Если полученные значения ниже нормы, датчик неисправен и подлежит замене. В противном случае выполняйте третий этап проверки.

Для окончательной диагностики деталь придется снять с двигателя. Как правило, элемент вставлен в отверстие на головке цилиндров и прикручен одним болтом. Открутите его, извлеките ДПРВ и вытрите от моторного масла. Колодку с проводами не отсоединяйте.

Подключив мультиметр к среднему контакту и массе авто, вновь включите зажигание. Поднесите близко к торцевой части элемента стальной предмет (например, рожковый ключ), отслеживая показания дисплея. Работоспособный датчик должен отреагировать на приближение металла падением напряжения до значений 0,2–0,4 В.

Если проверка датчика распредвала железным предметом не изменила показаний тестера, ДПРВ однозначно следует поменять. Приобретая новую деталь, учитывайте один момент: даже оригинальные запчасти могут продаваться без тонкого уплотнительного кольца. Придется найти и купить его отдельно либо использовать старый уплотнитель при условии, что материал не потрескался и не «задубел».

Как поменять датчик

Очень часто владельцы автомобилей при выявлении поломки датчика распредвала сомневаются в своих возможностях и доверяют ТС работникам автосервиса. Но ведь замена датчика распредвала – миссия выполнимая, даже для новичков.

Накидные ключи и хорошая отвертка – это все необходимые инструменты для замены. Прежде чем начать процедуру замены, нужно убрать защитный кожух ГРМ. Помните, что при выполнении «операции» по замене ДПРВ нужно быть предельно аккуратным. Если какая-то деталь свалится внутрь «организма» автомобиля, дополнительной работы не избежать.

Датчик положения распредвала VOLKSWAGEN Polo 2, 3, 4, 5 (Фольксваген Поло)

766 грн

Нет на складе

Тип датчика: Датчик Холла
Тип датчика: Датчик Холла

664 грн

Нет на складе

Тип датчика: Датчик Холла
Длина кабеля [мм]: 445 мм
Количество полюсов: 3 полюс
Цвет кожуха: черный
Длина кабеля [мм]: 445
Тип датчика: Датчик Холла
Количество полюсов: 3
Цвет кожуха: черный

626 грн

Нет на складе

Дополнительно необходимые артикулы (номер артикула): 9001-935
Идентификационный номер исполнения штекерного разъема: Angled Plug
Альтернативный ремкомплект: Harness: 9001-935

804 грн

Нет на складе

Вид коробки передач: для коробки передач

670 грн

Нет на складе

Высота [мм]: 24 мм
Сопротивление [Ом]: 900 Ом
Длина кабеля [мм]: 570 мм
Количество присоединений: 3
Дополнительный артикул / дополнительная информация 2: с кабелем

665 грн

Нет на складе

0 грн

Нет на складе

В интернет магазине Dimavto. com любой покупатель-автолюбитель может выбрать и купить Датчик положения распредвала на volkswagen Polo 2, 3, 4, 5 с объемом двигателя на 1.0, 1.2, 1.3, 1.4, 1.6, 1.7, 1.8, 1.9 литров таких производителей BOSCH, Delphi, ERA, FACET, FAE, HANS PRIES, MEYLE, VALEO, Vernet. Если у вас имеются вопросы, или они появились в процессе выбора, и это мешает вам определиться с окончательным решением, вам придет на помощь наша служба поддержки. Это поможет вам правильно выбрать именно те запчасти, которые соответствуют модели вашего автомобиля.

Успех поиска необходимой детали в нашем магазине обусловлен наличием широчайшего ассортимента запчастей, поставляемых нам от производителей с разных частей мира. Политика нашего магазина основывается на тщательной проверке качества продаваемых у нас запчастей и их соответствия высшим стандартам. Все продаваемые у нас товары имеют оригинальное происхождение. Каждый покупатель покупая Датчик положения распредвала для Фольксваген Поло 2, 3, 4, 5 подбирает автозапчасть по той схеме поиска из огромного каталога, которая ему больше подходит.

Параметры поиска запчастей:

По товарному коду;
По производителю и модели автомобиля.
С помощью подсказок специалиста по запчастям.

Выбранный товар можно сразу забрать в корзину на сайте в режиме онлайн, либо позвонить по телефону 096 258 29 80 или 066 663 64 31 или 093 630 27 55 и сделать заказ лично.

Наш магазин широко представляет автозапчасти не только по наименованиям известных производителей, но и по группам агрегатов и узлов. По нашему каталогу можно легко отыскать и купить дефицитные элементы ходовой, редко встречающиеся запчасти двигателя, надежные детали для тормозной и рулевой систем, коробки передач, а также других узлов автомобиля.

С помощью каталога наши покупатели могут не просто отыскать необходимый им товар, но и прочитать его характеристики. У нас можно увидеть детальное изображение товара по фотографиям и видеороликам. Наша ценовая политика всегда прозрачна и доступна.

Для того чтобы вам было проще разобраться в особенностях запчастей Датчик положения распредвала и их совместимости с Фольксваген Поло по году выпуска, модификации и разновидностям автомобиля, лучше перестраховаться и уточнить нюансы с нашими менеджерами.

Прежде чем приобрести для замены Датчик положения распредвала , лучше посоветоваться со специалистами. Предупредительная осторожность поможет вам без проблем заменить старую запчасть на новую с первого раза. Для этого наши менеджеры гарантированно помогут вам с выбором и быстро оформят покупку с доставкой.

Ошибка P0343 — Датчик “A” положения распределительного вала, банк 1

Определение кода ошибки P0343

Ошибка P0343 указывает на наличие проблемы, связанной с датчиком положения распределительного вала, который рассчитывает частоту вращения и положение распределительного вала и отправляет данные на модуль управления АКПП (PCM). PCM использует полученную информацию для управления впрыском топлива и моментом зажигания.

Что означает ошибка P0343

Ошибка P0343 является общим кодом ошибки, который указывает на слишком высокое напряжение в цепи датчика положения распределительного вала. Данный датчик является электромагнитным и подключается к вращающейся части распределительного вала для фиксирования положения зубьев, а также хода каждого поршня для того, чтобы компьютер автомобиля мог управлять впрыском топлива и моментом зажигания. При изменении положения распределительного вала создаются различные зазоры, которые меняют магнитное поле для изменения напряжения датчика. Если PCM автомобиля обнаружит, что напряжение в цепи датчика положения распределительного вала является слишком высоким по сравнению со значением, указанным в технических условиях производителя, в его памяти сохранится ошибка P0343.

Причины возникновения ошибки P0343

Наиболее распространенной причиной возникновения ошибки P0343 является попадание моторного масла или влаги на сигнальный провод датчика положения распределительного вала. Другими причинами являются:

Неисправность датчика положения распределительного вала
Износ или повреждение провода заземления
Износ или повреждение провода питания
Неисправность стартерного двигателя
Низкий уровень заряда или полный разряд аккумуляторной батареи
Неисправность PCM

Каковы симптомы ошибки P0343?

Основными признаками возникновения ошибки P0343 являются падение мощности двигателя, неустойчивая работа двигателя, пропуски зажигания в цилиндрах двигателя, заглохание двигателя, а также наличие проблем с запуском двигателя.

Как механик диагностирует ошибку P0343?

Сначала механик визуально осмотрит датчик положения распределительного вала, а также его провода на наличие каких-либо повреждений. В случае если на датчик или его провода попала влага или моторное масло, механик очистит необходимые компоненты, используя очиститель электрических контактов или спирт. Затем он удалит коды ошибок с памяти компьютера и повторно проверит систему, чтобы выяснить, появляется ли ошибка P0343 снова. Если код ошибки появится снова, проблема, скорее всего, заключается в неисправности самого датчика. Механик проверит работу датчика с помощью мультиметра и, при необходимости, заменит его. Затем он снова очистит код ошибки с памяти компьютера и проведет тест-драйв автомобиля, чтобы проверить работу установленного датчика.

Общие ошибки при диагностировании кода P0343

Наиболее распространенной ошибкой при диагностировании кода P0343 является использование некачественных запасных частей. При замене каких-либо компонентов рекомендуется использовать оригинальные запчасти, а не детали сомнительного качества. Также ошибкой является не устранение утечки моторного масла, которая часто является причиной выхода из строя датчика положения распределительного вала.

Насколько серьезной является ошибка P0343?

Ошибка P0343 является довольно серьезной, так как при ее появлении могут возникнуть проблемы с управляемостью автомобиля, что может быть опасно. Поэтому при обнаружении данного кода рекомендуется как можно скорее обратиться к квалифицированному специалисту для диагностирования и устранения ошибки.

Какой ремонт может исправить ошибку P0343?

Для устранения ошибки P0343 может потребоваться:

Замена датчика положения распределительного вала
Замена поврежденных проводов и соединителей
Очистка проводов
Устранение утечки моторного масла

Дополнительные комментарии для устранения ошибки P0343

Ошибка P0343 обычно появляется в автомобилях марки Chevrolet, Kia, Volkswagen и Hyundai, как правило, 2003-2005 годов выпуска. Также следует отметить, что вместе с кодом ошибки P0343 могут появляться другие коды ошибок, связанные с датчиком положения распределительного вала.

Нужна помощь с кодом ошибки P0343?

Компания — CarChek, предлагает услугу — выездная компьютерная диагностика, специалисты нашей компании приедут к вам домой или в офис, чтобы диагностировать и выявлять проблемы вашего автомобиля. Узнайте стоимость и запишитесь на выездную компьютерную диагностику или свяжитесь с консультантом по телефону +7(499)394-47-89

Ошибка P0368 на автомобилях Тойота — причины, способы устранения ошибки P0368 на Toyota

Ошибка P0368, выявляемая при проведении компьютерной диагностики систем и узлов автомобилей марки Тойота, означает, что наблюдается слишком высокий уровень сигнала на входе цепи датчика положения распредвала «B» (ряд 1).

Возможные причины ошибки

Привести к появлению такого сигнала может несколько основных неисправностей в работе транспортного средства.

На выпускных клапанах в цепи датчика, определяющего, в каком положении находится распределительный вал, произошли обрыв или короткое замыкание.
Работа датчика, фиксирующего положение распределительного вала (ряд 1) нарушена (для выпускного клапана).
Нарушение наблюдаются в функционировании блока управления силовым агрегатом.

Способы устранения

Чтобы устранить данную ошибку, в наших технических центрах применяется следующий алгоритм.

На первом этапе проверяется состояние электрической цепи, питающей датчик положения распределительного вала выпускных клапанов. Если требуется, выполняется его ремонт.
Проверяется, верно ли установлен датчик.
Тестируется задающий ротор распределительного вала, обслуживающего выпускные клапаны первого ряда. Трещин и деформаций быть не должно.
Проверяются фазы газораспределения (ряд 1). Если необходимо, они регулируются.
Также проверяются синхронизирующие метки и при необходимости — выставляются.

В ситуации, когда все приведенные выше действия не позволяют выявить причину неисправности и устранить ее, вероятна техническая неисправность силового агрегата. Наши специалисты выполняют все необходимое, чтобы обнаружить и исправить поломку.

Применение современного диагностического оборудования и высокая квалификация специалистов позволяют находить причину нарушений в работе автомобиля в самых сложных случаях — и возвращать нормальную работоспособность транспортному средству за короткое время.

Чтобы подобрать удобное для себя время визита в наши технические центры, обращайтесь к менеджерам продаж компании по телефону или через форму заказа обратного звонка на сайте.

Запись на ТО

Amazon.com: Набор из 3 датчиков положения распределительного вала — подходит для 3.5L, 4.0L V6 Nissan Altima, Murano, Maxima, 350Z, Quest, Pathfinder, Infiniti FX35, G35, QX45, M35

Как и все остальное, датчики изнашиваются, корродируют или загрязняются. Это по существу ослепляет компьютер и вызывает ужасную лампочку проверки двигателя. Вы можете приобрести или подготовить считыватель кодов и прочитать свои коды OBD, что очень поможет вам при установке.

Внимательно изучите информацию, чтобы убедиться, что эта деталь подходит для вашего автомобиля.

Применимость:

Инфинити

2003-2008 Infiniti FX35 3.5L V6
2003-2007 Infiniti G35 3.5L V6
2002-2004 Infiniti I35 3.5L V6
2006-2008 Infiniti M35 3.5L V6

Nissan

2003-2006 Nissan 350Z 3.5L V6
2002-2006 Nissan Altima 3.5L V6
2005-2014 Nissan Frontier 4.0L V6
2002-2008 Nissan Maxima 3.5L V6
2003-2007 Nissan Murano 3.5L V6
2012-2014 Nissan NV1500 4.0 L V6
2012-2014 Nissan NV2400 4.0L V6
2013-2014 Nissan NV3500 4.0L V6 / 5.8L V8
2005-2012 Nissan Pathfinder 4.0L V6
2004-2009 Nissan Quest 3.5L V6
2005- 2014 Nissan Xterra 4.0LV 6

В коплект входит:

3 X Датчик положения распредвала / коленчатого вала, как показано на рисунке.

Инструкция по установке:

Датчики положения распределительного вала могут быть расположены на головке цилиндров, крышке клапанов, крышке ГРМ или на корпусе привода, выступающем из блока цилиндров.
Датчик положения распределительного вала является входом в компьютерную систему двигателя или модуль управления зажиганием.
Датчик кулачка определяет положение распределительного вала для правильного зажигания и последовательности включения топливной форсунки.Датчик также необходим компьютеру для правильной идентификации пропусков зажигания в цилиндре.

Замена датчика положения распределительного вала Обслуживание и стоимость

Что такое датчик положения распределительного вала?

Датчик положения распределительного вала контролирует положение распределительного вала и передает эти данные в бортовую компьютерную систему автомобиля. Эта компьютерная система работает с датчиками и другими устройствами, чтобы двигатель работал. По данным датчика положения распределительного вала (CPS) топливные форсунки знают, когда открывать огонь.

Когда датчик неисправен, компьютер не знает, когда запускать форсунки, и может вообще не запускать их. Ошибочные показания могут также нарушить синхронизацию зажигания, что повлияет на экономию топлива в автомобиле. Этот датчик используется вместе с датчиком положения коленчатого вала для контроля угла опережения зажигания. Этот датчик часто выходит из строя из-за утечки тепла и масла из-за того, где он расположен.

Имейте в виду:

Повреждение датчика положения распределительного вала часто вызвано утечками масла; в этом случае вам может потребоваться замена или ремонт другой части вашего автомобиля.
При замене датчика положения распределительного вала необходимо следить за выравниванием ремня газораспределительного механизма, чтобы жидкости не попадали в область установки датчика положения.
При установке некоторых датчиков положения распределительного вала необходимо обновить программное обеспечение.
Ремни ГРМ, датчики массового расхода воздуха и датчики положения коленчатого вала могут вызывать код неисправности для датчика положения распределительного вала.

Как это делается:

Просканируйте тестовый компьютер на наличие кодов неисправностей.
Точечные испытания согласно блок-схемам.
Снимите и замените датчик положения коленчатого вала.
Очистить коды неисправностей.
Проверить исправность и тест-драйв автомобиля.

Наша рекомендация:

Датчик положения распределительного вала не проверяется в большинстве регулярных служб, но на вашем автомобиле есть предупреждающие знаки, когда датчик начинает выходить из строя. Поскольку он отправляет информацию на распределительный вал, когда датчик начинает выходить из строя, у вашего двигателя возникнут проблемы.Вашему двигателю может быть трудно включаться, оставаться включенным, работать на холостом ходу или работать плавно. Контрольная лампа Check Engine также должна загореться.

Какие общие симптомы указывают на необходимость замены датчика положения распределительного вала?

Автомобиль глохнет или не заводится.
Автомобиль с трудом ускоряется (не поддерживает скорость).
Проверьте двигатель горит.
Осечки в автомобиле.
Автомобиль спотыкается или шумит при запуске.
Автомобиль плохо ходит или едет неровно.

Насколько важна эта услуга?

Датчик положения распределительного вала передает ценную информацию о положении распределительного вала в компьютерную систему управления. Компьютерная система использует информацию от датчика положения, чтобы определить, когда нужно впрыснуть больше топлива. Без информации датчика компьютер не будет правильно впрыскивать топливо, и ваш автомобиль будет глохнуть или разбрызгиваться.

Как снять и заменить датчик распредвала автомобильного двигателя

Узнайте, как заменить датчик распредвала двигателя вашего автомобиля.Мы — команда сертифицированных механиков ASE, которые создали это руководство по обслуживанию, чтобы помочь вам сэкономить деньги.

Как это работает?

Датчик положения распределительного вала вашего двигателя предназначен для подсчета оборотов распредвал внутри двигателя во время его работы. Используя металлический таймер где-нибудь на распредвале, это датчик использует магнитное поле, которое создается, а затем разрушается, что считается за единицу. революция. Эта информация затем отправляется на компьютер автомобиля и затем фигурирует в уравнении операционной программы.Этот датчик может иметь сокращение от CMP или CMS.

Где это находится?

Датчик кулачка расположен в клапанной крышке рядом с верхней частью двигателя или они могут быть расположены спереди или сзади на головке блока цилиндров, как на картинке. ниже.

СПОНСИРУЕМЫЕ ССЫЛКИ

Признаки неисправного датчика распредвала

Когда датчик кулачка выходит из строя, он заставит загореться индикатор проверки двигателя и выдать код неисправности.Оно может также вызвать резкую работу двигателя, когда автомобиль находится на крейсерской скорости или на холостом ходу. Из-за отсутствие информации обратной связи с компьютером эта проблема датчика может вызвать двигатель спотыкается или колебания. Хотя некоторые думают, что двигатель не запустится, если этот датчик сработает. но это просто неправда, потому что компьютер всегда будет использовать коленчатый вал датчик угла поворота, позволяющий двигателю работать.

Что идет не так?

Внутри кулачкового датчика есть медные провода небольшого сечения, которые могут тепло и вибрация двигателя.Со временем эти обмотки могут сломаться или короткое замыкание, которое мешает датчику считывать магнитные вращение распредвала.

Насколько безопасно водить машину?

Когда датчик угла поворота распредвала выходит из строя, одна часть необходимой информации работать двигатель теряется. К счастью, на компьютере хватит информация от остальных датчиков, чтобы двигатель работал. В Затем компьютер заменит отсутствующие данные альтернативным значением.Этот действие вызывает двигатель потерял небольшое количество мощности и экономии топлива.

Стоимость услуг

Стоимость обслуживания датчика положения распределительного вала

зависит от производителя и местоположения. датчик. Если вы выполняете работу в ремонтной мастерской или у дилера, будет стоить от 180 до 250 долларов США. В то время как если вы выполняете работу Сам датчик будет стоить от 25 до 65 долларов США.

СПОНСИРУЕМЫЕ ССЫЛКИ

Каков срок службы кулачковых датчиков?

Эти датчики должны служить в течение всего срока службы автомобиля и в большинстве случаев, но как со всей электроникой они могут выйти из строя в любой момент.

Посмотрите видео!

Затем следуйте инструкциям, чтобы получить дополнительные советы и информацию, которая регулярно обновляется.

Приступим!

Начните с того, что автомобиль стоит на ровной площадке в парке с выключенным двигателем и комплект аварийного тормоза. Хотя внешний вид двигателя будет отличаться, процесс аналогичен для большинства автомобилей. Вы можете получить запасную часть и инструменты на Amazon или местный магазин запчастей или автомобильный дилер.

Необходимые инструменты и материалы

СПОНСИРУЕМЫЕ ССЫЛКИ

Запасной датчик угла поворота распредвала
Набор инструментов
Защитные очки и перчатки

Шаг 1

Снимите датчик распредвала: Найдите датчик, осмотрев переднюю часть, задняя и верхняя часть двигателя. Эти датчики находятся в поле зрения и будут к ним прикрепите двух- или трехжильный соединитель.

Используйте небольшую отвертку с плоским лезвием (стандартную) или кирку, чтобы отсоединить электрический разъем. язычок для снятия разъема с датчика.Осторожно вытащите разъем из датчик. Он может немного застрять из-за герметичного уплотнения внутри разъем, который не допускает попадания влаги.

Используя торцевой ключ на 8 или 10 мм (в большинстве случаев), снимите распределительный вал. болт крепления датчика, повернув его против часовой стрелки. Обычно бывает только один болт.

СПОНСИРУЕМЫЕ ССЫЛКИ

Иногда эти болты могут быть перетянуты на заводе, что вызывает резьба болта растягивается и ослабевает.Осмотрите резьбу на предмет повреждений. и при необходимости замените болт.

Возьмитесь за датчик и вращающим движением вытащите датчик из корпус. Это тоже может немного застрять из-за уплотнительного кольца круглого сечения. предназначен для контроля моторного масла.

После извлечения датчика из корпуса или крепления проверьте электрические клеммы на предмет повреждения и коррозия, которые ухудшают работу датчика.

Шаг 2

Установить новый датчик распредвала: После старого датчик был удален, протрите его, чтобы вы и сравните новый датчик с обеспечить правильную установку.Убедитесь, что датчик имеет новое кольцевое уплотнение во избежание утечка масла после установки нового датчика. Иногда будет быть незаметным обновлением производителя датчика, которое изменит его внешний вид немного.

СПОНСИРУЕМЫЕ ССЫЛКИ

Используйте магазинное полотенце, чтобы очистить место, чтобы избежать протечек. Затем примените небольшое количество моторного масла или WD40 на кольцевое уплотнение и осторожно опустите датчик на место. Масло помогает смазать уплотнение, что поможет Избегайте повреждения уплотнения во время установки.

Вставьте крепежный болт и заведите его вручную, чтобы избежать перекрестной резьбы. Избегайте заворачивания болта при использовании гнезда.

Используйте небольшой торцевой ключ или гаечный ключ и затяните крепление датчика. болт. Этот болт не обязательно должен быть очень затянут, потому что он удерживает только датчик. на месте. Согласно спецификации крутящий момент составляет около 2 фунтов.

СПОНСИРУЕМЫЕ ССЫЛКИ

Осмотрите разъем проводки, чтобы убедиться, что на нем нет жира и грязи. и коррозия.При необходимости очистите перед установкой на новый датчик. Осмотрите проводку разъема, потому что обычно в этом месте возможны поломки. происходить.

Надежно установите электрический разъем, протолкнув его внутрь по направлению к разъем. Когда он будет полностью установлен, вы должны услышать щелчок.

После установки нового датчика дважды проверьте крепление. болт и соединение для обеспечения правильной установки.После завершения ремонта подключите свой считыватель кодов, чтобы очистить коды и запустить двигатель. Сканер кода выдаст сообщение «ПРОЙДЕН», свидетельствующее об успехе вашей работы.

Есть вопросы?

Если у вас есть вопросы по датчикам фаз газораспределения, посетите наш форум. Если тебе нужно автомобиль За советом по ремонту обращайтесь к нашему сообществу механиков, которые с радостью помогут. Наш сервис всегда на 100% бесплатный.

СПОНСИРУЕМЫЕ ССЫЛКИ

Надеемся, вам понравилось это руководство и видео.Мы создаем полный набор руководства по ремонту автомобилей. Пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены ежедневно.

Статья опубликована 08.08.2021

Основы датчиков положения коленчатого вала и распределительного вала

Для систем зажигания без распределителя требуется датчик положения коленчатого вала (CKP), а иногда также датчик положения распределительного вала (CMP). Эти датчики служат в основном для той же цели, что и датчик зажигания и спусковое колесо в электронном распределителе, с той лишь разницей, что основной сигнал синхронизации считывается с коленчатого вала или гармонического балансира, а не с вала распределителя.Это устраняет колебания момента зажигания, которые могут возникнуть в результате износа и люфта в цепи привода ГРМ и распределительной шестерне. Это также устраняет корректировку времени (или неправильную регулировку, в зависимости от обстоятельств).

На автомобилях 1996 года с бортовой диагностикой II (OBD II) датчик положения коленчатого вала также используется для обнаружения изменений скорости вращения коленчатого вала, вызванных пропусками зажигания. Если компьютер обнаружит их достаточно, он загорится или мигнет индикатором Check Engine или Service Engine Soon, чтобы сообщить водителю, что у него возникла проблема.

РАЗЛИЧНЫЕ ТИПЫ ДАТЧИКОВ ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

Существует множество различных типов датчиков положения коленчатого вала. Один из них — датчик положения кривошипа на эффекте Холла, который считывает показания металлического «прерывающего» кольца с выемкой на задней стороне гармонического балансира. Впервые это было использовано на ранних двигателях (и турбинах) GM 3.8L V6 Buick с последовательным впрыском топлива (SFI) с катушечным зажиганием с компьютерным управлением (C3I) без распределителя. Датчик положения кривошипа подает сигнал включения-выключения на модуль управления трансмиссией (PCM), который компьютер использует для отслеживания оборотов двигателя и положения кривошипа.Система также использует отдельный датчик положения кулачка вместо оригинального распределителя, чтобы информировать PCM о фазах газораспределения. Это позволяет PCM определять правильную последовательность зажигания, которую он затем использует для управления как форсункой, так и моментом зажигания. Ford использует аналогичную установку на своем 5,0-литровом двигателе V8 с зажиганием без распределителя.

Другой тип датчика положения коленчатого вала, который использует GM, — это «комбинированный датчик», который вы найдете установленным на передней части двигателей 3.0L и 3300 V6. GM называет это комбинированным датчиком, потому что датчик положения кривошипа содержит пару переключателей на эффекте Холла, которые генерируют два отдельных сигнала.На задней стороне гармонического балансира есть два зубчатых кольца прерывателя. Одно кольцо имеет три выемки, которые заставляют один из переключателей на эффекте Холла генерировать три сигнала положения кривошипа за каждый оборот. На другом кольце есть только одна выемка, из-за чего другой переключатель на эффекте Холла генерирует одиночный «синхроимпульсный» сигнал, который ECM использует для расчета частоты вращения и момента зажигания.

Другой вариант комбинированного датчика — это система «быстрого запуска», используемая на двигателе GM 3800. Пара переключателей на эффекте Холла установлена на шкиве кривошипа, в то время как датчик кулачка установлен на распределительном механизме.Один сигнал кривошипа генерирует 3 импульса на оборот, а другой — 18. Это позволяет модулю катушки «синхронизироваться» с двигателем быстрее, так что двигатель запускается почти мгновенно.

Третий тип датчика положения коленчатого вала — это магнитный датчик, который считывает прорези, вырезанные в кольце-отражателе в центре коленчатого вала, на гармоническом балансире или маховике. Эта установка используется на двигателях GM с системами прямого зажигания (DIS) на двигателях 2,0 л, 2,5 и 2,8 л и интегрированным безраспределительным зажиганием (IDI) на двигателях 2.3L Quad 4, а также многие двигатели Ford, Chrysler и импортные.

В приложениях GM кольцо реактора кривошипа имеет шесть равноотстоящих пазов, разнесенных на 60 градусов. Седьмой паз расположен на расстоянии 10 градусов от одного из других, поэтому датчик кривошипа будет генерировать дополнительный «синхроимпульс» на каждом обороте. Затем PCM использует эту информацию для расчета правильного зажигания и синхронизации форсунок. Датчик этого типа необходимо аккуратно разместить так, чтобы воздушный зазор находился в пределах 0,050 дюйма от реактивного кольца коленчатого вала.

ДИАГНОСТИКА ДАТЧИКОВ CKP и CMP

Самый быстрый способ проверить датчики коленвала и / или распределительного вала на автомобиле 1995 года или новее с OBD II — это подключить диагностический прибор и проверить коды неисправностей.

P0335 …. Датчик положения коленчатого вала Цепь

P0336 …. Диапазон / рабочие характеристики цепи датчика положения коленчатого вала

P0337 …. Низкий входной сигнал цепи датчика положения коленчатого вала

P0338 …. Положение коленчатого вала Высокий входной сигнал цепи датчика A

P0339 …. Прерывистый сигнал в цепи датчика положения коленчатого вала

P0340 …. Цепь «A» датчика положения распределительного вала (блок 1 или отдельный датчик)

P0341 …. Датчик положения распределительного вала A ‘Диапазон / рабочие характеристики цепи (банк 1)

P0342…. Низкий входной сигнал цепи датчика положения распределительного вала «А» (ряд 1)

P0343 …. Высокий входной сигнал цепи датчика положения распределительного вала «А» (ряд 1)

P0344 …. Цепь датчика положения распределительного вала «А» Прерывистый (ряд 1)

P0345 …. Цепь датчика положения распределительного вала «А» (ряд 2)

P0346… Диапазон / рабочие характеристики цепи датчика положения распределительного вала «А» (ряд 2)

P0347 … . Низкий входной сигнал цепи датчика положения распределительного вала «А» (ряд 2)

P0348 …. Высокий входной сигнал цепи датчика положения распределительного вала «А» (ряд 2)

P0349…. Прерывистый сигнал в цепи датчика положения распределительного вала A (банк 2)

Вы также можете использовать диагностический прибор для проверки наличия сигнала частоты вращения коленчатого вала, если двигатель запускается, но не запускается из-за отсутствия искры (что часто является признаком того, что датчик положения коленвала не работает).

На автомобилях до OBD II вы можете использовать диагностический прибор для проверки кодов или использовать ручную процедуру прошивки кода для считывания кодов. В приложении GM до OBD II код неисправности 12 при проворачивании коленчатого вала будет указывать на то, что опорный сигнал не генерируется.В приложениях Ford до OBD II код 14 будет указывать на проблему с сигналом датчика положения коленчатого вала, который Форд называет сигналом «PIP» (Profile Ignition Pick-up).

ПРОВЕРКИ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ПОЛОЖЕНИЯ

Независимо от того, является ли датчик положения коленчатого вала магнитным или переключателем на эффекте Холла, большинство проблем можно связать с неисправностями в жгуте проводов. Нарушение напряжения питания датчика, цепи заземления или обратной цепи может вызвать потерю важнейшего сигнала синхронизации, в результате чего двигатель проворачивается, но не запускается.

Кроме того, на некоторых автомобилях повреждение кольца датчика с выемкой на коленчатом валу, гармонического балансира или маховика может вызвать неустойчивый сигнал датчика коленчатого вала.

При поиске и устранении предполагаемой проблемы с датчиком положения коленчатого вала, вы должны следовать диагностическим блок-схемам в сервисной литературе производителя транспортного средства, чтобы изолировать неисправный компонент при наличии кода неисправности, в противном случае невозможно узнать, есть ли проблема с запуском без искры. неисправен модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания.

Магнитные датчики можно проверить, отсоединив электрический разъем и проверив сопротивление между соответствующими клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать от 500 до 900 Ом. При проверке этих датчиков всегда сверяйтесь со спецификациями испытаний производителей автомобилей. Очевидно, что если вы видите показание нулевого сопротивления (короткое замыкание) или бесконечное (разомкнутое) показание, датчик неисправен и его необходимо заменить. Если смотреть на осциллограф, магнитный датчик кривошипа будет генерировать сигнал, подобный приведенному ниже:

Формы сигналов цифрового и аналогового датчика кривошипа, как они появляются на осциллографе DSO.

Хороший магнитный датчик положения кривошипа должен вырабатывать переменный ток при запуске двигателя, поэтому проверка выходного напряжения при запуске двигателя — еще один тест, который можно выполнить. При подключенном датчике измерьте выходное напряжение на соответствующих клеммах, проворачивая двигатель. Если вы видите не менее 20 мВ на шкале переменного тока, датчик исправен, а это означает, что неисправность, вероятно, связана с модулем, катушкой, проводкой или компьютером.

Датчики положения коленчатого вала на эффекте Холла обычно имеют три вывода; один для подачи тока, один для земли и один для выходного сигнала.Для подачи сигнала датчик должен иметь напряжение и заземление, поэтому сначала проверьте эти клеммы с помощью аналогового вольтметра. Выходной сигнал датчика можно проверить, отсоединив катушку и проворачивая двигатель, чтобы увидеть, выдает ли датчик сигнал напряжения. Стрелка вольтметра должна подпрыгивать каждый раз, когда жалюзи проходят через переключатель на эффекте Холла. Если наблюдать на осциллографе, вы должны увидеть прямоугольную форму волны (см. Выше), которая изменяется по частоте.

Если ваша диагностика выявляет неисправный датчик кривошипа, единственный вариант — заменить его.В датчиках на эффекте Холла датчик должен быть правильно выровнен с кольцом прерывателя, чтобы генерировать чистый сигнал. Любое трение или помехи могут вызвать проблемы с холостым ходом, а также повреждение датчика. Магнитные датчики положения коленчатого вала должны устанавливаться с надлежащим воздушным зазором, который обычно находится в пределах 0,050 дюйма от реактивного колеса на коленчатом вале.

ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА

На многих двигателях с безраспределительной системой зажигания и последовательным впрыском топлива датчик положения распредвала используется для информирования модуля управления двигателя о положении распределительного вала относительно коленчатого вала.Контролируя положение кулачка (что позволяет модулю управления определять, когда впускные и выпускные клапаны открываются и закрываются), модуль управления может использовать вход датчика положения кулачка вместе с входным сигналом датчика положения коленчатого вала, чтобы определить, какой цилиндр работает в двигателе. последовательность приближается к верхней мертвой точке. Затем эта информация используется модулем управления двигателем для синхронизации импульсов последовательных топливных форсунок, чтобы они соответствовали порядку включения двигателя. В некоторых приложениях для определения угла опережения зажигания также требуется входной сигнал от датчика положения распределительного вала.

Датчик положения распределительного вала может быть магнитным или с эффектом Холла и установлен на крышке привода ГРМ над шестерней распределительного вала, на конце головки блока цилиндров в верхнем распределителе или в специальном корпусе, заменяющем распределитель (в случае некоторых приложений GM). Работа и диагностика практически такие же, как и у датчика положения коленчатого вала.

Вопросы о датчиках положения коленчатого вала:

Управляет ли датчик коленвала опережения зажигания?

Да.Датчик кривошипа выдает базовый сигнал синхронизации, который сообщает компьютеру двигателя об относительном положении поршней при вращении коленчатого вала. Затем управляющий сигнал используется компьютером двигателя для расчета угла опережения зажигания. Тот же сигнал датчика кривошипа также используется для определения момента впрыска топлива, а на двигателях с регулируемым синхронизацией клапана для изменения момента распредвала по мере необходимости для оптимизации производительности, выбросов и экономии топлива.

Может ли неисправный датчик коленчатого вала помешать запуску моего двигателя?

Да.Сигнал от датчика кривошипа сообщает компьютеру двигателя, что двигатель запускается. Если сигнал отсутствует, компьютер не может установить правильную синхронизацию зажигания и синхронизацию топливной форсунки. Отсутствие сигнала датчика кривошипа также может препятствовать работе топливного насоса при проворачивании двигателя.

Может ли неисправный датчик коленчатого вала заглохнуть двигатель?

Да. Если сигнал от датчика кривошипа слабый или неустойчивый, компьютер двигателя может потерять опорную синхронизацию, что приведет к пропуску зажигания или остановке двигателя.

Почему не работают датчики кривошипа?

Датчик кривошипа может выйти из строя по одной из нескольких причин. Коррозия или повреждение проводки датчика могут помешать его сигналу. Коррозия, повреждение или несоосность спускового колеса, считываемые датчиком кривошипа, также могут нарушить сигнал. Внутренний электрический сбой внутри самого датчика, такой как обрыв проводки или короткое замыкание, или трещина в изоляции, может быть результатом производственного дефекта или воздействия чрезмерного тепла.

Где находится датчик кривошипа?

Расположение датчика кривошипа зависит от двигателя. Он может быть расположен в передней части двигателя рядом с гармоническим балансиром коленчатого вала, или он может быть расположен в задней части двигателя рядом с маховиком, или он может быть расположен где-то в нижней средней части блока двигателя, чтобы он мог читать зубчатое колесо спускового механизма на коленчатом валу.

Насколько сложно заменить неисправный датчик кривошипа?

Зависит от расположения датчика.Если до него относительно легко добраться, его можно просто заменить. Ослабьте болт, удерживающий датчик на месте, вытащите его и вставьте новый датчик. Однако на некоторых автомобилях датчик действительно скрыт под землей, и до него трудно добраться. Перед заменой датчика, возможно, придется удалить другие компоненты.

Сколько стоит новый датчик кривошипа?

Это зависит от года выпуска / марки / модели вашего автомобиля, а также от того, где вы покупаете новый датчик. Сменные датчики для некоторых автомобилей (в первую очередь, европейских производителей класса люкс), как правило, дороже, чем датчики более распространенных отечественных, корейских и японских производителей.Цены могут варьироваться от менее 20 долларов за новый датчик кривошипа до более 200 долларов! Будьте готовы заплатить самую высокую цену, если купите датчик кривошипа у дилера новых автомобилей. Розничные магазины автозапчастей и интернет-магазины обычно предлагают лучшие цены. Мы советуем покупать датчик NAME BRAND (например, ACDelco, Bosch, Denso, NAPA, Wells и т. Д.) Или оригинальные запасные части OEM. Избегайте недорогих безымянных датчиков, которые часто являются дешевыми подделками, которым не хватает долговечности, как у OEM или фирменных деталей.

Сколько будет стоить замена датчика кривошипа?

Это зависит от того, где у вас ремонтируют автомобиль (если вы не делаете это самостоятельно).Помимо стоимости самого датчика, вам придется оплатить трудозатраты на установку датчика. Плата за труд будет варьироваться в зависимости от времени, необходимого для замены детали. Замена легко заменяемого датчика может занять всего 20 минут или меньше, в то время как сенсор, который действительно трудно достать, может занять до часа. Тарифы на рабочую силу в магазине обычно колеблются от 75 до 125 долларов в час. Продавцы новых автомобилей и специалисты по импорту обычно взимают самые высокие ставки оплаты труда, в то время как независимые ремонтные мастерские обычно взимают меньшую плату.Таким образом, ваш общий счет за ремонт может варьироваться от менее 100 долларов до более 300 долларов.

Статьи по теме:

Двигатель не запускается, нет искры

Системы зажигания с катушкой над свечой (COP)

Системы зажигания без распределителя (DIS)

Системы зажигания без распределителя (с несколькими катушками)

Осмысление датчиков двигателя

Общие сведения о системах управления двигателем

Модули управления трансмиссией (PCM)

Все о бортовой диагностике II (OBD II)

Обнуление диагностики OBD II

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Требуется Информация в заводском руководстве по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Sensor Guide охватывает основы датчиков двигателя.
Хороший обучающий и справочный ресурс!

Признаки неисправного датчика положения распределительного вала и стоимость замены

Распределительный вал — очень важный компонент двигателя автомобиля. Его самая большая задача — управлять впускными и выпускными клапанами, он также может приводить в действие другие компоненты, такие как топливный насос, масляный насос и насос гидроусилителя рулевого управления.

Учитывая, что распредвал отвечает, возможно, за самое важное в автомобиле, а именно за скорость впуска и выпуска, многие симптомы могут появиться, если что-то неисправно.

Может быть немного сложно отличить распределительный вал от коленчатого вала не только из-за схожего названия, но и из-за того, что они работают вместе.

Распределительный вал соединен с коленчатым валом при помощи зубчатого ремня или цепи привода ГРМ. Это важно, поскольку коленчатый вал также определяет положение поршней, делая весь процесс синхронным.

Если датчик положения распределительного вала неисправен, синхронный процесс может быть нарушен, что приведет к появлению нескольких симптомов.

В этой статье мы расскажем все о неисправном датчике положения распределительного вала, включая стоимость замены и диагностику.

Чтобы узнать больше о том, как все работает, чтобы ваша машина двигалась, обязательно ознакомьтесь с нашей статьей о том, как работает автомобильный двигатель.

Что такое датчик положения распределительного вала?

Точно так же, как коленчатый вал работает вместе с распределительным валом, работают их соответствующие датчики. Датчик положения распределительного вала отправляет информацию в блок управления двигателем, который, в свою очередь, использует эту информацию для питания двигателя.

Блок управления двигателем и распределительный вал вместе с датчиком следят за тем, чтобы в камеру сгорания добавлялось соответствующее количество топлива и воздуха, и она зажигалась точно в нужный момент.

Если выяснится, что распределительный вал не работает должным образом, у вашего автомобиля могут быть проблемы с запуском, ускорением или остановкой.

Признаки неисправного датчика положения распределительного вала

Поскольку датчик положения распределительного вала играет важную роль, может возникнуть много проблем, если он неисправен.

Чаще всего возникают следующие симптомы:

Проверить свет двигателя
Заглохший двигатель
Не удается завести автомобиль
Неровный холостой ход
Пониженная мощность двигателя
Недостаточный расход топлива

Все эти симптомы могут проявляться по отдельности или вместе. В большинстве случаев индикатор проверки двигателя загорается вместе с одним или несколькими симптомами.

В тексте ниже будет объяснен каждый из перечисленных симптомов, чтобы вы могли лучше понять проблему, которая связана с датчиком положения распределительного вала.

Проверьте свет двигателя

Наиболее частым признаком неисправности датчика положения распределительного вала является загорающаяся лампа проверки двигателя.

Как всегда, когда загорается лампочка, очень сложно определить, в чем проблема. Чтобы получить более четкое изображение, вы должны сканировать свой автомобиль на наличие кодов ошибок с помощью сканера OBD2.

Если у вас нет сканера OBD2, вы всегда можете отнести машину к механику. Как правило, не следует водить машину, если горит индикатор, так как это может привести к большему ущербу.

Если вы знаете причину, по которой загорелся индикатор двигателя, вы можете отвезти машину в магазин при условии, что профессиональный механик или кто-то другой дал зеленый свет.

Во многих случаях может сработать так называемый «ограниченный режим » . Это функция безопасности, которая ограничивает мощность и скорость вашего автомобиля, чтобы защитить все компоненты.

Как правило, вы можете отвезти свою машину в ближайший магазин, если включен режим хромоты. Так же, как и индикатор проверки двигателя, режим хромоты может исчезнуть, когда вы выключите и снова включите двигатель.

Двигатель остановлен

Более серьезный и, к счастью, редкий симптом — заглохание двигателя. Это может произойти, когда вы находитесь на парковке или едете по дороге.

Последний сценарий очень серьезен. Поэтому, если вы заметили, что ваш двигатель неожиданно заглохнет, вообще не садитесь за руль.

Эта проблема возникает из-за того, что не происходит сгорания, так как топливо или воздух не попадают в камеру сгорания в нужный момент.

Не удается завести автомобиль

Этот симптом связан с описанным выше.Поскольку датчик не работает оптимально, двигателю будет сложно включиться.

Как и почти любой другой симптом, это может быть вызвано множеством причин. Другие причины, по которым автомобиль не заводится, могут быть связаны с неисправным стартером, забитым топливным фильтром, разряженной батареей или по другим причинам.

Грубый холостой ход

Когда все в порядке, мало кто ценит хороший и стабильный холостой ход. Однако, когда холостой ход грубый, это очень заметно для типичного парня или девушки в автомобиле.

Если датчик положения распределительного вала неисправен, грубый холостой ход происходит из-за несинхронного сгорания в цилиндрах.

Неровный холостой ход также может быть следствием неисправности топливного насоса или клапана рециркуляции ОГ. Какой бы ни была причина, важно знать, что вызывает резкий холостой ход. Для этого могут потребоваться дополнительные инструменты и тестирование.

Пониженная мощность двигателя

Уменьшение мощности двигателя происходит двумя способами. Либо снижение мощности связано с режимом торможения в качестве меры предосторожности, либо сообщение отсутствует, либо на приборной панели не виден свет, и автомобиль едет грубо.

Вы можете заметить снижение мощности двигателя при разгоне или просто падение оборотов двигателя при движении накатом или на холостом ходу.

Также может проявляться как вибрация при ускорении. Все это происходит из-за неэффективного сгорания и пропусков зажигания в цилиндрах двигателя.

Плохой газ, пробег

Поскольку датчик распределительного вала выдает неверную информацию блоку управления двигателем, в камеру сгорания может быть впрыснуто ненормальное количество топлива.

Не только будет впрыскиваться больше топлива, но и сгорание будет происходить в неоптимальное время, что приведет к большему количеству несгоревшего топлива и, в свою очередь, к плохому расходу газа.

Этот симптом может быть труднее заметить, поскольку он происходит в течение длительного времени, и вы, как водитель, должны знать, какой расход топлива обычно расходуется на вашем автомобиле.

Стоимость замены датчика положения распределительного вала

Если выяснится, что у вас неисправен датчик положения распределительного вала, вам нужно будет заменить его на новый. Если вы знакомы с работой на своем автомобиле, вы даже можете сделать это самостоятельно!

Заменить датчик несложно, но он может находиться в труднодоступном месте.Поэтому для его замены может потребоваться некоторое терпение.

С точки зрения покупки нового датчика, он будет стоить в среднем от $ 90 до $ 140 . Стоимость рабочей силы вернет вам долларов 70 до 100 долларов .

Как и в случае любой другой замены, на стоимость влияет тип автомобиля, а также мастерская. Премиальные бренды и представительства почти всегда дороже.

В любом случае, ожидайте заплатить в общей сложности от 160 долларов до 240 долларов за замену датчика положения распределительного вала.

Сводка

Датчик положения распределительного вала — небольшой, но очень важный для двигателя вашего автомобиля. Он обеспечивает своевременное сгорание топлива и воздуха в камере сгорания двигателя.

Он работает в тесном контакте с коленчатым валом, а также с блоком управления двигателем. Если датчик не работает должным образом, может возникнуть множество симптомов.

Обычно загорается индикатор проверки двигателя. Другие симптомы включают плохой расход бензина, грубый холостой ход, остановку двигателя и потерю мощности двигателя.

Все симптомы трудно различить. В большинстве случаев лучше оставить машину профессиональному механику и устранить проблему.

Сломанный датчик положения распределительного вала подлежит замене и обойдется вам в размере от 160 долларов до 240 долларов . Цена зависит от того, на какой машине вы ездите, а также от ремонтной мастерской, которая выполняет работы.

Если у вас есть подходящие инструменты и терпение, вы также можете заменить датчик самостоятельно. В этом случае единственное, что вам нужно сделать, это купить новый датчик, который стоит от $ 90 до $ 140 .

P0340 — Датчик A положения распределительного вала (CMP), банк 1 неисправность цепи — TroubleCodes.net

Код неисправности	Местоположение неисправности	Возможная причина
P0340	Датчик A положения распределительного вала (CMP), банк 1 неисправность цепи	Проводка, датчик CMP, ECM

Мы рекомендуем Torque Pro

Что означает код P0340?

Правильно работающий двигатель — это, по сути, точное время взрыва на бензине.В зависимости от частоты вращения двигателя (RPM) и нагрузки блок управления двигателем (ECU) регулирует время и количество впрыска топлива, синхронизацию искрового зажигания, а в случае двигателей с регулируемыми фазами газораспределения (VVT) — впускной и выпускной клапаны. корректировки сроков. ЭБУ использует два основных датчика времени и положения: датчик положения коленчатого вала (часто CKP) и датчик положения распределительного вала (часто CMP). Если на двигателе с VVT две группы, то датчиков положения распредвала будет два.

Датчик положения распределительного вала реагирует на зубчатое колесо на распределительном валу, что дает ЭБУ постоянную информацию о его скорости и положении.Конечно, CMP расположен на двигателе, обычно где-то на головке блока цилиндров, поэтому он передает данные CMP в ЭБУ по проводам. Если ЭБУ не может обнаружить сигнал CMP, он установит DTC P0340 или DTC P0345 — Неисправность цепи датчика положения распределительного вала. Если ваш двигатель имеет только один CMP, такой как рядный четырехцилиндровый, единственный доступный код CMP — для банка 1, P0340. С другой стороны, двигатели V6 или V8 имеют два банка, банк 1 и банк 2, и, следовательно, будут иметь два CMP, поэтому DTC P0345 будет относиться к банку 2.Датчик A указывает, что неисправность возникает в цепи датчика положения распределительного вала, относящейся к впускному распределительному валу. Коды датчика B относятся к выпускному распредвалу.

Каковы общие причины кода P0340?

В зависимости от года выпуска, марки и модели код неисправности DTC P0340 или P0345 может иметь ряд причин. Вот некоторые из самых распространенных.

Неисправный датчик — если катушка датчика разомкнута или закорочена, сигнал не будет генерироваться.
Плохая установка — Хороший сигнал CMP сильно зависит от размещения.Обычно датчику требуется зазор от 0,020 до 0,050 дюйма до встречного кольца или зубца распределительного вала. Если датчик повернут в сторону или не плотно установлен, зазор будет неправильным, и сигнал будет слишком слабым, чтобы ЭБУ мог его обнаружить. Если кольцо реактора будет тереться о датчик, сигнал будет искажен.
Ford Trucks / Mustang GT — Проблема с фазой генератора, такая как перегоревший диод или обрыв катушки, может вызвать такие сильные электрические помехи, что сигнал CMP искажается, вызывая, среди прочего, установку кода неисправности P0340 / P0345, несмотря на наличие это не проблема с датчиком CMP или проводкой.
Cars in Storage — Если ваша машина хранилась на хранении какое-то время, грызуны могут найти ее отличным местом для гнездования. К сожалению, при поиске материалов для гнездования и уборке дома эти маленькие твари могут найти вашу проводку оскорбительной или даже вкусной, что приведет к проблемам с разомкнутой цепью.
Старые автомобили — Со временем пластик и резина становятся хрупкими и менее гибкими, что может привести к поломке разъема и повреждению изоляции проводов. В свою очередь, это может вызвать коррозию, обрыв цепи или короткое замыкание.

Как правило, датчик положения распределительного вала довольно надежен и долговечен, что не обязательно исключает его как проблему, но в большинстве случаев проблема заключается в проводке и разъемах для датчика или в чем-то совершенно другом. Прежде чем сразу перейти к новому датчику, убедитесь, что вы можете исключить остальную часть системы.

Каковы симптомы кода P0340?

Поскольку сигнал CMP очень важен для зажигания и впрыска топлива, вы можете столкнуться с ситуацией отсутствия запуска или остановки двигателя при запуске.Некоторые ЭБУ транспортных средств могут использовать сигнал CKP для оценки положения распределительного вала, поэтому двигатель будет работать, но может возникнуть затрудненный запуск, грубая работа, пропуски зажигания или плохое ускорение.

Как вы устраняете неисправность, код P0340?

Поскольку P0340 и P0345 относятся к проблеме цепи, не следует автоматически отклонять датчик CMP. Это не значит, что может быть не самим датчиком , но замена датчика не всегда решит проблему.Перейдите к All Data DIY или другому источнику и возьмите схему подключения и DVOM (цифровой вольт-омметр) для этой следующей части.

Визуальный осмотр — Убедитесь, что датчик CMP вставлен в розетку и надежно закреплен. Кроме того, проследите за жгутом проводов на предмет повреждений, например, в результате недавнего ремонта двигателя, послепродажной установки, повреждений от ударов или повреждений грызунами.
Проверка датчика
1. Проверка сопротивления — отсоедините датчик и измерьте сопротивление. Обрыв цепи, ∞ Ом, или короткое замыкание, 0 Ом, в этот момент укажет вам, что неисправен сам датчик.
2. Signal Check — Правильный способ сделать это с помощью цифрового осциллографа, но вы можете получить приблизительную оценку функции датчика CMP, переведя DVOM в режим AC V. При запуске вы должны видеть не менее 20 мВ.
Электрический осмотр — Отсоедините разъемы контроллера ЭСУД и CMP и вставьте короткий штифт на клеммы соединения CMP. Для этого можно использовать небольшую скрепку или проволоку.
1. Со стороны контроллера ЭСУД проверьте сопротивление в самой цепи.При установленном коротком контакте вы должны показывать менее 0,1 Ом. Если больше, то ЭБУ не сможет обнаружить сигнал. Поищите где-нибудь в цепи обрыв провода или коррозию.
2. Удалите перемычку и проверьте на разрыв цепь, ∞ Ω. Если есть некоторое сопротивление, подозревайте короткое замыкание. Вода в промежуточном соединителе может легко стать причиной короткого замыкания.
3. Проверьте отсутствие замыкания на массу, взяв один из проводов и подключив его к «массе» или отрицательной клемме аккумуляторной батареи.Вы должны прочитать обрыв цепи, ∞ Ω. Любое непреднамеренное соединение с землей может исказить или ослабить сигнал.
Другие проблемы — Если в датчике CMP или его проводке проблем не обнаружено, возможно, что P0340 или P0345 являются просто вспомогательными кодами неисправности. Прыгающий ремень привода ГРМ, неисправный сигнал или цепь датчика положения коленчатого вала или пропуски зажигания в двигателе могут быть основной проблемой. Дважды проверьте их, прежде чем вернуться к CMP.

Коды

, относящиеся к P0340

DTC P0340 или P0345 могут сопровождаться другими кодами DTC, такими как P0300 Случайный пропуск зажигания, P0725 Цепь датчика скорости двигателя или P0335 Неисправность цепи датчика положения коленчатого вала.

Обсуждения BAT Team для P0340

2003 durango sxt с 4,7 л; жесткий старт, ограничитель оборотов 3500 об / мин, круиз-контроль отсутствует
[b] Re: 2003 durango sxt с 4,7 л; жесткий старт, ограничитель оборотов 3500 об / мин, без круиз-контроля [/ b] вот коды …. p0440 p0344 p0340 p0440 p0340 последние 2 подошли 2 раза ……. там написано 5 кодов ……
датчик положения распредвала
Привет всем., Мой Check Engine Lite появился неделю назад, показал датчик O2 bank 1, также показал неисправность цепи датчика положения распределительного вала.. Я заменил датчик O2, индикатор проверки двигателя загорелся неделю спустя .. теперь он показывает только один код P0340 Неисправность цепи датчика положения распределительного вала …..
96 grand voyager не запускается
Один из моих коллег здесь -ГЛАВНЫЙ наш идти к гуру мини-фургона, у вас есть коды датчиков камеры, коды egr и коды передачи …. Давайте проясним некоторые вещи … .индикатор проверки двигателя НЕ горел перед отказом запуска ?? Коды: P0340, p0401 и т. Д.? Нет удаленного стартера, дополнительных устройств на вторичном рынке…
1997 Ford Ranger 3.0 V6 5spd P0340 и p0420 Коды неисправностей
Только что вчера вечером получил контрольную лампу двигателя и попытался стереть память, коды вернулись в течение минуты. По кодам; P0340 — датчик положения кулачка A, ряд 1, а P0420 — эффективность катализатора ниже порогового значения, банк 1. Я полагаю, я могу получить второй код (P0420), потому что …
96 Subaru Outback Legacy Code P0340 ??
Subaru Outback Legacy 1996 года, 105 тыс. Миль. Индикатор проверки двигателя горит постоянно, и иногда его очень трудно запустить.Перед запуском двигателя он проворачивается 5-6 раз. Я взял считыватель Obd2 и отсканировал код P0340 — Неисправность цепи датчика положения распределительного вала A-Bank1. Мне интересно, могу ли я просто …

Заменить датчик положения распределительного вала

Мэтт Вебер

Если ваш автомобиль ведет себя так, как будто у него грипп, это может означать, что датчик положения распределительного вала необходимо заменить. Если двигатель грубо работает на холостом ходу, часто глохнет, падает мощность, медленно разгоняется, издает шипение или звучит так, будто у него тянущий кашель, возможно, неисправен датчик положения распределительного вала (CMP).Если не принять меры, двигатель в конечном итоге может заглохнуть во время движения.

Датчик CMP определяет положение распределительного вала для модуля управления зажиганием (ICM), модуля управления двигателем (ECM) или модуля управления трансмиссией (PCM). Контроллер ЭСУД использует эти данные для определения момента зажигания, а также времени впрыска топлива, требуемого двигателем. Когда датчик не выполняет свою работу, двигатель не может нормально работать.

Если автомобиль не заменен, может наблюдаться затрудненный запуск (или невозможность запуска), длительное время проворачивания, пропуски зажигания, снижение мощности, засорение свечей зажигания, отказ каталитического нейтрализатора, плохая экономия топлива или периодическое отключение… все это прекрасные причины для замены положения распределительного вала датчик.

Часто эти симптомы сопровождаются страшным светом «проверьте двигатель». Если это так, автомобильный компьютерный сканер должен быть в состоянии подтвердить, является ли датчик проблемой. Многие магазины автозапчастей бесплатно просканируют бортовую диагностическую систему вашего автомобиля.

Если вы определили, что проблема в датчике положения распределительного вала, хорошая новость заключается в том, что замена обычно очень проста, если вы легко можете получить доступ к датчику. Датчик CMP устанавливается в нескольких разных местах в зависимости от модели.Датчики предназначены для конкретного автомобиля и варьируются в цене от 10 до более 80 долларов.

Шаг за шагом

При замене датчика CMP убедитесь, что зажигание находится в положении OFF. На этой модели Dodge Stratus DOHC 2003 года датчик CMP был удобно расположен в верхней части двигателя, на конце головки блока цилиндров. Однако, чтобы получить к нему доступ, мне все же пришлось снять шланг PCV.

Затем я отключил электрический разъем от датчика CMP.На этой фотографии показан красный фиксатор, который необходимо вытащить и отсоединить, чтобы снять разъем.

Датчик крепился к головке блока цилиндров двумя винтами, которые я вывернул.

Старый датчик снял легко.

Я нанес немного силиконовой смазки на прокладку нового замененного датчика.

Установка производится в обратном порядке. После того, как все было повторно подключено, результатом стало резкое улучшение характеристик двигателя, все благодаря такой маленькой детали.

Зачем нужен датчик положения распредвала?: service_193 — LiveJournal

Замена датчика положения распредвала

Основные функции

Когда необходима замена датчика распредвала

Особенности процесса замены

Ошибка P0340 – неисправность цепи датчика положения распределительного вала: симптомы, диагностика, ремонт

На что указывает ошибка P0340

При каких условиях диагностируется ошибка P0340

Симптомы ошибки P0340

Причины ошибки P0340

Как исправить ошибку P0340

Датчика положения распредвала: неисправности и как поменять

Где находится датчик положения распредвала

Принцип работы датчика положения распредвала

Диагностика

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА – КАК ПРОВЕРЯТЬ?

Как поменять датчик

ПОХОЖИЕ СТАТЬИ:

Датчик положения распредвала VOLKSWAGEN Polo 2, 3, 4, 5 (Фольксваген Поло)

Ошибка P0343 — Датчик “A” положения распределительного вала, банк 1

Определение кода ошибки P0343

Что означает ошибка P0343

Причины возникновения ошибки P0343

Каковы симптомы ошибки P0343?

Как механик диагностирует ошибку P0343?

Общие ошибки при диагностировании кода P0343

Насколько серьезной является ошибка P0343?

Какой ремонт может исправить ошибку P0343?

Дополнительные комментарии для устранения ошибки P0343

Нужна помощь с кодом ошибки P0343?

Ошибка P0368 на автомобилях Тойота — причины, способы устранения ошибки P0368 на Toyota

Возможные причины ошибки

Способы устранения

Amazon.com: Набор из 3 датчиков положения распределительного вала — подходит для 3.5L, 4.0L V6 Nissan Altima, Murano, Maxima, 350Z, Quest, Pathfinder, Infiniti FX35, G35, QX45, M35

Замена датчика положения распределительного вала Обслуживание и стоимость

Что такое датчик положения распределительного вала?

Имейте в виду:

Как это делается:

Наша рекомендация:

Какие общие симптомы указывают на необходимость замены датчика положения распределительного вала?

Насколько важна эта услуга?

Как снять и заменить датчик распредвала автомобильного двигателя

Как это работает?

Где это находится?

Признаки неисправного датчика распредвала

Что идет не так?

Насколько безопасно водить машину?

Стоимость услуг

Каков срок службы кулачковых датчиков?

Посмотрите видео!

Приступим!

Шаг 1

Шаг 2

Есть вопросы?

Основы датчиков положения коленчатого вала и распределительного вала

РАЗЛИЧНЫЕ ТИПЫ ДАТЧИКОВ ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

ДИАГНОСТИКА ДАТЧИКОВ CKP и CMP

ПРОВЕРКИ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ПОЛОЖЕНИЯ

ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА

Вопросы о датчиках положения коленчатого вала:

Статьи по теме:

Требуется Информация в заводском руководстве по обслуживанию вашего автомобиля?

Признаки неисправного датчика положения распределительного вала и стоимость замены

Что такое датчик положения распределительного вала?

Признаки неисправного датчика положения распределительного вала

Проверьте свет двигателя

Двигатель остановлен

Не удается завести автомобиль

Грубый холостой ход

Пониженная мощность двигателя

Плохой газ, пробег

Стоимость замены датчика положения распределительного вала

Сводка

P0340 — Датчик A положения распределительного вала (CMP), банк 1 неисправность цепи — TroubleCodes.net

Что означает код P0340?

Каковы общие причины кода P0340?

Каковы симптомы кода P0340?

Как вы устраняете неисправность, код P0340?

, относящиеся к P0340

Обсуждения BAT Team для P0340
