Датчики расходомера. Датчики всех видов расходомеров

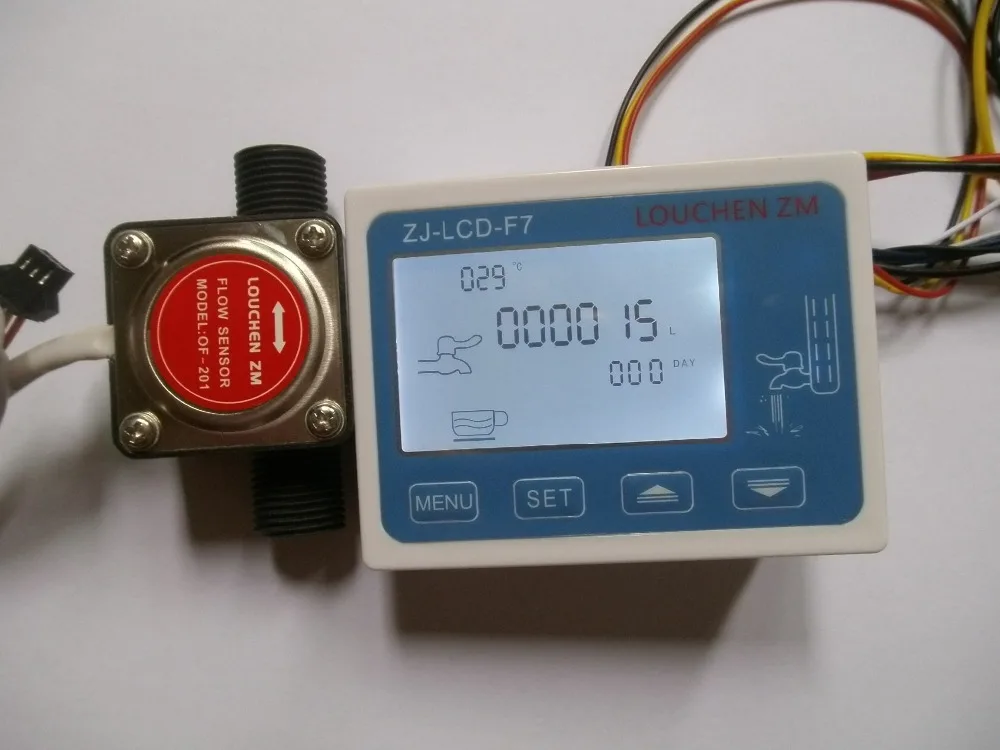

Расходомеры, как правило, работают на основе датчиков, которые передают им информацию об измеряемом веществе. Поскольку существует большое количество видов расходомеров, то и число используемых датчиков расходомеров также велико. В рамках одной статьи невозможно осветить столько обширную тему, поэтому рассмотрим лишь некоторые, наиболее популярные, из них.
Кориолисовые датчики
Кориолисовые датчики входят в состав одноименного расходомера и являются одной из его основных составляющих. Его основная задача состоит в преобразовании физических величин расхода и/или плотности вещества, протекающего по прибору, в соответствующий электрический импульс. Далее этот сигнал попадает в цифровой преобразователь и выдается на экран прибора.
Кориолисовые датчики работают на основе физического явления под названием эффект Кориолиса. В соответствии с ним чем больше вещества проходит через трубку, тем больше изменяется положение одного ее конца относительно другого.
Ультразвуковой датчик
Ультразвуковые датчики относятся к типу бесконтактных. Они работают на принципе локации ультразвуковых волн. С их помощью можно измерять расстояние до объекта, соответственно, области их использования достаточно широки. Например, с их помощью можно бесконтактно измерить уровень или положение какого-либо вещества, предмета, другого датчика и прочего.
Датчик воздуха
Полное название прибора — датчик массового расхода воздуха. Датчик позволяет определить количество воздуха, которое поступило в тот или иной механизм (например, в двигатель внутреннего сгорания для сжигания топлива). Его работа основана на использовании двух платиновых нитей, которые нагреваются постоянным электрическим током.
При этом одна из них в течении всего времени имеет постоянную температуру, а вторая охлаждается поступающим воздухом.
Оптические датчики
Оптические датчики широко используются в одноименных расходомерах для измерения количества жидкости или газа. Принцип их работы основан на получении информации от электромагнитного излучения в различных диапазонах (видимом, инфракрасном, ультрафиолетовом). Соответственно, эту информацию датчик передает в систему управления расходометра, где на основании анализа оптических эффектов производится расчет объема используемого вещества.
Электромагнитные датчики
Электромагнитные датчики позволяют измерять расход воды, теплоносителей и других жидких сред. К основным достоинствам датчиков следует отнести отсутствие механических измерительных элементов, высокую точность измерений, высокую скорость срабатывания, отсутствие динамического сопротивления.
Электромагнитные датчики работают на основании физического закона Фарадея.
Смысл метода состоит в пропускании жидкости между полюсами магнита и измерении индуцируемой ЭДС. Для этого используется труба из непроводящего ток материала или футеровка из пластических материалов.
Датчики широко используются в пищевой и химической промышленности, поскольку они не оказывают влияния на протекающую среду. Кроме этого, их можно чинить и выполнять профилактические работы с ними без демонтажа.
Накладной датчик расходомера | Vistaros
Для бесконтактного измерения расхода в трубах
Зажимной ультразвуковой расходомер идеально подходит для дооснащения системы в местах измерения расхода, а также для мониторинга сетей питьевой воды. Не подвержен влиянию давления и температуры.
Узнать цену Задать вопрос
Бюджет на покупку расходомера от 300 т.р.
Диаметр трубопровода от 200 мм
Расходомеры внесены в гос.реестр средств измерений РФ
Описание
- Ультразвуковой датчик времени прохождения для подключения к NivuFlow 600.
- Зажимная система. Отсутствие контакта с измерительной средой.
- 2-измерительный тракт.
- Измерение в чистой и слегка загрязненной воде.
- Идеально подходит для модернизации или замены в зоне питьевой воды.
- Длина кабеля между датчиком и передатчиком или адаптером составляет до 100 м.
Зажимные ультразвуковые датчики расходомера являются частью измерительной системы для непрерывного измерения расхода и хранения записанных измерительных данных. Их можно использовать как для чистых, так и для слегка загрязненных сред.
Датчики этого бесконтактного расходомера используются для измерения расхода в заполненных трубах различных размеров.
Благодаря зажимной конструкции отсутствует контакт между датчиком и измерительной средой. Поэтому датчики особенно подходят для использования в зоне питьевой воды. Задачи измерения могут быть выполнены очень легко в течение короткого времени без каких-либо больших усилий. Это относится как к высоким давлениям, так и к агрессивным и абразивным средам.
Показания регистрируются на основе принципа ультразвукового времени прохождения, что позволяет универсально использовать их с высокой точностью результатов измерений. Благодаря идеально подобранному монтажному материалу система идеально подходит для модернизации или замены существующих измерений расхода.
Типичная область применения зажимных датчиков
- Фиксированные измерения в заполненных трубах на гидроэлектростанциях, насосных станциях и тому подобном.
- Мониторинг установок и сетей питьевой воды.
- Ирригационные системы.
- Входы и выходы, проводящие охлаждающую или циркуляционную воду.
- Выходы установки по очистке сточных вод.
- Трубопроводы загрязнённой воды.
- Промышленные измерения расхода технологической воды.
- Модернизация и замена существующей системы измерения расхода.
- и многое другое.
Технические характеристики
| Принцип измерения | Время прохождения ультразвука |
| Диаметр трубы | 50 — 6000 мм |
| Погрешность | Скорость потока (v средняя) в пределах пути ± 0,1% от измеренного значения. Скорость смещения < ± 5 мм/с |
| Частота измерения | 1 МГц, другие частоты по запросу |
| Диапазон измерений | ± 10 м/с |
| Степень защиты | IP 68 |
| Температура хранения | От -30 °C до +80 °C (без конденсации) |
| Рабочая температура | -30°C ≤ T ≤ +80°C Версия Y: — 40 °C ≤ T ≤ +80 °C |
| Допустимая средняя температура | От 0°C до +80°C |
| Длина кабеля | 7/10/15/20/30/50 м |
| Подключение датчика | Непрерывный предварительно собранный кабель |
| Дрейф нулевой точки | Стабильная нулевая точка |
| Материалы, контактирующие со средой | Пластик PEEK и нержавеющая сталь 1.4301 |
Где установлены наши расходомеры?
Пермская ГРЭС
Место установки:
Сбросной канал шириной 20 м и цирк. водоотводы
Установлен прибор:
Время-импульсный расходомер NivuChannel с восьмью датчиками и несколько кросс-корреляционных расходомеров Nivus OCM Pro
Костромская ГРЭС
Место установки:
Узлы учета на 16 водоводах Ду 1800 мм, на двух водоводах Ду 3000 мм и на четырех сбросных каналах 4х4 метра
Установлен прибор:
Кросс-корреляционные расходомеры Nivus OCM Pro
Череповецкая ГРЭС
Место установки:
Выход из бассейна охлаждающей воды.
Шесть труб рециркуляции диаметром 600 мм, связывающих канал сброса горячей воды и бассейн охлаждения с входным каналом
Установлен прибор:
Два время-импульсных расходомера NivuChannel, шесть расходомеров NivuChannel
Каширская ГРЭС
Место установки:
Сбросной канал с охлаждающей водой
Установлен прибор:
Кросс-корреляционный расходомер Nivus OCM Pro
Назаровская ГРЭС
Место установки:
Узел учета в сбросном канале 4х4 метра с охлаждающей водой
Установлен прибор:
Кросс-корреляционный расходомер OCM Pro
Мосэнерго ТЭЦ-12
Место установки:
Забор воды из р. Москва
Установлен прибор:
Четыре расходомера OCM Pro (кросс- корреляция)
Новочеркасская ГРЭС
Место установки:
Сброс охлаждающей воды
Установлен прибор:
Расходомеры PCM F с питанием от аккумуляторов и передачей данных по беспроводным сетям GSM
Ириклинская ГРЭС
Место установки:
Узлы учета на сбросных и обводных каналах
Установлен прибор:
Расходомер NivuChannel
Нижнекамскнефтехим
Место установки:
Установлен прибор:
Расходомеры Nivus OCM Pro
Новогор-Прикамье.
Биологические очистные сооружения
Место установки:
Выходные каналы биологических очистных сооружений
Установлен прибор:
Кросс-корреляционный расходомер OCM Pro с трубными датчиками
Российские железные дороги
Место установки:
Расходомеры Nivus OCM Pro
Архангельский ЦБК
Место установки:
Цех биологической очистки. Труба 1400 мм и лотки
Установлен прибор:
Расходомеры Nivus OCM F (метод Доплера)
Липецкая станция аэрации
Место установки:
Сбросной канал шириной 20 м и цирк. водоотводы
Установлен прибор:
Кросс-корреляционный расходомер OCM Pro с трубным датчиком
Красноярский жилищно-коммунальный комплекс
Место установки:
Установлен прибор:
Расходомеры Nivus OCM Pro
Магнитогорский металлургический комбинат
Место установки:
ТЭЦ
Установлен прибор:
Штанговый электромагнитный расходомер Hydrins
ЗАО «Сибур-Химпром»
Место установки:
Технические стоки
Установлен прибор:
Расходомеры Nivus OCM Pro во взрывозащищенном исполнении
Мосводоканал
Место установки:
Сети водоснабжения и безнапорной канализации
Установлен прибор:
Переносные время-импульсные расходомеры ChronoFlo и кросс-корреляционные расходомеры Nivus PCM-4
Водоканал Санкт-Петербурга
Место установки:
Установлен прибор:
Переносные расходомеры PCM-4 и стационарные кросс-корреляционные расходомеры OCM Pro
Камчатский водоканал
Место установки:
Используются как переносные расходомеры в составе автолаборатории для поиска утечек
Установлен прибор:
Штанговые электромагнитные расходомеры Hydrins
Ростовский водоканал
Место установки:
Используются как портативные расходомеры для временного измерения в разных местах
Установлен прибор:
Штанговые электромагнитные расходомеры Hydrins
Накладной датчик расхода — серия FD-Q
Посмотреть каталог
Накладной расходомер
Серия FD-Q
Накладной расходомер серии FD-Q, совместимый с трубами из различных материалов и жидкостей, может определять расход жидкости без необходимости какой-либо модификации трубы .
Это устройство позволяет обнаруживать широкий спектр жидкостей, включая воду (и чистую воду), масло и химические вещества. Обнаружение возможно как на металлических, так и на пластиковых трубах диаметром до 2 дюймов. В отличие от обычных датчиков установка и эксплуатация также просты на трубах высокого давления. Затраты значительно снижаются за счет минимальной необходимой установки, а конструкция, полностью не контактирующая со средой, исключает риск потери давления или увеличения объема технического обслуживания.Кроме того, большой индикатор предоставляет информацию о состоянии в режиме реального времени.
Посмотреть каталог
Сайт выбора расходомера жидкости
Интерактивный сайт выбора расходомера жидкости. Ищете расходомер жидкости? Введите свои данные, и эксперт по продукту вышлет вам список рекомендуемых деталей.
Подробнее
Монтаж и интеграция
- Монтаж за 60 секунд без модификации трубы
- Зажимы снаружи трубы с помощью 6 стандартных винтов
- Установить датчик расхода, не выключая машину
Жидкости и трубопроводы
- Обнаружение практически любого типа жидкости, включая:
Воду, масла, химикаты, потребительские товары и т. д. - Возможно обнаружение как через металлические, так и через полимерные трубы
- Совместимые размеры труб включают 1/4–2 дюйма
д.Преимущества Clamp-on
- Отсутствие риска загрязнения, потери давления или утечек
- Без простоя машины
- Без постоянного обслуживания
Сеть с дополнительным контроллером MU-N
- Варианты сетевой связи, такие как EtherNet/IP
- Обеспечивает универсальный выносной дисплей
- Простое сохранение/загрузка настроек датчика
Сетевой коммуникационный модуль
Серия NQ
Накладной датчик потока
Серия FD-H
Накладной микродатчик потока
Серия FD-X
Накладной расходомер
Серия FD-R
Накладной расходомер газа
Серия FD-G
Направляющая датчика Датчик уровня пульса
Серия FL
Свиток
Накладной расходомер — серия FD-R
Посмотреть каталог
Накладной расходомер
Серия FD-R
Накладной расходомер KEYENCE серии FD-R предназначен для труб диаметром до 8 дюймов.
Установка проста и требует только отвертки. различных материалов, включая нержавеющую сталь, железо, медь, ПВХ и смолу.Возможен мониторинг как расхода, так и температуры для самых разных жидкостей — от воды (включая чистую воду) до масла, химикатов и жидкостей под высоким давлением — при температуры от -4 ° F до +248 ° F. Устройство не вступает в контакт с жидкостью, поэтому нет риска коррозии или деградации на основе жидкости, что сокращает время и затраты на техническое обслуживание. Прочная металлическая конструкция включает в себя легко индикатор чтения, и данные могут быть записаны непосредственно на устройстве.Степень защиты корпуса K и соответствие стандарту NEMA4X делают этот датчик очень надежным и удобным для использования внутри и вне помещений.
