Датчик силы нажатия: Как подключить force-resistive sensor (датчик силы нажатия) к Arduino. Блог Амперкот.ру

Содержание

Изменение параметров датчика силы нажатия, сенсорного управления и кнопок на AirPods

Поиск по этому руководству

Руководство пользователя наушников AirPods

  • Добро пожаловать!
    • Определение модели наушников AirPods
    • Как обеспечить комфортное прилегание AirPods (3‑го поколения) или AirPods Pro (всех поколений)
    • Элементы управления наушников AirPods
    • Объединение наушников AirPods в пару с устройством Apple
    • Объединение наушников AirPods в пару с устройством не компании Apple
    • Зарядка наушников AirPods или AirPods Pro
    • Зарядка наушников AirPods Max
  • Переименование AirPods
    • Воспроизведение аудио на AirPods (1‑го или 2‑го поколения)
    • Воспроизведение аудио на AirPods (3‑го поколения)
    • Воспроизведение аудио на AirPods Pro (всех поколений)
    • Воспроизведение аудио на AirPods Max
  • Управление пространственным аудио и отслеживанием движения головы
    • Совместное прослушивание аудио с iPhone, iPad и iPod touch
    • Совместное прослушивание аудио с Apple TV 4K
  • Переключение наушников AirPods между устройствами Apple
    • Настройка Siri
    • Использование Siri с наушниками AirPods (1‑го или 2‑го поколения)
    • Использование Siri с наушниками AirPods (3‑го поколения)
    • Использование Siri с наушниками AirPods Pro (всех поколений)
    • Использование Siri с наушниками AirPods Max
    • Совершение и прием вызовов с помощью наушников AirPods (1‑го или 2‑го поколения)
    • Совершение и прием вызовов с помощью наушников AirPods (3‑го поколения)
    • Совершение и прием вызовов с помощью наушников AirPods Pro (всех поколений)
    • Совершение и прием вызовов с помощью наушников AirPods Max
  • Прослушивание сообщений и ответ на них
    • Настройка наушников AirPods (1‑го и 2‑го поколения)
    • Изменение настроек аудио для наушников AirPods (3‑го поколения)
    • Настройка аудио для наушников AirPods Pro (всех поколений)
    • Изменение настроек аудио для наушников AirPods Max
  • Переключение между режимом шумоподавления и режимом прозрачности
    • Настройка адаптации наушников
    • Воспроизведение одинакового звука в обоих наушниках AirPods
    • Воспроизведение фоновых звуков
    • Live-прослушивание
    • Настройка режима прозрачности
    • Изменение параметров датчика силы нажатия, сенсорного управления или кнопок
    • Регулировка громкости звуковых эффектов
    • Поиск наушников AirPods
    • Сообщение о пропаже наушников AirPods
    • Включение сети Локатора для поддерживаемых наушников AirPods
    • Получение оповещений об отдалении на случай, если Вы где-то забудете свои наушники AirPods
  • Разрыв пары, перезагрузка или сброс AirPods
    • Важная информация о безопасности и эксплуатации
    • Дополнительная информация о наушниках AirPods
    • Заявление о соответствии требованиям Федерального агентства по связи (FCC)
    • Заявление о соответствии требованиям Департамента инноваций, науки и экономического развития Канады (ISED)
    • Информация о сверхширокополосной связи
    • Информация о лазере класса 1
    • Apple и окружающая среда
    • Утилизация и вторичная переработка
  • Авторские права

На iPhone, iPad, iPod touch или Apple TV можно настраивать параметры кнопок,  датчика силы нажатия или сенсорного управления на наушниках AirPods (3‑го поколения), AirPods Pro (всех поколений) и AirPods Max с учетом Ваших потребностей.

Изменение параметров датчика силы нажатия, сенсорного управления или кнопок с помощью iPhone, iPad или iPod touch

  1. На iPhone, iPad или iPod touch откройте «Настройки»  > «Универсальный доступ» > «AirPods».

  2. Выберите свои наушники AirPods.

  3. Установите любые из перечисленных ниже параметров.

    • Нажатие. Если для выполнения действия нужно нажимать кнопки, датчик силы нажатия или область сенсорного управления несколько раз, можно настроить скорость нажатия, необходимую для выполнения действия.

    • Нажатие и удерживание. Можно настроить длительность нажатия и удерживания кнопок, датчика силы нажатия или области сенсорного управления на AirPods, необходимую для выполнения действия.

Для просмотра дополнительных вариантов, таких как «Адаптация наушников», коснитесь «Аудионастройки Универсального доступа». Обратитесь к разделу Настройка адаптации наушников для AirPods.

Изменение параметров датчика силы нажатия, сенсорного управления и кнопок с помощью Apple Watch

  1. Наденьте наушники AirPods и убедитесь, что они подключены к Apple Watch.

  2. На Apple Watch откройте «Настройки»  > «Универсальный доступ» > «AirPods», затем выберите параметры.

Изменение параметров датчика силы нажатия, сенсорного управления и кнопок с помощью Apple TV

  1. Наденьте наушники AirPods и убедитесь, что они подключены к Apple TV.

  2. На Apple TV откройте «Настройки»  > «Универсальный доступ» > «AirPods», затем выполните настройку любого из следующих параметров.

    • Нажатие. Если для выполнения действия нужно нажимать кнопки, датчик силы нажатия или область сенсорного управления несколько раз, можно настроить скорость нажатия, необходимую для выполнения действия.

    • Нажатие и удерживание. Можно настроить длительность нажатия и удерживания кнопок, датчика силы нажатия или области сенсорного управления на AirPods, необходимую для выполнения действия.

Для просмотра дополнительных вариантов, таких как «Адаптация наушников», коснитесь «Аудионастройки Универсального доступа». См. раздел Настройка элементов управления AirPods на Apple TV в Руководстве пользователя Apple TV.

Максимальное количество символов: 250

Не указывайте в комментарии личную информацию.

Максимальное количество символов: 250.

Благодарим вас за отзыв.

Решения — ICL

Найдено 34 модели

Ступень образования

Дошкольное образование Начальная школа Основная школа

Серия

BricQ MINDSTORMS EV3 SPIKE Prime WeDo 2. 0 Машины и механизмы Раннее обучение

Мебель для LEGO

Да Нет

  • Киоск самообслуживания InfoRAY IR12103

    • Сокращение затрат на персонал;

    • Прозрачность финансовых потоков;

    • Оптимизация торговых площадей.

  • Мобильный комплекс ICLMed (телемедицинский)

    • Полная автоматизация проведения профмедосмотра и диспансеризации
    • Оказание медицинской помощи в удаленных и труднодоступных районах
    • Оперативность принятия решения

  • Микродатацентр ICL mDC RAY (microDataCenter)

    Программно-аппаратный комплекс обработки данных, позволяющий создавать ядро ИТ-инфраструктуры организаций всех сфер деятельности.

  • Мобильный компьютерный класс ICLab

    • Ноутбук преподавателя на базе Intel Core
    • До 30 ноутбуков для учащихся на базе Intel Celeron
    • ПО для организации коллективной работы

  • Лингафонный мобильный компьютерный класс ICLab

    • Ноутбук преподавателя на базе Intel Core
    • До 30 ноутбуков для учащихся на базе Intel Celeron
    • ПО для организации коллективной работы

  • Книжный (планетарный) сканер ICL ScanRAY

    Планетарный сканер предназначен для быстрой и высококачественной оцифровки информационных материалов до А3+.


  • Mобильный компьютерный класс ICLab Mini

    • Ноутбук преподавателя на базе Intel Core
    • До 30 планшетов учеников на базе Intel Atom
    • ПО для организации коллективной работы

  • Мобильная стойка ICL (телемедицинская) v2

      • Функционал с использованием программных средств видеоконференцсвязи;

      • Одновременная работа до 4 медицинских устройств;

      • Возможность установки ИБП;

      • Внешняя аудиогарнитура и клавиатуры с IP65 (опционально).

      • Система электронно-информационной очереди

        Комплекс программного обеспечения и аппаратных средств для оптимизации управления потоком посетителей в различных сферах.

      • Мобильная стойка ICL (телемедицинская)

        • Телеконсультации при доступе консультанта с удаленного рабочего места;
        • Плановые и экстренные телемедицинские консультации;
        • Передача видеоизображения с медицинского прибора (эндоскоп, УЗИ и т.д.).

      • Система электронно-информационной очереди

        • Комплекс программного обеспечения и аппаратных средств для оптимизации управления потоком посетителей;
        • Актуален в различных сферах.

      • ПО IT Infrastructure Manager (ITIM)

        Программное обеспечение, предназначенное для централизованного мониторинга, инвентаризации и управления компьютерным оборудованием в локальной и глобальных сетях.

      • Защищенное рабочее место врача ICL Ray с защитой персональных данных

        • Вариант использования с модулем ViPNet-SafeBoot;
        • Вариант использования с модулем СОБОЛЬ.

        • Mобильный компьютерный класс ICLab Case

          • Ноутбук преподавателя на базе Intel Core
          • До 21 ноутбука ученика на базе Intel Celeron или до 25 планшетов учеников на базе Intel Atom
          • ПО для организации коллективной работы

        • Мобильный компьютерный класс ICLab v 2.0

          • Ноутбук преподавателя на базе Intel Core / Intel Celeron
          • До 30 ноутбуков учеников на базе Intel Celeron или до 28 планшетов учеников на базе Intel Atom
          • ПО для организации коллективной работы

        • Интерактивная панель 65″ InfoRay IR36503

          • Экран: 65” (3840 x 2160) 16:9
          • Multi-touch: до 20 одновременных касаний
          • Контрастность: 1200:1
          • Операционные системы: поддержка Android и Windows 10

        • Интерактивная панель 65″ InfoRay IR36502

          • Экран: 65” (3840 x 2160) 16:9
          • Multi-touch: до 20 одновременных касаний
          • Контрастность: 1500:1
          • Операционные системы: поддержка Android и Windows 10

        • Интерактивная панель 75″InfoRay IR37503

          • Экран: 75” (3840 x 2160) 16:9
          • Multi-touch: до 20 одновременных касаний
          • Контрастность: 1200:1
          • Операционные системы: поддержка Android и Windows 10

        • Интерактивная панель 75″ InfoRay IR37502

          • Экран: 75” (3840 x 2160) 16:9
          • Multi-touch: до 20 одновременных касаний
          • Контрастность: 1500:1
          • Операционные системы: поддержка Android и Windows 10

        • Школьный информационный киоск InfoRAY V2

          • Электронное расписание уроков
          • Новости и события учебного заведения
          • Обратная связь об образовательном учреждении

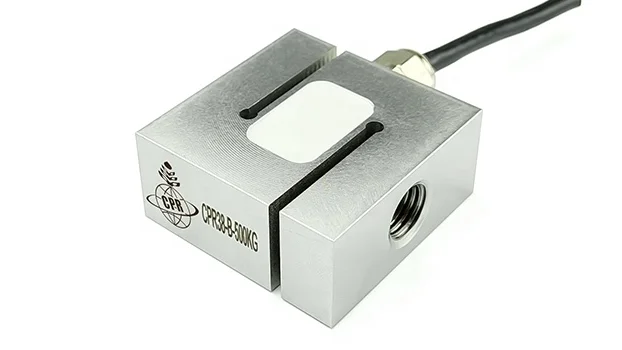

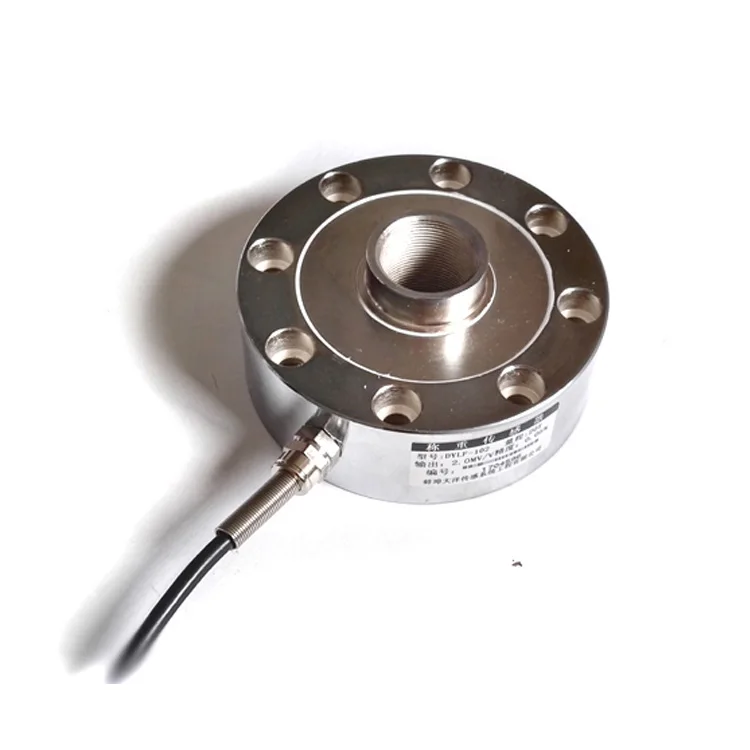

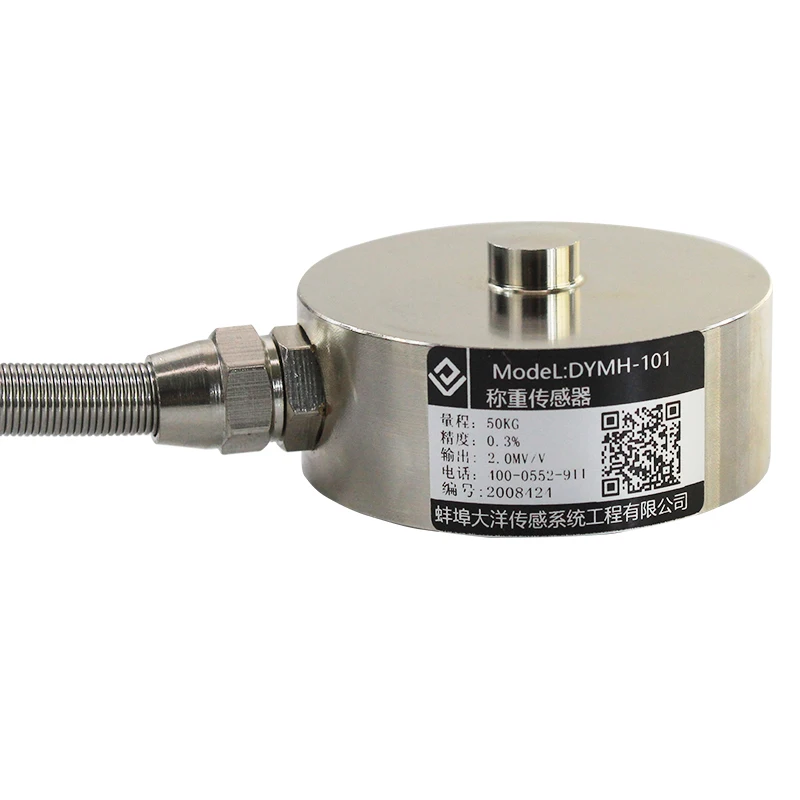

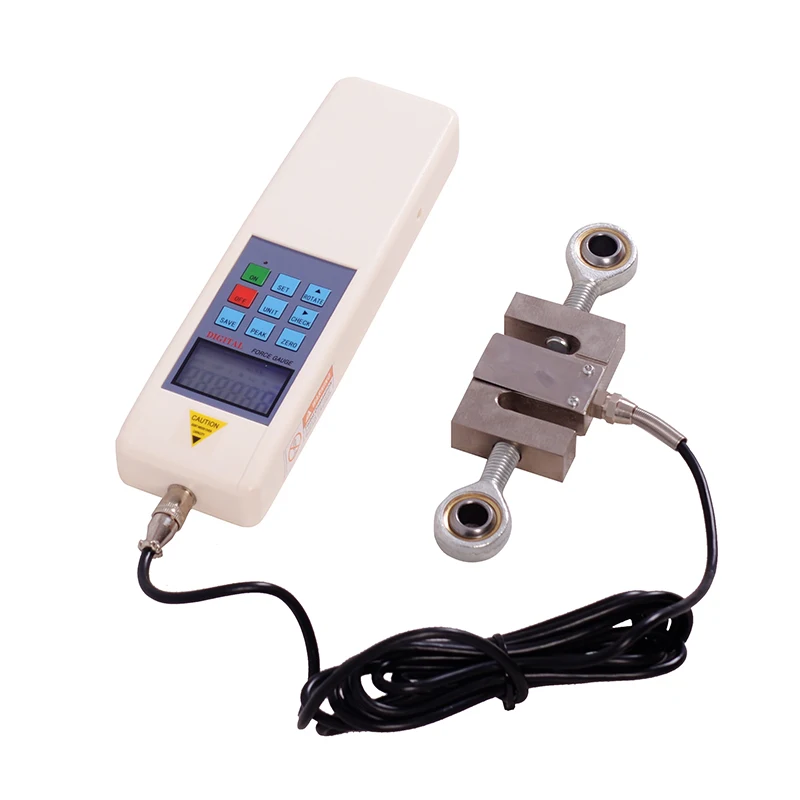

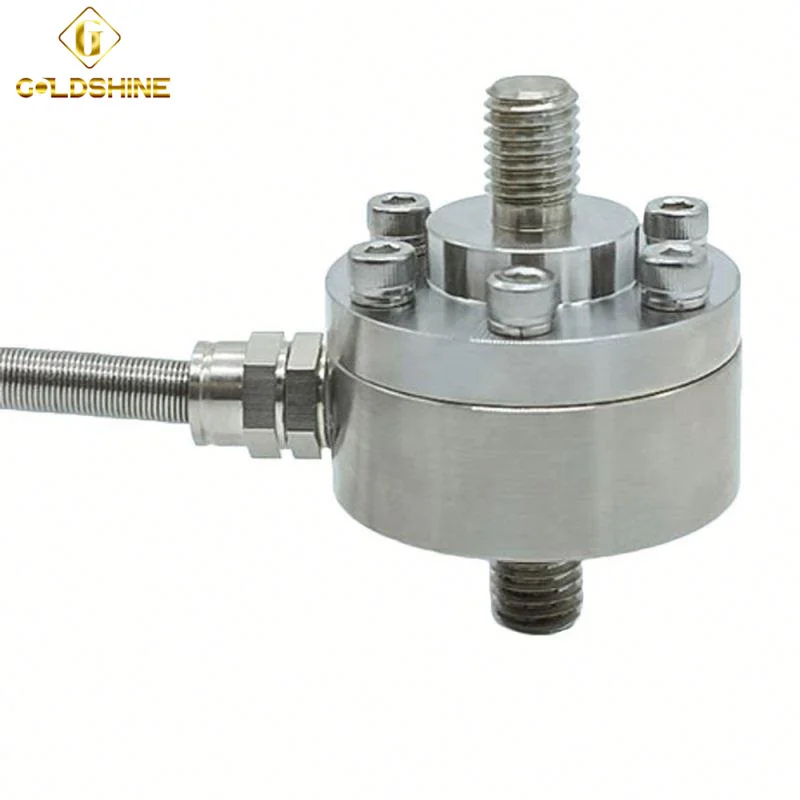

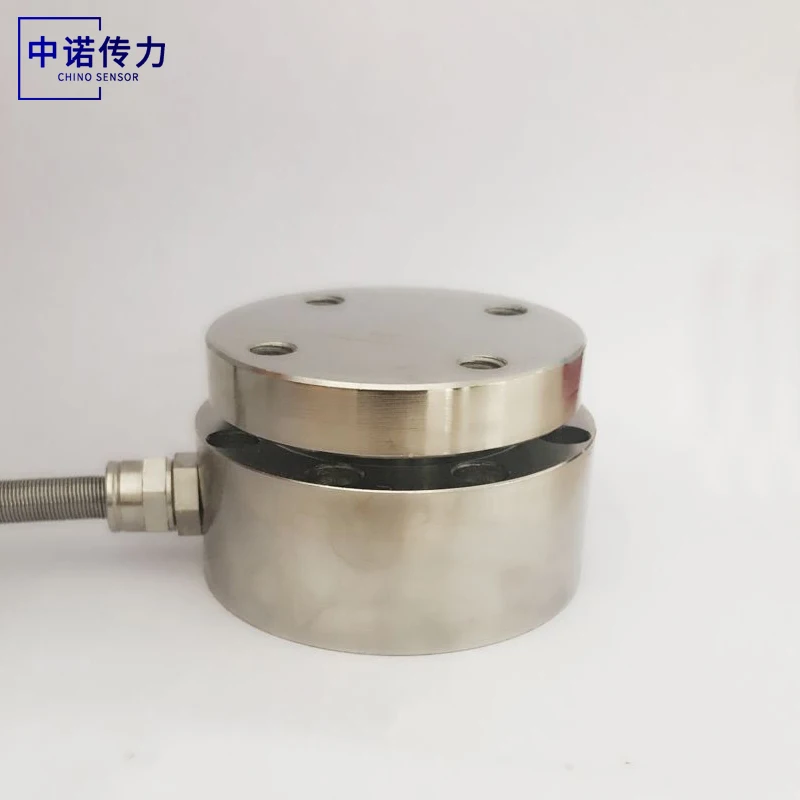

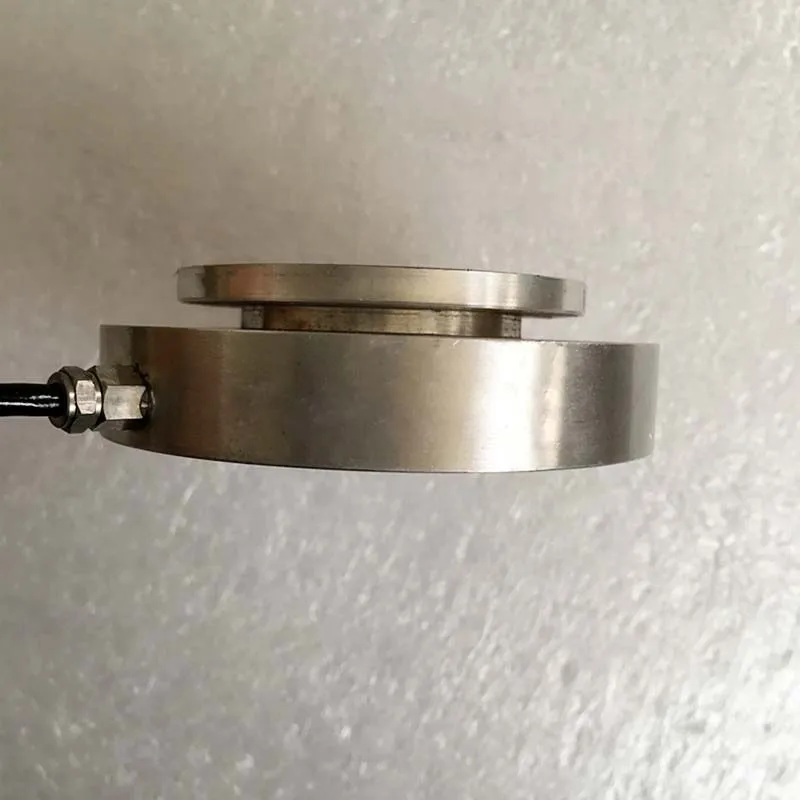

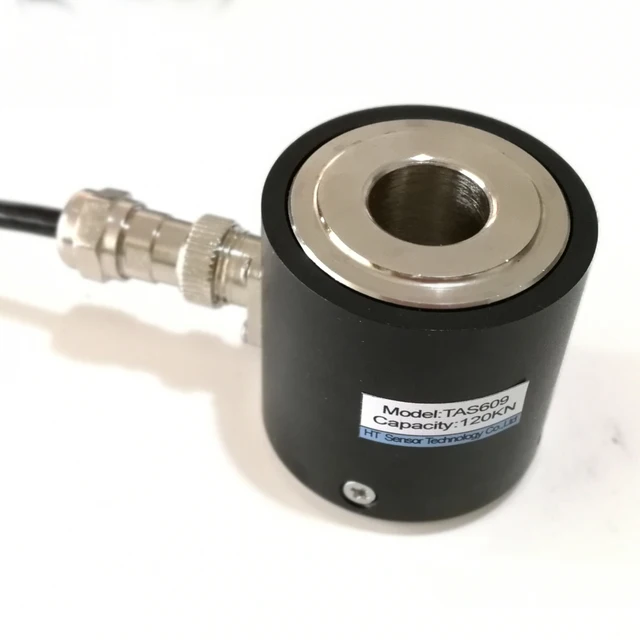

        Датчики силы нажатия (Force Sensors)

        Датчики силы нажатия (Force Sensors)

        Showing — 15 of 109 results

        • TE Connectivity’s Sigma Inductors

          SENSOR TENSE LOAD CELL

          FX1901-0001-
          0050-L Add to cart

        • TE Connectivity’s Sigma Inductors

          SENSOR TENSE LOAD CELL

          FX1901-0001-
          0025-L Add to cart

        • TE Connectivity’s Sigma Inductors

          SENSOR TENSE LOAD CELL

          FX1901-0001-
          0200-L Add to cart

        • TE Connectivity’s Sigma Inductors

          SENSOR FORCE LOAD CELL 100LBS

          FC2231-0000-
          0100-L Add to cart

        • Honeywell Sensing and Productivity Solutions

          SENSOR FORCE SURF MOUNT 3.

          3LBS

          FSS1500NGT
          Add to cart

        • TE Connectivity’s Sigma Inductors

          SENSOR FORCE LOAD CELL 10LBS

          FC2231-0000-
          0010-L Add to cart

        • TE Connectivity’s Sigma Inductors

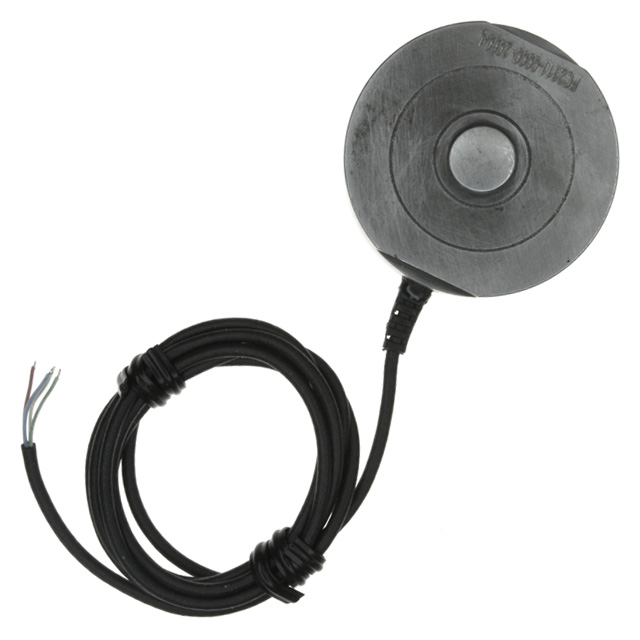

          SENSOR FORCE LOAD CELL 2000LBS

          FC2311-0000-
          2000-L Add to cart

        • TE Connectivity’s Sigma Inductors

          SENSOR FORCE LOAD CELL 250LBS

          FC2311-0000-
          0250-L Add to cart

        • SparkFun

          LOAD SENSOR STRAIN GUAGE

          SEN-10245
          Add to cart

        • TE Connectivity’s Sigma Inductors

          SENSOR FORCE LOAD CELL 500LBS

          FC2311-0000-
          0500-L Add to cart

        • Seeed

          WEIGHT SENSOR (LOAD CELL) 0-50KG

          114990100
          Add to cart

        • Ohmite

          FORCE SENSING RESISTOR

          FSR01CE
          Add to cart

        • Honeywell Sensing and Productivity Solutions

          SENSOR FORCE SURF MOUNT 3.

          3LBS

          FSS1500NSR
          Add to cart

        • TE Connectivity’s Sigma Inductors

          SENSOR FORCE LOAD CELL 1000LBS

          FC2311-0000-
          1000-L Add to cart

        • Parallax, Inc.

          SENSOR FORCE SENSING RES 25LBS

          30056
          Add to cart



        Датчики давления | Что такое датчик давления?



        Что такое датчик давления?

        Какие существуют типы методов измерения давления и технологий измерения давления и как они работают в измерении давления ? Ознакомьтесь с функциями и возможностями различных датчиков давления в этом подробном руководстве.

        Датчики давления производятся в США компанией FUTEK Advanced Sensor Technology (FUTEK), ведущим производителем датчиков давления, с использованием одной из самых передовых технологий в сенсорной промышленности: металлической фольги тензодатчик технология. Датчик давления определяется как преобразователь, который преобразует входное механическое давление в электрический выходной сигнал (определение датчика давления). Существует несколько типов датчиков давления в зависимости от размера, производительности, метода измерения, технологии измерения и требований к выходному сигналу.

        Что такое датчик давления?

        Что такое датчик давления? Датчик давления представляет собой преобразователь или прибор, который преобразует входное механическое давление в газах или жидкостях в электрический выходной сигнал . Датчик давления состоит из чувствительного к давлению элемента, который может измерять, обнаруживать или контролировать приложенное давление, и электронных компонентов для преобразования информации в электрический выходной сигнал.

        Давление определяется как количество силы (приложенной к жидкости или газу), приложенной к единице «площади» (P=F/A), и общепринятыми единицами давления являются Паскаль (Па), Бар (бар) , Н/мм 2 или psi (фунты на квадратный дюйм). В датчиках давления часто используется пьезорезистивная технология, поскольку пьезорезистивный элемент изменяет свое электрическое сопротивление пропорционально испытанному напряжению (давлению).

        Как работает датчик давления?

        Чтобы понять, как работает промышленный датчик давления FUTEK, во-первых, необходимо понять основы физики и материаловедения, лежащие в основе принципа работы датчика давления и пьезорезистивного эффекта , который измеряется 9Тензорезистор 0007 (иногда называемый тензорезистором ). Тензорезистор из металлической фольги представляет собой преобразователь, электрическое сопротивление которого изменяется в зависимости от приложенной силы. Другими словами, он преобразует силу, давление, напряжение, сжатие, крутящий момент и вес (датчики веса) в изменение электрического сопротивления, которое затем можно измерить.

        Тензодатчики представляют собой электрические проводники, плотно прикрепленные к пленке в форме зигзага. Когда эту пленку тянут, она — и проводники — растягиваются и удлиняются. Когда его толкают, он сокращается и становится короче. Это изменение формы приводит к изменению сопротивления электрических проводников. Деформация, приложенная к тензодатчику, может быть определена на основе этого принципа, поскольку сопротивление тензорезистора увеличивается с приложенной деформацией и уменьшается с усадкой.

        Рис. 1: Тензодатчик из металлической фольги. Источник: ScienceDirect

        Конструктивно датчик давления состоит из металлического корпуса (также называемого изгибом), к которому прикреплены тензодатчики из металлической фольги . Корпус этих силоизмерительных датчиков обычно изготавливается из алюминия или нержавеющей стали, что придает датчику две важные характеристики: (1) обеспечивает прочность, позволяющую выдерживать высокие нагрузки, и (2) обладает эластичностью, позволяющей минимально деформироваться и возвращаться к исходной форме при сила снимается.

        Датчик давления преобразует давление в электрический сигнал. Промышленные датчики давления FUTEK используют пьезорезистивный эффект, который состоит из тензодатчиков из металлической фольги, установленных на диафрагме. При изменении давления диафрагма меняет форму, вызывая изменение сопротивления в тензорезисторах, что позволяет измерять изменения давления электрическим способом. Наши датчики давления естественным образом производят электрический сигнал в милливольтах, который изменяется пропорционально нагрузке и напряжению возбуждения датчика (мВ/В — милливольт на вольт). Однако мы предлагаем датчики давления с внутренними аналоговыми усилителями. Датчики давления со встроенными усилителями выдают сигналы переменного напряжения, т.е. ±10В, или переменного тока, т.е. 4-20 мА. Однако, если для вашего приложения требуется цифровой или USB-усилитель датчика давления, обратитесь к нашим инструментам датчиков силы и странице магазина усилителей.

        Тензорезисторы расположены в так называемой схеме усилителя моста Уитстона (см. анимированную схему ниже). Это означает, что четыре тензорезистора соединены между собой в виде петлевой цепи, и соответственно совмещена измерительная сетка измеряемой силы.

        Мостовые тензометрические усилители обеспечивают регулируемое напряжение возбуждения и преобразуют выходной сигнал мВ/В в другую форму сигнала, более полезную для пользователя. Сигнал, генерируемый тензорезисторным мостом, имеет низкую мощность и может не работать с другими компонентами системы, такими как ПЛК, модули сбора данных (DAQ) или компьютеры. Таким образом, функции формирователя сигнала датчика давления включают в себя напряжение возбуждения, фильтрацию или ослабление шума, усиление сигнала и преобразование выходного сигнала.

        Кроме того, изменение выходного сигнала усилителя датчика давления откалибровано, чтобы быть пропорциональным силе, приложенной к изгибу, которую можно рассчитать с помощью уравнения цепи датчика давления.

        Рис. 2: Цепь датчика измерения давления.

        Какие существуют типы датчиков давления и методы измерения?

        Датчики давления можно классифицировать по типу измеряемого давления, а также по технологии измерения давления, с которой работает датчик.

        Датчик дифференциального давления: Дифференциальное давление — это измерение разницы давления между двумя значениями давления или двумя точками давления в системе , таким образом измеряя, насколько две точки отличаются друг от друга, а не их величину относительно атмосферного давления. давления или к другому эталонному давлению, такому как абсолютный вакуум. Это отличается от датчика статического или абсолютного давления, который измеряет давление, используя только один порт, и, как правило, датчики дифференциального давления комплектуются двумя портами, к которым можно присоединить трубы и подключить их к системе в двух разных точках давления, откуда может быть перепад давления. быть измерены и рассчитаны.

        Этот метод измерения давления обычно используется для измерения расхода жидкости или газа в трубах или воздуховодах.

        Рис. 3: Измерение уровня в резервуаре с использованием датчика измерения перепада давления.

        Датчик абсолютного или вакуумного давления: Этот датчик измеряет абсолютное давление, которое определяется как давление, измеренное относительно идеального герметичного вакуума . Датчики абсолютного давления используются в приложениях, где требуется постоянное эталонное значение . Эти приложения требуют привязки к фиксированному давлению, поскольку они не могут быть просто привязаны к окружающему давлению. Например, этот метод используется в высокопроизводительных промышленных приложениях, таких как контроль вакуумных насосов, измерение давления жидкости, промышленная упаковка, управление промышленными процессами и аэрокосмическая и авиационная инспекция. Когда дело доходит до измерения атмосферного давления, особенно для таких приложений, как барометрические измерения погоды или высотомеры, предпочтительным устройством является датчик абсолютного давления.

        Датчик манометрического или относительного давления: Манометрическое давление — это просто частный случай дифференциального давления с давлениями, измеряемыми дифференциально, но всегда относительно местного давления окружающей среды . В том же отношении абсолютное давление также можно рассматривать как дифференциальное давление, когда измеренное давление сравнивается с идеальным вакуумом. Изменения атмосферного давления из-за погодных условий или высоты напрямую влияют на выходной сигнал датчика избыточного давления. Манометрическое давление выше атмосферного давления называется положительным давлением. Если измеренное давление ниже атмосферного давления, оно называется отрицательным или вакуумметрическим давлением.

        Рис. 4: Измерение давления с помощью датчика давления в системе водяного насоса

        Типы технологий измерения давления или принципы работы

        Существует множество технологий измерения давления или принципов измерения, способных преобразовать давление в измеримое и стандартизированное электрический сигнал. В этой статье основное внимание будет уделено типам коллекторов силы, которые используют датчик силы (например, диафрагму) для измерения деформации (или отклонения) из-за приложенной силы на площади (давления).

        Резистивный или пьезорезистивный эффект: Резистивные датчики давления используют изменение электрического сопротивления тензодатчика, прикрепленного к диафрагме (также известной как гибкий элемент), которая подвергается воздействию среды под давлением.

        Тензорезисторы часто состоят из металлического резистивного элемента на гибкой подложке, прикрепленного к диафрагме (например, тензорезистора из металлической фольги) или нанесенного непосредственно с помощью тонкопленочных процессов.

        Обычно тензометрические датчики подключаются по схеме моста Уитстона, чтобы максимизировать выходной сигнал датчика и снизить чувствительность к ошибкам. Это наиболее часто используемая технология измерения давления общего назначения, основанная на том же принципе, что и тензодатчик.



        Видео на YouTube: миниатюрный датчик давления (PFT510) | Мембранный преобразователь давления для скрытого монтажа.



        Емкостный: В емкостных датчиках давления используется диафрагма, которая отклоняется под действием приложенного давления, образуя переменный конденсатор для обнаружения напряжения, вызванного приложенным давлением. При приложении давления внешняя сила сжимает диафрагму, и значение емкости уменьшается. Когда давление сбрасывается, диафрагма возвращается к своей первоначальной форме, и за ней следует емкость. В обычных технологиях используются металлические, керамические и кремниевые диафрагмы. Емкость можно откалибровать, чтобы обеспечить точное считывание давления.

        Емкостные датчики, отображающие изменение емкости при отклонении одной пластины под действием приложенного давления, могут быть очень чувствительными и выдерживать большие перегрузки. Однако ограничения на материалы, а также требования к соединению и герметизации могут ограничивать области применения.

        Пьезоэлектрический эффект: Пьезоэлектрические датчики давления используют свойство пьезоэлектрических материалов, таких как керамика или металлизированный кварц, генерировать электрический потенциал на поверхности, когда материал подвергается механическому напряжению и деформации. Величина заряда пропорциональна приложенной нагрузке, а полярность определяется направлением силы. Электрический потенциал накапливается и быстро рассеивается при изменении давления, что позволяет измерять быстро меняющееся динамическое давление.

        Обратите внимание, что пьезоэлектрический эффект отличается от пьезорезистивного эффекта. Хотя обе терминологии связаны с эффектами давления на материалы (пьезо происходит от греческого слова, обозначающего физическое давление), пьезорезистивный эффект связан с изменением электрического сопротивления, а пьезоэлектрический эффект связан с производством электрический потенциал (электрический заряд) в материале.



        Датчики давления | КЕЙЕНС Америка

        Включить снятые с производства серии

        Цифровой датчик давления для тяжелых условий эксплуатации серии GP-M предназначен как для гидравлических, так и для пневматических систем. Он обладает высокой устойчивостью к воздействию окружающей среды, устойчив к засорению и предлагает несколько адаптеров/фитингов. Эта серия контролирует воздух/газ и жидкость в широком диапазоне обнаружения от -14,50 до 5802 фунтов на квадратный дюйм. Температуру также можно контролировать одновременно. Доступны управляющие выходы, аналоговая связь и связь IO-Link.

        Каталоги Цена

        Особенности
        Мониторинг температуры и поддержка IO-Link расширяют возможности использования

        Благодаря устойчивости к воздействию окружающей среды, отличной видимости, функции измерения температуры, простоте установки и совместимости с IO-Link, цифровой датчик давления для тяжелых условий эксплуатации серии GP-M является новым стандартом для датчиков давления.
        Функция подавления температуры окружающей среды (ATS) обеспечивает высокоточные измерения температуры. Давление и температура контролируются одновременно, а светодиодный индикатор состояния виден с первого взгляда. Это устройство также совместимо с IO-Link. Это позволяет осуществлять удаленный мониторинг путем цифровой передачи данных датчиков на ПЛК или ПК для быстрого выявления любых проблем.

        Исключительная простота использования

        Превосходная видимость делает состояние оборудования понятным, а конструкция ступенчатой ​​диафрагмы без вмятин уменьшает засорение посторонними частицами.

        Большой световой индикатор и белый цифровой светодиодный дисплей

        Прочная конструкция для повышения устойчивости к воздействию окружающей среды

        Надежность является ключом к производительности датчиков давления. Серия GP-M отличается высокой надежностью, что делает ее пригодной для широкого спектра приложений и сред.

        • Водонепроницаемый/пылезащитный IP67
        • Рабочая температура окружающей среды* от –20 до +80°C от –4 до +176°F
        • Ударопрочность 50 G
        • Вибростойкость 20 г

        *Без замерзания и конденсации

        Быстрая идентификация проблем

        Встроенная функция измерения температуры позволяет одновременно контролировать давление и температуру, что упрощает быстрое выявление проблем.

        Подавление температуры окружающей среды (ATS)

        AP-V80 предназначен для работы в условиях высокого давления и дифференциального давления. Эта серия контролирует воздух/газ и жидкость в диапазоне обнаружения от -14,50 до 7250 фунтов на квадратный дюйм. Имеются управляющие и аналоговые выходы.

        Каталоги Цена

        Цифровые датчики давления воздуха серии AP-C30 имеют уникальный двухцветный большой цифровой дисплей и встроенный усилитель. Этот обнаруживаемый диапазон этой серии составляет от -14,50 до 145 фунтов на квадратный дюйм. Имеются управляющие и аналоговые выходы.

        Каталоги Цена

        Серия AP-C40 предлагает отдельные компактные сенсорные головки и уникальный двухцветный большой цифровой дисплей. Эта серия контролирует воздух/газ с обнаруживаемым диапазоном от -14,50 до 145 фунтов на квадратный дюйм. Имеются управляющие и аналоговые выходы.

        Каталоги Цена

        Серия AP-V40 предлагает отдельные компактные сенсорные головки и усилитель, монтируемый на DIN-рейку, с функцией уменьшения количества проводов. Эта серия контролирует воздух/газ с обнаруживаемым диапазоном от -14,50 до 145 фунтов на квадратный дюйм. Имеются управляющие и аналоговые выходы.

        Каталоги Цена

        Серия AP-N — это датчик давления, совместимый с несколькими сетевыми протоколами, включая EtherNet/IP. Эта серия контролирует воздух/газ с обнаруживаемым диапазоном от -14,50 до 145 фунтов на квадратный дюйм. Имеются управляющий выход и сетевая связь.

        Каталоги Цена

        Особенности
        поддерживает различные открытые полевые сети

        Совместимость с ведущими мировыми сетями открытого типа, серия AP-N может использоваться с ПЛК любого производителя.

        EtherCAT® является зарегистрированной торговой маркой и запатентованной технологией, лицензированной Beckhoff Automation GmbH, Германия.

        Подключение различных датчиков в одной сети

        Подключение к различным датчикам, включая волоконно-оптические датчики, лазерные датчики и датчики потока, для создания универсальной сети.

        Самая маленькая и легкая в отрасли головка датчика давления воздуха весом всего 7 г. Сверхмаленькая головка датчика может быть установлена ​​близко к точке обнаружения, что сокращает время отклика.

        Цифровой датчик давления воздуха серии AP-30

        с уникальным двухцветным цифровым дисплеем заменяет обычные механические датчики.

        Типы датчиков давления – Руководство

        Датчики давления – это инструменты или устройства, преобразующие величину физического давления, воздействующего на датчик, в выходной сигнал, который можно использовать для определения количественного значения давления. Доступно множество различных типов датчиков давления, которые работают одинаково, но используют разные базовые технологии для преобразования давления в выходной сигнал. В этой статье будут обсуждаться наиболее распространенные типы датчиков давления, описаны принципы работы датчиков давления, рассмотрены общие характеристики, связанные с датчиками давления, и представлены примеры их применения.

        Следует отметить одно отличие: датчики давления отличаются от манометров. Манометры по своей конструкции обеспечивают прямое выходное считывание значения давления, называемого манометрическим давлением. Это может быть аналоговый (механический) дисплей со стрелкой и градуированной шкалой или прямой цифровой дисплей с показаниями давления. Датчики давления, с другой стороны, не обеспечивают непосредственно считываемый выходной сигнал давления, а вместо этого генерируют значение выходного сигнала, пропорциональное показанию давления, но которое сначала необходимо преобразовать и обработать для преобразования уровня выходного сигнала в калиброванное показание давления.

        Чтобы узнать больше о других типах датчиков, ознакомьтесь с нашими соответствующими руководствами, в которых рассматриваются различные типы датчиков или использование датчиков для расширения возможностей Интернета вещей (IoT). Чтобы узнать больше о других устройствах для измерения давления, см. соответствующие руководства по манометрам и цифровым манометрам.

        Датчики давления, преобразователи давления и преобразователи давления

        Существует несколько общих терминов, связанных с устройствами измерения давления, которые часто используются взаимозаменяемо. Этими терминами являются датчики давления, преобразователи давления и преобразователи давления. Производители и поставщики этих устройств могут использовать один или несколько из этих терминов для описания своих продуктов. Как правило, основное различие между этими терминами связано с генерируемым электрическим выходным сигналом и выходным интерфейсом устройства. Имейте в виду, что среди поставщиков существуют различия в отношении того, как классифицируются их устройства.

        Один из способов понять разницу между датчиками давления и датчиками давления и преобразователями давления заключается в том, что датчики давления не имеют встроенной электроники, обеспечивающей преобразование сигнала и усиленный выходной сигнал, в отличие от двух других.

        Датчики давления, хотя и используются как общий термин для всех этих трех типов устройств, обычно производят выходной сигнал в милливольтах. Относительно низкое выходное напряжение в сочетании с потерями сопротивления, возникающими в проводке, означает, что длина проводов должна быть короткой, что ограничивает использование устройств примерно 10-20 футами от электроники, прежде чем возникнут слишком большие потери сигнала. Выходной сигнал будет пропорционален напряжению питания, используемому датчиком. Так, например, датчик, который генерирует выходной сигнал 10 мВ/В, используемый с источником питания 5 В постоянного тока, будет генерировать выходной сигнал амплитудой от 0 до 50 мВ. Выходы в милливольтах позволяют инженеру проектировать преобразование сигнала в соответствии с требованиями приложения и помогают снизить как стоимость, так и размер корпуса датчика. Ограничения этих устройств заключаются в том, что необходимо использовать регулируемые источники питания, поскольку полная шкала выходного сигнала пропорциональна напряжению питания. Кроме того, низкий уровень выходного сигнала означает, что эти устройства менее пригодны для использования в средах с электрическими помехами. Иллюстрация полумостовой схемы с милливольтовым выходом показана на рисунке 1 ниже.

        Рис. 1. Тензометрический датчик давления с мостом Уитстона

        Изображение предоставлено: https://www.avnet.com/wps/portal/abacus/solutions/technologies/sensors/pressure-sensors/output-signals

        Датчики давления

        генерируют более высокий уровень выходного напряжения или частоты за счет встроенных дополнительных возможностей усиления сигнала, позволяющих увеличить амплитуду выходного сигнала, скажем, до 5 В или 10 В, а выходную частоту до 1–6 кГц. Повышенная мощность сигнала позволяет использовать датчики давления на большем расстоянии от электроники, скажем, 20 футов. Эти устройства используют более высокий уровень напряжения питания, например 8–28 В постоянного тока. Более высокое выходное напряжение снижает потребление тока, что позволяет использовать датчики давления в приложениях, где оборудование питается от батарей.

        В то время как датчики давления и преобразователи давления генерируют выходное напряжение, датчики давления производят выходной ток с низким импедансом, обычно используемый в качестве аналоговых сигналов 4-20 мА в 2-проводной или 4-проводной конфигурации. Преобразователи давления обладают хорошей устойчивостью к электрическим помехам (EMI/RFI) и поэтому подходят для приложений, где необходимо передавать сигналы на большие расстояния. Эти устройства не требуют регулируемых источников питания, но более высокий выходной ток и потребляемая мощность делают их непригодными для приложений с оборудованием с батарейным питанием, когда устройства работают при полном или почти полном давлении.

        Для простоты баланса этой статьи мы будем использовать общий термин датчики давления, а не делать отдельные представления датчиков давления и преобразователей давления.

        Терминология давления

        В этом разделе представлена ​​некоторая ключевая терминология, относящаяся к датчикам давления.

        • Манометрическое давление — это измерение давления относительно атмосферного давления. Типичным примером этого является использование манометра для измерения давления воздуха в автомобильной шине. Если манометр показывает 35 фунтов на квадратный дюйм, это означает, что давление в шине на 35 фунтов на квадратный дюйм выше местного атмосферного давления.
        • Абсолютное давление — это измерение, сделанное относительно состояния чистого вакуума, такого как космический вакуум. Этот тип измерения давления важен в приложениях аэрокосмической техники, поскольку атмосферное давление меняется с высотой.
        • Дифференциальное давление — это измерение разности давлений между двумя значениями давления, следовательно, измерение того, насколько они отличаются друг от друга, а не их величины по отношению к атмосферному давлению или другому эталонному давлению.
        • Вакуумное давление — это измерение давления значений, которые находятся в отрицательном направлении по отношению к атмосферному давлению.

        На рис. 2 ниже эти термины показаны на диаграмме, показывающей относительные отношения между каждым из них.

        Рисунок 2: Взаимосвязь различных измерений давления

        Изображение предоставлено: https://www.engineeringtoolbox.com

        Технологии измерения давления

        Существует шесть основных технологий датчиков давления, используемых для измерения давления. Это:

        • Потенциометрические датчики давления
        • Индуктивные датчики давления
        • Емкостные датчики давления
        • Пьезоэлектрические датчики давления
        • Датчики давления тензометрические
        • Датчики давления с переменным магнитным сопротивлением

        Потенциометрические датчики давления используют трубку Бурдона, капсулу или сильфон, который приводит в движение рычаг стеклоочистителя, обеспечивая относительно прямолинейное измерение давления.

        Индуктивные датчики давления используйте линейный регулируемый дифференциальный трансформатор (LVDT) для изменения степени индуктивной связи между первичной и вторичной обмотками трансформатора.

        В емкостных датчиках давления используется диафрагма, которая отклоняется под действием приложенного давления, что приводит к изменению значения емкости, которую затем можно откалибровать для получения показаний давления.

        Пьезоэлектрические датчики давления основаны на способности таких материалов, как керамика или металлизированный кварц, генерировать электрический потенциал, когда материал подвергается механическому воздействию.

        Датчики давления тензометрические основаны на измерении изменения сопротивления, которое происходит в материале, таком как кремний, когда он подвергается механическому воздействию, известному как пьезорезистивный эффект.

        Датчики давления с переменным магнитным сопротивлением используют диафрагму, которая содержится в магнитной цепи. Когда к датчику прикладывается давление, отклонение диафрагмы вызывает изменение сопротивления контура, и это изменение можно измерить и использовать в качестве индикатора приложенного давления.

        Типы датчиков давления

        Используя датчик давления, можно проводить измерения давления для определения диапазона различных значений и различных типов давления в зависимости от того, выполняется ли измерение давления относительно атмосферы, условий вакуума или других эталонных уровней давления. Датчики давления — это инструменты, которые можно спроектировать и настроить для определения давления по этим переменным. Датчики абсолютного давления предназначены для измерения давления относительно вакуума, и они разработаны с эталонным вакуумом, заключенным внутри самого датчика. Эти датчики также могут измерять атмосферное давление. Точно так же датчик избыточного давления определяет значения относительно атмосферного давления, и часть устройства обычно подвергается воздействию условий окружающей среды. Это устройство может быть использовано для измерения кровяного давления.

        Важным аспектом промышленных процессов определения давления является сравнение нескольких уровней давления. Для этих приложений используются датчики перепада давления, что может быть затруднительно из-за наличия по крайней мере двух разных давлений на одной механической конструкции. Датчики перепада давления имеют относительно сложную конструкцию, поскольку они часто необходимы для измерения незначительных перепадов давления при больших статических давлениях. Принципы преобразования и измерения механического давления являются общими для большинства стандартных устройств измерения давления, независимо от их классификации как дифференциальных, абсолютных или избыточных приборов давления. Ниже мы рассмотрим наиболее распространенный тип датчиков давления.

        Датчики анероидного барометра

        Барометр-анероид состоит из полого металлического корпуса с гибкими поверхностями сверху и снизу. Каков принцип работы датчика атмосферного давления? Изменения атмосферного давления заставляют этот металлический корпус менять форму, а механические рычаги усиливают деформацию, чтобы обеспечить более заметные результаты. Уровень деформации также может быть повышен за счет изготовления датчика в сильфонной конструкции. Рычаги обычно прикреплены к стрелочному циферблату, который преобразует деформацию под давлением в масштабированные измерения, или к барографу, который регистрирует изменение давления во времени. Датчики-анероидные барометры компактны и долговечны, в их работе не используется жидкость. Однако масса элементов, чувствительных к давлению, ограничивает скорость отклика устройства, что делает его менее эффективным для проектов динамического измерения давления.

        Датчики манометра

        Манометр представляет собой датчик давления жидкости, имеющий относительно простую конструкцию и более высокий уровень точности, чем у большинства барометров-анероидов. Он проводит измерения, записывая влияние давления на столб жидкости. Наиболее распространенной формой манометра является U-образная модель, в которой давление прикладывается к одной стороне трубки, вытесняя жидкость и вызывая падение уровня жидкости на одном конце и соответствующий подъем на другом. Уровень давления указывается по разнице высот между двумя концами трубки, а измерение проводится по шкале, встроенной в прибор.

        Точность показаний можно повысить, наклонив одну из ножек манометра. Также можно присоединить резервуар для жидкости, чтобы сделать уменьшение высоты одной из ножек незначительным. Манометры могут быть эффективными в качестве манометрических датчиков, если одно колено U-образной трубки выходит в атмосферу, и они могут функционировать как дифференциальные датчики, когда давление приложено к обоим коленям. Однако они эффективны только в определенном диапазоне давлений и, подобно барометрам-анероидам, имеют низкую скорость отклика, неадекватную для измерения динамического давления.

        Датчики давления с трубкой Бурдона

        Хотя они работают в соответствии с теми же основными принципами, что и барометры-анероиды, в трубках Бурдона используется спиральный или С-образный чувствительный элемент вместо полой капсулы. Один конец трубки Бурдона закреплен в соединении с давлением, а другой конец закрыт. Каждая трубка имеет эллиптическое поперечное сечение, благодаря которому трубка выпрямляется по мере приложения большего давления. Инструмент будет продолжать выпрямляться до тех пор, пока давление жидкости не сравняется с упругим сопротивлением трубки. По этой причине разные материалы трубок связаны с разными диапазонами давления. Узел зубчатого колеса прикреплен к закрытому концу трубки и перемещает указатель по градуированному циферблату для обеспечения показаний. Устройства с трубкой Бурдона обычно используются в качестве датчиков избыточного давления и дифференциальных датчиков, когда две трубки подключены к одному указателю. Как правило, спиральная трубка более компактна и обеспечивает более надежную работу, чем С-образный чувствительный элемент.

        Вакуумные датчики давления

        Вакуумное давление ниже уровня атмосферного давления, и его может быть сложно обнаружить механическими методами. Датчики Пирани обычно используются для измерений в диапазоне низкого вакуума. Эти датчики основаны на нагретой проволоке с электрическим сопротивлением, коррелирующим с температурой. Когда давление вакуума увеличивается, конвекция уменьшается, а температура проволоки повышается. Электрическое сопротивление увеличивается пропорционально и калибруется по давлению, чтобы обеспечить эффективное измерение вакуума.

        Ионные датчики или датчики с холодным катодом обычно используются для приложений с более высоким вакуумом. Эти инструменты полагаются на нить накала, которая генерирует эмиссию электронов. Электроны переходят на сетку, где они могут столкнуться с молекулами газа, тем самым вызывая их ионизацию. Заряженное собирающее устройство притягивает заряженные ионы, и количество накапливаемых им ионов прямо соответствует количеству молекул в вакууме, что обеспечивает точное измерение вакуумного давления.

        Герметичные датчики давления

        Герметичные датчики давления используются, когда желательно получить измерение давления относительно эталонного значения (например, атмосферного давления на уровне моря), но когда невозможно, чтобы датчик был непосредственно открыт для этого эталонного давления. Например, на подводных транспортных средствах герметичный датчик давления может использоваться для определения глубины транспортного средства путем измерения давления окружающей среды и сравнения его с атмосферным давлением, которое имеется в герметичном устройстве.

        Характеристики датчика давления

        Датчики давления

        обычно имеют размеры и характеристики по нескольким общим параметрам, которые показаны ниже. Обратите внимание, что технические характеристики этих устройств могут различаться от производителя к производителю, а также обратите внимание, что технические характеристики могут различаться в зависимости от конкретного типа используемого датчика давления. Базовое понимание этих спецификаций облегчит процесс поиска или спецификации одного из этих датчиков.

        • Тип датчика — отражает тип давления, для которого предназначен датчик. Это может включать абсолютное давление, составное давление, дифференциальное давление, манометрическое давление или вакуумметрическое давление.
        • Диапазон рабочего давления — обеспечивает диапазон давлений, в котором датчик может работать и генерировать выходной сигнал.
        • Максимальное давление – абсолютное максимальное значение давления, при котором устройство может надежно функционировать без повреждения датчика. Превышение максимального давления может привести к отказу устройства или неточному выходному сигналу.
        • Полная шкала – это разница между максимальным давлением, которое может измерить датчик, и нулевым давлением.
        • Тип выхода — описывает общий характер характеристик выходного сигнала датчика давления. Примеры включают аналоговый ток, аналоговое напряжение, частоту или другие форматы.
        • Выходной уровень — диапазон выходного сигнала, например 0–25 мВ, связанный с датчиком давления в пределах его рабочего диапазона. Для выходных электрических сигналов это обычно будут милливольты или вольты, или диапазон выходного тока в миллиамперах.
        • Точность — мера отклонения в измерении между уровнем давления, определенным выходным сигналом датчика, и истинным значением давления. Точность часто выражается как +/- диапазон единиц измерения давления (например, фунтов на квадратный дюйм или миллибар) или как погрешность +/- в процентах. Точность датчиков давления обычно определяется на основе наилучшей прямой линии точек данных для значений выходного сигнала в зависимости от различных показаний приложенного давления.
          • 90 159 Разрешение – представляет наименьшую разницу в выходном сигнале, которую может различить датчик.
        • Дрейф — мера постепенного изменения калиброванного состояния датчика с течением времени.
        • Напряжение питания — величина источника напряжения, необходимого для питания датчика давления, измеряемая в вольтах, чаще всего выражаемая как допустимый диапазон входного напряжения.
        • Диапазон рабочих температур — экстремальные температуры (высокие и низкие), при которых датчик предназначен для надежной работы и обеспечения выходного сигнала.

        Применение датчиков давления

        Датчики давления

        находят широкое применение на различных рынках, включая медицину, общепромышленное производство, автомобилестроение, ОВКВ и энергетику, и это лишь некоторые из них. Важно понимать, что, несмотря на то, что эти устройства измеряют давление, их можно использовать для выполнения других важных измерений, поскольку существует взаимосвязь между зарегистрированным давлением и значением этих других параметров.

        Ниже приведены некоторые примеры использования датчика давления:

        • В автомобильных тормозных системах датчики давления могут использоваться для обнаружения неисправностей в гидравлических тормозах, которые могут повлиять на их работу.
          • В автомобильных двигателях
        • используются датчики давления для оптимизации топливно-воздушной смеси при изменении условий движения и для контроля уровня давления масла в работающем двигателе.
        • Датчики давления в автомобилях можно использовать для обнаружения столкновений и запуска устройств безопасности, таких как подушки безопасности.
        • В аппаратах искусственной вентиляции легких датчики давления используются для контроля давления кислорода и контроля смеси воздуха и кислорода, подаваемой пациенту.
        • В барокамерах используются датчики давления для отслеживания и контроля давления, применяемого в процессе лечения.
        • Датчики давления используются в спирометрических устройствах, измеряющих объем легких пациентов.
        • Автоматизированные системы доставки лекарств, которые вводят лекарство пациенту в виде жидкости для внутривенного вливания, используют датчики давления для доставки нужной дозы в нужное время суток.
        • В системах HVAC датчики давления могут использоваться для контроля состояния воздушных фильтров. По мере того как фильтры забиваются твердыми частицами, перепад давления на фильтре повышается и может быть обнаружен.
        • Скорость воздушного потока можно контролировать с помощью датчиков давления, поскольку скорость воздушного потока пропорциональна перепаду давления.
        • В промышленных технологических процессах датчики давления могут обнаруживать засорение фильтра в технологическом потоке путем оценки разницы между давлением на входе и выходе.
        • Уровень жидкости в резервуаре можно эффективно контролировать с помощью датчиков давления, размещенных на дне резервуара. По мере снижения уровня жидкости в резервуаре напорное давление (обусловленное весом объема жидкости над датчиком) также уменьшается. Это измерение является прямым индикатором количества жидкости в резервуаре и не зависит от формы резервуара, а зависит исключительно от высоты жидкости. Здесь датчики давления представляют собой альтернативу другим формам датчиков уровня жидкости.
        • Улучшенное местоположение GPS обеспечивается датчиками давления. Измерение высоты может быть получено путем определения барометрического давления из-за взаимосвязи между барометрическим давлением и высотой в атмосфере.
        • Высокоэффективные стиральные машины могут использовать датчики давления для определения объема воды, которую следует добавить для стирки партии грязной одежды, тем самым максимально используя природные ресурсы.
        • Датчики давления используются в носимых устройствах для наблюдения за пациентами и пожилыми людьми в условиях престарелых, обнаружения возможного падения и уведомления персонала или члена семьи. Измеряя небольшие изменения атмосферного давления порядка 2 миллибар, эти датчики могут обнаруживать изменение высоты на расстоянии порядка 10 см.

        Резюме

        В этой статье представлен краткий обзор датчиков давления, включая описание, типы, основные характеристики и примеры применения. Для получения информации по другим темам обратитесь к нашим дополнительным руководствам или посетите платформу поиска поставщиков Thomas, где вы можете найти потенциальные источники поставок для более чем 70 000 различных категорий продуктов и услуг.
