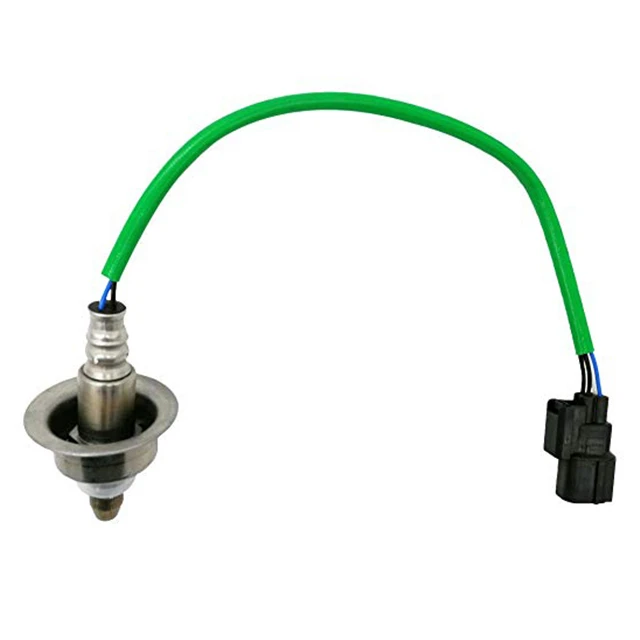

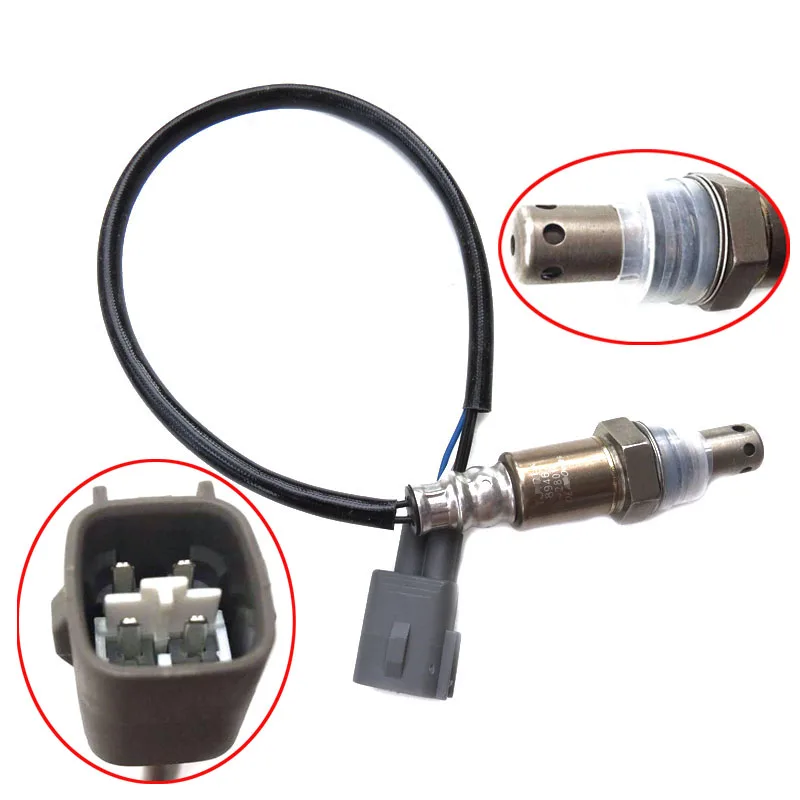

Датчик топливно воздушной смеси: Датчик DEPO топливной воздушной смеси c широкополосной лямбдой Bosch 60мм серии F1

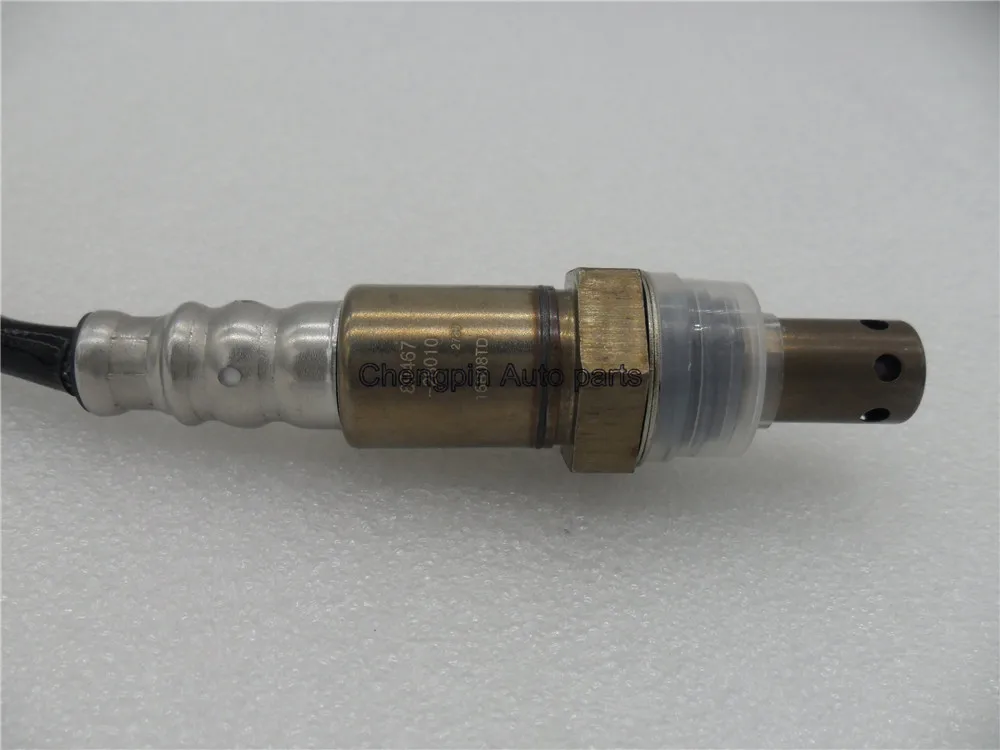

Датчик кислорода и датчик состава рабочей смеси – общая информация

Что это за услуга?

Лямбда-зонд — датчик кислорода, устанавливается в выпускном коллекторе двигателя. Позволяет оценивать количество оставшегося свободного кислорода в выхлопных газах. Сигнал этого датчика используется для регулировки количества подаваемого топлива. Для диагностики несправности этого элемента лучше всего воспользоваться . Не следует продолжать эксплуатацию автомобиля с неисправным лямбда-зондом, так это может привести к выходу из строя дорогостоящих элемиентов, например, каталитического нейтрализатора.
Датчик состава топливовоздушной смеси является неотъемлемой частью системы питания двигателя автомобиля, которая позволяет реально оценивать количество кислорода, оставшегося в выхлопных газах, и тем самым корректировать электронным блоком управления состав рабочей смеси. При его неисправной работе необходима полная замена датчика лямбд зонд.

Основная функция датчика состава топливовоздушной смеси или лямбд зонда – определение соотношения воздух-топливо в отработавших газах и оценка количества свободного кислорода в выхлопных газах. На основе его данных обеспечивается наилучшая очистка отработавших газов, более точное управление системой рециркуляции отработавших газов и регулирование количества впрыскиваемого топлива при полной нагрузке на двигатель. При его неисправности необходима полная замена датчика, потому как именно он позволяет корректировать состав рабочей смеси и обеспечивать нормальную работоспособность системы управления автомобилем. Не редко выходит из строя датчик кислорода. Нужно вызвать мастера, который проверит нужна ли замена датчика кислорода.

Поэтому при первых сигналах светового индикатора прекратите эксплуатацию автомобиля и отбуксируйте его в сервис, проверьте состояние вакуумных шлангов и герметичность выхлопной системы. Замена дпкв – это простая процедура, выполняемая в течение получаса. Для этого не требуется разборка двигателя и снятие защиты поддона картера, достаточно лишь демонтировать колесо. Так что если приехал специалист, пусть

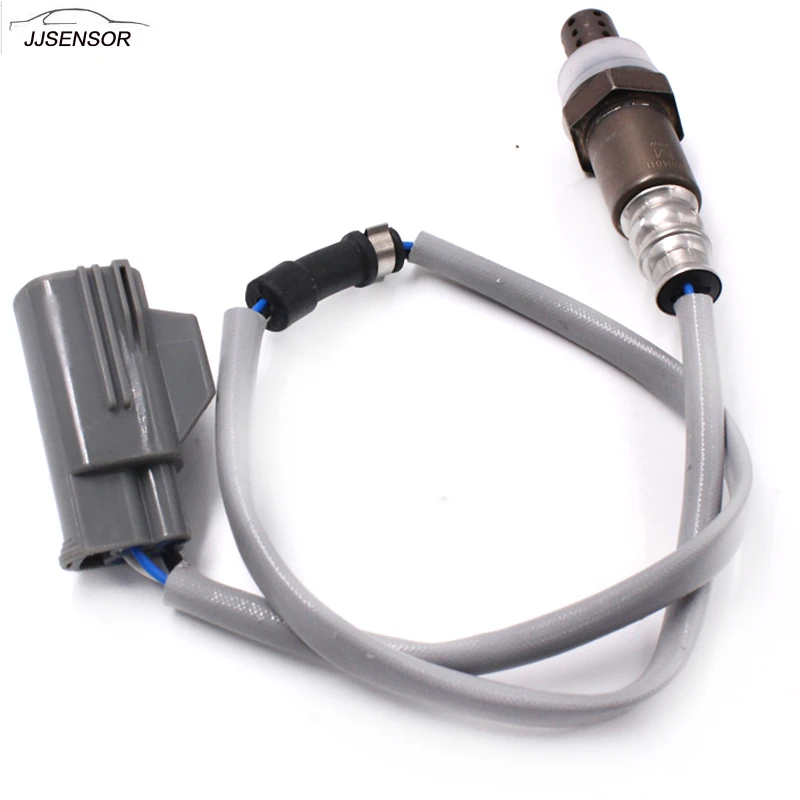

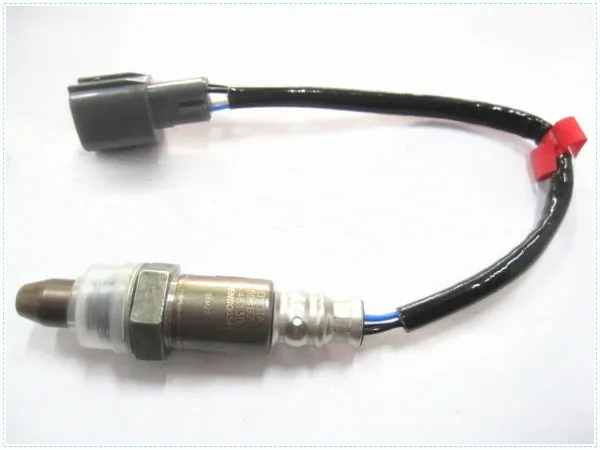

Принцип работы кислородного датчика (лямбда-зонда)

Чтобы катализатор работал оптимально, соотношение топлива и воздуха должно быть очень точно согласовано.

Это задача лямбда-зонда, который непрерывно измеряет содержание остаточного кислорода в выхлопных газах. Посредством выходного сигнала он регулирует систему управления двигателем, которая благодаря этому точно устанавливает топливно-воздушную смесь.

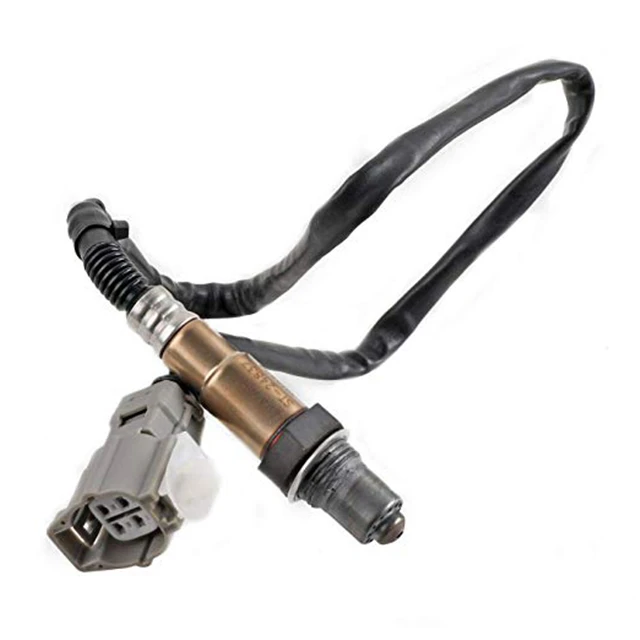

Вы наверняка знаете, что в вашем автомобиле установлен кислородный датчик (или даже два!)… Но зачем он нужен и как он работает? На часто задаваемые вопросы отвечает Стефан Верхоеф (Stefan Verhoef), менеджер DENSO по продукту (кислородные датчики).

B: Какую работу выполняет датчик кислорода в автомобиле?
O:
Датчики кислорода (также называемые лямбда-зондами) помогают контролировать расход топлива вашего автомобиля, что способствует снижению объема вредных выбросов. Датчик непрерывно измеряет объем несгоревшего кислорода в выхлопных газах и передает эти данные в электронный блок управления (ЭБУ). На основании этих данных ЭБУ регулирует соотношение топлива и воздуха в топливовоздушной смеси, поступающей в двигатель, что помогает каталитическому нейтрализатору (катализатору) работать более эффективно и уменьшать количество вредных частиц в выхлопных газах.

B: Где находится датчик кислорода?
O:
Каждый новый автомобиль и большинство автомобилей, выпущенных после 1980 г., оснащены датчиком кислорода. Обычно датчик установлен в выхлопной трубе перед каталитическим нейтрализатором. Точное местоположение датчика кислорода зависит от типа двигателя (V-образное или рядное расположение цилиндров), а также от марки и модели автомобиля. Для того чтобы определить, где расположен датчик кислорода в вашем автомобиле, обратитесь к руководству по эксплуатации.

В: Почему состав топливовоздушной смеси нужно постоянно регулировать?
O:
Соотношение «воздух — топливо» крайне важно, поскольку оно влияет на эффективность работы каталитического нейтрализатора, который снижает содержание оксида углерода (CO), несгоревших углеводородов (CH) и оксида азота (NOx) в выхлопных газах. Для его эффективной работы необходимо наличие определенного количества кислорода в выхлопных газах. Датчик кислорода помогает ЭБУ определить точное соотношение «воздух — топливо» в смеси, поступающей в двигатель, передавая в ЭБУ быстроизменяющийся сигнал напряжения, который меняется в соответствии с содержанием кислорода в смеси: слишком высокого (бедная смесь) или слишком низкого (богатая смесь). ЭБУ реагирует на сигнал и изменяет состав топливовоздушной смеси, поступающей в двигатель. Когда смесь слишком богатая, впрыск топлива уменьшается. Когда смесь слишком бедная — увеличивается. Оптимальное соотношение «воздух — топливо» обеспечивает полное сгорание топлива и использует почти весь кислород из воздуха. Оставшийся кислород вступает в химическую реакцию с токсичными газами, в результате которой из нейтрализатора выходят уже безвредные газы.

В: Почему на некоторых автомобилях устанавливаются два кислородных датчика?
O:
Многие современные автомобили дополнительно кроме датчика кислорода, расположенного перед катализатором, оснащаются и вторым датчиком, установленным после него. Первый датчик является основным и помогает электронному блоку управления регулировать состав топливовоздушной смеси. Второй датчик, установленный после катализатора, контролирует эффективность работы катализатора, измеряя содержание кислорода в выхлопных газах на выходе. Если весь кислород поглощается химической реакцией, происходящей между кислородом и вредными веществами, то датчик выдает сигнал высокого напряжения. Это означает, что катализатор работает нормально. По мере износа каталитического нейтрализатора некоторое количество вредных газов и кислорода перестает участвовать в реакции и выходит из него без изменений, что отражается на сигнале напряжения. Когда сигналы станут одинаковыми, это будет указывать на выход из строя катализатора.

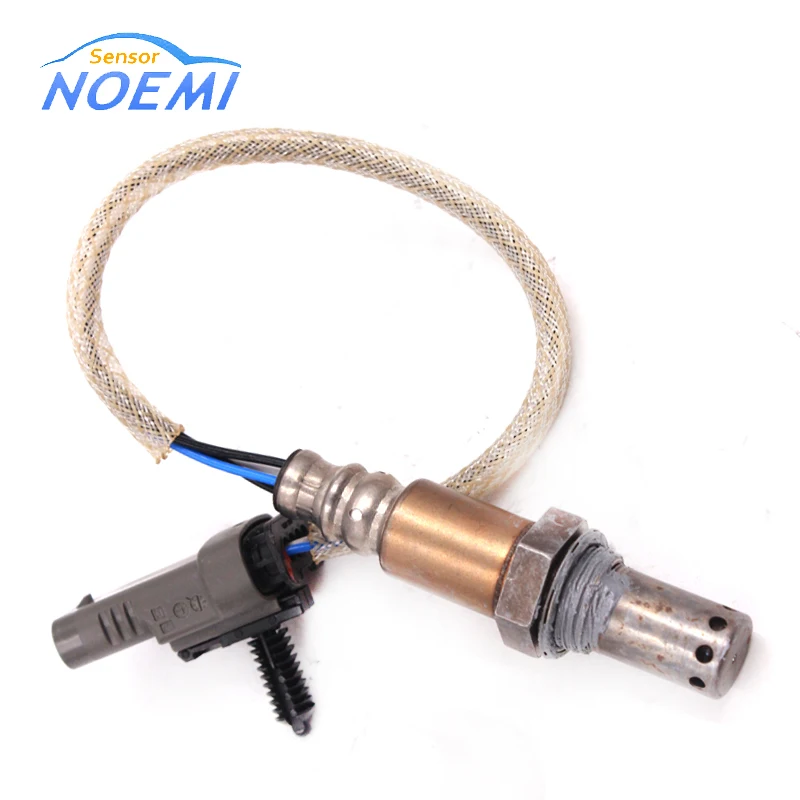

В: Какие бывают датчики?
О:
Существует три основных типа лямбда-сенсоров: циркониевые датчики, датчики соотношения «воздух — топливо» и титановые датчики. Все они выполняют одни и те же функции, но используют при этом различные способы определения соотношения «воздух — топливо» и разные исходящие сигналы для передачи результатов измерений.

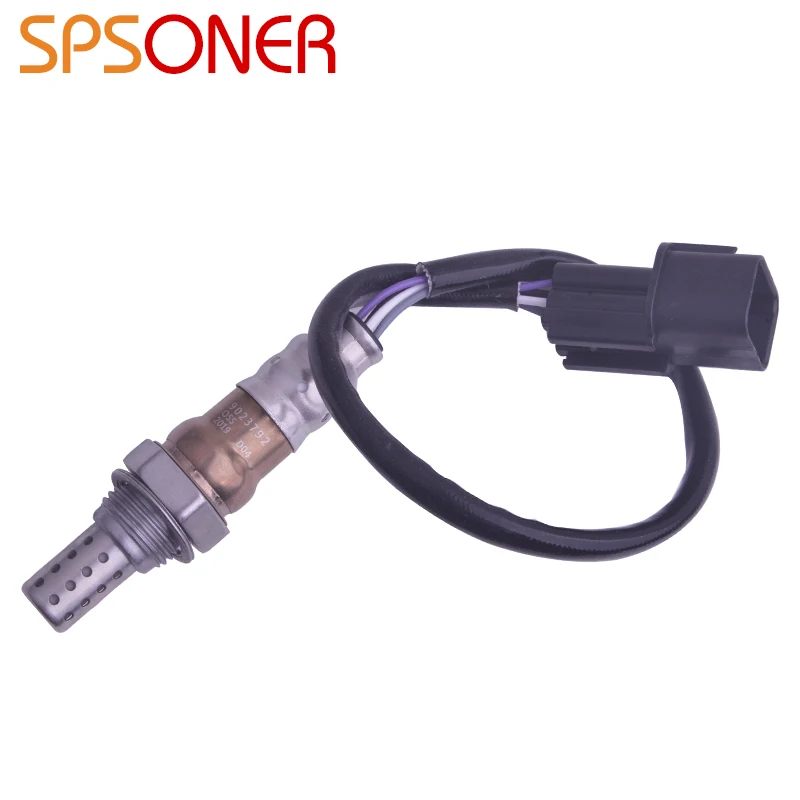

Наибольшее распространение получила технология на основе использования циркониево-оксидных датчиков

(как цилиндрического, так и плоского типов). Эти датчики могут определять только относительное значение коэффициента: выше или ниже соотношение «топливо — воздух» коэффициента лямбда 1. 00 (идеальное стехиометрическое соотношение). В ответ ЭБУ двигателя постепенно изменяет количество впрыскиваемого топлива до тех пор, пока датчик не начнет показывать, что соотношение изменилось на противоположное. С этого момента ЭБУ опять начинает корректировать подачу топлива в другом направлении. Этот способ обеспечивает медленное и непрекращающееся «плавание» вокруг коэффициента лямбда 1.00, не позволяя при этом поддерживать точный коэффициент 1.00. В итоге в изменяющихся условиях, таких как резкое ускорение или торможение, в системах с циркониево-оксидным датчиком подается недостаточное или избыточное количество топлива, что приводит к снижению эффективности каталитического нейтрализатора.

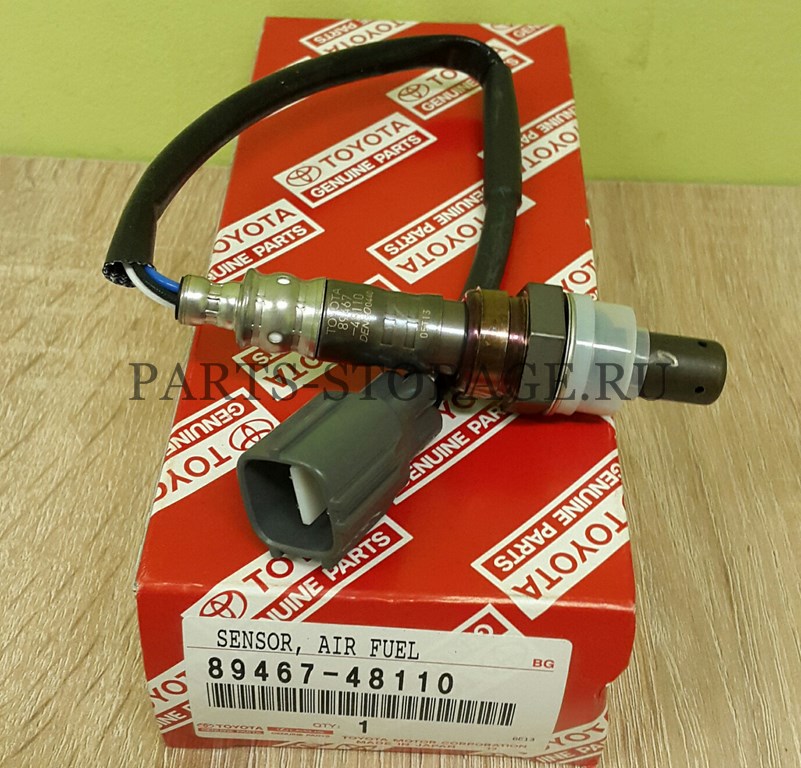

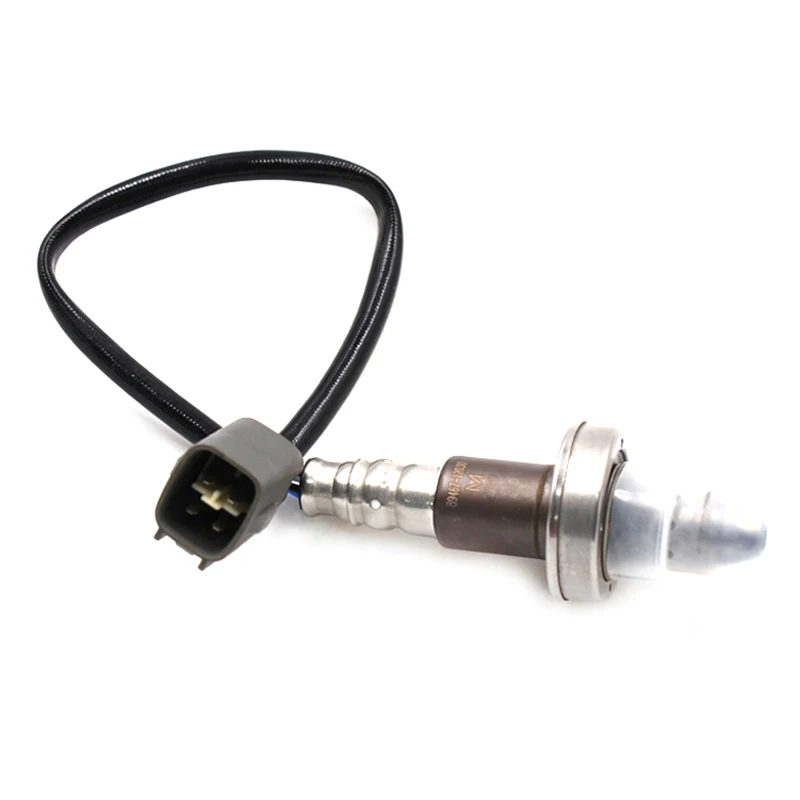

Датчик соотношения «воздух — топливо»

показывает точное соотношение топлива и воздуха в смеси. Это означает, что ЭБУ двигателя точно знает, насколько это соотношение отличается от коэффициента лямбда 1.00 и, соответственно, насколько требуется корректировать подачу топлива, что позволяет ЭБУ изменять количество впрыскиваемого топлива и получать коэффициент лямбда 1. 00 практически мгновенно.

Датчики соотношения «воздух — топливо» (цилиндрические и плоские) впервые были разработаны DENSO для того, чтобы обеспечить соответствие автомобилей строгим стандартам токсичности выбросов. Эти датчики более чувствительны и эффективны по сравнению с циркониево-оксидными датчиками. Датчики соотношения «воздух — топливо» передают линейный электронный сигнал о точном соотношении воздуха и топлива в смеси. На основании значения полученного сигнала ЭБУ анализирует отклонение соотношения «воздух — топливо» от стехиометрического (то есть Лямбда 1) и корректирует впрыск топлива. Это позволяет ЭБУ предельно точно корректировать количество впрыскиваемого топлива, моментально достигая стехиометрического соотношения воздуха и топлива в смеси и поддерживая его. Системы, использующие датчики соотношения «воздух — топливо», минимизируют возможность подачи недостаточного или избыточного количества топлива, что ведет к уменьшению количества вредных выбросов в атмосферу, снижению расхода топлива, лучшей управляемости автомобиля.

Титановые датчики

во многом похожи на циркониево-оксидные датчики, но титановым датчикам для работы не требуется атмосферный воздух. Таким образом, титановые датчики являются оптимальным решением для автомобилей, которым необходимо пересекать глубокий брод, например полноприводных внедорожников, так как титановые датчики способны работать при погружении в воду. Еще одним отличием титановых датчиков от других является передаваемый ими сигнал, который зависит от электрического сопротивления титанового элемента, а не от напряжения или силы тока. С учетом данных особенностей титановые датчики могут быть заменены только аналогичными и другие типы лямбда-зондов не могут быть использованы.

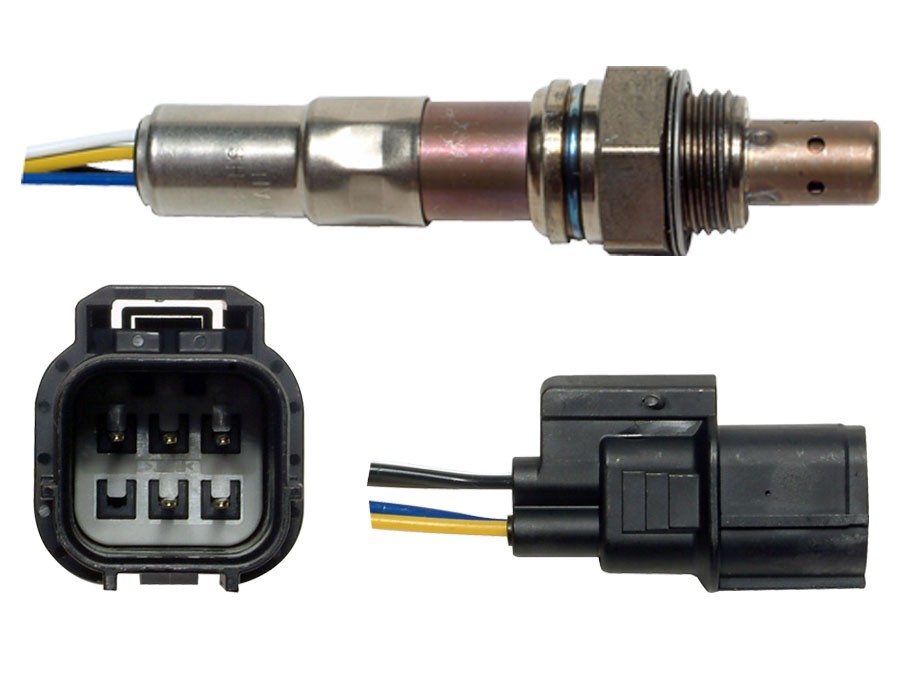

В: Чем отличаются специальные и универсальные датчики?
O:
Эти датчики имеют разные способы установки. Специальные датчики уже имеют контактный разъем в комплекте и готовы к установке. Универсальные датчики могут не комплектоваться разъемом, поэтому нужно использовать разъем старого датчика.

B: Что произойдет, если выйдет из строя датчик кислорода?
O:
В случае выхода из строя датчика кислорода ЭБУ не получит сигнала о соотношении топлива и воздуха в смеси, поэтому он будет задавать количество подачи топлива произвольно. Это может привести к менее эффективному использованию топлива и, как следствие, увеличению его расхода. Это также может стать причиной снижения эффективности катализатора и повышения уровня токсичности выбросов.

B: Как часто необходимо менять датчик кислорода?
O:
DENSO рекомендует заменять датчик согласно указаниям автопроизводителя. Тем не менее следует проверять эффективность работы датчика кислорода при каждом техобслуживании автомобиля. Для двигателей с длительным сроком эксплуатации или при наличии признаков повышенного расхода масла интервалы между заменами датчика следует сократить.

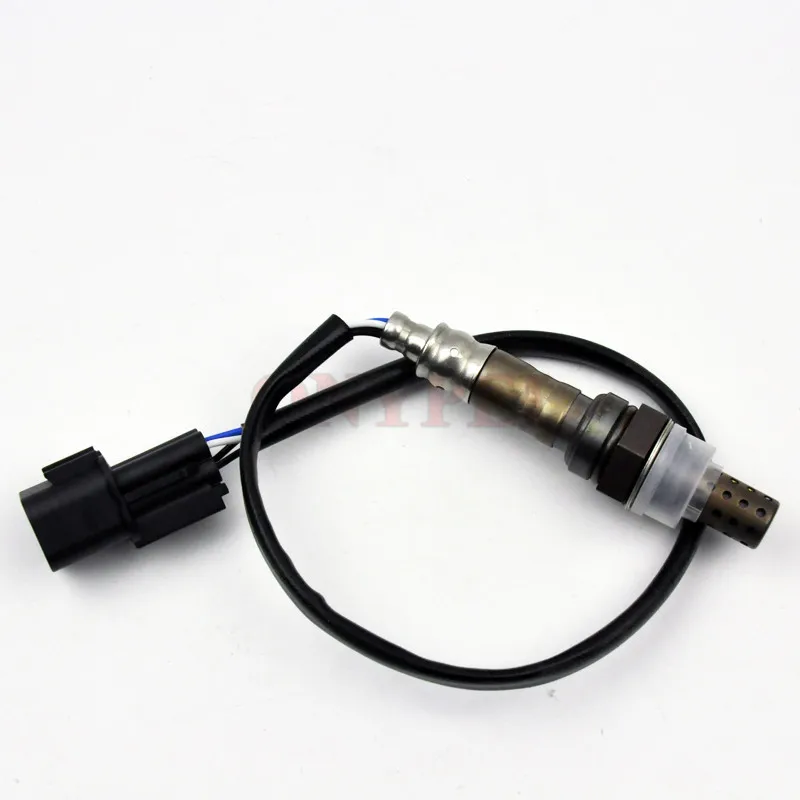

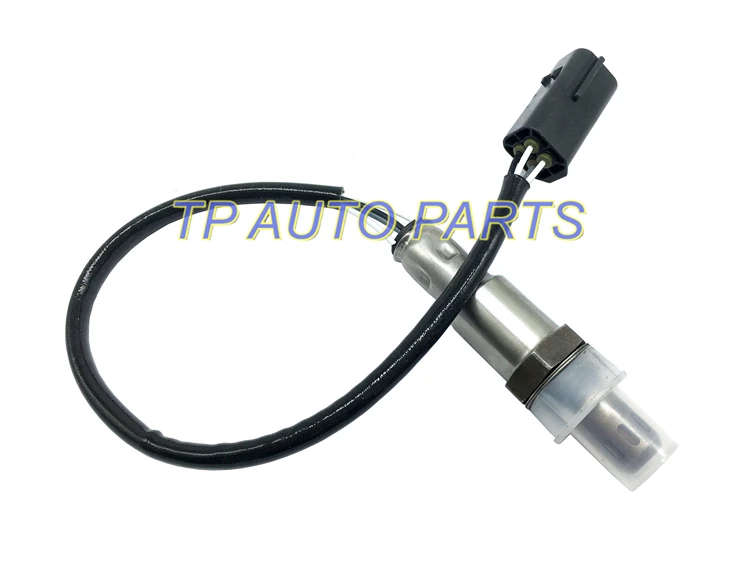

Ассортимент кислородных датчиков

412 каталожных номеров покрывают 5394 применения, что соответствует 68 % европейского автопарка. Кислородные датчики с подогревом и без (переключаемого типа), датчики соотношения «воздух — топливо» (линейного типа), датчики обедненной смеси и титановые датчики; двух типов: универсальные и специальные. Регулирующие датчики (устанавливаемые перед катализатором) и диагностические (устанавливаемые после катализатора). Лазерная сварка и многоэтапный контроль гарантируют точное соответствие всех характеристик спецификациям оригинального оборудования, что позволяет обеспечить эффективность работы и надежность при длительной эксплуатации.

В DENSO решили проблему качества топлива!

Вы знаете о том, что некачественное или загрязненное топливо может сократить срок службы и ухудшить эффективность работы кислородного датчика? Топливо может быть загрязнено присадками для моторных масел, присадками для бензина, герметиком на деталях двигателя и нефтяными отложениями после десульфуризации. При нагреве свыше 700 °C загрязненное топливо выделяет вредные для датчика пары. Они влияют на работу датчика, образуя отложения или разрушая его электроды, что является распространенной причиной выхода датчика из строя. DENSO предлагает решение этой проблемы: керамический элемент датчиков DENSO покрыт уникальным защитным слоем оксида алюминия, который защищает датчик от некачественного топлива, продлевая срок его службы и сохраняя его рабочие характеристики на необходимом уровне.

Дополнительная информация

Более подробную информацию об ассортименте кислородных датчиков DENSO можно найти в разделе Кислородные датчики , в системе TecDoc или у представителя DENSO.

Наши рекомендации

• поддерживать в исправном состоянии свой автомобиль и регулярно проводить его техническое обслуживание;
• замена датчика лямбд зонд необходима при первом же загорании светового индикатора;
• отбуксируйте автомобиль в сервис и проверьте состояние датчика состава топливовоздушной смеси.

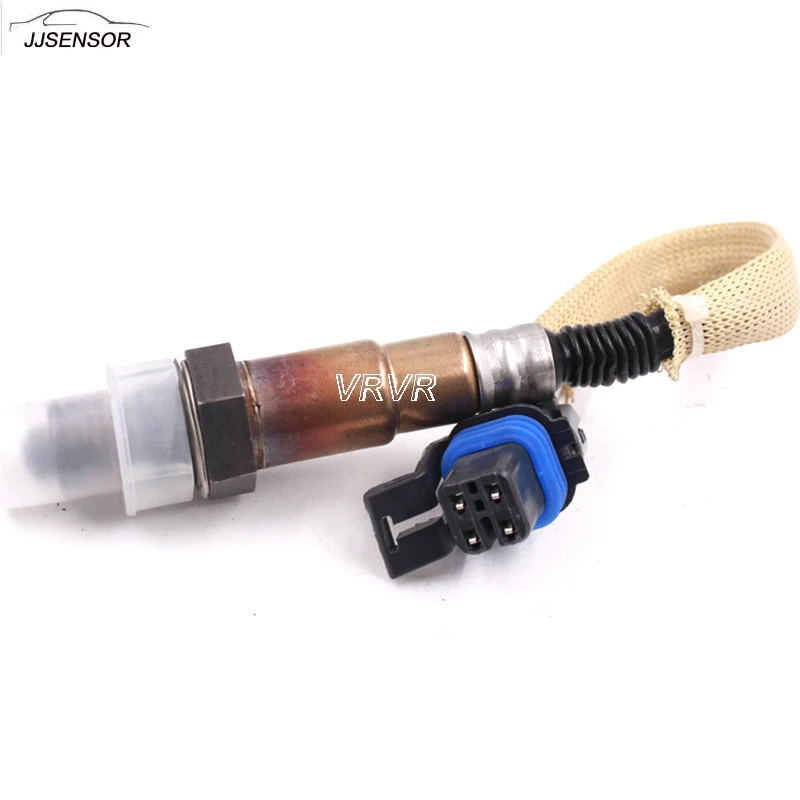

Датчик топливно воздушной смеси

Замена датчика состава топливо-воздушной смеси

Замена датчика лямбда зонд

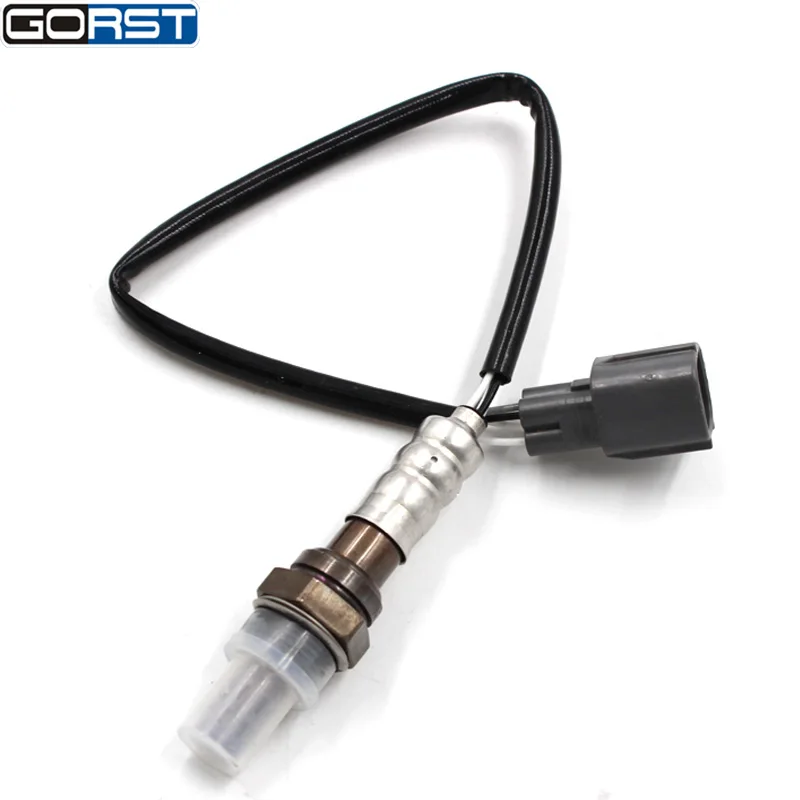

Неисправности датчика кислорода.

Бывает что в своей работе лямда делает ошибки. Такое возможно, например, при подсосе воздуха в выпускной коллектор. Датчик будет видеть бедную смесь (мало топлива), хотя на самом деле она нормальная. Соответственно блок управления даст команду обогатить смесь и добавит длительность впрыска. В результате двигатель будет работать на переобогащенной смеси , причем постоянно.

Парадокс в такой ситуации в том, что через некоторое время ЭБУ выдаст ошибку «Датчик кислорода — слишком бедная смесь»! Уловили обманку? Датчик видит бедную смесь и обогащает ее. В реальности смесь получается наоборот богатая. В результате свечи при выкручивании будут черными от нагара, что свидетельствует о богатой смеси.

Не спешите при такой ошибке менять кислородный датчик. Нужно просто найти и устранить причину — подсос воздуха в выпускной тракт.

Обратная ошибка, когда ЭБУ выдает код неисправности говорящий о богатой смеси, тоже не всегда говорит о таком в действительности. Датчик может быть попросту отравлен. Происходит такое по разным причинам. Датчик «травится» парами несгоревшего топлива. При длительной плохой работе мотора и неполном сгорании топлива, кислородник может запросто отравиться. То же самое относится к очень плохому по качеству бензину.

Как механик диагностирует ошибку P0175?

При диагностировании данной ошибки механик выполнит следующее:

• Проверит давление топлива
• Проверит топливные форсунки на предмет засорения
• Проверит импульсы на топливных форсунках, используя световой индикатор
• Проверит топливопроводы на предмет износа и наличия повреждений
• Проверит вакуумные шланги на предмет износа и наличия повреждений
• Проверит датчики кислорода
• Проверит температуру двигателя с помощью диагностического сканера и сравнит полученные данные с показаниями на инфракрасном термометре

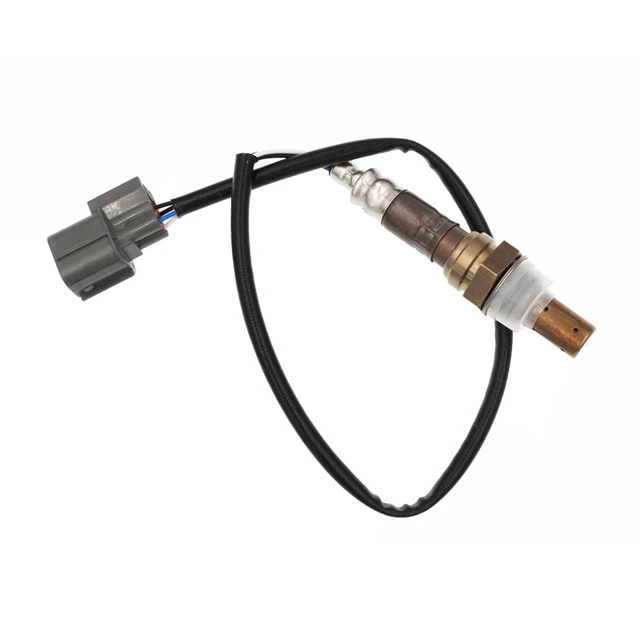

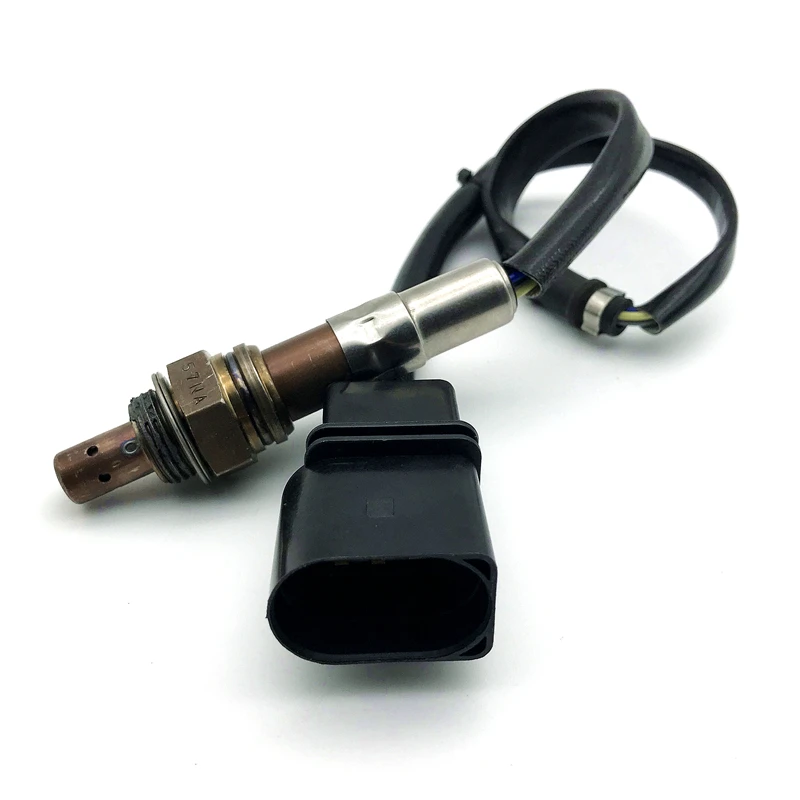

Диагностика и взаимозаменяемость датчиков кислорода

Проверить исправность простого циркониевого датчика в большинстве случаев можно с помощью вольтметра или осциллографа. Диагностика самого зонда заключается в замере напряжения между сигнальным проводом (обычно черного цвета) и массой (может быть желтого, белого или серого цвета). Получаемые значения должны изменяться примерно раз в одну-две секунды от 0.2-0.3 В до 0.7-0.9 В. Необходимо помнить, что корректными показания будут только при полном прогреве датчика, который гарантированно произойдет после достижения двигателем рабочей температуры. Неисправности могут касаться не только измерительного элемента лямбда зонда, но и цепи нагрева. Но обычно нарушение целостности этой цепи фиксируется системой самодиагностики, записывающей код ошибки в память. Обнаружить разрыв можно также путем измерения сопротивления на контактах нагревателя, предварительно отсоединив разъем датчика.

Если самостоятельно установить работоспособность лямбда-зонда не получилось или есть сомнения в правильности произведенных измерений, то лучше обратиться в специализированный сервис. Необходимо точно установить, что проблемы в работе двигателя связаны именно с датчиком кислорода, потому что его стоимость довольно высока, а неисправность может быть вызвана абсолютно другими причинами. Не обойтись без помощи специалистов и в случае с широкополосными кислородными датчиками, для диагностики которых часто применяется специфическое оборудование.

Неисправный лямбда зонд лучше менять на датчик такого же типа. Возможна и установка рекомендованных производителем аналогов, подходящих по параметрам и количеству контактов. Вместо датчиков без подогрева можно установить зонд с нагревателем (обратная замена невозможна), правда, в этом случае необходимо будет проложить дополнительные провода цепи нагрева.
