Датчик угла поворота руля — устройство и функции

Наверное, многие водители слышали о датчике угла поворота руля или датчике положения руля, но мало кто осознает всю важность этого элемента рулевого управления. Вот вы знали, что от состояния датчика зависит работа всего электроусилителя руля?

Датчик угла поворота руля – элемент ЭУРа (ЭГУРа), который определяет положение руля в диапазоне 720⁰ в каждую сторону. Чаще всего датчик стоит на рулевой электро колонке под рулем, реже – на валу распределителя рулевой рейки или над травмобезопасным валом колонки.

Датчик угла поворота руля для Mercedes-Benz E-Class

Что измеряет датчик:

• угол поворота руля;
• направление поворота;
• угловую скорость.

Датчик связан с блоком управления электроусилителя, который, исходя из полученных данных, корректирует работу электромотора усилителя. Исправный датчик гарантирует высокую точностью работы электроусилителя.

Помимо ЭУРа и ЭГУРа, датчик угла поворота руля может быть связан с системами:

• курсовой устойчивости;
• адаптивного круиз-контроля;
• помощи движения в полосе;
• адаптивного освещения;
• активного рулевого управления;
• активной подвески.

Виды датчиков

Существует три вида датчиков угла поворота руля, которые отличаются по принципам работы и конструкции:

• потенциометрические;
• оптические;
• магниторезистивные.

Каталог рулевых колонок с EPS (электроусилителем руля)

Перейти

Потенциометрический датчик относится к группе контактных датчиков. Узел состоит из двух потенциометров, которые установлены на рулевой колонке. Чтобы потенциометры правильно измеряли относительные и абсолютные углы поворотов руля, один из потенциометров смещен относительно второго на 90⁰.

Как работает такой датчик? Все очень просто – чем больше угол поворота руля, тем выше сопротивление на потенциометре. Сопротивление растет пропорционально углу поворота.

Главное преимущество потенциометрического датчика – простая конструкция, а главный недостаток – низкая надежность. В современных автомобилях данный вид датчиков встречается крайне редко.

Оптический датчик – более совершенный вариант сенсорного устройства. Узел состоит из кодирующего диска, светодиодов, фоторезисторов и блока определения полных оборотов вращения.

Оптический датчик угла поворота руля

Кодирующий диск прикреплен к валу рулевой колонки и состоит из внутреннего и внешнего сегментных колец. На внутреннем кольце равномерно расположены несколько отверстий, а на внешнем кольце отверстия расположены неравномерно. Устройство внутреннего сегментного кольца позволяет определить угол поворота руля, а с помощью внешнего кольца датчик определяет направление поворота руля.

Между кольцами стоят светодиоды, а с наружной части колец установлены фоторезисторы. Количество источников света и фоторезисторов зависит от модели датчика.

Как работает оптический датчик :

• когда водитель поворачивает руль, свет от светодиодов попадает на фоторезисторы и в электрической цепи генерируется напряжение;
• электронный блок управления считывает данные по импульсам напряжения и рассчитывает  угол и направления поворота руля.

Оптические датчики  встречаются чаще, чем потенциометрические.

В большинстве современных электроусилителей используют магниторезистивные датчики. Магниторезистивный датчик измеряет угол и направления поворота руля, а также определяет угловую скорость, с которой вы поворачиваете руль. Поэтому  блок управления более точно определяет и задает скорость работы электромотора усилителя.

Конструкция магниторезистивного датчика:

• корпус;
• магниторезисторы;
• подвижные магниты.

Центральные элементы датчика – гигантские магниторезисторы (GMR) или их аналоги, анизотропные магниторезисторы (AMR). Подвижные магниты вращаются за счет зубчатой передачи, причем каждое следующее приводное колесо имеет зубьев на один больше, чем предыдущее.

Магниторезистивный датчик угла поворота руля

Как работает магниторезистивный датчик? ля каждого положения руля существует определенное положение подвижных магнитов. Магниторезисторы определяют положение магнитов, после чего блок управления на основании полученных данных рассчитывает угол, направление и угловую скорость поворота руля.

Магниторезистивные датчики  самые современные и надежные из всех описанных.

Причины и признаки неисправностей датчика

Датчик угла поворота — электромеханический узел. Соответственно, его слабые места — металлические элементы и проводка. Например, если лопнул защитный пыльник на валу распределителя, вал начнет ржаветь и если вовремя не устранить проблему, коррозия постепенно доберется и до датчика. Также если датчик стоит на рулевой рейке и на него попала влага и грязь, элементы электрической цепи могут выйти из строя и датчик перестанет работать или будет неправильно определять угол, направления и скорость поворота руля.

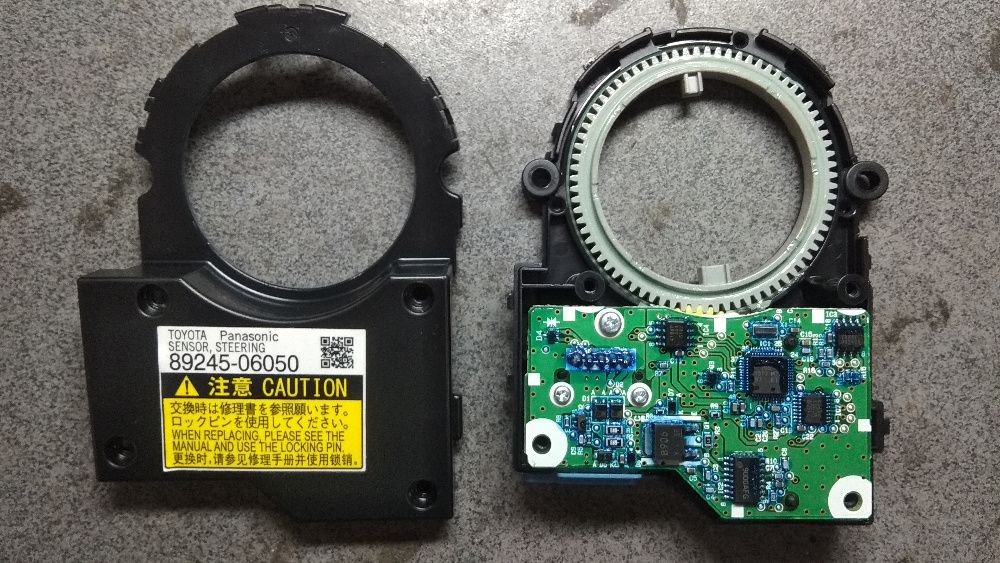

Датчик угла поворота руля – точный и хрупкий элемент. Его показания сбиваются, если смещен физический ноль, нарушена геометрия подвески, отключился аккумулятор. Признаки неисправностей датчика положения руля:

• желтый (ошибка в работе) или красный (полное отключение усилителя) индикаторы на приборной панели. Внешне индикатор выглядит как руль;
• руль вращается туго, рывками, проваливается, дергается из стороны в сторону;
• колеса с запозданием откликаются на повороты руля, автомобиль ведет в сторону.

Датчик, установленный на рулевой колонке

Что делать, если возникла проблема в работе датчика угла поворота руля? Вариант только один – ехать на специализированное СТО по ремонту рулевого управления. Только опытный мастер с подходящим оборудованием и инструментами, найдет причину неисправности рулевой колонки и устранит ее без серьезных последствий для всего рулевого управления.

Датчики угла (энкодеры) | Электротехническая Компания Меандр

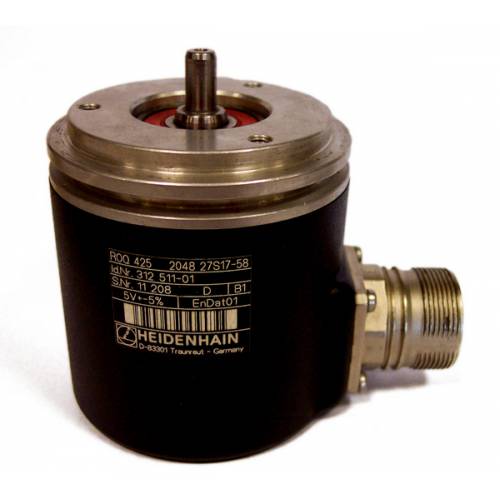

 Датчик угла поворота или энкодер — это прибор, предназначенный для преобразования угла поворота вращающегося объекта (вала) в электрические сигналы, позволяющие определить скорость и  угол его поворота.

По принципу работы энкодеры бывают:

• оптические —  энкодеры имеют жёстко закреплённый соосно валу стеклянный диск с прецизионной оптической шкалой. При вращении объекта оптопара считывает информацию, а электроника преобразовывает её в последовательность дискретных электрических импульсов;

• магнитные — энкодеры с высокой точностью регистрируют прохождение магнитных полюсов вращающегося магнитного элемента непосредственно вблизи чувствительного элемента, преобразуя эти данные в соответствующий цифровой код;

• механические — энкодеры содержат диск из диэлектрика с нанесёнными выпуклыми, проводящими  участками.

  Считывание абсолютного угла поворота диска производится линейкой контактов в случае механической схемы.



 Так же энкодеры подразделяются на:



Инкрементальные — это энкодеры, которые механическое вращение вала генерируют последовательный импульсный цифровой код, содержащий информацию относительно угла поворота объекта. Если вал останавливается, то останавливается и передача импульсов. Основным рабочим параметром датчика является количество импульсов за один оборот.  Для вычисления угловой скорости объекта процессор в тахометре выполняет дифференцирование количества импульсов во времени, таким образом показывая сразу величину скорости, то есть число оборотов в минуту. Выходной сигнал имеет два канала, что позволяет определять направление вращения. Имеется также цифровой выход нулевой метки, который позволяет всегда рассчитать абсолютное положение вала.



Абсолютные — энкодеры и оптические,  и магнитные имеют своей основной характеристикой число шагов, то есть уникальных кодов на оборот. Главное отличие абсолютных энкодеров от инкрементальных, это свойство не терять свою позицию при исчезновении питания.
