Бесконтактный датчик положения дроссельной заслонки 3302.3855



Общие сведения:

Бесконтактный датчик положения дроссельной заслонки (ДПДЗ) 3302.3855 предназначен для формирования напряжения постоянного тока, пропорционального углу открытия дроссельной заслонки системы впрыска топлива двигателя.

Применяемость: автомобили ВАЗ с инжекторными двигателями, “Daewoo Lanos” 1.4i и “Daewoo Sens” до 2007 г.в. и др. (в связи с комплектацией силовых агрегатов автомобилей разными типами дроссельных узлов возможно применение различных невзаимозаменяемых ДПДЗ. При выборе ДПДЗ следует руководствоваться формой держателя вала датчика).

Направление вращения вала (сердцевины) датчика с начального положения - против часовой стрелки со стороны дроссельной заслонки (см.

рис. внизу).

Датчик выпускается в климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и на экспорт. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP67 по ГОСТ 14254. Рабочий режим датчика - продолжительный номинальный S1 по ГОСТ 3940.

Датчик положения дроссельной заслонки устанавливается на дроссельном патрубке системы впрыска топлива двигателя, где предусмотрена установка ДПДЗ 2112-1148200, CTS 06682, 3302.3855 или других аналогичных при помощи штатных крепежных элементов.

Ресурс данного изделия не ограничивается пробегом автомобиля. Гарантийный срок эксплуатации - 3 года с даты ввода в эксплуатацию или со дня продажи в розничной торговой сети. Гарантийные обязательства производителя имеют силу в течение четырех лет с даты выпуска изделия.

Дата изготовления нанесена на корпусе изделия.

Технические данные:

Диапазон рабочих температур, °С

-40 .. +125

  Номинальное напряжение питания, В

5,0

  Максимальный ток потребления (модификация до 2017 года/после 2017 года), мА

13/12

  Полный механический угол поворота вала, не менее

121° ± 3°

  Рабочий угловой диапазон

18° . . 110°

  Максимальная нелинейность функциональной характеристики в рабочем угловом диапазоне, %, не более

±1

  Погрешность функциональной характеристики в контрольных точках при Uпит=5,0 ± 0,05В, мВ, не более

±15

  Напряжение шумов, мВ, не более

4



Выходная характеристика:

Габаритный чертеж:



неисправности датчика положения дросельной заслонки

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.



         ДПДЗ на автомобиле функционирует по очень простому принципу: дроссель открывает заслонку в тот момент, когда автомобилист нажимает на педаль акселератора. Это приводит к увеличению напряжения. Ориентируясь на данное изменение напряжения, датчик положения дроссельной заслонки выполняет корректирование качества и параметров горючей смеси. Аналогично осуществляется взаимосвязь и тогда, когда водитель отпускает педаль газа.



Датчик положения дроссельной заслонки (ДПДЗ) устанавливается на корпусе дроссельной заслонки систем впрыска топлива двигателей ВАЗ.

Внешние проявления неисправностей датчика ДПДЗ:

- Снижение динамики машины.

- Повышенные или плавающие обороты холостого хода.

- При включении нейтральной передачи двигатель автомобиля глохнет.

- Во время набора скорости ощущаются рывки.

         Если Вы отмечаете подобные явления, сразу же проверьте ДПДЗ на предмет его исправности. Управлять машиной с неисправным датчиком, дело не самое приятное.

        Чаще всего интересующий нас элемент выходит из строя из-за поломки подвижного сердечника, что приводит к исчезновению контакта между ползуном устройства и резистивным слоем, а также из-за того, что на ползунке стирается напыление.

Не исключается отказ и электронной части датчика положения дроссельной заслонки.

Датчик положения дроссельной заслонки в случае неисправности подлежит замене целиком.

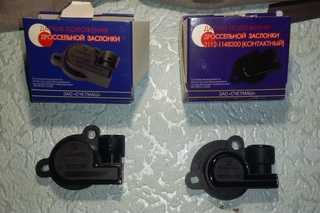

Датчик положения дроссельной заслонки 2112 - 1148200 Вы можете приобрести у нас !
