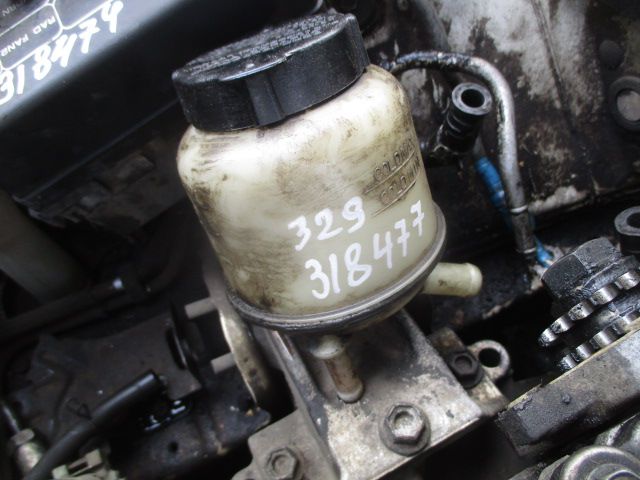

Бачок гидроусилителя руля

Бачок гидроусилителя – часть гидравлического усилителя руля

Ходовая часть

Система гидроусилителя автомобиля герметична, в ней создается давление, которое позволяет вращать руль, прилагая минимум усилий. Гидроусилитель работает на специальном масле. Если система разгерметизируется, масло вытекает и гидроусилитель перестает функционировать. Руль без гидроусилителя вращать непросто, особенно это заметно на тяжелых автомобилях.

Работа системы и назначение бачка

Система гидроусилителя работает следующим образом: насос включается одновременно с двигателем, качает масло из бачка и разгоняет его по всей системе. При повороте руля распределитель направляет масло в гидроцилиндр. Поршень гидроцилиндра двигает рулевые тяги, которые поворачивают колеса.

По шлангам низкого давления масло поступает из бачка в насос и по ним же возвращается назад в бачок. В бачке есть специальный фильтр и щуп (измеритель) для определения уровня масла. Иногда вместо щупа используются деления на стенке бачка. Уровень жидкости должен находиться между отметками min и max.

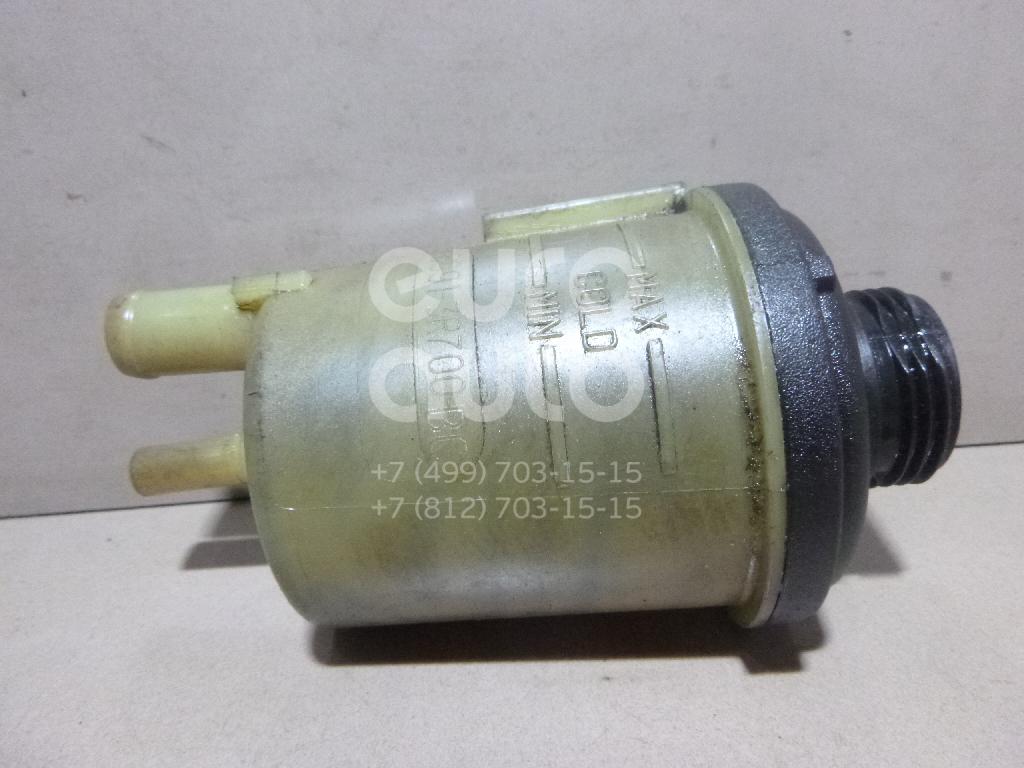

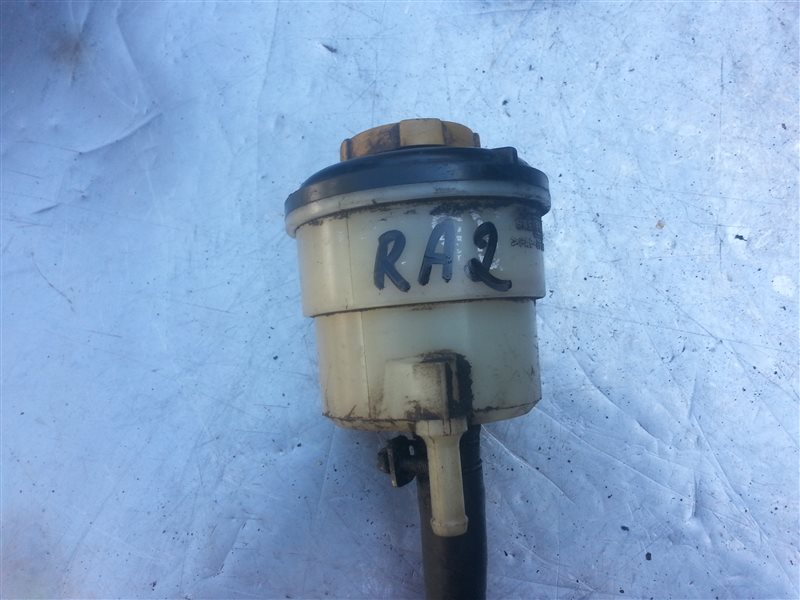

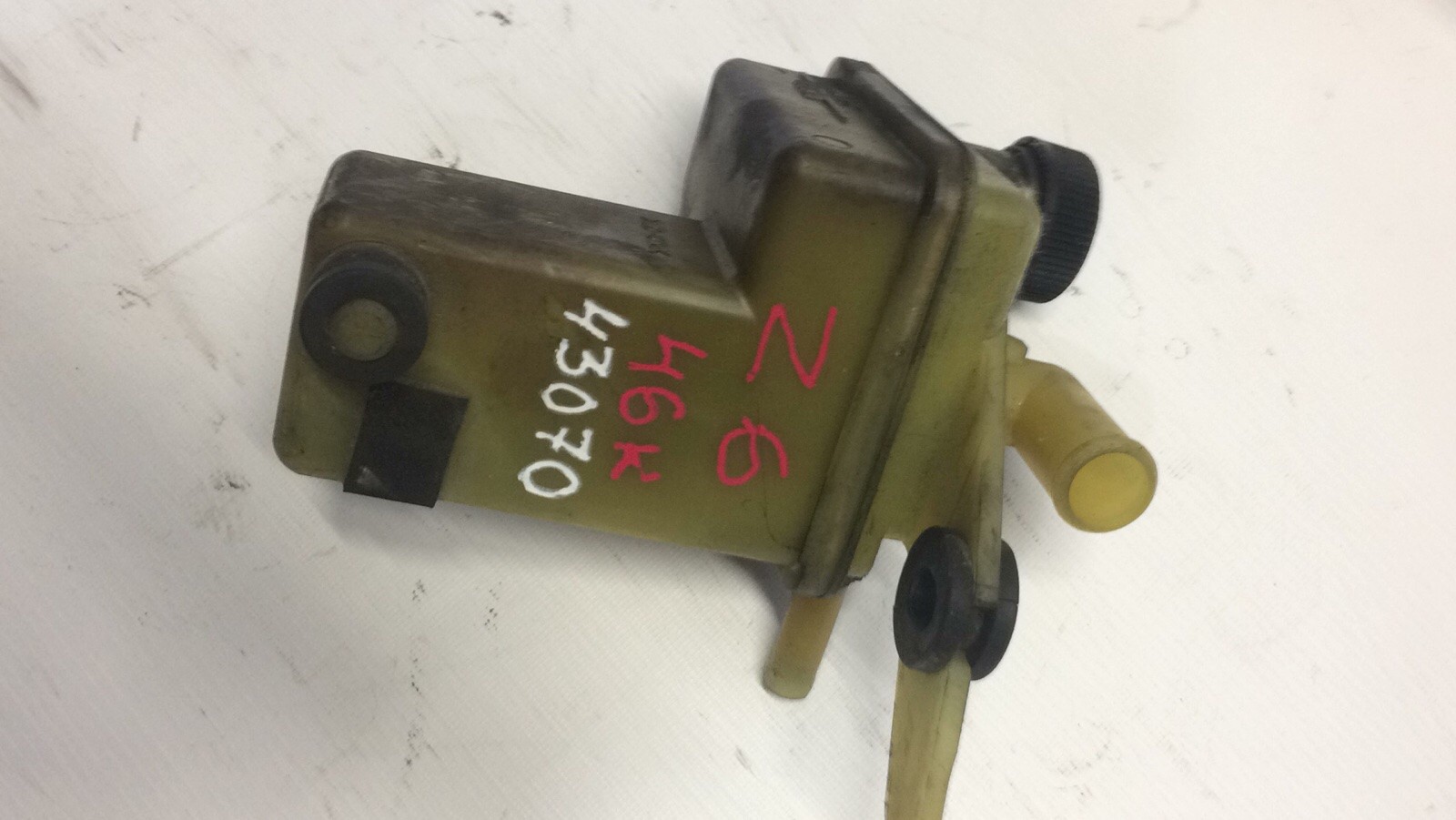

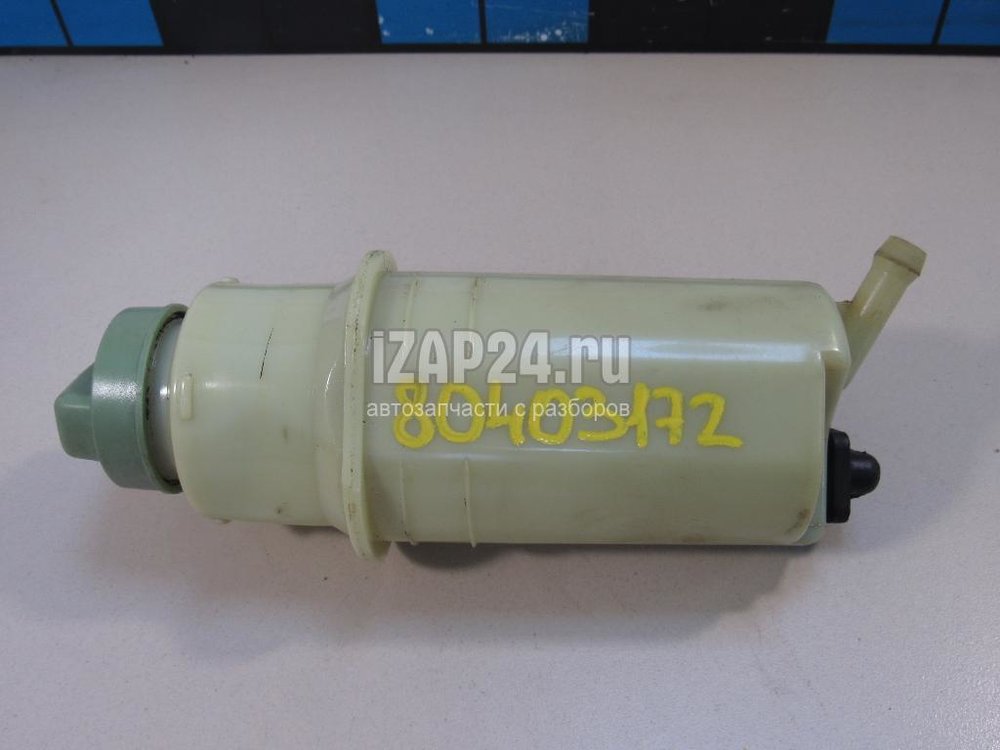

В продаже есть разные виды бачков. Производят их пластика или металла. При выборе нового бачка специалисты советуют обратить внимание на металлические модели, так как они лучше предохраняют масло от перегрева, а также меньше подвержены образованию трещин.

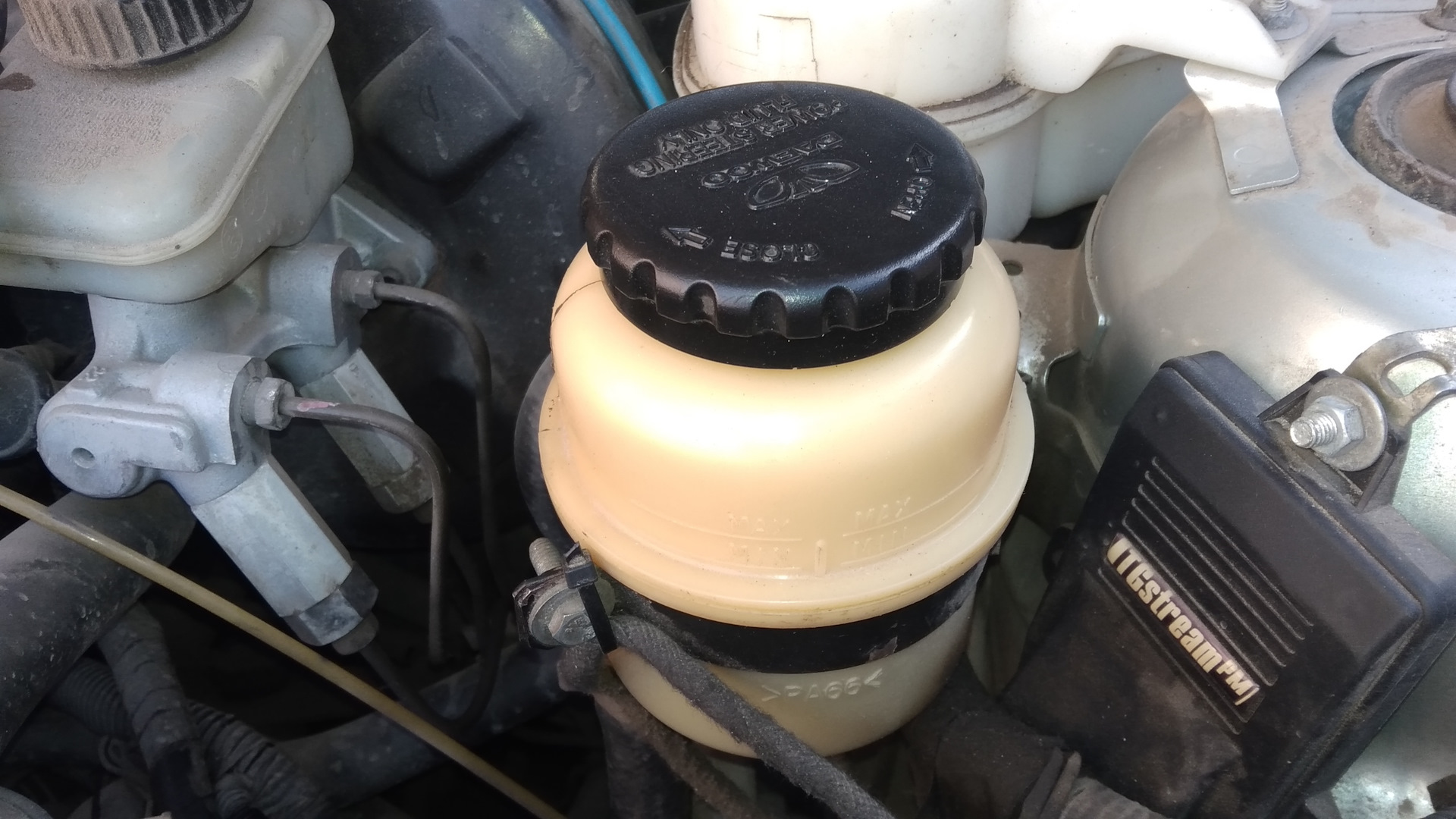

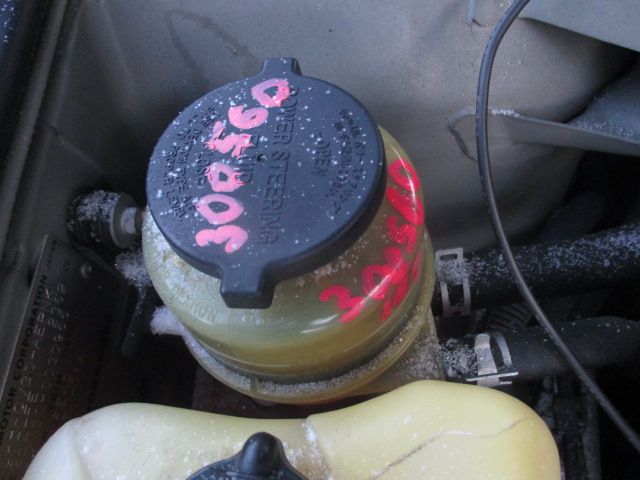

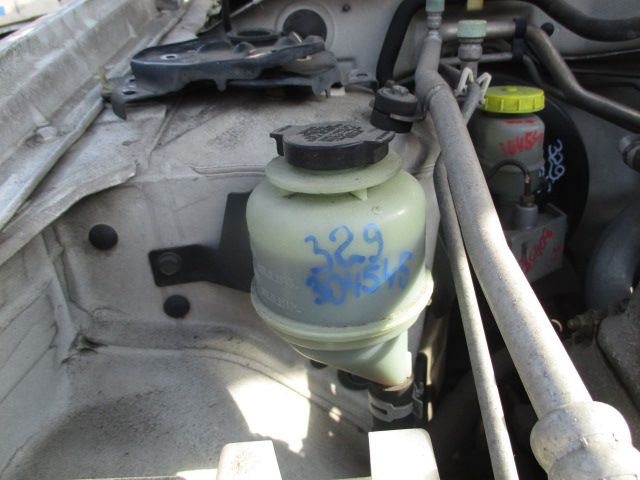

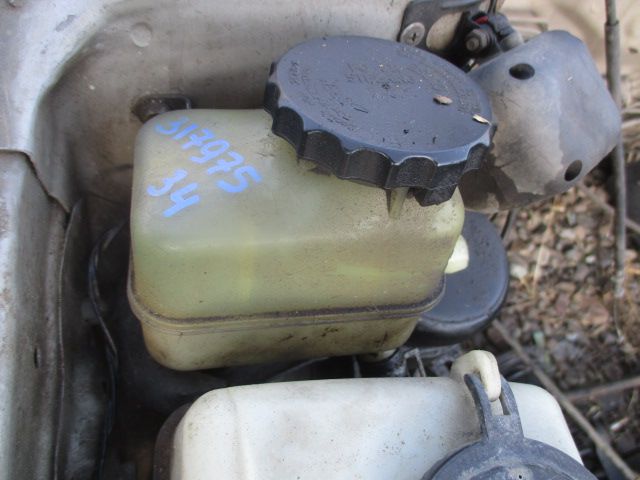

Бачок обычно находится на насосе гидроусилителя руля в моторном отсеке, рядом с радиатором. Самые частые поломки гидроусилителя происходят из-за недостаточного уровня жидкости в системе или изменения ее качества. Поэтому желательно знать, где находится бачок и периодически контролировать количество и состояние масла.

Эксплуатация бачка

Обычно в инструкции к автомобилю указывается, какой тип масла для гидроусилителя нужно использовать. Заливая в бачок другие виды жидкости, вы рискуете нанести вред всей системе. Может выйти из строя насос, а также испортиться сальники (уплотнители) рулевого управления, а их очень сложно заменить. Чтобы проверить качество жидкости в бачке, нужно открутить крышку на его верхней части. Если в масле есть видимая взвесь или жидкость изменила цвет или оттенок – ее нужно заменить.

Проверку уровня масла следует делать с выключенным двигателем, автомобиль должен стоять на ровной поверхности. При проверке жидкость должна быть теплой. При замене жидкости нельзя допускать попадания грязи в бачок, так как это может значительно сократить срок эксплуатации всей системы. При заливе масла не рекомендуется использовать воронки. Считается, что они также заносят лишнюю грязь.

Обратите внимание: если жидкость приходится доливать слишком часто – скорее всего, нарушилась герметичность и есть утечка. Если встроенные в бачок фильтры засорились, бачок нужно заменить. Бачок без фильтра рекомендуется промыть перед заливкой нового масла. Также замену производят, если есть нарушение герметичности. Иногда можно заметить, что жидкость вытекает из бачка через верхнюю крышку. Это может быть связано с неисправностью клапана бачка, который должен удерживать жидкость, либо с наличием лишнего воздуха в системе.

Производители, как это нередко бывает, «страхуются» от возможных претензий потребителя и советуют менять бачок раз в год, независимо от его состояния. После замены бачка из системы гидроусилителя нужно удалить воздух, который может привести к выходу из строя насоса гидроусилителя. То, что воздух удален не полностью, покажет изменение уровня жидкости в бачке при движении рулевого колеса. Такую проверку также нужно проводить только при выключенном двигателе и на ровной поверхности.

Раскрываем секреты почему Гудит ГУР. Причины гула гидроусилителя на холодную, горячую, в крайних положениях

Рассматриваемые ситуации

Что делать, если гудит ГУР? Этим вопросом периодически задаются большинство автовладельцев, в чьих машинах установлена эта система. Какие могут быть причины и следствия поломки? И стоит ли вообще обращать на это внимание?

Причин почему гудит ГУР, может быть несколько. Посторонние звуки указывают на явную неисправность в системе управления. И чем раньше вы ее устраните, тем больше денег сэкономите и не подвергнете себя риску попасть в аварийную ситуацию с неисправной рулевой системой вашей машины.

Устройство гидроусилителя

Причины возникновения гула

Неприятный гул гидроусилителя руля может возникнуть при разных обстоятельствах. Остановимся на самых основных причинах, почему гудит ГУР при повороте:

Низкий уровень жидкости в системе гидроусилителя. Проверить это можно визуально, открыв капот и посмотрев на уровень масла в расширительном бачке ГУР. Он должен находиться между отметками MIN и MAX. Если уровень находится ниже минимальной отметки, то стоит долить жидкость. Однако перед этим нужно обязательно найти причину утечки. Особенно, если после последней доливки прошло немного времени. Как правило, течь возникает на хомутах и в местах стыков. Особенно, если шланги уже старые. Перед доливкой обязательно устраните причину течи.
Несоответствие залитой жидкости той, которую рекомендует изготовитель. Это может стать причиной возникновения не только гула, но и более серьезных неисправностей. Также гудеть ГУР зимой может по причине того, что жидкость хоть и соответствует спецификации, однако она не предназначена для эксплуатации в особых температурных режимах (при значительных морозах).
Грязная жидкость ГУР
Низкое качество или загрязнение жидкости в системе. Если вы приобрели “паленое” масло, то велика вероятность, что через какое-то время оно потеряет свои свойства и ГУР начнет гудеть. Как правило, вместе с гулом вы почувствуете, что крутить руль стало тяжелее. В таком случае обязательно проверьте качество масла. Как и в прошлом случае, откройте капот и посмотрите на состояние жидкости. Если она значительно почернела, а тем более, скомковалась, необходимо провести ее замену. В идеале цвет и консистенция масла не должны сильно отличаться от нового. Проверить состояние жидкости можно “на глаз”. Для этого необходимо набрать шприцом немного жидкости из бачка и капнуть ее на чистый лист бумаги. Допускается красный, малиновый бордовый, зеленый или синий цвет (в зависимости от используемого оригинала). Жидкость не должна быть темной — коричневой, серой, черной. Также проверьте запах, исходящий из бачка. Оттуда не должно тянуть жженой резиной или подгоревшим маслом. Помните, что замену жидкости необходимо проводить в соответствии с графиком, утвержденным в мануале вашего автомобиля (как правило, ее меняют через каждые 70-100 тысяч километров пробега или один раз в два года). В случае необходимости проведите замену масла. Список лучших жидкостей для системы гидроусилителя вы найдете в соответствующем материале.
Попадание воздуха в систему. Это очень опасное явление, которое вредно для насоса ГУРа. Проверьте наличие пены в расширительном бачке гидросистемы. Если она имеет место, то необходимо прокачать ГУР или выполнить замену жидкости.
Неисправности рулевой рейки. Она также может стать причиной гула. Стоит провести ее визуальный осмотр и диагностику. Основными признаками неисправности рейки являются стук в ее корпусе или со стороны одного из передних колес. Причиной этого может служить выход из строя прокладок и/или повреждение пыльников рулевых тяг, из-за чего возможна утечка рабочей жидкости, попадание пыли и грязи на рейку, возникновение стука. В любом случае необходимо провести ее ремонт с помощью продающихся в автомагазинах ремкомплектов. Либо обратиться за помощью на СТО.
Не ездите с неисправной рулевой рейкой, это может привести к ее заклиниванию и аварии.
Ослабление приводного ремня ГУР. Диагностировать это достаточно просто. Процедуру необходимо производить после того, как двигатель некоторое время поработал (чем дольше — тем легче диагностировать). Дело в том, что если ремень проскальзывает по шкиву, то он становится горячим. В этом можно убедиться, дотронувшись до него рукой. Для натяжения вам необходимо знать усилия, с каким должен быть натянут ремень. Если у вас нет мануала и вы не знаете усилий — отправляйтесь за помощью в сервис. При чрезмерном износе ремня нужно произвести его замену.
Неисправность насоса ГУР. Это самая неприятная и дорогостоящая поломка. Основным ее признаком является увеличение усилия, с которым нужно проворачивать руль. Причинами того, что гудит насос ГУР, могут быть разные вышедшие из строя части насоса — подшипники, крыльчатка, сальники. С методами диагностики и ремонта ГУР вы можете ознакомиться в другой статье.

Гудит ГУР на холодную

Выявление неисправностей ГУРа и рулевой рейки

Существует несколько причин, почему гудит ГУР на холодную. Первая заключается в том, что идет подсос воздуха через магистрали низкого давления. Для ее устранения достаточно поставить два хомута на трубку, идущую от бачка к насосу ГУР. Кроме этого, стоит заменить кольцо, стоящее на всасывающем патрубке самого насоса. После установки хомутов рекомендуем вам воспользоваться маслоустойчивым герметиком, которым нужно промазать хомуты и места соединения.

Также можно условно выделить еще одну причину, вероятность которой невелика. Иногда бывают случаи, когда проводится недостаточная (некачественная) прокачка системы ГУР. В этом случае на дне бачка остается воздушный пузырь, который удаляется с помощью шприца. Естественно. что его наличие может вызывать обозначенный гул.

Методами устранения может быть замена масляных шлангов и/или рейки, замена насоса ГУР, установка дополнительных хомутов на все шланги с тем, чтобы исключить подсос воздуха в систему. Также можно выполнить следующие процедуры:

замену уплотнительного кольца на носике подачи расширительного бака;
установку нового шланга от бачка до насоса с использованием маслоустойчивого герметика;
выполнить процедуру выгонки воздуха из системы (при выполнении процедуры на поверхности жидкости появятся пузырьки, которым нужно дать время для того, чтобы они полопались) поворотами руля на не запущенном моторе;

Еще один вариант ремонта заключается в замене уплотнительного кольца во всасывающем шланге давления ГУРа (а при необходимости и самого шланга и обоих хомутов). Дело в том, что со временем оно теряет эластичность и становится жестким, то есть, теряет эластичность и герметичность, и начинает пропускать воздух, который поступает в систему, вызывая стук и пену в бачке. Выход из положения заключается в замене этого кольца. Порой проблема может возникнуть из-за того, что подобрать аналогичное кольцо в магазине бывает непросто. Но если вы нашли его, обязательно заменить и посадите на крепление и смажьте маслоустойчивым герметиком.

Для некоторых машин в продаже имеется специальный ремкомплект гидроусилителя. В случае возникновения проблем с этим узлом, первым делом необходимо купить ремкомплект и поменять резиновые прокладки, которые входят в его состав. Причем желательно покупать оригинальные наборы (особенно актуально для недешевых иномарок).

Подшипник насоса ГУР

Также необходимо следить, за отсутствием грязи в жидкости системы. Если она присутствует даже в малых количествах, со временем это приведет к износу деталей насоса гидроусилителя, из-за чего он начнет издавать неприятные звуки и хуже работать, что будет выражаться в увеличении усилия при повороте руля, а также возможным стуком. Поэтому при замене жидкости обязательно посмотрите, нет ли на дне расширительного бачка грязевых отложений. Если они имеют место, необходимо от них избавиться. Проверьте фильтр в бачке (если он имеет место). Он должен быть относительно чистым и целым, плотно прилегать к стенкам бачка. В некоторых случаях лучше заменить полностью бачок с фильтром, чем пытаться очистить их. Также в этом случае необходимо снять рейку, разобрать ее, промыть от грязи, а также заменить резино-пластиковые детали. Для этого нужно использовать упомянутый ремкомплект.

Неприятный звук может издавать внешний подшипник насоса ГУР. Его замена проводится легко, без необходимости полной разборки узла. Однако порой бывает трудно найти ему замену.

Существуют специальные присадки, которые добавляют в жидкость гидроусилителя. Они устраняют гул насоса, снимают усилия на руле, увеличивают четкость работы ГУРа, снижают уровень вибрации гидронасоса, защищают детали системы от износа, когда в ней низкий уровень масла. Однако автомобилисты к таким присадкам относятся по-разному. Одним они действительно помогают, другим лишь вредят и приближают время замены насоса ГУР или проведение его замены.

Поэтому рекомендуем вам пользоваться присадками на свой страх и риск. Они лишь устраняют симптомы неисправности и отсрочивают проведение ремонтных работ с насосом или другим элементами системы ГУР.

При выборе жидкости обращайте внимание на ее температурные характеристики, чтобы она нормально работала при значительных морозах (при необходимости). Поскольку масло с большой вязкостью будет создавать препятствия для нормальной работы системы ГУР.

Гудит ГУР на горячую

Если гидроусилитель гудит на горячую, то проблем может быть несколько. Рассмотрим несколько типовых ситуаций и методы их решения.

В случае, когда во время прогрева двигателя начинается вибрация руля, необходимо заменить насос или провести его ремонт, используя ремкомплект.
Когда стук появляется на прогретом двигателе на низких оборотах, а на высоких пропадает — это означает, что насос ГУРа приходит в негодность. Выхода в данном случае может быть два — замена насоса и заливка более густой жидкости в систему гидроусилителя.
Если вы залили в систему контрафактную жидкость, это может привести к тому, что при нагреве она потеряет свою вязкость, соответственно, насос не сможет создать необходимое давление в системе. Выход — заменить масло на оригинальное, предварительно выполнив промывку системы (прокачку свежей жидкостью).
Неисправность рулевой рейки. При нагреве жидкость становится менее вязкой и может просачиваться через сальники, если они повреждены.

Помните, что лучше использовать оригинальную жидкость. Об этом свидетельствует опыт многих автовладельцев. Ведь покупка контрафактного масла может вызвать дорогостоящий ремонт элементов системы гидроусилителя.

ГУР гудит в крайних положениях

Не поворачивайте надолго передние колеса

Следует учитывать, что когда колеса повернуты до упора, насос ГУРа работает с максимальной нагрузкой. Поэтому он может издавать дополнительные звуки, которые не являются признаком его неисправности. Некоторые автопроизводители сообщают об этом в мануалах. Важно различать именно аварийные шумы, связанные с неполадками в системе.

Однако, если вы уверены, что появившиеся звуки являются следствием неисправности в системе, то необходимо провести диагностику. Основные причины того, что ГУР гудит в крайних положениях, являются все те же, перечисленные выше, причины. То есть, необходимо проверить работу насоса, уровень жидкости в расширительном бачке, натяжение приводного ремня ГУР, чистоту жидкости. Также возможно возникновение описанной ниже ситуации.

Обычно в верхней части редуктора находится клапанная коробка, которая предназначена для управления гидропотоками. При повороте колеса в крайнее положение поток перекрывается перепускным клапаном, и жидкость проходит по “малому кругу”, то есть, насос работает сам на себя и не охлаждается. Это очень вредно для него и чревато серьезной поломкой — например, задирами на цилиндре или шиберах насоса. Зимой, когда масло более вязкое, это особенно актуально. Поэтому не держите колеса вывернутыми до упора более 5 секунд.

Гудит ГУР после замены

Иногда гидроусилитель начинает гудеть после замены масла. Неприятные звуки могут быть вызваны насосом в случае, если в систему было залито масло менее густое, чем было до этого. Дело в том, что между внутренней поверхностью статорного кольца и пластинками ротора увеличивается выработка. Также возникает вибрация пластинок, обусловленная наличием неровности поверхности статора.

Чтобы предотвратить подобную ситуацию советуем вам пользоваться маслом, рекомендуемым заводом-изготовителем. Это убережет ваш автомобиль от поломок в системе.

Также возможно возникновение гула после замены шланга высокого давления гидроусилителя. Одной из причин может быть некачественный шланг. Некоторые СТО грешат тем, что вместо специальных шлангов, предназначенных для высокого давления и работы в системе ГУРа, она устанавливают обычные гидравлические шланги. Это может стать причиной завоздушивания системы и, соответственно, возникновения гула. Остальные причины полностью аналогичны перечисленным выше случаям (стук на холодную, горячую).

Советы по эксплуатации гидроусилителя руля

Чтобы гидроусилитель работал нормально и не стучал, необходимо придерживаться нескольких простых правил:

Следить за уровнем масла в системе ГУР, вовремя доливать и менять его. Кроме этого, проверяйте его состояние. Всегда существует риск покупки некачественной жидкости, которая через короткое время эксплуатации приходит в негодность (проверяйте ее цвет и запах).
Не задерживайте надолго (более 5 секунд) колеса в крайнем положении (и левом и правом). Это вредно для насоса ГУР, который работает без охлаждения.
При постановке машины на стоянку всегда оставляйте передние колеса в ровном положении (прямо). Это снимет нагрузку с системы гидроусилителя при последующем запуске двигателя. Особенно этот совет актуален в холодное время, когда масло густеет.
В случае возникновения неисправностей с ГУР (гул, стук, возросшие усилия при повороте рулевого колеса) не тяните с ремонтом. Вы не только устраните поломку с меньшими затратами, но и убережете свое авто, вас и ваших близких от возможных аварийных ситуаций.
Постоянно следите за состоянием рулевой рейки. Особенно это касается состояния пыльников и сальников. Так вы не только продлите срок ее службы, но и сэкономите деньги на дорогостоящем ремонте.

Заключение

Помните, что при появлении малейших признаков неисправности рулевого управления машины, и в частности, системы гидроусилителя, необходимо как можно быстрее провести диагностику и ремонтные работы. Иначе при наступлении критического момента вы рискуете потерять контроль над машиной, когда рулевое управление откажет (например, заклинит рулевую рейку). Не экономьте на состоянии вашего авто и безопасности своей и ваших близких.

Спрашивайте в комментариях. Ответим обязательно!

насос гидроусилителя, редукционный клапан | Обслуживание и ремонт автомобилей VW / Audi. Статьи, советы, рекомендации

уважаемые читатели! Вынужден сразу предупредить: я ни разу не специалист по системам гидроусиления! В данной статье будет описан часто встречающийся случай неисправности на конкретном насосе и определённых автомобилях, а именно VW с 1984 по 2002 года. Не могу утверждать, что это справедливо и по отношению к другим маркам/моделям!

очень часто можно прочитать описание проблемы с усилителем руля, возникшей, казалось бы, без видимых причин. Например, меняли ремень ГРМ, а после этого перестал работать ГУР.
Секрет прост: не смотря на то, что автосервисы у нас в каждом дворе, далеко не во всех знают тонкости работы с ВАГом. И если вроде бы откручены все болты крепления насоса, а он не двигается, решение простое — постучать по корпусу молоточком. Но прикол в том, что именно в самом доступном месте находится канал редукционного клапана

И даже не очень сильный удар может деформировать его.
Проверить работу клапана достаточно легко. Самое правильное — подключить манометр и померять давление. Но далеко не у всех может иметься такой прибор, насосы развивают давление до 120ти бар.

Но первичную диагностику можно провести и руками. Желательно на снятом насосе.
Клапан расположен под штуцером, в который вкручивается отводящий шланг высокого давления.

кстати, я встречал различную конструкцию клапанов, но местоположение и принцип действия у всех одинаковый. Откручиваем штуцер руками, так как он подпружинен. Желательно держать голову в стороне, или надеть каску

в данном насосе клапан двух ступенчатый, и одна из частей находится в самом штуцере, пипка по центру. Но она никогда не заедает. Разве что из-за большого количество грязи в жидкости.

в корпусе осталась вторая часть, сам плунжер насоса, на большой пружине. Прежде чем его доставать, произведите, собственно, проверку. Большой отверткой надавите и отпустите.

поршень должен легко и без заеданий перемещаться.
С помощью магнита можно извлечь его

и осмотреть стенки на предмет задиров. Если в корпусе есть деформации, на поршне это будет хорошо видно. Впрочем, в таком случае его из корпуса и не извлечь, вообще то. А вот если причина заедания — грязь, то можно.

И вот все потроха

ну и напоследок стоит заглянуть в сам корпус, предварительно протерев чистой тряпкой, не видны ли следы задиров на стенках

надеюсь, кому-нибудь пригодится

2005

Проверка работы насоса гидроусилителя руля Lada Largus / Лада Ларгус

Установить автомобиль на рабочий пост, затормозить стояночным тормозом и выключить зажигание.

Установить зажим на трубопровод низкого давления, идущий от бачка к насосу гидроусилителя рулевого управления (зажим Ms. 583).

Внимание. При выполнении работ принять меры предосторожности для защиты генератора от попадания масла.

Для автомобилей с двигателем К4М — снять защиту топливной рампы.

Отсоединить колодку жгута проводов системы зажигания от датчика давления масла и снять датчик (ключ 21).

Установить вместо датчика давления штуцер-переходник и подсоединить к нему манометр (штуцер Dir. 1204, манометр Fre. 244-03, ключ 21, ключ «на 17»).

Снять зажим с трубопровода низкого давления.

Довести до нормы уровень масла в бачке гидроусилителя рулевого управления (масло для усилителя рулевого управления Mobil ATF 52475).

Внимание. Для предупреждения поломки системы гидроусилителя рулевого управления не допускается удерживать рулевое колесо в крайних положениях.

Удалить воздух из системы гидроусилителя рулевого управления.

Запустить двигатель, повернуть рулевое колесо в одно из крайних положений и проверить давление развиваемое насосом гидроусилителя рулевого управления. Если давление не соответствует норме 75 ± 5 бар — заменить насос системы гидроусилителя рулевого управления.

Остановить двигатель.

Отсоединить манометр и вывернуть пггуцер-переходник (ключ 21, ключ «на 17»).

Внимание. Перед установкой датчика давления обязательно заменить уплотнительное кольцо.

Установить на датчик давления новое уплотнительное кольцо и завернуть датчик в трубопровод высокого давления.

Момент затяжки датчика 12 Н.м (1,2 кгс.м) .

Подсоединить колодку жгута проводов системы зажигания к датчику давления гидроусилителя рулевого управления.

Снять зажим с трубопровода низкого давления.

Удалить воздух из системы гидроусилителя рулевого управления.

Запустить двигатель и убедиться в герметичности системы гидроусилителя рулевого управления, при обнаружении течи масла устранить неисправность.

Для автомобилей с двигателем К4М — установить защиту топливной рампы.

Устройство гидроусилителя руля.

Управляемость автомобиля напрямую зависит от конструкции и состояния узлов рулевого управления. Практически все современные автомобили оснащаются гидроусилителем руля. Но не все автолюбители представляют принцип работы гидроусилителя руля. В связи с этим, когда машину начинает уводить в сторону, основная масса водителей пытается решить проблемы неправильной работы рулевого управления на «сход-развале». Конечно опытный развальщик может выставить углы установки колес таким образом, что бы они «сопротивлялись» уводу автомобиля в сторону из-за неправильной работы гидроусилителя. Например если неправильно работает золотниковый механизм, то давление в силовом цилиндре при повороте вправо и влево будет разным, а значит и усилие на руле будет разным. Другой пример, при отсутствии усилия на руле (прямолинейное движение автомобиля) рабочая жидкость все равно попадает в цилиндр под давлением по одной магистрали высокого давления, при этом руль, а самое главное и колеса, будет поворачиваться в сторону, при этом машину начинает тянуть. Бывали случаи, когда на стенде сход-развала (на пятаках) на заведенной машине, при отпущеном руле, колеса поворачивались сами до упора.

В золотниковом механизме (роторный управляющий клапан) совмещены маслопровод подачи и стока. Гидравлическая жидкость перетекает из трубопровода высокого давления в масляный резервуар, не выполняя никакой работы
.

Конструкция и принцип функционирования элементов гидроусилителя рулевого управления — схема работы

Принцип действия реечного механизма с гидроусилителем. В корпусе рейки — торсионный стержень, связанный с рулевым валом. При повороте рулевого вала (колеса), стержень, поворачиваясь, перемещает золотник. Золотник приоткрывает отверстия каналов, идущих к силовому цилиндру. Цилиндр передвегает рейку, снижая усилие на руле. При отсутствии усилия на руле, ротор возвращается в исходное положение, а жидкость перепускается обратно в бачок.

Функциональная схема системы гидросусилителя руля

1 — Силовой цилиндр
2 — Поршень рулевой рейки
3 — Шток рулевой рейки
4 — Вал ведущей шестерни
5 — Трубка А
6 — Трубка В
7 — Роторный управляющий клапан
8 — Рулевой вал
9 — Рулевое колесо
10 — Чувствительный к изменениям давления клапан

11 — Резервуар гидравлической жидкости
12 — Шиберный насос
13 — Редукционный клапан
14 — Шланг В
15 — Клапан регулировки расхода
16 — Двигатель
17 — Насосная сборка
18 — Шланг А
19 — Камера А
20 — Камера В

Работа гидроусилителя рулевого механизма


1 — Поршень 2 — Шток рейки 3 — Цилиндр	4 — Силовой цилиндр 5 — Вал ведущей шестерни 6 — Роторный управляющий клапан

Общая информация

Привод рулевого насоса осуществляется непосредственно от двигателя с помощью ремня.

При прямолинейном движении автомобиля чувствительный к изменениям давления клапан-переключатель насосной сборки остается открытым, обеспечивая сброс гидравлической жидкости обратно в резервуар системы гидроусилителя руля..
За счет клапана регулировки расхода давление гидравлической жидкости поддерживается практически постоянным при любых оборотах двигателя. Под регулируемым напором гидравлическая жидкость подается по шлангу А к роторному управляющему клапану.
При поворачивании рулевого колеса соединенный с валом ведущей шестерни роторный клапан открывает гидравлический контур в направлении, соответствующем направлению поворота колес и гидравлическая жидкость по трубке А или В подается в соответствующую (А или В) рабочую камеру.
Поскольку рулевой вал через роторный управляющий клапан механически соединяется с валом ведущей шестерни, потери управления не происходит даже в случае отказа системы гидроусиления.

Конструкция и принцип функционирования рулевого механизма

Основу гидравлической части рулевого механизма составляют объединенные в общую сборку роторный управляющий клапан и силовой цилиндр реечной передачи. Шток рулевой рейки в используемой конструкции играет роль поршня в силовом цилиндре, сквозь роторный клапан проходит вал ведущей шестерни. Рабочие камеры цилиндра и роторного клапана соединены между собой посредством двух гидравлических трубок.

Конструкция роторного управляющего клапана (золотниковый механизм)


1 — Торсионный стержень 2 — Муфта 3 — Ротор 4 — Ведущая шестерня 5 — Аварийное зацепление шестерни с ротором

Схема функционирования роторного клапана при отпущенном рулевом колесе


1 — Камера А 2 — Камера В 3 — V1 4 — V2 5 — V3	6 — V4 7 — От рулевого насоса 8 — К А 9 — К В

Схема функционирования роторного клапана при вращении рулевого колеса вправо


1 — Камера А 2 — Камера В 3 — V1	4 — V2 5 — V3

Схема подключения рулевого насоса


1 — Рулевой насос	2 — Бачок гидравлической жидкости

Схема функционирования рулевого насоса


1 — Бачок ГУР 2 — Редукционный клапан 3 — Чувствительный к изменению давления клапан 4 — Шиберный насос	5 — Клапан управления расходом 6 — Насосная сборка 7 — Рулевой механизм

Схема функционирования чувствительного к изменению давления клапана при отпущенном рулевом колесе


1 — К бачку гидравлической жидкости 2 — Сливной порт открыт	3 — Подаваемая под напором от насоса жидкость (выше) 4 — Давление потока жидкости, пропускаемой через клапан управления расходом (ниже)

Схема функционирования чувствительного к изменению давления клапана при вращении рулевого колеса


1 — К бачку гидравлической жидкости 2 — Сливной порт открыт	3 — Подаваемая под напором от насоса жидкость (выше) 4 — Давление потока жидкости, пропускаемой через клапан управления расходом (ниже)

Принцип функционирования редукционного клапана насоса гидроусилителя руля


1 — К бачку ГУР 2 — Пружина 3 — Контрольный шарик 4 — Клапан закрыт	5 — Давление жидкости, пропускаемой через клапан управления расходом (ниже критического) 6 — Клапан открыт 7 — Давление жидкости, пропускаемой через клапан управления расходом (выше критического)

Управляющий клапан состоит из вращающегося вместе с рулевым валом ротора, ведущей шестерней, введенной в зацепление с ротором посредством торсионного стержня и вращающейся вместе с шестерней муфты. Конструкция клапана представлена на рисунке. В роторе и муфте клапанной сборки предусмотрены канавки С и D, образующие проходные каналы с V1 по V4 для потока гидравлической жидкости.
Нарушение исправности функционирования системы гидроусиления (например, в результате обрыва ремня) приводит к отказу повышения гидравлического давления, в результате чего прикладываемый к рулевому колесу крутящий момент начинает механически передаваться от ротора управляющего клапана непосредственно на ведущую шестерню рулевого механизма. Но при этом усилие не руле значительно увеличивается.

Проверка уровня жидкости ГУР

В данной статье описана методика для самостоятельной проверки уровня жидкости в бачке ГУР.

Бачок ГУР — одна из важных составляющих гидроусилителя руля. При включенном двигателе автомобиля, начинает работать насос, который качает жидкость из бачка ГУР и разгоняет ее по всей герметизированной системе рулевого управления. Этим создается давление в гидроусилителе руля, что позволяет вращать руль без всяких усилий на любых видах автомобилей. И здесь, необходимо следить за уровнем жидкости в бачке, так как от него зависит нормальное функционирование всей рулевой системы.

Как проверить уровень жидкости в бачке ГУР?

Что удивительно, многие водители даже не знают, где находится бачок ГУР. Его найти легко, он находится в моторном отделе, обычно на насосе гидроусилителя руля, рядом с радиатором. Жидкость в бачке, рассчитана на весь срок эксплуатации автомобиля, но проверять ее лучше при каждом ТО (техническом обслуживании) или раз в 6 месяцев. Также, всегда смотрите в инструкцию вашего автомобиля, чтобы знать, какой именно тип жидкости предназначен для гидроусилителя.

Для проверки уровня жидкости в бачке ГУР, необходимо сначала установить автомобиль на ровную горизонтальную поверхность. Проверка на разных марках машин может различаться, но существует 2 основных способа:

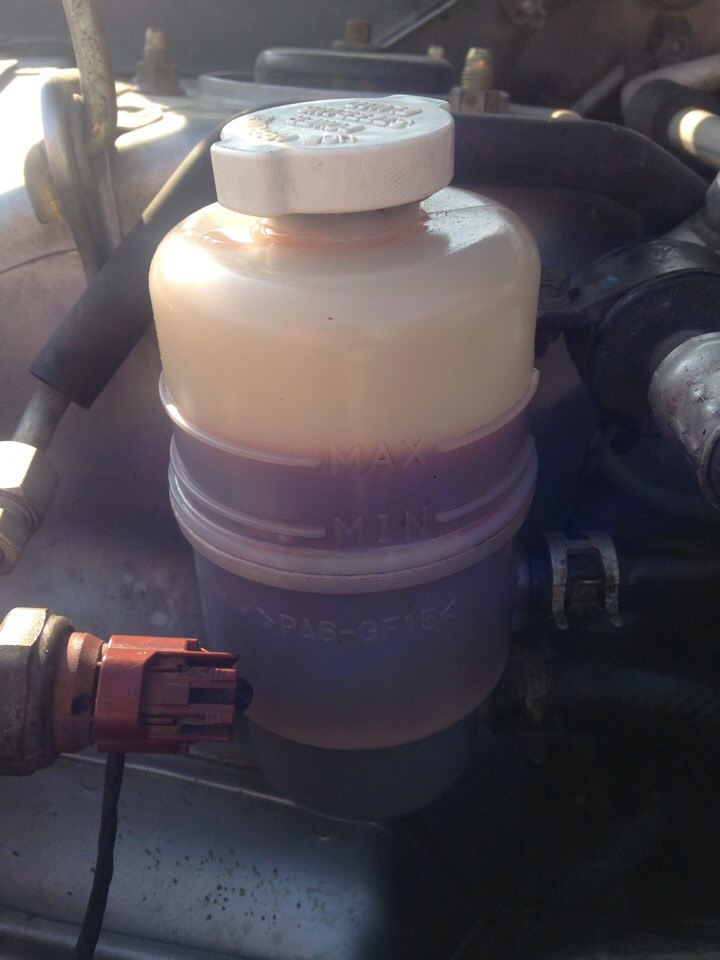

По меткам на бачке ГУР.
По меткам на щупе, который встроен в бачок.

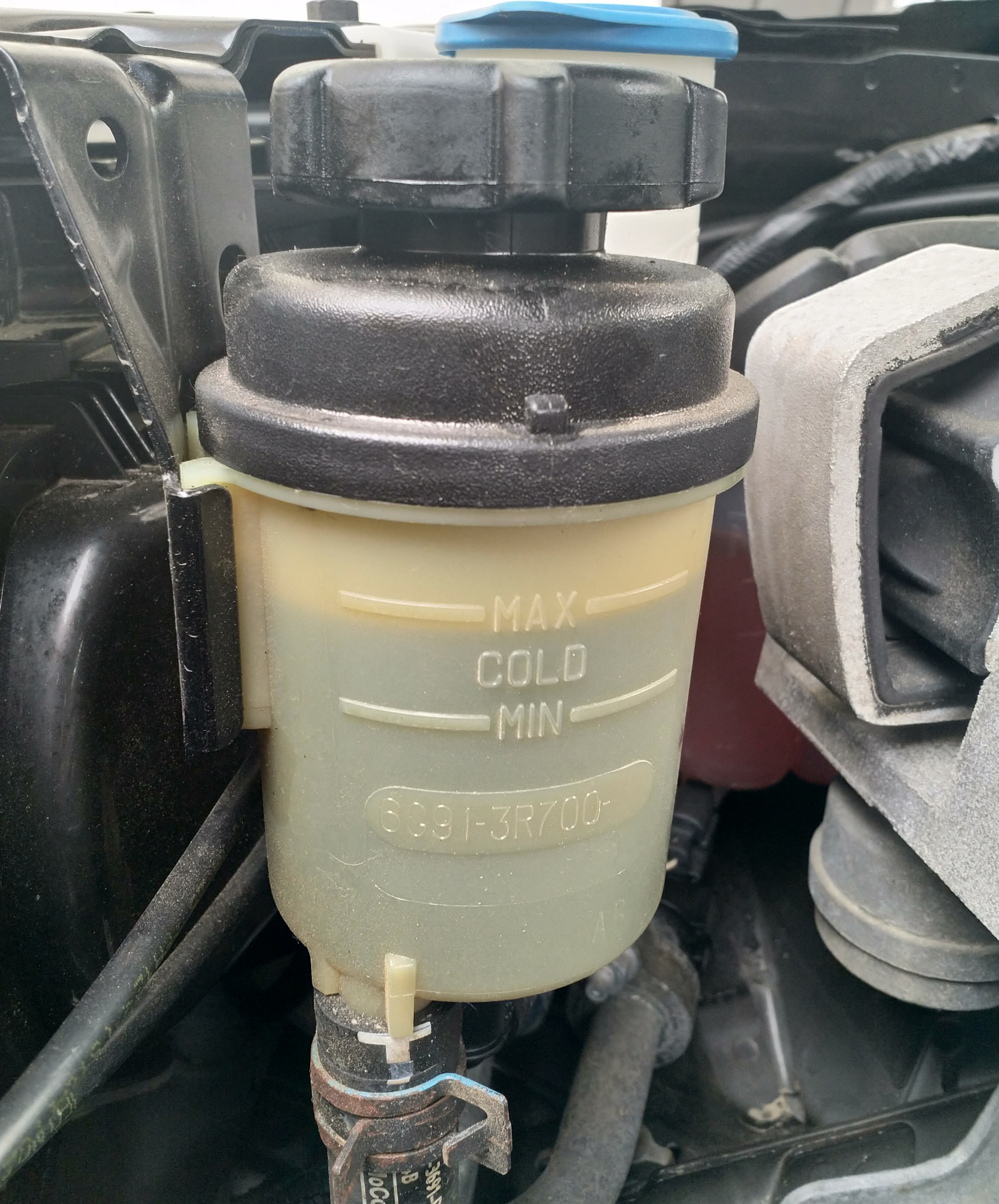

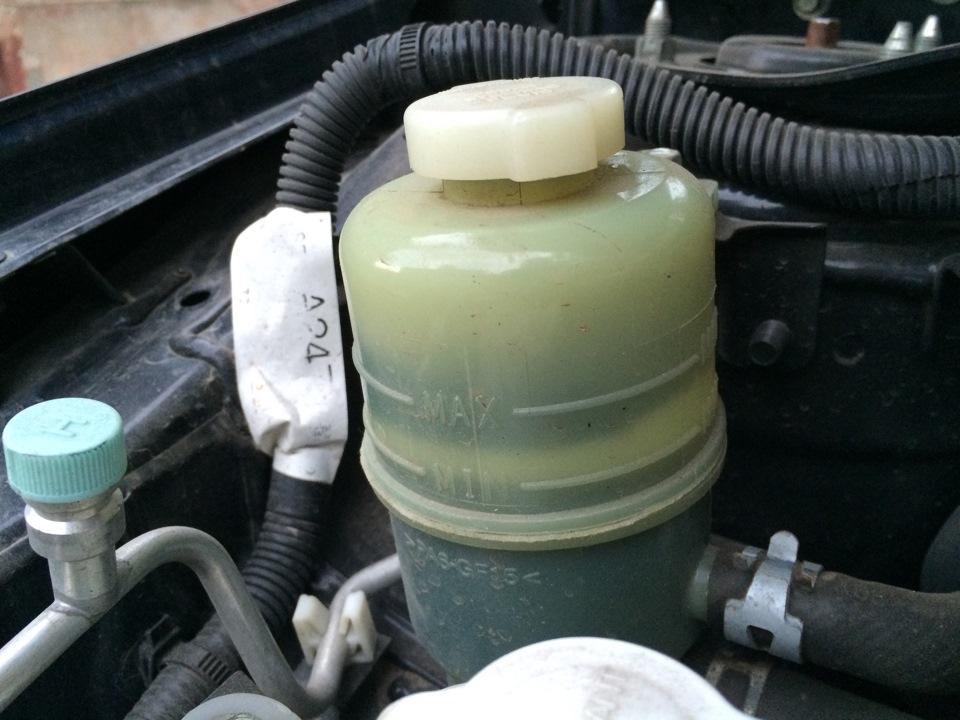

Чтобы определить уровень, достаточно посмотреть метки на бачке ГУР:

Hot min и Hot max — определение значений минимума и максимума уровня горячей жидкости.
Cold min и Cold max — определение значений минимума и максимума уровня холодной жидкости.

Правильный уровень жидкости должен быть между min и max. При прогретом выключенном двигателе, смотрят на hot, при холодном — cold.

Если уровень, при одном из состояний двигателя (прогретом или холодном), будет выше или ниже максимальных и минимальных значений, значит есть неисправность с насосом ГУР, это может быть: разгерметизация (утечка жидкости), засор фильтров бачка, неисправность клапана (крышки) бачка, лишний воздух в системе гидроусилителя.

Как обнаружить место утечки жидкости

При обнаружении снижения уровня жидкости в бачке, есть проверенный способ, чтобы найти место утечки. Для этого:

Ставим автомобиль на ровную поверхность.
При холодном состоянии двигателя, насухо протираем тряпочкой всю систему рулевого управления.
Запоминаем уровень жидкости в бачке ГУР.
Включаем двигатель, даем ему поработать, при этом часто покручивая рулем.
Выключаем двигатель, и просматриваем все места рулевой системы, утечка будет сразу видна.

Вдобавок ко всему, будет полезным, проверить чистоту жидкости. Для этого нужно сделать несколько капель из бачка ГУР на светлую, не впитывающую поверхность, или налить ее в чистую емкость. Жидкость должна быть прозрачной и чистой, без мелкого мусора, ее цвет должен соответствовать тому, который был при покупке или до начала эксплуатации. На этом все. Легкой Вам дороги.

Гидроусилитель руля — его устройство, обслуживание и ремонт.

У этого поста — 2 комментария.

Содержание статьи:

Гидроусилитель рулевого управления необходим в конструкции автомобиля для более легкого и удобного управления авто, благодаря ГУР легче удержать машину на дороге по завершении маневра. Первоначально гидроусилитель устанавливался только на большегрузные автомашины – грузовики и автобусы, сегодня это устройство входит в конструкцию практически любого автомобиля.

Помимо своего основного предназначения (усиление рулевого управления), гидроусилитель: обеспечивает уменьшение передаточного числа механизма руля, уменьшая число оборотов рулевого колеса и увеличивая маневренность; способствует снижению «эффекта удара» при поездках по неровным дорогам. Выход из строя системы гидроусилителя не означает прекращение возможности управления автомашиной, просто вращать рулевое колесо будет несколько труднее.

Что входит в гидроусилитель руля.

Система гидроусилителя руля состоит из насоса (создает и поддерживает давление), распределителя (управляет потоком масла, направляя его в нужный отдел гидроцилиндра), гидроцилиндр (преобразователь давления масла в движение штока и поршня), бачок для масла (содержит специальное масло для работоспособности системы), шланги высокого давления (по ним циркулирует масло в системе).

Среди всех существующих типов лучший гидроусилитель – с переменным усилием. В нём передаточное число неизменно, но степень усиления различна. Чем меньше скорость автомашины, оснащенной таким гидроусилителем, тем легче вращать рулевое колесо, но стоит набрать скорость – гидроусилитель помогает все меньше и меньше. Только такая система способна сохранить «связь» водителя и колес автомобиля.

Какую жидкость (масло) заливают в гидроусилитель руля и как её выбирают.

Жидкость для гидроусилителя руля должна быть сертифицирована производителем и иметь допуск завода-изготовителя. Также жидкости различаются по составу, обычно это отображается на цвете жидкости. Так, к примеру, у старых Фольксвагенов применяются красная и зеленая жидкости. В книге по эксплуатации авто указывается цвет и спецификация допустимого масла. Если лить не подходящую жидкость ГУР, то ускоряется износ насоса ГУР и рулевой рейки. Если смешать две разные жидкости ГУР, то руль станет трудно прокрутить и будет слышен хруст с района насоса.

Завод-производитель автомобиля рекомендует менять жидкость ГУР раз в два года. Но этот срок можно увеличить установкой фильтрующего элемента в трубопровод ГУР. Можно использовать готовый фильтр или сделать его самому из кронштейна и обычного масляного фильтра. Главное подобрать подходящий кронштейн, чтоб на него удобно было приварить вводной и выходящий патрубки. Фильтр врезается в обратку и его срока службы хватит до следующей замены жидкости гидроусилителя.

Иногда в бачке гидрача можно обнаружить пятна воды. В таком случае необходима немедленная замена жидкости, иначе начнутся необратимые последствия в виде коррозии элементов рейки и насоса, а также засыхание сальников и прокладок.

Определить поломку гидроусилителя можно по звуку. От рулевой рейки начинает исходить стук, а насос издает гул, похожий на ступичный подшипник. Самой первой причиной является низкий уровень жидкости в бачке ГУРа. Если жидкость в норме, а гул насоса остается, то, вероятно, приходит конец подшипнику приводного вала. Чтоб проверить надо скинуть ремень со шкива и проверить вал на поперечный и продольный люфты. При их наличии — переборка насоса либо покупка нового.

Если при повороте руля слышен свист со стороны правого колеса, то это проскальзывает приводной ремень. Его требуется подтянуть. В случае если свист остался, проверить выработку внутренних поверхностей шкива. Попробовать забрызгать специальной жидкостью от проскальзывания клиновых ремней. Когда ничего не помогает — шкив под замену.

А где он находится.

Бачок жидкости гидроусилителя руля обычно располагается в зоне досягаемости водителя для постоянного контроля жидкости. В иномарках оборудованных бортовыми компьютерам присутствует датчик уровня жидкости, в следствии чего пропадает нужда в постоянном контроле.

Сам насос ГУР располагается на двигателе с противоположной КПП стороны. От шкива на ДВС через ременную передачу приводится в действие насос. Бывает, что на одном ремне с насосом ГУР может находится либо генератор, либо помпа, либо насос климатической установки авто.

Трубопровод ГУР (две шланги — подача на насос и обратка с рейки) располагаются под бампером либо сверху подрамника. Часто они защищены металлическим или пластиковым кожухом.

Как прокачать гидроусилитель руля.

Для прокачки системы ГУР от воздуха надо:

— ослабить натяжной болт насоса;
— снять приводной ремень со шкива;
— сбросить с насоса патрубок высокого давления идущий на рейку;
— вручную крутить шкив, пока не перестанет вытекать старая жижа;
— залить в бачок новое масло;
— вновь крутить шкив, пока не потечет чистая жидкость;
— надеваем шланг и ремень, натягивает, заводим авто;
— крутим рулем до упора влево-вправо, пока он не начнет вращаться без рывков;
— проверяем уровень в бачке, при необходимости доливаем.

Другие похожие статьи:

Датчик давления ГУР

Рено Сандеро. Прокачка системы гидроусилителя руля Renault Sandero, Stepway Частичная замена жидкости гидроусилителя руля в Renault Sandero

Для обеспечения безопасности и комфорта Renault Sandero оснащен гидроусилителем рулевого управления. Эта система позволяет контролировать движение транспортного средства даже в момент разрыва шины, поэтому ее работа должна быть надежной и постоянной.

Здесь можно (Оригинал, Франция) за 2488 руб.

Кроме того, гидроусилитель рулевого управления улучшает маневренность, так как отпадает необходимость в большом количестве поворотов рулевого управления и не передает силовые удары от плохой дороги на рулевое колесо.В результате водитель не утомляется, легко сохраняя контроль во время движения. Если выйдет из строя гидроусилитель руля, можно вести машину.

Под

Рулевое управление с гидроусилителем понимается как целостная система, работа которой основана на гидравлических процессах. Этот механизм состоит из насоса, распределителя, гидроцилиндра, соединительных шлангов, рабочего масла, датчика давления.

Датчик давления рулевого управления с гидроусилителем выполняет информационную функцию. Он передает сообщение электронному блоку управления о работе гидроусилителя руля и повышенной нагрузке на силовой агрегат… Благодаря его уведомлению, электронный блок управления в момент работы двигателя на холостом ходу, чтобы компенсировать повышенную нагрузку, увеличивает обороты. При неисправном датчике расход бензина в режиме холостого хода увеличивается почти вдвое, что говорит о том, что дешевле будет заменить этот прибор в случае поломки. О выходе из строя рассматриваемой детали свидетельствует увеличение холостого хода.

Для замены топливного датчика с гидроусилителем руля не требуется никаких специальных навыков и умений ни у одного водителя, поскольку эта процедура достаточно проста в исполнении.Рассматриваемое устройство находится под капотом с левой стороны двигателя под бачком гидроусилителя руля. Сначала открывается резервуар, чтобы сбросить давление в системе. Открыв резервуар, вы, помимо прочего, сможете оценить ситуацию в нем. Затем снимается контакт с датчика ГУР. Чтобы его снять, нужно воткнуть в отверстие отвертку и потянуть в сторону рассматриваемого устройства. В результате этого действия освобождается зажим, удерживающий контакт, а сам контакт очень легко снимается.С помощью гаечного ключа в направлении, противоположном направлению часовой стрелки, датчик откручивается от резьбы, после чего снимается. На его место устанавливается новое устройство в обратном порядке. Перед снятием топливного датчика масло можно слить. Если вы не соблюдаете эту процедуру, обязательно накройте генератор, чтобы на него не капала жидкость. После замены рассматриваемого устройства системы гидроусилителя руля в бак пополняется масло.

Необходимо приобрести датчики давления в гидроусилителе рулевого управления высокого качества, соответствующие конкретной марке автомобиля.В нашем магазине есть описанные запчасти для Renault Sandero и других марок Renault. Предлагаем оригинальные датчики французского производства, в высоком качестве которых покупатель может быть уверен.

6004 Просмотры

Рулевое управление автомобилей Renault Sandero состоит из таких узлов и отдельных деталей, как насос гидроусилителя, рулевая рейка, трубки, расширительный бачок. В случае выхода из строя отдельных компонентов этой системы при вождении автомобилей могут появиться такие недостатки, как «утяжеление руля», недостаточный угол поворота автомобиля и т. Д.В этом случае их необходимо либо заменить, либо отремонтировать.

Периодическое обслуживание

При эксплуатации автомобиля Renault Sandero необходимо периодически проверять уровень жидкости гидроусилителя руля в расширительном бачке, который находится в моторном отсеке по центру его передней части. Уровень жидкости на измерительной стороне бака должен быть на максимальной отметке при прогретом двигателе и минимальной при холодном силовом агрегате. Обратите внимание, что проверку уровня масла следует проводить при неработающем двигателе и, соответственно, насосе системы.

Если в расширительном бачке Renault Sandero недостаточно жидкости, его необходимо долить. Обязательным условием для этой операции является использование масла того же типа, которое было залито производителем или после него. самостоятельная замена … В противном случае смешивание разных видов масла чревато серьезными последствиями, которые могут выражаться в его загустевании, образовании так называемых пробок в трубопроводе и некорректной работе гидроусилителя руля, что в конечном итоге приведет к откачке отказ.

Для того, чтобы долить в бак необходимое количество жидкости, необходимо отвинтить крышку и снять фильтр. Фильтр необходимо тщательно очистить сжатым воздухом или промыть в специальном растворе. После этого добавляется необходимое количество вещества, фильтр вставляется обратно и крышка емкости закрывается.

Ремонт ГУР Рено Сандеро обычно связан с заменой помпы, фильтра или крышки расширительного бачка. Нередки случаи протечки труб и труб, устранить которые можно только путем их замены.Их ремонт недопустим.

Полная замена содержимого системы

Для полной замены жидкости гидроусилителя руля автомобиля Рено Сандеро необходимо на первом этапе снять воздуховод, чтобы обеспечить комфорт при такой работе. После этого следует снять хомуты с патрубков соседнего контура и отвести в сторону. Затем нужно снять сам бачок с сиденья, немного приподняв его. Для слива старой жидкости необходимо предоставить емкость, объем которой будет около 1 литра.Израсходовавший ресурс наполнитель системы черный, иногда в составе видна стружка или металлическая пыль. Это говорит о том, что некоторые части помпы уже шлифуют и эту деталь тоже нужно отремонтировать или заменить в ближайшее время. Чтобы максимально слить заливную горловину из контура, необходимо несколько раз полностью прокрутить руль Renault Sandero из стороны в сторону, пока система полностью не освободится.

В качестве нового наполнителя необходимо использовать рекомендованную производителем Renault Sandero жидкость, а именно ElfMatic G3.Цвет самого вещества красный, а консистенция умеренно густая.

На следующем, завершающем этапе, необходимо установить на сиденье расширительный бачок, предварительно промыв его. Трубки системы подсоединяются к резервуару и надежно фиксируются хомутами. Резервуар заполняется до крайней отметки и рулевое колесо многократно поворачивается как в одну, так и в другую сторону до упора. В этом случае содержимое емкости будет уменьшаться, постепенно заполняя весь контур.Расширительный бачок необходимо периодически заполнять по мере необходимости, доводя уровень наполнения до максимального значения.

Все работы проводить только при выключенном зажигании. Некоторые из этих циклов следует повторить, дополнив недостающее содержание. После этого, не устанавливая фильтр в расширительный бачок, следует временно затянуть верхнюю крышку и совершать движения рулем из стороны в сторону при работающем двигателе. Убедившись, что рулевой механизм и сам гидроусилитель руля исправны, необходимо переустановить сетчатый фильтр и надежно затянуть верхнюю крышку расширительного бачка.Эти детали не подлежат ремонту и должны быть заменены в случае повреждения.

После замены рекомендуется провести тест-драйв и проверить работу системы рулевого управления Renault Sandero. На следующий день после остывания двигателя необходимо еще раз проверить уровень наполнения расширительного бачка и при необходимости долить. В среднем система гидроусилителя Рено Сандеро имеет объем около 800 грамм.

Насосное оборудование

Самая распространенная проблема с насосом гидроусилителя рулевого управления в автомобилях Renault Sandero, требующая ремонта, — это течь сальника.Каталожный номер этой детали 278.556, и ее можно заменить своими руками.

Производитель устанавливает насосы ГУР торговой марки Delphi (артикул 7700431286) на автомобили Renault Sandero. Продукция этой марки получила массу положительных отзывов автовладельцев из-за большого ресурса этой детали. Это те насосы, которые рекомендуют ведущие специалисты по ремонту автомобилей Renault Sandero, и их ремонт довольно прост.

Современный автомобиль — самый популярный автомобиль в наши дни.У легкового автомобиля довольно сложная техническая система … И именно она состоит из ряда дополнительных систем, которые предназначены для комфортного передвижения.

Уверенность в надежном движении во многом зависит от периодичности технического обслуживания всей системы автомобиля. Благодаря хорошо настроенным двигателю, трансмиссии, гидравлическому рулевому управлению, тормозной и вспомогательной системе вы можете быть уверены в безопасности дорожного движения. Одной из основных систем является система гидравлического управления приводом.
Комфортное вождение осуществляется с помощью рулевого управления и тормозной системы.

При обслуживании машины своевременная замена жидкости ГУР Рено Сандеро продлит срок ее службы. Благодаря качественной смазке всех элементов гидросистемы руля вы можете уверенно управлять автомобилем Renault Sandero. Замена смазки в гидроусилителе рулевого управления — это основной процесс, от которого зависит качественная работа всей гидравлической системы рулевого управления. Постоянная качественная смазка деталей гидроусилителя рулевого управления, среди которых возникает трение, снижает их износ.А это прямой способ увеличить срок службы гидроусилителя руля.

Устройство гидроусилителя руля автомобилей Renault

Гидравлический усилитель рулевого управления необходим для комфортного поворота рулевого колеса при эксплуатации машины … При наличии гидроусилителя водителю не нужно прилагать дополнительных усилий при маневрировании машины.

Если автомобиль попадает в яму или наезжает на неровность, гидравлическое устройство смягчает вибрацию рулевого колеса.Помимо этих преимуществ, гидроусилитель руля обезопасит владельца автомобиля в случае поломки или прокола шины. В этом случае гидравлическая система может удерживать рулевое колесо в прямом положении.

Гидроусилитель руля в Renault Sandero состоит из следующих частей: насос гидроусилителя, расширительный бачок, соединительные шланги, кожухи, рулевая рейка, рулевой механизм и жидкость для гидроусилителя руля. Если выйдет из строя хотя бы один элемент гидроусилителя руля, сразу возникнут проблемы с управлением автомобилем.Во избежание непредвиденных неприятностей необходимо периодически проверять уровень масла в расширительном бачке.

Основным элементом системы является насос, который подает давление на всю систему. А благодаря создаваемому давлению жидкость может свободно циркулировать по системе гидроусилителя руля. Именно насос поддерживает давление в системе рабочего тела.

Все масло, необходимое для работы всей системы гидроусилителя руля, находится в расширительном бачке гидроусилителя.В резервуаре также находится фильтр, фильтрующий масло, циркулирующее через гидравлическую систему рулевого управления.

Частичная замена жидкости ГУР в Рено Сандеро

При проблемах с рулевым управлением или при проведении технического обслуживания автомобиля в Renault Sandero нельзя не поменять жидкость гидроусилителя руля. Замена масла в гидравлической системе — простой процесс, доступный любому владельцу машины. Вы можете выполнить частичную замену жидкости или полностью слить все старое масло из системы рулевого управления с гидроусилителем, залив новую смазку.

Для частичной замены жидкости гидроусилителя руля необходимо приготовить новую жидкость, пустую емкость и шприц с тюбиком.

Итак, частичная замена жидкости в ГУР в Renault Sandero:

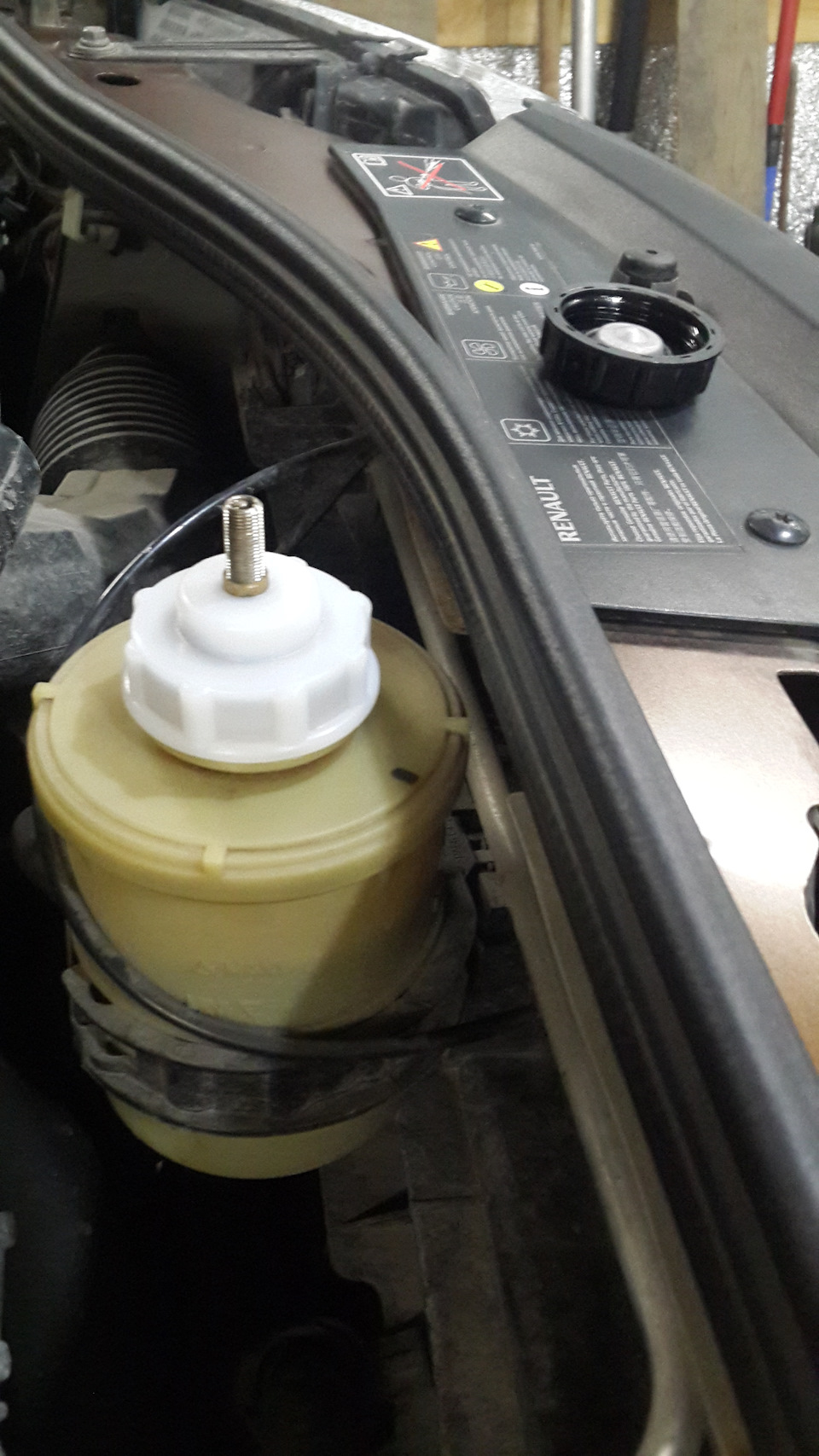

Снимите крышку расширительного бачка гидроусилителя руля Renault Sandero;
С помощью шприца откачайте масло из гурбака;
Залейте в шприц новое масло и залейте его по возможности в расширительный бачок ГУР;
Запустите силовой агрегат, повернув руль в разные положения до упора;
Остановите двигатель.

Повторяйте весь процесс замены жидкости до появления светлого цвета при сливе масла. На этом процесс частичной замены гур жидкости завершен. Но можно добиться 100% смены смазки при полной замене гурского масла.

Полная замена жидкости ГУР в Renault Sandero

Для обеспечения надежной и качественной работы системы гидроусилителя рулевого управления во время технического обслуживания следует производить полную замену жидкости.Чтобы провести весь процесс, необходимо подготовить ряд необходимых инструментов.

IN Список инструментов для замены жидкости гидроусилителя руля для Renault Sandero включает:

Масло новое трансмиссионное;
Набор ключей;
Большой шприц с тубусом;
Чистая тряпка;
Емкость для слива отработанной жидкости.

Для легкой замены смазки необходимо подготовить домкрат. Если такой возможности нет, достаточно установить машину в смотровой яме.

Пошаговый процесс полной замены жидкости гидроусилителя руля в Renault Sandero:

Установите машину на смотровую яму или приподнимите передние колеса домкратом;
Выкачать из гурбака все старое масло с помощью шприца;

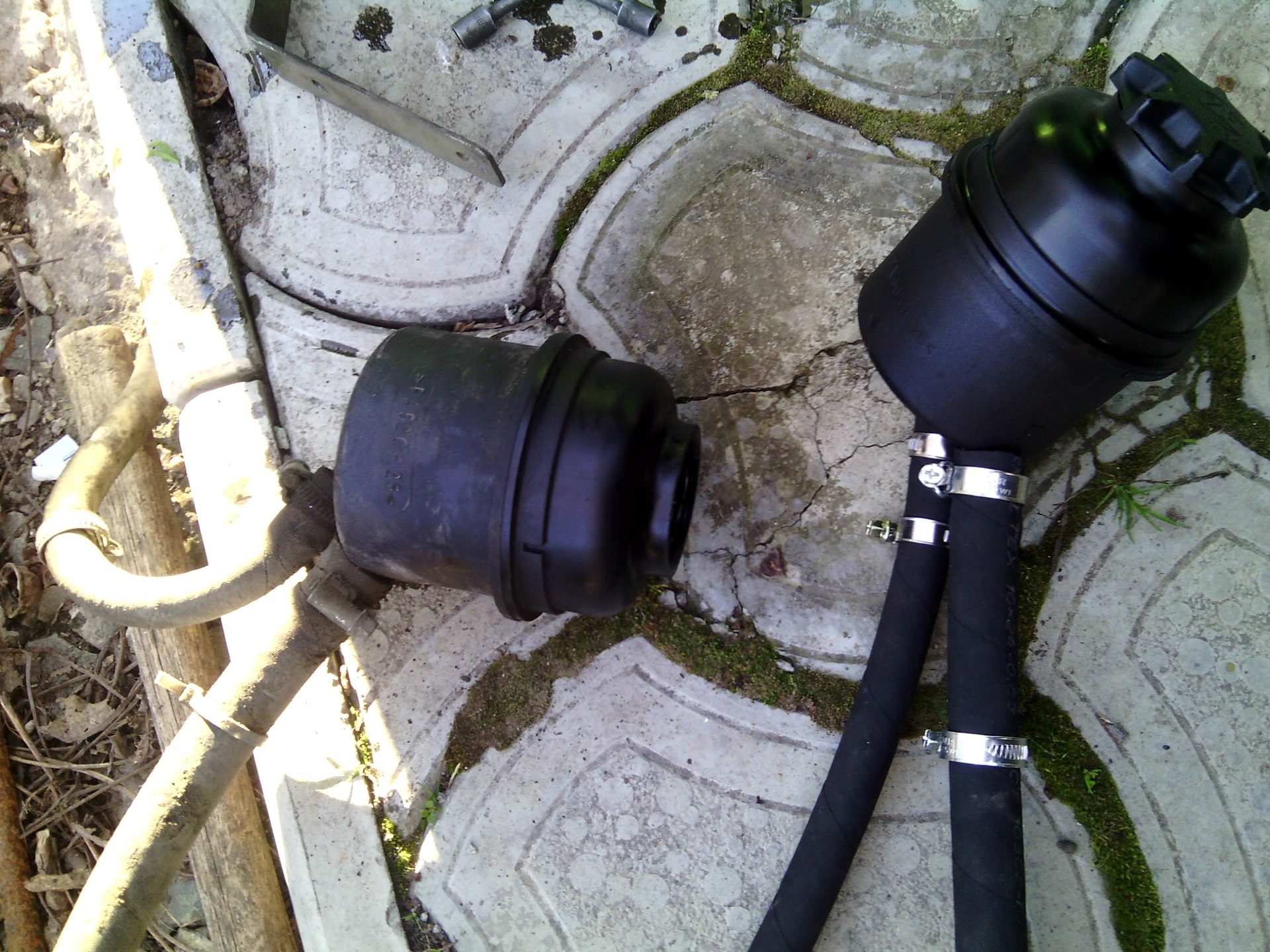

Откручиваем бачок от кронштейнов и отсоединяем от патрубков;
Поставьте емкость для слива под обратный шланг и поверните рулевое колесо вправо и влево. Жидкость должна полностью стечь;
Для удобства поворота руля при выключенном двигателе автомобиль необходимо поднимать домкратами.Поверните руль до упора в разные положения несколько раз, пока жидкость не перестанет выходить из трубок;
После слива старого масла тщательно промойте расширительный бачок от грязи. Это можно сделать, поместив емкость под струю воды. После ополаскивания емкости хорошо протрите и просушите. Замените сухой и чистый расширительный бачок и подсоедините шланги. С помощью большого шприца залейте новое масло в расширительный бачок гидроусилителя руля до отметки max;
Сядьте за руль и поверните передние колеса поочередно вправо и влево.
Проверить уровень жидкости и при необходимости долить. При уменьшении масла в бачке можно с уверенностью сказать, что оно попало в систему ГУР. Этот процесс следует повторять до тех пор, пока уровень масла не останется на максимальной отметке. Опустите автомобиль на землю, запустите двигатель и повторите вращение рулевого колеса.

Когда уровень масла падает, его следует долить. Уменьшение количества жидкости указывает на то, что из системы гидроусилителя выходит воздух. Заполните гидравлическую систему рулевого управления жидкостью, рекомендованной производителем.

На этом замена жидкости в ГУР своими руками в Рено Логан успешно завершена. Если весь процесс провести качественно и успешно, руль будет легко крутиться даже при выключенном силовом агрегате.

При замене жидкости ГУР в автомобиле Логан проверьте состояние расширительного бачка на наличие трещин, повреждений. Если в баке есть изменения, обязательно замените его новым. Не склеивайте и не припаивайте повреждение.

Чтобы гидросистема рулевого управления не выходила из строя при движении автомобиля, необходимо регулярно проверять уровень смазки в расширительном бачке. По истечении определенного срока, независимо от рекомендаций производителя, необходимо полностью заменить гур жидкость. Масло желательно менять через два года эксплуатации автомобиля или каждые 40 тысяч километров.

Различия в замене жидкости ГУР в разных моделях Рено

Замена жидкости ГУР на Рено Дастер, Рено Логан и Рено Сандеро в их процессе практически ничем не отличается.Для замены гур-масла в этих моделях следует использовать жидкости, рекомендованные производителем авто.

Для замены жидкости гидроусилителя Рено Логан необходимо приготовить не менее двух литров нового масла Dexron. Нельзя забывать, что инструкция по эксплуатации автомобиля указывает, что процесс слива жидкости осуществляется только при прогретом двигателе.

В расширительный бачок автомобиля Рено Дастер рекомендуется заливать два вида масел: Elf Elfmatic G3 и Elf Renault matic D3.Эти два типа масел можно заливать во все модели Renault. Регулярно проверяя уровень жидкости в гидроусилителе руля и при необходимости полностью меняя его, можно продлить срок службы автомобиля.

Гидроусилитель обычно обозначается аббревиатурой Power Steering. Этот механизм присутствует практически во всех современных автомобилях … Основное назначение этого механизма — снижение сопротивления рулевого колеса при резком изменении траектории движения колеса. Особенно это актуально для грузовиков, у которых большой диаметр шин.Помимо своей основной функции, система имеет несколько дополнительных преимуществ:

Система приводится в действие гидроприводом. Для этого в систему заливается специальная жидкость, обладающая необходимыми компрессионными характеристиками и специальными добавками, предотвращающими образование ржавчины. Производитель автомобиля заявляет, что срок службы жидкости ГУР Renault Sandero рассчитан на весь срок службы автомобиля. Но в зависимости от условий использования система может протекать, компоненты привода могут быть механически повреждены.Это, в свою очередь, будет сопровождаться наличием посторонних шумов при вращении колеса и необходимостью приложения больших усилий при прохождении поворотов.

Не эксплуатируйте автомобиль с неисправным рулевым управлением. Необходимо как можно быстрее найти место утечки и устранить ее причину.

Определение места утечки жидкости.

Чтобы понять, где произошла разгерметизация системы, необходимо выключить двигатель и тщательно протереть все элементы, относящиеся к рулевому управлению.Затем проверяем:

Проверяется уровень жидкости в бачке. Если она ниже минимальной отметки, то необходимо пополнить необходимую сумму.
После этого необходимо запустить двигатель и несколько раз повернуть руль в крайнее левое, затем в крайнее правое положение.
При обнаружении каких-либо признаков утечки следует немедленно произвести ремонт и заменить дефектные детали.

Для заливки необходимо использовать только жидкость, рекомендованную производителем.Масло ELF RENAULTMATIC D2, класс Dexron II указано в сервисной книжке на автомобиль. Также при замене можно использовать масло других производителей:

Mobil ATF 220 (320).
Liqui Moly ATF 1100.
Castrol ATF D2 (D3).

Дозаправка производится в специальный расширительный бачок. Устанавливается в моторном отсеке, закрепляется на специальном кронштейне. Уровень проверяется только на остывшем двигателе. На нем есть специальные отметки для обозначения минимального и максимального уровня.

Во время работы двигателя гидроусилитель Рено Сандеро тоже нагревается и уровень масла повышается, иногда он может быть выше максимальной отметки.

Если он ниже отметки MIN, то необходимо долить необходимый уровень . .. Для этого снимите крышку бака.

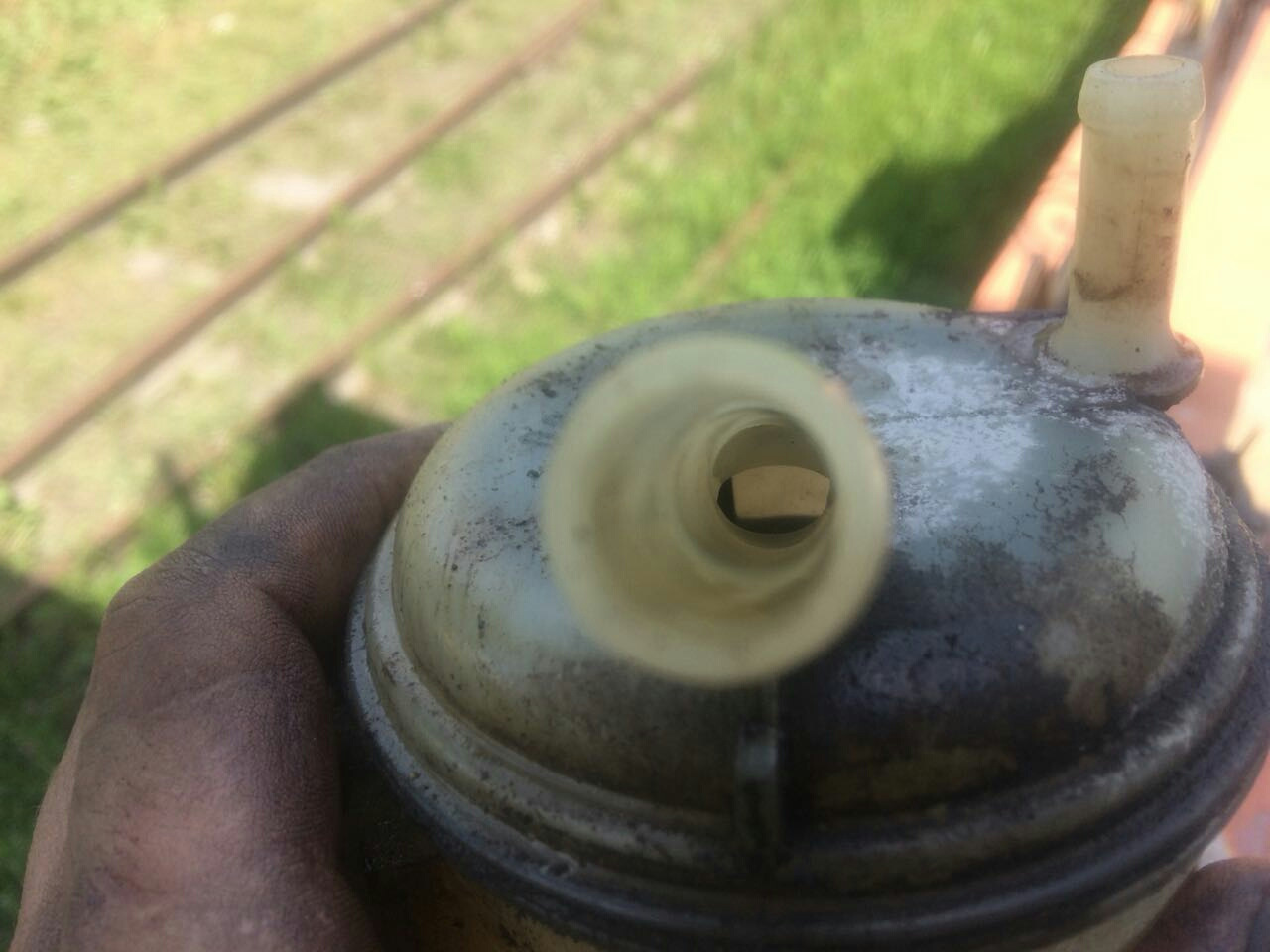

Под ним находится специальный сетчатый фильтр. Время от времени на нем могут появляться отложения масляных фракций и металлических частиц. При обнаружении постороннего предмета его необходимо тщательно промыть и установить заново.

Затем добавляется жидкость. Лучше всего держать уровень посередине между отметками MAX и MIN, чтобы уровень не поднимался слишком высоко при нагревании.

Производитель автомобилей Renault Logan оснастил несколько комплектаций своей линейки такой полезной и удобной для водителя опцией, как гидроусилитель руля. В аналогичной системе точно так же и со временем ее тоже нужно будет заменить. Новички-автолюбители никогда не задавали подобный вопрос и понятия не имеют, какое масло подходит для систем рулевого управления автомобилей.В этой статье мы расскажем об этом.

Когда менять официально?

40000 км или не более 2 лет — регламент замены жидкости в гидроусилителе руля

Регламент официального дилера гласит, что масло, которое заливается прямо с завода в Renault Logan, рассчитано на пробег 40 000 километров или не более 2 лет эксплуатации, в зависимости от того, что наступит раньше.

В каких случаях может потребоваться замена раньше срока?

Однако необходимо следить за состоянием масла в расширительном бачке ГУР на каждом этапе обслуживания автомобиля.Для замены масла вне оговоренных сроков будет:

Металлический мусор
Жидкий темный цвет
Неприятный запах

Для сравнения капля нового масла (обведена синим) и пара капель «слитого» масла из ГУР

А также при немедленном ремонте и проверке всей системы рулевого управления будет недостаточный уровень масла ГУР в расширительном бачке, ведь при возникновении данной неисправности температура масла быстро поднимется, а сам механизм выйдет из строя.

Для стабильной работы и надежности в процессе эксплуатации производитель рекомендует заменять жидкость на синтетическую и полусинтетическую основу стандарта D2 ATF или PSF.

Такие масла обладают оптимальной вязкостью, плотностью и рассчитаны на работу при температуре окружающей среды до -36 ° C, что вполне соответствует зимним погодным условиям в России.

Для полной замены жидкости в ГУР производитель рекомендует масло ELF RENAULTMATIC D2 класса Dexron II, которое указано в сервисной книжке на любой автомобиль Рено Логан.

Однако, если ваш автомобиль подвержен постоянной нагрузке на рулевое управление, постоянным перепадам температур, то в этом случае будет актуально использование жидкости стандарта D3, или Elf Renault Matic G3.

Самый идеальный по соотношению цена-качество, но помните, что это не «официальная» замена!

По поводу использования масла в ГУР D3 или G3 — постоянные споры! Учитывайте это при выборе, так как Renault «не одобряет» такую замену. Некоторые владельцы Рено Логан замечают улучшения в гидроусилителе руля, а некоторые нет. Это повод для обсуждения, что вы думаете по этому поводу?

Замены (аналоги)

Mobil ATF 220 (320).
Liqui Moly ATF 1100.
Castrol ATF D2 (D3).

Один из вариантов альтернативной замены масла в ГУР

Обратите особое внимание на недопустимость смешивания жидкостей разных типов. В противном случае вспенивается и весь механизм гидроусилителя рулевого управления может выйти из строя.Поэтому для такой операции может потребоваться полная замена масла. О нюансах такой работы и самого процесса вы можете прочитать на нашем сайте в этой статье.

Соблюдать правила обслуживания

Соблюдение таких простых правил и советов по обслуживанию, осмотр системы рулевого управления и выбор рекомендованной жидкости для гидроусилителя руля Рено Логан, безусловно, положительно скажется на общем состоянии систем управления и автомобиля в целом. весь.Это не только сэкономит деньги на непредвиденном ремонте, но и значительно снизит риск ДТП на дороге.

Датчик давления ГУР

Рено Сандеро. Прокачка системы гидроусилителя рулевого управления Renault Sandero, Stepway Когда официально менять

Производитель автомобилей Renault Logan оснастил некоторые уровни отделки своей линейки такой полезной и удобной для водителя опцией, как гидроусилитель руля. В аналогичной системе точно так же и со временем ее тоже нужно будет заменить.Новички-автолюбители никогда не задавали подобный вопрос и понятия не имеют, какое масло подходит для систем рулевого управления автомобилей. В этой статье мы расскажем об этом.

Когда менять официально?

40000 км или не более 2 лет — регламент замены жидкости в гидроусилителе руля

В каких случаях может потребоваться замена раньше срока?

Однако необходимо следить за состоянием масла в расширительном бачке ГУР на каждом этапе обслуживания автомобиля. Для замены масла вне оговоренных сроков будет:

Металлический мусор
Жидкий темный цвет
Неприятный запах

Для сравнения капля нового масла (обведена синим) и пара капель «слитого» масла из ГУР

Для стабильной работы и надежности в процессе эксплуатации производитель рекомендует заменять жидкость на синтетическую и полусинтетическую основу стандарта D2 ATF или PSF.

Для полной замены жидкости в ГУР производитель рекомендует масло ELF RENAULTMATIC D2 класса Dexron II, которое указано в сервисной книжке на любой автомобиль Renault Logan.

Однако, если ваш автомобиль подвержен постоянной нагрузке на рулевое управление, постоянным перепадам температуры, то в этом случае будет актуальным использование жидкости стандарта D3, или Elf Renault Matic G3.

Самый идеальный по цене и качеству, но помните, что это не «официальная» замена!

По поводу использования масла в ГУР D3 или G3 — постоянные споры! Учитывайте это при выборе, так как Renault «не одобряет» такую замену. Некоторые владельцы Рено Логан замечают улучшения в гидроусилителе руля, а некоторые нет.Это повод для обсуждения, что вы думаете по этому поводу?

Замены (аналоги)

Mobil ATF 220 (320).
Liqui Moly ATF 1100.
Castrol ATF D2 (D3).

Один из вариантов альтернативной замены масла в ГУР

Следует обратить особое внимание на то, что смешивание разных типов жидкостей недопустимо. В противном случае вспенивается и весь механизм гидроусилителя рулевого управления может выйти из строя. Поэтому такая операция может потребовать полной замены масла.О нюансах такой работы и самого процесса вы можете прочитать на нашем сайте в этой статье.

Соблюдать правила обслуживания

Соблюдение этих простых правил и советов по обслуживанию, осмотр системы рулевого управления и выбор рекомендованной жидкости для гидроусилителя руля для Рено Логан, безусловно, положительно скажется на общем состоянии систем управления и автомобиля в целом. Это не только сэкономит деньги на непредвиденном ремонте, но и значительно снизит риск дорожно-транспортного происшествия на дороге.

6004 Просмотры

Рулевое управление автомобилей Renault Sandero состоит из таких узлов и отдельных деталей, как насос гидроусилителя руля, рулевая рейка, трубки, расширительный бачок . .. В случае выхода из строя отдельных узлов этой системы могут появиться такие недостатки при управлении автомобилями, как «утяжеление руля», недостаточный угол поворота автомобиля и т. д. В этом случае их необходимо либо заменить, либо отремонтировать.
