Как выбрать систему жидкостного охлаждения | Жидкостное охлаждение | Блог

Качественное охлаждение процессора является непременным условием его стабильной работы. Одним из лучших технических решений для охлаждения процессора являются системы жидкостного охлаждения (СЖО).

Как таковые СЖО начали производиться одновременно с появлением возможности разгонять процессоры. Сильное тепловыделение «кристаллов» превышало потенциал воздушных кулеров, энтузиасты стали мастерить самодельные СЖО. В обычном магазине ее было не так просто найти. Но, к счастью, производители систем охлаждения осознали потребности рынка, и освоили производство необслуживаемых СЖО, что послужило приобщению к жидкостному охлаждению широкой массы пользователей ПК.

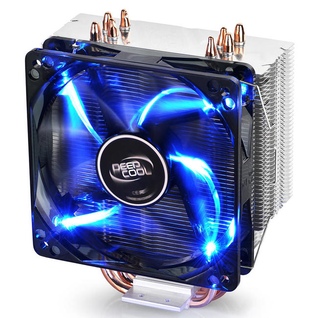

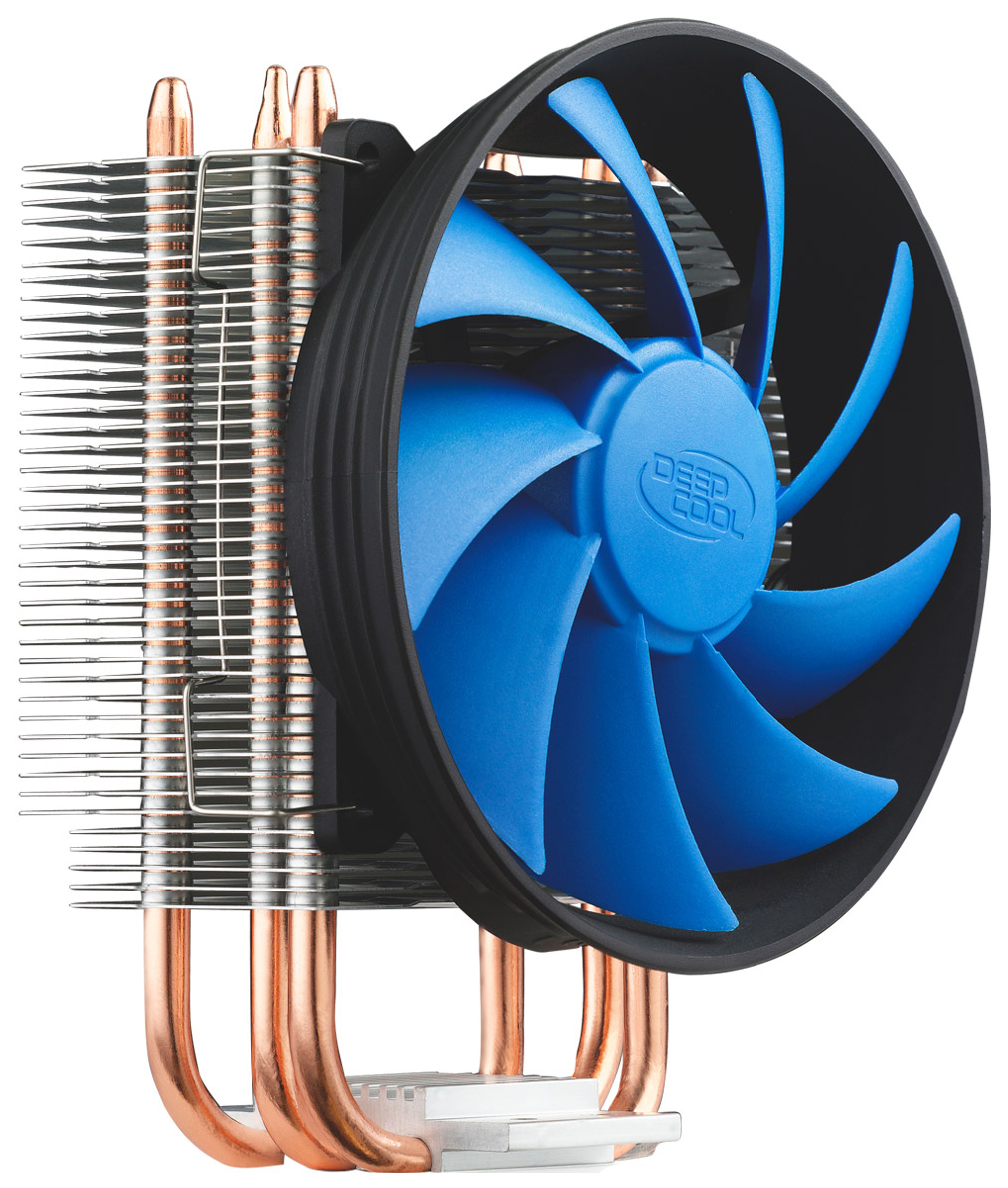

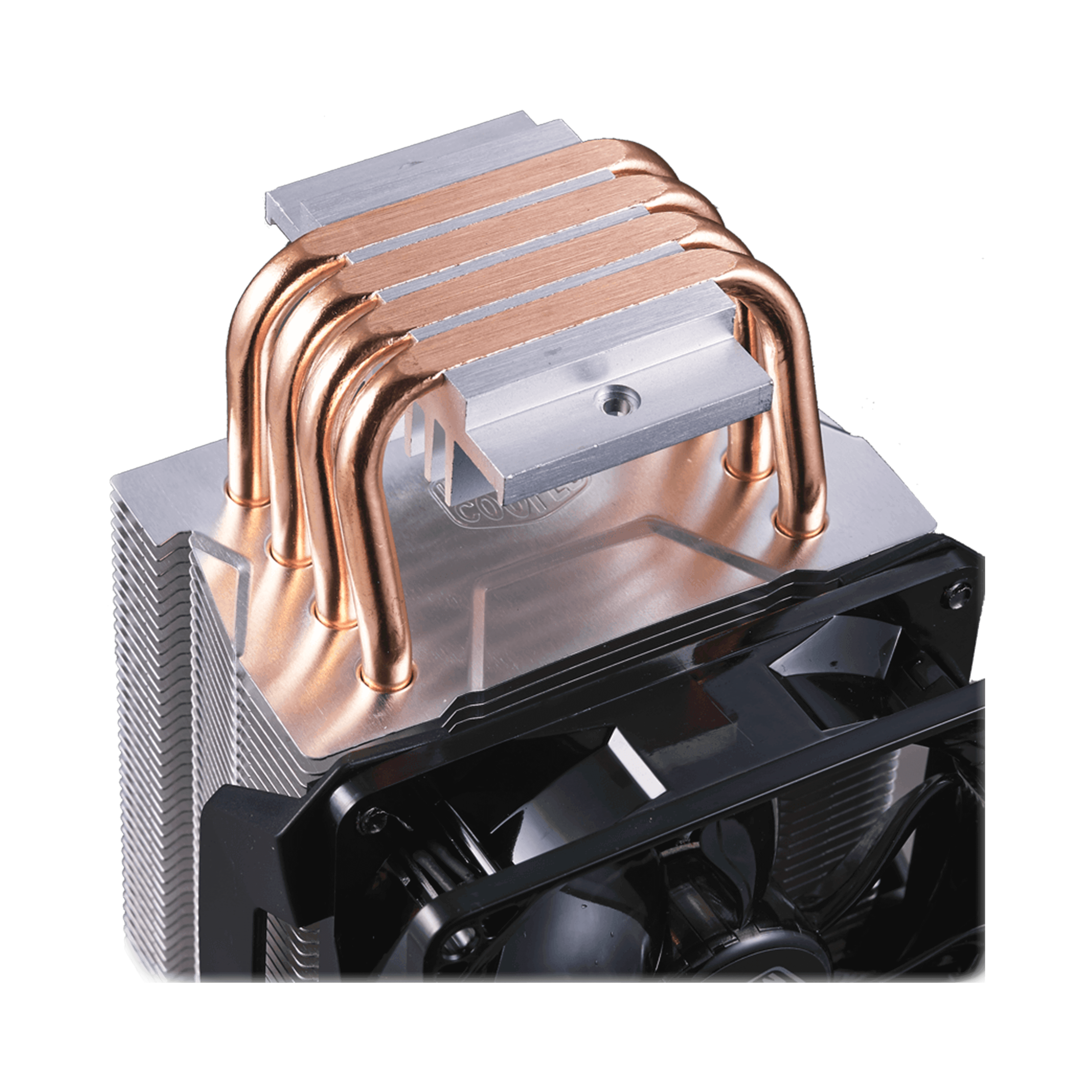

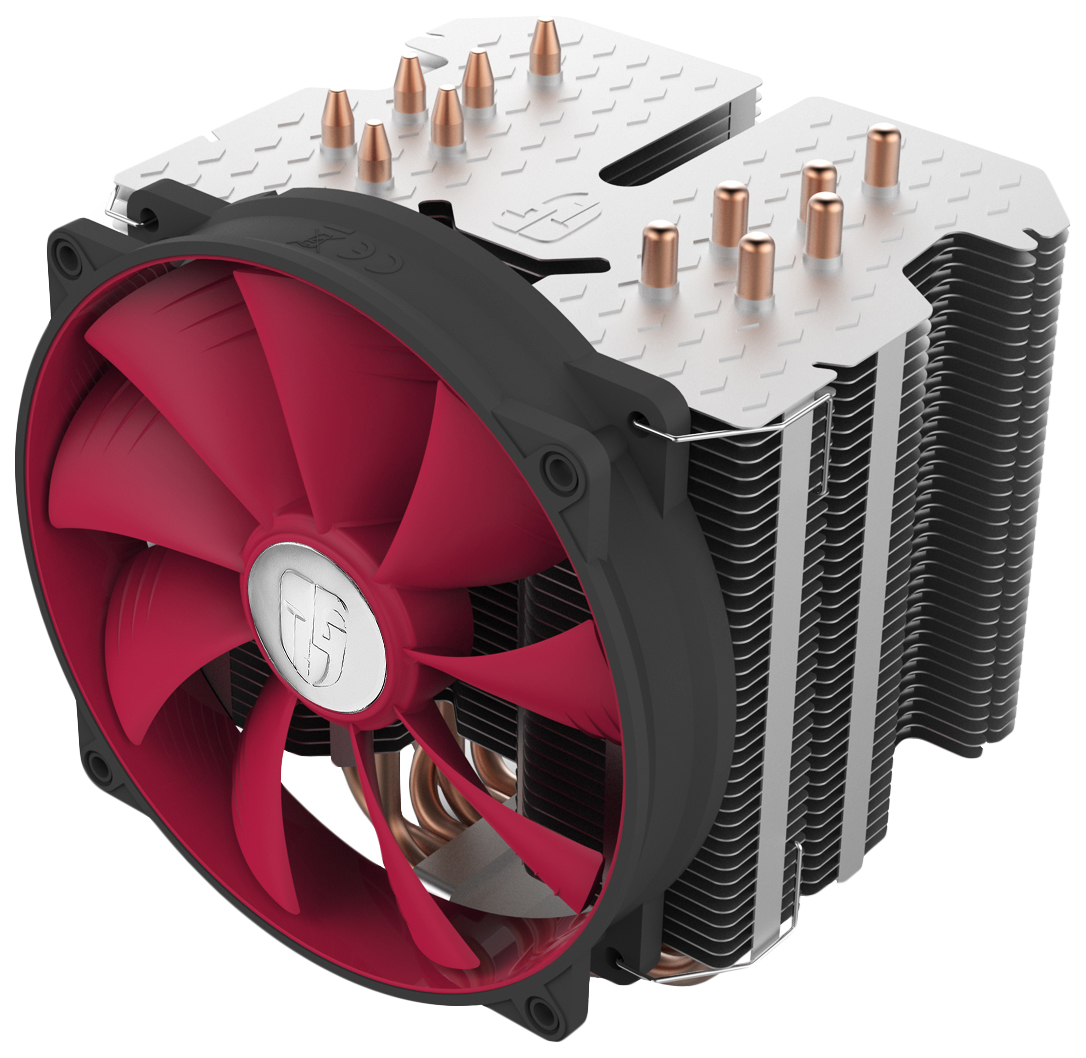

Почему эффективность СЖО выше, чем у воздушного кулера

Эффективность СЖО достигается за счет того, что скорость теплоотвода с помощью движущегося жидкого теплоносителя намного выше, чем скорость естественного теплоотвода с помощью теплопередачи внутри металлического радиатора.

Скорость отвода тепла зависит не только от скорости движения жидкости, но и от теплоемкости жидкости, площади радиатора. В среднем СЖО обеспечивают примерно в три раза лучший теплосъем по сравнению с обычным воздушным охлаждением, в переводе на градусы это означает падение температуры на 15–25 градусов по сравнению с воздушным охлаждением при нормальной комнатной температуре.

Конструкция СЖО

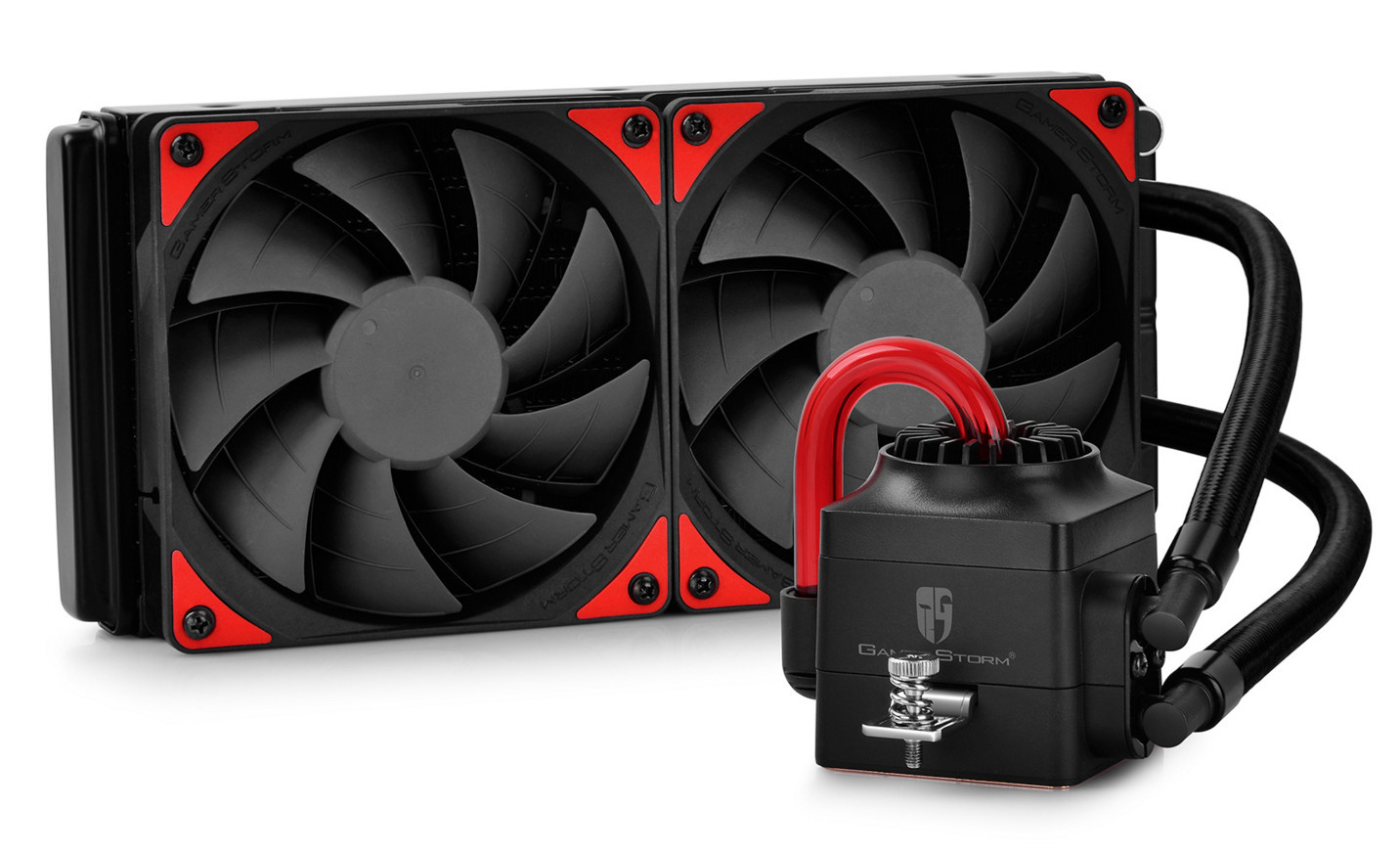

Любая замкнутая система жидкостного охлаждения содержит следующие элементы:

1. Водоблок.

Его назначение — эффективно снимать тепло с процессора и передавать его протекающей воде. Соответственно, чем выше теплопроводность материала, из которого изготовлены подошва и теплообменник водоблока, тем выше и эффективность этого элемента. Но теплопередача также зависит и от площади соприкосновения теплоносителя и радиатора — поэтому конструкция водоблока важна ничуть не меньше материала.

2. Помпа.

У необслуживаемых маломощных систем помпа обычно совмещена с водоблоком и располагается над ним. Функция помпы — обеспечить циркуляцию теплоносителя с такой скоростью, чтобы перепад температур между теплообменником водоблока и жидкостью был максимальным. Современные производители используют поверхность помпы в разных целях. Там может быть просто светящийся логотип, а может быть полноценный дисплей, отображающий температуру процессора, скорость вентилятора, или другие данные.

3. Радиатор.

Назначение радиатора — рассеивать тепло, приносимое теплоносителем. Соответственно, он должен быть изготовлен из материала с высокой теплопроводностью, обладать большой площадью и быть укомплектован мощным вентилятором (вентиляторами). Если площадь радиатора СЖО сравнима с площадью радиатора процессорного кулера и вентилятор на ней установлен ничуть не мощнее, то не стоит ожидать от такой СЖО эффективности, превышающей эффективность того же кулера.

Соединительные трубки должны быть достаточной толщины, чтобы не создавать большого сопротивления водяному потоку. По этой причине обычно используются трубки диаметром от 6 до 13 мм — в зависимости от скорости потока жидкости. В качестве материала трубок обычно используется ПВХ или силикон. Лучше, если трубки имеют оплетку, защищающую их от повреждения.

Подсветка

Большинство необслуживаемых СЖО сейчас имеют в комплекте поставки вентиляторы с подсветкой. У бюджетных систем вентилятор может светиться одним цветом, в более дорогих системах установлены «ветродуйки», способные передать всю палитру цветов. Система с RGB встроится в единую систему подсветки компьютера и будет менять цвета синхронно с остальными компонентами, например материнской платой, оперативной памятью, видеокартой. В зависимости от типа подсветки, для питания используются разные виды коннекторов, что очень важно учитывать при выборе, так как некоторые из них могут быть несовместимы с материнской платой.

Одноцветная LED-подсветка может поддерживать только один зафиксированный цвет. В данном случае нельзя изменить цвета на другой или изменить режим частоты подсветки. Такая подсветка питается от того же коннектора что и мотор вентилятора или помпы. Это может быть 3-pin или 4-pin PWM или Molex разъемы. Встречаются так же комбинированные варианты.

F-RGB (Фиксированная многоцветная подсветка) может поддерживать сразу несколько цветов но в зафиксированном виде. В данном случае нельзя изменить ни цвет, ни режим частоты подсветки. Такая подсветка питается так же как и обычная одноцветная, через -pin или 4-pin PWM или Molex разъемы.

RGB-подсветка поддерживает весь спектр основных цветов радуги за исключением того, что в каждый момент времени устройство поддерживает только 1 цвет: белый, красный, желтый, зеленый, синий и фиолетовый (а также полное отключение подсветки, т.е. черный цвет). Кроме того, имеется возможность изменения режимов частоты работы подсветки, что поможет выбрать более подходящий для вас тип освещения. В такую подсветку встроены светодиоды 12v, которые контролируются специальными микросхемами в хабе или в материнской плате.

Подсветка работает за счет распределения питания диодов по отдельным каналам: вентиляторы подключаются отдельно, а RGB-система — с помощью специального кабеля — к контроллеру. Питание такой подсветки подключается через разъемы 4pin 12V или 6-pin.

A-RGB-подсветка (Adressable RGB) — это более новая и более продвинутая версия RGB-подсветки. Ее основное отличие — возможность распределения цветовых сигналов между диодами раздельно, за счет того, что используется диоды 5V вместо 12V. Такая подсветка дает ультимативные возможности по ее настройке. Управление происходит с помощью программного обеспечения совместимого с вашей материнской платой, либо через ПДУ. A-RGB подсветка питается через коннектор 3pin 5v, вместо 4pin 12v.

НИКОГДА не пытайтесь подключить RGB-устройство к 3pin разъему, так как это почти мгновенно повредит материнскую плату. Обратной совместимости между 3pin 5v и 4pin 12v НЕ СУЩЕСТВУЕТ.

ARGB-подсветка позволяет выстраивать более сложные цветовые схемы благодаря наличию большего количества оттенков и возможности их чередования — начиная от обычной радуги, и заканчивая чередованием нескольких цветов одновременно.

Если вдруг у вашей материнской платы не предусмотрен контроль подсветки, то у многих моделей есть собственный независимый пульт, который «курирует» скорость, режимы и цвет. Ниже представлены типы разъемов в зависимости от производителя.

Современные СЖО поддерживают все самые популярные стандарты синхронизации подсветки, среди них можно выделить: ASUS AURA SYNC, GIGABYTE RGB FUSION, MSI Mystic Light Sync, ASRock Polychrome RGB, BIOSTAR RGB SYNC.

Характеристики СЖО и варианты выбора

Обслуживаемая СЖО является выбором энтузиастов. Такие системы всегда дороже необслуживаемых, сложны в сборке и установке, а также после установки нет гарантии отсутствия протечек.

Следующим параметром, на который следует обратить внимание при выборе СЖО — это типоразмер радиатора. Радиаторы изготавливают под размер, кратный числу установленных вентиляторв. Вам нужно заранее определиться с тем, радиатор какого размера сможет уместиться в корпусе.

На сегодняшний день в продаже имеется несколько типоразмеров радиаторов:

В процессе эксплуатации СЖО необходимо регулярно прочищать радиатор от пыли, иначе эффективность охлаждения резко снизится. Еще очень важно, чтобы водоблок на процессоре располагался ниже верхнего уровня шлангов. Это нужно для того, чтобы имеющийся небольшой пузырек воздуха, оставляемый для компенсации расширения жидкости, внутри системы не попал в водоблок.

Количество подключаемых вентиляторов не оказывает прямое влияние на эффективность СЖО, но чем их больше, тем можно сделать ниже скорость вращения каждого отдельного вентилятора при сохранении общего воздушного потока, и, соответственно, снизить шумность при поддержании эффективности.

Минимальный уровень шума выше 40 дБ уже может восприниматься как некомфортный (40 дБ соответствует обычному звуковому фону в жилом помещении — негромкая музыка, спокойный разговор). Чтобы шум вентиляторов не мешал сну, он не должен превышать 30 дБ.

Регулировка скорости вращения вентиляторов может быть ручной и автоматической. Ручная регулировка позволяет менять скорость вращения вентиляторов в соответствии с личными предпочтениями, автоматическая же подстраивает скорость под текущую температуру процессора и обеспечивает лучшие условия работы оборудования.

Тип коннектора питания вентилятора и помпы. У простых СВО с вентиляторами без подсветки используется 2 коннектора – для помпы и для вентилятора. Если вентиляторы имеют подсветку, то добавляется еще третий коннектор для управления подсветкой и синхронизации смены цветов. Сегодня на рынке встречаются четыре типа коннектора питания помпы: 3-pin, 4-pin, SATA 15 pin и Molex.

3-pin коннектор на старых материнских платах не позволяет изменять скорость вращения вентилятора, но все новые материнские платы способны менять напряжение на таких коннекторах, меняя тем самым скорость.

Если ваша материнская плата не может управлять скоростью вращения 3-pin вентилятора, то кулеры и двигатель помпы СЖО с 3-pin коннектором питания будут всегда вращаться на максимальной скорости.

Для изменения степени охлаждения придется дополнительно покупать «реобас».

4-pin коннектор предполагает управление скоростью вращения двигателей с помощью широтно-импульсной модуляции (ШИМ). При этом питание подается полное — 12 вольт, но не постоянно, а импульсами, меняя продолжительность которых можно очень точно задавать частоту вращения двигателей. Кроме того, при таком способе нет ограничения на минимальную скорость вращения — регулируемый таким способом двигатель может вращаться даже со скоростью 1 об/мин. Единственный недостаток такого способа — он сложнее в реализации, а, следовательно, — дороже, но не намного. Также, при использовании этого типа коннектора можно через программы мониторинга узнавать текущую скорость вращения вентиляторов. Примеры СЖО с питанием 4-pin можно увидеть здесь.

Коннекторы питания SATA 15 pin и MOLEX подойдут тем, у кого заняты все свободные 3- и 4-pin коннекторы материнской платы. Но в этом случае можно воспользоваться разветвителем питания вентиляторов.

Примеры СЖО с питанием SATA.

Коннекторы типа MOLEX — это старейший вид компьютерного разъема питания, появившийся в начале 1960-х годов. Примеры СЖО с питанием MOLEX.

При выборе СЖО обязательно следует проверить ее совместимость с процессорным разъемом (сокет) вашей материнской платы.

Чаще всего современные СЖО поддерживают широкий набор процессорных разъемов, вплоть до старых, образца 2011 года (LGA 775). Типичный набор поддерживаемых сокетов состоит из AM4, LGA 1151, LGA 2066, TR4, LGA 1151-v2, sTRX4, LGA 1200, FM2+, LGA 1156, AM3, LGA 1155, AM3+, LGA 775, LGA 1366, AM2+, AM2, FM1, LGA 2011, FM2, LGA 1150.

Крепление водоблока к материнской плате производится через отверстия для системы охлаждения в материнской плате. С обратной стороны крепится усиливающая пластина, а с лицевой стороны водоблок прижимается другой пластиной, они обе стягиваются через материнскую плату винтами, идущими в комплекте поставки СЖО.

Актуальными разъемами на сегодняшний день являются AMD AM4 и Intel LGA1200.

Еще одним немаловажным параметром является тепловыделение процессора. Узнать значение TDP вашего процессора можно в разделе процессоров на сайте DNS, в расширенных фильтрах, характеристика «Тепловыделение (TDP)» или на официальном сайте производителя, и в соответствии с этим значением нужно подобрать СЖО. Здесь есть прямая зависимость между TDP и ценой — чем больше тепла может отвести СЖО, тем она дороже.

*материал обновлен автором Duesenberg*

Как устроена система охлаждения автомобиля?

Двигатель автомобиля в процессе работы выделяет значительное количество тепла, нагреваясь до высоких температур. Без системы охлаждения мотор машины выйдет из строя очень быстро.

Основная задача системы охлаждения автомобиля

Главная задача системы охлаждения двигателя транспортного средства заключается, прежде всего, в отведении избыточного количество тепла (энергии) от основных элементов агрегата.

Она выполняет ещё ряд дополнительных функций:

поддержание оптимальной температуры рабочей жидкости автоматической коробки передач;
поддержание оптимальной температуры в системе турбонаддува;
охлаждение температуры отработанных газов;
поддержание оптимальной температуры моторного масла;
обеспечение нагрева воздуха и поддержание заданной температуры в системе вентиляции, кондиционирования и отопления.

Какие бывают системы охлаждения двигателя?

Современные системы охлаждения мотора можно разделить на три группы:

воздушная система охлаждения – в своей работе избыточное тепло отводит, используя потоки воздуха. Она ещё может называться открытой;
жидкостная система охлаждения – для отвода избыточного количества тепла от мотора использует специальную жидкость;
комбинированная система – в равной степени использует два вышеперечисленных типа охлаждения.

Наибольшее распространение в легковых автомобилях получила жидкостная система охлаждения мотора.

Особенности конструкции системы охлаждения автомобиля

Конструктивно системы для бензинового и дизельного мотора не отличаются между собой. Они работают с одинаковой эффективностью.

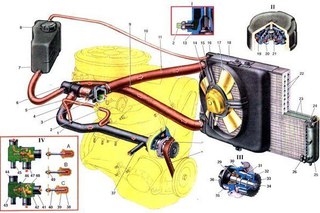

Можно выделить основные элементы системы охлаждения современного транспортного средства:

радиатор;
теплообменник;
помпа;
расширительный бачок;
термостат.

Все они объединены в единую систему, обеспечивающую эффективное отведение избыточного количества тепла от мотора.

Принцип работы системы охлаждения автомобиля

Контроль работы охлаждения машины выполняется блоком управления автомобиля. Это сложный математический процесс, учитывающий большое количество внутренних и внешних факторов. Он отслеживается в режиме реального времени. Блоком управления задаются оптимальные условия работы системы для эффективного отведения избыточного количества тепла.

Охлаждающая жидкость перемещается по большому и малому кругу. Если двигатель недостаточно прогрет, то жидкость движется по малому кругу. Радиатор в процессе не задействован. Это помогает быстрее прогреть мотор. Как только двигатель достигнет рабочей температуры, жидкость начинает циркулировать по большому кругу. Используется радиатор, где она охлаждается под воздействием потока воздуха.

Неисправность системы охлаждения автомобиля чревата перегревом мотора и выходом его из строя.

Спасибо за внимание, удачи вам на дорогах.

Современные системы охлаждения: — Журнал Движок.

Научно-технический прогресс не стоит на месте, тем более в такой конкурентоемкой отрасли, как автомобилестроение. При изготовлении узлов и механизмов применяются новые технологии и материалы, дабы соответствовать уже современным реалиям, растет мощность, эффективность и, соответственно, требования.

Система охлаждения за последнее десятилетие с точки зрения конструкции и применяемых материалов вполне устоялась, во всяком случае, в области материалов. Чего-то революционного, обладающего сверхспособностями по передаче тепла, пока не изобрели, как и соответствующих рабочих жидкостей. Но на данном этапе этого и не требуется: конструкция механической части системы охлаждения всех устраивает, вернее, удовлетворяет, поскольку позволяет справиться со всеми возложенными на нее задачами.

Технология алюминиевой пайки Nocolok дала возможность создавать радиаторы любого размера и формы, кроме того, в отличие от сборных конструкций, которые присутствовали на рынке раньше, у цельнопаяных радиаторов долгий срок службы, и они не теряют эффективности в процессе эксплуатации. Форма трубок охлаждения также устоялась — плоскоовальное сечение интереснее как с точки зрения аэродинамики, так и с точки зрения гидравлики: потери меньше. В зависимости от технических требований можно сделать радиатор толще/тоньше, больше/меньше — для этого теперь не требуется особых усилий. Если раньше в России и странах Таможенного союза бóльшую долю в автомаркете занимала импортная продукция вроде Behr и Nissens, то теперь компания Luzar, например, выпускает целый спектр компонентов систем охлаждения, причем перспективная часть продукции сертифицирована по TUV и, соответственно, включена в глобальную европейскую базу по автокомпонентам TecDoc.

С рабочей жидкостью вопрос тоже со временем закрылся — все перешли на этиленгликоль с соответствующими антикоррозионными присадками: для авто попроще — G11, для машин поновее и посовременнее — G12. G13 — это полипропиленгликоль плюс присадки, он неядовитый, лучше разлагается, сделан с оглядкой на экологов, но у нас пока не выпускается. Вообще в обозначениях антифризов наблюдается некоторый бардак, особенно в связи с их окраской, когда разные производители подкрашивают одинаковую по составу жидкость в разные цвета. Однако разобраться при желании можно: технические требования по применяемости антифризов в легковых автомобилях и легких грузовиках регламентирует документ под названием ASTM D 3306. В общем, и с жидкостями определились, неужели ничего нельзя улучшить?

Можно улучшить, даже нужно, ну а если говорить прямо, уместнее здесь будет слово «придется». Естественно, прогресс не стоит на месте, само собой, удельные мощности растут, а агрегаты становятся сложнее и прецизионнее. Но есть еще один момент — нормы токсичности, с которыми как-то приходится работать каждому автопроизводителю. Не будем сейчас говорить о том, насколько оправданны столь жесткие требования, кивать на чадящие теплоэлектростанции, окружающие любой крупный город, океанские суда и нефтедобывающие платформы. Нормы Евро-6 уже приняты, и тут ничего не попишешь, остается только соответствовать.

Эффективность и, естественно, экологичность любого ДВС определяется в том числе и температурным режимом. Причем несколько лишних градусов в плюс или в минус могут здорово подпортить картину в целом, а сейчас, когда удельная мощность моторов, причем даже атмосферных, крутится вокруг отметки 100 л. с./литр, а АКПП имеют по девять передач, температурные допуски существенно ужесточаются.

Из ДВС выжали все, что получилось на данном этапе: прямой впрыск, фазовращатели, катализаторы, даунсайзинг и турбины с изменяемой геометрией. Для дизелей ныне безальтернативна система впрыска Common Rail даже при жестких условиях эксплуатации, фильтры с мочевиной и тому подобные реверансы в сторону экологов. Коробки передач все увеличивают количество передач, зачастую вопреки здравому смыслу, лишь бы уложиться в нормы токсичности. В этом смысле экологическое лобби неизменно напоминает одного деятеля стародавних времен — Прокруста.

Но кое с чем еще можно поработать, и речь как раз о системе охлаждения в целом. Не то чтобы модернизация оной — некое суперсовременное откровение, нет, прорывы были и раньше, вспомнить хотя бы мощные автомобили прошлого с классическим турбонаддувом. Развод единой системы на несколько контуров объяснялся когда-то не стремлением к чистоте выхлопа, а желанием обеспечить максимальную производительность силового агрегата.

Началось все с модернизации термостата: при достижении определенной температуры в рубашке охлаждения открывался один клапан, при дальнейшем повышении температуры охлаждающей жидкости (ОЖ) — второй, максимальной производительности. Это позволяло двигателю быстрее выходить на рабочие режимы. Ну а потом к стандартной рубашке охлаждения добавили еще одну — для охлаждения турбины, ведь наддувный воздух для повышения мощности ДВС также необходимо охлаждать, верно?

А так как оптимальный режим для радиатора двигателя и интеркулера сильно разнится, появилось два практически независимых контура, использующих, правда, один расширительный бачок. Дальше — больше, выяснилось, что оптимальная температура для головки блока — 87–90 градусов, при ее повышении вероятна детонация, а для самого блока лучше и побольше — 105 градусов как раз то, что нужно. Поэтому систему охлаждения самого мотора еще раз разделили, не давая перемешиваться охлаждающей жидкости в процессе охлаждения клапанов.

Стоит учесть, что высокофорсированные ДВС, а именно таких сейчас большинство на всех типах автомобилей, кроме бюджетных, охлаждаются еще и маслом, которое в процессе работы сильно нагревается. Рецепт борьбы с этим явлением давно известен — масляный радиатор. Вот только когда за бортом серьезный минус, этот радиатор выполняет скорее отрицательную роль — мешает мотору прогреваться.

Почему бы не поставить и на масляную систему термостат? И потом, температуру воздуха, попадающего в двигатель, тоже лучше бы проконтролировать для снижения потребления топлива и минимизации вредных выбросов. А система рециркуляции отработавших газов? А как охладить/нагреть коробку до нужной температуры? В общем, контуров охлаждения необходима масса, если мы, конечно, хотим двигаться в поступательном направлении, снижать энергопотребление и выполнять строгие нормы токсичности. Только как управлять всей этой кучей термостатов и как быть, если что-то выйдет из строя?

Все, оказывается, давно продумано и находит повсеместное применение. В современных автомобилях по три-четыре термостата, в перспективных моделях — и вовсе шесть, а управлять всем этим многообразием приходится централизованно, через головной блок управления: именно так достигается максимальная эффективность процессов нагрева / поддержания нужного режима. Теплоемкости и текучести ОЖ, масла и ATF совершенно разные, к тому же есть такой момент, как инерционность системы в целом: за одно мгновение температуру рабочей жидкости не изменить, нужно определенное время — для каждого узла, естественно, свое. В общем, алгоритмы поддержания процесса охлаждения в оптимальном режиме не такие уж простые.

А сами исполнительные механизмы — термостаты — представляют собой электронноуправляемый клапан, открывающийся/закрывающийся по команде «из центра». Общепризнанный лидер в производстве современных термостатов — французская компания Vernet, которая обеспечивает потребности производителей не только во Франции, поставляя свою продукцию Volkswagen Group, Volvo, MAN, DAF.

Каков итог?

Альтернативных путей развития у систем охлаждения, похоже, нет, поэтому автопроизводители в массовом порядке переходят на централизованное управление рабочими температурами. Безусловно, новые технологии и разработки увеличивают стоимость конечного продукта, да и на автомаркете она стоят недешево: например, электронноуправляемый термостат обходится потребителю примерно в десять раз дороже. Отрадно то, что надежность этой детали на очень высоком уровне: наработка на отказ в среднем 250 000 км.

Собственно, в этом векторе развития не видится ничего парадоксального — центральный блок управления автомобиля уже сложно назвать «мозгами» двигателя, вполне возможно, что в скором времени его нагрузят еще какими-то дополнительным функционалом, а каким именно — покажет время и тенденции развития автомобильной техники.

Диагностирование и ТО системы охлаждения двигателя

Содержание страницы

1. Неисправности системы охлаждения

Необходимость ремонта системы охлаждения возникает в случае постоянного перегрева или переохлаждения охлаждающей жидкости (ОЖ), снижения уровня ОЖ в системе в результате утечки, возникновения электролиза в ОЖ и др.

Перегрев ОЖ вызывает детонацию двигателя, которая резко увеличивает износ цилиндров и поршневых колец, приводит к прогоранию поршней и снижению долговечности подшипников скольжения (вкладышей). Нарушение процесса сгорания топливновоздушной смеси при перегреве, увеличение сил трения приводят к возрастанию расхода топлива и снижению мощности двигателя. Понижение температуры ОЖ в рубашке охлаждения двигателя повышает износ деталей ЦПГ вследствие смывания со стенок цилиндров масла топливом. Происходит разжижение масла топливом, попадающим в масляный картер, более интенсивное образование смоляных и лакообразных отложений на поршнях и поршневых кольцах.

Понижение температуры ОЖ на каждые 10 °С от номинального значения уменьшает мощность двигателя на 1,5 % и увеличивает расход топлива на 2 %.

Перегрев двигателя может быть вызван: недостатком ОЖ в системе охлаждения из-за ее утечки или выкипания, засорением системы, обрывом или пробуксовкой ремня привода вентилятора, отказом в работе электро- либо гидромуфты вентилятора, заклиниванием термостата в закрытом состоянии или жалюзи в закрытом положении, неправильной установкой угла опережения зажигания.

Переохлаждение двигателя возможно при заклинивании термостата в открытом состоянии или отсутствии самого термостата, неисправности гидро- или электропривода вентилятора.

Одной из неисправностей современных систем охлаждения с радиатором, изготовленным из алюминия, и температурным датчиком включения вентилятора (термовключателем), находящимся под напряжением, является возникновение электролиза.

Электролиз — это реакция разложения раствора химических веществ при прохождении через них электрического тока. Характерные признаки протекания электролиза: засорение трубок радиатора, наличие белого налета возле его негерметичных мест и отложений зеленоватого цвета возле термовключателя. В случае появления таких симптомов необходимо тщательно проверить соединения электрических приборов системы охлаждения.

Для радиаторов, изготовленных из алюминия, не рекомендуется использовать в качестве ОЖ воду, так как при этом происходит коррозия трубок.

Подтекание ОЖ может быть вызвано негерметичностью соединений шлангов системы охлаждения со штуцерами и патрубками, неплотностью соединений фланцев патрубков, негерметичностью сливных пробок и краника отопителя, повреждением шлангов, трещинами в бачках и сердцевине радиатора, износом самоподжимного сальникового уплотнения жидкостного насоса.

2. Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

3. ТО системы охлаждения

В настоящее время систему охлаждения заполняют специальными незамерзающими жидкостями (антифризами), которые представляют смесь этиленгликоля и воды (плотность раствора 1067…1085 кг/м3) с добавлением антипенных и антикоррозионных присадок. Возможно использование и воды, но при этом на внутренних поверхностях элементов системы охлаждения образуются отложения солей кальция, магния и других металлов, содержащихся в воде.

Накипь имеет низкую теплопроводность и затрудняет теплообмен между водой и элементами системы охлаждения, уменьшает сечение трубок радиатора, ухудшает циркуляцию воды. Например, слой накипи толщиной более 1 мм способствует увеличению расхода топлива до 20…25 %, масла — до 25…30 %, снижению мощности двигателя до 10…20 %. Для уменьшения слоя накипи в систему охлаждения заливают умягченную воду с малым содержанием солей, получаемую электромагнитной обработкой воды (воду многократно прокачивают через силовое магнитное поле в направлении, перпендикулярном к силовым линиям). В результате вода приобретает новые свойства: содержащиеся в ней соли не образуют накипи и выпадают в виде шлама. Кроме того, она способствует растворению ранее образовавшейся накипи, превращая ее в легко смываемый порошок. Умягчать воду можно также: кипячением; добавлением соды, извести, нашатырного спирта; очисткой от солей пропусканием воды через минеральные, глауконитные или натрий-катионовые фильтры.

Если накипь все же есть, то ее удаляют, используя специальные вещества, которые подразделяются на щелочные и кислотные.

Основа щелочных составов — каустическая или кальцинированная сода (1 кг соды и 0,15 кг керосина на 10 л воды). Щелочные составы заливают в систему на 5…10 ч, затем на 15…20 мин запускают двигатель и сливают раствор. После этого целесообразно провести промывку системы охлаждения водой, так как щелочные растворы вызывают коррозию цветных металлов (алюминиевых сплавов головки цилиндров, латунных элементов радиатора и мест их спайки).

В качестве кислотных составов используют 5…10%-ный водный раствор соляной кислоты с добавлением 3…4 г/л утропина для предохранения черных металлов от коррозии. Шлам смывают водой, пропуская ее в направлении, обратном циркуляции охлаждающей жидкости.

После ремонта или замены элементов системы охлаждения, а также через каждые 60 тыс. км пробега, через три года или согласно предписаниям предприятия — производителя автомобиля ОЖ следует заменить. Необходимость замены обусловлена тем, что антикоррозионные компоненты, содержащиеся в системе, в процессе ее заполнения осаждаются на новых или отремонтированных и очищенных деталях с образованием стойкого антикоррозионного слоя.

Замена ОЖ должна производиться на непрогретом двигателе или подогретой жидкостью на прогретом двигателе во избежание его повреждения из-за резкого охлаждения металлических деталей: регулятор отопления в салоне устанавливают на максимальную степень нагрева, чтобы ОЖ заполнила радиатор отопителя, снимают крышку с расширительного бачка и открывают краники бачка радиатора и блока цилиндров (при их наличии).

Во многих современных автомобилях имеются специальные пробки для удаления воздуха из системы охлаждения; пробок может быть несколько или одна, расположенная обычно у корпуса термостата. Перед заполнением системы пробки отворачивают медленно непрерывной струей и заполняют систему жидкостью до тех пор, пока она не начнет вытекать через пробки. Затем пробки или краники затягивают, а жидкость доливают до отметки «MAX» расширительного бачка или, при его отсутствии, до нижней части горловины радиатора. Если уровень жидкости в расширительном бачке перестал понижаться, следует энергично 2–3 раза сжать нижний шланг радиатора.

После заполнения системы двигатель запускают, прогревают до рабочей температуры и дают поработать в течение 3…5 мин, периодически меняя частоту вращения коленчатого вала от минимальной до 3000 об/мин. Останавливают двигатель и при необходимости доливают охлаждающую жидкость.

В настоящее время для замены ОЖ применяются специальные установки (рис. 2). С помощью такой установки можно производить:

замену ОЖ без завоздушивания системы;
проверку системы охлаждения двигателя на герметичность;
проверку работоспособности клапана избыточного давления на крышке радиатора или расширительного бачка;
проверку работоспособности термостата автомобиля;
проверку реальной температуры жидкости в системе охлаждения двигателя;
проверку температурных датчиков;
контроль давления в системе охлаждения двигателя;
проверку напряжения аккумулятора и генератора автомобиля.

Рис. 2. Общий вид установки для замены охлаждающей жидкости

Установку подключают к системе охлаждения автомобиля в верхний патрубок радиатора охлаждения. Замена ОЖ происходит на прогретом и заглушенном двигателе при подаче под давлением (0,3 МПа) новой охлаждающей жидкости.

Вышеописанная установка может применяться и для замены ОЖ в системе охлаждения автоматической коробки передач (АКП).

3.1. Основные работы, выполняемые при ТО системы охлаждения

Во время проведения ТО системы охлаждения выполняются работы, описанные ниже. ЕО. Проверить: действие системы отопления и обогрева стекол (в холодное время года), системы вентиляции; уровень ОЖ в системе охлаждения.

ТО‑1. Проверить осмотром герметичность системы охлаждения двигателя (в том числе пускового подогревателя), а также крепление на двигателе оборудования и приборов.

ТО‑2. Дополнительно к работам ТО-1 проверить: осмотром герметичность системы отопления и пускового подогревателя; состояние и действие привода жалюзи (шторки) радиатора, термостата, сливных кранов; крепление радиатора, его облицовки, жалюзи, капота, вентилятора, жидкостного насоса.

СО (сезонное обслуживание). Проверить состояние и действие кранов системы охлаждения и сливных устройств.
