Диагностика автомобиля по свечам зажигания – Как определить состояние двигателя по свечам

Содержание

Как определить состояние двигателя по свечам

Свечи зажигания эти простые на вид соединения металла и керамики являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах.



Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе. Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием скажем плохого состояния высоковольтных проводов. Поэтому еще раз хочу подчеркнуть, если вас что-то не устраивает в работе двигателя, и вы решили сделать диагностику его работы с помощью свечей нужно проехать на изначально чистых свечах минимум километров 250-300 лучше еще больше и только после этого делать какие-то выводы.

На фото №1 изображена свеча, вывернутая из двигателя работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.





6 18 - Как определить состояние двигателя по свечам

6 18 - Как определить состояние двигателя по свечам





На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра







На третьем фото наоборот пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов.





Юбка центрального электрода свечи изображенной на фото №4 имеет характерный красноватый оттенок, этот цвет можно сравнить с цветом красного кирпича. Это покраснение вызвано работой двигателя на топливе содержащем избыточное количество присадок имеющих в своем составе металл. Длительно использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать.



5 8 1 - Как определить состояние двигателя по свечам

5 8 1 - Как определить состояние двигателя по свечам



Фото № 5. Свеча имеет ярко выраженные следы масла особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа стабилизируется. Причина этого неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.





Свеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.







Фото № 7 это полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованная свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров. Но это зависит от человека, грешен он или нет (шутка). Если говорить об этой конкретной свече, то ее хозяина Бог миловал.







Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный







Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега. Но и вы в свою очередь не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию с фото № 7. Так же я бы рекомендовал менять свечи местами, это связано с разными температурными режимами работы цилиндров. Средние цилиндры работают с более высокими температурами, чем крайние.



Еще один вариант диагностики двигателя по состоянию свечей



8 10 - Как определить состояние двигателя по свечам

8 10 - Как определить состояние двигателя по свечам



Нормально работающая свеча



Итак, перед нами — абсолютно здоровый «пациент».
У нормально работающей свечи цвет теплового конуса изолятора варьируется от светло-серого до светло-коричневого.

Это вызвано наличием небольшого количества отложений продуктов сгорания, заметных также на поверхностях, обоих электродов. Эрозионный износ электродов отсутствует или ничтожно мал, на них нет следов перегрева.
Такое состояние свечи свидетельствует о том., что ее тепловая характеристика (калильное число) соответствует норме. Двигатель и все его системы работают исправно, поводов для беспокойства нет. Вам удалось избежать заправки некачественным топливом, с низким октановым числом и большим процентным содержанием тетраэтилсвинца.

После проверки и регулировки свечу можно смело вернуть на рабочее место. Вы. еще долго не столкнетесь с проблемами при запуске двигателя и сбоями в искрообразовании при его работе.



20825 1083 - Как определить состояние двигателя по свечам

20825 1083 - Как определить состояние двигателя по свечам



Износ свечи



Изолятор имеет нормальный цвет, а кромки бокового и центрального электродов скруглены в результате эрозионного износа. Электродный зазор недопустимо увеличен.
Такая свеча гарантирует проблемы при запуске двигателя, особенно в холодное время года, и увеличение расходов на топливо.

Причина одна — несвоевременная проверка и замена свечей. Изношенную свечу нужно заменить новой с теми же тепловыми характеристиками.



20825 1084 - Как определить состояние двигателя по свечам

20825 1084 - Как определить состояние двигателя по свечам



Загрязнение топливом



Изолятор и электроды свечи покрыты влажными отложениями черного цвета. Свеча пахнет топливом.
Это свидетельствует о том, что на каких-то режимах работы двигателя система питания готовит слишком богатую топливную смесь. Она не сгорает полностью и образует большое количество копоти. Кроме того, причиной подобного явления может стать нестабильная работа системы зажигания, приводящая к сбоям искрообразования, а также использование чрезмерно «холодной» свечи.

Свечу можно восстановить. Для этого ее нужно промыть в бензине, очистить медной щеткой и просушить. Но это решит проблему лишь на время: если вы не выясните и не устраните причину неисправности, то вскоре свеча приобретет прежний вид.



20825 1085 - Как определить состояние двигателя по свечам

20825 1085 - Как определить состояние двигателя по свечам



Загрязнение маслом



Электроды и изолятор свечи покрыты шлаком, имеющим маслянистый блеск.
При длительной эксплуатации можно получить результат настолько же неприглядный, как и тот, что изображен на фотографии. Здесь процесс зашел так далеко, что изолятор и электроды оказались полностью закоксованы продуктами сгорания масла. К этому приводит попадание масла в камеру сгорания. Оно может быть вызвано износом:

— маслосъемных колпачков;
— направляющих втулок клапанов;
— маслосъемных поршневых колец.

Иные, не так часто встречающиеся, но все же возможные причины — подтекание тормозной жидкости через поврежденную диафрагму вакуумного усилителя тормозов и просачивание во впускной коллектор трансмиссионной жидкости через мембрану вакуум-корректора (если автомобиль оснащен автоматической трансмиссией).
Чтобы уточнить причину, необходимы дополнительные диагностические методы. В любом случае двигатель нуждается в ремонте.
Незначительно загрязненную маслом свечу можно очистить медной щеткой в бензине и просушить. Если же отложения сильные, ее придется заменить.

20826 1077 - Как определить состояние двигателя по свечам

20826 1077 - Как определить состояние двигателя по свечам



Нагарообразование



На тепловом конусе изолятора и электродах свечи накапливается копоть черного цвета, по фактуре напоминающая замшу.
Чаще всего — это следствие ошибки в определении тепловой характеристики свечи. Она слишком «холодна» для данного двигателя. Элементы свечи не достигают температуры самоочищения. Возможно, это является следствием так называемой «городской езды» с невысокими скоростями, частыми остановками и стартами.

Если свеча не имеет других дефектов, ее работоспособность можно восстановить очисткой или нагревом. Однако, если вы не предполагаете изменить стиль вождения, целесообразнее заменить свечу на более «горячую» (т.е. с меньшим калильным, числом).



20826 1078 - Как определить состояние двигателя по свечам

20826 1078 - Как определить состояние двигателя по свечам



Калильное зажигание

Изолятор свечи чисто белого цвета.
Электроды оплавлены. Калильное зажигание — печальный итог процесса, начинающегося с перегрева электродов и изолятора.

Перегрев может быть следующими причинами:
— неверно определена тепловая характеристика, свеча слишком «горяча» для данного двигателя, или же не в меру горяч водитель автомобиля;
— обедненная топливная смесь (неправильно отрегулирована топливная система, подсос воздуха во впускной коллектор или зажаты клапаны).

Кроме того, перегрев может быть спровоцирован преждевременным зажиганием.
Свечу безусловно следует заменить, уточнив рекомендуемую тепловую характеристику и устранив все неисправности.

20826 1079 - Как определить состояние двигателя по свечам

20826 1079 - Как определить состояние двигателя по свечам



Детонация



Тепловой конус изолятора может быть треснут или выкрошен.
Как правило, это результат детонационного сгорания топлива с низким октановым числом, преждевременного зажигания.
Детонация опасна не столько для свечи, сколько для поршня — он может разрушиться.
Иногда изолятор повреждается при неаккуратной установке межэлектродного зазора.
Этот дефект «не лечится». Свечу необходимо заменить.

Будьте внимательны при заправке топливом, не перегружайте двигатель.



20826 1080 - Как определить состояние двигателя по свечам

20826 1080 - Как определить состояние двигателя по свечам



Отложение свинца



Изолятор и электроды свечи покрыты пористыми отложениями с неприятным запахом сероводорода (тухлого яйца).
Подобная картина, появляется после длительного использования сильноэтилированного бензина.
Цвет накапливающихся на элементах свечи отложений зависит от вида антидетонационных присадок, применяемых при производстве этилированного бензина, и варьируется от грязно-белого до коричневого. Не стоит путать эти загрязнения со ржавчиной, образующейся на свече из-за попадания влаги в цилиндр двигателя.

Если электроды не изношены, то свечу можно очистить пескоструйной обработкой или прокаливанием и использовать повторно.



20826 1081 - Как определить состояние двигателя по свечам

20826 1081 - Как определить состояние двигателя по свечам



Остекленение



Поверхность изолятора свечи глянцевая, желтоватого цвета.
Больше всего шансов увидеть подобную свечу на двигателе собственного автомобиля имеют любители резко давить на газ. Образование глазури на изоляторе происходит из-за быстрого повышения температуры в камере сгорания в момент резкого нажатия на педаль газа. При разогреве находящиеся на поверхности изолятора обычные отложения плавятся, образуя электропроводное стекловидное покрытие. В результате возникают сбои искрообразования, особенно на высоких оборотах двигателя. Восстановлению свеча не подлежит, ее следует заменить.

Третий вариант диагностики двигателя по состоянию свечей



Нормальный вид.



Вид свечи: от светло-серого до коричневого с небольшим осадком, а также с незначительной электродной эрозией.



20827 1074 - Как определить состояние двигателя по свечам

20827 1074 - Как определить состояние двигателя по свечам



Вывод: состояние двигателя нормальное, воздушно-топливная смесь и зажигание отрегулированы правильно; калильное число свечи подобрано верно; перебои зажигания отсутствуют; система холодного пуска двигателя работает.

Загрязнение нагаром



Вид свечи: сухой мягкий нагар интенсивно-черного цвета на изоляторе, электродах и корпусе свечи.

20827 1075 - Как определить состояние двигателя по свечам

coollifehack.ru

Диагностика состояния двигателя по свечам зажигания

Нормальная стабильная работа двигателя невозможна без правильно подобранной свечи зажигания. Искра должна образовываться в нужный момент времени — перед тем, как поршень поднимется на самый верх, и газ будет сжат максимально. Не раньше и не позже. Не вовремя проскакивающая искра ведет к увеличению выброса, нестабильной работе двигателя (троит, нестабильны обороты на холостом ходу, не развивает достаточной мощности).

Диагностика свечей зажигания

Диагностика свечей зажигания

Средний срок службы свечи зажигания 30 тыс. км пробега, но правильно подобранная качественная свеча может работать и вдвое больше. Рабочий ресурс зависит также от материала, из которого изготовлены электроды, их количества и вида. Например, свечи с биметаллическими электродами работают надежнее и служат дольше. Свечи с несколькими электродами «массы» имеют продолжительный срок эксплуатации и не требуют регулировки искрового зазора, а с платиновым напылением работают очень стабильно. В любом случае, необходимо подбирать свечу, отвечающую требованиям производителей.

Диагностика двигателя по свечам зажигания

При воспламенении топливной смеси на свече образуется нагар. Часть его обгорает (так называемое самоочищение), но некоторая его часть все же оседает на корпусе. По виду и количеству нагара, а также состоянию электродов, можно с большой долей вероятности сказать о наличии или отсутствии проблем в работе двигателя.

Диагностика по свечам зажигания

Диагностика по свечам зажигания

Правильно подобранная свеча при нормально работающем двигателе имеет небольшое количество нагара. Его цвет кофейный или светло-коричневый,  нет даже намека на масло. Электрод выгорает равномерно, заметных повреждений на ее поверхности нет.  В этом случае расход топлива минимальный, количество масла стабильно, заводится двигатель легко и не сбоит.

Если на свече присутствует обильный сухой нагар

Диагностика свечей зажигания

Диагностика свечей зажигания

черного цвета, двигатель работает на чересчур богатой топливной смеси. Причиной может быть неправильно отрегулированный карбюратор, засоренный воздушный фильтр, нарушение в работе топливной заслонки или неправильная работа системы управления (запуска) двигателя (проверить правильность работы датчиков). Главный симптом: большой расход топлива, непрогретый двигатель ведет себя нестабильно.

Диагностика свечей зажигания

Диагностика свечей зажигания

Свеча, забрызганная бензином, свидетельствует о том, что система зажигания, инжектор или карбюратор требуют регулировки или профилактического ремонта.  Если такая ситуация возникла зимой, то  скорее всего, бензин просто не успевает сгорать при низких температурах. В этом случае свечи стоит продуть воздухом или протереть спиртом.

При использовании бензина с большим количеством присадок, содержащих частицы металлов (чаще всего это марганец, при помощи которого повышается октановое число топлива), на юбке электрода образуется красноватый налет. Этот налет имеет хорошую токопроводимость и при достаточном его количестве ток будет проходить по этому налету, а свеча работать не будет.  При использовании присадок, содержащих свинец, на свече образуется желтый налет. Он также ведет к тому, что искра образуется нерегулярно.

Диагностика свечей зажигания

Диагностика свечей зажигания

Если электрод на выкрученной свече имеет цвет белый или светло-серый, двигатель работает на обедненной топливной смеси. Причиной может быть:  опережение зажигания,  чересчур «горячая» свеча (капельное число должно

Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания

соответствовать рекомендациям производителя), топливо с низким октановым числом. Длительная работа на бедной топливной смеси приводит к перегреву и свечи и камеры сгорания, что в свою очередь может стать причиной прогорания выпускных клапанов. Симптомом может служить невыключение двигателя даже при выключенном зажигании. Это также говорит о чересчур «горячей» свече.

Диагностика двигателя по свечам зажигания. Холодная свеча

Диагностика двигателя по свечам зажигания. Холодная свеча

Если свеча покрыта смесью масла и топлива, скорее всего, цилиндр поврежден. Возможно: чересчур «холодная» свеча, повреждение клапанов,  износ маслосъемных колпачков и поршневых колец, чересчур высокий уровень масла. Симптом: двигатель троит после запуска, через некоторое время работа стабилизируется,  при прогреве выхлоп имеет бело-синий цвет. Исправить можно только капитальным ремонтом, заменой свечей и регулировкой топливной системы.

Полностью или частично разрушен центральный электрод. В этом случае двигатель постоянно троит, повышен в 1,5-2 раза расход топлива. Причины: бракованная свеча, топливо с низким октановым числом, слишком раннее зажигание, продолжительная работа двигателя с детонацией.  Если частицы электрода застряли под выпускным клапаном,  ремонта головки блока цилиндров не избежать.

Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания

Зольные отложения на электродах вне зависимости от цвета и места расположения оставляют сгоревшие легирующие компоненты масла, скорее всего, моторного. Симптом: потеря мощности. Значительное количество золы может вызвать самопроизвольное возгорание топливной смеси, что приведет к повреждению мотора. Необходима обязательная замена свечей, и желательна замена масла.

Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания

Причиной любого вида эрозии электродов является либо слишком загнутый электрод, либо пропущенный срок замены свечи. В этом случае двигатель работает на пониженных мощностях, заводится не с первого раза, часто троит и работает нестабильно даже в прогретом состоянии. Еще одной причиной эрозии электрода может стать использование бензина с добавлением освинцованных присадок. Длительное использование такого типа топлива приводит к быстрому разрушению электрода, иногда к практически полному его «растворению».

Диагностика по свечам зажигания метод, доступный каждому автовладельцу, причем нет необходимости ждать заявленного производителями пробега в 30 тыс. Км. При нашем бензине проверять состояние  нужно каждые 5-7тыс. Своевременно обнаруженные сбои в большинстве случаев можно подкорректировать быстро и без особых затрат.

Порядок снятия/установки свечи зажигания

Проводить диагностику свечей зажигания тоже нужно правильно: машина должна пройти приличное расстояние по трассе, чтобы двигатель поработал с хорошей нагрузкой. Затем дать ему остыть: цилиндры обычно изготовлены из алюминия, который при нагревании сильно расширяется, и выкрутить из неостывшего двигателя свечу будет проблематично.

Снимают свечу на остывшем двигателе так:

  • Отсоединить провода высокого напряжения (за провод не тянуть).
  • Ключом отвернуть свечу на один оборот, очистить головку цилиндра и углубление в ней (продуть сжатым воздухом или с помощью чистой кисточки). Грязь и пыль не должны попасть в камеру сгорания или на резьбу.
  • Выкрутить свечу, осмотреть ее. Для свечей с плоской опорной поверхностью оценить также состояние уплотнительного кольца.

Устанавливать новые или очищенные старые свечи также нужно с соблюдением определенных правил:

  • Новые свечи промывают в растворителе, бензине, иногда кипятят (для удаления консервационной смазки).
  • Внимательно осматривают ее внешнее состояние. Никаких сколов, царапин или других дефектов быть не должно. При необходимости регулируют зазор между электродами (его величина есть в инструкции к авто).
  • Смазывают резьбу графитовой или медной смазкой. Это даст возможность даже при некотором искажении витков резьбы во время эксплуатации без особых усилий выкрутить свечу для диагностики или замены.
  • Устанавливают и заворачивают руками, затем затягивают ключом (усилие 2 кг/м).

Диагностика ДВС по свечам зажигания надежный метод для поддержания движка в нормальном состоянии. Точное определение «болезней» конечно требует опыта, но вы сможете оценить состояние мотора и правильность работы топливной системы, системы зажигания, качество использованного бензина и еще целой кучи параметров.

avtofirst.ru

Диагностика двигателя по свечам | Twokarburators.ru

рыжий налетПо внешнему виду свечей зажигания можно судить о том, какие проблемы в настоящий момент имеет инжекторный двигатель автомобиля. Все его неисправности и неисправности его системы управления напрямую отражаются на состоянии свечей зажигания. По нагару на электродах свечей зажигания можно судить как о состоянии двигателя, так и состоянии самих свечей.


Рассмотрим некоторые, наиболее часто встречающиеся, варианты возникновения различного нагара на свечах зажигания на примере двигателя  2111 автомобилей ВАЗ 2108, 2109, 21099 оборудованного системой впрыска топлива.

Диагностика по свечам зажигания

— Нормальная свеча

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем работает нормально.

— Свеча с сажевыми отложениями

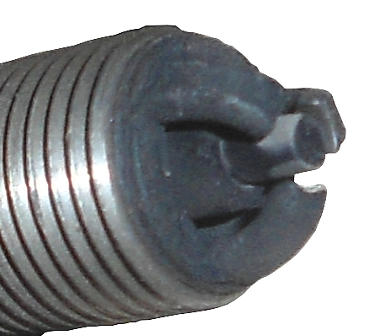

черный нагар

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о богатой топливной смеси, поступающей в цилиндры двигателя, засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), датчика кислорода, регулятора ХХ.

— Белый или серый налет на электродах

белый налет на свече

Свеча не соответствует по калильному числу для данного двигателя («холодная»). Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Обедненная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД (например, датчика кислорода, датчика температуры ОЖ) или регулятора ХХ.

— Замасленные электроды

замасленная свеча

Электроды и резьбовая часть покрыта маслом. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, направляющих втулок клапанов. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки двигателя или его цилиндропоршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

— Металлосодержащий налет

красный нагар на свечах

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

— Разрушенный изолятор

разрушенный изолятор

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю.

Очень часто присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндропоршневой группы или клапанного механизма.


Примечания и дополнения

— При замене свечей зажигания новыми, рекомендуется устанавливать свечи с характеристиками идентичными старым свечам. Производитель может быть иной.

— Черный и масляный налет со свечи можно удалить прочистив ее металлической щеткой и промыв в бензине. В случае особо сильного загрязнения рекомендуется замачивание свечей в ортофосфорной кислоте или преобразователе ржавчины (содержит ортофосфорную кислоту).

Еще статьи по свечам зажигания

— Проверка искры на свечах зажигания

— Подбор свечей зажигания для карбюраторных и инжекторных двигателей автомобилей ВАЗ

— Проверка и регулировка зазора между электродами свечей зажигания

twokarburators.ru

Диагностика работы двигателя по состоянию свечей зажигания

Диагностика по свечам зажигания

Свечи зажигания, эти простые на вид соединения металла и керамики, являются важнейшим элементом в работе двигателя. Даже по внешнему виду свечи можно многое сказать, как о работе двигателя в целом, так и об отдельных его узлах.

Как проводить диагностику свечей зажигания по внешнему виду?

Осмотр свечи нужно проводить после продолжительной работы двигателя, идеальным вариантом будет осмотр свечи после длительной поездки по загородному шоссе.

Ошибкой некоторых автолюбителей, например является то, что после холодного старта двигателя при минусовой температуре и неустойчивой его работе первым делом выкручивают свечи и увидев черный нагар, делают поспешные выводы. А ведь этот нагар мог образоваться во время работы двигателя в режиме холодного старта, когда смесь принудительно обогащается, а неустойчивая работа могла быть следствием, скажем, плохого состояния высоковольтных проводов.

Поэтому еще раз хочу подчеркнуть, если вас что-то не устраивает в работе двигателя, и вы решили сделать диагностику его работы с помощью свечей нужно проехать на изначально чистых свечах минимум километров 150-200, а лучше еще больше, и только после этого делать какие-то выводы.

Хорошая работа двигатели и свечи зажигания

Хорошая работа двигатели и свечи зажиганияНа фото №1 изображена свеча, вывернутая из двигателя, работу которого можно считать отличной. Юбка центрального электрода имеет светло-коричневый цвет, нагар и отложения минимальны. Полное отсутствие следов масла. Владельцу данного мотора можно только позавидовать, и есть чему — это экономичный расход топлива и отсутствие необходимости доливать масло от замены до замены.

Диагностика по свечам, черный бархатистый налет - это богатая смесь.

Диагностика по свечам, черный бархатистый налет - это богатая смесь.На фото №2 типичный пример свечи от двигателя с повышенным расходом топлива. Центральный электрод покрыт бархатисто-черным нагаром. Причин тому несколько: богатая воздушно-топливная смесь (неправильная регулировка карбюратора или неисправность инжектора), засорение воздушного фильтра.

Состояние свечи - бедная смесьСостояние свечи - бедная смесьНа третьем фото, наоборот, пример чрезмерно бедной воздушно-топливной смеси. Цвет электрода от светло-серого до белого. Здесь есть повод для беспокойства. Езда на слишком обедненной смеси и при повышенных нагрузках может стать причиной значительного перегрева, как самой свечи, так и камеры сгорания, а перегрев камеры сгорания прямой путь к прогару выпускных клапанов.

Красный налет - содержание присадок в бензине. Прямой путь к серьезным поломкам.

Красный налет - содержание присадок в бензине. Прямой путь к серьезным поломкам.

Юбка центрального электрода свечи, изображенной на фото №4 имеет характерный красноватый оттенок, этот цвет можно сравнить с цветом красного кирпича. Это покраснение вызвано работой двигателя на топливе, содержащем избыточное количество присадок имеющих в своем составе металл. Длительно использование такого топлива приведет к тому, что отложения металла образуют на поверхности изоляции токопроводящий налет, через который току будет легче пройти, чем между электродами свечи, и свеча перестанет работать. Плюс, вероятность выхода из строя лямда зонда и катализатора возрастает в несколько раз.

Маслянистый налет на свече зажигания говорит о многих неисправностяхМаслянистый налет на свече зажигания говорит о многих неисправностяхФото № 5. Свеча имеет ярко выраженные следы масла особенно в резьбовой части. Двигатель с такими свечами после длительной стоянки, имеет обыкновение после запуска «троить» некоторое время, а по мере прогрева работа стабилизируется. Причина этого неудовлетворительное состояние маслоотражательных колпачков. Налицо повышенный расход масла. В первые минуты работы двигателя, в момент прогрева, характерный бело-синий выхлоп.

Свеча не рабочего цилиндраСвеча не рабочего цилиндраСвеча на фото № 6 вывернута из неработающего цилиндра. Центральный электрод, его юбка покрыты плотным слоем масла смешенного с каплями несгоревшего топлива и мелкими частицами от разрушений, произошедшими в этом цилиндре. Причина этого — разрушение одного из клапанов или поломка перегородок между поршневыми кольцами с попаданием металлических частиц между клапаном и его седлом. В данном случае двигатель «троит» уже не переставая, заметна значительная потеря мощности, расход топлива возрастает в полтора, два раза. Выход один — ремонт.

Полное разрушение электрода свечиПолное разрушение электрода свечиФото № 7 это полное разрушение центрального электрода с его керамической юбкой. Причиной данного разрушения мог стать один из перечисленных ниже факторов: длительная работа двигателя с детонацией, применение топлива с низким октановым числом, очень раннее зажигание, и просто бракованная свеча. Симптомы работы двигателя такие же, как в предыдущем случае. Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе тоже не избежать ремонта головки блока цилиндров. Но это зависит от человека, грешен он или нет (шутка). Если говорить об этой конкретной свече, то ее хозяина Бог миловал.

По такой свече можно судить, что двигателю совсем плохо.По такой свече можно судить, что двигателю совсем плохо.Фото № 8 последнее в этом обзоре. Электрод свечи оброс зольными отложениями, цвет не играет решающей роли, он лишь свидетельствует о работе топливной системы. Причина этого нароста сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный.

Если вы хотите, чтобы с работой вашего двигателя было меньше проблем, не вспоминайте о свечах только тогда, когда мотор отказывается работать. Производитель гарантирует безотказную работу свечи на исправном двигателе 30 тыс. километров пробега.

Рекомендации по обслуживанию свечей зажигания

Но и вы, в свою очередь, не забывайте с каждой заменой масла или в среднем каждые 10 тыс. километров пробега проверять состояние свечей. Прежде всего, это регулировка зазора до требуемой величины, удаление нагара. Нагар удалять лучше металлической щеткой, от пескоструйной обработки разрушается керамика центрального электрода, и вы рискуете получить копию свечи с фото № 7.

Так же, я бы рекомендовал менять свечи местами, это связано с разными температурными режимами работы цилиндров. Средние цилиндры работают с более высокими температурами, чем крайние.

Хотелось бы, так же напомнить, если у вас двигатель работает на газу, то ресурс свечей зажигания будет раза в два ниже. Это обусловлено более высоким температурами сгорания и частая работа на бедной смеси. В таких условиях требования к свечам возрастают.

Подборка видео по теме — Диагностика двигателя по свечам зажигания

Неисправности двигателя - диагностика свечи зажигания

Просим читателей оставлять отзывы и делиться своим опытом диагностики и поиска неисправностей по свечам зажигания.

Где купить стенды для проверки свечей?



autodiagnos.com.ua

Диагностика автомобилей ВАЗ по свечам

Свечи зажигания – они отвечают за воспламенение рабочей смеси и если их убрать, то двигатель просто не заведётся, но кроме этого благодаря свечам так же можно определить состояние двигателя без его разборки, конечно полностью все неисправности вы не выявите в двигателе, но всё же приблизительно понять где поломка при помощи осмотра свечей зажигания можно.

Примечание!
Для того чтобы их осмотреть, запаситесь специальным свечным ключом которым вы и будете выкручивать свечи, кроме этого нужен будет небольших размеров гаечный ключ (Он нужен для того чтобы скинуть клемму с аккумулятора) и понадобится тряпка которой руки можно будет протереть после осмотра!

Краткое содержание:

Где находятся свечи зажигания на ВАЗ?

В зависимости от количества сколько клапанов местонахождение свечей и можно будет узнать, вот к примеру если брать 8-ми клапанные движки, то в них свечи вкручены в боковую часть и идут в цилиндры, на все четыре свечи так же одеваются броне провода (Местонахождение свечей и броне проводов которые к ним подсоединены, вы можете увидеть на фото ниже), которые и дают ту самую искру на свечу и двигатель у автомобиля тем самым начинает работать.

Стрелками указаны высоковольтные провода каждый из которых одет на свечу зажиганияСтрелками указаны высоковольтные провода каждый из которых одет на свечу зажигания

Примечание!
В том случае если у вас не 8-ми клапанный двигатель а 16-ти клапанный, то свечи в нём уже находятся немного в другом месте, а именно они так же ввернуты в цилиндры, но только не с боковой части а под прямым углом, кроме этого на свечи уже идут отдельно четыре модуля зажигания (Модули указаны стрелками на фото ниже, соответственно под модулями находятся сами свечи), а не один большой как это было на 8-ми клапанном движке!

Стрелками указаны модули зажигания, а под этими модулями если снять, то можно будет в глубине обнаружить свечиСтрелками указаны модули зажигания, а под этими модулями если снять, то можно будет в глубине обнаружить свечи

Когда нужно делать диагностику свечей зажигания в автомобилях Лада и ВАЗ?

На свечи смотрят в том случае если двигатель у автомобиля начал себя плохо вести, то есть машина плохо едет, троит и т.д., благодаря свечам и можно будет понять в каком цилиндре произошла поломка, кроме этого свечи так же нужно диагностировать при их замене и если свечи покажут очень плачевный результат (К примеру расплавятся, это из-за детонации происходит) то можно уже для себя сделать вывод что детонацию нужно будет убирать (Зажигание к примеру регулировать, так как оно непосредственно и может привести к детонации) и на таком автомобиле пока ездить не нужно, потому что пройдёт некоторое время и поршни, а так же клапана у вас просто прогорят и автомобиль начнёт из-за хуже ехать и ресурс его будет значительно сокращён, поэтому при детонации ездить на автомобиле пока её вы не уберёте, мы вам не рекомендуем. (Если вы не понимаете что то, задавайте свой вопрос в комментариях или изучайте статью дальше, так как не прочитав её полностью вы действительно можете не понимать о чём идёт речь)

Как диагностировать свечи зажигания на всех автомобилях ВАЗ?

Примечание!
Как вы уже заметили большинство фотографий которые расположены ниже, идут с двумя разными свечами, это было сделано лишь потому, чтобы вам было прощё понять что с двигателем вашего автомобиля, вить одной фотографии не всегда бывает достаточно!

Нормальная свеча зажигания:

Сперва начнём с самого приятного, а именно с нормальной свечи которая говорит о том что двигатель полностью исправен и не требует в него никаких вмешательств, для того чтобы вы знали как должна выглядеть нормальная свеча, взгляните на фото ниже, из которого можно увидеть то что свеча имеет коричневый и серовато-желтоватый цвет который и говорит о том что с двигателем всё исправно, кроме этого электроды свечи тоже немного должны будут изношено, но только немного.

Нормальные и очень хорошие свечиНормальные и очень хорошие свечи

Примечание!
Если вы решите поменять свечи, знайте что на всех них идёт маркировка и поэтому при покупке новых свечей, мы вам рекомендуем эту маркировку соблюдать и не ставить свечи с другой совершенно маркировкой!

Свеча зажигания в саже:

Если вы сняли свечу и обнаружили на ней сажу, то это будет говорить о том что в автомобиле слишком богатая смесь, или слишком позднее зажигание, в этом случае искра будет хуже проходить и в цилиндрах будут пропуски, в связи с которыми автомобиль будет плохо заводиться (Глохнуть может сразу, а может и вообще не заводиться) и неустойчиво работать на холостом ходу, да и на скорости двигатель тоже будет неустойчиво работать, просто на холостом ходу это будет более заметно. (При этой неисправности вворачивать в цилиндры нужно более горячую свечу)

Свечи с налётом сажи на нихСвечи с налётом сажи на них

Примечание!
Это может лечиться посредством замены необходимых датчиков (Если это инжектор), в карбюраторе же это лечится правильным выставлением зажигания, и ко всему этому проверьте не забит ли воздушный фильтр (Это и к карбюратору и к инжектору относиться), по необходимости замените его на новый!

Масло на свече зажигания у ВАЗ, причины:

Это очень и очень плохой знак, если вы обнаружили на свече масло, то это говорит о том что в данный цилиндр из которого вы вывернули свечку, попадает масло, оно может попадать либо через направляющие втулки клапанов, либо же через поршневые кольца, поэтому в таком случае вам придётся разбирать либо же головку и менять направляющие втулки на новые, либо же полностью снять головку вам придётся и отремонтировать поршня и та и та замена, может относиться к капитальному ремонту двигателя автомобиля.

Замасленные в моторном масле свечиЗамасленные в моторном масле свечи

Примечание!
В данной ситуации автомобиль будет вести себя следующим образом, а именно будет плохо заводиться, кроме того двигатель автомобиля может работать подёргиваниями и могут вызываться пропуски в цилиндрах!

Оплавленные электроды у свечи зажигания ВАЗ, причины:

Если вы обнаружили то что электроды у свечи немного поплавились, то в таком случае у вас выставлено слишком ранее зажигание которое и может приводить к этому, в этом случае на свечах так же изолятор может быть чисто белого цвета или же может так же быть задразнён, лечится всё это заменой свечи на той марки которая должна быть ввёрнута в цилиндр (Это только нужно делать в том случае, если вы завернули свечу с другой маркировкой которая не подходит для двигателя вашего автомобиля), кроме этого рекомендуем вам проверить работу систем охлаждения и системы смазки, так же рекомендуем вам прочистить форсунки (Только инжектора касается) если они сильно загрязнены и заменить топливный фильтр, на карбюраторных же автомобилях проверьте правильно ли установлены углы зажигания и состав топливовоздушной смеси.

Оплавленные электроды у свечейОплавленные электроды у свечей

Пепел на свече зажигания:

Если на свече вы увидите пепельные отложения, то они могут образовывать только из присадок которые добавляются в моторное масло автомобиля и из присадок которые добавляются в бензин (Масло без присадок быть не может), поэтому в таком случае возможно то что в цилиндры вашего автомобиля попадает то самое масло с присадками (При попадания масла, замените маслосъемные колпачки направляющих клапанов) но если будет попадать масло то такие отложения будут образовывать за очень короткий период, поэтому если у вас с длительным временем начинает образовываться пепельный налёт, то это говорит только лишь о том что в бензин которым вы заправляетесь добавляют всевозможные присадки которые и образовывают налёт на свече (В таком случае смените место заправки и замените свечи на новые).

Свечи в пепельных отложенияхСвечи в пепельных отложениях

Примечание!
Данный налёт если он будет в большом количестве находится на электродах, то это может привести к пропускам зажигания, в связи с этим автомобиль будет подтраивать время от времени и терять свою приёмистость, одним словом будет ехать ощутимо хуже!

Потресканный изолятор свечи зажигания или отколотый:

Очень и очень плохой знак, это говорит о том что в двигателе происходит детонация которая может со временем привести в негодность всю вашу поршневую систему и клапана может так же деформировать, поэтому в таком случае не рекомендуем вам эксплуатировать автомобиль даже на короткое время, пока вы не уберёте детонацию, а убирается она заливанием более качественно бензина (Чем больше октановое число бензина, тем меньше будет детонация) и правильной установкой момента зажигания. (Если вы хотите более подробно узнать об этой детонации, тогда изучите статью которая размещена на нашем сайте и которая называется: «Что такое детонация в двигателе автомобиля»)

Потресканный изолятор у свечиПотресканный изолятор у свечи

Повреждённая свеча зажигания:

Как вы уже поняли свечи могут от чего угодно повредиться, а именно из-за детонации, из-за неправильно выставленного зажигания и т.д., но бывают ещё и механические повреждения которые вызваны чем либо, к пример в цилиндр у вас попал камушек и он повредил свечу, в данном случае нужно будет вынуть этот камушек из цилиндра и повредить изломанную свечу на новую.

Деформированная свеча имеющая механические поврежденияДеформированная свеча имеющая механические повреждения

Примечание!
Кроме этого свечка может так же быть повреждена, если завёрнута слишком длинная (Бывают короткие, а бывают длинные свечи) свеча, потому что она будет доставать до поршня и тем самым он по ней будет бить, электроды свечи будут в этом случае повреждены и да и сам поршень тоже может повредиться, поэтому в таком случае рекомендуется сразу без промедления завернуть свечку более короткую, которая предназначена именно для вашего автомобиля!

Перегретая свеча зажигания на ВАЗ, причины:

В этом случае на свече вы будете видеть видимый её перегрев, он может быть как из-за неправильной свечи (Ввёрнута несоответствующего типа), так и из-за слишком раннего зажигания и из-за обеднённой смеси, так же рекомендуем вам в таком случае посмотреть сколько осталось охлаждающей жидкости в бачке и по возможности довести его до нормы, а так же проверьте не забит ли у вас сам радиаторах охлаждения мухами и прочими неприятными для него вещами.

Перегретая свечаПерегретая свеча

Глазурный оттенок на свече зажигания:

Он может образовываться от неправильной манеры езды, к примеру вы слишком резко ускоряетесь и этот оттенок на ваших свечах будет появляться всё снова и снова, потому что при ускорении температура в цилиндре резко поднимается что и приводит свечу к такому вот оттенку, это лечится всё заменой манеры езды, то есть прекратите резко давать на газ при разгоне делайте всё более плавно, если же вы не хотите менять манеру езды, то в вашем случае можно будет прибегнуть к установке более холодных свеч, благодаря которым не будет никаких пропусков в зажигании и двигатель автомобиля будет работать устойчиво при резком разгоне.

Свеча с глазурным оттенком на изолятореСвеча с глазурным оттенком на изоляторе

Мост между электродами свечи зажигания:

Видели когда ни будь такое? Он образуется из-за того что на свечу при работе двигателя, попадают отложения которые находятся в цилиндре, а приводит это всё к тому что автомобиль будет троить и ощутимо хуже разгоняться, лечится это заменой свечи или же просто убиранию мостика со старой.

Мостик образовавшийся между обоими электродами свечиМостик образовавшийся между обоими электродами свечи

Изношенная свеча зажигания:

Если вы не понимаете когда нужно менять свечи в вашем автомобиле, то в таком случае посмотрите на фотографию чуть ниже, на которой очень чётко показана изношенная свеча, а именно на кончике электрода этой свечи присутствует некая закруглённость и черный налёт который так же называется отложениями, в данной ситуации автомобиль будет плохо заводиться в холодную и слишком влажную погоду, и ко всему этого расход у него будет так же увеличен, лечится это всё заменой свечей на новые.

Изношенная свечаИзношенная свеча

Пятна на свече зажигания у ВАЗ, причины:

Это происходит после правильной регулировки зажигания, потому что весь нагар который скопился ранее из-за неправильной установке на поршнях, начинает с них спадать и плавно переходить на свечи, вот после этого и на них наблюдается такой эффект который лечится либо заменой свечей на новые, либо можно при помощи специального аппарата отпескаструить старые свечи и установить их на своё место.

Изолятор свечи покрыт пятнамиИзолятор свечи покрыт пятнами

Частички металла находятся на свече зажигания:

Как правило это являются не сами частички, а всего лишь похожий на них налёт, который во-первых проявляется в виде отложения на свече в виде ярко красного цвета (Вы это можете увидеть на фото), а вот уже сами частички металла появляются из-за воздействия высоких температур и давления в камере сгорания, вызывают данные частички пропуски зажигания так как из-за них искра свечи начинает бить на массу, а вот уже из-за этих пропусков и начинаются проблемы с автомобилем, а именно начинает у него падать мощность и повышается расход у двигателя, данная проблема лечится сменой места заправки так как на заправке бензин могут смешивать с железосодержащими присадками который этот налёт и вызывают, так же данная проблема может возникнуть из-за сильно забитого катализатора выхлопной системы, который будет душить систему и возвращать весь тот воздух который через него не прошёл обратно.

Стрелкой указа изолятор свечи который имеет ярко красный оттенокСтрелкой указа изолятор свечи который имеет ярко красный оттенок

Примечание!
Данный налёт очень тяжело убрать со свече и даже если крутить двигатель до высоких оборотов то он тоже из-за давления и высокой температуры не отпадёт, поэтому в любом случае придётся менять свечи на новые и устранять проблему которая к этому приводит, но если вы не можете купить прямо сегодня или на этой недели свечи (Денег нет и множество разных причин ещё бывает), тогда попробуйте немного удалить этот налёт погрузив для этого свечу юбкой (Юбка свечи указана красной стрелкой на фото выше), в ортофосфорную кислоту или так же её можно будет погрузить юбкой в преобразователь ржавчины в котором будет находится эта кислота (см. в таком случае состав), а после завершения опускания свечи возьмите в руки старую зубную щётку или же что то другое (Главное чтобы щётка была не металлической) и ей попытайтесь удалить этот налёт и в завершение промойте свечу сперва водой а затем бензином!

Дополнительный видео-ролик:
Поучительный и интересный ролик об том как по цвету свечи зажигания определить то что двигатель исправен , размещён чуть ниже, поэтому смотрите и как говориться более подробно всё изучайте.

vaz-russia.com

Диагностика по свечам зажигания

Диагностика неисправностей двигателя по состоянию свечей зажигания.Свечи зажигания являются важнейшим элементом в работе двигателя. По внешнему виду свечи можно многое сказать как о работе двигателя в целом, так и об отдельных его узлах. Осмотр свечи лучше проводить после продолжительной работы двигателя, например после длительной поездки по загородному шоссе.
В этой статье постараюсь рассмотреть основные признаки нарушения нормальной эксплуатации двигателя по состоянию свечей. Итак начнем.


Фото №1. Нормальный вид.
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Нормальное состояние свечей на технически исправном двигателе, при работе на качественном топливе. Изолятор центрального электрода чистый, нагар и отложения минимальны.


Фото №2. Свинцовые отложения.
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Такой налет образуется от содержащихся в бензине свинцовых соединений. Может убить не только свечи, но катализатор с лямбда-зондами.


Фото №3. Бархатисто-черный нагар.
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Типичный пример свечи от двигателя с повышенным расходом топлива. Бархатисто-черный нагар свидетельствует о переобогащенности топливно-воздушной смеси. Основная причина- неисправность системы впрыска топлива.


Фото №4. Масленый нагар .
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Налицо повышенный расход масла двигателем. Выхлоп такого автомобиля имеет сизоватый оттенок. Причина этого обычно в плохом состоянии маслоотражательных колпачков, которые уже не справляются со своей работой по очистке стержня клапана от излишков масла. Другой путь попадания масла в цилиндр через изношенные поршневые кольца.


Фото №5. Зольные отложения.
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Электрод свечи оброс зольными отложениями. Причина этого нароста- сгорание масла вследствие выработки или залегания маслосъемных поршневых колец. У двигателя повышенный расход масла, при перегазовках из выхлопной трубы сильное, синие дымление, запах выхлопа похож на мотоциклетный. Эту свечу я вывернул из помойки крайне изношенного двигателя.


Фото №6. Красная смерть.
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Характерный красноватый налет на изоляторе свечи в виде токопроводящих оксидных пленок образуется от содержащихся в бензине металлоорганических соединений. Дешевые антидетонационные присадки к бензину на основе ферроцена достаточно быстро способны вывести из строя любые свечи.


Фото №7. Перегрев и калильное зажигание.
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Оплавление и частичное разрушение электродов свечи. К таким печальным последствиям приводит калильное зажигание.


Фото №8. Механические повреждения .
Диагностика неисправностей двигателя по состоянию свечей зажигания.
Единственное на что можно надеяться так это на то, что частицы центрального электрода сумели проскочить в выхлопную систему, не застряв под выпускным клапаном, иначе не избежать дорогостоящего ремонта двигателя.


Бывает и такое:
Диагностика неисправностей двигателя по состоянию свечей зажигания.

скачать dle 10.6фильмы бесплатно

Метки к статье: Свечи зажигания

motorhelp.ru

Диагностика свечей зажигания. Статьи компании «ТОО "DIS-7"»

Являясь важным элементом системы зажигания, свеча требует к себе пристального внимания при проведении диагностических работ. К сожалению, не на всех современных автомобилях представляется возможным выкрутить свечу без применения значительного объёма работ по демонтажу элементов двигателя, а иногда и двигателя в целом (автомобили Subaru). Но в большинстве случаев свечи более или менее доступны, поэтому необходимо снять их и провести анализ их состояния. При этом лучше не путать свечи, а раскладывать их по порядку цилиндров.

Любые диагностические работы рекомендуется начинать с визуального контроля, и свеча не является исключением.

Визуальный контроль.

1. Первое, что нужно сделать, ― убедиться в отсутствии механических разрушений: трещин, деформаций, сколов и т.п. Такие свечи подлежат безоговорочной замене.

2. Возьмите все свечи в руки, сравните состояние тепловых конусов, оцените количество сажи на них. В идеальном случае количество сажевого нагара будет примерно одинаковым на всех свечах. Это говорит о равномерной подаче топлива в цилиндры и о нормальном его сгорании.

Если же свеча одного из цилиндров явно покрыта нагаром больше остальных, это повод к дальнейшему поиску проблемы в данном цилиндре. Как показывает практика, если двигатель вышел в нормальный тепловой режим и проработал в нём хотя бы 15-20 минут, то сажа на тепловом конусе попросту отсутствует. Она наблюдается только в случае нарушения нормальной топливоподачи либо в том случае, когда двигатель не успел проработать достаточное время после холодного запуска.

Сажа может откладываться также и на тыльной поверхности бокового электрода, причём на кончике электрода она выгорит быстрее. Сажевый нагар оказывает значительное негативное влияние на запуск при отрицательных температурах воздуха. Чаще всего на автомобилях клиентов, практикующих короткие поездки на непрогретом двигателе, свечи не успевают выйти на режим самоочищения и покрываются значительным слоем нагара. В итоге это может привести к невозможности запуска двигателя. В таких случаях можно рекомендовать клиенту периодически совершать поездки с большой нагрузкой двигателя, например, по загородной трассе.

3. Наличие масляного нагара на свечах говорит о необходимости механического ремонта двигателя, такие свечи не в состоянии обеспечить надёжное воспламенение топливно-воздушной смеси и подлежат замене.

4. Следующий этап визуального контроля – проверка изоляторов свечей на предмет наличия следов высоковольтного пробоя наконечников. Они представляют собой дорожки чёрного цвета и фактически являются разрушением покрывающей изолятор глазури. Как показывает практика, при обнаружении следов пробоя необходима как замена свечей зажигания, так и высоковольтных проводов. Если заменить только свечи, то через непродолжительное время дефект возникнет вновь, и дорожки появятся на новых свечах. Если же заменить только провода, то опять-таки через небольшой промежуток времени произойдёт пробой новых проводов.  Столь несложный в обнаружении на первый взгляд дефект, как показывает опыт, известен далеко не всем мастерам авторемонтных станций. Проявляется дефект в рывках при движении автомобиля. Как уже упоминалось, при увеличении наполнения цилиндров повышается нагрузка на систему зажигания, и её неисправности проявляются более чётко. Поэтому подобный дефект возникает не на холостом ходу, а  в движении, вызывая пропуски воспламенения и соответственно, рывки в движении.

Проверка сопротивления встроенного резистора.

Большинство современных свечей зажигания содержат встроенный резистор, предназначенный для подавления возникающих при работе системы зажигания радиопомех. Значение сопротивления можно определить, воспользовавшись базой данных либо справочной литературой. Применительно к свечам отечественного производства можно отметить, что о наличии встроенного резистора информирует буква «Р» в маркировке свечи. Например, А17ДВРМ.

Если на двигатель ошибочно установлены свечи, не содержащие встроенного резистора, могут возникнуть совершенно непредсказуемые явления: бессистемные спорадические коды неисправностей, нестабильность частоты вращения на холостом ходу, пропуски воспламенения и т.п. Их появление вызвано высоким уровнем электрических помех, нарушающих нормальную работу блока управления двигателем.

Проверка встроенного резистора осуществляется электрическим тестером. Для ее выполнения необходимо подключить щупы тестера к кончику центрального электрода и высоковольтному контакту. Сопротивление должно соответствовать справочным данным. В случае значительного отклонения свеча подлежит замене.

Проверка искрового зазора.

В процессе эксплуатации искровой зазор свечи увеличивается вследствие эрозионного разрушения электродов. Увеличение зазора приводит к росту пробивного напряжения. Соответственно, растет вероятность выхода из строя элементов системы зажигания вследствие высоковольтного пробоя. Поэтому контроль искрового зазора при диагностике системы зажигания совершенно необходим. Следует отметить, что не все конструкции свечей зажигания позволяют это сделать. Зазор не регулируется на многоэлектродных свечах, а также на свечах с тонкими электродами из сплавов благородных металлов. Необходимый рабочий зазор можно определить, воспользовавшись базами данных либо справочной литературой.

Измерение зазора производится с помощью специального инструмента или набора щупов. При необходимости зазор регулируется путем подгибания бокового электрода. Еще раз обратите внимание на то, что необходима установка зазора, заданного производителем двигателя или свечи. Недопустимо самовольное увеличение либо уменьшение значения зазора. И в том, и в другом случае возникнут нежелательные отклонения в нормальном протекании процессов в двигателе.

Проверка свечей на аппарате Э203П.

С высокой долей достоверности определить пригодность свечи к дальнейшей эксплуатации возможно с применением специальных диагностических приборов. Такие приборы дают возможность визуально наблюдать процесс искрообразования. При этом свеча находится под давлением, соответствующем рабочему давлению в цилиндре. Существует несколько моделей таких устройств. Рассмотрим один из самых массовых приборов, выпускаемый уже много лет и достаточно широко распространенный – Э203П. Прибор содержит встроенный ручной насос для создания давления и манометр для его контроля. Кроме этого, имеется генератор, формирующий высоковольтные импульсы для подачи их на исследуемую свечу зажигания. Сама свеча заворачивается с резиновым уплотнителем в специальную камеру, снабженную смотровыми окнами и зеркалом. В камеру подается давление, создаваемое ручным насосом.

Оценка состояния свечи производится следующим образом. Установив свечу в прибор, надев на нее высоковольтный провод и включив тумблер, необходимо ручным насосом создать в камере давление, контролируя при этом процесс искрообразования визуально. Зеркало позволяет наблюдать процесс одновременно с двух сторон. На исправной свече процесс пробоя должен происходить строго между центральным и боковым электродами свечи. Недопустимо возникновение поверхностного пробоя по тепловому конусу, пробоя внутри свечи либо полное отсутствие пробоя. Недопустимы и перебои в процессе искрообразования, наблюдаемые визуально и даже на слух. Также следует признать дефектом свечи ситуацию, когда пробой происходит не внутри измерительной камеры, а между высоковольтным наконечником и корпусом прибора. Такое явление означает, что пробой искрового промежутка под давлением сильно затруднен.

Несколько слов следует сказать о той таблице, которая нанесена на лицевую панель прибора. Эта таблица позволяет оценить качество свечи по соответствию искрового зазора и рабочего давления, при котором наблюдается устойчивое искрообразование. Например, свеча считается качественной, если устойчивое искрообразование происходит при зазоре 1.0 мм и давлении 5 атм. Как показывает многолетняя практика, пользоваться этой таблицей попросту нельзя. Можно установить следующий критерий: свеча является качественной, если стабильное искрообразование происходит при рабочем зазоре, установленном производителем, и давлении в измерительной камере, равном 10..11 атм. Только в этом случае свеча будет полноценно воспламенять смесь на реальном двигателе.

Почему так происходит? Дело в том, что размещенная на корпусе прибора таблица составлялась достаточно давно. В ней учитывается факт, что напряжение пробоя чистого воздуха, не содержащего паров бензина, будет выше. Поэтому считается, что если свеча пробивает чистый воздух при давлении 5 атм, то топливно-воздушную смесь она пробьет при гораздо более высоком давлении. Однако не учитывается тот факт, что современные двигатели работают на обедненных смесях, имеют более высокую рабочую температуру, степень сжатия и литровую мощность, чем двигатели, выпускавшиеся 20-30 лет назад. Требования к свечам зажигания с тех пор значительно возросли. Именно поэтому настоятельно рекомендуется применять описанный выше критерий качества свечи, не обращая внимания на таблицу.



Краткий итог. Диагностика свечей зажигания включает в себя обязательный визуальный контроль для выявления механических повреждений, пробоев по изолятору и наличия нагара на рабочей части свечи. Необходима проверка внутреннего сопротивления и контроль искрового зазора. Полноценная проверка возможна под давлением, на специальных приборах. Она должна проводиться при установленном рабочем зазоре и давлении 10..11 атм.



Цвет свечей зажигания позволяет быстро продиагностировать двигатель. Свечи подбираются по калильному числу. Правильное число гарантирует самоочищение и эффективную, долгую работу свечей. Разумеется свечи должны быть вычищены и иметь выставленный по щупу зазор.

Свеча №1 ― эталонная, такая должна быть в  полностью исправном двигателе. Юбка центрального электрода имеет светло-коричневый или светло-серый цвет, следов износа электродов нет, отложений нагара мало ― свеча хорошо самоочищается.

Мягкий черный («пушистый») нагар свечи №2 сигнализирует о переобогащенной горючей смеси или повреждении воздушного фильтра, т.е. его засоре и ухудшении прохождения воздуха.

Белесый цвет изолятора свечи №3 напротив указывает на переобедненную топливную смесь, недостаток бензина в горючей смеси. Езда при повышенных нагрузках на такой смеси может грозить перегревом и последующим прогаром выпускных клапанов.

Черный смолистый осадок обычно сопровождается сильной вибрацией двигателя (мотор «троит») и сообщает о нерегулярной искре свечи зажигания или минимальном давлении в цилиндре.

Свече №6 наверное просто не повезло с цилиндром, она покрыта следами масла и топлива, металлическими опилками ― разрушился или завис клапан, частичное разрушение поршня.

Цветные отложения (красно-коричневые, желтые) или нагар кремово-белого цвета (похожий на известняковую пыль) появляются в результате воздействия масляных присадок (веществ, добавляемых в масло с целью улучшения его технических характеристик). Заметьте, такой осадок не удаляется в процессе эксплуатации двигателя, его нужно счищать собственноручно.

Толстый слой черного нагара сообщает о трудностях самоочищения двигателя,  т.е. свечи не нагреваются до температуры самоочищения, и/или топливная смесь слишком богатая.

Не всегда в данных проблемах виноваты свечи. Это может быть плохой бензин, не отрегулированная топливная система, подающая слишком богатую или бедную смесь. Перебои могут быть вызваны пробоем проводов высокого напряжения. Для более равномерного износа свечей зажигая можно менять их местами.

dis-7.satu.kz

Отправить ответ

avatar
  Подписаться
Уведомление о
