Сделать диагностику автомобиля: как ее провести самому

Немало автолюбителей могут дать ценные советы на тему того, как произвести диагностику автомобиля, не прибегая к услугам специалистов. Сделать диагностику автомобиля можно специальными приборами, это значительно сократит риски того, что при покупке машины вас обманут. А еще диагностика автомобиля самим водителем позволит вам значительно сэкономить на сервисных интервалах, динамических ошибках и многом другом.

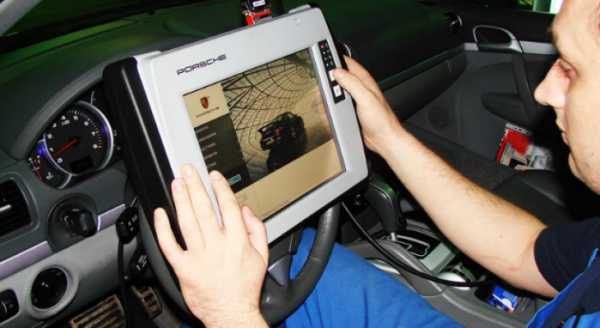

Компьютерная диагностика автомобиля

Диагностика автомобиля компьютерным способом предполагает чтение ряда ошибок, чтобы оценить общее состояние машины при помощи опроса электрических систем.

Необходимость проведения такой диагностики обусловлена такими факторами:

  • чтобы оценить состояние автомобиля при покупке;
  • выявить причины ошибки «чек инжин»;
  • чтобы оценить масштабы проведения сервисных работ.

Чтобы провести диагностику автомобиля компьютерным способом, вам потребуются на выбор:

  • ПК;
  • нетбук;
  • ноутбук;
  • планшет;
  • смартфон;
  • портативный сканер.

Чтобы сделать такую диагностику самостоятельно, нужно знать следующее:

  • где расположен диагностический разъем в машине;
  • навыки обращения с прибором, который оснащен программным обеспечением;
  • как работать с информационными базами в интернете;
  • уметь расшифровывать коды ошибок и сокращения.

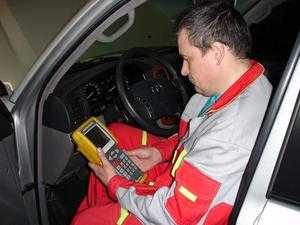

Диагностика автомобиля посредством сканера

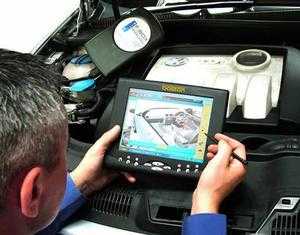

Почти все СТО и мастерские располагают такими диагностическими приборами, как сканеры или тестеры. Чаще всего диагностику автомобилей проводят посредством:

  • сканеров кодов;
  • мотор-тестеров.

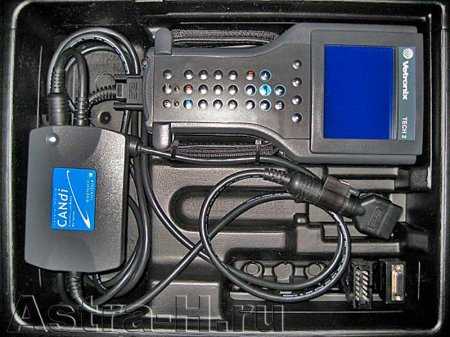

Сканер кодов диагностики представляет собой прибор на основе микропроцессора, который считает информационные коды из памяти электронного блока управления. Его для этого подключают прямо к диагностическому разъему. Сканер позволяет выполнять следующие действия:

  • расшифровать коды;
  • считывать из памяти коды ошибок;
  • классифицировать коды на текущие и установленные;
  • интерпретировать электронный блок текущих значений от датчиков;
  • активизировать некоторые элементы автомобильной системы;
  • перезаписывать в блок коэффициенты.

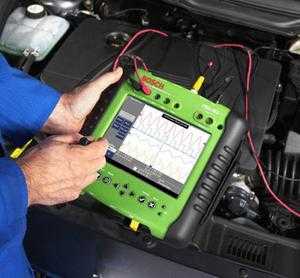

А вот мотор-тестер – это универсальный диагностический сканер, которым можно измерять параметры работы ДВС. Информация измеряется посредством датчиков и пробников, которые могут идти в комплекте со сканером.

Мотор-сканером можно измерять такие параметры:

  • температуру масла;
  • напряжение АКБ;
  • частоты движений коленвала;
  • генераторный и стартерный ток;
  • напряжение цепи зажигательной системы;
  • давление и разряжение впускного коллектора и т.д.

Тестеры оснащены цифровыми осциллографами, поэтому они являются высокоточными измерителями данных.

Можно ли провести диагностику автомобиля при помощи смартфона?

Нередко автолюбителя проводят проверку технического состояния автомобиля посредством планшета либо мобильного телефона, в котором присутствует специальная программа. Можете отыскать видео в Интернете, где планшет или телефон применяется как бортовой компьютер и показывает точные показатели оборотов двигателя, температуру топлива и его расход и многое другое. Эти гаджеты могут быть применены не только как датчики, но и как сканеры для полноценной диагностики автомобиля, если их подключить к специальному беспроводному устройству.

Подобный прибор нужно подключить к штатному диагностическому разъему на машине, который чаще всего расположен с левой стороны от рулевой колонки, потом посредством Bluetooth он начинает передать в ЭБУ двигателя коды ошибок и прочие данные. Помимо определения кодов ошибок, с помощью телефона можно получить полное их описание и расшифровку. А еще такой способ диагностики можно применять и на ходу автомобиля, устройство без труда будет считывать информацию с блока управления.

Итак, как же правильно провести диагностику самостоятельно при помощи того же смартфона или планшета? Все очень просто:

  • подключите к автомобильному разъему адаптер;
  • соедините его с планшетом или телефоном через «Блютуз»;
  • активируйте соответствующее ПО.

Такой способ диагностики подходит для владельцев практически всех автомобилей младше 20 лет. Что же касается марок, то так можно проводить диагностику машин «Тойота», «Киа», «Хюндай» и т.д. А вот некоторые автомобили марки ВАЗ (например, 2109) не оснащены специальным портом, тогда можно вместо адаптера использовать ДАТА-кабель. Приобрести его не составит труда, поскольку ассортимент подобных кабелей огромен. Очень важно подобрать его в зависимости от марки автомобиля. Кроме того, нюансы диагностики зависят от используемой программы.

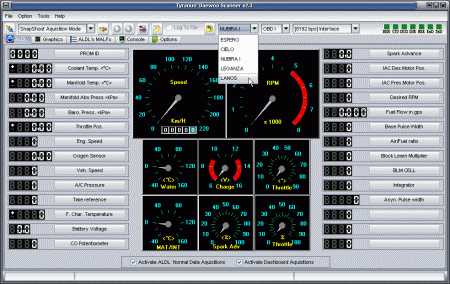

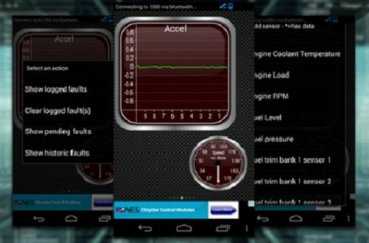

Программы для диагностики автомобилей

Некоторые автолюбители на профильных форумах рекомендуют для диагностики применять программу Torque Pro. Ее возможности таковы:

  • с ее помощью можно мониторить все параметры автомобиля в режиме онлайн;
  • возможность проведения полной диагностики вместе с GPS-трекером , или без;
  • программа работает на платформе ОС «Андроид».

Некоторые программы имеют возможность автоматически отправлять СМС с кодами ошибок, которые вы можете предоставить на СТО для ремонта автомобиля.

Если у вас старый телефон, работающий на ОС Windows Mobile, и поддерживает Java, то рекомендуем установить программу Check-Engine. Она может выполнять такие функции:

  • в режиме онлайн выводить параметры работы ДВС;
  • проводить расшифровку и удалять ошибки из памяти блока;
  • отправлять СМС-ки с кодами ошибок и неисправностей автомобиля.

Итак, как видите, при наличии всего трех составляющих (телефона или планшета, установленной специальной программы и адаптера) мы можем провести полноценную диагностику своего автомобиля.

Самостоятельно провести компьютерную диагностику машины – это не только легко, но еще и очень интересно. Вы можете только с помощью телефона выявить погрешности автомобиля при покупке и попросить сделать скидку, ссылаясь на их наличие. Кроме того, вы защитите себя от обмана при совершении сделки с подержанным авто.

Механическая диагностика автомобилей

Сделать автомобильную диагностику своими руками можно и без применения телефона и других чудес современной техники. Например, вы можете проверить автомобиль по акустическому шуму, благодаря чему вы сможете проанализировать состояние сопряжений при запущенном двигателе. При этом стоит учитывать разницу в скоростях вращения обоих валов движка. И помните, что частота вращения распредвала вдвое ниже аналогичного показателя коленвала.

Неисправности могут быть двух видов:

  • неисправности в ГРМ;
  • в цилиндропоршневой группе.

Подготовка и проведение диагностики

Для начала нужно провести подготовительные мероприятия:

  • регулируется сам двигатель и его системы;
  • проверяются все навесные агрегаты;
  • проверяют крепления. Источником шума могут быть они.

Чтобы облегчить работу, разделите шумы на зоны, чтобы проще выявить источник проблемы. Подвеску автомобиля можно диагностировать с помощью стетоскопа, оснащенного механическим датчиком.

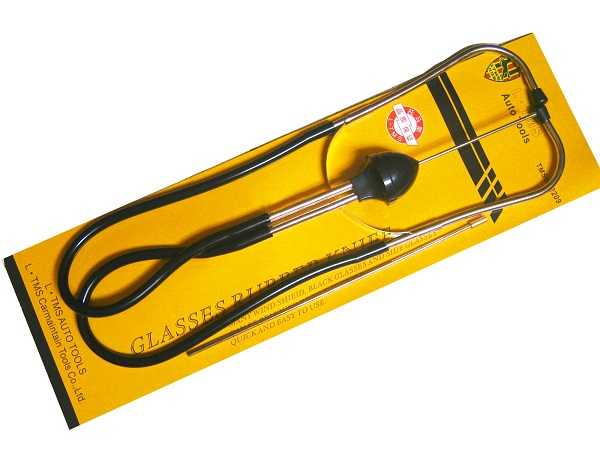

Чтобы лучше прислушаться к нужной зоне, возьмите трубку для прижатия из дерева. Послушайте сначала навеску, чтобы получить более достоверные сведения по шумам. Отключите насос ГУР, генератор или помпу, снимите ремни для крепежей. Навеску нужно внимательно прослушать в узлах трения и сравнить эти звуки с теми, которые вы слышите в новых узлах.

Автомобильный движок нужно слушать при целиком холодном или целиком прогретом состоянии и на различных оборотах. Чтобы правильно проанализировать шумы изменяйте обороты с разной динамикой. Для того чтобы определить увеличение теплового зазора в клапане, помните, что на холостых присутствует характерное таканье. Если тепловой зазор отрегулирован верным образом, то тогда источником неисправности будет неравномерный износ поверхностей, которые касаются друг друга.

Характеристика звуков

Иногда при холодном запуске двигателя может появиться стрекотание, которое прекращается при прогреве мотора. В основном это нормально, но если характерный звук не умолкает, это говорит о наличии неисправностей в плунжерной паре толкателя. Он сигнализирует об износе направляющих втулок клапанов, что подтверждается подношенными сальниками. Если звук достаточно резкий, значит, зазор между гнездом в блочной головке и толкателем крана достаточно велик. При прогревании двигателя звук медленно пропадает.

При этом этот звук не сильно опасен, а вот глухой звук, частота которого двое меньше частоты движения коленвала, говорит о том, что нужно

заменить подшипники распредвала. Его хорошо слышно при прогревании мотора на холостых оборотах. Бояться не нужно, но проверьте ГРМ как можно скорее.

Если вы слышите слабый звонкий звук, то это может быть свидетельством большого зазора между поршневой юбкой и стенкой цилиндра. Это не слишком страшно, то не откладывайте ремонт надолго.

Какие звуки считаются опасными?

Особое внимание нужно обратить на звонкий стук из ЦПГ. Это может сигнализировать о поломках в сопряжении шатуна и шатунной шейки. При увеличении оборотов стук усиливается, а проходит при отключении цилиндра от системы зажигания. Если у вас дизельный мотор, то можете несколько расслабить гайку форсунки, чтобы перекрыть подачу топлива. Такая неполадка чаще всего является следствием неправильной эксплуатации автомобиля.

Если вы слышите глухой стук, значит, имеется большой зазор в коренных подшипниках на коленчатом валу. Если он усиливается при быстром понижении мотора, значит, что давление масла находится ниже нормы, и могут быть серьезные проблемы.

Хлопки сигнализируют об ослаблении цепей или проблемах с цепным механизмом. Их слышно сильнее на холостых или же при резком сокращении оборотов.

Как видите, некоторые неполадки автомобиля можно выявить посредством прослушивания тех или иных зон, причем делать это не так сложно.

Однако, конечно же, компьютерная диагностика будет более полной и достоверной. Стоит добавить, что в СТО проведение компьютерной диагностики стоит небольших, но денег. А зачем их тратить, если все можно сделать самому, имея на руках лишь телефон и специальных адаптер. А сэкономленные деньги лучше потратить на себя или на автомобильные аксессуары.

avtokriminalist.ru

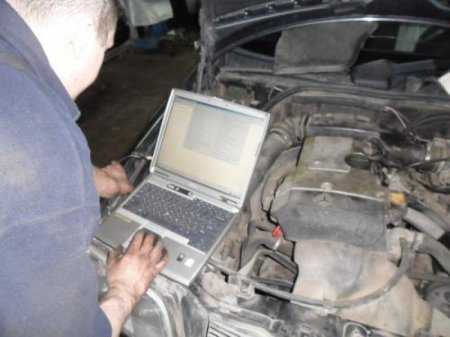

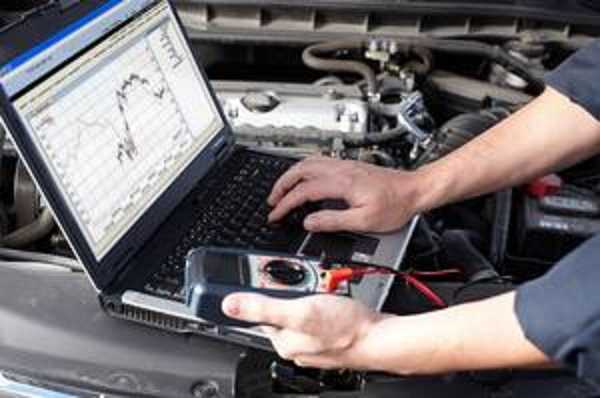

Диагностика авто через ноутбук своими руками, программы и инструкции

Компьютерная диагностика авто практикуется по всему миру уже около 40 лет. Еще в 1980 году «Дженерал Моторс» установила в свои авто диагностический интерфейс, посредством которого отслеживается состояние всей электроники авто, а также протокол ECM.

Затем в США был разработан универсальный диагностический протокол для всех марок авто, который действует и сегодня, но имеет более усовершенствованную версию — OBD-2. Она применима для машин, выпускаемых в Америке и Канаде, японским аналогом такой системы выступает JOBD, а европейской – EOBD.

Что такое бортовая компьютерная диагностика

Во всех новых авто имеется электронное управление, в котором предусмотрен коммуникационный протокол. Его месторасположение зависит от марки авто, но чаще всего находится в районе рулевой колонки. Этот порт стандартизирован, что дает возможность подключать к нему внешние электронные устройства, чтобы просматривать данные бортового компьютера и делать выводы о его работе.

Диагностика своими руками проводится с помощью специальных устройств, на экранах которых выводятся выявленные коды ошибок. Имеются как общие коды для всех авто, так и индивидуальные для конкретной марки, которые были заложены производителем во время изготовления машины.

Чтобы извлечь информацию с бортового компьютера потребуется использование специального сканера.

Что проверяют при помощи компьютерной диагностики

Главное в этом процессе – с помощью компьютера выявить, в каком автомобильном узле имеются проблемы, и устранить их. Точно установить причину поломки поможет сравнение полученных параметров с заводскими показателями, которые вводятся производителем машины на этапе ее оборудования перед продажей. Если расхождения в заданном диапазоне существенны, то выдается ошибка.

Диагностика дает возможность отследить работу как бензинового, так и дизельного двигателя, а именно:

  • его производительность;
  • скорость на холостом ходу;
  • проверить фазу газораспределения;
  • срабатывание электронного клапана;
  • положение дроссельной заслонки;
  • количество оборотов;
  • синхронизацию зажигания.

Такая диагностика двигателя позволяет настроить и подкорректировать авто в нужный момент, исключив его дорогостоящий ремонт. В особенности это актуально для 16-клапанных двигателей, и хотя в случае с 8-ми клапанными их аналогами ремонтные работы обойдутся дешевле, все же не стоит до этого доводить.

При помощи автодиагностики можно также проверить:

  • состояние машины на момент ее покупки;
  • качественно ли было произведено техобслуживание, и были ли учтены все ошибки;
  • электропитание авто;
  • определить характер неисправности при зажигании кнопки «Чек».

Компьютерная диагностика поможет установить целесообразность проводимых ремонтных работ и вычислить их периодичность, что будет существенно экономить средства, которые можно потратить на тюнинг авто. Самостоятельная диагностика автомобиля потребует иметь при себе все необходимые устройства и установить на них нужное программное обеспечение.

Когда необходима диагностика

Без нее не обойтись, если сталкиваешься с такими ситуациями:

  • мотор «троит»;
  • автомобиль глохнет практически сразу после того, как будет заведен;
  • машина сложно набирает скорость;
  • предстоит техническое обслуживание личного транспорта;
  • автомобиль не заводится;
  • ранее были установлены или заменены его запчасти;
  • после покупки нового или б/у автомобиля;
  • на приборной панели постоянно горит знак неисправности двигателя «Чек».

Важно: для новых авто желательно произвести диагностику как можно раньше, чтобы проверить всю электронику.

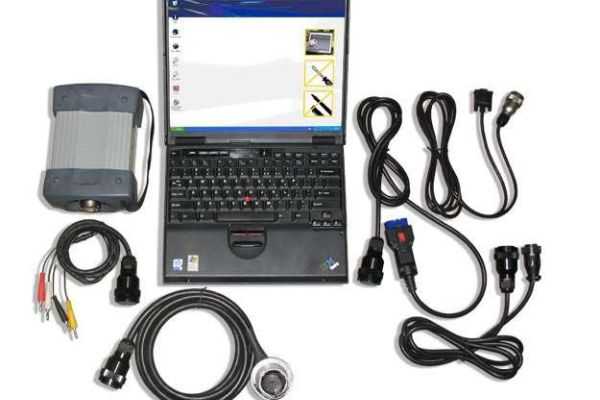

Что потребуется для диагностирования ЭБУ при помощи ноутбука

Правильность проверки авто таким способом зависит от подготовительных работ и наличия всей требуемой аппаратуры. Для тестирования машин сейчас предлагается множество приборов. Автолюбителю рекомендуется заранее установить диагностический разъем (стоит внимательно просмотреть места около руля – где он обычно находится), а затем закупить нужную аппаратуру.

Основными приборами являются:

  • Ноутбук или смартфон. Телефон удобен для проверки автомобиля своими руками в походных условиях, если он вдруг заглох посреди дороги, а до конечного пункта путь неблизкий. Ноутбук, так же как и стационарный компьютер позволит провести более серьезную диагностику. Впоследствии под него можно будет установить профессиональный диагностический софт. Допускается использовать самый обычный ноут со стандартным разъемом RS-232, предназначенным для дата-кабеля, также в нем должен быть установлен хотя бы один из блоков беспроводного доступа. Лучше если это будет Bluetooth, и хотя он не такой быстрый, как тот же Wi-Fi, но большинство адаптеров (сканеров) работают именно на нем. В случае применения стационарного компьютера проверить машину в дороге не получится, зато такое устройство более мощное. Если он старый и в нем не предусмотрен Bluetooth разъем, то создавшееся положение могут спасти переходники или беспроводные модули.
  • Сканер. Подключается к диагностическому разъему, необходимо будет выбирать его конкретно под свою марку авто. Некоторые производители адаптеров создают такое устройство, которое можно подключить к большинству моделей импортных и отечественных авто. Совместно с адаптером должен поставляться шнур, который будет подключаться к ПК. В сканере имеются блоки разъемов, чип-схема, управляющая и сигнальная панель. Он служит передаточным звеном между бортовым компьютером и ноутбуком, на котором полученные сведения обрабатываются в читабельный вид.
  • Программное обеспечение. Его можно скачать прямо с интернета, где имеется множество программ. Они могут быть как универсальными, так и для определенной модели. Желательно все же выбирать программу для определенной марки, она будет «заточена» под определенную модель.

Виды адаптеров для OBD2

Они могут быть профессиональными, дилерскими и любительскими. Имеются универсальные варианты, а также предназначенные для определенной модели. Лучшим вариантом являются мультимарочные сканеры, которые могут работать с разными автомобилями.

Разновидности сканеров:

  • Дилерские. Это дорогостоящие сканеры, которые предлагаются в автоцентрах, к ним относятся профессиональные устройства, созданные под конкретную марку машины. Они могут использоваться даже для грузовых авто.
  • Мультимарочные. Они многофункциональные, могут использоваться для многих моделей. Применяются они в автосервисах, а также их могут использовать продвинутые пользователи, которые разбираются не только в машинах, но и в программном обеспечении. С помощью таких адаптеров можно обнаружить неисправности DTC, они смогут точно установить местоположение неисправного узла или запчасти. Мультимарочные адаптеры могут подключаться к ПК и смартфонам, у большинства из них имеется дисплей для удобства пользования.
  • Любительские модели могут контролировать датчики и распознавать основные коды неисправностей. Такими автосканерами преимущественно пользуются начинающие автолюбители. С помощью них можно выявить обрыв цепи или выход из строя датчика, после замены которого электроника работает в обычном режиме. В силах любительских датчиков удалять выявленную ошибку при загорании кнопки «Check Engine». Устройства этой группы идут на микросхеме ELM327. Ее взаимосвязь с электроникой авто поддерживается с помощью АТ – команд, обмен сообщениями в них организован по протоколу RS-232. Соединение с компьютером может быть по Bluetooth, USB или Wi-Fi, осуществляется по протоколу UART.

Сканеры не только считывают ошибки, они также удаляют их, помогают просмотреть все данные с бортового ПК. Переходники и коннекторы к ним подбираются под определенную марку авто.

Какие адаптеры предлагаются на рынке сейчас

Чаще всего для диагностики авто через ноутбук своими руками применяются модели сканеров на основании чипа ELM 327. Отличной покупкой могут быть их беспроводные вариации.

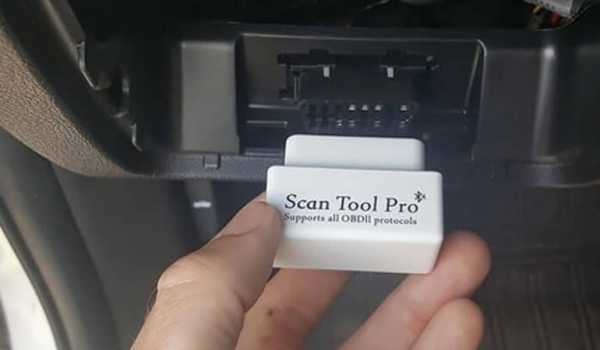

Среди любительских адаптеров выделяют «Scan Tool Pro», производитель наделил его расширенными функциями, кроме стандартных функций, они могут считывать и перезапускать систему тормозов, а также подушек безопасности. С их помощью можно сканировать рабочие характеристики самого авто и его датчиков. После выявления ошибок, устройство самостоятельно обновляется, но уже с внесенными поправками, примечательно, что все это оно может выполнять даже при движении авто. Scan Tool Pro может точно определить VIN автомобиля, КПП или двигателя.

Среди мультимарочных моделей, помогающих проводить диагностику своими руками, заслуживает особого внимания «Smart Scan Tool», в нем установлена чип-схема ELM323/327. В его силах диагностировать все современные машины, возраст которых не превышает 20-летнего возраста. С помощью него можно проводить диагностику со всех установленных датчиков в реальном времени, а потом по полученным данным настраивать авто под себя. Кроме того, доверить диагностику можно китайскому устройству Delphi DS150 и Autocom CDP.

К портативным сканерам относится Launch Creader V – компактное и удобное средство диагностики. Отличным профессиональным устройством выступает Autel MaxiSYS, в нем установлен русскоязычный интерфейс.



К дилерским устройствам относятся изобретения компании BOSCH – профессиональное устройство, а также Bluetooth Newest MB Star C4 Scanner Tool – разработанное специально для Мерседесов.

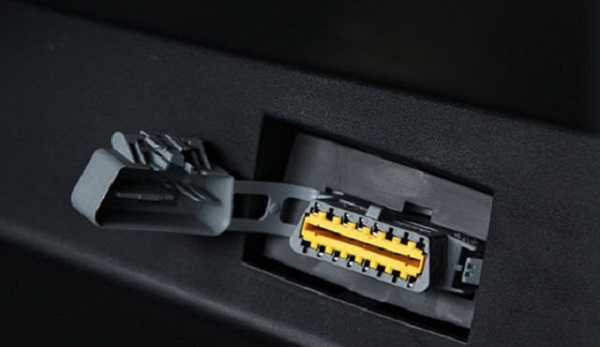

Распиновка разъема OBD-2 и аналогов

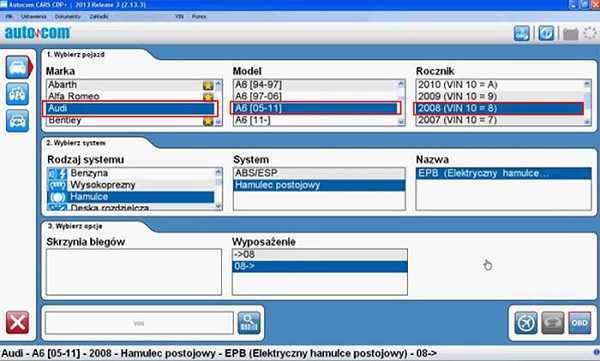

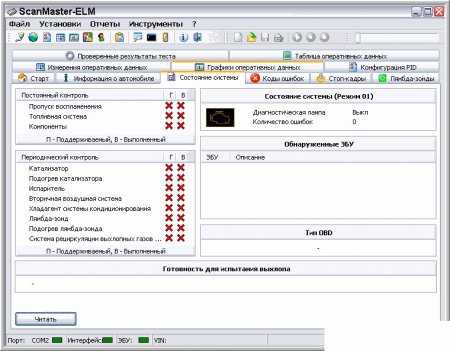

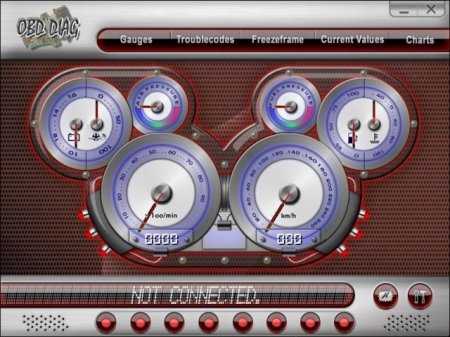

Программы для диагностики авто с помощью ноутбука

При покупке адаптера ПО поставляется вместе с ним. Если же приложение для проведения самостоятельной диагностики автомобиля отсутствует или по каким-то причинам не устраивает владельца авто, то он может самостоятельно скачать понравившуюся программу с интернета.

Основным функционалом программы выступает:

  • расшифровка получаемых кодов ошибок;
  • определение и выведение на монитор ноута основных условий работы систем авто;
  • определение и расшифровка статуса выявленных отклонений;
  • устранение причин появления ошибок и стирание их из памяти системы;
  • ведение отчетной документации по выявленным неисправностям и проводимому техобслуживанию.

Среди популярных программ можно выделить:

  • Мотор-Тестер – профессиональная программка, предназначенная для диагностики отечественных авто, таких как УАЗ, ВАЗ, ГАЗ и похожих;
  • Uniscan – универсальная версия софта, применяемая для мониторинга отклонений электронной системы многих иностранных авто, год выпуска которых не превышает 17 лет.
  • KWR-D – программа надежна и оснащена многими полезными регулировками. С ее помощью можно проконтролировать важные параметры транспортного средства, а также проверить различные механизмы, такие как катушки, форсунки и другие.

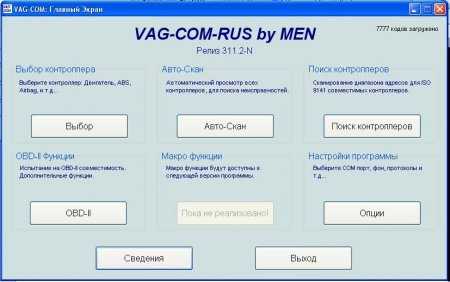

  • Vagcom – программное обеспечение для машин группы VAG, отлично справляется с неисправностями на Фольксвагене, Ауди, Шкоде, Сеат и других.

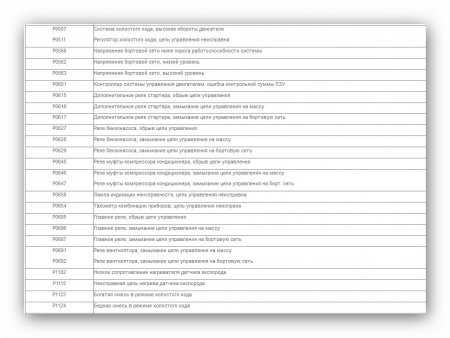

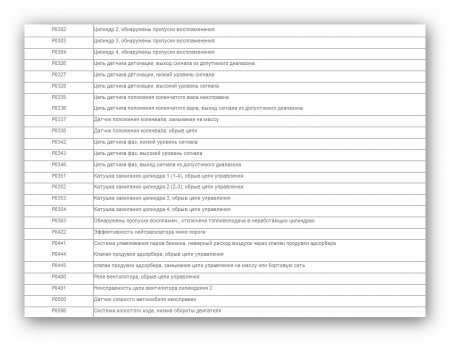

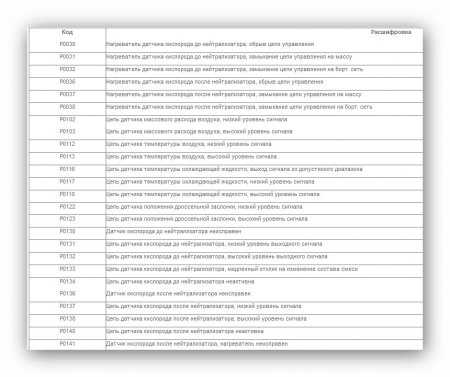

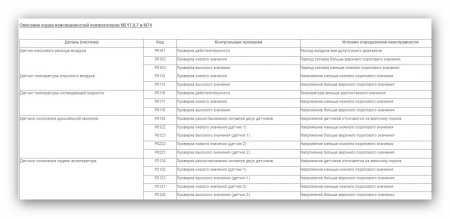

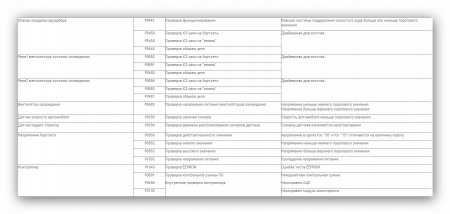

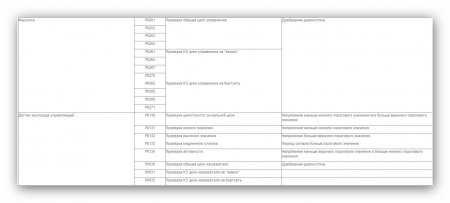

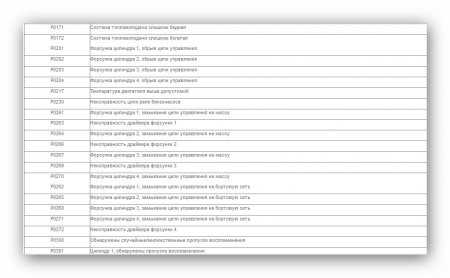

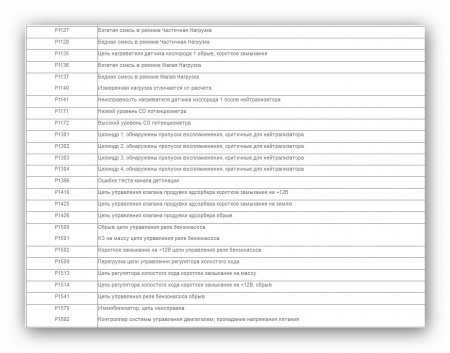

Самые частые коды ошибок

Они состоят из 5 символов. Для каждой марки авто они свои, самые распространенные из них связаны с повреждениями электроцепи, нарушениями в выведении выхлопных газов, с выходом из строя самих датчиков, с проблемами с напряжением в бортовой сети или с набором скорости машины.

Если ранее авто ремонтировали «на авось», полагаясь только на мастерство автослесаря СТО и нехарактерный звук машины, то сейчас практически любой автолюбитель при желании и необходимом оборудовании может сам провести диагностику своего авто, выявить неисправность автомобиля своими руками и устранить ее. Также можно доверить это профессионалам.

Подробные видео инструкции помогут правильно провести диагностику автомобиля.

remontautomobilya.ru

Диагностика авто через ноутбук своими руками: обзор

Профи обычно советуют для новичков диагностический сканер стандартного исполнения «Smart Scan Tool», т. к. с другими вариантами могут быть всяческие проблемы – от модельной несовместимости до возможности серьезного расстройства электронной системы машины.

Привет всем посетителям моего автоблога!

Сегодня я познакомлю вас с такой замечательной и сверхполезной вещью, как диагностика авто через ноутбук своими руками.

Ведь для немалой части автомобилистов услуги СТО, включая компьютерную диагностику, являются недешевым сервисом, бьющим по карману. И тут владение навыками самостоятельной диагностики авто, даже самого поверхностного уровня, позволяет существенно сэкономить свои затраты.

Более того, с набором опыта, даже обычному автолюбителю вполне по силам освоить профессиональные уровни диагностики и, при желании, даже неплохо зарабатывать на этом.

Чтобы начать, наиболее оптимально будет освоить автодиагностику посредством обычного ноутбука и какого-либо простого, недорогого, но надежного, и, главное, универсального сканера.
В этом обзоре я предлагаю вам базовые понятия для начальной ориентации в данной области автодела.

Компьютерная диагностика

Немного истории

Компьютерная диагностика автомобилей имеет уже вполне солидную историю, превышающую 35-и летний период: в 1980 г. «Дженерал Моторс» на коммерческой основе внедрила в технологию производства диагностический интерфейс ALDL для отслеживания состояния всех систем автомобиля, а также протокол ECM, применявшийся для диагност-тестов управляющих модулей двигательного агрегата.

В начале 90-х в Соединенных Штатах был создан универсальный диагностический протокол для автотранспорта, использующийся по сей день: OBD (On Board Diagnostic – диагностика бортового оборудования), и с 1996 г. его усовершенствованная версия OBD-2 стала технологически обязательной для машин США и Канады.

С 2000 г. европейский вариант этого протокола (EOBD), Директивой ЕС (98/69) был внедрен в производимые и продающиеся авто Евросоюза на обязательной основе для бензинового транспорта, а с 2004 г. для дизельного.

Собственную версию протокола (JOBD) в 2003 г. для всех своих машин внедрила и Япония.

То есть, сейчас, обобщенно говоря, подавляющая часть даже очень возрастных авто (до 20-и лет) адаптированы к системе компьютерной диагностики. А по указанным историческим вехам вы можете предполагать наличие или отсутствие данной адаптации в той или иной конкретной машине.

Электронный блок управления

Современный автотранспорт оснащается электронным мозгом, который объединяет диагностические датчики и модули управления всех систем и подсистем машины, посредством которых можно отслеживать текущее состояние, делать прогнозы работоспособности, регулировать различные технические параметры и устранять некоторые неполадки.

Называется такой центр ЭБУ (электронный блок управления) и для техмониторинга или внесения каких-либо изменений и исправлений в автосистему к нему подключается внешний диагностический интерфейс.

Что он из себя представляет?

Обычно это связка из специального контроллера (спецификатора протокола OBD-2), какого-либо процессора для обработки данных, специального софта и средств соединения всего этого. Сейчас я объясню вам более русским языком что тут к чему, представив общую принципиальную схему:

  • ЭБУ машины обязательно имеет внешний выход-разъем, к которому подсоединяется ключевой для подобной диагностики элемент – OBD-адаптер (сканер), который преобразует и унифицирует поток данных от контроллера ЭБУ для того, чтобы их могли считывать внешние подключаемые устройства.
  • В качестве процессора обработки данных могут выступать различные диагностические устройства как специального, так и общего назначения: профессиональные сканеры-диагносты, смартфоны, планшеты, ноутбуки и десктопы. Под платформы данных устройств (iOS, Android или Windows) имеются соответствующие диагностические программы.
  • В качестве средств соединения может быть использован обычный компьютерный дата-кабель (с различными переходниками, при необходимости) или беспроводные Wi-Fi и Bluetooth протоколы.

Эта информация дала вам самое общее представление о принципах компьютерной диагностики. Теперь можно разобраться в ней более детально.

Возможности диагностики

Функционально компьютерная диагностика проводит электронную инспекцию систем автомашины и выводит полученные данные в виде графических показателей, а также в виде кодов ошибок, с помощью чего можно исправлять поломки или предупреждать их.

Даже на начальном уровне овладения навыками компьютерной диагностики вам, кроме прочего, будет доступно:

  • Проверка качества проведенного техобслуживания;
  • Более точное планирование автосервисных работ и экономия бюджета;
  • Более точное определение состояния машины при ее покупке;
  • Самостоятельное определение характера неисправностей при сигнале лампы «Check engine».

Конечно, даже для такого короткого списка возможностей автомобилисту нужны некоторые базовые навыки:

  • Умение работать с компьютером и софтом на уровне обычного пользователя;
  • Базовое представление об электронных и электрических системах авто в привязке к марке/модели;
  • Умение работать с интернет-каталогами и базами DTC-ошибок, чтобы корректно расшифровывать поступившие данные.

Однако, даже если ваши знания совсем небольшие, то все равно вы получите много ценных и понятных любому водителю сведений просто из графических показателей программ. Причем все это можно проделывать совершенно бесплатно в любое время и любом месте, оперативно реагируя в соответствии с полученными данными.

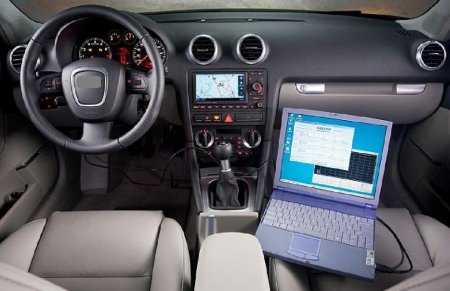

Самостоятельная диагностика авто через ноутбук

Что вам понадобится для диагностики

Теперь давайте рассмотрим то, что вам понадобится для компьютерной диагностики.

Список примерно следующий:

  • Компьютер – в нашем случае это будет обычный ноутбук, но желательно чтобы он имел встроенные или внешние Wi-Fi и Bluetooth модули;

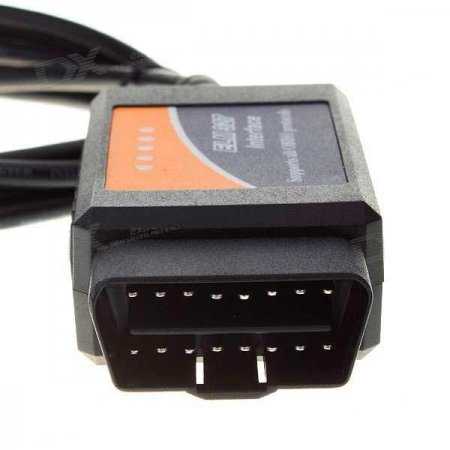

  • Адаптер-спецификатор (сканер) – в нашем случае возьмем самый простой и популярный «Smart Scan Tool», который легко купить;
  • Специализированный диагностический софт – его очень много и выбор зависит от личных предпочтений, как вариант, можно опробовать несколько программ и выбрать понравившуюся;
  • Интернет-базы с данными по расшифровке выведенных ошибок – в сети их достаточное количество для всех моделей;
  • Интерфейсный (компьютерный) дата-кабель – он может вам понадобиться для прямого подключения к автомобильному порту только, если с Wi-Fi и Bluetooth доступом у вас на ноутбуке будут проблемы.

Статья в тему: Какой диагностический сканер выбрать для авто и не пожалеть?

Ноутбук

Для быстрой экспресс-проверки систем машины в походных условиях более прост и удобен смартфон, а не ноутбук, но только последний позволит водителю овладеть диагностикой на серьезном уровне, с возможностью установки в дальнейшем профессионального диагностического софта.

Требований для самого ноутбука никаких особенных нет, кроме желательного наличия стандартного COM-порта (гнезда разъема RS-232 под дата-кабель) и какого-либо блока беспроводного доступа – лучше всего для этого подходит Bluetooth, а не Wi-Fi, т. к. именно блютуз-доступ имеют большинство популярных сканеров-адаптеров.

Конечно, проверять машину можно и по стационарному ПК, но ноутбук позволяет делать это в ходу, и он просто более удобен как небольшое, но мощное и самодостаточное устройство.

Если в вашем ноутбуке чего-то нет: COM-порта или Bluetooth/Wi-Fi, то проблему решат переходники, а также внешние беспроводные модули. Тут я посоветую не экономить на Bluetooth-адаптере и выбирать устройство из среднеценового сегмента, т. к. бюджетные модели маломощны и часто отказываются видеть сопрягаемые устройства.

Сканер

Сканер-адаптер имеет вид небольшого штекерного прибора, заключающего в себе основную чип-схему, а также блоки разъемов, передачи данных, сигнальную и иногда управляющую панель.

Сканер адаптирует потоки информации от бортового компьютера для их передачи в обычный, где она обрабатывается и выводится в читабельном виде.

Адаптеры бывают разные: некоторые, обычно это профессиональные или полупрофессиональные сервисные и дилерские сканеры, умеют работать только с какими-то конкретными марками авто. К примеру, сканер «Вася-Диагност» (с юмором разработчики оказались ;-)) предназначен только для машин концерна «VAG».

Но нам более интересны мультимарочные адаптеры, умеющие работать с множеством марок авто. Тут несомненное первенство, как по универсальности, так и по соотношению цены/качества, держит уже упоминавшийся мной OBD-сканер «Smart Scan Tool», основу которого составляет чип-схема ELM323/327.

Данный OBD-сканер адаптирован под практически все современные автомобили, возрастом до 20-и лет (начиная от 1996 г. выпуска). «Smart Scan Tool» продается по цене в районе 30 долларов и дает возможность ведения мониторинга в реальном времени со всех датчиков, фиксирования и исправления ошибок, а также настройки под себя всей системы машины.

На этом видео вы можете посмотреть работу с OBD-сканером ELM-327:

Программы

Программное обеспечение обычно поставляется вместе с адаптером, но его можно скачать и в интернете.

Функционал программ может быть очень разный. Вот некоторая часть того, что есть в большинстве приложений, для общего представления:

  • Выведение на экран базовых параметров и условий работы всех систем автомобиля;
  • Считывание кодов неисправности;
  • Расшифровка кодов ошибок;
  • Стирание ошибок после устранения их причины;
  • Определение и комментирование статуса ошибок;
  • Ведение всевозможных отчетов, журналов по неисправностям и техобслуживанию.

Как я уже говорил, подобных программ множество.

Вот те, которые снискали у автомобилистов наибольшую популярность:

  • «Uniscan» – это серия софта, применяемая для диагностической проверки практически любых автомобилей основных производителей (США, ЕС, Япония, Корея) возрастом не старше 2001 года выпуска: Ford, Chevrolet, Nissan, Toyota, KIA, Daewoo, BMW, Opel и др.
  • «Мотор-Тестер» – это очень мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и др.).
  • «Vagcom» и «Vag Tool» – две программы для диагностики машин относящихся к т. н. группе VAG (Фольксваген-Ауди-групп). Позволяет работать с такими марками, как Ауди, Сеат, Фольксваген, Шкода и др.

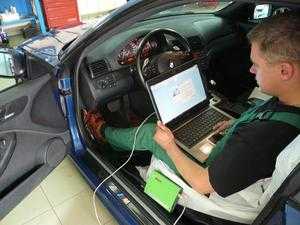

Как диагностировать машину через ноутбук

Все, что необходимо для компьютерной проверки вы уже знаете. Теперь осталось описать саму процедуру.

Вот, что вам нужно делать пошагово:

  1. Подготовьте все необходимое и соберите в машине (ноутбук, сканер).
  2. Включите ноутбук – на нем должна быть установлена одна из программ-автодиагностов.
  3. Найдите диагностический разъем в автомобиле – он может быть в разных местах (по всей приборной панели, а также под капотом), но обычно его располагают в районе рулевой колонки.
  4. Вставьте сканер в разъем и включите его (если требуется) – загорится индикатор подключения;
  5. Проверьте корректность Bluetooth-соединения и выполните сопряжение устройств – загорится индикатор готовности к работе;
  6. Откройте программу автодиагностики и подключите к ней поток данных от автомобиля. Если все корректно, то программа просигнализирует о том, что видит авто и начнет обработку поступающих данных, после чего выведет на экран основные параметры.
  7. Работая с интерфейсом программы задавайте команды на проверку, настройку или исправление того, что вам нужно, считывайте данные.
  8. При необходимости более глубокой проверки, сохраните коды выявленных ошибок в файл и проанализируйте их через какой-либо интернет-ресурс, например, через этот каталог, или через этот сервис.

Сама проверка по базовым параметрам ни у кого не вызовет затруднений, особенно при использовании OBD-сканера ELM327, но для более глубокой диагностики нужно хорошо изучить возможности программы-автодиагноста и набрать некоторый опыт.

Полезные советы

  • Имейте в виду, что длина дата-кабеля при автодиагностике имеет значение – чем она меньше, тем лучше. Зачастую, при длине кабеля в 5 м, сканер не работает или работает некорректно.
  • Перед использованием купленного сканера-адаптера внимательно прочитайте инструкцию по его эксплуатации.
  • При проведении диагностики, подключение и настройку сканера и ноутбука проводите при выключенном зажигании – включайте его уже после всех настроек, т. к. иначе есть риск повреждения бортового компьютера.

Заключение

Прочитав данную ознакомительную статью, вы поняли, что эра простого механического транспорта подходит к своему закату и без компьютерной диагностики полноценное техобслуживание автомобиля невозможно. Хорошая новость тут в том, что подобную проверку практически любой водитель имеет возможность сделать самостоятельно, экономя свои деньги и время.

Может кто-то уже освоил самостоятельную диагностику автомобиля через ноутбук и имеет какой-то практический опыт? Тогда это можно выложить в комментариях блога, за что посетители, уверен, будут признательны автору.

На этом я с вами прощаюсь до следующих публикаций. Не игнорируйте удобство подписки на блог – с ней вы не пропустите важных и интересных статей. Жмите социальные кнопки: хорошей информации в сети много не бывает, кто-то за нее вам обязательно будет благодарен.

kulikavto.ru

Как проводят диагностику двигателя автомобиля

Необходимость диагностики двигателя, которую владелец выполняет самостоятельно, может возникнуть по разным причинам. В одних случаях процедура выполняется регулярно в профилактических целях, в других поверки мотора своими руками позволяют экономить денежные средства и обходиться без посещения автосервиса и т.д.

В любом случае, определить поломку и проверить общее состояние ДВС и его систем на современном автомобиле стало проще. Дело в том, что внедрение электронных систем управления с режимами самодиагностики позволяет ЭБУ двигателем фиксировать возможные ошибки, которые после расшифровки указывают на причину сбоя или поломки.

Также не стоит забывать и о проверенных методах диагностики, которые основаны на анализе шумов, цвета выхлопа и других признаках, косвенно или прямо указывающих на ту или иную проблему.

В этой статье мы поговорим о том,  как делают диагностику двигателя, какое оборудование и инструменты будут необходимы, а также какие поломки помогает обнаружить самостоятельная диагностика двигателя автомобиля.

Читайте в этой статье

Диагностика двигателя своими руками: для чего нужна и как делается

Прежде всего, своевременная диагностика позволяет оперативно выявить возможные неисправности на начальном этапе. Другими словами, удается быстро определить поломки еще до того, как они перерастут в серьезные неисправности.

Опытные владельцы хорошо знают, что игнорирование мелких проблем в результате может привести к более крупным неприятностям, к капитальному ремонту двигателя или даже к необходимости замены агрегата на контрактный мотор.

С учетом вышесказанного необходимо регулярно проводить профилактические осмотры, а также выполнять диагностику при малейших отклонениях от нормальной работы силовой установки. Что касается профилактики, желательно не реже одного раза в 7 дней проверять уровень моторного масла, рабочей жидкости в системе охлаждения, осматривать патрубки и шланги на предмет растрескивания и повреждений.

Также необходимо следить за состоянием сальников и прокладок. Появление потеков масла говорит  о необходимости замены уплотнителей или же устранения причин, по которым смазку «давит».

Если же было замечено, что двигатель начал работать со сбоями, потерял мощность, увеличился расход топлива, тогда нужно сделать комплексную диагностику мотора. На современных авто эта процедура выполняется при помощи специального диагностического оборудования в совокупности с визуальной оценкой, анализом шумов и т.д. Давайте рассмотрим процесс более подробно.

Начнем с того, что наличие контроллеров и развитая система электронного управления ЭСУД позволяет  быстро оценить  состояние различных систем двигателя. При этом важно понимать, что во многих случаях одной такой проверки будет мало. Для получения объективных результатов необходимо проводить целый ряд диагностических процедур.

В списке основных действий стоит выделить:

Что касается необходимых инструментов и оборудования, в рамках минимального комплекта понадобится иметь набор ключей и отверток, компрессометр, а также сканер в диагностический разъем OBD 2 (On-board diagnostics) или ноутбук/ПК со специальным софтом и переходниками для подключения.

Поверхностный осмотр ДВС, замер компрессии и давления топлива

Итак, перед началом работ следует внимательно осмотреть двигатель и подкапотное пространство. Отдельного внимания заслуживают элементы проводки, топливные шланги, патрубки и т.д.

Затем нужно проверить состояние воздушного фильтра, а также фильтра топлива. Если фильтры забиты, тогда это может оказаться причиной сбоев в работе агрегата. Параллельно проверяется уровень технических жидкостей (моторное масло, тосол, антифриз, тормозная жидкость и т.д.).

Далее нужно прогреть мотор до рабочих температур. Затем следует погазовать. Если из выхлопной трубы виден серый, сизый, синий или белый дым, тогда это может указывать на разные проблемы (нарушенное смесеобразование, проблемы со сгоранием топливного заряда, попадание ОЖ или моторного масла в камеру сгорания и т.д.).

Еще опытные специалисты всегда проверяют систему вентиляции картера. Для быстрой проверки прямо на месте достаточно отсоединить патрубок системы вентиляции картерных газов, после чего в патрубок нужно вставить немного чистой ткани. Затем мотор заводят и газуют.

В том случае, когда из патрубка летит масло или явно идет дым, тогда это может указывать на проблемы поршневых колец или неполадки самой системы вентиляции. Также в рамках диагностических процедур нужно измерить компрессию и давление топлива.

Чтобы сделать замер компрессии, потребуется выкрутить свечи зажигания на бензиновых моторах или свечи накала на дизельных. При этом также производится визуальный осмотр самих свечей. Если компрессия окажется ниже допустимой нормы, тогда высока вероятность износа ЦПГ, прогара клапана, залегания колец и т.п.

Что касается системы питания, тогда на многих бензиновых агрегатах можно замерить давление топлива в топливной рейке. Такой замер позволяет определить неисправности бензонасоса, загрязнение фильтров топлива, поломки регулятора давления.

Диагностика шумов, свистов и стуков двигателя

Для определения различных посторонних звуков оптимально иметь механический стетоскоп, при помощи которого легче установить источник. Также можно изготовить простейшее приспособление и самому. Для этого достаточно взять деревянную палку, на конце которой закрепляется жестяная или пластиковая банка. Это нехитрое приспособление также позволяет «прослушивать» мотор.

Также в процессе анализа следует внимательно изучить тональность стука (звонкий или глухой), а еще происходит ли изменение частоты и интенсивности с набором оборотов. Параллельно нужно учитывать, что посторонние звуки могут исходить не от самого ДВС, а от навесного оборудования или КПП, приводов и т.д.

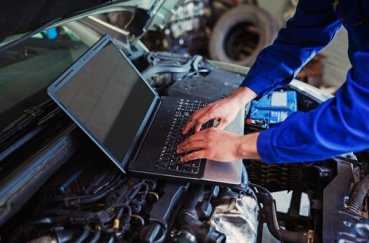

Проведение компьютерной диагностики силового агрегата

Для реализации задачи нужно обнаружить универсальный диагностический разъем. Затем через адаптер, который вставляется в указанный разъем, подключается ноутбук, ПК, планшет или смартфон. Отметим, что для самостоятельной диагностики оптимально использовать сканер-адаптер OBDII, который позволяет подключить мобильное устройство без использования проводов.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, какие параметры работы ДВС можно проверить в режиме реального времени, а также какие ошибки в работе мотора фиксирует система электронного управления.

Например, для проведения компьютерной диагностики двигателя при помощи смартфона нужен адаптер в диагностический разъем, а необходимый софт скачивается и устанавливается на устройство. После этого смартфон и адаптер синхронизируются, а полученные данные отображаются на дисплее. Единственное, нужно учитывать, что программы и оборудование могут быть как универсальными, так и предназначаться только для конкретной марки авто.

После подключения двигатель следует завести, затем нужно запустить программу диагностики. В зависимости от того, какой софт и тип сканера используется, на дисплее будут отображаться графики  и другая информация. Самое главное, это считать код неисправности двигателя, после чего код ошибки может понадобиться дополнительно расшифровать.

Как правило, таким способом выявляются неполадки электронных датчиков, сбои в работе систем и т.п. После того, как проблемный элемент был обнаружен, его также можно проверить тестером-мультиметром.  Если после замены или ремонта ошибка исчезла, тогда процедуру можно считать успешной.

Однако в тех случаях, когда проблему не удается решить самостоятельно, для проведения углубленной диагностики потребуется дорогостоящее специализированное оборудование, а также необходимо иметь профессиональные навыки и профильные знания. Вполне очевидно, что в подобной ситуации лучше доставить автомобиль на СТО.

Что в итоге

С учетом приведенной выше информации становится понятно, как проводят диагностику двигателя  и его систем своими руками. Главными плюсами такого подхода можно считать возможность контролировать состояние агрегата, а также выявить явные или скрытые неисправности до того момента, пока они не станут причиной более сложного и дорого ремонта.

Напоследок отметим, что даже если владелец не сможет самостоятельно устранить найденную поломку, самостоятельное проведение диагностических процедур во многих случаях позволяет найти причину неисправностей, что ускоряет и удешевляет общий процесс ремонта двигателя, его узлов и систем.

Читайте также

krutimotor.ru

Инструкция по проведению диагностики авто через ноутбук своими руками, видео

Все современные транспортные средства оборудуются различными электронными системами. Порой выявить неисправность того или иного узла просто невозможно без тщательной проверки автомобиля. Из этого материала вы узнаете, как осуществляется диагностика авто через ноутбук своими руками, что для этого необходимо и как все сделать правильно.

Содержание

[ Раскрыть]

[ Скрыть]

В каких случаях авто нуждается в диагностике через ноутбук?

Перед тем, как сделать диагностику транспортного средства с помощью ноутбука, нужно разобраться в том, для чего же она нужна. Диагностика представляет собой процедуру, во время которой происходит считывание кодов ошибок на различных узлах транспортного средства. Благодаря современному софту и высокотехнологичному оборудованию можно диагностировать даже небольшие изменения в работе различных систем инжектора, ходовой части или трансмиссии. И это вполне можно сделать самостоятельно.

Компьютерная проверка систем авто

Сегодня компьютерная диагностика автомобиля своими руками часто производится автолюбителями для того, чтобы перенастроить блок управления. Это делается с целью улучшения работы различных агрегатов и механизмов транспортного средства.

Благодаря использованию современного ПО и дополнительных плагинов, автолюбитель может:

  • изменить (уменьшить или увеличить) количество оборотов холостого хода;
  • изменить лямбда-характеристики, то есть отрегулировать подачу топлива;
  • при наличии плагинов можно запрограммировать интерфейс автомобильной электроники;
  • настроить автоматическую проверку при наличии неисправностей или отклонений в работе систем.

Так когда же нужно проводить самостоятельную диагностику инжектора или других систем через ноутбук?

  1. В первую очередь, это делается тогда, когда датчики на приборной панели сигнализируют автомобилисту о наличии возможных неисправностей.
  2. Также автомобилисты часто проводят эту процедуру в том случае, когда фиксируется некорректная работа различных механизмов и узлов. Проверить машину можно для того, чтобы понять, действительно ли они неисправны.
  3. В последнее время все чаще диагностика инжектора, ходовой части и трансмиссии при покупке подержанного автомобиля.
  4. Для того, чтобы снизить возможные затраты на ремонт транспортного средства. Это называется профилактическая диагностика с помощью ноутбука, ее специалисты рекомендуют осуществлять не реже, чем один раз в год. Заранее узнав о проблемах, которые есть в узлах автомобиля, вы сможете значительно сэкономить деньги.
Сканер для тестирования машины

В целом такой метод проверки электронных систем транспортного средства на наличие проблем является современным и эффективным. Ведь он позволяет точно определить все поломки и предотвратить возможные неисправности в будущем. С помощью такого метода автомобилист получает полную, а главное — достоверную информацию о состоянии всех узлов, механизмов и систем.

В каких конкретно случаях транспортное средство нуждается в проверке:

  1. Если вы заметили, что резина изнашивается неравномерно, при поворотах появился гул или стук, другие звуки, или они проявляются при движении по неровному покрытию. Также во время поворотов может быть зафиксирован снос задней или передней оси, система АБС включается срабатывает раньше, свободный ход руля увеличен. Во всех этих случаях необходима проверка подвески.
  2. Проверка инжектора осуществляется в том случае, если увеличился расход бензина, мотор долго прогревается, в целом агрегат функционирует неустойчиво, заводится с трудом. Также есть смысл проверить двигатель, если значительно снизилась его мощность, при работе возникают шумы, холостые обороты слишком высокие или низкие. В таком случае необходимо протестировать работу системы впрыска, электрической части и замерить компрессию.
  3. Тестирование трансмиссии необходимо осуществлять в том случае, если вы не можете включить одну из скоростей, если проявляются вибрации и рывки, во время переключения режимов появляется пробуксовка. Также проверка трансмиссии может быть актуально при повышенном расходе топлива или утечке жидкости и АКПП. Софт считает все коды неисправностей блока управления, проанализирует работу всевозможных датчиков и регуляторов, в частности масла и положения дроссельной заслонки.

Необходимые инструменты и приборы для диагностики

Для того, чтобы компьютерная диагностика автомобиля своими руками дала результаты, нужно правильно к ней подготовиться. Сегодня приборов для тестирования автомобильных систем огромное множество. Это обусловлено тем, что каждое современное транспортное средство компьютеризировано и рано или поздно оно будет нуждаться в диагностике. Владельцу любого авто необходимо знать, где расположен диагностический разъем, обычно он находится под приборной панелью в районе руля (автор видео — al zh).

Для тестирования лучше применять сканер. Это устройство необходимо для того, чтобы связаться напрямую с блоком управления, а также считать комбинации ошибок. При помощи сканера можно снять все необходимые показания датчиков, а также систем управления транспортным средством. Благодаря сканеру можно сделать диагностику работоспособности исполнительных узлов. Сканер нужно найти в обязательном порядке, поскольку ни одна система не сможет протестировать себя с полной точностью.

Учтите, что к каждому транспортному средству необходим специальный адаптер. Вы можете приобрести универсальное устройство, которое можно будет использовать для разных марок авто.

Если сканера у вас нет, то можно обойтись и без него, что вам потребуется:

  1. Ноутбук или компьютер. С домашним ПК будет немного сложнее. В любом случае, основным прибором является компьютер, но также протестировать авто можно и с помощью смартфона.
  2. Адаптер, который необходим для подключения к диагностическому разъему. Вам потребуется определенный адаптер конкретно для вашего авто или универсальное устройство. К примеру, устройства от компании K-Line пользуются успехом у наших автолюбителей, поскольку они позволяют подключиться к большинству отечественных и импортных автомобилей. В комплекте с адаптером должен идти специальный провод или шнур для синхронизации ноутбука и адаптера. Если шнура не будет, подключить ПК невозможно.
  3. Программное обеспечение. На просторах интернета можно найти множество различных программ. Одни из них ориентированы под определенные модели транспортных средств, другие являются универсальными. Желательно подбирать софт под конкретную марку авто, поскольку они изначально запрограммирован для работы с определенным бортовым компьютером.

Устройства и ПО

Wifi или bluetooth адаптеры

Такие адаптеры можно подключить без шнура, поскольку они предназначаются для взаимодействия с ПК или мобильным телефоном. Благодаря адаптеру можно не только произвести диагностику транспортного средства, но и следить за работой всех электронных параметров в процессе езды.

Эксплуатация такого устройства довольно проста. Гаджет подключается к диагностическому разъему транспортного средства. Затем его необходимо синхронизировать с компьютером или смартфоном при помощи беспроводной сети wi-fi или bluetooth-соединения. После синхронизации на компьютере запускается программное обеспечение, дальнейшие действия осуществляются в соответствии с инструкцией (автор видео — Pro Polo).

В настоящее время автомобильный рынок предлагает огромный ассортимент в плане выбора адаптеров. По цене и качеству, начиная от китайских устройств и заканчивая оригиналами. При покупке адаптера необходимо подбирать его конкретно под свою модель авто, таким образом вы сможете получить более точные результаты во время проверки.

С помощью Android

В целом программ для диагностики машины с помощью мобильного устройства, работающего на платформе Android, достаточно, так что проблем с выбором у вас не возникнет. Как показывает практика, большинство наших автомобилистов используют утилиту Torque Pro. По отзывам можно судить о том, что она дает наиболее точные результаты при сканировании систем.

Что касается функционала этого ПО, то он достаточно широкий:

  • демонстрация параметров авто в реальном времени;
  • полное тестирование всех систем;
  • использование GPS-трекера, чтобы вспомнить, какие действия вы уже совершали и т.д.

Помимо этого, программное обеспечение характеризуется удобным и понятным любому пользователю интерфейсом.

Через Windows Mobile или Java

В этом случае самым популярным приложением является Check-Engine. Помимо основного функционала, эта программа сразу же предлагает не только считать, но и расшифровать комбинации неисправностей. Когда ошибки будут исправлены, утилита позволит удалить их из памяти блока управления. Кроме того, программа даже будет давать подсказки пользователю, если нужно, можно будет сохранить отчет. При необходимости все коды ошибок можно будет сформировать в одно СМС-сообщение для отправки специалисту.

Рекомендации специалистов

  1. Никогда не проводите диагностику, если вы собираетесь «разобраться по ходу дела». Важно знать, что вам нужно проверить.
  2. Более точные результаты всегда дают специальные сканеры.
  3. Если вы не уверены в том, что сделаете все правильно, то доверьтесь специалисту.
  4. Никогда не стирайте из памяти ЭБУ коды ошибок, если они еще не исправлены. Код сотрется, но ошибка все равно останется.

Видео «Как диагностировать авто с помощью адаптера»

 Загрузка ...

avtozam.com

Как самому сделать диагностику автомобиля

Все большее количество водителей приходят к выводу, что нужно уметь выполнять диагностику самостоятельно. Это дает возможность не пропускать сервисное обслуживание, держать автомобиль в исправном состоянии и сэкономить на посещении автосервиса. В статье рассказывается, как самому сделать диагностику автомобиля, зачем и каким способом ее нужно проводить, прилагаются фото и видео с демонстрацией процедуры.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужна автодиагностика?

Если автомобиль начинает работать с перебоями, падает мощность, увеличивается расход горюче-смазочных материалов и т.д., необходимо найти причину неисправности и устранить ее. Современный автомобиль состоит из большого количества узлов и систем, поэтому без специальных знаний найти, в чем причина неисправности почти нереально. Приходит на помощь компьютерная диагностика, которая доступна любому автолюбителю при наличии необходимого оборудования.

Прежде чем проводить диагностику автомобиля своими руками, следует разобраться, в чем она заключается, и какие цели при этом преследуются. Во время проверки считываются коды ошибок, возникших в различных узлах и системах транспортного средства. Благодаря новейшему диагностическому оборудованию можно обнаружить даже незначительные неполадки в работе двигателя, особенно инжекторного, где задействовано много электроники.

Цель самостоятельной диагностики авто – выявление неисправностей и настройка блока управления для улучшения работы различных механизмов и систем автомобиля.

Используя диагностическое оборудование и специальное программное обеспечение, автолюбитель получает следующие возможности:

  • регулировать подачу горючего, то есть менять лямбда-характеристики;
  • если есть плагины, можно создать интерфейс электроники транспортного средства;
  • с помощью настроек автоматизировать диагностику электрики автомобиля, если возникли отклонения в работе агрегатов и механизмов.

Необходимость продиагностировать авто своими руками возникает в следующих случаях:

  1. Если на панели приборов контрольные лампочки датчиков сигнализируют о возможных неполадках в системах.
  2. Если возникает подозрение в некорректной работе агрегатов и узлов. Проверка выполняется, чтобы убедиться, что они действительно неисправны.
  3. При покупке б/у автомобиля желательно проверить работу инжектора, трансмиссии, ходовой части и других систем.
  4. Чтобы избежать затратного ремонта и держать авто в исправном техническом состоянии, выполняется профилактическая диагностика. Специалисты рекомендуют ее проводить не реже одного раза в год.

Существует ряд признаков, по которым можно сделать вывод, что следует проверить конкретную систему или узел машины:

  1. Автодиагностика инжектора выполняется при повышенном расходе топлива, неустойчивой работе двигателя, если он заводится с трудом, долго прогревается. Силовой агрегат нуждается в проверке, если снизилась его приемистость, при работе слышаться посторонние звуки, холостые обороты либо слишком высокие, либо слишком низкие. В этом случае в проверке нуждается электрическая часть, система зажигания, кроме того, следует замерять компрессию в цилиндрах.
  2. Необходимость в проверке подвески возникает при неравномерном износе резины, появлении гула или стука во время выполнения поворота, других посторонних звуков либо появление их при движении по неровной дороге. Кроме того, диагностику подвески следует выполнять, если при повороте обнаружен снос одной из осей, преждевременное срабатывание системы АБС, увеличенный свободный ход руля.
  3. Трансмиссия требует проверки, если не включается одна из передач, появляется пробуксовки, рывки и вибрации при переключении передач. Тестирование трансмиссии следует проводить при повышенном расходе горючего, утечке жидкости из автоматической коробки передач.

С помощью специального оборудования считываются коды ошибок, блок управления обрабатывает сведения о работе регуляторов и датчиков, анализируя работу всей системы или узла.

Способы проведения самостоятельной проверки

Существует несколько способов, как провести тестирование автомобиля самому. В целом их можно разделить на компьютерную и механическую диагностику.

Так как машины напичканы всякой электроникой, поэтому время от времени необходима диагностика автоэлектрики автомобиля. Исходя из потребности тестирования, современные модели машин оснащены диагностическим разъемом. Обычно его располагают около рулевой колонки. На сегодняшний день приборов для проведения тестирования большое количество. Выбор конкретного устройства зависит от модели автомобиля и возможностей покупателя.

Компьютерная диагностика:

  • считывает коды ошибок из памяти БУ;
  • расшифровывает коды;
  • квалифицирует коды на текущие и установленные;
  • позволяет получать параметры проверки двигателя;
  • осуществляет оперативный контроль систем;
  • обнуляет ошибки, стирая их из памяти;
  • позволяет делать перепрошивку (перепрограммирование) устройств.

Самый простой способ продиагнострировать транспортное средство — посредством специального сканера, который нужно подбирать согласно модели авто. Правда, есть универсальные устройства, при помощи которых можно осуществить автодиагностику своими руками. Данные приборы позволяет напрямую подключаться к блоку управления и считывать необходимую информацию.

С помощью сканера можно получить показания счетчиков, датчиков, проанализировать работу автомобильных систем и узлов. Чтобы эффективно использовать для диагностики автосканер, нужна схема электрооборудования, которую можно найти в руководстве по эксплуатации конкретной машины (автор видео — Андрей Тоскин).

Дополнительная диагностика необходима, так как блок управления не может нарисовать полную картину состояния автомобиля.

Что нужно, если отсутствует сканер?

Необходимо иметь:

  1. Устройство для отображения и обработки полученных данных: ноутбук, нетбук, планшет, компьютер. Использовать домашний ПК для диагностики сложнее, ввиду недостаточной мобильности. Вместо компьютера можно воспользоваться телефоном.
  2. Для подключения к диагностическому разъему нужен адаптер для диагностики авто. Можно приобрести адаптер, который предназначен для использования на конкретном авто, или воспользоваться универсальным устройством. Примером такого устройства является адаптер компании K-Line, который подходит для многих автомобилей как импортного, так и отечественного производства. Адаптер может подключаться к компьютеру (телефону) по Bluetooth или посредством Wi-Fi. Для подключения может еще использоваться специальный кабель для автодиагностики своими руками.
  3. Специальное программное обеспечение. Существуют программы для диагностики как определенных марок транспортных средств, так и универсальные. Желательно использовать программу для определенной марки автомобиля, так как она изначально настроена для работы с конкретным бортовым компьютером.

Для диагностики машины через телефон на него нужно установить специальное приложение. На смартфоны популярным приложением является программа Torque Pro, работающая на платформе Андроид. С ее помощью можно получать информацию о работе авто в режиме онлайн, провести его полную диагностику.

Для устаревших моделей, работающих на операционной системе Windows Mobile с поддержкой Java, рекомендуется установка программы Check-Engine. Данная программа выдает в онлайн-режиме параметры работы мотора, считывает, расшифровывает и удаляет коды ошибок из блока управления, формирует СМС сообщения с кодами ошибок (автор видео — Сделано в Гараже).

Современные устройства позволяют делать самостоятельно диагностику автомобилей через адаптер, но не стоит забывать о том, как делают механическую проверку, которая применялась на автомобилях с карбюраторным двигателем.

Она состояла из следующих операций:

  • визуального осмотра двигателя и рабочих систем;
  • проверки фильтров;
  • осмотра состояния приводных ремней;
  • измерения компрессии, давления масла, топлива, уровня рабочих жидкостей;
  • проверке состояния свечей зажигания.

Для проверки необходимо приготовить свечной ключ, компрессометр. При первичном осмотре нужно внимательно осмотреть двигатель и все магистрали, обеспечивающие его работу. О качестве работы топливной системы можно судить по выхлопным газам. Выполняя проверку работы мотора, необходимо прислушаться к звукам при его работе. Если двигатель исправен, не должно быть слышно посторонних шумов или стуков.

По акустическому шуму можно оценить состояние сопряжений при работающем моторе. При этом нужно учитывать, что валы силового агрегата вращаются с разными скоростями. Распредвал вращается в два раза медленнее коленвала.

Диагностика по акустическому шуму может выявить два вида неисправностей:

  • в цилиндро-поршневой группе;
  • в газораспределительном механизме.

Сначала выполняется общая проверка состояния двигателя, навесного оборудования, креплений и др. Чтобы качественно прослушать все шумы, автомобиль нужно разделить на зоны. Для прослушивания можно использовать автомобильный стетоскоп или деревянную трубку.

В первую очередь следует прослушать навеску. Для этого отключается насос гидроусилителя руля, генератор или помпа, снимаются все ремни. Особое внимание при прослушивании следует уделить местам трения.

Прослушивать двигатель следует в полностью охлажденном состоянии или прогретом до рабочей температуры, на различных оборотах, чтобы дать ему поработать в разных режимах. Анализируя характер и место звуков, делают выводы о наличии неисправностей. Таким образом, путем прослушивания можно выявить некоторые неисправности.

Как происходит проверка?

Порядок проведения самостоятельной диагностики двигателя автомобиля с помощью компьютера и смартфона одинаков. Отличие только в сопряжении используемых устройств.

Подключение ноутбука выполняется в диагностический разъем OBD-II, который находится рядом с рулевой колонкой или в зоне доступной для водителя. На старых моделях он может быть расположен под капотом. Причем может отличаться от OBD-II, поэтому, возможно, придется покупать специальный переходник.

Подключение к разъему диагностического оборудования выполняется через специальный адаптер и провод для диагностики автомобиля. Можно купить готовый сканер для конкретного автомобиля либо универсальный. Возможен вариант изготовления самодельного адаптера, пользуясь схемами, размещенными на разных ресурсах. При выборе автосканера нужно обращать внимание на порт подключения. Порт USB универсален, так как к нему можно подключить любой девайс.

После подключения к ноутбуку либо другому устройству, нужно запустить программу для диагностики. За исключением ELM327, у каждого диагностического устройства есть программное обеспечение, но принцип работы у них похож. Разобраться с интерфейсом просто. Запускается сканирование ошибок и выполняется их анализ. Расшифровка кодов обычно высвечивается вместе со списком ошибок.

Диагностика при помощи телефона или смартфона отличается способом подключения. Для связи используется Bluetooth или Wi-Fi. Чтобы подключиться к устройству тестирования, нужно на телефоне активировать канал связи.

После расшифровки ошибок их следует устранить. Пока не будут ликвидированы все неполадки, не стоит стирать коды ошибок из памяти блока управления. Неисправленные ошибки появятся при следующей диагностике.

Заключение

Зная, как произвести диагностику автомобиля самостоятельно, можно следить за техническим состоянием транспортного средства. Заранее определив, какие проблемы появились в работе узлов, можно вовремя делать ремонт механизмов, что продлит срок эксплуатации всего автомобиля. Современные приборы для диагностики автомобилей своими силами позволяют проверить электрооборудование, системы и узлы, что важно, так как неисправности в электронике сказываются на эффективности эксплуатации транспортного средства.

Имея все необходимое для диагностики электрооборудования автомобилей, можно при покупке новой машины, провести диагностику с помощью телефона. Это дает возможность защитить себя от обмана.

Фотогалерея

1. Диагностика через компьютер
2. Приложение для телефона Torque
 Загрузка ...

Видео «Самостоятельная диагностика автомобиля»

Данный ролик о том, как выполнять проверку автомобиля самому (автор видео — ale handro).

avtoklema.com

Компьютерная диагностика автомобиля своими руками

Компьютерной диагностикой автомобиля сейчас уже никого не удивишь, ведь мир не стоит на месте, развивается и автомобильная промышленность.

Подключение ноутбука

Сейчас новые машины буквально «напичканы» электроникой, поэтому без специального программного обеспечения и компьютера довольно сложно диагностировать неисправность, а в дальнейшем и устранить ее.

Подключение ноутбука осуществляется посредством специального кабеля и адаптера для считывания параметров системы.

Сегодня существует множество компьютерных программ, благодаря которым можно считывать и расшифровывать сообщения об ошибках, а также в режиме реального времени получать информацию о работе той или иной системы.

Проведение компьютерной диагностики – это порой единственный шанс выявить и устранить существующие неисправности.

При этом освоить азы компьютерной диагностики автомобиля своими руками может каждый желающий.

Для чего необходима компьютерная диагностика автомобиля

Главное преимущество – реальная экономия денег, времени и нервов. Если автомобиль ведет себя не так, как обычно, просто выполните проверку всех систем.

Все, что необходимо – подключить компьютер и посмотреть основные параметры. При наличии отклонений в тех или иных параметрах нужно обратиться к специалисту и решить уже конкретную проблему.

Если этого не сделать, то специалисты в сервисе могут содрать «три шкуры» и продержать автомобиль несколько дней в поисках неисправностей.

В случае самостоятельного выявления неисправности все намного проще. Вы сами определяете дефект (или хотя бы направление проблемы), осуществляете поиск специалиста по направлению (что гораздо проще сделать, чем найти квалифицированного специалиста на СТО) и говорите о причине обращения.

Несколько часов работы, и проблема устранена.

Конечно, изучение тонкостей диагностики автомобиля – это не дело пяти минут. Необходимо знать расшифровку кодов ошибок, понимать особенности работы программы, знать основные процедуры проверки и так далее.

К примеру, коды ошибок автомобилей ВАЗ.

Хотя, можно использовать возможности программы и в качестве обычного «юзера» (только для чтения ошибок). Даже это позволяет сэкономить время и деньги.

Что необходимо для проведения диагностики

Как мы уже упоминали, необходим компьютер (ноутбук), адаптер, софт и необходимая информация под рукой. Все это можно найти в интернете. Что-то придется скачать, а что-то приобрести. Давайте поговорим подробнее о каждом из элементов.

Адаптер

Адаптер представляет собой определенную микросхему, закрытую в надежном корпусе. Кабель от адаптера необходимо вставить в ком-порт ПК.

Приборы для диагностики автомобиля на рынке представлены в широком ассортименте.

Основная их задача – получение, расшифровка и передача данных от диагностического разъема автомобиля персональному компьютеру.

Компьютер может быть самым обычным – достаточно самой простой «машины» с минимальными параметрами.

Можно использовать и КПК, но для этого необходимо обзавестись специальным диагностическим разъемом.

Подбираем ПК

Что выбрать – большой персональный компьютер, «наладонник», планшет или ноутбук вы можете решать самостоятельно. Главное – удобство проведения работ. Но здесь необходимо отметить, что длинный шнур (свыше 5 метров) для диагностики не подойдет.

Кроме этого, может возникнуть необходимость снять параметры автомобиля в движении. Вот здесь уже без ноутбука сложно обойтись.

В ситуации, когда необходимо посмотреть и оценить основные параметры, в динамике нет никакой необходимости (да и большинство процедур выполняется на холостом ходу).

Бывают ситуации, когда в запуске двигателя и вовсе нет необходимости.

Как показывает практика, идеальный вариант помощника – покупка б/у ноутбука «для работы».

Никаких наворотов. Главные требования – наличие ком-порта и работоспособность. Если COM-порта нет, то можно обзавестись специальным переходником.

Как все работает

Программа для проведения компьютерной диагностики автомобиля и его двигателя отправляет сигналы через COM-порт к адаптеру и, соответственно, контроллеру автомобиля.

Контроллер, в свою очередь, отправляет ответные данные. Программа их получает, обрабатывает и выдает результаты на экран.

Обмен информации происходит по конкретному протоколу. При этом у каждого производителя протокол обмена данными может быть свой.

В большинстве случаев можно применять универсальные протоколы, к примеру, ODB-II. Но у него есть два минуса – он поддерживается не всеми автомобилями и имеет ограниченные возможности.

Стоит отметить, что программы в большинстве случаев работают с каким-то определенным протоколом (или его разновидностями).

К примеру, для тестирование машин серии VAG, к которой относится Сеат, Фольцваген, Ауди и Шкода, может производиться при помощи софта «VAG-COM«.

При этом данная программа не способна «лечить» — она лишь выводит некоторые параметры на экран. Дальнейшая обработка – это задача специалистов.

Важный момент

Информация – еще один важный элемент для успешного проведения диагностики. Не секрет, что без определенных знаний полученные данные на экране ноутбука (компьютера) ни о чем не скажут.

Необходимо понимать смысл всех представленных цифр. Поэтому потрудитесь узнать основные ошибки, требования и допустимые параметры конкретно в своем автомобиле. Это поможет быстрее сориентироваться в проблеме.

Кроме этого, не лишним будет внимательно изучить интерфейс программы, чтобы знать, что и как в ней необходимо делать.

Компьютерная и механическая диагностика ВАЗ 2115 — видео.

В любом случае самостоятельная компьютерная диагностика – это существенный шаг вперед, не только уменьшение финансовых затрат автовладельца, но и экономия его времени.

autotopik.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
