Диагностика ГБО 4 и 5 поколения, не работает ГБО? Звоните!

Установка на автомобиль газобаллонного оборудования ― единственное и верное решение для экономии денег на заправке. Помимо более низкой стоимости газ дает много других преимуществ: увеличивается моторесурс двигателя, снижается содержание вредных веществ в выхлопе.

Некоторые автовладельцы утверждают, что установка ГБО приводит к быстрому прогару клапанов на двигателе. Это происходит в случае неграмотного монтажа газового оборудования и неправильной регулировке его работы.

Никаких проблем в работе ГБО не возникает, если регулярно проводить его диагностику.

Согласно общим рекомендациям производителей ГБО первую проверку необходимо производить через 1000 км после установки комплекта. Затем каждые 10000 км.

Когда нужна внеплановая диагностика ГБО

В некоторых случаях возникает необходимость во внеплановой диагностике ГБО. Определить необходимость в посещении СТО можно по следующим признакам:

• автомобиль теряет динамику;
• затруднения с запуском;
• в салоне появился характерный газовый запах;
• увеличение расхода газа.

Если вовремя обратиться на СТО для диагностики, то удастся избежать дорогостоящего ремонта.

Как проводится диагностика

Современный комплект газобаллонного оборудования представляет собой систему впрыска газа, работа которой регулируется электронным блоком. Самым популярным и востребованным считается система ГБО 4 поколения. Современное ГБО отличается высокой степенью надежности. При грамотной эксплуатации и регулярном обслуживании работа автомобиля на газе совершенно не отличается от бензинового питания.

В большинстве случаев причиной для диагностики и ремонта ГБО является естественный износ расходных компонентов.

Диагностика ГБО проводится с использованием специального оборудования. Это так называемая компьютерная диагностика. Для этого необходимые специальные стенды. В процессе диагностики проверяется работа всех узлов и агрегатов. На основании полученной информации об отклонениях и неполадках определяется стратегия ремонта ГБО.

В процессе компьютерной диагностики ГБО используется специальный кабель с набором разъемов. С их помощью производится подключение к системе. При этом следует учитывать, что у разных марок авто прошивки электронных блоков отличаются. Также и тип комплекта ГБО может быть разным. Это говорит о том, что собственными усилиями без помощи специалистов провести диагностику и ремонт ГБО в условиях гаража невозможно. Подобные попытки, как и самостоятельная диагностика, могут закончиться полным выходом из строя газобаллонного оборудования.

Преимущества диагностики ГБО на СТО:

• возможность точной регулировки расхода горючего;
• считывание, грамотное определение и устранение ошибок в электронном управлении ГБО;
• выявление потенциальных неисправностей в газовом оборудовании;
• экономия денежных средств и времени.

Регулярная диагностика ГБО — это самый надежный способ долгой и безаварийной эксплуатации автомобиля.

Основные неисправности, выявляемые в процессе диагностики ГБО

Помимо компьютерной диагностики ГБО производится визуальный осмотр состояния оборудования.

Редуктор-испаритель. Для этого агрегата может возникать проблема с промерзанием зимой. Проблема может крыться в неправильном подключении к системе охлаждения. Также могут повредиться мембраны, и тогда редуктор будет пропускать газ. Из-за ненадежного крепления редуктора трубки, подсоединяемые к нему, будут со временем ломаться. На эти нюансы нужно обращать пристальное внимание.

Газовые фильтры. Регулярная замена фильтров даст возможность поступлению в систему чистого газа. Тем самым комплект ГБО будет работать без сбоев. Из-за сильной засоренности фильтра подача газа может вообще прекратиться.

Состояние газовой магистрали. Из-за нарушения герметичности соединений образуется утечка газа, за счет чего в салоне появляется характерный запах. Выявленные в процессе диагностики ГБО повреждения соединений ремонтируются путем замены отдельных элементов магистрали или уплотнителей.

Мультиклапан. Отказ в работе мультиклапана может быть связан с зависанием поплавка или выходом из строя датчика. И-за этого не отслеживается уровень газа.

Клапан аварийного сброса. Может пропускать газ. Такая поломка может привести к очень плохим последствиям. С такой неисправностью дальнейшая эксплуатация ГБО крайне нежелательна.

Электромагнитный клапан, расположенный на газовом баллоне. Из-за поломки этого клапана может полностью прекратиться подача газа в систему.

Магистральный клапан. Для магистрального клапана характерен целый список возможных поломок: поломка пружины, повреждение корпуса, перегорание катушки, заклинивание поршня.

Обращаясь для диагностики ГБО на СТО “ГАРАНТ-ГАЗ” вы получите квалифицированное обслуживание и грамотную консультацию специалистов.

Диагностика ГБО

Цены на бензин постоянно растут и облагаются новыми акцизами. Но без автомобиля в нашей стране с её огромными расстояниями и слаборазвитой транспортной системой просто нельзя. Поэтому многие автолюбители хотят сэкономить на своем автомобиле. Одним из способов достижения солидной экономии является установка газового оборудования. Цена на газ всегда ниже, чем на бензин, и каждый километр, пройденный на газе, в среднем обходится на 30-50% дешевле.

Установка газового оборудования является одним из способов экономии

Содержание

• 1 Состав ГБО
• 2 Установка и настройка ГБО
• 3 Обслуживание ГБО
  • 3.1 Основные неисправности и диагностика ГБО
  • 3.2 Диагностика ГБО и его настройка с помощью программы

Состав ГБО

На данный момент на рынке представлены различные поколения ГБО, всего их шесть. Первые два поколения разработаны для карбюраторных двигателей и не имеют электронной начинки. Остальные же поколения были разработаны для инжекторных двигателей и с каждым поколением усложнялись все больше, как и двигатели внутреннего сгорания.

В России самым распространенным является газобаллонное оборудование четвертого поколения.

Оно включает в себя следующие части:

1. Газовый баллон. Это емкость для хранения запаса топлива. Баллоны для метана и пропана-бутана отличаются.
2. Мультиклапан. Это устройство располагается прямо на баллоне и делает возможным извлекать газ или же, наоборот, — заполнять баллон. На него же монтируются защитные устройства для аварийного сброса газа.
3. Устройство для заправки газа. Поскольку газ может быть жидким только под огромным давлением, просто залить его не выйдет, поэтому для заправки монтируется специальное устройство.
4. Магистраль высокого давления. Это трубопровод, по которому газ попадает в двигатель.
5. Редуктор-испаритель. Служит для возвращения газа к его нормальному состоянию.
6. Газовые форсунки. Служат для подачи газа в двигатель, отличаются от бензиновых.

   Газовые форсунки нужны для подачи газа в двигатель

7. Электромагнитный клапан для бензина. Перекрывает подачу бензина при езде на газе.
8. Электромагнитный клапан для газа. Перекрывает подачу газа при езде на бензине.
9. Дополнительные датчики. Нередко для нормальной работы двигателя требуется установка дополнительных датчиков.
10. Электронный блок управления. Управляет комплектом ГБО и смешивает правильную смесь.
11. Соединительные и крепежные элементы.
12. Переключатель вида топлива. Просто кнопка, которая монтируется в салон автомобиля.

Установка и настройка ГБО

Установка газового оборудования производится в сертифицированном сервисе опытными профессионалами. Только так можно достичь надежности, безотказности, безопасности и стабильности работы автомобиля на новом виде топлива.

Настройка и регулировка также должна производится профессионалами. Неправильно настроенный комплект ГБО серьезно скажется на ресурсе и работе двигателя, расход может стать выше, чем на бензине, динамика автомобиля пропадет, и двигатель может сломаться.

Обслуживание ГБО

Газобаллонное оборудование – это новая система в автомобиле, и она потребует к себе внимания.

Обслуживание ГБО

Обслуживание ГБО подразумевает следующие операции:

Удаление царапин на кузове автомобиля без покраски.

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ!
Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

Читать далее >>

1. Заправка баллона газа.
2. Слив конденсата. Из-за температуры газа в системе постоянно образуется конденсат, который необходимо сливать через каждую третью заправку.
3. Очистка комплекта от грязи и пыли.
4. Очистка медных трубок и магистралей. В них накапливается грязь, и им требуется обслуживание. Раз в два года требуется очистить все элементы ГБО.
5. Замена расходных материалов: фильтров тонкой и грубой очистки, раз в месяц — мембран на редукторе. Фильтры обычно меняются раз в 10000 километров пробега или вместе с заменой масла в двигателе. Мембраны на редукторе обычно «устают» через 1-2 года эксплуатации.
6. Контроль соединений комплекта ГБО и их герметичности производится раз в полгода, при необходимости они подтягиваются.
7. Контроль креплений комплекта ГБО. Особенно это касается жестких металлических трубок, если элемент, который к ним закреплён, расшатан – они могут обломаться, поэтому все должно быть закреплено жестко.
8. Регулировка и настройка ГБО. Для инжекторов и для карбюраторов производится по-разному. Для карбюраторных двигателей процедура похожа на настройку самого карбюратора – смесь настраивается с помощью регулировочных болтов.

   Настройка ГБО для инжекторов и для карбюраторов производится по-разному

   Для инжекторных двигателей для этих целей применяется программное обеспечение, компьютер подключается к электронному блоку управления газового оборудования.

9. Обслуживание и регулировка зазоров клапанов двигателя при работе на газе должны осуществляться своевременно.
10. Контроль проводки автомобиля. Утечка газа в подкапотное пространство и искра от неисправной проводки – это очень плохое сочетание, которое приведет к возгоранию автомобиля или даже взрыву.

Обслуживание ГБО несложное, и его можно производить своими руками.

Основные неисправности и диагностика ГБО

Редуктор-испаритель. Самая распространенная проблема с редуктором испарителем – его перемерзание. В этом случае необходимо смотреть подключение к системе охлаждения автомобиля. На втором месте идет повреждение мембран, тогда редуктор пропускает газ. Плохое крепление может привести к тому, что трубки, подключенные к нему, сломаются. Если редуктор давно не чистили – он мог засориться. Раз в два года необходимо делать его ревизию и менять вышедшие из строя элементы.

Фильтры. Засорение фильтра приводит к тому, что газ перестает поступать в систему.

Фильтр нужен для поступления газа в систему

Повреждение соединений или газовой магистрали. Как и любое нарушение герметичности в системе газового оборудования, это приводит к утечкам газа и появлению его запаха в салоне. Утечка газа определяется намыливанием, далее следует разборка элемента, его повторный монтаж, замена уплотнителя или самого элемента в случае, если его невозможно починить.

Мультклапан. Зависание поплавка или обрыв датчика количества газа приводят к тому, что уровень газа не отслеживается.

Поломка скоростного клапана. Газ в систему не подается, или его у него слишком маленький расход.

Клапан аварийного сброса. Не работает или пропускает газ. Очень опасная поломка, которая может привести к печальным последствиям. Выход из строя запорной арматуры, облом штока или вентиля означают, что ГБО эксплуатировать нельзя.

Электромагнитный клапан на баллоне. Пропускает или не пропускает газ, необходимы ремонт или замена.

Магистральный клапан. Обрыв цепи, выход из строя катушки, заклинивание поршня, обрыв или ослабление пружины, трещины на корпусе, повреждение резьбы могут привести к отказу клапана или потере герметичности.

Магистральный клапан ГБО

Если запах газа проявляется только при включенном зажигании, это свидетельствует о поломке магнитного клапана второй ступени, он ремонтируется или меняется.

Устройство для заправки газа. Поломка корпуса, утеря или поломка крышки, поломка защитного клапана не позволят заправить баллон. Клапан должен издавать характерный щелчок.

Перегорание предохранителей. Неисправная проводка в системе ГБО может привести к перегоранию предохранителей и отказу работы электрической части ГБО.

Загрязнение трубопроводов, их повреждения. Газопровод может быть загрязнен до такой степени, что газ пройти по нему просто не сможет.

Если механическая часть комплекта газобаллонного оборудования в порядке – стоит приступить к диагностике электрической части и датчиков. Это проще сделать с помощью программы.

Диагностика ГБО и его настройка с помощью программы

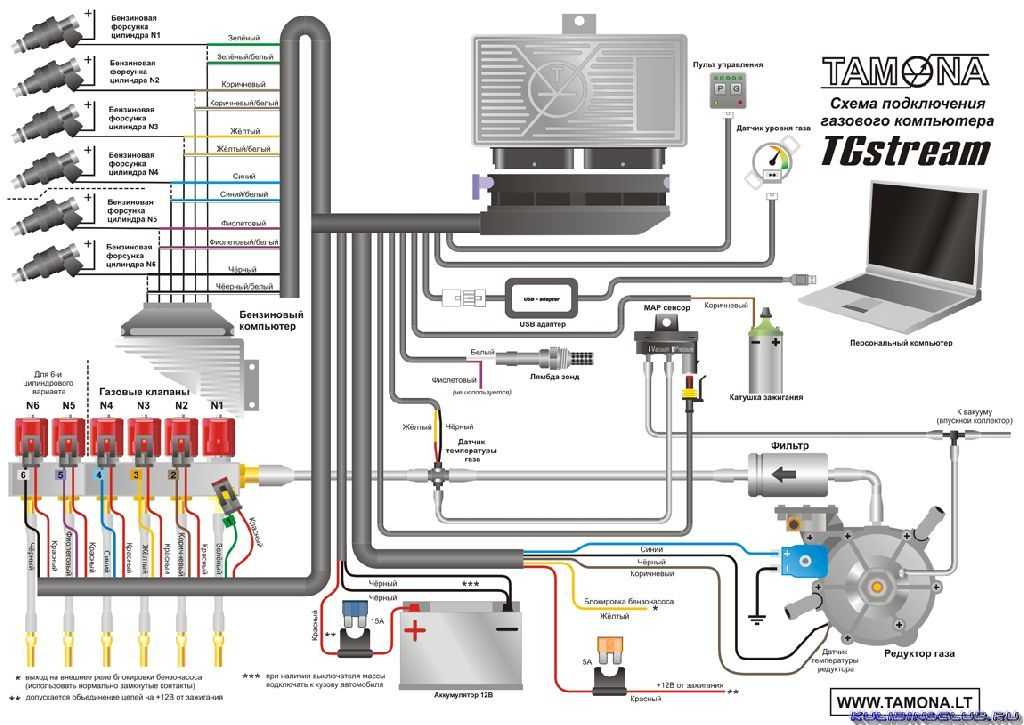

Системы газового оборудования четвертого поколения (например, Ловато, Тамона и Stag) имеют свою систему диагностики, настройки и компьютерную программу. Каждый производитель ГБО стремится нажиться на поставках оборудования и продает такие кабели для проведения компьютерной диагностики и настройки отдельно и совсем недешево. И они не универсальные.

Изготовить универсальный кабель для диагностики и настройки своими руками вполне реально

Большая часть кабелей для диагностики и настройки газового оборудования Ловато, Тамона и Stag очень похожи и за редким исключением выполнены на базе двух типов разъемов: восьми- и четырехпиновом. Причем, кабели эти различаются только разъемом, распайка же внутри кабеля обычна идентична. Это было сделано, чтобы для каждого комплекта покупали свой кабель. Однако изготовить универсальный кабель для диагностики и настройки своими руками вполне реально.

Стоит начать с определения типа питания при помощи мультиметра. Некоторые комплекты ГБО начинают работу только при включённом зажигании. Необходимо найти плюс и минус.

Для работы комплектов ГБО Ловато, Тамона и Stag с программой подойдут разъёмы от Волги или Лады с четырьмя контактами.

Для перехода проводов на USB интерфейс необходимо будет приобрести адаптер K-L-Line или аналогичный. Все ГБО работают на базе порта RS-232, который в современные компьютеры не устанавливаются, необходимо будет подключить его через USB адаптер. Распайки и распиновки интерфейсов USB, RS-232 и конкретного комплекта ГБО можно найти в интернете.

Для того чтобы изготовить диагностический кабель для диагностики ГБО, вам понадобятся

• схемы распайки кабеля для диагностики и настройки USB адаптера;
• кабель от телефона или USB адаптер;

разъем от Волги или Лады с четырьмя контактами;

Для изготовления диагностического кабеля понадобится паяльник

• паяльник;
• изолента;
• термоусадочная трубка;
• тонкий четырехжильный кабель.

Можно просто купить готовый адаптер для диагностики и настройки. Самые новые разработки позволяют подключать систему ГБО к смартфонам и планшетам на базе системы Андроид.

После того, как кабель готов, можно установить программу для настройки и диагностики ГБО и драйверы для того чтобы USB адаптер заработал правильно и определился. Адаптер проверяется без подключения к автомобилю – если все в порядке, то можно подцепить и ГБО.

Если ГБО не определяется программой, то тут возможны два варианта:

— Неправильная распайка кабеля. В этом случае её необходимо проверить и переделать, если необходимо.

— Не определился USB адаптер. Дело может быть в системе, драйвере или адаптере. Некоторые китайские адаптеры просто не работают.

После того как программа работает и видит установленный комплект газового оборудования Stag, можно приступать к настройке и запуску программы. В большинстве программ есть функция автокалибровки, которая сможет правильно выполнить большую часть операций, для того чтобы оборудование Stag работало нормально.

Настройка комплекта газового оборудования Stag-300 Plus

Но в большинстве случаев ручная настройка при помощи программы все-таки не помешает. Не все комплекты ГБО Stag сразу будут адекватно работать во всех режимах. Ручная настройка по оборотам помогает достичь оптимальной работы. Компьютер с помощью программы определит оптимальный состав смеси, параметры зажигания и другие. Эту же операцию можно проделать прямо во время движения автомобиля на разных скоростях, при ускорении и движении в горку. Для этого понадобится напарник, один будет вести автомобиль, второй — производить в это время настройку ГБО Stag с помощью программы.

Автор: А. Копылов
