Диагностика технического состояния производственного оборудования

Содержание

01Подготовительный этап — составление перечня дефектов

02Второй этап — определение объектов диагностики

03Третий этап — контроль параметров

04Методика анализа измерений

05Отчет о состоянии оборудования: как выглядит

Сбои в работе промышленного оборудования — частое явление. Поиск способов их предотвращения, контроль технического состояния узлов и систем требуют своевременной диагностики, сбора, быстрого анализа результатов. Чем они точнее, тем ниже вероятность аварийных ситуаций.

В системе мониторинга промышленного оборудования «Диспетчер» функция диспетчеризации простоев идет в базовом MDC в коробке. Она обеспечивает постоянное измерение диагностических параметров. Анализ этих измерений совмещается с применением устройств контроля и прогнозирования внештатных событий. Пользователь получает отчет с прогнозом остаточного ресурса оборудования. В результате предприятие может формировать план технического обслуживания и ремонта по фактическому состоянию агрегатов. Эксплуатационные потери и затраты снижаются.

Подготовительный этап — составление перечня дефектов

Чтобы понять, какие дефекты несут наибольшую опасность, необходимо составить полный перечень станков, узлов, блоков. А затем учитывать, какое именно оборудование выходило из строя.

В АИС «Диспетчер» используются следующие справочники:

• типовых узлов — содержит электроприводы, электронные устройства управления и т.п.;
• технологических параметров — описывает геометрические параметры, по которым определяется точность оборудования. Параметрические сбои определяют в процессе контроля за перемещением формообразующих узлов;
• групп оборудования — соотносит наборы техпараметров с группами оборудования;
• оборудования — каждая позиция состоит из двух вкладок: технические данные — составные части станков, технологические данные — их параметры.

В «Диспетчере» в «Журнале заявок» фиксируются все случаи, когда агрегат был неисправен. Вкладка «Ремонтный случай» содержит информацию о том, что повлекло остановку, как ее устраняли, сведения о ремонте.

Второй этап — определение объектов диагностики

После того, как были определены наиболее опасные неисправности, составляется перечень объектов для контроля. Например, у станков с ЧПУ — это направляющие, муфты, валы, ШВП, шпиндели.

Необходимо следить и за тем, насколько стабильны параметры агрегатов. Поэтому объектами диагностики будут следующие характеристики:

• вращение шпинделя;
• позиционирование осей;
• их взаимная перпендикулярность.

Для каждой детали определяют диапазон значений, который описывает штатное техническое состояние. Лучше выбирать те параметры, которые меньше зависят от режима работы, а больше — именно от дефектов. Если задано несколько, то результат нужно определять по первому вышедшему за пределы нормы.

На практике это выглядит так: параметру присваивается положительное числовое значение. Чем оно выше, тем больше вероятность аварийной ситуации. Затем определяют пороговые значения или уровни контроля:

• норма — агрегат в штатном состоянии;
• уровень предупреждения — возможно в скором времени понадобится ремонт;
• уровень аварии — оборудование в любой момент может сломаться.

Третий этап — контроль параметров

Промышленное оборудование состоит из узлов разных видов — электронных, механических, электромеханических. Для контроля используют следующие методы:

• вибрационная диагностика. Применяется для механизмов, которые совершают вращательные движения. В АИС «Диспетчер» есть специальный раздел, который позволяет подключиться к системам приборов, произведенных SKF, IFM, Вибробокс, ВАСТ, Диамех, Висом;
• измерение температуры, тока, шума, усилия зажима шпинделя;
• система Renishaw ballbar QC10 и QC20W диагностирует круговую траекторию;
• лазерный интерферометр применяют для оценки точности и последующей калибровки станка.

Получать и измерять диагностические параметры можно разными способами. В «Диспетчере» это реализовано следующим образом:

• от станков, которые подключены к системе мониторинга, как напрямую, так и аппаратно;
• от дополнительных приборов, которые установлены на агрегатах. Используются интерфейсы RS-232, RS485, Ethernet. Протокол можно выбрать стандартный или специальный, разработанный «Диспетчером»;
• с переносных диагностических устройств.

Методика анализа измерений

В процессе диагностики, расчета надежности и остаточного ресурса оборудования используют два метода — мониторинговый и диагностический.

Мониторинговый — основной. Параметры для диагностики загружаются на сервер. Затем формируются тренды изменений, составляется прогноз. Далее рассчитывается время, за которое будут достигнуты пороги уровней «Предупреждение» и «Авария». Задают период перерасчета тренда. Прогноз выдается в станкочасах и может меняться в зависимости от полученных результатов анализа.

В диагностическом методе используются устройства, самостоятельно анализирующие параметры. Если значение «Норма» превышено, то они вычисляют время достижения двух других порогов и передают информацию на сервер.

В АИС «Диспетчер» в «Справочнике оборудования» указывают все детали, узлы, блоки, которые необходимо контролировать. Затем задают параметры, с указанием способа получения и методом анализа. Уровень «Норма» выражается абсолютным значением, а «Предупреждение» и «Авария» — в процентном соотношении от нормы. Пороговые значения берутся из ГОСТов или определяются экспериментально. Позже можно будет внести правки самостоятельно.

Все переносные приборы регистрируют в «Справочнике переносных диагностических приборов». Там же указывают контролируемые параметры. Полученные результаты вводят вручную или загружают файлом.

Вся собранная техническая информация ложится в основу отчета, который показывает, насколько станок надежен. Дается прогноз по ресурсу оборудования. На основе этих данных предприятие формирует план ТО.

Отчет о состоянии оборудования: как выглядит

Отчет — это таблица, на которой отображены объекты диагностики (станки) и параметры, по которым они контролируются. Клетки-пересечения закрашиваются в разные цвета, в зависимости от того, какой уровень превышен:

• желтый — «Норма»,
• коричневый — «Предупреждение»,
• красный — «Авария».

Внутри клетки фиксируется дата первого превышения параметра. Если параметры соответствуют заданным, то в клетку вписывают процент их изменения по отношению к первоначальному значению.

Контекстно-чувствительная динамика — способ получить наглядное представление о проблемах на конкретном узле оборудования. Все отчеты предусматривают получение информации в таком виде. Названия станков кликабельны. Происходит переход к кинематической схеме станка, на которой указаны дефекты. Если кликнуть на «Объект диагностики», то отобразится график изменений конкретного параметра.

Отчет можно сформировать и по анализу остаточного ресурса оборудования, в клетках он указывается в часах.

Специалисты ГК «Цифра» установили, что предприятия, пользующиеся АИС «Диспетчер» интересуются функцией диспетчеризацией простоев. Мы ждем ваших мнений, пожеланий и вопросов. Сотрудничество в этой сфере поможет усовершенствовать систему прямо в процессе разработки.

Подпишитесь на нас в Telegram и ВКонтакте, чтобы быть в курсе новостей

Диагностика оборудования | СервисТЕХ

Описание

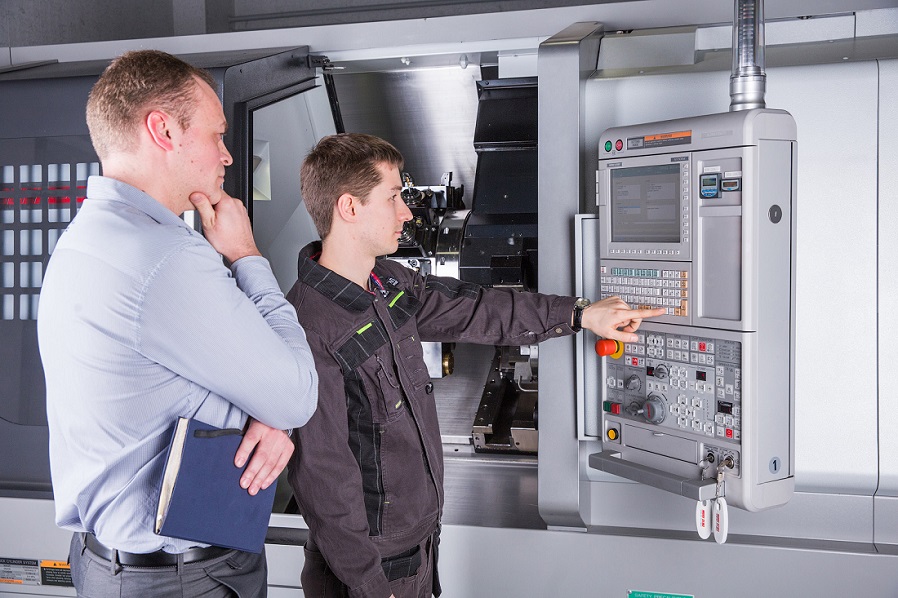

В наше время диагностика станков с ЧПУ — самый сложный процесс в поиске неисправности и последующего его устранения.

Многообразие технических решений и стандартов исполнения, реализованных на уровне электроники со стороны ведущих производителей и конструктивных компонентов механических узлов станкостроителя усложняют диагностику, и влияют на время реакции при проведении диагностики, усложняя процесс в поиске текущей неисправности с последующим его устранением или ремонтом.

Технически диагностика представляет собой универсальный подход в определённом комплексе работ, характеризуя диагностику как направление на установление и анализ признаков неисправностей, давая оценку состояния различных систем управления при выявление проблем, а также формирования путей их решения.

Надёжность оборудования выражена в безотказной работе и высокой точности обработки. Но она имеет свой ограниченный срок работоспособности. Это связанно не только с износом оборудования за весь период работы до капитального ремонта. На первых этапах диагностики необходимо выявить системные проблемы, обусловленные характером взаимодействия смежных узлов, с учётом уникальности конструктивных особенностей оборудования при различной структуре их взаимодействия между собой. Оперативный анализ изучения поведения оборудования в целом, системное отклонение технологического процесса и периодические сбои электроники необходимо проверять на первоначальной стадии диагностического исследования.

Основным требованием к диагностике является определение причин возникновения аварии, произошедшей в системе и отклонений ее параметров от норм и допусков оборудования как следствие.  В основном неисправности и их причины не всегда и не обязательно совпадают с учётом изменяющегося технического состояния оборудования.

При общем характере поведения различного типа современного оборудования необходимо проводить причинно-следственный анализ. Данный анализ может указывать на этапы возникновения нарушений во временной составляющей процессов подводящих к серьёзным последствиям аварии.

Исследование причин нарушений нормального состояния системы управления при различных способах решения возникающих проблем, которые привлекают внимание при изучении причин нарушений работоспособности оборудования, является необходимым условием результативности диагностического исследования, определяя влияние текущих причин.

          Диагностика станков с ЧПУ позволяет решить следующее:

• определить состояние системы управления и подчинённых устройств в замкнутом контуре управления с учетом смежных по контролю различных подчинённых потоков управления;
• определение зависимости выхода компонентов и узлов оборудования «причина-следствие», более раннее определение выхода из строя узлов и компонентов управления;
• при системном характере поведения причин сбоя оборудования, определение нарушений взаимодействия компонентов управления;
• статистика причин, вызывающих нарушения в системе управления и принятие решений для исключения нарушений работы оборудования;
• учесть и исследовать из множества причин, влияющих на нарушения работоспособности оборудования, и принять наиболее правильные решения для последующего их исключения;
• определить возможные альтернативные варианты решения в направлении восстановления, исходя из сложившейся структуры взаимодействия элементов системы управления;
• при принятии решений оценить возможные последствия с точки зрения эффективности при восстановлении работоспособности в целом;
• выделение ключевых проблем и основных причин, вызывающих проблемную ситуацию на оборудовании

Оборудование

Для проведения исследований, определения технических параметров применяется Оборудование

Виды работ

Для определения стоимости диагностики, вы можете указать работы из списка в соответствии с примером:

Загрузить перечень работ по Диагностике

• Выезд специалиста с использованием мерительного инструмента;
• Выезд специалиста с использованием телескопической измерительной система Ballbar Renishaw;
• Выезд специалиста с использованием интерферометра.

Длительность работ:

• Диагностика механических узлов — от 1 дня и более, в зависимости от задачи;
• Диагностика ЧПУ — от 2 дней и более, в зависимости от задачи.

Стоимость

С ценами на услуги можно ознакомиться в разделе Стоимость услуг

Образец договора

По ссылке представлен образец договора на проведение диагностических работ

Комплексный отчет

По желанию заказчика по окончанию диагностических работ может быть составлен Комплексный отчет по проведенным работам

Медицинское диагностическое оборудование, типы и применение

Медицинское диагностическое оборудование используется для обнаружения и диагностики заболеваний. Наиболее распространенным типом медицинского диагностического оборудования является стетоскоп, который используется для прослушивания внутренних звуков тела. Другие примеры включают мониторы артериального давления, пульсоксиметры, электрокардиографы (ЭКГ), электроэнцефалографию (ЭЭГ), ультразвуковое исследование (УЗИ) и рентгеновские аппараты.

Диагностическое оборудование — это вид медицинского оборудования, используемого для диагностики состояния здоровья. Диагностические устройства могут быть простыми, такими как отоскоп для осмотра ушей, или сложными, такими как аппараты магнитно-резонансной томографии (МРТ). Диагностические устройства используются для выявления и мониторинга заболеваний и оценки тяжести травмы или болезни. Диагностическое оборудование включает в себя широкий спектр медицинских инструментов, используемых в клинической практике.

Однако в этой статье мы обсудим медицинское диагностическое оборудование, его различные типы и подкатегории, а также важность медицинского диагностического оборудования и его использования.

Что такое медицинское диагностическое оборудование?

Медицинское диагностическое оборудование используется для медицинской диагностики пациентов. Медицинская диагностика – это метод определения причины болезни или травмы. Он часто основан на признаках и симптомах и может включать исследование организмов и биологических жидкостей. Однако, чтобы полностью понять медицинское диагностическое оборудование, мы должны сначала понять медицинский диагноз в его собственном смысле.

Процесс распознавания того, какое заболевание или состояние вызывает у человека симптомы и признаки, называется медицинской диагностикой. Термин «диагностический» чаще всего используется в медицинском контексте. Информация, необходимая для постановки диагноза, обычно собирается из истории болезни пациента и физического осмотра. Во время процесса часто выполняются одна или несколько диагностических процедур, таких как медицинское обследование.

Таким образом, медицинское диагностическое оборудование — это устройства, которые позволяют проводить диагностические процедуры или помогают им. С другой стороны, диагностическая процедура может выполняться врачом, физиотерапевтом, стоматологом, ортопедом, окулистом, практикующей медсестрой, ученым-медиком или помощником врача, среди прочих.

Таким образом, диагностическое медицинское оборудование и расходные материалы помогают клиницистам оценивать и наблюдать многочисленные элементы состояния здоровья пациента для постановки диагноза. После постановки диагноза врач может порекомендовать подходящий план лечения.

Типы медицинского диагностического оборудования с примерами

По мере развития медицинских технологий, скорее всего, появится больше медицинского оборудования. Существует несколько типов медицинского диагностического оборудования, некоторые из которых разделены на подкатегории, перечисленные ниже.

1. Клиническое/лабораторное диагностическое оборудование

Клиническое диагностическое оборудование используется для выявления признаков здоровья и заболеваний. Эта медицинская технология используется для постановки диагноза на основе лабораторных отчетов или результатов анализов, а не личного осмотра пациента. Например, правильный диагноз инфекционных заболеваний обычно требует анализа признаков и симптомов, результатов лабораторных анализов и характеристик возбудителя.

Некоторыми предикторами болезненного состояния являются метаболические маркеры (химический анализ крови), такие как глюкоза, мочевина и калий. Маркеры заболеваний щитовидной железы, функциональные пробы печени, сердечные заболевания, показатели сердечного приступа и т. д. Примеры некоторого клинического диагностического оборудования;

• Термометр
• Электрокардиографы
• Стетоскопы
• Сфигмоманометры
• Хроматография
• Клиническая центрифуга
• Счетчик клеток
• Клинический лабораторный инкубатор
• Гематологические анализаторы.

2. Радиологическое диагностическое оборудование

Для постановки диагноза используются результаты медицинских визуализирующих исследований. Это устройство позволяет медицинским работникам просматривать компоненты вашего тела. Ниже приведены наиболее распространенные типы диагностических рентгенологических исследований:

• КТ-ангиография — это тип компьютерной томографии (КТ), часто известный как компьютерная аксиальная томография (КТ).
• Рентгеноскопия верхних отделов желудочно-кишечного тракта, а также ирригоскопия
• Магнитно-резонансная томография (МРТ) и магнитно-резонансная ангиография (МРИА) — два типа МРТ (МРА)
• Маммография
• Исследования ядерной медицины включают сканирование костей, сканирование щитовидной железы и стресс-тесты сердца с таллием.

Примеры некоторого радиологического диагностического оборудования

• Рентгеновские аппараты
• Магнитно-резонансная томография
• Ультразвуковые сканеры
• Маммография
• Сканирование костей
• Эхокардиография
• Функциональная магнитно-резонансная томография
• Магнитно-резонансная ангиография
• Томография

3.

Оборудование для диагностики тканей

Для постановки диагноза с помощью этого диагностического оборудования используются макроскопический, микроскопический и молекулярный анализ тканей, таких как биопсии или полные органы. Патологоанатом, например, использует исследование тканей, чтобы поставить окончательный диагноз рака. Примеры некоторого оборудования для диагностики тканей

• Наборы антител Реагенты Зонды Инструменты
• Сканер системы окрашивания препаратов
• Система обработки тканей
• Процессор ThinPrep Genesis и т. д.

4. Оборудование для самодиагностики

Это диагностические инструменты для выявления медицинских проблем в собственном теле. Простые болезни, такие как вши и кожные ссадины, а также общие недомогания, такие как менструальные боли, головные боли и простуда, с большей вероятностью будут диагностированы самостоятельно. Самодиагностика является относительно регулярным явлением. Примеры медицинского оборудования для самодиагностики;

• Экспресс-набор для самотестирования на ВИЧ
• Набор для самотестирования на беременность
• Набор для экспресс-тестирования на COVID-19 и т. д.

Другие включают:

• Дифференциальное диагностическое оборудование
• Оборудование для пренатальной диагностики
• Ретроспективное диагностическое оборудование

Использование медицинского диагностического оборудования

Диагностика в смысле диагностического метода – это попытка разделить состояние человека на отдельные категории, которые позволяют медицинским работникам принимать решения о лечении и прогнозе. В результате диагностическое заключение часто выражается в терминах болезни или других недомоганий.

Диагностическое оборудование, с другой стороны, не всегда используется для решения медицинских проблем. С другой стороны, диагностический метод не всегда влечет за собой выяснение этиологии интересующего заболевания или состояния, т. е. того, что вызвало заболевание или состояние.

Эта информация может улучшить лечение, определить прогноз или предотвратить рецидив заболевания или состояния в будущем. Первым шагом в медицинской диагностике с помощью диагностического оборудования является выявление медицинской проблемы. Показания включают:



• Обнаружение любого отклонения от того, что считается нормальным, например, того, что можно охарактеризовать с точки зрения анатомии. Знание того, что является нормальным, и сравнение текущей ситуации пациента с этими нормами может помочь определить конкретное отклонение пациента от гомеостаза и степень отклонения, что может помочь количественно определить показания для дополнительной диагностической обработки.



• В дополнение к ранее предоставленной информации дальнейший сбор данных может включать вопросы истории болезни (возможно, от других лиц, близких пациенту), медицинский осмотр и другие диагностические процедуры.



• Усовершенствованное медицинское оборудование, созданное квалифицированными специалистами, обеспечивает безошибочное отображение и большую точность, обеспечивая прибыльность и эффективность современного отделения здравоохранения.



• Эти устройства позволяют специалистам по обслуживанию населения делать более точные и тщательные определения и обеспечивать лучшее лечение своих пациентов.

Заключение

Медицинское диагностическое оборудование используется для определения причины болезни или травмы пациента. Он предоставляет врачам данные, необходимые им для постановки диагноза и выбора вариантов лечения. Медицинские диагнозы пациентов ставятся на медицинском диагностическом оборудовании. Способом определения источника болезни или травмы является медицинская диагностика. Он часто основывается на показаниях и симптомах и может включать исследования организма и биологических жидкостей.



Лучшая диагностика строительной и сельскохозяйственной техники — дизельные ноутбуки

Делиться:

10 февраля 2021 г. Ангаэли Лалл-Бутчер

Чтобы максимально облегчить техническим специалистам Diesel поиск первоклассных диагностических инструментов послепродажного обслуживания для строительной и сельскохозяйственной техники, компания Diesel Laptops собрала видеоролики о двух самых продаваемых инструментах: TEXA IDC5 и Cojali Jaltest.

Эти диагностические инструменты в сочетании с нашими эксклюзивными информационными приложениями по ремонту внедорожной техники DTC Solutions Off Highway и кодами неисправностей оборудования позволяют быстро привести машину в рабочее состояние. Давайте начнем.

Диагностические инструменты

COJALI JALTEST

TEXA IDC5

Почему они нам нравятся?

Что больше всего впечатляет в обоих этих вариантах программного обеспечения, так это их совместимость. И TEXA IDC5, и Cojali Jaltest обеспечивают надежный двунаправленный охват более 80 марок строительной и сельскохозяйственной техники, а также промышленных двигателей. Конкретные марки/модели, о которых идет речь, немного различаются, поэтому это будет решающим фактором, определяющим, какое программное обеспечение подходит для вашего конкретного автопарка.

Это мощные инструменты, которые действительно идут ноздря в ноздрю с точки зрения функциональности. Оба дают пользователям возможность выполнять команды уровня дилера, читать/очищать коды, проверять систему, просматривать/изменять параметры, выполнять техническое обслуживание и калибровку и многое другое.

В отличие от большинства диагностических программ, за эти опции не взимается обязательная ежегодная плата. Это огромно. Обновления программного обеспечения включены в течение первого года. После этого выбор за вами. Если вас устраивает покрытие, вы можете оставить инструмент как есть и продолжать использовать его в текущей версии. Если вы хотите продолжать получать обновления и техническую поддержку, существует необязательная плата.

Программное обеспечение можно найти в диагностических наборах для ноутбуков Diesel. Эти комплекты поставляются с предустановленным программным обеспечением по вашему выбору, основными кабелями, необходимыми для подключения, обучением и технической поддержкой, поэтому начать работу с этим комплектом невероятно просто. Как вы видели в видеороликах, этот набор может многое. Посмотрите это видео распаковки, чтобы получить представление о том, чего ожидать, когда вы получите комплект, что входит в комплект и как его настроить.

Информация по ремонту

 DTC Solutions Off-Highway Edition / Коды неисправностей оборудования

Что нам в нем нравится?

Нет никаких сомнений в том, что DTC Solutions Off-Highway Edition является лучшей программой для диагностики тяжелого оборудования на рынке. Это программное обеспечение является единственным послепродажным программным обеспечением, которое предлагает информацию по ремонту бесчисленного множества строительных и сельскохозяйственных машин, а также генераторов и промышленного оборудования. Если щелкнуть код неисправности, вы получите полезное описание того, что означает код неисправности, список возможных факторов, вызвавших код, и некоторые возможные условия его устранения. Некоторые из них даже имеют встроенные электрические схемы. Охват и функциональность постоянно расширяются благодаря существенным обновлениям, выпускаемым несколько раз в год.

Компания Diesel Laptops выпустила коды неисправностей оборудования в конце 2020 года, которые доступны как часть их платформ Diesel Repair и Diesel Parts.
