Неисправности редукционного клапана масляного насоса
На примере масляного насоса двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099 попробуем разобраться какие бывают неисправности его редукционного клапана.
Как они себя проявляют, чем опасны и можно ли их устранить своими силами.
Для чего необходим редукционный клапан в масляном насосе двигателя?
Редукционный клапан в масляном насосе необходим для поддержания определенного давления в системе смазки. Для этого он перекрывает перепускной канал в корпусе масляного насоса, позволяя маслу под давлением, создаваемым масляным насосом, поступать к трущимся деталям двигателя автомобиля.
В случае повышения давления в системе выше нормы (более 4,5 кгс/см²) клапан приоткрывает перепускной канал и сбрасывает часть масла обратно в полость масляного насоса (из полости давления в полость всасывания). Тем самым стравливая и нормализуя давление.

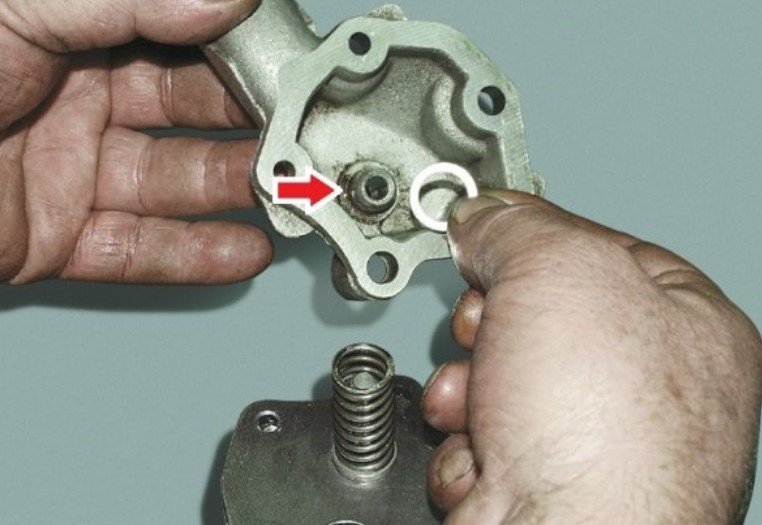

Редукционный клапан перекрывает отверстие в перепускном канале масляного насосаОсновные неисправности редукционного клапана масляного насоса
1.
Редукционный клапан не держит давление в системе смазки.При попадании грязи под клапан он может неплотно садиться на место. Перепускной масляный канал в насосе остается не полностью перекрытым. Давление масла в системе смазки снижается. Это приводит к загоранию или миганию контрольной лампы аварийного давления масла в комбинации приборов на холостом ходу двигателя. При повышении оборотов лампа может гаснуть. В особо запущенных случаях лампа вообще не гаснет, даже при повышении оборотов.
К аналогичной проблеме может привести износ самого клапана, его посадочного места или просадка его пружины.
Все это негативно влияет на состояние и увеличивает в разы скорость износа пар трения двигателя.
Для двигателя 21083 минимальное значения давления масла в системе смазки 0,8 кгс/см² (на холостом ходу).
2. Редукционный клапан заклинил в закрытом положении.
Давление в системе смазки в таком случае повышается выше нормы. Чаще всего такое повышение заканчивается выдавливанием моторного масла под масляный фильтр двигателя и вытеканием его из системы.
Что делать если есть подозрение на неисправность редукционного клапана масляного насоса?
Для начала можно попытаться промыть систему смазки двигателя специальным промывочным маслом чтобы удалить грязь из-под клапана. После чего попробовать залить новое масло.

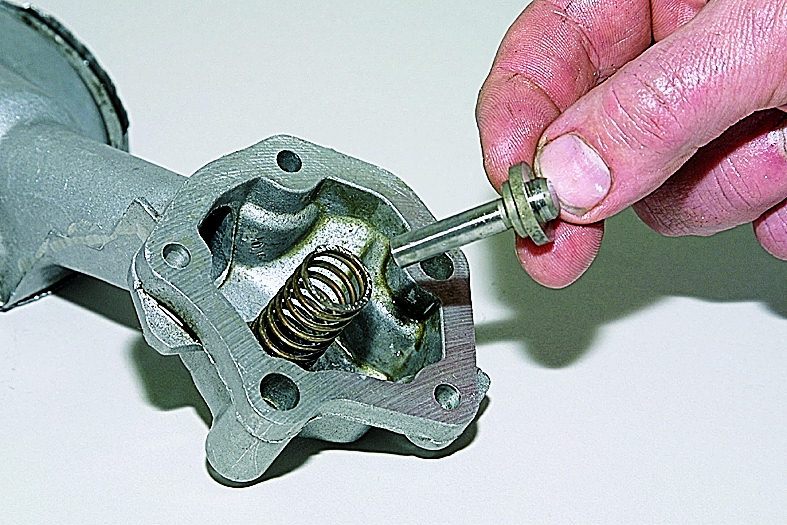

Если не помогает, придется снимать масляный насос с двигателя и проводить прочистку и проверку клапана. А за одно и всего насоса, так как истирание его шестеренок и их посадочных мест так же приводят к падению давления и загоранию контрольной лампы.
Длина пружины редукционного клапана без нагрузки — 44,72 мм и под нагрузкой 4±0,24 кгс — 31,7 мм. Если меньше. клапан не будет держать давление.См. «Ремонт масляного насоса автомобилей ВАЗ 2108, 2109, 21099».
Примечания и дополнения
— При помощи масляного насоса, под давлением, смазываются коренные и шатунные подшипники коленчатого вала, а так же опоры распределительного вала.
Еще статьи по двигателю 21083 автомобилей ВАЗ 21083, 21093, 21099
— Признаки неисправности масляного насоса двигателя 21083
— Особенности устройства и работы масляного фильтра двигателя
— Сальники двигателя 21083 автомобилей ВАЗ 21083, 21093, 21099
— Расположение зазоров (замков) колец на поршнях двигателя
Подписывайтесь на нас!
Функции и неисправности редукционного клапана масляного насоса
Главная » Устройство » Двигатель
Автор На чтение 3 мин Опубликовано
Обязательным атрибутом системы смазки любого двигателя внутреннего сгорания является редукционный клапан масляного насоса (РКМН). Многие автолюбители даже понятия не имеют о такой детали, хотя роль её в обеспечении работоспособности мотора очень велика.
Разобраться в устройстве, функционировании и неисправностях этого узла стоит ещё потому, что его аналоги присутствуют в любых системах, где в качестве рабочей среды используют сжатые жидкости или газы.
Содержание
- Назначение редукционного клапана масляного насоса
- Устройство клапана
- Неисправности клапана и способы их устранения
Назначение редукционного клапана масляного насоса
Как известно, смазывание трущихся поверхностей подшипников скольжения мотора (коренные, шатунные, поршневые пальцы, подшипники распредвала и прочие) происходит при постоянной подаче под давлением моторного масла.
Если давление недостаточно, то происходит износ, перегрев и выход из строя рабочих частей, а если давление превышает норму, то мотор может получить серьезнее поломки. Чтобы избежать этого, в дело вступает редукционный клапан.
Одно из толкований термина «редукция» – это уменьшение или ослабление чего-либо. В машиностроении клапан называют редукционным, когда он в определённый пиковый момент (повышения до предельного давления, масла, воды, воздуха, газа и тому подобного) открывает проход и способствует нормализации давления рабочей среды.
Таким образом, механизм клапана предназначен для предохранения систем мотора от повреждения чрезмерным повышением давления масла.
Устройство клапана

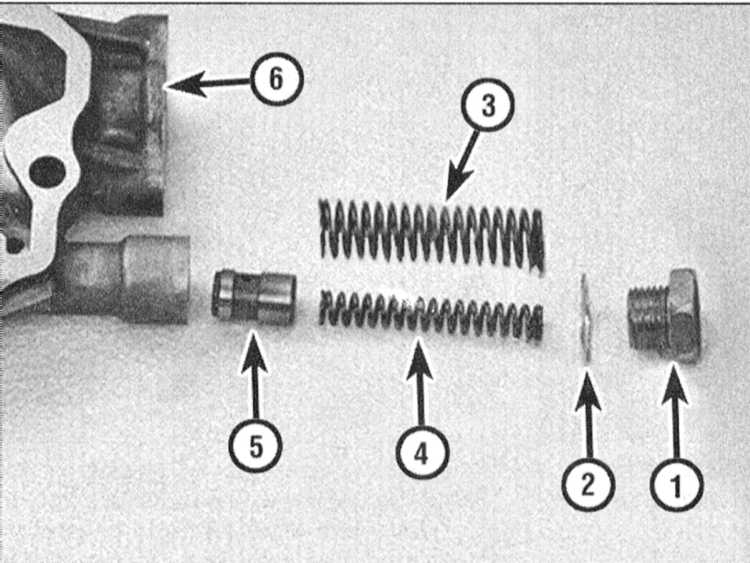

Редукционный клапан масляного насоса имеет очень простое устройство.
Основными частями являются:
- корпус с системой каналов;
- клапан (шарик или небольшой поршень), закрывающий перепускной канал;
- пружина;
- упорный винт или болт.

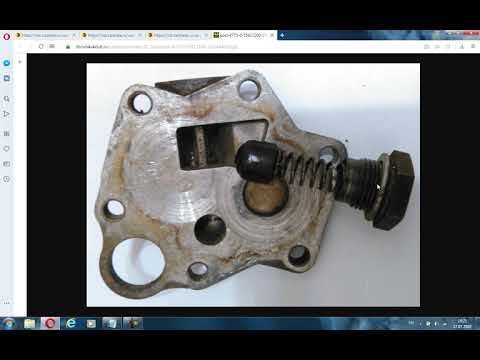

Несложно понять принцип работы конструкции. Упорный винт создаёт давление на один конец пружины, которая усилием сжатия спирали придавливает клапан к гнезду, имеющему сквозное отверстие канала. Как только в канале повышается давление способное преодолеть сопротивление пружины, клапан опускается и масло перетекает. При нормализации давления, пружина возвращает клапан в исходное положение, закрывая просвет.
Существует два типа РКМН по конструкции корпуса:
- весь механизм клапана полностью извлекается из масляного насоса;
- клапан встроен в корпус масляного насоса.
Неисправности клапана и способы их устранения
В работе редукционного клапана масляного насоса встречается два типа неисправностей:
- клапан не поддерживает давление на необходимом уровне;
- клапан не открывается при достижении максимального значения давления.
В первом случае речь может идти лишь о том, что пружина создаёт слабое давление. Такое явление встречается крайне редко, но если мотору не удаётся поддерживать давление масла не стоит забывать о клапане. Пружина может не справляться с работой по разным причинам: износ, неправильный подбор, установка слишком мягкой или бракованной пружины.
Чаще встречается засорение просвета или заклинивание клапана. Происходит это, когда масло слишком долго не меняется, и частички грязи постепенно коксуются на поверхностях. В случае плохой промывки масляных каналов мотора после капитального ремонта, в них могут собраться стружка, мусор, которые также способны заклинить клапан.
«Лечение» любых поломок клапана заключается в разборке, диагностировании, прочистке каналов и замене вышедших из строя элементов. Специалисты настоятельно рекомендуют после каждого капремонта мотора производить замену масляного насоса и предохранительного клапана вместе с ним.
Что может случиться с масляным фильтром при выходе из строя клапана сброса давления?
Все стойки, масляные фильтры
Масляный насос поддерживает давление масла для смазки внутренних компонентов. Большинство масляных насосов являются поршневыми насосами, которые подают больше масла, чем требуется двигателю. Для решения этой проблемы на выходе масляного насоса расположен предохранительный клапан. Его назначение — открываться, когда давление масла в двигателе достигает определенного значения. Проблема с предохранительным клапаном может привести к повреждению масляного фильтра двигателя и самого двигателя.
Как работает масляный насос
Современные масляные насосы приводятся в действие распределительным валом, коленчатым валом или ремнем/цепью ГРМ.
Это позволяет масляному насосу вращаться быстрее и распределять больше масла при увеличении оборотов двигателя. Насос вращается и выкачивает масло из поддона через всасывающую трубку. Затем он проталкивает масло под давлением через масляный фильтр в двигатель.
Существует два распространенных типа насосов:
• Шестеренчатый: В шестеренчатом насосе используются две прямозубые шестерни в корпусе. Масло втягивается в корпус и через зубья шестерни, где оно находится под давлением. Затем масло выходит из выпускного отверстия насоса и направляется в двигатель.
• Ротор: в роторном насосе используется кулачковая шестерня и ротор внутри корпуса. Масло поступает в корпус и втягивается в пространство между кулачками. Кулачки зацепляются, создавая давление масла, которое направляется по всему двигателю.
Как работает предохранительный клапан масляного насоса
В условиях нормального давления предохранительный клапан давления масла сжимается под действием пружины.
В результате масло через насос попадает прямо в двигатель. По мере того, как давление масла, создаваемое в системе, увеличивается, поршень клапана давит на пружину, заставляя его открываться. Это позволяет маслу течь обратно в картер, предотвращая чрезмерное давление масла. Натяжение пружины предохранительного клапана определяет максимальное давление масла.
Повреждение, вызванное неисправностью предохранительного клапана
Предохранительные клапаны масляного насоса могут выйти из строя как в открытом, так и в закрытом положении. Это может привести к повреждению масляного фильтра двигателя и самого двигателя.
• Клапан сброса давления, застрявший в открытом положении, может привести к сливу слишком большого количества масла. Это приводит к недостаточному давлению масла и катастрофическим повреждениям двигателя.
• Залипание клапана в закрытом состоянии приведет к избыточному давлению масла. Это может привести к выходу из строя масляных пробок в блоке цилиндров.
Когда это происходит, двигатель теряет большое количество масла и падает давление. Внутренним компонентам не хватает масла, что приводит к их быстрому перегреву и заклиниванию.
• Часто заклинивание клапана сброса давления в закрытом состоянии приводит к серьезному повреждению масляного фильтра. Чрезмерное давление приводит к выходу из строя прокладки, которая герметизирует масляный фильтр к блоку двигателя, что приводит к серьезной утечке масла и потере смазки в двигателе.
Повреждения, вызванные отказом клапана сброса давления, обычно приводят к необходимости ремонта или замены двигателя. Понятно, что это дорогой ремонт.
Как предотвратить отказ предохранительного клапана
Не существует надежного способа предотвратить отказ предохранительного клапана. В некоторых случаях клапан просто изнашивается со временем. Тем не менее, регулярная замена масла помогает предотвратить образование шлама и нагара, которые могут привести к заклиниванию клапана. Замена моторного масла вашего автомобиля в соответствии с графиком технического обслуживания — лучший способ предотвратить проблемы с предохранительным клапаном.
Автомобильная и мотоциклетная механика: предохранительный клапан давления масла
Предохранительный клапан, также известный как клапан регулятора давления, обычно размещается в основной маслопроводе (также известном как масляная галерея), идущем от насоса, или встроен в нагнетательную сторону самого насоса.
Предохранительный клапан обычно представляет собой подпружиненный шаровой или плунжерный клапан. Масло под давлением подается по основному маслопроводу к деталям, смазываемым под давлением. Масло давит на поршень предохранительного клапана. Когда давление масла превышает давление пружины плунжера, плунжер смещается со своего места, и масло может вытекать через плунжер в выпускное отверстие для масла, а оттуда в поддон. Плунжер удерживается на своем месте давлением масла в главном маслопроводе до тех пор, пока давление не упадет до точки, в которой пружина может удерживать плунжер. Пружина должна быть достаточной силы. Давление масла от насоса регулируется силой пружины плунжера.
Клапан сброса давления масла обеспечивает постоянное давление масла в подшипниках независимо от того, насколько быстро или медленно работает двигатель. Когда двигатель работает быстро, клапан давления масла позволяет стечь лишнему маслу. Клапан сброса давления масла обычно расположен на конце шкива двигателя, прямо вокруг масляного насоса. Когда двигатель холодный, масло становится холодным и густым. Именно в это время сброс давления масла позволяет маслу течь непосредственно к подшипникам от масляного насоса. По мере прогрева двигателя масло становится более жидким и горячим. Без клапана сброса давления масла слишком много масла заливало бы детали двигателя и разбрызгивалось на стенки цилиндров, что приводило к чрезмерному расходу масла и снижению общей мощности двигателя.
Поддержание клапана сброса давления масла в хорошем рабочем состоянии зависит от регулярной замены масла в автомобиле.
Большинство новых автомобилей имеют график регулярного технического обслуживания, в котором указано лучшее время для замены масла, но многие эксперты рекомендуют менять масло каждые 3000 миль. Если замена масла не является регулярной частью технического обслуживания водителя, отсутствие свободного потока масла может привести к залипанию клапанов.
Симптомы неисправности клапана сброса давления масла:
1. Загорается индикатор давления масла.
Одним из наиболее распространенных симптомов проблемы с предохранительным клапаном высокого давления является горящая масляная лампочка. Если предохранительный клапан высокого давления выходит из строя или имеет проблемы, давление масла в двигателе может быть нарушено. Изменение давления масла, особенно небезопасное, будет обнаружено датчиком давления масла, что приведет к срабатыванию индикатора давления масла.
2. Повышенный шум двигателя
Еще одним признаком проблемы с предохранительным клапаном высокого давления автомобиля является повышенный шум двигателя.
