🚘 Внешний вид свечей зажигания – показатель технического состояния двигателя
Существует множество способов диагностики ДВС вашего авто, и одним из таких способов диагностики является состояние свечей зажигания. Они находятся в «самом центре событий» и, если работа силового агрегата вашего железного коня вызывает сомнения, можно определить причину нестабильной работы по их внешнему виду.

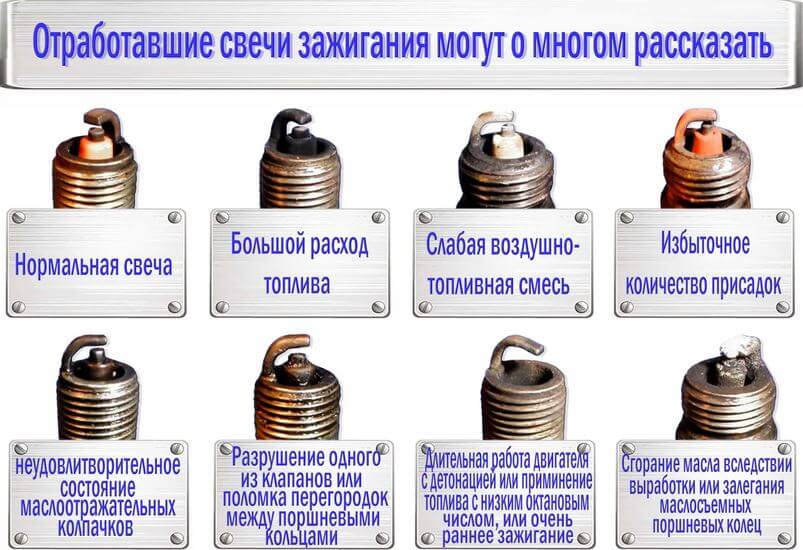

Свечи зажигания могут отображать как состояние отдельно взятых цилиндров, так и состояние двигателя в целом. Рассмотрим эти показатели более подробно:

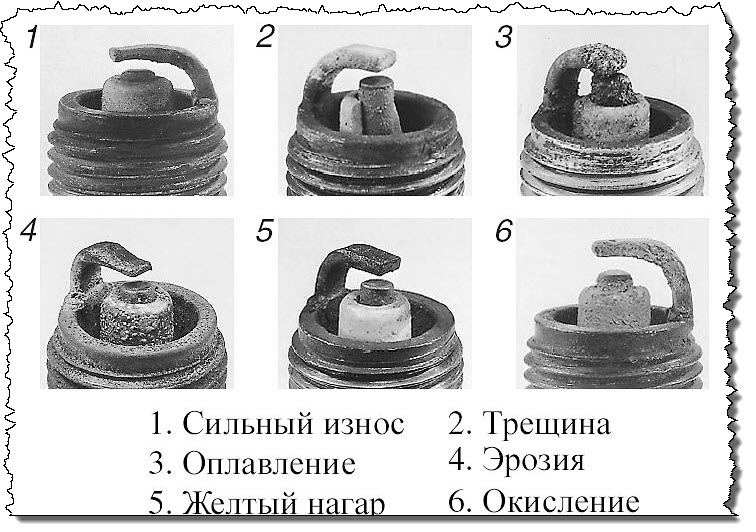

Свеча в нормальном состоянии
Состояние электродов немного изношенное. Цвет: от слегка жёлтого до коричневого.
Обратите внимание, что калильное число свечей должно соответствовать рекомендациям завода-изготовителя. Поэтому при замене свечей важно приобретать свечи соответствующие этому параметру.
Копоть и сажа
Отложения подобного типа являются показателем того, что топливно-воздушная смесь слишком богата или зажигание слишком позднее.
Топливо не сгорает или сгорает не полностью, происходит химическая реакция и его остатки трансформируются в подобные отложения. Такое состояние свечей, как правило, сопровождается сложным запуском и неустойчивой работой двигателя по причине пропусков в работе зажигания. В некоторых случаях выходом из данной ситуации будет замена свечей на свечи с более мощной искрой.
Следы масла на электродах и вокруг них
Такой внешний вид свечей указывает на попадание на них моторного масла. Моторное масло в цилиндре может появиться по различным причинам: изношенные компрессионные или маслосъёмные кольца, повреждение или загрязнение клапанов и их посадочных мест, повреждения прокладки ГБЦ и микротрещины в блоке.
Необходимо найти и устранить причину замасленности свечей.
Налёт ярко-красного цвета
При детальном осмотре налёта можно разглядеть его металлический состав. Это является причиной плохого качества топлива или злоупотребления различными присадками.
Налёт постепенно уменьшает расстояние между центральным и боковым электродом, что впоследствии приводит к потере мощности, затруднённому запуску двигателя и повышению расхода топлива.
Если вы временно заправлялись топливом плохого качества или заливали много присадок, то такой налёт может обнаружиться под слоем сажи. Если у вас нет возможности заменить свечи, попробуйте замочить их в растворе ортофосфорной кислоты, после чего промыть бензином. И обязательно выясните причину появления налёта – возможно, вам нужно сменить АЗС или сократить количество используемых присадок.
Электроды расплавлены
Изначальная форма электродов нарушена по причине раннего зажигания. На начальном этапе изолятор имеет белый цвет, а впоследствии покрывается отложениями.
При таких показателях важно провести диагностику системы охлаждения (состояние помпы и уровень антифриза), форсунок (работу распылителей) и состояния топливного фильтра. Обязательно проверьте характеристики свечей – возможно, они не соответствуют техническим рекомендациям завода-изготовителя вашего автомобиля.
Спасибо за подписку!
Отложения в виде пепла
Причиной таких отложений могут быть, опять же, присадки. Любая химическая добавка, попадающая в топливо или масло в большом количестве, может отрицательно повлиять на работу двигателя и создать описываемые симптомы. Топливные присадки могут навредить ещё до попадания в камеру сгорания – старайтесь избегать их использование без крайней необходимости. Рекомендуется менять место заправки при каждой замене свечей – таким образом, вы подберете самое качественное топливо для вашего железного коня.
Механические повреждения изолятора (сколы, трещины)
Это является результатом повышенной детонации в камерах сгорания. В первую очередь проверьте работоспособность датчика детонации (если таковой используется на вашем автомобиле), после чего удостоверьтесь в том, что октановое число бензина соответствует рекомендованному заводом-изготовителем. Если двигатель вашего автомобиля исправен, попробуйте сменить АЗС при замене свечей на новые.
Механические повреждения электродов свечи
Такое случается довольно редко, поскольку причиной такого явления может быть только наличие инородных предметов в камере сгорания. Обычно это происходит после некачественной сборки во время ремонта или при сильном износе воздушного фильтра.
ДИАГНОСТИКА СОСТОЯНИЯ ДВИГАТЕЛЯ ПО ВНЕШНЕМУ ВИДУ СВЕЧЕЙ ЗАЖИГАНИЯ
г. Москва, Авиамоторная 12
+7 495 125-20-00
Авто
Бренды
ВАЗ
Ремонт ВАЗ 2107
НЕИСПРАВНОСТИ В ПУТИ
ДИАГНОСТИКА СОСТОЯНИЯ ДВИГАТЕЛЯ ПО ВНЕШНЕМУ ВИДУ СВЕЧЕЙ ЗАЖИГАНИЯ
Автор: Третий Рим
Средний
шагов 12
30 мин — 1 час
Комментарии: Избранное: 0
Шаг 1
1.
Нормальная свеча.
Коричневый или серовато-желтоватый цвет и небольшой износ электродов. Точное тепловое значение для двигателя и рабочих условий.
Шаг 2
2. Отложения сажи.
Отложение сухой копоти указывает на богатую топливовоздушную смесь или позднее зажигание. Вызывает пропуски зажигания, затрудненный пуск двигателя и неустойчивую работу двигателя. Проверьте, не забит ли воздушный фильтр, исправны ли датчики температуры охлаждающей жидкости и поступающего воздуха инжекторного двигателя и уровень топлива в поплавковой камере карбюратора, проверьте установку момента зажигания карбюраторного двигателя.
Шаг 3
3. Масляные отложения.
Замасленные электроды и изолятор свечи. Причина – попадание масла в камеру сгорания. Масло попадает в камеру сгорания через направляющие клапанов или поршневые кольца. Вызывает затрудненный пуск, пропуски в работе цилиндра и подергивания работающего двигателя.
Необходим ремонт головки блока цилиндров и поршневой группы двигателя. Замените свечи зажигания.
Шаг 4
4. Перегрев.
Возможны следующие причины: несоответствие типа свечи зажигания рекомендуемому для двигателя вашего автомобиля, раннее зажигание, бедная смесь, подсос воздуха во впускной трубопровод. Проверьте уровень охлаждающей жидкости и убедитесь, что радиатор не забит.
Шаг 5
5. Раннее зажигание.
Оплавленные электроды. Изолятор белый, но может быть загрязнен из-за пропусков искры и попадающих на него отложений из камеры сгорания. Может привести к повреждению двигателя. Необходимо проверить соответствие типа свечи зажигания, установку момента зажигания карбюраторного двигателя, работу систем охлаждения и смазки.
Шаг 6
6. Глазурь.
Изолятор желтоватый, покрытый глазурью. Указывает на то, что температура в камере сгорания неожиданно поднимается во время резкого ускорения автомобиля.
Нормальные отложения превращаются в токопроводящие. Вызывает пропуски в искрообразовании на высоких скоростях.
Шаг 7
7. Мостик между электродами.
Отложения из камеры сгорания попадают между электродами. «Тяжелые» отложения собираются в зазоре между электродами и образуют мостик. Свеча перестает работать, цилиндр выключается из работы. Определите неисправную свечу и удалите отложения между электродами.
Шаг 8
8. Пепельные отложения.
Светло-коричневые отложения, покрывающие коркой центральный и боковой электроды. Выделяются из присадок к маслу или бензину. Большое их количество может привести к изоляции электродов свечи и вызвать пропуски в искрообразовании, перебои при разгоне. Если чрезмерные отложения образуются за короткое время или при небольшом пробеге, замените маслосъемные колпачки направляющих втулок клапанов, чтобы предотвратить попадание масла в камеру сгорания.
Шаг 9
9.
Износ.
Закругленные электроды с небольшим количеством отложений на рабочих концах. Нормальный цвет. Вызывает трудный пуск в холодную или влажную погоду и снижает топливную экономичность. Замените свечи новыми с теми же характеристиками.
Шаг 10
10. Детонация.
Изолятор может быть растрескавшимся или со сколами. Это может привести к повреждению поршня. Убедитесь, что октановое число бензина соответствует требуемому. Проверьте исправность системы управления двигателем (для инжекторного двигателя), установку начального момента зажигания и характеристики регуляторов датчика-распределителя карбюраторного двигателя.
Шаг 11
11. Пятнистые отложения.
Нагар, который отложился в камере сгорания, после правильной регулировки начинает выгорать, при высоких оборотах двигателя он отрывается от поршня и прилипает к изолятору свечи, вызывая отдельные пропуски в ее работе. Замените свечи новыми или очистите старые.
Шаг 12
12. Механические повреждения. Повреждения могут быть вызваны инородными предметами, попавшими в камеру сгорания, а в случае использования слишком длинной свечи ее электроды может зацепить поршень. Это приводит к разрушению свечи, отключению цилиндра и может повредить поршень. Удалите инородный предмет из цилиндра и замените свечу.
Готово!
Диагностика неисправности свечи зажигания
Нормальная
Симптомы: Цвет от коричневого до серовато-коричневого и небольшой износ электродов. Правильный температурный диапазон для двигателя и условий эксплуатации.
Рекомендации: При установке новых свечей зажигания замените их на свечи того же теплового диапазона.
Износ
Симптомы: Скругление электродов с небольшим количеством отложений запального конца.
Нормальный цвет. Вызывает затрудненный запуск в сырую или холодную погоду и плохую экономию топлива.
Рекомендации: Свечи слишком долго оставались в двигателе. Замените на новые свечи того же теплового диапазона. Соблюдайте рекомендуемый график технического обслуживания.
Нагар
Симптомы: Сухие нагары указывают на богатую смесь или слабое зажигание. Вызывает пропуски зажигания и затрудненный запуск.
Рекомендации: Убедитесь, что вилка имеет правильный диапазон нагрева. Проверьте наличие засоренного воздушного фильтра или проблемы в топливной системе или системе управления двигателем. Также проверьте наличие проблем с системой зажигания
Отложения золы
Симптомы: Светло-коричневые отложения, инкрустированные на боковых или центральных электродах или на обоих. Производится из присадок к маслу и/или топливу.
Чрезмерное количество может маскировать искру, вызывая пропуски зажигания и колебания при ускорении.
Рекомендации: Если за короткое время или при малом пробеге накапливаются чрезмерные отложения, установите новые уплотнения направляющих клапанов, чтобы предотвратить просачивание масла в камеры сгорания. Также попробуйте сменить марку бензина.
Масляные отложения
Симптомы: Маслянистый налет из-за плохого контроля масла. Масло просачивается через изношенные направляющие клапанов или поршневые кольца в камеру сгорания. Вызывает затрудненный запуск и пропуски зажигания.
Рекомендации: Исправить механическое состояние с помощью необходимого ремонта и установить новые свечи.
Перекрытие зазора
Симптомы: Отложения сгорания скапливаются между электродами. Тяжелые отложения накапливаются и перекрывают межэлектродный зазор.
Свеча перестает гореть, в результате чего цилиндр заглох.
Рекомендации: Найдите неисправную свечу и удалите отложения между ними.
Слишком горячий
Симптомы: Вздутие, белый изолятор, разрушенный электрод и отсутствие отложений. приводит к сокращению срока службы штекера.
Рекомендации: Проверьте правильность диапазона нагрева свечи зажигания, превышение угла опережения зажигания, бедную топливную смесь, впускной коллектор, утечки вакуума, заедание клапанов и недостаточность двигателя.
Предварительное зажигание
Симптомы: Расплавленные электроды. Изоляторы белые, но могут быть грязными из-за пропусков зажигания или попадания мусора в камеру сгорания. Может привести к повреждению двигателя.
Рекомендации: Проверить правильный диапазон нагрева свечи зажигания, опережение зажигания, бедную топливную смесь, недостаточное охлаждение двигателя и отсутствие смазки.
Высокоскоростное остекление
Симптомы: Изолятор имеет желтоватый глазурованный вид. Указывает на внезапное повышение температуры камеры сгорания во время резкого ускорения. Обычные отложения плавятся, образуя проводящее покрытие. Вызывает пропуски зажигания на высоких скоростях.
Рекомендации: Установить новые свечи. Рассмотрите возможность использования более холодной свечи зажигания, если это оправдано манерой вождения.
Детонация
Симптомы: изолятор может иметь трещины или сколы, неправильная техника установки зазора также может привести к поломке наконечника изолятора. Может привести к повреждению поршня.
Рекомендации: Убедитесь, что топливные антидетонационные клапаны соответствуют требованиям двигателя. Будьте осторожны при установке зазоров на новой заглушке.
Механическое повреждение
Симптомы: Может быть вызван посторонним предметом в камере сгорания или ударом поршня о неправильную (слишком длинную) свечу.
Вызывает мертвый цилиндр и может привести к повреждению поршня.
Рекомендации: Устранить механические повреждения. Удалите посторонний предмет из двигателя и/или установите правильную заглушку.
Чтение свечей зажигания — это не только наука, но и искусство
За исключением механического контакта между свечой зажигания и поршнем, почти любая случайно выбранная свеча зажигания воспламенит бензин и воздух, сжатые в камере сгорания двигателя. Однако очень немногие свечи зажигания будут продолжать хорошо работать в широком диапазоне температур, нагрузок и скоростей двигателя, не говоря уже о том, что они прослужат намного дольше стандартного интервала замены в 100 000 миль.
СРОК СЛУЖБЫ ЗАЖИГАНИЯ
Для максимального срока службы свечи зажигания требуется минимум четыре условия. Во-первых, система управления двигателем должна смешать химически идеальное или «стехиометрическое» соотношение 14,7 единиц воздуха на 1 единицу топлива.
Во-вторых, процесс сгорания должен быть точно рассчитан по времени, чтобы добиться плавного «горения» в цилиндре. В-третьих, направляющие клапанов, уплотнения, поршни и поршневые кольца должны быть в хорошем состоянии, чтобы предотвратить попадание моторного масла в камеру сгорания. В-четвертых, свеча зажигания должна быть правильно затянута и установлена на головке блока цилиндров, чтобы способствовать рассеиванию избыточного тепла от электродов. Если все вышеперечисленные условия соблюдены, свеча зажигания будет иметь внешний вид «из коробки» (см. Фото 1).
Большинство свечей зажигания предназначены для поддержания рабочей температуры 900°F и 1500°F в центре изолятора. Если температура изолятора падает ниже 900 ° F, накопленный углерод вызывает пропуски зажигания в цилиндре, замыкая искру на землю. Во время обычного вождения температура изолятора редко превышает какой-либо крайний предел температуры, что обеспечивает максимальный срок службы свечи зажигания. Однако по мере того, как температура изолятора приближается к 1500° F во время работы с полностью открытой дроссельной заслонкой (WOT), электроды свечи зажигания изнашиваются до тех пор, пока увеличенный воздушный зазор не потребует больше электроэнергии, чем система зажигания может произвести для создания искры (см.
ПРЕДВАРИТЕЛЬНОЕ ЗАЖИГАНИЕ И ДЕТОНАЦИЯ
Хотя преждевременное зажигание и детонация редко встречаются в системах управления двигателем последних моделей, двигатель может выйти из строя, если система EGR или датчик детонации отключена, базовое опережение зажигания неправильно отрегулировано или установлен неверный диапазон нагрева свечи зажигания.
Например, когда температура центрального электрода превышает 1500°F, раскаленный докрасна электрод воспламеняет воздушно-топливную смесь задолго до того, как произойдет синхронизированное искрообразование. Поскольку предварительное зажигание подвергает поршень воздействию длительного горения, центр поршня перегревается и в конечном итоге расплавляется. Свеча зажигания, подвергшаяся предварительному зажиганию, обычно имеет вид соли и перца, что вызвано кусочками расплавленного алюминия, прилипающими к внутреннему изолятору. Преждевременное зажигание обычно вызывается чрезмерно опережающим моментом зажигания или слишком горячим диапазоном нагрева свечей зажигания (см.
СВЕЧИ ЗАЖИГАНИЯ С ДОЛГОСРОЧНЫМ РЕЗУЛЬТАТОМ
Наиболее распространенные свечи зажигания изготавливаются с механически обработанной резьбой, нарезанной в стальном корпусе без покрытия.
Эти свечи зажигания подходят для использования только в чугунных головках цилиндров и в применениях, требующих частой замены. Некоторые производители также выпускают «грузовые» свечи зажигания с более толстыми центральным и боковым электродами, которые лучше противостоят эрозии, вызванной длительной работой двигателя с высокой нагрузкой.
Современная свеча с длительным сроком службы изготовлена из очень тонкого покрытия из стойкого к окислению драгоценного металла на электродах и легированной накатанной резьбы, препятствующей заклиниванию резьбы в алюминиевых головках цилиндров. В отличие от некоторых оригинальных конструкций, которые имеют покрытие только на положительных или отрицательных электродах зажигания, сменные свечи зажигания с двойной платиной вторичного рынка имеют покрытие на обоих электродах, поэтому их можно устанавливать как в положительные, так и в отрицательные цилиндры зажигания.
Кроме того, центральный электрод на некоторых свечах зажигания может иметь медный сердечник, который расширяет диапазон нагрева свечи зажигания.
Практически все современные свечи зажигания включают резистор в центральный электрод, чтобы предотвратить воздействие радиочастотных помех (РЧП) на чувствительную электронику автомобиля. В редких случаях напряжение срабатывания увеличивается из-за отсутствия или неисправности резистора. Резисторы можно проверить, используя обычный омметр для измерения сопротивления через центральный электрод свечи зажигания.
Во многих конструкциях с длительным сроком службы для повышения ионизации или проводимости искры используются очень тонкие диаметры центрального электрода «проволочного типа». Большинство заземляющих электродов оригинального оборудования обычно привариваются на месте и имеют конфигурацию с одним или двумя электродами. В любом случае сменная свеча зажигания должна иметь ту же конфигурацию, что и оригинальная, чтобы предотвратить включение индикатора проверки двигателя из-за пропусков зажигания и потенциальное разрушение каталитического нейтрализатора в системах управления двигателем OBD II 1996 года и более новых.
ТЕПЛОВОЙ ДИАПАЗОН СВЕЧИ ЗАЖИГАНИЯ
Тепловой диапазон свечи зажигания во многом определяется длиной фарфорового изолятора центрального электрода. Изоляторы в гоночных свечах зажигания очень короткие, чтобы снизить температуру электродов и предотвратить преждевременное зажигание в гоночных двигателях с высокой степенью сжатия. В современных легковых автомобилях изоляторы относительно длинные, чтобы предотвратить загрязнение и продвинуть электрод глубже в камеру сгорания для более равномерного воспламенения воздушно-топливной смеси.
ПРИМЕНЕНИЕ ДЛЯ ПОВЫШЕНИЯ ЭФФЕКТИВНОСТИ
Двигатели, модифицированные для повышения производительности, обычно требуют более холодного температурного диапазона свечей зажигания. Например, большинство гоночных свечей зажигания имеют утопленный или выступающий наконечник изолятора. В большинстве случаев заземляющий электрод обрезается, чтобы центральный электрод лучше подвергался воздействию воздушно-топливной смеси.
Хотя предпочтительны свечи зажигания с выступающим наконечником, свечи с утопленным наконечником могут потребоваться для очистки поршней с высокой степенью сжатия.
Вообще говоря, тепловой диапазон свечей зажигания оригинального оборудования должен быть уменьшен на одну ступень для каждой модификации, которая увеличивает температуру камеры сгорания. Например, увеличение степени сжатия с 9От 1 до 10:1 потребуется свеча зажигания на одну ступень холоднее.
Точно так же добавление турбонаддува или наддува потребует еще одного понижения более холодной свечи, как и впрыск закиси азота. Если турбокомпрессор или нагнетатель работают при чрезвычайно высоком давлении наддува для гоночных автомобилей, в качестве отправной точки рекомендуется использовать очень холодную гоночную свечу зажигания. В любом случае, каждое увеличение на 70-100 л.с. требует на один шаг более холодного диапазона нагрева, чтобы предотвратить преждевременное зажигание от сжигания поршней в двигателе.
Как правило, показания свечи зажигания лучше всего снимать, выключив двигатель и остановившись накатом сразу после продолжительного разгона на полном газу.
Хотя чтение показаний свечей зажигания — это не только наука, но и искусство, эмпирическое правило гласит, что если топливно-воздушная смесь слишком бедная, внутренняя оболочка и изолятор будут выглядеть чистыми, а заземляющий электрод показать синюю окраску. Если соотношение воздух/топливо работает немного богато, внутренний изолятор должен иметь светло-коричневый или серый цвет, в то время как заземляющий электрод и внутренняя оболочка также должны иметь более темный желтовато-коричневый или серый цвет. Если соотношение воздух/топливо слишком богатое, изолятор и электроды будут слегка покрыты сажей.
ВОЗДУШНЫЕ ЗАЗОРЫ ДЛЯ СВЕЧЕЙ ЗАЖИГАНИЯ
В сущности, широкий воздушный зазор между электродами увеличивает эффективность сгорания на обычных серийных двигателях. В гонках воздушный зазор часто сужают, чтобы увеличить воспламеняемость воздушно-топливной смеси при высоких давлениях в цилиндрах и оборотах двигателя.
Всегда помните, что увеличенные воздушные зазоры требуют повышенных напряжений зажигания, которые могут превысить способность катушки зажигания воспламенять смесь или способность вторичного зажигания удерживать искру. Помните также, что уменьшенные зазоры немного увеличивают время зажигания, а увеличенные зазоры немного замедляют время.
УСТАНОВКА СВЕЧИ ЗАЖИГАНИЯ
Поскольку системы зажигания последних моделей обычно выдают напряжение, превышающее 60 000 вольт, с проводами свечей зажигания следует обращаться осторожно, чтобы не допустить разрыва или перфорации. Поскольку в изоляции высоковольтных проводов со временем появляются микроскопические перфорации и обрыв цепи, большинство проводов следует заменять с интервалом, указанным заводом-изготовителем, или с интервалом в 100 000 миль.
