Раздаточная коробка: устройство, назначение, типы

Раздаточная коробка: устройство, назначение, типы

Раздаточная коробка является обязательным механизмом, которым комплектуются полноприводные автомобили. Основная функция раздаточной коробки состоит в перераспределении крутящего момента между ведущими мостами, а также в его увеличении, что особенно актуально при движении в условиях бездорожья.

Раздаточная коробка, которая выступает неотъемлемым атрибутом полноприводного автомобиля, предназначена для правильного распределения крутящего момента по ведущим мостам. Кроме этого, именно раздаточная коробка увеличивает крутящий момент при движении по бездорожью.


Конструкция раздаточной коробки

В зависимости от конкретной системы полного привода, конструкция раздаточной коробки немного отличается, но можно выделить общие элементы, которые обязательно входят в механизм: корпус, ведущий вал, межосевой дифференциал и механизм блокировки дифференциала, зубчатая передача, вал привода задней оси, вал привода передней оси и понижающая передача.

Все элементы, в том числе понижающая передача и межосевой дифференциал, находятся в корпусе раздаточной коробки, заполненной специальным трансмиссионным маслом, обеспечивающим смазку узлов.


Принцип работы

Коробка передач передает крутящий момент на раздаточную коробку по ведущему валу. Далее происходит передача крутящего момента на межосевой дифференциал, имеющий несколько вариантов конструкции. На устаревших раздаточных коробках установлен самый простой межосевой дифференциал, который не имеет механизма блокировки. Современный вариант представляет собой самоблокирующийся дифференциал или дифференциал с жесткой блокировкой.


Межосевой дифференциал

Такой механизм раздаточной коробки, как межосевой дифференциал, играет важнейшую роль, распределяя крутящий момент по приводным осям автомобиля. Если дифференциал не оснащен механизмом блокировки, значит, оси могут двигаться с разной скоростью. Самоблокирующийся дифференциал, а также дифференциал, который имеет механизм ручной блокировки, дают возможность принудительного распределения крутящего момента между ведущими мостами, что очень актуально при езде по бездорожью.

На сегодняшний день существует три типа самоблокирующихся дифференциалов:

- фрикционная муфта;
- блокировка типа Torsen;
- вязкостная муфта.

Большой популярностью пользуются дифференциалы с вязкостной муфтой. Такой механизм автоматической блокировки является сравнительно недорогим, поэтому имеет большой спрос. Работа вязкостной муфты заключается в том, что она отвечает за отслеживание угловых скоростей на приводных осях. Если на одной из осей скорость возрастает, осуществляется плавная блокировка дифференциала, в результате чего крутящий момент на оси, где угловая скорость меньше, увеличивается. В качестве рабочего тела муфты выступает специальная жидкость, вязкость которой изменяется в зависимости от сложившихся условий.

Среди существенных недостатков механизма вязкостной муфты можно выделить невозможность ручной блокировки, а также риск перегрева при длительной работе.

Наиболее совершенную конструкцию имеет дифференциал Torsen, который выделяется широким диапазоном перераспределения крутящего момента.

Но из-за такого недостатка, как ограниченная прочность, его не используют на внедорожниках.

Оптимальным вариантом является дифференциал, оснащенный фрикционной муфтой, которая дает возможность как ручной, так и автоматической блокировки. В конструкцию муфты, работа которой основывается на силе трения, входят фрикционные диски. Если одна из приводных осей проскальзывает, диски начинают сжиматься, частично или полностью блокируя дифференциал.

Вал привода задней оси и ведущий вал обычно располагают соосно. Вал привода передней оси вращается от зубчатой или цепной передачи.

Иногда в раздаточной коробке присутствует понижающая передача, позволяющая увеличить крутящий момент, которой обычно укомплектовываются внедорожники. В раздаточную коробку может входить механизм автоматического или ручного выключения/подключения полного привода.

Раздаточная коробка может иметь несколько режимов работы, что зависит от ее конструкции:

- подключена только задняя ось;

- подключены две приводные оси;
- две оси подключены с межосевой блокировкой;
- подключение обеих осей с пониженной передачей и межосевой блокировкой;
- подключение обеих осей с автоматической блокировкой дифференциала.

Если автомобиль оборудован механическим приводом, управление раздаточной коробкой производится непосредственно рычагами. Также управление может осуществляться при помощи кнопок, регулирующих работу исполнительных механизмов и управляющих органов раздаточной коробки. Если полноприводный автомобиль не предназначен для езды в условиях бездорожья, обычно раздаточная коробка управляется автоматикой.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

Ликбез по раздаточным коробкам — Журнал «4х4 Club»

В теперешней жизни мы почти не попадаем на настоящее бездорожье. Оттого в перечне моделей среднестатистической фирмы автомобили с раздаточной коробкой встречаются все реже. Но все-таки они есть, и мы поговорим об этом самом «железном» из внедорожных агрегатов...

Упрощение и одинаковость конструкции автомобилей повышенной проходимости понятна.


Подавляющее большинство новых полноприводников построено по «легковой» схеме: поперечный двигатель спереди, постоянный привод на передние колеса и подключаемый с помощью дисковой муфты – на задние. Но в классе тяжелых внедорожных машин традиционно другой набор вездеходных ценностей, и раздаточная коробка для них – главный атрибут.

ОРТОДОКСЫ ЧЕСТНОГО ЖЕЛЕЗА
Раздаточная коробка – это самостоятельный довольно увесистый и сложный агрегат: нашпигованная шестернями, валами и муфтами часть трансмиссии между коробкой передач и ведущими мостами. Ее первое и основное назначение – разделять или раздавать в той или иной пропорции крутящий момент двигателя на оба ведущих моста – передний и задний.

Помимо распределительной функции, раздаточной коробке отдана еще одна – увеличивать крутящее усилие на колесах при одновременном понижении скорости передвижения. Так, на первой пониженной передаче по сравнению с первой повышенной примерно в три раза меньше скорость вращения колес и во столько же раз больше тяга на них. Редукторную часть раздаточной коробки  иногда называют демультипликатором и обозначают чаще всего как 4L или просто L.

Таким образом, внутри единого корпуса «живут» два устройства. И если с демультипликатором все более-менее однозначно (от модели к модели меняется лишь передаточное отношение), то принципов раздачи крутящего момента по мостам несколько. Соответственно, различаются и конструкции раздаточных коробок.


НИЧЕГО БОЛЕЕ ПОСТОЯННОГО…

Первый принцип – он же первый и исторически – постоянный привод на задний мост с временным подключением переднего. Знатоки воскликнут «парт-тайм» и будут абсолютно правы.  Такая трансмиссия более полувека доминировала во внедорожниках во многом благодаря простоте и выносливости конструкции. Примитивное подключение рычагом постепенно сменилось кнопочным управлением, но суть сохранилась.

Казалось бы, чего проще: на асфальте передний мост выключен, вне дорог – включен. Единственной загвоздкой оставался вопрос: когда именно надо подключать? Ведь позднее подключение «передка» на бездорожье чревато застреванием, а даже непродолжительное движение по асфальту в режиме 4х4 для большинства машин с part-time губительно технически.



Проблему решили инженеры Range Rover, заставив свою раздаточную коробку всегда приводить оба моста и заодно создав второй тип внедорожников. Разницу в скоростях переднего и заднего карданов гасит обыкновенный межосевой дифференциал. Симметричный, такой же как и между колесами. А для того чтобы трансмиссию постоянного полного привода уравнять по проходимости с подключаемой, установили еще и блокировку межосевого дифференциала.  Наша родимая «Нива» – из этой оперы.

Итак, оба типа во внедорожном режиме жестко приводили две оси, а на асфальте постоянный полный привод доминировал благодаря тяге четырьмя колесами. Кроме того, постоянно полноприводные всегда во всеоружии – так сказать, всегда все включено.


ТЕРМИНОЛОГИЯ:
Строго говоря, фраза «разделяет момент между двумя мостами» полностью корректна только для тех внедорожников, у которых в действительности имеется два ведущих неразрезных моста. Поскольку независимые подвески неизбежно вытесняют зависимые, термин «мост» по отношению к внедорожнику теперь означает не саму по себе неразрезную балку с двумя колесами, а совокупность узлов подвески и трансмиссии, относящихся к передней или задней паре колес.

С таким же успехом тут употребимо слово «ось».



Рукоять.
Нет ничего надежнее механического переключения раздатки. Пусть ручка вибрирует и требует усилий, но зато наглядна

Часть тяжелых внедорожников сейчас сочетает задний неразрезной мост с независимой подвеской спереди (Mitsubishi Pajero Sport, Toyota TLC200). По этой схеме построено и большинство пикапов. Некоторые компании в новых моделях полностью отказались от неразрезных мостов, заменив их независимой подвеской (Range Rover, Infiniti QX56, Jeep Cherokee). И только самые консервативные модели, доживающие свой долгий век на конвейере (Mercedes Gelandewagen, Land Rover Defender, UAZ), сохраняют верность полностью зависимой подвеске с двумя непробиваемо-крепкими мостами.


НЕ ВСЕ ХОРОШО, ЧТО ПОЛНО
Но есть и минусы. Раздаточная коробка получилась очень громоздкой, тяжелой и сложной. На том же Range Rover, чтобы сохранить большой дорожный просвет, пришлось поднимать ее над полом салона и фактически размещать в объемистом «ящике» – подлокотнике.

Подобные факторы напрямую повлияли на цену машин с постоянным полным приводом. Кроме того, конструкции part-time были на голову надежнее и безболезненно «переваривали» гораздо большие перегрузки.

Сделать раздаточную коробку с межосевым дифференциалом компактнее, легче и дешевле заставил инженеров полноприводный бум, стартовавший к концу ХХ века. Появились варианты с цепью вместо тяжелых шестерен (Nissan Terrano и MMC L200), с планетарной конструкцией в приводе пониженной передачи. Но оставалась еще одна проблема – устойчивость постоянно полноприводного автомобиля в скользком повороте.


SUPERSELECT
Раздаточную коробку с таким названием применяет компания Mitsubishi. Звучит непонятно, а по сути – обе системы (part-time и постоянный полный привод с межосевым дифференциалом) «в одном флаконе». Четыре положения SuperSelect позволяют двигаться исключительно на заднем приводе при отключенном переднем, подключать передние колеса вместе с задними через межосевой дифференциал (длительный режим), делать то же, но с заблокированным межосевым дифференциалом (аналог подключенного part-time) и, наконец, добавлять к заблокированному «центру» «понижайку».
С какой стороны ни взгляни – рай для джипера!




СВОБОДА, РАВЕНСТВО И… «УШИ»

Когда вам говорят, что свободный дифференциал, дескать, «отправляет» часть крутящего момента на то или иное колесо или мост – не верьте! В системах со свободным дифференциалом вся мощность всегда уйдет туда, где будет меньшее сопротивление.

Классика поведения подобной трансмиссии на обледенелом лесном повороте при избытке скорости: начало дуги под тягой – больше момента уходит назад и автомобиль напоминает заднеприводный. Вы сбрасываете газ перед самой крутой частью виража, и мгновенно вес автомобиля, а с ним и доля крутящего момента устремляются вперед – машина стала переднеприводной, заскользила наружу! Вы судорожно парируете снос рулем и, вспомнив переднеприводные заповеди, слегка добавляете газу… Снова схватывают задние колеса, и высокий пикап или внедорожник, окончательно развернувшись поперек дороги, улетает в кювет! Почему так происходит? Потому что в раздаточной коробке вашего вездехода ничто не регулирует направление и долю крутящего момента. Он весь уходит туда, где в данную долю секунды больше скользит, причем переброс мощности происходит при мизерной, незаметной водителю разнице в сцеплении колес.

Побороть губительную свободу симметричного дифференциала пытались разными способами. Лучше всего это получилось у систем электронной стабилизации, но мы сейчас не о них. Помимо симметричных, в «раздатках» стали применять несимметричные дифференциалы, заведомо раздающие больший крутящий момент назад. Технически они несложны, но позволяют почти всегда оставлять автомобиль немного более заднеприводным, уберегая от коварных перебросов мощности. Такой дифференциал  стоит и в «раздатке» Audi Q7, и в «мицубишевском» SuperSelect II (33:67 %).


ОТБОР МОЩНОСТИ
Довольно редко от раздаточной коробки приводятся еще какие-то узлы, кроме мостов. Это может быть лебедка (на части Toyota Land Cruiser 80), разнообразные навесные агрегаты спецтехники (например, снегоочистители). Такую раздаточную коробку чаще называют коробкой отбора мощности.

Для нее используется специальная аббревиатура КОМ, дополнительные приводы вращают собственные карданные валы. Даже отечественный УАЗ-469 имел версию с КОМ для  щетки под  брюхом. За границей подобные коммунальные машины весьма широко используют и сегодня.


РАЗДАТКА-ЛАЙТ
Мода на внедорожники побудила создать более дешевые варианты «раздаток» для тех машин, эксплуатация которых в меньшей степени предполагает бездорожье. Прежде всего это одноступенчатые раздаточные коробки без «понижайки» (Mercedes ML без офф-роуд-пакета) и совмещение одной ступени с виско-муфтой и несимметричной раздачей (38:62%) у Cadillac Escalade с 2002 года. Подобных систем много, но в начале ХХI века большинство проблем, над которыми бились создатели металлических шедевров полного привода, успешно решила вездесущая электроника. Она сумела сверхточно и мгновенно дозировать подключение второго моста, избавив водителей и от необходимости возить с собой десятки килограммов «умного металла», и от того, чтобы платить за них.


Распознаватель. За несколькими положениями «шайбы» системы Terrain Response кроется целый мир разных настроек

Но на настоящем бездорожье, где все решает не скорость, а прочность «железа» и размер колес, сегодня, как и полвека назад, две исторические ветви науки о полном приводе вершат свой праздник.


Вездеход или нет?
Mercedes-Benz ML в качестве опции имеет офф-роудный пакет, включающий раздаточную коробку с пониженной передачей.  У стандартной версии пониженной нет

РАЗДАТОЧНАЯ КОРОБКА / Руководство по ремонту и техническому обслуживаниюавтомобилей КамАЗ / Техсправочник / Кама-Автодеталь

РАЗДАТОЧНАЯ КОРОБКА

Раздаточные коробки устанавливаются на полноприводные автомобили КАМАЗ предназначенные для движения по дорогам общего пользования и по бездорожью.

Назначение раздаточной коробки - распределение в определённой пропорции потока мощности от двигателя между ведущими осями автомобиля: к среднему и заднему ведущим мостам, к переднему ведущему мосту.

Раздаточная коробка предусматривает два режима движения автомобиля: по бездорожью, в раздаточной коробке включается низшая передача, и по дорогам общего пользования, в раздаточной коробке включается высшая передача.

При движении по скользким дорогам, для предотвращения буксования колес, в раздаточной коробке предусмотрена блокировка дифференциала приводов переднего и задних ведущих мостов.

Техническая характеристика раздаточной коробки

Обозначение базовой модели

65111-1800020

65111-1800020-10

Масса базовой модели, кг

257

257

Максимально допустимый входной момент на первичном валу, Н.м (кгс.м)

7308,45 (745).

7308,45 (745).

Передаточное число первой (низшей) передачи

1,692

1,692

Передаточное число второй (высшей) передачи

0,917

0,917

Межосевой дифференциал

планетарный с цилиндрическими колесами несимметричный, распределяет поток мощности в пропорции: на задние мосты - 66,7%, на передний мост -33,3%

планетарный с цилиндрическими колесами несимметричный, распределяет поток мощности в пропорции: на задние мосты - 66,7%, на передний мост -33,3%

Возможный отбор мощности:

- с верхнего люка раздаточной коробки

- с заднего торца, от КОМ привода лебедки

44. 12 кВт (60 л.с.)

44.12 кВт (60 л.с.)

Управление переключением передач

Дистанционное, с пневматическим приводом трехпозиционным кулачковым пневмокраном

Дистанционное, с пневматическим приводом трехпозиционным кулачковым пневмокраном

Управление механизмом блокировки дифференциалом

Дистанционное, с пневматическим приводом двухпозиционным пневмокраном

Дистанционное, с пневматическим приводом двухпозиционным пневмокраном

Управление включением коробкой отбора мощности привода лебедки

Электропневматическое, электрическим переключателем электропневмоклапаном

Электропневматическое, электрическим переключателем электропневмоклапаном

Система смазки

комбинированная, все детали смазываются разбрызгиванием, подшипники шестерни низшей передачи на промежуточном валу смазываются дополнительно из лотка на картере

комбинированная, все детали смазываются разбрызгиванием, подшипники шестерни низшей передачи на промежуточном валу смазываются дополнительно из лотка на картере

Установка раздаточной коробки

Раздаточная коробка установлена сзади коробки передач на раме автомобиля (рис. 3-69). Для крепления картер раздаточной коробки с правой и левой стороны имеет обработанные выступы (лапы) с отверстиями под болты 10. Левое крепление состоит из прикрепленного к раме кронштейна 9 подвески, на котором крепятся два комплекта деталей подвески. Комплект состоит из двух резиновых армированных подушек 12, распорной втулки 17, длиной 44 мм, шайба плоская 13, двух плоских шайб 11, стянутых вместе с лапой раздаточной коробки болтом 10 и самоконтрящейся гайкой 14.

С правой стороны аналогичные детали подвески и крепления установлены на продольную балку 8. Балка в свою очередь опирается на два кронштейна 1, детали крепления балки к кронштейнам 1 (сечение А-А) с каждой стороны имеет набор деталей: две плоские шайбы 11, две резиновые подушки 12, шайба плоская 13, распорная втулка 16 длиной 46 мм, болт 15 длиной 80 мм, самоконтрящаяся гайка 14. Кронштейны 1 прикреплены тремя болтами к поперечине. Болты собраны с соответствующими самоконтрящимися гайками 2 и 3.

Момент затяжки гаек 14 при установке раздаточной коробки должен быть в пределах 176,5-190,13 Н. м (18-19 кгс.м), момент затяжки гаек 2 и 3 83,35-93,16 Н.м (8-9кгс.м).

Рис. 3-69. Установка раздаточной коробки: 1 - кронштейн подвески; 2, 3 - гайки крепления; 4, 5, 10,15 - болты; 6 - проушины; 7 - раздаточная коробка; 8 - продольная балка; 9 - кронштейн; 11 - шайба; 12 - подушка; 13 - проставочное кольцо; 14 - самоконтрящаяся гайка; 16, 17 - распорная втулка.

Снятие раздаточной коробки с автомобиля

Снять с автомобиля настил платформы, отсоединить карданные валы: основной, привода среднего ведущего моста, привода переднего ведущего моста.

Подъемным механизмом зацепить раздаточную коробку за проушины 6 (рис. 3-69) и натянуть тросы, отвернуть четыре самоконтрящиеся гайки 14, опустить раздаточную коробку вниз, на тележку, обращая внимание на сохранность деталей подвески.

Можно снять раздаточную коробку вместе с продольной балкой 8, для чего отвернуть гайки крепления 15 к двум кронштейнам 1. Снять болты, затем качнуть раздаточную коробку вперед или назад, вывести продольную балку из подвесных кронштейнов и опустить раздаточную коробку.

Установку раздаточной коробки на автомобиль производить в обратной последовательности, соблюдая моменты затяжки гаек.

Техническое описание раздаточной коробки.

Раздаточная коробка состоит из картера 39 (рис. 3-70) и крышки картера 40, имеющих вертикальный разъем, в которых смонтированы: первичный вал 58 в сборе с шестерней и подшипниками; промежуточный вал 24 в сборе с шестернями низшей и высшей передачи и коническими подшипниками; дифференциал 38 раздаточной коробки в сборе с деталями цилиндрического планетарного механизма, ведомыми шестернями высшей и низшей передачи; картер 46 привода переднего моста с деталями привода спидометра, механизмом блокировки дифференциала, валом привода переднего моста; коробка 19 отбора мощности привода лебедки с механизмом управления; механизм 11 (рис. 3-71) включения низшей передачи; механизм 12 включения высшей передачи; механизм блокировки, предотвращающий включение двух передач одновременно.

Картер и крышка картера отлиты из серого чугуна, обработаны совместно и скреплены по периметру болтами. Между ними установлена уплотнительная паронитовая прокладка 9 (рис. 3-70).

Взаимное расположение картера и крышки картера фиксируется двумя штифтами, отверстия под которые получены при совместной обработке.

После обработки картер и крышка картера маркируются одним порядковым номером и применяются совместно. Разукомплектовка их не допускается.

Вверху картера имеется люк, закрытый крышкой 12 с уплотнительной прокладкой 13, в крышку ввернут клапан 10 (рис. 3-71), предотвращающий повышение давления в полости раздаточной коробки. Клапан герметизирует полость картера от внешней среды, что позволяет автомобилю преодолевать водные преграды. На шпильках крепления крышки закреплены две проушины 11 (рис. 3-70) для транспортировки раздаточной коробки.

На верхний люк может быть установлена коробка отбора мощности. Привод отбора -от специальной шестерни, приваренной к шестерне первичного вала. Максимально допустимый отбор от верхнего люка - 44кВт (60 л.с.). Отбор мощности возможен как на стоянке, так и при движении автомобиля.

С левой стороны картера выполнено заливное и оно же контрольное отверстие, закрытое пробкой 1 (рис. 3-71). В нижней части крышки картера сливное отверстие закрыто пробкой 41 (рис. 3-70) с магнитом.

Первичный вал 58 (рис. 3-70) раздаточной коробки установлен в верхней расточке картера с крышкой, опирается на два роликовых конических подшипника 8 и 10, воспринимающих радиальные силы от зацепления шестерен и осевое усилие от косозубого зацепления шестерен. Передний подшипник установлен в крышку 1 и в крышку 40 картера. Крышка переднего подшипника с уплотнительными прокладками прикреплена к крышке картера болтами 3. В крышку вставлена манжета 33, она имеет наклонную насечку на рабочей кромке, препятствующую вытеканию смазки. Пакет деталей: подшипник 8, фланец 59 стянуты гайкой 57, момент затяжки 295-345 Н.м (30-35 кгс.м), гайка законтрена кернением пояска в паз первичного вала. Фланец 59 на торцевой поверхности имеет зубья для соединения с аналогичной поверхностью карданного вала.

Рис. 3-70. Коробка раздаточная: 1 - крышка переднего подшипника; 3, 17, 25, 45, 53 - болт; 4, 18, 26, 44, 52 - шайба; 9, 13, 16, 20, 42 - прокладка уплотнительная; 11 - проушины; 12 - крышка; 15 - муфта включения КОМ; 19 - коробка отбора мощности привода лебедки; 21, 37, 54 - прокладки регулировочные;22,50 - подшипник роликовый радиальный с короткими цилиндрическими роликами; 8,10, 27, 47, - подшипник роликовый конический; 23, 51 - крышка; 24 - вал промежуточный в сборе; 30 - фланец ведущий заднего моста; 31 - шайба опорная подшипника вала привода заднего моста; 32 - шайба маслоотгонная; 33 - манжета; 34 - крышка заднего подшипника вторая; 35 - подшипник; 36 - крышка заднего подшипника; 38 - дифференциал в сборе; 39 - картер; 40 - крышка картера; 41 - пробка сливная; 46 - картер привода переднего моста в сборе; 49 - датчик включения блокировки дифференциала; 57 - гайка; 58 - вал первичный в сборе; 59 - фланец; 60 - гайка крепления фланца.

Рис. 3-71. Коробка раздаточная, вид спереди: 1 - пробка контрольная; 2 - прокладка; 3 - болт; 4 - гайка;5 - датчик привода спидометра; 6 - штифт; 7 - шпилька; 8 - гайка; 9 - шайба стопорная; 10 - клапан; 11 - механизм включения низшей передачи; 12 - механизм включения высшей передачи.

Промежуточный вал в сборе установлен на двух конических подшипниках 22 и 50. Наружные обоймы подшипников закрыты крышками передней 51 и задней 23 с уплотнительными прокладками. Осевой люфт промежуточного вала регулируется, он должен быть в пределах 0,08-0,13 мм. Регулировка производится при сборке раздаточной коробки регулировочными прокладками 21, установленными под заднюю крышку.

Предусмотрен набор регулировочных прокладок (табл. 3-2).

Таблица 3-2.

Обозначение прокладок

Толщина прокладок, мм.

43114-1802092

0,05

43114-1802093

0,1

43114-1802094

0,2

43114-1802095

0,5

43114-1802096

1

Смазка подшипников и шестерен в раздаточной коробке осуществляется окунанием деталей дифференциала в масляную ванну, а детали промежуточного и первичного вала смазываются разбрызгиванием и масляным туманом.

Для дополнительной смазки подшипников шестерни низшей передачи промежуточного вала предусмотрена подача смазки к подшипникам из лотка картера, в котором накапливается смазка и по отверстиям в стенке картера и в задней крышке 23 (рис. 3-70) подшипников подается внутрь промежуточного вала и по радиальным сверлениям в полость подшипников.

В исходном состоянии и при отсутствии воздуха в пневмосистеме зубчатая муфта на промежуточном валу под действием пружины механизма включения находится в крайнем левом положении, при этом включена первая (низшая) передача в раздаточной коробке.

Дифференциал 38 в сборе с шестернями и подшипниками установлен в нижней расточке картера с крышкой. Задний роликовый подшипник 27 фиксируется крышкой 36. Во второй крышке 34 заднего подшипника установлены: шариковый подшипник 35 и двухкромочная манжета 33. Подшипник 35 является опорой для вала привода заднего моста.

Пакет деталей на валу привода заднего моста: подшипник 35, шайба 31, шайба маслоотгонная 32, фланец 30 привода заднего моста стягиваются гайкой 60. Момент затяжки гайки должен быть в пределах 295-345 Н.м (30-35 кгс.м). После затяжки гайка стопорится отгибанием пояска в паз вала.

На передний торец крышки картера прикреплен болтами 45 с пружинами шайбами картер 46 привода переднего моста в сборе. Так же на переднем торце прикреплены два механизма включения с пневмокамерами: механизм включения низшей и высшей передач. На верхнюю плоскость картера привода переднего моста установлен датчик 5 (рис. 3-71) привода спидометра (ВК403Б). Детали крепления датчика спидометра пломбируются.

При сборке раздаточной коробки предварительно собираются подсборочные единицы.

Вал первичный в сборе.

На вал 1 (рис. 3-72) установлена на шлицах шестерня 3 с приваренной к ней шестерней отбора мощности, подшипники 2 и 4 без наружных колец. Наружные кольца подшипников для удобства сборки устанавливаются, соответственно, в крышку картера и картер.

Рис. 3-72. Вал первичный раздаточной коробки: 1 - вал первичный раздаточной коробки; 2 - кольцо внутреннее подшипника; 3 - ведущая шестерня первичного вала; 4 - кольцо внутреннее подшипника.

Вал промежуточный в сборе.

На левый конец вала 3 (рис. 3-73) напрессована шестерня 1 до упора в бурт вала, внутреннее кольцо подшипника 6, установлена кольцо 7.

На правый конец вала на двух подшипниках 9 с алюминиевыми сепараторами установлена шестерня 4. Между подшипниками 9 расположено распорное кольцо 10. На шестерне на шлицах размещается зубчатая каретка 2 включения первой (низшей) передачи. Внутренние кольца двух подшипников 6 от осевых перемещений фиксируются кольцами 7. Наружные кольца подшипников при сборке вставляются в соответствующие гнезда картера и крышки картера. Шестерня 4 после сборки должна свободно проворачиваться на подшипниках.

Рис. 3-73. Вал промежуточный: 1 - шестерня неподвижная; 2 - каретка включения первой передачи; 3 - вал промежуточный; 4 - шестерня подвижная первой передачи; 5 - шайба упорная; 6 - подшипник роликовый радиальный с короткими цилиндрическими роликами; 9 - подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный; 10 - распорное кольцо.

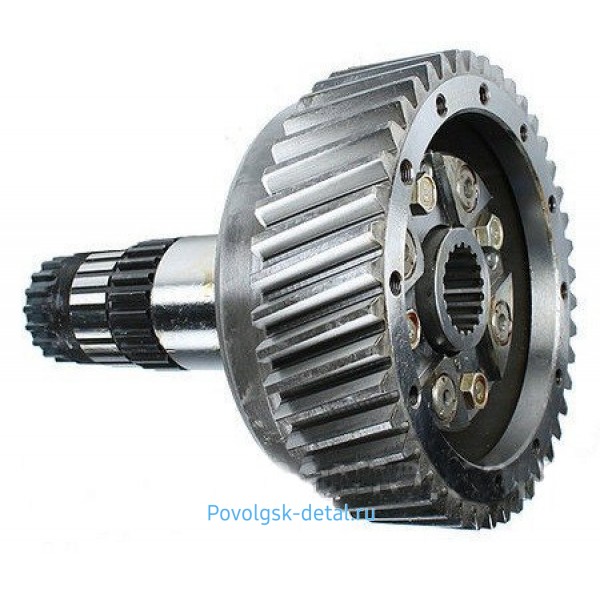

Дифференциал раздаточной коробки в сборе.

Дифференциал распределяет крутящий момент между приводом переднего моста и валом привода задних мостов в определенной пропорции, обусловленной внутренним передаточным отношением планетарной передачи.

Передняя и задняя обоймы 3 дифференциала с втулками (рис. 3-74) обрабатываются совместно, маркируются одним порядковым номером и применяются совместно. Между собой обоймы фиксируются четырьмя штифтами и стягиваются четырьмя самоконтрящимися болтами. Момент затяжки болтов 83-93 Нм (8,5-9,5 кгс-м).

На вал передней обоймы дифференциала последовательно установлены: шайба опорная 10, шестерня 8 высшей передачи, втулка 7 шлицевая с кареткой 14, кольцо 17 внутреннее с сепаратором и роликами, стопорное кольцо 13.

На переднем конце вала выполнены шлицы для соединения с муфтой блокировки дифференциала. На фланец передней обоймы, на цилиндрический бурт напрессована шестерня низшей передачи. С другой стороны шестерня низшей передачи болтами 20 крепится к ступице 5.

В расточках передней и задней обойм установлены сателлиты, которые зацеплены с шестернями 1 привода заднего моста и переднего моста.

Шестерня 8 вращается на двух рядах насыпных роликов 6, общее количество их 98 штук. Между роликами установлено кольцо распорное 11, а в передней части установлено кольцо 12.

На ступицу 4 установлено кольцо 18 внутреннее с сепаратором и роликами, наружное кольцо для удобства сборки устанавливается в картер раздаточной коробки.

Рис. 3-74. Дифференциал в сборе: 1 - шестерня привода заднего моста; 3 - обойма дифференциала раздаточной коробки с сателлитами; 5 - ступица шестерни низшей передачи с втулкой; 6 - ролик; 7 - втулка шлицевая передней обоймы дифференциала; 8 - шестерня высшей передачи привода заднего моста; 10 - шайба опорная шестерни высшей передачи привода дифференциала; 11 - кольцо распорное роликовых подшипников шестерни высшей передачи; 12 - кольцо переднее; 13 - кольцо стопорное; 14 - каретка включения первой передачи; 17, 18 - кольцо внутреннее с сепаратором и роликами; 20 - болт.

Картер привода переднего моста.

Картер 11 привода переднего моста крепится к крышке картера раздаточной коробки, при этом шлицевой конец вала 12 входит в зацепление с шестерней привода переднего моста дифференциала.

На шлицевую часть вала 12 надета шлицевая муфта 13 блокировки дифференциала. В исходном состоянии под действием усилие пружины 2 муфта находится в крайнем левом положении. Блокировка выключена. На валу последовательно установлены детали: шестерня ведущая привода спидометра 33, подшипник 15 , шайба маслоотгонная 18, фланец привода переднего моста 21, шайба 20, гайка 19. Гайка закручивается моментом 295-345 Нм (30-35 кге-м) и ее цилиндрический поясок раскернивается в паз вала.

Подшипник 15 фиксируется упорным кольцом 23 и крышкой 24. В крышке установлена манжета 22 с насечкой.

Для включения блокировки дифференциала предусмотрен механизм включения, который содержит пневмокамеру, выполненную в расточке картера, шток включения 1, возвратную пружину 2, диафрагму 27, крышку 26. На шток одета вилка 4, зафиксированная стопорным болтом 5. При подаче воздуха в штуцер, ввернутый в крышку 26, диафрагма прогибается, преодолевая усилие пружины 2, передвигает шток с вилкой и муфту 13 вправо. Зубчатая муфта входит в зацепление с шлицами передней обоймы дифференциала. Планетарная передача заблокирована, относительное вращение шестерен в дифференциале становится невозможным.

При этом происходит проскальзывание колес автомобиля передней оси относительно колес задней оси. Это не опасно при движении по скользкой дороге, когда проскальзывание колёс не вызывает больших нагрузок в деталях дифференциала, однако это не так при движении по сухой дороге.

Рис. 3-75. Картер привода переднего моста: 1 - шток; 2 - пружина; 3 - шарик; 4 - вилка; 5 - винт стопорный; 6 - болт; 7 - шайба стопорная; 8 - проволока контровочная; 9 - крышка; 10 - прокладка уплотнительная; 11 - картер; 12 - вал привода переднего моста; 13 - муфта блокировки; 15 - подшипник; 16 - болт; 17 - шайба; 18 - шайба маслоотгонная; 19 - гайка; 20 - шайба; 21 - фланец; 22 - манжеты; 23 - кольцо упорное; 24 - крышка переднего подшипника; 25 - прокладка уплотнительная; 26 - крышка; 27 - диафрагма; 28 - болт; 29 - червяк привода спидометра; 30 - штуцер; 31 - переходник; 32 - кольцо уплотнительное; 33 - шестерня ведущая привода спидометра.

Внимание! При выезде на твердую дорогу блокировку необходимо немедленно отключить, т.к. при этом многократно возрастают нагрузки в трансмиссии и, в частности, в деталях дифференциала, что может привести к их преждевременному износу или к аварийному разрушению Включение и отключение блокировки необходимо производить при остановленном автомобиле и выключенном сцеплении.

Привод спидометра включает в себя детали: червяк 29 привода спидометра, шестерню 33 привода спидометра, штуцер 30, переходник 31, уплотнитель 32.

Червячная пара: червяк и шестерня привода спидометра являются сменной парой.

В зависимости от передаточного числа ведущих мостов, а также радиуса качения колес автомобиля для правильного показания датчика спидометра назначаются вполне определенные червячные пары с различным числом зубьев, числом заходов червяка, углом наклона зубьев и другими параметрами.

Каждая пара, которая должна работать совместно, маркируется одним и тем же порядковым номером от 1 до 9.

Таблица применяемости сменных шестерен привода датчика спидометра.

Таблица 3-3.

Обозначение червяка

Обозначение шестерни

Передаточное число моста

Модель шины

Статический радиус, мм

53228-3802033-69

53228-3802034-20

6,53

КАМА-1260

585

Механизмы включения высшей и низшей передач.

Механизмы устанавливаются на передний торец крышки картера 40 (рис. 3-70) раздаточной коробки. Механизмы по своему устройству аналогичны друг другу, отличается длиной штоков и установкой вилок включения.

При отсутствии воздуха в пневмосистеме автомобиля или при включенной низшей передаче краном управления ручка крана повернута влево, воздух в пневмокамерах отсутствует. Штоки с вилками под действием усилия пружин перемещаются в крайнее левое положение. В этом состоянии штоков и вилок в раздаточной коробке включена первая (низшая) передача.

При подаче воздуха в верхнюю пневмокамеру первой передачи шток с вилкой под действием поступающего воздуха под диафрагму перемещает муфту в раздаточной коробке вправо. Первая передача выключается. В раздаточной коробке включена нейтраль. Положение ручки крана вниз вертикально.

При подаче воздуха в обе пневмокамеры одновременно рукоятка переключается вправо, в раздаточной коробке включается вторая (высшая) передача.

Внимание! Переключение передач производить только при остановленном автомобиле и выжатой педали сцепления.

В пневмокамерах предусмотрено устройство для принудительного перемещения штоков механическим способом - винтами 1 (рис. 3-76).

В исходном состоянии оба винта должны быть повернуты вправо, по часовой стрелке, до отказа.

При неисправном автомобиле, например, при отсутствии воздуха и необходимости буксировки, может быть включена нейтраль в раздаточной коробке вращением винта верхнего механизма 1 влево, против часовой стрелки, до упора.

Для экстренного движения на высшей передаче она может быть включена принудительно вращением винтов 1 на обоих механизмах влево, против часовой стрелки, до упора.

При устранении неисправности на автомобиле оба винта должны быть возвращены в исходное состояние вращением вправо, по часовой стрелке, до упора.

Устройство механизмов включения передач показано на (рис. 3-76).

В расточках картера установлены механизмы, содержащие шток 18, на котором винтом 17 застопорена вилка 26. Во внутренней расточке штока установлен стержень 16, на который надеты передняя шайба 14, упирающаяся в бурт штока, пружина 13, вторая шайба 14, самоконтрящаяся гайка 16. Самоконтрящаяся гайка заворачивается на резьбовой конец стержня 16 таким образом, чтобы был обеспечен между шайбами 14 размер равный 90,7+0,2 мм. После установки стержня с установленными на нем деталями в расточку штока он стопорится стопорным кольцом. На передний резьбовой конец стержня навернут стакан 7, в который упирается пружина 8. Между корпусом 12 механизма и крышкой 32 корпуса зажата диафрагма 6.

Механизм принудительного включения состоит из винта 1, шплинта 2, резьбовой втулки 3 с выфрезерованным пазом, в которой входит штифт 33, предотвращающий вращение втулки.

При вращении винта 1 против часовой стрелки, влево, резьбовая втулка 3 перемещается вправо и сжимает пружину 8, перемещает шток 18 с вилкой 26 вправо, выключая первую передачу (верхний механизм) и включая вторую передачу (нижний механизм). Винты необходимо крутить до отказа, чтобы было гарантированное включение или нейтрали или высшей передачи.

Внимание: Нельзя останавливать винты в промежуточном положении. Это может привести к одновременному включению двух передач при неисправной блокировке и, как следствие, к разрушению раздаточной коробки.

Рис. 3-76 Установка механизмов низшей и высшей передач: 1 - винт; 2 - шплинт; 3 - втулка резьбовая; 4 - штуцер; 5 - кольцо уплотнительное; 6 - диафрагма; 7 - стакан; 8 - пружина; 9, 10 - шайбы регулировочные; 11 - датчик включения; 12 - картер механизма включения; 13 - пружина; 14 - шайба; 15 - гайка самоконтрящаяся; 16 - стержень; 17 - винт; 18 - шток; 19, 20 - прокладка; 21 - пробка; 22 - корпус блокировки; 23 - штифт; 24 - шарик; 25 - пробка; 26 - вилка; 27 - пломба; 28 - шайба; 29, 30 - болт; 31 - прокладка; 32 - крышка механизма включения; 33 - штифт.

Вращением винтов вправо до отказа механизмы возвращают штоки с вилками в исходное состояние. Перед установкой механизмов в крышку картера необходимо установить с помощью регулировочных прокладок 31 размеры:

- для верхнего механизма при подаче воздуха в пневмокамеру в отверстие штуцера 4 под давлением 6-7 кгс/см2 размер от привалочного торца корпуса 12 с установленными прокладками 31 до центра лунки на штоке должен быть (269,90 - 271, 83) мм. Размер устанавливать добавлением или уменьшением числа прокладок.

- для нижнего механизма размер от привалочного торца корпуса с установленными прокладками 31 до центра лунки должен быть (312,785 - 315,755) мм. Размер устанавливать также набором прокладок. Регулировку производить без подачи воздуха в пневмокамеру, т.е. шток находится в исходном положении.

Внимание: Регулировку производить в обязательном порядке. Это необходимо для правильной работы механизма блокировки и исключения случаев одновременного включения двух передач.

Механизм блокировки состоит из корпуса блокировки 22, штифта 23, двух шариков 24, двух пробок 21, уплотнительных прокладок 19, 20 и пробки 25.

Механизм блокировки предотвращает одновременное включение высшей и низшей передачи в раздаточной коробке. После установки механизма блокировки болты крепления 28 пломбируются пломбой 27.

Кран управления раздаточной коробкой.

Назначение крана управление - подавать воздух в пневмокамеры механизмов переключения передач в раздаточной коробке и соединять их с атмосферой при соответствующих переключениях.

Кран переключения (рис. 3-77) состоит из корпуса 9, крышки корпуса 13. В вертикальных расточках корпуса установлена два штока 17 с уплотнительными кольцами, два седла 10 клапана, пружина 11 фиксатора, три шарика 7. Штоки 17 поджаты пружинами 16 к кулачковому валу 4. Кулачковый вал 4 имеет два эксцентрика, расположенные по краям для управления клапанами и один эксцентрик в средней части с тремя лунками, выполняющим роль фиксатора. Кулачковый вал зафиксирован штифтом на оси 6. Ось соединена с ручкой 8.

На переднем конце оси 6 запрессован штифт 18, который входит в лунки на торцах корпуса и тем самым фиксирует ось в трех положениях через 90° при повороте ручки 8. Пружина 1 отжимает ось 6 вправо до упора штифта 18 в лунку корпуса.

Рис. 3-77. Кран управления раздаточной коробкой: 1, 11, 12, 16 - пружина; 2 - винт; 3 - втулка направляющая; 4 - вал кулачковый; 5 - крышка; 6 - ось; 7 - шарик; 8 - ручка; 9 - корпус; 10 - седло клапана; 13 - крышка; 14 - клапан; 15 - кольцо уплотнительное; 17 - шток крана; 18 - штифт; Б - подвод воздуха; Г- к низшей передаче; В - к высшей передаче; Д - в атмосферу.

Для поворота ручки 8 её необходимо подать вперёд, сжимая пружину 1, и установить её в требуемом положении до срабатывания фиксатора.

В крышке корпуса 13 расположены два клапана 14, которые пружинами поджимаются к седлу 10 или к торцу штока крана 17 при включенном клапане.

Работа крана.

В исходном состоянии ручка переключателя 8 находится в вертикальном положении. Через отверстие Б в корпус постоянно подается воздух из пневмосистемы автомобиля, правый клапан открыт эксцентриком кулачкового вала, воздух через зазоры между седлом 10 и штоком поступает в отверстие Г и далее по воздухопроводам в механизм включения низшей передачи, диафрагма механизма, прогибаясь, перемещает шток и вилку в сторону выключения зубчатой муфты. В раздаточной коробке включена нейтраль. Пневмокамера механизма включения высшей передачи соединена с атмосферой через отверстие Д.

При повороте ручки 8 на один щелчок против часовой стрелки, кулачок поворачивается и освобождает правый шток крана, оба клапана закрыты и соединены с атмосферным выводом Д. Включена первая (низшая) передача в раздаточной коробке.

При повороте ручки на один щелчок по часовой стрелке от среднего положения, кулачковый вал открывает оба канала 14, воздух одновременно подается в обе пневмокамеры механизмов включения низшей и высшей передач. В раздаточной коробке включена вторая (высшая) передача.

Управление раздаточной коробкой показано на рис. 3-78, где краном управления 1 осуществляется переключение передач в раздаточной коробке, краном 2 включается блокировка дифференциала. Кран блокировки аналогичен крану блокировки ведущих мостов.

В зависимости от назначения автомобиля и требований заказчика воздухопроводы могут быть выполнены из стальных трубок и шлангов или же из гибких пластиковых трубок.

Рис. 3-78. Схема управления раздаточной коробкой и коробкой отбора мощности: 1 - кран управления раздаточной коробкой; 2 - кран управления блокировкой дифференциала; 3 - электропневмоклапан включения коробки отбора мощности.

Коробка отбора мощности (КОМ).

Раздаточные коробки по заказу потребителей могут комплектоваться коробками отбора мощности для привода лебедки (рис. 3-79). КОМ крепится к заднему торцу коробки четырьмя болтами.

КОМ состоит из стакана 4, выполняющего роль корпуса, крышки 6, вала 1, двух подшипников 2, проставочной втулки 3, шайбы 8, фланца 9, шайбы 10, гайки 11.

После сборки корпус КОМ и крышка скрепляются двумя винтами 12, которые после заворачивания необходимо раскернить в одной точке.

На шлицевой конец вала 1 устанавливается зубчатая муфта 15 (рис. 3-70) включения КОМ.

Включение КОМ осуществляется механизмом включения (рис. 3-80).

Рис. 3-79. Коробка отбора мощности:1 - вал; 2 - подшипник шариковый; 3 - втулка; 4 - стакан; 5 - прокладка уплотнительная; 6 - крышка; 7 - манжета; 8, 10 - шайба; 9 - фланец; 11 - гайка; 12 - винт.

Рис. 3-80. Механизм включения КОМ: 1 - шплинт; 2 - крышка; 3 - болт стопорный; 4, 9, 11 - болт; 5, 12 - шайба; 6 - корпус механизма; 7 - проушина; 8 - диафрагма; 9 - болт; 10 - крышка; 13 - прокладка; 14 - вилка.

Механизм включения состоит из корпуса 6, крышки 10, диафрагмы 8, пружины 7, штока 5. На штоке винтом 3 закреплена вилка 14. Винт застопорен шплинтом 1.

Подача воздуха в пневмокамеру осуществляется от электропневмоклапана 3 (рис. 3-78), закреплённого на левом кронштейне крепления раздаточной коробки. Включение электро-пневмоклапана осуществляется переключателем, установленным на панели приборов.

Кроме того, для исключения случаев случайного включения коробки отбора мощности, имеется дублирующий включатель.

При необходимости и при отсутствии лебедки на автомобиле коробка отбора мощности может быть использована для привода других потребителей, при этом максимально допустимый отбор мощности до 45 л.с.

Техническое обслуживание.

Проверить внешним осмотром отсутствие подтекания масла через манжеты первичного вала, вала привода заднего моста, вала привода переднего моста.

Очистить от грязи клапан, установленный в верхней крышке картера.

Проверить уровень масла в раздаточной коробке, отвернув контрольную пробку с правой стороны картера. При необходимости долить.

Проверить крепление раздаточной коробки, при необходимости гайки подтянуть.

Один раз в год сменить масло в раздаточной коробке. Масло должно быть в горячем состоянии. Для этого вывернуть заливную и сливную пробки. Очистить магнит сливной пробки от грязи и металлических частиц. Промыть картер раздаточной коробки, поставить на место сливную пробку, залить моторное масло 6,4 л до контрольного отверстия, прокрутить на нейтрали в течение 8-10 мин, слить масло и залить основную смазку ТСп-15К также до уровня контрольного отверстия, прокрутить на нейтрали 3-5 мин, при необходимости долить масло до уровня.

Ремонт

Ремонт раздаточной коробки со снятием ее с автомобиля и последующей разборкой необходимо производить только для замены вышедших из строя деталей или при больших пробегах автомобиля для капитального ремонта в заводских условиях.

Перед снятием раздаточной коробки отсоединить: карданные валы, шланги подвода воздуха к механизмам включения высшей и низшей передач, к механизму блокировки дифференциала, к механизму включения коробки отбора мощности, распломбировать и отсоединить клеммы датчика привода спидометра, отсоединить провода датчиков включения низшей передачи и блокировки дифференциала.

Снять раздаточную коробку с автомобиля.

Разборка раздаточной коробки должна вестись на ремонтных предприятиях в специализированных мастерских.

Для разборки и последующей сборки РК необходимо иметь набор стандартных инструментов, специальных и универсальных съемников, а также гаражное оборудование: верстак, тиски, приспособление, гидравлический пресс усилием до 2000 кг.

Установить раздаточную коробку на специальный стенд для сборки - разборки раздаточной коробки.

Слить масло из картера раздаточной коробки, раскернить и отвернуть гайки крепления фланцев карданных валов. Универсальными съёмниками снять фланцы с первичного вала и вала привода заднего моста.

Отвернуть болты крепления крышки подшипника вала привода заднего моста. Ввернуть два болта M10x1,25 в специальные отверстия для демонтажа и, вворачивая их, отсоединить крышку от картера, обращая внимание на сохранность уплотнительной прокладки. Далее, используя универсальный съёмник, снять крышку вместе с подшипником с вала.

Снять крышку заднего подшипника промежуточного вала, снять уплотнительные и регулировочные прокладки.

Снять крышку механизма включения КОМ, расстопорить и отвернуть болт крепления вилки включения, отвернуть два болта и снять механизм включения КОМ, через люк извлечь вилку включения КОМ. Отвернуть болты крепления и снять коробку отбора мощности привода лебедки.

Снять крышку первичного вала с манжетой.

Отвернуть болты и снять картер привода переднего моста в сборе.

Распломбировать и отвернуть болты крепления корпуса механизма блокировки переключения передач, снять корпус, обращая внимание на сохранность шариков, штифта и уплотнительной прокладки.

Отвернуть болты крепления крышки картера к картеру по всему периметру их соединения. Ввернуть три болта М12x1,25 в специальные резьбовые отверстия для демонтажа крышки картера и, вворачивая их, отсоединить крышку от картера.

Установить раздаточную коробку на стенде горизонтально, крышкой картера вниз. Подъёмником снять картер.

Расконтрить и отвернуть болты крепления вилок на штоках механизмов включения высшей и низшей передач, демонтировать вилки. Отвернуть болты крепления механизмов к крышке картера и снять механизмы. Снять уплотнительные и регулировочные прокладки.

Демонтировать подсборочные узлы из крышки картера: демонтировать дифференциал в сборе, снять промежуточный вал, снять первичный вал с помощью съёмника, после чего выпрессовать стакан подшипника из гнезда крышки картера.

Разбоика узлов и сборочных единиц:

Рис. 3-81. Снятие роликовых подшипников с первичного вала.

Разборка первичного вала: специальным съемником снять внутренние обоймы роликовых подшипников с роликами (рис. 3-81). Спрессовать шестерню 3 (рис. 3-72).

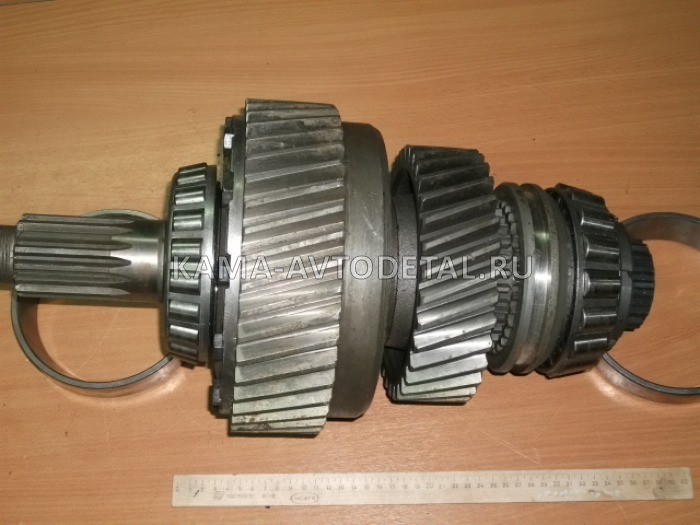

Разборка промежуточного вала:

Снять шайбы 7 (рис. 3-73), снять конические подшипники 6, снять шестерню 4, подшипники 9, распорное кольцо 10. Универсальным съемником или на прессе снять шестерню 1.

Разборка дифференциала (рис. 3-74).

Снять стопорное кольцо 13, съемником (рис. 3-82), снять подшипник 17, снять шлицевую втулку 7 с кареткой 14, шестерню 8, обращая внимание на сохранность роликов 6, шайбу опорную 10.

Рис. 3-82. Снятие подшипников с дифференциала.

Отвернуть болты 20 и снять ступицу 5.

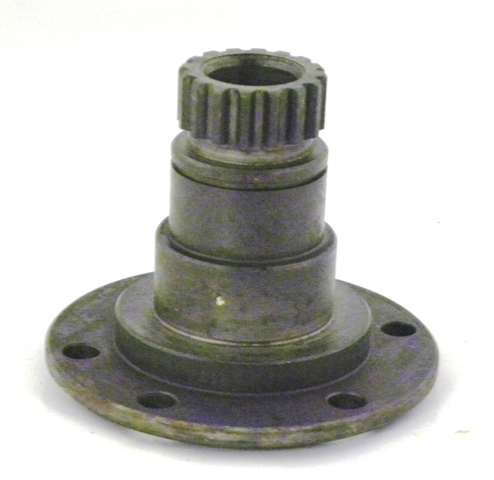

Со ступицы шестерни 5 съемником снять роликовый подшипник 18. Снять шестерню привода заднего моста 1.

Отвернуть самоконтрящиеся болты крепления задней обоймы дифференциала, снять сателлиты и шестерню.

При необходимости выпрессовать втулки сателлитов.

Разборка картера привода переднего моста.

Отвернуть болты 6 (рис. 3-75) крепления, снять крышку 9 с прокладкой 10. Расстопорить и отвернуть болт 5 крепления вилки. Раскрутить болты 28 крепления крышки, снять крышку 26 и диафрагму 27, извлечь шток 1, пружину 2, вилку 4, муфту включения 13.

Рис. 3-83. Снятие подшипника вала привода переднего моста.

Расстопорить и отвернуть гайку 19, снять шайбу 20. Съемником (рис. 3-83) снять фланец 21. Отвернуть болты 16 крепления крышки, снять крышку 24 с манжетами 22 и прокладку 25. Снять с подшипника стопорное кольцо 23, извлечь вал 12 из картера. Спрессовать подшипник с вала, снять червяк 29 привода спидометра. Из картера извлечь резиновое кольцо 32, переходник 31, штуцер 30, шестерню 33 привода спидометра.

Разборка механизмов включения высшей и низшей передач.

Отвернуть болты крепления и снять крышку 32 (рис. 3-76), вращая винт 1 влево извлечь резьбовую втулку 3, снять шплинт 2, извлечь из корпуса винт 1 и штифт 33.

Вывернуть датчик включения 11.

Придерживая ключом шток 16, свернуть стакан 7, снять пружину 8. Извлечь шток 18 с вмонтированными деталями.

Снять стопорное кольцо, извлечь стержень 16 из штока. Отвернуть самоконтрящуюся гайку 15, снять шайбы 14 и пружину 13.

Рис. 3-84. Снятие подшипников вала привода коробки отбора мощности.

Разборка коробки отбора мощности.

Раскернить и отвернуть гайку 11 (рис. 3-79), снять шайбу 10, фланец 9, отвернуть винты 12, снять крышку с манжетой в сборе и уплотнительную прокладку 5, снять шайбу 8. Извлечь из корпуса вал 1 вместе с подшипниками 2, съемником (рис. 3-84) спрессовать подшипники 2 с вала.

Разборка крана управления раздаточной коробкой.

Отвернуть четыре винта и снять крышку 13 (рис. 3-77) с клапанами 14 и пружинами 12. Снять седла 10, резиновые кольца 15. Из корпуса извлечь две пружины 16, два штока 17 с шариками 7. Выбить два штифта 18, снять ось 6. Извлечь из корпуса кулачковый вал 4 с пружиной 1, шарик, шток с пружиной 11.

После разборки узлов раздаточной коробки все детали тщательно промыть и подвергнуть визуальному осмотру и дефектовке.

При капитальном ремонте провести микрометраж базовых, сопрягаемых и рабочих поверхностей деталей. Заменить все подшипники и резинотехнические изделия.

Поверхности деталей, изношенные больше допустимых размеров, при возможности, восстановить согласно ремонтной технической документации. При невозможности восстановления изношенные детали заменить новыми.

Сборка раздаточной коробки

Сборку узлов раздаточной коробки и раздаточную коробку производить в последовательности, обратной разборке, соблюдая общие технические требования.

Болты крепления, заворачиваемые в сквозные резьбовые отверстия, имеющие выход во внутреннюю полость раздаточной коробки необходимо установить на анаэробный герметик Локтайт 243.

Уплотнительные прокладки крышек подшипников, крышки картера, крышек верхнего и бокового люков, картеров переднего моста, картеров механизмов управления, датчика привода спидометра смазать невысыхающим герметиком Локтайт 5923.

Зубья шестерён, втулки скольжения дифференциала, зубья шестерён редуктора, рабочие поверхности валов и шестерён, подшипников шестерён, шестерни привода спидометра смазать смазкой ТСп-15К.

Рабочие кромки манжет смазать смазкой № 158 или Литол-24.

Гайки крепления фланцев, гайки и болты крепления обойм дифференциала и других ответственных деталей затягивать моментами, указанными в соответствующих разделах текста.

При сборке обратить внимание на порядковые номера картера и крышки картера раздаточной коробки. Они должны быть одинаковыми.

При сборке раздаточной коробки особое внимание обратить на правильность регулировки осевого зазора в конических подшипниках первичного, промежуточного валов и дифференциала. Регулировать соответственно прокладками 21, 37, 54 (рис. 3-70.). Осевой люфт должен быть в пределах 0,01-0,10 мм. Для регулировки необходимо иметь индикатор.

В собранной раздаточной коробке все валы должны вращаться плавно, без заеданий.

Перед установкой механизмов включения высшей и низшей передач в крышку картера раздаточной коробки должны быть обеспечены размеры от фланца с регулировочными прокладками до оси лунок, указанные в разделе «Механизм включения высшей и низшей передач». Контроль размера производить при сжатом пакете регулировочных прокладок и одной уплотнительной паронитовой прокладке. Усилие сжатия пакета прокладок должно быть не менее 980 Н (100 кгс). Паронитовую прокладку устанавливать к фланцу корпуса механизма включения. Замер размера на механизме включения низшей передачи должен производиться в выдвинутом положении штока, т. е. при подаче воздуха в пневмокамеру под давлением 588,5-784,5 кПа (6-8кгс/см2).

Штоки включения передач и отбора мощности должны перемещаться без заеданий.

Механизмы включения проверить на герметичность давлением воздуха 784,5 кПа (8 кгс/см2). Утечка воздуха не допускается.

Переключение передач в раздаточной коробке должно быть четким, без задержек.

Для предотвращения одновременного включения двух передач установить механизм блокировки.

Категорически запрещается обкатка и эксплуатация раздаточной коробки при неисправном или снятом механизме блокировки.

После сборки раздаточные коробки необходимо обкатать на стенде без нагрузки и под нагрузкой по следующему режиму:

Обкатка без нагрузки

Таблица 3-4.

Частота вращения входного вала, мин-1.

Включена передача в раздаточной коробке.

Время обкатки, мин.

1300

Низшая

1,0

1300

Высшая

1,0

2100

Последовательное включение передач (Н-В-Н-В)

3,0

Обкатка под нагрузкой

Таблица 3-5.

Частота вращения входного вала, мин-1

Нагрузка на выходном валу

Включена передача в раздаточной коробке

Время обкатки, мин

2100

39,2-49 Н.м (4-5кгс.м)

Высшая

3,0

68,6-98 Н.м (7-Юкгс.м)

Низшая

3,0

Работа на любой передаче должна происходить без резких неравномерных стуков. Температура масла при обкатке не должна превышать 85°С. Для обкатки использовать индустриальное масло И-20А, количество заливаемой смазки 6,4 л для раздаточной коробки с коробкой отбора мощности. Температура масла перед обкаткой должна быть 50-60°С.

Проверка работоспособности дифференциала.

При вращении фланца вала привода заднего моста фланец привода переднего моста должен вращаться в противоположную сторону. При этом допускается ведение первичного вала, устраняемое приложением к фланцу момента 49 Н.м (0,5 кгс.м), не более.

При подаче воздуха в механизм блокировки дифференциала он должен быть заблокирован, т.е. при вращении фланца привода заднего моста фланец привода переднего моста должен вращаться в ту же сторону.

Разблокировать дифференциал. При частоте вращения первичного вала раздаточной коробки на любой передаче 200-300 мин-1 плавно притормаживать один из выходных валов до полной его остановки. При этом в раздаточной коробке не должно быть резких шумов и стуков.

При обкатке проверить раздаточные коробки на герметичность подачей воздуха в полость картера в отверстие под предохранительный клапан давлением воздуха 19,6-23,5 кПа (0,2-0,24 кгс/см2). Течь масла не допускается.

После обкатки слить масло из раздаточной коробки в горячем состоянии. Очистить магнитную пробку.

Возможные неисправности раздаточной коробки и способы их устранения

Причина неисправности

Способ устранения

Повышенный уровень шума

Недостаточное количество масла в раздаточной коробке, износ зубчатых колес, подшипников

Долить масло. Заменить изношенные детали

Самовыключение передач

Износ шлицев муфт переключения, зубчатого колеса низшей передачи, втулки обоймы дифференциала

Заменить изношенные детали

Износ лапок вилки и сопряженных поверхностей муфт переключения

То же

Не включаются передачи

Заедание штоков механизмов переключения

Устранить причину заедания

Повреждение мембраны

Заменить мембрану

Заедание штока крана управления

Устранить причину заедания

Утечка воздуха через места соединений крана управления

Заменить изношенные или поврежденные уплотнительные кольца

Утечка воздуха в соединениях пневмосистемы

назначение, виды, устройство, как работает

Автомобили повышенной проходимости популярны среди автолюбителей. Разница таких машин от обычных – с приводом на одну из осей, сводится к тому, что у них ведущими являются оба моста. Это повышает вероятность прохождения сложного участка дороги (грязи, сугроба и т. д.). Сделать ведущими оба моста на автомобиле позволяет комплектация трансмиссии дополнительным агрегатом – раздаточной коробкой, или говоря по простому — раздатка.

Раздаточная коробка представляет собой редуктор, который распределяет крутящий момент по двум осям. Находится этот агрегат за коробкой передач.

На машинах повышенной проходимости используется несколько типов раздаточных коробок, отличающихся по:

  • устройству;
  • типу подключения;
  • соотношению распределения момента;
  • способу управления;
  • типу подключения к КПП.

Конструкций раздаточных коробок несколько, но принцип работы у всех типов одинаков.

Устройство и разновидности раздатки

Для примера рассмотрим устройство самой простой раздатки – шестеренчатого типа. Такие агрегаты уже несколько вытеснились иными типами, но при этом считаются одними из самых надежных и «настоящих» раздаточных коробок.
Состоит шестеренчатая раздаточная коробка из 4-х валов, размещенных в корпусе – ведущего, ведомого, промежуточного вала и привода второго моста. На всех валах расположены шестерни, взаимодействующие между собой.


Ведущий и ведомый валы установлены на одной оси и имеют постоянное зацепление между собой. Это дает постоянную передачу вращения на один из мостов, то есть одна ведущая ось на автомобиле работает все время.

Промежуточный вал в раздатке посредством своих шестерен, зацепленных одновременно с шестеренками ведущего вала и привода второго моста, обеспечивает передачу крутящего момента на последний, поэтому вторая ось тоже получает вращение и является ведущей.

Принцип работы такого редуктора очень прост – ведущий вал получает вращение от коробки передач, сразу отдает его на ведомый вал и через промежуточный передает крутящий момент на вал привода второго моста. Но эксплуатация машины с таким типом раздатки и постоянной подачей вращения на оба моста затруднительна, поскольку из-за жесткого соединения валов управляемость авто падает, и возникает сильная нагрузка на элементы трансмиссии.

Конструкторы решают эту проблему двумя путями – установкой дифференциала (межосевого) и оснащением узла механизмом отключения одного ведущего моста.

Дифференциал в конструкции раздатки выполняет ту же роль, что и в главной передаче – возможность вращаться валам с разными угловыми скоростями. Его наличие снижает проходимость авто из-за возможного переброса всего крутящего момента на одну ось, если вторая потеряла сцепление с дорогой, но положительно сказывается на управляемости. Для повышения же внедорожных качеств дифференциал дополнительно оснащается блокировкой.


В агрегатах же с механизмом отключения, авто в обычном режиме эксплуатации имеет один ведущий мост, а второй задействуется при надобности.

Дополнительно шестеренчатая раздатка может иметь понижающую передачу, которая повышает тяговое усилие за счет изменения передаточного соотношения в раздаточной коробке. Реализуется понижающая передача установкой дополнительных шестерен на валы. То есть, на каждом валу размещено по две шестерни разных диаметров. При введении в зацепление одних из них передаточное соотношение в агрегате равно 1:1, никакого понижения нет, но если задействовать вторую группу шестеренок, то соотношение меняется. На одних автомобилях оно составляет 2:1, на других – 2,5:1. В результате скорость движения машины снижается, но пропорционально возрастает тяговое усилие. Примечательно, что понижающую передачу используют только при включении полного привода.

Помимо шестеренчатых раздаток на машинах применяются также и цепные. В них промежуточный вал отсутствует, а вращение на приводной вал второй оси осуществляется цепью. Такая конструкция отличается меньшей металлоемкостью узла, но и по надежности уступает шестеренчатому типу.


В современных конструкциях отказались от использования дифференциалов, а их место заняли муфты – механические (синхронизаторы), фрикционные, электромагнитные, вискомуфты. На ряде авто применяются дифференциалы Torsen.

Тип привода и влияние раздаточной коробки на него

Особенности работы раздатки влияют на тип полного привода, которых всего три:

  1. Постоянный полный.
  2. Полный привод, подключаемый вручную.
  3. Привод, срабатывающий автоматически.

Примером постоянного полного привода является раздатка с обычным дифференциалом, оснащенным блокировкой (общепринятое название – Full Time). В автомобилях с такой системой раздаточная коробка дает постоянную передачу вращения по двум осям.

Привод, подключаемый вручную называют Part Time. В авто с такой системой привода раздаточная коробка в обычном режиме движения подает вращение только на одну ось, вторая же задействуется при потребности. В таких агрегатах дифференциал не используется, а вместо него устанавливаются муфты – механические, электромагнитные, которые подключают/отключают второй мост.

Система, использующая оба моста в автоматическом режиме – OnDemand. Применяется она на легковых автомобилях, и в этом случае раздатка направлена на повышение проходимости и на улучшение управляемости. Управление выполняется электроникой, взаимодействующей с АБС. В таких раздаточных коробках дифференциал отсутствует, а вместо него установлена муфта с электроприводом.
В системе OnDemand раздатка по умолчанию подает вращение только на одну ось. Но при возникновении определенных условий движения, электроника задействует привод муфты и происходит подключение второго моста.

Распределение момента раздатки

Распределение крутящего момента раздаточной коробкой бывает равным и неравным. В первом случае на оба моста подается вращение в пропорции 50/50. Такое распределение обеспечивает раздатка, не оснащенная дифференциалом или же с ним, но с блокировкой.

В коробках с неравным распределением соотношение разное. В раздатках Full Time и Part Time пропорции фиксированы и составляют 40/60 или 60/40.
Что касается систем OnDemand, то в них пропорции распределения «плавающие» и варьируются от 50/50 до 100/0. То есть, такие раздатки в автоматическом режиме могут равномерно распределять вращение или перебрасывать на одну ось.

Ещё кое-что полезное для Вас:

Способы управления

Раздатки, устанавливаемые на авто, имеют три способа управления:

  • ручной;
  • электропривод;
  • электронная система управления.

Ручной привод раздатки – старый и примитивный. При таком приводе водитель посредством рычагов выполняет отключение/подключение второго моста, блокировку дифференциала, включение понижающей передачи.


Электропривод отличается тем, что переключения в раздаточной коробке осуществляются сервоприводами. Водитель же управляет при помощи клавиш. Это удобный тип привода, но не такой надежный, как ручной механический.


На некоторых авто встречается комбинированное управление, при котором включение/отключение второго моста выполняется сервоприводом, а понижающая передача задействуется при помощи рычага, установленного в салоне.

Электронная система управления используется в раздатках привода OnDemand. Поскольку переключения в узле осуществляются в автоматическом режиме, то никаких элементов управления раздаткой для водителя не предусмотрено.

Раздаточные коробки устанавливаются в трансмиссии по-разному. Чаще этот узел соединен с КПП, что снижает количество составных элементов трансмиссии. Но есть и авто у которых раздаточная коробка установлена отдельно от КПП, а соединяются они между собой дополнительным карданным валом.

Несмотря на единый принцип работы раздаточных коробок, особенностей их функционирования множество. На одних внедорожниках основной ведущей осью является задняя, а передняя подключаемая. Но есть  машины повышенной проходимости, у которых раздаточная коробка позволяет без проблем водителю делать основным любой ведущий мост.

Почему четыре сателлита в дифференциале раздатки Нива – лучше, чем два?

Во-первых, определимся, для чего нужна переделка этого узла. Тут однозначного ответа нет, поскольку цели, а соответственно, и подходы могут быть разными:

  • для увеличения крутящего момента на пониженном ряду и, как следствие, повышения проходимости автомобиля на бездорожье;
  • для усиления узла после установки колес большего размера и замены двигателя на более мощный;
  • для устранения шумов и вибраций в РК стокового автомобиля из-за особенностей геометрии дифференциала.

Сегодня подробно рассмотрим два последних пункта, потому что они напрямую касаются темы дифференциала раздаточной коробки Нива, и затронем первый, так как ему еще будут посвящены последующие обзоры.

Уязвимость стандартной конструкции

Как правило, в целях улучшения внедорожных характеристик своего автомобиля нивоводы устанавливают колеса размером от 31’’, производят замену двигателя и главной пары. В этом случае, возрастает нагрузка на раздаточную коробку, а если конкретизировать — на ось сателлитов и шестерни дифференциала.

Стандартный дифференциал раздаточной коробки ВАЗ 2121, 2123 и других модификаций Нива имеет две шестерни, установленные на ось сателлитов. Ось, в свою очередь, фиксируется в корпусе при помощи стопорных колец, устанавливаемых с внешней стороны:

Если в стоковом автомобиле эта схема работает, то на подготовленном к бездорожью автомобиле Нива, в условиях экстремальных нагрузок, одной пары сателлитов становится недостаточно, чтобы «переварить» увеличенный крутящий момент, что и приводит к скоропостижной их поломке.

Это первый недостаток заводской конструкции дифференциала РК.

Второй, не менее существенный недостаток связан с особенностями геометрии корпуса дифференциала. Наличие биений в корпусе, заводских дефектов дисбаланс межосевого дифференциала и является одной из причин шумов, вибраций в раздаточной коробке.

Наличие всего одной пары сателлитов также является причиной дисбаланса, поскольку такая конструкция не осесимметрична. Мало того, поскольку ось сателлитов крепится в корпусе посредством наружных стопорных колец, она подвержена люфту, что также вносит вклад в общую разбалансированность конструкции.

Нельзя не упомянуть и о проблеме, сформулированной нами в первом пункте. Не секрет, что для модернизации раздаточной коробки нивоводы устанавливают комплекты понижения с различным передаточным числом.

Так вот, когда дело доходит до установки комплекта понижения в раздатку, камнем преткновения становится как раз межосевой дифференциал. Вернее, его корпус, без доработки которого втиснуть новую шестерню промвала не удастся.

Альтернатива танцам с бубном упражнениям с болгаркой только одна — замена дифференциала в РК на новый, усовершенствованной геометрии.

4 сателлита вместо двух: в чем преимущества?

Мы с нуля спроектировали и изготовили стальной дифференциал раздатки, в котором четыре сателлита, а не два, как в стоке. Тем самым, убили сразу двух зайцев:

  • разгрузили сателлиты, что позволило предотвратить их поломку даже на тюнингованной Ниве;
  • устранили дисбаланс, вызванный неосесимметричностью заводской конструкции.

Теперь о некоторых интересных деталях: ось сателлитов фиксируется в корпусе при помощи потайных пружинных штифтов, а не наружных стопорных колец. Такой способ крепления и исключает появление люфта при работе дифференциала РК Нива и делает всю конструкцию более сбалансированной

Замена дифференциала в РК Нива на дифференциал производства ИЖ-ТЕХНО оправдана не только для тюнингованной Нивы, но и для обычной, среднестатистической машины.

В этом случае, вы устраните одну из основных причин возникновения шума в раздатке — несбалансированного дифференциала, геометрия которого несимметрична. Плюс — увеличите запас прочности раздаточной коробки в целом.

Преимущества дифференциала РК Нива от ИЖ-ТЕХНО:

  • позволяет увеличить крутящий момент, передаваемый раздаточной коробкой, что способствует более высокой проходимости автомобиля Нива на сложном рельефе и труднопроходимых участках;
  • надежная фиксация осей сателлитов в корпусе дифференциала способствует равномерному распределению нагрузки на шестерни и предотвращает их преждевременный износ;
  • высокоточный корпус правильной геометрии, выполненный без биений, не является причиной шумов и вибраций в раздатке Нива;
  • корпус дифференциала изготовлен из высокопрочной легированной стали и значительно превосходит по прочности заводские корпуса, выполняемые из чугуна;
  • дифференциал раздаточной коробки Нива комплектуется усиленными приводными валами на 24 шлица (на стандартный ставят только валы на 22 шлица), изготовленными из конструкционной легированной стали. Тем самым увеличивается ресурс узла в целом;
  • корпус дифференциала подготовлен к установке комплекта шестерен понижения с различными передаточными числами, не требует доработки болгаркой.

В нашем каталоге вы можете более подробно ознакомиться с характеристиками и купить 4х сателлитный дифференциал для автомобиля Нива и Шевроле Нива.

Раздаточные коробки - должен знать каждый. Общая полезная информация

« Назад

Раздаточные коробки - должен знать каждый.  31.10.2013 02:40

Идентификация



Обычно все раздаточные коробки компании New Venture (бывшей New Process) имеют идентификационную табличку, которая содержит сведения о номере модели, идентификационном номере (заводском), серийном номере и передаточное число пониженной передачи. Буквы после номера модели обозначают: "AMC" - для автомобилей компании AMC, "J" - для Jeep. "C” - для Chevrolet, "F” - для Ford и "D” - для Dodge. Jeep Grand Cherokee ZJ поставлялся с 3 типами раздаточных коробок:

Поставлялась с дизельным двигателем.
Примечание: в первые годы производства Jeep Grand Cherokee ZJ (1993-95) из-за нехватки поставляемых на завод раздаточных коробок иногда с 6-цилиндровым двигателем.
                                                            Command-Trac (NV231 или NP231)


передаточное отношение пониженной передачи 2,72;

используемое масло: для автоматических трансмиссий ATF типа Dextron II, замена - каждые 50 000 км;

заправочная емкость:
Cherokee/ XJ - 1,1 литра
Wrangler/YJ - 1,5 литра;

в зависимости от коробки передач, с которой применяется, имеет входной вал с 21, либо с 23 шлицами. Агрегатируемая с автоматической коробкой, раздатка имеет более длинный входной вал.

имеет режимы:
2H - включен только задний мост,
4H - включены оба моста,
4L - включены оба моста на пониженной передаче.



Режимы 4H, и 4L в этой коробке только для скользкой или грязной поверхности с небольшой(!) скоростью. Нельзя, например, мчаться в этом режиме по заснеженному шоссе - будут проблемы с курсовой устойчивостью автомобиля. Дело в том, что у этой коробки отсутствует межосевой дифференциал. Езда в этих режимах по сухой поверхности приводит к повышенному износу трансмиссии и выходу из строя раздаточной коробки!

Selec-Trac (NP242)

Поставлялась с 6-цилиндровым двигателем.

передаточное отношение пониженной 2,72;

используемое масло: для автоматических трансмиссий ATF типа Dextron II, замена - каждые 50 000 км;

заправочная емкость - 1,4 литра;

в зависимости от типа вала коробки передач, с которой применяется, имеет входной вал с 21 (87-89 годов выпуска), либо с 23 шлицами;

имеет режим Full Time 4wd в дополнение к 2WD, 4H (или Part Time 4WD) и 4LO режимам. Данный режим обеспечивается наличием в коробке межосевого дифференциала.

2 WD - включен только задний мост,
4 Full Time - включены оба моста, крутящий момент распределен: 48% - на передний мост и 52% - на задний,
4 Part Time - включены оба моста, межосевой дифференциал заблокирован,
4 LO - включены оба моста на пониженной передаче, межосевой дифференциал заблокирован.
4 Full Time сконструирован для езды по сухим дорогам в режиме полного привода без ограничений.
Режим 4 Part Time на коробке Selec-Trac - это блокирование межосевого дифференциала. Езда в этом режиме по сухой поверхности приводит к повышенному износу трансмиссии и выходу из строя раздаточной коробки!

Quadra-Trac (NV249)

Поставлялась с 8-цилиндровым двигателем и 6-цилиндровым двигателем.

Выпускалась в двух вариантах:

NV249, до 1996 года, системы Full-time
NV249OD, с 1996 года, системы On Demand

передаточное отношение пониженной 2,72;

имеет режим 4WD High; Neutral; 4WD Low

заправочная емкость - 1,2 литра;

рекомендуемое масло - Mopar Dextron II или Mopar ATF Plus тип 7176

4WD High - включен полный привод;
Neutral - нейтраль,
4WD Low - включены оба моста на пониженной передаче, межосевой дифференциал и виско-муфта заблокирована. Этот режим можно включать только кратковременно! До 1996 года в этом режиме межосевая виско-муфта механически не блокировалась, что сказывалось на проходимости, естесственно.

Слабым местом является вязкостная муфта, которая чувствительна к разным размерам колес на передней и задней оси, длительному буксованию (перегрев).

Quadra-Trac II (NV247)

На новом Grand Cherokee WJ 1999 года вместо Quadra-Trac ставится новая раздаточная коробка Quadra-Trac II, которая имеет блокируемую (до 100%) героторную муфту, срабатывающую от разности скоростей. Принцип действия героторного насоса, как у шестеренчатого маслянного насоса. Ротор этого насоса приводится карданным валом переднего моста, корпус - карданным валом заднего моста. Давление, развиваемое насосом таким образом завист от разности скоростей переднего и заднего моста.



В обычных условиях, 100% крутящего момента подается на заднюю ось. Как только обнаруживается разница скоростей передней и задней оси, начинает работать героторный насос, подавая давление в многодисковую муфту, тем самым частично (или полностью) блокируя ее.

В результате часть крутящего момента перераспределяется на передний мост.

передаточное отношение пониженной 2,72;

4All time - включен полный привод; муфта, стоящая между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.
Neutral - нейтраль,
4Lo - включены оба моста на пониженной передаче, межосевая муфта заблокирована.

заправочная емкость - 1,1 литра;
Масло - специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!

Quadra-Trac I (NV147)

В 2004 году устанавливалась в комплектации Laredo с 4-литровым двигателем.

Упрощенная раздаточная коробка, созданная на основе NV47. основное отличие - отсутствие пониженной передачи и положения "Нейтраль"

4All time - включен полный привод; дифференциал, стоящий между мостами, обеспечивает автоматическое распределение крутящего момента между мостами от 5 до 95%.

заправочная емкость - 1,1 литра;
Масло - специальное для этой раздаточной коробки (Mopar Transfer Case fluid PN: 05016796AA), никакое другое лить нельзя!

Дифференциал

и раздаточная коробка: в чем разница?

Хотя ремонт трансмиссии и техническое обслуживание являются источником жизненной силы нашего бизнеса в Ralph’s Transmission, мы работаем над всеми аспектами трансмиссии и трансмиссии. Оси, дифференциалы, раздаточные коробки, карданные шарниры (карданные шарниры), ШРУСы (шарниры равных угловых скоростей) и другие важные компоненты работают непосредственно вместе с системой трансмиссии, чтобы ваш автомобиль двигался вперед с желаемой скоростью и управляемостью.

Что такое дифференциал?

Дифференциал - один из наиболее сложных и жизненно важных компонентов трансмиссии современных автомобилей. Он точно контролирует мощность, передаваемую от двигателя и передачу на каждое из ведущих колес. Он находится посередине между любой половиной оси. Во время движения дифференциал обеспечивает постоянную регулировку скорости каждого колеса. Это особенно важно при прохождении поворотов, потому что одно колесо должно вращаться быстрее, чем другое, чтобы поддерживать постоянную скорость.

В зависимости от настройки привода вашего автомобиля у вас будет один или два дифференциала. У переднеприводного автомобиля будет передний дифференциал. Автомобиль с задним приводом будет иметь задний дифференциал. Полноприводный автомобиль или автомобиль 4x4 будет иметь как передний, так и задний дифференциалы.

Что такое раздаточная коробка?

Раздаточные коробки используются специально для полноприводных автомобилей (4 × 4), таких как грузовики и внедорожники. Они работают в унисон с трансмиссией, передним и задним дифференциалами.Раздаточная коробка помогает контролировать мощность, передаваемую на каждый из дифференциалов, которые, в свою очередь, управляют мощностью, передаваемой на каждое из ведущих колес. Если раздаточная коробка или какой-либо дифференциал не работают должным образом, вы не получите должной производительности от вашей системы полного привода.

Ремонт и обслуживание дифференциала и раздаточной коробки

Как и любые автомобильные системы, дифференциалы и раздаточные коробки иногда требуют обслуживания. Трансмиссионное масло может подвергнуться коррозии или загрязнению, поэтому его, возможно, потребуется заменить. Уплотнения и другие ключевые компоненты следует периодически проверять и чистить / заменять по мере необходимости.

Если есть серьезные внутренние проблемы в дифференциале или раздаточной коробке, у вас, как правило, есть варианты ремонта. Иногда может потребоваться замена всего устройства. В Ralph’s Transmission мы часто восстанавливаем раздаточные коробки и дифференциалы точно так же, как восстанавливаем трансмиссии. Плохие детали заменяются, а хорошие детали чистятся и устанавливаются заново.

Положитесь на передачу Ральфа

При ремонте и техническом обслуживании дифференциала, раздаточной коробки, трансмиссии и других трансмиссий Central Valley вы можете рассчитывать на специалистов Ralph’s Transmission в Модесто. Позвоните нам сегодня по телефону 209.526.1909 или запланируйте бесплатную проверку онлайн.

Обслуживание жидкостей для дифференциалов и раздаточной коробки

Икс Это текст отказа от ответственности в отношении файлов cookie.

Дифференциалы передают мощность от трансмиссии к колесам.Чрезвычайно высокие рабочие температуры могут вызвать термическое разрушение дифференциальной жидкости, что приведет к потере смазки и образованию отложений. Это может привести к шлифованию шестерен, оставляя после себя металлическую стружку и другой мусор.

Преимущества обслуживания жидкостей дифференциала и раздаточной коробки

Наши услуги по обслуживанию дифференциалов и раздаточных коробок Valvoline ™ (коробки передач) с использованием продуктов Valvoline Professional Series обладают термической стабильностью и помогают удалять отложения, одновременно предотвращая образование новых.Это помогает обеспечить надлежащую смазку редуктора.

Пробег Интервал

Многие производители автомобилей рекомендуют замену жидкости через регулярные промежутки времени для поддержания характеристик автомобиля. Пожалуйста, обратитесь к руководству пользователя для получения конкретных рекомендаций производителя.

Гарантия обслуживания дифференциальной жидкости

При использовании дифференциальной жидкости Valvoline Professional Series эта услуга подкрепляется пожизненной гарантией Valvoline, включающей до 4000 долларов США на запчасти и покрытие работ *.См. Полные условия данной Ограниченной пожизненной гарантии на сайте valvolineserviceplus.com.

* Покрытие автомобиля зависит от пробега на момент первого обслуживания. Покрытие вступает в силу после 500 миль. Налоги, прочие сборы, основные изменения и диагностика не оплачиваются.

Не все услуги доступны во всех регионах

© 2020 ООО Валволайн | | | | | |

NP 242 Раздаточная коробка | Crown Automotive Sales Co

Главная Авторизоваться Мой счет Просмотр корзины
  • Детали
    • Запчасти для джипов
      • Детали кондиционера / обогревателя
      • Детали оси
      • Детали кузова
      • Детали тормозной системы
      • Детали сцепления
      • Детали системы охлаждения
      • Электрические детали
      • Детали двигателя
      • Детали выхлопной системы
      • Фильтры
      • Топливные детали
      • Лампы
      • Зеркала
      • Еще запчасти для джипов. ..
        • Цилиндры замка
        • Детали рулевого управления
        • Детали подвески
        • Автоматическая коробка передач
        • Механическая коробка передач
        • Раздаточная коробка
        • Комплекты для настройки
        • Детали колес
        • Детали стеклоочистителя
        • Комплекты для джипов
    • Запчасти для Chrysler
      • Детали кондиционера / обогревателя
      • Детали оси
      • Детали кузова
      • Детали тормозной системы
      • Детали сцепления
      • Детали системы охлаждения
      • Электрические детали
      • Детали двигателя
      • Детали выхлопной системы
      • Фильтры
      • Топливные детали
      • Лампы
      • Цилиндры замков
      • Детали рулевого управления
      • Детали подвески
      • Другие запчасти для Chrysler...
        • Автоматическая коробка передач
        • Механическая коробка передач
        • Раздаточная коробка
        • Комплекты для настройки
        • Детали колеса
        • Детали стеклоочистителя
    • Запчасти для Dodge
      • Детали кондиционера / обогревателя
      • Детали оси
      • Детали кузова
      • Детали тормозной системы
      • Детали сцепления
      • Детали системы охлаждения
      • Электрические детали
      • Детали двигателя
      • Детали выхлопной системы
      • Фильтры
      • Топливные детали
      • Лампы
      • Цилиндры замков
      • Детали рулевого управления
      • Детали подвески
      • Другие запчасти для Dodge.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
