Момент затяжки колесных болтов (таблица). Какая сила и момент затяжки должна быть для гаек колес автомобиля?

Для того, чтобы правильно установить колеса, необходимо при помощи динамометрического ключа равномерно ослабить колесные болты и гайки до рекомендованного момента затяжки. Каждый автопроизводитель устанавливает собственное усилие затяжки колесных болтов, измеряемое в Ньютон-метрах (НМ). Момент затяжки колесных болтов автомобиля можно узнать из нижеприведенной таблицы.

Момент затяжки колесных болтов – таблица:















Производитель автомобиля

Модель

Момент затяжки (Нм)

Alfa Romeo

Alfa 145/146/147

Alfa 156

Alfa 159

Alfa 166

Alfa Briera/Spider

93+/-10

98

120 +/- 12

86 +/-8

120 +/- 12

Audi

A1/A2/A3/A4/A5/A6/A7/A8/TT

Q5

Q7

120

140

160

BMW

1 серия/3 серия/5 серия

M5

Z3

X3,X5,X6

120

100

100+/-10

140

Chevrolet

Сruze

Captiva

Spark

140

125

120

Chrysler

300C

200C

Grand Voyager

150

120

135

Citroen

Xsara Picasso/Saxo

C4/C5

Berlingo

AX10/AX11/AX14/Sport

85

80-100

85

90

Ford

KA/Mondeo/Scorpio/Puma

Cougar

Fiesta (2002-2008)

Fiesta

Fusion

Probe

Transit Connect

85

128

90

110

110

90-120

90

Fiat

500

Grande Punto/Punto Evo

Ducato/Talento

Ducato Maxi

86

120

160

180

Hyundai

Все модели

Starex

110

130

Honda

Все модели

108-110

Jeep

Cherokee

Compass

Patriot/Wrangler

136

135

135

Jaguar

XKR

S-Type

XJ6

XJR/XJ12

XJ8/XJ-S

125

128

65-85

88-102

66-82

KIA

Sorento/Picanto/

Rio/Shuma

Carnival

Margentis

100

103

100

98

LADA

Samara/Riva

Niva

www.spbkoleso.ru

таблица данных, как определить момент затяжки

Определенная степень закрутки резьбовых элементов выполняется с целью увеличения срока службы, прочности и повышению сопротивления различным влияющим факторам. Для каждого крепежного элемента есть определенная степень затяжки на каждом посадочном месте, рассчитывается она на основе нагрузок, температурных режимов и свойств материалов.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Например, при воздействии температуры металлу свойственно расширяться, при условии влияния вибрации — крепеж получает дополнительную нагрузку, и чтобы минимизировать ее, закручивать нужно с правильным усилием. Рассмотрим силу затяжки болтов, таблицы, методы и инструменты для проведения работ

Маркировка деталей


Этот параметр указывается на головке болта. Для деталей, выполненных на основе углеродистой стали с классом прочности — 2, указываются цифры через точку, например: 3.5, 4.8 и т. д.

Первая цифра указывает 1/100 номинального размера прочностного предела на разрыв, измеряется в МПа. Например, если на головке болта, указано — 10.1, то первое число означает 10*100 = 1000 МПа.

Вторая цифра — отношение пределов текучести к прочности, умножается на 10, по вышеуказанному примеру — 1*10*10= 100 МПа.

Предел текучести — это максимальная нагрузка на болт. Для элементов, выполненных из нержавеющей стали, наносится тип стали А2 или А4, и далее предел прочности. Например: А4—40. Число в данной маркировке характеризует 1/10 предела прочности углеродистой стали.

Единицы измерения


Основной величиной является Паскаль, единица измерения давления, механического напряжения, согласно международной системе «СИ». Паскаль равняется давлению, вызванному силой в один ньютон, равномерно распределяющейся по плоской к ней поверхности с площадью в один квадратный метр.

Рассмотрим, как конвертируются единицы измерения:

  • 1 Па = 1Н/м2.
  • 1 МПа = 1 н/мм2.
  • 1 н/мм2 = 10кгс/см2.

Моменты затяжки резьбовых соединений

Ниже приведена таблица затяжки болтов динамометрическим ключом.

Прочность болта, в Нм
Размер резьбы8.810.912.9
М6101316
М8253340
М10506680
М1285110140
М14130180210
М16200280330
М18280380460
М20400540650

Таблица усилия затяжки болтов для дюймовой резьбы стандарта США для крепежных деталей SAE класса 5 и выше.

ДюймыНмфунт
¼12±39±2
5/1625±618±4,5
3/847±935±7
7/1670±1550±11
½105±2075±15
9/16160±30120±20
5/8215±40160±30
¾370±50275±37
7/8620±80460±60

1 ньютон метр (Нм) равняется 0,1кГм.

ISO -Международный стандарт.

Моменты затяжки ленточных хомутов с червячным зажимом

В нижеуказанной таблицеприведены данные для первоначальной установки на новом шланге, а также для повторной затяжки уже обжатого шланга.

Размер хомутаНмфунт / дюйм
16мм — 0,625 дюйма7,5±0,565±5
13,5мм — 0,531 дюйма4,5±0,540±5
8мм — 0,312 дюйма0,9±0,28±2
Момент затяжки для повторной стяжки
16мм4,5±0,540±5
13,5мм3,0±0,525±5
8мм0,7±0,26±2

Как определить момент затяжки

  • С помощью динамометрического ключа.

Этот инструмент должен быть подобран таким образом, чтобы момент затяжки крепежного элемента был на 20−30% меньше, чем максимальный момент на вашем ключе. При попытке превысить предел, ключ быстро выйдет из строя.

Усилие на затяжку и тип стали указывается на каждом болте, как расшифровывать маркировку описывалось выше. Для вторичной протяжки болтов нужно учитывать несколько правил:

  1. Всегда знать точное необходимое усилие для затяжки.
  2. При контрольной проверке затяжки стоит выставить усилие и проверить в круговом порядке все крепежные элементы.
  3. Запрещено использовать динамометрический ключ как обычный, им нельзя производить закрутку деталей, гайку или закручивать болт до примерного усилия, контрольная протяжка производится динамометрическим ключом.
  4. Динамометрический ключ должен быть с запасом.
  • Без динамометрического ключа.

Для этого потребуется:

  • Ключ накидной или рожковый.
  • Пружинный кантер или весы, с пределом в 30 кг.
  • Таблица, в которой указывается усилие затяжки болтов и момент затяжки гаек.

Момент затяжки — это усилие, приложенное на рычаг размерами в 1 метр. Например, нам требуется затянуть гайку с усилием 2 кГс/м:

  1. Измеряем длину нашего накидного ключа, она, к примеру, составила 0,20 метра.
  2. Делим 1 на 0,20 получаем цифру 5.
  3. Умножаем полученные результаты, 5 на 2кГс/м и получаем в итоге 10 кг.

Переходя к практике, берем наш ключ и весы, прикрепляем крючок к ключу и производим затяжку до нужного веса, согласно описанного выше расчета. Но даже такой способ в итоге окажется лучше, чем тянуть от «руки — на глаз», с погрешностью, чем выше усилие, тем она меньше. Это будет зависеть от качества весов, но лучше все-таки приобрести специальный ключ.

Вконтакте

Facebook

Twitter

Google+

Мой мир

instrument.guru

Затягивание болтов. Динамометри́ческие ключи. Назначение, рекомендации по выбору, правила работы

Динамометрический ключ
достаточно интересный и крайне полезный инструмент с фиксированным моментом затяжки. Он используется при проектировании строительных конструкций и объектов, где предполагается монтаж и демонтаж, для затяжки резьбовых соединений. Зачастую динамометрическим ключом удобно пользоваться при установке колес, он предотвращает повреждение головки болта или резьбы, а так же способствует надежному креплению колес, что необходимо для быстрого и надежного процесса. Этот инструмент отличается от обычных гаечных встроенным динамометром.

Применение динамометрического ключа

В последнее время на литые алюминиевые диски часто устанавливаются облегченные колесные гайки. Как не крути, но это достаточно мягкий металл, поэтому во избежание повреждений затяжка должна быть верно рассчитанной. Каждый производитель имеет свой момент затяжки, то есть усилие, которое следует приложить, чтобы не сорвать резьбу, но хорошо затянуть гайки колес. Динамометрическим ключом удобно и просто затягивать болтовые соединения. В технической литературе определенный момент обозначается Н*м, например, гайка, затянутая с моментом 10 Ньютон, который приложен к плечу длиной 1 метр (10 Н*м). Чтобы избежать спонтанного отворачивания, затяжка соединения должна быть надежной. Однако, следует делать это аккуратно, чтобы не сорвать резьбу и не деформировать поверхность.

Разновидности динамометрических ключей

В настоящее время ассортимент инструментов весьма широк. Автовладелец может выбрать, каким динамометрическим ключом ему удобнее пользоваться. В зависимости от операций, которые необходимо провести, подбирается нужный инструмент (20-360 Н*м). Погрешность любительского ключа, как правило, составляет около 5 %, для профессиональных — не превышает 1-3 %. Известны несколько разновидностей:

  • стрелочные, на рукоятке имеется шкала с делениями. Ключи просты по конструкции и относятся к дешевой категории инструментов. Однако, не стоит надеяться на надежность и точность показаний, которые могут отличаться от реальных в пределах ± 10 %. А также визуализация показаний допускает некую погрешность.
  • щелчковые или передельные, относящиеся к специализированному инструменту. В конструкцию входит муфта передельного момента, срабатывающие, если затяжка превысила заданный параметр.
  • электронные, имеющие цифровую шкалу и расширенные функции. Звуковое оповещение проводится при достижении необходимого значения.

Последовательность выполнения действий по затяжке

В конструкции каждого инструмента имеются свои особенности. Хотя определенный порядок действий использования распространяется на л

graf48.ru

Динамометрические ключи. Момент истины | 5koleso.ru

Резьбовое соединение требует строго определенного момента затяжки. Для его контроля применяются динамометрические ключи


© Сергей Красовский

Каждое резьбовое соединение требует строго определенного момента затяжки. Для его контроля применяются динамометрические ключи. О них и пойдет речь.

В любом руководстве по экс­плуатации и ремонту автомобиля и специальной техники непременно присутствует таблица с указанием моментов затяжки ответственных резьбовых соединений. Если пренебречь данными рекомендациями, то ни о какой надежной и безаварийной работе узлов, агрегатов, механизмов не может идти и речи. Взять, к примеру, болты крепления головки блока двигателя (ГБЦ). Если они будут затянуты моментом ниже, чем требует производитель силового агрегата, то герметичность газового стыка, уплотняемого специальной прокладкой, гарантирована не будет. Следовательно, образующиеся при сгорании топлива в цилиндрах двигателя газы, находящиеся под высоким давлением, пойдут сквозь разъем ГБЦ и проникнут в каналы системы охлаждения двигателя. Образовавшиеся воздушные пробки нарушат процесс отвода тепла, и мотор перегреется. С другой стороны, если крепеж затянуть с усилием большим, чем требуется, то велика вероятность пластической деформации резьбы, нарезанной в блоке цилиндров, на болтах, а также их вытягивание. Что опять-таки приведет к нарушению герметичности газового стыка.


© Сергей Красовский

Еще хуже, если болты были затянуты с разным усилием. В этом случае под влиянием температурного расширения деформация плоскости головки блока и потеря герметичности газового стыка обеспечена практически на сто процентов. Это только один, но очень характерный пример того, как отразится на работе агрегата несоблюдение момента затяжки резьбовых соединений. То есть без грамотной затяжки крепежа говорить о качественном ремонте и обслуживании автомобиля не приходится. А раз так, то поговорим о том, какие бывают динамометрические ключи, чем они отличаются друг от друга, для каких случаев лучше использовать тот или иной тип, в общем, определимся с выбором «золотого ключика» применительно к собственной СТО.

Тройка верных слуг


© Сергей Красовский

Несмотря на то, что представленные на российском рынке инструмента динамометрические ключи по ряду признаков можно разбить на пять основных групп, есть у них много общего.

Во-первых, практически все они работают по закону Гука, описывающему величину упругой деформации в зависимо­сти от приложенной к телу силы. Следовательно, основой всех динамометрических ключей будет либо пружинный механизм, либо торсион.

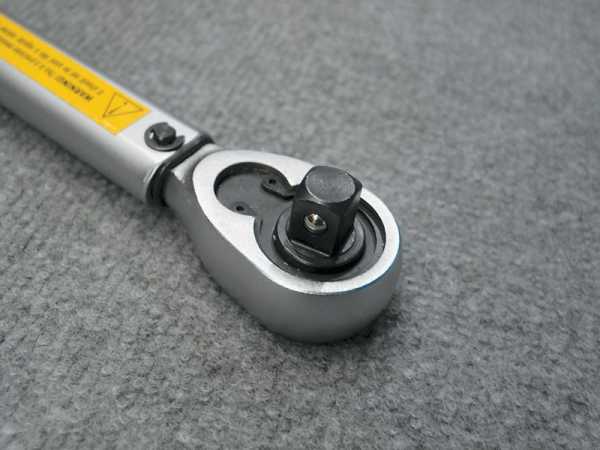

Во-вторых, рукоятки ключей, по сути, являются корпусами для измерительных механизмов и индикаторных устройств, которые фиксируют величину приложенного момента.


© Сергей Красовский

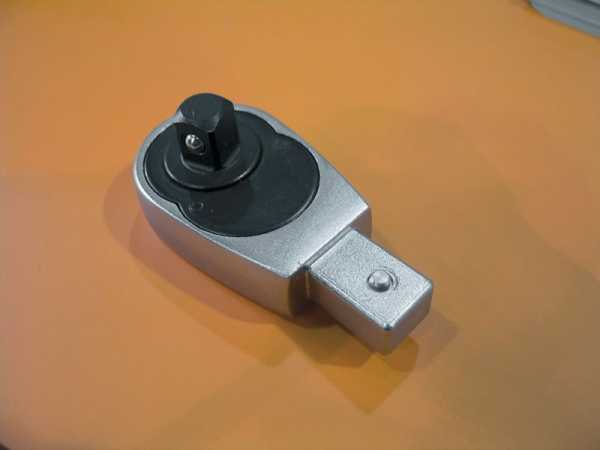

Наконец, в-третьих, все динамометрические ключи имеют присоединительный квадрат для крепления головок. Разумеется, величина квадрата 3/8, 1/2, 3/4 или 1 дюйм будет зависеть от максимального момента, на который рассчитан ключ.

Пару слов о точности измерения. Она, безусловно, для динамометрического ключа очень важна, но все должно быть в разумных пределах. Для подавляющего большинства работ ключа точностью 4% вполне достаточно. Более точные, с погрешно­стью 2% и прецизионные — 1%, ин­струменты, которые имеются в арсенале компаний-производителей профессионального инструмента, потребуются едва ли. Отметим, что по мере износа динамометрического ключа его точность будет падать. Вернуть ее на прежний уровень поможет тарировка. Ее проводят на специальных стендах, которые есть в фирменных сервисных центрах каждого крупного производителя профессионального инструмента. Если ключ эксплуатируется очень интенсивно, то настанет момент, когда из-за физического износа исполнительного механизма его не удаст­ся настроить во всем диапазоне рабочих значений. В этом случае большинство ремонтников рекомендуют откалибровать ключ на самое востребованное значение момента, и он еще послужит своему владельцу.


© Сергей Красовский

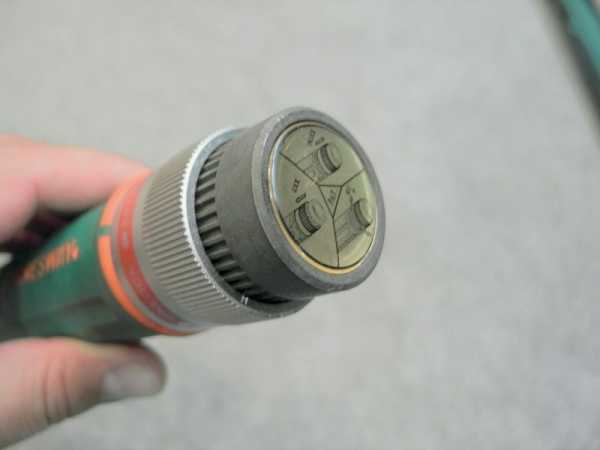

Что касается градуировки шкал, которая может тарироваться как в Ньютонах на метр — Нм, так и фунтодюймах — ft.in или же фунтофутах — ft.lb, то желательно, чтобы шкала ключа имела дублирующуюся в разных единицах маркировку. Это облегчит работу с техникой европейского и американского производства, так как руководства по ремонту машин содержат моменты затяжки резьбовых соединений в метрической и дюймовой системах соответственно. Заниматься же пересчетом момента из одних единиц измерения в другие, даже при использовании специальных таблиц (прилагаются к части динамометрических ключей), занятие неблагодарное. А теперь, собственно, о динамометрических ключах.

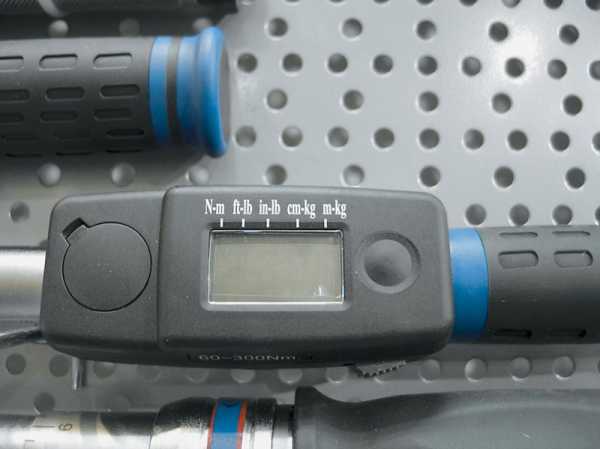

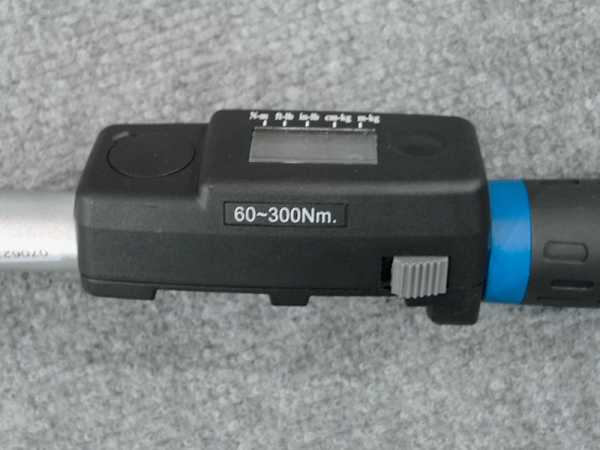

Цифровые технологии


© Сергей Красовский

Первую группу представляют самые малочисленные, дорогие и, если так можно выразиться, нежные — электронные динамометрические ключи. Неоспоримое преимущество данного типа инструмента заключается в возможности подключения к компьютеру для передачи информации о приложенном к крепежу моменте. Эта функция удобна при выполнении особо точных работ, где требуется 100% контроль. Пример — ремонт автоматических трансмиссий. Возможность фиксирования моментов затяжки крепежа также будет полезной при разборе пролетов в случае выхода отремонтированного агрегата из строя в гарантийный период. К бесспорным плюсам электронных динамометрических ключей можно отнести возможность быстрой смены единиц измерения прикладываемого момента и наличие опции контроля угла доворота крепежа после его затягивания. В инструкциях по ремонту указания типа «довернуть болт на 10, 20, 30 или 90 градусов» встречаются довольно часто. Одним словом, приобретать к электронному динамометрическому ключу специальный «угломер» не потребуется. Что касается точности измерения момента, то доступные по цене инструменты по данному параметру соответствуют своим механическим собратьям, так как в их основе лежит торсион, воздействующий на тензометрический датчик. Помимо неоспоримых преимуществ электронные динамометрические ключи имеют и недостатки. Например, из-за наличия жидкокристаллического дисплея ими нельзя работать на морозе. Если внутрь корпуса попадет вода, пары растворителя или топлива — короткое замыкание контактов микросхем и выход прибора из строя обеспечены.

Мечта моториста


© Сергей Красовский

При сборке таких агрегатов, как моторы и коробки передач, очень важно следить за поведением соединения. Например, изношенная резьба болта или нарезанная в теле блока цилиндров, корпуса и т.д. может в процессе нагружения моментом начать слизываться, «плыть», а закаленный по упрощенной технологии болт или шпилька — вытягиваться. Если вовремя не заметить этих тревожных симптомов, то можно «попасть» на повторный и, как правило, более дорогой ремонт агрегата.


© Сергей Красовский


© Сергей Красовский

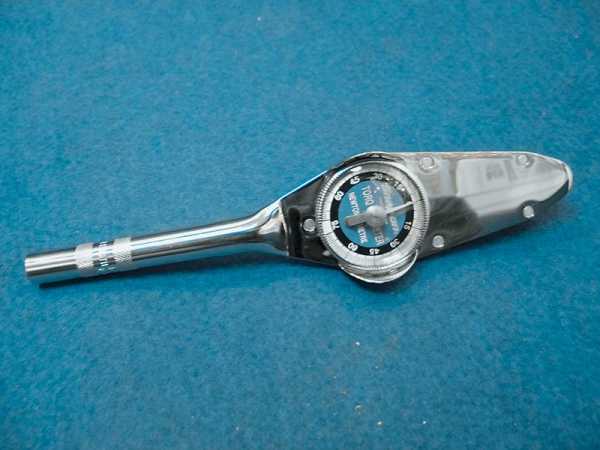

Проследить поведение крепежа помогут индикаторные динамометрические ключи, имеющие круглую шкалу с одной или двумя стрелками, установочной и сигнализирующей. Первую выставляют на требуемое значение прилагаемого момента, а вторая фиксирует текущее его значение. Стрелки совместились — момент достигнут. Все просто и удобно. Еще одно неоспоримое преимущество индикаторного ключа — возможность прикладывать момент как по, так и против часовой стрелки, что очень важно при обслуживании механизмов, имеющих как левую, так и правую резьбу. Пример — задание строго определенного преднатяга конических подшипников.


© Сергей Красовский

Более простые версии индикаторных ключей, часто их называют бытовыми, представляют собой рычаг с расположенной у рукоятки шкалой и тонким стержнем-стрелкой, который закреплен на верхней части присоединительного квадрата. В роли торсиона выступает рычаг. Чем он больше изгибается, тем на больший угол по шкале смещается стержень-стрелка. Данные ключи не обладают завидной точностью, как их собратья со шкалой часового типа, поэтому пользоваться ими для выполнения работ, требующих высокой точности контроля момента, не стоит.

Щелкунчики


© Сергей Красовский

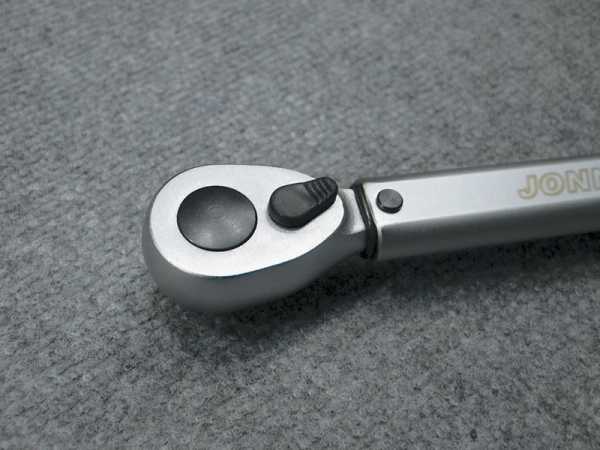

Самыми распространенными, массовыми, выносливыми и доступными по цене являются динамометрические ключи щелчкового типа. При достижении заданного момента затяжки они издают громкий щелчок — так срабатывает следящий механизм при изгибании расположенного в металлическом корпусе-трубе торсиона. Чтобы задать момент срабатывания ключа, достаточно выставить его значение, вращая регулировочные кольца, расположенные на его рукоятке. Шкалы две, как и у микрометра. Одна для грубой (располагается вдоль корпуса ключа), другая для тонкой (нанесена на кольце) настройки момента. Есть модели ключей, у которых момент задается перемещением ползунка по шкале. Вариантов может быть масса, важно учитывать, что максимальную точность щелчковые ключи выдают в диапазоне моментов от 20 до 100% своей шкалы. То есть если шкала динамометрического ключа имеет градуировку от 1 до 100 Нм, то наибольшая точность может быть получена при затяжке крепежа в пределах от 20 до 100 Нм.


© Сергей Красовский

Из этого следует, что для работы с крепежом, требующим приложения малых величин момента, необходимо приобрести ключ с более узкой шкалой, скажем, от 1 до 20 Нм. Как правило, для комплектации СТО достаточно трех динамометрических ключей с малым, средним и большим диапазонами прикладываемых моментов.

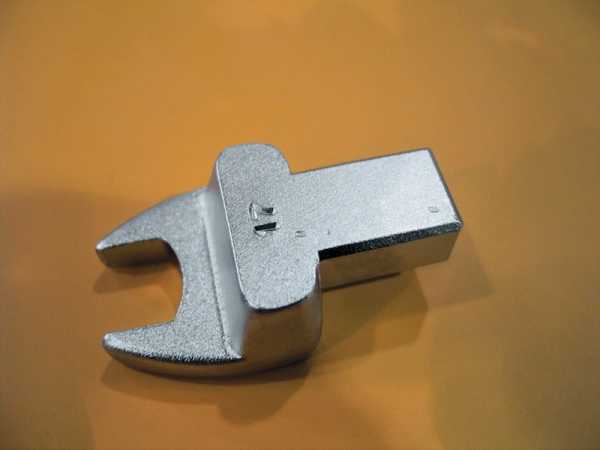

Для особых случаев


© Сергей Красовский

Необходимым дополнением к динамометрическим ключам станут угломеры — специальные устройства с круговой шкалой в градусах потребуются для доворота крепежа на требуемый угол.

При их покупке обратите внимание, под какой присоединительный квадрат они изготовлены. Оптимальным считается вариант с квадратом на 1/2 дюйма. Если присоединительный квадрат динамометрического ключа окажется меньше — скажем, 3/8, то состыковать его с угломером можно посредством переходника. Такие продаются как отдельно, так и в наборах инструмента. Если на СТО проводятся работы по ремонту тяжелых машин и специальной техники, имеющей резьбовые соединения, требующие приложения больших моментов затяжки, то не лишним будет приобрести усилитель момента, или, как его еще называют, мультипликатор.

Данные устройства не просто позволяют расширить в большую сторону диапазон моментов имеющегося ключа, но также помогают работать в тесных условиях, где невозможно применить длинный рычаг.

5koleso.ru

Динамометрический ключ — Александр Иванов

Здравствуйте!

Я очень люблю инструменты! Мне кажется, любой мужчина должен иметь в своей коллекции все необходимые инструменты для домашнего ремонта, а уж если есть автомобиль, да еще и гараж…

Сегодня я пополнил свою коллекцию инструментов динамометрическим ключом.

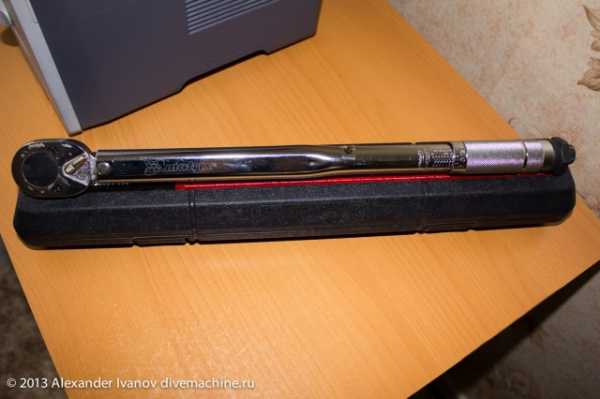

Динамометрический ключ в специальном футляре

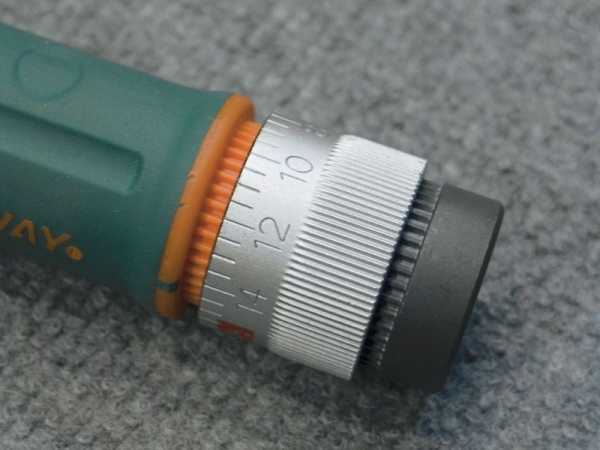

Поворотной рукояткой устанавливается момент затяжки

Динамометрический ключ и удлиненные 1/2″ головки. Такие нужны для монтажа колес, например.

Динамометрический ключ — очень важный и полезный инструмент. Его основное назначение — затягивать болты или гайки с усилием, предписанным производителем для конкретного болта, гайки или шпильки в конкретном месте.

Приведу простой пример: колесо автомобиля. Соблюдение момента затяжки болтов или гаек колеса автомобиля очень и очень важно — это Ваша безопасность! Если гайку не дотянуть — она открутится, а колесо отвалится. То же самое может случиться, если гайку перетянуть — шпилька или болт крепления колеса могут просто лопнуть от нагрузки. Ну, а случай с обломанным болтом или шпилькой при монтаже колеса может серьезно ударить по Вашему бюджету. Ведь ездить даже без одного колесного болта нельзя, а замена сломанного болта или шпильки может вылиться в копеечку.

В моей практике был случай с обломанной шпилькой. Правда это было не колесо, а задний амортизатор в автомобиле Mazda 3.

В заключении скажу, что в правильном шиномонтаже всегда делают финишную протяжку колесных болтов динамометрическим ключом. Во всей Москве я встречал только один такой шиномонтаж. Ну, а официальный дилер, который обслуживает Вашу машину, просто обязан добрую половину операций выполнять таким инструментом. Откройте любую книгу по ремонту автомобиля — в описании к каждой операции по снятию или установке чего-либо есть указание на момент затяжки резьбовых соединений.

Пример: колесные болты автомобиля Peugeot Partner Tepee при использовании стальных дисков необходимо затягивать с усилием 110 Н.м (Ньютон-метр), а при использовании литых алюминиевых дисков — 90 Н.м. Для автомобиля Mazda 3 те же параметры лежат в пределах 88-117 Н.м.

На сегодня это всё.

Искренне Ваш, А. Иванов

www.ivanov.me

Нужен ли динамометрический ключ при замене колес на авто?

нет не нужно, так как усилие там должно быть довольно большое на всех болтах, можешь просто крутить со всей силы. динамометрический ключ скорее всего не расчитан на такое большое усилие

По мануалу производителей автомобиля указано определённое усилие на затяжку каждой детали но по факту от руки можно закручивать до упора крест на крест И протягивать по обороту или 0.75 взавимости от шага резьбы на гайке или болте p s лучше недокрутить и потом бодтянуть если стучать начнёт чем менять шпильку или ступицу

не нужен, колёса затягивать балонным ключом от руки но без всяких труб одетых на балонник

крутишь балоником, как написали выше, от руки .без всяких рычагов и на ключе не прыгай, За 40 лет ни одно колесо не отвернулось

Если есть и не жалко, то почему бы и нет. В среднем колёсная гайка, болт легкового авто тянется с усилием в 110Нм (~10 кг нагрузки на метровый рычаг). Размер плеч (я) баллоника рассчитан на среднестатистического чел. Наживлять, тянуть через один. После пробежки в 500км рекомендуется очередная протяжка.

конечно нет и всегда меняю колёса 18-20 радиус обычным баллонным ключом с ручкой в 50 см, дожимаю до конца и потом чуть назад отпускаю, через неделю ещё раз проверяю все болты на дисках и всё ок)) стаж с 73 года если что))

Если не хочешь сорвать резьбу, то нужен 🙂

touch.otvet.mail.ru

Динамометрический ключ! — Статьи — Официальный дистрибьютор. Профессиональный слесарный инструмент Kamasa Tools

Динамометрический ключ



            Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.  В первую очередь, зачем нужен такой ключ?  Необходим он для закручивания резьбовых соединений  с определенным  усилием, так называемым моментом силы или моментом затяжки.  Единицей измерения для момента силы является ньютон-метр, рус. Нм,  англ. Nm.

            Так вот в технических данных по обслуживанию автомобиля  или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием.  И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений,  а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.  И в решении данной задачи надежным помощником станет динамометрический ключ.

            Динамометрический ключ внешне похож на трещотку, с основным отличием –  это наличие у него шкалы,  по которой определяется прикладываемое ключом усилие  на гайку.

            Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть  высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.

            Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.  Динамометрические ключи охватывают, ограниченный  диапазон  усилий.  Например от 5 до 25 Нм.,  от  70 до 350 Нм. и т.д.  Вот эта основная шкала и отображает, в каком диапазоне работает ключ.

            Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр,  и накручиваем в основание ключа  движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки  98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале.  В суме 98+2 получим 100Нм.



            Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm,  Ваш ключ издаст характерный щелчок,  он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать  вашу гайку все сильней и сильней. Но зачем тогда покупать динамометрический ключ?

            Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад  в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе.  К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо.  Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис  дорогостоящий.
            Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает  максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент – мультипликатор. Эторедуктор-усилитель, который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм.

Динамометрические ключи бывают нескольких типов :

1)      стрелочные ( характеризуются невысокой ценой и наибольшей погрешностью в измерениях, порядка 6 %– 8 %, за исключением профессиональных моделей индикаторного типа). Подходят для работ не требующих высокой точности при затяжке резьбовых соединений.

2)      Предельного типа (щелчковые) — находятся в среднем ценовом диапазоне, имеют небольшую погрешность (около 4%), большинство из них проходит тарировку на заводе и имеют вложенный сертификат калибровки. Динамометрические ключи предельного типа являются самыми универсальными и часто используемыми как профессиональными работниками СТО, так и любителями.

3)      Динамометрические ключи с цифровой индикацией момента затяжки, являются самыми дорогими, но при этом и самыми точными. Чаще всего используются либо на производстве, либо на СТО. Погрешность составляет около 1%. Имеют функцию выгрузки данных в Excel, функцию программирования последовательности задач и многие другие.

СТРЕЛОЧНЫЙ

Самый недорогой вариант. Внешне похож на трещотку. К телу ключа прикреплена шкала (1)и стрелка (2) . При затягивании стрелка остается на месте, а шкала смещается.

Индикаторного типа – менее удобны в применении (за исключением профессиональных моделей).

Динамометрический ключ ПРЕДЕЛЬНОГО ТИПА

Данные динамометрические ключи имеют ограниченный диапазон действия, разные размеры и разные посадочные квадраты под головки.  Соответственно при выборе ключа придется это учитывать. Приблизительные значения выглядят так:

от 0,5 кг/м до 2,5 кг/м — квадрат 1/4»

от 1,9 кг/м до 11 кг/м — квадрат 3/8»

от 4,2 кг/м до 21 кг/м — квадрат 1/2»

от 7 кг/м до 35 кг/м — квадрат 1/2»

от 8 кг/м до 40 кг/м — квадрат 3/4»

от 10 кг/м до 70 кг/м — квадрат 3/4»

от 14 кг/м до 200 кг/м — квадрат 1»

Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm

10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть здесь.  Не желательно использовать ключ на крайних значениях рабочего диапазона.

Порядок работы с таким ключом следующий. Отпускаем стопорную гайку(1) На теле ключа нанесена шкала Nm(2), а на вращающейся рукоятке нанесена цифровая шкала(3). При вращении рукоятки нулевая риска шкалы(3) должна совпасть с риской на теле ключа (2), что и будет выставленным предельным моментом затяжки Nm. Далее вращая рукоятку по часовой стрелке вы прибавляете цифровые значения шкалы (3) к первому выставленному значению до следующего совпадения с нулевой риской. Выставив необходимое усилие, зафиксируйте стопорную гайку и начинайте затяжку. При достижении выставленного усилия раздается громкий щелчок. После этого вращение необходимо прекратить.

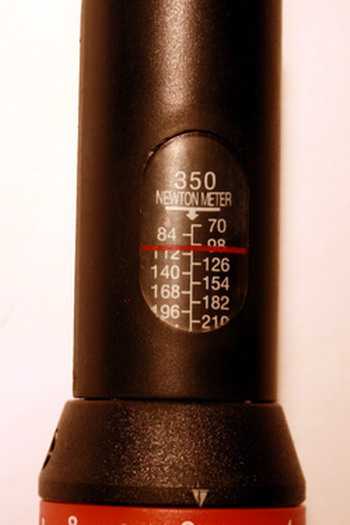

Динамометрический ключ предельного типа с масштабированным окном

 Немного дороже по цене, но намного удобнее в использовании. Рукоятка вращается намного легче, стопорная гайка фиксируется щелчком, а не закручиванием и выставленное значение вы видите в готовом виде. ( не надо прибавлять значения к нулевому, как в первом варианте.)

Большинство динамометрических ключей, работают только на затяжку резьбовых соединений с правой резьбой (по часовой стрелке), но есть и исключения, например ключ (с проскальзывающим квадратом)

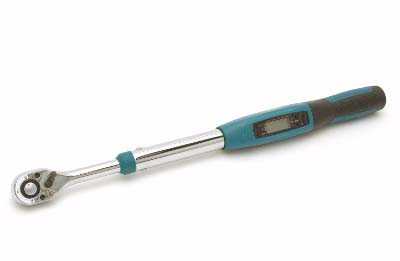

Электронный динамометрический ключ.

При ремонте современного автомобиля, достаточно трудно обойтись без динамометрического ключа от Kamasa Tools, даже затяжка легкосплавного литого диска, требует фиксированной затяжки. ( при привышении усилия, диск может просто треснуть). Мы рассказали Вам об основных видах динамометрических ключей. Выбор остается за Вами. Очень надеемся, что эта информация окажется Вам полезной.



Размещено: 28.09.2012

www.kamasa.su
