Динамометрический инструмент — выбор и эксплуатация

Динамометрический инструмент – что это?

Динамометрический инструмент представляет собой инструмент, предназначенный осуществлять с точно установленным моментом затяжку резьбовых соединений. Во время проектирования каких-нибудь сложных строительных конструкций, автомобильной техники, происходит сборка механизмов с конкретным заданным  крутящим моментом для каждого отдельного элемента. Как правило, шкала ключей проградуирована в Нм, поэтому для того, чтобы перевести показания динамометрического ключа в, например кгс-м, придется воспользоваться формулой:

1 ньютон-метр = 0.1019716212978 килограмм-сила-метр.

Выбор типа ключа

Если вы хотите, чтобы было видно значения крутящих моментов, то выбирайте шкальный или стрелочный ключ. Шкальная модель ключа позволяет увидеть значения только тогда, когда вы им начинаете затягивать, а циферблат стрелочного ключа имеет две стрелки: стрелка первая отображает номинальное значение крутящего момента, а вторая стрелка зафиксирует максимальный показатель момента затяжки.

Один из подвидов данной серии – ключ индикаторного типа. Он содержит расширенный функционал. Меню отображает самые востребованные единицы измерения, такие как: Нм ,ft/lb, кгс/м и Нм/см. Встроенная память позволяет запоминать последние сделанные затяжки, некоторые модели наделены световой и звуковой индикацией. Такие ключи оснащены электронным табло и имеют гарантированную точность менее 1%.

Стрелочные или индикаторные ключи рекомендуется использовать при работах, где требуется высокая точность затягивания резьбовых соединений, например при сборке узлов двигателя, строительных ответственных конструкций и пр.

Предельный ключ

Гораздо более простой в использовании инструмент. О достижении установленного момента предельный динамометрический ключ сообщит характерным щелчком. Момент выставляется на рукоятке.

Один из подвидов предельных ключей – ключ переламывающегося типа. Конструкция ключа исключает человеческий фактор (иногда сборщик не сразу реагирует на показания манометра или звуковые сигналы). При достижении момента ключ «переламывается». Естественно ключ не одноразовый – с помощью переключателя ключ возвращается в исходное состояние. Как правило, такие ключи рассчитаны на высокий крутящий момент.

Рекомендован для шиномонтажей, мостовых конструкций, любых работ, где погрешность момента может превышать 5%.

Практически все вышеназванные утверждения применимы и для выбора динамометрических отверток

Промышленные и строительные динамометрические ключи рассчитаны на более высокие диапазоны моментов от 1000 Нм (примерно 100 кг). В отдельных случаях, при необходимости затяжки крепежа с очень высоким усилием, возможно увеличение момента, передаваемого динамометрическим ключом, с помощью мультипликатора. В этом случае надо умножать показания ключа на соотношение передаточных чисел мультипликатора.

Выбирайте ключи, таким образом, чтобы требуемый момент в работе момент затяжки попадал приблизительно в середину указанного диапазона ключа. Не рекомендуется превышать показатели максимального момента, на который рассчитан динамометрический ключ, так как произойдёт повреждение его механизма. Динамометрический ключ, относящийся к предельному типу, всегда храните, выставив нулевое значение. Старайтесь соблюдать все пункты, прописанные в инструкции к тому или иному изделию, тогда вам обеспечен длительный период эксплуатации инструмента.

Динамометрический ключ стрелочный как пользоваться

Как правильно пользоваться динамометрическим ключом? Использование, применение и затягивание динамометрическим ключом

Сегодня динамометрический ключ является одним из самых распространенных приспособлений в сфере ремонта различной техники. Для чего предназначен динамометрический ключ? Инструмент нужен для того, чтобы передать на крепеж необходимое усилие, которое обеспечивает надежную фиксацию скрепляемых деталей. Несмотря на то, что это приспособление применяется уже около 100 лет в различных сферах деятельности, где встречаются резьбовые соединения, у некоторых возникает вопрос, как же правильно пользоваться динамометрическим ключом.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

• Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
• Применять только стандартные или высокие безударные торцевые насадки;
• Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
• Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
• Не рекомендуется бросать или стучать по инструменту;
• Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
• После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
• После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
• Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей, их особенности, преимущества и недостатки.

Как пользоваться динамометрическим ключом щелчкового типа?

Данный вид ключей является самым распространенным и популярным инструментом среди профессионалов и любителей. Во время работы не нужно контролировать значения усилия. Принцип работы динамометрического ключа заключается в следующем: при достижении заранее выставленного значения силы, ключ издаст щелчок, который означает о завершении работы и инструмент, проскальзывая, не будет передавать на крепеж большее усилие, чем было установлено на шкалах инструмента.

Для того, чтобы правильно пользоваться динамометрическим ключом щелчкового типа необходимо знать, как выставляется нужное значение с помощью основной и вспомогательной шкалы.

Руководство по эксплуатации динамометрического ключа щелчкового типа:

1. Раскрутить стопорную гайку внизу рукоятки ключа;
2. Выставить значение нагрузки на основной вертикальной шкале с помощью вращающейся рукояти. И если необходимо, то нужно выставить значение крутящего момента на дополнительной круговой шкале внизу ручки, чтобы получить требуемое значение силы. Получается, что значение складываются с обеих шкал, фиксируя итоговое усилие;
3. Закручиваем стопорную гайку внизу рукоятки ключа, чтобы зафиксировать выставленное усилие;

Теперь Вы знаете, как выставить момент затяжки на динамометрическом ключе. В зависимости от варианта ключа, шкалы могут иметь определенные отличия, например, различные цены делений, вид

виды, проверка и настройка с интрукцией отзывами и видео

Ремонт, обслуживание, эксплуатация техники требует соблюдения определённых правил. Чем сложнее устройство, тем больше требований к качеству сборки, точности подгонки деталей и элементов конструкции. Оптимальные условия для функционирования механизмов и узлов определены в инструкциях, руководствах пользователя. Обеспечить необходимые параметры «на глазок» невозможно, нужны специализированные инструменты, в частности, динамометрические ключи, позволяющие получить определённый, измеряемый результат. Но такими приспособлениями нужно правильно пользоваться, ведь от этого зависит работоспособность техники, долговечность и безопасность эксплуатации.

Что такое динамометрический ключ и для чего предназначен

Современные механизмы требуют создания определённых условий при ремонте или обслуживании. В частности, резьбовые соединения, использующиеся для сборки подавляющего большинства конструкций, нередко требуют применения строго дозированного усилия при затяжке.

Динамометрические ключи предназначены для использования различных насадок, являясь универсальными устройствами. Сам инструмент имеет выходной квадрат, на который устанавливается необходимая в этом случае торцевая головка, либо специальное присоединительное гнездо для установки рожковой, гаечной или накидной насадки. Кроме того, существуют динамометрические ключи-отвёртки, используемые в электронике и прочих тонких, хрупких механизмах.

• Трещотка (съёмная насадка).
• Гнездо для установки сменных насадок с фиксатором.
• Корпус, содержащий пружинный механизм.
• Установочная шкала или измерительный элемент.
• Фиксатор установки момента.
• Рукоять.

Ключ состоит из нескольких элементов

Динамометрический ключ позволяет контролировать величину прилагаемого усилия, показывая его значение при помощи измерительного устройства, или попросту проворачиваясь при достижении установленного предела. Существуют разные типоразмеры, позволяющие обеспечивать определённые величины усилий, превышать которые нельзя, чтобы не вывести инструмент из строя. Для контроля точности требуется периодическая поверка, которая производится через каждые 5 000 циклов нагрузки или 1 раз в год. Измерения и, если требуется, калибровка инструмента выполняются в специализированных лабораториях сертификационных центров «Ростест», имеющих соответствующее оборудование.

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

• Тип индикации.
• Предельная величина допустимого усилия.
• Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

• С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
• С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

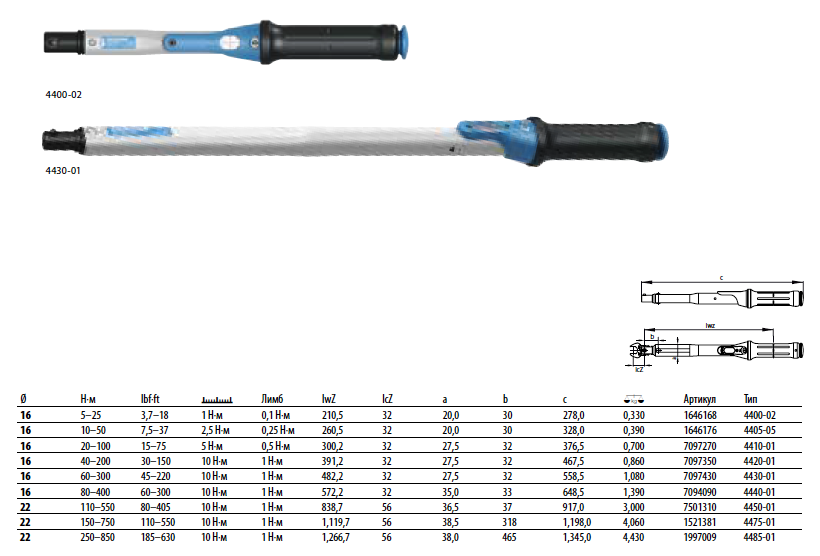

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Критерии выбора приспособления

Правильный выбор инструмента определяет качество выполняемой работы, долговечность и стабильность работы обслуживаемых механизмов. Прежде всего, следует определиться с размерами ключа. Специфика выполняемых работ может потребовать участия одного или нескольких видов, позволяющих использовать насадки разной величины.

Внимание! Выбирая ключ, не следует стремиться к приобретению универсальных моделей с большим диапазоном. Чем выше универсальность, тем выше погрешность инструмента. Лучше приобрести несколько ключей с меньшим диапазоном, они обеспечат высокую точность измерений.

Кроме того, следует учитывать условия работы, конфигурацию обслуживаемых механизмов. Эти факторы определяют нужный механизм индикации ключа. Если работа ведётся в условиях недостаточной освещённости, плохой видимости или среди множества элементов конструкции, скрывающих инструмент и мешающих визуально контролировать усилие, то оптимальным выбором станет щелчковый ключ предельного типа. При необходимости работать с постоянно изменяющимися параметрами затяжки следует обращать внимание на стрелочные устройства, демонстрирующие величину усилия в данный момент времени. Для получения высокой точности используются электронные устройства, хотя они самые дорогие.

Не менее важным моментом станет выбор производителя ключа. Специалисты расходятся во мнениях, поскольку специфика работ и требования к точности инструмента у всех разные. Одни считают, что использовать следует только продукцию Германии или иной европейской страны. Другие вполне аргументированно рекомендуют тайваньские или китайские образцы. Выбирая производителя, следует сопоставить технические характеристики инструмента, его цену и собственные потребности и возможности. Оптимальным выбором станет устройство, наиболее гармонично сочетающее возможности и потребности.

Как пользоваться динамометрическим ключом

С прикладной точки зрения, динамометрический ключ ничем не отличается от обычного инструмента. Она предназначен для выполнения тех же функций, только с повышенной степенью контроля и точности создаваемого усилия. Использование динамометрических ключей следует начинать с внимательного изучения инструкции пользователя. Следует помнить, что инструмент относится к группе прецизионных устройств и не терпит небрежности или неосторожного обращения. Каждый тип конструкции ключей имеет собственные требования к эксплуатации, поэтому предварительное ознакомление с особенностями инструмента поможет сохранить его в целости и получить нужный результат. Независимо от конструкции, существуют общие правила пользования динамометрическими ключами:

• Хранить ключи следует с нулевым значением крутящего момента. Это означает, что после завершения работы необходимо установить шкалу инструмента на нулевое усилие, полностью ослабить механизм настройки.
• Не следует пытаться установить значения, выходящие за пределы диапазона ключа.
• Очистка инструмента должна быть деликатной, не допускающей удаления заводской смазки с механизма установки усилия. Рекомендуется только протирать его.
• Нельзя вращать рукоятку при затянутой стопорной гайке, это вызовет поломку инструмента.
• Особое внимание следует обращать при работе на низких крутящих моментах.
• После длительного хранения не рекомендуется сразу устанавливать большие значения, сначала следует немного поработать с малыми усилиями.
• Не допускается использование кусков трубы для усиления момента, только штатные приспособления.
• Запрещается использовать ключи не по назначению, употреблять их вместо рычага или молотка.

Важно! Существует некоторая разница между показаниями ключа и конечным усилием на крепёжном элементе, возникающая из-за силы трения.

Рассмотрим особенности пользования разными видами ключей:

Как пользоваться электронным инструментом

Электронные ключи используются для наиболее ответственных и точных работ. Они имеют возможность сохранения настроек, позволяющую значительно экономить время. Это позволяет одним нажатием кнопки переключить параметры устройства. При этом, возможность контролировать показания индикатора есть не всегда, поэтому следует учитывать условия выполнения работы, чтобы избежать осложнений. Усилие затяжки контролируется оператором в режиме реального времени, для получения расширенных возможностей допускается использование усилителей крутящего момента.

В электронных ключах можно сохранить настройки

Стрелочный

Ключи со стрелочной индикацией используются для работы с механизмами средней ответственности. Усилие затяжки контролируется визуально, оператор должен следить за тем, чтобы не превысить допустимое значение. Оптимальными условиями работы являются:

• Хорошая освещённость.
• Доступность соединительных элементов, позволяющая качественно контролировать показания индикатора.

Отсутствие условий может вызвать превышение допустимого усилия и разрушение крепёжного элемента.

Работать этим ключом рекомендуется только в условиях хорошей освещённости

Использование ключей рожкового типа

Динамометрические ключи рожкового типа используются в условиях доступности соединений, исключающих соскальзывание насадки с головки болта или с гайки. Не рекомендуется использование таких ключей на больших крутящих моментах, когда чрезмерное усилие способно сорвать насадку с крепежа. Размеры насадок и крепежа должны точно соответствовать друг другу, чтобы не вызвать расклепывания рожков, изменяющего размеры и выводящего насадку из строя.

Размеры ключа и крепежа должны строго соответствовать

Щелчкового типа

Ключи щелчкового типа позволяют контролировать усилие осязательными способами. Это удобно при работе в условиях плохой видимости, сложной конфигурации механизма. Затяжка производится только до щелчка, продолжать вращение после него не следует. Особенное внимание следует обращать при слабых усилиях, когда щелчок может прозвучать раньше, чем этого ожидает оператор.

Настройка предельного усилия производится путём совмещения данных на шкале рукояти и рычага ключа. Основная шкала даёт грубую настройку с шагом в 5 Нм, а дополнительная обеспечивает тонкую настройку в пределах 5 Нм, для получения точной требуемой величины.

Следует учитывать, что даже для однотипных образцов ключей могут существовать собственные требования и особенности эксплуатации, поэтому пользоваться инструментом без изучения технического описания или инструкции нельзя. Также необходимо следить за соблюдением интервала поверок, чтобы обеспечить точность индикации крутящего момента.

Затягивать крепления нужно до щелчка механизма ключа

Как определить момент затяжки (с таблице)

Крутящий момент, оптимальный для этого соединения, указывается в паспорте или инструкции к механизму. При этом, такая информация даётся далеко не для всех соединений, а только для наиболее важных и ответственных. В некоторых случаях допустимые величины вовсе не указываются, что создаёт возможность разрушения крепежа с неприятными последствиями. Для определения предельных или оптимальных величин прилагаемого усилия существует специальная таблица. Ниже приведена таблица с номинальными величинами и предельными значениями.

Как правильно, крутящий момент соединений должен быть указан в техническом документе

Используя эту таблицу, вы сможете определить передельный параметр затяжки болтов

Использование этих таблиц поможет выбрать нужный режим затяжки крепежа, самостоятельно определить пределы прочности отдельных узлов или соединений. Приведённые значения действительны только для крепежа, воздействие на элементы механизма не учитывается.

Существуют удлинители (усилители) для динамометрических ключей. Они увеличивают длину рычага, позволяя изменить диапазон инструмента и получить большее значение усилия затяжки крепежа. Это удобно для пользователя, позволяет обходиться одним ключом, не приобретая несколько разных типоразмеров. При использовании удлиняющих насадок показания шкалы инструмента приходится пересчитывать, так как величина прилагаемого момента меняется.

Удлинителя для динамометрических ключей помогают получить больший параметр затяжки болта

Использовать удлинители, не соответствующие конструкции ключа, запрещается.

Отзывы

Судя по отзывам пользователей, единого мнения о качестве и свойствах инструмента не существует. Эта ситуация объяснима, так как уровень квалификации и специфика выполняемых работ могут быть самыми разными, поэтому и точки зрения значительно отличаются друг от друга.

Использование динамометрических ключей позволяет получить оптимальное качество соединения элементов механизмов, систем. Инструмент такого типа имеет смысл применять только для соединения достаточно важных или ответственных деталей, где нельзя допускать отклонений от номинальных значений крутящего момента. Пользование динамометрическими ключами требует знания их конструкции и умения правильно настроить инструмент на нужное значение.

Как пользоваться динамометрическим ключом для автомобиля?

Как пользоваться динамометрическим ключом для автомобиля — вопрос, интересующий многих владельцев транспорта. Хотя мужчина никогда не должен жаловаться на свой автомобиль – сам ведь выбирал, но что делать, если машина дает все больше поводов для откровений соседям по гаражу? Плохие дороги и низкокачественное топливо совершают свое пакостное дело, раз за разом выводя железного коня из строя. Можно искать ремонт на стороне, в наше время есть несчетное количество различных СТО, гарантирующих полное избавление от неисправностей.

Содержание этой статьи

Бывают случаи, что разлучаться со своей роскошью не хочется, имеется недоверие к другим мастерам – и это можно понять. Если хозяин машины трепетно к ней относится, то ремонт производится дома.

Кому как не ему знать все особенности транспортного средства? Тогда перед нами предстает фанатичный автолюбитель, имеющий в своем гараже внушительный набор инструментов, среди которых обязательно есть динамометрический ключ для автомобиля.

Что это за инструмент?

Такой прибор необходим для затяжки соединений, которым необходимо равномерное дозированное приложение усилий. Ведется много споров о его необходимости. Но очевидно, что этот инструмент незаменим при четких показателях силы давления на болт или гайку. Ключ также может использоваться и в других сферах: сборке автоматов, промышленного оборудования, кораблестроении.

По сути, это обычный гаечный ключ, только оснащенный встроенным динамометром. Это дает возможность затягивать крепления с точно заданной силой.

То есть если, например, в руководстве по эксплуатации вашего автомобиля указано, что фиксация гаек должна делаться с усилием в сто десять ньютон, то точно обеспечить такие показатели вы сможете лишь с помощью динамометрического механизма.

Особо важной будет возможность установить заданный параметр. Именно точность затяжки разнообразных соединений механизма и является преимуществом этого устройства. Изготовители выпускают множество видов таких инструментов.

Состоят они в основном из схожих для всех моделей деталей:

• ручки для крепления насадки, которая затягивается;
• насадочного фиксатора, имеющего положения в позициях от одного до трех;
• съемной насадки, выполненной в виде трещотки;
• пружинного механизма, имеющего измерительную шкалу;
• ручку,оборудованную фиксатором, которая регулирует заданное усилие.

Как пользоваться шкалой динамометрического ключа. Видео:

Типы динамометрических ключей

Такие приборы различаются по своим конструкционным особенностям и механизмам действия.

Торсионный ключ с неподвижным указателем

Особенностью строения стрелочного динамометрического ключа является наличие зафиксированного указателя и твердого стержня со шкалой на две стороны, градированной в ньютонах на метр. Во время действий, направленных на зажим болта или гайки, шкала накреняется относительно зафиксированного указателя на тот угол, который пропорционален прилагаемой силе.

По этим отклонениям и определяется величина усилия. Его использование имеет большое преимущество перед иными инструментами – это возможность применения к болтам и гайкам с право- и левосторонней резьбой.

Единственный минус – высокая, достигающая 15%, погрешность. Такой нюанс исправлен в схожем ключе с манометрическим индикатором, где угол отклонения регулируется с помощью динамометра в виде пружины.

Щелчковый ключ

Является наиболее популярным в среде автолюбителей и профессионалов. Этот инструмент имеет трещотку, которая по своей сути является передаточным механизмом со щелчковым элементом.

Как работает динамометрический ключ этого типа? Когда во время работы показатель достигает установленного значения, он перестает выполнять задачу и проскальзывает, издавая характерные узнаваемые щелчки.

После выставления нужного значения усилия можно приступать к закручиванию гайки, не контролируя силу. Внутри головки находится зубчатое колесо, останавливает которое стопорный механизм.

Принцип работы состоит в ограничении усилия. В поворотной части рукояти установлена штанга, которая и удерживает стопорный механизм при достижении выставленного показателя. Свыше указанного параметра приложить усилие невозможно. Измерение момента затяжки происходит дискретно. Первый же щелчок даст сигнал о завершении работы с элементом. Крутящий момент не перевалит за нужное значение из-за регулируемого ограничителя.

Этот вид динамометрических ключей требует к себе бережного обращения, а единственным недостатком является возможность работать с ним только на зажим. Такой инструмент наиболее распространенный. Звуки трещотки раздаются из большинства станций технического обслуживания и приватных гаражей.

Прибор с электронным механизмом

Цифровой динамометрический ключ выделяется достоверностью. Погрешность достигает 1%, что необычайно мало, но часто в такой точности нет необходимости. В него встроен жидкокристаллический индикатор небольшого размера для измерения крутящего момента. Также можно выбирать вычислительные единицы.

Есть возможность установить предельное значение, во время достижения которого издается звуковой сигнал.

Это очень удобно при эксплуатации ключа в ограниченном пространстве, когда нет возможности визуально контролировать зажим. Высокая цена электронного динамометрического ключа является его главным недостатком.

Все виды таких инструментов отлично подходят для использования при ремонте автомобиля. Выбор основывается исключительно на опыте собственника, его финансовых возможностях и желании учиться. Сколько бы консерваторы ни говорили о бесполезности такого вида устройства для автолюбителя, на самом деле этот ключ нужен.

Он универсален, так как имеет сменные головки, которые делают его подходящим для любых диаметров. Особенно удачно его применение неопытными мастерами. Это помогает избежать сорванных болтов, сломанных шпилек, слизанной резьбы или лопнувших гаек.

Без рожкового динамометрического ключа невозможно достигнуть равномерной затяжки множества резьбовых элементов на блоке цилиндров или даже на колесе. А ведь это обязательное условие эксплуатации механизмов.

Выбор динамометрического ключа

Цели, которые вы преследуете, лежат в основе требований к подобным инструментам. Также важен финансовый аспект. Самым дорогим будет ключ с электронным наполнением, но если ваша цель не заключается в достижении высокой точности, то можно присмотреться к щелчковым или торсионным моделям.

Определяясь, какой динамометрический ключ выбрать, обязательно удостоверьтесь в оригинальности и целостности инструмента. На нем не должно быть видимых браков. Подбирайте модели из прочных сплавов и надежных механизмов, тогда ключ прослужит намного дольше. Немаловажным будет выбор диапазона предполагаемых усилий. С этим поможет определиться инструкция к автомобилю, где к каждому резьбовому соединению указан допустимый параметр прилагаемых усилий на зажим.

Если вкратце, то основывайте покупку на том, что вы будете делать с его помощью. Перед тем как проверить динамометрический ключ в домашних условиях, следует протестировать его в магазине.

Не забудьте удостовериться, как он лежит в руке. Комфортность использования очень важна, ведь нужно не только сохранить инструмент в целостности, но и не повредить свои ладони.

Ручка должна идеально подходить к пальцам. Поверхность обязательно выбирается из нескользящих материалов, чтоб рука не соскочила с ключа в самый неподходящий момент. Также вы не должны чувствовать перенапряжения кистевого сустава при длительном использовании. И вот когда учтены все детали, можно приступать к покупке.

Как пользоваться динамометрическим ключом, чтобы не срывать резьбу! Видео:

Как пользоваться щелчковым ключом?

В принципе применение такого инструмента немного отличается от эксплуатации других видов изделий. Но все же есть нюансы, требующие пристального рассмотрения. Интуитивно можно сообразить, что пользоваться таким инструментом необходимо в ситуациях, требующих определенного показателя усилия.

В своем большинстве они позволяют затягивать элементы по часовой стрелке, но есть и обратного направления инструменты. Реверсивные модели объединяют в себе оба качества.

При покупке инструмента в магазине комплектом прикреплена подробная инструкция, как пользоваться динамометрическим ключом щелчкового типа. Это нужно не только для точного выполнения поставленных задач, но и для продления срока службы инструмента.

Очень важный момент заключается в том, что плечо рычага нельзя удлинять трубой или другим самодельным устройством. В противном случае точность намного падает.

Работать придется только своими руками. Использование же динамометрического ключа в качестве обычного воротка значительно увеличит его износ.

Подход к работе тем или иным инструментом зависит от вида. Щелчковый предельный ключ в первую очередь требует выставления нужного значения ньютон-метров.

Для этого надо провести следующие манипуляции:

1. Ослабить гайку, отвечающую за «стоп».
2. На шкале зафиксировать необходимую нагрузку с помощью рукоятки.
3. Ввести в стабильное положение стопорной гайкой.

На неподвижную часть рукоятки нанесены грубые значения усилия, на поворотную – точные. Комбинируя их, возможно достичь желаемого результата. После этого можно приступать к работе. При достижении необходимого результата раздастся характерный звук в виде щелчка – резьбовое соединение зажато.

При использовании таких изделий можно не обращать внимания на угол перекашивания головки относительно болта или гайки. Усилия будут равномерно распределяться по поверхности детали, не нанося ущерб точности. И благодаря звуковому сигналу можно работать с таким ключом практически вслепую. Но при всем при этом нужно строго соблюдать заводские указания.

Работа электронным ключом требует более щепетильного отношения. Главным преимуществом является возможность регулировать усилие в пределах десятых, а то и сотых долях ньютон-метра.

Соприкосновение с закручивающимся элементом должно быть под прямым углом. Переусердствовать вам помешает звуковой сигнал зуммера.

Все довольно просто. Однако, чтобы устройство прослужило долго, надо не только знать, как правильно пользоваться динамометрическим ключом, но и как за ним ухаживать.

Заключается он в таких моментах:

1. Эксплуатировать инструмент исключительно в пределах критических диапазонов во избежание преждевременного износа.
2. Периодически проводить тестирование или поверку, чтобы показатели не сбивались от намеченных на шкале цифр.
3. Не превышать установленные на приборе показатели, ведь он может банально сломаться.
4. Осматривать регулярно после применения на предмет механических или физических повреждений корпуса или подвижных элементов.
5. Хранить инструмент исключительно в сухих местах.
6. На сбережение оставлять устройство только с выставленным на нулевое значение регулятором.

Таблица усилий затяжки метрических болтов

Усилие указано в Ньютон-метрах.

Как сделать самому?

Наверняка не один автолюбитель хотел в целях экономии или просто утешения собственного самолюбия смастерить динамометрический ключ своими руками. В этом поможет воспоминание из школьного курса физики.

Для начала необходимо разобраться в величинах и их конвертации. Все руководства по эксплуатации автотранспорта содержат указания относительно допустимых усилий зажима болтов или гаек в ньютонах на метр. Крутящий момент является перемножением силы, прикладываемой к плечу на его длину.

Что же означает, к примеру, 10 ньютонов на метр? Прилагаемые усилия пропорционально зависят от длины рычага. Для достижения цифры в десять единиц необходимо приложить десять килограммов силы на рычаг в десять сантиметров.

Значит, в начале кустарного производства стоит выбор рукоятки. Отличным вариантом будет труба длиной в пятьдесят сантиметров и диаметром до двадцати пяти миллиметров.

Трубу можно будет одеть на любой ключ или же вставить в нее кубический квадрат для головок. Динамометр можно найти на каждом рынке, и представляет он собой безмен или пружинные весы.

Зарядное устройство для автомобильного аккумулятора своими руками. — здесь больше полезной информации.

Лучше брать к использованию измеритель силы с круглым циферблатом – на нем можно достигнуть меньшей погрешности.

Оптимально максимальное значение будет в двадцать килограммов. Крепить его к трубе следует строго перпендикулярно, путем проделывания в одном конце основы двух отверстий для болтов. Далее, нужно проградуировать свою работу.

Вас заинтересует эта статья — Какой автомобильный пылесос лучше купить?

Показатели в десять ньютон на метр достигаются при остановке стрелки на отметке в два килограмма. Свечи зажигания зажимаются прилагаемым усилием в шесть кило, что по-научному — тридцать ньютон-метров. И так далее.

Такой самодельный рычаг поражает своей абсолютной универсальностью, и к тому же его не найти ни в одном магазине. Конструкция, как влитая, подходит для разводного, рожкового и накидного ключа, для шестигранника или воротка.

Конечно, о высокой точности речь и не идет, но для достижения грубых цифр вполне подойдет и такое приспособление. Да и оперировать подобным инструментом довольно хлопотно.

Как работать с динамометрическим ключом. Как пользоваться динамометрическим ключом? Советы и рекомендации

У вас современный автомобиль – значит, и подход к его ремонту тоже должен быть современным. Если вам необходимо поменять колесо или закрутить другие болтовые соединения в автомобиле, обязательно необходимо приобрести динамометрический ключ. Что это за ключ и чем он отличается от обычного?

Назначение динамометрического ключа и его устройство

Само название «динамометрический» говорит за себя. Оно включает название физического прибора (динамометра). Даже школьник знает, что с помощью динамометра можно измерить силу.

Поэтому динамометрический ключ – это приспособление, которое контролирует, с какой силой мы воздействуем на болтовое соединение. Эту силу нужно контролировать согласно техническим условиям –во-первых, для того, чтобы болты не раскрутились во время движения автомобиля, и во-вторых, чтобы не сорвать резьбу.

Процесс закручивания, как правило, происходит по часовой стрелке. Но существуют динамометрические ключи, в которых присоединительный квадрат можно крепить с двух сторон. Такой ключ может закручивать болтовые соединения как с правой резьбой, так и с левой.

Все виды динамометрических ключей имеют приблизительно одинаковое строение: тело ключа и шкала для контроля затяжки. На шкале ключа фиксируются значения не силы, а момента силы, поскольку мы воздействуем на болтовое соединение, используя плечо (в нашем случае – длина ключа).

Из собственного опыта можем сказать: если болт не откручивается, необходимо удлинить ключ. Поэтому момент силы равен силе, с которой мы воздействуем, если длина плеча равна одному метру.Шкала ключа может быть в различных единицах измерения момента силы: Нм (ньютон на метр) или кгс (килограмм силы). 1кгс соответствует приблизительно 10 Нм.

Какими бывают динамометрические ключи

Первый вопрос, который возникает при покупке– как выбрать динамометрический ключ? Рассмотрим виды динамометрических ключей:

стрелочный – недорогой ключ с наименьшей точностью измерения (приблизительно 6-8%). Он состоит из корпуса, прикрепленной к нему шкалы и стрелки, ручки, квадрата для торцевых головок. При работе ключом стрелка остается недвижимой, а корпус с прикрепленной шкалой поворачивается. Работая с таким ключом, следите, чтобы стрелка не выходила за пределы делений на шкале. Иначе ключ может значительно увеличить погрешность в работе.

предельного типа (щелчковый или с масштабированным окном) – средний по цене, точность измерения средняя (приблизительно 4%). Является самым распространенным в использовании как профессионалами, так и любителями.

Щелчковый динамометрический ключ состоит из корпуса, стопорной гайки, рукоятки, двух шкал. Одна шкала нанесена на корпус ключа, а другая – на вращающуюся рукоятку. Принцип работы с таким динамометрическим ключом очень похож на принцип работы микрометра. Если вы когда-нибудь пользовались данным прибором, то вы легко справитесь.

Рассмотрим порядок работы со щелчковым динамометрическим ключом:

1. Открутите рифлёную стопорную гайку, которая находится в самом конце ключа (против часовой стрелки).

2. Установите необходимые цифровые показания момента силы путем вращения рукоятки. Шкала на корпусе будет основной, а на рукоятке – дополнительной. При этом край шкалы на рукоятке должен находиться на необходимом делении основной шкалы, и оно будет точным, если деление «0» на рукоятке совпадет с вертикальной линией основной шкалы.

На показания дополнительной шкалы указывает вертикальная линия на основной шкале. Вращая далее рукоятку, вы должны следить за показаниями дополнительной шкалы. В конечном результате показания основной и дополнительной шкалы суммируются. Это и будет конечным результатом.

3. Закрутите стопорную гайку. Этим вы зафиксируете данные значения.

4. Проводите процесс закручивания детали ключом до тех пор, пока не услышите щелчок.

5. После щелчка процесс закручивания необходимо прекратить.

Динамометрический ключ с масштабированным окном немного легче в использовании и, соответственно, немного дороже. Отличается от предыдущего одной шкалой, что облегчает процесс использования.Процесс фиксации стопорной гайки сопровождается щелчком, что намного удобнее. Необходимое значение момента силы вы видите в небольшом окне, отсюда и название данного прибора.

с цифровой индикацией – самый дорогой и самый точный. Точность измерений – около 1%. Имеет много различных функций и используется на производстве. Показания такого ключа фиксируются на дисплее в любых единицах измерения. Его можно подключить к компьютеру.

На что обратить внимание при покупке

При покупке динамометрического ключа необходимо точно уяснить, для какой работы он вам нужен, поскольку промышленность выпускает ключи с разными диапазонами . Размер ключа может быть разным: небольшой с посадочным квадратом ¼ и огромный с посадочным квадратом ¾. Необходимые нагрузки на ключ должны находиться в середине крайних значений моментов силы, нанесенных на шка

Вопрос к знатокам: Как правильно пользоваться шкалой динамометрических ключей? — Сообщество «Инструмент

Всем привет!

ИСПРАВЛЕНО: Проблема решена, всем ОГРОМНОЕ спасибо за помощь!

Приобрёл недавно себе для ремонтных автомобильных работ 2 динамометрических ключа фирмы JTC:
1. JTC 1201 1/4″ 275 мм 2-24 Hm щелчковый
2. JTC 1202 3/8″ 360 мм 19-110 Hm щелчковый

Вопрос — как пользоваться шкалами на крутящейся ручке? Особенно это касается большого ключа, там выбито всего 6 делений с соответствующими номерами от 0 до 6. На обоих ключах они имеют разные значения.
На первом ключе надписи на шкале — 0 — 0.4 — 0.8 — 1.2 — 1.6 — 0
На втором ключе надписи на шкале — 0 — 1 — 2 — 3 — 4 — 5 — 6 — 0
Фото прилагаю. Если нужно будет еще фото напишите, я добавлю.

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1201

Полный размер

JTC 1202

Полный размер

JTC 1202

Полный размер

JTC 1202

Полный размер

JTC 1202

15 февраля 2016 в 12:39 Метки: димамометрический, ключ, 1/2, 1/4, 3/8, ключи

Обзор динамометрического ключа КМШ-140 НИЗ 15кг — DRIVE2

Так как, я являюсь обладателем автомобиля отечественного автопрома ВАЗ-2107, то регулярно возникают проблемы с его ремонтом и обслуживанием, а закручивать гайки на глаз порою чревато поломкой в самый неподходящий момент. Поэтому решил купить себе простенький ключ для проверки и затяжки болтовых соединений. Выбор пал на отечественный вариант от Новосибирского завода, давно уже зарекомендовавшего себя советским качеством изделий, у меня уже есть от него шоферский набор инструмента, так что знаю не понаслышке.

Заказ из интернет-магазина пришел вот в такой пузырчатой упаковке.

Полный размер

Вот в таком кейсе, пластик на вид прочный ударостойкий, такой же как и из шоферского набора. В набор входит сам ключ с кейсом и инструкция к нему.

Полный размер

Стрелка показывает на ноль, как и должно быть

Ключ прямой, в руке лежит хорошо, ничего нигде не болтается, металл видно качественный с антикоррозийным покрытием, к виду нареканий нет.

Полный размер

На обратной стороне ручки выбит цифровой код.

Полный размер

Инструкция включает в себя все основные технические показатели изделия и как им правильно пользоваться.

Полный размер

Полный размер

Диапазон измерений указан от 30-140 Н.м или 3-14 кгс*м, хотя фактически шкала позволяет измерять от 0,5-16 кгс*м. Погрешность ±4%, что для затяжки отечественной «классики» вполне допустимо, квадрат 1/2 дюйма — самый распространенный среди шоферского инструмента.

Полный размер

В самом конце стоит штамп и подпись Отдела технического контроля, что говорит о том, что ключ прошел проверку и его показания объективны. Слышал, что продукцию НИЗ стали очень часто подделывать, поэтому это послужит нам еще одним подтверждением оригинальности изделия.

Полный размер

Так как капремонт ГРМ автомобиля (под что, собственно, и покупался инструмент) пришлось перенести на следующую весну или лето, когда будет потеплее, поэтому решил проверить работоспособность ключа измерив момент затяжки болтов колес, которые я затягивал вручную когда переобувался на зиму. По книге, момент затяжки должен составлять 7 кгс*м(70Н.м), до этой метки я и доводил указатель. Ни один болт не стронулся с места, из-за чего даже возникло подозрение в их перетянутости, поэтому при весенней переобувке воспользуюсь уже ключом для контроля затяжки колес.

После работы ничего не погнулось, стрелка вернулась на свое место, как и должно быть.

Полный размер

Из плюсов: очень добротно сделанный качественный инструмент, инструментальная сталь по ГОСТу, а не какая-то китайская сыромятина, самый доступный вариант на рынке. Из минусов хотелось добавить лишь то, что им не везде можно подлезть.

Для тех, кому нужен простой доступный динамоключ для ремонта своего авто в гараже это самый оптимальный вариант, рекомендую.

Обзор набора автоинструмента НИЗ «Спутник-3»

Удачи на дорогах!

Динамометрические ключи — делюсь впечатлениями. — Сообщество «Инструмент

Всех категорически.
Решился поделится впечатлениями про динамометрические ключи, которые используем в мастерской.

Пользоваться ими я начал с тех времен, как приобрел свой первый автомобиль.
До этого я ремонтировал только свои мотоциклы и все затяжки делал руководствуясь только своим шестым чувством. После нескольких сорванных гаек я понял, что оно у меня в плане чувства момента усилия на гайках сильно притуплено. Потом услышал от друзей, что есть ключ волшебный, который не дает перетянуть болт.
Итак первый ключ.
Это был динамометрический ключ 3/8 Joneswey, купленный во Владивостоке в 2008 году.

Использовал я его везде где мог. В основном это подвеска и двигатель.
Ключик неплохой, но менять на нем момент затяжки хлопотно и долго. Шкала плохочитаемая.
Ключ имеет реверсивную трещотку. Работает в обоих направлениях как динамометрический.

Далее был приобретен динамометрический ключ Force.
Это маленький ключ, с моментами от 5 до 25 Нм. Приобретался специально для затяжки мелких болтов на автомобиле. Ключ неудачный. Толи мне такой попался, то ли что. короче врет иногда. Было пару случаев когда сорвал с ним резьбу.
Шкала у него так же слабочитаемая.
Ну и потом появился Proxxon Micro clik 200/S

Очень хороший ключ. Точный. С удобной шкалой и нормальным фиксатором на ручке. Кроме этого его возможно (повернув рычаг на трещотке в соответствующее положение) использовать как вороток и можно дотягивать болты.

Недавно приобрел овертку для совсем мелких болтов.

Специфическая штука, но когда нужно точно собрать агрегат — незаменима.
Правда менять на ней момент затяжки — ну очень неудобно… шестигранником нужно взводить пружину.Однако точная штука. Еще один минус — скользкая.

Пару советов при выборе динамометрического ключа.

Определитесь на сколько часто Вы его будете применять. Если редко — берите простой ключ. С его неудобствами можно смериться учитывая, что применять будете его редко. Если пользоваться будете часто — тут уже смотрите в сторону более качественных и соответственно более удобных в работе ключей.

Ну и напоследок видео 🙂
Первая часть — для чайников.

Далее сам отзыв про ключи

Вот…
Всем Бобра.
Про хорошие, профессиональные ключи фильма.

Динамометрический ключ! — Suzuki Jimny, 1.3 л., 1998 года на DRIVE2

Всем привет озадачился я однажды вопросом как работает сей инструмент и для чего он нужен и сохранил на будущее чтобы не забыть. Может кому еще полезно будет.Так же интересуют приблизительные моменты затяжки для резьбовых соединений может у кого есть уже выборка?
В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки. Единицей измерения для момента силы является ньютон-метр, рус. Нм, англ. Nm.
Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники. И в решении данной задачи надежным помощником станет динамометрический ключ.
Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку.
Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих. Поэтому такой ключ мы и рассмотрим более детально.
Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу. Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм. и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ.
Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа. Когда движимая рукоятка дойдет до отметки 98 на основной шкале ключа, останавливаемся. Но это будет только 98 Nm, что бы достигнуть 100нм, ориентируемся на дополнительную шкалу на вращающейся ручке, нужно будет прокрутить ручку еще до отметки 2 на второй дополнительной шкале. В суме 98+2 получим 100Нм.

динамометрический ключ

Дальше на ключ нужно надеть торцевую головку необходимого размера, и начать закручивать гайку. При достижении усилия в 100 Nm, Ваш ключ издаст характерный щелчок, он будет даже больше прочувствован Вашей рукой, нежели воспринят на слух. Это будет означать, что необходимое усилие достигнуто, и затягивание нужно остановить. Если кого-то интересует, что же будет происходить с ключом дальше, если не остановиться, отвечу, ничего, он будет щелкать каждый раз при затяжке и работать как обычный вороток, продолжая закручивать вашу гайку все сильней и сильней.
Не используйте динамометрический ключ как обычный вороток, если хотите, что бы он прослужил долго, ведь износ инструмента никто не отменял. И самое главное после работы всегда откручивайте ручку назад в нулевое положение. Так как внутри ключа есть пружина, которая сжимается при затяжке, и если оставить ее на долгое время в сжатом статическом положении то она будет терять свои свойства, что приведет к увеличению погрешности при работе. К слову о погрешности, рекомендуется периодически проводить поверку ключей, ведь нужно быть уверенным, что ключ фиксирует именно то усилие, которое Вам необходимо. Предупреждаю что количество предприятий производящих такую поверку ограничено, а у государственных служб, такой сервис дорогостоящий.
Размер динамометрических ключей в зависимости от диапазона, в котором они работают, может варьироваться от не больших с посадочным квадратом в ¼ до огромных с посадочным квадратом в ¾ . Но бывают ситуации когда усилие с которым нужно затянуть резьбовое соединение превышает максимально допустимое значение затяжки самого мощного ключа доступного в продаже! Тогда Вам может пригодиться инструмент – мультипликатор. Эторедуктор-усилитель, который с помощью систем шестеренок увеличивает усилие ровно в три раза. Если в мультипликатор вы вставите ключ и выставите усилие в 800 Нм, то при щелчке ключа мультипликатор будет уже выдавать 2400 Нм. Чаще всего усилие на шкале ключа указывается в Ньтонометрах Nm. 10 Nm приблизительно = 1 кг/м. Приблизительные моменты затяжки для резьбовых соединений вы можете посмотреть в мануале по машине. Не желательно использовать ключ на крайних значениях рабочего диапазона.

Динаном

  TACKLIFE HTW2A 1/2 дюйма Drive Click

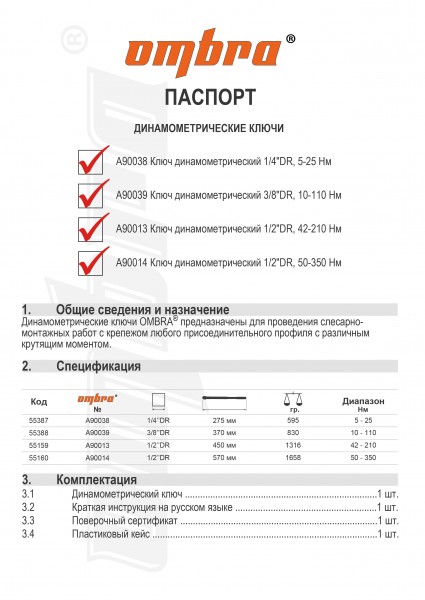

  Динамометрический ключ Руководство пользователя
