Динамометрический ключ. Как пользоваться и какой выбрать?

Ошибочно предполагать, что ключ с регулируемым крутящим моментом затяжки (или, проще – динамометрический ключ) необходим только владельцам автомобилей. Управлять усилием затяжки резьбовых соединений требуется, в частности, при возведении сложных сборно-разборных металлоконструкций. Особенно в тех случаях, когда под руками лишь крепёж из пластичных малоуглеродистых сталей и сплавов, либо приходится использовать б/у болты: небольшое превышение момента затяжки – и головка метиза треснула, а грани гайки деформировались…

Устройство и разновидности

Динамометрический ключ – современная техническая альтернатива примитивным трубным удлинителям, пользование которыми не только малограмотно, но и опасно, поскольку сорвавшийся с трубы гаечный ключ – причина травмы. Классификация рассматриваемого инструмента производится:

• По виду среды, обеспечивающей момент затяжки: это может быть воздух или жидкость.
• По конструкции привода передачи крутящего момента и отсчётного механизма различают стрелочные и щелчковые динамометрические ключи.
• По виду системы отсчёта — механической или электронной.

Все современные динамометрические ключи оснащаются измерительным датчиком, показывающим величину крутящего момента. Такой специализированный монтажный инструмент доступен в широком диапазоне реализуемых крутящих моментов, размеров и точности. Поэтому перед специалистом, который регулярно занимается слесарно-монтажными работами, рано или поздно возникает вопрос: динамометрический ключ – какой выбрать?

Как пользоваться динамометрическим ключом?

Приобретаемый инструмент нуждается в калибровке, поскольку точность показаний датчика фактического момента затяжки оказывается различной и определяется характером производимых операций.

Выбор типоразмера инструмента определяется точностью показаний. Если определяющим фактором является низкая стоимость и простота использования, то применяют динамометрический ключ в форме балки. Если точность и повторное использование более важны, то применяют щелчковый динамометрический ключ. Наибольшую точность затяжки покажет оснастка электронного типа.

При выборе типа ключа оценивают его технические возможности. Например, торговая марка Jonnesway предлагает широкий выбор щелчковых динамометрических ключей, которые включают в себя храповой механизм при различных формах рабочей головки, а её основной конкурент — King tony – помимо инструмента с механическим приводом производит ещё и электронные модели.

Главной позицией выбора типоразмера динамометрического ключа является заявляемый производителем диапазон усилий или крутящих моментов. Последовательность использования такова:

1. Ознакомиться со схемой затяжки крепежа, которая приводится в инструкции.
2. Очистить крепёж от грязи, жировых отложений и следов коррозии. Хват головки за повреждённые гайки или болты может быть ненадёжным. Также не нужно преждевременно смазывать нитки резьбы: это снизит трение и исказит результаты затяжки.
3. Использование динамометрического ключа обычно рекомендуется после того, как соединение уже предварительно затянуто.
4. При затяжке необходимо производить визуальный отсчёт показаний только под прямым углом.

Практика применения рассматриваемых видов монтажного инструмента отличается определёнными особенностями.

Стрелочный динамометрический ключ

Динамометрические ключи этого типа разработаны так, чтобы точно контролировать условия окончания затяжки. Когда нужное значение крутящего момента достигнуто, рукоятка плавно перемещается вхолостую. Такая конструкция предоставляет пользователю время для сброса давления на рукоятку. Точность составляет ±5% от заданного значения крутящего момента. С целью защиты механизма от грязи он снабжается резиновым сильфоном, а пластиковая рукоятка определяет местонахождение руки пользователя для повторного применения ключа по своему назначению.

Исходная калибровка инструмента производится на предприятии-изготовителе.

Щелчковый динамометрический ключ

Современный дизайн таких ключей разработан с целью достижения наибольшей оперативности применения. При требуемом значении параметра издаётся звуковой сигнал. Этот сигнал отличается от звука щелчка, который слышится в процессе приложения усилия. Защёлкивающийся гаечный ключ минимизирует путаницу при работе. В состав ключей щелчкового типа входит меньше движущихся компонентов, что повышает надёжность инструмента и снижает его износ. Ключи с защёлкой сохраняют калибровку гораздо дольше, чем ключи, имеющие стрелочное исполнение.

Как пользоваться динамометрическим ключом щелчкового типа?

При установке инструмента такого типа на боковой его стороне виден циферблат. По циферблату регулируют величину давления затяжки, соответственно при этом изменяется и величина усилия.

Используя ключ со щелчковым исполнением, необходимо последовательно:

1. Осмотреть болт/гайку, чтобы установить предельный момент затяжки (рекомендуемые значения указываются в инструкции).
2. Проверить относительное положение циферблата: соответствует ли он той метрической системе, которая будет использоваться.
3. Установить посадочную головку, которая должна с лёгкостью защёлкиваться на головке болта. Диск зафиксировать.
4. Начинать затяжку по часовой стрелке, применяя ровные и плавные ходы рукоятки. При повороте будет слышен характерный щелчок. Признаком окончания затяжки по моменту является ощущение того, что ключ самопроизвольно отталкивается от гайки.
5. Выполнить считывание фактического усилия затяжки и сравнить его с требуемым.

После окончания работы, динамометрический ключ следует сбросить на ноль — это снизит давление на внутреннюю пружину и поможет сохранить её калибровку.

Электронный динамометрический ключ

Цифровые динамометрические ключи поставляются с более высокой технологичной точностью, оснащены цифровой индикацией показаний крутящего момента, а также визуальными, акустическими и сенсорными сигналами, которые предупреждают оператора при достижении заданного крутящего момента.

Это предоставляет пользователям следующие преимущества:

• Возможность применения при различных перенастройках крутящего момента.
• Получение пользователем визуального (рукоятка вибрирует), акустического и сенсорного сигнала.
• Программируемость настроек крутящего момента перед началом работ.
• Фиксацию пиковых показаний на экране ЖК-дисплея в течение как минимум 15 с.
• Возможность использования в шумной производственной среде.

Для программирования с целью получения предупреждающих сигналов оператор устанавливает нижний и верхний пороги крутящего момента. Они необходимы в случае, когда заданные пределы момента затяжки достигнуты или нарушены во время эксплуатации ключа.

14. 09.2020

Динамометрический ключ для автомобиля, зачем, для чего, назначение, как выбрать ключ

Для чего нужен динамометрический ключ?

Динамометрические ключи применяются в разных отраслях, но часто к данному инструменту прибегают при ремонте и обслуживании автомобилей. Благодаря возможности выставить фиксированное усилие на ключе можно закрутить болт или гайку с определённым моментом. Это важно, потому что практически у любого болта или гайки в автомобиле прописан заводской момент затяжки. При слабой затяжке резьбового соединения есть вероятность, что деталь открутиться, начнёт болтаться или вовсе отвалится (например, колесо). Если же это болт на поддоне коробки передач, то недостаточное усилие при затяжке не даст хорошо прижать прокладку, может начаться утечка масла из коробки передач, в результате — масляное голодание и дорогостоящий ремонт.

Зная это, автолюбители и автослесари часто затягивают болты и гайки с большим усилием, но такой подход также опасен. Перетянутый колесный болт будет сложно потом открутить, особенно на дороге, когда спустило колесо и под рукой только обычный «балонник». Также есть риск обломать колесную шпильку или сорвать резьбу на ступице колеса, что приведёт к работам по замене шпильки или новой ступицы в сборе. Обломанный болт с оставшейся резьбой в двигателе тоже принесёт кучу проблем и заберёт уйму времени. Этот список можно продолжать — сорванные сливные пробки, пережатые или не дожатые прокладки двигателя, утечки технических жидкостей, «слизанные» гайки и болты, сломанные «секретки» колёс, высверливание ломанного болта из двигателя и т.д. Зная всё это, профессионалы, да и любители, используют в своей работе динамометрические ключи. Но что это такое и как он работает?

Типы динамометрических ключей:

• Стрелочный
• Щелчковый (механический / предельного типа)
• Цифровой/Электронный

Стрелочные ключи самые простые и примитивные, но это не значит что надёжные — они не поддаются регулировке и со временем теряют точность. Также не имеют фиксации и опять теряется точность. Громоздкие и не удобные. Единственный плюс — это низкая цена. Большого распространения они не нашли.

Щелчковые ключи самые распространённые. Пружинный механизм ключа даёт выставить нужный момент и передать его на крепёж, не превысив значение. Также у ключа есть храповый механизм, как у обычной «трещотки», шкала регулировки момента, ручка для выставления момента и фиксатор, который не даёт «убежать» выставленным значениям. При затяжке крепежа и достижения заданного момента, ключ издаёт характерный щелчок, ручка проскальзывает вниз относительно головки ключа.

Плюсы у таких ключей — это точность, простота и удобство работы, возможность выставить определённый момент, ремонтопригодность (к ним продаются рем. комплекты), возможность работы с правой и левой резьбой. Из минусов — это необходимость проверки и калибровки.

Цифровые ключи похожи на щелчковые, но в их основе лежит цифровой датчик, который улавливает момент и передаёт его на дисплей ключа. Необходимые значения выставляются на дисплее, при их достижении ключ издаёт звуковой сигнал. Также на дисплее отображаются значения, которые достигнуты в данный момент времени.

Плюсы этого ключа в том, что на экран можно выводить значения в разных единицах измерения. Есть звуковая и световая индикации. Применим к левой и правой резьбе. Есть возможность узнать, с какой силой закручен крепёж. Возможность сохранять значения в памяти. Не требуется регулировка. Это самый точный ключ. Из минусов — цена, требуется бережное отношение к инструменту.

Как выбрать динамометрический ключ?

На мой взгляд, свой выбор стоит остановить на ключах щелчкового типа или электронных, получивших наибольшее распространение.

В случае автосервиса или технического центра выбор не так сложен — в своём арсенале необходимо иметь ключи перекрывающие наибольший диапазон крутящего момента. Это примерно от 5 Н*М до 350 Н*М. Большинство ключей имеют примерно один и тоже диапазон крутящего момента:

Под посадочный квадрат 1/4 — 5-25 Н*М

Под посадочный квадрат 3/8 — 20-110 Н*М

Под посадочный квадрат 1/2 — 40-210 Н*М

Если вы автолюбитель, то стоит задуматься, для каких целей вы берёте такой ключ. Многие автолюбители предпочитают менять колеса на автомобиле самостоятельно, а более сложные работы доверять профессионалам. Моменты затяжки колёсных гаек и болтов у разных производителей и моделей свои, диапазон у них не мал, примерно 85-200 Н*М. Например:

BMW 1 серия/ 3 серия/ 5 серия — 120 Н*М

KIA Rio – 105 H*M

Land Cruiser 200 – 209 H*M

LADA Largus – 105 H*M

WV Multivan – 180 H*M

Для таких работ вполне подойдёт ключ под посадочный квадрат 1/2 — 40-210 Н*М.

А вот для замены масла в двигателе, нужен уже небольшой ключ под посадочный квадрат 1/4 — 5-25 Н*М. Потому что сливные пробки закручиваются примерно в этом диапазоне. На Opel или Chevrolet на поддоне двигателя пишет момент затяжки 14 Н*М. Также этот ключ подойдет для затяжки свечей зажигания.

Ну а если вы решили поменять ступичный подшипник на своём Mitsubishi Lancer 10, то берём ключ под посадочный квадрат 3/8 — 20-110 Н*М и закручиваем подшипник с усилием 95 Н*М, чтобы не пришлось его менять в скором времени из-за перетяжки болта.

Рекомендации при работе

Чтобы правильно обращаться с купленным инструментом, необходимо учитывать представленные ниже рекомендации:

Не стоит откручивать все резьбовые соединения динамометрическим ключом. Он не предназначен для постоянной работы вместо обычного рожкового ключа или трещотки. Главное назначение — определение точного усилия при затяжке болтов, гаек.

Большие усилия не нужно прикладывать, если отдельные элементы не поворачиваются. Это может привести к поломке изделия. В таких случаях необходимо выяснить, почему болт или гайка не крутятся дальше.

Рекомендации по хранению: не использовать агрессивную химию или абразивные вещества при его очистке; инструмент не должен контактировать с влагой, падать на пол. Ключи щелчкового типа должны храниться в полностью ослабленном состоянии.

Достаточно придерживаться приведённых рекомендаций, чтобы ваш специальный инструмент прослужит много лет.

Итог

Подводя итог статьи можно отметить, что динамометрический ключ необходим как профессионалам, так и любителям, что покупка динамометрического ключа должна проводиться с учётом конкретных работ. Ведь от этого зависит диапазон усилий. Не стоит забывать о правильной эксплуатации, обслуживании и хранении инструмента.

Динамометрический ключ для автомобиля — их виды и выбор

Одним из незаменимых инструментов в наборе автомеханика является динамометрический ключ для автомобиля, представляющий собой гаечную головку с рычагом и встроенным динамометром. Он предназначен для затягивания гаек и болтов на резьбовых соединениях, требующих дозированного усилия затяжки. Ключ может применяться не только в ремонте и обслуживании автомобилей, но и в сборке автоматов, роботизированной техники, промышленном оборудовании.

Автомобилисту этот ключ необходим в ремонте ходовой части, например, при затяжке гайки крепления ступицы колеса к полуоси. Неправильная затяжка (недозатяжка или перетяжка) гайки может привести к срезу стопорной шпильки и отрыву колеса от полуоси или поломке трансмиссии и блока цилиндров. Поэтому, тем, кто занимается самостоятельным ремонтом и обслуживанием своего авто, такой инструмент обязательно должен находиться в технической аптечке или хотя бы в гараже.

 Конструкция динамометрического ключа для автомобиля

Устройство динамометрического ключа

Производители инструментов выпускают различные виды гаечных ключей с динамометром, которые при всём при этом состоят из следующих общих для них деталей:

• затяжной ручки-корпуса с головкой для крепления насадки;
• съёмная насадка в виде трещотки или динамометрического прибора;
• одно, двух или трёх позиционного фиксатора насадки;
• торсионного или пружинного механизма с измерительной шкалой для индикации или установки прилагаемого усилия;
• регулировочной ручки с фиксатором для установки заданного усилия в ключах предельного типа.

Автомобильные динамометрические ключи различаются по размерам рычага, создающего максимально прилагаемое усилие, и размеру квадрата для сменной головки. Так, по пределам установки затяжного усилия производятся ключи с пределами, начиная от 5 до 25 Нм и заканчивая от 140 до 2000 Нм. По конструкции и принципу работы на российском рынке инструментов встречаются следующие виды динамометрических ключей.

Видео: Динамометрический Ключ. Как Он Работает?

Виды динамометрических ключей

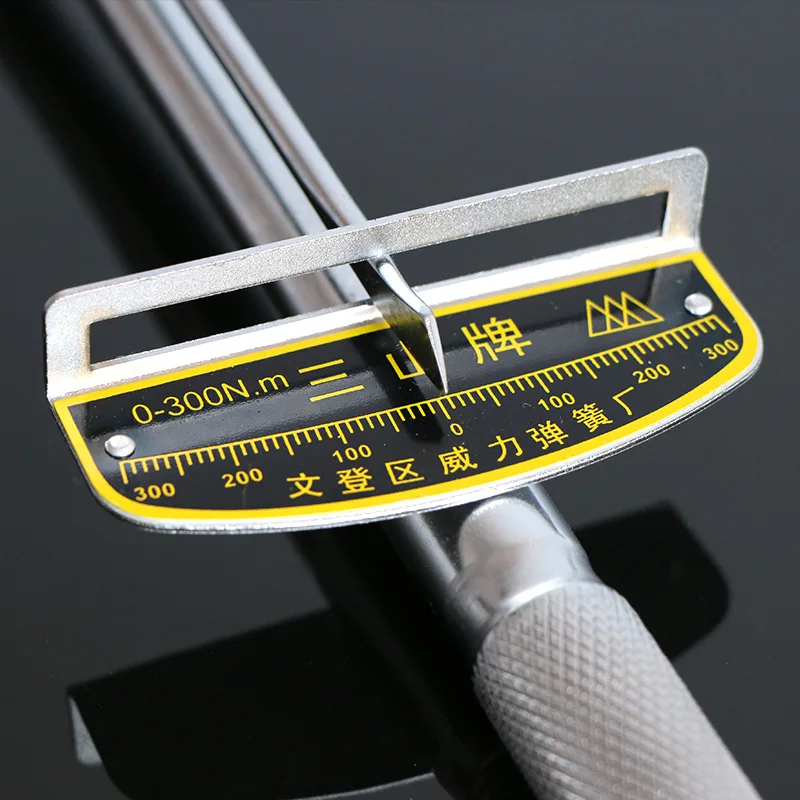

1. Ключ торсионного типа с неподвижным стрелочным указателем

Ключ стрелочного типа

Он имеет стрелочный указатель, неподвижно связанный с квадратом головки и упругий стержень с двухсторонней шкалой, отградуированной в Нм. В момент закручивания гайки шкала отклоняется относительно неподвижного указателя на угол, пропорциональный приложенной силе, и по ней можно оценить величину крутящего момента. Такой ключ можно использовать для закручивания гаек, как с левой, так и с правой резьбой, что является его основным достоинством, включая дешевизну и простоту устройства. Недостатками ключа являются:

• высокая погрешность измерения прилагаемого усилия, достигающая значения ±15%;
• отсутствие механизма ограничения передаваемого на гайку крутящего момента, что часто приводит к фактическому его превышению при монтаже.

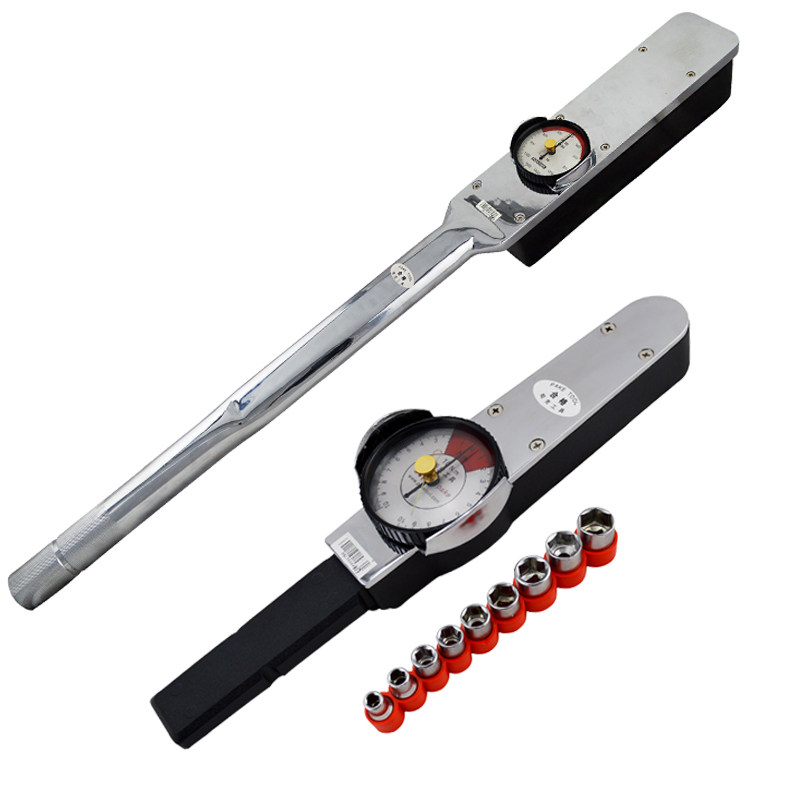

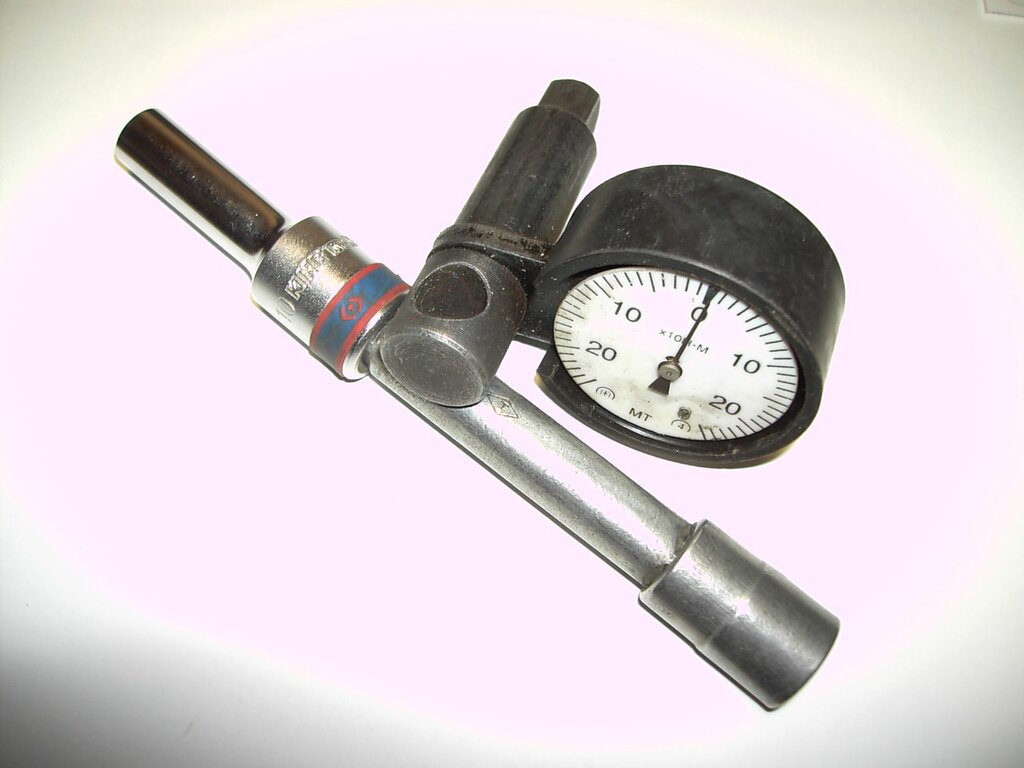

Ключ со встроенным индикатором манометрического типа.

Его устройство аналогично ключу, указанному выше, только угол отклонения между неподвижной и торсионной частью ручки измеряется с помощью встроенного пружинного динамометра, имеющего форму манометра с двухсторонней шкалой относительно среднего нулевого положения стрелки. Инструмент обладает более высокой точностью измерения крутящего момента, нежели его предшественник.

2. Щелчковый динамометрический ключ

Щелчковый динамометрический ключ

Этот наиболее популярный у автомобилистов ключ является инструментом предельного типа и имеет в оголовнике трещотку – щелчковый передаточный механизм, который при достижении установленного значения крутящего момента перестаёт его передавать квадрату, проскальзывая и издавая щелчки. Достоинством таких ключей является удобство пользования, позволяющее не контролировать прилагаемое усилие по прибору, а просто крутить ручку до первого щелчка. При этом крутящий момент гарантированно не будет превышен за счёт регулируемого ограничителя. Недостатком инструмента является его использование только на затяжку и необходимость бережного обращения.

3. Ключ с электронным индикатором

Ключ с цифровым индикатором

Наиболее продвинутым и точным инструментом с погрешностью измерения до 1% является динамометрический ключ с цифровым электронным индикатором. Он имеет небольшой электронный динамометр с жидкокристаллическим индикатором измеряемого момента, питающийся от встроенной батарейки, а также регулируемый ограничитель усилия наподобие трещотки. Отличие от предыдущего инструмента состоит в том, что вместо щелчков при достижении предельного момента издаются звуковые сигналы. Недостатком ключа является высокая стоимость.

Видео: Динамометрические ключи. Как пользоваться и хранить. Зачем нужен этот ключ?!

Варианты измерительных ключей с трещотками

Динамометрический ключ в комплектке с набором насадок

Трещотки в автомобильных динамометрических ключах могут быть съёмными и несъёмными. Съёмные головки позволяют использовать одну ручку для разных размеров гаек, делают инструмент более универсальным. Кроме того, существуют съёмные трещотки, работающие в двух направлениях, как по левой, так и по правой резьбе. Направление вращения устанавливается с помощью специального трёхпозиционного фиксатора-переключателя. Такой вариант является более дорогим по сравнению с ключами с несъёмной головкой.

Ключи с несъёмной трещоткой обычно продаются комплектом, состоящим из трёх инструментов, рассчитанных на разный диапазон размеров гаек. Однако можно подобрать себе и отдельный ключ с подходящим диапазоном усилий. Для расширения его диапазона применения можно воспользоваться мультипликаторами, которые представляют собой обычный редуктор, повышающий или понижающий передаваемое на головку усилие затяжки.

Лучшие ключи на рынке

Современный рынок автомобильных инструментов предлагает автомобилистам большой выбор разнообразных моделей динамометрических ключей от различных производителей.

Ниже приведены лучшие марки заморских производителей инструмента, чья продукция пользуется в России заслуженной популярностью и спросом:

1. Ключи от немецкой компании Hazet признаны во всём мире самыми лучшими представителями динамометрических инструментов. Они могут использоваться как в автосервисе, так и в промышленном производстве. Высокая точность измерения, качества исполнения обеспечивают долгий срок их эксплуатации. Ключ под серийным номером 6000 был отмечен в 2005 году специальной премией, как лучший инструмент года по конструктивному и инновационному исполнению. Большой популярностью пользуются ключи данной марки щелчковые и электронные с расширенным диапазоном крутящего момента. Для строительных машин и грузовиков подойдут мощные инструменты на 3/4 — 1 дюйм с комплектующими мультипликаторами. Для проверки динамометрической части инструментов фирма Hazet выпускает специализированные электроизмерительные приборы.
2. Инструменты марки Kabo Tool Company отвечают международному стандарту ISO 9001, благодаря использованию качественных хромсодержащих сталей. Они пользуются мировым спросом и популярностью. Динамометрические ключи этой фирмы отличаются большой точностью затяжки, длительным сроком эксплуатации и высокой степенью функциональности.
3. Доступную цену для отечественных автомобилистов имеют качественные и надёжные измерительные ключи другой германской компании Vigor. Они заслужили уважение специалистов точными показателями работы. В них производится автоматический сброс усилия при достижении установленного значения. Ручка установки позволяет быстро выбрать нужное значение крутящего момента. Прецизионная шкала обеспечивает высокую точность установки. Инструмент комплектуется сертификатом качества.

Как выбрать и использовать динамометрический ключ

Наш веб-сайт использует файлы cookie для улучшения вашего опыта. Чтобы узнать больше, в том числе о том, как изменить настройки, ознакомьтесь с нашей Политикой конфиденциальности

Нужна помощь?

Функциональность Javascript вашего браузера отключена. Пожалуйста, включите его, чтобы вы могли испытать все возможности этого сайта.

Инструменты и мастерская

Динамометрические ключи. Вам это нужно? Как ты это используешь? Какие различные типы я могу купить? Ответы все здесь.

Видео

Обзор

Элементы

Шаги

Советы

Обзор

Если вы не используете динамометрический ключ при ремонте автомобиля, возможно, вы не получите самого надежного и долговечного результата. Не говоря уже о риске поломки болтов, а этого никто не хочет!

Звучит ужасно! Что делает динамометрический ключ?

Что ж, если вы внимательно изучите руководство по ремонту своего автомобиля, вы найдете значения крутящего момента практически для каждой гайки и болта на вашем автомобиле. От болтов хвостового вала до компонентов рулевого управления и, что наиболее важно; внутренности двигателя.

Это не то, что можно измерить на ощупь, поэтому у нас есть динамометрические ключи. Динамометрический ключ предназначен для индикации достижения определенного крутящего момента путем подачи звукового «щелчка», «звукового сигнала» и/или тактильной обратной связи через рукоятку. Точку, в которой вы слышите или чувствуете это, можно изменить, набрав желаемую величину крутящего момента на рукоятке динамометрического ключа.

Динамометрический ключ обычно длиннее стандартной трещотки или ломаной планки, чтобы при необходимости обеспечить достаточное усилие для достижения высокого крутящего момента. Тем не менее, существует множество различных размеров динамометрических ключей для различных применений.

Что произойдет, если я просто воспользуюсь электроинструментом?

Помимо уже упомянутых сорванных болтов, есть еще много чего, что может пойти не так, и это может быть гораздо менее заметно. Вы можете растянуть нити, из-за чего застежки ослабнут, или сделать это так туго, что они больше никогда не оторвутся. Чрезмерное натяжение может привести к деформации головок и поверхностей прокладок, а также к чрезмерному давлению на хрупкие компоненты, что приведет к их более быстрому износу.

Какой динамометрический ключ выбрать?

Динамометрические ключи, как и большинство вещей в жизни; не являются универсальным решением. Итак, вот несколько вариантов, которые стоит рассмотреть, если вы думаете о покупке.

Динамометрические ключи разных размеров

Три наиболее распространенных размера, с которыми вы столкнетесь, от самого маленького до самого большого; модели привода ¼ дюйма, 3/8 дюйма и ½ дюйма. Это относится к размеру головки, которую они принимают, но чем больше привод, тем больше динамометрический ключ (для большего рычага).

Как правило, гаечный ключ меньшего размера обеспечивает однозначные приращения крутящего момента, но не имеет большого значения максимального крутящего момента. Выбор более крупной модели даст вам возможности для гораздо более высокого натяжения, но не будет особенно полезен для меньшего оборудования.

Цифровой динамометрический адаптер

Это изящное маленькое изобретение, которое просто надевается на конец храповика или лома и превращает его в динамометрический ключ! Он имеет цифровой дисплей, на котором вы можете установить желаемый крутящий момент для достижения, и устройство подаст звуковой сигнал, когда вы его достигнете.

Угловой измеритель крутящего момента

Опять же, это совершенно разные вещи, и они нужны не так часто, как динамометрический ключ. Он защелкивается на стержне прерывателя или храповике так же, как адаптер крутящего момента, но измеряется в градусах. Таким образом, если в руководстве по ремонту указано, что крепеж должен быть «затянут от руки, а затем закручен на 272 градуса», вы сможете измерить это точно до точки.

Итак, я купил динамометрический ключ. Как мне это использовать?

Перед использованием динамометрического ключа в первый раз или после длительного периода бездействия вы должны привести его в движение, чтобы убедиться, что внутренние детали свободны и хорошо смазаны.

Для этого установите на ключе высокий крутящий момент и активируйте его пять-десять раз. Это приводит к свободному перемещению внутренних деталей и перемещению смазки.

Настройка крутящего момента в динамометрическом ключе

Динамометрический ключ должен иметь блокирующий механизм, который предотвращает изменение настроек во время использования, поэтому для начала разблокируйте его.

Предполагая, что у вас есть нужный момент затяжки, поверните рукоятку динамометрического ключа, пока ее край не выровняется близко к значению, которое вы пытаетесь достичь. Совместите ноль с центральной линией, а затем поворачивайте ручку, пока не дойдете до нужной цифры. Приращения для каждого динамометрического ключа будут отличаться, вот приращения для линейки динамометрических ключей ToolPRO:

• Привод ½ дюйма: 1,0 Нм
• Привод ⅜ дюйма: 1,0 Нм
• Привод ¼ дюйма: 1,5 фунта дюйма

Динамометрические ключи ToolPRO используют автоматический стопорный механизм, поэтому просто отпустите стопорное кольцо, и оно подпружинится в положение блокировки.

Примечание: Ваше руководство по ремонту может работать в Нм (ньютон-метры), как в нашем примере, или в футах-фунтах. Просто убедитесь, что вы используете то же значение динамометрического ключа, что и в руководстве 9.0006

Как пользоваться динамометрическим ключом

Теперь, когда все числа установлены, давайте затянем крепеж. Вы можете использовать функцию храповика в динамометрическом ключе, чтобы быстро затянуть крепеж, как и любой другой храповик. Однако ни в коем случае нельзя использовать динамометрический ключ для ослабления крепежных деталей .

Когда крепеж станет тугим, прикладывайте постоянное равномерное давление до щелчка динамометрического ключа. Вы и услышите, и почувствуете этот щелчок через динамометрический ключ.

Как только это произойдет, отпустите и слегка надавите, пока динамометрический ключ не щелкнет еще несколько раз, чтобы убедиться, что вы достигли правильного натяжения.

После использования верните динамометрический ключ в нейтральное положение, чтобы снять напряжение с внутренней пружины.

С помощью довольно простых ручных инструментов можно выполнить множество простых домашних работ. Но если вы действительно хотите поднять свои навыки мастера на новый уровень, добавление динамометрического ключа в ваш набор инструментов — это верный способ обеспечить профессиональную работу.

Тоничи | Ваш партнер Torque

Выбор принадлежностей

• Не используйте удлинители или трубы, которые изменят эффективную длину инструмента
• Не используйте смещенные головки или удлинители головок, не предназначенные для инструмента
• Используйте только головки, биты и приводные адаптеры, прочность которых гарантирована, чтобы выдерживать крутящий момент при использовании.

Перед использованием

• Подтвердите используемое значение крутящего момента и сравните его с максимальным значением крутящего момента инструмента
  • Инструмент с чрезмерным крутящим моментом может привести к неустранимому повреждению, поэтому убедитесь, что имеется достаточная буферная зона в верхней части диапазона и особые требования к крутящему моменту для каждого применения.
• Для регулируемых инструментов убедитесь, что значение крутящего момента установлено правильно и что требуемые единицы измерения соответствуют масштабу инструмента
• Для предустановленных инструментов подтвердите установленный крутящий момент, а для большей гарантии качества выполните быструю выборочную проверку с помощью устройства проверки крутящего момента (LC2-G) для подтверждения установленного значения крутящего момента.
• Визуально проверьте инструмент на наличие любых физических повреждений.
• Если инструменты недавно были сброшены или помещены на хранение, проверьте гаечный ключ, щелкнув по нему несколько раз, чтобы убедиться, что внутренняя пружина установлена ​​правильно, чтобы обеспечить более стабильный и повторяемый крутящий момент.

Приложить надлежащее усилие

• Приложите усилие в направлении, обозначенном «только» на корпусе инструмента.
  • Большинство инструментов предназначены для затяжки по часовой стрелке, но некоторые инструменты можно использовать в направлении против часовой стрелки, если это указано в спецификации и на инструменте.
  • Избегайте постоянного использования динамометрических инструментов для ослабления крепежа
• Приложить усилие к центру рукоятки
  • Поскольку крутящий момент рассчитывается по длине X силы, точка эффективной длины является оптимальным положением для приложения силы
    • Взятие за конец рукоятки или за корпус повлияет на прилагаемый крутящий момент.
  • Продукты Tohnichi имеют линию или отметку на ручке, указывающую эффективную точку длины
• Нажмите и остановитесь
  • Продолжение протягивания через защелку может привести к увеличению крутящего момента.
  • Применяйте с постоянным усилием, чтобы не создавать импульс, который может вывести вас из равновесия или привести к чрезмерному крутящему моменту.

Просто не делай этого

• Не использовать в качестве молотка или других целей, для которых инструмент не предназначен
• Не применять чрезмерный крутящий момент
• Не используйте расширения (если они не являются частью инструмента, такого как QLE)
• Не используйте, если вы не уверены в последней калибровке или установленном крутящем моменте
• Не использовать под водой — заржавеет!
• Не наносите смазку на головку храповика — она может проскальзывать, создавая непреднамеренный импульс для пользователя.

Хранение

• Для регулируемых инструментов переместите градуировку на самое низкое значение, чтобы снять напряжение с пружины — это продлит срок службы инструмента.
• Хранить в условиях низкой влажности и постоянной температуры.
• По возможности храните инструмент в футляре для защиты от пыли и предотвращения контакта инструмента с другими инструментами, что может привести к внешнему повреждению.

Калибровка

• Ручные динамометрические инструменты Tohnichi обычно имеют гарантию до 100 000 циклов затяжки или 1 год. Динамометрические ключи щелчкового типа также могут использоваться до 1 000 000 циклов затяжки, если функция должным образом поддерживается и регулируется каждые 100 000 циклов.
• В зависимости от ваших требований к качеству динамометрические инструменты следует периодически проверять на точность. По крайней мере, инструменты должны проверяться ежегодно, но их следует проверять чаще, если они используются с высокой частотой и если требуются более строгие требования к точности.

Для чего он используется и как выбрать лучший динамометрический ключ для вашего гаража

Вы когда-нибудь затягивали что-то слишком сильно и срывали резьбу или ломали болт при техническом обслуживании автомобиля? Или вы затянули что-то только для того, чтобы вскоре после этого оно ослабло? Если это так, вы, вероятно, не применяли надлежащий крутящий момент. Вот все, что вам нужно знать о динамометрических ключах и о том, как их использовать.

Что такое динамометрический ключ и как он работает?

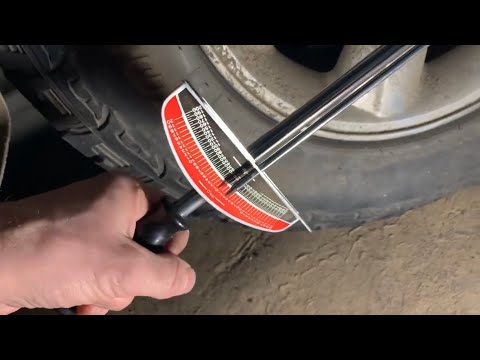

Динамометрический ключ | Getty Images

Car and Driver сообщает нам, что «крутящий момент — это крутящая сила». Фут-фунты (ft-lb или lb-ft) и дюйм-фунты (in-lb) являются наиболее распространенными единицами измерения крутящего момента в Соединенных Штатах. Он измеряется усилием (в фунтах), приложенным к рычагу (измеряемому в дюймах или футах), используемому для поворота крепежа. Динамометрический ключ измеряет крутящий момент и передает эту информацию пользователю с помощью иглы и шкалы, звукового или тактильного щелчка или цифрового считывания.

Какие типы наиболее распространены?

Согласно Car and Driver, наиболее распространенными являются стили «луч или отклонение, циферблатный индикатор, кликер и цифровой». Динамометрические ключи откидного типа прочны и недороги, но часто трудно точно считывать показания и могут прикладывать слишком большой крутящий момент.

Цифровые модели просты в использовании, но более деликатны и используют сменные или перезаряжаемые батареи, которые могут разрядиться, когда они вам понадобятся больше всего. Стили кликеров долговечны, точны и обеспечивают положительную обратную связь при применении заданного значения крутящего момента, даже если вы не видите шкалу. Однако установка значения крутящего момента путем поворота рукоятки требует силы хвата и хорошего зрения.

Как пользоваться динамометрическим ключом

Компания Home Depot предоставляет подробные инструкции по использованию каждого типа динамометрического ключа. Как правило, первый шаг включает в себя определение величины прилагаемого крутящего момента. Эту информацию можно найти в руководствах по обслуживанию или в Интернете. Затем вам нужно выбрать динамометрический ключ, который позволяет требуемому значению находиться в пределах от 20 % до 80 % диапазона для получения оптимальных результатов. Затем, используя подходящую головку, плавно и равномерно надавите на рукоятку динамометрического ключа, пока не достигнете желаемого крутящего момента.

В чем разница между динамометрическим ключом и трещоткой?

Разница между динамометрическим ключом и трещоткой заключается в их предполагаемом использовании. Трещотка может быстро затягивать и ослаблять болты и гайки во время сборки или разборки всего, что скреплено болтами. Трещотка не измеряет крутящий момент, а ее внутренние компоненты выдерживают более тяжелые нагрузки. С другой стороны, динамометрические ключи точно применяют крутящий момент при затягивании гаек и болтов и не предназначены для ослабления болтовых соединений или быстрого затягивания крепежных деталей.

Как выбрать наилучший вариант

BobVila.com рекомендует учитывать следующие факторы при выборе наилучшего варианта:

• Точность – средний диапазон точности ключей составляет плюс-минус 4%. Меньший диапазон указывает на более качественный инструмент, но не всегда необходим.
• Размер привода — динамометрический ключ работает со стандартными головками с размерами привода, такими как четверть дюйма, три восьмых дюйма, полдюйма, три четверти дюйма или больше.
