Для чего нужен нутромер: Что это такое нутрометр — из чего состоит, какие виды бывают, строение прибора для измерения, назначение индикаторных и микрометрических механизмов с фото, для чего предназначен

Как правильно использовать нутромер? — вся информация

Каждая запчасть, конструктивный узел или деталь того или иного механизма имеет определенные полости и отверстия, которые иногда требуют точного измерения. Для этого специалистами задействуются специализированные измерительные приборы. К примеру, наружные габариты деталей измеряются с помощью микрометра. Нутромером же изменяют внутренние расстояния между заданными поверхностями. Данный инструмент пользуется большой популярностью в приборостроительной и машиностроительной отраслях, а также в гаражном хозяйстве, где при его участии можно существенно повысить эффективность восстановления двигателя внутреннего сгорания. Так что, если вам требуется получить точную информацию по определению диаметра отверстия, пазовой ширины, а также расстояния между поверхностями сложных деталей, то в этой статье будет подробно рассмотрено, как провести соответствующие измерения с помощью нутромера.

Что можно измерить нутромером?

Перед тем, как приобрести и начать пользоваться данным измерительным инструментом, не помешает определить, что именно вы им сможете измерять.

Нутромер служит для определения расстояния между определенными поверхностями, расположенными внутри паза. Как правило, к применению нутромера прибегают в тех случаях, если не получается использовать штангенциркуль. Конечно, внутренние размеры можно определить с помощью обычной линейки, просто приложив ее к измеряемым стенкам. Но если вам нужны максимально точные значения, а в технических областях именно они зачастую и требуются, то линейка будет малоэффективна. Иногда доли миллиметров могут играть огромную роль. Так что, внутренние полости лучше измерять не линейкой, а именно нутромером, предоставляющим более точные показания проводимых измерений.

С помощью нутромера можно выполнить как абсолютные, так и относительные измерения. Получение абсолютных значений осуществляется с помощью микрометрического нутромера, который по принципу своей работы напоминает микрометр. Инструмент помещается внутри отверстия, после чего с него снимаются показания. Абсолютные значения указываются в миллиметрах.

Что касается относительных измерений, то их проделывают с помощью индикаторного нутромера. Его конструкция уже будет отлична от микрометра. Перед проведением измерений индикаторный микрометр переводится в рабочее положение. При этом в качестве данных вы получаете не конкретный размер в миллиметрах, а отклонение по длине поверхности.

Нутромер позволяет измерить такие параметры детали, как ширина паза, диаметр овального, квадратного и круглого отверстия, а также расстояния в деталях, отличающихся сложностью своих форм. Нутромеры незаменимы в работе фрезеровщиков и токарей, которым приходится вытачивать детали из металла вручную. Также, с помощью нутромера можно проводить замеры в автомобильных мастерских, что особенно важно при восстановлении ДВС и прочих узлов, деталей и механизмов.

Назначение нутромера

Рассматриваемый измерительный инструмент, приравниваемый к микрометру и штангенциркулю, носит второе название «штихмас». Главным преимуществом штихмаса является возможность проведения высокоточных измерений вплоть до 0,01 миллиметра, с погрешностью не более 0,006 миллиметров. Высокоточные измерения внутренних диаметров находят свое применение не только в современном производстве. Нутромером активно пользуются ювелиры (изготовление украшений), мастера по восстановлению обуви и ремонту автомобильных двигателей и т.д. При этом нутромер отличается от радиусомера тем, что дает возможность проводить измерения внутренних расстояний в углублениях и прочих труднодоступных местах.

Прибор используется в следующих ситуациях.

1. Изготовление элементов с внутренними полостями.
2. Определение износа стенок двигательных цилиндров и прочих деталей.
3. Сравнение заявленных и реальных размерностей.

С помощью нутромера можно проверить точность тех или иных приборов, с проведением профессиональной аттестации. Но перед тем, как приступить к описанию особенностей конструкции штихмаса, мы хотели бы рассмотреть существующие разновидности данного измерительного инструмента.

Классификация нутромеров

1. По способу измерения

В зависимости от способа осуществления измерительных процедур, нутромеры могут быть микрометрическими и индикаторными. Микрометрические, в соответствии с названием, помогают определить точные измерительные значения в миллиметрах. Индикаторные приборы имеют конструктивные отличия от микрометрических штихмасов. Их применяют для выявления разницы между шаблонными и реальными размерами деталей, чем активно пользуются, к примеру, мастера, ремонтирующие и растачивающие ДВС.

1. По точкам соприкосновения

Нутромеры также могут классифицироваться по точкам соприкосновения. Выделяют двухточечные и трехточечные модели измерительных инструментов, отличающихся по числу касательных элементов. Двухточечные модели имеют большую распространенность. Что касается трехточечных нутромеров, то здесь присутствует три наконечника, находящиеся под 120-градусным углом. Их применяют для исключения потенциальных субъективных погрешностей, вследствие чего трехточечные инструменты по умолчанию имеют большую точность, в сравнении с двухточечными моделями.

1. По методу отображению данных

Отображение получаемых значений также является поводом введения дополнительной классификации рассматриваемых инструментов. Выделяют механические, индикаторные и электронные нутромеры. Механические инструменты характеризуются наличием микрометрической шкалы, пользуясь которой, вам придется самостоятельно определять измеренные показатели. В индикаторном исполнении нутромеры предлагают считывать значения по круглой измерительной шкале со стрелкой. Количество разделительных указателей будет определять точность инструмента. Самым точным, но и самым дорогим вариантом является нутромер электронного типа, который, в соответствии с названием, имеет электронный дисплей. Пользоваться таким прибором проще всего.

1. По назначению

Нутромеры могут предназначаться для измерения маленьких отверстий.

Это модели, которые больше всего похожи на сочетание микрометра и штангенциркуля. Вторым вариантом являются так называемые рычажные нутромеры, включающие в свою конструкцию рычаг с выступающими концами, а также цифровой или стрелочный дисплей. Выступающие концы инструмента смотрят в разные стороны. Данный инструмент предназначается для определения размеров пазов, находящихся внутри деталей цилиндрической формы.

На самом деле, разновидностей нутромеров еще достаточно много. Например, они могут различаться по форме или типу использующихся наконечников, предназначенных для проведения измерительных процедур. Но основные виды инструментов мы перечислили выше.

Конструктивные особенности микрометрического нутромера

Микрометрический нутромер, который сокращенно называют НМ, предназначается для определения внутренних размерностей с использованием абсолютного метода, то есть с выявлением точного значения. Конструкция НМ включает в себя следующие составные элементы.

1. Барабан. Представляет собой вращающуюся часть механизма, на которой располагается нониусная измерительная шкала. Вращение барабана приводит в движение стержни.
2. Головка. Это элемент, соединяющий удлинители, съемный стержень и барабан.
3. Зажим или стопорный вид. Позволяет неподвижно зафиксировать измерительный прибор.
4. Удлинитель. Конструктивный элемент, использующийся в зависимости от размерностей детали, подлежащей измерению.
5. Наконечник. Одна из важнейших частей измерительного инструмента.

Заметим, что с помощью микрометрического нутромера можно измерять расстояния в диапазоне 50-2500 миллиметров. Определения размеров меньшего порядка 5-50 миллиметров осуществляется с помощью инструментов, оснащенных боковыми губками.

Нутромеры, предназначающиеся для определения абсолютных значений, могут оснащаться как микрометрической, так и индикаторной шкалой показаний. Подобные приборы изготавливаются в трех базовых типоразмерах, диапазоны измерений которых находятся в пределах 1250-10000 миллиметров. Данные инструменты сокращенно обозначают НМИ, то есть нутромер микрометрический индикаторный. Их изготавливают в специальных деревянных футлярах, позволяющих защитить нутромер от вредоносных внешних факторов и, тем самым, продлить срок службы инструмента.

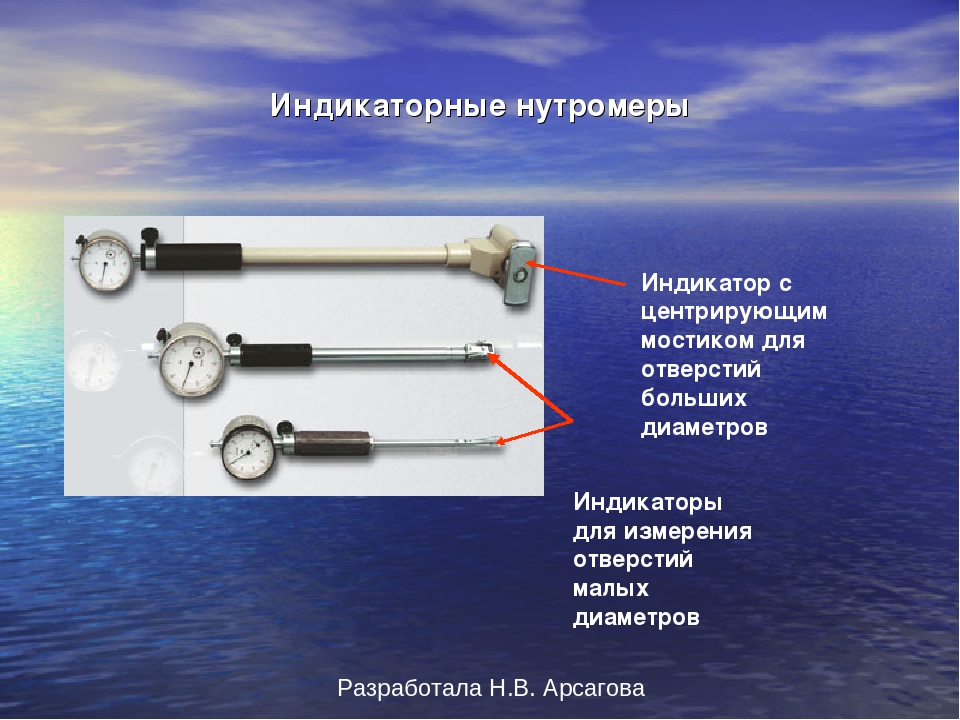

Конструктивные особенности индикаторного нутромера

Чтобы определить внутренние расстояния детали относительным способом, применяются нутромеры индикаторного типа, сокращенно НИ. Модели индикаторных нутромеров различаются по доступному измерительному диапазону. Конструкция НИ включает в себя удлинительный стержень с внутренним штоком, указатель стрелочного типа с измерительной шкалой, а также рабочую часть (наконечник). Если речь идет о таких приборах, как НИ-10 или НИ-18, то здесь усилие перемещения стержня будет обеспечиваться клиновой передачей. Что касается моделей от НИ-50 до НИ-450, то здесь аналогичным целям служит рычажная конструкция.

Наконец, модели НИ-700 и НИ-1000 задействуют передаточные механизмы, поскольку стержень будет вступать контакт с отсчетным устройством.

Рукоятка индикаторного нутромера изготавливается из материалов с минимальной теплопроводностью. Это позволяет исключить влияние тепла рук на измерительный результат. Стержни, представляющие собой рабочие элементы нутромера, крепятся на наконечнике в зависимости от того, каким является расстояние между измеряемыми стенками детали. Обратите внимание, что стержни традиционно поставляются в комплекте с прибором, служа целью расширить функциональные возможности нутромера. Их производят из твердой стали, что позволяет защитить стержни от возможных деформаций в процессе поведения измерительных процедур. Если вы планируете сделать стержень своими руками, вам нужно лишь выбрать подходящую заготовку (закаленная сталь), после чего нарезать резьбу, подходящую под наконечник измерительного инструмента.

На стрелочном указателе нутромера индикаторного типа можно заметить две измерительные шкалы. Основная шкала с ценой деления 0,001 миллиметр указывает на величину относительного отклонения от первоначального положения. Что касается второй шкалы, то она предназначается для указания числа полных оборотов, сделанных основной стрелкой. Каждый оборот будет составлять 1 миллиметр.

Индикаторные нутромеры не используются для определения точных внутренних размеров отверстия. Их применяют для определения возможных отклонений внутренней поверхности той или иной детали по всей ее длине. Погрешность рассматриваемого инструмента составляет 0,025-0,15 миллиметров, в зависимости от модели. Индикаторные штихмасы могут быть как механическими (стрелочными), так и электронными (цифровыми). Как и в прежнем варианте, электронные нутромеры отличаются большей точностью, но и большей стоимостью, которая возрастает в два раза. Пользоваться такими инструментами гораздо легче, нежели механическим вариантом.

Если вам нужно получить значения высокой степени точности, используйте инструмент НИ-В, отличающийся по конструкции измерительной головки. Точность измерений в данном случае будет находиться на уровне 1 мкм. Подобные инструменты предназначаются для высокоточного определения размеров маленьких отверстий.

Отметим, что официальной классификации нутромеров по их конструкции на сегодняшний день нет. Выделяют только микрометрические и индикаторные инструменты, разделяемые на отдельные подвиды по контакту с поверхностью и особенностям конструкции. Так, вы можете приобрести телескопические, шариковые, цанговые, клиновые, конусные, рычажные и другие модели нутромеров, в соответствии с собственными потребностями. Далее будет рассмотрено, как правильно использовать нутромер того или иного типа для проведения точных измерений.

Как настроить микрометрический нутромер?

Чтобы получать как можно более точные значения, нутромер нужно предварительно отрегулировать или настроить. Делать это необходимо как при первом введении в эксплуатацию, так и после долгого хранения. Профилактическая настройка также требуется с определенной периодичностью.

Изначально оценивается состояние измерительного прибора. Если на нем нет внешних дефектов, но не значит, что инструмент абсолютно исправен. Большое значение имеет состояние наконечников и микрометрической шкалы. Убедившись в том, что прибор исправен, приступайте к настройке. Вначале подготовьте соответствующие инструменты: ключ, установочную меру, удлинители, микрометрическую головку (винтовую пару). Выбор удлинителей осуществляется в соответствии с номинальной длиной по маркировке.

Проверьте установку нутромера на ноль (процесс калибровки). Для этого вам потребуется совершить следующие процедуры.

1. Убедитесь, что работы проводятся при температурах воздуха около 20 градусов выше нуля. Отклонения на уровне +- 5 градусов недопустимы, поскольку влияют на предельную погрешность. Также, нужно проследить за уровнем влажности воздуха, которая должна быть не больше 80 процентов.
2. Производим соединение наконечника с винтовой парой.
3. Прикладываем инструмент к установочной мере.
4. Вращаем барабан до момента легкой фиксации инструмента в установочной мере. Проверьте плотность соприкосновения на ощупь. Стержни должны соприкасаться с рабочей поверхностью до образования небольшого трения. Далее зафиксируйте зажимной винт и проверьте соотношение нониусной шкалы с основной шкалой. Если инструмент выставлен на ноль, то нулевая риска должна совпасть с соответствующей отметкой на основной шкале.
5. Если ноль не совпал, то инструмент нужно будет отрегулировать. Чтобы этого сделать, сначала извлеките инструмент из установочной меры и немного ослабьте верхнюю гайку. В зависимости от компании-производителя, вместо гайки в инструменте может использоваться винт под шестигранник.
6. Барабан, оснащенный нониусной шкалой, должен вращаться до совпадения с продольной риской стебля. Только когда продольная риска будет совпадать с нулем нониусной шкалы можно будет затягивать ослабленный винт или гайку.
7. Проделайте повторные действия с установочной мерой, чтобы убедиться в том, что прибор откалиброван.

Использовать микрометрический нутромер для проведения измерений можно будет только после регулирования и калибрования инструмента. Профессиональные специалисты калибруют нутромер перед каждым проводимым измерением.

Правильное использование микрометрического нутромера

Процесс использование нутромера микрометрического типа абсолютно не сложен, если разобраться в принципе совершения измерительных процедур. Но новички в данном деле все же сталкиваются с определенными затруднениями, что приводит к получению неверных данных. Далее будет рассмотрен процесс использования штихмаса для замеров в больших или широких отверстиях.

1. Подготовьте измерительный инструмент к использованию. Здесь мы говорим не о настроечных процедурах, а об использовании удлинителей. Размер выбираемых удлинителей будет определяться диаметром детали, которая подлежит замеру. Чтобы определить диаметр детали, можно, в свою очередь, использовать штангенциркуль.
2. Штангенциркуль позволит определить лишь приблизительное значение, зато на основании полученных данных вы сможете подобрать правильный удлинитель для нутромера. На головке инструмента можно найти информацию о его общей длине. К примеру, в зависимости от модели это может быть 50-63 мм или 75-88 мм. Первая цифра указывает на длину прибора без наконечника, вторая, соответственно, с наконечником. Не перепутайте цифры с номером ГОСТ, который также можно найти на головке. К примеру, ГОСТ 10-75 не является указателем общей длины инструмента.
3. Выясним общую длину нутромера и приблизительный размер измеряемого отверстия, приступаем к выбору подходящего удлинителя, на котором также можно найти маркировку. К примеру, если у вас 50-миллиметровый нутромер, а вам предстоит измерить точный размер отверстия длиной 104 миллиметра, то достаточно будет прикрутить 40-миллиметровый удлинитель. При отсутствии подходящего удлинителя в комплекте, нужного размера можно будет достичь при помощи сбора комплексного удлинителя из нескольких составляющих. К примеру, 40-миллиметровый удлинитель можно собрать из удлинителей на 15 и 25 миллиметров.
4. Это была сложна часть. Дальше идет этап проведения измерений, который отличается простой. Располагаем нутромер внутри отверстия и начинаем вращать барабан до того момента, пока наконечники не соприкоснутся с внутренними стенками измеряемого элемента. Инструмент должен находиться в центре измеряемой детали, а прижим наконечников к стенкам не должен быть слишком плотним. Достаточно легкого (незначительного усилия). Достигнув точки контакта, зафиксируйте стопорный винт.
5. Извлеките нутромер из детали, после чего протестируйте съемный наконечник на предмет качества фиксации. Если вы обнаружили, что крепление у наконечника слабое, нужно будет его подтянуть, после чего провести измерение повторно.
6. Далее снимаем полученные показания. Если вы хоть раз использовали микрометр, то никаких трудностей с этим процессом у вас не будет.
7. Показания снимаются так. Определяем общую длину нутромера с наконечником. Например, если у вас 75-миллиметровый нутромер и 25-миллиметровая головка, то получается 100 миллиметров. Смотрим на измерительную шкалу и подсчитываем количество рисок. На этом этапе новички часто путают, на какую шкалу надо обращать внимание. На самом деле, все просто. Смотрите, где находится ноль. Если ноль сверху, то нужно считать верхние риски. Каждое деление соответствует 1 миллиметру. То есть, 4 риски – это 4 миллиметра. Если последняя риска четко совпала с барабаном и рисок после нее нет, то на нижнюю шкалу можно не смотреть. Далее отсчитываем сотые доли миллиметра, используя нониусную шкалу. Обращаем внимание на отметку нониуса, совпадающую со шкалой продольного типа. Каждое деление соответствует 0,01 миллиметру. Прибавляем первую цифру ко второй и получаем точный диаметр измеряемого отверстия. К примеру, если у нас было 4 миллиметра, а нониусная шкала показала 0,01 миллиметр, то получаем 100+4+0,01 = 104,1 миллиметра. Что касается нижней шкалы, которую мы не рассматривали, то она указывает на показатели в 0,5 миллиметров.

Как видите, ничего сложного в измерительном процессе нет. Главное – прочитать инструкцию и совершить несколько измерений, после чего вы будете делать данную работу в автоматическом режиме. Не забывайте, что у каждого прибора есть своя погрешность, которую можно найти в паспортных данных к измерительному инструменту.

Правильное использование индикаторного нутромера

Отличия микрометрического и индикаторного нутромера наблюдаются не только в плане конструкции, но и в плане целевого назначения. Индикаторный нутромер предназначается для определения потенциальных отклонений от первоначальных показаний, тогда как микрометрическим прибором определяют точные значения диаметра или расстояния. Нутромеры индикаторного типа также подлежат первоначальной настройке. Делается это при помощи калибровочного шаблона-кольца, которое вы сможете найти в комплекте с инструментом. Если прибор будет использоваться для измерения крупных отверстий, то его нужно настраивать с помощью микрометра или специальной струбцины.

1. Все настроечные процедуры должны проводиться при температурах 15-25 градусов Цельсия выше нуля.
2. Настроечный принцип заключается в правильном подборе сменного стержня. Если его нет в комплекте, то можно докупить стержень отдельно.
3. Зафиксируйте сменный стержень в рабочей части индикаторного нутромера.
4. Если вы пользуетесь струбциной или микрометром, выставьте размер, соответствующий использованному в инструменте стержню.
5. Зафиксируйте нутромер в тисках через стеблевую втулку. Как вариант, можно зажать в тисках микрометр, на котором будет предварительно выставлено необходимое значение.
6. Разместите стержень инструмента между шаблонной струбциной или измерительными губками микрометра.
7. Вращая головку индикатора, совместите стрелку с нулем. Чтобы индикаторная головка начала вращаться, ослабьте стопорный винт.

После этого настройку можно будет считать завершенной. Приступаем к совершению измерительных процедур.

1. Располагаем подготовленный индикаторный нутромер (рабочую часть) внутри отверстия. Стержень инструмента должен находиться в строго перпендикулярном положении.
2. Инструмент корректируется легким покачиванием из стороны в сторону.
3. Далее определяем точные данные по стрелке, которая изначально должна показывать на ноль. Если стержень хоть немного сместится в сторону, стрелка тоже отклонится в соответствующем направлении. Если прибор стоит перпендикулярно, а стрелка показывает конкретное значение, значит нужно определить отклонение от нормы, которое и будет указывать на требуемые данные.

Как видите, данный прибор также довольно прост в эксплуатации, и если вы освоите технологию его работы, то трудностей с использованием индикаторного нутромера возникнуть не должно.

Индикаторный нутромер используется для измерения износа шатунов, блока цилиндров, а также других элементов двигателя внутреннего сгорания. С помощью данного инструмента можно будет определить возможность последующей эксплуатации ЦПГ, что определяется степенью износа цилиндров.

Как правильно ухаживать за нутромером?

Если вы хотите, чтобы измерительный инструмент служил максимально должно, нужно обеспечить ему правильный уход. Помните, что абсолютно все приборы для проведения точных измерений нуждаются в соблюдении определенных условий хранения. И нутромер, конечно же, не исключение.

1. Хранение нутромера допускается только в отапливаемых помещениях, в которых не будет наблюдаться значительных температурных перепадов.
2. При использовании нутромера нельзя ронять инструмент на пол. Особенно важно соблюдать данное условие для стрелочных моделей. Исключите контакт нутромера с водой или агрессивными средами.
3. Если вы купили прибор в упаковке, используйте ее для хранения нутромера.

Если неправильно использовать нутромер, он может быстро выйти из строя. Обязательно прочитайте инструкцию к эксплуатации перед первым использованием инструмента.

Нутромер для измерения диаметра цилиндра:фото,выбор,проведение измерений

1. Какими видами нутромеров можно измерить диаметр цилиндра?
2. Подбор нутромера для измерения диаметра цилиндра
3. Как пользоваться нутромером – принцип проведения измерения диаметра цилиндра
4. Видео

Нутромер является измерительным инструментом, который предназначается для получения данных о расстоянии между двумя поверхностями, а также определения внутреннего диаметра различных деталей. В среднем, точность измерения этим прибором составляет 0,01 мм. Нутромер для измерения диаметра цилиндра состоит из сменных калиберных стержней, которые являются удлинителями и головки. Сама головка состоит из следующих частей:

• Сменный наконечник;
• Стопорное устройство;
• Стебель;
• Колпачок;
• Барабан;
• Микрометрический винт

фото:устройство нутромера

Благодаря наличию сменных наконечников можно увеличить предел измерений. Для тех приборов, у которых точность измерения составляет 0,01 мм, актуальным ГОСТом является 868-82, а для устройств с ценой деления 0,001 или 0,002 мм – 9244-75.

Преимущества нутромеров состоят в достаточно высокой точности измерения, как для частной, так и для производственной сфере. Стоимость прибора также не высока. Главное, что здесь сохраняются преимущества всех механических устройств, куда относится долговечность работы. В то же время за ними требуется специальный уход и особые условия хранения. При поломке зачастую ремонт очень сложен и выходит легче заменить прибор на новый, чем отремонтировать. При некоторых измерениях на мягких частях могут оставаться деформации, если было сильное нажатие. Если речь идет об измерении цилиндров, то возникают сложности в местах, где имеются окна.

Какими видами нутромеров можно измерить диаметр цилиндра?

Нутромеры зачастую используется для измерения диаметра цилиндра. Для этой операции не подходят микрометры, так что специалисты используют эти разновидности устройств. Измерение цилиндров нутромером производится в двух перпендикулярных плоскостях и четырех поясах. Для этого подходят самые популярные разновидности нутромеров.

Индикаторный тип устройства подходит больше для тех цилиндров, диаметр которых является относительно небольшим. Они могут работать с размерами от 6 мм и больше. Он легко в использовании, но использует относительный метод измерения, так что у прибора имеются две шкалы. Несмотря на то, что он может работать с маленькими величинами, погрешность у него является более высокой, чем у другого типа этих устройств.

фото:нутромер индикаторный для измерения диаметра цилиндра

Микрометрический нутромер использует абсолютный способ измерения, что при той же цене деления, что и у индикаторного типа дает значительно меньшую погрешность. Предел измерений здесь лежит в диапазоне от 50 до 4000 мм, что зависит от конкретной модели. Люди нередко используют два прибора, чтобы получить более точные данные.

Подбор нутромера для измерения диаметра цилиндра

Чтобы измерить цилиндр нутромером, требуется правильно подобрать само устройство. От этого будет напрямую зависеть точность результата, а также удобство использования. В первую очередь следует определиться с подходящими размерами, так как у микрометрического и индикаторного типа слишком большой разброс по минимальному пределу. Если нужно работать с деталями диаметром до 5 см, то подойдет индикаторный нутромер, если более – микрометрический.

Далее уже нужно определяться с тем, какие сменные калиберные стержни должны идти в наборе. Они расширяют и сужают рабочий диапазон прибора, так что для получения правильных данных нужно иметь широкий запас сменных частей. Чем выше класс точности, тем меньше погрешность, так что современные высокоточные устройства позволяют получить максимально точные данные для дальнейшей работы.

Естественно, что прибор должен пройти поверку, не иметь повреждений и соответствовать принятым ГОСТам. Если есть возможность, то специалисты проводят измерение несколькими приборами одновременно.

Как пользоваться нутромером – принцип проведения измерения диаметра цилиндра

Перед тем как использовать нутромер для цилиндров, необходимо убедиться, что все его стрелки находятся в нулевой позиции. Если этого нет, то их можно отрегулировать при помощи специальных винтов, отвечающих за положение стрелок. Сложность измерения цилиндра заключается в том, что не всегда можно зафиксировать прибор, чтобы он ровно стоял и точно соответствовал требуемой горизонтали.

фото:измерения диаметра цилиндра нутромером

Деталь измеряется минимум в четырех различных местах, желательно, с одинаковой удаленностью друг от друга. Это помогает определить конусность изделия и внутренние деформации. Еще одной сложностью является невозможность измерения диаметра в тех местах, где находятся окна цилиндра. Когда инструмент доходит до них, то он попросту проваливается внутрь. В четырехтактных моторах, где в цилиндрах нет окон, таких проблем не возникает и нутромер может выполнить все необходимые функции. В ином же случае может потребоваться применение дополнительных измерительных приборов. Также можно измерять размеры в непосредственной близости от окон.
