Дневные ходовые огни своими руками
Альтернатива дневных ходовых огней в нашей стране как видимо и все, решается спонтанно, хаотично, и не без народного домысливания и приложения своих собственных сил и идей в эту «высокую» идею. Как говорится, закон есть, а вот как его исполнять это уже другой вопрос. Именно на злобу дня мы и хотели предложить нашему читателю и пользователю сайта статью о том, как сделать дневные световые огни своими руками.
Идея проста и в этом есть резон. В качестве дневных световых огней выполненных своими руками предложена альтернатива использования столь распространенной в последнее время светодиодной ленты. Во-первых, это доступно, во-вторых, еще и не дорого.
Как сделать дневные ходовые огни своими руками
И так, берем светодиодную ленту и отрезаем необходимую нам длину. Естественно, чем она больше и чем большее количество светодиодов на ней, тем лучше вас будет заметно окружающим. Ленту выбираем как класса защиты IP65, то есть в герметике.
После того, как мы отрезали необходимую нам длину,
зачищаем контакты с одной стороны и припаиваем провода.
О том, как припаять провода к светодиодной ленте мы рассказывали в статье «Подключение светодиодной ленты в автомобиле своими руками». После производим герметизацию контактов, с помощью термоусадочной трубки и герметика, описано в этой же статье.
Провода лучше всего припаивать сразу длинные, с запасом, чтобы провести их от места до места подключения.
В качестве основания для световой ленты была выбрана арматура, используемая для установки соленоидов (замков) дверей. По ее краям были просверлены отверстия для крепежа.

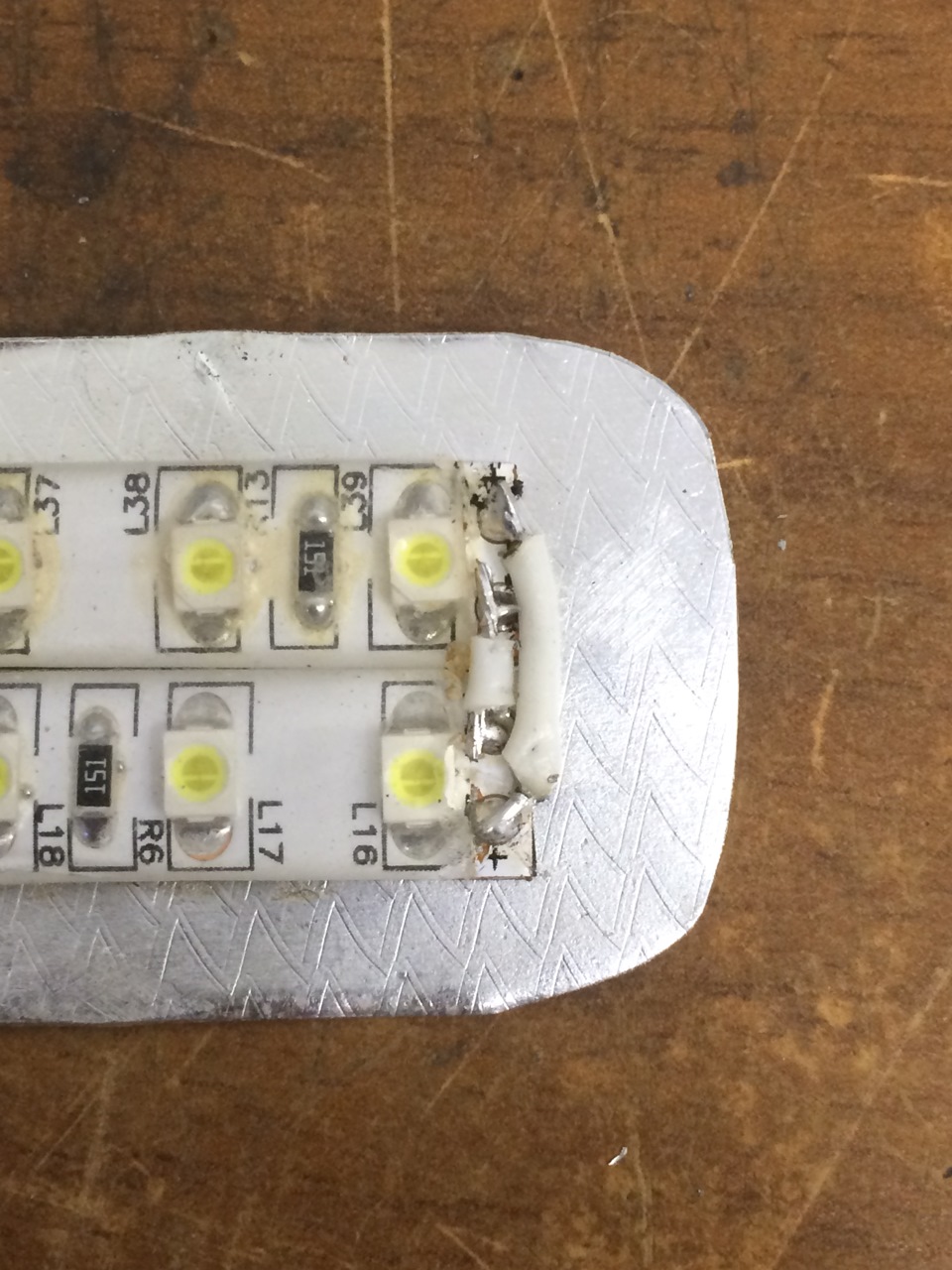

Светодиодная лента была приклеена на основание, на самоклеющийся слой.

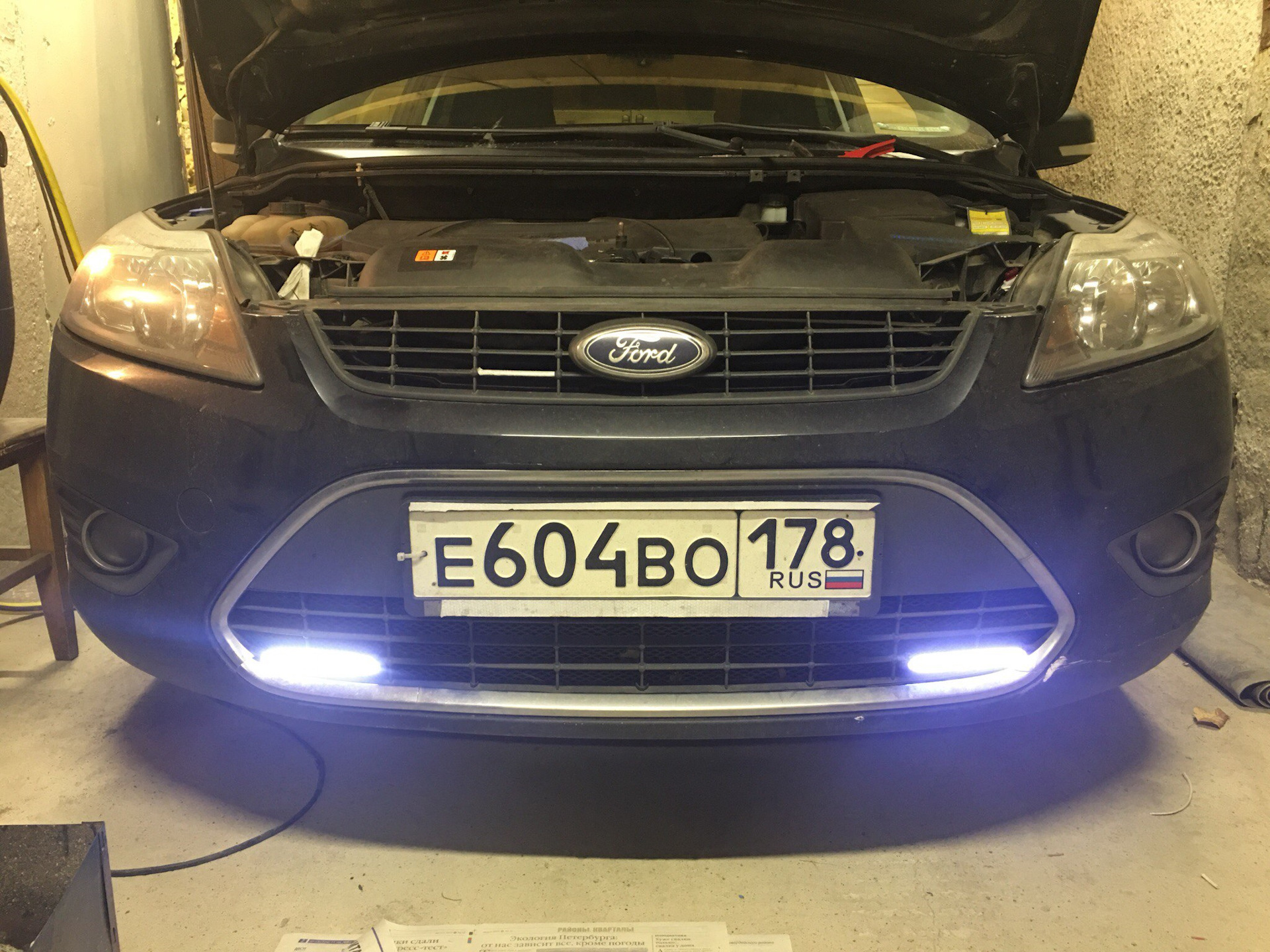

Далее произведена установка по месту.
О том, где правильно установить дневные ходовые огни на автомобиле читайте в статье «Дневные световые огни, установка по ГОСТ»
В качестве автоматического включения дневных световых огней, можно использовать схемы приведенные в статьях «Автоматическое включение фар при запуске двигателя автомобиля» и «Индикатор бортового напряжения автомобиля».
В нашем случае, дневные световые огни закреплены с помощью пластиковых хомутов. Конечно, всегда имеется альтернатива применить для монтажа саморезы (другой крепеж), которые крепились мы к основанию – планке.
Также хотелось сказать о том, что конечно, данные дневные световые огни не удовлетворяют всем требованиям ГОСТа, так светодиодная лента скорее всего не пройдет по уровню освещенности, но в связи с тем, что в России до сих пор на данное нововведение смотрят «сквозь пальцы» , стоит рассчитывать на то, что такие дневные световые огни имеют право на существование в настоящих реалиях.
ДХО своими руками
ДХО – это обязательный элемент света в автомобилях, который служит для обозначения машины и большей ее выразительности на автостраде. На сегодня используются светодиодные ДХО, которые экологически чистые и экономичны.
Они не расходуют много энергоресурсов автомобиля, не влияют на перегрев двигателя, служат долго, и обладают оптимальной яркостью, которая сразу же бросается в глаза, и при этом не имеют свойств слепить водителей встречной или попутной полосы. Светодиодные лампы обычно обрамлены прочным корпусом, который устойчив к ударам и не пропускает внутрь корпуса пыль, грязь или же влагу.
Основная задача изделия
Главная и основная задача фонарей – это безопасность водителя на трассе. Стандартная головная оптика не обладает такой яркостью и насыщенностью света, которую обеспечивают ДХО. К тому же, зачастую в дневное время, если перегорела лампочка головного ближнего/дальнего света (используются в качестве тех же ДХО), то вы можете этого не заметить. Соответственно ваш автомобиль уже не такой выразительный и броский для окружающих. Если же перегорела одна лампочка в светодиодных ДХО, то это вам ничем не грозит, поскольку зачастую, в отдельных приборах для дневной езды используется несколько источников света. На какие характеристики нужно обратить внимание при выборе фонарей дневного света, вы можете узнать в статье «Световые характеристики ДХО».
Правовые нормы в России
В период с 2010 по 2011 года в России был принят закон, который обязует ездить в дневное время с активным светом – луч ближний/дальний, противотуманки или же отдельные приборы, именуемые дневные ходовые огни. Благодаря этому ваше авто будет максимально броским и заметным на трассе, поэтому и обеспечивается безопасность. Именно по этой причине на сегодняшнее время стало актуально производить монтаж купленных ДХО, или же делать светодиодные ДХО своими руками.
Почему рекомендуют ставить ДХО, а не использовать ближний свет: главные отличия
Многих водителей интересует вопрос, обязательно ли ставить отдельные ДХО на автомобиль, или же можно использовать и свет ближних/дальних фар. Рекомендуется все же ставить отдельные ДХО, поскольку они имеют ряд преимуществ перед ближним светом:
|
Это основные преимущества ДХО, но если вы не хотите покупать дорогостоящие качественные устройства, то можно сделать дневные ходовые огни своими руками. При правильном подходе и правильной схеме монтажа автоматическое включение ДХО своими руками будет полезной функцией изделия. Но, перед тем, как делать ДХО своими руками, необходимо знать основные нормы и требования, прописанные в законодательстве.
Правила ДХО ЕЭК ООН №48/№87
Если же вы все-таки решились произвести монтаж ДХО отдельными приборами на свое авто, вне зависимости от того, будете ли вы их приобретать, или же производить изготовление ДХО своими руками, необходимо знать правила и требования.
- ДХО обязательно должны ставиться в количестве двух штук, причем запрещается монтаж на прицеп.
- Схему монтажа выбираете самостоятельно.
- Есть основные правила, которые ограничивают вас в плане произведения установки ДХО относительно уровня от дороги, от краев видимой поверхности. Такие правила необходимы для того, чтобы, в конечном итоге, излучаемый свет от самодельных ходовых огней или же купленных, не отражался и не мешал встречным водителям.*
- Схема подключения ДХО должна быть произведена таким образом, чтобы обеспечить их автоматическое включение в нужной ситуации.
* В 2011 году по правилу ЕЭК ООН №87 все машины должны оснащаться ДХО. В этом разделе прописано, что ДХО обязаны занимать 20 см2-200 см2 площади и выдавать свет с силой 400-1200 кд. Также, по правилу №48 ЕЭК, ДХО должны устанавливаться не ниже 250 мм и не выше 1500 мм от поверхности грунта (дороги). Не более чем на 400 мм они должны быть расположены от края авто, а между ними должно быть минимальное расстояние в 600 мм.
Как сделать ДХО своими рукамиФонари можно купить как в магазине, так и сделать светодиодные ходовые огни своими руками. Для того чтобы изготовить самодельные дневные ходовые огни, понадобятся:
|
Схема установки ДХО своими руками
- Шаг 1. Купите недорогие противотуманные фары и произведите их аккуратную разборку.
- Шаг 2. Размягчите герметик, который нанесен на стекла, для их плотного соединения. Это можно сделать строительным феном, обдувая блок фар с разных углов.
- Шаг 3. После того, как герметик размягчен, аккуратно отделите стекло тонкой отверткой от платформы.
- Шаг 4. Для того чтобы сэкономить время, можно сразу произвести тонировку стекол. Произвести это можно как простой тонировкой из Китая, так и дорогостоящими материалами – на ваш выбор.
- Шаг 5. Время, которое займет сушка тонированного стекла, позволяет вам перейти к таким этапам: отсоединение проводки, стекла, планок держателей, корпуса и, несомненно, рассеивателя.
- Шаг 6. Из прочных алюминиевых пластинок необходимо сделать/вырезать подложки под светодиоды. Пластина должна быть обязательно без коррозии – ровной и плоской.
- Шаг 7. После этого необходимо на силиконовый герметик посадить подготовленные пластинки, прикрепить их к внутреннему корпусу рассеивателя и дать время для сушки.
- Шаг 8. После этого установка ДХО своими руками – это монтаж на алюминиевую пластину светодиодной ленты. Для высокой производительности и продолжительной эксплуатации рекомендуется использовать особую ленту, которая имеет силиконовую защиту. Для большей эффективности и яркости можно установить две ленты, то есть в два ряда, таким образом ваши самодельные ДХО будут максимально выразительными и броскими.
- Шаг 9. Необходимо ленты посадить на силиконовый герметик и произвести их пайку.
- Шаг 10. После этого установка ходовых огней своими руками переходит к сборке устройства. Необходимо произвести монтаж на алюминиевые пластины тонированных раннее стекол, сажая их на силиконовый герметик.
- Шаг 11. Рассеиватель – важная часть в процессе под названием ходовые огни своими руками. Его можно сделать такими способами: произвести фрезеровку оргстекла или же вылить его из эпоксидного типа смолы. Второй способ доступней и позволяет легче сделать DRL своими руками.
Подключение ДХО своими рукамиЧтобы правильно произвести подключение ходовых огней своими руками, следуйте таким пунктам:
|
Схема подключения ДХО своими руками
Главное требование для ДХО – это автоматическое включение вместе с зажиганием машины. Их включение или же выключение должно производиться без дополнительных устройств из салона автомобиля. Для этого ДХО соединяются с блоком, обеспечивающим подачу напряжения к основному, центральному типу фар. Самая распространенная схема управления ДХО своими руками или же установки – это когда огни включаются вместе с фарами.
Вывод
Теперь вы знаете, как самостоятельно сделать ДХО, как сделать ходовые огни, чтобы они были прочные и надежные. К тому же, самостоятельная установка ДХО будет произведена правильно и корректно, не допустит проблем с законом и не приведет к штрафу. Зная, как вы изготавливали и производили монтаж устройства, вы сможете сделать и ремонт ДХО своими руками. А если вы не хотите долго производить сложные процессы по изготовлению дневных огней, то можете купить уже изготовленные для вас, перейдя по этой ссылке.
Дневные ходовые огни своими руками
Раздел полезных самоделок для автомобиля сегодня пополнился конструкцией дневных ходовых огней на базе мощных светодиодов с оптикой!Добрый день!
Сегодня я расскажу, как сделать в домашних условиях светодиодные дневные фары для автомобиля.
Для фар (дневных ходовых огней) я взял готовые радиаторы из алюминия 5 на 8 см. На них, я приклеил термоклеем две панельки для крепления светодиодов. Панельки диаметром 50 мм.
Я взял трехватные светодиоды теплого спектра. Так же Вам понадобятся два драйвера для светодиодов, так как без них диоды быстро выйдут из строя, так как напряжение генератора прыгает.
Так же Вам понадобятся вот такие линзы, угол света у которых 120 градусов они же защищают диоды от непогоды и грязи.
Диоды через термопасту паяем на подложку. Силиконом приклеиваем линзы.
Подав напряжение 12.6 Вольт станция показала ток 0,90 Ампер это значит что фары выдают мощность 11.34 Ватта. Драйвером можно подрегулировать мощность свечения фар в ту или иную сторону в зависимости от температуры радиатора. Зимой поярче а летом поменьше. Драйвер имеет мощность 15 Ватт.
Радиаторы в моем случае будут крепиться на бампер, в углах радиатора надо просверлить
4 отверстия и посадить на бампер изнутри просверлив отверстие 50 мм для того чтобы просунуть фары. Можно посадить на заклепки или саморезы. Драйвера лучше убрать в кабину уложив их в две пластмассовые коробочки. Свет очень яркий все три диода как бы сливаются в одну большую точку . Защита от влажности отличная.
В моей конструкции дневных ходовыех огнией применены светодиоды со следующими характеристиками led: Color: Warm White 3000-3200K, Lumenous: 180-200Lm, Forward Voltage: DC 3. 2-3.4V, Forward Current: 500-700mA
Смотрите так же:
Привет всем ! Я занимаюсь разработкой, дизайном и изготовлением светодиодных светильников для дома, дачи и растений. Мои светильники для растений трудятся в Норвегии, России, и Прибалтике. Так же могу по Вашим эскизам изготовить любой светильник из металла,пластмассы или дерева. Стаж светодиодного творчества 5 лет. Мой скайп juri-1958. Почта [email protected].
Устанавливаем дневные ходовые огни в бампер своими руками
Как своими руками оборудовать автомобиль дневными ходовыми огнями.
Четыре года назад, то есть с 2010 года на дорогах страны действует правило о необходимости применения автомобилистами освещения даже в дневное время. Закон об обязательном использовании огней позволяет повысить безопасность движения в городах и на скоростных трассах. ДХО обеспечивают лучшую видимость автомобиля, делают его более ярким. Говоря проще, вас будет трудно не заметить, особенно, если свои светодиодные светильники владелец машины сделает привлекательным элементом дизайна. Правила ЕС требуют установки светодиодных огней на всех новых моделях в качестве удобного и экономного способа повышения безопасности движения. Водители порой просто забывают включать ближний свет днем, а ДХО загораются автоматически с момента запуска двигателя.
Что делать, если на вашем автомобиле ДХО не предусмотрены конструкцией? Ответ прост — дневные ходовые огни своими руками.
Установка осветительного модуля ДХО довольно проста, что позволяет установить ходовые огни своими руками оборудовать любой, даже видавший виды транспорт дополнительными средствами, повышающими безопасность, надежность и экономичность машины.
Правила и требования к установке безукоризненно надежных дополнительных огней
Установка ходовых огней своими руками совсем не так замысловата, как представляется с первого взгляда, главное в точности соблюдать правила ГОСТа. Оборудованные своими руками ходовые огни должны полностью соответствовать нормам и правилам по установке светодиодного освещения.
Светодиодные излучатели устанавливаются не ниже, чем на 200 мм от уровня поверхности земли.
Между излучателями не может быть расстояния, меньше 600 мм.
Устанавливать блоки нужно не с краю кузова, а отступив от него на 400 мм.
Поскольку ДХО считаются вспомогательным средством, они не могут играть роль основного освещения или габаритных огней.
На одно транспортное средство можно устанавливать не больше двух огней одновременно.
Любые отклонения от правил ГОСТа при подключении ходовых огней неизбежно приведут к проблемам со службой дорожной автоинспекции.
Как выбрать ДХО, идеально соответствующие типу автомобиля
В продаже представлено множество моделей ходовых огней от разных производителей. Следует внимательно отнестись к наличию маркировки на отдельных элементах устройства. Важно, чтобы все части дневных ходовых огней совпадали с требованиями к этому типу оборудования автомобиля. В большинстве своем комплекты ДХО полностью готовы к установке. Автовладелец выбирает подключение дневных ходовых огней своими руками в зависимости от формы и размера бампера, особенностей модели автомобиля и мощности светодиодов. На такие мелочи, как размер или форма блока управления можно не обращать внимания. По ГОСТу устанавливают ДХО обычно на бампере, в крайнем случае на воздухозаборнике.
5 шагов по пути грамотной установки ходовых огней
Правила процесса установки дневных ходовых огней своими руками по ГОСТу можно разделить на отдельные и последовательные шаги, облегчающие и ускоряющие работу умелого автовладельца.
Крепление блока управления к кузову с помощью хомутов или других монтажных средств. Возможно, для этой работы под капотом придется на время снять аккумулятор.
Установка излучателей на облюбованном месте бампера. Часто для надежности в решетке радиаторе прорезают специальное «гнездо» для их размещения. Во время установки важно обеспечить направление света ходовых огней вперед.
Чтобы предотвратить попадание влаги внутрь механизма, правила требуют обработки отверстий герметиком.
Провода от излучателей протягивают к блоку управления через пространство под бампером. Для надежности и быстроты работы следует использовать хомуты или другой тип крепежа.
В соответствии с правилами питание для ходовых огней разумнее всего подключать через генератор. Так они будут зажигаться сразу после запуска двигателя. Необходима установка автоматического отключения огней при работе основных фар. Во время включения фар в коротком режиме, при подаче сигналов другим участникам движения, ДХО не отключаются, работают стабильно.
Установка ходовых огней не обязательна, но чрезвычайно полезна. Стоит немного поработать своими руками, чтобы оснастить свое транспортное средство безопасным и экономным осветительным устройством. Исследования характера происшествий на дорогах показали, что выполнение правил по применению дневных ходовых огней помогает избежать неприятностей и серьезных проблем во время движения. Яркие светодиодные светильники делают автомобиль более заметным, при этом мощный светодиод не ослепляет водителей встречных машин. Установленные своими руками ДХО помогут сэкономить топливо. Энергоэффективность светодиодов настолько высока, что они тратят лишь 10% энергии, нужной для работы стандартных ламп для фар. Два модуля потребляют менее 14 Вт. Галогенная лампа фары ближнего света «съест» 60 Вт. Служат светодиоды намного больше, чем любые другие виды осветительных приборов автомобиля.
Видео установки на примере автомобиля рено логан:
Дневные ходовые огни (ДХО) своими руками из светодиодов
Совсем недавно, с 2010 года, в России обязательным атрибутом автомобиля стали дневные ходовые огни. Официально фары дневного света впервые были применены на дорогах Швеции в 1977 году. Причиной было то, что естественного освещения не хватало, и это особенно проявлялось в зимнее время года. Дневные ходовые огни (ДХО или DRL) предназначены для создания хорошей видимости автомобиля на дороге с целью достижения высокого уровня безопасности движения.
Требования к ДХОПоскольку ходовые огни четкой регламентации не имеют, то в качестве фар дневного света могут выступать:
- постоянно включенные сигналы передних поворотов;
- фары ближнего света, включенные во время движения;
- специальные передние излучатели. Ими могут быть дневные ходовые огни своими руками, выполненные по требованиям ГОСТа или приборы фирменного производства;
- включенные фары дальнего света с применением системы снижения интенсивности.
Требования к установке дневных ходовых огней.
Опираясь на международные правила, в Российские стандарты по классификации категорий ходовых огней были внесены соответствующие изменения. Установка ДХО своими руками потребует знаний требований и норм ГОСТа:
- Ходовые огни размещаются на передней части автомобиля на расстоянии 25-150 см. от земли.
- Минимальная дистанция между блоками ДХО должна быть 60 см., а от края кузова расстояние обязано составлять до 40 см.
- Общая сила светоизлучения должна быть в пределах от 400 до 800 Кд.
- Самостоятельно сделанные излучатели обязаны иметь площадь от 25 до 200 см2.
Установка ходовых огнейВажно понимать, что автомобильные ходовые огни — это НЕ аналог габаритных огней, поскольку они имеют совершенно разную мощность освещения.
Владельцы автомобилей со встроенными фарами дневного освещения, кстати, в их число входит Lada Granta, которая стала первым отечественной машиной со штатными ходовыми огнями, по достоинству не оценят информацию данного раздела. Однако, для тех, кто пользуется автомобилями ранних выпусков, сведения о том, как подключить дневные ходовые огни будет очень полезной.

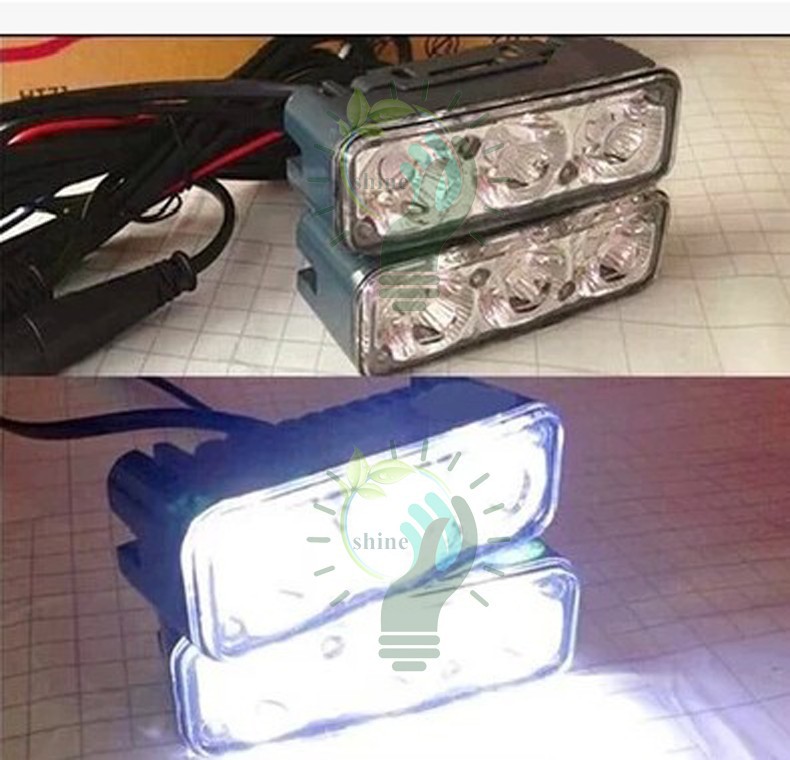

Внешний вид светодиодных дневных ходовых огней.
В автомобильных магазинах комплекты для установки ходовых огней зачастую продаются в готовом виде. Это могут быть фары марки Hella, Philips или других известных производителей, которые полностью отвечают требованиям ГОСТа. Необходимости изобретать что-то новое нет. Требуется купить комплект и правильно установить его.
Перед началом установки ДХО своими руками важно учесть несколько значимых факторов:
- необходимо внимательно разобраться со всеми требованиями ГОСТ Р 41.48-22-2004 сертификации транспортного средства по установке приборов освещения;
- обязательно требуется учитывать конструкцию, тип и форму бампера автомобиля. Этот критерий понадобится при выборе прямоугольной или круглой формы блока;
- размер блока выбирается в зависимости от места крепления. Это может быть воздухозаборник или бампер;
- не стоит забывать о яркости и количестве светодиодов блока. Контролировать показатель яркости нужно для соблюдения требований по установке, а выбор количества светодиодов больше зависит от личных вкусов.
Придерживаясь изложенных факторов, владелец авто сможет избежать проблем при прохождении технического осмотра.
Схема подключения ДХО своими руками из светодиодовПростая схема подключения ДХО.
Процедура подключения ДХО очень простая и ее сможет выполнить любой человек. Для осуществления установки понадобятся:
- пятиконтактное реле, которое часто используется в сигнализациях;
- клеммы мама 6 штук;
- провода 4м;
- специальная термоусадка под клеммы;
- блок ДХО.
Процесс сборки фонарей дневного света состоит из определенных этапов:
- Первым делом ДХО крепится в желаемом месте, к нему выводятся провода “+” и “-“. К проводу “-“ припаивается клемма под болт и крепиться на кузов автомобиля.
- В проводке машины необходимо найти провод ближнего света, «врезаться» в него, вывести кабель, припаять нему клемму маму, изолировать и пока оставить в таком виде.
- Далее требуется найти в автомобиле плюс от зажигания, «врезаться» в него, вывести провод, припаять клемму маму и также изолировать.
- Теперь займемся реле. У него присутствует пять контактов: 85, 86, 87, 87а, 30. Для сборки нужны будут все кроме 87, поэтому его можно оставить или оторвать. Контакт 85 подключается к фаре ближнего света (провод, подготовленный в пункте 2), 86 контакт подсоединяется к минусу (провод из пункта 1). Далее к 87 контакту присоединяется плюс от зажигания (провод, подготовленный в пункте 3).
- После этого контакт 30 подсоединяется к клемме, идущей с ДХО (описан в пункте 1).
- На финальной стадии необходимо тщательно проверить изоляцию клемм на реле.
Схема использования ходовых огней выглядит следующим образом:
- Дневные фонари включились, а это значит питание подключено правильно, автомобиль завелся и поехал.
- При наступлении ночи приходится включать свет. Используя переключатель, включаем ближний, что автоматически отключает ДХО.
- По приезде домой выключаем фары ближнего света, что снова включает ходовые огни. После отключения зажигания дневные фонари полностью выключаются.
Интересное по теме:
загрузка…
Вконтакте
Одноклассники
Google+
Изготовление и установка ДХО в штатные фары своими руками: правила и нюансы
Автор: Виктор
Дневные ходовые огни во многих странах сегодня являются обязательной оптикой, которая должна быть включенной в дневное время суток. Из-за этого многие автовладельцы столкнулись с необходимостью покупки и установки ДХО в свои авто. Но нашлись и те, кто решили сделать ДХО в штатные фары своими руками. Подробнее об изготовлении и подключении этого типа оптики вы сможете узнать из данного материала.
Содержание
Открытьполное содержание
[ Скрыть]
Правовые нормы в России и Украине
В принципе, соорудить дневные ходовые огни своими руками — не особо сложная задача. Для этого вам потребуются только ровные руки и минимальные знания в области электроники. Однако перед тем, как сделать ходовые огни для своего автомобиля, необходимо точно знать, что гласит буква закона по этому поводу. В противном случае, вы можете столкнуться с проблемой неправильной установки, что приведет к получению штрафов и регулярным остановкам автосотрудниками полиции.
По законам Российской Федерации, ходовые огни на авто должны быть включены в любом случае, независимо от времени года и суток. Это правило было введено еще в 2011 году. Сами ДХО могут использоваться совместно с фарами ближнего света, а также противотуманной оптикой. Но если подключить их к имеющейся оптике не представляется возможным, то их можно установить отдельно от фар головного освещения. Главное, чтобы установка была осуществлена с учетом всех требований и стандартов.
Нормы по установке ходовых огней
Что касается украинского законодательства, то в ПДД указывается, что ДХО в фары — это осветительные приборы.
Но в отличие от российского законодательства, в Украине необходимость включения дневных ходовых огней возникает в нескольких случаях:
- в период с 1 октября по 1 мая в любое время суток;
- при движении в условиях пониженной видимости;
- при езде за пределами населенных пунктов.
Инструкция по изготовлению
Итак, если вы решили установить ДХО в штатные фары своими руками, то процесс установки необязательно доверять специалистам. Разумеется, если вы никогда ранее не сталкивались с подобной задачей, то лучше довериться квалифицированному электрику. Ниже подробно описан процесс изготовления ДХО своими руками.
Инструменты и материалы
В принципе, можно сделать ДХО из дальнего света, но мы рассмотрим процесс изготовления на примере использования корпуса от противотуманок.
Итак, для выполнения задачи вам потребуется следующее:
- светодиодная лента, необходимо отдать предпочтение белому или голубому цвету свечения, вам потребуется не более одного метра;
- противотуманки или корпус от таких фар;
- алюминиевые пластины (автор видео — канал 2673Kostya).
Этапы
Итак, как изготовить дневную ходовую оптику для своего транспортного средства:
- В первую очередь, необходимо аккуратно разобрать корпус противотуманных фонарей. При разборке будет максимально осторожны, нельзя допустить образование трещин и повреждений на корпусе. При помощи строительного или обычного бытового фена нужно будет размягчить слой герметика, который нанесен по периметру стекла. При этом непосредственно стекло нужно будет аккуратно отсоединить от корпуса, когда герметик будет разогрет, для этого вы можете использовать пинцет или тонкую отвертку с плоским наконечником.
Некоторые автолюбители в качестве тюнинга тонируют оптику, для этого может использоваться тонировочная лента или специальное лакокрасочное покрытие. В любом случае, если вы хотите затонировать стекло, то это нужно сделать на данном этапе, после его снятия. - Далее, когда корпус от туманок будет отдельно, нужно будет отключить цепь, отсоединить планки креплений, корпуса и непосредственно сам рассеиватель.
- Теперь вам потребуются алюминиевые пластины, которые вы подготовили. Из них нужно будет вырезать подложки, которые будут использоваться для самих светодиодных компонентов. Обратите внимание на то, что пластина должна быть без повреждений, также на ней не должны присутствовать следы ржавчины. Используя герметик, вам нужно будет закрепить пластины корпусе самого рассеивателя. Сделав это, подождите какое-то время, пока они высохнут.
- После выполнения этих действий переходим к следующему этапу. Теперь вам нужно будет установить светодиодную ленту на эти пластины. Убедитесь в том, что на ленте имеется силиконовая защита, это позволит обезопасить ходовые огни при их эксплуатации в условиях влажности. В том случае, если вы хотите добиться более яркого свечения оптики, то можно установить подряд несколько лент. Но учтите, что в данном случае фары будут более броскими, так они не всегда выглядят эстетично.
- Для более надежной фиксации ленту следует посадить на герметик. После этого производится пайка светодиодных элементов.
- Когда лента будет надежно зафиксирована, производится сборка фар. Вам необходимо установить на корпус оптики стекла, которые вы до этого демонтировали. Для хорошего крепления используйте герметик, при этом убедитесь в том, что он нанесен по всему периметру фары. Если останется хотя бы небольшой негерметичный отрезок, это приведет к тому, что фары будут запотевать.
- Единственное, что вам остается, это сделать рассеиватель. В этом случае у вас есть несколько вариантов — можно произвести фрезеровку стекла или же вылить его из эпоксидной смолы. При этом последний вариант считается более доступным.
Схема установки ходовых огней
Теперь перейдем к схеме установки. Важным требованием при обустройстве схемы является автоматическое включение оптики при активации зажигания. По схеме включение ДХО должно производиться без использования дополнительных компонентов управления — переключателей. Поэтому вам не нужно будет ставить дополнительную кнопку управления в салоне авто. Для установки ДХО по данной схеме оптику следует подключить к зажиганию.
Фотогалерея «Схемы для подключения»
- 1. Наиболее оптимальный вариант подключения оптики
- 2. Та же схема, более наглядно
- 3. Схема без использования реле
Как подключить самостоятельно ДХО?
Чтобы подключить самодельные ДХО, выполните следующие действия:
- Для обеспечения активации оптики с зажиганием можно использовать тиристоры, при этом сила тока в них должна быть 0.3 ампера. Должны использоваться тиристоры с сопротивлением на 10 кОм, а их мощность будет составлять 0.25 вольт.
- От обмотки реле отключается нулевой контакт. В том случае, если в вашей машине есть электростеклоподъемники, то этот контакт будет отвечать за их функционирование. Демонтированный разъем нужно хорошо заизолировать, чтобы не допустить замыканий в дальнейшем.
- Затем осуществляется подключение контакта включения ПТФ к реле ДХО. Эта схема должна быть вмонтирована в реле, которое находится в блоке.
- Если в процессе подключения не были допущены ошибки, то ходовые огни будут активировать при включении зажигания. Если что-то не работает, то еще раз проверьте схему.
Видео «Вариант подключения ходовых огней без использования реле»
На видео ниже представлен вариант схемы подключения ходовых огней без использования реле (автор ролика — Артем Квантов).
Загрузка …Страница не найдена
Вы можете перейти на главную страницу сайта или воспользоваться простым или визуальным поиском.Возможно Вас заинтересует
Пред След Страница:
Спортивный руль (За и Против)
Просмотров:16055
Руль является проводником между водителем и автомобилем, через этот инструмент водитель чувствует поведение и характер…
Снятие рейлингов ВАЗ 2111
Просмотров:14966
Рейлинги ВАЗ 2111 — выполняют роль не только багажника для перевозки крупногабаритного груза, но являются…
Приметы автомобилистов
Просмотров:4985
Народные приметы и суеверия встречаются повсеместно, не исключение и автомобиль. Часть водителей перед началом поездки…
Чип тюнинг ВАЗ 2110
Просмотров:92798
Не секрет, что заводские прошивки прячут от нас небольшой табун лошадей еще с завода. Чип…
Автоматическая тонировка стекол автомобиля
Мечта любого водителя, который не привык ездить в аквариуме — это тонировка, которая автоматически убирается и устанавливается по нажатию кнопки. Если раньше о таком никто не задумывался, то сейчас в…
Ремонт панели (торпедо) ВАЗ 2110
Одна из болезней ВАЗ 2110 — некачественная панель, которая наполнена целым роем сверчков. Кроме этого от мороза и жары панель на десятке трескается. Также часто встречается проблема отклеенного угла панели.…
Популярные ключевые слова (ТОП 50)
Интересный сайт? Поделись с друзьями
Diy Дневные ходовые огни
Разместите свои комментарии?
Как сделать самодельные дневные ходовые огни (DLR Light) Установка
Just Now Дневные ходовые огни источник заземления (отрицательный -). Отрицательный провод можно подключить к любой части кузова автомобиля. Да да! Дневные ходовые огни своими руками Установка завершена. Индикаторы DLR загораются при включении зажигания, а индикаторы DRL загораются …
Расчетное время чтения: 3 минуты
Веб-сайт: Carreviewsncare.com
Категория : использовать в предложении
Daytime, Da, Diy, Dlr, Drl
Самодельные светодиодные ДХО (дневные ходовые огни): 13 ступеней
9 часов назад Самодельные светодиодные ДХО (дневные ходовые огни ): Это мой первый инструктаж, и я из Португалии, поэтому, пожалуйста, будьте добры со мной и извините за мой английский, потому что он не идеален. Итак, идея здесь состоит в том, чтобы сделать светодиодный ДХО, но самостоятельно, и это просто, дешево и конечный результат потрясающий! Я буду т…
Расчетное время чтения: 4 минуты
Веб-сайт: Instructables.com
Категория : Используйте слова в предложении
Drl, Daytime
DIY Guide iJDMTOY Дневные ходовые огни DRL Switch
3 часа назад Принесено вам http: //www.iJDMTOY.comЭто Руководство DIY предназначено для нашего переключателя DRL, который будет включать и выключать индикаторы DRL в соответствии с включением и выключением около
Веб-сайт: Youtube.com
Категория : Используйте слова в предложение
Diy, Drl
DIY: Дневные ходовые огни (ДХО) Nissan Forum Nissan
1 час назад a.Под капотом снимите крышку аккумуляторного отсека, окантовку и левый кожух стеклоочистителя. б. В салоне снимаем перчаточный ящик и нижнюю крышку. c. Сделайте отверстие в резиновом чехле. d. Проложите провод питания ДХО, а затем вытащите его из кабины. е. Проложите провод за центральной панелью к нише для ног со стороны водителя.
Веб-сайт: Forums.nicoclub.com
Категория : Используйте слова в предложении
Drl, Dash, Driver
Как установить дневные ходовые огни YouTube
3 часа назад Для получения дополнительной информации или выписанную пошагово можно зайти по http: // www.thediyguy.net/2014/06/how-to-install- дневные ходовые огни /. Видео о том, как t
Автор: TheDIYGuyDOTnet
Просмотры: 1,1M
Веб-сайт: Youtube.com
Категория : Используйте слова в предложении
Daytime
9002 LED дневные ходовые огни MiniTorque.com
2 часа назад DIY LED- дневные ходовые огни . Перейти к последнему отслеживанию 1–20 из 20 сообщений.B. BMX · Зарегистрировано. Присоединился 13 окт.2014 г. · 43 сообщения. Discussion Starter · # 1 · 26 апреля 2015 г.
Веб-сайт: Minitorque.com
Категория : Используйте слова в предложении
Diy, Daytime, Discussion
Дневные ходовые огни MJ Tech: DIY Проекты и написать
Только сейчас Просто хотел поделиться. Установил дневных ходовых огней на мой 87 как две отдельные светодиодные фары на бампер. Они включаются при работающем двигателе .Теперь я хотел, чтобы они автоматически выключались при включении фар. Очень просто. Используется 5-контактный…
Веб-сайт: Comancheclub.com
Категория : Использование и в предложении
Дневное время
Дневные ходовые огни для вашего 996 DIY Статьи
3 часа назад Это короткое DIY об установке белых светодиодных дневных ходовых огней на вашем 996. Но сначала спасибо Лорен и всем другим участникам, которые разместили DIY статей.В последнее время я использовал их для создания мода вырезки PSE, удалил эти уродливые наклейки с подушек безопасности с моих козырьков и заменил заглушки на…
Веб-сайт: Renntech.org
Категория : Используйте в предложении
Diy, Daytime, Do
DIY Отключение дневных ходовых огней Volkswagen Jetta
9 часов назад DIY Отключение дневных ходовых огней . Перейти к последнему Подписаться 1 — 1 из 1 сообщений. V. VeeDubJetta98 · Зарегистрировано.Зарегистрирован 16 янв, 2009 · 358 сообщений. Начало обсуждения · # 1 ·…
Род занятий: Зарегистрировано
Расчетное время чтения: 7 минут
Веб-сайт: Jettajunkie.com
Категория : Используйте слова
Сделай сам, Отключение, Дневное время, Обсуждение
Как включить или отключить дневные ходовые огни Ford
1 час назад Как работает ДХО: 1999 г. и новее: Из руководства: ДХО реализуются с помощью ближнего света при пониженном напряжении приблизительно 80% системного напряжения.Это достигается путем включения резистора DRL последовательно с нитью нити ближнего света. Когда включен переключатель фар, функция дневного света отключается, и нити накала ближнего света получают 100% системное напряжение.
Веб-сайт: Blueovaltech.com
Категория : Используйте слова в предложении
Drl, Daytime, Disabled
Сделай сам Установить дневные ходовые огни HemaX
4 часа назад Сделай сам : Установить 9000 дневные ходовые огни .За последние несколько лет дневные ходовые огни (ДХО) стали стандартной функцией многих новых автомобилей. Дневные ходовые огни (кроме головных, стояночных или противотуманных огней ) — это огней , которые остаются включенными в течение дня. Эта концепция возникла, когда стало очевидно, что автомобили с включенными фарами в течение дня
Веб-сайт: Caravan.hemax.com
Категория : Используйте слова в предложении
Diy, Daytime, Drl , В течение дня
Сделай сам для дневных ходовых огней для C5 A6 Audizine
3 часа назад Re: Сделай сам для дневных ходовых огней для C5 A6 Получите vag com и измените кодировку с США на Канаду, и у вас есть ДХО 🙂 по крайней мере, так для моего A4 08-01-2008 14:49 # 3
Веб-сайт: Audizine.com
Категория : Использование в предложении
Diy, Daytime, Drl
Светодиодные дневные ходовые огни DIY руководство MiniTorque.com
8 часов назад LED Дневные ходовые огни Руководство DIY . Перейти к последнему отслеживанию 1–20 из 20 сообщений. C. пещерный человек Дэйв · Зарегистрировано. Присоединился 16 апр.2013 г. · 19 сообщений. Начало обсуждения ·…
Количество взаимодействий с пользователем: 19
Расчетное время чтения: 7 минут
Веб-сайт: Minitorque.com
Категория : Используйте слова в предложении
Дневное время, Сделай сам, Дэйв, Обсуждение
Дневные ходовые огни DIY PeachParts MercedesBenz Forum
2 часа назад Дневные ходовые огни DIY Никаких других внешних огней или прибор должны быть включены индикаторы . Для моего E300 95 года я решил использовать «противотуманные» или внутренние фары (с прозрачными лампами) в качестве дневных ходовых огней , потому что (а) они имеют широкий разброс света , поэтому они более заметны сбоку, (б) «обычные» фары не перегорают, так как
Website: Peachparts.com
Категория : Используйте слова в предложении
Дневное время, Diy
Контроллер дневных ходовых огней Подробный проект Доступен
9 часов назад Контроллер дневных ходовых огней . На рис. 2 показана принципиальная схема контроллера дневных ходовых огней . Он построен на таймере NE555 (IC1), MOSFET 60NF06 (IRF1), 12 В, реле 1C / O (RL1), DRL и некоторых других компонентах. Из цепи выходят семь проводов.Первое соединение (DRL-B и DRL-G), которое вы сделаете, — это
Расчетное время чтения: 4 минуты
Веб-сайт: Electronicsforu.com
Категория : Используйте слова в предложении
Дневное время, схема, Drls, Drl
Светодиодные дневные ходовые огни DRL установить DIY Smart Car из
1 час назад Светодиодные DRL дневные ходовые огни установить DIY . Перейти к последнему отслеживанию 1–20 из 40 сообщений.1; 2; Следующий. 1 из 2 Перейти на страницу. Идти. Последний. MECPofPA · Зарегистрировано. Зарегистрирован 17 июл. 2008 г. · 110 сообщений. Начало обсуждения · # 1 · 2 февраля 2013 г.
Количество взаимодействий с пользователем: 39
Расчетное время чтения: 8 минут
Веб-сайт: Smartcarofamerica.com
Категория : Использование in предложение
Drl, Daytime, Diy, Discussion
DIY: Дневные ходовые огни (ДХО) Page 2 Nissan Forum
4 часа назад Сделано.Теперь что касается проводки, так что, когда световые эффекты включены, ДХО выключены. Я думаю, что для этого лучше всего подойдет подсветка 12V hot. Если габаритный огонь используется для определения того, включены ли фары, то передних фонарей не будет, кроме боковых габаритных огней и задних фонарей , когда переключатель света находится в положении «парковка».
Веб-сайт: Forums.nicoclub.com
Категория : Используйте слова в предложении
Готово, Drls, Determine
Сделай сам: Светодиодные дневные ходовые огни Мод / ДХО BMW M5 Forum
2 часов назад Тормозные магистрали из нержавеющей стали / Освещение тормозных колодок Akebono без пыли: В фарах установлены специальные светодиоды Orion V4 (благодаря Zerocks1) вместо оптоволоконных колец AE, удалите желтый отражатель по бокам фар.OEM LCI передние и задние фонари LCI 6000K фары MTEC, 6000K HID противотуманные фары , welcome фары , ДХО Philips COB, поворотные фары , W elcome фары , проектор BMW…
Веб-сайт: M5board.com
Категория : Используйте слова в предложении
Dustless, Drls
Вся необходимая информация о дневных ходовых огнях Diy Led
4 часа назад DIY LED дневные ходовые огни — страница 2 вверх www.nsxprime.com. Re: DIY LED дневные ходовые огни Я согласен, светодиоды не такие большие, как на Audi, поэтому днем они не такие яркие / заметные. Посмотрите первую фотографию, которую я опубликовал, она была сделана сразу после заката, чтобы вы могли получить лучшее представление. 8 часов назад самостоятельный ремонт : 2013 370z LED дневные ходовые огни днем и ночью.ПОЖАЛУЙСТА, ОБРАТИ ВНИМАНИЕ!!! Это грубая установка с картинками. Теперь все завязано на молнии, закреплено, буферизировано при прикосновении к металлу и т. Д. Шаг 1. Поднимите машину домкратом. Шаг 2. Снимите поддон, все 937 штук !! Шаг 3.
Веб-сайт: The370z.com
Категория : Используйте в предложении
Diy, Daytime, Day
DIY Заводские светодиодные дневные ходовые огни. Subaru
8 часов назад GT-Tom. Хорошо, вот моя версия дневных ходовых огней Subaru OEM LED , подобных системам, используемым в Великобритании и Европе.Я хотел больше заводского вида вместо вторичной решетки светодиодной световой полосы . У моделей Euro есть светодиодные ДХО в нижней части панели под противотуманными фарами , установленными заподлицо на плоской черной полосе.
Количество взаимодействий с пользователем: 47
Расчетное время чтения: 9 минут
Веб-сайт: Subaruxvforum.com
Категория : Используйте взгляд в предложении
Дневное время, Сделай сам: Crosstrek DRL (дневные ходовые огни) отключить
9 часов назад Сделай сам: Crosstrek DRL (дневные ходовые огни) отключить видео процедуры.Перейти к последнему отслеживанию 1–20 из 21 сообщений. 1; 2; Следующий. 1 из 2 Перейти на страницу. Идти. Последний. azxtrek · Зарегистрирован. Присоединился 18 ноя, 2015 · 278 сообщений. Начало обсуждения · # 1 · 30 марта 2016 г.
Количество взаимодействий с пользователем: 20
Расчетное время чтения: 5 минут
Веб-сайт: Subaruxvforum.com
Категория : Используйте слова в предложение
Diy, Drl, Daytime, Disable, Discussion
Есть ли способ выключить дневные ходовые огни? Chevy
4 часа назад How To’s, DIY and Write ups. Сделай сам и обсуждение технологий. Есть ли способ выключить дневные ходовые огни ? Перейти к последнему подписаться Привет всем! Присоединяйтесь к своей поездке ЗДЕСЬ, чтобы принять участие в испытании «Поездка месяца» в этом месяце! 1-20 из 20 сообщений. V
Веб-сайт: Duramaxforum.com
Категория : Используйте в предложении
Сделай сам, Обсуждение, Дневное время
Дневные ходовые огни Сделай сам? Page 5 Форумы Team Integra
6 часов назад идея проста.Если вам по-прежнему нужна функциональность ваших фар дальнего света, вы просверливаете небольшое отверстие в корпусе дальнего света, чтобы установить небольшую лампочку (как указано, что-то вроде лампы 194) и отверстие в корпусе фары для выхода проводов ( комплекты поставляются с резиновыми манжетами, поэтому вам не нужно использовать наполнитель или что-либо еще, чтобы запечатать
Веб-сайт: Team-integra.net
Категория : Используйте слова в предложении
Drill, Don
Дневные ходовые огни своими руками Acura RSX, ILX и Honda EP3
6 часов назад Дневные ходовые огни своими руками .Теги дневные фонари своими руками беговые . Перейти к последнему отслеживанию 1–14 из 14 сообщений. O. ombastic · Зарегистрировано. Присоединился 14 июн. 2003 г. · 2 870 сообщений. Обсуждение Стартер · # 1 · 10 марта 2005 г. Кто-нибудь знает, как подключить дневных ходовых огней ? спасибо
Количество взаимодействий с пользователем: 13
Расчетное время чтения: 2 минуты
Веб-сайт: Clubrsx.com
Категория : Использование и в предложении
Diy, Daytime Обсуждение, Дневные ходовые огни
Trek Bikes
8 часов назад Bontrager Дневные ходовые огни обнаруживаются с большего расстояния, чем стандартные огни .Каждая модель в линейке предназначена для видимости с расстояния не менее 400 метров, а некоторые модели рассчитаны на видимость с расстояния более 2 км даже в светлое время суток. Когда вы используете мигающий хвост , свет в течение дня, вы в 2,4 раза заметнее, чем
Веб-сайт: Trekbikes.com
Категория : Используйте слова в предложении
Дневной, Обнаруживаемый, Расстояние, Разработанный, В течение, Дневной свет, День
Отключение дневных ходовых огней (DRL) в 96 Tracker
Только сейчас Отключение Daytime Running Lights (DRL) в 96 Tracker «Ответ № 1 от: 18 сентября, 2010, 15:27:14 »Прожигав еще одну« сверхъяркую »фару, на этот раз дешевую от Summit, я решил, что пора разобраться, как отключить ходовые огни …
Веб-сайт: Zukiworld.com
Категория : Использование в предложении
Отключение, Дневное время, Drl, Решено, Отключить, Отключить
РАЗРЕШЕННЫЕ РУБИНЫ РУБИНЫ diy ДНЕВНОЕ ВРЕМЯ РАБОТАЮЩИЕ СВЕТИЛЬНИКИ СООБЩЕНИЕ…
1 час назад RUNYONE 9 di000 БЕГОВЫЕ ФОНАРИ , У МЕНЯ ЕСТЬ КОМПЛЕКТ ARTEC CHOP, НО ТАКЖЕ ХОЧУ ДОБАВИТЬ БЕГОВЫЕ ФОНАРИ DAYTIME , НО ARTEC НИЧЕГО НЕ ДЕЛАЕТ, КАКИЕ-ЛИБО ИДЕИ? Рекламное объявление . Член tlancaster. Имя Тим присоединился 11 сентября 2019 г. Сообщения 9 Оценка реакции 14 Местоположение Сакраменто CA
Количество взаимодействий с пользователем: 22
Расчетное время чтения: 3 минуты
Веб-сайт: Jlwranglerforums.com
Категория : Используйте слова в предложении
Diy, Daytime, Doesnt
DIY Дневные ходовые огни Ford Taurus Forum
5 часов назад Re: DIY Дневные ходовые огни Сообщение Lupi22 »Пн 15 апр 2019, 19:52 Это комплект, который заменяет противотуманные светодиоды, превращает их в яркие ДХО и поворотники.
Веб-сайт: Fordtaurus.net
Категория : Используйте слова в предложении
Diy, Daytime, Drl
Amazon.com: светодиодные дневные ходовые огни
Just Now LEADTOPS Дневные ходовые огни Светодиодные белые Световые L-образные полосы 72 Стеклянная линза SMD с задней наклейкой 12 В DRL 6 Вт DIY Светодиодная лампа 100% водонепроницаемость, 1…
Веб-сайт : Amazon.com
Категория : Используйте слова в предложении
Daytime, Drl, Diy
Универсальные светодиодные дневные ходовые огни (ДХО) 80+ продуктов
5 часов назад Universal LED Daytime Running Светильники от Lumen®, 1 пара.Хромированный корпус, прозрачная линза. Lumen предлагает дополнительные светодиодные осветительные устройства различных форм и размеров, которые могут быть установлены на вашем автомобиле для повышения безопасности, стиля и уменьшения габаритов.
Веб-сайт: Carid.com
Категория : Используйте слова в предложении
Дневные ходовые огни
Дневные ходовые огни BimmerFest BMW Forum
5 часов назад Вы говорите, что Halo выключены или внутренний дневной свет выключен? По правде говоря, скорее всего, это просто лампочка, которую нужно заменить.Я бы отнес его к дилеру, если вы не хотите думать о цене. Это должна быть замена DIY . 2011 535i 2003 745li (Продано)
Веб-сайт: Bimmerfest.com
Категория : Используйте слова в предложении
Дневные ходовые огни, дилер, Diy
Дневные ходовые огни серии 996 (Carrera, Carrera 4
Только сейчас Дневные ходовые огни Продление аренды сервера / лицензии на программное обеспечение Наша годовая аренда сервера, лицензии на программное обеспечение, а также эксплуатационные расходы на оборудование ОБЯЗАТЕЛЬНЫ к оплате 6 декабря 2021 года.
Веб-сайт: Renntech.org
Категория : Используйте слова в предложении
Дневное время, срок, декабрь
Отключение дневных ходовых огней своими руками Toyota Nation Forum
Только сейчас Отключение DIY- дневные ходовые огни . Перейти к последнему отслеживанию 1–13 из 13 сообщений. 01loadedLE · Премиум-член. Дата присоединения: 19 мая 2005 г. · 1473 сообщения. …
Количество взаимодействий с пользователем: 12
Расчетное время чтения: 5 минут
Веб-сайт: Toyotanation.com
Категория : Используйте слова в предложении
Сделай сам, Отключение, Дневное время
Сделай сам: Дневные ходовые огни на вашем USDM Acura RSX Acura
9 часов назад Сделай сам: Дневные ходовые огни на вашем USDM Acura RSX. Теги acura дневное освещение своими руками rsx работает долл. Причина, по которой это так сложно, как кажется, заключается в том, чтобы максимально имитировать дневные ходовые огни в оригинальном стиле , и, за исключением прерывания ручного тормоза, как указал lamfactor, это в значительной степени есть.
Количество взаимодействий с пользователем: 84
Расчетное время чтения: 9 минут
Веб-сайт: Clubrsx.com
Категория : Использование в предложении
Diy, Daytime Без сомнений о DIY: Установить дневные ходовые огни
4 часа назад Без сомнений около Сделай сам: Установить дневные ходовые огни . Опубликовано сайтом по умолчанию. За последние пару лет дневных работающих фары (DRL) теперь включены как стандартная функция многих совершенно новых автомобилей. Дневное время работает огней (возможно, не против, парковочные или противотуманные огней ) — это огней , которые остаются включенными в
Веб-сайт: Aftld.org
Категория : Используйте a в a предложение
Doubt, Diy, Daytime, Default, Drl
DIY LED дневные ходовые огни NSX Prime
2 часа назад Re: DIY LED дневные ходовые огни Я подумал, что есть несколько способов сделать это, для Настоящий Plug-N-Play, закажите пару # 11, припаяйте провода светодиодов прямо к контактам лампы в штекерном разъеме, обмотайте изолентой и подключите к розетке (источнику питания).
Веб-сайт: Nsxprime.com
Категория : Используйте слова в предложении
Diy, Daytime, Doing, Direct
Amazon.com: светодиодные фары дневного света
Just Now LEADTOPS Daytime Ходовые огни LED Белый Light L-образные полосы 72 Стеклянная линза SMD с задней наклейкой 12 В DRL 6 Вт Светодиодная лампа DIY 100% водонепроницаемость, 1 год гарантии (2 пакета) 3.9 из 5 звезд 453. $ 13.98 $ 13. 98 .Получите как можно скорее в понедельник, 1 ноября.
Веб-сайт: Amazon.com
Категория : Используйте слова в предложении
Daytime, Drl, Diy
Дневные ходовые огни Toyota Nation Forum
8 часов назад Есть ли способ выключить дневные ходовые огни на моей матрице ’04? Я водитель большегрузного грузовика на пенсии. Сейчас я работаю частным сыщиком, и иногда мне приходится сидеть и наблюдать за предметом в течение длительного времени.Я не хочу парковаться на обочине дороги с включенными ходовыми огнями . Любые мысли / информация по этому поводу будут оценены.
Веб-сайт: Toyotanation.com
Категория : Используйте слова в предложении
Daytime, Driver, Days, Don
Corolla DIY: DIY Disable Day Light Running Lights Corolla
4 часа назад DIY Disable Day Light Running Lights Corolla 98-02 Этот DIY отключит ваши дневные ходовые огни и ваши автоматические огни .Не одно или другое, а оба. Нет drl is daylight daytime running only you did kit has some something неправильная надежда помогает. Ответить Удалить. Ответы. Отвечать. Неизвестный 9 июня 2015 г., 10:13.
Веб-сайт: Rinconrolla98.blogspot.com
Категория : Используйте слова в предложении
Diy, Disable, Day, Disconnect, Drl, Daylight, Daytime, Did, Delete
Daytime Running Lights Toyota Tundra Forum
1 час назад Partsam 1Pc 15-дюймовый красный дымчатый хвост прицепа Фонарь Бар 11 светодиодов, 15-дюймовый светодиодный индикатор стоп-сигнала Фонарь Бар, 15-дюймовый идентификационный номер прицепа для грузовика Фонарь Бар, тонкая дымчатая красная светодиодная полоса Фонарь Третий тормоз Фонарь Бар.14,24 доллара США. TOYOTA TUNDRA SEQUOIA ENGINE OIL…
Веб-сайт: Tundras.com
Категория : Используйте слова в предложении
Автомобильные дневные ходовые огни Размер, доля, промышленность
7 часов назад Дневные ходовые огни оснащены встроенными по последнему слову техники светодиодными фонарями , которые используются в транспортных средствах для обеспечения повышенной безопасности дорожного движения, большей видимости во время вождения и предотвращения дорожно-транспортных происшествий. Светодиодные лампы имеют различные преимущества перед традиционными лампами , такие как низкое напряжение, высокая долговечность, отсутствие УФ-излучения и гибкость конструкции.
Веб-сайт: Fortunebusinessinsights.com
Категория : Используйте слова в предложении
Дневное время, вождение, надежность, дизайн
Amazon.co.uk: дневные ходовые огни
6 часов назад LEADTOPS Дневные ходовые огни Белый светодиод Свет L-образных полос, 72 SMD стеклянная линза с задней наклейкой 12 В DRL 6 Вт DIY Светодиодная лампа 100% водонепроницаемость, 1…
Веб-сайт: Amazon.co.uk
Категория : Используйте слова в предложении
Daytime, Drl, Diy
2 x 6W DIY белые светодиодные дневные ходовые огни / лампа DRL, длина: 14 см (черный)
Описание продукта
1) Светодиодные дневные ходовые огни высокой мощности
2) Продуманный дизайн, хорошая структура
3) Полностью алюминиевый корпус для достаточного охлаждения
4) Мощность: 2 x 6 Вт
5) Напряжение: 12 В постоянного тока
6) Угол луча: 180 градусов
7) Светодиодный чип: COB LED
8) Цветовая температура: 6000-6500K
9) Длина: 14 см
Более подробные фотографии:
При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:
Заказ авиапочтой и авиапочтой | Площадь | Время |
---|---|---|
США, Канада | 10-25 рабочих дней | |
Австралия, Новая Зеландия, Сингапур | 10-25 рабочих дней | |
Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария | 10-25 рабочих дней | |
Италия, Бразилия, Россия | 10-45 рабочих дней | |
Другие страны | 10-35 рабочих дней | |
Ускоренная доставка | 7-15 рабочих дней по всему миру |
Мы принимаем оплату через PayPal , и кредитную карту.
Оплата через PayPal / кредитную карту —
ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.
1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.
2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».
3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.
Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.Как добавить дневные ходовые огни (ДХО) к Prius 2010-2011 »Balancing Act
Вот еще одна модификация, которую я использовал для Prius, особенно полезную для владельцев Prius 3-го поколения 2010-2011 годов, которая является побочным продуктом прошлого проекта, выполненного на Acura RSX. Я начал эту модификацию где-то в начале мая, но меня оттолкнули от проекта бокового зеркала заднего вида с электроприводом JDM Prius, а затем меня завалили проектами на работе, из-за чего я еще больше откладывал руководство DIY.
С небольшими изменениями вы можете добавить ДХО дальнего света OEM-стиля с уменьшенной выходной мощностью практически к любому автомобилю, используя это руководство. Концепция и разводка остаются неизменными. Единственная разница заключается в использовании правильного разъема дальнего света для вашего конкретного применения. В этом руководстве показано, как преобразовать лампы дальнего света 9005 в дневные ходовые огни (ДХО) OEM-типа. Этот мод также может быть выполнен на Prius 2012+ 3-го поколения, но поскольку модели Prius 2012+ уже имеют встроенные светодиодные дневные ходовые огни с завода, добавление этого мода составляет , как правило, для косметических целей (особенно если вы используете цветные лампы, такие как как желтый).
Однако, если вы решите не использовать заводские светодиодные дневные ходовые огни на Prius 2012+, этот мод функционирует как подлинная и законная альтернатива DRL. Я лично считаю, что преобразованные ДХО дальнего света более эффективны, чем OEM-светодиодные ДХО Prius 2012+, поскольку они установлены выше, что делает их более заметными. Для владельцев Prius 3-го поколения 2010-2011 годов этот мод обеспечит дополнительную видимость и безопасность дневных ходовых огней. В , мое личное мнение , такой подход к добавлению ДХО в оригинальном стиле выглядит на 110% чище, чем добавление пары липких светодиодных полос на передней решетке или приклеивание пары липких светодиодных лент, похожих на рождественский свет, на решетку. фары, которые торчат как больной палец, как бы на них не смотрели.
Если вы готовы продолжить, этот проект займет примерно 1,5 часа. После опыта, полученного в ходе проекта Acura RSX DRL, это руководство будет эффективно написано и упрощено.
Как и в случае с другими руководствами «Сделай сам», следует руководствоваться здравым смыслом и суждениями. Это руководство написано исключительно в образовательных целях. Ни одна из гарантий не является явной или подразумеваемой. Я рекомендую вам хотя бы раз внимательно прочитать это руководство, чтобы оценить свои возможности самостоятельно выполнить мод.Если у вас нет или нет инструментов, я рекомендую вам проконсультироваться с квалифицированным установщиком, который поможет вам с установкой.
Необходимые детали
«Набор» означает 10 или более штук каждого
- 1x Hamsar 45060 Модуль ДХО
- 1x кусачки и инструмент для снятия изоляции
- 1x черная виниловая изолента
- 1x гибкий кабелепровод 1/2 ″ или меньше
- 1x набор застежек-молний
- 1x Отвертка Philips
- 1x набор быстроразъемных соединений с внутренней резьбой 14-16 AWG
- 1x набор Т-образных метчиков 14-16 AWG
- 1x набор быстроразъемных соединений с наружной резьбой 14-16 AWG
- 2 плоских клеммы 14-16 AWG
- 1x однополюсное автомобильное реле двойного действия (SPDT; 5 контактов)
- 1x катушка с проводами 14-16 AWG
- 1x вилка 9005 с косичками
- 2 розетки 9005 с косичками
- 1x однополюсное одноходовое автомобильное реле (SPST; 4 контакта) — ДОПОЛНИТЕЛЬНО
- 1x специальный кнопочный переключатель — ДОПОЛНИТЕЛЬНО
Для начала этого проекта вам понадобится модуль Hamsar 45060 DRL.Без него нельзя двигаться вперед. Я рекомендую посмотреть их список реселлеров / дистрибьюторов на hamsar.com. Это сэкономит вам немного денег.
Hamsar 45060 компактный твердотельный модуль ДХО
По какой-то причине модуль 45060 DRL не выставлен на продажу на их веб-сайте. Я связался с Terminal Supply Co., хорошими людьми, у которых я заказал оригинальный блок Hamsar для проекта RSX в конце 2009 года, просто чтобы проверить, есть ли у них еще модуль 45060. Конечно, у них есть один на складе, готовый к отправке.Я сразу же разместил у них заказ по телефону. Цена на устройство 45060 от Terminal Supply Co. составляет 75 долларов США плюс доставка и налог.
Поскольку компактный модуль ДХО Hamsar 45060 представляет собой твердотельное реле, механический якорь для переключения электрической цепи отсутствует. Это означает, что преждевременный выход из строя из-за изношенного якоря исключается, и твердотельное реле прослужит очень и очень долго.
Для дополнительной безопасности и контроля включите однополюсное реле двойного действия (SPDT) в свой список деталей:
Как добавить ДХО в реле Prius- SPDT 2010-2011
Примечание. Вам понадобится модуль Hamsar, предназначенный для преобразования дальнего света.Модуль, предназначенный для преобразования ближнего света , не будет работать .
Создание макета 9005 Разъемы фар
Дальний свет в этом моде будет питаться напрямую от батареи 12 В. OEM-разъем дальнего света со стороны водителя будет действовать как триггер для переключения между режимом дальнего света и дневными ходовыми огнями через модуль Hamsar 45060. Из-за этой настройки нам нужно сделать несколько модификаций штатных разъемов дальнего света.
Чтобы подключить модуль Hamsar 45060 DRL к существующей системе освещения , не отрезая проводов или разъемов от ваших штатных фар, нам необходимо создать три фиктивных разъема 9005:
Когда я выполнял этот проект на своей Acura RSX несколько лет назад, предварительно собранные разъемы 9005 с косичками были либо труднодоступными, либо недешевыми, поэтому мне пришлось заказывать детали в Honda и собирать разъемы самостоятельно.В наши дни их можно легко найти на eBay по дешевке. Просто выполните поиск по запросу «разъем 9005». Вот как они выглядят:
Гнездовой разъем 9005
Штекерный разъем 9005
К счастью, у меня осталось несколько высококачественных соединительных деталей и косичек Honda 9005 для создания набора:
Как добавить ДХО в Приус 2010-2011 гг. — запчасти Хонда для розеток 9005 и хвостовиков
Как добавить ДХО к Приусу 2010-2011 гг. — пара заглушек 9005, изготовленных из запчастей Honda
Шаг 1
Поскольку в этом моде мы работаем напрямую с активными проводами, в целях безопасности отключите отрицательную клемму аккумулятора в грузовом отсеке вашего Prius.
Подсоедините быстроразъемный разъем с внутренней резьбой 14–16 AWG к проводу питания от каждого разъема 9005 с розеткой. Подключите плоские клеммы 14–16 AWG к каждому проводу заземления.
Шаг 2
Затем возьмите 3-футовый провод 14–16 AWG и присоедините штекер 14–16 AWG, быстро разъединяющие по два конца этого 3-футового коммутационного провода. Подключите один конец этого 3-футового коммутационного провода к быстроразъемному гнезду на одном из двух заглушек 9005 гнездовых разъемов. Этот фиктивный гнездовой разъем 9005 предназначен для пассажирской стороны.
Добавьте T-ответвитель 14-16 AWG к проводу питания оставшегося заглушки 9005, затем присоедините другой конец 3-футового соединительного провода с помощью быстроразъемного разъема 14-16 AWG к этому T-образному переходнику.
Ваши розетки 9005 теперь должны использовать общий источник питания.
Шаг 3
Извлеките штатные гнездовые разъемы 9005 дальнего света из гнезд дальнего света и вставьте «пустышки» 9005 на их место. Штекерный разъем дальнего света 9005 со стороны пассажира должен быть размещен в надежном месте внутри моторного отсека.
Как добавить ДХО на Prius 2010-2011 — заглушка розетки 9005 заглушки в дальний свет со стороны пассажира
Закрепите клемму заземления на каждом «заглушке» гнездовых разъемов 9005 на металлическом болте. Будьте добросовестны в выборе основного источника. Я заземлил разъем со стороны пассажира на металлический болт, который, как мне показалось, был металлическим, но оказалось, что это пластмассовый болт, окрашенный в хром (как показано выше — т.е. НЕ заземляйте на болт, показанный на фотографии). Я потратил около 20 минут на устранение неполадок, пытаясь выяснить, почему не включается дальний свет со стороны пассажира, проверяя разъемы, соединения, реле, переключатель и даже подумал, что модуль Hamsar DRL мог быть неисправен:
Как добавить ДХО в место заземления со стороны водителя 2010-2011 гг.
Шаг 4
Возьмите гнездовой разъем дальнего света OEM 9005 со стороны водителя и подключите его к «пустышке» 9005 с помощью двух проводов:
Как добавить ДХО к разъему 9005 Prius 2010-2011, мужской к разъему дальнего света со стороны водителя
Присоедините быстроразъемные соединения с внутренней резьбой 14–16 AWG к каждому проводу вывода на «заглушке» штекерного разъема 9005.
Подсоедините один провод к клемме 85 автомобильного реле SPDT. Подключите другой провод к клемме 86 автомобильного реле SPDT:
.Как добавить ДХО к подключению реле Prius- SPDT 2010-2011
Полярность проводов, идущих к контактам 85 и 86 автомобильного реле, не имеет значения, пока в реле нет диода. Большинство реле SPDT продаются без диода.
Подключение модуля 45060
А вот и самое интересное. Из модуля Hamsar 45060 DRL выходят пять выводных проводов.Их цвет и соответствующие функции описаны ниже:
- BLK — земля
- GRN — подключается к источнику питания 12 В с включенным зажиганием (активирует DRL в режиме ACC или готовности)
- ORG — подключается к проводу ближнего света (отключает ДХО при включении ближнего света)
- WHT — подключается к проводу дальнего света (снижение мощности на 60%)
- КРАСНЫЙ — подключается к постоянному источнику питания 12 В
Подключение модуля DRL выполняется просто. К ЧЕРНОМ проводу уже должна быть подключена плоская клемма.Давайте обрежем лишние провода и прикрепим быстроразъемные соединения с внутренней резьбой 14–16 AWG к каждому проводнику (БЕЛОМУ, ЗЕЛЁНОМ и КРАСНОМУ). Добавьте быстроразъемную вилку на конец провода ORG.
Шаг 1
Добавьте тройник к плюсовому проводу на разъеме ближнего света со стороны водителя. Подключите провод ORG от модуля Hamsar 45060 DRL к этому тройнику. Это отключает ДХО при включении ближнего света.
Шаг 2
Подсоедините положительный провод от разъема 9005 «гнездовой» заглушки дальнего света со стороны водителя к контакту № 30 автомобильного реле SPDT.
Шаг 3
Подключите БЕЛЫЙ провод от модуля Hamsar 45060 DRL к контакту № 87a автомобильного реле SPDT.
Шаг 4
Подключите заземляющий провод от заглушки вилки 9005 к контакту № 86 автомобильного реле SPDT.
Шаг 5
Подключите зеленый провод от модуля Hamsar 45060 DRL к источнику 12 В, который активирован в режиме ACC или готовности. Подходящим проводом для этого может быть положительный провод на любой из розеток вспомогательного питания.
Шаг 6
Подключите КРАСНЫЙ провод от модуля Hamsar 45060 DRL к постоянному источнику 12 В.
Шаг 7
Снова подсоедините клеммы аккумулятора, если вы их отсоединили.
Тестирование преобразования
На этом этапе ваше соединение должно быть установлено. Если вы установите свой Prius в режим ACC, дальний свет включится в течение 5 секунд при снижении мощности на 60%. Если вы включите ближний свет, ваш ДХО должен автоматически выключиться. Если вы активируете дальний свет, они должны потреблять питание непосредственно от используемого вами источника 12 В и светиться со 100% интенсивностью.
DIY 2010+ Prius 60% снижение конверсии дальнего света дневных ходовых огней
Модуль ДХОHamsar 45060 установлен на Prius 2012 года выпуска; дальний свет пониженный
Модуль ДХОHamsar 45060 установлен на Prius 2012 года выпуска; нормальный режим дальнего света
На этом этапе вы можете завершить проект и привести в порядок — или вы можете продолжить и добавить кнопочный переключатель.
Подключение дополнительного кнопочного переключателя
Если до этого момента вы все подключили согласно инструкциям, то ваш DRL должен работать, когда вы переключаете Prius в режим ACC.Перед включением ДХО есть 5-секундная задержка. Они выключатся, если вы включите ближний свет, и переключитесь на 100% дальний свет, если включите дальний свет. Следующий набор инструкций покажет, как подключить модуль Hamsar DRL к кнопочному переключателю.
Это переключатель, который я использовал, от Top Sage International (источник внизу страницы):
Переключатель ДХО
Идеально помещается в свободный слот переключателя на панели переключателя со стороны водителя:
Переключатель DRL установлен в панель переключателей со стороны водителя
Кнопочный переключатель ДХО в положении ВКЛ.
Предположим, вы приобрели кнопочный переключатель с подсветкой, из него должно выходить три выводных провода — аналогично переключателю противотуманных фар.Один провод — это входной провод 12 В, один провод заземления и один выходной провод. Входной провод 12 В подключается к проводу, который становится активным, когда ваш Prius находится в режиме ACC. Я выбираю зеленый провод 12 В на вспомогательной розетке внутри консоли центрального подлокотника. Этот провод питает переключатель, когда Prius находится в режиме ACC, и отключается, когда Prius выключен. Доступ к этому проводу намного проще, чем к тому же разъему, расположенному на нижней центральной консоли. Однако предостережение в том, что вытащить вилку из розетки довольно сложно, особенно если у вас большие руки.Вы поймете, о чем я. Чтобы получить доступ к этому проводу, вам нужно снять центральный подстаканник. Для этого поднимите средний подлокотник и вытолкните подстаканник снизу. Он прикреплен к центральной консоли четырьмя зажимами.
Технически, вы можете просто подключить входной провод 12 В на переключателе к этому заземляющему проводу, а затем подключить зеленый провод от модуля Hamsar 45060 DRL к выходному проводу 12 В на коммутаторе без дополнительного реле SPST и встроенного предохранителя на 15 А между ними. Я решил не делать этого, потому что всякий раз, когда я работаю с модами, в которых задействована электрическая система, мне нравится защищать мод дополнительным уровнем защиты; я.е. реле и предохранитель. Если что-то пойдет не так, реле или предохранитель прекратят прохождение электрического тока. Вы можете срезать углы, чтобы сэкономить время и отказаться от дополнительного реле и переключателя, но я бы не рекомендовал это.
Заземляющий провод к розетке вспомогательного питания
12 В на проводе ACC
Затем заземлите ЧЕР провод и проложите выходной провод 12 В через межсетевой экран. Если вы установили противотуманные фары, вы знаете, что делать.
Как добавить ДХО к Приусу 2010-2011 — Тот же вспомогательный тракт противотуманных фар, используемый для прокладки провода переключателя ДХО от моторного отсека в кабину
Для работы нам понадобится еще одно автомобильное реле.На этот раз 4-контактное реле Single Pole Single Throw (SPST), подобное тому, которое используется в установке противотуманных фар.
Следующие подключения к автомобильному реле SPST замыкают цепь:
- Контакт заземления # 1
- Подключите контакт №2 к выходному проводу кнопочного переключателя
- Подключите контакт № 3 к постоянному источнику 12 В — вам может потребоваться срастить или соединить этот провод с существующим проводом, который питается от источника 12 В. Не забудьте добавить встроенный предохранитель на 15 А между источником 12 В и реле SPST для дополнительной защиты и безопасности:
Как добавить ДХО к рядному держателю предохранителей Prius- 15A 2010-2011
- Подключите контакт №4 к GRN проводу модуля Hamsar 45060 DRL
Вместо того, чтобы активировать 12 В в режиме ACC в качестве триггера входа 12 В для провода GRN от модуля Hamsar DRL, мы используем источник 12 В непосредственно от батареи или доступный постоянный источник 12 В.Кнопочный переключатель и реле SPST функционируют как ручной триггер разомкнутой / замкнутой цепи между ними.
60% уменьшенный дальний свет ДХО с желтыми лампами Nokya 9005
60% уменьшенные на 60% ДХО дальнего света и штатные светодиодные ДХО
Очистить
Совершенно необязательно, но это то, что я сделал для аккуратной очистки после установки:
2010-2011 Toyota Prius ДХО в сборе
2010-2011 Жгут ДХО Toyota Prius в сборе с маркировкой
Я в основном превратил объединение проводов от модуля DRL Hamsar 45060 и автомобильного реле SPDT в более простой и чистый жгут проводов, который можно спрятать под фарой со стороны водителя и полностью скрыть.
Я, вероятно, переборщил с этим приложением, но я также изолировал все провода питания на жгуте проводов DRL. Это предотвращает любую нежелательную обратную подачу энергии.
Вот как это выглядит после установки и очистки:
Hamsar 45060 установка завершена
Электрические схемы
Схема подключения модуля ДХОHamsar 45060 для Prius
3-го поколения 2010+2010+ Prius Hamsar 45060 3-го поколения, электрическая схема с переключателем
Чтобы загрузить готовый к печати PDF-файл с электрической схемой в высоком разрешении, выберите один из следующих вариантов:
Поиск и устранение неисправностей
Если ДХО не загораются должным образом, проверьте следующие общие проблемы:
- Проверьте все соединения проводов и убедитесь, что они надежны и правильны
- Проверьте заземление — почти все проблемы связаны с неисправным заземлением.Источник заземления должен быть на 100% металлическим.
- Проверить предохранители
- Проверить реле; Если вы повторно используете дешевое реле, которое было включено в комплект противотуманных фар, вы можете пересмотреть свое решение и приобрести новое. Большинство из этих включенных реле имеют дешевое качество, а внутренний якорь преждевременно выходит из строя. Вы можете сказать, есть ли у вас потенциально дешевое качественное реле, если на корпусе реле нет маркировки, т. Е. Номинального тока, напряжения, марки или диаграммы. Я лично добился большого успеха с однополюсными одноходовыми реле марки YLE.
Где купить
СвязанныеСделай сам Установить дневные ходовые огни
За последние несколько лет дневные ходовые огни (ДХО) стали стандартной функцией многих новых автомобилей. Дневные ходовые огни (не головные, стояночные или противотуманные) — это огни, которые остаются включенными в течение дня. Эта концепция возникла, когда стало очевидно, что автомобили с включенными фарами в течение дня легче увидеть, чем те, у которых их не было.Наряду с этим разработка очень ярких светодиодных фонарей привела к разработке ДХО.
Австралийские правила дизайна немного отстали от технологии, и ранее были некоторые опасения по поводу законности этих фонарей, но они действительно подходят для законных целей. ADR13 / 00 (Установка устройств освещения и световой сигнализации) расскажет вам все, что вам нужно знать.
ЭЛЕКТРИКА 12 В
Я уверен, что многие читатели помнят, что в свое время выяснить систему 12 В в автомобиле было довольно легко, достаточно просто заглянуть под приборную панель или капот и отследить провода, даже без схемы подключения.Подключить фары, подключить к прицепу или подключить питание 12 В к холодильнику тоже было довольно легко. К сожалению, те времена прошли, и теперь стало намного сложнее отследить ситуацию и, в некоторых случаях, найти точку соединения.
РАСПОЛОЖЕНИЕ ПОДХОДЯЩЕЙ ТОЧКИ КРЕПЛЕНИЯ
Первым шагом (перед покупкой) является осмотр передней части выбранного автомобиля на предмет подходящих точек крепления ДХО — обычно используются вентиляционные отверстия или решетка. Но будьте осторожны, не перекрывайте поток воздуха.
Также имейте в виду некоторые юридические требования — между государственными требованиями есть некоторые тонкие различия. Короче говоря, центральная линия модуля лампы должна быть параллельна земле; поэтому свет должен быть в горизонтальном положении. Кроме того, фонари должны быть установлены на высоте не менее 250 мм (10 дюймов) и не более 1500 мм (5 футов) над землей. Наконец, лампы должны быть установлены в пределах 400 мм (1 фут 4 дюйма) от самой широкой точки транспортного средства и на расстоянии не менее 600 мм (2 футов) от центра другого источника света.Обратите внимание, что в некоторых состояниях указывается между световыми индикаторами. Это измерение уменьшается до 400 мм (1 фут 4 дюйма), если ширина транспортного средства менее 1300 мм (4 фута 3 дюйма).
В рабочем состоянии фары должны быть включены все время, пока машина находится в движении в течение дня, но выключаться автоматически при включении фар. Обратите внимание, что не все новые автомобили, оснащенные ДХО, похоже, работают таким образом и не устанавливаются в соответствии с вышеизложенным, но это потому, что есть разница между установкой оригинального оборудования и оборудованием послепродажного обслуживания.
ПОКУПКА ДНЕВНЫХ ФОНОВ
Найти подходящие ДХО может быть непросто. Работа в Интернете, вероятно, самый простой способ, и иногда для определенных автомобилей доступны послепродажные товары. В остальном доступно множество универсальных моделей — например, Phillips, Narva, Hella и PIAA. Все должны соответствовать требованиям ADR 76/00 — Дневные ходовые огни.
Шахта была произведена Hella и поставлялась со специально изготовленным кронштейном, который было легко установить. В комплект также входили проводка и все необходимое переключающее реле, а также некоторые общие инструкции по установке, а также было чрезвычайно полезно краткое объяснение ADR 13/00, относящееся к DRL.Что бы вы ни покупали, я советую вам избегать скидок на импорт за 20 долларов.
НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ
Это довольно простая работа, поэтому все, что вам понадобится, это плоскогубцы (стандартные и с длинным носом), отвертки, мультиметр или тестер на 12 В, электрическая дрель и сверла, рулетка, изолента и немного жесткая проволока, также известная как непогнутая вешалка, для протягивания проволоки через неудобные места. Для наконечников также пригодится обжимной инструмент, в противном случае подойдут плоскогубцы. Также полезно иметь общие знания о системах питания 12 В автомобиля.
УСТАНОВКА ФОНАРОВ
После выбора подходящего места можно просверлить отверстия и установить кронштейны для светильников. В этом случае сначала можно установить кронштейны, просто вставив фактические светильники. Кронштейн Hella позволяет легко регулировать угол освещения.
ПОДКЛЮЧЕНИЕ ПРОВОДКИ
При установке фонарей подумайте о том, куда идет проводка. В моем случае проводка была уже подключена — две жилы (положительная и отрицательная) были изолированы внешней оболочкой из ПВХ.Световые кабели необходимо подключить к реле, которое, в свою очередь, должно быть подключено как к разъему фары, так и к источнику питания 12 В. Последнее соединение — от источника зажигания к реле. Все это гарантирует, что ДХО будут работать при включении зажигания, но не при включении фар. В идеале реле должно находиться рядом с аккумулятором и фарами, к которым оно подключено. Небольшой совет — убедитесь, что проводка не соприкасается с чем-либо горячим, например с радиатором, который находится поблизости, и не проходит через металлические отверстия, где ее можно задеть.
ПРОБЛЕМА И РЕШЕНИЕ
Здесь вы можете столкнуться с небольшой проблемой, как и я. До необходимых точек подключения очень сложно добраться. Здесь есть два варианта. Один из них — выполнить все подключения до реле, а затем попросить автоэлектрика сделать все остальное. Или альтернативой является потратить немного больше денег на что-то вроде того, что Hella называет своим интеллектуальным контроллером безопасности дневного света. Philips делает нечто подобное, и оно подключается прямо к батарее — конечно, убедитесь, что есть предохранитель с положительной стороны.Это довольно просто — он работает, отслеживая напряжение аккумуляторной батареи, которое будет выше при каждом работающем двигателе. Нет никакого переключения.
ПОДКЛЮЧЕНИЕ ФОНАРОВ
Всегда хорошо проверять надежность всех соединений. Использование гофрированных соединений работает очень хорошо, и их довольно дешево можно приобрести в приличном магазине оборудования или в автомобильном магазине.
Последняя работа — просто убедиться, что вся проводка аккуратно закреплена / закреплена изолентой.Можно использовать проводку другого цвета, нежели красный и черный, но для того, чтобы вещи были стандартными и очевидными, я использовал красную и черную ленту для обозначения положительного и отрицательного. Последний шаг — проверка ламп, чтобы убедиться, что они работают правильно.
Полная функция появилась в Caravan World # 561. Подпишитесь сегодня, чтобы получать последние обзоры и новости караванов каждый месяц!
.
