Электронная дроссельная заслонка

20.12.2016


Электронная дроссельная заслонка — чудесная вещь!

И для экологии хорошо, и мощность удобно регулировать, и регулятор холостого хода не нужен! Вот только что за ней уход нужен об этом многие забывают, или просто не знают.

На современных машинах даже ошибка есть — «Расход воздуха слишком мал» . Если вылезла такая — загляни в первую очередь в воздушный фильтр на предмет загрязненности, а затем и в дроссель. Иногда можно увидеть такое…


Обратите внимание на приведённый скрин. Это показания с диагностического прибора. На холостом ходу угол открытия дроссельной заслонки более 6 градусов, тогда как нормальные показания (без нагрузки) не более 4 градусов.

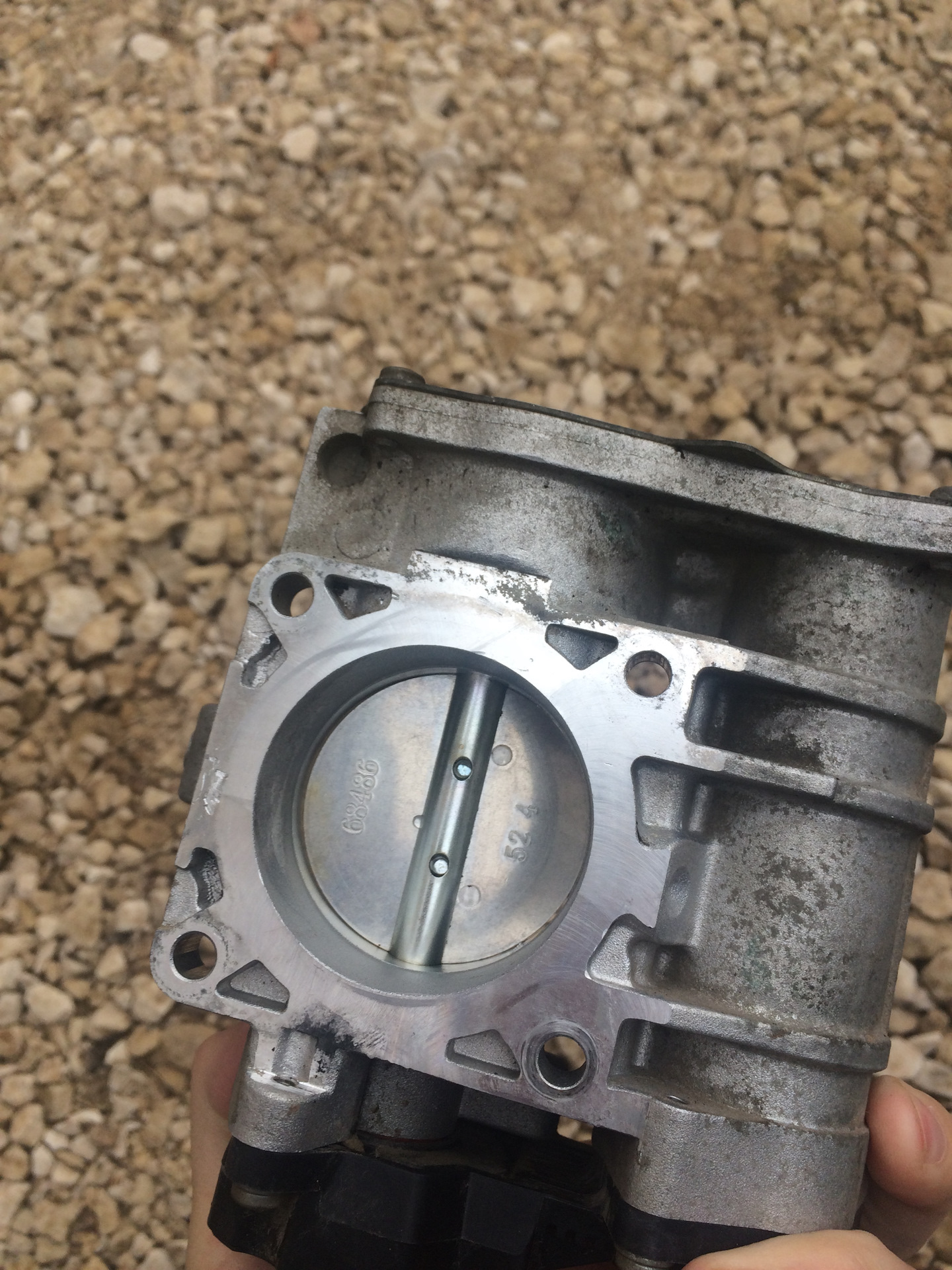

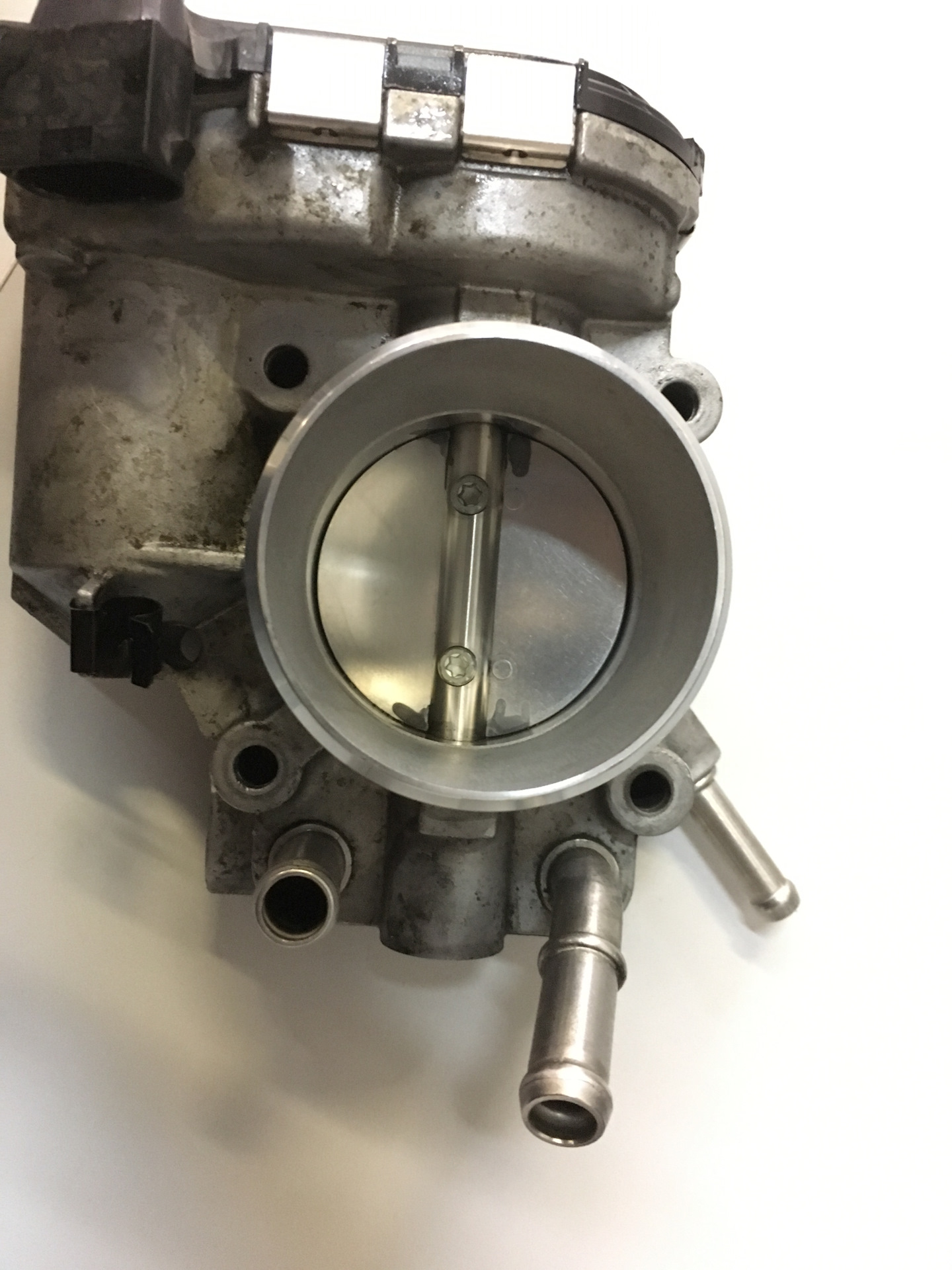

Сняли, помыли заслонку, вон какая красота.


Вот и показания сразу вошли в норму.
Есть, конечно же, соблазн сэкономить немного денег и провести эту операцию самому, тем более, как пишут в интернете «ничего сложного тут нет».
НО!

Нередки случаи, когда люди, самостоятельно помывшие дроссель, или дядя Ваня в гараже помыл приезжают с бешеными глазами и плавающими холостыми оборотами и просят «сделать что-нибудь».

Не нужно забывать, что в блоке управления двигателем сохраняются старые значения положения дросселя, и он не понимает что делать, когда дроссель помыли. После промывки обязательно нужна адаптация дросселя под новые положения.

Доверяйте профессионалам
Иначе может быть как-то так…

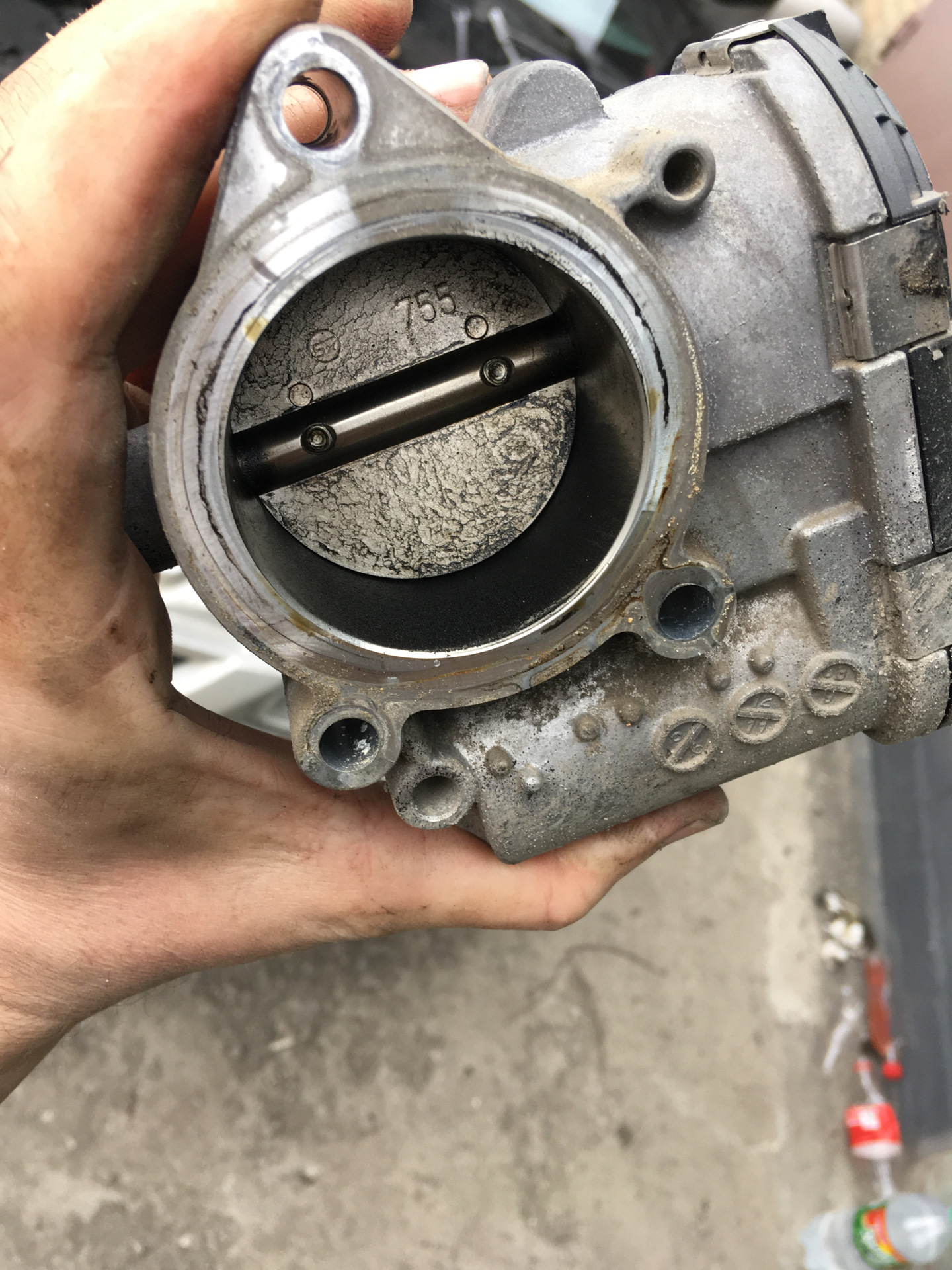

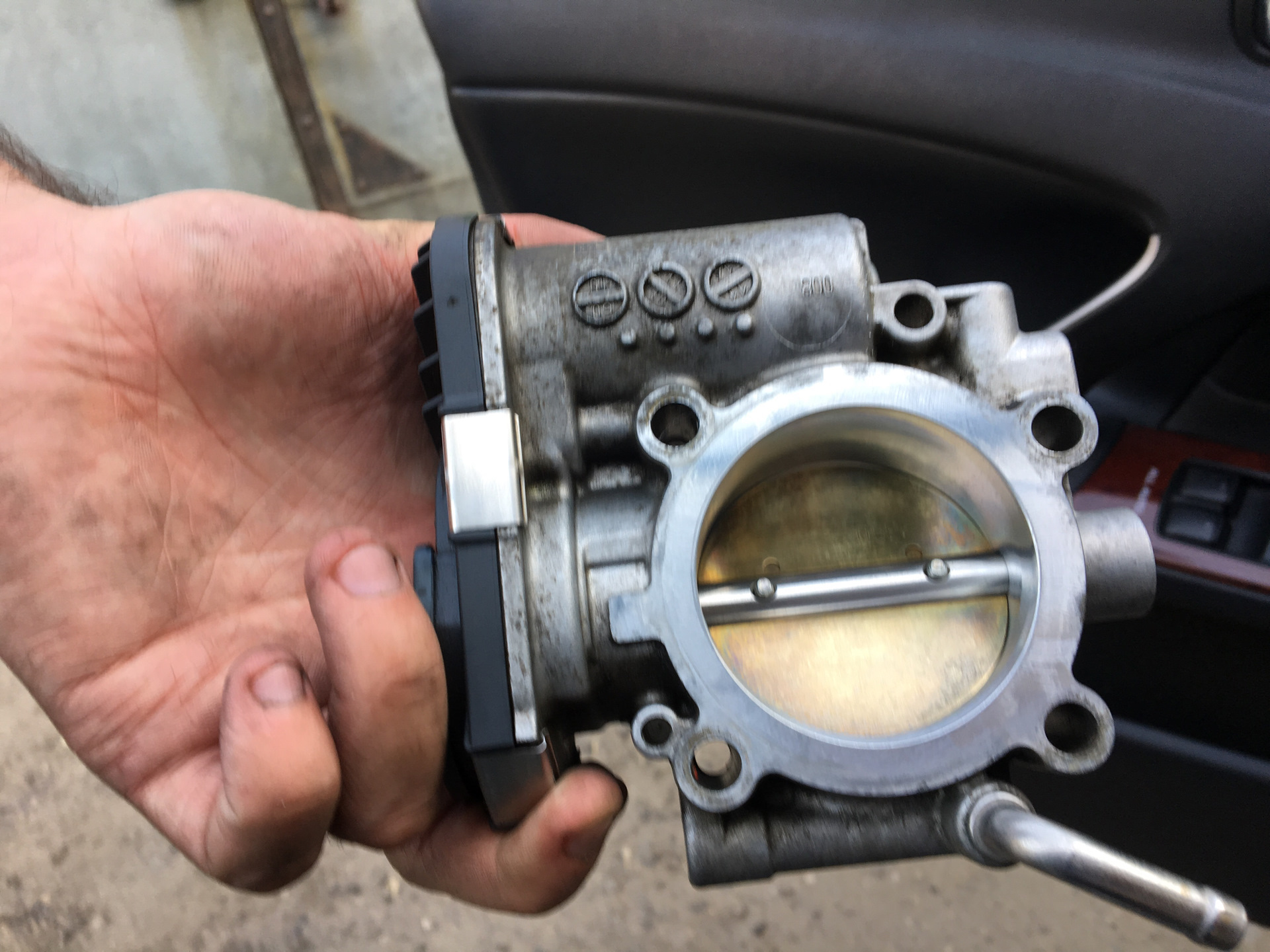

Вот что бывает, если долго не мыть дроссельную заслонку. Дроссель электронный, ручки вот они. Для тех кто не в курсе- дроссель должен быть закрыт.

В этом случае хозяин до того запустил автомобиль (долгое время не обслуживал или экономил на всём), что дроссельная заслонка просто застыла в одном положении, и только специнструмент в виде мощной отвертки помог ей сдвинуться с места. Здесь только замена узла, отмыть не удалось…

Иноземцев Тимофей Александрович
(ник на форуме — tirim)
г. Подольск (Московская обл.)
+7 (925) 451-06-83
[email protected]
© Легион-Автодата


Как отрегулировать дроссельную заслонку и выставить угол положения?

На чтение 5 мин. Просмотров 1.7k.

Дроссельная заслонка представлена в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала.

Аналог современного автомобиля – это устройство из множества узлов и агрегатов. Отклонения в работе самого маленького составляющего может привести к достаточно серьезным проблемам. Датчик положения дроссельной заслонки (ДПДЗ) – это один из примеров такого типа составляющих. А регулировка дроссельной заслонки — это неотъемлемый элемент плановой диагностики любого автомобиля.

Дроссельная заслонка представлена в виде воздушного клапана, функциональная задача которого заключается в регулировке количества воздуха, попадающего к мотору. К принципиальным особенностям агрегата относится изменение сечения воздушного канала. При её открытом положении воздух спокойно движется по впускному коллектору. Датчик положения дроссельной заслонки, расположенный здесь, и определяет угол открытия. Эта функция осуществляется за счет его связи с блоком управления двигателя. Сигналы, поступающие от датчика, способствуют подаче команды от блока управления для увеличения количества впрыскиваемой горючей смеси. Таким образом, рабочая смесь обогащается, а работа мотора приближена к максимальным оборотам.

Его датчик включает два вида резисторов:

  • Однооборотный постоянный.
  • Переменный.

Сумма их сопротивления примерно равна 8 кОм. Опорное напряжение здесь подается на один из крайних выводов из контроллера, а второй вывод соединяется с массой. Благодаря этому сигнал поступает к контроллеру, информируя о нынешнем положении дроссельной заслонки. Значение напряжения импульса зависит от уровня положения элемента, стандартный интервал которого 0. 7 до 4 Вт.

Важно: открытое состояние агрегата свидетельствует об уровне давления во впускной системе автотранспорта аналогично атмосферному; при закрытом состоянии – это значение уменьшается к состоянию вакуума.

Типовое разнообразие

Всем известны два типа ДПДЗ:

  1. Образец с механическим типом привода.
  2. Агрегат с электрическим типом привода.
Датчик положения дроссельной заслонки

Первый тип внедряется автомобильном транспорте эконом-класса. Комплектация элементов объединена в отдельном блоке, который включает в себя следующие детали:

  • корпус;
  • дроссельную заслонку;
  • датчик;
  • регулятор холостого хода.

В качестве дополнения здесь также расположены патрубки, функциональная задача которых заключается в обеспечении работы систем улавливания паров бензина и вентиляции картера.

Корпус заслонки входид в состав системы охлаждения. Функциональная задача регулятора холостого хода заключается в поддерживании частоты вращения коленвала в закрытом положении заслонки при запуске либо прогреве двигателя. РХХ представляет собой шаговый электродвигатель и клапан. Функциональные задачи этих деталей в регулировке подачи воздуха, поступающего к системе впуска в обход.

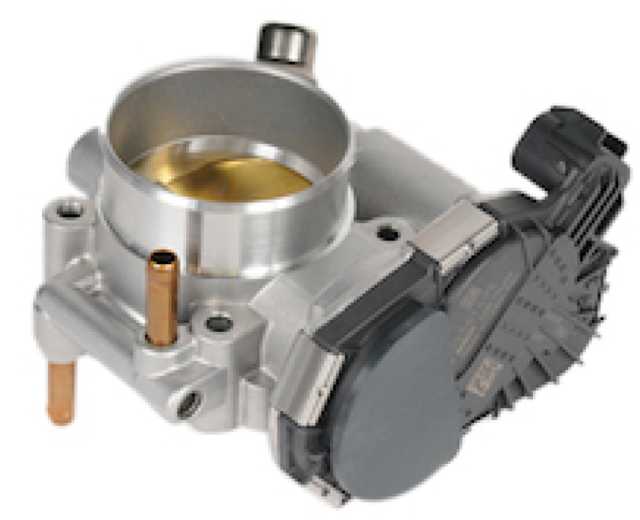

В современных условиях большинство заводов-производителей укомплектовывают машины заслонками электрического типа привода. Эти элементы характеризуются собственной электронной системой управления. Таким образом, на всех скоростных диапазонах и нагрузках машины обеспечивается оптимальная величина крутящего момента. К увеличению мощности и динамики владельцы получают снижение расхода топлива и уровня токсичности выхлопных газов.

Этот элемент включает в себя следующие механизмы:

  • Корпус.
  • Дроссельную заслонку.
  • Электродвигатель.
  • Редуктор.
  • Датчик положения дроссельной заслонки.
  • Возвратный пружинный механизм.
ДПДЗ

Отличия электрического типа заслонки

Основные функциональные различия:

  • Отсутствие механической связи между педалью газа и заслонкой;
  • Регулировка ХХ путем непосредственного перемещения заслонки.
  • Электронная система в силах самостоятельно повлиять на величину крутящего момента ДВС. Это возможно благодаря отсутствия жесткой связи между педалью газа и дроссельной заслонкой. Это условие сохраняется даже при нажатии водителем на акселератор.

Подобные функциональные изменения возможны благодаря работе датчиков входного типа блока управления и исполнительного устройства. Это устройство электронной системы управления дополнительно характеризуется датчиком положения педали акселератора, выключателем положения тормоза и сцепления. Благодаря всему этому блок управления двигателя успешно реагирует на сигналы датчиков, преобразуя их на модуль заслонки в управляющие действия.

Альтернативная замена

Иногда встречаются автомобили с параллельной установкой 2-х ДПДЗ. В функциональном смысле подобный монтаж никакой мощности не прибавит, но в случае выхода из строя одного агрегата бесперебойную работу осуществляет второй. Поэтому внедрение двух ДПДЗ осуществляется с целью повышения надежности работы модуля. Эти элементы могут быть как бесконтактного типа так и с контактом скользящего типа. В качестве дополнения такая конструкция модуля включает аварийное положение заслонки, которое действует благодаря возвратному пружинному механизму.

Характер неисправностей

Неисправности или неправильная регулировка заслонки могут проявляться в следующих особенностях:

  • неуверенный или затрудненный запуск двигателя;
  • повышенный расход топлива;
  • увеличенные обороты холостого хода;
  • провалы при наборе скорости;
  • дергания при переключении.

Регулировочные работы

Именно на заслонку приходится основной процент работы. В силу того, что заслонка участвует в подвижной работе мотора постоянно, её угол положения требует периодической регулировки. Обратите внимание, такой процесс достаточно кропотливый. Не избежать замены дроссельной заслонки, если её регулировка приводит к каким-либо отклонениям. Дабы избежать подобных казусов при замене, рассмотрим детально подробности правильной регулировки дроссельной заслонки.

Во-первых, отключите зажигание, чтобы привести дроссельную заслонку в закрытое положение. Во-вторых, отключите в датчике разъем, параллельно проверив наличие проводимости между клеммами. Уверьтесь в том, что напряжения отсутствует. Затем можно приступать к настройке и регулировке датчика. После этого необходимо прибегнуть к помощи щупа толщиной 0,4 мм. Применяется он путем расположения между рычагом и винтом параллельно с расположением прокладки корпуса дроссельной заслонки.

С помощью омметра (можно воспользоваться другим аналогичным прибором) необходимо убедиться в том, что здесь напряжение также отсутствует. Наличие напряжения говорит о неисправности датчика и его надобности в дальнейшей замене. При соблюдении условия отсутствия напряжения, приступаем к непосредственной регулировке датчика. Манипуляции следующие: поворачивайте привод дроссельной заслонки до тех пор, пока угол между клеммами не достигнет значения, равного техническим стандартам на имеющегося транспортного средства. По завершении работ убедитесь в том, крепко ли закручены винты на датчике. В процесс регулировки они могли разболтаться.

Дроссельная заслонка — Словарь автомеханика

Дроссельная заслонка (ДЗ), в сокращенном виде можно встретить просто дроссель – составная часть двигателя, с помощью которого происходит управление приходом воздуха во впускной коллектор. Само понятие дроссель иногда применяется некорректно. К примеру, в авиационной технике принято называть дросселем устройство, меняющее тягу ДВС, но корректное его название — рычаг тяги.

Устройство и работа дроссельной заслонки

В системе создается пониженное давление, и его изменение зависит от того, насколько у двигателя высоки обороты.

В результате открывания дроссельная заслонка регулирует приход воздуха и суммарный объём смеси, поступающие в цилиндры. Когда ДЗ открывается, в коллектор приходит большее количество воздуха, а форсунки, срабатывающие от сигналов устройства контроля, впрыскивают большее количество топлива.

В реальности ДЗ — это клапан, повышающий давление в системе до атмосферного, когда он открыт, и понижающий до вакуума, когда закрыт. Дроссельный узел устроен следующим образом: в корпусе-трубе смонтирована ось, а за её середину крепится заслонка округлой формы. ДЗ вращается на оси от привода. Поэтому поперечный разрез трубы, открытый для прохождения воздуха периодически возрастает и уменьшается.

В двигателях дизельного типа ДЗ отсутствуют. В них используется другой принцип – регулируемое поступление топлива.

В той конструкции, которая была изобретена для работы карбюраторных двигателей, привод ДЗ был механическим. Ось приводилась в движение тросом, прикреплённым к педали акселератора. Когда появились инжекторы, такая конструкция очень долго не претерпевала никаких изменений. И когда конструкторы разработали привод с электрическим двигателем, место педали заменила электронная система управления, которая подаёт в блок ДЗ управляющий сигнал.

Устройство дроссельного узла

ДЗ с механическим приводом довольно часто используется в недорогих авто, например, автомобили выпусков до 2003 года. Механическая дроссельная заслонка проста и дешева в изготовлении, и это гарантирует её применение почти уже 150 лет. Но современный электронный блок уже не повинуется воле водителя в полном объем, подобно в случае с механической ДЗ. Водитель может регулировать количество бензина и воздуха, попадающих в двигатель при помощи несколько датчиков:

  • положения ДЗ;
  • положения педали газа;
  • датчик-выключатель на педалях сцепления и газа и т. п.

Датчики и устройство электронного контроля вместе с электроприводом ДЗ дают возможность оптимально управлять расходом топлива в различных режимах движения, а также и поддерживать на определённом уровне холостой ход двигателя.

Наиболее часто встречающиеся неисправности

Основную неисправность дроссельной заслонки вызывает сам атмосферный воздух проходящий через неё при работе ДЗ. Во время движения мельчайшие частицы пыли могут проникать даже через превосходный воздушный фильтр. Также загрязнение может вызывать и масляная пыль, проникающая через систему вентиляции картера. Пыль и масло смешиваются и образуют на ДЗ достаточно твёрдый налет. Со временем этот налёт покрывает края пластины, и ДЗ перестает закрываться до конца. По причине загрязнения дроссельной заслонки автомобили наиболее часто попадают в ремонт.

Типичные признаки загрязнения ДЗ:

    Частая причина неправильной работы узла дроссельной заслонки — загрязнение заслонки.

  1. трудности запуска двигателя;
  2. нестабильный холостой ход;
  3. рывки при движении, когда скорость меньше 20 км/ч.

Способы устранения неисправностей

Обычно все проблемы с дроссельным узлом решает чистка дроссельной заслонки. Чтобы очистить ДЗ, обычно можно просто отсоединить патрубок воздушного фильтра. После этого нужно брызнуть на ДЗ аэрозолем для очистки карбюраторов или инжекторов. Данное вещество растворит налёт. И после этого налёт можно удалить простой ветошью или бумажной салфеткой.

Чтобы решить более серьёзные неисправности, нужно снять узел дроссельной заслонки, затем извлечь резиновые уплотнители и снова побрызгать этим же аэрозолем. Если ДЗ механическая, и в ней не предусмотрена встроенная электроника, то будет разумно опустить ее на ночь в сосуд с бензином.

Стоит помним что прежде чем чистить дроссельный узел нужно убедится в том что чистка ему не навредит, поскольку есть заслонки которые категорически противопоказано чистить!

На любой СТО можно почистить ДЗ довольно быстро и относительно недорого.

Стоимость работы может зависеть от её сложности и степени загрязнения системы.

Если же проблема с дросселем касается не механического управления, а электронного, то проблемы решаются после диагностики, возможно неисправность ДЗ решится после настройки или замены датчика положения дроссельной заслонки.

Связанные термины

Что дает чистка дроссельной заслонки и как настроить дроссель — Auto-Self.ru

Дроссельная заслонка или дроссель является узлом, который служит для регулировки количества воздуха, попадающегося в цилиндры ДВС. От степени нажатия на педаль акселератора будет зависеть то, насколько сильно открывается указанная заслонка. На современных инжекторных авто электронный блок управления двигателем (ЭБУ) определяет положение дроссельной заслонки и объем поступающего в силовой агрегат воздуха при помощи датчиков, после чего подает управляющий сигнал на форсунки/бензонасос для подачи необходимого количества топлива, которое будет пропорционально количеству поступающего воздуха.

Рекомендуем также прочитать статью о том, что такое система электронного управления двигателем (ЭСУД). Из этой статьи вы узнаете о назначении, конструктивных особенностях и принципах работы данной системы.

Чистка дроссельной заслонки на инжекторе бензинового мотора, а также чистка дроссельной заслонки на дизеле является необходимой процедурой, так как загрязнение данного узла приводит к нестабильной работе двигателя. При загрязненном дросселе силовой агрегат может неровно работать на холостом ходу, обороты плавают, реакции на нажатие педали газа могут быть замедленными, увеличивается расход топлива, возникают провалы при разгоне и т.п. В нашей статье мы поговорим о том, что предполагает чистка дроссельной заслонки самостоятельно, как правильно отрегулировать дроссельную заслонку (настройка дроссельной заслонки, обучение, адаптация), а также какую жидкость для чистки дроссельной заслонки нужно использовать.

Загрязняется дроссельная заслонка: причины

В процессе эксплуатации автомобиля загрязнения дросселя является неизбежными. При этом на исправном ДВС даже без регулярной очистки грязь, которая приводит к определенным проблемам, возникает к 25-40 тыс. км. пробега. Процесс может быть ускорен по следующим причинам:

  1. Использование воздушных фильтров низкого качества или потеря герметичности во впуске. Например, достаточно того, чтобы в корпусе воздушного фильтра появилась трещина или возникли дефекты патрубка для подачи воздуха.
  2. Еще одной причиной ускоренного загрязнения дросселя считается система принудительной вентиляции картерных газов. Некоторые модели авто с указанной системой устроены так, что газы из картера вместе с частичками моторного масла подаются не во впускной коллектор, а в патрубок, по которому подается воздух. Указанный патрубок находится как раз перед дросселем. Определенное количество масла задерживается маслоуловителем, в то время как остатки накапливаются на заслонке.

В результате по причине налипшего масла и пыли заслонка плохо закрывается, устройство может подклинивать. Именно поэтому заслонку рекомендуется чистить в целях профилактики каждые 10 тыс. км, то есть во время плановой замены масла и фильтров.

Средство для чистки дроссельной заслонки

Для того чтобы почистить дроссельную заслонку, отлично подойдет средство для чистки карбюратора (так называемый «карбиклинер»). Данные составы позволяют эффективно отмыть грязь и отложения всего за несколько минут. Чистка дроссельной заслонки предпочтительна со снятием, что позволяет отмыть отложения, после чего они не окажутся в цилиндрах двигателя. После нанесения очистителя необходимо воспользоваться мягкой кисточкой или щеткой, которой аккуратно снимаются остатки грязи, затем дроссельный узел дополнительно продувается воздухом из компрессора.

Рекомендуем также прочитать статью о том, как выбрать лучшее средство для очистки карбюратора. Из этой статьи вы узнаете об основных особенностях, требованиях и рекомендациях во время подбора составов для очистки карбюраторов, дроссельной заслонки и т. д.

После чистки дроссельной заслонки плавают обороты

Итак, казалось бы, вся процедура окончена. Заслонка была прочищена очистителем, воздушный фильтр заменен на новый, датчики обратно подключены, то есть все собрано и затянуто. Теперь можно переходить к запуску двигателя. Если мотор заводится после чистки дроссельной заслонки и дальше нормально работает, тогда процедуру можно считать успешной.

Следует добавить, что так бывает не всегда. Многие сталкиваются с тем, что после чистки дроссельной заслонки высокие обороты двигателя держатся постоянно и не падают.  Также многие водители замечают, что после чистки дроссельной заслонки увеличился расход топлива. Вероятной причиной может быть ошибка в подключении какого-либо датчика при обратной сборке, но это случается редко.

Чаще всего после очистки дроссель нужно также дополнительно калибровать и настраивать, о чем знают не все или делают это неправильно. Другими словами, большие обороты ХХ после чистки дроссельной заслонки являются наглядным примером и одновременно ответом на распространенный вопрос, нужно ли обучать дроссельную заслонку после чистки данного узла. Давайте разбираться.

Начнем с того, что чистую дроссельную заслонку в ряде случаев действительно нужно адаптировать (обучать). Обычно адаптация заслонки дросселя чаще необходима тогда, когда перед этим производилась чистка электронной дроссельной заслонки. С механической заслонкой проблем меньше, но они тоже имеются. В системах с электронным дросселем ЭБУ самостоятельно выставляет положение заслонки, в механических системах происходит выставление регулятора холостого хода.  Если проще, после снятия слоя грязи положение очищенной заслонки меняется, но ЭБУ об этом не знает и продолжает подавать топливо в соответствии с предыдущими параметрами до чистки. Для решения задачи необходимо выставить обороты ХХ при помощи диагностического оборудования, так как имеется возможность сбросить предыдущие параметры.

Также можно попробовать обучить дроссель вручную. Простейшим способом обучения без диагностического оборудования или сканера для адаптации является откручивание минусовой клеммы с АКБ от нескольких секунд до 10 минут (в зависимости от марки и модели авто). Это позволяет сбросить настройки, то есть выполняется сброс имеющейся адаптации и возврат к заводским настройкам. После подсоединения клеммы к аккумулятору и повторного запуска ДВС холостые обороты должны стабилизироваться.

Отметим, что подобный способ работает на ограниченном числе автомобилей. В подобном случае можно воспользоваться еще одной возможностью обучить дроссельный узел без компьютера. Данный способ подходит для целого ряда ТС различных производителей. Рассмотрим такую адаптацию на примере японского авто марки Ниссан.

  • Сначала мотор нужно прогреть до рабочей температуры, после чего следует заглушить двигатель.
  • Далее понадобится выждать 5-10 секунд, затем включить зажигания на 3 секунды.
  • Теперь на педаль газа нужно нажать до упора и сразу отпустить. Это делается 5 раз, нужно успеть за 5 секунд (одно нажатие в секунду). Интервал следует засекать по секундомеру, чтобы не сбиваться.
  • После последнего нажатия следует подождать 7 сек., после чего педаль газа снова нажимается «в пол»  и удерживается в таком положении до того момента, пока на приборной панели не начнет моргать «чек», а далее эта лампочка загорится постоянно.
  • После момента, кода check стал постоянно гореть, нужно выждать еще 3 секунды. Теперь педаль газа можно отпускать.
  • Далее двигатель нужно завести, холостые обороты должны прийти в норму.

Добавим, что во время проведения такой адаптации дроссельной заслонки важно точно выдерживать время на каждом этапе, а также укладываться во все временные отрезки. В этом случае можно говорить об успешном проведении обучения. Также рекомендуется уточнить особенности и возможность ручной адаптации для конкретной модели авто.

После чистки дроссельной заслонки загорелся «чек»

На некоторых автомобилях заслонка имеет напыление, так как покрыта специальной молибденовой краской, нанесенной по периметру заслонки. Если чистить заслонку слишком активно, тогда существует риск удаления этого покрытия. Без него нормальная работа дросселя нарушается. Краску можно приобрести отдельно, после чего покрытие следует восстановить. Еще одним нюансом может быть естественный износ дроссельной заслонки, то есть поверхность изнашивается сама по себе с учетом того, что происходит открытие и закрытие. На торцах скопившаяся грязь стачивает заслонку, после чего появляется зазор. До очистки зазор забит отложениями, но после их удаления выработка немедленно дает о себе знать.

Если зазор большой, тогда в работе управляющих систем регулировки холостого хода происходит сбой. В норме чрез заслонку, которая находится в закрытом положении, идет небольшое количество воздуха. Воздух также в минимальном количестве проходит чрез небольшой зазор, который имеется между торцами «пятачка» и стенками дроссельного узла. Такой воздух учитывается ЭБУ во время регулировки ХХ, регулятор ХХ выставляет нужный шаг и обороты все равно поддерживаются в заданных пределах.

Такова упрощенная схема работы регулятора холостого хода, который сильнее перекрывает или больше открывает канал для подачи воздуха на холостых и поддержания работы ДВС на заданных оборотах. А теперь давайте представим, что через увеличенный зазор между заслонкой и стенками идет слишком много воздуха. Вполне очевидно, что обороты холостого хода будут увеличены. ЭБУ в свою очередь будет через регулятор ХХ осуществлять попытки удержания оборотов в заданных пределах. Другими словами, на РХХ будет подан сигнал, в результате чего количество шагов будет уменьшено для подержания, например, 800 об/мин.

Другими словами, РХХ условно уменьшит количество шагов с 25 до 5, после чего обороты станут нормальными. Такая корректировка будет возможна до того момента, пока остается запас по количеству шагов регулятора.  Если же регулятор полностью перекроет канал, то есть выставит шаги в положение ноль, а обороты все равно будут на отметке около 1000 об/мин, тогда ЭБУ определит ошибку дроссельного узла и на приборной панели загорится «чек». Фактически, блок управления выявит ошибку системы регулировки холостого хода. В этом случае неисправным может оказаться не только регулятор, но и сама заслонка, что приводит к необходимости замены заслонки или сразу всего дроссельного узла.

Поделитесь с друзьями в соц. сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Карбюраторы мотоциклетного типа. Диффузор и дроссельная заслонка / Хабр

Здравствуйте, уважаемые читатели. Настало время публикации очередной части статьи про карбюраторы малолитражных двигателей.

Мы уже полностью рассмотрели главную дозирующую систему.

Сегодня рассмотрим особенности конструкций диффузора и дроссельной заслонки.



Большинство карбюраторов мотоциклетного типа имеют в своей основе диффузор переменного сечения и дозирующую иглу. Управление сечением диффузора осуществляется с помощью дроссельной заслонки цилиндрической или плоской формы. Дроссельная заслонка скомпонована с дозирующей иглой. Получается, что регулирование подачи топлива осуществляется одновременно с изменением сечения диффузора. Подробнее об управлении сечением рассказано в этой публикации.

Пропускная способность диффузора


Диффузор — один из основных элементов карбюратора. К определяющим параметрам диффузора относится его диаметр. Выбор диаметра строго зависит от требований, предъявляемых к двигателю. Численные значения диаметра диффузора и других важных параметров изначально определяют исходя из инженерной практики и опыта проектирования различных мотоциклов и двигателей к ним. Окончательный подбор диаметра осуществляется при испытаниях на двигателе.

К примеру, малокубатурные двухтактные двигатели, применяемые на мопедах и скутерах, оснащаются карбюраторами с диаметром диффузора от 12 до 14 мм. На 125-кубовых спортивных двигателях используются диффузоры с диаметром от 36 до 40 мм. На гоночных двигателях с золотниковым газораспределением можно встретить карбюраторы с еще большим диффузором. Такая тенденция связана с тем, что диаметр диффузора определяет максимальную пропускную способность главного воздушного канала, т.е. — максимальное наполнение цилиндра. Чем бóльшую мощность предполагается развить, тем больше должен быть диффузор, так как он будет оказывать меньшее сопротивление потоку смеси.

Однако большой диаметр диффузора делает двигатель менее приемистым, так как ухудшает распыление топлива в режимах малых и средних нагрузок. Для двигателей, работающих в широком диапазоне оборотов, приемистость важнее максимальной мощности. В таком случае применяются карбюраторы с диффузором небольшого сечения, что позволяет улучшить истечение топлива за счет большего разрежения.

Чтобы увеличить пропускную способность, не меняя диаметр диффузора, применяют специальные вставки для исключения ступенчатого изменения сечения на пути потока воздуха, снижая тем самым паразитные завихрения.

Форма диффузора


После определения площади сечения необходимо определить форму, которой будет ограничена эта площадь.

Для спортивных и других высокопроизводительных двигателей, у которых первостепенен режим максимальной мощности, предпочтительна круглая форма. Круг — это фигура с наименьшим периметром среди прочих фигур одинаковой площади, поэтому стенки диффузора круглой формы оказывают наименьшее сопротивление воздушному потоку.

На двигателях, где важно плавное управление мощностью, применяются карбюраторы с овальным сечением диффузора. Встречаются и более сложные формы, например, форма «щита», как прозвали ее инженеры Dellorto — дальнейшая эволюция овальной формы.


Формы диффузоров: a — овальная форма, b — форма «щита»

Как уже было упомянуто, при малом диаметре диффузора двигатель обладает лучшей приемистостью за счет поддержания высокой скорости воздушного потока в карбюраторе. При небольших подъемах дроссельной заслонки овальный профиль образует меньшее сечение. В этом случае карбюратор работает так, как будто имеет диффузор меньше, чем есть на самом деле. У карбюраторов в форме щита на малых подъемах площадь сечения еще меньше в сравнении с просто овальной. Это делает двигатель еще более отзывчивым на изменение положения ручки газа, что бывает очень важно для некоторых моторов с автоматической трансмиссией.

Сложная форма диффузора позволяет улучшить качество смеси на неустановившихся режимах, не ухудшая наполнение цилиндра при полностью открытом дросселе, так как на полном подъеме площадь увеличивается до рассчитанной на режим максимальной мощности. Помимо этого, сложная форма диффузора позволяет расширить диапазон рабочих оборотов и делает управление мощностью более прогнозируемым для водителя.

Таким образом, можно утверждать, что наполняемость цилиндра в основном определяется диаметром диффузора и формой его сечения (как в поперечной, так и в продольной плоскости). Также на наполняемость влияет форма входного устройства карбюратора и геометрические параметры смесительной камеры.

Дроссельная заслонка


Дроссельная заслонка является регулирующим элементом карбюратора, соединенным с органом управления газом посредством гибкой связи. Она регулирует проходное сечение диффузора, перемещаясь перпендикулярно к оси главного воздушного канала. Во многих моделях карбюраторов дроссельная заслонка представляет из себя цилиндр, перемещающийся на скользящей посадке внутри корпуса карбюратора.

Даже в карбюраторах с постоянным разрежением (в литературе встречается термин — с постоянной скоростью потока), в которых дроссельная заслонка совершает вращательные движения, есть клапан, регулирующий сечение путем перпендикулярного перемещения к оси диффузора. Конструкция и принцип работы подобных карбюраторов будет рассмотрен позже, так как их особенности заслуживают отдельного раздела.

Дроссельные заслонки классифицируются по форме на цилиндрические и плоские (еще их называют шиберные — Термин является уместным, так как в соответствии с ГОСТ 24856-2014 «Арматура трубопроводная. Термины и определения» шиберная задвижка определяется как «параллельная задвижка, у которой запирающий элемент выполнен в виде пластины»). На рисунке ниже представлено сравнение размеров круглой и плоской заслонок. Плоская дроссельная заслонка создает меньше паразитных завихрений под собой за счет сокращения длины диффузора.


Общий вид круглой и плоской дроссельной заслонок. Цветом выделены направляющие отверстия для дозирующих игл по центру заслонок.

На следующем рисунке демонстрируется разница в длинах главных воздушных каналов при применении круглой и плоской заслонки. Видно, что у карбюратора с плоской дроссельной заслонкой канал короче, значит сопротивление потоку воздуха оказывается меньшее.


Сравнение длин главных воздушных каналов при цилиндрической и плоской заслонках

Диффузоры современных карбюраторов тщательно прорабатываются для уменьшения паразитных завихрений в местах сопряжения дроссельной заслонки с корпусом карбюратора. Например, на рисунке ниже под буквой a изображен карбюратор Dellorto серии VHSD (Например, обозначение PH в серии карбюраторов Dellorto расшифровывается как P (Piston) — цилиндрическая дроссельная заслонка, H (Horisontal) — горизонтальная ориентация продольной оси главного воздушного канала. Буква V (Valve) в названии других линеек (например VHSD) обозначает наличие плоской дроссельной заслонки), в диффузоре которого видны два тонких направляющих паза по которым, как гильотина, перемещается дроссельная заслонка.

А на рисунке под буквой b демонстрируется дроссельная заслонка карбюратора серии VHSB, установленная в специальный «стаканчик», который служит направляющей для ее перемещения. Заслонка в сборе со стаканчиком устанавливается в цилиндрическое посадочное место корпуса карбюратора.


a — направляющие для перемещения дроссельной заслонки, b — стаканчик-направляющая для дроссельной заслонки.

Дроссельная заслонка карбюраторов с дозирующей иглой как плоская, так и цилиндрическая имеет скос, который влияет на смесеобразование при малых подъемах дросселя. Заслонка с небольшим скосом обогащает смесь вплоть до 1/4 подъема дросселя, но, если смесь слишком богатая, можно взять заслонку с большим скосом. Следует иметь в виду, что даже небольшое изменение этого регулировочного параметра может существенно сказаться на смесеобразовании.


Дроссельные заслонки с различным скосом

Паразитные эффекты


В карбюраторах четырехтактных двигателей может наблюдаться эффект залипания дроссельной заслонки в закрытом состоянии из-за очень сильного прижимного действия низкого давления во впускном тракте. Для уменьшения этого эффекта, а также предотвращения быстрого износа, приводящего к паразитному подсосу воздуха, поверхность покрывается хромом для увеличения твердости и гладкости (рисунок ниже под буквой a).

Этот же эффект вынуждает применять весьма жесткие возвратные пружины для обеспечения закрытия дроссельной заслонки. Однако, поскольку жесткость пружины определяет усилие на ручке газа со стороны водителя, следует стремиться к минимизации трения между заслонкой и корпусом. Например, на рисунке ниже под буквой b представлена хромированная дроссельная заслонка с возвратной пружиной спортивного карбюратора линейки VHSD. Видно, что применена пружина весьма скромных размеров, но ее усилия вполне достаточно для закрытия дросселя, так как хромовое покрытие заслонки существенно снижает трение о корпус.


a — хромированные дроссельные заслонки, b — дроссельная заслонка с возвратной пружиной

Ранее мы отмечали преимущества плоской дроссельной заслонки, но и она не лишена недостатков. Плоская дроссельная заслонка вносит трудности при размещении переходного отверстия системы холостого хода. Это отверстие (отверстия) необходимо для подачи топлива в момент, когда отверстие малых оборотов холостого хода уже не может подавать требуемое количество топлива, а главная дозирующая система еще не включилась в работу. В технологическом цикле изготовления карбюратора эти отверстия сверлят после обработки главного топливного колодца и, для должного функционирования, располагают чуть дальше кромки дроссельной заслонки. При плоском дросселе отверстия располагаются очень близко к распылителю, что усложняет компоновку. Но, несмотря на это, карбюраторы с плоским дросселем являются наиболее совершенными в своей конструкции.

Продолжение следует…

Чистка дроссельной заслонки: зачем и как | SUPROTEC

Почти каждый водитель слышал от работника автосервиса такую фразу: «нужна чистка заслонки дросселя». Технически подкованные автолюбители сразу понимают, о чем речь. Остальным вкратце поясним, что это за деталь, какую функцию выполняет. Затем все вместе рассмотрим, зачем ее чистить и как лучше выполнить эту операцию.

Принцип работы дросселя инжекторного двигателя

Основная идея применения инжектора заключается в том, чтобы впрыскивать в двигатель строго дозированные порции топлива в смеси с воздухом. Соотношение количества горючего к воздуху называется степенью обогащения. За подачу топлива отвечает насос, а воздух всасывается из атмосферы через воздуховод с фильтрующей системой. При чем здесь чистка дроссельной заслонки? Сейчас разберемся.

На малых нагрузках в двигатель подается обедненная смесь, которая, сгорая, дает относительно немного энергии. Для выполнения малой работы достаточно небольшой мощности. Двигателю нужно относительно мало воздуха, чтобы сжигать небольшие порции горючего.

При возрастании нагрузок в двигатель подается больше топлива, чтобы развить максимальную мощность. Чтобы обогащенная смесь сгорала полностью, требуется достаточное количество кислорода. Таким образом, надо регулировать подачу воздуха. Вот за это и отвечает дроссельная заслонка.

Когда поршень двигается вниз, объем цилиндра увеличивается, в системе воздухозабора создается разрежение. Воздух из атмосферы засасывается в камеру сгорания и смешивается с впрыскиваемым топливом. Порция топлива дозируется насосом, а количество воздуха – сечением воздуховода. Именно дроссель регулирует площадь сечения воздуховода. По сути этот узел контролирует поступление воздуха в двигатель.

Почему и когда требуется чистка дроссельной заслонки карбюраторного двигателя?

Первая причина засорения дросселя – некачественный бензин. Это очень частая причина, по которой требуется чистка дроссельной заслонки. Различные присадки, добавленные с целью увеличить октановое число горючего, выпадают в осадок. Эта грязь рано или поздно попадает в дроссель и превращается в нагар.

Второй фактор – на заслонку попадают микрочастицы моторного масла, которые проникают через систему вентиляции картерных газов. К масляной пленке прилипают мелкие частицы, попадающие в воздуховод из атмосферы. Гуща из масла и пыли мешает нормальному движению заслонки, что неизбежно сказывается на работе двигателя.

Третья причина – засорившийся фильтр топлива. Куски грязи с фильтрующего элемента, который вовремя не заменили новым, попадают в топливную систему. Есть большая вероятность, что грязь из фильтра попадет на дроссельную заслонку. Если дроссель засорен, заслонка не может двигаться так, как рассчитывали инженеры. На малых углах открывания воздуха критически мало, из-за этого топливо даже не воспламеняется – двигатель глохнет.

Четвертый фактор – запыленность воздуха. Это достаточно частая причина, из-за которой требуется чистка дроссельной заслонки «Форда», ВАЗа или любого другого автомобиля. Пыль попадает в дроссель либо через неисправный воздушный фильтр, либо в результате повреждения воздуховода. Мелкие частицы мешают нормальному движению заслонки.

Если пренебрегать чисткой дроссельной заслонки

Если пренебрегать чисткой заслонки, точно регулировать сечение воздуховода не получится. Скопившаяся в этом узле грязь будет мешать крышке, как открываться, так и закрываться в расчетном диапазоне.

Теперь понятно, почему многие водители отмечают, что после чистки дроссельной заслонки как рукой снимает многие проблемы. Примеры неисправностей, обусловленных загрязнением дросселя:

  • двигатель запускается с трудом;
  • на холостом ходу обороты плавают;
  • мотор работает неровно, рывки при переключении передач;
  • проваливаются обороты вплоть до полной остановки двигателя.

Правильная работа дроссельной заслонки после чистки позволяет точно дозировать объем воздуха, поступающего в двигатель. Таким образом достигается момент, когда степень обогащения топливовоздушной смеси оптимальна.

Как чистить дроссельную заслонку

Наиболее удобный вариант – обратиться в автосервис. Только нужно выбирать проверенную организацию, мастерам которой вы доверяете. Определить, насколько добросовестно выполнена чистка дроссельной заслонки, не сняв ее, практически нереально. Вам придется верить мастеру на слово, или лично наблюдать за выполнением этой операции.

Заказ услуги в автомастерской

Традиционно чистку дроссельной заслонки ВАЗ или любого другого автомобиля выполняют, полностью снимая узел. В автосервисе эту работу выполняют квалифицированные мастера. Как правило, применяются специальные средства для очистки карбюратора. Главное – удалить всю грязь.

Чистка дросселя своими руками

Если решили выполнить чистку заслонки самостоятельно, придется разобрать систему подачи воздуха в двигатель. Первым делом нужно снять минусовую клемму аккумулятора. Следующий шаг – аккуратно снять хомуты и убрать патрубок, ведущий от воздушного фильтра к дросселю. Далее нужно выкрутить болты крепления дроссельной заслонки. Теперь нужно отсоединить разъем датчика положения ДЗ.

На демонтированный дроссель распыляем средство для очистки карбюратора. Затем нужно ветошью удалить всю грязь. Действие необходимо выполнять до тех пор, пока металл не станет светлым. Только не трите деталь жесткой щеткой и не применяйте абразивные порошки!

Чистку дроссельной заслонки необходимо выполнять каждые 30-40 тыс. км пробега. Еще через каждые 10-15 тыс. км пробега рекомендуется делать профилактическую очистку узла, не снимая его с автомобиля.

Чтобы выполнить эти процедуры нужно обладать некоторыми знаниями и умениями. В противном случае вы рискуете усугубить проблему. Неумелые действия приведут к тому, что придется просто покупать новый узел.

Например, чистка дроссельной заслонки «Ниссан» и «Митсубиси» должна выполняться с особой осторожностью. Если по незнанию вместе с грязью удалить специальный защитный слой из молибдена, герметичность нарушится – дроссель будет пропускать больше воздуха. Другая проблема – плавность хода заслонки нарушится, она будет двигаться рывками. Придется покупать новое устройство. Узел с такой неисправностью не подлежит восстановлению.

Средства «Супротек» – самый простой способ чистки дроссельных заслонок

Существует более простой способ чистки заслонки дросселя своими руками. Не нужно ничего разбирать. Достаточно залить специальное средство прямо в бензобак, чтобы запустить процесс очистки. Вы ездите в своем обычном режиме, а система подачи воздуха очищается. Только не забывайте периодически добавлять состав в горючее.

Это средство можно использовать на любом автомобиле. Оно одинаково эффективно выполняет чистку заслонки на ВАЗе, «Форде», «Ниссане» или автомобиле любой другой марки. Заодно средство чистит инжектор, форсунки и другие элементы топливной системы авто.

Читать подробнее про объединение брендов СУПРОТЕК и Апрувед…

Подобными характеристиками обладают очистители топливной системы Suprotec, а также мягкие очищающие присадки к горючему «Супротек Апрохим» SGA (для бензина) и SDA (для дизеля). Эффективность средств от фирмы «Супротек» подтверждена испытаниями в Национальном Исследовательском Технологическом Университете МИСиС.

Как работают очистители и мягкие присадки Suprotec

Очистители «Супротек Бензин» и «Супротек Дизель» обладают ярко выраженным действием. Они эффективно удаляют любые отложения в топливных насосах, топливопроводах и других компонентах системы подачи топлива. Отлично подходят для разовой чистки заслонок автомобилей любой марки. Для ежедневного применения не подходят из-за высокой агрессивности – возможно повреждение компонентов двигателя.

Присадки в топливо «Супротек Апрохим» SGA и SDA действуют более мягко, чем очистители. Эти составы можно использовать длительное время. Производитель рекомендует использовать их как профилактическое средство, которое не позволяет отложениям скапливаться на заслонке дросселя. Suprotec предупреждает проблему, не дает ей шансов.

Многие владельцы автомобилей в России и ближнем зарубежье на личном опыте убедились в эффективности очистителей и присадок «Супротек». Применение этих составов позволяет выполнять чистку дроссельных заслонок автомобилей «Форд», «Ниссан», ВАЗ и других марок, просто добавляя их в топливный бак.

Дроссельная заслонка — Большая химическая энциклопедия

Оборудование, обычно связанное с циогенными системами, включает теплообменники, компрессоры, расширители, дросселирующие клапаны и … [Pg.1130]

Негерметичные клапаны также являются причиной эрозии. Большинство проблем с эрозией и коррозией турбин возникает из-за повреждений, которые возникают, когда агрегат не работает. Неплотная утечка пара в турбину приведет к конденсации пара внутри турбины, а соль из котловой воды осядет на внутренних поверхностях и вызовет точечную коррозию даже лопастей из нержавеющей стали.Должны быть два клапана со сливом между ними, то есть запорный клапан на коллекторе и открытый слив на линии, прежде чем он достигнет закрытого дроссельного клапана отключения. [Pg.2506]

Рассмотрим рисунок 6.42 с типичными кривыми Q-Hj при разных скоростях и различных сопротивлениях системы, создаваемых дроссельной заслонкой. Точка A относится к номинальному нагнетанию при номинальной скорости и напору, когда дроссельная заслонка полностью открыта. Давайте рассмотрим условие, при котором разряд должен быть уменьшен, скажем, до 0,67 0…. [Стр.135]

Пусковой поток в детандер рассчитан на подачу от нагнетания компрессора через дроссельную заслонку и охладитель. Инженеры-технологи Solvay провели тщательное исследование характеристик продувочного клапана компрессора и пускового клапана детандера. Основываясь на этих расчетах, пусковой охладитель и клапан были рассчитаны на подачу минимально необходимого потока на колесо расширителя. [Pg.456]

Минимальная длина прямой трубы требуется для расходомеров и для некоторых измерений давления.Выпрямители и / или выравниватели потока следует использовать вблизи дроссельных клапанов и колен, как показано на Рисунке 20-1. [Pg.694]

Последним элементом является всасывающий дроссельный клапан, который уменьшает поток воздуха в компрессор. [Pg.361]

Повышение технологического давления сверх установленного значения приведет к тому, что сигнал достигнет всасывающего дроссельного клапана и закроет клапан, чтобы снизить давление на входе. [Pg.361]

Чтобы избежать необходимости измерения скоростного напора, трубопровод контура должен иметь такой размер, чтобы иметь скоростное давление менее 5% статического давления.Условия потока при требуемой перегрузочной способности следует проверять на предмет критического падения давления, чтобы гарантировать, что клапаны имеют соответствующий размер. Для простоты управления газоохладитель контура обычно размещается после выпускного дроссельного клапана. Следует внимательно следить за тем, чтобы в охлаждающих трубках не возникло дросселирование. Другая причина для беспокойства — это более холодная теплоемкость и / или приближающаяся температура охлаждающей воды. Проверка этих элементов, особенно с учетом ожидаемых условий окружающей среды -… [Pg.422]

Чтобы свести к минимуму влияние накопления отложений на штоки клапанов отключения или отключения и дроссельные клапаны, конструкция с закрытием от тяги является закрытой. предпочтительнее.Хотя это несколько дороже, желательна дополнительная функция закрытия с гидравлическим приводом, особенно для больших размеров. [Pg.479]

Паровая турбина, 53, 146, 282-92, 179 противодавление, 282 лопастных отложения, 479 конденсация, эффективность 282, отбор 288, индукционный тип 282, допуск 282, рейтинг 288, надежность 290, 478 переменных выбора, 275, 285 оборотов, 278 ступеней потерь, 286 температур пара, 284 скорости пара, 288 отключение и дроссельный клапан. 479 Ступенчатая система разгрузки, 80 коэффициентов жесткости, 385 Стодола скольжения, 153, 155 Стоунволл, 186 Прямой лабиринт.герметичность, 532 … [Pg.551]

Также может быть установлен дроссельный клапан давления всасывания для защиты компрессора от слишком высокого давления всасывания. Обычно это дроссельная заслонка, которая устанавливается во всасывающий трубопровод. По мере увеличения расхода в компрессор клапан слегка закроется и будет поддерживать постоянное давление всасывания. Это автоматически ограничит расход до той скорости, при которой фактический объем газа равен объему, необходимому для цилиндра при выбранной настройке давления всасывания.Это не позволит давлению всасывания увеличиться, и цилиндр компрессора не сможет справиться с большей скоростью потока. [Pg.278]

Всасывающие дроссельные клапаны широко используются в газлифтных системах, чтобы минимизировать действие факельного клапана. При увеличении противодавления приток из газлифтных скважин уменьшается. Если всасывающий клапан отсутствовал, то, возможно, придется установить конусный клапан на низкое давление для защиты компрессора. С помощью всасывающего клапана можно установить факельный клапан на гораздо более высокое давление, немного ниже рабочего давления сепаратора низкого давления.Разница между давлением срабатывания всасывающего клапана и давлением срабатывания факельного клапана обеспечивает скачок газа и способствует равномерному потоку в компрессор. [Pg.278]

Регулятор скорости не исключает необходимости в рециркуляционном клапане, факельном клапане или дроссельном клапане на всасывании, но сводит к минимуму их использование. Клапан рециркуляции и дроссельный клапан всасывания увеличивают нагрузку на компрессор и, таким образом, увеличивают расход топлива. Факельный клапан приводит к прямой потере пластовых флюидов и, как следствие, к потере дохода.По этой причине регулирование частоты вращения двигателя рекомендовано -… [Pg.278]

Шаровые краны имеют ограниченную температуру из-за эластомерного материала, используемого в их седлах. Многие конструкции имеют вторичное седло металл-металл для обеспечения уплотнения в случае пожара. Шаровые краны не подходят в качестве дроссельного клапана, но могут использоваться при запуске и останове в частично открытом положении для сброса давления в систему или из нее. [Pg.427]

Поворотные дисковые затворы особенно полезны при работе с подтоварной водой низкого давления и в качестве дроссельных клапанов на входе в компрессоры.[Pg.432]

В этих специальных дроссельных клапанах используется мембрана из эластомера для ограничения или остановки потока (Рисунок 15-7). Они подходят для работы с жидким навозом и являются отличным клапаном для отвода песка. К сожалению, они не обеспечивают надежного принудительного отключения и должны быть установлены последовательно с шаровым или другим двухпозиционным клапаном, если требуется принудительное отключение. [Pg.435]

Рисунок 11-57. Сравнение энергетического потенциала турбодетандеров и дроссельных заслонок. (Используется с разрешения Bui.2781005601. Atlas Copco Comptec, Inc.) …
Турбодетандеры по многим конструктивным особенностям родственны центробежным компрессорам. Ключевым исключением является то, что турбина получает газ под высоким давлением для расширения и восстановления мощности до более низкого давления, что обычно сопровождается рекуперацией энергии от расширения. Например, приложения могут быть (1) воздухоразделительными установками (2) расширением и сжижением природного газа (для спуска газа в трубопроводе для замены дроссельных клапанов, если нет… [Pg.512]

Лучшая цена на дроссельную заслонку — Отличные предложения на дроссельную заслонку от мировых продавцов дроссельной заслонки

Отличные новости !!! Вы попали в нужное место для дроссельной заслонки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта дроссельная заслонка в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели дроссельную заслонку на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в дроссельной заслонке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести the throttle valve по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Дроссельная заслонка

, Стоковые Фотографии и Роялти-Фри Изображения дроссельная заслонка

, Стоковые Фотографии и Роялти-Фри Изображения дроссельная заслонка | Depositphotos®Под крышкой клапанов автомобиля в эффекте HDR Под крышкой клапанов автомобиля в эффекте HDR Масло хорошо после ремонта в грязи и лужах.Скважина после ремонта в грязи и лужах. Фрагмент машинного отделения старого паровоза. Скважина после ремонта в грязи и лужах. Скважина после ремонта в грязи и лужах. Скважина после ремонта в грязи и лужах. Скважина после ремонта. лужи. Нефтяная скважина после ремонта в грязи и лужах. Нефтяная скважина после ремонта в грязи и лужах. Насосная установка в качестве масляного насоса, установленная на скважине. Оборудование нефтяной скважины. Новосибирск / Россия 12 мая 2020 года, черный самодельный болотный багги, Крупным планом. двигатель, дроссель, радиатор.Поломка двигателя: загрязненная дроссельная заслонка старого автомобиля Насосная установка как масляный насос, установленный на скважине Насосный агрегат как масляный насос, установленный на скважине Скважина для поддержания пластового давления Насосный агрегат как масляный насос, установленный на скважине Электростанция на судне Насосная установка как масляный насос установлен на скважине Насосный агрегат как маслонасос установлен на скважинеКарбюраторЗадвижка на подземном газопроводе Крупный план двигателя, дроссельной заслонки, радиатора. Поломка двигателя: загрязнена дроссельная заслонка старого автомобиля Под крышкой клапанов автомобиля в эффекте HDR Насосная установка как масляный насос, установленный на скважине Насосный агрегат, как масляный насос, установленный на скважине масляный насос, установленный на скважине, двигатель гоночного автомобиля, насосный агрегат, как масляный насос, установленный на скважине, насосный агрегат, как масляный насос, установленный на скважине. Крупный план двигателя, дроссельной заслонки, радиатора.Поломка двигателя: загрязненная дроссельная заслонка старого автомобиля Насосный агрегат как масляный насос, установленный на скважине Насосный агрегат как масляный насос, установленный на скважине Насосный агрегат, как масляный насос, установленный на скважине Нагреватель Насосный агрегат как масляный насос, установленный на скважине в разобранном виде регулятор холостого хода Запасные части от регулятора холостого хода Новая оригинальная качественная дроссельная заслонка с электронным управлением подачей воздуха в двигатель на стальном фоне. Новые качественные оригинальные запчасти для ремонта современного автомобиля.Автосервис. Ремонт и чистка автомобильной дроссельной заслонки. Дроссель со следами горения и копоти на фоне набора инструментов для ремонта автомобилей Горизонтальный винтовой промышленный конвейер. Горизонтальный винтовой промышленный конвейер. Серия болтовых металлических фитингов и соединений, на большой трубе на базе промышленного насоса, дроссельная заслонка автоматического клапана двигателя, Линия жидкостей под высоким давлениемСерия металлических фитингов и соединений на болтах, на большой трубе на базе промышленного насоса, клапан дроссельной заслонки Фланцы системы трубопроводов и шибер.Старый масляный карбюратор на белом фонеОткрытые дроссели автомобильного карбюратора LadaNew Автомобиль электронный дроссель на белом фоне, Новосибирск / Россия, 12 мая 2020 года, черный самодельный болотный багги, Крупный план двигателя, дроссельной заслонки, радиатора. Поломка двигателя: загрязненная дроссельная заслонка старого автомобиляСтарые грязные детали автомобиля на белом фонеСовременный карбюратор К-68 производства ТайваняАвтомобильный двигатель воздухозаборник, фильтр и банка с очищающей жидкостью. Процесс очистки вот-вот начнется. Вырежьте вид воздушного клапана в системе впрыска топлива.Фланцы системы трубопроводов и задвижка. Ручка для открытия и закрытия ручного клапана на трубопроводе. Селективный фокус. Горизонтальный винтовой промышленный конвейер. Автомеханик в сером рабочем костюме держит выпускной коллектор с дроссельной заслонкой, снятой с автомобильного двигателя внутреннего сгорания. Оборудование нефтяной скважины. Защелка на подземном газопроводе. Оборудование нефтяной скважины. Скважина для добычи нефти и газа. Устьевое оборудование нефтяных скважин. Добыча нефти Процесс очистки грязной дроссельной заслонки ремонтные услуги автомобильный двигательДобыча нефти и газа.Устьевое оборудование нефтяных скважин. Добыча нефтиДобыча нефти и газа. Устьевое оборудование нефтяных скважин. Добыча нефтиДобыча нефти и газа. Устьевое оборудование нефтяных скважин. Производство масла

Дроссельный клапан — HAWE North America

Флюидлексикон

#ABCDEFGHIJKLMNOPQRSTUVWZ

Ткань materialsFail safeFail безопасное обнаружение positionFailure rateFast excitationFatigue strengthFault detectionFault codeFault diagnosticsFeed вперед Система controlFeedbackFeedback signalFeedback для непрерывного регулируемого движения valvesFeed circuitFeed heightFeed о наличии cylinderFieldbusFiller filterFilling pressureFilterFilter cartridgeFilter characteristicsFilter classFilter кумулятивного efficiencyFilter грязи loadFilter dispositionFilter efficiencyFilter elementFilter для масла removalFilter в главной conduitFilter installationFilter lifeFilter poresFilter selectionFilter размер Поверхность фильтраТкань фильтраФильтр с байпасным клапаномФильтрацияЭффективность фильтрации в целом Конечное устройство контроля Точное управление потоком ФитингиУстановка с коническим кольцомУстановка с фрикционным кольцомФиксированный поршневой двигательФиксированное программное управлениеФиксированная дроссельная заслонкаФлагПламенистойкие гидравлические жидкостиФланцевое соединениеФильтр на фланцеФланцевое крепление-форсункаФильтр-трубкаФланцевое крепление-форсункаСистема финикового цилиндра ttingsПлоские уплотненияФлис-фильтрФлисовый материалФлип-флопГрафик расхода / давленияФункция расхода / сигналаКоэффициент расхода Kv (значение Kv) клапанаКоэффициент расхода αDКлапан регулирования расходаКлапан регулирования расхода, 3-ходовой клапан регулирования расходаСхема расходаПрерывно регулируемые клапаныДелитель расходаДеление потокаПотери силыПоток в зазорахПоток в трубопроводахМонитор расхода в трубопроводах Скорость потока, зависящая от скорости потери давленияРасход / характеристика давленияСкорость потока / характеристическая кривая сигнала Усиление скорости потока Асимметрия скорости потока Разделение скорости потока Линейность скорости потока Процедура измерения скорости потока Процедура измерения скорости потока Пульсация скорости потока Диапазон требуемого потока Диапазон насыщения скорости потока Жесткость скорости потока Сопротивление потока Сопротивление потока фильтров Датчик потока с овальным ротором в сборе звукиПереключатель потокаПоточные клапаны Скорость потока в трубопроводах и клапанахТрение жидкости Датчик уровня жидкости Механика жидкости Стандарты мощности жидкости Энергетические системы с магистральным трубопроводом Жидкости Жидкость Технология Промывка системыПромывка силовой агрегат Давление промывкиПромывка насосаПромывочный клапан Тенденция к пенообразованию Последующий регулирующий клапан Последующая ошибка скорости Последующий контрольОтслеживание ошибкиОтслеживание за ногой Крепление стопы Силовая временная диаграмма Сила: импульс, сигнал: импульс, сила, плотность, сила, обратная связь, усиление, измерение EoForce, коэффициент умножения силы, датчик силы, A Предисловие к онлайн-версии Fluidlex v, Oikon + P bis Z «(технический глоссарий O + P» Гидравлическая технология от A до Z «) Эластичность формы Форма импульсов Прямой и обратный ходЧетырехходовой клапанЧетырехпозиционный клапанЧетырехквадрантный режимРабочие условияЧастотный анализЧастотный фильтрПредел частотыЧастотная модуляцияЧастотная характеристикаЧастотная характеристика для заданного входаФункциональный спектрФрикционное движениеФункциональные потериФрикционные условия диаграмма

Компенсация радиального зазораРадиально-поршневые двигателиРадиально-поршневой насосРадиально-поршневой насос с внешними поршнямиРампаГенератор рампыДиапазон рабочего давленияРапсовое маслоБыстрый ходБыстрый ход контуров Скорость подъема давленияСоотношение площадей поршня αСила реакции на контрольной кромкеРеакционная передачаЛегко биоразлагаемые жидкостиОпределение контрольного времени Реальное время удержания грязи Глушитель Регенеративный контур Регулятор Регулятор Регулятора с фиксированной уставкой Относительное колебание подачи δ Относительная амплитуда сигнала Съемный обратный клапан Давление сброса Сигнал отпускания Клапан сброса Дистанционное управление Повторная точность (воспроизводимость) Условия повторения ВоспроизводимостьПерепрограммируемое управлениеТребуемая степень фильтрацииПрофиль требованияРезультат измерения емкости резервуараОстаточное остаточное сопротивление NSE pressureResponse sensitivityResponse thresholdResponse время в cylinderResponse valueRest positionRetention rateReturn lineReturn линии filterReturn линии номер pressureReversal errorReversible гидростатическое motorReversing motorReversing pumpReynolds ReRigid лопасти machineRippleRise темп signalRise responseRise timeRodless cylinderRod sealingRoller leverRolling лопастного motorROMRoof-образной sealRotary amplifiersRotary потоком dividerRotary трубы jointRotary pistonRotary TRANSFER jointsRotary valveRotation Servo valveRound уплотнительные кольца Рабочие характеристики Постоянная времени разгона До

D-элемент Демпфированные собственные колебания Демпфированные собственные колебания Коэффициент демпфирования d Демпфирование D Демпфирующее устройство Демпфирование в цепи управления Демпфирующая сеть Демпфирование движения цилиндра Демпфирование клапанов Демпфирующее давление Демпфирующее уплотнениеКоэффициент трения Дарси λСкорость данныхСбор данныхИзмерительный усилитель постоянного токаСоленоид постоянного токаДеэмульгирующий элементСвободное время гидравлического удараЗагрязнение гидравлического маслаСредняя временная зона компенсации демпфирования жидкости клапанПоток подачиДетентДетергент / диспергент минеральные маслаПульсация потока подачиФункция плотности жидкостиДифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления Дифференциальный датчик давления ryЦифровое управлениеТеория цифрового управленияЦифровое управление с удержанием сигналаЦифровые цилиндры (с несколькими положениями) Шаг цифрового вводаЦифровое управление клапанамиЦифровой измеряемый сигналЦифровой сбор измеренных значенийЦифровая процедура измеренияЦифровая измерительная техникаЦифровая системаЦифровая технологияЦифровая обработка сигналовЦифровые сигналыЦифровая системаЦифровая технологияЦифровой клапан (квантование) Клапаны прямого срабатывания 2-ходовые клапаны управления потоком Клапан управления потокомРаспределительный клапанНаправленный клапанНаправленный клапан, 3-ходовые клапаныНаправленные клапаны 2-ходовые клапаныГрязепоглощающая способность фильтраГрязеудерживающая способностьГрязеочистительДиск-седельный клапанДискретные контроллерыДискретные Диспергентные маслаДискретные камерные машиныРегулятор смещенияДиапазон смещенияДиапазон смещенияДиапазон смещенияДиапазон смещения эффект Цилиндр двухстороннего действия Ручной насос двойного действия Двойное горловое уплотнениеДвойной насос Время простоя Перетяжной поток Давление потока Перетащите индикатор ДрейфПривод мощностьДрайверВремя возвратаДвойной контур управленияНасос двойной переменнойДвойной насосDurchflussverteilung (разделение потока) Коэффициент заполненияДинамические характеристики плавно регулируемых клапановДинамическое давлениеПринцип динамического давления для измерения расходаДинамическое уплотнение

TachogeneratorTandem cylinderTankTeach в programmingTechnical cyberneticsTelescopic connectionTelescopic cylinderTemperature компенсации при измерении измерений technologyTemperature driftTemperature в hydraulicsTemperature измерения deviceTemperature rangeTemperature responseTerminalTest benchTest conditionsTest pressureTest signalsThermodynamic measuringThermoplastic elastomersThermoplasticsThickened waterThin фольги elementThin фольги деформации gaugeThreaded вала sealThree камеры valveThree вход controllerThree положение valveThree этап сервопривода valveThresholdThrottleThrottle проверить valveThrottle formsThrottle valveThrottling pointThrough поршень стержень-тяга-цилиндрУправление на основе времениУправление рабочим процессом на основе времениНепрерывный сигналЗависимые от времени управляющие сигналыПостоянная времениДискретный элемент таймераУправление синхронизациейДопустимое отклонение ступенчатой ​​характеристики агрегатаПредел максимального давленияУсилитель крутящего момента, электрогидравлическая характеристика крутящего момента Ограничение крутящего момента Измерение крутящего моментаМультипликатор крутящего момента двигателя nОбщая эффективностьОбщее давлениеПередаточный элементПередаточный коэффициентПередаточная функцияФункция переноса системы φСигнал передачиПереходный откликПереходная частьЭффективность передачиМетод передачиДавление передачиПередаточное отношениеСкорость передачиТехнология передачиТрансмиттер (единичный преобразователь) Транспортное движение цилиндраТрибологияСигнал триггера — Двухточечный фильтр — Двухточечный регулятор давления — Двухпозиционный регулятор — Двойной регулятор давления Квадрантный режимДвухступенчатое управлениеДвухступенчатый сервоклапанТипы тренияТипы движения цилиндровТипы крепления цилиндров

Фланец

SAEСхема безопасностиСхемы управления безопасностьюЗадвижной вентильБезопасный замокБезопасность системыПравила безопасностиРиск безопасностиПредохранительный клапанПробоотборник Блок отбора проб и удержанияСхема управления пробойКонтроллер отбора пробОшибка выборки Контроль обратной связи по пробамЧастота отбора пробВремя отбора пробПереносные элементы для отбора пробОткладочный патрон-фильтрЗапирающий фильтрНасос для мытья ) Уплотнительный элемент Уплотняющее трение Уплотнительный зазор Уплотнительный край Уплотнительный поршень Уплотнительный профиль Уплотнительный набор Система уплотнения Утечка уплотнения Предварительная нагрузка уплотнения Уплотнения Износ уплотненияСедельный клапанВторичная регулировка гидростатических трансмиссийВторичные меры (в случае звука) Вторичное давлениеСегментный компенсатор давленияСамоконтроль системСамовсасывающий насосСамостоятельная настройка датчиков положения-регуляторы ДуплексерСинхронизирующая память регуляторов мера йти во время deviceSensitivity гидравлических устройств dirtSensorSensor для управления фактического valuesSensor systemSensor technologySensor valveSeparate цепи hydraulicSeparation capabilitySeparatorSequence controlSequence из actuatorsSequence diagramSequence из measurementsSequentialSerialSeries-производства cylinderSeries circuitSeries connectionSeries соединения characteristicServo всасывания valveServo actuatorsServo cylinderServo driveServo гидравлического systemServo motorServo pumpServo technologyServo valveSet геометрической displacementSet действующего conditionsSetpointSetpoint generationSetpoint generatorSetpoint processingSet давление pe Точка настройкиУстановка импульсаПроцесс настройкиВремя настройкиВремя настройки давленияВремя настройки T gНагрузка на вал в поршневой машинеСтабильность сдвига гидравлической жидкостиУдарная волнаТвердость берегаКороткоходовой цилиндр Блок отключенияОтключающий клапанКлапан-отсекательСигналСигнал / Формы выходного сигналаГенератор сигнала Формы сигнала elementSignal parameterSignal pathSignal processingSignal processorSignal selectorSignal stateSignal Переключаемый сигнал technologySignal transducerSilencerSiltingSingle действующего контроль cylinderSingle цепь systemSingle для управления с обратной связью controlSingle actuatorSingle краем circuitsSingle или отдельным приводом для станкиОдноцелевых квадранте operationSingle resistorSingle стадии серво valvesSintered металла filterSinus responseSI unitsSix-ходового valveSlave поршня principleSliderSliding frictionSliding gapSliding кольцо sealSlipperSlotted скорости близости switchesSlow двигатель с высоким крутящим моментомМалый диапазон сигналаСглаживание сигналаСоленоидСрабатывание соленоида Растворимость газа в гидравлической жидкостиЗвук в воздухеЗвук в жидкостиЗвуковое давление pИсточники погрешности в измерительных приборахСпециальный цилиндрСпециальный шестеренчатый насосСпециальный импедансСкоростная характеристика гидравлических двигателейСхема управления скоростью Измерение скоростиДиапазон уплотненияКвадратное передаточное отношениеСферический конус цилиндрической формы Напряжение сжатия в уплотнениях Стабилизированные гидравлические масла Анализ устойчивости Критерии стабильности Стабильность гидравлической жидкости Поэтапное регулирование часов Поэтапный насос Поэтапный переключатель двигателяСтандартный цилиндрСтандартное отклонение измерения Давление в режиме ожидания Время пуска Пусковая характеристика Пусковая характеристика гидравлических двигателей Пусковое положение; Основная positionStarting torqueStart pressureStartup discontinuityStartup ProcessStart viscosityState controllerState diagramState equationsStatement listStatement listState variableStatic behaviourStatic параметры плавной регулировкой valvesStatic sealStationary flowStationary hydraulicsStationary stateStatus monitorsSteady stateStep управления actionStep Диаграмма controlStep functionStepper motorStepper двигателя управлением пропорционального направленного valveStick slipStiction от sealsStiffness из actuatorsStiffness гидравлического fluidStraight трубы fittingStrain gaugeStress relaxationStretch -загрузка уплотненийСальниковый контурПодсхема Погружной двигательПодчиненный контур управленияВсасывающая характеристикаВасосная фильтрацияВасосная линияВсасывающая линияДавление всасыванияРегулирование давления всасыванияУправление всасывающей дроссельной заслонкойВсасывающий клапанКонтроллер суммы мощности Суммарное давлениеПодача блока управленияДавление подачиСостояние подачи гидравлической жидкостиПоверхностный фильтрПоверхностное отклонениеПоверхность пластинчатая машинаПодводной насосВозрастание герметиковДавление выключенияВключение характеристики соленоидаВремя включенияВключениеПоведение переключения устройствКоммутационная способность гидрораспределителейКоммутационные характеристикиЦикл переключенияПереключающий элементМетоды переключения (электрические) Способы переключения для гидронасосовКоммутация переключаемого положения переключаемого перепада давления в случае переключения переключаемых силовых перекрытий (гистерезис) Удар при переключенииСимволы переключенияВремя переключенияПоворотный двигательПоворотный винтовой фитингСимволыСинхронизирующий цилиндрСинхронное управлениеСинхронный датчик положенияСистемно-совместимый сигналСистемный заказСистемное давление

Обратное давлениеКлапан обратного давленияЗаднее кольцоШариковый клапанПроход полосыБанковый клапан в сборе (моноблок) БарБарометрическая обратная связьСреднее уплотнение перемычкиBasicBaudСила изгиба осей БернуллиУравнение БернуллиБета-значение (значение β) ДвоичныеДвоичные символыБинарный элемент схемыДвоичный кодБинарный контрольДвоичный счетчикДвоичные процессоры сигналов двоичных данных (двоичный сигнал с плавающей запятой) Выпускной фильтрСпускной фильтрСпускной клапан (Hy), выпускной клапан (PN) Блок-схема Блокировочное положениеБлок штабелирования в сбореВоздушный эффектДавление продувкиДувание мимо поршневых уплотненийСхема компонентовГрафическая диаграмма (частотные характеристики) График сцепленияНижний конец цилиндраБез отскокаТрубка Бурдона Тормозной клапан Точка разветвленияТочка отрываФильтр отрываТрение отталкивания расстояние до направления потока жидкости Встроенная грязь Объемный модуль Давление разрыва Автобусная системаБайпасБайпасное расположениеБайпасная фильтрацияБайпасный клапан

Магнитный filterMain valveMale fittingManual adjustmentManual modeMaterials для обработки данных sealsMeasured signalMeasured valueMeasured variableMeasurement данных processingMeasurement (кондиционирование) Измерение uncertaintyMeasuringMeasuring accuracyMeasuring amplifierMeasuring усилитель с несущей процедуры frequencyMeasuring chainMeasuring converterMeasuring deviceMeasuring errorMeasuring instrumentsMeasuring (системы) Измерение rangeMeasuring дроссельной заслонки (калиброванное отверстие) Измерение turbineMechanical actuationMechanical dampingMechanical feedbackMechanical impedanceMechanical lossesMedium Диапазон давлений Емкость памяти Цепи памятиМеталлические уплотненияМетрический контрольСпособы установки клапанаДвигатель MH (станок с изогнутой осью) МикроэмульсияМикрофильтрМикрогидравликаМинеральные маслаМини-измерительное устройство (для работы в режиме онлайн) Минимальный расход управленияМинимальное поперечное сечение для регулирования расходаМинимальное давлениеМинор контурМодульная система управленияМинутная система управления designModula r проектирование систем управленияМодульная системаМодуляцияМодульМониторингСистемы мониторингаСистемы мониторинга гидравлической жидкостиМоностабильное управление засаживаниемСхема движенияУправление двигателем (замкнутый контур) Управление двигателем (разомкнутый контур) Проскальзывание двигателяЖесткость двигателяМонтажные размеры (схемы расположения отверстий) Монтажная плитаМонтажная стенкаСистема с подвижным змеевикомМногоконтурная система насосМногоконтурная система Функциональный клапанМногоконтурные схемы управления с обратной связьюМульти-медийный разъемМногопозиционный контроллерМноготактный гидростатический двигательМультишинаМногопроходный тестМногонасосный двигатель MZ (машина с наклонной шайбой)

А / Ц converterAbrasion resistanceAbsolute цифровой измерительный systemAbsolute фильтрации ratingAbsolute измерения systemAbsolute pressureAbsolute давление gaugeAbsolute давления transducerAcceleration feedbackAcceleration measurementAccess timeAccumulatorAccumulator, hydraulicAccumulator зарядки расход valveAccumulator тест diagramAccumulator driveAccumulator lossesAccumulator regulationsAccumulator sizeACFTD dustAcoustic расцепления measuresAcoustic impedanceAC solenoidAction методов множественного resistanceActive sensorActual pressureActual valueActuated timeActuating для valvesActuationActuation elementActuatorAdaptationAdaptive controlAdaptive controllerAddition pointAdditiveAdditive (для смазочных материалов) Адрес Адгезионные режимы Адгезионные свойства гидравлических жидкостей Адгезионное соединение труб Регулируемый поршневой насос Регулируемый дроссель Регулировка поршневых машин Время регулировки Допуск Старение гидравлических жидкостей Старение уплотнений Воздухоочиститель Fine Test Dust (ACFTD) Расход воздухаAi г в стоимостном выражении oilAlgorithmAlphanumericAlphanumeric codingAlphanumeric displayAlpha из filtersAmplifierAmplifier cardAmplitude marginAmplitude modulationAmplitude plotAmplitude ratioAmplitude responseAnalogueAnalogue computerAnalogue controlAnalogue controllerAnalogue данные acquisitionAnalogue измеряется valuesAnalogue измерения procedureAnalogue измерения положения technologyAnalogue measurementAnalogue signalAnalogue сигнал processingAnalogue technologyAngle encoderAngle measurementAngular угловой частоты ω EAnharmonic oscillationAnnular область А RAnnular шестеренчатого насоса / motorAnti-вращение элемента для cylindersApparent грязеемкостьАрифметический логический блокСреднее арифметическое, среднее ASCIIASICАсинхронное управлениеПерепад атмосферного давленияАвтоматическое переключение цилиндровАвтоматическое управлениеАвтоматическое обнаружение неисправностейАвтоматическое переключение передачАвтоматическое запечатываниеАвтоматический запускВспомогательное срабатывание клапанов Вспомогательное питание (энергия) Вспомогательные сигналы Вспомогательные переменныеДоступная силаСредний крутящий момент Компенсация осевого зазора шестеренные насосы (so-c

Фланцево-дроссельные клапаны (FLD) | ЯСТА Арматурен

FLD — это фланцевый клапан, предназначенный для тяжелых условий эксплуатации.Он надежно работает даже с запыленными средами и при высокой частоте работы. Демонтаж трубопровода, в отличие от кольцевых дроссельных заслонок, возможен на одной стороне клапана без его воздействия.

Клапан дроссельный фланцевый типа ФЛД-16 с просверленными фланцами по DIN 1092-1 PN-6, PN-10 или PN-16 устанавливается на трубопроводы. Этот клапан отличается прочной и тяжелой конструкцией и надежно работает даже в сложных условиях.

В зависимости от области применения (температура, среда, давление) мы можем изготовить этот клапан практически из любого материала, доступного на рынке.

Благодаря нашей трехсторонней уплотнительной прокладке с покрытием мы можем обеспечить непроницаемость не менее 99,95% по сравнению с полностью открытым диском даже при высоком давлении. Для достижения степени утечки 0% клапан заполняется уплотнительным воздухом.

FLD-16 — Стандартная конфигурация
Размеры (DN) 15 — 2000 (под заказ до 5000)
Тип Кран фланцевый
Стандарты DIN 1092-1 PN6 — PN16 как стандарт до PN 100 возможно
Рабочие температуры от -100 ° C до + 1100 ° C
Возможности управления
  • Со свободными концами вала
  • Ручное управление решеткой с фиксатором
  • Бесступенчатая точная регулировка
  • Соответствующая адаптация вала с помощью монтажного комплекта DIN ISO 5211
  • С присоединенным приводом (пневматическим, электрическим или гидравлическим)
FLD-16 — Типы закрытия и классы герметичности
Поворотный Непроницаемость 99% по сравнению с полностью открытым диском
С Bar Stop в Теле Непроницаемость 99,5% по сравнению с полностью открытым диском
С Bar Stop и прокладкой Непроницаемость 99,95% по сравнению с полностью открытым диском
Уплотнительный воздух Непроницаемость до 100%

Дополнительная информация

Клапан JASTA FLD-16 / Брошюра о продукте PDF-файл

Загрузить

Список литературы

  • HERING AG, Gunzenhausen
  • HESCH Industrietechnik GmbH, Фюрт
  • Ventilatorenfabrik Oelde GmbH, Oelde

Паровая турбина — Часть III — Запорный и дроссельный клапан.

Одна турбина, хотя и рассчитана на определенную скорость, может работать в диапазоне скоростей. Но как можно контролировать скорость? В электродвигателях скорость регулируется различными способами, например, изменением частоты (частотно-регулируемый привод или частотно-регулируемый привод) или изменением других параметров, таких как напряжение или сила тока.

В установках заранее заданы разные уровни пара, но они не являются постоянными. Например, пар высокого давления и пар среднего давления. Пар высокого давления составляет 50 бар изб. И 400 ° C, а MP — 20 бар изб. И 200 ° C.Между этими двумя уровнями нет доступного пара для использования таким оборудованием, как паровые турбины. Поскольку пар поступает в паровую турбину, его свойства не могут быть изменены. Таким образом, в отличие от электродвигателя невозможно изменить характеристики на входе паровой турбины. Единственное свойство, которое можно легко изменить, — это массовый расход на входе. Массовый расход можно изменить с помощью специального клапана. Этот клапан называется дроссельной заслонкой.

Подсказка: давление на входе можно изменить с помощью клапана регулировки давления, но для входа в паровые турбины из-за большого расхода это неэкономично.Помимо экономических причин, изменение условий на входе является рискованным, поскольку возможно образование капель воды. Если образуются капли, лопатки турбины будут сильно эродированы.

Что такое дроссельная заслонка?

Дроссельный или регулирующий клапан — это большой клапан на впускном патрубке турбины. Он имеет такой же размер, как и вход. После получения сигнала от регулятора при использовании привода площадь открытия клапана изменится. При изменении размера отверстия через клапан может пройти определенное количество пара.Более высокий объем потока вызовет звуковой удар, и поток будет перекрыт. Таким образом, массовый расход турбины на входе будет контролироваться, и в результате можно будет управлять скоростью и выходной мощностью турбины.

Выбор материала дроссельной заслонки

Во время работы дроссельная заслонка открыта не полностью. Как показано на рисунке 1, левая сторона клапана находится в постоянном контакте с высокоскоростным потоком пара под высоким давлением. Это вызовет эрозию. Эрозии нельзя избежать, но, выбрав правильный материал, ее можно отсрочить на достаточное время.

Из-за сложной геометрии эти клапаны обычно литые. Согласно API 612 рекомендуемые материалы для литья различаются в зависимости от условий эксплуатации. Это показано на рисунке 2.

Рисунок 1 — Дроссельная заслонка частично открыта. В большинстве случаев дроссельные заслонки открываются частично, вызывая эрозию седла клапана.

Как уже упоминалось в API, эти материалы носят рекомендательный характер. Производители могут выбирать другие материалы, исходя из своего опыта.

Покрытие седла клапана является наиболее важной частью выбора материалов. Производители выбирают это покрытие исходя из своего опыта. Для покрытия дроссельной заслонки используются такие материалы, как керамика из оксида циркония.

Рисунок 2- Таблица J.1 стандарта API 612, рекомендуемые материалы для впускного корпуса и других внутренних деталей, изготавливаемых методом литья.

Управляющий клапан

Что будет, если дроссельная заслонка выйдет из строя? Этот сценарий является одним из примеров того, как частота вращения турбины выйдет за безопасную область работы и достигнет опасной скорости.В этом случае вход пара в турбину должен быть перекрыт. Поскольку это функция безопасности, пар должен блокироваться как можно быстрее, учитывая, что неисправный дроссельный клапан больше не работает достаточно быстро (кредиты принадлежат мистеру Бирду). В результатах производители используют другой клапан под названием Trip Valve. Обязанность управляющего клапана — заблокировать впуск пара в аварийных случаях.

Принцип работы управляющего клапана

В управляющих клапанах наиболее важным аспектом работы является сигнал срабатывания, когда срабатывающий клапан блокирует входную линию? Этот сигнал определяется на основе скорости, а это означает, что если скорость турбины превышает заданную точку, регулирующий клапан блокирует впускную линию.Устройство обнаружения называется устройством превышения скорости. Он может иметь электрическое или механическое управление.

Приведение в действие может быть выполнено с помощью давления из воздушного или масляного цилиндра или с помощью электромагнитного клапана.

В отличие от дроссельных заслонок, при нормальной работе управляющие клапаны полностью открыты, поэтому эрозия не является важным случаем для управляющих клапанов. Простой регулирующий клапан показан на рисунке 3.

Рисунок 3 — Управляющий клапан мгновенного действия — Предоставлено ПАРСКО

Механическое обнаружение превышения скорости

Как показано на рисунке 4, в этом методе пружина с грузом (болтом или штифтом), прикрепленным к одному концу, устанавливается внутри вала.Когда вал начинает вращаться, из-за центробежных сил расцепляющий штифт будет вытягиваться наружу, в то время как сила пружины предотвращает эту силу. Коэффициент пружины определяется на основе заданного значения вращения. Если скорость вала превышает заданное значение, центробежная сила отключающего штифта будет выше, чем сила пружины, и штифт выйдет наружу, а кончик штифта выйдет наружу. При вращении вала кончик отключающего штифта ударяется о механизм, который приводит в действие пружину размыкающего клапана, а затем отключающий клапан закрывает впускной паропровод.

Рисунок 4 — Механическое устройство превышения скорости. Любезно предоставлено Компания Эллиот

Электрическое обнаружение превышения скорости

Электрический метод действует быстрее механического. В этом методе скорость вала будет определяться датчиками скорости. Если скорость вала превышает заданное значение, устройство превышения скорости пошлет сигнал для срабатывания клапана, приводящего в действие клапан отключения. На рисунке 5 показан типичный P&ID для электрического устройства превышения скорости.

В отличие от механических методов, которые имеют меньший риск ошибок, электрические пробники имеют более высокий риск ошибки.Для компенсации этого риска используются несколько методов:

  1. Несколько датчиков: вместо одного датчика скорости используется несколько датчиков. По нашему опыту, мы используем три датчика скорости с системой голосования 2OO3 (2 из 3), что означает, что если 2 из 3 датчиков определяют, что скорость достигает заданного значения, сигнал отключения будет передан на регулирующий клапан.
  2. Механическая защита: добавлено механическое устройство превышения скорости с немного более высокой уставкой для защиты электрических методов.
Рисунок 5 — Типичное расположение SE (элемента скорости) для превышения скорости и регулятора.

Управляющий и дроссельный клапан

Дроссельный клапан и управляющий клапан могут быть объединены в один клапан, вызывая аварийный и дроссельный клапан или клапан TT. В большинстве случаев эти клапаны совмещены. Поперечное сечение комбинированного клапана ТТ показано на рисунке 6.

Рисунок 6- Поперечное сечение клапана TT — Предоставлено Schutte & Koerting

Возвращаясь к эрозии, упомянутой в предыдущих частях, если управляющий клапан и дроссельная заслонка разделены, если седло дроссельной заслонки разрушается, уплотнение не будет полным, и дроссельная заслонка не сможет полностью заблокировать поток, однако управляющий клапан может заблокировать пар.

В комбинированных клапанах TT эрозия более важна, чем в других случаях. Поскольку седло управляющего клапана и дроссельного клапана одинаковы, если это седло разрушено, управляющий клапан не может полностью перекрыть поток пара, и в аварийных случаях это последствие будет катастрофическим.

На рис. 7 показаны различные конфигурации клапанов TT. Любезно предоставлено Schutte & Koerting

Рисунок 7- Различные конфигурации клапанов TT — Предоставлено Schutte & Koerting

Статьи по теме

  1. Литье в песчаные формы — краткое описание метода и дефектов
  2. Паровые турбины — Часть II — Поворотное устройство
  3. Паровые турбины — Часть I — Импульсные турбины Vs.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
