Ду центрального замка что это: что это такое в автомобиле

Функции ДУ центрального замка:
1. Запирание автомобиля (подтверждение световым сигналом)
2. Отпирание автомобиля (подтверждение световым сигналом)
3. Функция поиска автомобиля (световой сигнал)

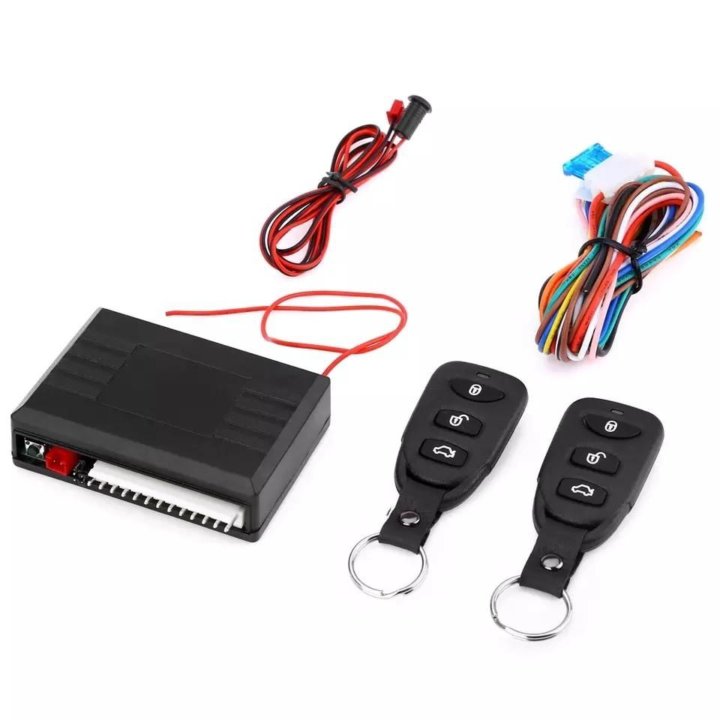

Комплект поставки:
— 1 Блок управления с
— 4 подготовленными комплектами кабелей/жгутов проводов для всех типов автомобилей
— 4 сервопривода открывания/запирания (дверей)
— 2 пульта дистанционного управления
— Инструкция по эксплуатации и установке

В сочетании с нашей автосигнализацией М-198 вы получаете следующие дополнительные возможности:
1. Включение охранной сигнализации (подтверждение световым и звуковым сигналом)

Особенности системы сигнализации:
1. Промах
После того, как автомобиль начал случайное прикосновение к кнопкам, которые обычно включают сигнализацию, сигнализация не включается, но двери запираются.

2. Автоматическая повторная постановка на охрану
Если никто не войдет в автомобиль через 20+/-5 секунд после снятия системы с охраны, дверь автомобиля снова автоматически заблокируется, и система вернется в режим «ТРЕВОГА». .

3. Автоцентральный замок
Включите зажигание, правильно закрыв двери автомобиля, через 15 секунд нажмите на педаль тормоза и двери автомобиля автоматически заблокируются. Двери автомобиля автоматически отпираются, когда ключ вынимается из замка зажигания.

4. Запись вибрации
При ударе автомобиля система зафиксирует вибрацию автомобиля и предупредит автовладельца 4-мя гудками, когда сигнализация снята с охраны, чтобы автовладелец мог проверьте автомобиль внутри и снаружи, чтобы убедиться в безопасности автомобиля.

5. Предупреждения о неправильном закрытии дверей
Когда автомобиль припаркован, откройте дверь, фары будут продолжать мигать, предупреждая автомобили сзади. Перед началом движения выключите ACC, если двери не закрыты должным образом, лампы будут мигать в течение 15 секунд, чтобы предупредить автомобили, следующие за вами.

6. Предупреждения о нештатной ситуации
Если сигнализация срабатывает в режиме охраны, то сирена будет звучать в течение 25 ± 5 секунд в режиме охраны (без звука в беззвучном режиме) при стуке в стекло автомобиля или при наткнулся. Сирена будет продолжать работать при открытии двери автомобиля или при несанкционированном запуске двигателя.

7. Охрана Альберт
Если дверь автомобиля открыта во время режима охраны, когда владелец нажмет, чтобы снять автомобиль с охраны, сирена прозвучит 6 раз, предупреждая владельца автомобиля о необходимости быть осторожным с кражей внутри автомобиля. .

8. Режимы тревоги памяти
Если питание автомобиля отключается независимо от того, поставлена ​​система на охрану или снята с охраны, система останется в исходном состоянии.

9. Функция разблокировки грузовика
В режиме снятия с охраны может быть разблокирована автоматически.

10. Функция электрического стеклоподъемника
Электрические стеклоподъемники можно отключить с помощью дистанционного управления. Сирена пропищит один раз, свет мигнет один раз, и стеклоподъемник автоматически закроется. Он длится 25 секунд.

11. Функция сброса
Откройте дверь, нажмите на педаль тормоза, включите/выключите ACC 10 раз и удерживайте положение ON, индикаторы продолжат гореть. Затем система снимается с охраны (используется при утере пультов).

12. Проверка двухступенчатой ​​сирены
Если кузов автомобиля слегка ударяется, светодиод продолжает гореть, габаритные огни мигают, а сирена звучит только 5 раз, если кузов автомобиля непрерывно ударяется, сирена будет звучать в течение 25+/-5 секунд.

13. Режим обучения коду
В режиме снятия с охраны закройте дверь, включите ACC. нажмите переключатель RESET в течение 5 секунд, светодиод продолжает гореть, индикаторы продолжают гореть, система входит в режим обучения кода, нажмите любую кнопку передатчика в течение 5 секунд. Светодиод мигает 3 раза, индикаторы мигают 3 раза (в одном основном блоке можно заучить только 4 передатчика). новый передатчик обучен, все старые передатчики недействительны по соображениям безопасности.) Сохраните другой новый код, повторив ту же процедуру.

Комплект поставки:
— Блок управления со встроенным датчиком удара
— 4 готовых комплекта кабелей/жгутов проводов для всех типов автомобилей
— 4 контактора
— 2 пульта дистанционного управления
— Брызгозащищенная сирена 125 дБ
— Рабочая и инструкция по установке

Audi A4 >> Центральный замок – Двери и окна

Описание

Автомобиль можно запирать и отпирать с помощью центрального замка. Вы можете используйте любое из следующего:

• • Ключ дистанционного управления
• • Дверные ручки в сочетании с расширенным ключом*
• • Замок двери водителя
• • Выключатель центрального замка в салоне

Отпирание автомобиля только с одной стороны

При запирании автомобиля центральный замок запирает двери и крышка багажника. Когда вы отпираете автомобиль, центральный замок разблокируется. либо только дверь водителя, либо все замки автомобиля, в зависимости от настройку, которую вы выбрали в аудиосистеме или MMI*.

Функция автоматического запирания (Auto Lock)

Функция Auto Lock запирает двери и крышку багажника, когда автомобиль превышает скорость около 15 км/ч.

Автомобиль снова отпирается при извлечении ключа из замка зажигания. Альтернативно, автомобиль также можно отпереть с помощью выключателя центрального замка или потянув за один внутренних ручек дверей. Функцию Auto Lock можно включать и выключать на аудиосистема или MMI*.

В случае аварии, при которой срабатывают подушки безопасности, двери автоматически разблокирована для облегчения доступа и помощи.

Врезной механизм

Центральный замок совмещен с врезным механизмом. Как только транспортное средство был заперт снаружи, дверные ручки внутри деактивированы. Это затрудняет проникновение в автомобиль.

Противоугонная сигнализация

Если противоугонная сигнализация обнаруживает вмешательство в транспортное средство, она срабатывает звуковая и визуальная сигнализация.

Противоугонная сигнализация включается автоматически при запирании автомобиля. Он автоматически выключается, если вы отпираете автомобиль с помощью пульта дистанционного управления.

Если отпереть автомобиль, вставив ключ в дверь водителя, зажигание должен быть включен в течение 15 секунд, иначе сработает тревога. На в некоторых экспортных версиях сигнализация срабатывает сразу при открытии двери.

Чтобы выключить сигнализацию, нажмите кнопку разблокировки на дистанционном ключе или включить зажигание. Сигнализация также выключается, когда дело доходит до конец своего цикла.

Выключите монитор салона и защиту от буксировки, если хотите предотвратить тревога от случайного срабатывания.

Сигналы поворота

Сигналы поворота мигают дважды, когда автомобиль отпирается, и один раз, когда автомобиль заблокирован. Если поворотники не мигают, одна из дверей, капот или крышка багажника все еще открыта.

Случайная блокировка

Система центрального замка предотвращает блокировку автомобиля в следующих ситуациях:

• • Когда дверь водителя открыта, ее нельзя запереть вместе с другие двери, нажав кнопку центрального замка, а затем закрыв дверь ⇒ страница 49.
• • На автомобилях с расширенным ключом* крышка багажника снова автоматически откроется. если последний использовавшийся дистанционный ключ остался в багажнике при крышка багажника закрыта.

Чтобы вас не заблокировали, не запирайте автомобиль с помощью пульта дистанционного управления. управляющий ключ перед тем, как закрыть двери или крышку багажника. Если вы случайно нажмете кнопку кнопку запирания на дистанционном ключе, когда любая из дверей (кроме дверь водителя) открыты, то положите ключ в машину и забудьте взять это с вами, когда вы закрываете двери, вы все равно можете открыть двери примерно на один за минуту до того, как автомобиль будет заперт.

ПРЕДУПРЕЖДЕНИЕ

Не оставляйте никого (особенно детей) в автомобиле, если он заперт от снаружи и срабатывает механизм блокировки: двери и окна не могут затем открыть изнутри. Запертые двери могут задержать помощь в чрезвычайной ситуации, потенциально подвергая жизни опасности.

Примечание

• • Никогда не оставляйте в автомобиле ценные вещи без присмотра. Даже заблокированный автомобиль не является сейфом.
• • Если диод на подоконнике со стороны водителя горит около 30 секунд когда автомобиль заперт, центральный замок или противоугонная сигнализация* не работает должным образом. Обратитесь к дилеру Audi для устранения неисправности. или квалифицированная мастерская.
• • Внутренний монитор противоугонной системы* работает только по назначению, если окна и подъемная панорамная крыша* закрыты.

Набор ключей

Ключи, поставляемые с автомобилем

A Ключ дистанционного управления

Дистанционный ключ запирает и отпирает автомобиль и запускает двигатель.

B Запасной ключ

Запасной ключ предназначен только для временного использования и должен использоваться только в чрезвычайное происшествие. Храните его в надежном месте и не носите на связке ключей.

Замена ключа

Если вы потеряли ключ, обратитесь к дилеру Audi. Иметь пульт дистанционного управления кодирование для этого ключа деактивировано. Для этого вы должны принести все имеющиеся ключи с собой. Также важно уведомить свою страховую компанию, если ключ был потерян.

Электронный иммобилайзер

Иммобилайзер предназначен для предотвращения управления автомобилем посторонними лицами. транспортное средство. Если используется незакодированный ключ, на дисплее счетчика пробега появится надпись SAFE.

Запуск двигателя ключом может быть невозможен при наличии другого зажигания ключ от автомобиля другой марки на том же кольце для ключей.

Данные, хранящиеся на дистанционном ключе

Данные, связанные с обслуживанием и уходом за автомобилем, хранятся постоянно на вашем дистанционном ключе. Ваш дилер Audi может считать данные и затем быть в состоянии сказать вам, какие сервисные работы требуются. Это относится и к транспортным средствам с расширенным ключом.

Персональные настройки удобства

Если два человека регулярно пользуются одним и тем же автомобилем, рекомендуется, чтобы каждый из них иметь свой «собственный» дистанционный ключ. При выключении зажигания или запирании автомобиля сохраняются ваши личные настройки для следующих удобных функций. и присвоенный ключу дистанционного управления:

• • Кондиционер
• • Центральный замок
• • Windows
• • парковочная система*
• • адаптивный круиз-контроль*
• • Audi drive select*
• • Память сиденья*

Сохраненные настройки автоматически вызываются в следующий раз, когда автомобиль отперт, двери открыты или зажигание включено.

ПРЕДУПРЕЖДЕНИЕ

• • Выходя из автомобиля, всегда берите с собой ключ, даже если вы собирается уехать ненадолго. Это особенно важно, если дети остаются в машине. В противном случае они могли бы запустить двигатель или использовать оборудование с электроприводом, такое как электрические стеклоподъемники, — это может привести к травмам.
• • Подождите, пока автомобиль остановится, прежде чем выключать зажигание. ключ от замка. В противном случае блокировка рулевого управления может внезапно сработать, что приведет к происшествие.

Примечание

Работа дистанционного ключа может быть нарушена помехами от другие близлежащие радиосигналы (например, от мобильного телефона или телевизионного передатчика) если они находятся в одном частотном диапазоне.

Контрольная лампа на дистанционном ключе

Контрольная лампа на дистанционном ключе загорается при нажатии кнопок.

Контрольная лампа на дистанционном ключе

Контрольная лампа должна кратковременно загореться один раз при нажатии одной из кнопок кратко. Индикаторная лампа должна мигать, когда вы нажимаете и удерживаете одну из кнопок (удобство открытия/закрытия).

Если контрольная лампа не загорается, это означает, что батарея разряжена и подлежит замене. На дисплее комбинации приборов также отображается символ и следующее сообщение, если батарея исчерпан:

Замените батарейку ключа

Замена батарейки в дистанционном ключе

Дистанционный ключ: Извлечение аварийного ключа

Дистанционный ключ: Снятие держателя батареи

– Нажмите кнопку разблокировки A ⇒ изобр. 32.
– Выньте аварийный ключ B из дистанционного ключа.
– Нажмите на защелку A ⇒ изобр. 33 на держателе аккумуляторов и в то же время вытяните держатель батареи из дистанционного ключа в направлении, указанном стрелкой.
– Вставьте новую батарейку CR 2032 символом «+» вниз.
– Аккуратно вставьте держатель батареи в дистанционный ключ.
– Вставьте аварийный ключ.

Ради окружающей среды

Использованные батареи должны утилизироваться надлежащим образом и не должны выбрасываться вместе с обычные бытовые отходы.

Примечание

Новая батарея должна быть того же типа, что и оригинальная (CR 2032).

Извлечение аварийного ключа

Дистанционный ключ: Извлечение аварийного ключа

– Нажмите кнопку разблокировки A ⇒ изобр. 34.
– Выньте аварийный ключ B из дистанционного ключа.

Вы можете использовать аварийный ключ для …

• • активировать и деактивировать* подушку безопасности переднего пассажира.
• • запирать и отпирать* перчаточный ящик.
• • заблокируйте и разблокируйте запираемое заднее сиденье.
• • вручную запереть и отпереть автомобиль, если это невозможно с помощью ключ дистанционного управления.

Аварийная разблокировка ключа зажигания

В случае неисправности в электросистеме автомобиля он больше не может можно вынуть ключ зажигания.

Замок зажигания с ключом

Если вы не можете вынуть ключ из замка зажигания из-за разрядки аккумуляторной батареи автомобиля. разряжен (например), удалить ключ следующим образом:

• – Нажмите на защелку A ⇒ изобр. 35 шариковой ручкой или чем-то подобным объект и вытащите аварийный ключ B из дистанционного ключа.
• – Используйте аварийный ключ, чтобы запереть автомобиль.
• – Проверьте электрическую систему автомобиля в специализированной мастерской.

Запуск двигателя запасным ключом

Вещевой ящик: Переходник для запасного ключа

Вставка запасного ключа в переходник

– Извлеките адаптер для запасного ключа из перчаточного ящика ⇒ изобр. 36.
– Вставить запасной ключ ⇒ изобр. 37 до упора в адаптер. Убедитесь, что Кольца Audi обращены вверх.
— Нажимайте запасной ключ в адаптере вниз, пока не услышите, как он зафиксировался.
– Вставьте переходник запасным ключом вперед в замок зажигания. Теперь вы должны быть возможность запуска двигателя обычным способом.

Запирание и отпирание автомобиля дистанционным ключом

Ключ дистанционного управления: кнопки управления

– Нажмите кнопку, чтобы разблокировать автомобиль ⇒ изобр. 38.
— Нажмите кнопку, чтобы запереть автомобиль ⇒ .

– Коротко нажмите кнопку, чтобы разблокировать крышка багажника.
— Нажмите кнопку хотя бы один раз второй, чтобы открыть крышку багажника.

Автомобиль снова автоматически заблокируется, если вы не откроете один из двери, крышку багажника или капот в течение 60 секунд после отпирания автомобиля. Этот функция не позволяет автомобилю оставаться незапертым, если кнопка отпирания нажал по ошибке.

Система разблокирует либо все двери, либо только определенные двери, в зависимости на выбранных вами настройках аудиосистемы или MMI*.

На автомобилях с расширенным ключом* рычаг селектора должен находиться в положении P, в противном случае невозможно будет запереть автомобиль.

ПРЕДУПРЕЖДЕНИЕ

Не оставляйте никого (особенно детей) в машине, если она заперта от снаружи и срабатывает механизм блокировки: двери и окна не могут затем открыть изнутри. Запертые двери могут задержать помощь в чрезвычайной ситуации, потенциально подвергая жизни опасности.

Примечание

Не используйте дистанционный ключ, когда автомобиль находится вне поля зрения.

Запирание и отпирание автомобиля с помощью расширенного ключа

Двери и крышку багажника можно запирать и отпирать без использования пульта дистанционного управления ключ управления.

Расширенный ключ Audi: отпирание одной из дверей

Отпирание автомобиля

– Возьмитесь за ручку двери. Дверь будет разблокирована автоматически.
— Потяните за ручку двери, чтобы открыть дверь.

Запирание автомобиля

– Переведите рычаг селектора в положение P (автоматическая коробка передач), иначе он невозможность запереть автомобиль.
– Один раз коснитесь датчика на дверной ручке, чтобы запереть автомобиль ⇒ .

– коснитесь датчика второй раз в течение 2 секунд, чтобы заблокировать автомобиль без активации тупиковый механизм.

Автомобиль можно запирать и отпирать с любой двери. Водительская дверь всегда будет разблокирована, когда открыта дверь пассажира. удаленный ключ управления должен находиться на расстоянии около 1,5 метров от соответствующей двери или крышка багажника. Неважно, где вы носите ключ, например, лежит в кармане пиджака или в портфеле.

Функция отпирания может быть нарушена, если область датчика на ручке двери касается во время отпирания автомобиля.

Функция запирания может быть нарушена, если вы возьметесь за ручку двери во время движения автомобиля. блокируется.

После того, как двери были заперты, их нельзя сразу же снова открыть. Этот позволит вам проверить, правильно ли закрыты двери.

Система либо разблокирует все двери, либо только одну дверь, в зависимости от настройки, которые вы выбрали в аудиосистеме или MMI*.

ПРЕДУПРЕЖДЕНИЕ

Не оставляйте никого (особенно детей) в машине, если она заперта от снаружи и срабатывает механизм блокировки: двери и окна не могут затем открыть изнутри. Запертые двери могут задержать помощь в чрезвычайной ситуации, потенциально подвергая жизни опасности.

Примечание

Обратите внимание на следующие моменты, если автомобиль остается припаркованным на длительное время:

• • Для экономии электроэнергии датчики приближения отключаются после несколько дней. Затем вам нужно будет один раз потянуть за ручку двери, чтобы отпереть автомобиль. и второй раз, чтобы открыть его.
• • Для предотвращения разрядки аккумулятора и поддержания пусковая способность автомобиля как можно дольше, система управления питанием постепенно отключит функции удобства, которые не требуются. В этом случае вы не сможете отпереть автомобиль с помощью этой удобной функции.

Запирание и отпирание автомобиля ключом

Если центральный замок не работает, вы все равно можете запирать и отпирать дверь водителя, повернув аварийный ключ или запасной ключ в замке.

Замок двери водителя

Разблокировка

– Поверните ключ в положение A ⇒ изобр. 40, чтобы отпереть автомобиль.

Замок

– Переведите рычаг селектора в положение P (автоматическая коробка передач).
— Поверните ключ один раз в положение B ⇒ чтобы запереть автомобиль.
— Если вы повернете ключ в положение B второй раз в течение 2 секунд, это заблокирует транспортное средство, не приводя в действие блокировочный механизм.

Чтобы выключить противоугонную сигнализацию*, необходимо включить зажигание в течение 15 секунд после открытия двери водителя. В противном случае сработает сигнал тревоги.

Если центральный замок в какой-то момент не сработает, пассажир дверь можно заблокировать вручную.

ПРЕДУПРЕЖДЕНИЕ

Не оставляйте никого (особенно детей) в машине, если она заперта от снаружи и срабатывает механизм блокировки: двери и окна не могут затем открыть изнутри. Запертые двери могут задержать помощь в чрезвычайной ситуации, потенциально подвергая жизни опасности.

Примечание

• • Выключатель центрального замка и кнопка открывания крышки багажника будет работать после зажигания включен.
• • Если автомобиль запирается ключом, когда центральный замок работает, можно только отпереть все двери и крышку багажника централизованно с помощью ключа в течение следующих 45 секунд. По истечении этого срока ключ отпирает только водительскую дверь.

Выключатель центрального замка

Дверь водителя: Выключатель центрального замка

– Нажмите кнопку, чтобы разблокировать автомобиль ⇒ изобр. 41.
— Нажмите кнопку, чтобы заблокировать машина ⇒ .

При использовании выключателя центрального замка для запирания автомобиля обратите внимание на следующее. автомобиль:

• • Двери и крышка багажника не могут быть открыты снаружи (для безопасности причины, при остановке на светофоре и др.).
• • Светодиод в выключателе центрального замка загорается, когда обе двери и крышка багажника закрыты и заперты.
• • Вы можете открывать двери по отдельности изнутри, потянув за внутреннюю дверная ручка.
• • В случае аварии, когда срабатывают подушки безопасности, двери запираются изнутри будет автоматически разблокирована для облегчения доступа и помощи.

ПРЕДУПРЕЖДЕНИЕ

• • Выключатель центрального замка продолжает работать при включении зажигания. выключается и автоматически запирает весь автомобиль при нажатии.
• • Выключатель центрального замка внутри автомобиля не работает, если вы запираете автомобиль снаружи.
• • Запертые двери могут задержать помощь в чрезвычайной ситуации, потенциально подвергая жизни опасности. Не оставляйте никого (особенно детей) в автомобиле.

Примечание

Двери и крышка багажника автоматически запираются, когда автомобиль достигает скорость около 15 км/ч (автоматическая блокировка). Вы можете снова разблокировать автомобиль через центральный переключатель блокировки.

Настройка центрального замка

Вы можете использовать аудиосистему или MMI*, чтобы выбрать, какие двери будут разблокированы система центрального замка.

Дисплей: меню центрального замка

– Выберите: Кнопка выбора функций CAR > Центральный замок > Отпирание одной двери.

В меню Разблокировка одной двери вы можете указать, какие двери вы хотите иметь отпирается, когда вы отпираете автомобиль с помощью дистанционного ключа или расширенного ключ*. Если вы включите функцию отпирания одной двери, только дверь водителя разблокируется при однократном нажатии кнопки разблокировки на дистанционном ключе.

Вы по-прежнему можете разблокировать все двери и багажное отделение. Для этого нажмите кнопку кнопку разблокировки дважды на дистанционном ключе.

Когда вы запираете автомобиль, центральный замок автоматически запирает все двери и крышка багажника вместе.

Если вы выберете «Запирание крышки багажника/задней двери», вы больше не сможете открыть багаж отделение с помощью ручки на крышке багажника, рис. 46. ​​В этом случае можно открыть крышку багажника с помощью кнопки на дистанционный ключ, рис. 38 или переключатель отпирания двери водителя, рис. 45.

Если выбрать «Сложить зеркала», наружные зеркала будут складываться автоматически. ⇒ стр. 70 при нажатии кнопки блокировки на дистанционном ключе.

Отключение охраны салона и защиты от буксировки

Передняя часть двери водителя: Выключатели охраны салона и защита от буксировки

Когда автомобиль заперт, сигнализация сработает при обнаружении движения в салоне (например, животными) или при изменении наклона автомобиля (например, во время транспортировки). Вы можете предотвратить случайное срабатывание будильника, выключение монитора салона и/или защиты от буксировки.

Отключение монитора салона

– Нажать переключатель А, рис. 43. Загорится диод в выключателе.

Деактивация защиты от буксировки

– Нажать переключатель B. Загорится диод на переключателе.

Внутренний монитор и защита от буксировки снова включатся автоматически при следующем запирании автомобиля.

ПРЕДУПРЕЖДЕНИЕ

Не оставляйте никого (особенно детей) в автомобиле, если он заперт с снаружи и срабатывает запорный механизм: двери и окна не могут открываться изнутри. Запертые двери могут задержать помощь в чрезвычайной ситуации, потенциально подвергая жизни опасности.

Ручное запирание дверей, если центральный замок не работает

Если центральный замок в какой-то момент не сработает, каждая дверь должны быть заблокированы отдельно.

Дверь: запирание двери вручную

Предусмотрено механическое запорное устройство (видно только при открытых дверях) на двери переднего пассажира и задних дверях.
