Двухрычажная подвеска: Двухрычажная подвеска

Двухрычажная подвеска

Двухрычажная подвеска — распространенный тип независимой подвески. Конструкция двухрычажной подвески основана на применении двух рычагов, верхнего и нижнего, прикрепленных одним концом к кузову, а другим — к ступице колеса.

На заре автомобильной эпохи, машины отличались от конных экипажей лишь наличием двигателя. Соответственно и подвеска в виде балки на эллиптических рессорах перекочевала на них практически без изменений.  Однако ее несовершенство по мере увеличения скорости автомобилей все больше давало о себе знать, и в результате усилий инженеров и изобретателей ей на смену пришла независимая, двухрычажная.

Автомобили начала ХХ века, столь непохожие на современные, были далеки от понятий «комфорт» и «управляемость». А именно этого и не хватало покупателям отнюдь не дешевых автомобилей.

Добиться приемлемых ходовых качеств удалось с началом применения независимых подвесок. Они, как и большинство автомобильных разработок, перекочевали на гражданские автомобили из автоспорта. Высокие скорости и зависимые подвески, оказались вещами несовместимыми. Управляемость на виражах оставалась на уровне тех же конных экипажей. Кроме того, кузов автомобиля находился над балками мостов, поэтому центр тяжести был высоким. И если при езде по прямой никаких проблем не возникало, то быстрые повороты приходилось преодолевать едва ли не со скоростью пешеходов.

Несмотря на то, что двухрычажная подвеска появилась на автомобилях еще до Второй мировой войны, она до сих пор считается самой сбалансированной и оптимальной для легкового автомобиля. Кроме того, на болидах самой известной гоночной серии «Формула-1», используется «двухрычажка». Российские автолюбители не понаслышке знакомы с такой конструкцией — на «Жигулях» классического семейства, от «Копейки» до «Семерки» передняя подвеска была независимой, двухрычажной.

Конструкция двухрычажной подвски

Также, как и почти сто лет назад, она представляет собой два рычага, расположенных поперечно, один над другим. Нижний, через сайлентблоки, опирается на балку или подрамник, а верхний – на кузов. Другие концы рычагов, через шаровые опоры, соединены со ступицей колеса.

Для экономии пространства и достижения оптимальной кинематики работы подвески применяются рычаги разной длины. Верхний, короткий, выполнен в виде буквы «А», а нижний, в виде буквы «L».

В качестве упругого элемента в двухрычажной подвеске может быть использована пружина, торсион, пневмобаллон или полуэллиптическая рессора. Правда, последняя на легковых автомобилях практически не встречается и используется лишь на легких грузовичках.

Вместе с амортизатором упругий элемент одним концом крепится к нижнему рычагу, а другим к кузову автомобиля.

Плюсы и минусы двухрычажной подвески

Как уже упоминалось выше, независимая двухрычажная подвеска наделяет автомобиль хорошей управляемость. Но это не единственное ее достоинство. При проезде неровностей толчки при работе подвески гасятся более эффективно, что в лучшую сторону сказывается на уровне комфорта при езде. И самое главное, этот тип независимой подвески на сегодняшний день является самым надежным.

Если она настолько хороша, то почему она не ставится на все автомобили? Проблема в  том, что у двухрычажной подвески есть существенный недостаток. Дело в том, что верхний рычаг довольно ощутимо «съедает» подкапотное пространство. А если учесть, что подавляющее большинство современных автомобилей переднеприводные, с поперечным расположением двигателя, то «двухрычажке» просто не находится места в кузове. По этому практически все автомобили А-, B- и С-класса довольствуются компактной и более дешевой в производстве подвеской типа McPherson. По той же причине двухрычажная подвеска практически не используется на задней оси автомобилей, потому как уменьшает полезный объем багажника.

Рано или поздно изнашивается любая, даже самая надежная подвеска. Тут всплывает еще один минус «двухрычажки». Дело в том, что сейчас рычаги делаются неразборными. То есть и шаровая опора и сайлентблоки выполнены одной деталью. А сами рычаги, для снижения неподрессоренных масс в основном изготавливаются из алюминия. Поэтому при износе, скажем, «копеечных» сайлентблоков или шаровой опоры, приходится покупать недешевый рычаг целиком.

Состояние элементов подвески можно продиагностировать самостоятельно. Для этого достаточно поддомкратить нужное колесо, а затем при помощи монтажки проверить состояние шаровых опор и сайлентблоков. Последние чаще всего рассчитываются на весь срок службы автомобиля и не требуют к себе внимания. А вот самыми уязвимыми местами в двухрычажной подвеске являются шаровая опора и амортизатор. Несмотря на простоту конструкции, ремонт лучше доверить профессиональным автослесарям, но, при соответствующих навыках, приспособлениях и желании, можно сделть и самостоятельно.

Как работает многорычажная подвеска? Двухрычажная подвеска на каких авто. Двухрычажная подвеска. Устройство и принцип работы многорычажной подвески Многорычажная подвеска схема

Поскольку для любого транспортного средства одной из важнейших систем, влияющих на комфорт и безопасность при движении, является подвеска. Проектирование многорычажной подвески, как наиболее оптимального варианта, является важным моментом для автопроизводителя. Впервые о ней заговорили еще в середине прошлого века, и сегодня она получила заслуженное признание и востребованность на большинстве легковых авто, задне- и полноприводных, где чаще всего устанавливается на задний мост.

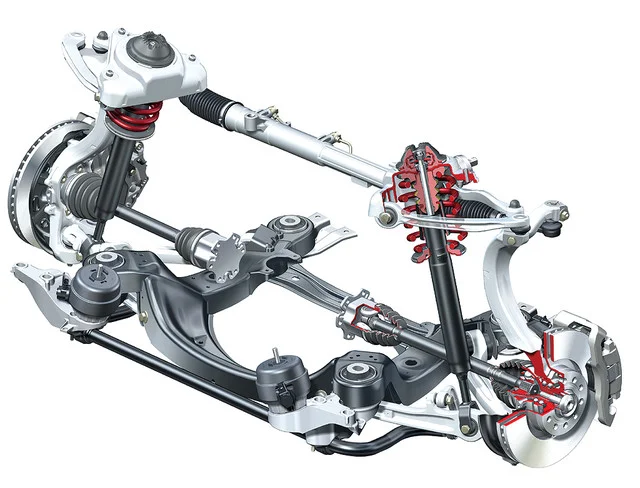

Устройство и принцип работы многорычажной подвески

Практически любая многорычажная подвеска включает в себя ряд обязательных элементов:

• рычаги — продольные и поперечные;
• опора ступицы;
• подрамник;
• амортизаторы и пружины.

Вместо двух последних элементов может быть использована пневматическая стойка. Главную роль в многорычажной задней подвеске играет подрамник, к которому крепятся поперечно расположенные рычаги, соединенные, в свою очередь, с опорой ступицы. Такой вариант подвески сможет состоять из трех или пяти рычагов.

Процесс конструирования многорычажной подвески отличается большой сложностью, и осуществляется лишь при помощи компьютерного моделирования. Каждый рычаг в этой системе отвечает за определенный момент в поведении колеса — изменение поперечного перемещения или развала. Как правило, конструкторами предусмотрена независимая работа каждого звена в таком механизме, и нередко рычагам придается строго определенная форма, которая необходима инженерам для создания кузова задуманной формы. Об эволюции подвески и ее основных особенностях можно узнать, посмотрев видео:

Достоинства системы с множеством рычагов

Во многих автомобилях, особенно не относящихся к премиальному сегменту, такие понятия, как комфорт и хорошая управляемость, часто являются взаимоисключающими. Создание многорычажной независимой подвески позволило конструкторам сделать практически любой автомобиль комфортным для пассажиров, и одновременно простым в управлении. Среди основных достоинств курсовой многорычажной подвески можно выделить следующие:

• все колеса одного моста полностью не зависят друг от друга;
• возможность использования в конструкции деталей из алюминия позволяет снизить массу самой подвески;
• отличное сцепление каждого колеса с дорожным покрытием, что особенно важно при движении по сырой трассе или в гололед;
• сохранение оптимальной управляемости авто даже на высокой скорости, резком маневрировании и скоростном прохождении крутых поворотов;
• благодаря мощным сайлентблокам, при помощи которых элементы многорычажной подвески крепятся к подрамнику, удалось достичь хорошей изоляции салона от шума;
• возможность использования в ТС, оснащенных передним, задним или полным приводом.

Имеет многорычажная подвеска не только плюсы, но и минусы. В качестве основного из них нужно отметить сложность конструкции. Кроме того, большинство автопроизводителей видят необходимость в установке неразборных рычагов, стоимость которых весьма внушительна. Для многорычажной подвески крайне желательны дороги с высококачественным покрытием, что в нашей стране скорее исключение, нежели правило. отсюда — частая необходимость ремонта, который самостоятельно проводить сложно, а обращение к специалистам обходится недешево.

Можно ли сохранить многорычажную подвеску на плохих дорогах

Несмотря на достаточно дорогую эксплуатацию, у автовладельцев практически никогда не возникает сомнений что лучше — балка или многорычажная подвеска. По уровню комфорта и безопасности эти системы просто несопоставимы. Для поддержания такого вида подвески в оптимальном состоянии требуется постоянный контроль и обслуживания. Несмотря на сложность всей конструкции, многие манипуляции по уходу вполне можно выполнять самостоятельно. Особенно при наличии смотровой ямы или подъемника.

При обслуживании многорычажной подвески нужно прежде всего руководствоваться рекомендациями производителя, изложенных в мануале. В первую очередь проверяются амортизаторы — наличие трещин, вмятин или подтеков говорит о необходимости замены. После этого осмотру подлежат штанги, шаровые, сайлентблоки. Уделяется внимание крепежным элементам, которые при необходимости подтягиваются, а также всем резиновым уплотнителям. Многорычажная подвеска заднего моста у неопытных водителей может вызывать подозрения в том случае, если при движении сзади возникают посторонние шумы.

Частой причиной этому становится выхлопная трубка. При самостоятельной проверке на нее следует обратить внимание в первую очередь — ее крепление должно быть надежным, а если оно ослабло, его достаточно подтянуть, чтобы посторонний звук исчез. Кататься на автомобиле, в многорычажной подвеске которого были обнаружены поврежденные элементы достаточно опасно. Так, немного погнутый рычаг вызывает угол расположения колеса, что приводит не только к быстрому износу резины, но и заметно меняет поведение авто на дороге в худшую сторону.

Понятие подвески вошло в обиход еще на заре автомобилестроения. Но собственных разработок в то время еще не было и автомобили получили этот узел по наследству от гужевых повозок. Такие моменты, как мягкость, комфорт, управляемость даже не упоминались.

При максимальной скорости первых автомобилей в 6 км/ч эти вопросы были совсем не актуальны. Но со временем подвески на продольных эллиптических рессорах стали непригодными для эксплуатации.

На больших скоростях требования к шасси изменились, поэтому в довоенные годы была изобретена двухрычажная конструкция, которая успешно применяется до настоящего времени.

Устройство двухрычажной подвески

Двухрычажную подвеску можно назвать прототипом других конструкций, так как ее видоизменение привело к ряду новых решений. Разделение верхнего рычага на два отдельных вывело в свет . А замена верхнего рычага телескопической стойкой лежит в основе идеи .

Двухрычажная подвеска, как видно из названия, состоит из двух поперечных рычагов, верхнего и нижнего, которые установлены один под другим.

Нижний рычаг крепится подвижно к кузову. Следует подробно описать способ крепления. Дело в том, что несущей частью такой подвески является балка или подрамник. Такое решение спровоцировано огромными нагрузками на кузов, которые приводили к его разрушению. Подвижность рычага обеспечивают сайлентблоки.

Верхний рычаг может крепиться к кузову или к балке. Это не так принципиально, потому что вся нагрузка уходит на пружину, а верхний рычаг играет роль опоры для ступицы. С противоположных сторон на рычагах конструируются шаровые опоры для крепления поворотного кулака и обеспечения его вращения относительно вертикальной оси.

Основным упругим элементом, принимающим на себя все удары при проезде неровностей, является пружина . Она выполняется с разным шагом витков, чтобы избежать резонанса.

данная статья написана при работе с автомобилем Skoda Octavia, передний привод. На прочих моделях могут иметься некоторые отличия, но они не влияют на общий объём или метод ремонта.

Задняя многорычажная независимая подвеска призвана обеспечить комфорт и точность руления на любых скоростях и любых покрытиях. В ней так много составляющих, что на одном рисунке даже схематично невозможно разместить

И как любая подвижная конструкция, имеет свой ресурс.

Машины этой платформы ездят достаточно давно, что бы набрать статистику по наиболее часто заменяемым компонентам. К ним можно смело причислить так называемые подруливающие тяги и сайлентблоки в задних нижних поперечных рычагах. Но на самом деле и в остальных рычагах сайлентблоки практически такого же диаметра. А значит и ресурс у них примерно одинаковый. Но диагностировать их состояние визуально почти невозможно. И получается, что руки до них доходят только тогда, когда на стенде развал/схождения не получается стронуть регулировочные болты. Их, к слову, 4 штуки.

И если нижние ещё есть шанс расшевелить или даже срезать болгаркой, то верхние весьма труднодоступны

Поэтому в данной статье рассмотрим переборку всех элементов задней подвески, со снятием балки.

Пока всё крепко прикручено к кузову, имеет смысл «стронуть» все гайки и болты, которые потом потребуется откручивать

-отсоединяем троса ручника от суппортов. Для этого «усы» на рубашке троса необходимо сжать

Вытаскиваем троса из направляющих, прикреплённых к рычагам

Теперь можно открутить сами суппорта, и подвесить их на локере с помощью крючков из проволоки, например

Что бы не разгерметизировать тормозную систему нужно отсоединить трубки от балки. Для этого вынимаем фиксаторы

Теперь можно и трубку и шланг вывести в сторону через прорезь

Трубку, идущую на правый суппорт вдоль балки, отщёлкиваем из фиксаторов

Откручивает датчик положения кузова от рычага (для тех версий, у кого он есть)

Приступаем в демонтажу. Ставим упор под задний рычаг и создаём упор. Выкручиваем болт крепления рычага к поворотному кулаку

Опускаем стойку, опускаем рычаг, вынимаем пружину

Откручиваем нижний болт крепления амортизатора

С левой стороны снимаем резинку крепления глушителя

Отсоединяем разъёмы с датчиков ABS

Устанавливаем гидравлическую стойку под балку

Откручиваем болты крепления продольных рычагов

Откручиваем 4 болта крепления балки к кузову

Балку можно извлекать

Теперь приступаем к разбору.

Откручиваем наружные болты верхних рычагов

Переходим ко внутренним.

И если гайку открутить не очень сложно, то сам болт чаще всего оказывается закисшим внутри втулки сайлентблока. К слову: даже в таком положении определить состояние самого сайлентблока практически невозможно

Берём в руки «болгарку» и обрезаем болт

Вынимаем нижние болты крепления подруливающих тяг к поворотному кулаку

Пробуем открутить заднюю стойку стабилизатора от рычага

Скорее всего не получится.

Тогда берём опять «болгарку» в руки

Открученные детали раскалываем так, что бы не запутаться при сборке

Откручиваем болты крепления продольных рычагов к поворотным кулакам

Переворачиваем балку и откручиваем нижние задние рычаги. И опять есть вероятность, что гайки то открутятся, а болты – нет

Берём в руки (хором!) «болгарку…

Откручиваем болты крепления стабилизатора

Откручиваем последние рычаги, те самые подруливающие тяги.

Подвеска разобрана

А вот комплект новых запчастей, в ожидании установки

не спешите переписывать номера с коробок. В этой статье не обсуждаются производители и способ ремонта (замена сайлентблоков или рычага целиком)

Первыми устанавливаем подруливающие тяги. Не перепутать левую с правой! (у некоторых моделей с определённого года они могут быть симметричными)

-перед запрессовкой новых сайлентблоков необходимо очистить посадочное место

Сам сайлентблок нужно правильно ориентировать относительно рычага. На нём есть две выступающие полоски

Их нужно совместить с выступами рычага

Что бы избежать смещения, можно нанести метку маркером

А ещё нужно учитывать, что обойма сайлентблока уже, чем сам рычаг

И тут поможет маркер

Запрессовываем

Впрочем, можно использовать и более точный измерительный инструмент

Устанавливаем рычаги в балку, вставляем новые болты и новые эксцентриковые шайбы

Прикручиваем на место стабилизатор, уже с новыми стойками

Переворачиваем балку, берёмся за верхние рычаги

Обратите внимание, сайлентблоки внешне почти одинаковые, различаются только внутренним диаметром.

Перепрессовываем тем же способом, только головка потребуется другого диаметра

Прикручиваем рычаги к балке, так же используя новые болты и шайбы

Теперь берёмся за продольные рычаги. ELSA предписывает выдерживать определённые размеры при монтаже и запрессовывании,

я же делаю так: перед откручиванием центрального болта замеряю расстояние между рычагом и корпусом

Затем уже можно откручивать центральный болт

Перед удалением старого сайлентблока удобно сделать метку, по которой ориентировать новый сайлентблок

Кстати и отрыв этого сайлентблока удаётся рассмотреть уже только после демонтажа

Уже привычная процедура извлечения

зажимаем рычаг в тиски, устанавливаем корпус, наживляем центральный болт. Выставляем необходимое расстояние, затягиваем предварительно, затем зажимаем в тиски сам корпус, и производим окончательную затяжку динамометрическим ключом.

Остались сайлентблоки в самих поворотных кулаках. Что бы их заменить с помощью пресса, нужно открутить скобу суппорта, снять тормозной диск, ступичный подшипник, и открутить пыльник. Но при наличии небольшого количества оправок и длинного винта всё можно провести на месте

Поделюсь небольшим секретом: обойма этих сайлентблоков пластиковая, и для облегчения извлечения можно привлечь промышленный фен или даже компактную газовую горелку. Выскакивают «на ура»

Обратный процесс значительно проще

Все сайлентблоки заменены, можно приступать к обратной сборке. Описывать всю процедуру нет смысла, но стоит обратить внимание на несколько моментов:

— в связке болт-гайка присутствует несколько шайб.

Размещаются они так:

Прикручивая продольный рычаг к поворотному кулаку, не затягивайте их сразу, так как нужно сначала вставить болт стойки стабилизатора.

И вообще, нельзя затягивать ни одного крепления до определённого момента, только наживить и подкрутить.

Что бы удобнее было вставлять балку на место, у пары старых болтов можно отрезать шляпки, и использовать их как направляющие

Так будет проще совмещать отверстия

Пружины нужно устанавливать в строго определённом положении. Помочь этому может выступ на резиновой подошве, который нужно вставить в ответное отверстие рычага

Под рычаг ставится домкрат или гидравлическая стойка.

Совместить отверстия, вставить болт, наживить гайку.

Поддомкрачивать рычаг до тех пор, пока вес не ляжет на пружину

Помочь определить этот момент можно по упору, между ним и кузовом должен появиться зазор

И вот именно в этот момент необходимо затягивать все болты и гайки.

Вставить тормозную трубку в фиксаторы

Надеть разъёмы на датчики ABS

После этого можно прикручивать колёса и ехать прямиком на стенд развал/схождения.

Для собственного спокойствия можно перезатянуть все болты и гайки крепления рычагов, когда машина стоит на колёсах.

Multilink или многорычажная подвеска является самым распространенным способом оборудовать крепление колес автомобиля без жесткой связи между ними. Данный вид подвески устанавливается практически на все автомобили и превосходит по своим характеристикам обычный способ крепления задней оси.

Многорычажная подвеска – что это?

Современные автомобили отличаются от отечественных и от своих предшественников более высоким уровнем безопасности, устойчивостью и надежностью. Эти критерии были достигнуты за счет исследований и усовершенствований различных деталей, узлов и механизмов, устанавливаемых на современные автомобили. Это коснулось и многорычажной подвески. Ее изменения и трансформации дали возможность сделать автомобиль более устойчивым и послушным на дороге.

– это комплекс деталей и узлов, которые связывают корпус автомобиля с колесами. Она предназначена для минимизации динамических нагрузок, а также способствует равномерному распределению таких нагрузок на все опорные элементы во время движения автомобиля. Многорычажная подвеска дает желаемую плавность во время движения, дарит превосходную управляемость, а также способствует снижению шума в салоне.

Данный узел представляет собой совокупность деталей, которые дают возможность осуществлять регулировку в разных плоскостях. Высокий уровень управляемости и плавность достигается с помощью следующего набора деталей:

— продольные и поперечные рычаги;

Подрамник;

Опора ступицы;

Амортизаторы

И пружины.

Подрамник является основой, несущей конструкцией, к нему крепятся поперечные рычаги, которые в свою очередь соединяются с опорой ступицы колеса. Такая конструкция обеспечивает поперечное положение ступицы. С другой стороны все рычаги надежно прикреплены к лонжерону или подрамнику. Сегодня автомобили комплектуются трех или пятирычажной подвеской. Многорычажная подвеска может устанавливаться, как на переднюю ось, так и на заднюю. Если это передняя подвеска, то рычаги могут быть заменены на реактивные тяги. Они способны выполнять одновременно функцию стабилизатора устойчивости и рычага.

Как работает многорычажная задняя подвеска?

На первый взгляд может показаться, что механизм это достаточно сложный, но при ближайшем рассмотрении оказывается все совсем наоборот. Далее мы расскажем о том, как работает многорычажная задняя подвеска и о многом другом.

Как известно в конструкцию данного механизма входят рычаги, амортизатор, пружины, ступичные опоры, стабилизатор устойчивости и подрамник. Рычаги крепятся в подрамнику и раме автомобиля. Поперечные рычаги фиксируются со ступицей колеса, в поперечной плоскости обеспечивают ее устойчивое положение. Задачей верхнего рычага является передача поперечных нагрузок и надежное крепление подрамника к колесу. Передний нижний рычаг несет ответственность за схождение колес автомобиля. Задний нижний рычаг принимает на себя груз кузова автомобиля. Продольный рычаг фиксирует колеса в направлении продольной оси. Крепление к кузову в данном случае осуществляется с помощью опоры. Другой край рычага крепиться к ступице. В данном узле находятся подшипники, крепления колес и другие необходимые детали. Как правило, амортизаторы и пружины устанавливаются отдельно друг от друга. Для того чтобы снизить угол наклона автомобиля во время прохождения поворотов и виражей используется стабилизатор поперечной устойчивости. Крепление стабилизатора осуществляется с помощью резиновых опор, тяги соединяют штанги и опоры ступиц.

Данная конструкция подвески является результатом долгих лет усовершенствований и исследований. Она позволила избежать аварийных ситуаций, пробоев, удержать автомобиль в вертикальном положении на поворотах. Она представляет собой более громоздкий узел, чем предыдущие модификации, а также стоит дороже. Однако от этого не теряет своей популярности отчасти благодаря возможностям, которые получае автовладелец.

Независимая подвеска – своими руками приводим ее в порядок

Несмотря на кажущуюся надежность и мощь независимая подвеска или ее усовершенствованная версия многорычажная конструкция, является механизмом, который подвержен повреждениям. Это приводит к необходимости проводить регулярные осмотры и ремонты.

Большинство неисправностей независимой многорычажной подвески можно исправить своими руками. Главным принципом успешного ремонта является вовремя замеченная неисправность. Первые признаки износа узла можно заметить после прохождения автомобилем 40-80 тыс. км. Может появиться стук, скрип. Звуки усиливаются в момент пересечения препятствий, ям на дороге или «лежачих полицейских». Причины могут быть различные от необходимости заменить небольшую деталь, защищающую то или иное сочленение с последующей чисткой этого узла до проведения комплексного ремонта. В этом случае может понадобиться квалифицированная помощь и специализированное оборудование. На СТО специалисты проведут все необходимые процедуры, в том числе будет осуществлена диагностика и ремонт задней подвески.

Диагностика неисправностей может проводиться в условиях гаража. В первую очередь необходимо провести визуальных осмотр всех частей. Передняя часть подвески:

— нужно снять амортизаторы и осмотреть их на наличие трещин, сколов и других повреждений;

Затем необходимо внимательно провести осмотр шаровых опор, сайлентблоков, рычаг и штангу.

Особое внимание в данной области необходимо уделить резиновым сочленениям, уплотнителям и креплениям. Если Вы заметили повреждение, трещины, то необходимо заменить данную деталь на новую. На днище автомобиля есть резиновая прокладка, она также должна быть целой.

При диагностике была обнаружена неисправность? Перед тем, как ее ликвидировать оцените технические возможности. Если нет уверенности, лучше всего обратиться к специалистам в автосервис. После можно переходить к диагностике задней подвески. Здесь также осмотр начинается с амортизаторов. Далее необходимо уделить время тягам и уплотнителям. В процессе осмотра задней подвески особое внимание уделить осмотру выхлопной трубы. Звуки и скрипы могут исходить от повреждений в ней.

В процессе осмотра необходимо подтянуть все резьбовые элементы и смазать все сочленения, где это необходимо. Если же повреждения не обнаружены, а звуки продолжают усиливаться во время движения, необходимо обратиться к специалистам. Все дело в том, что неумелые или неправильные действия могут привести к повреждению или разрушению важного элемента трансмиссии автомобиля, а это уже может вылиться в дорогостоящий ремонт.

Диагностика и ремонт задней подвески

Для того чтобы каждый выезд на железном коне дарил комфорт и удовольствие необходимо регулярно осуществлять осмотр и диагностику ходовой части машины. Если самостоятельно Вам не удалось обнаружить и устранить характерные звуки, необходимо обратиться в автосервис. Специалисты проведут все необходимые процедуры в том числе это будет:

— комплексная диагностика и ремонт задней подвески, комплексная диагностика всех составляющих подвески;

Восстановительные и ремонтные работы;

Ремонт или полная замена отдельных деталей или узлов подвесок;

Регулировка схода-развала колес и настройка передней и задней подвески.

При проведении всех этапов работ автослесари используют специальное оборудование, которое невозможно установить в гараже или заменить чем-либо. Профессиональную диагностику и ремонт задней подвески можно сравнить с лечением в дорогостоящей клинике или оперативным вмешательством. Подвеска и ходовая часть автомобиля являются не просто механизмом, обеспечивающим движение и управление процессом движения, но и обеспечивающим безопасность на дороге. Поэтому халатное отношение к скрипам, стукам или необычным кренам автомобиля в дороге может привести к плачевным последствиям.

Приветствую вас, автолюбители! Как сделать так, чтобы колёса машины имели независимый друг от друга ход и не имели жёсткой связи между собой? Ответ: применить независимую подвеску. Есть несколько вариантов реализовать этот сценарий, но один из самых популярных на сегодняшний день — многорычажная задняя подвеска (Multilink). Наверняка Вы слышали о ней, и, кстати, применяют её с успехом и на передней оси.

Хит среди независимых подвесок

Полюбилась «многорычажка» производителям и владельцам машин не зря. Это чудо инженерной мысли обладает действительно уникальными характеристиками – имеет высокую плавностью хода, делает авто отлично управляемым и даже шумит меньше своих собратьев.

Единственный серьёзный недостаток – цена, обусловленная сложностью изготовления и настройки. Несмотря на это, увидеть её можно и на легковушках, и на грузовых автомобилях.

По сравнению с другими видами, «многорычажка» довольно молода. Считается, что впервые она появилась на спортивном автомобиле Porsche 928 в конце 70-х годов прошлого столетия. Другие немецкие компании быстро подхватили идею и стали совершенствовать независимую многорычажную систему.

Так, к примеру, в Mercedes в 1982 году выпустили модель, задняя подвеска которой могла подруливать в сторону поворота. А Audi начали устанавливать её и на переднюю ось легковых автомобилей.

Чем больше рычагов, тем лучше…

Что же такого магического в «многорычажке»? По сути, она представляет собой эволюцию классической подвески на двойных поперечных рычагах.

Если в последней каждый из поперечных рычагов распилить на два, то получим самую примитивную многорычажную, и в этом случае уже получаем преимущество — можно регулировать независимо друг от друга продольное и поперечное положение колеса.

А если добавить к ним ещё и продольные рычаги, как делают сейчас, то получится вообще сказка.

Давайте рассмотрим детальнее многорычажную систему. Основными элементами подвески являются:

• подрамник;
• опора ступицы;
• амортизатор;
• пружина;
• поперечные рычаги;
• продольный рычаг;
• стабилизатор поперечной устойчивости.

Работа подвески состоит из слаженного взаимодействия всех этих железяк, и каждая выполняет очень важную роль.

Опорой всей конструкции выступает подрамник. К нему через сайлентблоки (резино-металлические опоры) одним из концов крепятся практически все рычаги. Вторым концом они через аналогичные сайленблоки закреплены на ступичной опоре.

Поперечные рычаги, которых может быть до пяти штук, обеспечивают надёжную фиксацию колеса в поперечной плоскости.

Название продольного рычага (он, к слову, только один на колесо) тоже говорит само за себя, но в отличие от поперечных противоположным от ступичной опоры концом он крепится к кузову автомобиля.

В «многорычажке» упругие элементы (стойки амортизаторов и пружины) не объединены в одну конструкцию и находятся порознь. Их задача – давать адекватный ответ различным нагрузкам.

Что же касается стабилизатора поперечной устойчивости, то, как и в других типах подвесок, он занимается предотвращением кренов кузова при прохождении виражей и улучшением сцепления колёс с дорожным полотном.

Если сравнивать многорычажную подвеску с другими, то она, на первый взгляд, кажется нагромождением различных рычагов и железок. Так и есть, громоздкость этой системы налицо, что, конечно же, отражается и на её стоимости. Тем не менее, благодаря своим исключительным свойствам (плавность хода подвески, управляемость), она пользуется огромным спросом.

К слову, ещё один немаловажный момент, который является «скелетом в шкафу» многорычажной конструкции – это плохая переносимость некачественных дорог. Согласитесь, в наших реалиях это довольно актуально. Хотя, с другой стороны, регулярная профилактика и диагностика элементов подарят долгие годы удовольствия от вождения автомобиля при любых условиях эксплуатации.

Спасибо за внимание, друзья. Надеюсь было интересно. Подписывайтесь, делитесь в сетях, и следите за свежими публикациями.

Что такое подвеска на поперечных рычагах и как она работает?

Когда кто-то говорит вам, что его автомобиль или грузовик имеет «подвеску на поперечных рычагах», это не болтовня. Они имеют в виду особый тип конструкции подвески, которая позволяет колесам автомобиля двигаться, регулироваться и адаптироваться к быстро меняющимся дорогам и условиям вождения.

Хотя существует несколько других типов подвески, подвеска на поперечных рычагах (или, если быть точным, на двойных поперечных рычагах) довольно популярна и существует уже почти столетие.

Что такое поперечная подвеска?

Двойной поперечный рычаг — это независимая конструкция подвески, которую можно найти на передних, задних или всех четырех колесах. В этом контексте «независимый» означает, что движение одного колеса не зависит от трех других колес. Другими словами, он может двигаться (в некоторой степени) независимо от шасси.

Эта конструкция имеет ряд преимуществ, особенно в условиях высокой производительности на дорогах и бездорожье. Ключевым преимуществом является то, что, в отличие от аналогичной конструкции со стойками MacPherson, конструкция с двойным поперечным рычагом не оказывает существенного влияния на развал колес и ход подвески.

Это означает постоянное пятно контакта шины с дорогой, независимо от крена кузова или дорожных неровностей.

Вот комплект левых и правых верхних рычагов для автомобиля Chevy Chevelle 1966 года выпуска, который на заводе имел двухрычажную подвеску. В конструкции GM амортизатор и винтовая пружина зажаты между верхним и нижним рычагами. (Изображение/Summit Racing)

Как работает подвеска на поперечных рычагах?

Установка получила свое прозвище «треугольный рычаг» благодаря двум рычагам управления (также известным как поперечные рычаги или А-образные рычаги), которые удерживают поворотный кулак и шпиндель.

Хотя индивидуальные настройки могут различаться, существует базовый рецепт подвески на поперечных рычагах.

В современных системах верхние и нижние рычаги обычно используют шаровые шарниры для крепления шпинделя/ступицы в сборе. Затем рычаги соединяются с шасси или кузовом автомобиля, где им разрешено поворачиваться.

На ведущих колесах полуоси соединены с фланцами дифференциала и ступицы через ШРУС или карданные шарниры, что позволяет каждому колесу двигаться вверх и вниз. Он также позволяет поворачивать рулевое колесо из стороны в сторону в автомобилях с передним приводом.

Амортизатор (демпфер) обычно располагается между верхним и нижним рычагами управления для подавления раскачивания подвески.

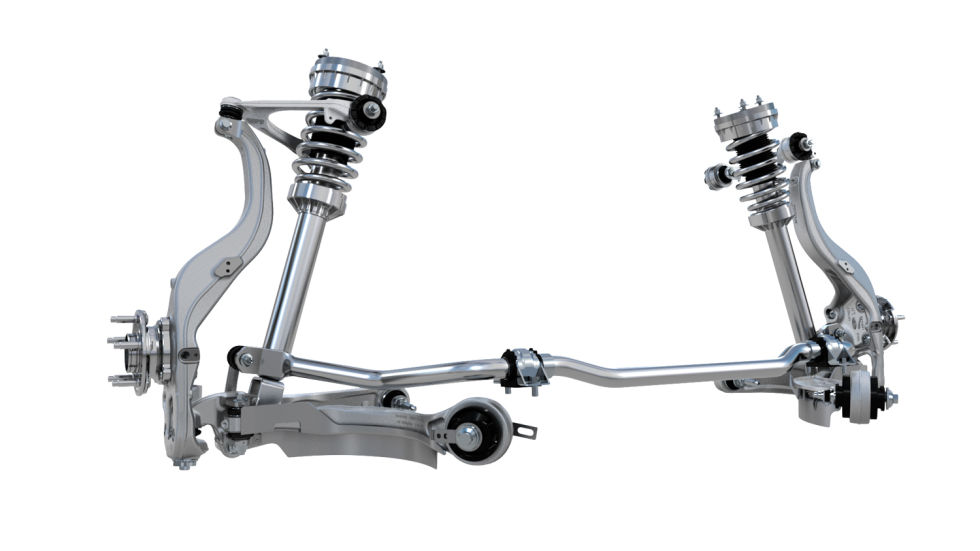

Это независимая передняя подвеска вторичного рынка. Обратите внимание на А-образные рычаги (поперечные рычаги), соединяющиеся с верхней и нижней частью каждого амортизатора. Эта конкретная установка представляет собой версию оригинальной передней подвески Mustang II от Heidt. (Изображение/Summit Racing)

Познакомьтесь с Mustang II

Обсуждение подвески на двойных поперечных рычагах было бы неполным без упоминания 1974-78 Форд Мустанг II.

Ага, , что Mustang II — экономичный компакт, над которым любят посмеиваться любители пони-каров.

Недостаток стиля и мощности Mustang II компенсировал практичностью. Он отличался компактной, практически автономной независимой передней подвеской, которая включала дисковые тормоза, поперечину, рулевую рейку и крайне важную конструкцию с двумя поперечными рычагами.

Редукторам не потребовалось много времени, чтобы начать пересаживать передние подрамники Mustang II на свои старые хот-роды с балочной осью.

Обмен был простым обновлением, обеспечивающим более плавную езду, более легкое рулевое управление, большую мощность торможения и уверенное прохождение поворотов. Вскоре хотроддеры рыскали по свалкам в поисках списанных Mustang II.

На самом деле, несмотря на то, что оригинальные автомобили-доноры Mustang II к настоящему времени в основном проржавели, компании вторичного рынка все еще производят установки на базе Mustang II , часто со значительными улучшениями конструкции.

Послепродажные комплекты также обычно называются «Мустанг II».

Итак, если вы когда-нибудь слышали о «передней части Mustang II», люди говорили именно об этом.

Должен ли я перейти на двойной поперечный рычаг?

Положите циркулярную пилу. Несмотря на то, что двухрычажная подвеска часто является предпочтительным вариантом подвески с высокими характеристиками, существует множество обновлений подвески на вторичном рынке для каждого типа подвески.

Что еще более важно, на большинстве автомобилей модернизация системы подвески на поперечных рычагах в транспортном средстве, изначально не оборудованном такой системой, требует больших усилий.

Мы говорим о производстве, резке, сварке и… гм… математике.

Не отчаивайтесь — будь то многорычажная подвеска, стойки MacPherson, качающаяся ось, прямая ось или поперечный рычаг, вы всегда можете сделать ее лучше.

Обычные универсальные модификации включают в себя более жесткие пружины (листовые или винтовые), полиуретановые втулки и дополнительные (или большие) стабилизаторы поперечной устойчивости.

Если это звучит так, как будто это твой путь. Вы можете начать с здесь .

20+ автомобилей с подвеской на двойных поперечных рычагах

by Kevin

1 акция

• Поделиться
• (Обновлено 21 октября 2022 г.)

  Подвеска является жизненно важным компонентом шасси. транспортного средства. Функция системы подвески состоит в том, чтобы поддерживать весь вес автомобиля и поглощать удары, возникающие во время движения.

  Что такое подвеска на двойных поперечных рычагах?

  Подвеска на двойных поперечных рычагах крепится к каждому колесу и имеет два рычага управления. Руки имеют форму почти треугольника или поперечного рычага. Каждый из этих рычагов управления крепится к колесному узлу и раме автомобиля.

  Эта подвеска предназначена для того, чтобы каждое колесо автомобиля реагировало независимо от других. Это делает преодоление неровностей и каменистой местности намного более плавным для водителя.

  Автомобили с подвеской на двойных поперечных рычагах

  Вы обнаружите, что некоторые высокопроизводительные, спортивные и роскошные автомобили чаще всего имеют систему подвески на двойных поперечных рычагах. Ниже представлены 10 автомобилей с подвеской на двойных поперечных рычагах.

  Alfa Romeo Giulia 952 – В Европе считается компактным автомобилем представительского класса. В Соединенных Штатах вы можете назвать его роскошным автомобилем из-за его передовых функций и дизайна. Alfa Romeo — итальянский производитель, который представил эту модель в июне 2015 года.

  Lancia Delta S4 — это популярный итальянский раллийный автомобиль, который использовался в чемпионате мира по ралли в 1980-х годах. Lancia была известна тем, что устанавливала подвески на двойных поперечных рычагах и в свои более поздние модели автомобилей.

  Maserati Gran Turismo Sport 2015 – Этот спортивный автомобиль явно не будет доступен каждому. Его новая цена составляет около 78 000 долларов, но это, безусловно, стильный автомобиль, если вы можете позволить себе такую ​​цену.

  Мерседес-Бенц – Mercedes-Benz выпускает модели автомобилей класса люкс. Именно этим они известны. Большинство этих автомобилей оснащены подвеской на двойных поперечных рычагах из-за того, насколько плавно она делает вождение по неровным дорогам. Он также лучше защищает внутренние компоненты, ограничивая удары.

  MG Rover TF — это была популярная модель спортивного автомобиля примерно до 2005 года. Именно тогда компания прекратила производство этой линейки автомобилей. Его подвеска на двойных поперечных рычагах, безусловно, обожала тех, кто имел опыт вождения этого автомобиля.

  Toyota Tundra . Этот пикап 2014 года выпуска может еще лучше работать на бездорожье благодаря подвеске на двойных поперечных рычагах. Поскольку он существует уже некоторое время, вы можете получить приличную цену на более старую Tundra с системой двойных поперечных рычагов.

  Honda Accord — Хонда Аккорд была сделана с подвеской на двойных поперечных рычагах на шасси, чтобы уменьшить общий шум и вибрации, возникающие при движении по дорогам, особенно по неровным дорогам.

  Хонда NSX — Honda/Acura отвечала за производство этого спортивного автомобиля. Первоначально NSX был принят на вооружение в 1984 году и имел подвеску на двойных поперечных рычагах и задний привод. Полная модель изначально производилась с 1990 по 2005 год. Второе поколение было представлено в 2016 году и до сих пор набирает обороты.

  Aston Martin DB7 – Этот высокопроизводительный роскошный автомобиль известен своей способностью путешествовать на большие расстояния и на высоких скоростях. Эта модель Aston Martin производилась между 1994 и 2004. Их было выпущено всего 7000 штук.

  Rover 600 – Для тех, кто хочет большой семейный автомобиль с подвеской на двойных поперечных рычагах, Rover 600 опередил свое время. Rover — британский производитель автомобилей, и они производили Rover 600 в период с 1993 по 1999 год. Если вы можете получить восстановленную модель, вы получите удовольствие от вождения, которое она обеспечивает.

  Другие автомобили с подвеской на двойных поперечных рычагах включают:

  • BMW X6
  • Ferrari 812 GTS
  • McLaren 720S
  • Lexus LC
  • Tesla Model 3
  • Tesla Model S
  • Tesla Model X
  • Lexus NX
  • Acura RLX
  • Acura RDX
  • BMW 5 серии
  • Toyota Highlander
  • Toyota Sequoia
  • Ford Expedition
  • Toyota 4Runner
  • Lamborghini Huracan
  • Bugatti Veyron
  • Porsche Cayenne

  См. также: Как работают системы пневматической подвески

  Заключение

  Хотя некоторые из этих автомобилей являются более старыми моделями, чем другие, это, безусловно, свидетельствует о том, что подвески на двойных поперечных рычагах были популярны среди высокопроизводительных автомобилей на протяжении десятилетий.
