Замер емкости аккумулятора мультиметром: Инструкция по проверке емкости тока и заряда аккумулятора мультимером. Способы проверки аккумулятора автомобиля.

У всех дома наверняка есть некоторое количество батареек для пультов, фонариков и других приборов. Все они хранятся, как правило, навалом. В каком состоянии каждая из них большой вопрос. Какой элемент питания выкинуть без жалости, а какой ещё может послужить, попробуем разобраться вместе с вами.

К тому же.
В разных устройствах, где применяются батарейки, используется их разное количество. От одной до нескольких. И в тех устройствах, где батареек больше одной, разряд элементов питания происходит крайне неравномерно в большинстве случаев.
Часто получается, что «садится» одна батарейка, а удалять их из устройства приходится все, потому что прибор уже не может нормально функционировать, так как элементы питания, как правило соединяются последовательно и повреждение одного из них влечёт за собой отказ всей цепочки питания.

Кто – то использованные батарейки сразу выкидывает, а большинство всё же складывает их в укромный уголок и это оправдано, потому что их, если нормально рассортировать, то можно ещё использовать в устройствах «рангом» пониже.

Насобираем все батарейки, какие найдём, не зависимо от размера и формы, чтобы устроить нечто вроде конвейера проверки или «кастинга», кому как нравится.

На любом рынке продаётся большое количество всевозможных тестеров для проверки батареек. Например, такой.

Такой тестер совершенно бесполезен, он не может дать никакого представления об оставшемся заряде батарейки, и светодиод в нём будет светиться даже на полностью не пригодном элементе питания.

Ну а самые точные данные по состоянию ваших батареек может дать вам мультиметр, пусть даже не профессиональный и дешёвый, купленный на рынке, но лучше, если у него будет функция измерения тока до 10 ампер, как на фотографии ниже.

Прибор показывает 0.8 вольт и менее — в утиль, без всякой жалости.
От 0.8 до 1.1 — пока отложим в отдельное место, в следующей статье и видео я расскажу, что с ними можно делать дальше.
Если напряжение 1.1 — 1.2 вольта — ещё немного послужит, например, в светодиодном фонарике с маломощными светодиодами или каком-то не очень важном пульте, но нужно учитывать, что пульт будет работать на пониженной дистанции.

Батарейки ограниченно годные требуют постоянного контроля, потому, что электролит из них может вытечь в любой момент и повредить устройство, в котором они находятся. По этой причине такие батарейки не рекомендуется оставлять в приборах на длительный период.
Хранить такие батарейки следует в пластиковой ёмкости, во избежание утечки электролита.

Сортировка батареек по напряжению не может точно ответить на вопрос о степени заряда оставшегося в батарейке и даёт представление всего об одном параметре, о напряжении этого элемента.

Можно на много более точно определить состояние элемента питания, если замерить ток, который может дать батарейка. Этот параметр гораздо лучше характеризует возможность батарейки для дальнейшего использования.

Для измерения этого, переключаем мультиметр на режим измерения тока до 10 ампер (если в приборе есть эта функция) и переставляем щуп в соответствующее гнездо. К батарейке присоединяем щупы максимум на 2 секунды (батарейка фактически работает в режиме короткого замыкания и это для неё очень вредно). И смотрим ток.

Также «взбодрить» на короткое время батарейку можно, если её прогреть, но осторожно. Помните, что эти действия ведут к повышению риска утечки электролита, а значит и порчи прибора, в котором находятся эти «оживлённые» батарейки, потому что электролит является очень едким веществом и очень быстро разъедает разные конструкционные материалы.

Батарейку можно зарядить, но это тема следующей публикации.

Смотрите видео проверки батареек, в котором наглядно показано преимущество сортировки батареек по току.

Удачи вам в ваших делах.

Как измерить емкость аккумулятора мультиметром: пошаговая инструкция

Сегодня батареи различных типов применяются в самой разнообразной технике. Это обеспечивает автономность и комфорт при работе с оборудованием. От правильной работы аккумулятора зависит функционирование техники, поэтому пользователи стремятся контролировать основные показатели батарей.

У владельцев транспортных средств, устройств, механизмов, инструментов, которые работают от электричества, может возникнуть вопрос, как измерить емкость аккумулятора мультиметром. Этот несложный процесс выполняется по определенной инструкции. Как произвести замер самостоятельно, каждому пользователю будет интересно изучить подробно.

Что собой представляет мультиметр

Измерение емкости аккумулятора выполняется при помощи специального прибора. Он сочетает в себе функции амперметра, вольтметра и омметра. Поэтому мультиметр считается универсальным прибором.

При помощи представленного оборудования можно проверить провод на обрыв, напряжение в розетке, работоспособность бытовых электрических приборов, а также оценить уровень зарядки аккумуляторов различного типа (автомобильных, для ноутбука, телефона, бытовых приборов и т. д.).

Прибор позволяет замерять постоянный и переменный ток, его непрерывность в сети. Также он предоставляет информацию о сопротивлении элемента цепи. Это полезный прибор, который пригодится в быту каждому домашнему мастеру.

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля , смартфона, ноутбука или любой другой бытовой техники, необходимо рассмотреть типы представленных приборов.

Существуют аналоговые и цифровые мультиметры. В первом случае результат измерений показывает стрелка на особой шкале. Это один из самых дешевых типов устройств. Однако тем, кто никогда не пользовался подобными приборами, лучше отдать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют небольшую погрешность в измерениях.

Цифровые мультиметры выводят результат замера на дисплей. Это их отличает от предыдущей группы устройств. Информация на экране характеризуется высокой точностью и понятна для любого пользователя.

Устройство прибора

Вникая в вопрос, как определить емкость аккумулятора мультиметром, требуется также понять, как работает устройство. Конструкция прибора имеет циферблат. На него выводится информация теста. Если применяется аналоговая разновидность устройства, перед применением необходимо изучить значение делений.

Также прибор имеет кнопку или переключатель функций. Этот элемент конструкции позволяет переключать режимы и масштаб счетчика. При хранении прибора ручку устанавливают в выключенное положение. Для начала работы с мультиметром рычаг включают в нужный режим.

В корпусе обязательно имеются отверстия для щупов. Зонд с красным проводом имеет положительную полярность, а с черным — отрицательную. Это основные моменты, которые должен знать начинающий пользователь.

Существующие типы батарей

При использовании бытовых приборов пользователя может интересовать, как измерить емкость аккумулятора 18650 мультиметром. Этот размер батарей в народе принято называть пальчиковыми.
Его чаще всего применяют в различных пультах, фонариках, бытовых приборах. Чтобы исследовать работоспособность каждого элемента питания, производится замер заряда таких батарей.

Также пользователь может интересоваться, как проверить функциональные качества таких разновидностей, как батарея для ноутбука, смартфона или любого другого гаджета. Если после полной зарядки прибора мультиметр показывает емкость, отличную от заявленной производителем, аккумулятор в скором времени придется поменять.

Как проверить батарейку

Показывается простой способ быстрой проверки пальчиковой батарейки с помощью мультиметра Ссылка на стать…

Как проверить ёмкость батарейки мультиметром.

Как проверить ёмкость батарейки или аккамулятора с помощью мультиметра .

В различных электроинструментах может применяться батарея, которая требует правильного подхода к зарядке. Если это требование производителя не выполняется, емкость аккумулятора постепенно снижается. Определить подобные неполадки можно при помощи мультиметра.

Одним из основных направлений применения измерительного прибора является оценка емкости автомобильного аккумулятора (АКБ). В этом случае применяется особая технология замеров.

Измерение заряда аккумулятора

Рассматривая, как измерить емкость аккумулятора телефона мультиметром, а также других видов бытовых батарей, следует изучить технологию этого процесса. В первую очередь необходимо включить измерительный прибор. Его рычаг переключения режимов устанавливается в положение «Постоянный ток».

Максимальный диапазон при измерении подобных типов батарей должен составлять от 10 до 20 МА. Далее щупы подносят к контактам батареи. При этом «минус» надо подсоединить к «плюсу» и наоборот. Если действие выполнено правильно, на экране появится показание теста. Например, для пальчиковой батареи значение может колебаться от 0 до 1,5 В.

После замеров электрическую цепь быстро разъединяют. Для всех батарей, которые тестируют представленным способом, следует сопоставлять полученный результат с показателями на коробке. Если имеются отклонения, нужно сделать выводы о дальнейшем применении аккумулятора.

Автомобильный аккумулятор

Владельцы автомобилей также могут интересоваться, как измерить емкость аккумулятора мультиметром. Инструкция проведения этого процесса содержит ряд особенностей. АКБ могут иметь датчик, позволяющий определить их емкость и изменение заряда. Однако далеко не в каждом автомобильном аккумуляторе есть такая функция. В этом случае поможет оценить показатели мультиметр.

При проведении теста производится замер напряжения на клеммах. Полностью заряженная АКБ будет иметь результат 12,6 В. Если же показания снизятся до 12,2 В, это говорит о частичной разрядке батареи. При этом владелец авто должен подзарядить аккумулятор.

Если без нагрузки на АКБ мультиметр показывает цифру меньше 12 В, это означает, что прибор полностью разряжен. Критичными считаются показания прибора менее 11 В. В этом случае батарея больше не может эксплуатироваться. Также аккумулятор нельзя будет заряжать, поэтому придется приобретать новое оборудование.

Как проверить АКБ?

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу — черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Замер емкости мультиметром

Изучая, как измерить емкость аккумулятора мультиметром, следует рассмотреть основные особенности этого процесса. Существует несколько способов его выполнения. Реже применяется подход замера емкости при помощи контрольного разряда. Замер емкости происходит при нагрузке, которая способна забрать половину тока аккумулятора.

При проведении этого процесса владелец транспортного средства должен учитывать плотность электролита. Если АКБ заряжена полностью, этот показатель составит 1,24 г/см³. Если аккумулятор разряжен на одну четвертую часть, показатель составит 1,2 г/см³. Соответственно, наполовину разряженный источник питания покажет 1,16 г/см³.

Проверка производится, если автомобиль плохо заводится. Емкость и заряд аккумулятора должны быть в установленных производителем рамках, иначе работа оборудования будет неполноценной.

Замер емкости

Зная, как измерить емкость аккумулятора мультиметром, можно произвести процедуру самостоятельно. Для этого требуется подготовить мультиметр. При измерении на аккумулятор должна действовать нагрузка, забирающая половину тока аккумулятора. Например, если емкость АКБ составляет 7 А-ч, то нагрузка должна быть 3,5 В. Потребуется лампочка автомобильной фары (35-40 В).

Если лампочка светит ярко, можно производить замер. Напряжение на клеммах 12,4 В говорит об исправности аккумулятора, его полной емкости. Если существуют определенные проблемы с запуском, проблема заключается не в АКБ. Если же емкость составляет меньше 12,4 В, следует задуматься о приобретении в скором времени новой батареи.

Если параметры оборудования при замерах не соответствуют тем, которые указал производитель в инструкции, автомобиль, телефон, электроинструменты не смогут работать правильно. Это вызовет их скорую поломку и приведет к необходимости приобретать новое дорогостоящее оборудование.

Рассмотрев, как измерить емкость аккумулятора мультиметром, можно оценить функциональность батареи любой разновидности. Это позволит избежать неправильной работы любой электрической техники, запитанной от автономного источника электричества.

Как известно, срок службы батареек различен и когда выходит из строя одна, это влечет за собой прекращение работы всего электронного прибора в независимости от того, остались в нем рабочие батарейки, или нет. Поэтому очень важно уметь определять емкость заряда, чтобы понять, можно ли использовать севшую батарейку в оборудовании с меньшими показателями потребляемой мощности или ее пора утилизировать. Как проверить батарейку – в этой статье.

Как проверить работоспособность батарейки?

1. Для этого понадобится такое устройство, как мультиметр. Присоединить щупы тестера к , соблюдая полярность, то есть плюс к плюсу, а минус – к минусу. Установить переключатель рода работ на значение «Амперы – постоянный ток». Положение «Вольты» для проверки батареек не используется.
2. Тем, кто интересуется, как проверить батарейки в домашних условиях по напряжению, необходимо включить нагрузочный резистор. Значительное входное сопротивление можно обеспечить именно включением тестера в режим измерения напряжения. С минимальной нагрузкой батарейка отобразит практически полное, либо абсолютно полное напряжение. В случае, если неисправную батарейку установить в любое устройство, то напряжение тут же пойдет на спад.
3. Тем, кто интересуется, как проверить, работает ли батарейка, необходимо переключить тумблер, ответственный за род работ, в режим постоянного тока на максимальный предел, то есть установить напротив надписи на устройстве «Режим проверки постоянного напряжения». Коснуться щупами выводов батарейки буквально на 1–2 секунды, успев зафиксировать показания мультиметра. Дольше держать не стоит из-за опасности короткого замыкания, что может негативно сказаться на функционировании источника питания. Снять показания тока с прибора для определения пригодности батарейки.
4. Спрашивающим, как проверить емкость батарейки, выводы о ее работоспособности можно сделать, исходя из следующих данных: величина тока в пределах 4–6 Ампер характерна для нового источника питания, тока в пределах от 3 до 4 Ампер хватит, чтобы обеспечить питанием портативную аппаратуру, хотя и ненадолго. Если тестер выдал результат от 1,3 до 2,8 Ампер, то батарейку можно вставить в аппаратуру с низким потреблением тока, например, пульт дистанционного управления.

Если наряду с новыми батарейками есть и такие, у которых величина тока составляет от 0,7 до 1,1 Ампера, то не стоит торопиться их выбрасывать. Такой севший источник питания можно установить в прибор совместно с новым и обеспечить его качественную работу.

Пальчиковые батарейки — элементы питания многих современных приборов. Внешне такие изделия не отличить друг от друга, но технические характеристики и стоимость могут существенно отличаться. Для предотвращения неприятностей, связанных с покупкой батареек, имеющих незначительный ресурс, или совсем нерабочих, следует знать, как проверить заряд батарейки.

Такие знания будут особо полезными, если дома скопилось много аккумуляторов — после проверки можно понять, которые из них стоит выбросить, а какими еще можно будет пользоваться в устройствах с небольшой мощностью.

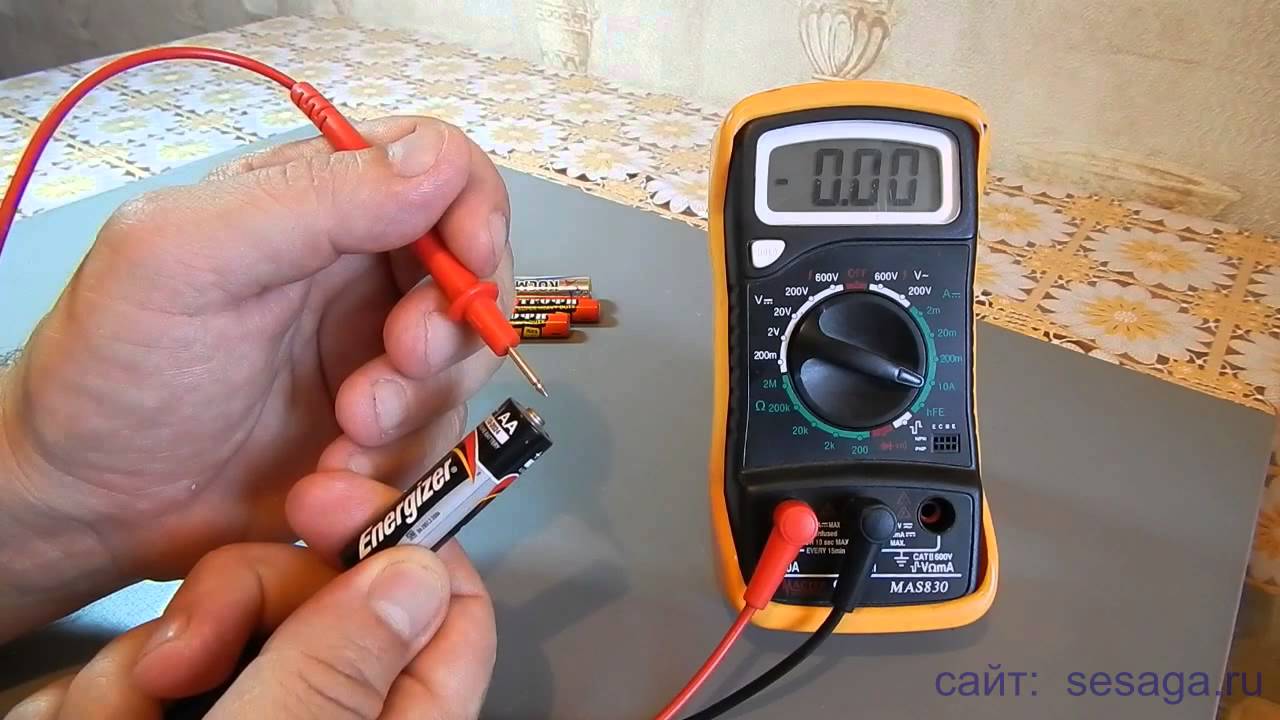

Проверка батарейки мультиметром

Для обнаружения полностью неисправных элементов будет достаточно несложной проверки :

• перейти в режим мультиметра в соответствии с измерениями величины постоянного напряжения;
• предел измерений должен быть равным 20В;
• щупы прибора плотно прижать к контактам проверяемого аккумулятора и вымерять уровень напряжения;
• снять показания тестера.

Если значения, полученные после тестирования, больше 1,35В — элемент полностью исправен и может использоваться в любых приборах. Когда чуть меньше, но не менее 1,2В — его можно установить в устройства, которые не требуют большого количества энергии. При еще меньших показателях пользоваться батареями невозможно, следует отправить их на утилизацию.

Стоит отметить, что такая проверка не дает полной картины, поскольку показывается величина напряжения без нагрузок (ЭДС).

Как нагрузочный элемент может применяться обычная маленькая лампочка для карманного фонарика. Светодиодные не подойдут, так как обладают незначительным сопротивлением. Объем нагрузок должен находиться в пределах 100−200мА — такие показатели у многих современных электроприборов со средней мощностью.

Теста без нагрузок вполне достаточно, чтобы отбраковать явно непригодные для дальнейшего пользования элементы питания. Если тестер показал меньше 1,2 В, то нет смысла устраивать дополнительные проверки. Вот, собственно, самый простой вариант того, как проверить батарейку мультиметром.

Как проверить количество заряда под нагрузкой

Отобранные элементы подвергаются повторному тестированию. Необходимо разобраться, как измерить емкость аккумулятора мультиметром под нагрузкой. Порядок действий следующий :

• соединение щупов прибора с контактами тестируемого элемента;
• параллельное подсоединение нагрузочного компонента;
• подождать 30 секунд;
• отметить полученные значения.

В зависимости от полученных данных батарейки сортируются следующим образом: если результат 1,1 В и меньше, то такие изделия можно смело выбрасывать; когда значение не превышает 1,3В — можно использовать в пультах дистанционного управления. Если у элемента под нагрузкой 1,35 В и больше — он полностью исправен.

Проверка посредством измерения силы тока

Эта методика может применяться исключительно для новых элементов питания и дает возможность оценить мощность непосредственно перед покупкой. Положение прибора должно находится в зоне постоянного тока. Для получения адекватных измерений необходимо :

• тестер установить на максимальный предел измерений;
• щупы прибора плотно прижать к аккумулятору;
• через несколько секунд после того как значение тока на индикаторе остановится, убрать щупы.

Нормальные значения — это 4−6 ампер. Если значение составляет 3−3,9 ампер, то ресурс батареи снижен, но ее еще можно установить в портативной аппаратуре. Когда видите цифры 1,3−2,9 ампер — для бытовых приборов такой элемент вряд ли сгодится, но подойдет для любых совместимых пультов ДУ (необязательно телевизионных).

Полезные советы помогут улучшить качество использования батареек и понять, какой должна быть их утилизация:

Кроме того, испорченные аккумуляторы нельзя выбрасывать вместе с обычным мусором, ведь в них содержится электролит — вещество, приносящее вред окружающей среде. Сдавайте их в специальных точках, откуда они отправляются на утилизацию.

Вот и все секреты того, как проверить мультиметром емкость аккумулятора, и в каких устройствах можно применить протестированные элементы. Для проведения замеров понадобится только тестер и несколько свободных минут.

На сегодняшний день пальчиковые батарейки набрали колоссальную популярность. Их используют, как элемент подзарядки во многих современных устройствах. Со временем дома накапливается огромное количество батареек. С помощью мультиметра можно понять, какие из них еще пригодны.

Батарейка считается рабочей если проходит проверку по напряжению, которое определяется с помощью мультиметра. Поэтапное измерение емкости батареи мультиметром:

• Настроить устройство на режим постоянного напряжения, установить максимальный предел измерения – 20 В.
• Батарейку и контакты пальчикового тестера соединить, показания тестера выводятся на дисплей. При напряжении не менее 1,35 В элемент питания можно применять в любом устройстве. Для некоторых батареек будет достаточно напряжения – 1,2 В.

Если батарейка не прошла проверку ее нужно выбросить. Но способ измерения емкости батареи мультиметром не дает полной картины, устройство показывает лишь величину разности потенциалов. Для более точного измерения годности необходимо провести проверку под нагрузкой.

Как мультиметром проверить уровень оставшегося заряда

Существует несколько способов проверки элементов питания:

1. Проверка заряда батареи мультиметром (указано выше).
2. Проверка емкости батареи мультиметром под нагрузкой.
3. Проверка новых батарей – измерением силы тока.

Под нагрузкой

После обычной проверки отобранные батареи проверяют мультиметром под нагрузкой:

• Контакты измерительных проводов соединяют с элементом подзарядки. Таким образом можно прозвонить элемент питания мультиметром.
• Параллельно подключают электрическую лампочку, например, из фонарика. Но, необходимо учитывать, что диоды для этого не подходят.
• Следует выждать примерно 40 секунд.
• Измерить значение и снять результаты.

В зависимости от определенного результата элементы питания сортируют:

• 1,1 В – выбрасывают.
• До 1,35 В – используют в пультах.
• Более 1,35 В – устройство подлежит использованию в любых целях.

Измерением силы тока

Некоторые батареи, особенно солевые, по истечению срока годности могут значительно потерять заряд. Иногда это происходит из-за неправильного хранения, причиной чему вид и устройство батареек. Перед покупкой желательно провести проверку, использовав метод измерения силы тока, который позволяет определить пригодность батареек.

Как измерить силу тока батареи, при помощи мультиметра:

• Устройство устанавливают на режим постоянного тока и далее на максимальный придел измерений.
• К новой составляющей питания необходимо подсоединить контакты устройства, продержать с постоянным напряжением 1-2 секунды.
• Проанализировать результат.

Нормальные показатели прибора – 4-6 Ампер. Такой элемент подзарядки можно применять в любом приборе. При величине тока 3-3,9 Ампер батарея подойдет для портативных устройств. Учтите, что эксплуатационный ресурс батареи снижен. Показатели в 1,3-2,9 Ампер показывают, что такой элемент питания можно применять лишь в приборах, требующих незначительной подзарядки. Источники питания с показателем силы тока менее 1,1 Ампер использовать не желательно, так как они ухудшают качество работы даже устройств с низким электропотреблением.

• Во многих приборах используют не один, а несколько элементов питания, которые подключены последовательно, а значит, если один элемент выходит из строя, то вся цепочка перестает работать. Если такое произошло не стоит спешить и выбрасывать все батареи, их необходимо проверить мультиметром, и только после проверки выбросить вышедшие из строя. Остальные используют до полного истощения заряда.
• Если для прибора не хватает батарейки можно применять старый элемент питания, который вместе с новыми элементами обеспечит качественную работу устройства.
• Испорченные батареи нельзя хранить дома, а тем более оставлять их в приборе. Такие батарейки следует сразу выбросить, иначе может потечь электролит и испортить прибор или рядом лежащие вещи.
• Не рекомендуется нарушать целостность корпуса батареи, если это произойдет электролит может попасть на кожу и спровоцировать химический ожог.
• Для утилизации элементов питания предназначены специальные места, дабы избежать нанесения значительного ущерба внешней среде электролитом.
• Высокая цена батарейки не всегда указывает на качество. Наоборот, более дорогие приборы хранятся в магазинах дольше. Вполне возможно, что, купив батарею она будет с просроченным сроком годности, а именно элемент питания потеряет часть своего заряда.

Рекомендации, в каких устройствах через сколько менять батарейки

• Во время хранения пальчиковая батарея имеет свойство терять свою емкость. Поэтому, если в доме есть батарейка с низким зарядом, то лучше ее сразу использовать в аппаратуре.
• Используйте элементы питания только по назначению. Например, литиевые источники питания можно использовать только в специальном оборудовании. Использование в обычной технике крайне опасно.
• В устройствах с низким энергопотреблением можно использовать солевые батарейки. Они стоят дешевле, при этом заряд будет полностью уходить на подзарядку устройства. Например, пульт ДУ.
• Если есть возможность, то замените батареи аккумуляторами. Они будут лучше работать и служить больше времени.
