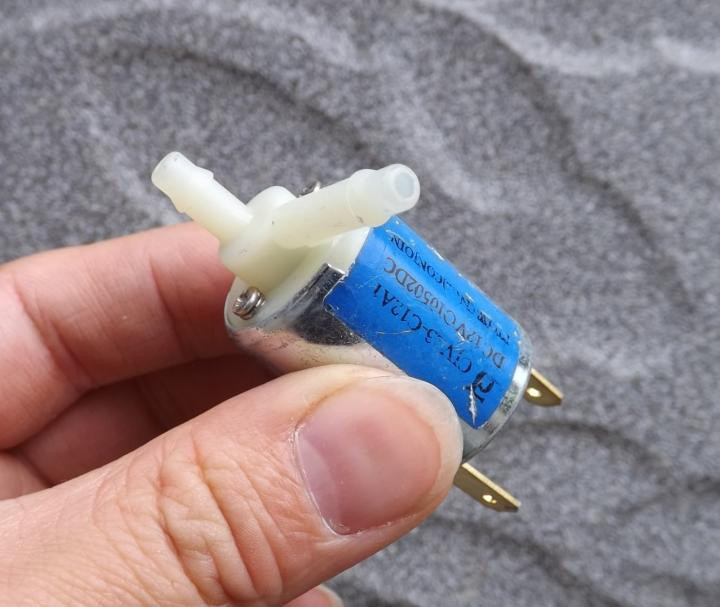

Электромагнитный (соленоидный) клапан

Электромагнитные (соленоидные) клапаны –  это электромеханические управляющие устройства, используемые для контроля и управления потоком различных сред, таких например, как вода или газ, а также многих других. Электромагнитным клапан называется потому, что для активации управляющего устройства используется электромагнитная катушка (соленоид).

Как работает электромагнитный клапан?

Когда возникает нужда в перекрытии потока среды  (закрытии клапана) с управляющего устройства на электромагнитную катушку подается электрическое напряжение. Под действием электричества сердечник опускается, (или поднимается — в зависимости от конструкции клапана), и перекрывает поток среды. Когда напряжение пропадает, сердечник возвращается в исходное состояние.



В чем заключаются преимущества и недостатки электромагнитного клапана?

ПреимуществаНедостатки
Быстрая работаВ случае исчезновения управляющего сигнала (например в случае обрыва сети), клапан становится неработоспособным.
Высокая надежность
Длительный срок службы
Компактность

Применение электромагнитных клапанов.

Электромагнитные клапаны используются в различных отраслях промышленности. Они используются в машиностроении, химической и нефтегазовой промышленности, системах очистки, холодильном оборудовании, системах центрального отопления, системах автоматического пожаротушения и многих других областях

Виды электромагнитных клапанов и их механизмов работы

В зависимости от состояния клапана до подачи на него напряжения, клапаны делятся на нормально закрытые клапаны, и нормально-открытые клапаны. Нормально-закрытые клапаны в нерабочем состоянии закрыты, а при подаче напряжения – открываются. Нормально-открытые клапаны открыты в рабочем состоянии, и закрываются при подаче напряжения.

В зависимости от степени воздействия на поток, клапаны могут быть отсечными – они используются тогда, когда нужно мгновенное перекрытие потока, например при возможной аварии, и регулирующими – они предназначены для постепенного изменения мощности потока, а также для их смешивания

По способу подключения к трубопроводу, клапаны могут быть муфтовыми (крепится при помощи резьбового соединения), фланцевыми (с использованием фланцев), межфланцевыми  (клапан находится между фланцами, стягивающихся специальными шпильками) и приварными (присоединеие осуществляется при помощи электросварки)

По характеру действия клапаны бывают одноходовые, двухходовые, трехходовые, и четырехходовые,

Механизмов работы таких клапанов тоже два:

  • Прямого действия, использующийся на небольших расходах – то есть, регулировка происходит исключительно при подаче напряжения на катушку и приведению в движение сердечника;
  • Пилотного действия, использующийся на больших расходах – подача напряжения воздействует на пилотный, а открытие основного клапана происходит посредством использования  энергии потока воды. Такой механизм работы требует обязательного наличия перепад давления около 0,2 атм. По такому принципу работает электромагнитный обратный клапан для воды, предотвращающий обратный поток в трубопроводе.

Какие материалы используются в электромагнитных клапанах?

Электромагнитные клапаны используются в самых разных комбинациях оборудования, в том числе и для контроля сред с высокой  агрессивностью. Корпус клапана должен быть изготовлен из высокопрочного материала, для того, чтобы предотвратить его преждевременный выход из строя. Наиболее важными компонентами тут являются материалы уплотнения.

Как подобрать уплотнение для клапана?

Подбор уплотнения – наиболее сложный аспект подбора электромагнитного клапана. Тут нужно учитывать химические свойства среды, температуру и давление. Наиболее распространенными уплотнительными материалами  являются  бутадиен-нитрильный каучук (NBR), этилен-пропиленовый каучук (EPDM), фторкаучук VITON  и политетрафторэтилен (ПТФЭ).

Материалы уплотнений для клапанов

МатериалНаиболее распространенные среды
Хорошая сопротивляемость
Плохая сопротивляемость
NBR



  • Вода
  • Воздух
  • Различные виды топлива
  • Масла, газы





  • Алифатические углеводороды
  • Нефть
  • Топливо
  • Минеральное масло
  • Растительное масло
  • Гидравлические жидкости
  • Алкоголь
  • Кислоты



  • Озон
  • Ацетон
  • Метилэтилкетон
  • Хлорированные углеводороды
  • Простые и сложные эфиры



EPDM



  • Горячая / холодная вода
  • Фреон
  • Воздух



  • Тепло
  • Озон
  • Окислительные химикаты
  • Кислоты средних классификаций
  • Щелочи
  • Противопожарные гидравлические жидкости
  • Кетоны и спирты



  • Масла и топливо
  • Углеводороды
  • Ароматические и алифатические углеводороды
  • Галогенированные растворители
  • Концентрированные кислоты
Viton



  • Горячая вода
  • Кислота
  • Щелочь
  • Масло
  • Углеводороды
  • Растворы солей



  • Углеводороды
  • Агрессивные химикаты
  • Разбавленные кислоты
  • Слабые щелочи
  • Минеральные масла
  • Алифатические и ароматические углеводороды
  • Хлорированные углеводороды
  • Озон
  • Кетоны
  • Ацетоны





Как работают электромагнитные клапаны (видео)

Электромагнитные соленоидные клапаны — устройство, принцип работы

Электромагнитный соленоидный клапан — это комбинация двух функциональных узлов: соленоид (электромагнит) с сердечником и клапан с проходным отверстием, в котором установлен диск или поршень.

Клапан открывается (закрывается) движением магнитного сердечника (он втягивается в соленоид), когда на катушку подается электропитание. Если проще, это запорный кран для моментального автоматического перекрытия потока рабочей среды, который управляется с помощью электричества. Существуют двухходовые клапаны (2 порта для управления электроприводом) и трехходовые (3 порта).

Корпус соленоидного клапана изготовляется из латуни, литейного чугуна, нержавеющей стали или бронзы. Катушка — это электрическая часть, которая создает магнитный поток при подаче напряжения, состоит из бобины с изолированным медным проводом. Металлическая оболочка катушки служит для электрической и механической защиты, от воды и пыли.

Соленоидные клапана для воды, воздуха и других рабочих сред производятся с уплотнительными материалами: EPDM (этилен-пропилен), NBR (нитрил-бутадиеновая резина), FPM (Фторэластомер), PTFE (политетрафторэтилен), VITON (фторкаучук, фтористая резина).

Соленоидные клапаны прямого и непрямого действия

В клапане прямого действия сердечник соленоида механически соединен с диском и открывает/закрывает проходное отверстие при вкл/выкл соленоида. Его работа не зависит от рабочего давления в трубопроводной системе. Клапаны непрямого действия используют для работы давление в трубопроводе (разность давления между входом и выходом). Он оснащен пилотным перепускным отверстием. При подаче электрического напряжения на соленоид, пилотное отверстие открывается и сбрасывает давление с верха поршня на выход клапана. При этом давление рабочей среды поднимает поршень (мембрану) с седла клапана, тем самым открывая его. При отключении питания от соленоида пилотное отверстие закрыто и всё давление прикладывается к поршню или мембране сверху — происходит герметичное закрытие.

Основные сферы применения

Клапаны применяются во многих отраслях промышленности: канализация, котельные агрегаты, расширительные системы, моечные системы, поливочные системы, пищевое производство, другие гидравлические системы. Основные производители: Danfoss, Dendor, Tork (АДЛ), ASCO, АСТА, СЕМЕ. Область использования клапана напрямую связана с материалом, из которого он изготовлен и уплотнением. Соленоидные клапаны DENDOR прямого действия могут работать при нулевом давлении, без учета перепада давления среды. Клапаны непрямого действия при нулевом давлении неработоспособны. Так, муфтовый соленоидный клапан Dendor серии VG может эксплуатироваться при температуры рабочей среды до +180°C, в условиях высокого давления (до PN 25).

Электромагнитный (соленоидный) клапан по низкой цене

Технология электромагнитных клапанов неустанно совершенствуется, что помогает постоянно расширять диапазон их применения, и в то же время, увеличивать их производительность. Однако, чтобы выбрать и приобрести клапан электромагнитный высокого давления, потребителю стоит понимать суть и принцип работы данного устройства. А также – знать о самых распространенных проблемах, которые случаются при выборе и техобслуживании клапана.

Соленоидный клапан – особенности устройства

Нередко звучит вопрос – соленоидный клапан что это такое и где он может использоваться? Итак, электромагнитный клапан (соленоидный) – это специальное электромеханическое устройство с классом изоляции F, предназначенное для бесперебойной работы в повторно-кратковременном или долговременном режиме. Принцип его работы несложен: при подаче питания открывается проходное сечение клапана, а при отключении – закрывается. Конструкция этого устройства позволяет дистанционно управлять потоком газа, воды, пара, воздуха, масла, и другими жидкостями или газами, которые совместимы с материалами, из которых выполнен клапан.

Чаще всего, клапан электрический изготавливают из таких материалов:

• чугуна;

• бронзы;

• нержавеющей стали;

• латуни.

В качестве мембраны (уплотнения), используют: NBR, EPDM, FKM (VITON) или фторопласт (ТЕФЛОН).

Технические характеристики соленоидного электромагнитного клапана

Монтаж клапана электромагнитного для воды, для газа к трубопроводу, выполняется путем фланцевого (ГОСТ12815-80) либо муфтового соединения. Исполнение по напряжению: V ~ 12, 24, 48, 110, 230; V = 12, 24, 48, 110. Электромагнитные катушки оснащены водонепроницаемым стекловолоконным покрытием с классом защиты IP65. Также, электромагниты снабжены трехконтактным разъемом (в соответствии с ISO).

Латунный электромагнитный клапан имеет такие конструктивные исполнения: НО — «нормально открыт» и НЗ — «нормально закрыт». В нашем интернет магазине вас порадует широкий ассортимент моделей электромагнитных устройств и другой трубопроводной и регулирующей арматуры. Все товарные позиции отличаются высоким качеством и надежностью, что подтверждено соответствующими сертификатами. При этом, цены на клапаны – весьма приемлемы и конкурентноспособны.

Что учитывать при выборе клапана?

Чтобы выбрать клапан электромагнитный для пара или газа, надо определиться с самым подходящим эксплуатационным типов, который максимально эффективно сможет решить поставленную задачу. Всего есть несколько подтипов такой арматуры:

1. Прямого действия.

2. Управляющие (непрямое действие).

3. Нормально закрытые.

4. Нормально открытые.

Также, соленоидные клапаны различают по видам. Они бывают двухходовыми, трехходовыми, четырехходовыми.

Реализуем поставку клапанов со следующими видами приводов: электромагнитным либо пневматическим, для газа и агрессивных сред из стали-нержавейки. Уточнить наличие интересующей вас модели, можно у технических специалистов интернет-магазина «Техмаркет». Гарантируем быструю доставку клапанов в любой уголок России.

Что такое гидравлический электромагнитный клапан?

Электромагнитный клапан — это клапан, управляемый напряжением, то есть он активируется электрическим зарядом. Гидравлические машины используют масло под давлением в качестве основного источника энергии, и поэтому электромагнитный клапан становится гидравлическим электромагнитным клапаном, когда жидкость вводится в его отверстия или отверстия.

Жидкость используется для выполнения различных действий, таких как перемещение цилиндра или экскаватора, или наклона и поворота снегоочистителя. Работа клапана заключается в том, чтобы либо направить поток жидкости, либо остановить или запустить поток жидкости.

Электричество, используемое для питания клапана, может быть переменного тока (переменного тока) или постоянного тока (постоянного тока). AC обычно используется в промышленных приложениях, в то время как DC используется в мобильных приложениях, таких как вилочный погрузчик или экскаватор.

Основные типы гидравлических электромагнитных клапанов — японские, американские и немецкие, и в каждом из них есть географические различия. Эти типы не являются взаимозаменяемыми и не совместимы. Наиболее распространены двухпортовые гидравлические электромагнитные клапаны, а также существуют типы электромагнитных клапанов с тремя или более отверстиями. Двухпортовый гидравлический электромагнитный клапан не обязательно позволяет гидравлической жидкости течь в двух направлениях или в двух направлениях, таких как вход и выход, хотя для конструкции соленоида возможно обеспечить двунаправленный поток.

Гидравлические электромагнитные клапаны используются в самых разных областях, включая измельчители древесины, измельчители пней, ковшовые тележки и автомобильные дробилки. Они также используются в автомобильных трансмиссиях, снегоочистителях, экскаваторах, паровых катках, дорожных асфальтоукладчиках, экскаваторах и кранах, и это лишь некоторые из применений. В общем, все, что движется под действием гидравлической мощности, имеет гидравлический соленоид и гидравлический соленоидный клапан для управления движением. Специальные гидравлические электромагнитные клапаны, которые используются на химических заводах, имеют взрывобезопасную конструкцию, поскольку искра на химическом заводе может быть чрезвычайно опасной.

Работа по замене гидравлического соленоидного клапана зависит от области применения соленоида. Работа может повлечь за собой замену только катушки, если это единственная деталь, которая требует замены, без замены всего электромагнитного клапана. Это приводит к простоте ремонта и обслуживания. Если весь клапан должен быть заменен, его необходимо сначала снять с шлангов и резьбовых соединений.

ДРУГИЕ ЯЗЫКИ

Полезные статьи » Установка электромагнитного клапана. Инструкция

Перед установкой электромагнитного клапана необходимо проверить следующие параметры вашей системы и клапана:

  • Температура рабочей среды
  • Рабочее давление
  • Максимальное давление (актуально во время технических испытаний трубопровода)
  • Перепад давления на клапане
  • Диаметр клапана и трубопровода — должны быть близки друг к другу иначе будет гидроудар
  • Материал мембраны или уплотнение поршня — должны быть химически инертны с рабочей средой
  • Класс защиты катушки (обычно IP65, но если требуется взрывозащита — то IP67)
  • Тип клапана: нормально открытый, нормально закрытый или бистабильный
  • Вольтаж катушки

Обычно информация о клапане размещается на электромагнитной катушке, в техническом паспорте изделия или на коробке изделия.

Подготовка трубопровода

  • Перед монтажом клапана убедитесь, что трубопровод не находится под давлением и он остыл (волдыри на пальцах не самое приятное в жизни).
  • Проверьте, что трубопровод очищен от грязи (ржавчина, окалина, органические отходы и т.д.), так как в противном случае это может привести к выходу клапана из строя (может порваться мембрана, засориться пилотный канал или поршень не будет герметично садиться на седло).

В случае выхода клапана из строя рекомендуется произвести демонтаж с трубопровода, разобрать его, прочистить пилотный канал сжатым воздухом и заменить мембрану. А так же, для предотвращения дальнейших выходов из строя поставить перед клапаном фильтр грубой очистки.

Установка электромагнитного клапана

  • Рекомендуется устанавливать клапан в сухом и вентилируемом помещении. При установке на улице рекомендуется использовать навес или защитный короб, для избегания попаданий осадков на катушку.
  • Катушка клапана нагревается во время использования. Поэтому клапан рекомендуется устанавливать с запасом свободного места вокруг него для охлаждения катушки, а так же для возможности смены вышедшей из строя катушки без демонтажа клапана с трубопровода.
  • Большинство соленоидных клапанов можно использовать только в одном направлении потока. Направление потока указывается стрелкой на корпусе клапана, учитывайте это при монтаже.
  • Трубы с обеих сторон клапана должны быть надежно закреплены, для избежания вибрации и выхода трубопроводной арматуры из строя.
  • Рекомендуемое установочное положение клапана горизонтальное (катушкой вверх). Для клапанов прямого действия допускается вертикальная установка. Клапаны пилотного действия устанавливать вертикально запрещено (пилотный канал может не сработать — клапан или не откроется или не закроется).

Установка катушки

НИКОГДА не подавайте питание на катушку, если она не установлена на шток клапана. Это может привести к тому, что катушка сгорит. Установите катушку на шток клапана, закрутите сверху штока гайку, идущую в комплекте с катушкой. Перекручивать гайку не надо, она должна выполнять функцию стопора, чтобы катушка не шаталась и стояла в одном положении на клапане.

Установка DIN коннектора

  • Клеймы 1 и 2 используются для подключения к источнику питания. Куда будет подключен «+», куда «-» не принципиально. Заземление подключается к клейме №3.
  • Внимание! Не используйте трубопровод в качестве заземления.
  • Подключите коннектор к катушке. Убедитесь, что между катушкой и разъемом установлена резиновая прокладка, которая предотвращает попадание влаги и конденсата.
  • Аккуратно закрутите крепежный винт.
  • Расположите кабель так, чтобы капли (конденсата) не могли попасть по кабелю в разъем.

Первый запуск клапана

  • Включайте электропитание только в том случае, если клапан установлен правильно. Обратите внимание, что в системе может присутствовать давление.
  • Во время эксплуатации электромагнитная катушка нагревается — не прикасайтесь к ней.
  • Сделайте несколько включений-выключений питания, проверьте, что клапан корректно открывается/закрывается.

Если клапан не работает должным образом, то этому могут быть причиной несколько фактов.

1) Неправильная установка клапана.

Отключите питание на клапане, демонтируйте клапан (проверьте, чтобы в системе не было давления и трубопровод остыл). Проверьте, что он был установлен в нужную сторону (по стрелке на корпусе)

2) Грязь в трубопроводе.

Разберите клапан и прочистите детали от грязи.

3) Недостаточное давление в системе. Это актуально для клапанов пилотного действия — прочитайте инструкцию к клапану и проверьте параметры рабочей среды в вашей системе. Клапанам пилотного действия необходимо избыточное давление минимум 0,5 бар. При самотёке они работать не будут.

4) Гидроудар. Гидравлический удар — типичное последствие высокого расхода и давления в трубах небольшого диаметра.

Есть несколько решений этой проблемы:

Увеличьте диаметр трубы, чтобы уменьшить скорость жидкости.
Уменьшите давление с помощью редукционного клапана («после себя») перед соленоидным клапаном.
Смягчите гидравлический удар с помощью гибкого шланга или компенсатора, установив их перед электромагнитным клапаном.
Используйте соленоидный клапан с более длительным временем открытия/закрытия.

Электромагнитный (соленоидный) клапан | LAZY SMART

Электромагнитный клапан — исполнительное устройство, используемое в автоматике для открытия/закрытия потоков газа или жидкости. Эти устройства — неотъемлемая часть систем тепло- и водо- снабжения, автоматического полива, систем управления уровнем жидкости в резервуаре и т.д.

Принцип работы

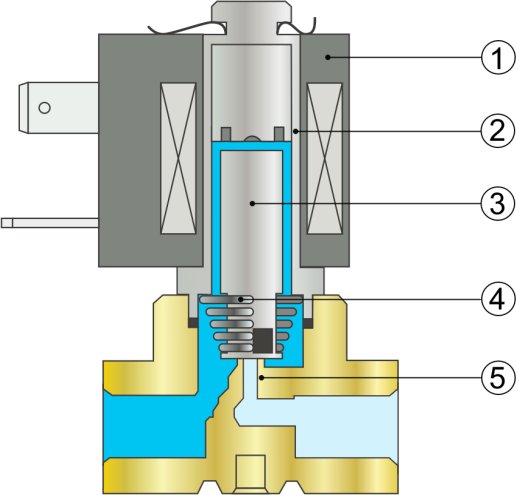

Электромагнитный клапан состоит из катушки с сердечником и запирающего механизма (клапана и мембраны). При подаче напряжения на катушку, в ней возникает магнитное поле, которое заставляет сердечник вместе с запирающим механизмом изменить своё состояние по отношению к исходному положению.

Рис. 1 Нормально закрытый (НЗ) клапан

При снятии напряжения питания клапан возвращается в исходное состояние за счёт механического действия пружины.

Нормально-открытый и нормально-закрытый электромагнитный клапан

В нормальном состоянии (когда управляющее напряжение на катушке отсутствует) клапан может быть открыт (нормально-открытый клапан) или закрыт (нормально-закрытый клапан).

В каких же случаях используют НЗ клапаны, а в каких НО? Всё зависит от того, какое состояние считается наиболее безопасным — состояние, в которое клапан должен вернуться при аварийном пропадании управляющего напряжения. Например, в системе защиты от протечек ЭМ клапан устанавливается в квартире на входном трубопроводе, чтобы перекрыть подачу воды в случае возникновения протечки. Если установить НО клапан в такую систему, то в случае пропадания электропитания в квартире клапан будет оставаться открытым и не спасёт от протечки. Поэтому в данном случае безопасным состоянием является «нормально закрытое».

Если с точки зрения безопасности оба состояния клапана являются равноценными, тогда берут клапан с таким нормальным состоянием, в котором устройство в процессе работы будет находиться дольше, чтобы снизить расходы электроэнергии.

Характеристики и выбор ЭМ клапана

Основными характеристики, на которые нужно обратить внимание при выборе клапана:

  • Тип клапана: нормально-открытый или нормально-закрытый. Какой тип клапана выбрать подробно рассмотрено в предыдущем разделе.
  • Присоединительные размеры: диаметр и тип резьбы.
  • Габаритные размеры: клапан же должен уместиться там, куда его планируется установить.
  • Максимальное давление (PN): Предельное давление среды, при котором может работать клапан. Выбирать его нужно с некоторым запасом относительно рабочего давления воды в вашей системе.
  • Диапазон рабочего давления (ΔP). Верхний предел обычно совпадает с PN. Нижний предел тоже важен: если давление в системе не достигает нижнего предела, клапан может просто не открыться.
  • Масса. Если клапан много весит, придётся продумать для него дополнительный крепёж, чтобы он не погнул трубопровод, на котором установлен.
  • Тип управляющего напряжения: переменный или постоянный ток, рабочее напряжение катушки. Необходимо учитывать при проектировании системы управления клапаном.

Управление электромагнитным клапаном

Важной характеристикой ЭМ клапана является тип управляющего напряжения. В системах автоматики это чаще всего 220 В переменного тока или 24 В постоянного тока. Управляют клапаном с помощью дискретного ключа. Это может быть релейная схема автоматики, ручная кнопка или релейный выход контроллера.

На рисунке показано управление клапаном с катушкой на 220 В.  Схема управление катушкой рассчитанной на постоянный ток 5, 12, 24 В — идентична. Однако, в случае с постоянным током важнособлюдать полярность управляющего напряжения.

Применение электромагнитного клапана

В одной из наших статей мы рассказали об организации системы полива на дачном участке. При создании поливальной машины мы активно применяли различные типы электромагнитных клапанов.

Предлагаем Вам ознакомиться с этой статьёй.


Электромагнитные клапаны для воды: принцип работы, виды

Современные средства автоматизации позволяют управлять процессами подачи воды, газа и пара дистанционно в нуждах, как сложных индустриальных технологических, так и в домашних, чисто, бытовых процессах.

Электромагнитный клапан, имеющий в своей конструкции соленоидный клапан, в полной мере отвечает этим требованиям дистанционного управления подачей сжиженных и газообразных веществ.

На современных производствах, в работе котелен, в процессах отопительных систем, подачи и слива воды, в промышленности, сельском хозяйстве, на предприятиях питания и в быту широко применяются различные модели электромагнитных клапанов.

Среди всего множества конструкций, электромагнитный клапан для воды занимает особое, первостепенное значение. Розничная и оптовая покупка электромагнитных клапанов этого типа занимает на нашем рынке приоритетное положение. Соленоидный клапан легко устанавливается, регулируется и прост в эксплуатации и обслуживании. В некоторых устройствах применение этих конструкций нельзя заменить другими агрегатами.

Полный список мест применения клапанов с электрическим управлением трудно перечислить, как в промышленности, малых производствах, так и в бытовом использовании в различных видах домашней техники.

Где применяются электроклапаны

Как уже было сказано, применение соленоидных клапанов очень обширное. Мы можем наблюдать их действия в газо- и нефтеперегонке, в поливе и орошении сельхозугодий, поении скота, работе газовых и тепловых котельных, в перенаправлении потоков газа и воды по нескольким направлениям на промышленных и сельскохозяйственных предприятиях.

Соленоидный клапан для воды:

  • помогает садоводам и жителям коттеджных построек при поливе и орошении своих дачных и приусадебных участков;
  • при подаче воды на различные бытовые гидроустановки: автоматические посудомойки,
  • стиральные машины, душевые кабины и сливные бачки;
  • при подаче воды и газа в системы обогрева, к котлам и бойлерным установкам;
  • для распределения подачи воды в канализационные системы частных и промышленных зданий для обеспечения работы туалетов и душевых кабин в местах общего пользования;
  • на малых моечных предприятиях регулирует подачу воды при мойке техники;
  • в пекарях — для обеспечения процесса выпечки хлебобулочных изделий;
  • в частных и общественных заведениях питания при приготовлении кофе в комбайнах по дозированию воды для заварки в точном дозировании подачи кипятка и многих других отраслях и видах деятельности человека.

Электрические клапаны не только распределяют, но и регулируют количество подаваемой воды и газа к каждому потребителю и внутри гидро и газовых установок.

Мы ежедневно пользуемся бытовыми автоматическими гидромашинами, но даже не задумываемся о том, что внутри этих конструкций установлен электромагнитный клапан, а то и несколько одновременно, для выполнения целого ряда процессов.

Для примера, в быту используют электромагнитный клапан для подачи воды для стиральной машины. Мы включаем это гидроустройство и тем самым подаем электросигнал на соленоидную катушку, которая открывает поступление воды в бак стиралки. А в процессе стирки, электроклапан на каждом этапе программы управляет подачей воды в нужном количестве внутрь машины из водной магистрали или сливом грязной смеси из стирального бака в канализационный коллектор.

Устройство и характеристики

Устройство электромагнитного клапана зависит от его типа, но общий принцип работы этих электроустройств одинаков, в их конструкцию входят:

  • Электромагнитная катушка — соленоид;
  • Штекер или ввод электрического кабеля сети напряжения;
  • Подвижный шток или плунжер;
  • Возвратная пружина штока;
  • Силовой плунжер с изолирующей прокладкой;
  • Крышка мембранного отсека;
  • Крепеж крышки;
  • Возвратная пружина мембраны;
  • Эластичная мембрана;
  • Корпус соленоидного клапана.

К характеристикам электромагнитных клапанов относится ряд технических параметров, которым отвечает та или иная конструктивная модель изделия. К этим параметрам относятся:

Давление. Манометрическая величина превышения давления внутри жидкости над воздушным (атмосферным) давлением, которые зависят от:

  • Дифференциала давления – разницы давлений на входе и выходе изделия.
  • Для электроуправляемых конструкций давление на входе должно быть всегда выше давления на выходе из устройства.Материала мембраны.
  • Диаметра отверстия для прохода жидкости.
  • Конструктивных и физических особенностей уплотнительных материалов.
  • Мощности электромагнитной катушки и применяемого вида тока, подаваемого на соленоидный пакет управления.

Расход жидкости или пропускная возможность соленоидного клапана (Kv), которую определяют экспериментальным путем на каждом производстве конкретных моделей клапанов. При этом берется чистая вода с температурой +20 С и в течении часа прогоняют через открытое тело установки при разнице давлений на входе и выходе (дифференциал) в 1 бар и просчитывают эту величину.

Зная коэффициент пропускной возможности (Kv) можно вычислить расход воды по формуле:

,где:
  • Q – величина расхода воды в метрах кубических за час работы устройства;
  • Kv – практически измеренный коэффициент пропускной возможности установочной модели электроклапана, измеряемый в кубических метрах за час работы;
  • ΔP- дифференциальная величина давления;
  • ρ – величина плотности жидкости при данной температуре, измеряемая в  кг/м³.

На основе этих расчетов на каждый клапан производитель делает дифференциальную диаграмму потерь:

Время срабатывания механизма клапана, которое зависит от типа и вида конструкции электрически управляемого клапана и от применяемого напряжения на соленоидную катушку;

Время, затраченное на реакцию клапана после получения электросигнала – зависит от выбранной конструкции и вида клапана, а также применяемых дополнительных вспомогательных механизмов внутри устройства.

Принцип работы

Принцип работы электромагнитного клапана для воды пилотного (непрямого) действия можно понять по приложенным схемам устройства. Независимо от типа применяемой модели электрического клапана (нормально закрытая, нормально открытая или с бистабильным управлением), эта работа электрически управляемого клапана будет выглядеть примерно в следующем порядке:

  1. Электромагнитный клапан первоначально закрыт и на катушку еще не поступал электросигнал. Вода заперта во входной части клапана штоком с прокладкой;
  2. При поступлении электросигнала на катушку, в соленоиде возникае.т электромагнитная сила, которая втягивает шток (плунжер) во внутрь катушки, тем самым создавая пространство между штоком и пространством над мембраной. Давление под мембраной пересиливает давление сверху и открывается проход для перелива жидкости через тело клапана.

При открытом кране этот же процесс протекает в обратном порядке – плунжер выталкивается из тела соленоида и открывает доступ давления воды над мембраной и совместно с усилием пружины закрывает проход воды через тело клапана.

Самая простая схема работы электромагнитного клапана прямого действия:
  1. При подачи сигнала (электроцепь замкнута) на соленоид, шток втягивается во внутрь катушки и открывает проход жидкости из-за разницы давления от входной части на выход из клапана;
  2. при прекращении подачи сигнала на катушку соленоида (электроцепь разомкнута) пружина возвращает шток на свое место и седло клапана перекрывает проток жидкости через тело клапана.

Электромагнитный клапан может быть выполнен в разных видах конструкций:

  • соленоидный клапан седельчатого вида;
  • клапан с использованием мембранного плавающего усилителя;
  • клапан с использованием мембранного усилителя с принудительным подъемом;
  • электроклапан поршневого вида;
  • клапан шиберного вид;а
  • клапаны шарнирные;
  • клапаны рычажные;
  • соленоидные клапаны тарельчатого вида;
  • клапаны золотниковые.

По виду подаваемого тока на индукционные катушки соленоидные клапаны могут быть разделены на:

  • установки с постоянным током в сети, что характерно для изделий, где нет больших давлений и нет надобности в создании большой силы электромагнитного излучения;
  • изделия для сетей с большими давлениями используют переменный сетевой ток для создания электромагнитного поля большой величины действия на шток или мембрану, чтобы преодолеть большие нагрузки сопротивления водной или газовой среды.

Также, электромагнитные клапаны подразделяются по рабочему положению штока на:

  1. Нормально закрытые;
  2. Нормально открытые;
  3. Бистабильные – с переключением положения штока в зависимости от поступающего сигнала электроимпульса.

Нормально закрытые

Электромагнитный нормально закрытый клапан для воды имеет при обесточенной катушке закрытый штоком клапан, перекрывающий поток жидкости. При подаче электросигнала на катушку соленоида, шток с клапаном открывают этот проход.

Нормально открытые

Соленоидные клапаны для воды нормально открытые как, например, UNIPUMP серии BOX при обесточенной катушке селеноида находятся в открытом положении и жидкость имеет свободный проток по телу клапана. При подаче электросигнала, клапан со штоком перекрывают этот проход и поток жидкости останавливается.

Как подключить электромагнитный клапан

Электромагнитный клапан подсоединяется в систему трубопроводов установки в местах, где необходимо его включение для обеспечения управления потоком воды или газа, а также в местах распределения этих потоков по разным магистралям для обеспечения рабочих процессов одновременно нескольких устройств.

Процесс установки электрического клапана управления потоками жидкости и газа сводится к нескольким простым монтажным действиям. Это:

  • Резьбовое соединение клапана в нужном месте с трубопроводом, где протекает жидкость или подается газ;
  • Подсоединение электрической сети для обеспечения получения электрического сигнала на катушку соленоида;
  • Возможное присоединение к электромагнитному клапану дополнительных устройств и передающих линий для продвижения электрических импульсов в цепи коммуникации сигналов управления;
  • Обеспечение электромагнитного клапана средствами защиты от внешних воздействий на его работу.
  • При установке электромагнитного клапана нужно соблюдать некоторый свод правил монтажа этих гидроэлектрических конструкций:
  • Следить за тем, чтобы при установке конструкции она не находилась под напряжением, и катушка не испытывала дополнительных нагрузок;
  • На электромагнитный клапан при монтаже не должны влиять внешние нагрузки от веса трубопровода и других узлов системы подачи воды;
  • При отрицательных температурах воздуха на открытых, незащищенных пространствах следует закрывать соленоидную часть арматуры дополнительными защитными средствами;
  • Если арматура клапана находится под постоянным воздействием солнечных лучей и осадков, необходимо позаботится об ее закрытии с помощью фумизированной ленты или гибкого изоляционного кабеля, других защитных средств.

Что такое электромагнитный клапан и как он работает?

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

ОБЩЕЕ

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования.Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

СТРОИТЕЛЬСТВО

Электромагнитные клапаны — это блоки управления, которые при подаче электроэнергии или обесточивании либо перекрывают, либо пропускают поток жидкости. Привод выполнен в виде электромагнита. При подаче напряжения создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины. В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

РАБОТА КЛАПАНА

По режиму срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная черта — это количество подключений к портам или количество потоков («путей»).

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

В соленоидном клапане прямого действия уплотнение седла прикреплено к сердечнику соленоида. В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 2-ХОДОВЫЕ

Двухходовые клапаны — это запорные клапаны с одним входным и одним выходным отверстиями (рис.1). В обесточенном состоянии пружина сердечника с помощью давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

Рисунок 1

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 3-ХОДОВЫЕ

Трехходовые клапаны имеют три штуцера и два седла клапана.Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный. Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут выполняться в зависимости от того, как текучая среда соединена с рабочими портами на рис. 2. Давление текучей среды нарастает под седлом клапана. Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости.Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, седло клапана в Порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

фигура 2 В отличие от версий с сердечником плунжерного типа, клапаны с поворотным якорем имеют все портовые соединения в корпусе клапана. Изолирующая диафрагма предотвращает контакт текучей среды с камерой змеевика. Клапаны с поворотным якорем могут использоваться для управления любым трехходовым клапаном.Базовый принцип конструкции показан на рис. 3. Клапаны с поворотным якорем стандартно оснащены ручным дублером.

фигура 3

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше. Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

ДВУХХОДОВЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

Электромагнитные клапаны с внутренним управлением оснащены 2- или 3-ходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Работа такого клапана показана на рис. 4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует разница давлений между впускным и выпускным портами, запорная сила доступна за счет большей эффективной площади в верхней части диафрагмы.Когда пилотный клапан открыт, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу теперь поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия. Omega также предлагает клапаны с внутренним управлением, спроектированные с соединенным сердечником и диафрагмой, которые работают при нулевом перепаде давления (рис. 5).

фигура 4

МНОГООБХОДИМЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ НАПРАВЛЕНИЕМ

4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия.Эти клапаны имеют четыре патрубка: впускной патрубок P, два патрубка A и B цилиндра и один патрубок выпускного патрубка R. На рис. 6 показан 4/2-ходовой тарельчатый клапан с внутренним управлением. пилотный клапан открывается при соединении входа давления с пилотным каналом. Обе тарелки главного клапана теперь находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выходить через второй ограничитель через R.

цифра 5

КЛАПАНЫ С НАРУЖНЫМ УПРАВЛЕНИЕМ

В этих типах для приведения в действие клапана используется независимая управляющая среда.На рис. 7 показан поршневой клапан с угловым седлом и закрывающей пружиной. В безнапорном состоянии седло клапана закрыто. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда электромагнитный клапан находится под напряжением, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина расположена на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

фигура 6

МАТЕРИАЛЫ

Все материалы, из которых изготовлены клапаны, тщательно отбираются в соответствии с различными типами применения. Материал корпуса, материала уплотнения и материала соленоида выбирается для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

КУЗОВ

Корпуса клапанов нейтральной жидкости изготовлены из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионно-стойкая сталь. Кроме того, полиамидный материал используется по экономическим причинам в различных пластиковых клапанах.

СОЛЕНОИДНЫЕ МАТЕРИАЛЫ

Все части электромагнитного привода, контактирующие с жидкостью, изготовлены из аустенитной коррозионно-стойкой стали. Таким образом обеспечивается устойчивость к коррозионному воздействию нейтральных или умеренно агрессивных сред.

МАТЕРИАЛЫ УПЛОТНЕНИЯ

Конкретные механические, термические и химические условия в приложении влияют на выбор материала уплотнения.Стандартным материалом для нейтральных жидкостей при температурах до 194 ° F обычно является FKM. Для более высоких температур используются EPDM и PTFE. Материал PTFE универсально устойчив практически ко всем техническим жидкостям.

НОМИНАЛЬНОЕ ДАВЛЕНИЕ — ДИАПАЗОН ДАВЛЕНИЯ

Все значения давления, приведенные в этом разделе, представляют собой манометрическое давление. Номинальное давление указано в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры действительны для диапазона пониженного напряжения от 15% до перенапряжения 10%.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

В случае работы в вакууме необходимо следить за тем, чтобы вакуум был на стороне выхода (A или B), в то время как более высокое давление, то есть атмосферное давление, подключено к входному отверстию P.

ЗНАЧЕНИЯ РАСХОДА

Скорость потока через клапан определяется конструкцией и типом потока.Размер клапана, необходимый для конкретного применения, обычно определяется номиналом Cv. Этот показатель разработан для стандартных единиц и условий, то есть расхода в галлонах в минуту и ​​использования воды с температурой от 40 ° F до 86 ° F при перепаде давления 1 фунт / кв. Дюйм. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае воздушный поток в SCFM вверх по потоку и падение давления 15 фунтов на квадратный дюйм при температуре 68 ° F.

СОЛЕНОИДНЫЙ ПРИВОД

Общей особенностью всех электромагнитных клапанов Omega является система соленоидов с эпоксидной изоляцией.В этой системе вся магнитная цепь — катушка, соединения, ярмо и направляющая трубка сердечника — объединены в один компактный блок. Это приводит к тому, что высокая магнитная сила удерживается в минимальном пространстве, обеспечивая первоклассную электрическую изоляцию и защиту от вибрации, а также внешних коррозионных воздействий.

КАТУШКИ

Катушки Omega доступны для всех обычно используемых напряжений переменного и постоянного тока. Низкое энергопотребление, особенно в случае соленоидных систем меньшего размера, означает, что возможно управление через полупроводниковую схему.

рисунок 7 Доступная магнитная сила увеличивается по мере уменьшения воздушного зазора между сердечником и заглушкой, независимо от того, используется ли переменный или постоянный ток. Электромагнитная система переменного тока имеет большую магнитную силу, доступную при большем ходе, чем сопоставимая соленоидная система постоянного тока. Графики характеристического хода в зависимости от силы, показанные на рис. 8, иллюстрируют эту взаимосвязь.

Ток, потребляемый соленоидом переменного тока, определяется индуктивностью. С увеличением хода индуктивное сопротивление уменьшается и вызывает увеличение потребления тока.Это означает, что в момент обесточивания ток достигает максимального значения. Противоположная ситуация применима к соленоиду постоянного тока, где потребление тока зависит только от сопротивления обмоток. Сравнение во времени характеристик включения соленоидов переменного и постоянного тока показано на рис. 9. В момент подачи питания, то есть когда воздушный зазор максимален, электромагнитные клапаны потребляют гораздо более высокие токи, чем когда сердечник полностью заполнен. втянут, т. е. воздушный зазор закрыт.Это приводит к высокой производительности и расширенному диапазону давления. В системах постоянного тока после включения тока поток увеличивается относительно медленно, пока не будет достигнут постоянный ток удержания. Таким образом, эти клапаны могут управлять только более низким давлением, чем клапаны переменного тока, при тех же размерах отверстий. Более высокие давления могут быть получены только за счет уменьшения размера отверстия и, следовательно, пропускной способности.

ТЕПЛОВЫЕ ЭФФЕКТЫ

Когда на катушку соленоида подано напряжение, всегда выделяется определенное количество тепла.Стандартная версия электромагнитных клапанов имеет относительно небольшой подъем температуры. Они предназначены для достижения максимального повышения температуры 144 ° F в условиях непрерывной работы (100%) и при 10% перенапряжении. Кроме того, обычно допустима максимальная температура окружающей среды 130 ° F. Максимально допустимые температуры жидкости зависят от конкретных материалов уплотнения и корпуса. Эти цифры можно получить из технических данных.

ОПРЕДЕЛЕНИЕ ВРЕМЕНИ (VDE0580) ВРЕМЯ ОТВЕТА

Небольшие объемы и относительно высокие магнитные силы, связанные с электромагнитными клапанами, позволяют получить быстрое время отклика.Для специальных применений доступны клапаны с разным временем отклика. Время реакции определяется как время между подачей сигнала переключения и завершением механического открытия или закрытия.

ПО ПЕРИОДУ

Период включения определяется как время между включением и выключением тока соленоида.

ПЕРИОД ЦИКЛА

Общее время включенного и выключенного периодов — это период цикла. Предпочтительный период цикла: 2, 5, 10 или 30 минут.

ОТНОСИТЕЛЬНЫЙ РАБОЧИЙ ЦИКЛ

Относительный рабочий цикл (%) — это процентное отношение периода под напряжением к общему периоду цикла. Непрерывная работа (100% рабочий цикл) определяется как непрерывная работа до достижения установившейся температуры.

РАБОТА КЛАПАНА

Кодировка клапана всегда состоит из заглавной буквы. Сводка слева подробно описывает коды различных операций клапана и указывает соответствующие стандартные символы цепи.

ВЯЗКОСТЬ

Технические данные действительны для вязкости до указанного значения.Допускается более высокая вязкость, но в этих случаях диапазон допуска напряжения уменьшается, а время отклика увеличивается.

ДИАПАЗОН ТЕМПЕРАТУР

Температурные пределы для текучей среды всегда подробно описаны. Различные факторы, например однако условия окружающей среды, цикличность, скорость, допуск напряжения, детали установки и т. д. могут влиять на температурные характеристики. Поэтому приведенные здесь значения следует использовать только в качестве общего руководства. В случаях, когда речь идет о работе при экстремальных температурах, вам следует обратиться за советом в технический отдел Omega.

Техническое обучение Техническое обучение

Как работает электромагнитный клапан

Что такое электромагнитный клапан?

Определение электромагнитного клапана — это электромеханический клапан, который обычно используется для управления потоком жидкости или газа.Существуют различные типы электромагнитных клапанов, но основные варианты — с пилотным или прямым действием. Клапаны с пилотным управлением, наиболее широко используемые, используют давление в трубопроводе системы для открытия и закрытия главного отверстия в корпусе клапана.

В то время как соленоидные клапаны прямого действия напрямую открывают или закрывают отверстие главного клапана, которое является единственным каналом потока в клапане. Они используются в системах, требующих низкой пропускной способности, или в приложениях с низким перепадом давления на отверстии клапана.

Принцип действия электромагнитных клапанов

Принцип действия электромагнитного клапана заключается в управлении потоком жидкостей или газов в положительном, полностью закрытом или полностью открытом режиме. Их часто используют для замены ручных клапанов или для дистанционного управления. Функция электромагнитного клапана включает открытие или закрытие отверстия в корпусе клапана, что позволяет или предотвращает прохождение потока через клапан. Плунжер открывает или закрывает отверстие, поднимаясь или опускаясь внутри гильзы за счет подачи питания на катушку.

Электромагнитные клапаны состоят из змеевика, плунжера и втулки.В нормально закрытых клапанах возвратная пружина плунжера прижимает плунжер к отверстию и препятствует потоку. Когда на катушку соленоида подано напряжение, результирующее магнитное поле поднимает плунжер, обеспечивая поток. Когда катушка соленоида находится под напряжением в нормально открытом клапане, плунжер закрывает отверстие, что, в свою очередь, предотвращает поток.

Почему используется электромагнитный клапан?

В большинстве приложений управления потоком необходимо запускать или останавливать поток в контуре, чтобы контролировать жидкости в системе.Для этого обычно используется электромагнитный клапан с электронным управлением. Электромагнитные клапаны, приводимые в действие соленоидом, могут быть расположены в удаленных местах и ​​могут управляться с помощью простых электрических переключателей.

Электромагнитные клапаны — наиболее часто используемые элементы управления в жидкостной технике. Они обычно используются для отключения, выпуска, дозирования, распределения или смешивания жидкостей. По этой причине они используются во многих областях. Соленоиды обычно обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактную конструкцию.

Где используется электромагнитный клапан?

Электромагнитные клапаны применяются в широком диапазоне промышленных настроек, включая общее двухпозиционное управление, контуры управления заводом, системы управления технологическим процессом и различные приложения производителей оригинального оборудования, и это лишь некоторые из них.

Электромагнитные клапаны можно найти во многих различных секторах, в том числе:

  • Водоснабжение
  • Очистка питьевой воды
  • Очистка сточных вод
  • Очистка / очистка серой и черной воды
  • Машиностроение
  • Охлаждение, смазка и дозирование
  • Услуги в строительстве
  • Большие системы отопления, климат-контроль
  • Техника безопасности
  • Системы защиты водопроводов и пожаротушения
  • Компрессоры
  • Сброс давления и дренаж
  • Подача топлива
  • Транспортные и резервуарные помещения
  • Пожары системы
  • Газовый и жидкий автомат горения
  • Газовая хроматография
  • Регулировка газовой смеси
  • Приборы для анализа крови
  • Контроль процессов очистки

Как заменить электромагнитные клапаны

Для правильного и точного управления работой, электромагнитные клапаны должны быть настроены и выбраны в соответствии с конкретным приложением.Наиболее важными параметрами для выбора электромагнитного регулирующего клапана являются значение Kv (выраженное в кубических метрах в час) и диапазон давления в приложении.

Чем ниже отверстие клапана или чем прочнее змеевик, тем выше давление, при котором клапан может отключиться. На основании рассчитанного значения Kv и диапазона давления для планируемого применения можно определить соответствующий тип клапана и его требуемое отверстие.

Что такое электромагнитный клапан NAMUR?

NAMUR — это аббревиатура от User Association of Automation Technology in Process Industries, которая служит стандартом для технологии автоматизированных клапанов.Стандартные интерфейсы полезны для монтажа приводов, поскольку они помогают снизить затраты на изготовление и установку соленоидов. Bürkert предлагает для покупки широкий выбор электромагнитных клапанов NAMUR. Посетите наш веб-сайт сегодня, чтобы просмотреть полный ассортимент электромагнитных клапанов.

Где купить электромагнитный клапан

Клапаны Bürkert можно найти практически во всех отраслях промышленности. От сварочных роботов до гидротехнических сооружений, от пылеудаления при добыче полезных ископаемых до контроля давления в кабине самолета — все возможно с нашими клапанами в качестве надежного компонента вашей системы.Независимо от того, нужен ли вам отдельный клапан, клапанные блоки или индивидуальные решения, вся наша линейка продуктов ориентирована на обеспечение контролируемого обращения с жидкостями и газами.

Наша продукция предназначена для предоставления:

  • Высокая гибкость благодаря модульной конструкции
  • Разнообразный выбор материалов
  • Высокая надежность и длительный срок службы
  • Низкое воздействие на окружающую среду

Приобретите высококачественные электромагнитные клапаны в интернет-магазине Burkert прямо сегодня . Или, чтобы получить дополнительную информацию, позвоните нам по телефону 1-800-325-1405, по электронной почте[email protected] или заполните нашу контактную форму.

Таблица выбора Электромагнитные клапаны

Таблица выбора Электромагнитные клапаны

504,58 КБ

типов электромагнитных клапанов — The Hope Group, A SunSource Company

Работа: нормально закрытый и нормально открытый

Нормально закрытый

Клапан остается в положении «Закрыто» при обесточивании и является наиболее распространенным методом работы. Как правило, вы обнаружите, что нормально закрытые клапаны используются для включения / выключения или вентиляции, здесь вы хотите, чтобы процесс остановился при отключении питания.В случае потери мощности клапан закрывается, и жидкость не выходит.

Нормально открытый

Клапан остается в положении «открыто» при обесточивании. Чаще всего нормально открытые клапаны используются для обеспечения безопасности, когда процесс прекращается при потере мощности.

Универсальные клапаны

Клапан может быть либо нормально закрытым, либо нормально открытым, в зависимости от того, как клапан подключен к трубопроводу. Обычно это наблюдается в 3- и 4-ходовых клапанах, где вы можете оказывать давление на любой порт клапана.Например, трехходовой клапан будет иметь порт подачи, порт выхлопа и порт нагнетания. Это обеспечивает гибкость приложения и позволяет подключать его так, как вы считаете нужным.

Медиа

Часто, когда у вас возникают проблемы с электромагнитным клапаном, это часто связано с средой или температурой, которые мешают правильному функционированию клапана. Он зависит от области применения, поэтому, если вы не уверены, обратитесь к каталогу производителя.

Давление электромагнитного клапана

Максимальное давление по сравнению сДифференциальное давление

Дифференциальное давление — это разница между давлением на входе (жидкость, когда она входит в клапан) и давлением на выходе (жидкость, когда она выходит из клапана). Важно определить перепад давления, чтобы вы знали, следует ли выбрать электромагнитный клапан с пилотным управлением или электромагнитный клапан прямого действия.

Например, давление на входе (P1) 90 фунтов на квадратный дюйм и давление на выходе (P2) 80 фунтов на квадратный дюйм представляют собой перепад давления в 10 фунтов на квадратный дюйм.

В другом примере ниже давление на входе составляет 90 фунтов на квадратный дюйм, а на выходе — 0 фунтов на квадратный дюйм, потому что он выходит в атмосферу.В этом случае перепад давления равен 90.

Клапан с максимальным давлением 100 фунтов на квадратный дюйм будет работать для приложения с перепадом давления 10. Однако тот же самый клапан будет бороться в приложении с перепадом давления 90. Клапан с увеличенными возможностями был бы гораздо лучшим выбором.

Тип уплотнения в электромагнитных клапанах

Важно выбрать уплотнительный материал, который соответствует требованиям среды, протекающей через клапан. Доступные типы уплотнений различаются, хотя наиболее распространенными являются NBR (нитрильный каучук) и FKM, (фторуглерод / витон), каучук EPDM, и PTFE, .

Электромагнитный клапан — обзор

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости, например, при автоматизации производства. Компьютер, на котором запущена программа автоматизации для заполнения контейнера некоторым количеством жидкости, может послать сигнал на соленоидный клапан на открытие, позволяя контейнеру заполниться, а затем удалить сигнал, чтобы закрыть соленоидный клапан, и, таким образом, остановить поток жидкости до тех пор, пока следующий контейнер на месте. Захват для захвата предметов на роботе часто представляет собой устройство с пневматическим управлением.Можно использовать электромагнитный клапан, чтобы давление воздуха могло закрыть захват, а второй электромагнитный клапан можно использовать для открытия захвата. Если используется двухходовой соленоидный клапан, два отдельных клапана в этом случае не нужны. Разъемы электромагнитных клапанов используются для подключения электромагнитных клапанов и реле давления.

(1) Принципы работы

Электромагнитные клапаны — это блоки управления, которые при включении или отключении электропитания либо перекрывают, либо пропускают поток жидкости. Привод внутри электромагнитного клапана имеет форму электромагнита.При подаче напряжения создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины. В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

В зависимости от режима срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная особенность — это количество подключений к портам или количество потоков или «путей».

Электромагнитные клапаны прямого действия имеют уплотнение седла, прикрепленное к сердечнику соленоида.В обесточенном состоянии отверстие седла закрыто и открывается при подаче напряжения на клапан. В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления силы давления, соответственно становятся больше. Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае дифференциальное давление жидкости выполняет большую часть работы по открытию и закрытию клапана.

Двухходовые электромагнитные клапаны — это запорные клапаны с одним входным и одним выходным портами, как показано на Рисунке 4.17 (a). В обесточенном состоянии пружина сердечника при помощи давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

Рисунок 4.17. Принцип действия электромагнитных клапанов.

(Любезно предоставлено OMEGA)

Трехходовые электромагнитные клапаны имеют три соединения порта и два седла клапана. Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный. Трехходовой электромагнитный клапан, показанный на Рисунке 4.17 (b), спроектирован с сердечником плунжерного типа. Доступны различные операции клапана в зависимости от того, как текучая среда связана с рабочими портами. На Рисунке 4.17 (b) давление жидкости увеличивается под седлом клапана.Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости. Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, и седло клапана в порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

В отличие от версий с сердечником плунжерного типа, электромагнитные клапаны с поворотным якорем имеют все соединения портов внутри корпуса клапана. Изолирующая диафрагма предотвращает контакт текучей среды с камерой змеевика.Клапаны с поворотным якорем могут использоваться для управления любым трехходовым электромагнитным клапаном. Основной принцип конструкции показан на Рисунке 4.17 (c). Клапаны с поворотным якорем стандартно оснащены ручным дублером.

Электромагнитные клапаны с внутренним управлением оснащены двухходовым или трехходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Работа такого клапана показана на Рисунке 4.17 (d). Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие.Пока существует разница давлений между впускным и выпускным портами, запорная сила доступна за счет большей эффективной площади в верхней части диафрагмы. Когда пилотный клапан открыт, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу теперь поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия.

Четырехходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия.Эти клапаны имеют четыре соединения порта; впускной патрубок P, два патрубка A и B порта цилиндра и один патрубок выпускного патрубка R. Четырех / двухходовой тарельчатый соленоидный клапан с внутренним управлением показан на Рисунке 4.17 (e). В обесточенном состоянии пилотный клапан открывается на соединении входа давления с пилотным каналом. Обе тарелки главного клапана теперь находятся под давлением и переключаются. Теперь соединение порта P соединено с A, а B может выпускаться через второй дроссель через R.

В этих типах для приведения в действие клапана используется независимая управляющая среда.На рисунке 4.17 (f) показан поршневой клапан с угловым седлом и закрывающей пружиной. В безнапорном состоянии седло клапана закрыто. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда электромагнитный клапан находится под напряжением, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина расположена на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые четырех- / двухходовыми клапанами, не содержат пружины.

(2) Основные типы

Электромагнитные клапаны открываются и закрываются с помощью соленоида, который активируется электрическим сигналом. В большинстве промышленных применений электромагнитные клапаны бывают следующих пяти типов.

(1) Двухходовые электромагнитные клапаны

Электромагнитные клапаны этого типа обычно имеют одно впускное и одно выпускное отверстия и используются для разрешения и перекрытия потока жидкости. Два типа операций для этого типа — «нормально закрытый» и «нормально открытый».

(2) Трехходовые электромагнитные клапаны

Эти клапаны обычно имеют три трубных соединения и два отверстия. Когда одно отверстие открыто, другое закрывается, и наоборот. Они обычно используются для попеременного приложения давления к давлению выхлопа от привода клапана или цилиндра одностороннего действия. Эти клапаны могут быть нормально закрытыми, нормально открытыми или универсальными.

(3) Четырехходовые электромагнитные клапаны

Эти клапаны имеют четыре или пять трубных соединений, обычно называемых портами.Один из них представляет собой входное отверстие для давления, а два других — это входные отверстия цилиндра, обеспечивающие давление в цилиндр или привод двойного действия, и одно или два выходных отверстия для выпуска давления из цилиндров. У них есть три типа конструкции; одиночный соленоид, двойной соленоид или одиночный пневмопривод.

(4) Электромагнитные клапаны прямого монтажа

Это двухходовые, трехходовые и четырехходовые соленоидные клапаны, которые предназначены для группового монтажа на различное количество клапанов. Любая комбинация нормально закрытых, нормально открытых или универсальных клапанов может быть сгруппирована вместе.Эти серии представляют собой стандартные электромагнитные клапаны, трубопроводные соединения и монтажные конфигурации которых были заменены монтажной конфигурацией, которая позволяет устанавливать каждый клапан непосредственно на привод без использования жестких трубопроводов или трубок.

(5) Коллекторные клапаны

Коллектор электромагнитных клапанов состоит из матрицы электромагнитных клапанов, установленных в модулях на салазках с регулируемыми ножками в одном направлении (рисунок 4.18). Количество клапанов зависит от подключаемых элементов и функций каждого из этих элементов.Множество электромагнитных клапанов расположено и размещено на монтажной поверхности коллектора, а также плата, образованная с электрической цепью для питания этих электромагнитных клапанов (рисунок 4.18). Каждый соленоидный клапан включает в себя клапанную часть, содержащую клапанный элемент, и рабочую часть соленоида для приведения в действие клапанного элемента. Плата установлена ​​на первой боковой поверхности коллектора под рабочей частью соленоида. Плата может быть прикреплена и отсоединена, оставив при этом электромагнитные клапаны установленными на коллекторе, соединители питания и сигнальные лампы предусмотрены в положениях на плате, соответствующих соответствующим электромагнитным клапанам.Каждый питающий соединитель расположен в таком положении, что он подключается к приемному выводу соленоидного клапана втычным образом при установке соленоидного клапана на коллекторе. Каждая световая индикация расположена в таком положении, чтобы ее можно было визуально распознать сверху соленоидного клапана, оставив соленоидный клапан установленным на коллекторе.

Рисунок 4.18. Несколько типов коллекторов электромагнитных клапанов.

(Любезно предоставлено KIP Inc.)

Этот коллектор позволяет централизовать функции одного или нескольких резервуаров модульным способом, повышая эффективность системы и степень контроля над процессом.Коллектор с электромагнитным клапаном представляет собой автоматизированную альтернативу гибким шлангам и панелям отвода потока с переключаемыми изгибами. К резервуару или рабочей линии подключено столько клапанов, сколько функций должен выполнять элемент. Никаких ручных операций не требуется. Операция автоматизирована, что исключает риск несчастных случаев.

Электромагнитные клапаны | Промышленный индекс SafeRack

Роль электромагнитных клапанов в пневматических и гидравлических системах питания

Что такое электромагнитный клапан?

Электромагнитный клапан — это клапан с электрическим приводом, который в основном используется для регулирования потока воздуха или жидкости в пневматических и гидравлических силовых системах.В основном он сконфигурирован для катушки или тарелки, которая, в свою очередь, соединена с плунжером из черного металла, который может быть центрирован или смещен пружиной. Сам плунжер движется внутри трубы с сердечником из цветного металла, которая, в свою очередь, окружена катушкой, состоящей из электрических обмоток.

Как работают электромагнитные клапаны

Катушка электромагнитного клапана может пропускать электрический ток в диапазоне 12–48 В постоянного тока и 110–220 В переменного тока. Как только через него подается энергия, создается магнитное поле, которое толкает и тянет плунжер в процессе перемещения клапана.

Простейшие электромагнитные клапаны представляют собой двухходовые двухпозиционные тарельчатые клапаны, которые просто открываются и закрываются для обеспечения потока, когда их катушка снабжается энергией. Кроме того, существуют трехходовые двухпозиционные тарельчатые клапаны, которые также довольно часто используются. Они позволяют отводить жидкость из одного канала в другой. Этот тип клапана может использоваться как для пневматических, так и для гидравлических операций.

Детали электромагнитного клапана

Мы можем получить хорошее представление о компонентах электромагнитного клапана , описанном немного ранее в этой статье, посмотрев на иллюстрацию ниже, которая изображает нормально закрытый прямой -действующий клапан.Этот тип клапана типичен для работы электромагнитного клапана .

Типы электромагнитных клапанов

Как упоминалось ранее в статье, наиболее часто используемый электромагнитный клапан является двухходовым клапаном, который, как следует из названия, имеет два порта. Более продвинутые электромагнитные клапаны могут иметь три или более порта, но общим для всех является тот факт, что они будут либо спроектированы как клапаны прямого действия, либо с пилотным управлением, используемые для предотвращения утечек.

Двухходовые клапаны

В случае этих клапанов в качестве альтернативы можно использовать один из двух своих портов, чтобы пропустить поток, а также закрыть его.Можно специально выбрать положение нормально открытый или нормально закрытый . Нормально открытый клапан остается открытым до тех пор, пока его не закроет электрический ток. При отключении электроэнергии клапан снова открывается. Электромагнитный клапан , нормально закрытый, , , , является наиболее часто используемым и работает противоположно нормально открытому клапану . Он остается закрытым до тех пор, пока включение питания не приведет к его открытию.

Трехходовые клапаны

Они, как можно себе представить, имеют три порта и находят применение в обстоятельствах, когда необходимо использовать альтернативное и исчерпывающее давление для работы чего-либо. Кофемашины и посудомоечные машины — хорошие примеры использования трехходового электромагнитного клапана.

Четырехходовые клапаны

Четырехходовые клапаны поставляются с четырьмя или более отверстиями и в основном используются в цилиндрах или приводах двойного действия. Половина портов развернута для обеспечения давления питания, а другая половина — для давления выхлопных газов.Эти клапаны могут быть нормально закрытого, нормально открытого или универсального типа.

Клапан прямого действия

В этом типе электромагнитного клапана катушка сможет магнитным образом открыть клапан, потянув вверх вал и установив клапан, не полагаясь на какое-либо внешнее давление. Преимущество клапанов прямого действия заключается в том, что им требуется полная мощность только при открытии клапана, после чего они могут в значительной степени работать на малой мощности.

Клапан с пилотным управлением

Это включает в себя соленоид, активирующий значительно меньший пилотный клапан , который, в свою очередь, открывает более крупный клапан, способный работать при гораздо более высоком давлении.Это идеальный вариант в случае использования гидравлики или пара — всего, что связано с гораздо более высоким объемным расходом. Типичным примером может быть выброс большого количества газов, воздуха, пара или жидкостей.

Хотя клапаны с пилотным управлением не требуют такой большой мощности для работы, им необходимо работать на полной мощности, чтобы оставаться в открытом состоянии. Их производительность ниже, чем у клапанов прямого действия.

Вы можете приобрести некоторые из самых известных марок электромагнитных клапанов от SafeRack, в том числе от Brodie International, которые предоставляют широкий выбор соленоидов и пилотных клапанов для различных применений, включая управление противодавлением и дифференциальное регулирование.

Пневматические и гидравлические соленоидные клапаны

Пневматические электромагнитные клапаны

Гидравлические соленоидные клапаны

  1. Пневматические клапаны 5/5/5 возможность управления работой цилиндров. Пневматический клапан также имеет выпускные отверстия (обычно 2 из них).
  2. Они в основном имеют намоточную конструкцию и состоят из алюминиевого корпуса с цилиндрическим отверстием с портами клапана, соединяющимися с цилиндром.В процессе перемещения катушки внутри цилиндра различные порты могут открываться и закрываться.
  3. Пневматические клапаны больше подходят для ситуаций, когда не требуется очень высокое давление. Он идеально подходит для чего-то вроде систем внутреннего контроля под давлением, в которых используется безмасляный воздух низкого давления.
  4. Пневматические системы лучше всего подходят для более легкой автоматизации.
  1. Гидравлические электромагнитные клапаны используются для использования электроэнергии для направления гидравлической жидкости к приводу и от него путем перемещения золотника тарельчатого клапана внутри клапана.
  2. Клапаны могут быть 2-, 3-, 4- или 5-ходовыми и могут перемещаться с помощью одной или двух электрических катушек.
  3. Поскольку гидравлическая жидкость не сжимается, вероятность поломки при более высоком давлении ниже по сравнению с пневматической системой при аналогичном давлении.
  4. Гидравлические системы лучше подходят для высокопроизводительных отраслей промышленности.

Когда дело доходит до выбора правильного электромагнитного клапана , вы должны знать, в какой среде он будет работать.Это важно, потому что такие клапаны предназначены для работы в среде, свободной от твердых частиц. Обычно электромагнитный клапан используется в среде, состоящей из воды, теплоносителей, побочных продуктов нефти, сжатого воздуха и пара. Важно владеть этой информацией, поскольку она поможет вам определить материал, из которого должен быть изготовлен ваш электромагнитный клапан. Например, нержавеющая сталь идеально подходит для жидкостей пищевых продуктов и агрессивных жидкостей или газов.В случае топлива предпочтительными материалами являются инертный газ, топливо и воздух. В пищевой и химической промышленности это пластик.

Выбор электромагнитного клапана зависит от того, для чего он предназначен. Если вы хотите получить идеальное время подачи с помощью соленоидного клапана, вам, возможно, придется выбирать между нормально закрытым соленоидным клапаном и нормально открытым соленоидным клапаном, в то время как шаровой поплавковый клапан или обратный клапан используется в распределительных каналах. для газовых насосов.Есть еще несколько параметров, которые помогают решить, какой электромагнитный клапан использовать:

  • Вы также должны знать, следует ли вам выбирать автономный тип или монтируемый на коллектор. В случае автономных клапанов линейные клапаны должны быть установлены рядом с приводом для повышения производительности, и все порты являются частью корпуса внутреннего порта. В случае агрегатов, смонтированных на коллекторе, клапаны разделяют как выпускной, так и подающий каналы.
  • Чтобы выбрать правильный тип электромагнитного клапана, необходимо четко контролировать преобладающую скорость потока.Если клапан будет слишком большим, это приведет к потере жидкости или газа, что повлияет на чистую прибыль компании. С другой стороны, если он слишком мал, у вас будет случай, когда привод вообще не работает.
  • Количество требуемой мощности также зависит от типа электромагнитного клапана, выбранного для конкретного применения. Сила электрического тока, необходимого для перемещения сердечника отверстия, определяется размером отверстия. Важно выбрать клапан, который может работать в тандеме с подаваемой мощностью.Чем больше отверстие, тем больше потребляемая мощность.

Если вы смотрите на ситуацию с высоким расходом и низким энергопотреблением, вам следует выбрать пилотный клапан.

  • Рабочее давление, описанное в руководстве производителя электромагнитного клапана, также определяет правильный тип клапана, который лучше всего подходит для конкретного применения.
  • Вам также необходимо проверить размер порта, чтобы убедиться, что вы приобрели фитинги клапана подходящего размера. Клапаны должны быть установлены либо на одной базе, либо в коллекторе с несколькими станциями в соответствии с методом, используемым для впуска воздуха в контур.

Применение электромагнитных клапанов

Электромагнитные клапаны используются в различных отраслях промышленности. Например, они используются для запуска множества бытовых приборов, таких как машины для приготовления кубиков льда, посудомоечные машины, стиральные машины и диспенсеры для охлаждаемой воды. Они также находят применение в более коммерческих отраслях, таких как автоматические оросители, кондиционеры, медицинское оборудование и автомобильные трансмиссии. Ниже приведены несколько других примеров промышленного применения электромагнитных клапанов:

  • Стулья стоматолога
  • Дозатор горячих напитков
  • Воздушные компрессоры
  • Предохранительные клапаны давления
  • Дозирующие устройства
  • Вибрационные питатели
  • Дозаторы для кофе
  • Промышленные гладильные доски
  • Сушилки
  • Системы мойки автомобилей
  • Электронные миксеры
  • Машины для мытья полов
  • Пенообразователи
  • Гидросауны
  • Швейные машины
  • Термоэлектрические обогреватели
  • Холодильники
  • Установки для загрузки
  • Вакуумные установки
  • Установки для загрузки воды
  • Вакуумные насосы

Как можно видеть, применения электромагнитных клапанов разнообразны и многочисленны.Давайте теперь посмотрим на несколько широких категорий, охватываемых ими:

Автомобильная промышленность

Электромагнитные клапаны являются неотъемлемой частью пусковой системы всех автомобилей. Каждый раз, когда водитель включает замок зажигания, он или она вызывает передачу электрического тока к электромагнитному клапану. Это, в свою очередь, заставляет электромагнитный клапан запускать двигатель автомобиля. Как только это происходит, водитель больше не использует выключатель зажигания, в результате чего ток к электромагнитному клапану и оттуда к двигателю автомобиля останавливается.

Холодильная промышленность

Соленоиды широко используются в холодильной промышленности. Например, они используются в кондиционерах, чтобы контролировать направление потока хладагента, чтобы их можно было использовать для охлаждения летом и для обогрева зимой.

Гидравлика и пневматика

В гидравлических системах электромагнитные клапаны управляют направлением потока гидравлической жидкости внутри цилиндра, который управляет движением поршня.В случае гидравлических систем электромагнитные клапаны регулируют давление воздуха, поступающего к приводу, и тем самым контролируют действие, вызываемое приводом.

Системы запирания

Электромагнитные клапаны находят применение в системах запирания, устанавливаемых в офисах, гостиницах и других местах, требующих защиты. Электромагнитные клапаны в этих случаях являются частью запорных устройств, установленных в дверях. В случае запирания двери электромагнитный клапан не потребляет электроэнергию.Такие системы запирания используются на автостоянках, в барьерах доступа, системах удаленного доступа, торговых автоматах и ​​т. Д.

Можно назвать соленоидные исполнительные устройства, которые заставляют магнитный материал двигаться с помощью магнитного поля, создаваемого возбужденной катушкой соленоида. Основные части электромагнитного клапана включают корпус клапана, впускной порт, выпускной порт, соленоид, обмотку соленоида, подводящие провода, поршневую пружину и диафрагму.

Соленоиды используются в большом количестве газовых и нефтяных приложений.Они также используются в наших автомобилях, лодках и множестве бытовых приборов. Электромагнитные клапаны широко используются, потому что они имеют множество преимуществ. Во-первых, они чрезвычайно универсальны и могут использоваться в большом количестве разнообразных систем, охватывающих приложения, относящиеся к воздуху, воде, газу, пару и другим бесчисленным газам и жидкостям.

Кроме того, они чрезвычайно эффективны при управлении автоматическим регулированием потока, когда речь идет о жидкостях и газах. По сравнению с другими типами клапанов, эти клапаны требуют очень мало проводки или усилий.Они также дешевле

Чрезвычайно большое количество промышленных процессов связано с перемещением газа или жидкости, и для этой цели использование клапана для регулирования потока является обязательным. Это не то, с чем люди могут очень эффективно справиться, делая это вручную. Автоматизированная система — лучший способ сделать это, отсюда необходимость и важность соленоидных клапанов. Таким образом, соленоидный клапан на языке непрофессионала — это устройство, которое автоматически регулирует поток жидкости или газа.

Эта их способность позволяет им управлять потоком топлива в двигателе и потоком воды в посудомоечных машинах. Электромагнитный клапан, который используется для регулирования потока гидравлической жидкости, называется гидравлическим соленоидным клапаном. Когда он используется для регулирования потока сжатого газа, он называется пневматическим соленоидным клапаном. Электромагнитный клапан находит применение в очень широком спектре промышленных и коммерческих процессов. К ним относятся управление гидравлическими операциями, управление давлением воздуха, установки обратного осмоса, которые обрабатывают воду, управление топливом в автомобилях, производственные компании, приборы для анализа крови и нефтеперерабатывающие заводы.

Учитывая важность этих клапанов для эффективного управления приложениями в различных отраслях, важно, чтобы их закупали у лучших поставщиков. Среди поставщиков высшего уровня SafeRack, чьи клапаны находят применение в регулировании давления, управлении насосами и обеспечении безопасности резервуаров. Они широко используются на погрузочных терминалах, заправочных станциях самолетов и других подобных операциях.

Электромагнитные клапаны, возможно, не то, о чем большинство людей думает в своей повседневной жизни, но это то, что является важной его частью, поскольку они также подходят для бесчисленных областей применения.Хотя большинство из нас не совсем понимают, что они собой представляют, они являются важной частью процессов и систем, составляющих современную жизнь. От помощи в управлении автомобилями и обеспечения возможности полетов самолетов и от обеспечения безопасности гостиничных помещений до помощи в приведении в действие наших стиральных машин и электромагнитных клапанов кондиционеров, которые делают нашу жизнь намного лучше, даже если мы об этом не подозреваем.

Электромагнитные клапаны настолько популярны, потому что они просты, очень эффективны и экономичны. Они являются неотъемлемой частью большинства промышленных проектов из-за их способности повышать эффективность и, таким образом, увеличивать прибыльность.Тот факт, что существует широкий ассортимент соленоидных клапанов для удовлетворения разнообразных потребностей множества отраслей, гарантирует их повсеместное присутствие в промышленности и на коммерческих предприятиях.

Что такое электромагнитный клапан?

Когда я начал работать с нашим веб-сайтом 3 года назад, я был сбит с толку продуктами, которые он размещал на своих страницах. С того времени я многое узнал о функциях и применении тех продуктов, которые когда-то были такими загадочными.Но один клапан всегда ускользал от меня. На этой неделе я подумал, что пришло время наконец ответить на мой вопрос: что, черт возьми, такое соленоидный клапан?

ЧТО ТАКОЕ СОЛЕНОИДНЫЙ КЛАПАН?

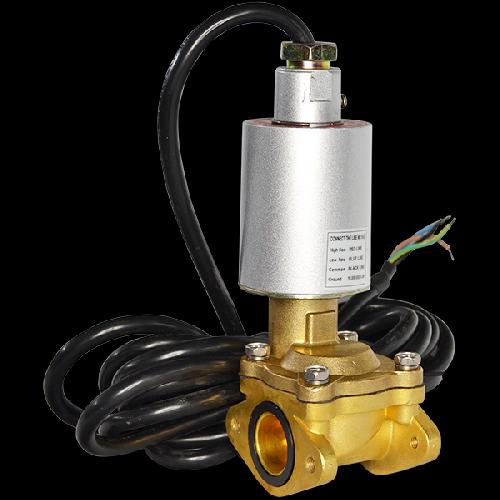

Электромагнитный клапан — это клапан с электронным управлением, который обычно используется для замены ручного клапана, поэтому клапаном можно управлять дистанционно.

КАК ЭТО РАБОТАЕТ

Электромагнитный клапан состоит из двух основных блоков: соленоида или электромагнита и корпуса клапана, который содержит два или более отверстий или отверстий.Блок соленоида состоит из нескольких основных частей, катушки, плунжера, втулки в сборе и плунжера с совместимым уплотнительным материалом.

Электромагнитные клапаны работают за счет использования электромагнитной катушки соленоида для открытия или закрытия клапана. Когда катушка внутри соленоида находится под напряжением, плунжер поднимается или опускается в трубке втулки, чтобы открыватель закрыл отверстие (в зависимости от того, как клапан был настроен для работы).

ЛУЧШИЕ ПРИЛОЖЕНИЯ

Электромагнитные клапаны хорошо работают во многих различных областях, связанных с жидкостями или газами:

  • Общие приложения включения / выключения
  • Стенды поверочные и испытательные
  • АСУ ТП
  • Контуры управления пилотной установкой
  • Многие OEM-приложения (спринклерные системы, стиральные машины и т. Д.)

ПРЕИМУЩЕСТВА

Электромагнитные клапаны чрезвычайно универсальны. Их можно использовать во многих разнообразных и уникальных системных приложениях, работающих с воздухом, водой, нефтью, газом, паром… практически с любыми жидкими или газообразными веществами.

Еще одно преимущество соленоидных клапанов — это то, что они являются очень эффективным средством автоматического регулирования расхода жидкостей и газов. Эти типы клапанов требуют меньше проводов, затрат и усилий по сравнению с другими клапанами.

НЕДОСТАТКИ

Конечно, у этих клапанов не может быть недостатков.Электромагнитные клапаны плохо справляются с грязными или загрязненными жидкостями / газами. Посторонние вещества могут накапливаться в трубках сердечника и мешать работе.

Также очень важно, чтобы на эти клапаны подавалось правильное напряжение. Слишком мало, и он не будет открываться и закрываться, может вызвать «дребезжание» и чрезмерный шум, и он будет быстрее изнашиваться. Перенапряжение приведет к слишком большому нагреву и преждевременному износу соленоида.

Они также чувствительны к влаге. Влага внутри корпуса соленоида вызовет отказ катушки и остановку открытия / закрытия клапана.

Если вы думаете, что электромагнитный клапан может быть подходящим для вашего применения, поговорите с инженером, имеющим опыт выбора / определения размеров этих типов клапанов. Это поможет вашей системе работать с максимальной эффективностью при меньшем объеме обслуживания.

Правильные электромагнитные клапаны подойдут для ваших приложений? Спросите нас об этом! У нас есть широкий выбор клапанов для вашего применения.

Принцип работы электромагнитного клапана

Что такое электромагнитный клапан?

Электромагнитный клапан — это промышленное оборудование, управляемое электромагнетизмом.Это автоматический базовый элемент для управления жидкостью. Он относится к приводу, но не ограничивает гидравлическое давление и пневматическое управление. В промышленной системе управления электромагнитный клапан используется для регулирования направления, расхода, скорости и других параметров среды. Электромагнитный клапан может координироваться с различными цепями для реализации ожидаемого управления, при этом гарантируются как точность управления, так и гибкость.

Электромагнитный клапан состоит из соленоидной катушки и магнитопровода.Это корпус клапана, содержащий одно или несколько отверстий. Когда катушка пропускается или отключается подачей питания, работа магнитопровода приводит к тому, что жидкость проходит через корпус клапана и отключается, чтобы достичь цели изменения направления жидкости. Электромагнитный компонент соленоидного клапана состоит из неподвижного стального сердечника, подвижного стального сердечника, катушки и так далее. Корпус клапана состоит из сердечника золотникового клапана, жгута золотникового клапана и пружинного основания. Катушка соленоида устанавливается непосредственно на корпусе клапана, в то время как корпус клапана заключен в уплотнительную трубу, так что представляет собой простую и компактную комбинацию.

Как работает электромагнитный клапан?

Электромагнитный клапан имеет закрытую камеру внутри и вентилируемые отверстия в разных положениях. Каждое отверстие связано с разными масляными трубами. В камере посередине расположен поршень. С двух сторон расположены две части электромагнитов. Электрифицирующая магнитная катушка будет притягивать корпус клапана к своей стороне, так что различные выпускные отверстия для масла будут открываться или закрываться посредством управления движением корпуса клапана. Однако входное отверстие для масла постоянно открыто.Гидравлическое масло поступает в разные отводные трубы. Давление масла будет использоваться для приведения в действие поршня масляного цилиндра, который будет приводить в движение шток поршня, а затем механическое устройство. Таким образом, посредством управления током электромагнитного клапана будет контролироваться механическое движение. Кроме того, давайте вкратце узнаем о принципе работы двух основных типов электромагнитных клапанов.

1. Электромагнитный клапан прямого действия

  • Принцип работы
    При включении питания катушка соленоида генерирует электромагнитную силу, которая поднимает запорный элемент из седла клапана и открывает клапан.Когда питание отключается, электромагнитная сила исчезает, и пружина прижимает запорный элемент к седлу клапана, чтобы закрыть клапан.
  • Характеристики
    Может нормально работать в вакууме, отрицательном и нулевом давлении. Однако диаметр обычно не превышает 25 мм.

2. Электромагнитный клапан с пилотным управлением

  • Принцип работы
    Когда питание включено, электромагнитная сила открывает пилотное отверстие, и давление в верхней камере быстро уменьшается, образуя перепад давления, который низкий вверху и высокий внизу вокруг запорного элемента.Давление жидкости способствует перемещению запорного элемента вверх для открытия клапана. Когда питание отключено, усилие пружины закрывает пилотное отверстие. Давление через байпасное отверстие быстро образует перепад давления, высокий вверху и низкий внизу вокруг запорного элемента. Давление жидкости заставляет запорный элемент двигаться вниз и закрывать клапан.
  • Характеристики
    Диапазон давления жидкости имеет относительно высокий верхний предел. Его можно устанавливать произвольно, при соблюдении условия разности давлений жидкости.

Купите 2-ходовой, 3-ходовой и 5-ходовой пневматический электромагнитный клапан с высокой производительностью и низкой ценой на ATO.com для управления воздушным потоком.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
