Электронное зажигания: Какое зажигание лучше: бесконтактное или контактное для авто

Содержание

Последний вздох: как и зачем устанавливали электронное управление на карбюраторы

Почему инжектор сменил карбюратор?

Многие считают, что в эволюции систем питания автомобильных бензиновых моторов карбюраторы последовательно сменил моновпрыск, затем впрыск распределенный, а потом и непосредственный. Однако не все знают, что был короткий период развития карбюраторных двигателей, когда у них получилось почти вплотную подобраться по характеристикам к инжекторным! Произошло это благодаря МПСЗ – микропроцессорным системам зажигания.

Несовершенство классической системы питания и зажигания не было секретом для автоинженеров со времен появления первых автомобилей. Карбюраторный принцип смесеобразования и центробежно-вакуумный принцип поддержания оптимального угла зажигания всегда считались компромиссом – у двигателя слишком много переходных режимов, в которых карбюратор и трамблер не способны обеспечить оптимальную работу мотора, сочетающую максимальную экономичность, приемистость, эластичность, мощность и полное отсутствие детонации.

А вот ЭБУ, электронный вычислительный блок, управляющий топливными форсунками и свечами инжекторной системы — может.

Однако все допотопные механические и электромеханические впрысковые системы, существовавшие до эпохи появления полноценных электронно-управляемых распределенных инжекторов (от «командогеретов» авиационных двигателей люфтваффе до многочисленных поколений автомобильных «джетроников»), по сути, слабо отличались в лучшую сторону от качественных карбюраторов. И до практической реализации инжектора в его самом массовом современном виде дошло лишь тогда, когда сделать это позволил уровень развития электроники. Создать полноценный блок ЭБУ для инжектора на радиолампах в 50-е годы ХХ века было попросту нереально. Сделать его на транзисторах 60-х годов – тоже. Лишь в 80-е годы, благодаря распространению компактных микросхем и мощных транзисторов, ЭБУ приобрел знакомые нам сегодня функционал, габариты и облик.

Карбюратор уходит, но не сдается

Когда-то первые карбюраторы представляли собой примитивную трубку с одним жиклером и дроссельной заслонкой. Однако за десятилетия эволюции их конструкция усложнилась неимоверно. Идеальными устройствами для приготовления топливовоздушной смеси они так и не стали, но заметно к ним приблизились. Поэтому, несмотря на то, что переход на распределенный электронно-управляемый впрыск был предрешен и очевиден даже инженерам советских автозаводов, мысль о том, что миллионы карбюраторных машин еще не исчерпали свой потенциал, не давала покоя многим.

Дело в том, что современный карбюратор не зря имеет сложную конструкцию: благодаря этому он, будучи исправным и идеально отрегулированным, достаточно неплохо справляется с задачей подготовки правильной бензовоздушной смеси в различных режимах работы двигателя и с учетом самых разных внешних условий. А значит, карбюратор можно попытаться оставить в покое и переключить внимание на второе из двух важнейших для работы мотора условий – правильное зажигание. Трамблер с его убогими вакуумным и центробежным регуляторами угла опережения – узкое место в моторе, он во многом губит все то, что дает карбюратор.

Поэтому можно попытаться дополнить карбюратор умной электронной системой зажигания, и он приблизится по эффективности к инжектору. Так и родились микропроцессорные системы зажигания.

Для понимания идеологии этих систем нужно отметить один важный момент. Многие помнят, как едва ли не каждый советский владелец вазовской классики, Москвича или Волги стремился заменить нестабильное и примитивное штатное контактное зажигание на бесконтактное электронное. В последнем контактную группу из трамблера выбрасывали и заменяли датчиком Холла, индуктивным датчиком или даже инфракрасным. Так вот, электронные системы бесконтактного зажигания и МПСЗ – это совершенно разные вещи.

Электронное бесконтактное зажигание позволяло лишь избавиться от контактной пары и уменьшить зависимости мощности искры от просадки напряжения бортсети стартером. Ну и иногда брало на себя функцию ручного октан-корректора. А МПСЗ делала не только всё то же самое, но и — что гораздо важнее — автоматически регулировала параметры опережения зажигания, исходя из положения коленвала, оборотов и давления на впуске. С развитием микропроцессорных систем стало возможным при желании добавить датчик детонации, лямбда-зонд, датчики температуры антифриза и воздуха на впуске. Причем эта регулировка шла непрерывно, практически как у инжектора. Контроллер быстро реагировал на изменение условий работы мотора и корректировал угол опережения зажигания, учитывая в том числе и качество топлива.

Все владельцы карбюраторных автомобилей с установленным микропроцессорным зажиганием, начиная от достаточно старых и примитивных моделей МПСЗ и кончая современными, с возможностью самостоятельной ручной коррекции графиков УОЗ через Bluetooth со смартфона (!), отмечали радикальные изменения в поведении машины. «Карбовый» двигатель действительно «просыпался», идеально ровно работая на холостых оборотах и становясь приемистым и очень эластичным в движении. Также МПСЗ делала минимальной разницу между бензином и газом, если на машине было установлено газобаллонное оборудование.

Сфера автоэнтузиастов

Первые отечественные инжекторы появились на ВАЗах в середине 90-х, но массовыми стали лишь к началу 2000-х. Автомобильные заводы СССР, а затем и России слишком долго зависали на «карбюраторном этапе». Последние карбюраторные машины сходили с конвейеров ВАЗа и УАЗа аж в 2006 году, до ввода в нашей стране экологического стандарта Евро-2, в который «карб» уже не вписывался. Массовый и безвозвратный переход на инжекторные системы задержался сильно, и поэтому промежуточный этап с применением МПСЗ для автозаводов оказался неприемлемым.

Под капотом Lada 111 ‘1997–2009

Тем не менее, советская промышленность в конце 80-х производила фабричные комплекты контроллеров МПСЗ с периферией и проводкой. Модели носили характерные для своего времени названия типа «Электроника-МС2713-02» или «Электроника-МС4004». Выпускали их у нас в Москве и «почти у нас», в болгарской Софии. Такие контроллеры МПСЗ заводского производства комплектовались полным набором компонентов для самостоятельного монтажа системы на автомобиль, включая распределенные катушки зажигания (в роли которых часто выступали спаренные катушки от Оки) и даже заглушку, устанавливаемую на место удаляемого трамблера.

Главным из датчиков был, разумеется, датчик положения коленвала, который нужно было установить в КПП напротив зубьев маховика. Вторым по важности являлся датчик разрежения во впускном коллекторе, служивший основным источником информации о нагрузке на двигатель для умной электроники. У систем МПСЗ «Электроника» этот датчик был встроенным непосредственно в сам корпус контроллера и соединялся со штуцером в карбюраторе тонким шлангом.

Однако несмотря на высокий уровень гаджетов под маркой «Электроника», массовой система так и не стала. В 80-х Волжский автозавод выпускал незначительное число переднеприводных автомобилей с МПСЗ «Электроника» на экспорт; в широкой же продаже в качестве комплектов для самостоятельной установки встречались они крайне редко, и мало кто о них знал. А с развалом СССР в 1991 году фабричные МПСЗ и вовсе исчезли с прилавков магазинов.

Лет десять в сфере микропроцессорного зажигания было полное затишье, но примерно в начале 2000-х эту нишу заняли мелкосерийные самодельщики-любители, энтузиасты тюнинга, которые полностью «окучивают» ее и по сей день, создавая достаточно сложные и весьма умные устройства.

Правда, количество таких проектов было относительно невелико и сейчас постепенно сокращается, ибо в наши дни спрос на МПСЗ планомерно падает по причине ухода на заслуженный отдых карбюраторных моторов и машин с ними…

Инжектор как донор для карбюратора

Кстати, стоит упомянуть любопытное ответвление развития систем МПСЗ, которое они получили уже в инжекторную эпоху. Многие энтузиасты карбюраторных машин в середине 2000-х почти одновременно пришли к лежащей на поверхности идее. Поскольку блоки управления инжекторными двигателями типа «Январей», «Микасов» и прочих «Бошей» подешевели, их стало возможно приобрести за совершенно небольшие деньги на разборках. А ведь инжекторный ЭБУ – это практически готовый и весьма совершенный блок для карбюраторной МПСЗ.

Дело в том, что инжекторный ЭБУ, собственно, не знает, где он работает. На своем родном инжекторном моторе, на карбюраторном моторе или вообще на лабораторном столе или на коленке. Блок просто методично выполняет свою программу – получает информацию от датчиков и на основе этих данных выдает управляющие сигналы для впрыска и зажигания.

И если подключить к ЭБУ вместо топливных форсунок карбюратор, навесить на него модуль зажигания и датчики, то электронный блок будет работать и безупречно подавать искру в нужный момент с точностью, недоступной даже самому лучшему трамблеру, контролируя обороты, нагрузку на мотор, температуру и детонацию. Для этого, правда, нужно откорректировать прошивку, написав ее урезанный «карбюраторный» вариант. Но для настоящих энтузиастов это не так уж сложно.

Получая информацию от датчика положения коленвала, давления на впуске, детонации и иногда даже от лямбда-зондов (если владельцу карбюраторной машины было не лень врезать их в глушитель), популярные и распространенные ЭБУ типа «Январь» дали многим автостаричкам второе дыхание.

Впрочем, повторимся — сегодня история с МПСЗ постепенно сходит на нет. Микропроцессорное зажигание было бы чертовски актуально в виде заводской системы на автомобилях “доинжекторной” эпохи, но отечественным автозаводам эта промежуточная инновация оказалась не по силам. Сейчас же карбюраторных машин становится все меньше, а многие из тех, кто готов своими руками сделать что-то основательное с любимой, но немолодой машинкой, предпочитают собрать полный инжекторный комплект впрыска и зажигания, который с применением подержанных компонентов с разборки порой оказывается сопоставимым по цене с комплектом МПСЗ для карбюратора…

Мастер Винтик. Всё своими руками!Усовершенствованная электронная система зажигания автомобиля.

В последние годы электронные приборы находят все большее применение в автомобильном транспорте, в том числе и приборы электронного зажигания. Прогресс автомобильных карбюраторных двигателей неразрывно связан с их дальнейшим совершенствованием. Кроме того, сейчас к приборам зажигания предъявляются новые требования, направленные на радикальное повышение надежности, обеспечение топливной экономичности и экологической чистоты двигателя.

Существуют две системы устройств электронного зажигания — транзисторные и тринисторные. Сравнивая их между собой, можно отметить характерные преимущества и недостатки.

Транзисторные устройства проще и дешевле, обеспечивают большую длительность искрового разряда в свечах, достигающую 2.Б…З мс. Однако при сравнительно небольшой скорости нарастания высоковольтного напряжения на свечах эффективность работы их значительно падает от появления шунтирующих нагрузок, которые обусловлены дополнительными утечками тока, вызванными загрязнением электропроводки, самого распределителя, работающего под высоким напряжением, изоляторов свечей и нагара в них, а со временем и старения изолирующих деталей системы зажигания. Кроме того, транзисторные устройства требуют применения специальной катушки зажигания.

Тринисторные устройства несколько сложнее и позволяют получить высокую скорость нарастания высоковольтного напряжения на свечах, практически не критичны к шунтирующим нагрузкам. Ток утечки не влияет существенно на качество искрового разряда при крутом фронте его нарастания. Но, имея малую длительность искры, в лучших конструкциях — до 0,6 мс, тринисторные устройства также не обеспечивают эффективной работы двигателя в свете новых требований.

Тринисторная система зажигания принципиально отличается от транзисторной тем, что в ней энергия накапливается не в катушке зажигания, а в накопительном конденсаторе. Такой принцип действия позволяет в наибольшей степени устранить недостатки, присущие как классической контактной, так и транзисторной системам. Поэтому тринисторная система была взята за основу с целью доработки ее таким образом, чтобы увеличить длительность искрового разряда и свече до 1,1…1,3 мс, так как типичная для таких систем длительность 0,25 мс явно недостаточна для стабильной работы двигателя на разных режимах, полного сгорания топливной смеси и особенно для надежного пуска двигателя в зимнее время.

Как было установлено автором, на автомобиле ЗАЗ для надежного пуска двигателя в зимнее время длительность искрового разряда должна быть как минимум 0,8 мс с экспериментально измеренной амплитудой напряжения 1 В на сопротивлении 14 Ом в цепи свечи при минимальном напряжении бортовой сети 5…6 В, что обусловлено работой стартера. Эти условия были исходными для разработки усовершенствованного блока. Известно, что выпускаемые промышленностью тринистор-ные электронные устройства, имеющие длительность искрового разряда 0,25…0,6 мс, обеспечивают стабильную работу устройства при снижении напряжения питания до 8 В, что явно недостаточно для надежного пуска двигателя в зимнее время.

Технически задача была сформулирована следующим образом: при пуске двигателя необходимо подавать довольно мощную серию импульсов длительностью не менее 0,8 мс во время нахождения поршня цилиндра в верхней мертвой точке. Следовало также попытаться использовать этот принцип и для основного режима работы двигателя.

В результате разработки был создан блок тринисторного зажигания (БТЗ) со следующими параметрами:

Напряжение питания, В 12±50 %

Начальный потребляемый ток, А ….. 0,55

Максимальный потребляемый ток, А . . . . 2,2…2,5

Максимальная частота вращения 4-цилиндрового двигателя, об/мин 5000

Начальная амплитуда 1-го разрядного импульса на сопротивлении 14 Ом, В 3±0,2

Длительность искрового разряда в свече, мс . 1,1…1,3

Напряжение на накопительном конденсаторе, В 400

Нестабильность напряжения на накопительном
конденсаторе при минимальной и максимальной частоте вращения, %. 10

Рабочая частота генератора, Гц ….. 800

Принципиальная электрическая схема БТЗ приведена на рис. 1. Во многом она повторяет известные разработки, поэтому ниже приведено описание работы отличающихся узлов. Подключение БТЗ к системам зажигания автомобилей приведено на рис. 2, 3.

Основным отличием БТЗ является введение обратной связи на управляющий электрод тринистора VS1 через цепочку C5R7R8VD12, в результате чего за один цикл работы БТЗ на управляющий электрод подается не только импульс по цепи запуска от контактного прерывателя, как раньше, а пакет из 4…5 импульсов (рис.4). В итоге после размыкания контактов прерывателя тринистор дополнительно открывается соответственное число раз, обеспечивая тем самым более полную разрядку накопительного конденсатора С4 на первичную обмотку катушки зажигания, т. е. более полное использование запасенной энергии на создание разряда в искровом промежутке.

Дополнительная серия искровых разрядных импульсов в свече после первых двух (импульсы 3… на рис 5) образуется за счет накопленной от разрядки конденсатора С4 электромагнитной энергии в катушке зажигания при пробое искрового промежутка свечи и трансформации этой энергии в первичную обмотку с подзарядкой накопительного конденсатора. Эти же импульсы воздействуя с уменьшающейся амплитудой через цепочку C5R7R8VD12 на управляющий электрод тринистора VS1, заставляют его открываться через каждые 150…200 мкс, что обеспечивает повторную разрядку накопительного конденсатора С4 на первичную обмотку. Так продолжается до тех пор, пока не израсходуется вся энергия, запасенная в катушке зажигания от первого разрядного импульса. Таким образом, добавлением цепочки C5R7R8 с диодом VD12 удалось увеличить длительность искрового разряда в свече до 1,3 мс. В известных разработках тринисторных систем обеспечено лишь частичное использование энергии, запасенной емкостным накопителем. Искровой разряд БТЗ имеет колебательный затухающий характер с изменением полярности полуволн. Такой характер разрядного процесса положительно влияет на увеличение срока службы свечей, так как происходит равномерное выгорание металла как центрального, так и бокового электродов в искровом промежутке.

Многократное искрообразование в течение одного цикла создает дополнительную нагрузку на преобразователь постоянного тока и увеличивает время запуска автогенератора после срыва колебаний при включении тринистора. При испытании модернизированного заводского блока зажигания (типа Электроника) напряжение на накопительном конденсаторе снижалось с 400 до 80 В на большой частоте вращения коленчатого вала двигателя. Такое устройство не могло нормально работать. С целью устранения этого недостатка был изготовлен более мощный преобразователь с удвоением выходного напряжения. Это схемное решение, являясь второй отличительной чертой усовершенствованного блока зажигания, привело к уменьшению времени пуска автогенератора с 1 до 0,25 мс, так как обеспечивалась более мягкая связь между тринисторным коммутатором и автогенератором. При неизменном напряжении питания устройство позволяет обеспечивать на минимальной и максимальной частоте вращения коленчатого вала двигателя довольно постоянное напряжение на накопительном конденсаторе С4, колеблющееся в пределах лишь 8…10%. Напряжение на накопительном конденсаторе выбрано таким же, как и у заводского блока — 400 В при номинальном напряжении питания.

Элементы R5 и СЗ в цепи высокого напряжения +400 В служат для сглаживания и стабилизации высокого напряжения на выходе выпрямителей, а также для уменьшения времени запуска автогенератора.

В связи с уменьшением количества витков вторичной обмотки трансформатора Т1 в два раза увеличилась его надежность, так как напряжение на вторичной обмотке уменьшилось с 400 до 200 В.

Усовершенствованный таким образом блок обеспечивает значительное улучшение пуска двигателя в зимнее время, надежную работу на скоростях до 90… 100 км/ч. На автомобиле ЗАЗ-968 был неоднократно проверен расход бензина на 100 км пробега. Экономия составила 7,2 %. Наряду с установкой БТЗ был также увеличен зазор в свечах до 1,5 мм, а положение регулятора качества смеси для ее обеднения было изменено с 1,5…2,0 оборотов (720°) до 180…2000 от своего начального полностью закрученного положения.

Выясняя причины плохого пуска двигателя в зимнее время, было обнаружено следующее: при падении напряжения в бортсети автомобиля до 5…6 В во время работы стартера БТЗ, как и другие блоки зажигания, не обеспечивал стабильной подачи искры в цилиндры. Причиной тому оказалось следующее: при таком значительном снижении напряжения питания амплитуда управляющих импульсов, которые поступают в т.А при размыкании контактов прерывателя (рис. 1), оказывается недостаточной для надежного запуска тринистора VS1, становясь соизмеримой с уровнем помех от работающего стартера и транзисторного автогенератора. Это вызывает пропуски искрообразования. Используемый фильтр L1C7 выполняет две функции. Основная из них: после размыкания прерывателя в обмотке дросселя L1 за счет накопленной магнитной энергии возникают затухающие колебания из-за переходного процесса, по принципу равносильного тому, как это происходит в классической батарейной системе зажигания. Амплитуда этих колебаний в зависимости от индуктивности дросселя L1 может достигать нескольких десятков вольт. Положительные полуволны колебаний длительностью до 10… 15 мкс через диод VD11 накладываются на передние фронты основных импульсов и обеспечивают надежный запуск тринистора VS1 (в описываемом устройстве их амплитуда составляла 7…9 В).

Второе назначение фильтра L1C7 — уменьшение влияния помех от работы стартера и транзисторного автогенератора на пусковую цепь тринистора.

Конструктивно БТЗ может быть выполнен в двух модификациях: в виде объемного модуля с расположением деталей на платах с монтажными лепестками или изготовлением общей печатной платы блока, одновременно являющейся и несущей конструкцией. По мнению автора, для индивидуального изготовления проще первый вариант, так как платы с монтажными лепестками могут быть использованы от старых, отслуживших свой срок радиоприборов. В качестве разъема для подключения БТЗ к бортсети автомобиля подойдут панельки и цоколи от старых радиоламп. Переход от электронного зажигания на обычное (контактное) производится простой перестановкой разъема — цоколя из одной панельки в другую (см. рис. 1). В БТЗ использованы резисторы типа МЛТ, кроме проволочных R1 и R4, которые намотаны на каркасах резисторов типа ВС-0,5. В качестве накопительного конденсатора С4 использованы два конденсатора МБГ на 1 мкФ, 500 В.

Выпрямительный сдвоенный диодный блок КЦ-403Б может быть заменен диодами, например МД218, но это несколько увеличит размеры устройства из-за монтажа восьми диодов. В таком случае лучше использовать диоды КД105В.

Конденсатор С5 должен быть высокого качества, герметизированным, рассчитанным на напряжение не менее 1000 В, например КБГ-М2. В качестве дросселя L1 можно использовать вторичную обмотку малогабаритного выходного трансформатора транзисторных радиоприёмников ВЭФ, Альпинист и др. Индуктивность дросселя составляет 0,07…0,1 Гн.

Трансформатор Т1 должен быть выполнен на кольцевом сердечнике из феррита марки 2000 НМ типоразмера К45Х28Х12, составленном из двух колец, или на Ш-образном ферритовом сердечнике Ш12Х15, составленном из двух половин без зазора. Использование трансформаторного железа исключается.

Данные обмоток (в порядке их намотки):

III — 500 + 50+50 витков (с отводами проводом ПЭЛШО 0,23 в случае тороида (кольца). Для Ш-образного сердечника можно использовать провод ПЭВ-1 0,23. Намотку вести с межслойной изоляцией из кабельной или конденсаторной бумаги;

Иа + Пб — 35+35 витков проводом ПЭЛШО-0,75 (намотка в два провода) в случае тороида, а для Ш-об-разного сердечника — ПЭВ-1 0,75;

la+ I6—11 + 11 витков проводом ПЭЛШО-0,28 (намотка в два провода) для обоих сердечников.

Транзисторы П210А…Г желательно подобрать в паре, т. е. с равными или по возможности близкими значениями обратных токов коллекторных переходов и коэффициентов усиления по току. Транзисторы установлены на унифицированных радиаторах по ТУ.8.650.022.

Настройка. Правильно собранный блок БТЗ обычно в дополнительной наладке не нуждается. Если же после сборки и проверки правильности монтажа блок не будет нормально работать, то основными причинами могут быть следующие:

если устройство зажигания переходит в режим непрерывной генерации искр и не управляется контактами прерывателя, то либо в нем применен тринистор с низким напряжением переключения, либо пробит диод VD11;

если отсутствует генерация преобразователя напряжения при заведомо исправных транзисторах, необходимо проверить правильность (полярность) подключения базовых обмоток трансформатора;

если работа преобразователя сопровождается хриплым или шипящим звуком, надо проверить диоды выпрямителя и правильность их включения, а затем транзисторов. Причиной большой нагрузки на преобразователь может быть также неисправность накопительного конденсатора С4. В случае исправности тринистора надо убедиться в отсутствии замыкания его корпуса на общую (минусовую) шину устройства.

Необходимо помнить, что корпус тринистора является анодом и в рабочем состоянии всегда будет находиться под высоким напряжением +400 В.

При проверке устройства зажигания вне автомобиля на стенде следует обязательно соединить корпус катушки зажигания с корпусом электронного блока (общая минусовая шина), так как в противном случае может произойти пробой катушки и повреждение деталей электронного блока.

Необходимо помнить, что напряжение на выходе катушки зажигания значительно более высокое, чем в обычной системе зажигания, поэтому надо соблюдать осторожность и правила техники безопасности.

Перед установкой устройства на автомобиль желательно проверить его работоспособность с катушкой зажигания при напряжении питания 12,6 В от аккумулятора. При этом следует помнить, что без подключенной свечи к высоковольтному выходу катушки зажигания нельзя испытывать устройство, так как это грозит выходом катушки из строя. Напряжение на накопительном конденсаторе проверяют в контрольной точке Б относительно корпуса блока (общей минусовой шины). Оно должно быть равно 400±20 В.

В случае большего отклонения напряжения следует переключить выводы вторичной обмотки трансформатора. Схема измерения напряжения на конденсаторе G4 приведена на рис. 6.

Желательно также убедиться, работает ли дополнительная цепочка C5R7R8VD12. Для этого ее вначале отключают. При имитации работы прерывателя искра просматривается в виде одной тонкой жилки толщиной до 0,2 мм с параметрами искрового разряда по рис. 5, где длительность импульсов 1 — 2 составляет около 0,4 мс. С подключением цепочки искра становится более яркой и широкой, видно много искровых разрядов в прямом и обратном направлениях — так называемая мохнатая искра.

Измерение амплитуды и длительности выходного импульса. Этот параметр блока является основным, определяющим его эффективность. Большинство авторов, представивших свои конструкции в технических изданиях за период 1976—1983 гг., не приводили данных о длительности искрового разряда, его характере, а также о схеме и методике его измерения.

Для измерения необходим генератор импульсов управления с регулируемой частотой следования в пределах 200 Гц. При отсутствии его потребуется автономный распределитель зажигания, вращаемый электродвигателем постоянного тока с переходной муфтой. Электродвигатель запитывают от зарядного устройства через реостат, для того чтобы регулировать скорость вращения валика распределителя.

Схема измерения параметров разряда представлена на рис. 7. Выбор измерительного сопротивления продиктован удобством масштаба отсчета и рассмотрения осциллограммы, а также соображениями техники безопасности. Зазор искрового промежутка свечи — не менее 1,5 мм.

Для реальной оценки длительности искрового разряда с учетом компрессии двигателя были проведены дополнительные измерения на разряднике с зазором 7 мм и на работающем двигателе, когда на вход осциллографа подавался сигнал с трех витков изолированного провода, намотанного на высоковольтный провод первого цилиндра. Результаты измерений примерно совпали. На режиме холостого хода двигателя длительность искрового разряда, равная 1,3 мс, сохраняется. На большей частоте вращения коленчатого вала двигателя остается шесть импульсов с длительностью 1,1 мс, а напряжение на накопительном конденсаторе уменьшается с 400 до 350 В. Амплитуда разрядных импульсов уменьшилась также на 10 %.

Автор имел возможность проверить БТЗ на стенде при частоте вращения валика распределителя до 720 об/мин с подключенным разрядником с зазором 7 мм. Длительность искрового разряда при этом уменьшалась до 1,0 мс, напряжение на накопительном конденсаторе снижалось до 320 В, а амплитуда разрядных импульсов падала на 25 %.

Для сравнения усовершенствованного блока БТЗ с другими известными устройствами были сняты осциллограммы характера искрового разряда на одном и том же сопротивлении в цепи свечи, равном 14 Ом. На рис. 5 они изображены с соблюдением масштаба амплитуд и длительности искры.

Заключение. Предлагаемая модификация БТЗ была собрана в виде макетного образца и испытана в 1984—1985 гг. на автомобилях ЗАЗ, Москвич-412, ВАЗ-2101. В общей сложности пройдено 15 000 км без каких-либо замечаний и отказов в работе. Блок зажигания в автомобиле ЗАЗ располагается в салоне за задним сиденьем на подставке для улучшения его охлаждения. Размещать его в моторном отсеке не следует из-за высокой температуры в летнее время, а также большой запыленности. В автомобилях Жигули и Москвич блок может быть укреплен под приборным щитком или в другом более удобном месте. Жгут, соединяющий БТЗ с системой зажигания автомобиля, может быть длиной до 1,5 м. На передней панели блока имеются гнезда под штепсельную вилку, куда выведено напряжение +210 В от первого выпрямительного мостика (до удвоения) для пользования в пути электробритвой типа Харьков или другой с коллекторным приводом.

Были проведены измерения содержания СО в выхлопных газах двигателя ЗАЗ с контактной системой зажигания и с блоком БТЗ. С контактной системой после оптимальной подрегулировки карбюратора содержание СО составило 3,3 %. При работе двигателя с блоком БТЗ и выполненных регулировках карбюратора согласно приведенной выше рекомендации с зазором в свечах 1,5 мм содержание СО составило 2,1 %.

П.Гацанюк.

Источник: В помощь радиолюбителю, №101.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

Как отполировать фары?

…или прозрачность фары за 20 минут!

Обладатели автомобилей замечали, что со временем фары мутнеют.

Пластик может помутнеть, пожелтеть или поцарапаться.

Приходится задуматься о полировке фар.

Подробнее…

Автоматическое устройство для работы стеклоочистителя

Моросит дождик. Я включаю стеклоочиститель. Два-три цикла работы щеток, и ветровое стекло становится сухим. Я выключаю стеклоочиститель. Но через 30 с стекле снова становится грязным. Я вновь включаю стеклоочиститель и т. д.

Такой режим работы не рационален ни для переднего стеклоочистителя, ни для заднего. Последний в этом случае часто работает «по сухому», поскольку на заднее стекло попадает меньше капель дождя (правда, это компенсируется большим количеством грязи). Однако уже довольно давно известны стеклоочистители периодического действия. Поэтому предлагаемая система представляет определенный интерес для всех транспортных средств, учитывая ее невысокую стоимость. Подробнее…

Cигнализация из мобильного телефона.

У каждого, наверно завалялся где-нибудь старый не нужный, но годный сотовый телефон.

А ведь из него можно без особых переделок сделать, например: дополнительную надежную сигнализацию для автомобиля в гараже.

Давайте подробнее рассмотрим, как это можно сделать:

Подробнее…

Популярность: 10 613 просм.

Регулировка системы зажигания своими руками

Назначение и преимущества электронной конструкции

Важную роль системы воспламенения топлива автомобилей не трудно понять, если перечислить основные требования к ее работе:

Образование искры в цилиндре для сгорания бензиново-воздушной смеси в конце такта сжатия.
Обеспечение своевременного момента подачи искры с учетом того, какая схема работы цилиндров реализована в моторе, и с учетом опережения углов зажигания.
Снабжение искры нужным запасом энергии, достаточным для начала процесса горения. Этот параметр зависит от состава смеси, ее плотности и температуры.
Сохранение высокого уровня надежности с учетом ресурса двигателя.

Рабочая схема исполнения возможной системы зависит от типа поколения двигателя, и носит следующие названия:

контактно транзисторная система зажигания;
бесконтактная система;
система зажигания на основе микропроцессора.

Особенности различных типов систем

В первом случае импульс тока передается в нужном направлении при соединении любых двух контактов. За счет наличия вращающихся элементов такая система не является надежной. Кроме того, после очередного ремонта приходится проводить точные настроечные действия своими руками.

Так называемое бэсз является следующим поколением в линейке возможных типов системы. Преимущество заключается в возможности передачи импульса большей энергии без потери на нагрев. Также стоит учитывать, что зажигание бесконтактное практически не имеет периодических регулировочных операций.

В конструкцию входят определенные составные устройства:

устройство выключения зажигания;
источник питания;
преобразующая катушка;
провода и свечи цилиндров.

Устройство электронного типа

Чтобы электронная система зажигания эффективно работала, ею управляет электронный блок. Его назначение выражается в приеме, анализе различных данных, и выдача указаний по формированию актуального режима образования искры. Многочисленные датчики, установленные в разных системах автомобилей, в постоянном режиме собирают следующую информацию:

Параметры кривошипно-шатунного механизма. Отслеживается положение коленчатого вала и частота вращения.
Параметры газораспределительного механизма. Контролируется положение распределительного вала.
Работа системы охлаждения мотора. Уточняется рабочая температура и оценивается нагрузка на мотор.
Выхлопная система. Контролируется состав отработанных газов.

Дополнительно производители вводят и другие датчики контроля различных параметров. Например, часто фиксируется процесс детонации, что связывается с низким качеством топлива или указывает на изменившееся октановое число бензина.

Дальнейшее совершенствование автомобилей приводит к появлению таких датчиков:

положения электронной педали газа;
массового расхода воздуха;
давления в топливной магистрали.

Такая разносторонняя информация позволяет не только обеспечить качественный процесс искрообразования, но и значительно улучшает топливную экономичность двигателя. В этом случае вопрос – какое лучше зажигание использовать, отпадает сам собой.

Единственным недостатком совершенного электронного зажигания с множеством датчиков является трудность доработки двигателя под использование электронного блока управления.

Разместить датчики и научить их согласованно работать – непросто. Поэтому стоит рассмотреть более доступную схему – бесконтактного зажигания.

Работа электронного зажигания

Поступающие сигналы датчиков обрабатываются электронным блоком по разработанному алгоритму. В результате система зажигания подает электронный сигнал на воспламенитель. Это устройство производит включение транзистора, что обеспечивает прохождение тока на первичную обмотку катушки зажигания. В нужный момент времени цепь первичного тока разрывается, повышается напряжение накопленного тока на первичной обмотке. Импульс уходит на нужную свечу.

В процессе работы анализируется скорость вращения коленчатого вала и нагрузка на двигатель. Это позволяет при необходимости корректировать угол опережения зажигания, увеличивая отдачу двигателя.

Контактно-транзисторная

Данная конструкция уже немного лучше. Конечно, бесконтактное зажигание ВАЗ-2106 построено несколько иначе. В системе используется все тот же прерыватель, приводимый в движение эксцентрической осью трамблера. Но есть небольшой нюанс — происходит коммутация низкого напряжения. Для сравнения: в предыдущей конструкции коммутируется 12 Вольт, а в данной не более двух. Широкого распространения система не получила, хоть и является более совершенной. Удается избавиться от подгорания контактной группы.

Но основной недостаток остался — механический износ. Прерыватель подает напряжение низкого значения на электронный ключ, выполненный на полупроводниковом транзисторе. Последний и производит коммутацию высокого напряжения и тока. Конечно, сейчас кто-то решит, что можно для такой цели приспособить обычное реле. Но сразу стоит развеять все грезы — его нельзя установить здесь. Причина для этого — высокая частота срабатывания прерывателя. Электромагнитное реле не сможет обеспечить надежную коммутацию.

Установка системы на ВАЗ 2106-2107

А теперь несколько слов о том, как произвести переход от контактной системы зажигания к БСЗ. На самом деле нет ничего проще, достаточно только приобрести в магазине новый распределитель, коммутатор и соединительные провода. Причем продаются все эти элементы комплектом. И вместе с ними идет небольшой лист, на котором изображена схема соединений всех компонентов. Вам остается только прочитать краткую инструкцию и произвести установку.

Крепите коммутатор к кузову при помощи двух саморезов. Если есть желание, можно приварить две шпильки, чтобы впоследствии замена осуществлялась быстрее. Вместо старого трамблера ставите новый. Замените также и катушку. Бронепровода подключаете к крышке. Коммутатор нужно соединить с замком зажигания. А если точнее, то с тем выводом, на котором появляется напряжение при повороте ключа. Соединяете датчик Холла с коммутатором, от последнего провод кидаете на вывод первичной обмотки катушки.

Подробное руководство по настройке зажигания

Автомобилисты давно убедились в преимуществах электронного (бесконтактного) зажигания, которое лишено недостатков контактного, например, не нужно регулировать зазор в контактной группе. В данной статье мы рассмотрим, как отрегулировать по 1-му цилиндру.

На крышке ГБЦ и шкиве коленвала есть метки и отливы.

По меткам можно настроить угол опережения зажигания:

первая метка, расположенная по ходу часовой стрелки, означает, что угол опережения зажигания 10°;
средняя метка предназначена для установки угла опережения равным 5°;
по самой короткой, последней метке, устанавливается угол опережения 0°: в этом случае смесь будет возгораться, когда поршень достигает верхней мертвой точки.

Совмещаются метки путем вращения коленчатого вала, либо за храповик, либо с помощью спецключа за гайку.

Инструменты и материалы

Для того, чтобы выполнить 2106, необходимо приготовить следующие инструменты:

ключ для выкручивания свечей;
спецключ для вращения коленвала;
ключ на «13»;
прибор для контроля: индикаторная лампочка на 12 В или вольтметр.

Этапы

Выставляется зажигание пошагово:

Мы выставили зажигание, теперь необходимо проверить, правильно ли выполнена настройка, выполнив следующие действия:

Проверку можно выполнить при движении машины. Сначала следует прогреть двигатель, а затем разогнать ее до скорости 40-50 км/ч. По достижении этой скорости переключаемся на четвертую скорость и проехать некоторое расстояние без ускорения.
Затем нужно резко нажать на педаль газа. Спустя 2-3 секунды после этого должна появиться детонация и звуки, напоминающие щелки пальцами. Звуки должны прекратиться по мере разгона автомобиля примерно через 5 км.
Если детонация не прошла, необходимо подкорректировать положение трамблера. Причина может быть в «раннем» зажигании. Если детонация не возникала, то причина может быть в «позднем» зажигании. Если «раннее», нужно повернуть распределитель вправо на один градус. При «позднем» — на один градус влево. Выполнять процедуру следует до тех пор, пока детонация не будет длиться 1-1,5 секунды.
Закончив регулировку, нужно на распределителе поставить краской черточку, показывающую положение метки со средней длиной по отношению к блоку цилиндров.
Далее необходимо поставить правильно трамблер. Сначала следует снова с помощью выкрученной свечи и закрытия пальцем отверстия установить первый цилиндр в ВМТ.
Далее, нужно совместить метку на коленвале с меткой на крышке привода ГРМ. Для этого следует поворачивать коленчатый вал по направлению часовой стрелки.
Демонтировав крышку с распределителя, необходимо установить бегунок. Его положение должно совпадать с воображаемой прямой от контакта на крышке первого цилиндра.
После всех действий ставим на место корпус трамблера. На этом настройка зажигания на автомобиле ВАЗ 2106 завершена.

Устройство бесконтактной системы зажигания

Устройство БСЗ для карбюраторных двигателей состоит из:

Трамблер. Это устройство, которое отвечает за создание искры в нужный момент. Его еще называют распределителем системы зажигания.
Высоковольтная катушка. Этот элемент в устройстве системы зажигания получает от аккумулятора низкое напряжение, преобразует его и подает высокое напряжение. Поэтому от него идут высоковольтные провода. Катушка состоит из двух обмоток. Первичная — из проводом большого сечения (соединяется с электрической частью авто посредством реле замка зажигания), вторичная — это много витков тонкой проволоки (соединяется высоковольтным проводом с трамблером).
Коммутатор. Данный элемент системы бесконтактного зажигания отвечает образование искры. Простыми словами, коммутатор — это усилитель сигнала. Коммутатор есть только в системе зажигания ДВС с карбюратором. Кстати, самым лучшим карбюратором СОЛЕКС считается. На инжекторных Ваз 2107, как и на других — коммутатор не нужен, поскольку его функции выполняет контроллер бортового компьютера.
Высоковольтная и обычная проводка. Проводка высоковольтного напряжения должны соответствовать требованиям мощной изоляции.
Клеммы. Служат для соединений, должны быть прочными.

Электронная и бесконтактная система зажигания — это одно и то же устройство. Получило название из-за отсутствия контактной группы в устройстве системы. В замке зажигания контактная группа тоже есть, которая является частой причиной отказа запуска двигателя.

Контактная система зажигания

Наиболее старая конструкция, которая в настоящий момент не применяется в автомобильной промышленности. Правда, схема бесконтактного зажигания тоже устарела, встретить ее можно разве только на скутерах и мотоблоках. Но большая часть автомобилей, оснащенных карбюраторной системой впрыска топлива, имеет именно бесконтактное зажигание. Но стоит поговорить о контактном. В нем основной узел — это распределитель, в котором установлен прерыватель.

Прерыватель имеет малые габариты, служит для размыкания и замыкания цепи, питающей катушку. Недостатки заключаются в том, что образуется искровой промежуток. К сожалению, никакой дугогасительной системы не предусмотрено. И несмотря на низкое значение напряжения, протекающего по контактам, они быстро покрываются нагаром. Действует также сила пружины, за счет чего постепенно стираются контакты. Поэтому время от времени нужно не только менять этот узел, но и производить его регулировку.

Установка электронного зажигания на авто

Таким образом, изучив все нюансы работы и преимущества бсз, понятно желание наделить подержанный автомобиль зажиганием по аналогичной схеме. Логично, что переделать двигатель с установкой многочисленных датчиков не получится, но заменить контактную схему на бесконтактный ее тип в состоянии каждый владелец машины.

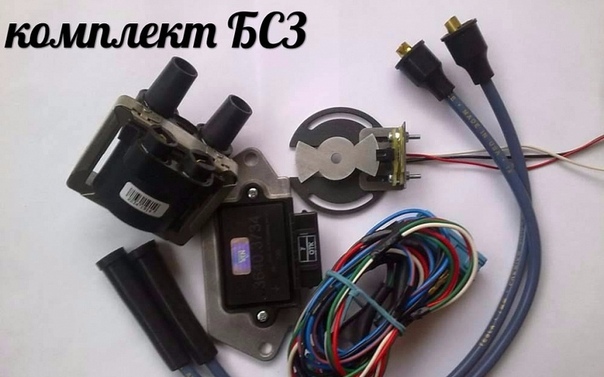

Готовим запасные части

На начальном этапе подготавливаем все элементы по заранее спланированной схеме:

Бесконтактный трамблер. Модель подбирают с учетом установленного двигателя на авто. К примеру, модель 1,3 л на ВАЗ-2016 подойдет с индексом 38.3706-01.
Коммутатор. Устройство для прерывания поступающего тока на катушку зажигания.
Катушка зажигания. Устройство с преобразованием тока с 11 вольт до 20 кВ для моделей ВАЗ имеет индекс 27.3705.
Высоковольтные провода подбираем по размеру, а по типу подойдет проводка от современной Нивы.
Свечи зажигания. Особенностью свечей станет установленный заводской зазор между электродами от 0,7 до 0,8 мм.

Прежде чем устанавливать все элементы бесконтактного зажигания, обязательно подготавливаем набор необходимых инструментов:

электрическая дрель со сверлом под размер саморезов;
два самореза;
крестообразная отвертка;
набор ключей.

Порядок проведения монтажных работ

Для ответа на вопрос, как установить бесконтактную систему зажигания своими руками, следует изучить последовательность выполнения работ на примере автомобиля ВАЗ шестой серии:

Используем ранее установленный прерыватель-распределитель. Снимаем крышку и демонтируем высоковольтные провода.
Выставляем «линию резистора». Короткими поворотами двигателя добиваемся положения резистора – перпендикулярного по отношению к корпусу мотора. Далее вращение коленчатого вала не допускается.
Делаем отметку размещения трамблера. На корпусе двигателя наносим штрих напротив средней метки устройства регулировки опережения угла зажигания.
Проводим демонтаж ранее установленного прерывателя-распределителя. Отсоединяем его от катушки зажигания и в месте установки на двигатель.
Устанавливаем купленный бесконтактный трамблер. Снимаем верхнюю крышку, и садим в гнездо с учетом ранее установленной метки, закрепляем. Устройство должно быть заранее отрегулировано.
Проводим замену катушки зажигания на место ранее установленного устройства. Подводим питающие провода.
Размещаем все провода по своим местам – высоковольтные провода к свечам зажигания, провод между трамблером и катушкой.
Монтируем коммутатор. Для этого в свободной зоне подкапотного пространства просверливаем отверстия под крепление, и после размещения – включаем в общую схему.
Перед запуском двигателя еще раз проверяем правильность подключения в соответствии со схемой. Ее легко сделать самому или найти в комплекте поставки оборудования.

https://youtube.com/watch?v=NbtcE2rEgPQ

Электронное Зажигание на МТ Автор топика Dharendra

Ребята, подскажите как подключить электрическое зажигание на мт

Alexey (Nibal) что за зажигание то? старенькый оскол? либо саруманка? либо собственная разработка? их много) лучше фотки в студию.прям на фото нарисую что куда

Alexander (Roman) Алексей, Железяка Киевская, я вот уже разобрался поменял сальник распредвала, зажигание новое поставил и начал мыть бак, мыть карбы рем-комплекты на их ставить, а отрегулировать не успел)

Sanya (Vinay) а почом римкомплект на карб к62т

Sergey (Qayyim) я переработал собственный касон на 12в и поставил зажигалку электронку http://sovek.com.ua/bis11353734k750.html тут заказывал работает на отлично и расход уменьшелся на 5л

Vladislav (Gautami) сколько ж он у тебя ранее брал. сколько средств дал за совек?

Alexey (Nibal) Владислав, саруман совершенно точно лучше, но совек тоже не нехороший вариант в отличии от старенького оскола.

Vladislav (Gautami) Алексей, отлично. в чем все-таки тогда красота сарумана перед совеком. какая разница в стоимости? реально достать саруман в украине.

Alexey (Nibal) Владислав, я думаю реально достать.у совека корректор угла опережения хреново работает, либо его вообщем там нет хз мне не приглянулся.еще саруман выносной в отличии от совека и не размагничивается.так же есть дополнительные функции, и кнопки управления углом опережения.решать для тебя, мои многие знакомые и от совека в экстазе.вот ссылка где сарумана можно поглядеть http://vk.com/fuoz_saruman

Vladislav (Gautami) а сам-то ставил саруман?

спасибо за сылку

Denis (Ayita) Саня, не по чом до к62 но купляв до к 65 по 25 грн(ремкоп однакові)

Vasily (Ruchama) стоит Сонар-ИК от жучки и не парюсь.

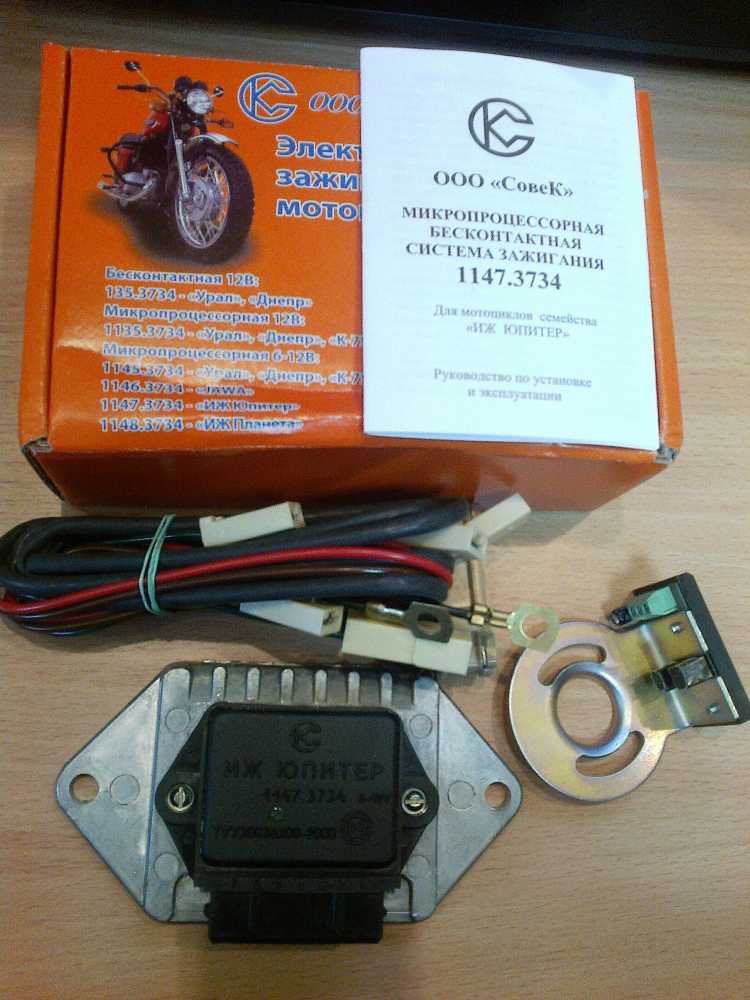

Alexey (Nibal) сколько стоит СОВЕК как заказать либо где можно приобрести его. мне для караката нужно движка ураловский контактная зажигалка мозги парит. предварительно спасибо!!

Gennadiy (Rutva) мужчины помогите мне! мне необходимо на мт-11 сколько будет стоить?

Artem (Agwe) ребята подскажите где в Киеве можна приобрести Электрическое зажигание на МТ

Электронное зажигание луче кулачкового — это факт. Но только если оно рабочее =) В этом видео я покажу и расск.

Valentin (Tennyson) Заканчиваю доводку до готового изделия зажигалку своей разработки для МТ-11 (ну и на самом деле не только лишь), если кому нужно будет — обсудим.

1 — с скоплением энергии в катушке

Процессорная часть позволяет хранить 5 таблиц корректировки УОЗ, при этом 1 таблица зашита намертво, а другие 4 можно запрограмировать вручную не снимая с байка, практически на ходу корректируя угол.

Возможность подключения ЖК-дисплея и вывода служебной инфы (напряжение бортсети, обороты и пр.)

Alexey (Nibal) Iгнат-Пилипович Злопiдаренко написал бы но вы воспретили писать для вас сообщения

Valentin (Tennyson) эм. на данный момент поправлю

Valentin (Tennyson) можно

Elena (Jocasta) я всегда буду

Tags: Как выставить электронное зажигание на Мт 11 видео

Бесконтактная система

А теперь поговорить нужно о том, какие плюсы имеет бесконтактное зажигание 2106 и других классических моделей. Во-первых, его можно установить на любой двигатель с карбюраторной системой впрыска. Во-вторых, есть возможность повышения мощности и стабильности работы. В-третьих, отпадает необходимость в проведении постоянных регулировок и контроля системы зажигания автомобиля. Пожалуй, только этих основных преимуществ достаточно, чтобы ваш выбор пал именно на такую конструкцию. Кроме того, никаких переделок проводить не потребуется. Нужно только заменить все компоненты новыми, адаптированными под ваш автомобиль. Про установку будет рассказано немного ниже.

Как правильно выставить 12 вольтовую систему зажигания мотоцикла Днепра-11 Виталий Автор топика Юрий

Юлия Сначала выставляешь зазорв прерывателе Вячеслав , потом выставляешь поршень в ВМТ и начинаешь крутить распределитель! как контакт пойдёт на размыкание, то в этом положении его и фиксируй!

Диана я не спец по Днепру 11, но помнится необходимо крутить распределитель до размыкания контактов, и позже подключив контрольную лампу в цепь контактов осторожно поворачивать распределитель назад, до момента замыкания контактов. а что, книжки от этого Днепра нет?

а что, книжки от этого Днепра нет?

Наталия Для начала выстави зазор клапанов. Если этого не сделать то заводить ты его будешь очень долго. Затем как уже говорилось зазор на прерывателе. Затем самое интересное. На корпусе двигателя есть маленькое отверстие. Где находится маховик. Возможно закрыто резиночкой. Снимаем резиночку видим маховик. На маховике есть, обычно две метки. В виде стрелок с надписями. ВМТ и Р. Аккуратно дергая кикстартер ищем метку Р и стрелочку совмещаем с меткой на корпусе. Дальше еще интересней. Лучший вариант, он же самый простой. Ищем контрольку т. е. лампочку с проводами. Один конец провода присоединяем к плюсу аккумулятора а другой к проводу катушки зажигания который идет от контактов. Лампочка должна гаснуть когда при проворачивании коленвала на маховике стрелочка Р совпадает с риской на корпусе. Другой вариант почти то же самое но смотрим не на лампочку а на искру на свече. Искра должна проскакивать когда при проворачивании коленвала на маховике стрелочка Р совпадает с риской на корпусе. Т. е. когда поршень в рабочий цикл не доходит до верхеней мертвой точки 8-9 мм. При установке зажигания лучше свечи вывернуть. Легче будет вращать коленвал. Уф-ф-ф-ф. Вроде все. Что не понятно пиши в почту или оставляй коммент. Постараюсь обьяснить.

Неисправности бесконтактного зажигания

Встречаются следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сведены в таблицу, расположенную ниже.


обрыв в цепи датчика и ТК	проверить проводку
датчик бесконтактного типа не функционирует	проверить гаджет
отсутствие контакта в проводке на участке ТК-боббина или ТК-выключатель	проверить проводку и сочленения
ТК не работает	проверить ТК с помощью осциллографа или другого аналогичного электронно-измерительного устройства, заменить по необходимости
пропал контакт выключателя системы зажигания	протестировать контактную группу, заменить по необходимости
дефект или слабый контакт уголька	проверить изделие
дефекты крышки или бегунка распределительного датчика	проверить изделия и по необходимости заменить
неисправность сопротивления в бегунке	обновить деталь
дефект боббины	обновить деталь
масло на свечных электродах или не установлен требуемый зазор	чистка и регулировка свечей
дефекты изоляторов	замена свечей
нарушение схемы подключения высоковольтной проводки	восстановить схему
некорректная установка зажигания	установить зажигание
неустойчивая работа мотора или холостой ход не установлен	выставить корректно
увеличенное расстояние между электродами свечей	выставить корректно
низкий коэффициент жесткости пружин регуляторных отвесов в датчике	замена пружин, протестировать регулятор центробежного типа на спецстенде

Система зажигания. Виды и устройство

Любой транспорт имеет важный элемент эксплуатации. Систему, позволяющую запускать его в любой удобный для хозяина момент времени без особых усилий. В машинах такая система называется система зажигания и именно о ней пойдет речь.

Зажигание — это часть полной схемы электроники в транспорте оно имеет устройство, позволяющие создать искру, в мгновение пуска движка. Для его прерывания происходит использование трамблера.

Оно служит как воспламенитель топлива. Устройство работает благодаря передаче энергии горения. По методу использования, оно разделяется на контактное, бесконтактное и электронное. Есть вариант применения и газотурбинных систем.

Все типы запуска подразумевают присутствие одних и тех же блоков (питание, выключатель, зарядка, накопитель, распределитель, провода, свечи)

Современная машина заводится разными способами, но большинство производителей уходят от механического зажигания, позволяющего контролировать запуск своими руками, превращая систему в электронного монстра, интегрированного в автомобиль.

Две системы механического зажигания чаще используют на более старых машинах, без установленных cdi или «Совек».

Зажигание контактного типа.

Машина нуждается в энергии. Она создается из аккумулятора в паре с генератором, создающие ток от 12 до 14 вольт и используемые на поддержание работы того же трамблера.

На свечи, чтобы создать искру промеж двумя электродами, нужно перекинуть ток высокого напряжения от восемнадцати до тридцати тысяч вольт. Следовательно, устройство создает цепочку низкого и высокого напряжения, к примеру, как в системе «Совек».

Контактная система зажигания состоит из блоков, энергию которых можно увеличивать для трамблера, до того момента пока её не будет хватать для запуска.

Схема 1. Катушка зажигания

Схема 2

С катушки ток подаётся на главный контакт распределителя, а с него на ротор, пластина которого вращается. Сквозь воздушный клапан маленького размера передается на боковины корпуса и по проводам отправляется в свечи.

Для четырёхцилиндровых двигателей это расположение 1-3-4-2. Именно в таком положении зажигается топливо в движке. Цифры обозначают номер цилиндра. Это обеспечивает равную загрузку на вал.

В тот миг, когда поршень еще не дошел до верней точки в конце такта сжатия, на свечу отправляется напряжение, примерно на 4-6 градусов. Это измерение трамблера, этот миг и является определением угла зажигания в любой схеме, как «Совек», так и cdi. Прерыватель обладает двумя контактами. Мобильный контакт придавлен к немобильной пружинке и когда кулачок вдавливает молоточек мобильного контакта, происходит разжатие контактов трамблера.

Конденсатор подсоединён параллельно контактам внутри трамблера. Если он разрывается с контактом, то идёт процесс разрядки. Магнитное поле моментально пропадает, когда в цепи низкого напряжения образуется обратный ток. Использование трамблера на подобии системы «Совек» и cdi. Уничтожая разряд, конденсатор устраняет искрение между контактами трамблера. Прерыватель соединен контактами под обшивкой, в просторечие могут называться прерыватель или трамблёр. У них есть генератор при коленчатом валу. От свечей перераспределяется ток как в системе cdi.

Мощность движка определяется за счёт накопившихся газов, давящих на поршневую систему, даёт обгон момента зажигания. Подгон и корректировка начального угла осуществляется изменением в пространстве прерывателя с предпочтительным временем размыкания cdi. Смена режима работы движка влияет на процессы сгорания топливной смеси, они могут видоизменяться. Подстройка угла опережения происходит постоянно. Это контролируют

регуляторы, стоящие в системе запуска cdi. Перемещение коленвала гарантирует появление искры в головках свеч, это влияет на регулировку центробежным регулятором.

Схема 3

Регулятор обгоняющий зажигание cdi является конструкцией в которой есть два плоских грузика, закрепленных на стабильной пластинке, жёстко прикрепленной валику привода. Втулка прерывателя прикрепляется к мобильному элементу, отверстия соединяют с грузиками. Пластинка поворачивается вместе с грузом прерывателя. Чем больше движений, совершаемых движущимся валиком, тем больше скорость перемещения валика прерывателя. Из-за взаимодействия силы движения, грузик, отходит в другое место и использует свои силы для перемещения пробки от валика. Грузик движется по часовой стрелке, по пути грузов. Контакт, размыкается быстрее и угол ускользания в разы уменьшается.

Регулятор угла обгоняет зажигание создавая момент искры на свече необходимый при разной нагрузке на движок. Если такт вращения вала движка одинаков, педаль газа и заслонка дросселя не будут одинаковыми. Из-за этого в цилиндре появится бензин разного состояния, что изменит скорость его выгорания. Корпус регулятора, представляет собой две диафрагмы, разъединенные между собой. Первый, взаимодействует задвижкой, сквозь трубочку, а второй имеет выход к воздушному потоку. В связи с тем, что давление в трубке взаимодействует с нестационарным элементом, с закрепленном на ней прерывателем

Схема 4. Вакуумный распределитель угла

Чем больше угол дроссельной заслонки, тем меньше разряжение под ней.

Схема 5

Провода помогают току попасть к свечам через провода от накопителя. Системы зажигания автомобиля бывают следующих типов:

система зажигания карбюраторного двигателя
контактно транзисторная система зажигания
система зажигания инжекторного двигателя
классическая система зажигания
контактная система зажигания
плазменное зажигание
контактное зажигание
кулачковое зажигание
зажигание на дизеле
зажигание “Саруман”
зажигание “Сонар”

Система бесконтактного завода

Бензин начинает гореть за счёт усиления передав

Как работает электронное зажигание? (с иллюстрациями)

Системы зажигания, основанные на концепции генерации измеренных и синхронизированных электрических импульсов, существуют с начала 1900-х годов. Современное электронное зажигание больше не требует такого большого количества электромеханических деталей в системе, ключевой из которых является распределитель. Он построен на твердотельной цепи датчиков, запускающих переключатель, пропускающий ток через катушку зажигания. Эти регулярно передаваемые электрические импульсы направляются к свечам зажигания, которые затем воспламеняют топливо.Такая электронная система более эффективна и может поддерживать более высокие уровни мощности двигателя, чем старые распределительные системы или системы с механическим управлением.

Выключатель зажигания автомобиля и ключ.

Основное преимущество электронного зажигания, основанного на схемах, а не на механическом управлении, заключается в том, как электрический импульс распределяется по свечам зажигания. Использование транзисторов, датчиков и электрических переключателей, таких как тиристор, для управления электрическим потоком является более точным, надежным и долговечным, чем система выключателя, управляемая механически вращающейся распределительной головкой. Поскольку он обладает высокой точностью, это также предотвращает неполное сгорание топлива в поршневой камере двигателя, что приводит к повышению топливной эффективности и снижению загрязнения.

В более новых автомобилях есть кнопка зажигания, и ключ не нужен для работы в качестве распределителя.

Электронное зажигание также автоматизирует несколько процессов управления зажиганием, которые раньше приходилось настраивать или настраивать вручную.Ранние системы магнето требовали ручного запуска вместо электрического запуска, и они были сначала заменены неперезаряжаемыми батареями с сухими элементами, которые имели ограниченный срок службы. Более ранние системы также были ограничены количеством напряжения, которое они могли генерировать, и такие системы имели неточные временные характеристики распределения электрического тока в целом. Это заставляло ранние автомобильные автомобили работать на более низких скоростях и потреблять больше топлива, чем в случае с новым электронным зажиганием.

Электрическое зажигание может помочь с топливной экономичностью и уменьшением загрязнения.

Автомобильные, лодочные и другие крупные бензиновые, керосиновые или дизельные двигатели обычно имеют электронное зажигание. Самолеты отличаются тем, что часто не имеют генератора переменного тока и по-прежнему используют магнето, поскольку могут генерировать собственную электрическую энергию. Меньшие бензиновые двигатели со свечами зажигания, но без встроенных аккумуляторов, такие как газонокосилки, бензопилы и воздуходувки, также используют магнето.

Генераторы заряжают аккумулятор автомобиля и снабжают его электрическую систему энергией.

Автомобили, построенные до середины 1970-х годов, в которых использовалось электронное зажигание с распределительным механизмом, также можно модернизировать с помощью более новой технологии, которая объединяет систему зажигания с системой впрыска топлива в качестве еще одного эффективного устройства.Там, где такая модернизация невозможна на конкретной модели, существуют комплекты для модернизации классического транспортного средства с распределительным механизмом без впрыска топлива до электронного зажигания.

Генератор автомобильного двигателя по сути служит электрическим генератором.

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ ▷ Русский перевод

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ НА РУССКОМ ЯЗЫКЕ

Результатов: 57, Время: 0.2244

Примеры использования электронного зажигания в предложение и их переводы

Устройство находится подальше от электронных зажигающих люминесцентных ламп типа (инверторного или быстрого запуска), поскольку они могут

сократить диапазон пульта дистанционного управления.

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ ▷ Французский перевод

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Результатов: 174, Время: 0.0591

Примеры использования электронного зажигания в предложение и их переводы

EVO: Управление двигателем — Sportsterpedia

Дополнительные документы

Электронные системы зажигания

(1980-1997) Компоненты системы зажигания включают в себя синхронизирующий ротор (синхронизирующий стакан), пластину датчика с индуктивным датчиком, модуль управления зажиганием, катушку зажигания и свечи зажигания.Индуктивный датчик генерирует импульсы в верхней мертвой точке (ВМТ поршня), которые отправляются в твердотельный модуль управления зажиганием (ICM). ICM вычисляет опережение угла опережения зажигания и время задержки катушки. Электрический выключатель с вакуумным приводом (VOES) используется (с 1983 г.) для переключения между двумя различными кривыми опережения зажигания, встроенными в ICM. ¹⁾ Эти кривые опережения менялись с годами, как показано буквой кривой, напечатанной на модулях (таких как G, J, K, Q). Некоторым изменением в P / N было обозначение различных окончаний кабеля модуля (например, прямой провод, 7-контактный штекер или 8-контактный штекер).

ICM в эти годы использует систему Dual-Fire Spark. Катушка с двойной оболочкой запускается только одним пусковым проводом катушки от ICM. Это вызывает искру на обеих свечах одновременно, независимо от того, какой цилиндр в данный момент находится под давлением. Следовательно, возникает двойная искра, когда передний цилиндр находится около ВМТ, и возникает еще одна двойная искра, когда задний цилиндр находится около ВМТ. (См. Информацию о катушке ниже)

Начальную точку опережения зажигания (кривую) можно изменить, физически вращая пластину датчика, которая расположена в «носовой части» за круглой крышкой.

Модули управления зажиганием (последняя известная замененная версия)
	883 Модели			’86 -’87 1100 Модели
Год	Номер детали	Кривая	Предел оборотов *	Номер детали	Кривая	Предел оборотов *
1986	31410-91B	G	6000	32410-91B	G	6000
1987	32410-91B	G	6000	32410-91B	G	6000
	883 Модели			1200 Модели
Год	Номер детали	Кривая	Предел оборотов	Номер детали	Кривая	Предел оборотов
1988	32410-91B	G	6000	32432-91B	J	6000
1989	32410-91B	G	6000	32433-91A	M	6000
1990	32410-91B	G	6000	32433-91A	M	6000
1991	32410-91B	G	6000	32433-91A	M	6000
1992	32410-91B	G	6000	32433-91A	M	6000
1993	32410-91B	G	6000	32433-91A	M	6000
1994	32410-94A	G	6000	32433-94	M	6000
1995	32410-94A	G	6000	32433-94	M	6000
1996	32466-95A	R	6000	32465-95A	Q	6000
1997	32466-95A	R	6000	32465-95B	Q	6000

* — Предел оборотов указан в Руководстве пользователя (99466-xx в разделе «Эксплуатация»)

Модуль управления зажиганием 1986–1997 годов находился под треугольной крышкой
на левой стороне велосипеда рядом с аккумулятором.

(1998-2003 гг.)
В неспортивной модели 1998-2003 гг. Использовалась встроенная ICM на пластине датчика (которая все еще находилась в «носовой части» за круглой крышкой), и она все еще была системой Dual-Fire Spark. .

Эти OEM-модули имели высокую частоту отказов, по-видимому, из-за высокой температуры в месте их установки. MoCo прекратил предоставлять запасные части, как только они были разрешены. Единственный текущий выбор для замены — это версии послепродажного обслуживания (например, бренд Ultima, обсуждаемый ЗДЕСЬ, или аналог другого бренда).

ICM может дать сбой по ряду различных симптомов с некоторой случайностью. Велосипед может отказаться от зажигания, даже если стартер перевернет двигатель. Некоторые гонщики сообщают, что нажатие переключателя RUN / STOP (который передает питание на ICM и катушку) несколько раз иногда позволяет байку завестись. ICM также может выйти из строя из-за высокой температуры, даже если он был запущен холодным. В этом случае, когда двигатель остынет, ICM может позволить двигателю снова запуститься. Это может быть очень неприятно, так как мотоцикл случайно останавливается во время езды.Различные другие, менее распространенные симптомы могут возникать из-за неисправного модуля зажигания носового конуса (пропуски зажигания, обратное зажигание и т. Д.).

Есть два метода тестирования ICM на тепловые отказы. Первый метод заставляет ICM отказывать, когда двигатель холодный, а второй метод пытается заставить ICM снова начать работать после того, как он вышел из строя из-за нагрева.

Heat Test — Method # 1 — Если байк обычно срабатывает в холодном состоянии, но умирает в горячем / горячем состоянии, проверьте ICM при холодном двигателе.При холодном двигателе используйте фен, чтобы нагреть ICM (в носовой части), прежде чем пытаться запустить его. После прогрева посмотрите, не запускается ли двигатель из-за отсутствия или прерывания искры.

Тепловой тест — Метод № 2 — Если у вас произошел сбой в работе из-за тепла, используйте «холодный спрей», чтобы быстро охладить ICM (в носовой части). Если ICM вышел из строя из-за нагрева, этот тест проверяет, не начнет ли он снова производить искру после охлаждения.

Иногда эти два метода можно использовать в комбинации для создания и устранения неисправности, хотя проблемы, связанные с нагревом, по-прежнему трудно диагностировать / решить.Те же процедуры можно использовать для проверки катушки зажигания на отказ от перегрева.

Модель 1200Sport 1998-2003 гг. использовала независимый модуль управления зажиганием и ту же пластину датчика, что и модели 1986-1997 годов. Модель 1200Sport впервые использовала систему Single-fire Spark и датчик давления воздуха в коллекторе (MAP) для будущих моделей Sportster.

Как и другие модели 1998-2003 гг., 1200Sport ICM больше не продается в MoCo. Некоторые прибегли к использованию послепродажного ICM, как упоминалось выше, для моделей, отличных от 1200Sport.

Замена зажигания на вторичном рынке: http://xlforum.net/forums/showthread.php?t=1382357 ²⁾

OEM-модули управления зажиганием (последняя известная замененная версия)
1998-2003	Номер детали	Кривая	Предел об / мин *
883 Модели	32466-98B	?	6000
1200 Модели	32465-98B	?	5200
1200 Спортивные модели	32480-98A	?	5500

* — Предел оборотов, указанный в Руководстве по эксплуатации (т.е., 99468-01 Pg75 в разделе «Эксплуатация»)

(2004-2006) Модуль управления зажиганием (ICM) стал более функциональным и включал в себя канал цифровой связи (SDB) между собой, модулем указателей поворота и спидометром. Эта новая последовательная шина данных (SDB), использующая доступный порт данных на боковой стороне мотоцикла, также позволила дилерам запрограммировать ICM для двигателей 883 или 1200, а также с обновлениями.

Недавно добавленный датчик положения коленчатого вала (CKP) заменил датчик распредвала в качестве более совершенного средства измерения оборотов двигателя, а новый датчик давления воздуха в коллекторе (MAP) заменил VOES как более продвинутое средство измерения нагрузок двигателя.Система зажигания дает искру около верхней мертвой точки для запуска. Затем, при работающих оборотах и нагрузках выше этого, система дает опережение зажигания, которое варьируется от 0 до 40. (Для получения дополнительной информации см. Раздел ниже под названием: Синхронизация одиночного зажигания с 2004 г.)

С этого момента все модели Sportster использовали систему Single-fire Spark, в которой использовались два отдельных провода спускового механизма катушки для создания искры на отдельных свечах зажигания, по одной за раз. (см. информацию о катушке)

Модуль управления зажиганием на эти годы может быть запрограммирован дилером в соответствии с конкретной моделью велосипеда 883 или 1200.Крепится под сиденьем. Номер детали на модуле зажигания — это действительно версия внутреннего программного обеспечения, которое было последней прошито в модуль. Модуль мог начаться как модуль 32478-04 (или 32622-04), но затем он мог быть обновлен до 32622-04A. На более поздних моделях устанавливалась последняя модернизированная деталь с завода. По состоянию на 2020 год 32622-04C указан как правильный для всех моделей 2004-2006 годов (тогда был запрограммирован для 883 или 1200), и более старые модули рекомендуется обновить до этого уровня.

Считается, что штатный предел оборотов установлен на 5800 об / мин. ³⁾.

Если модуль заменен по какой-либо причине, см. Процедуру обучения ЗДЕСЬ.

(2007-2013) С внедрением электронного впрыска топлива электронный блок управления (ЕСМ) стал сердцем системы зажигания. Он получает входы и управляет выходами, как указано ниже. Эта расширенная возможность для блока управления двигателем позволяет программировать его до мельчайших деталей, чтобы учесть изменяющиеся условия в работающем двигателе.

Контроллер ЭСУД получает входную информацию от:

Датчик давления воздуха в коллекторе (MAP)
Датчик положения коленчатого вала (CKP)
Датчик температуры двигателя (ЕТ)
Датчик температуры всасываемого воздуха (IAT)
Датчики кислорода в выхлопе (два) — (O2)
Датчик положения дроссельной заслонки (TPS)
Датчик скорости автомобиля (VSS)

ECM управляет следующими выходами:

Последовательная шина данных (цифровая) для модуля указателей поворота и спидометра
Управление мощностью системы через системное реле
Регулятор холостого хода (IAC)
Топливные форсунки в головках (две)
Последовательность включения катушек — одиночное зажигание с использованием герметизированных двойных катушек

Номер детали (по состоянию на 2020 год) для этого программируемого на заводе / дилера блока управления двигателем — 32534-11, и его можно использовать на моделях 883 или 1200 при правильном программировании.Если модуль заменен по какой-либо причине, см. Процедуру обучения ЗДЕСЬ.

Считается, что эти стандартные модули имеют предел оборотов, установленный на 5800 об / мин.

(2014 г. — позже) Для дальнейшего расширения компьютеризации Sportster в ECM была установлена шина сети контроллеров (CANBUS), а также был добавлен модуль управления кузовным оборудованием (BCM). В общем, CANBUS заменил цифровую связь между интеллектуальными контроллерами (вместо последовательной шины данных) и позволил компьютеризацию органов управления на руле, в то время как BCM заменил модуль указателей поворота и обеспечил распределение мощности по всему велосипеду, в том числе фары и другие компоненты.В BCM также исключены все реле.

Год	Номер по каталогу модуля	Функция
2014-2016	41000006A	ECM
2017-2020	41000326A	ECM

2014-2020	41000341E	BCM с / сек (NotAvailable?)
2014-2020	41000351F	BCM без системы безопасности

В Sportsterpedia есть список вторичного зажигания в разделе REFerence.

Синхронизация искры одиночного зажигания (2004 г. и позже)

ECM — Электронный блок управления
ECM установлен под сиденьем. Он вычисляет опережение зажигания для правильного момента зажигания и управления подачей топлива на основе входных сигналов датчиков (2004–2006 годы используют CKP и MAP; 2007 и более поздние версии используют CKP, TMAP, ET, TPS, HO2S). Он управляет низковольтными цепями катушек зажигания и форсунок.

Контроллер ЭСУД контролирует время ожидания катушки зажигания с учетом напряжения аккумуляторной батареи.Запрограммированная пауза предназначена для получения адекватной искры на всех скоростях. Контроллер ЭСУД имеет защиту от переходных напряжений, постоянную защиту от обратного напряжения и повреждений в результате запуска от внешнего источника. Контроллер ЭСУД полностью закрыт для защиты от вибрации, пыли, воды или масла. Этот элемент не подлежит ремонту, и в случае его выхода из строя его необходимо заменить.

32-2 Маховик
Левый маховик имеет 32 положения зубьев — 30 зубцов равномерно расположены по его окружности, при этом отсутствуют два последовательных зубца (синхронизирующий зазор).В этой конфигурации контроллер ЭСУД определяет положение двигателя, фазы двигателя и частоту вращения двигателя по входному сигналу датчика CKP. Фаза (сжатие ВМТ) определяется контроллером ЭСУД при запуске и, при необходимости, во время работы. События воспламенения двигателя не могут произойти до тех пор, пока контроллер ЭСУД не определит соотношение положения поршня и положения коленчатого вала. Следующие параграфы (см. Примечание ниже) описывают синхронизацию и фазирование, выполняемые контроллером ЭСУД для обеспечения плавной работы двигателя на всех скоростях.

Синхронизация сигнала положения коленчатого вала
В конфигурации кривошипа 32-2 положение коленчатого вала определяется контроллером ЭСУД, обнаруживающим пустой двухзубчатый синхронизирующий зазор в сигнале датчика положения коленчатого вала.Обычно это выполняется при первом обнаружении разрыва синхронизации. Контроллер ЭСУД отслеживает состояние сигнала CKP при каждом обороте двигателя. Если контроллер ЭСУД определяет, что синхронизация потеряна, он немедленно прекращает события зажигания и выполняет синхронизацию при следующем возникновении интервала синхронизации.

Фаза двигателя
Фазирование осуществляется контроллером ЭСУД, определяющим расширение сигнала CKP, вызванное замедлением коленчатого вала, когда поршень приближается к ВМТ на такте сжатия.Поскольку задний цилиндр приближается к ВМТ раньше, чем передний цилиндр, фазу двигателя можно легко различить. Фазирование обычно выполняется в первом цикле ВМТ после синхронизации двигателя. После фазы ECM может начать обычные события зажигания. Если в ECM происходит сброс системы или потеря синхронизации во время работы двигателя, он также теряет фазу.

Когда фаза потеряна, происходит одно из следующего:

Если обнаруживаются обороты при остановке двигателя (в режиме запуска), ECM выполняет обычный процесс фазирования при запуске.
Если обнаружен режим работы двигателя, ECM выполняет последовательность изменения фазы в работе.

Передний цилиндр срабатывает при каждом обороте двигателя. Контроллер ЭСУД контролирует рабочий ход после пожара, чтобы определить, произошло ли достаточное ускорение, чтобы указать, что ЕСМ сработал на такте сжатия. Когда обнаруживаются два допустимых такта мощности, ЕСМ блокирует фазу и возобновляет нормальные события зажигания.

Режим работы двигателя
Многие функции системы EFI требуют определения режима работы двигателя.Работа двигателя определяется уровнем оборотов двигателя. Обычно считается, что двигатель работает, когда частота вращения двигателя превышает минимум 750 об / мин.

(На основе «Руководства по электрической диагностике моделей Sportster 2013 года», стр. 6–3)

Конструкция катушки зажигания

⁴⁾

Как это работает от сталевар: Катушка зажигания — это трансформатор импульсного типа, состоящий из первичной обмотки низкого напряжения (вход) и вторичной обмотки высокого напряжения (выход), намотанных на многослойный железный сердечник.Первичная цепь замыкается точками или электронным модулем зажигания, замыкающими первичную цепь на массу. Прохождение тока в первичных обмотках создает сильное магнитное поле в ламинированном железном сердечнике. Когда первичная цепь разрывается (из-за удаления заземления), сильное магнитное поле в сердечнике внезапно схлопывается, что вызывает электрический разряд высокого напряжения во вторичной цепи, тем самым создавая искру, достаточно сильную, чтобы перекрыть межэлектродный зазор. каждая свеча зажигания.

Тестирование — Общие положения
Для тестирования катушки вам понадобится мультиметр (или цифровой мультиметр) со шкалой низкого сопротивления, желательно шкалой 200 Ом или меньше. Большинство катушек имеют сопротивление первичной обмотки ниже 10 Ом, а сопротивление вторичной обмотки составляет 1000 Ом. При проверке сопротивления первичной обмотки вы подсоединяете выводы измерителя только к первичным разъемам. При проверке вторичного сопротивления вы подключаете выводы измерителя, как правило, к выходным опорам катушки для проводов свечей зажигания.

Если измеренное сопротивление ниже указанного, это означает, что обмотка частично закорочена в обход части катушки. Если сопротивление выше, то к сопротивлению может добавляться коррозия или неисправные внутренние соединения. Если сопротивление бесконечно, обмотка разомкнута. Неисправные катушки не подлежат ремонту и должны быть заменены совместимыми продуктами.

Иногда отказ катушки связан с нагревом. В этом случае простое включение велосипеда в режим холостого хода и нагрев катушки феном может привести к неисправности катушки и прекращению искры, либо она станет прерывистой или неустойчивой.

Две катушки разных типов:
Существуют две основные системы зажигания, и HD использует разные катушки для каждой. В системах двойного зажигания (до 2003 г.) используется двойная катушка, встроенная в один корпус, и обе катушки всегда запускаются вместе — один выход для переднего цилиндра и один выход для заднего. Оба выхода катушки срабатывают вместе, когда переднему цилиндру нужна искра, и оба выхода катушки срабатывают вместе, когда заднему цилиндру нужна искра.

Позже (2004+) система однократного зажигания стала стандартной.Он использует двойную катушку, также встроенную в один корпус, НО каждая катушка срабатывает отдельно. Одна катушка заряжается и срабатывает, когда переднему цилиндру требуется искра, а другая катушка заряжается и запускается, когда заднему цилиндру требуется искра. Каждая катушка зажигается ОДИНОЧНО, когда цилиндру нужна искра.

См. Эту ветку, посвященную датчику детонации в моделях
2014+ — http://xlforum.net/forums/showthread.php?threadid=2040499

=== Имеет ли значение полярность катушки зажигания? ===

До 2003 года краткий ответ — НЕТ.Фактически, как намотаны катушки с двойным зажиганием, одна свеча зажигает кончик к основанию, а другая — от основания к кончику. ⁵⁾ Большинство современных катушек обеспечивают уровни высокого напряжения (обычно 30 000 вольт или более), которые превышают любой обычно требуемый уровень для стандартных зазоров свечи зажигания.

2004-позже (или 98-03 1200S): На коннекторных катушках с одним пламенем убедитесь, что любая модифицированная проводка соответствует соединениям и полярности, указанным на схемах.

См. Эту отличную тему __XLForum__, особенно сообщение №20 от Fe Head.

=== Почему у меня есть питание на обоих выводах катушки? ===

Когда первичная сторона катушки не запускается активно, мощность течет в первичные обмотки катушки с одной стороны и проходит через обмотки к другому выводу. Таким образом, вы увидите (измеряете почти) одинаковое напряжение на каждой клемме, когда цепь неактивна. Но когда катушка активно запускается (ICM / ECM), провод триггера будет заземлять эту сторону обмоток катушки (очень ненадолго), чтобы зарядить катушку, прежде чем освободить землю для создания искры.Затем, вернувшись на холостой ход, вы увидите одинаковое напряжение на обеих клеммах.

Катушки зажигания

— Технические характеристики и проверки

(1986-2003 Evo)
Катушка представляет собой двойной герметизированный блок с двумя катушками в одном корпусе. Эти катушки соединены между собой последовательно, чтобы создать систему Dual-Fire Spark — внутренняя передняя и задняя катушки зажигаются одновременно, что вызывает потерю искры на цилиндре, который не находится под давлением. Эта катушка имеет один сигнал запуска от ICM, который запускает одновременно переднюю и заднюю катушки.Измерение сопротивления первичной обмотки катушки обычно составляет 3 Ом.

(2004 г. — более поздний Evo)
Катушка представляет собой двойной герметизированный блок с двумя катушками в одном корпусе. В нем используется система зажигания одиночного зажигания — каждая внутренняя передняя и задняя катушки зажигают свечу зажигания независимо (по одному цилиндру за раз — без потерь искры), когда этот цилиндр находится в состоянии сжатия. Эта катушка имеет передний и задний триггерный сигнал от ICM.

(1998-2003 Evo Sport)
В этих спортивных моделях используется четырехкамерный герметичный блок с двумя двойными катушками в одном корпусе.В этих моделях используются двойные свечи зажигания в головках и система Single-Fire Spark — внутренние передняя и задняя катушки независимы и срабатывают только тогда, когда их цилиндр находится под давлением. Каждая (передняя или задняя) двойная катушка запускает двойную вилку. Эта катушка имеет передний и задний триггерный сигнал от ICM.

		Первичный		От башни к башне	Выход
Годы	Номер детали	Ом	Разъем	Вторичное сопротивление	Обжиг
86-03	31614-83A	2.5 — 3,1	2 выступа	10,000 — 12,500	Dual-Fire Обе заглушки F&R
04-06	31655-99	0,5 — 0,7 (A-B или B-C)	3 штифта	11,000 — 15,000 *	Single-Fire 1 Свеча / искра
07-up	31656-07	0,3 — 0,7 (A-C или A-D)	4-контактный	3,000 — 4,800 *	Single-Fire 1 Свеча / искра
Спортивная модель
98-03	31646-99	0.4 — 0,6 (A-B или B-C)	3 контакта	11700 — 12700 (Twr1-Twr4 или Twr2-Twr3)	Quad Single-Fire 2 свечи / цилиндр / искра

* Спецификация сопротивления в руководстве относится только к одной катушке, измеряется от PinB до
. . башня на 04-более поздних моделях. Следовательно, расстояние от башни к башне будет вдвое больше, чем
. . Сумма, так как она представляет обе катушки последовательно. Удвоенное значение показано выше.
Из руководства модель 04-06 указана как 5500-7500 Ом (для одной вторичной катушки) ⁶⁾
Из руководства модель 07-up указана как 1500-2400 Ом (для одной вторичной катушки) ⁷⁾ ⁸⁾ ⁹⁾

Испытание катушки зажигания

— — — — — — — — — — — — — — — — — — — — — — — —

Отказы, связанные с нагревом (все годы)

Катушки подвержены растрескиванию корпуса и выходу из строя внутренней обмотки из-за нагрева.
Они часто проявляются в виде разбрызгивания, отсутствия искры или просто остановки двигателя.
работает после того, как двигатель нагрелся.

Существует два метода проверки змеевика на предмет тепловых повреждений. Один метод
заставляет катушку выйти из строя, когда двигатель холодный, в то время как другой метод пытается заставить катушку
снова начать работать после того, как она вышла из строя из-за тепла.

Heat Test — Method # 1 — Если байк обычно срабатывает в холодном состоянии, но умирает в горячем / горячем состоянии, проверьте катушку при холодном двигателе.При холодном двигателе используйте фен, чтобы нагреть катушку, прежде чем пытаться запустить ее. После прогрева посмотрите, не запускается ли двигатель из-за отсутствия или прерывания искры. См. Проверку искры в других испытаниях катушек.

Тепловое испытание — Метод № 2 — При отказе в работе из-за высокой температуры используйте «холодный спрей», чтобы быстро охладить змеевик. Если катушка вышла из строя из-за нагрева, этот тест покажет, начнет ли она снова производить искру после охлаждения.

Эти два метода можно использовать в комбинации для создания и устранения неисправности. Те же процедуры можно использовать для проверки модуля зажигания на отказ от перегрева.

Заземление свечей зажигания при переворачивании двигателя, безусловно, является разумной мерой предосторожности.

Испытание катушек с двойным зажиганием (1986-2003 гг.) (Кроме спортивной модели — см. Ниже)
Катушка с двойным зажиганием имеет только две первичные винтовые клеммы (иногда обозначенные как + и -) с двумя выходными башнями к свечам зажигания.1986-2003 Evos использует катушку с номинальным сопротивлением 3,0 Ом (HD P / N 31614-83A). Он имеет шпильки первичных клемм, а первичные провода накручиваются на катушку.

Сопротивление первичной обмотки измеряется на двух входных клеммах от 2,5 до 3,1 Ом. Сопротивление вторичной (высоковольтной) обмотки проверяется от башни катушек до стойки катушек. Хотя фактические характеристики меняются, обычно диапазон составляет от 10 000 до 12 500 Ом. Проверьте на FSM точное сопротивление первичной и вторичной обмоток для вашего модельного года.

(Обратите внимание, что в Ironhead с остриями обычно используется двойная катушка с номинальным первичным сопротивлением 5,0 Ом.)

Quad Single-Fire (Quad) Coil Testing (Sportster Sport 1998-2003)
Модель Sport уникальна — у нее две свечи зажигания в каждой головке. Это означает, что катушка должна зажигать две пары свечей зажигания. Для этого катушка модели Sport (HD P / N 31646-99) имеет четыре внутренних катушки в одном корпусе. Они подключены так, что обе свечи зажигания переднего цилиндра зажигаются вместе двумя катушками, а затем набор свечей заднего цилиндра зажигается другим набором катушек.

Выходные башни катушек выходят под прямым углом к раме Sportster. Передние (левая и правая) башни зажигают две заглушки в передней головке. Задние (левая и правая) башни зажигают две заглушки в задней части. Первичные обмотки катушки подключаются с помощью 3-контактного разъема, расположенного на катушке чуть ниже верхней рамки.

Катушка имеет три соединенных первичными клеммами, обозначенных как контакты A (передний), B (V +) и C (задний). Контакты A и C подключают соответствующие сигналы зажигания, а контакт B (V +) первичной клеммы является общим для всех внутренних катушек.Первичное сопротивление между контактом B (V +) и контактом A (спереди) составляет от 0,4 до 0,6 Ом и аналогично для контакта B (V +) с контактом C (сзади). Измерение вторичного сопротивления проводится между обеими передними опорами катушек (L&R), а затем снова между обеими задними опорами катушек (L&R). Измерение для каждого составляет от 11700 до 12700 Ом.

Испытание катушки с одиночным зажиганием
Катушка с одиночным зажиганием имеет отдельный вход сигнала зажигания для передней и задней вилок.

2004-2006 модели — Катушка (HD P / N 31655-99) имеет три соединенных первичных вывода, обозначенных как контакт A (задний), B (V +) и C (передний).Эти же контакты также обозначаются как 1, 2 и 3 соответственно. Контакты A и C подключают соответствующие сигналы зажигания, а контакт B (V +) первичной клеммы является общим для обеих внутренних катушек. Первичное сопротивление между контактом B (V +) и контактом A (сзади) составляет от 0,5 до 0,7 Ом и аналогично между контактом B (V +) и контактом C (спереди).

Вы можете проверить вторичное сопротивление каждой отдельной катушки, поместив один измерительный провод на входную клемму B (V +), а затем поместив другой измерительный провод на одну из выходных башен — снятие показаний таким образом должно привести к показанию сопротивления в пределах диапазона указанное в инструкции, 5500-7500 Ом.Если вы проверите вторичное сопротивление между обеими опорами (по одному выводу в каждой опоре), вы должны получить показание, равное сумме двух предыдущих показаний — или удвоенное значение по спецификации — Здесь это будет показание между 11000 и 15000 Ом. .

2007-2013 модели — С введением EFI змеевик одинарного пламени (HD P / N 31656-07) имеет четыре (4) контакта в первичном разъеме. Если посмотреть в разъем на катушке (когда башни направлены вниз), контакты (слева направо) определяются как A (мощность), B (мощность), C (сзади) и D (спереди).И PinA, и PinB питаются вместе через соединительный кабель. Контакты C (Задний) и D (Передний) представляют собой сигналы запуска, которые заземляются модулем управления двигателем (ECM) для зарядки катушки и освобождаются от земли для зажигания катушки.

Измерение сопротивления первичной обмотки между контактом A и контактом D должно показывать от 0,3 до 0,7 Ом. Аналогично, сопротивление между контактом A и контактом C должно составлять от 0,3 до 0,7 Ом.

Может быть » Хотя на PinB подается питание, считается, что PinB подключается между двумя вторичными катушками, что позволяет в будущем реализовать ION Sense, способность обнаруживать возгорание при срабатывании свечи зажигания.

Вы можете проверить вторичное сопротивление каждой отдельной катушки, поместив один провод измерителя на клемму PinB, а затем поместив другой провод измерителя на одну из выходных башен — снятие показаний таким образом должно дать показание сопротивления в пределах диапазона, указанного в руководстве. , 1500-2400 Ом. Если вы проверите вторичное сопротивление между обеими башнями (по одному проводу в каждой башне), вы должны получить показание, равное сумме двух предыдущих показаний — или удвоить значение по спецификации — Здесь это будет показание от 3000 до 4800 Ом. .

При включении переключателя с ключом (с ПУСК / ОСТАНОВ в ПУСК) контроллер ЭСУД включает зажигание на 2-3 секунды, чтобы поднять давление в топливной системе. Затем ЕСМ выключает системное реле и ожидает дальнейших действий водителя. Системное реле будет активировано для подачи питания зажигания (к топливному насосу, катушке и форсункам), когда ECM видит импульсы CKP (например, когда стартер работает). Если двигатель не работает или не проворачивается (нет импульсов CKP), ECM отключит питание системного реле в течение нескольких секунд.

2014 г. — более поздние модели — Работа в эти годы такая же, как указано выше, за исключением PinB. В 2014 году, с внедрением CANbus, PinB начал использоваться для ION Sense с отдельным проводом обратно к ECM (Pin9). ION Sense позволяет контроллеру ЭСУД определять воспламенение при сгорании свечи зажигания.

Катушки с ручным запуском для проверки искры

1986–1990
Модуль управления зажиганием (ICM) расположен сзади аккумулятора за треугольной крышкой.ICM напрямую подключается к основной проводке или связанным с ней компонентам. НЕТ РАЗЪЕМА ДЛЯ ИСПОЛЬЗОВАНИЯ ДЛЯ ТЕСТИРОВАНИЯ. Вам нужно будет проверить катушку.

На катушке СИНИЙ провод — это пусковой провод от модуля управления зажиганием, а РОЗОВЫЙ провод идет к тахометру. БЕЛЫЙ провод (а) питается от переключателя Пуск / Стоп.

Снимите СИНИЙ и РОЗОВЫЙ провода с катушки — теперь на электрическом выводе катушки не должно быть никаких проводов. Оставьте БЕЛЫЙ провод (-а) подключенным к другому электрическому столбу.

Подключите провод соответствующей длины к твердой точке заземления на раме, достаточно длинной, чтобы дотянуться до катушки. Снимите свечи зажигания и заземлите их до твердой точки заземления (например, ребер), где вы можете наблюдать за элементами на предмет искры. Вы всегда можете использовать дополнительный ручной зажим.

Полностью включите переключатель с ключом — Установите переключатель Пуск / Стоп в положение ПУСК.

Коротко. заземлите катушку, прикоснувшись проводом заземления к электрическому столбу катушки, к которому ранее были подключены СИНИЙ и РОЗОВЫЙ провода.Это зарядит катушку, и когда вы отсоедините провод от катушки, на обеих свечах должна появиться синяя искра. Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Это позволит проверить катушку, провода свечей зажигания и свечи зажигания, чтобы убедиться, что искра может возникнуть. Выключите питание и верните все на место.

Если этот тест не дает искры на каждой свече зажигания, а провода свечи зажигания и свечи зажигания исправны, то подозревается сама катушка.Следует использовать (временную) сменную катушку и повторить испытание.

1991–1993
Модуль управления зажиганием (ICM) расположен позади аккумуляторной батареи за треугольной крышкой. Он подключается к основному жгуту через разъем 10A / B — семиконтактный разъем, расположенный за аккумулятором рядом с автоматическими выключателями.

Снимите разъем 10A с 10B — на стороне контактов (10A), которая идет к основному жгуту, контакт № 4 (ЧЕРНЫЙ провод) подключен к основному заземлению, а контакт № 1 (РОЗОВЫЙ провод) обеспечивает спусковой механизм для катушки.

Снимите свечи зажигания и заземлите их до твердой точки заземления (например, ребер), где вы можете наблюдать за элементами на предмет искры. Полностью включите переключатель с ключом — Установите переключатель Пуск / Стоп в положение ПУСК.

ПРИМЕЧАНИЕ: ПРОВЕРЬТЕ СОЕДИНЕНИЯ ПО ЦВЕТУ — БУДЬТЕ БЕЗ КОРОТКИ НИКАКИХ ДРУГИХ ШТИФТОВ

Используйте короткий отрезок провода к на короткое время. закоротите контакт № 4 (ЧЕРНЫЙ) на контакт № 1 (РОЗОВЫЙ) на кабельном разъеме 10А — коротко замкнув эти контакты, вы зарядите катушку, и она должна вызвать синюю искру на обеих вилках. когда вы снимаете провод с этих контактов.Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Это не только проверка катушек, но и всей проводки от разъема 10A / B до свечей зажигания. Выключите питание и верните все на место.

Если этот тест не дает искры на каждой свече зажигания, а провода свечи зажигания и свечи зажигания исправны, то подозревается сама катушка. Следует использовать (временную) сменную катушку и повторить испытание.

1994-1997
Модуль управления зажиганием (ICM) расположен позади аккумуляторной батареи за треугольной крышкой.Он подключается к основному жгуту проводов через разъем 10A / B — восьмиконтактный разъем, расположенный за аккумулятором рядом с автоматическими выключателями.

Снимите разъем 10A с 10B — на стороне контактов (10A), которая идет к основному жгуту, контакт № 7 (ЧЕРНЫЙ провод) подключен к основному заземлению, а контакт № 4 (РОЗОВЫЙ провод) обеспечивает спусковой механизм для катушки.

ПРИМЕЧАНИЕ: ПРОВЕРЬТЕ СОЕДИНЕНИЯ ПО ЦВЕТУ — БУДЬТЕ БЕЗ КОРОТКИ НИКАКИХ ДРУГИХ ШТИФТОВ

Используйте короткий кусок провода к на короткое время. закоротите контакт № 7 (ЧЕРНЫЙ) на контакт № 4 (РОЗОВЫЙ) на кабельном разъеме 10A — коротко замкнув эти контакты, вы зарядите катушку, и она должна вызвать синюю искру на обеих вилках. когда вы снимаете провод с этих контактов. Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Если этот тест не дает искры на каждой свече зажигания, а провода свечи зажигания и свечи зажигания исправны, то подозревается сама катушка. Следует использовать (временную) сменную катушку и повторить испытание.

1998-2003 ВСЕ, кроме спортивной модели
Модуль управления зажиганием (ICM) расположен за небольшой крышкой привода ГРМ на крышке кулачка.Он подключается к главному жгуту через разъем 10A / B — шестиконтактный разъем, расположенный под двигателем.

Выключите переключатель, снимите разъем 10A с 10B — на стороне розетки (10B), которая идет к основному жгуту проводов, контакт №6 (ЧЕРНЫЙ провод) подключен к основному заземлению, а контакт №4 (РОЗОВЫЙ провод) обеспечивает спусковой крючок. для катушки. (Некоторые ранние версии могут иметь РОЗОВЫЙ провод на контакте №5. Убедитесь, что вы идентифицировали РОЗОВЫЙ провод.) Возьмите короткий кусок провода (канцелярскую скрепку?) И заземлите один конец, вставив его в контакт №6.Вставьте другой конец перемычки в розетку РОЗОВОГО провода (вероятно, контакт №4).

ПРИМЕЧАНИЕ: ПРОВЕРЬТЕ СОЕДИНЕНИЯ ПО ЦВЕТУ — БУДЬТЕ БЕЗ КОРОТКИ НИКАКИХ ДРУГИХ ШТИФТОВ

Снимите свечи зажигания и заземлите их обе до твердой точки заземления (например, ребер), где вы можете наблюдать за элементами на предмет искры. Держите их плотно прилегающими к ребрам (пружинный зажим) для хорошего электрического соединения.

Держите переключатель RUN / STOP в положении ВЫКЛ. — Полностью включите переключатель с ключом.Теперь, очень кратко , переведите переключатель RUN / STOP в положение RUN, а затем обратно в положение OFF. Сделайте это несколько раз (просто кратковременно включите, а затем выключите), чтобы увидеть равномерное образование искр.

Этим кратковременным переключением мощности вы зарядите катушку, и она должна вызвать синюю искру на обоих свечах, когда переключатель RUN / STOP выключен. Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Это не только проверка работы катушки, но и всей проводки от разъема 10A / B до свечей зажигания.Выключите питание и верните все на место.

Если этот тест не дает искры на каждой свече зажигания, а провода свечи зажигания и свечи зажигания исправны, то подозревается сама катушка. Следует использовать (временную) сменную катушку и повторить испытание.

1998-2003 (только спортивная модель)
Модуль управления зажиганием (ICM) расположен под сиденьем. Он подключается к основному жгуту с помощью двух 12-контактных разъемов — одного серого разъема (11A / B) и одного черного разъема (10A / B) — мы хотим отключить оба, но будем работать только с разъемом гнезда 10B.

Снимите разъемы 11B и 10B с ICM — на стороне разъема 10B (черный разъем), который идет к основному жгуту, контакт № 2 (черный провод) подключен к основному заземлению, а контакт № 6 (синий / оранжевый провод) — Передний) и контакт № 7 (ЖЕЛТЫЙ / Синий провод — Задний) обеспечивают триггеры для двойной катушки.

Теперь возьмите короткий кусок проволоки (канцелярскую скрепку?) И заземлите один конец, вставив его в контакт №2.

Снимите свечи зажигания переднего цилиндра и заземлите их до твердой точки заземления (например, ребер), где вы можете наблюдать элементы на наличие искры.
-или-
Снимите свечи зажигания заднего цилиндра и заземлите их до твердой точки заземления (например, ребер), где вы можете наблюдать за элементами на предмет искры.

Полностью включите переключатель с ключом — Установите переключатель Пуск / Стоп в положение ПУСК.

Очень коротко , прикоснитесь заземляющим проводом к контакту № 6 кабельного разъема 10B (разъем на кабеле, а не на самом ICM) — коротко коснувшись этого контакта, вы зарядите катушку для ПЕРЕДНИХ вилок, и она должна сработать свечи зажигания переднего цилиндра, когда вы снимаете провод с контакта №6.Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.
-или-
Очень коротко , прикоснитесь заземляющим проводом к контакту № 7 кабельного разъема 10B (разъем на кабеле, а не на самом ICM) — коротко коснувшись этого контакта, вы зарядите катушку для ФРОНТА свечи зажигания, и когда вы отсоедините провод от контакта №7, должны загореться свечи зажигания переднего цилиндра. Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Это не только проверка катушек, но и всей проводки от ICM до свечей зажигания.Выключите питание и верните все на место.

Если этот тест не дает искры на каждой свече зажигания, а провода свечи зажигания и свечи зажигания исправны, то подозревается сама катушка. Следует использовать (временную) сменную катушку и повторить испытание.

На моделях 2004 г. и более поздних версиях ICM не срабатывает при включении двигателя при снятых обеих свечах зажигания. По крайней мере
одна свеча зажигания должна быть установлена для создания сжатия двигателя. Для простоты , для всех испытаний искры с 2004 г. и позже,
можно использовать запасную, заведомо исправную свечу зажигания, заземленную на ребра двигателя. Подсоедините проверяемый провод свечи зажигания
к запасной свече зажигания вместо того, чтобы снимать оригинальную свечу зажигания в цилиндре. ¹⁰⁾

2004-2006 ¹¹⁾
Найдите модуль управления зажиганием (ICM) под сиденьем — снимите разъем с ICM (12-контактный разъем, известный как 10A / B). На этом разъеме контакт №5 (ЧЕРНЫЙ провод) подключен к основному заземлению, а контакт №6 (СИНИЙ / оранжевый провод — передний) и контакт №7 (ЖЕЛТЫЙ / синий провод — задний) обеспечивают триггеры для двойной катушки.

Теперь возьмите короткий кусок провода (канцелярскую скрепку?), Чтобы использовать его в качестве перемычки, и заземлите один конец, вставив его в контакт №5. Подключите запасную свечу зажигания к переднему проводу свечи зажигания и заземлите свечу до твердой точки заземления (например, ребер), где вы можете наблюдать за элементами на предмет искры.

Полностью включите переключатель с ключом — Установите переключатель Пуск / Стоп в положение ПУСК.

Теперь, очень коротко , прикоснитесь заземленной перемычкой к контакту № 6 кабельного разъема 10B (разъем на кабеле, а не на самом ICM) — коротко коснувшись этого контакта, вы зарядите катушку для ПЕРЕДНЕЙ свечи зажигания и при снятии перемычки с контакта №6 на запасной свече должна появиться искра.Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Снимите передний провод свечи зажигания с запасной свечи. Подсоедините кабель задней свечи зажигания к запасной свече и убедитесь, что запасная свеча заземлена на ребра.

Теперь ненадолго. прикоснитесь заземленной перемычкой к контакту № 7 кабельного разъема 10B — это активирует катушку для ЗАДНЕЙ свечи зажигания, и когда перемычка будет удалена, эта катушка должна запустить запасную свечу через задний кабель свечи зажигания.Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Это не только проверка катушек, но и всей проводки от ICM до свечей зажигания. Выключите питание и верните все на место.

Если этот тест не дает сильной и яркой искры на каждой свече зажигания, а провода свечи зажигания и свечи зажигания исправны, то подозревается сама катушка. Следует использовать (временную) сменную катушку и повторить испытание.

2007-2013
С внедрением системы зажигания с электронным впрыском топлива появилось системное реле.Модуль управления двигателем (ЕСМ) расположен под сиденьем.

Снимите разъем с блока управления двигателем (36-контактный разъем, известный как 78A / B). На разъеме разъема (78B) контакт № 10 (ЧЕРНЫЙ провод) подключен к основному заземлению, в то время как контакт № 29 (СИНИЙ / оранжевый провод — передний) и контакт № 11 (ЖЕЛТЫЙ / синий провод — задний) обеспечивают триггеры для двойная катушка. Контакт № 2 обеспечивает активацию заземления для системного реле.

Возьмите короткий кусок провода (канцелярскую скрепку?) И заземлите один конец, вставив его в контакт № 10.Затем вставьте другой конец в контакт № 2, чтобы создать недостающий сигнал активации для системного реле. Снимите свечи зажигания и заземлите их до твердой точки заземления (например, ребер), где вы можете наблюдать за элементами на предмет искры.

Вставьте еще один короткий кусок проволоки (канцелярскую скрепку?) В контакт № 11 и закоротите его на контакт № 10. Установите переключатель Пуск / Стоп в положение ВЫКЛ. / СТОП — Полностью включите переключатель с ключом. Теперь, , кратко , переведите переключатель Пуск / Стоп в положение ПУСК, а затем обратно в положение ВЫКЛ / СТОП. Кратковременно нажав переключатель RUN, вы зарядите катушку для ЗАДНЕГО цилиндра, и она должна зажег заднюю свечу зажигания, когда вы снова переключитесь в положение ВЫКЛ / СТОП.Поверните ключи в положение ВЫКЛ. Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.

Снимите провод с контакта № 11, вставьте его в контакт № 29 и закоротите его на контакт № 10. Установите переключатель Пуск / Стоп в положение ВЫКЛ. / СТОП — Полностью включите переключатель с ключом. Теперь, , кратко , переведите переключатель Пуск / Стоп в положение ПУСК, а затем обратно в положение ВЫКЛ / СТОП. Кратковременно активируя переключатель RUN, вы зарядите катушку для ПЕРЕДНЕГО цилиндра, и она должна запустить переднюю свечу зажигания, когда вы снова переключитесь в положение OFF / STOP.Синяя искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.
Поверните ключи в положение ВЫКЛ.

Это не только проверка катушек, но и всей проводки от ICM до свечей зажигания. Выключите питание и верните все на место.

Если этот тест не дает искры на каждой свече зажигания, а провода свечи зажигания и свечи зажигания исправны, то подозревается сама катушка. Следует использовать (временную) сменную катушку и повторить испытание.

2014-позже
Поскольку ECM / BCM полностью интегрирован со всеми рабочими компонентами, он контролирует питание катушки. Теперь уже непросто проверить от ECM до катушки.

Ручной запуск модуля управления зажиганием для проверки искры

— — — — — — — — — — — — — — — — — — — — — — — —

Эта информация ТОЛЬКО относится к 1986–1997 Все модели и модели 1998–2003 годов «S»
В этих моделях используется пластина датчика кулачка, которая отделена от модуля управления зажиганием.

Эта информация не относится к моделям 1998-2003 годов, отличным от S, которые используют встроенный модуль управления зажиганием на пластине датчика кулачка в носовой части. Это также не применяется к моделям 2004 года выпуска, которые используют датчик положения коленчатого вала (CKP) вместо датчика кулачка.

Датчик кулачка подключается через основной жгут проводов к модулю управления зажиганием. Он использует 3-контактный разъем, известный как 14A / B. Находится под двигателем (с левой стороны возле подставки для ног).14A (вилка) идет от блока датчика кулачка — 14B (розетка) находится на главном жгуте и идет к ICM.

¹²⁾ ¹³⁾
На разъеме 14B (3-контактный) провода работают следующим образом:

Контакт (A) Красный / Белый — Питание 12 В от ICM к датчику кулачка — Питание 5 В для моделей S 1998-2003 гг. ¹⁴⁾
Контакт (B) зеленый / белый — сигнал ротора от датчика кулачка до ICM
Контакт (C) черный / белый — масса от ICM к датчику кулачка

(Примечание: в спортивной модели 1998-2003 годов используется тот же датчик кулачка и разъем, что и в моделях 1994-1997 годов.Чашка ротора с прорезями отличается на моделях Sport, она имеет дополнительные прорези для однократного зажигания. Также обратите внимание, что с новым модулем ICM и добавлением датчика MAP, питание датчика CMP составляет 5 В (также для датчика MAP) для моделей 1998-2003 годов ‘S’.)

Тестирование способности ICM распознавать кулачковый ротор и запускать катушку

Не закрывая остальную проводку, отсоедините разъем 14A / B
.
Поверните переключатель в положение ON, а переключатель RUN / STOP в положение RUN
Используя разъем 14B жгута (который идет к ICM), коротко замкните штифт (B) на штифт (C), используя скрепку в гнездах
Примечание: Первые четыре сигнала игнорируются , так что сделайте это 6-10 раз
После первых четырех раз, когда короткое замыкание разорвано, ICM должен запустить катушку и произвести синюю искру.
Голубая искра указывает на высокий уровень мощности. Желтая искра указывает на низкую мощность.
(ВНИМАНИЕ — Никогда не закорачивайте (A) ни на другой контакт, ни на землю)

Если этот тест прошел успешно, но при проворачивании двигателя с подключенным датчиком кулачка искра не возникает, значит, датчик кулачка является подозрительным и может нуждаться в замене. (Примечание: датчики кулачка выходят из строя очень редко. Дважды проверьте результаты тестирования.)

Если этот тест не дает искры на каждой свече зажигания, а свечи зажигания, провода свечи и катушка исправны, то подозревается сам модуль управления зажиганием.(Примечание: модуль управления зажиганием редко выходит из строя.) Используйте (временную) замену ICM и снова запустите тесты.

Свечи зажигания

Год Модель	Использование / тип Разъем HD	Альтерн. Марка / номер свечи	Тип зажигания Искровой разрядник
1986-2016	HD 6R12 (тип резистора)	Autolite 4164 Bosch YR6LDE Champion RA8HC NGK DCPR7E Screamin Eagle EX12S	Electronic Ign.0,038-0,043 дюйма Резьба 12 мм X 1,25 мм — крутящий момент 12-18 фут-фунт Гаечный ключ = 5/8 дюйма или 16 мм

VOES — Электрический выключатель с вакуумным приводом

Дополнительные документы

Впервые VOES был установлен на Sportsters в 1983 году (и использовался на большинстве моделей до 2003 года). Устройство определяет разрежение во впускном коллекторе карбюратора и запрашивает, чтобы модуль управления зажиганием (ICM) переключился между одной из двух различных кривых опережения зажигания. Переключатель замыкается при работе в высоком вакууме, используя более продвинутую кривую искры, и он размыкается при работе в режиме низкого вакуума, используя менее продвинутую (замедленную) кривую искры, чтобы минимизировать детонацию двигателя и при этом сохранить производительность.ВОЭС установлен над впускным коллектором. ¹⁵⁾

Вот как выглядит VOES с краткой справочной таблицей его работы: ¹⁶⁾

См. Объяснение показаний манометра абсолютного давления в коллекторе -vs- в разделе «Ссылки» на странице «Модули зажигания — Aftermarket»:
http://sportsterpedia.com/doku.php/techtalk:ref:engctl01#manifold_absolute_pressure_-vs- _vacuum_reading

.
- Чем занимается и как.
  - VOES работает вместе с модулем управления зажиганием (ICM) для управления моментом зажигания. ICM имеет две временные кривые — одна для холостого хода или крейсерского режима, а другая для WOT и / или для включения при высоких нагрузках (например, на крутых склонах). VOES переключает ICM между этими двумя предварительно запрограммированными кривыми опережения на основе вакуума в коллекторе.
  - Встроенные кривые ICM изменяют синхронизацию в зависимости от оборотов двигателя.VOES позволяет выбирать кривые синхронизации в зависимости от нагрузки на двигатель, поскольку нагрузка будет меняться даже при одинаковых оборотах (разные передачи, разная местность и т. Д.)
  - VOES имеет два соединения и один регулировочный винт. VOES подключается к карбюратору (сторона коллектора) через вакуумный шланг и контролирует уровень вакуума в коллекторе. Он также подключен к ICM. Он имеет два черных провода от внутреннего переключателя. От линейного разъема один (фиолетовый или пурпурный / белый) провод отправляется на ICM, а второй провод отправляется на землю.Точка переключения VOES устанавливается скрытым винтом. Это заставляет ICM переключаться между двумя кривыми опережения в зависимости от заданного уровня вакуума в коллекторе.
  - Регулировочный винт находится внутри герметичного отверстия на VOES. Вы должны выкопать силиконовый герметик, чтобы внести какие-либо изменения. Помните: при проверке регулировок вы также должны закрыть это отверстие большим пальцем (или другим воздухонепроницаемым герметиком или лентой), чтобы предотвратить утечку воздуха через полость регулятора винта.
  - Единственная функция VOES — переключение между двумя кривыми опережения, которые запрограммированы в ICM. Различные модули зажигания имеют разный набор 2 кривых. Эти две кривые имеют разницу в предварительных настройках между ними от 5 до 18 градусов. Но это другое обсуждение.
  - Вакуум в коллекторе напрямую управляет VOES, но положение дроссельной заслонки (и / или его агрессивные изменения) косвенно изменяет VOES (через изменения вакуума в коллекторе) путем изменения дроссельной заслонки карбюратора.
  - Когда двигатель работает на холостом ходу, при небольшом ускорении или при использовании стабильной дроссельной заслонки, вакуум в коллекторе высокий (дроссельная заслонка в основном закрыта) и переключатель VOES находится в положении ON, что заставляет ICM использовать БОЛЬШЕ РАСШИРЕННОЙ КРИВОЙ.
  - Когда двигатель не работает или когда дроссельная заслонка быстро открывается для ускорения или удовлетворения большой нагрузки (крутой подъем, лишний вес и т. Д.), Вакуум в коллекторе падает, и переключатель VOES выключается, в результате чего ICM использует ЗАДНЯЯ (ИЛИ МЕНЬШЕ РАСШИРЕННАЯ) КРИВАЯ.Если вы отпускаете дроссельную заслонку (когда вы набираете скорость или поднимаетесь на подъем), вакуум в коллекторе снова поднимается. VOES распознает это и снова включится, в результате чего ICM вернется к БОЛЕЕ РАСШИРЕННОЙ КРИВОЙ, когда нагрузка на двигатель станет меньше.
  - Работа без VOES заставляет ICM работать ТОЛЬКО на менее продвинутой кривой мощности. ICM не может переключать кривые. Если у вас нет сильно модифицированного двигателя, это будет препятствовать плавной работе двигателя при небольшом ускорении и уменьшать экономию топлива во время круиза.
  - Также обратите внимание, что если точка переключения VOES установлена слишком низко, она будет оставаться на более продвинутой кривой слишком долго при ускорении при средней нагрузке, и возникнет эхо-сигнал. Это причина того, что двигатели с улучшенными характеристиками должны иметь повышенную точку переключения VOES (переключение при более высоком уровне вакуума), чтобы лучше соответствовать возможностям двигателя.

Разновидности ВОЭС
- Из книги «101 HD Evo Performance Projects by Kip Woodring & Kenna Love» HD установила VOES на разные модели с их настройкой для разных точек переключения.Эти параметры вакуума измеряются в дюймах ртутного столба. VOES имеют цветовую кодировку на запечатанном конце, чтобы указать, какие настройки использовались на конкретном устройстве. (Я видел очень мало цветов, отличных от естественного серовато-белого, так что, возможно, HD не придерживается этой практики)
- Нет цвета — — — 7,0 дюйма Меркурий — Early Evo FLT (1984)
- КРАСНЫЙ Цвет — — — 5,5 дюйма, Меркурий — Late Evo FLT
- БЕЛЫЙ цвет — 4,0 дюйма, Меркурий — Evo FXR и XL
- СИНИЙ Цвет — — 4.0 дюймов Mercury — Evo Softail
- Для всех этих VOES необходимо настроить другие параметры. Насколько мне известно, в самих различных модулях VOES нет никакой разницы, кроме их предустановленных заводских настроек.
- В руководстве по техническому обслуживанию Sportster 2003 года указано, что правильный Sportster VOES имеет отметку синей краской на штуцере вакуумного шланга. ¹⁹⁾

* ЧИТАТЕЛИ ОСТОРОЖНО !!! … НЕ ВСЁ, ЧТО ВЫ ЧИТАЕТЕ В ИНТЕРНЕТЕ, ЯВЛЯЕТСЯ ДЕЙСТВИТЕЛЬНОЙ ИНФОРМАЦИЕЙ…
Существует много MIS-информации о VOES и его работе!
Есть много тем со ссылками на VOES и на то, как он работает, или как его следует настраивать, или какой эффект он будет иметь.Я разместил выше лишь часть достоверной информации. Но вокруг VOES так много путаницы, что вы должны внимательно читать все утверждения, чтобы вас не ввести в заблуждение.
В разделе «Конверсия двигателя» есть важная тема под названием «РЕГУЛИРОВКА ГОЛОСА». Будьте внимательны к представленной там информации, касающейся ГОЛОСОВ. «Это самый запутанный набор инструкций, который я когда-либо читал. Есть некоторая неверная информация, некоторая совершенно неправильная информация и очень опасная информация.»(Комментарий к Посту 113)
В этом потоке есть информация о подключении светодиода к проводу VOES-to-Ignition, чтобы увидеть режимы переключения VOES во время езды. Если вы попробуете это сделать, просто внимательно прочтите информацию и поймите, что вы делаете, прежде чем продолжить. Это ссылка на эту ветку: http://xlforum.net/forums/showthread.php?t=57534

Дополнительные ссылки:
- Чтобы не повторять то, что можно найти напрямую, по следующим ссылкам есть обсуждения ГОЛОСОВ (а также другая информация).

²⁰⁾

Время зажигания — это момент возникновения искры, особенно когда поршень движется ВВЕРХ на такте СЖАТИЯ (сжимая газы, чтобы получить максимальную отдачу от взрыва / зажигания). ²¹⁾
Верхняя мертвая точка — это когда поршень находится на ОЧЕНЬ верхней точке своего хода, в центре своей рабочей зоны, и обычно обозначается как значение ВМТ хода СЖАТИЯ (с закрытыми клапанами и сжатой смесью), хотя Поршень также будет в ВМТ на такте выпуска, когда маховик сделает один полный оборот в любом направлении от ВМТ сжатия.²²⁾ Итак, поршень будет в ВМТ дважды за 1 полный оборот кулачков. Время измеряется (и устанавливается) от ВМТ такта сжатия. Посмотрите ниже изображения выемки кулачка на положении ротора ГРМ относительно ВМТ сжатия или см. Дополнительную информацию о поиске ВМТ на такте сжатия в Sportsterpedia.
Spark ADVANCE — это время, через которое, ДО того, как поршень достигнет верхней мертвой точки (все правильное время — ДО ВМТ), загорится свеча зажигания, чтобы начать горение смеси. Чем быстрее двигатель вращается, тем раньше вам нужно начать зажигание (оно должно быть более совершенным), чтобы сила расширяющихся газов начинала давить на поршень, как только он начинает двигаться вниз, и давила столько, сколько будет. выгодно.²³⁾
- Зажигайте его слишком рано, и газы начинают давить вниз, поскольку поршень все еще поднимается (искра, стук и т. Д.). ²⁴⁾
- Зажигайте его слишком поздно, и вы теряете много энергии газов, поскольку поршень достигнет дна до того, как газы закончат расширяться. ²⁵⁾

Год	0 ° = TDC Метка времени	20 ° BTDC Adv Метка синхронизации	40 ° BTDC Adv Метка синхронизации	Отверстие синхронизации на двигателе	Примечания
1986-90	Вертикальная линия	Одна точка	Нет	Левая сторона	Прибл.1000 об / мин = 20 ° вперед — Использование таймерного света — Ищите одну точку — 4 точки Trans
1991-95	Вертикальная линия	Одиночная точка	Нет	Правая сторона	Прибл. 1000 об / мин = 20 ° вперед — Использование таймерного света — Ищите одну точку — 5 скоростей трансмиссии
1996-99	Вертикальная линия	Двойные точки	Some-SingleDot	Правая сторона	Прибл. 1000 об / мин = 20 ° вперед — Использование хронометража — ищите двойные точки
2000-03	Вертикальная линия	Двойные точки	Some-SingleDot	Правая сторона	Прибл.1000 об / мин = 20 ° вперед — Использование хронометра — Ищите двойные точки — Маховик запрессовки
Заглушка для синхронизирующего отверстия (HD P / N 720) может быть снята с помощью шестигранного ключа на 3/8 дюйма — она имеет резьбу 5 / 8-18
Некоторые маховики 1996-2003 гг. Имеют одну точку для обозначения ВМТ 40 °, когда частота вращения двигателя составляет ~ 3500 об / мин.
2004-позже	Нет отверстий для синхронизации или меток синхронизации на маховике — Базовая синхронизация устанавливается в программируемом модуле управления двигателем с помощью датчика CKP на зубцах маховика

Все модели в период с 1986 по 1997 год использовали подвижную пластину датчика кулачка с модулем зажигания, расположенным в другом месте.Модель 1200S продолжала использовать эту конфигурацию с 1998-2003 гг. Но в 1998 году, за исключением моделей 1200S, модуль зажигания был встроен в пластину датчика кулачка. Комбинированная пластина датчика ICM / кулачка (также известная как Nosecone Ignition) обеспечивала динамическую синхронизацию (работа двигателя — движущаяся пластина) так же, как и раньше, а также позволяла статическую синхронизацию (двигатель не работает).

Отверстие ГРМ (в кожухе двигателя) располагалось с 1986 по 1990 год на левой стороне двигателя, а с 1991 по 2003 год на правой стороне двигателя.В 2004 году, с появлением датчика CKP для измерения времени, носовая полость была пустой, и для регулировки времени потребовалось программировать новый модуль управления двигателем с помощью компьютера. На моделях 2004 года выпуска и позже нет отверстия ГРМ.

Подвижная пластина (отдельная или интегрированная версия) используется для установки базовой синхронизации для кривых опережения ICM. Так как на самой пластине нет отмеченной ВМТ или положения опережения опережения, установочная пластина будет установлена при просмотре меток опережения маховика на работающем двигателе.Правильный выбор времени всегда устанавливается на такте сжатия переднего цилиндра (оба клапана закрыты).

Метки синхронизации на маховике можно увидеть через отверстие для синхронизации, которое расположено с левой или правой стороны двигателя, на картере чуть ниже цилиндров. Заглушку отверстия ГРМ можно снять с помощью шестигранного ключа на 3/8 дюйма. Удаление заглушки временного отверстия позволяет найти временные метки, заглянув в отверстие. Используйте заглушку прозрачного механизма газораспределения при динамической настройке таймера, когда на заглушке мигает индикатор синхронизации, чтобы выделить метки на маховике.

Статическая синхронизация для моделей 1998-2003 гг. (Не S)
Важно: при настройке статической синхронизации убедитесь, что вы находитесь на такте сжатия переднего цилиндра. Когда вы вращаете двигатель (как показано ниже), убедитесь, что вы чувствуете, что давление в отверстии свечи зажигания переднего цилиндра нарастает по мере того, как вы поворачиваете двигатель к отметке ВМТ. Проверяйте двигатель так часто, как это необходимо, чтобы гарантировать, что вы находитесь на такте сжатия переднего цилиндра.

Блок зажигания Nosecone (98-03 not-S) может быть статически синхронизирован с (без работающего двигателя) с помощью встроенного светодиода.Процедура состоит в том, чтобы вручную повернуть двигатель (велосипед на подъемнике, 5-я передача, повернуть заднее колесо, чтобы вращать двигатель), чтобы установить двигатель в ВМТ (такт сжатия переднего цилиндра), используя отверстие для синхронизации, чтобы найти и отцентрировать вертикальную линию. Затем слегка поверните пластину датчика ICM / Cam по часовой стрелке и против часовой стрелки, чтобы найти точное место, где свет переключается между включением и выключением — Зафиксируйте пластину. ²⁶⁾ Таким образом, модуль зажигания синхронизируется с двигателем (ВМТ), так что он может эффективно рассчитать надлежащее время зажигания свечи зажигания ДО ВМТ.

Статическая синхронизация Sport Model 1998-2003 гг.
Важно: при настройке статической синхронизации убедитесь, что вы находитесь на такте сжатия переднего цилиндра. Когда вы вращаете двигатель (как показано ниже), убедитесь, что вы чувствуете, что давление в отверстии свечи зажигания переднего цилиндра нарастает по мере того, как вы поворачиваете двигатель к отметке ВМТ. Проверяйте двигатель так часто, как это необходимо, чтобы гарантировать, что вы находитесь на такте сжатия переднего цилиндра.

При включенной трансмиссии на 5-й передаче и снятой заглушке отверстия для газораспределения поверните заднюю шину, чтобы вращать двигатель, пока метка ВМТ не окажется в центре отверстия.Отметка ВМТ — это вертикальная черта. Это должно быть на такте сжатия переднего цилиндра.
Подключите ЧЕРНЫЙ щуп мультиметра (установленный на шкале 20 В постоянного тока) к надежному заземлению (Batt Neg, Frame и т. Д. Или к контакту 8 серого разъема ECM). Подсоедините КРАСНЫЙ датчик к серому разъему контроллера ЭСУД, контакт 3, ЗЕЛЕНО-белый провод. На этот вывод поступает сигнал от датчика положения кулачка (CPS). (Примечание: руководство по обслуживанию ’98 неправильно определяет контакт 1 как этот сигнал — не контролируйте контакт 1, который является источником питания датчика.)
Снимите крышку носовой части, где расположена пластина CPS. Важно: нанесите контрольную метку на пластину и на боковую стенку носовой части.
Ослабьте оба высоких крепежных винта на пластине CPS и немного поверните пластину против часовой стрелки.
Теперь полностью включите переключатель, установите переключатель RUN / STOP в положение RUN и посмотрите на мультиметр. В это время он должен показывать> 4В. Если нет, поверните пластину еще немного против часовой стрелки, пока счетчик не покажет> 4 В постоянного тока.
Теперь очень медленно поверните пластину CPS по часовой стрелке, пока счетчик не покажет <1 В постоянного тока. Это точка статического времени для ВМТ. Убедившись, что вы точно находитесь на переходе между> 4 В и <1 В, закрепите высокие монтажные винты, чтобы закрепить пластину CPS в этом положении.
Выключите клавишный переключатель, снимите измеритель и закройте носовую часть.

Установка динамической синхронизации
Чтобы установить синхронизацию динамически , при работающем двигателе, сначала снимите заглушку синхронизации и установите заглушку смотрового отверстия для очистки отверстия синхронизации (она НЕ ДОЛЖНА касаться маховика, но должна быть как можно ближе) .Подсоедините зажим индуктивного индикатора времени срабатывания датчика (с питанием от аккумулятора) к проводу передней свечи зажигания. Это позволит вам «стрелять светом» в / через разъем Clear Viewer. Затем запустите двигатель, установите обороты холостого хода на 1000 об / мин и выстрелите светом в отверстие ГРМ. Переместите синхронизирующую пластину так, чтобы временная метка на 20 ° показывалась в центре временного отверстия.

Перемещение пластины датчика кулачка по часовой стрелке (по часовой стрелке) увеличивает продвижение до ВМТ.Перемещение пластины против часовой стрелки (CCW) замедлит (или уменьшит) продвижение до ВМТ. ОБРАТИТЕ ВНИМАНИЕ, что каждая метка синхронизации на пластине (от длинной к короткой) соответствует изменению угла опережения зажигания на 5 °. Переместите пластину ОЧЕНЬ МАЛЕНЬКАЯ , чтобы внести изменения. ²⁷⁾

Пластину датчика кулачка можно немного повернуть, чтобы синхронизирующая метка оказалась в центре временного отверстия. Вы также можете перемещать пластину, чтобы изменить базовую синхронизацию (таким образом, перемещая всю кривую вверх или вниз в диапазоне оборотов в минуту), установив синхронизацию (при 1000 оборотов в минуту) на несколько градусов больше или меньше указанного (20 ° BTDC) опережения. отметка времени.Вы должны увидеть, как временная метка перемещается к правому краю отверстия (более продвинутое) или левому краю отверстия (менее продвинутое). Вы можете обнаружить, что индикатор времени с функцией обратного набора позволяет вам установить конкретную альтернативную настройку времени, но у некоторых из этих индикаторов есть проблемы с работой с нечетными сигналами синхронизации от двигателя с двумя искрами под углом 45 °.

Увеличение скорости увеличит вероятность звона при горячем двигателе и / или при резком ускорении. Не рекомендуется сдвигать хронометраж (от 20 ° до ВМТ) более чем на 10 ° в любом направлении.Это всего две галочки!

Дополнительная информация здесь: http://xlforum.net/forums/showthread.php?threadid=2008019

Для хода сжатия переднего цилиндра: ²⁸⁾

Этот веб-сайт использует файлы cookie для анализа посещаемости. Используя веб-сайт, вы соглашаетесь с хранением файлов cookie на вашем компьютере.OKПодробнее

Лучшее электронное зажигание — отличные предложения на электронное зажигание от глобальных продавцов электронного зажигания

Отличные новости !!! Вы попали в нужное место для электронного зажигания.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта электронная система зажигания должна в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили электронное зажигание на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в электронном зажигании и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ignition electronic по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

electronic ignition — англо-французский словарь

^en Электронное устройство управления зажиганием с двумя свечами зажигания на камеру сгорания

патент-wipo ^fr Il précise que cette technologie a été creatée au Canada, à l’Office national du film, et que pendant un определенных temps le Canada istait considéré à l’échelle internationalecom un avant-gardiste dans ce domaine.

^ru Электронное зажигание, компьютерные микросхемы, забудьте об этом.

OpenSubtitles2018.v3 ^от Отчет о моделировании работы по моделированию консалтинговых консультаций по вопросам институтов на предварительном этапе создания комитета по работе с кандидатом в члены комитета по работе с участниками stabilité au Cours de périodes fixes.

^en Электронные системы зажигания для транспортных средств

tmClass ^fr total des actifs

^en Электронная система зажигания для двигателей внутреннего сгорания

патент-wipo ^от Walders, администратор, сотрудничающий с Национальным статистическим институтом à la date du # novembre

^en Электронные устройства зажигания для транспортных средств

tmClass ^fr Bonjour, madame

^en Электронное зажигание

UN-2 ^fr Date et leu de la prochaine réunion La prochaine réunion du consil d’administration se tiendra le 17 июнь 2004 г. в Оттава, Онтарио.

^ru Все чаще электронные системы зажигания и слежения «CarLog» устанавливаются на транспортных средствах миссий.

MultiUn ^от Nous sommes tous socients que la fonte des glaces dans l’Arctique, создают серьезную угрозу для выживания cette espèce.

^en Электронные и электрические разъемы и сигналы, специально адаптированные для использования в подвесных двигателях, за исключением электронного зажигания

tmClass ^fr T ‘as déjà perdu combien?

^en Электронная цепь зажигания для масляных горелок

патент-wipo ^fr Écoutez, on est là pour vous aider à arrêter Owen Savage en minimisant le nombre de pertes humaines

^en Электронное оборудование для зажигания, регулирования и контроля, а также аппаратура управления , светодиоды (светодиоды)

tmClass ^fr Un tiers des États members members des Nations Unies sont des pays européens or latino-américains.

^ru Все чаще на транспортных средствах миссий устанавливаются электронные системы зажигания и слежения «CarLog».

UN-2 ^от Обращение к предварительному сеансу об утверждении

^en В моделях, выпущенных после 1979 года, используются электронные системы зажигания.

WikiMatrix ^от Европейская комиссия (Европейская комиссия), соответствие требованиям, соответствие статье №, параграф №, базовое регулирование, создание условий для возмещения ущерба Sur les import de biodiesel original des États-Unis d’Amérique

^en Бесперебойное электронное зажигание и автоматическая декомпрессия обеспечивают плавный и легкий запуск всей линейки газонокосилок Honda.

Common crawl ^fr Objet: Négociations d’adhésion avec la Croatie

^en Электронные регуляторы розжига и газовые регулирующие клапаны, продаваемые как единое целое для управления газовым аппаратом

tmClass ^fr Le crédit disponible d’un member au titre des Accords Généraux d’Emprunt является восстановленным в соответствии с условиями официального соглашения о монтировании в соответствии с требованиями соглашения Généraux d’Emprunt dépasse son crédit disponible au titre des Nouveaux Accords d’Emprunt

^en дизельное топливо / обычное зажигание

или электронное зажигание

fr On a Assez d ‘argent

^en Электронные устройства зажигания и контроллеры

tmClass ^fr Назначение: a) помощник по экспериментальному использованию горючего газа в Натанзе; b) concourt au program nucléaire iranien

^en Система зажигания: дизельное / обычное или электронное зажигание (1)

EurLex-2 ^fr Модификатор по запросу

^en Электронные контроллеры зажигания для использования в газовых аппаратах

tmClass ^fr Qu ‘on n’ aucun moyen de savoir qui sont les Cylons parmi nous?

^en Электронные системы зажигания

tmClass ^fr E — # / # (PL) posée par Konrad Szymański (UEN) à la Commission (# février

^en Электронные анализаторы зажигания

tmClass ^fr J ‘ai reçu une lettre l ‘autre jour

^en Электронная система зажигания для эндотермического двигателя

Patents-wipo ^fr En plus de faire la preuve que les aéronefs indiqués peuvent voler en tout sécurité en originance et à destination des aéroports investments, les soumissionnaires Avoir, lors du dépôt de l’offre, l’autorisation Requise de l’autorité réglementaire заинтересованный для эксплуатации всех аспектов троичных связей

^en Типичное вспомогательное оборудование включает карбюраторы с простым электронным зажиганием.

Последний вздох: как и зачем устанавливали электронное управление на карбюраторы

Почему инжектор сменил карбюратор?

Карбюратор уходит, но не сдается

Сфера автоэнтузиастов

Инжектор как донор для карбюратора

Мастер Винтик. Всё своими руками!Усовершенствованная электронная система зажигания автомобиля.

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ

П О П У Л Я Р Н О Е:

…или прозрачность фары за 20 минут!

Регулировка системы зажигания своими руками

Назначение и преимущества электронной конструкции

Особенности различных типов систем

Устройство электронного типа

Работа электронного зажигания

Рекомендации

Контактно-транзисторная

Установка системы на ВАЗ 2106-2107

Подробное руководство по настройке зажигания

Инструменты и материалы

Этапы

Устройство бесконтактной системы зажигания

Контактная система зажигания

Установка электронного зажигания на авто

Готовим запасные части

Порядок проведения монтажных работ

Электронное Зажигание на МТ Автор топика Dharendra

Бесконтактная система

Как правильно выставить 12 вольтовую систему зажигания мотоцикла Днепра-11 Виталий Автор топика Юрий

Неисправности бесконтактного зажигания

Система зажигания. Виды и устройство

Зажигание контактного типа.

Система бесконтактного завода

Как работает электронное зажигание? (с иллюстрациями)

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ ▷ Русский перевод

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ НА РУССКОМ ЯЗЫКЕ

Примеры использования электронного зажигания в предложение и их переводы

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ ▷ Французский перевод

ЭЛЕКТРОННОЕ ЗАЖИГАНИЕ НА ФРАНЦУЗСКОМ ЯЗЫКЕ

Примеры использования электронного зажигания в предложение и их переводы

EVO: Управление двигателем — Sportsterpedia

Дополнительные документы

Электронные системы зажигания

Синхронизация искры одиночного зажигания (2004 г. и позже)

Конструкция катушки зажигания

— Технические характеристики и проверки

Испытание катушки зажигания

Катушки с ручным запуском для проверки искры

Ручной запуск модуля управления зажиганием для проверки искры

Свечи зажигания

VOES — Электрический выключатель с вакуумным приводом

Дополнительные документы

Лучшее электронное зажигание — отличные предложения на электронное зажигание от глобальных продавцов электронного зажигания

electronic ignition — англо-французский словарь

Добавить комментарий Отменить ответ
