Электронный регулятор напряжения: Регулятор напряжения – энциклопедия VashTehnik.ru

2. От чего зависит мощность регулятора:

а) От входного источника тока и от исполнительного органа

б) От размеров потребителя

3. Основные детали прибора, собираемые своими руками:

а) Стабилитрон и диод

б) Симистор и тиристор

4. Для чего нужны регуляторы 0-5 вольт:

а) Питать стабилизированным напряжением микросхемы

б) Ограничивать токопотребление электрических ламп

Ответы.

а,а,б,а.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Как избежать 3 частых ошибок при работе с симистором.

1. Буква, после кодового обозначения симистора говорит о его предельном рабочем напряжении: А – 100В, Б – 200В, В – 300В, Г – 400В. Поэтому не стоит брать прибор с буквой А и Б для регулировки 0-220 вольт — такой симистор выйдет из строя.
2. Симистор как и любой другой полупроводниковый прибор сильно нагревается при работе, следует рассмотреть вариант установки радиатора или активной системы охлаждения.
3. При использовании симистора в цепях нагрузок с большим потреблением тока, необходимо четко подбирать прибор под заявленную цель. Например, люстра, в которой установлено 5 лампочек по 100 ватт каждая будет потреблять суммарно ток величиной 2 ампера. Выбирая по каталогу необходимо смотреть на максимальный рабочий ток прибора. Так симистор МАС97А6 рассчитан всего на 0,4 ампера и не выдержит такой нагрузки, а МАС228А8 способен пропустить до 8 А и подойдет для этой нагрузки.

3 Основных момента при изготовлении мощного РН и тока своими руками

Прибор управляет нагрузкой до 3000 ватт. Построен он на использовании мощного симистора, а затвором или ключом его управляет динистор.

Динистор – это тоже, что и симистор, только без управляющего вывода. Если симистор открывается и начинает пропускать через себя ток, когда на его базе возникает управляющее напряжение и остается открытым пока оно не пропадет, то динистор откроется, если между его анодом и катодом появится разность потенциалов выше барьера открытия. Он будет оставаться незапертым, пока между электродами не упадет ток ниже уровня запирания.

Как только на управляющий электрод попадет положительный потенциал, он откроется и пропустит переменный ток, и чем сильнее будет этот сигнал, тем выше будет напряжение между его выводами, а значит и на нагрузке. Что бы регулировать степень открытия используется цепь развязки, состоящая из динистора VS1 и резисторов R3 и R4. Эта цепь устанавливает предельный ток на ключе симистора, а конденсаторы сглаживают пульсации на входном сигнале.

2 основных принципа при изготовлении РН 0-5 вольт

1. Для преобразования входного высокого потенциала в низкий постоянный используют специальные микросхемы серии LM.
2. Питание микросхем производится только постоянным током.

Рассмотрим эти принципы подробнее и разберем типовую схему регулятора.

Микросхемы серии LM предназначены для понижения высокого постоянного напряжения до низких значений. Для этого в корпусе прибора имеется 3 вывода:

• Первый вывод – входной сигнал.
• Второй вывод – выходной сигнал.
• Третий вывод – управляющий электрод.

Принцип работы прибора очень прост – входное высокое напряжение положительной величины, поступает на входной выход и затем преобразуется внутри микросхемы. Степень трансформации будет зависеть от силы и величины сигнала на управляющей «ножке». В соответствии с задающим импульсом на выходе будет создаваться положительное напряжение от 0 вольт до предельного для данной серии.

Входное напряжение, величиной не выше 28 вольт и обязательно выпрямленное подается на схему. Взять его можно с вторичной обмотки силового трансформатора или с регулятора, работающего с высоким напряжением. После этого положительный потенциал поступает на вывод микросхемы 3. Конденсатор С1 сглаживает пульсацию входного сигнала. Переменный резистор R1 величиной 5000 ом задает выходной сигнал. Чем выше ток, который он пропускает через себя, тем выше больше открывается микросхема. Выходное напряжение 0-5 вольт снимается с выхода 2 и через сглаживающий конденсатор С2 попадает на нагрузку. Чем выше емкость конденсатор, тем ровнее оно на выходе.

Регулятор напряжения 0 — 220в

Топ 4 стабилизирующие микросхемы 0-5 вольт:

1. КР1157 – отечественная микросхема, с пределом по входному сигналу  до 25 вольт и током нагрузки не выше 0.1 ампер.
2. 142ЕН5А – микросхема с максимальным выходным током 3 ампера, на вход подается не выше 15 вольт.
3. TS7805CZ – прибор с допустимыми токами до 1.5 ампер и повышенным входным напряжением до 40 вольт.
4. L4960 – импульсная микросхема с максимальным током нагрузки до 2.5 А. Входной вольтаж не должен превышать 40 вольт.

РН на 2 транзисторах

Данный вид применяется в схемах особо мощных регуляторов. В этом случае ток на нагрузку также передается через симистор, но управление ключевым выводом происходит через каскад транзисторов. Это реализуется так: переменным резистором регулируется ток, который поступает на базу первого маломощного транзистора, а тот через коллектор-эмиторный переход управляет базой второго мощного транзистора и уже он открывает и закрывает симистор. Это реализует принцип очень плавного управления огромными токами на нагрузке.

Ответы на 4 самых частых вопроса по регуляторам:

1. Какое допустимое отклонение выходного напряжения? Для заводских приборов крупных фирм, отклонение не будет превышать +-5%
2. От чего зависит мощность регулятора? Выходная мощность напрямую зависит от источника питания и от симистора, который коммутирует цепь.
3. Для чего нужны регуляторы 0-5 вольт? Эти приборы чаще всего используют для питания микросхем и различных монтажных плат.
4. Зачем нужен бытовой регулятор 0-220 вольт? Они применяются для плавного включения и выключения бытовых электроприборов.

4 Схемы РН своими руками и схема подключения

Коротко рассмотрим каждую из схем, особенности, преимущества.

Схема 1.

Очень простая схема для подключения и плавной регулировки паяльника. Используется, чтобы предотвратить разгорание и перегрев жала паяльника. В схеме используется мощный симистор, которым управляет цепочка тиристор-переменный резистор.

Схема 2.

Схема основанная на использовании микросхемы фазового регулирования типа 1182ПМ1. Она управляет степенью открытия симистора, который управляет нагрузкой. Применяются для плавного регулирования степени светимости лампочек накаливания.

Схема 3.

Простейшая схема регулирования накалом жала паяльника. Выполнена по очень компактной схеме с использованием легкодоступных компонентов. Управляет нагрузкой один тиристор, степень включения которого регулирует переменный резистор. Также присутствует диод, для защиты от обратного напряжения.

Схема 4.

Схема, предназначенная для управления уровнем освещения в комнате. Может регулировать степень накала лампочки. Выполнена на основе одного тиристора, который управляется диммером. Поворотом ручки резистора, изменяется воздействие на ключевой вывод тиристора, что изменяет его пропускную способность по электрическому току.

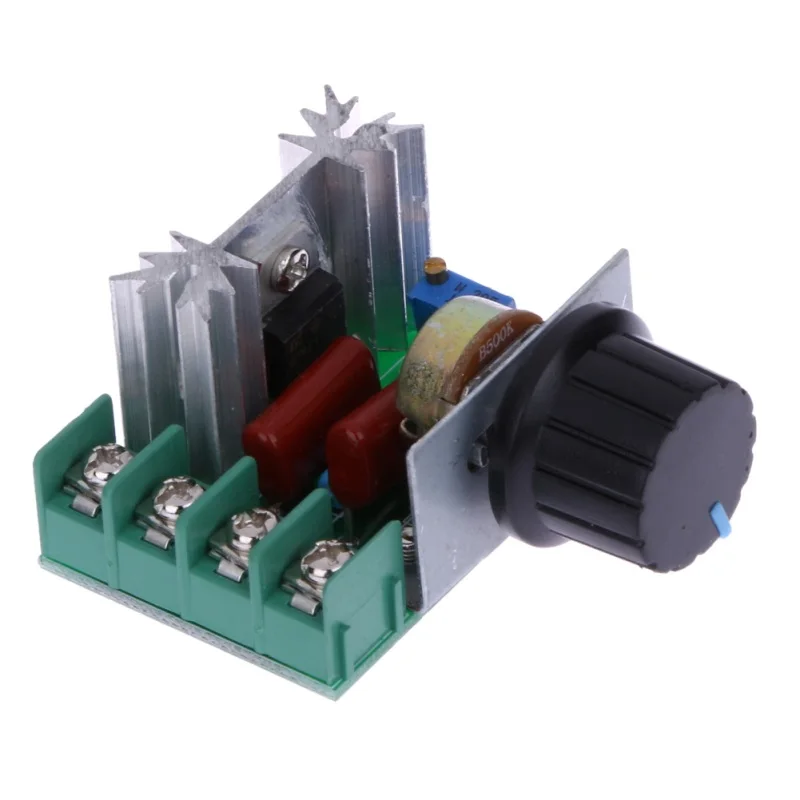

В наше время товары из Китая стали довольно популярной темой, от общей тенденции не отстают и китайские регуляторы напряжения. Рассмотрим самые популярные китайские модели и сравним их основные характеристики.

Название	Мощность	Напряжение стабилизации	Цена	Вес	Стоимость одного ватта
Module ME	4000 Вт	0-220 В	6. 68$	167 г	0.167$
SCR Регулятор	10 000 Вт	0-220 В	12.42$	254 г	0.124$
SCR Регулятор II	5 000 Вт	0-220 В	9.76$	187 г	0.195$
WayGat 4	4 000 Вт	0-220 В	4.68$	122 г	0.097$
Cnikesin	6 000 Вт	0-220 В	11.07$	155 г	0.185$
Great Wall	2 000 Вт	0-220 В	1.59$	87 г	0.080$

Существует возможность выбрать любой регулятор именно под свои требования и необходимости. В среднем один ватт полезной мощности стоит менее 20 центов, и это очень выгодная цена. Но все же, стоит обращать внимание на качество деталей и сборки, для товаров из Китая она по-прежнему остается очень низким.

Подборка тематических выдержек из статей

Основы электроники: регулятор напряжения

Базовая теория: как работает регулятор напряжения?

Регулятор напряжения представляет собой интегральную схему (ИС), которая обеспечивает постоянное фиксированное выходное напряжение независимо от изменения нагрузки или входного напряжения. Это можно сделать разными способами в зависимости от топологии схемы внутри, но для того, чтобы этот проект оставался базовым, мы сосредоточимся в основном на линейном регуляторе. Линейный регулятор напряжения работает, автоматически регулируя сопротивление через контур обратной связи, учитывая изменения как нагрузки, так и входа, при этом выходное напряжение остается постоянным.

В зависимости от применения регулятору напряжения может также потребоваться более пристальное внимание к улучшению других параметров, таких как выходное напряжение пульсаций, переходная характеристика нагрузки, падение напряжения и выходной шум. Такие приложения, как аудиопроекты, более чувствительны к шуму и помехам, поэтому потребуется дополнительная фильтрация, особенно в импульсных стабилизаторах, где пульсации на выходе могут быть значительными. Большую часть информации, включая схемы, можно найти в техническом описании микросхемы регулятора напряжения, с которой вы работаете, в разделе «Примечания по применению».

Проект

Комплект включает:

(1) Печатная плата
(1) Выключатель питания
(1) Гнездо питания постоянного тока 2,1 мм
(1) Электролитический конденсатор 10 мкФ
(1) Монолитический конденсатор 0,1 мкФ
(1) Резистор 1 кОм
(1) Красная мощность светодиодный индикатор
(1) Штыревые разъемы
(1) Руководство пользователя

Вам потребуется:
• Паяльник
• Припой
• Резаки
• Сетевой адаптер 6-18 В (Mean Well GS06U-3PIJ)

1. Резистор и конденсатор 0,1 мкФ:
Снимите ленту и согните выводы резистора, затем вставьте его в положение, обозначенное R1. Припаяйте его с другой стороны и обрежьте лишние выводы. Сделайте то же самое для конденсатора 0,1 мкФ в положении C2. Неважно, как эти детали установлены – они не поляризованы .

2. Регулятор напряжения и цилиндрический разъем:
Припаяйте регулятор напряжения к позиции V-REG. Убедитесь, что сторона вкладки совпадает с жирной линией на символе — назад не получится! Далее обрежьте лишние провода. Установите цилиндрический разъем в положение B1 и припаяйте его на место.

4. Выключатель питания и контакты макетной платы:
Выключатель питания просто устанавливается в положение PWR. С выводами на макетной плате немного сложнее — они идут снизу и их труднее удерживать во время пайки. Аккуратно припаяйте их как можно ровнее вручную или, если вы уверены, вставьте длинную сторону контактов в макетную плату так, чтобы они совпали с отверстиями на печатной плате, затем припаяйте их, пока макетная плата удерживает все на одном уровне.

Если вы планируете переключать полярность питания на шинах, вы можете установить номер детали SWT7 на контактные площадки между контактными площадками. При этом не кладите капли на подушечки. Обратите внимание, что это не рекомендуемая модификация.

Запитайте плату от любого 2,1-мм источника питания постоянного тока с номинальным напряжением 6–18 В — не превышайте максимальное значение 35 В постоянного тока! Регулятор мощности нагревается при напряжении более 12 В (это нормально). Если вы не хотите использовать его на макетной плате, используйте контактные площадки для пайки с маркировкой «+-» на конце, ближайшем к разъему цилиндра, для регулируемой выходной мощности 5 В.

Вопросы для обсуждения

Типы регуляторов напряжения и принцип работы | Статья

СКАЧАТЬ PDF

Получайте ценные ресурсы прямо на свой почтовый ящик – рассылка раз в месяц

Подписаться

Мы ценим вашу конфиденциальность

Как работает регулятор напряжения?

Регулятор напряжения — это схема, которая создает и поддерживает фиксированное выходное напряжение независимо от изменений входного напряжения или условий нагрузки.

Регуляторы напряжения (VR) поддерживают напряжение от источника питания в диапазоне, совместимом с другими электрическими компонентами. Хотя регуляторы напряжения чаще всего используются для преобразования мощности постоянного тока в постоянный, некоторые из них также могут выполнять преобразование мощности переменного тока в переменный или переменный в постоянный. В этой статье речь пойдет о регуляторах напряжения постоянного/постоянного тока.

Типы регуляторов напряжения: линейные и импульсные

Существует два основных типа регуляторов напряжения: линейные и импульсные. Оба типа регулируют напряжение системы, но линейные стабилизаторы работают с низким КПД, а импульсные стабилизаторы — с высоким КПД. В высокоэффективных импульсных стабилизаторах большая часть входной мощности передается на выход без рассеяния.

Линейные регуляторы

В линейном регуляторе напряжения используется активное проходное устройство (такое как BJT или MOSFET), которое управляется операционным усилителем с высоким коэффициентом усиления. Чтобы поддерживать постоянное выходное напряжение, линейный регулятор регулирует сопротивление проходного устройства, сравнивая внутреннее опорное напряжение с дискретизированным выходным напряжением, а затем сводя ошибку к нулю.

Линейные регуляторы представляют собой понижающие преобразователи, поэтому по определению выходное напряжение всегда ниже входного. Однако у этих стабилизаторов есть несколько преимуществ: они, как правило, просты в конструкции, надежны, экономичны и обеспечивают низкий уровень шума, а также низкие пульсации выходного напряжения.

Для работы линейных стабилизаторов, таких как MP2018, требуется только входной и выходной конденсатор (см. рис. 1) . Их простота и надежность делают их интуитивными и простыми устройствами для инженеров, и часто они очень рентабельны.

Рис. 1: Линейный регулятор MP2018

Импульсные регуляторы

Схема импульсного регулятора, как правило, более сложная для проектирования, чем линейный регулятор, и требует выбора номиналов внешних компонентов, настройки контуров управления для обеспечения стабильности и тщательной компоновки схемы.

Импульсные регуляторы могут быть понижающими преобразователями, повышающими преобразователями или их комбинацией, что делает их более универсальными, чем линейные регуляторы.

Преимущества импульсных стабилизаторов заключаются в том, что они очень эффективны, имеют лучшие тепловые характеристики и могут поддерживать более высокие токи и более широкие приложения VIN / VOUT. Они могут достичь более 9Эффективность 5% в зависимости от требований приложения. В отличие от линейных стабилизаторов, для импульсной системы питания могут потребоваться дополнительные внешние компоненты, такие как катушки индуктивности, конденсаторы, полевые транзисторы или резисторы обратной связи. HF920 является примером импульсного стабилизатора, обеспечивающего высокую надежность и эффективное регулирование мощности (см. рис. 2) .

Рис. 2. Импульсный регулятор HF920

Ограничения регуляторов напряжения

Одним из основных недостатков линейных регуляторов является то, что они могут быть неэффективными, поскольку в некоторых случаях рассеивают большое количество энергии. Падение напряжения линейного регулятора сравнимо с падением напряжения на резисторе. Например, при входном напряжении 5 В и выходном напряжении 3 В падение между выводами составляет 2 В, а КПД ограничен 3 В/5 В (60%). Это означает, что линейные регуляторы лучше всего подходят для приложений с более низкими дифференциалами VIN/VOUT.

Важно учитывать предполагаемое рассеивание мощности линейного регулятора при применении, поскольку использование более высоких входных напряжений приводит к высокому рассеиванию мощности, что может привести к перегреву и повреждению компонентов.

Другим ограничением линейных стабилизаторов напряжения является то, что они способны только к понижающему (понижающему) преобразованию, в отличие от импульсных стабилизаторов, которые также обеспечивают повышающее (повышающее) и повышающе-понижающее преобразование.

Импульсные стабилизаторы очень эффективны, но некоторые недостатки включают в себя то, что они, как правило, менее рентабельны, чем линейные регуляторы, больше по размеру, более сложны и могут создавать больше шума, если их внешние компоненты не выбраны тщательно. Шум может быть очень важен для данного приложения, так как шум может влиять на работу и характеристики схемы, а также на характеристики электромагнитных помех.

Топологии импульсных регуляторов: понижающий, повышающий, линейный, LDO и регулируемый

Существуют различные топологии линейных и импульсных регуляторов. Линейные регуляторы часто полагаются на топологии с малым падением напряжения (LDO). Импульсные стабилизаторы бывают трех распространенных топологий: понижающие преобразователи, повышающие преобразователи и повышающе-понижающие преобразователи. Каждая топология описана ниже:

Регуляторы LDO

Одной из популярных топологий для линейных стабилизаторов является регулятор с малым падением напряжения (LDO). Линейные стабилизаторы обычно требуют, чтобы входное напряжение было как минимум на 2 В выше выходного напряжения. Однако регулятор LDO предназначен для работы с очень небольшой разницей напряжения между входными и выходными клеммами, иногда всего 100 мВ.

Понижающие и повышающие преобразователи

Понижающие преобразователи (также называемые понижающими преобразователями) принимают более высокое входное напряжение и производят более низкое выходное напряжение. И наоборот, повышающие преобразователи (также называемые повышающими преобразователями) потребляют более низкое входное напряжение и производят более высокое выходное напряжение.

Понижающе-повышающие преобразователи

Понижающе-повышающий преобразователь представляет собой одноступенчатый преобразователь, который сочетает в себе функции понижающего и повышающего преобразователя для регулирования выходного напряжения в широком диапазоне входных напряжений, которые могут быть больше или меньше выходного Напряжение.

Управление регулятором напряжения

Четыре основных компонента линейного регулятора — проходной транзистор, усилитель ошибки, источник опорного напряжения и резисторная цепь обратной связи. Один из входов усилителя ошибки устанавливается двумя резисторами (R1 и R2) для контроля выходного напряжения в процентах. Другой вход представляет собой стабильное опорное напряжение (VREF). Если дискретизированное выходное напряжение изменяется относительно VREF, усилитель ошибки изменяет сопротивление проходного транзистора для поддержания постоянного выходного напряжения (VOUT).

Для работы линейных регуляторов обычно требуется только внешний входной и выходной конденсатор, что упрощает их реализацию.

С другой стороны, импульсный регулятор требует больше компонентов для создания цепи. Силовой каскад переключается между VIN и землей для создания пакетов заряда для доставки на выход. Подобно линейному регулятору, имеется операционный усилитель, который считывает выходное напряжение постоянного тока из сети обратной связи и сравнивает его с внутренним опорным напряжением. Затем сигнал ошибки усиливается, компенсируется и фильтруется. Этот сигнал используется для модуляции рабочего цикла ШИМ, чтобы вернуть выход в режим регулирования. Например, если ток нагрузки быстро увеличивается и вызывает падение выходного напряжения, контур управления увеличивает рабочий цикл ШИМ, чтобы обеспечить больший заряд нагрузки и вернуть шину в режим регулирования.

Применение линейных и импульсных регуляторов

Линейные регуляторы часто используются в приложениях, которые чувствительны к стоимости, шуму, слабому току или ограниченному пространству. Некоторые примеры включают бытовую электронику, такую ​​как наушники, носимые устройства и устройства Интернета вещей (IoT). Например, в таких приложениях, как слуховой аппарат, может использоваться линейный регулятор, поскольку в них нет переключающего элемента, который может создавать нежелательные шумы и мешать работе устройства.

Кроме того, если разработчики в основном заинтересованы в создании недорогого приложения, им не нужно так беспокоиться о рассеиваемой мощности, и они могут положиться на линейный регулятор.

Импульсные регуляторы выгодны для более общих применений и особенно полезны в приложениях, требующих эффективности и производительности, таких как потребительские, промышленные, корпоративные и автомобильные приложения (см. рис. 3) . Например, если приложение требует большого понижающего решения, лучше подойдет импульсный регулятор, поскольку линейный регулятор может создавать рассеивание высокой мощности, что может повредить другие электрические компоненты.

Рисунок 3: Понижающий регулятор MPQ4430-AEC1

Каковы основные параметры микросхемы регулятора напряжения?

Некоторые из основных параметров, которые следует учитывать при использовании регулятора напряжения, — это входное напряжение, выходное напряжение и выходной ток. Эти параметры используются для определения того, какая топология VR совместима с IC пользователя.

Другие параметры, включая ток покоя, частоту переключения, тепловое сопротивление и напряжение обратной связи, могут иметь значение в зависимости от применения.

Ток покоя важен, когда эффективность в режиме малой нагрузки или в режиме ожидания является приоритетом. При рассмотрении частоты коммутации в качестве параметра максимизация частоты коммутации приводит к меньшим системным решениям.

Кроме того, тепловое сопротивление имеет решающее значение для отвода тепла от устройства и рассеивания его по системе. Если в состав контроллера входит внутренний МОП-транзистор, то все потери (кондуктивные и динамические) рассеиваются в корпусе и должны учитываться при расчете максимальной температуры ИС.

Напряжение обратной связи — еще один важный параметр, который необходимо проверить, поскольку он определяет минимальное выходное напряжение, которое может поддерживать регулятор напряжения. Стандартно смотреть на опорные параметры напряжения. Это ограничивает более низкое выходное напряжение, точность которого влияет на точность регулирования выходного напряжения.

Как правильно выбрать регулятор напряжения

Чтобы правильно выбрать регулятор напряжения, разработчик должен сначала понять его ключевые параметры, такие как V _IN , V _OUT , I _OUT , приоритеты системы (например, эффективность, производительность, стоимость) и любые дополнительные ключевые функции, такие как индикация исправности (PG) или включение управления.

После того как разработчик определил эти требования, используйте таблицу параметрического поиска, чтобы найти лучшее устройство, отвечающее заданным требованиям. Таблица параметрического поиска является ценным инструментом для проектировщиков, поскольку она предлагает различные функции и пакеты, доступные для соответствия требуемым параметрам вашего приложения.

Каждое устройство MPS поставляется с техническим описанием, в котором указано, какие внешние детали необходимы, и как рассчитать их значения для достижения эффективной, стабильной и высокопроизводительной конструкции. Техническое описание можно использовать для расчета значений компонентов, таких как выходная емкость, выходная индуктивность, сопротивление обратной связи и других ключевых компонентов системы. Кроме того, вы можете использовать инструменты моделирования, такие как DC/DC Designer или программное обеспечение MPSmart, обращаться к примечаниям по применению или обращаться к местному FAE с вопросами.

MPS предлагает широкий выбор эффективных, компактных линейных и импульсных регуляторов напряжения, включая семейство HF500-x, семейство MP171x, MP20056, MP28310, MPQ4572-AEC1 и MPQ2013-AEC1.

Ссылки

Глоссарий по электронике

Вы нашли это интересным? Получайте ценные ресурсы прямо на свой почтовый ящик — рассылка раз в месяц!

Технический форум

Получить техническую поддержку

Линейные регуляторы напряжения, электронные регуляторы напряжения, высоковольтные

Показать только в наличии

Основной функцией линейного регулятора напряжения является поддержание стабильного выходного напряжения на электрическом устройстве. Они понижают и регулируют входной уровень высокого напряжения и обычно используются в интегральных схемах.

Электронный регулятор сетевого напряжения гарантирует, что выходное напряжение останется постоянным даже при изменении входного питания или нагрузки. Следовательно, входная нагрузка всегда будет выше, чем выходная. Это также известно как линейное регулирование регулятора напряжения.

Электронные регуляторы напряжения малы и легки на печатной плате, и они, как правило, просты в использовании, для выполнения своей работы требуется очень мало внешних компонентов. Они часто используются в электронном оборудовании, где крайне важно поддерживать стабильное напряжение питания. Они представляют собой трехконтактное устройство, состоящее из входа, выхода и общей клеммы заземления.

Как работают линейные регуляторы напряжения?

Линейный стабилизатор использует транзистор в качестве проходного устройства для поддержания выходного напряжения. Это делается с использованием одной из двух форм: шунта или последовательного регулятора напряжения.

Шунтовой регулятор напряжения обеспечивает путь от напряжения к земле, и эти формы обычно могут только поглощать ток. Они регулярно используются в маломощных схемах из-за их более низкого КПД.

Последовательный стабилизатор напряжения более распространен и обеспечивает путь от напряжения к нагрузке через транзистор для подачи тока. Цель состоит в том, чтобы минимизировать падение напряжения для повышения эффективности, что приводит к очень малой разнице между входным и выходным напряжением. Они называются регуляторами напряжения с малым падением напряжения (LDO) и очень эффективны с точки зрения энергопотребления.

Если разница между входным и выходным напряжением в линейных регуляторах напряжения слишком велика, могут возникнуть проблемы из-за увеличения нагрева.

Опции для линейных регуляторов напряжения

Для вашего линейного регулятора напряжения доступны различные опции, в том числе стабилизаторы с положительным и отрицательным выходом. У нас есть как линейный регулятор отрицательного напряжения, так и варианты положительного выхода.

Как упоминалось выше, регулятор напряжения с малым падением напряжения идеально подходит для эффективного использования энергии. У нас есть три варианта регулятора напряжения LDO, которые можно найти в раскрывающемся меню ниже.

Линейный регулятор напряжения может быть фиксированным или регулируемым. Фиксированный регулятор будет иметь заданное выходное напряжение, а регулируемый можно изменять в пределах установленного диапазона напряжения. Наиболее распространенным из них является регулируемый положительный линейный регулятор, однако мы также предлагаем регулируемый выходной отрицательный регулятор.

Специализированный линейный регулятор высокого напряжения позволяет увеличить входное напряжение в диапазоне до 400–450 В.

Если вам нужна помощь или консультация по линейному регулятору, свяжитесь с нами, и мы будем рады вам помочь.

Технические характеристики

Благодаря продукции от высококачественных производителей, включая ON Semiconductor и NTE Electronics Inc., вы обязательно найдете подходящий линейный стабилизатор напряжения.

Найти лучший продукт не может быть проще. Используйте наши фильтры, чтобы выбрать диапазон входного и выходного напряжения, а также нагрузку и линейное регулирование регулятора напряжения. Для простоты использования в вашей схеме есть два варианта монтажа — поверхностный монтаж и сквозное отверстие — чтобы гарантировать, что вы получите компонент, который наилучшим образом соответствует вашим потребностям.

Свяжитесь с нами

Чтобы получить помощь или совет, просто свяжитесь с нами, и наши специалисты всегда готовы ответить на любые вопросы.

Если вы уже знаете, какой именно продукт вам нужен, наш портал быстрого заказа позволяет вам легко выполнить поиск по складскому номеру или номеру детали и добавить его в корзину.

Не забудьте посетить наш центр консультаций экспертов, где вы найдете все последние отраслевые знания и решения для нужд вашего бизнеса.

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, VO 12V, Regline 13mV

Производитель Деталь №: NTE966

Товарный номер союзника: 70215309

В наличии: 297

+1 1,53 доллара США / шт.

+50 1,44 доллара США / шт.

+100 1,38 доллара США / шт.

+250 1,30 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, VO 5V, Regline 7mV

Производитель Деталь №: NTE960

Allied Stk #: 70215297

В наличии: 198

+1 1,59 доллара США / шт.

+50 1,50 доллара США / шт.

+100 1,44 доллара США / шт.

+250 1,36 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ПО Полупроводник
Одиночный линейный регулятор напряжения 700 мА 5 В 3-контактный TO-220

Производитель Деталь №: MC78M05CTG

Allied Stk #: 70099969

В наличии: 23

+1 0,49 доллара США673 / шт.

+25 0,46549 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, VO 15V, Regline 13mV

Производитель Деталь №: NTE968

Товарный номер союзника: 70215853

В наличии: 28

+1 1,56 доллара США / шт.

+50 1,47 доллара США / шт.

+100 1,41 доллара США / шт.

+250 1,33 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
РЕГУЛЯТОР НАПРЯЖЕНИЯ ПОЛОЖИТЕЛЬНЫЙ 24В ​​IO=1.5A TO-3 КОРПУС

Производитель Деталь №: NTE1924

Товарный номер союзника: 70515260

В наличии: 24

+1 $7,15 / шт.

+10 $6,49 / шт.

+20 $6,37 / шт.

+50 $6,15 / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-3, PD 50 Вт, Regline 0,02%/В

Производитель Деталь №: NTE935

Товарный номер союзника: 70215552

В наличии: 14

+1 21,02 доллара США / шт.

+5 19,34 доллара США / шт.

+10 $18,92 / шт.

+20 $18,29 / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ПО Полупроводник
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-92, VS 40 В, VO 1,2–37 В

Производитель Артикул №: LM317LZG

Товарный номер союзника: 70099595

В наличии: 241

+1 0,57 доллара США / шт.

+10 0,48 доллара США / шт.

+50 0,46 доллара США / шт.

+100 0,45 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ПО Полупроводник
Одиночный линейный регулятор напряжения 700 мА 12 В 3-контактный TO-220

Произв. Деталь №: MC78M12CTG

Товарный номер союзника: 70099971

В наличии: 10

+1 0,45595 долларов США / шт.

+25 0,42727 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
ИК-ПОС ВР 24В 1А

Произв. Деталь №: NTE972

Товарный номер союзника: 70215320

В наличии: 16

+1 1,60 доллара США / шт.

+50 1,52 доллара США / шт.

+100 1,46 доллара США / шт.

+250 1,37 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ОН Полупроводник
LM2575T-5G Понижающий импульсный регулятор 1 А, 4,75–5,25 В, 5-контактный TO-220

Производитель Деталь №: LM2575T-5G

Товарный номер союзника: 70339706

В наличии: 0

+1 3,02 доллара США / шт.

+10 2,86 доллара США / шт.

+100 2,73 доллара США / шт.

+500 2,59 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-3, VO 12V, Regline 4mV

Производитель № по каталогу: NTE1914

Товарный номер союзника: 70215098

В наличии: 4

+1 $8,52 / шт.

+50 $8,10 / шт.

+100 $7,76 / шт.

+250 $7,32 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, PD 20 Вт, VO 37 В

Производитель Деталь №: NTE956

Allied Stk №: 70215851

В наличии: 21

+1 2,33 доллара США / шт.

+50 2,22 доллара США / шт.

+100 2,12 доллара США / шт.

+250 $2.00 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
IC-NEG ВР 15В 1А

Производитель Деталь №: NTE969

Товарный номер союзника: 70215951

В наличии: 7

+1 1,46 доллара США / шт.

+50 1,39 доллара США / шт.

+100 1,33 доллара США / шт.

+250 1,25 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, линейный, выход отрицательного напряжения, TO-220, VO -12V

Производитель Деталь №: NTE967

Allied Stk №: 70215311

В наличии: 0

1 1,54 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ПО Полупроводник
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, VS 40VDC, IS 3.6mA

Производитель Артикул №: MC7824BTG

Товарный номер союзника: 70100561

В наличии: 5

+1 0,37302 доллара США / шт.

+25 0,35463 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Диоды Inc
Регулятор, 5В, 50мА, SOT23, ZMR500FTA

Производитель Артикул №: ZMR500FTA

Товарный номер союзника: 70438639

В наличии: 70
Минимальное количество: 50
Мульти: 10

50 0,53 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
РЕГУЛЯТОР НАПРЯЖЕНИЯ ПОЛОЖИТЕЛЬНЫЙ 10V IO=1A TO-220 CASE

Производитель Деталь №: NTE1932

Товарный номер союзника: 70214917

В наличии: 0

+1 4,46 доллара США / шт.

+50 4,37 доллара США / шт.

+100 4,24 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
IC-POS ВР 6V 1A

Производитель Деталь №: NTE962

Allied Stk #: 70215662

В наличии: 0

1 4,07 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-3, PD 50 Вт, VO 12 В, IO 10 мА

Производитель Деталь №: NTE933

Товарный номер союзника: 70215993

В наличии: 0

+1 $56,78 / шт.

+50 $53,94 / шт.

+100 $51,68 / шт.

+250 $48,83 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Диоды Inc
Регулятор напряжения 3.3В 0.2А SOT223

Производитель Артикул №: ZSR330GTA

Товарный номер союзника: 70438658

В наличии: 0

+1 1,22 доллара США / шт.

+25 1,16 доллара США / шт.

+50 1,01 доллара США / шт.

+100 0,90 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Показано 20 из 380 результатов

Регуляторы напряжения, схема регулятора напряжения, линейный регулятор напряжения

Показать только в наличии

Успешно стабилизируйте цепь с помощью высококачественного регулятора напряжения. Это неотъемлемая часть большинства повседневных продуктов и систем, использующих электрическую цепь. На самом деле в большинстве случаев необходимо несколько таких регуляторов напряжения.

Если вы ищете определенный регулятор напряжения 5 В или 12 В или вам нужен автоматический регулятор напряжения для работы, над которой вы работаете, просмотрите ассортимент здесь, на сайте Allied Electronics. У нас есть продукция от ведущих производителей отрасли, и каждый регулятор изготовлен в соответствии с высочайшими стандартами.

Читайте дальше, чтобы узнать больше о регуляторах напряжения и их использовании.

Что такое регулятор напряжения?

Регулятор напряжения представляет собой интегральную схему (ИС), которая используется для создания и поддержания постоянного выходного напряжения. Они делают это, беря входное напряжение и преобразовывая его в фиксированное выходное напряжение. Это выходное напряжение остается постоянным независимо от любых изменений, которые вносятся во входные параметры или условия нагрузки. Это означает, что регулятор будет поддерживать выход, на котором он установлен.

Регуляторы напряжения используются по двум причинам. Первый заключается в регулировании или, в некоторых случаях, изменении выходного напряжения в цепи. Во-вторых, поддерживать постоянное выходное напряжение при требуемом токе.

Как работают регуляторы напряжения?

Для поддержания выходного напряжения регуляторы сравнивают это выходное напряжение с точным эталонным напряжением. Это сравнение используется для настройки пропускного устройства, которое управляет и поддерживает объем вывода. Этот процесс контролирует и поддерживает напряжение, проходящее через цепь в точках, где расположены регуляторы напряжения.

Зная, какое входное и выходное напряжение вам нужно, вы сможете решить, какой тип регулятора вам нужен. Это либо понижающие стабилизаторы, выходное напряжение которых ниже входного, либо повышающие, когда выходное напряжение выше входного.

Наиболее распространенным типом регулятора напряжения является понижающий, то есть требующий, чтобы выходное напряжение было меньше входного. Например, если ваш регулятор напряжения на входе 12 В, а на выходе 5 В, ваш регулятор напряжения является типичной установкой.

Какие существуют типы регуляторов напряжения?

Существует два типа регуляторов напряжения, о которых следует знать:

• Линейные регуляторы напряжения

Они идеально подходят для тех, кто хочет понизить напряжение. Они являются экономичным вариантом, но при этом бесшумны, что делает их популярным выбором.

• Импульсные стабилизаторы

Они используются для повышения и понижения напряжения и обеспечивают высокую энергоэффективность, поэтому они широко распространены среди тех, кто работает с усовершенствованными схемами.

Где используются регуляторы напряжения?

Если питание не может быть подано от напряжения батареи или внешнего адаптера переменного/постоянного тока, необходимы регуляторы напряжения. Они являются ключевым компонентом электрических цепей, которым требуется определенное входное и выходное напряжение. Входное и выходное напряжение, а также выходной ток являются ключевыми параметрами при выборе регулятора напряжения.

Они используются во многих повседневных приложениях, а также в промышленных условиях. Их можно найти в компьютерах, зарядных устройствах и автомобильных приложениях, как правило, в автомобильном генераторе. В более промышленных масштабах регуляторы напряжения используются на электростанциях в ситуациях, когда схема управляет выходной мощностью установки.

Почему для регуляторов напряжения выбирают Allied Electronics?

Allied Electronics предлагает широкий выбор регуляторов напряжения, предназначенных для стабилизации цепи. Вы обнаружите, что мы являемся ведущим авторизованным дистрибьютором в Северной Америке и предлагаем продукцию известных производителей, включая Microchip Technology Inc., ON Semiconductor и NTE Electronics.

Если у вас возникнут вопросы, наша команда всегда готова помочь. Свяжитесь с нами, и мы расскажем вам о продуктах. Вы также можете получить совет в нашем экспертном центре контента.

Контроллеры широтно-импульсной модуляции

(60 результатов)

Импульсные регуляторы напряжения

(144 результатов)

Линейные регуляторы напряжения

(380 результатов)

Регуляторы с малым падением напряжения

(1597 результатов)

Источники опорного напряжения

(78 результатов)

Вы можете сравнивать не более 5 предметов.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, VO 12V, Regline 13mV

Производитель Деталь №: NTE966

Товарный номер союзника: 70215309

В наличии: 297

+1 1,53 доллара США / шт.

+50 1,44 доллара США / шт.

+100 1,38 доллара США / шт.

+250 1,30 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, VO 5V, Regline 7mV

Производитель Деталь №: NTE960

Allied Stk #: 70215297

В наличии: 198

+1 1,59 доллара США / шт.

+50 1,50 доллара США / шт.

+100 1,44 доллара США / шт.

+250 1,36 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ПО Полупроводник
Одиночный линейный регулятор напряжения 700 мА 5 В 3-контактный TO-220

Производитель Деталь №: MC78M05CTG

Allied Stk №: 70099969

В наличии: 23

+1 0,49673 $ / шт.

+25 0,46549 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, VO 15V, Regline 13mV

Произв. Деталь №: NTE968

Товарный номер союзника: 70215853

В наличии: 28

+1 1,56 доллара США / шт.

+50 1,47 доллара США / шт.

+100 1,41 доллара США / шт.

+250 1,33 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
РЕГУЛЯТОР НАПРЯЖЕНИЯ ПОЛОЖИТЕЛЬНЫЙ 24В ​​IO=1.5A TO-3 КОРПУС

Производитель Деталь №: NTE1924

Товарный номер союзника: 70515260

В наличии: 24

+1 $7,15 / шт.

+10 $6,49 / шт.

+20 $6,37 / шт.

+50 $6,15 / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-3, PD 50 Вт, Regline 0,02%/В

Производитель Деталь №: NTE935

Товарный номер союзника: 70215552

В наличии: 14

+1 21,02 доллара США / шт.

+5 19,34 доллара США / шт.

+10 $18,92 / шт.

+20 $18,29 / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ПО Полупроводник
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-92, VS 40 В, VO 1,2–37 В

Производитель Деталь №: LM317LZG

Allied Stk #: 70099595

В наличии: 241

+1 0,57 доллара США / шт.

+10 0,48 доллара США / шт.

+50 0,46 доллара США / шт.

+100 0,45 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ОН Полупроводник
Одиночный линейный регулятор напряжения 700 мА 12 В 3-контактный TO-220

Производитель Деталь №: MC78M12CTG

Товарный номер союзника: 70099971

В наличии: 10

+1 0,45595 долларов США / шт.

+25 0,42727 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Микрочип Текнолоджи Инк.
Опорное напряжение серии Microchip 2,5 В 1% 7 В макс. 3-контактный ТО-92

Производитель Деталь №: MCP1525-I/TO

Allied Stk #: 70045389

В наличии: 293
При заказе: 2000 г.

+1 2,91 доллара США / шт.

+10 2,41 доллара США / шт.

+25 2,02 доллара США / шт.

+100 1,75 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Микрочип Технология Инк.
Pwr Sply Func, регулятор напряжения, LDO, SOT-89, PD 1,635 Вт, VO 5V, Regline +/-0,75%/В

Производитель Деталь №: MCP1700T-5002E/MB

Allied Stk #: 70045393

В наличии: 482

+1 0,90 доллара США / шт.

+10 0,87 доллара США / шт.

+25 0,84 доллара США / шт.

+100 0,79 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
ИК-ПОС ВР 24В 1А

Производитель Деталь №: NTE972

Товарный номер союзника: 70215320

В наличии: 16

+1 1,60 доллара США / шт.

+50 1,52 доллара США / шт.

+100 1,46 доллара США / шт.

+250 1,37 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

ПО Полупроводник
LM2575T-5G Понижающий импульсный регулятор 1 А, 4,75–5,25 В, 5-контактный TO-220

Производитель Деталь №: LM2575T-5G

Товарный номер союзника: 70339706

В наличии: 0

+1 3,02 доллара США / шт.

+10 2,86 доллара США / шт.

+100 2,73 доллара США / шт.

+500 2,59 доллара США / шт.

больше

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Диоды Inc
1,35 А 3,3 В LDO Рег. Ограничение тока SOT223

Производитель Деталь №: AZ1117CH-3.3TRG1

Allied Stk #: 70551070

В наличии: 0

+1 0,14749 $ / шт.

+250 0,14046 $ / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-3, VO 12V, Regline 4mV

Производитель № по каталогу: NTE1914

Товарный номер союзника: 70215098

В наличии: 4

+1 $8,52 / шт.

+50 $8,10 / шт.

+100 $7,76 / шт.

+250 $7,32 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Микрочип Технология Инк.
Pwr Sply Func, регулятор напряжения, LDO, TO-92, PD 644 мВт, VO 3,3 В, Regline +/-0,75%/В

Производитель Деталь №: MCP1700-3302E/TO

Allied Stk #: 70046116

В наличии: 1928 г.

+1 1,02 доллара США / шт.

+10 0,88 доллара США / шт.

+25 0,83 доллара США / шт.

+100 0,81 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Микрочип Технология Инк.
Pwr Sply Func, регулятор напряжения, LDO, TO-220, IS 80 мкА, PD 508 мВт, VO 3,3 В, Vn 260 нВ/мкГц

Производитель Деталь №: TC1262-3.3VAB

Allied Stk #: 70046520

В наличии: 570

+1 2,14 доллара США / шт.

+10 1,92 доллара США / шт.

+25 1,64 доллара США / шт.

+100 1,54 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, выход положительного напряжения, TO-220, PD 20 Вт, VO 37 В

Производитель № по каталогу: NTE956

Товарный номер союзника: 70215851

В наличии: 21

+1 2,33 доллара США / шт.

+50 2,22 доллара США / шт.

+100 2,12 доллара США / шт.

+250 $2.00 / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
IC-NEG ВР 15В 1А

Производитель Деталь №: NTE969

Товарный номер союзника: 70215951

В наличии: 7

+1 1,46 доллара США / шт.

+50 1,39 доллара США / шт.

+100 1,33 доллара США / шт.

+250 1,25 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

Микрочип Технология Инк.
Ic, линейный регулятор, макс. Вход, 6 В, Выход, 3,3 В, 1000 мА, точность, 0,5%, Sot223-3

Производитель Деталь №: MCP1826S-3302E/DB

Allied Stk #: 70048315

В наличии: 0

+1 1,61 доллара США / шт.

+10 1,33 доллара США / шт.

+25 1,24 доллара США / шт.

+100 1,20 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Вы можете сравнить не более 5 товаров.

NTE Electronics, Inc.
Pwr Sply Func, регулятор напряжения, линейный, выход отрицательного напряжения, TO-220, VO -12V

Производитель Деталь №: NTE967

Allied Stk №: 70215311

В наличии: 0

1 1,54 доллара США / шт.

ДОБАВИТЬ В КОРЗИНУ ОБНОВИТЬ КОРЗИНУ

0 сейчас в корзине

Ошибка при обновлении корзины

Показано 20 из 2259 результатов

Как работают регуляторы напряжения, различные типы и области применения

Как работают регуляторы напряжения – пошаговое объяснение

Что такое регулятор напряжения постоянное выходное напряжение. Он обеспечивает желаемое выходное напряжение независимо от любого изменения входного напряжения или условий нагрузки. Электронные схемы зависят от регуляторов напряжения, поскольку им требуется стабильное напряжение, чтобы избежать повреждения.



Как это работает?

В регуляторе напряжения используется принцип системы управления с обратной связью. Он основан на контурах управления с отрицательной обратной связью.





Как видите, сигнал опорного напряжения подается на схему компаратора вместе с сигналом обратной связи от контроллера. Схема компаратора сравнивает оба значения и отправляет сигнал ошибки контроллеру. Контроллер регулирует выходное напряжение, используя сигнал ошибки компаратора.



Типы регуляторов напряжения

Во всем мире регуляторы напряжения являются наиболее распространенным электрическим компонентом любой машины или устройства. Существует два основных типа регуляторов напряжения:

• Линейный регулятор напряжения
• Импульсный регулятор напряжения



Линейные регуляторы

Линейный регулятор напряжения работает как делитель напряжения. Сопротивление линейного регулятора зависит от подключенной нагрузки и входного напряжения. Следовательно, он может подавать сигнал постоянного напряжения.



Преимущества и недостатки

Линейные стабилизаторы имеют много преимуществ, например, они обеспечивают низкое напряжение пульсаций, что означает меньшие колебания сигнала выходного напряжения. Он имеет быстрое время отклика. Кроме того, он имеет низкий уровень электромагнитных помех и меньше шума.

Эффективность линейного регулятора напряжения низкая, он рассеивает много тепла, поэтому необходим радиатор. Также требуется больше места. Одним из основных недостатков является то, что выходное напряжение не может превышать входное напряжение.



Типы линейных регуляторов напряжения

• Шунт
• Серия



Шунтирующие регуляторы

Шунтовой регулятор используется для маломощных цепей. Он работает, направляя ток от нагрузки и посылая его в землю. Он обеспечивает путь от входного напряжения к переменному резистору, который подключен к земле. Он имеет очень низкий КПД, но поскольку потерянный ток имеет очень низкое значение, им пренебрегают.



Применение

• Используется для поглощения тока (цепи стока)
• Усилители
• Источники питания напряжения
• Электронные схемы, которым требуется точное опорное напряжение



Серийные регуляторы

Работа последовательного регулятора напряжения зависит от переменной составляющей, которая связана с нагрузкой. При изменении сопротивления переменной составляющей изменяется и падение напряжения на ней. При использовании этого метода напряжение на нагрузке остается неизменным.

Одним из основных преимуществ является то, что поскольку переменная составляющая и нагрузка соединены последовательно, ток, протекающий через них, одинаков. Таким образом, нагрузка эффективно использует ток. Что делает его более эффективным, чем шунтирующий регулятор.



Импульсные регуляторы напряжения

Импульсные регуляторы напряжения состоят из последовательного устройства, которое многократно включается и выключается с высокой частотой. Рабочий цикл используется для управления количеством заряда, подаваемого на нагрузку. Рабочий цикл управляется системой обратной связи, очень похожей на систему линейного регулятора. Импульсные регуляторы имеют высокий КПД, потому что нагрузка либо включена, либо выключена, что означает, что она не рассеивает энергию, когда она выключена.

Импульсный стабилизатор превосходит линейный регулятор по выходному напряжению. Потому что он может подавать сигнал выходного напряжения, который может быть больше, чем входное напряжение. Кроме того, он может даже генерировать сигнал напряжения противоположной полярности.



Типы импульсных регуляторов

• Повышающий (Boost)
• Шаг вниз (бак)
• Шаг вверх/вниз (увеличение/понижение)



Повышающие регуляторы

Повышающие регуляторы, также известные как повышающие стабилизаторы, генерируют сигнал более высокого выходного напряжения за счет увеличения сигнала входного напряжения. Этот тип регулятора чаще всего используется для питания нескольких светодиодов.

Понижающие регуляторы

Понижающие регуляторы также называются понижающими регуляторами. Они подают сигнал более низкого регулируемого выходного напряжения из более высокого нестабилизированного входного сигнала напряжения.

Повышающие/понижающие регуляторы

Целью этого регулятора является увеличение, уменьшение или инвертирование сигнала напряжения. Более того, ее еще называют схемой инвертора напряжения. Противоположная полярность достигается прямым и обратным смещением диода. В нерабочее время схема заряжает конденсатор, а когда конденсатор полностью заряжен, он подает на выход противоположную полярность. Эффективность этого типа регулятора напряжения очень высока.

Транзисторные регуляторы напряжения

Зенеровские диоды имеют режим, благодаря которому они могут работать как регулятор напряжения. Этот режим известен как работа с обратным напряжением пробоя. В этом режиме стабилитрон поддерживает постоянный сигнал выходного постоянного напряжения, в то время как сигнал пульсаций переменного напряжения полностью блокируется.

Применение регуляторов напряжения

Существует множество применений регуляторов напряжения. Одним из наиболее распространенных примеров является мобильное зарядное устройство. Адаптер поставляется с сигналом переменного тока. Однако сигнал выходного напряжения представляет собой регулируемый сигнал постоянного тока.

В каждом источнике питания в мире используется регулятор напряжения для обеспечения желаемого выходного напряжения. Компьютеры, телевизоры, ноутбуки и всевозможные устройства питаются с использованием этой концепции.

Работа небольших электронных схем зависит от регуляторов. Даже малейшее колебание сигнала напряжения может повредить компоненты схемы, такие как микросхемы.

Когда дело доходит до систем производства электроэнергии, регуляторы напряжения играют важную роль в их работе. Солнечная электростанция вырабатывает электроэнергию в зависимости от интенсивности солнечного света. Он нуждается в регуляторе для обеспечения регулируемого постоянного выходного сигнала.

Узнайте и читайте больше из нашего блога

Как мне найти правильный регулятор напряжения?

Введение

Регулятор напряжения представляет собой схему, генерирующую фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений входного напряжения или условий нагрузки. Он преобразует нестабильное постоянное напряжение в стабильное постоянное напряжение. Его блок питания, состоящий из дискретных компонентов, обладает преимуществами большой выходной мощности и широкой адаптивности. В последние годы широкое распространение получили интегральные регулируемые источники питания. Среди них трехвыводные последовательные стабилизаторы являются наиболее распространенными для маломощных регулируемых источников питания. Обычно используемые в схеме интегральные стабилизаторы напряжения в основном включают серии 78xx, 79xx, регулируемый встроенный регулятор напряжения, встроенный прецизионный эталонный регулятор напряжения и т. д.

Что такое регулятор напряжения и как он работает?

Catalog

Introduction

Ⅰ Voltage Regulator Classification

Ⅱ Main Parameters

Ⅲ Applying Notes

Ⅳ Typical Examples: LM317 и LM7805

---

Ⅰ Классификация регуляторов напряжения

Регуляторы напряжения обычно делятся на линейные регуляторы напряжения и импульсные регуляторы напряжения. Линейный регулятор напряжения — это схема, используемая для поддержания постоянного напряжения, которая делится на тип с малым падением напряжения и тип общего падения напряжения. Импульсный регулятор напряжения — это тип схемы источника питания с импульсным режимом, предназначенный для эффективного снижения постоянного напряжения с более высокого напряжения до более низкого, который делится на понижающий, повышающий и интегральный с противоположными входом и выходом. полярность.
В зависимости от количества выходных клемм и использования регулятора напряжения его можно условно разделить на фиксированный тип с тремя клеммами, регулируемый тип с тремя клеммами, регулируемый тип с несколькими клеммами и тип переключателя с одной микросхемой.
Стабилизатор напряжения фиксированного типа с тремя выводами объединяет резисторы выборки, компенсационные конденсаторы, схемы защиты, мощные регулировочные трубки и т. д. на микросхеме. Так что весь блок интегральной схемы имеет всего 3 вывода: вход, выход и общий. Это очень удобно в использовании. Его недостатком является то, что выходное напряжение является фиксированным, поэтому необходимо производить серию продуктов с различными выходными напряжениями и характеристиками тока, чтобы они соответствовали друг другу.
Для трехконтактного регулируемого встроенного регулятора напряжения требуется всего два внешних резистора для получения различных выходных напряжений.
Многоконтактный регулируемый тип — ранний интегрированный стабилизатор напряжения. При небольшой выходной мощности и большом количестве выводов его неудобно использовать, но точность высокая, а цена дешевая.
Интегрированный регулируемый источник питания монолитного типа переключателя развивается в последние годы, и его эффективность особенно высока. Его принцип работы отличается от трех вышеперечисленных типов. Это преобразователь, который преобразует постоянный ток в переменный (высокочастотный), а затем в постоянный. Обычно существует два типа широтно-импульсной модуляции и частотно-импульсной модуляции, а выходное напряжение регулируется.

Ⅱ Основные параметры

1) Скорость регулирования напряжения
Это важный показатель, который характеризует характеристики регулирования напряжения интегрированного регулятора напряжения, также известный как коэффициент регулирования напряжения или стабильность. Он показывает, насколько стабильно выходное напряжение V0 регулятора при изменении входного напряжения V1.

2) Коэффициент регулирования тока
Он также известен как коэффициент стабильности тока и показывает способность регулятора подавлять колебания выходного напряжения, вызванные изменениями тока нагрузки (выходного тока), когда входное напряжение остается неизменным.

3) Коэффициент подавления пульсаций
Отражает способность регулятора подавлять пульсации сетевого напряжения, вносимые на вход.

4) Температурный коэффициент выходного напряжения
Он также известен как скорость изменения температуры выходного напряжения и относится к тому, когда входное напряжение и выходной ток (ток нагрузки) остаются неизменными, выходное напряжение регулятора изменяется в зависимости от температуры.

5) Длительная стабильность выходного напряжения
Относится к величине изменения значения выходного напряжения с течением времени (когда выходной ток, входное напряжение и температура окружающей среды остаются неизменными). Обычно это максимальное изменение выходного напряжения регулятора в течение заданного времени.

6) Выходное шумовое напряжение
Его абсолютное значение напрямую представляет шумовые характеристики регулятора. Существует также процентное значение выходного шумового напряжения Vn и выходного напряжения V0 регулятора для характеристики шумовых характеристик.

7) Термостойкость
Относится к термостойкости регулятора напряжения. Обычно это процентное значение относительного изменения выходного напряжения, вызванного его удельной потребляемой мощностью.

8) Термостойкость
Процентное значение относительного изменения выходного напряжения регулятора в пределах заданного максимального диапазона изменения рабочей температуры.



Ⅲ Примечания по применению

① Существует множество типов встроенных регуляторов напряжения. По способу регулировки бывают линейного и переключающего типа. В зависимости от метода вывода различают фиксированные и регулируемые типы. Из-за очевидных преимуществ трехполюсного регулятора напряжения он более удобен в использовании и эксплуатации.
② Перед подключением к цепи необходимо различать контакты и их функции, чтобы избежать повреждения встроенного блока. Входной и выходной концы трехвыводного интегрального регулятора напряжения с выходным напряжением более 6 В необходимо соединить с защитными диодами, чтобы предотвратить быструю разрядку выходного конденсатора, что приведет к повреждению трехвыводного интегрального регулятора напряжения при входное напряжение резко падает.
③ Чтобы обеспечить стабильность выходного напряжения, должна быть гарантирована минимальная разница входного напряжения. Например, минимальный перепад давления трехполюсного встроенного регулятора напряжения составляет около 2 В, и при обычном использовании он должен поддерживаться выше 3 В. При этом следует отметить, что максимальная разность напряжений входа и выхода не превышает указанного диапазона.
④ Для увеличения выходного тока допускается параллельное использование трехполюсного встроенного регулятора напряжения.
⑤ При использовании сварка должна быть прочной и надежной. Если требуется устройство отвода тепла, оно должно соответствовать требуемым размерам.
Если у вас неисправный регулятор, это может привести к тому, что многие компоненты, такие как топливный насос, система зажигания или другие детали, требующие минимального напряжения, будут работать неправильно. Вы можете столкнуться с разбрызгиванием двигателя, неровным холостым ходом или просто отсутствием ускорения, когда вам это нужно.



Ⅳ Типичные примеры: LM317 и LM7805

Устройство LM317 представляет собой регулируемый трехконтактный стабилизатор положительного напряжения, способный подавать ток более 1,5 А в диапазоне выходного напряжения от 1,25 В до 37 В. Он обслуживает широкий спектр приложений, включая местное регулирование по картам. Это устройство также можно использовать для создания программируемого выходного регулятора или, подключив постоянный резистор между регулировкой и выходом, LM317 можно использовать в качестве прецизионного регулятора тока.

LM317 Технические характеристики
Регулируемое выходное напряжение от 1,2 В	Выходное напряжение: 1,25–37 В постоянного тока
Гарантированный выходной ток 1,5 А	Выходной ток: 5 мА-1,5 А
Стандартная скорость линейной регулировки: 0,01%	Макс. разница входных и выходных напряжений: 40 В пост. тока
Стандартная скорость регулирования нагрузки: 0,1%	Минимальная разница входных и выходных напряжений: 3 В пост. тока
Коэффициент подавления пульсаций: 80 дБ	Рабочая температура: -10±85℃
Защита выхода от короткого замыкания	Температура хранения: -65±150℃
Перегрузка по току, защита от перегрева	Выходное напряжение: 1,25–37 В постоянного тока
Регулировочная трубка для безопасной защиты рабочей зоны	Выходной ток: 5 мА-1,5 А

---



Линейный регулятор напряжения LM7805 имеет функции защиты от перенапряжения, перегрузки по току и защиты от перегрева, что делает его работу очень стабильной. Это регулятор 5 В, способный обеспечить выходной ток выше 1 А и имеющий хороший температурный коэффициент. Таким образом, продукт имеет широкий спектр применения. Посмотрите, чтобы получить более подробную информацию в следующем видео:

Почему LM7805 является очень популярным регулятором напряжения?

Являясь членом серии фиксированных линейных регуляторов напряжения 78xx, ниже приводится очень хороший обзор основ линейного регулятора напряжения 7805:

Параметр	Символ	Условия	Мин.	Типовой	Максимум	Блок
Выходное напряжение	Во	Тдж=25℃	4,8	5,0	5,2	В
		5,0 мА Po<15 Вт Vi=7В до 20В	4,75	5,0	5,25	В
Линейная Скорость регулировки	△Влайн	Tj = 25 ℃, Vi = от 7 В до 25 В		3,0	100	мВ
		Тдж=25℃ Vi=от 8 В до 12 В		1,0	50	мВ
Скорость регулировки нагрузки	△Внагрузка	Tj = 25 ℃, lo = 5,0 мА до 1,5 А			100	мВ
		Тj=25℃ lo=250 мА до 750 мА			50	мВ
Статический ток	Iq	Тдж=25℃			8	мА
Статическая скорость тока	△Iq	от 5 мА до 1,0 А			0,5	мА
		Vi=7В до 25В			0,8	мА
Дрейф выходного напряжения	△Во/△Т	ло=5 мА		-1,1		мВ/℃
Шумовое напряжение на выходе	ЕН	f=от 10 Гц до 100 кГц Тдж=25℃			40	мкВ/Во
Коэффициент подавления пульсаций	СВР	f=120 Гц, Vi=8–18 В	62			дБ
Дифференциал напряжения	Вд	ло=1,0 А Тдж=25℃		2,0		В
Полное выходное сопротивление	Ро	f=1 кГц		17		мОм
Ток короткого замыкания	МСК	Vi=35 В Тдж=25℃		750		мА
Пиковый ток	ИСКП	Тдж=25℃		2,2		А

---

Если вы хотите создать источник питания 5 В с 7805, выходные токи до 1 А могут потребляться от ИС при условии наличия надлежащего радиатора. Трансформатор 9 В понижает основное напряжение, мост 1 А выпрямляет его, а конденсатор С1 фильтрует его, а 7805 регулирует его для получения постоянного напряжения 5 В. Затем вы можете протестировать его, включить источник питания постоянного тока и отрегулировать выходное напряжение примерно на 8 В или немного больше. Или же вы можете использовать аккумулятор 9В-12В в качестве источника напряжения. При установке напряжения смотрите на панель вольтметра. Подготовьте показания вольтметра постоянного тока в диапазоне напряжения 50 В для измерения выходного напряжения IC 7805.

Часто задаваемые вопросы о регуляторе напряжения

1. Что такое регулятор напряжения и как он работает?
Регулятор напряжения генерирует фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений входного напряжения или условий нагрузки. … Импульсный регулятор преобразует входное постоянное напряжение в коммутируемое напряжение, подаваемое на силовой МОП-транзистор или биполярный транзистор.



2. Для чего используется регулятор напряжения?
Регулятор напряжения, любое электрическое или электронное устройство, поддерживающее напряжение источника питания в допустимых пределах. Регулятор напряжения необходим для поддержания напряжения в пределах предписанного диапазона, который может быть допущен электрооборудованием, использующим это напряжение.



3. Какие существуют три основных типа регуляторов напряжения?
Существует три типа импульсных регуляторов напряжения: повышающие, понижающие и инверторные регуляторы напряжения.



4. Что происходит, когда регулятор напряжения выходит из строя?
Если у вас неисправный регулятор, это может привести к тому, что многие компоненты, такие как топливный насос, система зажигания или другие детали, требующие минимального напряжения, будут работать неправильно. Вы можете столкнуться с разбрызгиванием двигателя, неровным холостым ходом или просто отсутствием ускорения, когда вам это нужно.



5. Где используются регуляторы напряжения?
Электронные регуляторы напряжения используются в таких устройствах, как компьютерные блоки питания, где они стабилизируют постоянное напряжение, используемое процессором и другими элементами. В автомобильных генераторах переменного тока и генераторных установках центральных электростанций регуляторы напряжения контролируют выходную мощность установки.
