ЭУР – электроусилитель руля: устройство и принцип работы

Гидравлический усилитель в свое время был настоящим прорывом в автомобилестроении, поскольку именно он дал возможность управлять машиной легко и с комфортом. Долгие годы ГУР был единственным типом усилителя, но сравнительно недавно в новые модели автомобилей начали устанавливать электроусилитель руля, ЭУР. Благодаря ему удалось наконец-то избавиться от гидравлической системы, которая была слабым местом в рулевом управлении и требовала регулярного обслуживания.

Что такое ЭУР и для чего он нужен?

ЭУР

Несмотря на совершенно другую конструкцию и принцип работы, назначение ЭУР не изменилось — он умножает усилие, прикладываемое водителем к рулю, фактически, перенимая на себя большую часть работы, требуемой для поворота колёс автомобиля. Это, так сказать, основная его функция, которая ничем не отличается от назначения ГУР.

Однако электрическая система дает дополнительные возможности, которыми предыдущее поколение усилителей похвастать не могло. Например, возможность настройки, что дает более точное и четкое управление в любом режиме.

Кроме того, поскольку электроусилитель может напрямую управляться электронным блоком управления (ЭБУ) автомобиля, он прекрасно работает в паре с системой курсовой устойчивости, «подруливая» при некорректно выполненных поворотах и страхуя водителя.

Если на автомобиль установлена система автоматической парковки, в нём будет и ЭУР, который точно и вовремя выполняет все команды ЭБУ. К стати EPS (Electric Power Steering) — это иностранная аббревиатура, которая означает тоже что и ЭУР.

Устройство электроусилителя руля

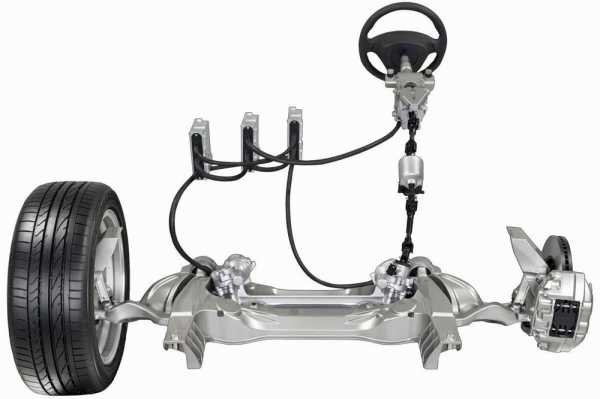

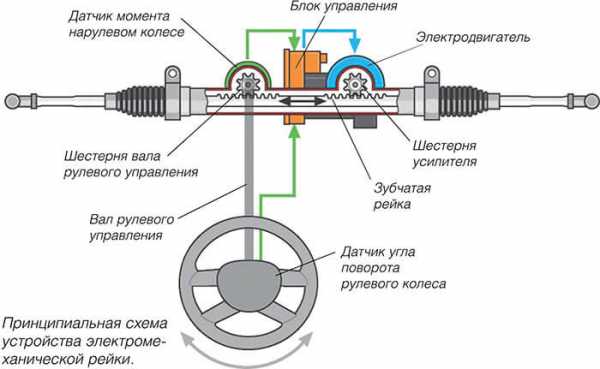

Схема устройства ЭУР

По сути, ЭУР – это электродвигатель, который включается в нужный момент и создает в механизме рулевого управления дополнительное усилие. Но, как и вся современная техника, устройство ЭУР постепенно «обросло» дополнительными элементами, которые помогают быстрей и точней реагировать на действия водителя.

Сам ЭУР состоит из нескольких компонентов.

  1. Основная часть – асинхронный электродвигатель.
  2. Блок управления (связан с ЭБУ автомобиля).
  3. Датчики положения рулевого колеса (поворота руля) и крутящего момента. Первый ставится на руль и показывает, на какой угол он отклонился. Второй устанавливается на торсион на стыке рулевого вала и рейки. Он показывает усилие, приложенное к рулю. Иногда ставится еще и датчик скорости поворота руля.
  4. Передаточный механизм (сервопривод), конструкция которого зависит от того, где именно в системе рулевого управления установлен электроусилитель руля.

Виды ЭУР

Как и всё в конструкции автомобиля, ЭУР эволюционировал, и теперь есть несколько его разновидностей, каждая из которых нашла свое применение в различных типах автомобилей. И если основной его принцип остался неизменным, некоторые детали серьезно влияют на качество и удобство работы. За местом установки различают 3 основных вида.

  1. Электроусилитель руля, встроенный в рулевую колонку.
  2. Двухвальный ЭУР, встроенный в рулевую рейку.
  3. ЭУР с винт-шариковым соединением.

Эти виды отличает схема подключения электромотора и тип привода, и каждый из них имеет свои преимущества и недостатки. Рассмотрим их все.

Электроусилитель, встроенный в рулевую колонку с червячной передачей

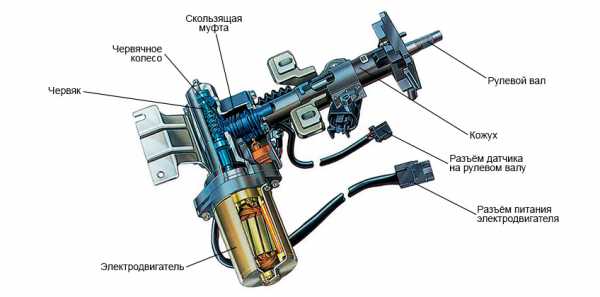

Устройство ЭУР встроенного в рулевую колонку с червячной передачей

Самый простой и дешевый тип электроусилителя. Мотор и червячный редуктор крепятся непосредственно на рулевую колонку и управляют ею. При этом остальные элементы рулевого управления (в частности, рейка) не меняются. Такое исполнение удобно тем, что электромотор располагается в салоне автомобиля, а значит, его легко демонтировать, обслуживать, и при этом он меньше страдает от холода и влаги. К тому же, простая конструкция рулевой рейки упрощает и удешевляет ремонт. Однако такая система не справляется с большими нагрузками, поэтому ставится на автомобили малого класса. На видео, ниже, наглядно показан принцип работы такого электроусилителя.

Электроусилитель, встроенный в рулевую рейку

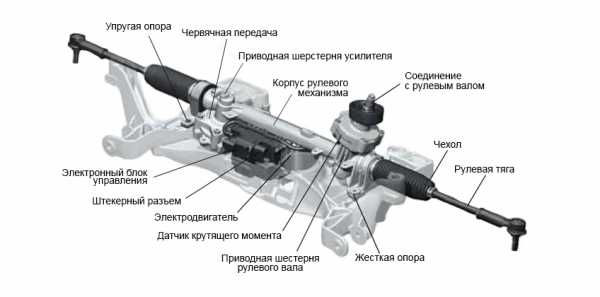

ЭУР встроенный в рулевую рейку: 1 – датчик момента на рулевом колесе; 2 – ведущая шестерня 1; 3 – ведущая шестерня 2; 4 – электродвигатель усилителя; 5 – электронный блок усилителя; 6 – датчик угла поворота рулевого колеса; 7 – торсион вала рулевого управления

Более сложная в обслуживании конструкция, которая используется в автомобилях среднего класса. Как понятно из названия, электромотор устанавливается в рулевую рейку на стыке между ней и промежуточным валом. Здесь используется уже шестерня, которая передает усилие на саму рейку.

Основной недостаток этого вида ЭУР в том, что он размещается на рейке, а значит, больше страдает от внешних факторов. И хоть устройство имеет защитный кожух, оно всё равно постепенно портится от влаги и перепадов температуры. А расположение в подкапотном пространстве усложняет демонтаж и ремонт.

Сложная конструкция, в которой электромотор ставится на рейку не со стороны рулевой колонки, а с противоположного конца. Для управления используются две шестерни: одна соединяется с промежуточным валом и вращается непосредственно от усилия, которое прикладывает водитель. Вторая шестерня установлена с другой стороны рейки и управляется электромотором. Такая сдвоенная конструкция сильно поднимает стоимость покупки или ремонта рулевой рейки. С другой стороны, за счет своих особенностей надежность этого механизма довольно высокая.

ЭУР с винт-шариковой гайкой

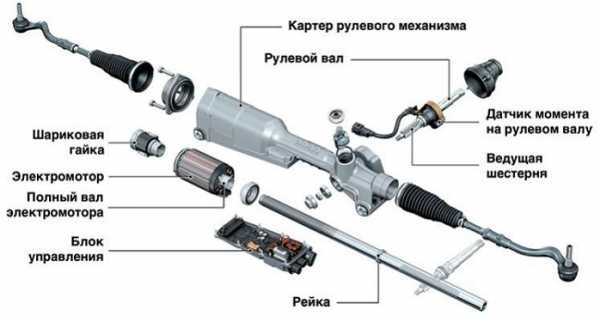

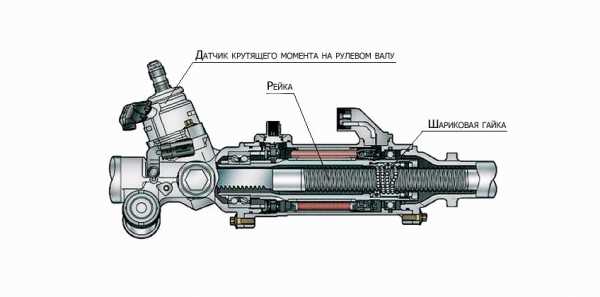

Устройство ЭУР с винт-шариковой гайкой

Это самый новый и самый удачный вариант электроусилителя. Прежде всего, в нём используется другая конструкция мотора, у которой практически нет инерции при остановке или в начале работы. И нет червячной передачи, которая отбирала на себя часть усилия электродвигателя. Благодаря этим изменениям точность и информативность руля достигают максимальных показателей.

Работа ЭУР с винт-шариковой гайкой

Для управления используется шариковая гайка, соединенная непосредственно с электромотором. При работе мотор вращает гайку в одну или другую сторону, а она, в свою очередь, перемещает рулевую рейку, как показано на анимации выше.

Принцип работы ЭУР

Теперь, когда основные разновидности ЭУР понятны, можно говорить о том, как работает это устройство. На видео, выше, наглядно показан принцип действия разных видов электроусилителей руля.

Если говорить в общем, принцип работы заключается в том, чтобы включить в нужное время электромотор, «докрутить» руль до нужного угла поворота, а затем вернуть его в среднее положение, когда маневр завершен. Однако такое объяснение не слишком раскрывает общую картину. Что же происходит, когда водитель начинает поворот?

  1. Первыми включаются датчики. Основной – это датчик крутящего момента, который встроен в торсионный вал. Чем дальше водитель поворачивает руль, тем на больший угол поворачивается торсион. Плюс к этому есть и датчик угла поворота руля, а также датчик скорости поворота руля. Данные с них уходят в электронный блок управления ЭУР.
  2. Информация с блока управления ЭУР уходит в ЭБУ автомобиля. Там она соотносится с данными датчиков АБС (информация о скорости автомобиля) и режимом работы двигателя (эту информацию передает датчик оборотов коленвала).
  3. Затем команда от ЭБУ снова поступает на блок управления электроусилителем руля. Мотор включается и поворачивает рулевую колонку или рулевую рейку. А затем он же возвращает колёса в среднее положение.

Режим работы электроусилителя зависит от того, с какой скоростью движется машина (малой, средней или большой), а также от того, требуется ли возврат и поддержание колес в среднем положении. Благодаря электронике он всегда работает в оптимальном режиме.

Преимущества и недостатки ЭУР

Нет ничего идеального, и к ЭУР это тоже относится. Есть у этой системы и плюсы, и минусы, которые нужно учитывать при выборе автомобиля

Преимущества ЭУР:

  1. Основной плюс – простота конструкции и отсутствие сложной гидравлики. Не нужно беспокоиться о тормозном цилиндре, прокладках, замене жидкости. Для обслуживания понадобится разве что смазка механического привода.
  2. Меньше поломок, ведь чем проще система, тем меньше в ней отказов. Особенно хорошо это видно на тех ЭУР, которые размещены на рулевой колонке.
  3. Экономия топлива. Дотошные европейские эксперты посчитали, что если не использовать привод от двигателя автомобиля, это позволит снизить расход топлива. ЭУР включается только когда выполняется поворот.
  4. Возможность настройки, программирования или отключения усилителя. Это позволяет лучше контролировать автомобиль и настроить обратную связь «под себя».
  5. Приятный бонус – бесшумная работа. Если узел исправен, он вообще никак не звучит.
  6. И, как ни странно, цена ЭУР ниже, чем цена ГУР.

Недостатки ЭУР:

  1. Большинство минусов связано с ремонтом ЭУР. И в первую очередь это стоимость такой услуги. Зачастую электродвигатель при неисправности меняют полностью, то же относится и к датчикам. А цена ремонта или замены рулевой рейки с интегрированным ЭУР – вообще печаль-беда.
  2. Высокая информативность доступна только в дорогих современных моделях усилителя.
    Могут выйти из строя или засбоить датчики, после чего электроусилитель перестает адекватно работать.
  3. И, наконец, малопонятная система дает простор для махинаций мастеров на СТО.

Заключение

Несмотря на все недостатки, схема ЭУР продолжает совершенствоваться. Последние модели ушли далеко вперед от первых попыток заменить гидравлику электроприводом. А учитывая, что система автопилота, автоматической парковки, удержания в полосе и т.д. требует именно электроусилителя, можно рассчитывать на то, что в ближайшем будущем появятся новые, более надежные и доступные конструкции.

vaznetaz.ru

☰Устройство, разновидности и принцип рыботы электроусилителя руля

Поведение руля - возврат в нейтральное положение, отклик, информативность - зависит от конструкции и состояния системы рулевого управления, а также типа усилителя руля.

Сегодня популярны два типа усилителей - гидравлические и электрические, у которых примерно одинаковое количество поклонников.

Электроусилитель руля - это электромеханическая система, которая состоит из:

  • электродвигателя - синхронный или асинхронный;
  • программируемого блока управления (ЭБУ) - Собирает показания датчиков и рассчитывает нужное усилие;
  • датчика крутящего момента - оценивает величину крутящего момента на руле. Устанавливается на концах торсиона в рулевом валу. Бывает оптический, магниторезистивный, индуктивный;
  • датчика угла поворота руля;
  • датчика механической передачи.

Как работает электроусилитель

Чем сильнее водитель поворачивает руль, тем больше закручивается торсион. Показатель приложенного усилия считывается датчиком крутящего момента. Одновременно датчик угла поворота руля считывает степень отклонения рулевого колеса относительно нейтрального положения, а датчик скорости передает показания о скорости автомобиля. Эти данные поступают в электронный блок управления, который рассчитывает усилие на руле и передает на электродвигатель ток нужной силы.

Например, вам нужно выехать с парковочного места. Скорость авто при этом нулевая, вы интенсивно и на большой угол поворачиваете руль - ЭБУ считывает показания датчиков и подает в электродвигатель ток большей силы, чтобы преодолеть сопротивление от дороги и помочь вам вывернуть колеса припаркованного автомобиля.

Электроусилитель руля: преимущества и недостатки

Недостатки электроусилителей обуславливаются их конструкцией и местом расположения. Электроусилитель может быть интегрирован в рулевую колонку или встроен в рулевую рейку.

Колонка с EPS - самая дешевая вариация, устанавливается на бюджетных легковых автомобилях. Основные недостатки связаны с конструкцией узла: вращающийся ротор определенной массы невозможно остановить мгновенно - появляется паразитный момент инерции. Плюс, червячная передача повышает потери на трение. В результате руль становится неинформативным, а сопротивление возрастает, и убрать эти недостатки невозможно. Поэтому водители, пересевшие с автомобилей с ГУР на авто с ЭУР в рулевой колонке, не в восторге от электроусилителя. Механическая рейка - одновременно преимущество и недостаток: с одной стороны, конструкция сухой рейки максимально простая. С другой, сухая рейка может корродировать до предела, не подавая признаков неисправностей. Ремонт рейки с ЭУР включает диагностику, устранение неисправностей в механической и/или электронной части. В некоторых случаях рационально купить рулевую рейку с EPS.

Рулевая колонка с электроусилителем

Электроусилитель, интегрированный в рейку:

  • С червячным приводом. Электромотор расположен рядом с зубчатым сектором рейки и приводит в движение червячную передачу. У этих электроусилителей такие же недостатки, как и у встроенных в рулевую колонку, - потери на инерцию и трение. Так как узел интегрирован с рейкой, ремонтировать его сложно и дорого.
  • С двойным (параллельным) приводом. Электромотор расположен на противоположном конце от рулевого вала. Один привод - стандартный зубчатый сектор, как в любой рейке. Во втором приводе винтом выступает резьба на штоке - вращение от электромотора передается через червячную передачу. В этом случае присутствуют удвоенные потери на трение из-за второго зубчатого сектора, поэтому ремонтировать такой ЭУР сложнее и дороже.
  • Вал-муфта. Самая удачная конструкция электроусилителя. Вал рейки проходит непосредственно через электродвигатель, объединенный с рулевым механизмом. Вместо червячной передачи в приводе применяется шариковый подшипник - шарики передают вращение. Благодаря особой конструкции электродвигателя потери на трение и инерцию в таком ЭУР минимальны, а информативность и усилие на руле оптимальны.

Электроусилитель с параллельным приводом и червячной передачей

Электроусилитель с параллельным приводом вал-муфта

Несмотря на сложность узла и существующие недостатки, почти половина современных автомобилей оснащены электроусилителями.

Владельцы автомобилей с электроусилителем выделяют несколько весомых преимуществ:

  • Экономия топлива. ЭУР начинает работать, только когда водитель поворачивает руль: усилие, приложенное к рулю, а также сопротивление колес при повороте закручивают торсион - это сигнал для усилителя включиться. При нейтральном положении руля электроусилитель не работает, не потребляет энергию и не крадет мощность у двигателя - это позволяет экономить до 1 л топлива на 100 км.
  • Хороший отклик руля. На высоких скоростях ЭУР работает точно, на низких - плавно. Блок управления получает сведения от нескольких датчиков и рассчитывает усилие на основании этой информации.
  • Возможность настроить дополнительные функции.
  • Компактность.
  • Простая конструкция: нет насоса, бачка, шлангов и трубок, уплотнительных элементов, которые нужно систематически менять.
  • ЭУР не требует обслуживания.

Вместе с развивающимися технологиями совершенствуются и электроусилители: разработчики устраняют проблемы в программной части, ищут оптимальные конструкции, способы расположения и взаимодействия узлов рулевого управления. С другой стороны, гидроусилитель более предсказуемый и привычный для большинства водителей, да и обслуживать ГУР не так уж сложно.

autosteering.ru

Электроусилитель руля: принцип работы

Повальное внедрение электроники во все системы и узлы автомобиля не обошло и рулевое управление. Так появился электроусилитель руля (ЭУР), который существенно превосходит гидроусилитель по удобству и точности управления, безопасности и экономичности.

Блок-схема работы ЭУРСостав системы ЭУР

В состав системы входит электродвигатель, сервопривод, датчики крутящего момента и угла поворота руля, блок управления. Опционно может устанавливатья датчик скорости вращения руля. Электродвигатель – современный, бесщеточный. Конструкция сервопривода может быть различной, в зависимости от типа автомобиля (об этом ниже). Датчик крутящего момента – основной датчик системы. В разрез рулевого вала встраивается торсион. Элементы датчика устанавливаются на разных его концах. Принцип его работы может быть различным (например, магнитный или оптический).

Устройство датчика крутящего момента ЭУРБлок управления ЭУР

При повороте рулевого колеса происходит закручивание торсиона. Чем больше усилие – тем больше закручивается торсион. По величине изменения взаимного положения частей датчика оценивается величина приложенного усилия. Угол поворота руля также измеряется соответствующим датчиком. Кроме этого, блок управления получает данные о скорости автомобиля от системы ABS и об оборотах двигателя от контроллера. На основании этих параметров ЭБУ рассчитывает значение необходимого вспомогательного усилия на руле и подает на электродвигатель питание нужной величины и полярности. Электродвигатель через сервопривод либо вращает рулевой вал, либо перемещает рейку.

Содержание статьи

Конструкция ЭУР

Вариантов конструктивного исполнения узлов ЭУР существует множество. Для примера рассмотрим электроусилители, производимые одним из лидеров рынка компанией ZF под маркой Servolectric. В зависимости от типа автомобиля различаются и применяемые ЭУР. На субкомпактных и компактных легковых автомобилях усилители устанавливаются на рулевую колонку, на автомобилях среднего класса вспомогательное усилие передается на рейку с помощью дополнительной шестерни, а на внедорожниках и легких коммерческих машинах применяется так называемая “параллельноосевая” (paraxial) конструкция.

ЭУР для компактных автомобилейЭУР на рулевой колонке

На легких автомобилях большое усилие от ЭУР не требуется, поэтому и электродвигатель, и сервопривод получаются настолько компактными, что легко умещаются под рулем в салоне автомобиля. Заодно там же размещаются и датчики. Таким образом, вся конструкция надежно защищена от пыли, грязи и высоких температур подкапотного пространства, что благоприятно сказывается на надежности.

ЭУР для автомобилей среднего классаПривод ЭУР с двумя шестернями

На среднеразмерных автомобилях устанавливается ЭУР с двумя шестернями. Через одну шестерню на рейку передается усилие от руля, а через другую – вспомогательное усилие от электромотора.

Чтобы создать большое дополнительное усилие применяется ЭУР параллельноосевой конструкции. Для преобразования вращательного движения электродвигателя в линейное перемещение рулевой рейки используется зубчатоременной привод и механизм “винт – гайка на циркулирующих шариках”. Гайка, вращаемая зубчатым ремнем, через шарики перемещает ось рейки. Шарики циркулируют по резьбе, возвращаясь через специальный канал в гайке.

ЭУР для внедорожников и минивеновУстройство параллельно осевого привода

При любом конструктивном исполнении в случае поломки водитель может продолжать безопасно управлять транспортным средством благодаря наличию механической связи между рулем и управляемыми колесами.

Возможности и премущества ЭУР

Главными преимуществами электроусилителя по сравнению с гидроусилителем являются экономичность и надежность. ЭУР не отбирает мощность у двигателя, что позволяет экономить от 0,4 л до 0,8 л на 100 км в зависимости от режима движения. Это, в свою очередь, снижает выбросы углекислого газа от 10 до 20г/км. ЭУР вступает в работу только при вращении руля, при движении по прямой он не потребляет энергии.
Конструктивно электроусилитель компактнее и легче гидроусилителя и не требует обслуживания. Работа электроусилителя отличается более низким уровнем шума. Стоимость ЭУРа ниже, однако его ремонт обойдется гораздо дороже, потому что при поломке вышедшие из строя узлы меняются целиком.

Электронная “сущность” ЭУР наделяет его широкими возможностями по настройке значения вспомогательного усилия в зависимости от условий движения и типа транспортного средства. Чем выше скорость – тем меньше усилие и “тяжелее” руль. При желании водитель может отключить ЭУР от датчика скорости кнопкой на панели приборов. В этом случае руль постоянно “легкий”, что облегчает вождение в городских условиях. Одна и та же модель электроусилителя может быть легко программно перенастроена для разных моделей автомобилей. ЭУР обладает функциями автовозврата руля в “ноль” и автоматического удержания колес в среднем положении (например, при разном давлении в шинах).

Интеграция с другими электронными системами автомобиля позволяет использовать ЭУР для:

  • стабилизации автомобиля, например, при резком объезде неожиданно возникшего препятствия;
  • удержания автомобиля на полосе движения;
  • помощи при парковке.

avtonov.info

принцип работы, устройство и ошибки

Как же работает электроусилителя руля автомобиля? Принцип работы электроусилителя заключается в электрическом приводе, который дает дополнительное усилие при повороте руля. При помощи этого конструктивного элемента, Вам не приходиться выворачивать руль обеими руками. Датчик измеряет крутящий момент и передает в блок управления усилителем. В зависимости от угла поворота, этот блок рассчитывает мощность, которую нужно предать в двигатель усилителя. Сам датчик расположен в подрулевом переключателе. Для обратной связи еще один датчик расположен на роторе двигателя, он так же передает информацию о частоте вращения в блок управления.

Электроусилитель руля появился в середине девяностых годов. На момент 2016 года он стоит на половине всех машин, на планете. Столь большая популярность обусловлена рядом его характеристик и почти отсутствием недостатков. Его преимущества по сравнению с гидроусилителем заключаются в:

  • компактности;
  • точечной регулировки характеристик;
  • предоставляемом объеме информации работе;
  • надежности и экономичности;
  • малой шумности.

К минусу можно отнести лишь его мощность, именно поэтому на тяжелом транспорте до сих пор ставят только ГУР.

На первый взгляд такая мудреная система ни к чему, но это обеспечивает расчет усилия на электромотор во всем диапазоне поворота руля. Это усилие зависит от таких параметров как:

  1. Величина момента на руле.
  2. Скорость с которой едет автомобиль.
  3. Оборот двигателя.
  4. Угловая скорость поворота руля.

В то время, как в ГУР дает примерно одинаковое усилие на весь диапазон.

Схемы рулевого управления

Существует 3 схемы установки электроусилителя. В независимости от схемы общая конструкция электромеханического усилителя состоит из электродвигателя, механической передачи, двух датчиков и двух шестерней или параллельного привода.

  1. ЭУР устанавливается на рулевую колонку. Это самый компактный вариант, при котором для поворота руля не требуется больших усилий. Сам электромотор и механическая передача помещаются под рулевым колесом. Огромным плюсом является нахождение в салоне, а не под капотом, тут устройство защищено от пыли и грязи, а это в свою очередь продлевает срок службы. Так же в случае выхода из строя устройства, Вам будет легко разобраться в принципе установки и поменять его своими руками, что сэкономит деньги. Данный вид крепления усилителя используют преимущественно на малом классе авто.
  2. Установка на рулевую рейку. Так устанавливают усилитель преимущественно на микроавтобусы и внедорожники. Здесь требуется уже больше усилия, которое передается через шестерню. Ведь чем больше автомобиль, тем больше он весит и тем большее усилие нужно для поворота.
  3. Устанавка на шариковинтовой механизм, где через ременную передачу усилие от электродвигателя передается на рейку. Данный способ обеспечивает наибольшее усилие электродвигателя при повороте. Так устанавливают электроусилитель руля на тягачи и автобусы.

Какой бы не был механизм установки электроусилителя руля, бывают сбои в блоке управление, при выходе из строя, он не блокирует поворот руля. И автомобиль можно спокойно отогнать в сервис, где его поменяют или отрегулируют.

Устройство и принцип работы ЭУР

Как же работает электроусилитель руля с точки зрения безопасности? Устроен электроусилитель рулевого управления гораздо проще, нежели ГУР. У него нет никаких расходных материалов в виде жидкостей. Отсутствуют множество подвижных соединений и уплотнений (критические места для поломки). Именно поэтому сейчас идет массовый отказ от стареньких гидроусилителей. Даже отечественные производители ВАЗ перешли на эту технологию.

Технические характеристики электроусилителя:

  • напряжения питания (номинальное) – 12 В;
  • максимальный компенсирующий момент – 35 Нм;
  • максимальный ток потребления – 50 А;
  • ток потребления (усилие на рулевом колесе приложено, выходной вал усилителя заблокирован) – не более 15 А.

Его появление помогло автопроизводителям реализовать ряд новых функций, таких как:

  • повышение курсовой устойчивости;
  • автоматическая парковка;
  • соблюдение рядности движения.

Основные режимы работы усилителя руля

Как можно догадаться усилитель руля работает не все время. А лишь при повороте колес и не на высоких скоростях. Однако колеса поворачиваются при различных условиях. Соответственно и работа выполняемая двигателем разниться от условий. Современные блоки управления умеют определять в каком режиме двигается автомобиль и подстраивать крутящий момент двигателя под них.

Режим парковки

При парковке скорость автомобиля небольшая или отсутствует вообще, а углы поворота, на которые выворачиваем руль, большие. Информация, передающаяся с датчика угла поворота, поступает на блок управления и если скорость минимальна, а углы поворота и крутящий момент большие, то включается режим парковки. В нем максимальная нагрузка ложиться электроусилитель. Тем самым обеспечивается, так называемый “легкий руль”.

Режим езды по городу

Городская езда обусловлена постоянными остановками, поворотами и перестроениями. Здесь движение происходит со скоростью 40-60 км\ч. В результате происходят усилия в среднем диапазоне, блок обрабатывает информацию о скорости и угле поворота и дает сигнал на электродвигатель.

Режим езды на трассе

Особенность данной езды является высокие скорости и небольшой угол поворота при перестроении. Соответственно принимается решение о небольшом усилии двигателя или полном его отсутствии.

Ведь если вовремя не убрать помощь, автомобиль при малейшем повороте руля, даже на маленький угол резко свернет, что приведет к аварии.

Удержание среднего положения колес

Блок управления зачастую выполняет функцию удержания среднего положения колес. Это нужно в условиях разного давления в шинах, вся информация обрабатывается и проводится коррекция. Так же при повороте руля в движении к окружной силе добавляется тяговая, которая действует на колеса и изменяет их положение. Блок управления учитывает это и регулирует положение.

Поломка электроусилителя

При поломке срабатывает сигнал ошибки, лампочка, которая оповещает водителя что, что-то не так. Это может быть сигнал о неисправности или предупреждение систем защиты. При долгом удержании руля в крайних положениях, нагревается обмотка, и защита отключает электроусилитель, во избежание поломки. Этим грешат водители любящие парковаться в неположенном месте и выворачивать руль в крайнее положение, дабы их авто не смогли эвакуировать.

Так же частой причиной отказа служит выход из строя датчика скорости. Тут поможет лишь полная замена его на новый.

В некоторых случаях стоит выполнить калибровку электроусилителя руля:

  • развал-схождение;
  • переход на новые диски;
  • замена запчастей ЭУР либо самого ЭУР.

Настройка позволит выровнять руль в нулевом положении, без отклонений в стороны.

Итог

В итоге мы виде, что электроусилитель руля приходит на замену гидроусилителю. Если сначала электрический усилитель ставили только на малолитражках, то теперь они добрались до внедорожников и спорткаров. Большегрузная техника пока остается на гидроусилителе, но и тут ставят комбинированные варианты из двух усилителей. Да, маломощность мешает полностью вытеснить гидроусилитель, но все его преимущества перевешивают пару недостатков.

automorum.ru

Электроусилитель руля: принцип работы, устройство, недостатки

Усилитель рулевого управления необходим для того, чтобы водителю было легче вращать рулевое колесо во время движения. Электроусилитель руля компенсирует приложенные усилия, создавая дополнительный момент, что дает возможно вращать руль, стоя на месте.

Несмотря на то что в большинстве нынешних машин стоит гидравлический усилитель, чем дальше шагает автомобилестроение, тем чаще на машине можно встретить электроусилитель рулевого управления.

В сравнении с гидравлическим, устройство электрического имеет такие преимущества:

  • Простота регулировки: все делается с помощью компьютера.
  • Руль более информативен для водителя.
  • Отсутствует гидравлика как таковая, что обеспечивает высокую надежность.
  • На вращение руля затрачивается меньше энергии автомобиля, расходуется меньше топлива.

Электрический усилитель руля имеет еще одно важное преимущество перед гидравлической системой – возможность создания разных систем безопасности: курсовой устойчивости, автоматическое рулевое управление, помощник движения по полосе и др.

Теперь разберем подробнее принцип работы электроусилителя руля.

Устройство механизма

ЭУР может иметь устройство с разными вариантами компоновки:

  1. В механизме присутствует рулевая рейка, которая воспринимает усилие.
  2. Электродвигатель передает усилие на вал руля.

Наиболее часто в автомобилях применяется ЭУР с наличием рейки. Встречается конструкция механизма с параллельным приводом, в котором есть две шестерни. Классическая конструкция рейки включает в себя электрический двигатель, механическую передачу и бортовой компьютер, который управляет всем этим. Устройство технически объединяет механическую часть с электрической в едином блоке. Принцип работы электроусилителя руля основывается на работе асинхронного электрического двигателя.

Принцип работы

Внутри блока механическая передача необходима для передачи того усилия, который создает ЭУР к рейке рулевого механизма. Внутри же электрического составляющего одна шестерня передает усилие от механизма к колесу, а другая от электромотора усилителя. Устройство здесь таково, что рейка имеет специальные выступы и зубья, которые потом приводят в движение колеса машины. Если же в вашей машине используется ЭУР с параллельным приводом, что также бывает нередко, то здесь вращательный момент передается с помощью ремня и винтового механизма. Здесь все немного сложнее с технической точки зрения, но не менее надежно.

Помимо всего этого, важно отметить, что здесь присутствуют еще и электронные датчики. Устройство электроники основано на работе двух датчиков: угла поворота руля и датчике крутящего момента на валу рулевого колеса. Электроусилитель руля, помимо этого, так же использует информацию от системы АБС и от бортового компьютера. Обработав полученную информацию, система анализирует происходящее и определяет, каким способом воздействовать на руль.

Режимы работы усилителя

ЭУР может осуществлять свою работу в таких режимах:

  • Вращение рулевого колеса в обычных условиях.
  • Движение на малой скорости.
  • Подруливание на больших скоростях.
  • Поддержание руля в ровном положении.

Основываясь на данных, полученных от датчиков и вспомогательных систем, усилитель решает, насколько увеличивать крутящий момент на валу рулевой рейки. Крутящий момент передается через специальный торсион к механизму. Количество этого момента меряется, основываясь на показания датчиков, о которых мы говорили выше.

Бортовой компьютер подает к рулю определенное количество крутящего момент, так как в разной ситуации его требуется разное количество. В зависимости от необходимости, электродвигатель увеличивает или уменьшает силу тока, что отражается на усилии, прилагаемом к рулю. Из этого следует, что поворот колес осуществляется за счет суммарного усилия электродвигателя и мышечной силы человека.

Когда водитель паркуется и ему нужно повернуть колеса на месте, то электродвигатель увеличивает силу тока, увеличивая крутящий момент. Максимальный крутящий момент соответствует легкости вращения рулевого колеса. Такой режим называется обычным. Если же машина едет очень быстро и водителю необходимо лишь перестраиваться из полосы в полосу, подруливать по ходу движения, то здесь устройство не увеличивает крутящий момент, и водитель практически вручную вращает руль. Минимальное усилие электромотора на большой скорости крайне необходимо для обеспечения безопасности движения. Слишком чувствительный руль может привести к вылету в кювет.

Эксплуатация в городском режиме

Когда водитель большую часть времени ездит в городе, будет удобнее, если после поворота руль самостоятельно будет возвращаться в прямое положение. Так называемый активный возврат колес значительно упрощает вождение при интенсивном маневрировании. Если же предстоит длительное движение по прямой, то здесь поможет функция стабилизации. Она может автоматически поддерживать колеса в прямом положении – это актуально при неправильном развале-схождении колес или боковом ветре.

Нередко в электрических усилителях, специально созданных для переднеприводных автомобилей, предусмотрена программа, которая компенсирует увод машины, если были установлены приводные валы разной длины. В современных машинах электрика вовсе работает независимо от водителя – сама подруливает и возвращает колеса, помогает правильно парковаться.

autolirika.ru

Принцип работы электроусилителя руля

Автоликбез7 сентября 2016

Борьба за повышение комфорта при управлении автомобиля ведется с момента его изобретения. Сначала поворот руля облегчался путем увеличения размеров самой баранки и за счет внедрения шестерёнчатой передачи. Затем появились гидравлические усилители (ГУР), а в последнее время приводы – помощники стали электрическими (ЭУР). Чтобы понять разницу между ними, стоит изучить принцип работы электроусилителя руля.

Принцип действия ЭУР

Электрический узел, чья задача – облегчить вращение рулевого колеса, состоит из следующих элементов:

  • электродвигатель асинхронного типа;
  • механический привод, соединяющий его с рулевым механизмом авто;
  • собственный блок управления с датчиками.

В малолитражках, где требуется небольшое усилие для поворота колес, блок ЭУР небольших размеров устанавливается под приборной панелью. В автомобилях среднего класса электроусилитель руля под торпедо уже не поместится, а потому выносится в подкапотное пространство. В обоих случаях привод электродвигателя связан с валом рулевой колонки.

При управлении легковыми автомобилями больших размеров и тяжелыми внедорожниками нужно развивать большее усилие, чтобы поворачивать колеса. Поэтому в них задействован привод ЭУР, работающий напрямую с рулевой рейкой. Независимо от места расположения электродвигателя и его подключения к механизму, принцип работы электроусилителя руля остается неизменным. Он заключается в автоматическом включении электропривода и передаче дополнительного усилия на механизм при повороте водителем рулевого колеса. Величина крутящего момента, создаваемого усилителем, зависит от трех параметров:

  • Угла поворота. Он измеряется датчиком, встроенным в рулевую колонку.
  • Усилия на руле. Определяется специальным датчиком в виде скручивающегося торсиона, имеющего механическую связь с валом. Чем сильнее скручивается торсион, тем большее усилие развивает двигатель.
  • Скорости движения. Эта информация поступает от контроллера, а он ее берет от датчика скорости.

Основываясь на этих показаниях, электронный блок управляет электроприводом в соответствии с ситуацией. При малой скорости движения, сильном скручивании торсиона и большом угле поворота (режим парковки или разворота) агрегат усилителя выдает максимальную мощность. Во время движения по прямой особой помощи водителю не требуется, потому ЭУР подключается минимально.

О дополнительных функциях электроусилителей

Устройство электроусилителя руля задумано таким образом, чтобы при необходимости электродвигатель мог поворачивать колеса автомобиля как одновременно с водителем, так и самостоятельно. Это дает простор для реализации дополнительных функций:

  • автоматическое «подруливание» с целью удержания машины на прямой траектории;
  • возврат колес в прямое положение после совершения маневра, ЭУР может это делать, когда водитель отпускает баранку после выполнения поворота;
  • создание «тяжести» на рулевом колесе при разных режимах движения, чтобы сделать руль информативнее;
  • выполнять автоматическую парковку без участия водителя.

В то же время ЭУР не препятствует прямому управлению колесами при заглушенном двигателе или поломке, механическая связь между ними и баранкой сохраняется.

Плюсы и минусы системы ЭУР

Электроусилители при работе развивают слабый крутящий момент по сравнению с тем, как работает усилитель гидравлический. Из-за этого их применяют только на легковых авто, грузовые по-прежнему оснащаются гидравликой. Это единственный существенный недостаток систем ЭУР среди множества достоинств:

  • Благодаря электроприводу такие усилители довольно надежны и практически не нуждаются в обслуживании.
  • Простота. Нет никаких ремней, насосов и гидравлических жидкостей.
  • Снижение расхода бензина до 200 грамм на 100 км по сравнению с усилением от ГУР, поскольку ЭУР не отнимает энергию силового агрегата через ременную передачу.
  • Возможность менять настройки и величину усиления в разных режимах езды.

К плюсам электроусилителей можно прибавить и компактность, потому что все элементы размещены в одном блоке. Но и в случае поломки менять придется весь блок, что обойдется недешево.

autochainik.ru

устройство и принцип работы, неисправности и ремонт ЭУР

В прошлом для управления машиной требовалась физическая сила, теперь же помочь в этом может электроусилитель руля. Но многие автомобилисты не знают о том, как он устроен, а также как произвести простой ремонт в случае поломки. Все, что нужно знать об ЭУР, вы найдете в статье.

Содержание

[ Раскрыть]

[ Скрыть]

Описание ЭУР

Конструкция устройства

ЭУР использует небольшой электродвигатель. Он создает дополнительное усилие на рулевом валу при повороте. Благодаря этому, удалось уменьшить размеры рулевых колес в автомобилях. Первыми такую новинку оценили по достоинству водители грузовиков, сегодня она есть на почти любом легковом автомобиле.

Сама система состоит из нескольких основных элементов:

  • электромотор бесщеточного типа;
  • датчики угла поворота руля;
  • крутящий момент;
  • управляющий блок;
  • сервопривод.

Именно они являются основными элементами, которые входят в электроусилитель руля. Но сама конструкция несколько шире и о ней будет рассказано ниже, сразу после функций, а также плюсов и минусов системы.

Функции, плюсы и минусы

Установка устройства в ВАЗ 2110

Конкурентом данной системы является гидроусилитель и электрогидроусилитель. Разница между ЭУР и ГУР: если ЭУР поломался – ничего страшного не произойдет, но вот при поломке ГУР нужно снять ремень, а в некоторыx авто это невозможно сделать. Но если проеxать без масла, насос придется заменить.

ГУР и ЭУР они имеют явные минусы. Так, нельзя держать колеса в крайнем положении больше 5 секунд, иначе перегрев. А еще требуется периодическое обслуживание. Ну, и наконец на высоких скоростях информативность руля снижается.

А вот электромеханический усилитель, он же ЭУР и ЭМУР, обладает такими плюсами, как:

  • надежность;
  • экономичность;
  • компактность;
  • изменение усилия в зависимости от условий движения.

Основным минусом является то, что он практически не поддается замене отдельных узлов. При их полном выходе из строя, придется менять всю систему, а это достаточно дорого.

Что касается функций, то она, по сути, одна – облегчить управление автомобилем, взяв на себя часть необходимого усилия. С таким устройством автомобиль становится значительно более послушным даже в сложных условиях. Подробнее об устройстве вы узнаете в видео ниже (автор ролика – Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).

Конструкция и принцип работы

На машинах разного типа электроусилитель рулевого управления может устанавливаться в различных местах.

Так, на небольших автомобилях, которым не требуется особо сильного воздействия, система ставится непосредственно в рулевую колонку. Устройство размещается прямо в салоне под колесом управления, там же и все датчики. Такое положение защищает электрический усилитель руля от грязи и других воздействий.

На машинах среднего класса система располагается на рулевой рейке. Усилие же передается через шестерню. Такая система несколько менее надежна, но широко распространена.

Внедорожники и микроавтобусы же требуют установки системы на параллельноосевой конструкции. При этом передача усилия от электродвигателя осуществляется при помощи зубчатоременной передачи, а также механизма из винта и гайки на циркулирующих шариках. При этом ремнем вращается гайка, та передает усилие шарики, от которых оно переходит рулевой рейке.

Основной принцип работы электроусилителя руля – передача дополнительного воздействия с целью облегчения управления автомобилем.

Основные неисправности и способы их устранения своими руками

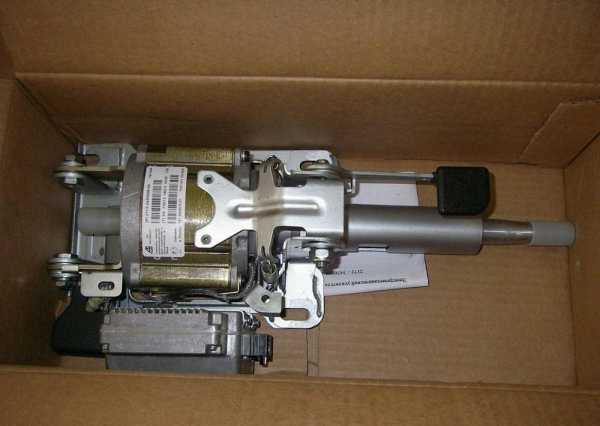

Извлеченная из автомобиля система

Какой бы ни была конструкция в вашем случае, даже если система выходит из строя, вы сохраняете управления. Ведь сохраняется прямая связь между рулевым валом и рейкой. Это обязательно требование безопасности. Поэтому, даже если поломка произойдет посреди движения, это не грозит вам неминуемой аварией.

Но все же, если не работает электроусилитель руля, то это серьезная проблема. Ведь управление автомобилем сразу же станет намного более сложным для вас. Основные неисправности приведем на примере отечественного автомобиля Лада Калина.

О проблеме вам будет сигнализировать желтый значок на панели приборов, изображающий руль с восклицательным знаком. Но его наличие не означает, что вы не можете ехать, просто управлять придется без участия электроусилителя.

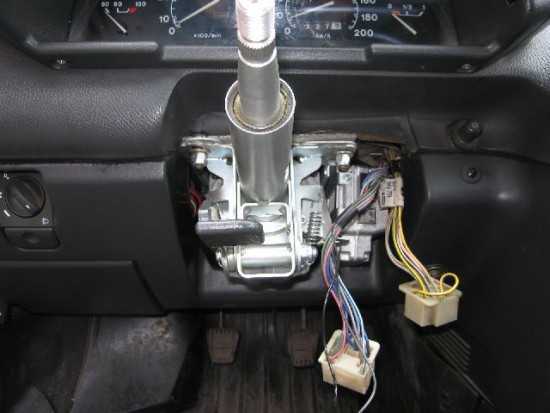

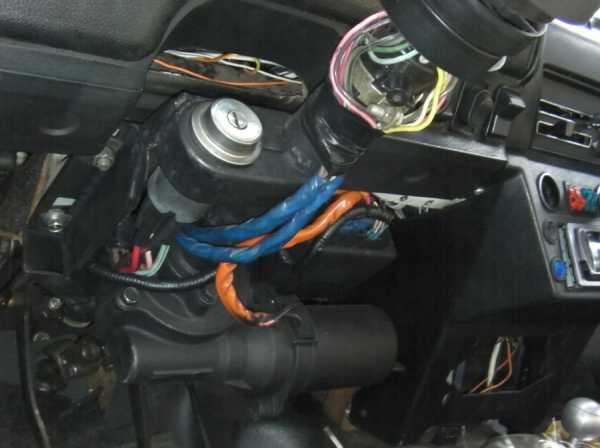

Устройство под панелью

Причина может крыться в самом ЭУР. В этом случае, при зажигании система не проходит через автоконтроль и отключается, чтобы не мешать водителю. Как уже говорилось выше, заменять отдельные узлы практически невозможно и лучше не копаться в устройстве самому. Если ваш автомобиль на гарантии, обратитесь к производителю за заменой ЭУР. В любом случае, ремонт электроусилителя руля будет дорогим, ведь может потребовать ремонт рулевой рейки и другие работы.

Отключение ЭУР также может быть вызвано поломкой датчика скорости. Дело в том, что работы усилителя тесно зависит от того, на какой скорости вы движетесь. Чем быстрее машина, тем меньше усилия дает прибор, дабы вы могли лучше сам контролировать руль. Максимальное же давние идет, когда движение осуществляется на небольшой скорости или машина вообще стоит.

Из-за поломки датчика ЭУР будет отключаться автоматически, так как не получает его данных. Для исправления сложившейся ситуации, вам необходимо заменить сам датчик скорости.

Если ЭУР гудит, то это может быть признаком неправильно поставленного картера – корпуса (поддона) двигателя. В этом случае вибрация с него будет идти на усилитель и тот начнет гудеть. А значит, ремонт ЭУР будет заключаться в исправлении положения картера.

Видео «Гидроусилитель или электроусилитель»

В этом видео проводится сравнение преимуществ и недостатков двух основных видов усилителей (автор – АВТОТЕМА ТВ).

 Загрузка ...

avtozam.com

Отправить ответ

avatar
  Подписаться
Уведомление о
