Форсунки Common Rail — проблемы и неисправности

Хотя современные дизельные двигатели становятся все сложнее, система Common Rail с технической стороны кажется даже проще, чем применяемые ранее системы с механическим ТНВД. В конечном итоге система Common Rail полностью вытеснила с рынка конкурирующие решения, например с насос-форсунками.

Различные концепции

В легковых автомобилях используется несколько видов систем Common Rail. Упрощенно их можно разбить на два типа (электромагнитные и пьезоэлектрические) и четыре производителя (Bosch, Continental, Delphi, Denso). Bosch, Delphi и Denso – известные производители автомобильной электроники. Bosch создавал системы впрыска еще в самом начале прошлого века. Delphi технологию впрыска дизельного топлива купил у компании Lucas. Японский Denso набрался опыта, работая совместно с Bosch и Magnetti Mareli. Continental приобрел Siemens и VDO, став главным конкурентом немецкого Bosch. Форсунки этой компании обозначаются эмблемой Continental уже около года, ранее они носили логотип Siemens.

Самым универсальным является лидер рынка — Bosch, который производит оба типа форсунок: электромагнитные и пьезоэлектрические. В гораздо меньших масштабах оба вида форсунок производят Delphi и Denso. Continental (Siemens) ограничивается исключительно пьезоэлектрической техникой.





Каждый кулик хвалит свое болото

В рекламных буклетах каждый производитель хвалит свой продукт, как лучшее решение. Как Вы уже догадались, на практике у многих из них часто выявляется целый ряд недостатков. Простейшую конструкцию имеют электромагнитные форсунки Bosch. Ремонт немецких форсунок не сложен. Delphi хотел пойти дальше и разработал для своих электромагнитных форсунок гораздо более сложную систему управления. В результате его продукт оказался наиболее чувствительным к качеству топлива и, к сожалению, не слишком долговечным. Среди электромагнитных форсунок наиболее надежными считаются Denso, но есть сложности с доступностью запасных частей для ремонта. Наиболее сбалансированными считаются пьезоэлектрические форсунки конструкции Бош и Сименс (Континенталь), а также отчасти Denso. Форсунки похожи друг на друга, как в техническом плане, так в плане надежности. Из этой группы выбивается только Delphi, пьезофорсунки которого на протяжении всего времени слыли менее выносливыми.

Чьи форсунки можно отремонтировать?

С точки зрения возможности ремонта наиболее предпочтительны турбодизели с классическим впрыском Common Rail компании Bosch. С восстановлением форсунок этого типа способны справиться практически все специализированные центры. Но конечный результат зависит от усердия и честности мастера. Электромагнитные форсунки Delphi также поддаются ремонту, но требуют замены наконечника и кодировки форсунки после ремонта. Это увеличивает стоимость ремонта, но без кодировки двигатель будет работать с перебоями. Электромагнитные форсунки Denso одни из самых долговечных, но ремонт возможен лишь при наличии запасных частей. А вот с этим как раз не все хорошо.

Пьезофорсунки Delphi и Bosch считаются неремонтопригодными. В случае с Siemens (Continental) появились наконечники впрыска, позволяющие изменять размер, что позволяет восстановить работоспособность форсунки. Однако, это касается лишь некоторых моделей с двигателями PSA 2.0 HDI 16V. Различные модификации данного турбодизеля применяются в автомобилях Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60.

На что обращать внимание?

Преимущества и недостатки форсунок должны быть известны еще на этапе выбора автомобиля. Учитывая риск выхода из строя форсунок, следует, как огня избегать двух моделей с одним и тем же двигателем: Ford Mondeo III 2.0 TDCi и Jaguar X-Type 2.0 d.  Врожденные дефекты имели и форсунки Mercedes E250 CDI W212 начала производства. Остальные автомобили с форсунками Delphi нареканий не вызывают. Некоторые моторы позволяют использовать форсунки разных производителей. Например, двигатель 1.6 HDi/TDCi имел четыре различных типа систем впрыска, а самым дешевым в обслуживании был Бош. Аналогичная ситуация с 2.0 HDi. Форсунки Siemens (Continental) могут быть восстановлены, а пьезофорсунки Bosch — нет.

Что надо знать о форсунках Common Rail?

Электромагнитные форсунки Bosch

Они разбираются и сравнительно просты в ремонте. Стоимость восстановления одной форсунки около 100-150 долларов за штуку. Выдерживают они 200 000 км. В 1.9 CDTi компании Opel и 1.9 JTD Fiat форсунки способны дожить до 500 000 км. Цена новой форсунки – около 250-300 долларов за штуку.

Пример применения:

Alfa Romeo 159 2.0 JTDM, Fiat Punto 1.3 JTD, Kia CEE’D 1.6 CRDi, Mercedes C 220 CDI W202, Opel Vectra C 1.9 CDTI, Renault Laguna II 1.9 DCI, Volvo V70 D5, BMW 320d E46.





Электромагнитные форсунки Delphi

По сравнению с Бош форсунки Делфи значительно более чувствительны к качеству топлива. Они немного дороже в ремонте – около 150-200 долларов за штуку — из-за необходимости кодирования с новым наконечником. Средний срок службы 150 000 км. Стоимость новой форсунки – около 250 долларов.

Пример применения:

Dacia Logan 1.5 DCI, Ford Focus 1.8 TDCi, Renault Megane II 1.5 DCI Nissan Almera 1.5 DCI, Hyundai Santa Fe 2.2 CRDi, Kia Carnival 2.9 CRDi, Ford Mondeo 2.0 TDCi III.

Электромагнитные форсунки Denso

Электромагнитные форсунки Denso считаются наиболее качественными. До недавнего времени ощущалась нехватка запасных частей, но в настоящее время большинство из них можно восстановить. Стоимость ремонта около 150-250 долларов за единицу. Цена новой форсунки – около 450 долларов.

Пример применения:

Mazda 6 2.0 CD, Nissan Pathfinder 2.5 DCI, Opel Corsa 1.7 CDTI, Mitsubishi Pajero 3.2 DI-D II, Toyota Avensis 2.0 D-4D.





Пьезоэлектрические форсунки Continental (Siemens)

Раньше предлагались под именем Сименс, а теперь Континенталь. Они долговечны, но еще до недавнего времени считались неремонтопригодными. Сегодня появляются запасные части, и некоторые мастерские берутся за ремонт. Ресурс форсунок более 200 000 км. Стоимость новой форсунки около 350 долларов.

Пример применения:

Citroen C5 2.0 HDi II, Mercedes C220 CDI W204, Volvo V50 D4, Peugeot 207 1.4 HDi.

Пьезоэлектрические форсунки Bosch

Встречаются во многих современных автомобилях и конструктивно очень похожи на форсунки Continental. Имеют они и схожий ресурс – более 200 000 км. К сожалению, они неремонтопригодные. Новые стоят около 300 долларов.

Пример применения:

Audi A6 3.0 TDI, BMW 320d E90, Nissan Qashqai 2.0 DCI, Skoda Octavia III 2.0 TDI.





Пьезоэлектрические форсунки Denso

Они достаточно надежные, но не разборные и поэтому ремонту не подлежат. Применяются в небольшом количестве автомобилей. Чаще всего их можно встретить в Lexus и новых моделях Toyota. Стоимость новой форсунки около 500 долларов.

Пример применения:

Lexus IS 2.2D, Toyota RAV-4 IV 2.2 D-4D.

Пьезоэлектрические форсунки – Delphi

На рынке представлены ограничено. Дебютировали с Mercedes E250 CDI BlueEFFICIENCY в 2009 году, и сразу же начали вызывать проблемы. Позже конструкция форсунок была изменена.

Пример применения:

Mercedes E 250 CDI Bluefficiency.





Неисправности системы впрыска Common Rail

Как правило, система впрыска Common Rail в состоянии продержаться без каких-либо проблем более 200 000 км. Но все зависит не только от конструкции, но и условий эксплуатации. Наименее надежны и наиболее чувствительны к качеству топлива форсунки фирмы Делфи. Первые проблемы порой появляются уже при 140 000 км. Наиболее выносливой является продукция компании Денсо. Пьезоэлектрические форсунки Бош и Континентал (Сименс), как правило, выдерживают более 200 000 км. Столько же служат и электромагнитные форсунки Бош.

Характерные симптомы неисправностей системы впрыска Common Rail

— затрудненный запуск;

— черный дым;

— неравномерная работа двигателя;

— увеличение расхода топлива;

— падение мощности;

— перегрев двигателя.

Тем не менее, сбои в работе системы Common Rail не всегда являются результатом повреждения форсунок. Дефект мог настигнуть насос высокого давления, регулятор давления топлива и другие датчики. В любом случае параметры работы системы впрыска дают практически точный ответ на вопрос о состоянии форсунок.

Что не сделать в гараже

«Обследовать» систему можно с помощью специального диагностического компьютера  по параметрам давления и так называемой «коррекции форсунок». Еще один простой способ – определение величины перелива. Так же возможно снятие форсунок для осмотра или проверки на стенде. К сожалении, в некоторых случаях изъять форсунку невозможно — прикипает.

Как ремонтируют

Электромагнитные форсунки

Технические возможности позволяют восстановить все электромагнитные форсунки (Bosch, Delphi, Denso). Ограничения может наложить доступность запасных частей: клапаны, наконечники, катушки, корпуса и т.д.). В случае с Бош никаких проблем нет. Немного хуже с компонентами для Делфи. А для Денсо оригинальных компонентов просто не существует. Есть только небольшая доля неофициальных заменителей. Стоимость восстановительного ремонта зависит от количества заменяемых элементов и производителя форсунок. Для Bosch ориентировочно сумма составит от 50 до 150 долларов за штуку, а для Delphi и Denso – до 200-250 долларов.





Пьезоэлектрические форсунки

Полноценное восстановление пьезоэлектрических форсунок Bosch, Delphi и Denso не возможно. Все, что допустимо – это снять наконечник форсунки, промыть его в ультразвуковом аппарате и проверить работу форсунки на стенде.

Чуть лучше ситуация с некоторыми форсунками Continental (Siemens). Для отдельных форсунок существуют запасные части. Стоимость восстановления – около 150 долларов.

Ремонт форсунок

Разборкой и ремонтом форсунок должны заниматься только специалисты профильных сервисов. Уже сама разборка форсунки требует особого инструмента. Кроме того, до и после разбора необходимо проверить работу форсунки на специальном стенде.

Ход работ:

— проверка форсунки на стенде;

— демонтаж и промывка элементов;

— дефектовка и замена необходимых деталей;

— регулировка и сборка форсунки;

— измерение параметров после сборки;

— присвоение индивидуального кода, учитывающего характеристики конкретного экземпляра (для некоторых форсунок).

Только после процесса регенерации и устранения сопутствующих неисправностей (например, осадок в баке или стружка от насоса в системе), форсунки могут быть установлены назад на свое место. Попутно обязательно должен быть заменен топливный фильтр и медные шайбы под форсунками.



vvm-auto.ru

Принцип работы форсунки Common Rail

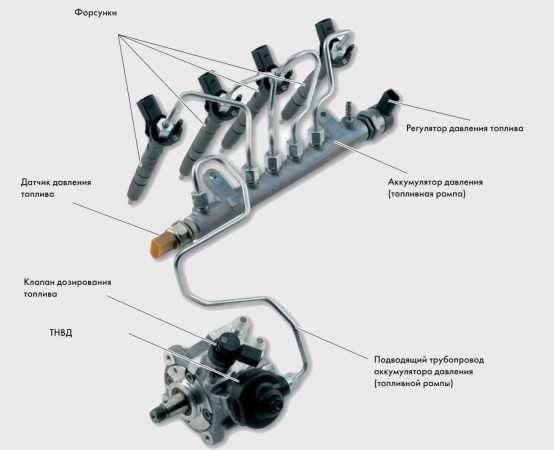

      Форсунки Common Rail связаны с топливным аккумулятором высокого давления  магистралями из толстостенных трубок, способных выдерживать давление до 2 500 бар. Форсунки системы Common Rail по аналогии с форсунками на дизельных двигателях с непосредственным впрыском топлива устанавливаются с зажимными скобами в головке цилиндра. Тем самым допускается возможность установки форсунок указанной системы на дизельные двигатели с непосредственным впрыском топлива без кардинальной модернизации головки блока цилиндров.

Необходимые время начала впрыска и величина подачи топлива (продолжительность впрыска) обеспечиваются открытием электромагнитного клапана каждой форсунки посредством команды от электронного блока управления ДВС, получающего сигналы о положении коленчатого вала и частоты его вращения через соответствующие датчики.  Форсунка состоит из следующих основных функциональных блоков:

  • распылительный узел
  • система гидропривода
  • клапанный узел

Принцип действия форсунки


А – форсунка в состоянии покояB – форсунка открытаC – форсунка закрыта

1 – обратная топливная магистраль; 2 – катушка электромагнита; 3 – якорь электромагнита; 4 – шарик клапана; 5 – камера управляющего давления; 6 – конус иглы распылителя; 7 – сопловые отверстия распылителя; 8 – дроссельное отверстие отвода топлива; 9 – магистраль высокого давления; 10 – дроссельное отверстие подачи топлива; 11 – мультипликатор;

Форсунка в «состоянии покоя» (Рис А). Топливо подается по магистрали 9 высокого давления (см. рис. А) через подводящий канал к распылителю форсунки, а также через дроссельное отверстие 10 подачи топлива — в камеру 5 управляющего клапана. Через дроссельное отверстие 8 отвода топлива, которое может открываться электромагнитным клапаном, камера соединяется с обратной топливной магистралью 1. При закрытом дроссельном отверстии 8 гидравлическая сила, действующая сверху на мультипликатор 11 управляющего клапана и усилие пружины (ориентировочно, в зависимости от моделей ~30Н), превышает силу давления топлива снизу на конус 6 иглы распылителя. Вследствие этого игла прижимается к седлу распылителя и плотно закрывает сопловые отверстия 7 распылителя. В результате топливо в камеру сгорания не попадает.

Форсунка открыта, процесс впрыска (Рис В). При срабатывании электромагнитного клапана якорь электромагнита сдвигается вверх (на рис. 8), открывая дроссельное отверстие. Соответственно снижаются как давление в камере управляющего клапана, так и гидравлическая сила, действующая на мультипликатор. Под действием давления топлива на конус 6 игла распылителя отходит от седла и топливо через сопловые отверстия 7 впрыскивается в камеру сгорания цилиндра. Применение такого непрямого управления иглой вызвано тем, что непосредственного усилия электромагнитного клапана для быстрого подъема распылителя недостаточно. Также дополнительно для увеличения моментов (уменьшения времени срабатывания) применяются промежуточные вставки между мультипликатором и иглой распылителя — упругие стержни, способные сжиматься-распрямляться. А для исключения явления «отскока» шарика клапана в форсунках применяются демпфирующие устройства.

Форсунка закрывается/ закрыта (Рис. С). После закрытия клапана давление над мультипликатором повышается, вследствие чего он перемещается вниз и через упругий стержень воздействует на иглу распылителя. Благодаря упругому стержню (за счет его распрямления) скорость перемещения иглы увеличивается, а время опускания уменьшается. Игла полностью опускается и перекрывает доступ к сопловым отверстиям распылителя.

Более подробно и наглядно принцип работы форсунки Common Rail описан в анимационном ролике «Как работает форсунка Common Rail», размещенном на сайте нашей компании в разделе «Видеотека».

www.automodern-msk.ru

Система Common rail: принцип работы и самостоятельная диагностика

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected]

Учёные, занимающиеся разработкой современных двигателей, стремятся максимально оптимизировать работу агрегата внутреннего сгорания. Улучшения, которые реализуются в дизельных двигателях, направлены прежде всего на снижение потребления топлива, увеличения мощности и уменьшения концентрации вредных веществ в отработанных газах.

Все перечисленные требования можно с успехом реализовать на практике, если для впрыска дизельного топлива использовать систему «Коммон рейл»

Принцип работы системы «Коммон рейл»

Как работает система common railing

Название системы впрыска топлива «Common Rail» переводится с английского, как «общая магистраль». Данный термин очень точно характеризует принцип подачи топлива к форсункам двигателя. Давление в топливной системе Коммон рейл может достигать 2 000 атмосфер. Чтобы обеспечить доставку топлива к форсункам, в систему питания «Коммон рейл делфи» устанавливается аккумулятор, в котором дизельное топливо находится под постоянным высоким давлением.

Форсунки common rail представляют собой устройство с электромагнитным способом открытия игольчатого клапана. Электронная система позволяет с высокой точностью установить момент впрыска топлива, что делает работу двигателя максимально производительной.

Достоинства системы прямого впрыска топлива

Если на автомобиле установлена топливная система common rail, то эксплуатация такого транспортного средства будет обходиться значительно дешевле, в сравнении с машинами оснащёнными простыми дизельными установками, благодаря значительно меньшему расходу топлива на 100 км пробега. Для людей, заботящихся о чистоте окружающей среды, приобретение автомобиля, оснащённого дизельным двигателем Common rail delphi, является разумной альтернативой между машиной с бензиновым двигателем и электромобилем.

Common rail уменьшает ущерб экологии

Высокие требования к деталям автомобиля, работающим на дизельном автомобиле с прямым впрыском, позволяет эксплуатировать двигатель долгое время без каких-либо дополнительных финансовых расходов.

К сожалению, система питания «Сommon rail» имеет не только достоинства, но и значительные недостатки, которые следует учитывать при эксплуатации дизеля.

Недостатки коммон рейл

Среди основных недостатков, которые могут возникнуть, при эксплуатации дизельного двигателя, оснащённого этой системой, можно назвать высокую требовательность к качеству топлива. Очень тонкие распылительные каналы форсунки, могут быть блокированы находящимися в топливе мельчайшими твёрдыми частицами. Также по причине усложнённой конструкции форсунок их замена потребуется значительно ранее, чем деталей, установленных на обычные дизельные двигатели. Топливная аппаратура, приобретение которой потребуется уже во время первого капитально ремонта, не будет стоить дёшево, и даже если осуществлять самостоятельный ремонт форсунок common rail, потребуется потратить немалые финансовые средства на приобретение запчастей, инструментов и оборудования для проведения ремонтных и диагностических работ. Сommon rail своими руками, в гаражных условиях, очень сложно настроить и отремонтировать, а мастерской, в которой имелись бы квалифицированные специалисты, может не оказаться в непосредственной близости от стоянки транспортного средства. Самостоятельная регулировка такой системы возможна только при наличии знаний об устройстве дизельного двигателя.

 Диагностика системы «Коммон рейл»

Диагностика common rail

Высокое качество запчастей, которые изготавливаются для системы Common rail delphi, позволяет осуществить полное восстановление работоспособности двигателя. После большого пробега либо при эксплуатации двигателя на топливе неудовлетворительного качества возможны различные негативные проявления в работе агрегата. Неисправность системы Common rail delphi может проявляться следующими «симптомами»:

  • Нестабильной работой двигателя на «холостых» оборотах;
  • Двигатель не развивает полной мощности;
  • При движении автомобиля наблюдаются рывки и толчки, а при попытке ускорения — провалы.

Данные проявления, могут сопровождаться чрезмерной шумностью двигателя, а также значительным увеличением расхода топлива.

Если двигатель автомобиля с установленной системой common rail denso стал работать нестабильно, то дальнейшая эксплуатация приведёт только к усугублению проблемы, поэтому следует незамедлительно обратиться в специализированный сервис для осуществления диагностики дизеля.

Современная диагностика common rail осуществляется с применением компьютеризированного комплекса, который позволяет точно определить проблемную форсунку. Производить диагностику многочисленных датчиков системы «Коммон рейл денсо» должен только квалифицированный специалист, который в состоянии однозначно интерпретировать показания электронных диагностических приборов.

При выявлении серьёзных неисправностей, система впрыска common rail должна быть отремонтирована опытным мастером.

Самостоятельная диагностика

При отсутствии дорогостоящей аппаратуры в гаражных условиях можно осуществить некоторые диагностические мероприятия самостоятельно. Если двигатель не заводится или, запустившись, работает крайне нестабильно, то первое, что можно испытать на исправность — калильные свечи.

Свечи

Свечи накала очень просто проверить, если пропустить через них напряжение двенадцать вольт, а на выходе подключить лампу накаливания такого же напряжения мощностью 20 — 60 В. Если лампа будет ярко светиться, то свеча исправна, при тусклом свечении или его отсутствии потребуется заменить неисправную деталь.

Если при попытке завести дизельный двигатель не происходит воспламенение рабочей смеси, то следует проверить топливную систему на наличие в ней топлива. Давление, при котором система питания common rail delphi может обеспечить стабильный запуск агрегата, должно быть не менее 150 атмосфер. Проверка топливной системы осуществляется в такой последовательности:

  1. Необходимо тщательно осмотреть топливную рейку и все топливные трубки. При выявлении утечки топлива из системы необходимо незамедлительно восстановить герметичность участка топливопровода;
  2. Следует отпустить на несколько оборотов штуцер ведущий к одной из форсунок, провернуть двигатель стартером на несколько оборотов и по вытекающему из этого места топливу убедиться в работоспособности насоса высокого давления. Если в системе питания будет отсутствовать топливо, или его давление будет отличаться в меньшую сторону от минимально необходимого, то потребуется проверить ТНВД, а также насос подкачки, который осуществляет перекачку топлива из бака автомобиля.

Обратный манометр

Проверка насоса низкого давления осуществляется с помощью обратного манометра. Измерительный прибор должен показать не менее минус 1,5 атмосфер. Только в этом случае будет открываться заборный клапан, и в систему начнёт поступать топливо в необходимом объёме. Дизельные топливные насосы высокого давления, лучше проверять демонтировав эту деталь с двигателя. Гаражные мастера занимающиеся самостоятельным ремонтом конструируют самодельные стенды на которых насос надёжно фиксируется и запускается с помощью электрической тяги. К насосу подводится топливный шланг с дизельным топливом, а на выходе устанавливается манометр, который позволит измерить давление в топливной системе. Измерительный прибор должен быть рассчитан на большое давление, иначе правильно диагностировать поломку насоса не получится. Работающий насос может нагнетать топливо до 2000 атмосфер, поэтому следует все соединительные муфты надёжно закрепить, прежде чем включать систему. Такая схема позволит определить исправность насоса высокого давления. Если деталь окажется неисправной, то следует произвести её замену либо отремонтировать насос на станции технического обслуживания.

Не следует опасаться использовать новейшие технологии в повседневной жизни. В ближайшем будущем каждый дизельный двигатель будет оборудован системой Common rail delphi, поэтому приобретая автомобиль с таким видом дизеля можно не опасаться за то, что силовой агрегат быстро устареет, и на него невозможно будет найти оригинальные запчасти. Если постоянно следить за качеством топлива, заливаемого в топливный бак, то количество пройденных километров до первого капитального ремонта двигателя, оснащённого системой Common rail delphi, будет исчисляться сотнями тысяч, при этом каждый пройденный километр позволит сэкономить деньги на приобретении топлива.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

форсунки common rail

Форсунки common rail, которые начали устанавливаться на дизельные иномарки ещё с 90-х годов прошлого века, заменили со временем более простые механические дизельные форсунки, срабатываемые от давления топлива. И сейчас под капотом почти любой дизельной иномарки (кроме более старых машин) установлены форсунки такого типа. В этой статье будет подробно описан принцип работы и устройство современных дизельных форсунок системы common rail, какие они бывают и другие нюансы.

Для начала следует сказать, что инженеры многих автомобильных держав ещё в 70 годах начали разрабатывать форсунки подобного типа, причём довольно успешные работы проводились и в Советском Союзе. Но первые промышленные образцы, которые удалось поставить на поток примерно в 1997 году, удалось разработать фирме «Robert Bosch», причём совместно с фирмами GmbH, Elasis и Fiat.

Если быть точным, то форсунки для дизелей с системой common rail бывают двух основных типов: электро-гидравлические и пьезо-электрические. Оба типа применяются на современных дизелях и оба типа форсунок будут подробно описаны ниже.

Устройство и принцип работы форсунки common rail.

Устройство электро-гидравлической форсунки показано на рисунке 1. Из топливной рампы (рейки) дизельное топливо поступает по трубопроводу высокого давления в форсунку через входной штуцер 4. Затем через канал 10 и жиклер 7 топливо поступает в так называемую камеру гидро-управления 8. Эта камера соединяется с линией обратки через жиклер 6, который открывается и закрывается с помощью селеноидного электро-клапана.

Рис. 1 — электро- гидравлическая форсунка . А — форсунка закрыта, Б — форсунка открыта (впрыск). 1 — сливной канал обратки, 2 — клемма (электроразъём), 3 — электромагнитный клапан (селеноид), 4 — впускной канал (штуцер трубопровода высокого давления), 5 — шариковый клапан, 6 — жиклер, 7 — жиклер впускного канала, 8 — гидрокамера, 9 — плунжер, 10 —  топливный канал, 11 — запорная игла форсунки.

Если жиклер 6 перекрыт, то силы давления топлива, которые воздействуют на управляющий плунжер 9, гораздо больше силы давления, приложенного к конусу в средней части запорной иглы 11 (давление давит на иглу снизу, и стремиться приподнять её, но это давление пока меньше давления, воздействующего сверху на плунжер 9 и иглу 11). От этого запорный конус иглы достаточно плотно прижат к своему седлу и надёжно перекрывает поступление топлива, находящегося под большим давлением, в камеру сгорания двигателя.

Но когда подаётся электро-сигнал на управляющий селеноид электроклапана, жиклер 6 тут же открывается, при этом давление в камере гидро-управления мгновенно снижается и сила давления топлива, давящая на плунжер 9 сверху тоже снижается. И теперь сила давления, действующая на плунжер 9 сверху, становится меньше, чем сила давления топлива, воздействующего на запорную иглу снизу.

При этом сила давления, действующего на запорную иглу снизу, ещё и преодолевает сопротивление пружины, указанной красной стрелкой на рисунке 1 а. А значит в этот момент конус иглы отделяется от своего седла и топливо впрыскивается в камеру сгорания двигателя.

Описанное выше воздействие на запорную иглу форсунки, с помощью разности давления (так называемая мультипликаторная система, работающая с помощью управляющей дозы топлива), позволяет мгновенно воздействовать на иглу, очень быстро отрывая конус иглы от её седла, для возникновения впрыска топлива, что невозможно было бы сделать с помощью прямого воздействия электрического клапана на иглу (селеноид электроклапана срабатывает гораздо медленнее).

При этом так называемая управляющая доза топлива, с помощью которой игла открывается мгновенно, не впрыскивается в камеру сгорания, а направляется обратно, через жиклер 6 гидро-управляющей камеры в трубопровод обратки (указан белой стрелкой) и далее в топливный бак.

Теперь немного опишу работу форсунки common rail в процессе четырёх этапов её работы.

  • Исходное состояние, когда форсунка закрыта с приложенным высоким давлением от рампы — это первый этап работы.
  • Затем второй этап, когда форсунка открывается и происходит начало впрыска.
  • Третий этап, когда форсунка полностью открыта (запорная игла приподнята над отверстиями распылителя).
  • Ну и четвёртый этап, когда конус запорной иглы садится на своё место в седле и игла перекрывает отверстия распылителя, то есть форсунка закрывается (конец впрыска).
    Эти четыре рабочих этапа являются результатом действия сил давления, приложенных к внутренним деталям форсунки.

А теперь все эти 4 этапа поподробнее, в процессе работы форсунки:

При исходном состоянии форсунка закрыта (смотрите рисунок А), то есть её запорный конус плотно прижат к своему седлу ещё и с помощью пружины и перекрывает поток топлива в камеру сгорания (разумеется впрыск невозможен). При этом дизельное топливо из топливной рампы по трубопроводу высокого давления при давлении примерно не менее 300 кг/см² поступает через входной штуцер 4 и полость указанную чёрной стрелкой во внутрь форсунки.

В определённый нужный момент впрыска топлива, от ЭБУ на селеноид 3 поступает импульс напряжения, при этом электро-магнитный клапан открывается (см. рисунок Б), шарик 5 тоже приподнимается над выходным отверстием и открывает выход топливу, ну и топливо начинает стравливаться в обратку (по белой стрелке на рисунке).

От этого давление топлива в управляющей камере снижается, а давление топлива, давящее на иглу снизу увеличивается и преодолевая усилие пружины, давление приподнимает иглу, отрывая её конус от седла распылителя и открывая распыляющее отверстие распылителя для впрыска топлива в камеру сгорания дизельного двигателя, под давлением, практически равным давлению в топливной рейке (рампе).

Как только ЭБУ отключит управляющее напряжение от клеммы 2 селеноида электро-клапана, он тут же закрывается и давление в камере управления тут же увеличивается, от давления создаваемого в рампе и поступающего по трубопроводу высокого давления в форсунку, и опять создаётся внутреннее давление, давящее на плунжер 9 сверху через жиклер 7.

И соответственно плунжер давит на иглу сверху, и совместно с пружиной плотно прижимает запорный конус иглы к своему седлу, перекрывая отверстие распылителя. И далее всё повторяется, когда ЭБУ опять в нужный момент подаст управляющее напряжение (импульс) на клемму 2 селеноида электро-клапана форсунки. Если внутреннее давление внутри форсунки отсутствует, то игла запирает отверстие распылителя только от воздействия запорной пружины (указана красной стрелкой на рисунке).

Ремонт и доступность запчастей для электро-гидравлических форсунок гораздо проще, чем ремонт пьезо-форсунок, которые будут описаны ниже. И технические возможности многих специализированных центров в крупных городах, позволяют восстановить практически все электро-гидравлические форсунки от известной фирмы «Bosch», чуть сложнее с запчастями для фирмы «Delphi» (новые корпуса форсунок, наконечники, запорные клапаны, катушки селеноидов порой очень трудно найти для этой фирмы, но в крупных городах или через интернет сейчас уже всё возможно).

Ну, а оригинальные запчасти для форсунок японской фирмы «Denso»найти нереально (хотя постепенно интернет налаживает ситуацию), ну разве что подделки от какой то азиатской фирмы. Сколько проработают такие запчасти неизвестно. Стоимость ремонта естественно зависит от региона, где находится СТО, а так же от количества заменяемых деталей, ну и от производителя этих деталей и самой форсунки. И разумеется, чем больше изношенных деталей заменено, тем дороже ремонт форсунки, поэтому точную цифру не берусь озвучивать.

Потолок ремонта бошевских форсунок составляет примерно сто пятьдесят $, а максимальная стоимость ремонта форсунок «Denso» или «Delphi обойдётся примерно на сотню $ дороже (на «Denso» в большинстве случаев будут установлены неоригинальные запчасти).

Надеюсь устройство и принцип работы электро-гидравлической форсунки common rail понятно новичкам, и ниже будет описан второй тип форсунки, которая называется пьезо-электрической.

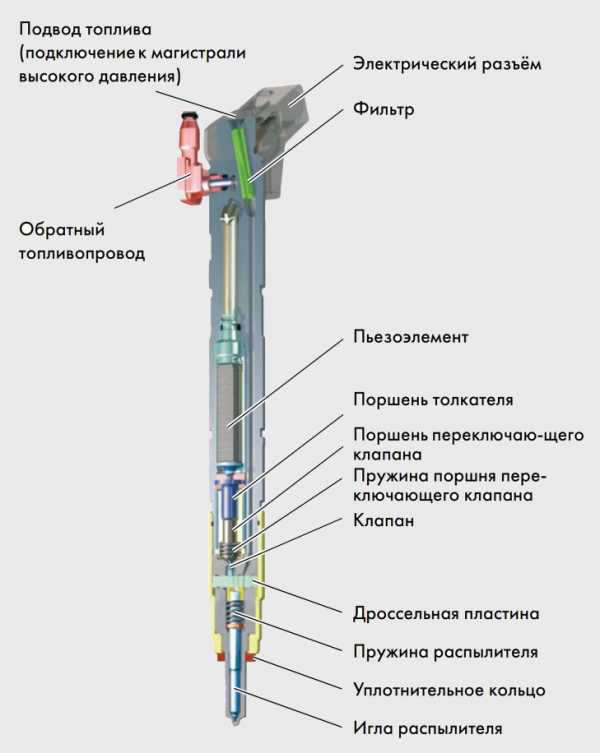

Устройство пьезо-электрической форсунки показано на рисунке 2. Пьезо-форсунки сейчас являются более совершенными форсунками современных дизельных автомобилей с системой common rail. Причём пьезоэффект заключается в изменении длины пьезокристалла, под действием напряжения, поступающего из блока управления.

Форсунка пьезо-гидравлическая 1 — игла форсунки, 2 — уплотнение, 3 — пружина иглы, 4 — блок дросселей, 5 — переключающий клапан, 6 — пружина клапана, 7 -поршень клапана, 8 — поршень толкателя, 9 — пьезоэлемент, 10 — сливной канал, 11 — сетчатый фильтр 12 — электрический разъем, 13 — нагнетательный канал.

И пьезоэлемент таких форсунок срабатывает примерно в четыре раза быстрее, чем электромагнитный клапан вышеописанных электро-гидравлических форсунок. Это основное преимущество даёт возможность осуществлять многократный впрыск топлива за один цикл работы форсунки и это позволяет более точно дозировать порцию впрыскиваемого в камеру сгорания топлива.

Но принцип работы у пьезо-форсунки также основан на гидравлической системе, то есть от действия стравливания и уменьшения давления топлива над запорной иглой, но об этом подробнее ниже. Когда на клемму 12 пьезо-форсунки не подаётся электрическое напряжение, запорная игла своим конусом перекрывает отверстия распылителя за счёт высокого давления топлива, воздействующего на поршень (а так же от воздействия запорной пружины 3, которая давит на иглу даже когда нет давления топлива в системе).

Когда необходимо произвести впрыск топлива, в нужный момент от ЭБУ на клемму 12 пьезоэлемента 9 подаётся напряжение, от которого увеличивается длина пьезокристала и он начинает давить на поршень толкателя 8, а тот в свою очередь давит и открывает переключающий клапан 5, и через этот уже открытый клапан, дизельное топливо начинает поступать в топливо-провод обратки (сливного канала 10).

При этом давление топлива, давящее сверху на запорную иглу 1 ощутимо снижается, и от этого давление топлива, давящее на иглу снизу, уже способно приподнять иглу и открыть отверстия распылителя для осуществления впрыска. Причём количество впрыскиваемого в камеру сгорания дизельного топлива зависит от длительности воздействия напряжения на пьезоэлемент форсунки (длительность определяется ЭБУ), а также зависит от созданного давления в топливной рейке (рампе) топливной системы современного дизеля.

Плюсы пьезо-форсунок были описаны выше, а основной их минус это то, что полноценный их ремонт нереален (особенно форсунок от фирм «Denso», «Bosch» и фирмы «Delphi»). С электро-гидравлическими форсунками этих фирм и с запчастями для них гораздо проще, чем с пьезо-форсунками. Чуть проще с запчастями для некоторых пьезо-форсунок от фирмы Siemens (сейчас Continental).

Можно конечно частично восстановить их работоспособность и устранить последствия нашего ужасного топлива, сняв наконечники и промыв их на ульразвуковом стенде. Ну и затем проверить работу форсунок на специальном диагностическом стенде, если отвезти их в какой нибудь специализированный центр.

Мы рассмотрели оба типа форсунок common rail, их устройство и принцип работы, а также основные плюсы и минусы форсунок каждого типа. И теперь перейдём более подробно к их производителям, которые немного были описаны выше.

Производители форсунок common rail и их ремонтопригодность.

Bosch, Delphi, Continental (бывший Siemens) и Denso — четвёрка мировых производителей форсунок для современных дизелей с системой common rail.

Всем известный Bosch является пионером производства форсунок ещё со времён первых дизельных двигателей и аппаратуры к ним и несомненно является лидером в этой области, в том числе и в производстве самых современных форсунок common rail.

К тому же с ремонтом электро-гидравлических форсунок этой знаменитой фирмы способны справиться практически все СТО, да и с запчастями проблем нет. А вот пьезо-электрические форсунки этой фирмы в большинстве случаев неремонтопригодны (ну только лишь восстановить ультразвуком их наконечники, как было описано выше, способны проработать примерно 200 тысяч, а новые можно найти примерно за 300$).

Разобрать и восстановить работоспособность электро-гидравлической бошевской форсунки для грамотного специалиста проблем не составляет (если хотите стать таким и зарабатывать приличные деньги, то кликайте на баннер под этой статьёй), а переборка и проверка форсунок на диагностическом стенде может потребоваться после двухсот тысяч км пробега, при более менее нормальном топливе. А на качественном европейском топливе бошевские форсунки способны проработать до 500 тысяч км. Стоимость ремонта, как было сказано выше, в пределах 150$.

Японская корпорация Denso производит самые качественные форсунки common rail. К тому же нехватка запасных частей для форсунок этой японской фирмы постепенно уходит в прошлое и в крупных городах уже можно купить практически все нужные запчасти. Ремонт и проверка на диагностическом стенде в специализированном центре может обойтись примерно в 150$, но ведь это дешевле, чем покупать новую форсунку за 400 — 450$ (может быть и дороже у некоторых «дилеров» где нибудь в глубинке).

Что касается восстановления пьезо-электрических форсунок фирмы Denso, то они как и бошевские неразборные и ремонту не подлежат. Но пьезо-электрические форсунки этой фирмы достаточно надёжные (способны проработать до 500 тысяч на европейском топливе и до 200 тысяч на нашем), и применяются они как правило на некоторых престижных автомобилях, таких как Лексус (ну и на некоторых джипах Таёта).

Ну а если возникнет необходимость заменить пьезоэлектрические форсунки на вашей машине (например после определённого пробега) то придётся потратиться на 2000 зелёных денег, так как цена новой форсунки примерно 500$. Ну а если ваш дизельный двигатель имеет не 4 цилиндра, а больше (например если под капотом вашей машины живёт шести, или восьми цилиндровый V-твин, то придётся потратиться в два раза больше. Поэтому если надумаете покупать себе машину с многоцилиндровым двигателем, то приобретайте дизельную иномарку с электрогидравлическими форсунками, ремонт которых обойдётся гораздо дешевле (примерно 150$ за шт).

Производитель форсунок фирма Delphi так же выпускает качественные изделия, но форсунки этой фирмы как правило более чувствительны к качеству дизельного топлива и поэтому их ресурс на нашем топливе меньше, чем у форсунок того же Боша (примерно 150 тыс.км.).

Ну а что касается стоимости ремонта, то восстановление и проверка на стенде электро-гидравлической форсунки этой фирмы обойдётся чуть дороже, чем ремонт форсунок вышеописанных фирм, примерно 200$ (из-за необходимости прошивки кода, при замене нового распылителя).

Но разумеется цена может быть и другой, в зависимости от региона и крутизны СТО. Однако сейчас возможно найти новую форсунку примерно за 250 — 270$, а значит для многих гаражных мастеров есть смысл купить и установить новую форсунку, чем заморачиваться с ремонтом бэушной форсункой этой фирмы.

Что касается пьезоэлектрических форсунок этой фирмы, то распространены они мало (появились на некоторых Мерседесах, например  Mерседес E250 CDI), но при их дебюте в 2009 году из-за них часто появлялись перебои в работе дизеля и в последствии они были усовершенствованы. Насчёт ремонтопригодности пьезо-форсунок этой фирмы, впрочем как и других фирм, говорить не приходится в виду их не разборной конструкции. Немного продлить ресурс поможет очистка распылителей в ультразвуковом стенде.

Производитель форсунок Continental (бывший Siemens), так же производит достаточно долговечные форсунки (пробег достигает 200 тысяч, а на европейском топливе разумеется ещё больше), как электрогидравлические, так и пьезоэлектрические.

Даже электрогидравлические форсунки этой фирмы ещё совсем недавно считалось нереально восстановить, из-за недостатка запасных частей, но сейчас ситуация гораздо проще, к тому же этому способствует развитие интернет магазинов. И многие специализированные центры сейчас уже берутся за ремонт электрогидравлических форсунок этой фирмы (стоимость примерно 200$). А новая форсунка обойдётся примерно в 300 — 350$. Что касается пьезо-форсунок этой фирмы, то они как были, так и остаются неремонтопригодны.

Ну и напоследок несколько советов новичкам, точнее несколько причин, которые подтвердят вам, что форсунки вашего автомобиля требуют грамотной мастерской с диагностическим стендом в специализированном сервисе.

  • Первая причина для переборки форсунок — это трудный запуск дизельного двигателя — почему не заводится машина можно уточнить вот в этой статье (разумеется трудный запуск может быть и по другим причинам, особенно при похолодании и подробнее об этом читаем вот здесь).
  • Повышенный расход топлива двигателем.
  • Чёрный дым (о диагностике мотора по цвету выхлопа читаем вот тут).
  • Потеря мощности двигателем (ещё о других причинах потери мощности читаем вот здесь).
  • Работа двигателя с перебоями.
  • Троит дизельный двигатель (при выходе из строя одной форсунки).
  • Перегрев дизельного двигателя.

Разумеется перечисленные выше причины могут быть не только из-за неисправных форсунок, но и из-за неисправностей в ТНВД (о его диагностике и ремонте читаем вот здесь), или от неисправностей регулятора давления топлива, или из-за выхода из строя какого то датчика, который должен был подавать информацию на электронный блок управления.

Нюансов сбоев в работе современного дизеля может быть несколько, и тут в пределах одной статьи всё описать невозможно. Потребуется диагностика двигателя, ну а кто хочет стать грамотным и высокооплачиваемым диагностом современных дизелей common rail, советую изучить полезный видеокурс, кликнув на баннер под этой статьёй.

Если же выяснится, что проблема именно в какой то форсунке, то следует её демонтировать с двигателя, затем проверить её работу на стенде. Ну а дальше потребуется разборка элементов форсунки, деффектовка деталей, замена негодных деталей и промывка годных, затем потребуется сборка и регулировка форсунки и измерение её параметров работы. Ну и для некоторых форсунок (например фирмы Delphi) потребуется перепрошивка кода в зависимости от установленного экземпляра).

Подробно о ремонте форсунок обычного типа я уже писал вот тут, но о ремонте форсунок common rail как нибудь по возможности напишу. Ну и напоследок ещё несколько советов новичкам: при установке отремонтированных форсунок на свой двигатель, обязательно замените их уплотняющие медные шайбы новыми (об этом я уже писал в статье про ремонт обычных форсунок, и как демонтировать форсунки тоже), а так же следует обязательно заменить все топливные фильтры, и обязательно промойте фильтр грубой очистки в топливном баке, и сам бак тоже. Ну и не помешает промыть все топливопроводы.

Также не помешает промывка топливной системы от продуктов износа  деталей ТНВД (от мелкой металлической пыли, которая постепенно образуется в процессе работы деталей насоса, особенно от кулачкового привода плунжера).

Вот вроде бы и всё, если что то вспомню, то обязательно допишу. Надеюсь эта статья была полезна начинающим дизелистам и теперь вы знаете, что не такие уж они и сложные форсунки common rail, успехов всем.

suvorov-castom.ru

Что лучше common rail или насос форсунка: ответ есть

Что лучше common rail или насос форсунка? Попробуем дать ответ на вопрос по системам впрыска и поговорим о системах питания дизельных двигателей.

Попытаемся подробно разобраться в особенностях работы системы насос-форсунка, изучим её конструкцию и сравним с Common Rail.

Технология, проверенная временем

Идея насос-форсунки заключается в том, чтобы физически объединить насос высокого давления (ТНВД) и форсунку в единый узел, впрыскивающий топливо непосредственно в цилиндр мотора.

В отличии от Common Rail, где ТНВД один на весь силовой агрегат, в нашем сегодняшнем варианте насосов, по сути, столько, сколько и самих форсунок.

О том, какие преимущества имеет подобная схема и имеет ли вообще, мы поговорим позже, а пока окунёмся на несколько мгновений в историю.

Считается, что массовое внедрение впрыска насос-форсунками началось в конце 90-х годов прошлого столетия, а пошли по такому пути инженеры концерна Volkswagen.

На самом деле, так и есть, но, правда, если рассматривать только сегмент легковых авто. Другое дело грузовая техника. Оказывается, ещё в 30-х годах в США была разработана технология, аналогичная современным насос-форсункам.

Интересовались ею и в СССР, причём настолько плотно, что закупили у американцев оборудование для производства моторов с такой системой и выпускали их на заводе ЯАЗ, периодически модернизируя, вплоть до 1992 года.

Что же представляет собой эта технология?

ТНВД и форсунка в одном флаконе: надёжный симбиоз

Переключаемся на современность. На данный момент под капотами автомобилей можно встретить несколько вариантов исполнения этой системы впрыска:

  • механическую;
  • электронную.

Начнём с первой разновидности. Располагаются насос-форсунки недалеко от распределительного вала и это неслучайно.

Дело в том, что ТНВД, входящий в состав устройства, приводится в действие кулачками распредвала, которые при помощи рычага воздействуют на плунжер насоса форсунки.

Он, в свою очередь, нагнетает давление, двигаясь вверх и вниз под действием кулачков и возвратной пружины.

И при определённом уровне напора солярки игла распылителя форсунки приподнимается, и порция горючего под высоким давлением впрыскивается в цилиндр. Довольно простая система, не правда ли?

Но более совершенными и чаще всего используемыми в современных автомобилях, являются электронные насос-форсунки.

Как и в механическом варианте, давление внутри этой форсунки нагнетается плунжером, связанным с распредвалом, а впрыск осуществляется движущейся иглой распылителя.

Главной «фишкой» электронной схемы стал появившийся в ней клапан управления, который может быть или электромагнитным, или пьезоэлектрическим.

Встроенный в каждую насос-форсунку, он под чутким контролем блока управления двигателем регулирует подачу дизтоплива, благодаря чему появилась возможность гибко, в зависимости от нагрузки на мотор регулировать впрыск в цилиндр.

Как известно, наиболее эффективно топливо сгорает и расходуется при поэтапном впрыске, поэтому инженерами была разработана схема, при которой инжекция солярки разбита на три фазы – предварительную, основную и дополнительную.

Реализовать такой сценарий без клапана управления вряд ли бы удалось, что и стало причиной забвения механических насос-форсунок.

Что лучше common rail или насос форсунка

И всё же, что лучше common rail или насос форсунка, какие преимущества имеет система с насос-форсунками по сравнению с технологией Common Rail, а в чём проигрывает. Начнём с плюсов:

  • насос-форсунки позволяют развить большее давление впрыска, а это, в свою очередь, повышает эффективность сгорания топлива, улучшает экологичность и мощностные характеристики двигателя;
  • более тихая работа, чем у моторов с Common Rail и других вариантов дизелей.

К сожалению, есть и минусы, которые достаточно ощутимо повлияли на популярность насос-форсунок. Среди них такие:

  • крайне высокие требования к качеству дизельного топлива;
  • высокий уровень износа деталей насосной части устройства, так как она постоянно механически соединена с распредвалом;
  • высокая стоимость и низкая ремонтопригодность форсунок из-за того, что они являются технологичными и прецизионными элементами.

Вот так, друзья, мы рассмотрели основные нюансы, что лучше common rail или насос форсунка. А теперь читайте статью про систему Common Rail и сравнивайте.

В следующих статьях мы продолжим изучать строение современных автомобилей, поэтому обязательно подписывайтесь на наш блог, чтобы не пропустить интересные и, надеемся, познавательные публикации.

До скорой встречи!

auto-ru.ru

Bosch CRDI, типы форсунок и калибровка

Момент начала впрыскивания и объем впрыскиваемого топлива обеспечиваются форсунками с управлением от ЭБУ. Форсунки системы впрыска аккумуляторного типа изготавливаются с большой точностью. Они способны впрыскивать топливо в диапазоне от 0,5 до 100мг/цикл под давлением 150‑1600бар. При производстве форсунок требуется очень высокая точность их изготовления. Однако, вследствие небольшого расхождения в их параметрах, например, разного намагничивания якорей электромагнитов при срабатывании катушек, в результате некоторого снижения давления в рампе в момент открытия форсунок, а также из-за механического трения форсунки могут впрыскивать топливо с разностью значений в пределах 5мг/цикл. В этих условиях нельзя эффективно управлять работой двигателя. Именно поэтому необходимо вводить коррекцию топливоподачи, которая позволит впрыскивать требуемое количество топлива независимо от индивидуальной характеристики форсунки. Это станет возможным, если, зная характеристики форсунок, корректировать продолжительность их открытия. При этом параметры форсунок должны быть занесены в память ЭБУ двигателя. Форсунки с маркировкой применяются на автомобилях KIA с момента производства новой модели Sportage (KM), двигатель которой оснащен турбонагнетателем с изменяемой геометрией (VGT). Эти форсунки делают топливоподачу в цилиндры двигателя сбалансированной, что приводит к снижению шумности, вибраций, неустойчивости (NVH) и токсичности отработавших газов двигателя. Следует обратить внимание на то, что применяются разные варианты маркировок (для экологических стандартов Евро2, Евро3, Евро4). Маркировка выбита на торцевой поверхности корпуса форсунки. Точно так же для разных систем предусмотрены различные процедуры калибровки форсунок. Более подробная информация приведена в заводской инструкции.

Форсунки с маркировкой X, Y, Z

Применяются форсунки с тремя различными маркировками: X, Y и Z. При замене форсунки необходимо устанавливать новую форсунку, имеющую аналогичную маркировку. Во всех случаях маркировку необходимо соблюдать. Замечание: неважно, на какие цилиндры двигателя будут установлены форсунки, имеющие разные маркировки.

Форсунки с маркировкой С1, С2, С3

Для внесения данных о форсунках в память ЭБУ двигателя необходим диагностический прибор HI-SCAN Pro.

Форсунки с буквенно-цифровым кодом

Для внесения данных о форсунках в память ЭБУ двигателя необходим диагностический прибор HI-SCAN Pro.

expert.autocom.kiev.ua

kovsh.com

Устройство и принцип работы системы Common Rail

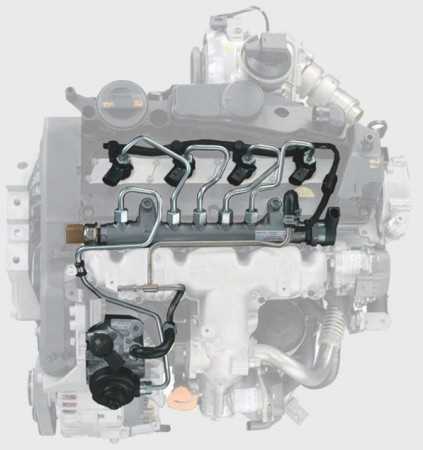

                                                       Схема и детали системы

  Высокое давление 230-1800 бар.

  Давление в обратной магистрали форсунок, 10 bar.

  Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос.
Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева.
Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос.
Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр.
Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива.
Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД).
Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива.
Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива.
Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа).
Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива.
Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан.
Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

                                       Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
(аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).
Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)
и через короткие топливопроводы высокого давления подаётся к форсункам.
Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения
* возможность произвести несколько впрысков в течение рабочего такта
* точность дозировки впрыска

                                  Работа пьезофорсунки Common Rail

Достоинства системы прямого впрыска топлива

Если на автомобиле установлена топливная система common rail, то эксплуатация такого транспортного средства будет обходиться значительно дешевле, в сравнении с машинами оснащёнными простыми дизельными установками, благодаря значительно меньшему расходу топлива на 100 км пробега. Для людей, заботящихся о чистоте окружающей среды, приобретение автомобиля, оснащённого дизельным двигателем Common rail delphi, является разумной альтернативой между машиной с бензиновым двигателем и электромобилем.

Common rail уменьшает ущерб экологии

Высокие требования к деталям автомобиля, работающим на дизельном автомобиле с прямым впрыском, позволяет эксплуатировать двигатель долгое время без каких-либо дополнительных финансовых расходов.

К сожалению, система питания «Сommon rail» имеет не только достоинства, но и значительные недостатки, которые следует учитывать при эксплуатации дизеля.

Недостатки коммон рейл

Среди основных недостатков, которые могут возникнуть, при эксплуатации дизельного двигателя, оснащённого этой системой, можно назвать высокую требовательность к качеству топлива. Очень тонкие распылительные каналы форсунки, могут быть блокированы находящимися в топливе мельчайшими твёрдыми частицами. Также по причине усложнённой конструкции форсунок их замена потребуется значительно ранее, чем деталей, установленных на обычные дизельные двигатели. Топливная аппаратура, приобретение которой потребуется уже во время первого капитально ремонта, не будет стоить дёшево, и даже если осуществлять самостоятельный ремонт форсунок common rail, потребуется потратить немалые финансовые средства на приобретение запчастей, инструментов и оборудования для проведения ремонтных и диагностических работ. Сommon rail своими руками, в гаражных условиях, очень сложно настроить и отремонтировать, а мастерской, в которой имелись бы квалифицированные специалисты, может не оказаться в непосредственной близости от стоянки транспортного средства. Самостоятельная регулировка такой системы возможна только при наличии знаний об устройстве дизельного двигателя.

 Диагностика системы «Коммон рейл»

Диагностика common rail

Высокое качество запчастей, которые изготавливаются для системы Common rail delphi, позволяет осуществить полное восстановление работоспособности двигателя. После большого пробега либо при эксплуатации двигателя на топливе неудовлетворительного качества возможны различные негативные проявления в работе агрегата. Неисправность системы Common rail delphi может проявляться следующими «симптомами»:

  • Нестабильной работой двигателя на «холостых» оборотах;
  • Двигатель не развивает полной мощности;
  • При движении автомобиля наблюдаются рывки и толчки, а при попытке ускорения — провалы.

Данные проявления, могут сопровождаться чрезмерной шумностью двигателя, а также значительным увеличением расхода топлива.

Если двигатель автомобиля с установленной системой common rail denso стал работать нестабильно, то дальнейшая эксплуатация приведёт только к усугублению проблемы, поэтому следует незамедлительно обратиться в специализированный сервис для осуществления диагностики дизеля.

Современная диагностика common rail осуществляется с применением компьютеризированного комплекса, который позволяет точно определить проблемную форсунку. Производить диагностику многочисленных датчиков системы «Коммон рейл денсо» должен только квалифицированный специалист, который в состоянии однозначно интерпретировать показания электронных диагностических приборов.

При выявлении серьёзных неисправностей, система впрыска common rail должна быть отремонтирована опытным мастером.

Самостоятельная диагностика

При отсутствии дорогостоящей аппаратуры в гаражных условиях можно осуществить некоторые диагностические мероприятия самостоятельно. Если двигатель не заводится или, запустившись, работает крайне нестабильно, то первое, что можно испытать на исправность — калильные свечи.

Свечи

Свечи накала очень просто проверить, если пропустить через них напряжение двенадцать вольт, а на выходе подключить лампу накаливания такого же напряжения мощностью 20 — 60 В. Если лампа будет ярко светиться, то свеча исправна, при тусклом свечении или его отсутствии потребуется заменить неисправную деталь.

Если при попытке завести дизельный двигатель не происходит воспламенение рабочей смеси, то следует проверить топливную систему на наличие в ней топлива. Давление, при котором система питания common rail delphi может обеспечить стабильный запуск агрегата, должно быть не менее 150 атмосфер. Проверка топливной системы осуществляется в такой последовательности:

  1. Необходимо тщательно осмотреть топливную рейку и все топливные трубки. При выявлении утечки топлива из системы необходимо незамедлительно восстановить герметичность участка топливопровода;
  2. Следует отпустить на несколько оборотов штуцер ведущий к одной из форсунок, провернуть двигатель стартером на несколько оборотов и по вытекающему из этого места топливу убедиться в работоспособности насоса высокого давления. Если в системе питания будет отсутствовать топливо, или его давление будет отличаться в меньшую сторону от минимально необходимого, то потребуется проверить ТНВД, а также насос подкачки, который осуществляет перекачку топлива из бака автомобиля.

Обратный манометр

Проверка насоса низкого давления осуществляется с помощью обратного манометра. Измерительный прибор должен показать не менее минус 1,5 атмосфер. Только в этом случае будет открываться заборный клапан, и в систему начнёт поступать топливо в необходимом объёме. Дизельные топливные насосы высокого давления, лучше проверять демонтировав эту деталь с двигателя. Гаражные мастера занимающиеся самостоятельным ремонтом конструируют самодельные стенды на которых насос надёжно фиксируется и запускается с помощью электрической тяги. К насосу подводится топливный шланг с дизельным топливом, а на выходе устанавливается манометр, который позволит измерить давление в топливной системе. Измерительный прибор должен быть рассчитан на большое давление, иначе правильно диагностировать поломку насоса не получится. Работающий насос может нагнетать топливо до 2000 атмосфер, поэтому следует все соединительные муфты надёжно закрепить, прежде чем включать систему. Такая схема позволит определить исправность насоса высокого давления. Если деталь окажется неисправной, то следует произвести её замену либо отремонтировать насос на станции технического обслуживания.

Не следует опасаться использовать новейшие технологии в повседневной жизни. В ближайшем будущем каждый дизельный двигатель будет оборудован системой Common rail delphi, поэтому приобретая автомобиль с таким видом дизеля можно не опасаться за то, что силовой агрегат быстро устареет, и на него невозможно будет найти оригинальные запчасти. Если постоянно следить за качеством топлива, заливаемого в топливный бак, то количество пройденных километров до первого капитального ремонта двигателя, оснащённого системой Common rail delphi, будет исчисляться сотнями тысяч, при этом каждый пройденный километр позволит сэкономить деньги на приобретении топлива.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

форсунки common rail

Форсунки common rail, которые начали устанавливаться на дизельные иномарки ещё с 90-х годов прошлого века, заменили со временем более простые механические дизельные форсунки, срабатываемые от давления топлива. И сейчас под капотом почти любой дизельной иномарки (кроме более старых машин) установлены форсунки такого типа. В этой статье будет подробно описан принцип работы и устройство современных дизельных форсунок системы common rail, какие они бывают и другие нюансы.

Для начала следует сказать, что инженеры многих автомобильных держав ещё в 70 годах начали разрабатывать форсунки подобного типа, причём довольно успешные работы проводились и в Советском Союзе. Но первые промышленные образцы, которые удалось поставить на поток примерно в 1997 году, удалось разработать фирме «Robert Bosch», причём совместно с фирмами GmbH, Elasis и Fiat.

Если быть точным, то форсунки для дизелей с системой common rail бывают двух основных типов: электро-гидравлические и пьезо-электрические. Оба типа применяются на современных дизелях и оба типа форсунок будут подробно описаны ниже.

Устройство и принцип работы форсунки common rail.

Устройство электро-гидравлической форсунки показано на рисунке 1. Из топливной рампы (рейки) дизельное топливо поступает по трубопроводу высокого давления в форсунку через входной штуцер 4. Затем через канал 10 и жиклер 7 топливо поступает в так называемую камеру гидро-управления 8. Эта камера соединяется с линией обратки через жиклер 6, который открывается и закрывается с помощью селеноидного электро-клапана.

Рис. 1 — электро- гидравлическая форсунка . А — форсунка закрыта, Б — форсунка открыта (впрыск). 1 — сливной канал обратки, 2 — клемма (электроразъём), 3 — электромагнитный клапан (селеноид), 4 — впускной канал (штуцер трубопровода высокого давления), 5 — шариковый клапан, 6 — жиклер, 7 — жиклер впускного канала, 8 — гидрокамера, 9 — плунжер, 10 —  топливный канал, 11 — запорная игла форсунки.

Если жиклер 6 перекрыт, то силы давления топлива, которые воздействуют на управляющий плунжер 9, гораздо больше силы давления, приложенного к конусу в средней части запорной иглы 11 (давление давит на иглу снизу, и стремиться приподнять её, но это давление пока меньше давления, воздействующего сверху на плунжер 9 и иглу 11). От этого запорный конус иглы достаточно плотно прижат к своему седлу и надёжно перекрывает поступление топлива, находящегося под большим давлением, в камеру сгорания двигателя.

Но когда подаётся электро-сигнал на управляющий селеноид электроклапана, жиклер 6 тут же открывается, при этом давление в камере гидро-управления мгновенно снижается и сила давления топлива, давящая на плунжер 9 сверху тоже снижается. И теперь сила давления, действующая на плунжер 9 сверху, становится меньше, чем сила давления топлива, воздействующего на запорную иглу снизу.

При этом сила давления, действующего на запорную иглу снизу, ещё и преодолевает сопротивление пружины, указанной красной стрелкой на рисунке 1 а. А значит в этот момент конус иглы отделяется от своего седла и топливо впрыскивается в камеру сгорания двигателя.

Описанное выше воздействие на запорную иглу форсунки, с помощью разности давления (так называемая мультипликаторная система, работающая с помощью управляющей дозы топлива), позволяет мгновенно воздействовать на иглу, очень быстро отрывая конус иглы от её седла, для возникновения впрыска топлива, что невозможно было бы сделать с помощью прямого воздействия электрического клапана на иглу (селеноид электроклапана срабатывает гораздо медленнее).

При этом так называемая управляющая доза топлива, с помощью которой игла открывается мгновенно, не впрыскивается в камеру сгорания, а направляется обратно, через жиклер 6 гидро-управляющей камеры в трубопровод обратки (указан белой стрелкой) и далее в топливный бак.

Теперь немного опишу работу форсунки common rail в процессе четырёх этапов её работы.

  • Исходное состояние, когда форсунка закрыта с приложенным высоким давлением от рампы — это первый этап работы.
  • Затем второй этап, когда форсунка открывается и происходит начало впрыска.
  • Третий этап, когда форсунка полностью открыта (запорная игла приподнята над отверстиями распылителя).
  • Ну и четвёртый этап, когда конус запорной иглы садится на своё место в седле и игла перекрывает отверстия распылителя, то есть форсунка закрывается (конец впрыска).
    Эти четыре рабочих этапа являются результатом действия сил давления, приложенных к внутренним деталям форсунки.

А теперь все эти 4 этапа поподробнее, в процессе работы форсунки:

При исходном состоянии форсунка закрыта (смотрите рисунок А), то есть её запорный конус плотно прижат к своему седлу ещё и с помощью пружины и перекрывает поток топлива в камеру сгорания (разумеется впрыск невозможен). При этом дизельное топливо из топливной рампы по трубопроводу высокого давления при давлении примерно не менее 300 кг/см² поступает через входной штуцер 4 и полость указанную чёрной стрелкой во внутрь форсунки.

В определённый нужный момент впрыска топлива, от ЭБУ на селеноид 3 поступает импульс напряжения, при этом электро-магнитный клапан открывается (см. рисунок Б), шарик 5 тоже приподнимается над выходным отверстием и открывает выход топливу, ну и топливо начинает стравливаться в обратку (по белой стрелке на рисунке).

От этого давление топлива в управляющей камере снижается, а давление топлива, давящее на иглу снизу увеличивается и преодолевая усилие пружины, давление приподнимает иглу, отрывая её конус от седла распылителя и открывая распыляющее отверстие распылителя для впрыска топлива в камеру сгорания дизельного двигателя, под давлением, практически равным давлению в топливной рейке (рампе).

Как только ЭБУ отключит управляющее напряжение от клеммы 2 селеноида электро-клапана, он тут же закрывается и давление в камере управления тут же увеличивается, от давления создаваемого в рампе и поступающего по трубопроводу высокого давления в форсунку, и опять создаётся внутреннее давление, давящее на плунжер 9 сверху через жиклер 7.

И соответственно плунжер давит на иглу сверху, и совместно с пружиной плотно прижимает запорный конус иглы к своему седлу, перекрывая отверстие распылителя. И далее всё повторяется, когда ЭБУ опять в нужный момент подаст управляющее напряжение (импульс) на клемму 2 селеноида электро-клапана форсунки. Если внутреннее давление внутри форсунки отсутствует, то игла запирает отверстие распылителя только от воздействия запорной пружины (указана красной стрелкой на рисунке).

Ремонт и доступность запчастей для электро-гидравлических форсунок гораздо проще, чем ремонт пьезо-форсунок, которые будут описаны ниже. И технические возможности многих специализированных центров в крупных городах, позволяют восстановить практически все электро-гидравлические форсунки от известной фирмы «Bosch», чуть сложнее с запчастями для фирмы «Delphi» (новые корпуса форсунок, наконечники, запорные клапаны, катушки селеноидов порой очень трудно найти для этой фирмы, но в крупных городах или через интернет сейчас уже всё возможно).

Ну, а оригинальные запчасти для форсунок японской фирмы «Denso»найти нереально (хотя постепенно интернет налаживает ситуацию), ну разве что подделки от какой то азиатской фирмы. Сколько проработают такие запчасти неизвестно. Стоимость ремонта естественно зависит от региона, где находится СТО, а так же от количества заменяемых деталей, ну и от производителя этих деталей и самой форсунки. И разумеется, чем больше изношенных деталей заменено, тем дороже ремонт форсунки, поэтому точную цифру не берусь озвучивать.

Потолок ремонта бошевских форсунок составляет примерно сто пятьдесят $, а максимальная стоимость ремонта форсунок «Denso» или «Delphi обойдётся примерно на сотню $ дороже (на «Denso» в большинстве случаев будут установлены неоригинальные запчасти).

Надеюсь устройство и принцип работы электро-гидравлической форсунки common rail понятно новичкам, и ниже будет описан второй тип форсунки, которая называется пьезо-электрической.

Устройство пьезо-электрической форсунки показано на рисунке 2. Пьезо-форсунки сейчас являются более совершенными форсунками современных дизельных автомобилей с системой common rail. Причём пьезоэффект заключается в изменении длины пьезокристалла, под действием напряжения, поступающего из блока управления.

Форсунка пьезо-гидравлическая 1 — игла форсунки, 2 — уплотнение, 3 — пружина иглы, 4 — блок дросселей, 5 — переключающий клапан, 6 — пружина клапана, 7 -поршень клапана, 8 — поршень толкателя, 9 — пьезоэлемент, 10 — сливной канал, 11 — сетчатый фильтр 12 — электрический разъем, 13 — нагнетательный канал.

И пьезоэлемент таких форсунок срабатывает примерно в четыре раза быстрее, чем электромагнитный клапан вышеописанных электро-гидравлических форсунок. Это основное преимущество даёт возможность осуществлять многократный впрыск топлива за один цикл работы форсунки и это позволяет более точно дозировать порцию впрыскиваемого в камеру сгорания топлива.

Но принцип работы у пьезо-форсунки также основан на гидравлической системе, то есть от действия стравливания и уменьшения давления топлива над запорной иглой, но об этом подробнее ниже. Когда на клемму 12 пьезо-форсунки не подаётся электрическое напряжение, запорная игла своим конусом перекрывает отверстия распылителя за счёт высокого давления топлива, воздействующего на поршень (а так же от воздействия запорной пружины 3, которая давит на иглу даже когда нет давления топлива в системе).

Когда необходимо произвести впрыск топлива, в нужный момент от ЭБУ на клемму 12 пьезоэлемента 9 подаётся напряжение, от которого увеличивается длина пьезокристала и он начинает давить на поршень толкателя 8, а тот в свою очередь давит и открывает переключающий клапан 5, и через этот уже открытый клапан, дизельное топливо начинает поступать в топливо-провод обратки (сливного канала 10).

При этом давление топлива, давящее сверху на запорную иглу 1 ощутимо снижается, и от этого давление топлива, давящее на иглу снизу, уже способно приподнять иглу и открыть отверстия распылителя для осуществления впрыска. Причём количество впрыскиваемого в камеру сгорания дизельного топлива зависит от длительности воздействия напряжения на пьезоэлемент форсунки (длительность определяется ЭБУ), а также зависит от созданного давления в топливной рейке (рампе) топливной системы современного дизеля.

Плюсы пьезо-форсунок были описаны выше, а основной их минус это то, что полноценный их ремонт нереален (особенно форсунок от фирм «Denso», «Bosch» и фирмы «Delphi»). С электро-гидравлическими форсунками этих фирм и с запчастями для них гораздо проще, чем с пьезо-форсунками. Чуть проще с запчастями для некоторых пьезо-форсунок от фирмы Siemens (сейчас Continental).

Можно конечно частично восстановить их работоспособность и устранить последствия нашего ужасного топлива, сняв наконечники и промыв их на ульразвуковом стенде. Ну и затем проверить работу форсунок на специальном диагностическом стенде, если отвезти их в какой нибудь специализированный центр.

Мы рассмотрели оба типа форсунок common rail, их устройство и принцип работы, а также основные плюсы и минусы форсунок каждого типа. И теперь перейдём более подробно к их производителям, которые немного были описаны выше.

Производители форсунок common rail и их ремонтопригодность.

Bosch, Delphi, Continental (бывший Siemens) и Denso — четвёрка мировых производителей форсунок для современных дизелей с системой common rail.

Всем известный Bosch является пионером производства форсунок ещё со времён первых дизельных двигателей и аппаратуры к ним и несомненно является лидером в этой области, в том числе и в производстве самых современных форсунок common rail.

К тому же с ремонтом электро-гидравлических форсунок этой знаменитой фирмы способны справиться практически все СТО, да и с запчастями проблем нет. А вот пьезо-электрические форсунки этой фирмы в большинстве случаев неремонтопригодны (ну только лишь восстановить ультразвуком их наконечники, как было описано выше, способны проработать примерно 200 тысяч, а новые можно найти примерно за 300$).

Разобрать и восстановить работоспособность электро-гидравлической бошевской форсунки для грамотного специалиста проблем не составляет (если хотите стать таким и зарабатывать приличные деньги, то кликайте на баннер под этой статьёй), а переборка и проверка форсунок на диагностическом стенде может потребоваться после двухсот тысяч км пробега, при более менее нормальном топливе. А на качественном европейском топливе бошевские форсунки способны проработать до 500 тысяч км. Стоимость ремонта, как было сказано выше, в пределах 150$.

Японская корпорация Denso производит самые качественные форсунки common rail. К тому же нехватка запасных частей для форсунок этой японской фирмы постепенно уходит в прошлое и в крупных городах уже можно купить практически все нужные запчасти. Ремонт и проверка на диагностическом стенде в специализированном центре может обойтись примерно в 150$, но ведь это дешевле, чем покупать новую форсунку за 400 — 450$ (может быть и дороже у некоторых «дилеров» где нибудь в глубинке).

Что касается восстановления пьезо-электрических форсунок фирмы Denso, то они как и бошевские неразборные и ремонту не подлежат. Но пьезо-электрические форсунки этой фирмы достаточно надёжные (способны проработать до 500 тысяч на европейском топливе и до 200 тысяч на нашем), и применяются они как правило на некоторых престижных автомобилях, таких как Лексус (ну и на некоторых джипах Таёта).

Ну а если возникнет необходимость заменить пьезоэлектрические форсунки на вашей машине (например после определённого пробега) то придётся потратиться на 2000 зелёных денег, так как цена новой форсунки примерно 500$. Ну а если ваш дизельный двигатель имеет не 4 цилиндра, а больше (например если под капотом вашей машины живёт шести, или восьми цилиндровый V-твин, то придётся потратиться в два раза больше. Поэтому если надумаете покупать себе машину с многоцилиндровым двигателем, то приобретайте дизельную иномарку с электрогидравлическими форсунками, ремонт которых обойдётся гораздо дешевле (примерно 150$ за шт).

Производитель форсунок фирма Delphi так же выпускает качественные изделия, но форсунки этой фирмы как правило более чувствительны к качеству дизельного топлива и поэтому их ресурс на нашем топливе меньше, чем у форсунок того же Боша (примерно 150 тыс.км.).

Ну а что касается стоимости ремонта, то восстановление и проверка на стенде электро-гидравлической форсунки этой фирмы обойдётся чуть дороже, чем ремонт форсунок вышеописанных фирм, примерно 200$ (из-за необходимости прошивки кода, при замене нового распылителя).

Но разумеется цена может быть и другой, в зависимости от региона и крутизны СТО. Однако сейчас возможно найти новую форсунку примерно за 250 — 270$, а значит для многих гаражных мастеров есть смысл купить и установить новую форсунку, чем заморачиваться с ремонтом бэушной форсункой этой фирмы.

Что касается пьезоэлектрических форсунок этой фирмы, то распространены они мало (появились на некоторых Мерседесах, например  Mерседес E250 CDI), но при их дебюте в 2009 году из-за них часто появлялись перебои в работе дизеля и в последствии они были усовершенствованы. Насчёт ремонтопригодности пьезо-форсунок этой фирмы, впрочем как и других фирм, говорить не приходится в виду их не разборной конструкции. Немного продлить ресурс поможет очистка распылителей в ультразвуковом стенде.

Производитель форсунок Continental (бывший Siemens), так же производит достаточно долговечные форсунки (пробег достигает 200 тысяч, а на европейском топливе разумеется ещё больше), как электрогидравлические, так и пьезоэлектрические.

Даже электрогидравлические форсунки этой фирмы ещё совсем недавно считалось нереально восстановить, из-за недостатка запасных частей, но сейчас ситуация гораздо проще, к тому же этому способствует развитие интернет магазинов. И многие специализированные центры сейчас уже берутся за ремонт электрогидравлических форсунок этой фирмы (стоимость примерно 200$). А новая форсунка обойдётся примерно в 300 — 350$. Что касается пьезо-форсунок этой фирмы, то они как были, так и остаются неремонтопригодны.

Ну и напоследок несколько советов новичкам, точнее несколько причин, которые подтвердят вам, что форсунки вашего автомобиля требуют грамотной мастерской с диагностическим стендом в специализированном сервисе.

  • Первая причина для переборки форсунок — это трудный запуск дизельного двигателя — почему не заводится машина можно уточнить вот в этой статье (разумеется трудный запуск может быть и по другим причинам, особенно при похолодании и подробнее об этом читаем вот здесь).
  • Повышенный расход топлива двигателем.
  • Чёрный дым (о диагностике мотора по цвету выхлопа читаем вот тут).
  • Потеря мощности двигателем (ещё о других причинах потери мощности читаем вот здесь).
  • Работа двигателя с перебоями.
  • Троит дизельный двигатель (при выходе из строя одной форсунки).
  • Перегрев дизельного двигателя.

Разумеется перечисленные выше причины могут быть не только из-за неисправных форсунок, но и из-за неисправностей в ТНВД (о его диагностике и ремонте читаем вот здесь), или от неисправностей регулятора давления топлива, или из-за выхода из строя какого то датчика, который должен был подавать информацию на электронный блок управления.

Нюансов сбоев в работе современного дизеля может быть несколько, и тут в пределах одной статьи всё описать невозможно. Потребуется диагностика двигателя, ну а кто хочет стать грамотным и высокооплачиваемым диагностом современных дизелей common rail, советую изучить полезный видеокурс, кликнув на баннер под этой статьёй.

Если же выяснится, что проблема именно в какой то форсунке, то следует её демонтировать с двигателя, затем проверить её работу на стенде. Ну а дальше потребуется разборка элементов форсунки, деффектовка деталей, замена негодных деталей и промывка годных, затем потребуется сборка и регулировка форсунки и измерение её параметров работы. Ну и для некоторых форсунок (например фирмы Delphi) потребуется перепрошивка кода в зависимости от установленного экземпляра).

Подробно о ремонте форсунок обычного типа я уже писал вот тут, но о ремонте форсунок common rail как нибудь по возможности напишу. Ну и напоследок ещё несколько советов новичкам: при установке отремонтированных форсунок на свой двигатель, обязательно замените их уплотняющие медные шайбы новыми (об этом я уже писал в статье про ремонт обычных форсунок, и как демонтировать форсунки тоже), а так же следует обязательно заменить все топливные фильтры, и обязательно промойте фильтр грубой очистки в топливном баке, и сам бак тоже. Ну и не помешает промыть все топливопроводы.

Также не помешает промывка топливной системы от продуктов износа  деталей ТНВД (от мелкой металлической пыли, которая постепенно образуется в процессе работы деталей насоса, особенно от кулачкового привода плунжера).

Вот вроде бы и всё, если что то вспомню, то обязательно допишу. Надеюсь эта статья была полезна начинающим дизелистам и теперь вы знаете, что не такие уж они и сложные форсунки common rail, успехов всем.

suvorov-castom.ru

Что лучше common rail или насос форсунка: ответ есть

Что лучше common rail или насос форсунка? Попробуем дать ответ на вопрос по системам впрыска и поговорим о системах питания дизельных двигателей.

Попытаемся подробно разобраться в особенностях работы системы насос-форсунка, изучим её конструкцию и сравним с Common Rail.

Технология, проверенная временем

Идея насос-форсунки заключается в том, чтобы физически объединить насос высокого давления (ТНВД) и форсунку в единый узел, впрыскивающий топливо непосредственно в цилиндр мотора.

В отличии от Common Rail, где ТНВД один на весь силовой агрегат, в нашем сегодняшнем варианте насосов, по сути, столько, сколько и самих форсунок.

О том, какие преимущества имеет подобная схема и имеет ли вообще, мы поговорим позже, а пока окунёмся на несколько мгновений в историю.

Считается, что массовое внедрение впрыска насос-форсунками началось в конце 90-х годов прошлого столетия, а пошли по такому пути инженеры концерна Volkswagen.

На самом деле, так и есть, но, правда, если рассматривать только сегмент легковых авто. Другое дело грузовая техника. Оказывается, ещё в 30-х годах в США была разработана технология, аналогичная современным насос-форсункам.

Интересовались ею и в СССР, причём настолько плотно, что закупили у американцев оборудование для производства моторов с такой системой и выпускали их на заводе ЯАЗ, периодически модернизируя, вплоть до 1992 года.

Что же представляет собой эта технология?

ТНВД и форсунка в одном флаконе: надёжный симбиоз

Переключаемся на современность. На данный момент под капотами автомобилей можно встретить несколько вариантов исполнения этой системы впрыска:

  • механическую;
  • электронную.

Начнём с первой разновидности. Располагаются насос-форсунки недалеко от распределительного вала и это неслучайно.

Дело в том, что ТНВД, входящий в состав устройства, приводится в действие кулачками распредвала, которые при помощи рычага воздействуют на плунжер насоса форсунки.

Он, в свою очередь, нагнетает давление, двигаясь вверх и вниз под действием кулачков и возвратной пружины.

И при определённом уровне напора солярки игла распылителя форсунки приподнимается, и порция горючего под высоким давлением впрыскивается в цилиндр. Довольно простая система, не правда ли?

Но более совершенными и чаще всего используемыми в современных автомобилях, являются электронные насос-форсунки.

Как и в механическом варианте, давление внутри этой форсунки нагнетается плунжером, связанным с распредвалом, а впрыск осуществляется движущейся иглой распылителя.

Главной «фишкой» электронной схемы стал появившийся в ней клапан управления, который может быть или электромагнитным, или пьезоэлектрическим.

Встроенный в каждую насос-форсунку, он под чутким контролем блока управления двигателем регулирует подачу дизтоплива, благодаря чему появилась возможность гибко, в зависимости от нагрузки на мотор регулировать впрыск в цилиндр.

Как известно, наиболее эффективно топливо сгорает и расходуется при поэтапном впрыске, поэтому инженерами была разработана схема, при которой инжекция солярки разбита на три фазы – предварительную, основную и дополнительную.

Реализовать такой сценарий без клапана управления вряд ли бы удалось, что и стало причиной забвения механических насос-форсунок.

Что лучше common rail или насос форсунка

И всё же, что лучше common rail или насос форсунка, какие преимущества имеет система с насос-форсунками по сравнению с технологией Common Rail, а в чём проигрывает. Начнём с плюсов:

  • насос-форсунки позволяют развить большее давление впрыска, а это, в свою очередь, повышает эффективность сгорания топлива, улучшает экологичность и мощностные характеристики двигателя;
  • более тихая работа, чем у моторов с Common Rail и других вариантов дизелей.

К сожалению, есть и минусы, которые достаточно ощутимо повлияли на популярность насос-форсунок. Среди них такие:

  • крайне высокие требования к качеству дизельного топлива;
  • высокий уровень износа деталей насосной части устройства, так как она постоянно механически соединена с распредвалом;
  • высокая стоимость и низкая ремонтопригодность форсунок из-за того, что они являются технологичными и прецизионными элементами.

Вот так, друзья, мы рассмотрели основные нюансы, что лучше common rail или насос форсунка. А теперь читайте статью про систему Common Rail и сравнивайте.

В следующих статьях мы продолжим изучать строение современных автомобилей, поэтому обязательно подписывайтесь на наш блог, чтобы не пропустить интересные и, надеемся, познавательные публикации.

До скорой встречи!

auto-ru.ru

Bosch CRDI, типы форсунок и калибровка

Момент начала впрыскивания и объем впрыскиваемого топлива обеспечиваются форсунками с управлением от ЭБУ. Форсунки системы впрыска аккумуляторного типа изготавливаются с большой точностью. Они способны впрыскивать топливо в диапазоне от 0,5 до 100мг/цикл под давлением 150‑1600бар. При производстве форсунок требуется очень высокая точность их изготовления. Однако, вследствие небольшого расхождения в их параметрах, например, разного намагничивания якорей электромагнитов при срабатывании катушек, в результате некоторого снижения давления в рампе в момент открытия форсунок, а также из-за механического трения форсунки могут впрыскивать топливо с разностью значений в пределах 5мг/цикл. В этих условиях нельзя эффективно управлять работой двигателя. Именно поэтому необходимо вводить коррекцию топливоподачи, которая позволит впрыскивать требуемое количество топлива независимо от индивидуальной характеристики форсунки. Это станет возможным, если, зная характеристики форсунок, корректировать продолжительность их открытия. При этом параметры форсунок должны быть занесены в память ЭБУ двигателя. Форсунки с маркировкой применяются на автомобилях KIA с момента производства новой модели Sportage (KM), двигатель которой оснащен турбонагнетателем с изменяемой геометрией (VGT). Эти форсунки делают топливоподачу в цилиндры двигателя сбалансированной, что приводит к снижению шумности, вибраций, неустойчивости (NVH) и токсичности отработавших газов двигателя. Следует обратить внимание на то, что применяются разные варианты маркировок (для экологических стандартов Евро2, Евро3, Евро4). Маркировка выбита на торцевой поверхности корпуса форсунки. Точно так же для разных систем предусмотрены различные процедуры калибровки форсунок. Более подробная информация приведена в заводской инструкции.

Форсунки с маркировкой X, Y, Z

Применяются форсунки с тремя различными маркировками: X, Y и Z. При замене форсунки необходимо устанавливать новую форсунку, имеющую аналогичную маркировку. Во всех случаях маркировку необходимо соблюдать. Замечание: неважно, на какие цилиндры двигателя будут установлены форсунки, имеющие разные маркировки.

Форсунки с маркировкой С1, С2, С3

Для внесения данных о форсунках в память ЭБУ двигателя необходим диагностический прибор HI-SCAN Pro.

Форсунки с буквенно-цифровым кодом

Для внесения данных о форсунках в память ЭБУ двигателя необходим диагностический прибор HI-SCAN Pro.

expert.autocom.kiev.ua

kovsh.com

Устройство и принцип работы системы Common Rail

                                                       Схема и детали системы

  Высокое давление 230-1800 бар.

  Давление в обратной магистрали форсунок, 10 bar.

  Давление в напорной магистрали, Давление в обратной магистрали.

1. Подкачивающий топливный насос.
Осуществляет постоянную подкачку топлива в напорную магистраль.

2. Топливный фильтр с клапаном предварительного подогрева.
Клапан предварительного подогрева препятствует при низких температурах окружающей среды засорению фильтра кристаллизующимися парафинами.

3. Дополнительный топливный насос.
Подаёт топливо из напорной магистрали к топливному насосу.

4. Сетчатый фильтр.
Предохраняет насос высокого давления от попадания инородных частиц.

5. Датчик температуры топлива.
Измеряет текущую температуру топлива.

6. Насос высокого давления (ТНВД).
Создаёт давление, необходимое для работы системы впрыска.

7. Клапан дозирования топлива.
Регулирует количество топлива, которое необходимо подать в аккумулятор высокого давления.

8. Регулятор давления топлива.
Регулирует давление топлива в магистрали высокого давления.

9. Аккумулятор давления (топливная рампа).
Накапливает под высоким давлением топливо,необходимое для впрыска во все цилиндры.

10. Датчик давления топлива.
Измеряет текущее давление топлива в магистрали высокого давления.

11. Редукционный клапан.
Поддерживает давление в обратной магистрали форсунок системы впрыска на уровне 10 бар. Такое давление необходимо для работы форсунок.

12. Форсунки.

                                       Система впрыска Common Rail

Система впрыска Common Rail представляет систему впрыска топлива для дизельных двигателей с аккумулятором высокого давления. Термин «Common Rail» означает «общая балка или рампа» и служит для обозначения общей топливной рампы
(аккумулятора давления) для всех форсунок ряда цилиндров.

В данной системе процесс впрыска отделён от процесса создания высокого давления. Необходимое для системы впрыска высокое давление создаётся с помощью отдельного топливного насоса высокого давления (ТНВД).
Топливо, находящееся под высоким давлением, накапливается в аккумуляторе давления (топливной рампе)
и через короткие топливопроводы высокого давления подаётся к форсункам.
Управление системой впрыска Common Rail осуществляется системой управления двигателя Bosch EDC.

Система впрыска Common Rail располагает большими возможностями для регулирования давления и параметров впрыска в соответствии с режимом работы двигателя. Это создает хорошие предпосылки для удовлетворения постоянно растущих требований к системе впрыска в плане улучшения экономичности, снижения токсичности ОГ и шумности двигателя.

Форсунки

В данной системе впрыска Common Rail используются пьезоэлектрические форсунки.

Управление форсунками осуществляется исполнительным механизмом, основанном на использовании пьезоэлемента. Скорость переключения такого механизма во много раз выше, чем у форсунки с электромагнитным клапаном.

Кроме того, масса подвижной иглы у распылителя пьезоэлектрической форсунки примерно на 75 % меньше, чем у форсунки с электромагнитным приводом.

Это обеспечивает пьезоэлектрическим форсункам следующие преимущества:

* короткое время переключения
* возможность произвести несколько впрысков в течение рабочего такта
* точность дозировки впрыска

                                  Работа пьезофорсунки Common Rail

 И для интереса. Как изготавливается форсунка Common Rail Piezo на заводе.

                                                  Процесс впрыска

Высокая скорость переключения пьезоэлектрической форсунки позволяет гибко и с высокой точностью управлять фазами впрыска и дозировать подачу топлива. Благодаря этому управление процессом впрыска топлива может осуществляется в точном соответствии с потребностью двигателя в определённый момент времени. За время такта может быть произведено до пяти отдельных впрысков.

                                                               ТНВД

Насос высокого давления представляет собой одноплунжерный насос. Привод насоса осуществляется через зубчатый ремень коленвала с частотой, равной частоте оборотов двигателя. ТНВД предназначен для создания в топливной магистрали давления до 1800 бар, необходимого для работы системы впрыска. С помощью двух кулачков, развёрнутых на приводном вале на 180°, скачок давления формируется синхронно с впрыском во время рабочего такта конкретного цилиндра. Это обеспечивает равномерную нагрузку привода насоса и снижает колебания давления в области высокого давления.
Для снижения трения при передаче усилия от приводных кулачков к плунжеру насоса между ними установлен ролик.

                                   Устройство насоса высокого давления

Схематическое представление насоса высокого давления.

 Вернутся к началу страницы

zet-avto.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
