Форсунки инжектора – Устройство форсунки инжектора

Содержание

Устройство форсунки инжектора — как попадает бензин в двигатель?

Как правило, на сегодня, большое количество автомобилей оборудуются специальными системами впрыска горючего. Интересно будет узнать, о том что идея о внедрении такой системы в автомобильный мир появилась уже в далеких 50-х годах. Так, 1951 год стал годом рождения первой системы впрыска топлива, именно в этом году компания Bosch укомплектовала ею 2-х тактный двигатель купе Goliath 700 Sport.

Последователем Bosch стал Mercedes-Benz 300 SL, который подхватил эстафету в 1954 году. И вот, уже в конце 70-х годов началось массовое, серийное введение инжекторных систем впрыска топлива. Как оказалось на практике, впрыск топлива имеет множество достоинств и отличных характеристик, по которым такая система превосходит карбюраторную подачу топлива. От карбюраторного принципа смесеобразования система впрыска топлива отличается более безошибочной дозировкой топлива, а следовательно, и большей экономичностью и приемистостью автомобильного транспорта. Также система впрыска топлива славится меньшей токсичностью выхлопных газов. Можно сделать такой вывод, что переоценить работу системы впрыска топлива практически невозможно.

Форсунка является одной из аниболее важных частей системы впрыска топлива, поэтому она во многом и определяет эффективность и надежность работы движка. Однако, именно она работает в наиболее тяжелых условиях. Каждому автолюбителю важно знать что это за деталь и как она работает, дабы в случае какой-либо неисправности системы впрыска топлива произвести правильную диагностику поломки, ведь именно от состоянии форсунки зависит хорошая работоспособность самой системы. В данной статье мы акцентируем внимание именно на строении форсунки, ее видах и принципе работы. Итак, начнем.

1. Типы инжекторных форсунок

Для начала давайте разберемся, что такое форсунка и какое ее предназначение. Деталь форсунки (по-другому можно назвать инжектором) представляет собой конструктивный элемент системы впрыска горючего. Главными тремя функциями, которые выполняет форсунка являются дозированная подача топлива, распыление данной топливной жидкости в камере сгорания (другими словами – впускной коллектор), а также возникновение топливно-воздушной смеси.

Как правило, форсунка приводится в эксплуатацию в системах впрыска топлива как дизельных, так и двигателей, работающих на бензине. Если говорить о современных двигателях, установленные в них форсунки руководствуются электронным управлением впрыска. Данную деталь принято разделять на три типа, в зависимости от способа произведения впрыска.

Итак, существуют такие три вида форсунки:

1. Электрогидравлическая

2. Электромагнитная

3. Пьезоэлектрическая

Теперь о каждом виде поподробнее.

Форсунка электромагнитная

Данную форсунку, как правило, принято устанавливать именно на бензиновых движках, в том числе укомплектованных системой непосредственного впрыска. Сама по себе электромагнитная форсунка имеет довольно обычное строение и состоит непосредственно из электромагнитного клапана с иглой и сопла. Работает такая форсунка по своеобразному принципу. В соотношении с заложенным алгоритмом, установленный электронный блок управления способен обеспечить в нужный момент передачу напряжения прямиком на обмотку возбуждения клапана. В этот момент создается своеобразное электромагнитное поле, которое может преодолевать усилие пружины, втянуть якорь с иглой и отпустить сопло. После проделанной операции осуществляется впрыск топлива. После того момента, как напряжение исчезнет, пружина возвращает иглу форсунки обратно на седло.

Форсунка электрогидравлическая

Как правило, электрогидравлическую форсунку принято приводить в действие на двигателях использующих дизель, в том числе и таких, которые укомплектованы системой впрыска Common Rail. Сама по себе электрогидравлическая форсунка состоит из впускной и сливной дроссели, камеры управления, а также электромагнитного клапана. Такая форсунка приводится в эксплуатацию по принципу применения в процессе работы давления топлива, как при произведении впрыска, так и при его окончании.

Как правило, на начальной позиции электромагнитный клапан обесточен и находится в закрытом состоянии, игла форсунки прислоняется к седлу благодаря мощности давления топлива на поршень, которое имеет место в камере управления. В этом случае впрыск топлива не производится. В этот момент давление топлива на иглу ввиду несоответствии площадей контакта порядка меньше чем давление на поршень.

Электронный блок управления посылает сигнал и по его команде в работу включается электромагнитный клапан, который осуществляет открытие сливной дроссели. В свою очередь, топливо, которое выходит из камеры управления, начинает проходить через дроссель прямиком в сливную магистраль. В таком случае, дроссель способна воспрепятствовать скорой стабилизации давлений в камере управления и впускной магистрали. Таким образом, происходит снижение давления на поршень, но давление топлива на иглу остается на прежнем уровне. Под воздействием давления игла двигается вверх и происходит впрыск топлива.

Форсунка пьезоэлектрическая

Пьезоэлектрическая форсунка является самым совершенным и надежным устройством, которое способно обеспечить впрыск горючего. Такую форсунку, как правило, устанавливают на двигателях, использующих дизель, которые укомплектованы системой впрыска Common Rail. Такой вид форсунки имеет много достоинств, среди которых имеет место быстрота срабатывания Данная форсунка превосходит всех своих оппоненток и является самым надежным устройством, обеспечивающим впрыск горючего.

Преимуществом пьезофорсунки является быстрота срабатывания, которая в четыре раза превышает быстроту электромагнитного клапана. Из этого следует осуществимость многократного впрыска горючего в период одного цикла, а также безошибочная дозировка впрыскиваемого горючего.

Вся операция происходит благодаря использованию пьезоэффекта в руководстве форсункой, который был основан на изменении показателей длины пьезокристалла под воздействием напряжения. Вся конструкция пьезоэлектрической форсунки состоит из пьезоэлемента, переключающего клапана, толкателя, а также иглы, которые умещаются в корпусе. Пьезофорсунка приводится в работу по такому же принципу как и электрогидравлическая, а именно по гидравлическому. В связи с высоким давлением горючего, игла, находящаяся на исходной позиции, посажена на седло.

Во время подачи электрического сигнала на пьезоэлемент, производится увеличение его длины, при этом это позволяет пьезоэлементу толкать усилие непосредственно на поршень толкателя. В этот момент, переключающий клапан приходит в открытое состояние и топливо проходит в сливную магистраль. При этом падает давление, которое находится выше иглы. При этом, за счет давления в нижней части игла идет вверх и происходит впрыск горючего. Как правило, количество впрыскиваемого топлива может определяться длительностью воздействия на пьезоэлемент, а также уровнем давления горючего в топливной рампе.

2. Принцип работы форсунки инжектора

Для того, чтобы разобраться в принципе работы форсунки, нужно в общем понять работу всей системы впрыска топлива. Итак, данная система производит подачу горючего в цилиндр двигателя либо во впускной коллектор по принципу прямого впрыска благодаря форсунке, или как принято называть еще, инжектора. Исходя из этого, все автомобили, которые комплектуются такой системой, получают название инжекторных.

Классифицирование инжекторного впрыска проводится в зависимости от того, какой принцип работы инжектора, а также по месту его установки и суммарному количеству инжекторов. Как правило, центральный впрыск топлива осуществляется по такому принципу: во всеобщий впускной трубопровод, с помощью форсунки впрыскивается топливо на все цилиндры двигателя.

Форсунку, как мы уже упоминали, принято устанавливать именно перед дроссельной заслонкой, в том месте, где должен находиться карбюратор. Она показывает низкое сопротивление обмотки электромагнита (до 4-5 Ом). Как же распределяется впрыск? С помощью отдельных форсунок происходит впрыск топлива во впускные трубопроводы каждого имеющегося цилиндра. Они занимают место у основания впускных трубопроводов (как правило, у корпуса головки блока цилиндров) и отличаются довольно-таки высоким сопротивлением обмоток электромагнитов (до 12-16 Ом). Он может быть и меньшим, но при условии наличия дополнительного блока сопротивлений.

Как известно, большинство современных автомобилей снабжаются системой именно распределенного впрыска топлива. Как мы уже говорили, она работает по принципу, что отдельная форсунка отвечает за свой цилиндр. Важно знать, что каждая система распределенного впрыска топлива делится на четыре разных типа:

1. Одновременный

2. Попарно-параллельный

3. Фазированный

4. Прямой

Теперь о каждом поподробнее. Одновременный тип характеризируется подачей горючего от всех форсунок системы одновременно во все цилиндры. Что ж, название говорит само за себя. Попарно-параллельный тип впрыска подразумевает парное открытие форсунок, при котором, одна открывается непосредственно пред циклом впуска, а вторая — перед циклом впуска. Главной отличительностью этого типа является применение попарно-параллельный принцип открытия форсунок в момент запуска двигателя, или же в период аварийного режима неисправности датчика положения распредвала. В период эксплуатации автомобиля, то есть во время движения, в работу включается фазированный впрыск топлива. Это тип впрыска. При котором каждый инжектор открывается перед тактом впуска. Наконец, прямой тип впрыска происходит непосредственно в камеру сгорания.

Некоторые автомобили новейшего поколения могут похвастаться подачей топлива непосредственно в камеру сгорания (это и есть непосредственный впрыск). Отличительной чертой форсунок таких двигателей является наличие высокого рабочего напряжения электромагнита, которое достигает до 100 В. Маркировки форсунок отражают фабричную, или торговую, марку либо название, а также каталожный номер, или наименование и номер серии.

Как правило, горючее подается к форсунке под определенным давлением, которое зависит от режима работы движка. Принцип действия инжектора предполагает использование сигналов микроконтроллера, который в свое время получает данные от датчиков. Поступившие на электромагнит электрические импульсы, которые исходят от блока управления, заставляют работать игольчатый клапан, который открывает и закрывает канал форсунки. Все количество топлива которое распыляется зависит от длительности импульса, которая задается непосредственно блоком управления. Если говорить о форме и направлении распыляемого факела очень важны при смесеобразовании и определяются количеством и расположением распылительных отверстий.

Как правило, если топливо впрыскивается во всеобщий трубопровод с помощью одной форсунки, то это называется системой моновпрыска. Такая система на сегодня не пользуется особым спросом среди автомобилестроителей. Большинство автопроизводств предпочитают использовать сразу две форсунки в системе впрыска.

Как ни крути, но как и любая другая система, инжекторная ситсема имеет и свои недостатки, среди которых достаточно высокая цена на узлы инжектора, низкая уровень ремонтопригодности, высокие запросы по поводу состава и качества горючего, крайняя необходимость использования специального оборудования для диагностики каких-либо поломок, и, конечно же, довольно высокие ценовые показатели стоимости ремонта.

3. Как устроена форсунка инжектора

А теперь давайте рассмотрим конструкцию форсунки, из чего же она состоит. Каждому автолюбителю известно, что подача топлива в форсунках происходит преимущественно сверху вниз. Если говорить в общих чертах, можно сказать, что форсунка состоит из одного, реже двух каналов. Как правило, по первому к выходу подходит распыляемая жидкость, а по второму проходят жидкость, пар, газ, который служит для распыления первой жидкости. Как показывает практика, чистая и качественная форсунка способна дать конусообразный распыл, а факел получается непрерывный и ровный.

Если детализировать построение форсунки, можно сказать, что она, в первую очередь состоит из корпуса. В верхней части корпуса можно отыскать так называемый гидравлический разъем, который, в свою очередь, закрепляется к топливной рампе. Благодаря наличию насоса и обратного клапана в рампе непрерывно поддерживается установленное давление горючего. Известно, что форсунка прикрепляется к топливной рампе посредством специального зажимного устройства.

Нижнюю часть форсунки занимает распылительная пластина с отверстиями для впрыскивания топлива. Для того, чтобы обеспечить герметичность соединения сверху и снизу находятся специальные уплотнительные кольца. С одной стороны форсунки находится электрический разъем, который используется для управления соленоидом форсунки. Весь основной механизм находится внутри форсунки и состоит из фильтрующей сетки, электромагнитной обмотки, седлом клапана, пружины, игольчатого клапана с якорем соленоида и запорным сферическим элементом, а также распылительной пластины. Сопло принято считать самым важным элементом форсунки.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Чем отличается инжектор от форсунки?

Система впрыска топлива сменила устаревшую карбюраторную систему подачи топлива. Начиная с 80х годов прошлого столетия, система впрыска стала быстро распространяться и сегодня используется во всех бензиновых и дизельных двигателях автомобилей. Это стало возможным благодаря развитию электроники. В этой системе топливо подается в камеру сгорания двигателя дозировано под давлением через форсунки. Такой способ подачи называют инжекторным. Основное достоинство инжекторной системы в том, что топливо расходуется экономно, а выхлопные газы менее токсичны.

Что такое форсунка

Форсункой называют регулируемый распылитель жидкого или газообразного вещества. Область применения форсунки достаточно широкая: разбрызгивание воды, нанесение декоративных покрытий, очищение и охлаждение различных предметов и устройств, например, машин, удаление пыли.

Устройство форсунки

Наибольшее распространение устройство получило благодаря массовому применению в современных автомобилях бензиновых и дизельных двигателей с системой подачи топлива инжекторного типа. Форсунка является конечным звеном системы и непосредственно подает распыленное топливо дозированными порциями от топливного насоса в двигатель.

Форсунка характеризуется:

Временем срабатывания на открытие и закрытие.
Дальностью распыления и углом распыляющего конуса (факела).
Мелкостью распыления вещества в факеле.
Динамикой и цикличностью подачи.

Конструкция форсунки состоит из сопла, электромагнитного клапана с иглой для регулировки и двух каналов. По одному каналу подается распыляемое вещество (топливо, газ или вода), а по второму «носитель» – воздух, за счет которого вещество распыляется ровным факелом. Соединение компонентов двух каналов образует воздушно-топливную смесь.

Виды и отличия форсунок

Классифицируют форсунки по типу подачи:

Механические.
Электромагнитные.
Электрогидравлические.
Пьезоэлектрические.

Используется электромагнитная форсунка с бензиновым двигателем. Работает форсунка с помощью программы, зашитой в электронном блоке. Этот блок подает напряжения на обмотку клапана. Возбуждаемое электромагнитное поле отжимает пружину и поднимает клапан с иглой. Через свободное сопло впрыскивается топливо. Напряжение снижается и игла опускается на седло.

Электрогидравлическая форсунка работает в дизельных двигателях. Базовыми узлами конструкции являются два дросселя: впускной и сливной, электромагнитный клапан и камера управления. У данного типа форсунок прижим иглы к седлу обеспечивает давление топлива. С блока управления идет сигнал и через сливной дроссель из камеры управления топливо поступает в сливную магистраль. Впускной дроссель задерживает выравнивание давления в камере управления и подающей магистрали. Усилие прижима на поршне уменьшается и клапан открывается, топливо подается.

Пьезоэлектрическая форсунка считается наилучшей конструкцией для впрыска и применяется в дизельных двигателях. Основное ее достоинство в скорости срабатывания, превышающей скорость электромагнитного клапана в 4 раза. За счет этого обеспечивается точное дозирование подаваемого топлива и возрастает число впрысков в течение цикла.

В корпус форсунки вмонтирован пьезоэлемент, обеспечивающий управление, Устройство состоит из толкателя, клапана переключения, иглы и пьезоэлемента, собранных в одном корпусе. В закрытом положении давление топлива прижимает иглу к седлу, подобно устройству электрогидравлической форсунки.

Под действием напряжения, поступающего на пьезоэлемент происходят колебания длины пьезокристала, что связано с усилием на поршне толкателя. Регулировочный клапан смещается, топливо уходит в сливную магистраль. Происходит разрежение давления и игла поднимается, освобождая сопло. Порция топлива подается в двигатель.

Объем порции топлива зависит от времени воздействия на пьезоэлемент и давления в топливной рампе.

Инжектор

Инжектор (Inject–вдувать, впрыскивать) – это по сути форсунка, то есть устройство распыления топлива или составлющая инжекторной системы, подающей топливо методом впрыска в двигателях внутреннего сгорания. Инжектором еще называют всю систему впрыска.

Инжектор включает в себя несколько форсунок, установленных под каждым цилиндром. Они объединены с помощью топливной рампы, соединенной с бензонасосом.

Работу системы контролируют датчики и передают сведения в электронный блок управления, регулирующий открытое и закрытое положение форсунок. Цикличное наполнение в цилиндрах контролирует датчик массового наполнения. Он следит за расходом воздуха и в соответствии с этим рассчитывает наполнение цилиндра. Датчик, контролирующий температуру охлаждающей жидкости следит за включением электровентилятора и подачей топлива.

Типы систем впрыска разделяют в зависимости от места подачи горючего и числа сопел:

Одноточечные или моновпрыск.
Многоточечные или распределенные.
Прямые или непосредственные.

Одноточечный(центральный) впрыск обеспечивает одной форсункой все цилиндры. Многоточечный, когда к каждому цилиндру подведена своя форсунка. При непосредственном типе горючее через форсунки попадает прямо в цилиндры.

Самым простым считается одноточечный впрыск, потому что имеет мало электроники, но и менее эффективный.

Многоточечная система осуществляет более мощный впрыск. Самая экономичная и сложная система. Установка такой системы повышает производительность двигателя на 10%. Основные ее преимущества в автоматической настройке и точном наполнении цилиндров. Двигатель разгоняется благодаря этому гораздо быстрее. Близкое расположение впускных клапанов уменьшает потери на оседание и подача топлива осуществляется рационально.

Вывод

Инжектор и форсунка выполняют одинаковое действие, периодически подают порцию вещества. Их иногда даже объединяют в одно понятие. Понятие инжектора больше связано с автомобильной тематикой.

Различие между инжектором и форсункой в том, что форсунка это элемент в системе подачи топлива. А инжектор является более широким названием всей системы впрыска.

vchemraznica.ru

Механические, Инжекторные и Электромагнитные, Принцип Работы и Управление, Для Низкого и Высокого Давления, Какие Характеристики и Устройство

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в устройстве современных автомобилей.
Обращаться на почту [email protected].

Топливная система претерпела значительные изменения со времён создания первого автомобиля. Такие преобразования коснулись и механизма впрыска, который стал более совершенным. Дозированная подача топливной смеси позволяет плавно регулировать обороты, что приводит к меньшему расходу горючего. Для решения таких задач используются форсунки двигателя, которые и составляют инжекторную систему. Эта технология давно пришла на смену карбюратору и превосходит его по всем параметрам.

Назначение форсунок в работе двигателя

Дозированная подача обеспечивает лёгкость в управлении машиной благодаря детально рассчитанным порциям топлива. Назначение подобной системы позволяет не только уменьшить выброс вредных веществ, но и сделать вождение безопасным. Заложенная в управляющий блок микропрограмма делает автомобиль отзывчивым на малейшие изменения в движении. Набор мощности двигателем в этом случае происходит более динамично, что позволяет учесть малейшие особенности дороги.

Каждая форсунка высокого давления является важным механизмом топливной системы. Точно рассчитанная подача горючего имеет огромное значение для силовой установки машины и позволяет увеличить срок её службы. В современных автомобилях инжектор (форсунка) управляется электроникой и бывает нескольких видов. Подобное оснащение успешно используется на бензиновых и дизельных двс, что делает такую технологию наиболее перспективной. В зависимости от вида и характеристик двигателя, форсунки различаются по методу впрыска, каждый из которых имеет свои особенности.

Электромагнитная форсунка

Такой тип инжектора использует бензиновые форсунки и получил широкое распространение. Простая конструкция этого оборудования показывает отличные результаты в автомобильной технике, оснащённой системой непосредственного впрыска. Любая электромагнитная форсунка состоит из управляемого клапана, иглы и сопла. Функционирование этой системы выполняется в соответствии с заложенной программой, что позволяет добиться высокой точности подачи горючего.

Электронный блок полностью контролирует все операции, что исключает любые ошибки при впрыске топливной смеси. Согласно заложенной программе напряжение подаётся на обмотку клапана, что приводит к созданию электромагнитного поля. Под его воздействием сопло освобождается, вследствие чего и производится впрыск топлива. Прекращение подачи напряжения приводит к обратному результату, и пружина возвращает иглу в прежнее положение. Такой метод впрыска топливной смеси имеет высокую точность и задействован на большей части бензиновых двигателей.

Электрогидравлическая форсунка

Использование такой системы можно часто увидеть в автомобилях, оснащённых дизелем. Эту технологию также допускается применять на агрегатах, имеющих систему впрыска Common Rail. Такие инжекторные форсунки состоят из сливной и впускной дроссели, электромагнитного клапана и камеры. Путём изменения давления топлива легко добиться возможности управлять его подачей на цилиндры, и эта особенность является главным отличием инжектора от аналогичных механизмов.

Понять, как осуществляется управление форсункой электрогидравлического типа достаточно просто. В состоянии ожидания электромагнитный клапан всегда закрыт, причём игла форсунки высокого давления прижата к седлу топливом. В этом положении подача горючего невозможна по элементарным физическим причинам. Давление в системе, воздействующее на иглу намного меньше чем на поршень, что не позволяет запустить механизму впрыска.

При подаче сигнала с управляющего блока происходит включение электромагнитного клапана, которое заключается в открытии дроссельной заслонки. Подобный принцип работы форсунки не допускает мгновенного выравнивания давления, что приводит к подъёму иглы и подаче топлива.

Пьезоэлектрическая форсунка

Практичное устройство современной форсунки представляет собой наиболее совершенную технологию впрыска. Установка подобного оборудования выполняется на дизельные двигатели, оснащённые системой Common Rail. Состоят такие виды форсунок из переключающего клапана, пьезоэлемента, толкателя и иглы. Скорость циклов впрыска подобного устройства в 4 раза превосходит срабатывание механизмов других типов. Такие возможности позволяют реализовать многократный впрыск топлива за один цикл, а дозировка горючего более совершенна.

Получить такие возможности удалось благодаря использованию особых компонентов. Подача напряжения влияет на характеристики сердечника что обеспечивает впрыск топлива. Пьезокристалл, изменяясь в размерах, давит на поршень толкателя в результате чего открывается клапан и горючее поступает в сливную магистраль. За счёт увеличения давления в топливной системе подымается игла, и происходит впрыск горючей смеси.

В работе такого устройства также используется гидравлический принцип, в основе которого лежит разница давления. Для точно рассчитанного срабатывания не менее важен и пьезоэлемент, в состав которого входят цирконий и палладиум. Такая технология обеспечивает огромную скорость срабатывания и довольно большое усилие, направленное на открытие клапана. Для регулировки количества горючего для впрыска используется соотношение давления в рампе и время воздействия на пьезоэлемент.

Принцип работы форсунок

Система впрыска топлива отвечает за подачу горючего в цилиндр или впускной коллектор двигателя. Чтобы понять, как работает форсунка инжектора, требуется рассмотреть описание топливной системы. Управляемый процесс подачи горючего наиболее важная часть в обеспечении работоспособности двигателя. Инжектор обычно устанавливают перед расположением дроссельной заслонки, именно на этом месте в более старых моделях устанавливался карбюратор. Система впрыска топлива может иметь различную конфигурацию, так насос-форсунка или ТНВД значительно отличаются от Common Rail.

Распределённый впрыск топлива присущ большинству современных автомобилей. Существуют несколько типов форсунок, принцип работы которых имеет свои особенности.

Одновременный – подача горючего осуществляется сразу на все цилиндры, что характеризуется равными показателями расхода топлива на каждый инжектор;
Попарно-параллельный – открытие канала выполняется в парном режиме, причём одна форсунка осуществляет подачу топлива перед циклом впуска, а другая выпуска;
Фазированный – каждый из инжекторов автоматически открывается перед впуском, обеспечивая высокую точность впрыска;
Прямой – подача топлива происходит напрямую в камеру сгорания, что является наиболее продуктивным вариантом.

С помощью насоса высокого давления происходит подача горючего на форсунку, которая может иметь механическое или электрическое исполнение. Ведущие производители автомобилей с начала 90-х перестали устанавливать механические форсунки ввиду несовершенства этой технологии. Ужесточение требований к выхлопным газам и изменение характеристик такой форсунки в процессе эксплуатации привели к переходу на более современные методы подачи горючего.

Устройство инжектора и его назначение

Использование сразу двух топливных форсунок получило широкое распространение и считается самым удобным в работе двигателя. Что касается устройства инжектора, наиболее востребованы одноканальные модели. В такой системе впрыска под определённым давлением подходит распыляемая жидкость, пар или газ, необходимый для распыления. При более детальном рассмотрении схемы инжектора будет хорошо заметен гидравлический разъем, который служит для установки на посадочное место форсунки, которая крепится на рампе.

Такая система имеет высокие требования к герметичности, и уплотнительные кольца обеспечивают надёжную установку инжектора. В нижней части такого устройства имеются специальная распылительная пластина, а электрический разъём используется для управления соленоидом. С помощью насоса регулируется давление форсунок, которое зависит от типа топливной системы. Наиболее важным элементом инжектора является сопло, обеспечивающее впрыск горючего.

Среди таких устройств, форсунки высокого давления занимают особое место. Системы Common Rail или ТНВД создают необходимые условия для впрыска, а струя распыла топлива зависит от геометрии камеры внутреннего сгорания. Детали инжектора, кроме функциональных элементов, включают фильтрующую сетку, распылитель и пружину, обеспечивающую обратное движение иглы.

Преимущества использования инжектора

Ресурс, которым обладают форсунки высокого давления, не идёт ни в какое сравнение с карбюраторной моделью управления. Система, контролируемая электроникой, имеет ряд преимуществ, которые ощутимы сразу после запуска двигателя.

Система дозированного впрыска даёт ощутимую экономию топлива;
Увеличение мощности силового агрегата и его динамических показателей;
Огромный ресурс работы и отсутствие необходимости в обслуживании;
Простота запуска силовой установи независимо от погодных условий;
Меньший износ двигателя и плавность при наборе скорости;
Приемлемый уровень выхлопных газов.

Эффективность работы инжекторного двигателя превосходит системы прошлого поколения и представляет собой точно отлаженный механизм. Электронное управление даёт возможность задействовать форсунки низкого давления или систему Common Rail для наиболее точной подачи топлива. Карбюратор чрезвычайно редко выходит из строя, а отсутствие необходимости периодической настройки делает такую систему удобной в эксплуатации.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

swapmotor.ru

Чистка форсунок инжектора — чем промыть топливные форсунки, как почистить без снятия с двигателя

Современные бензиновые автомобили уже не используют карбюратор для дозировки и подачи топлива. Они снабжены инжекторами, второе название которых — топливные форсунки. Смысл их работы заключается в распылении (впрыске) топлива в камеру сгорания. Различаются компоненты именно по способу впрыска. Они могут быть:

механическими;
электромагнитными;
пьезоэлектрическими;
гидравлическими.

Но принцип их работы остаётся общим независимо от вида.

Для бесперебойной работы «движка» важно, чтобы топливная система была чистой. Засорение — это не только повышенный расход топлива, но еще и сложности при запуске мотора. Тем, кто не хочет платить лишние деньги автосервисам за относительно несложную работу, будет полезно узнать, как провести чистку форсунок автомобильного двигателя самостоятельно.

Для чего надо промывать инжекторы?

В процессе сгорания топливовоздушной смеси происходит образование смоляного налета, который откладывается не только в камерах сгорания силового агрегата, но и в соплах , постепенно загрязняя их. Диаметр и форма отверстия в форсунке, через которое подается горючее, со временем меняется. Это приводит не только к недостаточной подаче, но и к изменению процесса распыления. Смесь становится неоднородной — вместо топливного тумана подаются струйки бензина. В смеси может быть избыточное количество бензина или кислорода. Это негативно влияет на производительность мотора, расход топлива и т.д. Зимой, когда топливо хуже испаряется, загрязнение происходит более интенсивно.

Для восстановления нормальной работы мотора и нужно иногда очищать форсунку, удаляя все отложения внутри их каналов.

Компонент сконструирован так, что при использовании «идеального» бензина очистка не нужна. Например, высококачественное европейское топливо избавляет автолюбителей из ЕС от работ по чистке форсунок автомобильного двигателя.

Пора чистить форсунки?

Есть рекомендация – чистка топливных форсунок выполняется каждые 30 тыс. км. О том, что нужна промывка инжектора, говорят такие симптомы:

«движок» запускается с трудом либо вовсе не запускается, хотя стартер прокручивает;
работа мотора сопровождается вибрацией;
обороты холостого хода неустойчивые;
снижение мощности силового агрегата;
расход топлива существенно вырос;
увеличение дымности выхлопа;
разгон автомобиля сопровождается хлопками.

Все эти симптомы не сваливаются сразу на автомобиль «как снег на голову». Поломки прогрессируют постепенно и примерно к 100 тысячам км пробега достигают своего пика. Низкокачественное топливо может ускорить процесс.

Условно загрязнение происходит в 3 стадии:

Малая. Производительность компонента снижается на 5-10%. Расход топлива вырастает на 1-2 литра. Двигатель работает без проблем.
Средняя. Производительность инжектора падает уже на 10-20%. Расход топлива увеличен на 2 литра. Заметно “подтраивание” в работе мотора. Идет неравномерный выхлоп с резким характерным запахом. Динамика разгона ухудшается настолько, что это становится явно заметно.
Сильная. Производительность упала на 50% и более. Двигатель колотит при работе, будто он вот-вот выпрыгнет из подкапотного пространства. Происходит это из-за того, что отключаются один-два цилиндра (в них не поступает топливо из-за забитого элемента). При резком нажатии на педаль газа могут появиться хлопки. Возникают также симптомы второй стадии, но в более выраженной форме.

Чем промыть форсунки инжектора?

Если речь идет о химическом методе промывки инжектора, нужно покупать специальное средство, фильтр тонкой очистки и новые уплотнительные кольца.

Такой способ не подойдет для керамических, старых и сильно загрязненных форсунок — есть серьезный риск их повреждения.

Продаётся чистящая жидкость для промывки, она так и называется. Приобрести ее можно в любом автомагазине либо на АЗС. Если по какой-либо причине такой жидкости нет в продаже, то заменить ее можно «карбклинером» — жидкостью для очистки карбюраторов. Химсостав у нее точно такой же. Чем лучше промыть – решать вам. Можно почитать отзывы о том или ином составе в интернете на специализированных форумах. Жидкости промывочные для дизельных форсунок и для бензиновых различаются.

Будьте внимательны! Эти жидкости весьма агрессивны и легко воспламеняются. Берегите глаза и работайте в резиновых перчатках.

Есть еще жидкость для добавки в топливо. Но об этом ниже.

Как промыть форсунки инжектора: распространённые методы

Теперь несколько слов о том, как правильно промыть форсунки.

Самый простой, но и наименее эффективный способ — добавление специальной моющей присадки в топливо. Но это скорее профилактическая мера. Если уже есть серьезные загрязнения, так их не удалить.

Есть плюсы и минусы у этого метода чистки форсунок. Промываться будет вся магистраль, включая бак и топливный насос. По идее это хорошо, но если в системе есть грязь и крупные отложения (обычно в баке), они поднимутся и пойдут в распылители, ч

ddcar.ru

Топливные форсунки: типы, теория, чистка

НА САЙТЕ ВЕДУТСЯ РАБОТЫ. ВОЗМОЖНЫ СБОИ, НЕКОРРЕКТНОЕ ОТОБРАЖЕНИЕ. ОКОНЧАНИЕ 20.08.2019

Случайная статья узнай что то новое

Введение

Топливная форсунка — элемент инжекторной системы современного автомобиля. Именно этот элемент отвечает за исполнение команды подачи топлива в цилиндр. Мозг выдает сигнал в микросекундах, на это время на форсунку поступает сигнал данной продолжительности, форсунка открывается и под давлением топливной системы (топливный насос) идет впрыск топлива. Подробней ниже, чистка форсунки также тут, в самом низу.

Как работает форсунка

Топливная форсунка Honda Civic, ничто иное как кран. Да, это кран на который подается напряжение 9-15 вольт, катушка электромагнита притягивает иглу и топливо, факелом, выходит из нее. Форсунка это так же и соленоид.

Типовая схема работы топливной форсунки

Параметры, свойства, значения

Топливная система большинства овощных Honda Civic состоит из топливного бака (45л), топливного насоса, линий подключения, топливного фильтра, топливной рейки, самих форсунок, и системы «обратки» с клапаном. Топливо из бензобака подается топливным насосам по топливо проводу в топливную рейку (через фильтр). На топливной рейке установлен регулятор давления NR-1 (Fuel Pressure Regulator — FPR), в большинстве случаев его хватает, он устанавливался на большинство двигателей, но с разной системой крепежа. В общем топливо поступает в топливную рейку под давлением около 3 Бар (3 атмосфер, 3000 мБар), если давление выше то клапан FPR NR-1 выкидывает излишки в «обратку», из «обратки» топливо поступает в бензобак.
Значение форсунок вроде 190, 240 (180, 235) и тд. показано в кубических сантиметрах. Полное обозначение выглядит так 240 cc@3Bar, тоесть форсунка за 1 минуту при давление 3 бара (это нормальное давление большинства насосов) выбрасывает 240 кубиков жидкости.
Если раньше стояли форсунки 190, а вы хотите установить 240 просто их заменив, то нужно задать себе вопрос. Зачем? 190 форсунки не работают на 100% даже при полной нагрузке двигателя, то есть имеется запас в 15%. Да я соглашусь что если бы у вас увеличился объем или вы поставили нагнетатель воздуха (турбина) то замена форсунок нужна. А так вы получите лишний расход. В программе компьютера написано что допустим при 450 мБар (45кПа), форсунка 190 должна работать всего 100мс, заменив ее на 240 вы не изменив время открытия в топливной карте получите чрезмерно богатую смесь. Это тоже самое что вас попросили бы открыть большой и маленький кран с водой одновременно, на одно и тоже время, как вы думаете где расход будет больше? Обдумывайте замену форсунок тщательно. Если у вас нет диностенда и\или демона для настройки типа Moates или Hondata я не советовал бы менять форсунки.
Не маловажным параметром форсунок является сопротивление, необходимо чтобы сопротивление форсунок новых и старых было одинаково. Для этого по «модному» покупается ResistorBox (30-100$). А по нормальному мощные керамические сопротивления(0.5-5$). Если не сбалансировать сопротивления с мозгом, то есть вариант что выходы мозга на форсунки сгорят. Низкоомный форсунки 2.5-3 Ома, Высокоумные 12Ом. Опасность именно в низкоомных, конечно они высокопроизводительные но нужен дополнительный контроль. При 50% нагрузке 2.5 Ом (низкоомные) форсунке на 7 минуте, при работе на 6000 оборотах двигателя мозг начинает гореть, температура ключей (транзисторов) составляет 170-200 градусов Цельсия, в обычном состояние это 60 градусов. Обычно используются транзисторы типа STA413A, STA464C работают максимум до 150 градусов, дальше либо параметры уходят, либо корпус разрывается.

Правильная работа форсунки, и ее факел справа

Чистка форсунки, проверка работоспособности

Для чистки форсунок их нужно сначала снять. Можно конечно делать и в двигателе но не желательно загрязнять двигатель химией. Ваша задача создать давление с химией для очистки, и открывать\закрывать форсунок периодично. Самый простой способ, берутся аудио клеммы к ним подводят батарейку Крону-9v, или тот же автомобильный 12v аккумулятор и через кнопку либо разрыв цепи щелкают. Через соединительную трубку (самоделка), соединяют баллон типа Carbcleener находящийся под давлением и форсунку. Нужно скрепить очень сильно иначе форсунка вылетит. Нажали баллон, создали давление, нажали кнопку, повторять пока не будет нормальный факел распыления.
Более интеллектуальный и ленивый способ это подключение форсунки либо к генератору сигналов (не генератор автомобиля!) либо в замен колонки компьютера (активная а не пассивная, от сети), на котором будет запущена программа сигналов. Скачайте программу генератора сигналов PAS FREQUENCY GENERATOR. Регулируйте частоту в пределах 1-200гц.
Самый жесткий способ это ультразвук, отличный способ чтобы очистить и раздробить грязь до мелких частиц. Идеально чтобы в этот момент на форсунку тоже бы подавались сигналы открытия и закрытия. Минус этого способа, что возможно вместе с грязью увеличить и внутренние трещины, или уничтожить форсунку изнутри. Для проверить работоспособности форсунки достаточно подать напряжение на форсунку от батарейки Крона, вы должны услышать щелчок. Более правильным способом будет проверить на «прозвонку» мультмиметром.

Чистка форсунок в действии

Объем форсунок не которых двигателей

Частично полная таблица от компании Accel здесь. Еще момент, кроме как сопротивления, форсунка имеет обхъем как я говорил выше. Точно вам скажет только производитель, KEIHIN. В общем существуют только 2 объема 180 (190) и 235(240). В процентом соотношение это 5 и 2 процента разницы, соотвественно. Разница между 240 и 190 составляет 25 процентов.

D14A2 — 190 cc
D14A3\D14A4 — 190 cc
D14A5 — 190 cc
D14A7 — 190 cc
D14A8 — 190 cc
D14Z1 — 190 cc
D14Z2 — 190 cc
D14Z3\D14Z4 — 190 cc
D15A3 — 180 cc
D15B6 — 180/235 cc
D16B2 — 190 cc
D15B7 — 235 cc
D15Z6 — 190 cc
D15Z8 — 190 cc
D16A6 — 235 cc
D16B2 — 190 cc
D16W4 — 190 cc
D16Y5 — 190 cc
D16Y7 — 180 cc
D16Y8 — 240 cc
D16Z6 — 235 cc
h32A1 — 235 cc
h33A1 — 235 cc
B20A5 — 235 cc
B18C1 — 235 cc
B16A3 — 235 cc

Сопротивление некоторых форсунок Honda

Honda Civic (92-00 EX/Si) 240cc (23lb) 12Ohm
Honda All (86-91) 240cc (23lb) 3Ohm
Honda Civic (01-Up EX) 240cc (23lb) 11Ohm
Honda Civic (03-Up Si) 290cc (28lb) 12Ohm
Honda Civic (06-Up Si) 330cc (31lb) 10Ohm
Honda Prelude (92-96 VTEC) 330cc (31lb) 2Ohm
Honda Prelude (97-02) 290cc (28lb) 12Ohm
Honda S2000 360cc (24lb) 12Ohm

Случайная статья узнай что то новое

Данная статья актуальна для автомобилей Honda выпуска 1992-2000 годов, таких как Civic EJ9, Civic EK3, CIVIC EK2, CIVIC EK4 (частично). Информация будет актуальна для владельцев Honda Integra в кузовах DB6, DC1, с моторами ZC, D15B, D16A.

www.ej9.ru

Способы очистки инжектора

Современные системы впрыска топлива основаны на использовании инжекторов. Под современным инжектором стоит понимать топливные форсунки, которые имеют электромагнитный клапан. Слабым местом инжекторной системы является то, что форсунки в процессе эксплуатации постепенно загрязняются. Инжектор забивается грязью даже при условии того, что двигатель работает на топливе хорошего качества. Использование низкосортного бензина закономерно ускоряет этот негативный процесс.

Рекомендуем также прочитать статью о тюнинге топливной системы инжекторного двигателя. В этой статье представлен принцип работы системы впрыска и рассмотрены её основные элементы.

С течением времени химические элементы и различные соединения (сера, бензол, олефины), которые содержатся в горючем, превращаются в смолистые отложения и отвердевший лак. Это происходит по причине высокого давления в системе впрыска (от 2.5 до 6-и атм.) и работе форсунок в условиях высоких температурных режимов (80-100° С). Такие образования достаточно сложно смываются.

Результатом загрязнения становится заметное ухудшение работы двигателя-падает мощность, снижается приемистость, наблюдается неустойчивость оборотов в режиме холостого хода, увеличивается расход топлива. При интенсивном разгоне возникают провалы, а также возрастает токсичность отработавших газов, что влечет значительное сокращение срока службы катализатора и лямбда-зонда. ЭБУ становится сложнее корректировать топливовоздушную смесь применительно к разным режимам работы двигателя. Забитые отложениями форсунки не способны обеспечивать необходимую производительность, меняется форма факела, направление распыла, а также возможно полное прекращение подачи топлива через форсунку.

Практика показывает, что высококачественный европейский бензин исключает необходимость частой очистки инжектора. Если мотор эксплуатируется на таком топливе, тогда чистка может понадобиться один раз в 120-150 тысяч километров. Если говорить о странах СНГ, то инжекторную систему зачастую нужно очищать уже через 30-40 тысяч километров пробега.

Наиболее заметным засорение топливных форсунок становится с приходом холодного времени года. В это время снижается испаряемость топлива, начинают проявляться проблемы с пуском холодного двигателя, а также заметны провалы в его работе на различных режимах и т.п.

Читайте в этой статье

Способы промывки инжектора

Существует несколько способов, которые позволяют промыть инжектор. Выбор каждого способа обусловлен степенью загрязненности системы топливоподачи, износом самой силовой установки и другими факторами.

Заливаем промывку в бензобак

Наиболее простым и одновременно щадящим способом очистки является заливка в топливный бак автомобиля специальной промывки. Такой очиститель топливной системы обычно реализуется во флаконах объемом около 300мл. Данного количества хватает на 60-70 литров топлива. Принцип действия добавки заключается в том, что в процессе езды она постепенно растворяет отложения в системе впрыска и частично предотвращает их последующее образование. Добавлять очиститель в топливо необходимо регулярно (каждые 4-5 тысяч км. пробега). Если Вы не уверены, что используете топливо надлежащего качества, тогда указанный интервал рекомендовано сократить.

Стоит отметить, что данный способ подходит только для тех автомобилей, которые являются новыми или имеют небольшой срок эксплуатации на территории СНГ. В этом случае промывка в бак является «профилактической» мерой, позволяющей поддерживать инжектор и топливную систему автомобиля в чистоте.

Для тех машин, у которых система топливоподачи и впрыска уже имеет серьезные загрязнения, такой способ очистки не подходит. Более того, промывка в топливном баке может даже усугубить уже имеющиеся проблемы. Отмытая очистителем грязь и отложения попадают в форсунки и забивают их еще больше. После этого будет необходим демонтаж и чистка топливных форсунок другими способами. Вторым нюансом становится высокая вероятность того, что смытая в бензобаке грязь засорит топливный насос. Загрязнение электрического бензинового насоса приводит к его повышенному износу и снижению эффективности работы устройства.

Чистка инжектора без снятия форсунок

Инжектор можно почистить так, чтобы не снимать форсунки и топливную рампу с двигателя. Для очистки используется специальная промывочная установка и очищающие жидкости. Наиболее широко применяют составы Wynn’s и Liqui Moly.

Процесс очистки осуществляется путем подключения промывочной установки через переходные штуцеры напрямую к инжектору автомобиля. Это позволяет исключить из цепочки бензобак, бензонасос, топливный фильтр и топливные магистрали. При таком подходе вымывается грязь исключительно в топливной рампе и форсунках. Двигатель автомобиля запускают и дают поработать на смеси бензина и промывочной жидкости около 30-40 минут в режиме холостого хода. Смесь подается из промывочной установки под давлением от 3-х до 6-и атмосфер. Давление регулируется согласно техническим требованиям применительно к конкретной модели автомобиля.

Процесс очистки и результаты

Состав для чистки, смешанный с бензином, активно размягчает и смывает накопившиеся в инжекторе загрязнения. Затем установка продавливает грязь через форсунки в цилиндры мотора, где смытые отложения окончательно сгорают. Такой способ промывки активно применяют в случае загрязнений средней тяжести, а также при определенных конструктивных сложностях (для снятия форсунок необходимо демонтировать впускной коллектор или другое навесное оборудование).

Определить качество процедуры очистки инжектора можно по следующим признакам:

устойчивая работа ДВС в режиме оборотов холостого хода;
отсутствие провалов в других режимах работы;
увеличение отдачи от мотора;
позитивные изменения касательно разгонной динамики и реакции на дроссель;
уменьшение содержания вредных веществ в выхлопе и т.д.;

Для большинства случаев такого способа очистки инжектора вполне достаточно для восстановления нормальной работы инжекторной системы. Чистка инжектора подобным образом должна проводиться один раз в 30-50 тысяч км. После промывки без снятия форсунок в топливной рампе и самих инжекторах остается некоторое количество очищающей жидкости. Небольшие остатки промывки попадают и в моторное масло. По этой причине рекомендовано сначала проехать на автомобиле 20-30 км. в режиме высоких оборотов для удаления остатков из инжектора.

Еще раз обратите внимание, что после чистки на машине часть жидкости для промывки окажется в масляной системе двигателя. Инжектор необходимо чистить перед плановой заменой моторного масла и фильтров, а не после. Также рекомендуется после промывки сменить и свечи зажигания.

В некоторых случаях может дополнительно потребоваться замена уплотнительных колец форсунок при появлении утечек горючего чрез них. Такой эффект наблюдается по причине того, что промывочная жидкость в большей или меньшей степени является агрессивной по отношению к резиновым уплотнителям. Если сравнивать распространенные промывки Liqui Moly и Wynn’s, то по некоторым отзывам первый вариант мягче воздействует на резину.

Внимание! Чистить данным способом сильно изношенные двигатели не рекомендуется. Вместе с интенсивной очисткой инжекторной системы от различных отложений в таких моторах параллельно происходит удаление нагара и отложений на поршневых кольцах и стенках цилиндров двигателя. Это может в ряде случаев привести к существенной потере компрессии и двигатель после такой промывки не запустится.

Отдельно рекомендуется не прочищать на установке для чистки инжектора без снятия инжекторные системы типа КЕ-Jetronik, где имеет место механический топливный впрыск. Такие системы получили дозаторы с малыми рабочими зазорами, что делает их крайне чувствительными к грязи и отложениям. В процессе промывки дозаторы быстро забиваются, что приводит к необходимости снятия форсунок и последующего более сложного ремонта. В механических системах впрыска форсунки являются неразборными, а их очистку проводят методом продувки воздухом под давлением. Если механическая форсунка сильно загрязнена, тогда потребуется полная замена данного элемента.

Чистка со снятием форсунок

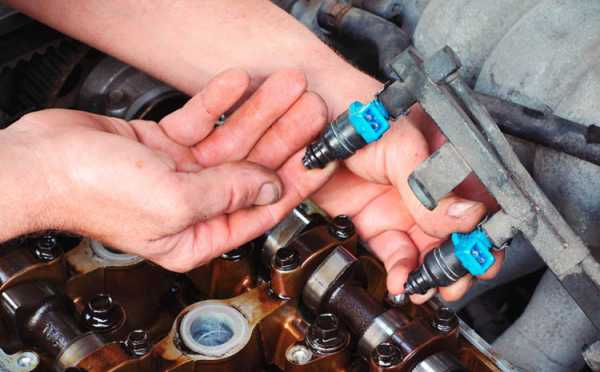

Сильные загрязнения системы впрыска удаляются таким способом, который подразумевает снятие форсунок и их отдельную прочистку. Данный способ позволяет добиться наилучших результатов. Главным преимуществом очистки инжекторных форсунок жидкостью является восстановление работоспособности таких инжекторов, которые конструктивно имеют сложную конфигурацию своих внутренних каналов.

Инжектор демонтируют и производят индивидуальную очистку каждой форсунки на специальном стенде. Данный подход позволяет сравнить производительность, форму факела, направление и качество распыла до начала чистки и после неё. Дополнительно можно сравнить и проанализировать работу всей группы форсунок в совокупности.

Принцип работы очистного стенда заключается в том, что его системой управления осуществляется имитация работы форсунок на двигателе. Вместо бензина через них пропускается жидкость для промывки инжекторов. Оператор стенда управляет частотой электрических колебаний клапана форсунки. Главной задачей становится возникновение в канале топливоподачи кавитации. Под кавитацией следует понимать образование пузырьков воздуха в жидкости.

Гидродинамическая кавитация обеспечивает движение иглы форсунки в потоке очищающей жидкости с большой скоростью. За различными выпуклыми частями образуется вакуум. Под давлением окружающей жидкости вакуум моментально делится на большое количество микроскопических пузырей, которые «хлопают». Получается эффект микровзрывов, а энергия от них оказывает воздействие на лаковые и грязевые отложения, которые образовались внутри топливного канала инжектора и на самой игле.

Результатом такой операции становится эффективное разрушение и удаление отложений и грязи в каналах форсунки, а также промывка сетчатого фильтра инжектора. Возникшую кавитацию оператор определяет визуально. Струя светлой жидкости, выходящая из форсунки, становится коричневой. Цвет жидкости на выходе меняется из-за отслаивающихся шлаков.

Стенд позволяет дополнительно выявить изменения параметров работы электрических и механических элементов форсунок. Благодаря этому можно заблаговременно принять решение о необходимости очистки инжекторов, целесообразности дальнейшего их использования без промывки или полной замене.

Показатель производительность форсунок определяется как перед, так и после их очистки. В тех случаях, когда очищенные форсунки демонстрируют разные показатели производительности с разбегом более чем 5%, тогда их необходимо заменить. Неисправные инжекторы меняют как по одной штуке, так и группой.

Промывка позволяет выявить то, что электромагнитный клапан изношен и не закрывается полностью. Это означает, что такая форсунка течет в тот момент, когда на неё не подается электрический импульс. Данная неисправность приводит к перерасходу топлива, увеличивается нагар на клапанах, поршнях и т.д. Инжекторы с подобной проблемой лучше сразу заменить.

Чистка инжектора ультразвуком

Одним из распространенных способов очистки форсунок является использование установки, которая очищает предварительно снятые инжекторы в специальной ультразвуковой ванне. Данный способ обеспечивает высокие результаты, хотя некоторые эксперты считают лучшим способ очистки форсунок методом гидродинамической кавитации.

Ультразвуковая ванна является открытой емкостью, которую наполняют очищающей жидкостью. С наружной части в дно такой ванны вмонтировано устройство, которое представляет собой излучатель ультразвуковых колебаний. Сопло форсунки для очистки опускается в ванну. Во время прохождения через очищающую жидкость ультразвуковая волна запускает кавитационный процесс. Во время кавитации образуются пузыри, которые лопаются и образуют ударные волны. Эти волны оказывают разрушительное воздействие на грязь и отложения, которые скапливаются на поверхности сопла форсунки и в каналах.

Замена фильтра форсунки

Снижение или отсутствие положительного эффекта после чистки форсунок на промывочном или ультразвуковом стенде может быть вызвано засорением сетчатого фильтра тонкой очистки. Указанный корзинчатый фильтр изготавливается из капрона и устанавливается во входном штуцере инжектора. Данный фильтр может быть засорен мельчайшими нерастворимыми фракциями и частицами. Среди них стоит отметить не только грязь, но и металлическую пыль, которая образуется и накапливается на фильтре в результате постепенного износа деталей бензонасоса.

Большинство форсунок различного типа конструктивно позволяют заменить сетчатый фильтр новым элементом. Замену производят путем снятия забитого фильтра из форсунки. Для этого используют специальный механический съемник.

Средняя стоимость очистки инжектора

Чистка инжектора без снятия форсунок на работающем двигателе обойдется владельцу около 15-20 долларов США. Цена диагностики и очистка одной форсунки на кавитационном стенде или в ультразвуковой ванне стоит около 4-6 у.е. Замена корзинчатого сетчатого микрофильтра и приобретение ремонтного комплекта, который включает в себя резиновые уплотнительные кольца, дополнительно потребует от 5 до 10 у.е. Комплекс работ по промывке инжектора и замене отдельных элементов зачастую сопровождается гарантией до 6-и месяцев или 10-15 тыс. километров пробега.

Подведем итоги

Вполне очевидно, что инжектор лучше подвергать диагностике и промывать заранее, не дожидаясь появления заметных изменений в работе двигателя. Это позволит гарантировать отсутствие целого ряда нежелательных последствий, которые возникают после продолжительной эксплуатации автомобиля с загрязненными и/или неисправными форсунками.

Даже регулярная заправка лучшим топливом на элитных АЗС не исключает проблем с инжектором. Очистка каждой отдельной форсунки на стенде обеспечивает в итоге самый лучший эффект. Любой из указанных выше способов чистки на практике оказывается лучше самостоятельных попыток промывки инжекторов в гараже путем их отмачивания в керосине, солярке, растворителях, ацетоне или других жидкостях.

Неоспоримым преимуществом кавитационного стенда или ультразвуковой ванны является возможность не только качественно удалить загрязнения и вернуть форсункам работоспособность, но и провести необходимую диагностику инжекторов перед началом работ по их очистке. В ряде случаев это позволяет своевременно выявить неисправности форсунок и сохранить деньги за промывку.

Напоследок хотелось бы добавить, что цена очистки инжектора является вполне доступной для потребителя, а закономерное снижение расхода топлива после такой процедуры позволяет быстро вернуть потраченную сумму. Владельцу остается только наслаждаться возросшей отзывчивостью силового агрегата на нажатие педали газа и ровной работой двигателя во всех режимах!

где находятся и для чего нужны?

Многие владельцы автомобилей, заезжая к мастерам на станции технического обслуживания, выслушивают от них о том, что необходимо промыть или заменить форсунки. При этом автолюбители не знают, что это. Что такое форсунка в автомобиле и для чего она нужна?

Краткое описание

Все существующие сегодня дизельные и бензиновые двигатели внутреннего сгорания имеют в своей конструкции систему для впрыска топлива. Форсунка является аналогом насоса, подающего мощную, но очень тонкую струю топлива. Это неотъемлемая часть системы впрыска. Где находятся форсунки и каков их принцип работы, будет рассказано далее.

Виды форсунок

Форсунка является электромагнитным клапаном, управляемым при помощи специальной программы в блоке, управляющем двигателем автомобиля. Именно благодаря форсунке топливо подается в цилиндры дозами. Если говорят про инжектор, то здесь имеется в виду система управляемых форсунок.

Есть несколько видов форсунок, которые предназначены:

для распределенного впрыскивания топлива;
центрального впрыскивания;
непосредственного впрыскивания.

Принцип функционирования форсунок

Топливо от рамы к каждой отдельно взятой форсунке подается под необходимым определенным давлением. От блока управления на электромагнит форсунок поступают электрические импульсы. Именно они задействуют игольчатый клапан, предназначение которого – открывать и закрывать форсуночный канал. От длительности поступления электрического импульса зависит длительность открытия игольчатого клапана и количество подаваемого топлива. Эту длительность регулирует блок, управляющий двигателем. Кроме того, разные типы форсунок могут создавать несколько форм факела топлива, а также менять его направление. А это очень сильно влияет на смесеобразование в двигателе.

Расположение

Многие не знают про форсунки в автомобиле. Где находятся эти элементы? Их расположение зависит от типа впрыска:

При центральном впрыске топлива одна или пара форсунок находятся внутри впускного трубопровода, возле дроссельной заслонки. Так, форсунка является заменой уже устаревшего устройства – карбюратора.
При распределенном впрыске топлива для каждого цилиндра устанавливаются свои форсунки в автомобиле. Где находятся они в этом случае? У основания трубопровода для впуска, в который и осуществляется впрыск топлива форсункой.
При непосредственном впрыске топлива они располагаются в верхней области стенок цилиндра. Они впрыскивают топливо в саму камеру сгорания.

Вот такое расположение имеют форсунки в автомобиле. Где находятся эти части, стало ясно.

Промывка

По той причине, что в топливе присутствуют вредные примеси, на форсунках часто оседает нагар. Их необходимо промывать. Операция эта подразумевает вымывание ненужной грязи из форсуночной системы. Форсунки можно промывать при помощи специальной жидкости. Ее еще называют специальной присадкой. При этом сами форсунки с двигателя можно даже не вынимать. Присадка эта добавляется в топливо, а двигатель заставляют поработать на этой смеси пару тысяч километров. Можно осуществлять и более быструю промывку, при этом не снимая форсунки с двигателя. Для этой цели применяют специальную установку. Она подсоединяется к мотору на место топливного насоса. В сами форсунки подается сольвенте. Это специальное топливо для промывания. Время такого процесса – около пятнадцати минут.

Форсунки от нагара можно очищать также при помощи ультразвука. Этот способ уже подразумевает снятие их с двигателя.

Итоги

Таким образом, становится ясно, что такое форсунки в автомобиле, где находятся, как работают, для чего нужны. Очевидно, что это очень важные части двигателя, без которых его работа невозможна. Необходимо следить за их исправностью, а также регулярно их промывать.

fb.ru
