ЗИЛ-130 технические характеристики

ЗИЛ-130 технические характеристики

ЗИЛ-130

СОДЕРЖАНИЕ

1 Введение

2 История ЗИЛ-130

3 Технические характеристики ЗИЛ-130

4 Двигатель ЗИЛ-130

система охлаждения двигателя

система смазки двигателя

система питания двигателя

трансмиссия

тормозное управление

5 Кабина ЗИЛ-130

6 Обзор базовых и серийных модификаций

ВВЕДЕНИЕ

Автомобиль ЗИЛ-433360 производится акционерным обществом АМО ЗИЛ с 1990 г и является последовательной модернизацией автомобилей семейств ЗИЛ-130 и ЗИЛ-431410.

Автомобиль предназначен для перевозки грузов по любым автомобильным дорогам с твердым покрытием, а также по полевым дорогам, если состояние грунта обеспечивает его нормальную проходимость. Автомобиль изготовлен в исполнении по ГОСТ 15150-69 и рассчитан на эксплуатацию при температуре окружающей среды от плюс 50 до минус 40 — °С относительной влажности воздуха до 80 % при 20 °С, запыленности воздуха до 1,5 г/м3‚’ средней скорости ветра до 20 м/с и в районах, расположенных на высотах до 3000 м над уровнем моря, при соответствующих изменениях тягово динамических качеств. Автомобиль рассчитан на эксплуатацию при безгаражном хранении.

На базе автомобиля ЗИЛ-433360 выпускаются следующие его модификации.

Автомобильное шасси 433362, предназначенное для дооборудования специальными кузовами и установками.

Автомобильное шасси ЗИЛ—494560, предназначенное для дооборудования в строительный или сельскохозяйственный самосвал.

Седельный тягач ЗИЛ-442160, предназначенный для буксирования различных полуприцепов с грузом. Полная масса автопоезда. включая массу полуприцепа, 18 725 кг при эксплуатации по всем автомобильным дорогам.

Габаритные размеры автомобиля показаны на рис.1. Автомобиль ЗИЛ-433360 продолжает развитие грузовых автомобилей семейств ЗИЛ-130, ЗИЛ-431410 и отличается от них, прежде всего, установкой новой кабины по типу ЗИЛ-4331.

ЗИЛ-130 завод

ИСТОРИЯ ЗИЛ-130

Первые упоминания о ЗИЛ-130 относятся 1956 году. На нем устанавливался 6 цилиндровый двигатель, доставшийся от предыдущей модели. После череды экспериментов сердцем ЗИЛ-130 стал V образный 8 цилиндровый силовой агрегат мощностью 150 л/с. Ходили слухи, что мотор взяли от лимузина ЗИЛ-111, это полуправда. Некоторые инженерные решения у них были общие.

ЗИЛ-130 был необычным во всех отношениях. Синхронизированная коробка передач, гидроусилитель руля, просторная 3 местная кабина с панорамным ветровым стеклом, непривычная плавность хода. Но главное внешний вид.

Даже в Америке подобный дизайн только начинал входить в моду. Изучение передового опыта влетело в копеечку. Для ЗИЛА закупались лучшие образцы заокеанского автопрома но преклонения перед западом не было. Американцев вгоняли в хвост и в гриву по 3-4 тысячи километров. Производство ЗИЛ-130 работало как часы из ворот сборочного цеха выходило ежедневно в среднем 300 автомобилей.

ЗИЛ-130 конвеер

Основные данные ЗИЛ-130

Тип автомобиля Грузовой

Тип двигателя карбюраторный четырехтактный

Грузоподъемность 6000

Пассажировместимость мест 3

Собственная масса кг 4980

Полная масса кг 10980

Габарит мм

длинна 6675

ширина 2500

высота 2350

база мм 3800

Колея мм

передних колес 1800

задних колес 1790

Минимальный радиус поворота м 8,0

Максимальная скорость км/ч 90

Минимальный дорожный просвет мм 270

ДВИГАТЕЛЬ ЗИЛ-130

Двигатель является сложным и дорогостоящим агрегатом и его ремонт требует специального оборудования и высокой квалификации обслуживающего персонала.

Техническое обслуживание двигателя включает диагностирование основных показателей работы двигателя, которое позволяет определить техническое состояние двигателя.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА ДВИГАТЕЛЯ

Основные данные ЗИЛ-130

Количество цилиндров 8

Расположение цилиндров V образное

Порядок работы 1-5-4-2-6-3-7-8

Литраж л 6,000

Степень сжатия 6,5

Мощность квт (л,с) 110

(150)

Число оборотов в минуту при максимальной мощности 3100

Система охлаждения двигателя

Система охлаждения двигателя, жидкостная закрытого типа, с принудительной циркуляцией охлаждающей жидкости.

Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах 75…95 градусов.

В прогретом двигателе охлаждающая жидкость засасывается из радиатора в жидкостной насос и под определенным давлением по двум патрубкам насоса подается в левый и в правый блоки цилиндров и проходя через окна в межцилиндровых перегородках, охлаждает гильзы цилиндров.

система охлаждения

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ ЗИЛ-130

СМАЗОЧНАЯ СИСТЕМА

В смазочную систему (рис. 3.5) входят: маслоналивная горловина, поддон “картера, масляныи насос с маслоприемником.
фильтры, масляный радиатор, трубопроводы, каналы, маслоизмерительный стержень и система вентиляции картера.

В изучаемых двигателях применяют комбинированную смазочную систему, при которой наиболее нагруженные детали смазываются под давлением, а остальные разбрызгиванием и самотеком.

Масло из масляного картера через маслоприемник засасывается масляным насосом и поступает из нагнетательной секции насоса в масляный фильтр и далее через главную масляную магистраль к
подшипникам коленчатого и распределительного валов. Затем по каналам в блоке и головках цилиндров подается к осям коромысел, коромыслам и в компрессор (в двигателях ЗИЛ—130 и —645).

Под давлением смазываются коренные и шатунные подшипники коленчатого вала, опорные шейки распределительного вала,
Ось и коромысла клапанов, валы привода распределителя зажигания и масляного насоса компрессор.

зеркало цилиндров и поршневые пальцы смазываются разбрызгиванием. Распределительные шестерни, стержни клапанов, толкатели и кулачки распределительного вала смазываются самотеком.

Для поддержания давления масла в заданных пределах в системе смазки имеются предохранительные и перепускные клапаны.

система смазки

СИСТЕМА ПИТАНИЯ ДВИГАТЕЛЯ

Система питания Двигателя включает в себя приборы и устройства, предназначенные для хранения запаса, подачи и очистки топлива, очистки воздуха, приготовления горючей смеси нужного состава и отвода продуктов сгорания. В систему питания (рис. 441) карбюраторного двигателя входят: карбюратор, топливный бак, топливные фильтры, топливный насос, топливопроводы, воздухоочиститель, впускной и выпускной трубопроводы, глушитель.

На двигателях 3М3—53-11 и ЗИЛ—130 установлены двухкамерные карбюраторы соответственно К-126Б и К-88АМ.

система питания двигателя

ТРАНСМИССИЯ

сцепление ЗИЛ-130

Сцепление (рис. 7.1,а) на изучаемых автомобилях фрикционное, однодисковое, размещено в кожухе 12, прикрепленном к маховику 3, который выполняет функцию ведущего диска сцепления. Внутри кожуха имеются следующие детали: ведомый диск 4,нажимной диск 5, который соединен с кожухом при помощи выступов на диске (у автомобиля ГАЗ-5342) или пружинных пластин (у автомобилей ЗИЛ-431410 и ЗИЛ—645), обеспечивающих осевое перемещение диска относительно кожуха для выключения сцепления; рычаги 6 выключения сцепления, шарнирно установленные на игольчатых подшипниках. Ведомый стальной диск 4 с прикрепленными к нему фрикционными накладками через гаситель крутильных колебаний соединен с установленной на шлицах ведущего вала коробки передач ступицей 7. Гаситель крутильных колебаний обеспечивает плавность включения сцепления и быстрое гашение крутильных колебаний за счет упругости пружин 10 и трения между дисками 9 гасителя и ведомым диском.

сцепление

ТОРМОЗНОЕ УПРАВЛЕНИЕ

На автомобилях ЗИЛ применяют тормозную систему с пневматическим Приводом (рис. 10.5), которая включает в себя колесные тормозные механизмы и контуры пневматического привода рабочей, стояночной и запасной тормозных систем. Тормозная система автомобиля ЗИЛ-4331, кроме того, включает в себя тормозной механизм и контур пневматического привода вспомогательной тормозной системы (моторный тормоз).

Тормозные механизмы (рис. 10.6) рабочей тормозной системы установлены на всех колесах. Тормозные механизмы задних колес являются общими для рабочей, стояночной и запасной тормозных систем.

Тормозные механизмы установлены на суп’портах, которые крепятся к фланцам поворотных цапф переднего моста болтами, а к фланцам картера заднего моста заклепками. На эксцентриковых осях, закрепленных в суппорте, установлены тормозные колодки 2 с фрикционными накладками. Оси 8 колодок имеют эксцентрические опорные поверхности, позволяющие правильно сцентрировать их с тормозным барабаном 7. При торможении колодки раздвигаются разжимным кулаком 4, а при растормаживании стягиваются пружинами.

Вал 15 разжимного кулака (рис. 10.7) вращается в прикрепленном болтами к суппорту кронштейне. На шлицевом конце вала установлен регулировочный рычаг с размещенными внутри него червячной шестерней 16 и червяком 14, закрепленным фиксатором 17. Регулировочный рычаг при помощи вилки 11 с пальцем 12
и штока соединен с мембраной 3, установленной между корпусом и крышкой тормозной камеры, и обеспечивает уменьшение зазоров между тормозными колодками и барабаном, увеличивающихся в результате износа фрикционных накладок.

тормозное управление

КАБИНА ЗИЛ-130

Кабина автомобилей ЗИЛ-433360 — цельнометаллическая, трёхместная, с целым панорамным неоткрывающимся стеклом ветрового окна типа «Триплекс».

Двери кабины имеют спускающиеся стекла и поворотные стекла форточки. Подъем стекол дверей и надежная их фиксация в поднятом положении осуществляются однорычажными стеклоподъемниками.

Двери кабины, левая и правая, имеют замки, открывающиеся снаружи ключом, & изнутри ручкой. Стопор замка в нижнем положении блокирует открытие дверей снаружи.

Для открытия поворотной форточки двери необходимо повернуть ручку-запор, нажав предварительно на ее кнопку. Стеклоочиститель ветрового окна кабины с электроприводом. Сиденье водителя снабжено механизмом подрессоривания с регулировкой жесткости в зависимости от веса водитель перед посадкой на сиденье необходимо вращением ручки 2 установить указатель 3 против цифры на шкале, соответствующей весу водителя. Подвеска может быть заблокирована, при этом сиденье фиксируется в единственном (по высоте) положении.

Регулировкой предусмотрено несколько фиксированных положений спинки и подушки сиденья. Виды регулировок показаны на рис. 6.
Отопитель кабины предназначен для подачи тёплого воздуха в Кабину и обогрева стекла ветрового окна в случае его замерзания.
Оперение автомобиля — интегрального типа, откидывается в перед.

кабина ЗИЛ- 2014

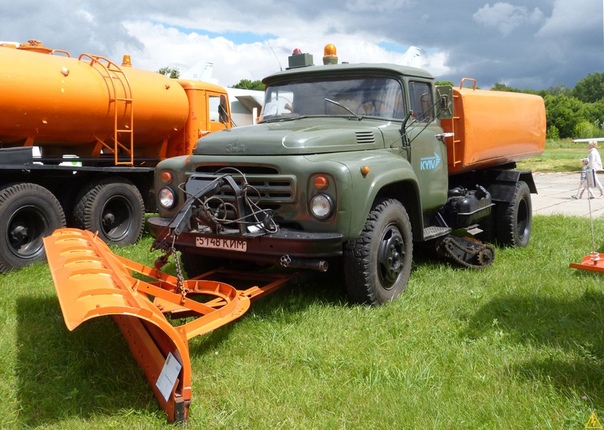

ОБЗОР БАЗОВЫХ И СЕРИЙНЫХ МОДИФИКАЦИЙ

Самый первый АМО ЗИЛ

АМО 1 первыйZIL -005АМО-ЗИЛРакетная установкаЗИС-150ЗИЛ-157ЗИЛ-130ЗИЛ-133ЗИЛ-133ГЯЗИЛ-131ЗИЛ-4331ЗИЛ-43276 ТЗИЛ-433180ЗИЛ-5310ЗИЛ-ТАПИРЗИЛ-4329 В1
