Виды подушек безопасности - Автопортал Tvoe-avto.com

Подушку безопасности в машине, где бы она ни располагалась и какого бы ни была вида, устанавливают для защиты от ударов пассажиров и водителя, которые они могут получить внутри машины в результате столкновения. Такое устройство нередко спасает жизни и защищает от травм при аварийных ситуациях.

Подушку безопасности в машине, где бы она ни располагалась и какого бы ни была вида, устанавливают для защиты от ударов пассажиров и водителя, которые они могут получить внутри машины в результате столкновения. Такое устройство нередко спасает жизни и защищает от травм при аварийных ситуациях.

Для обеспечения лучшей защиты подушки комбинируют вмести с ремнями безопасности. Ремни можно использовать без подушек, подушки же без ремня нельзя. Так как если во время аварии человек не зафиксирован ремнем безопасности, подушка ему не поможет. В этом случае он может навредить себе и другим. Если человек не пристегнут, то при столкновении подушка только травмирует его. Также он рискует получить травмы головы и шеи.





Виды подушек безопасности: из чего они состоят

Подушка безопасности представляет собой эластичную оболочку, которая при необходимости наполняется газом при помощи газогенератора. Изготавливают подушки обычно из нейлоновой ткани. Они срабатывают, как правило, при ударе или столкновении машины с чем либо. При столкновении автомобиля датчики, которые установлены в машине, определяют силу удара и устанавливают, какие именно подушки должны сработать. После этого датчики подают сигнал в блок управления. Затем подушка открывается внутри салона в самый нужный момент для защиты человека.





Виды подушек безопасности: в чем разница

Название подушки безопасности зависит от того, где она расположена. Бывают подушки таких разновидностей:

  1. Фронтальные
  2. Боковые
  3. Головные
  4. Коленные
  5. А также центральная.



Популярные виды подушек безопасности

Фронтальные

Это одна из самых распространенных подушек, чаще всего используемых при оснащении машин. В первую очередь она предохраняет водителя и впереди сидящего человека от удара о передние части машины внутри салона, а так же смягчает удар. Таким образом подушка защищает от повреждений внутренние органы человека. Подушка безопасности для водителя располагается в центре руля, а для переднего пассажира — на передней панели машины.

Отличаются эти две фронтальные подушки по размеру. Для водительского кресла меньших размеров, чем для впереди сидящего. Активируется такая подушка, если происходит лобовое столкновение машины. Подушку безопасности можно отключить, но только для переднего сиденья. В зависимости от тяжести аварии происходит двухступенчатое или многоступенчатое срабатывание.

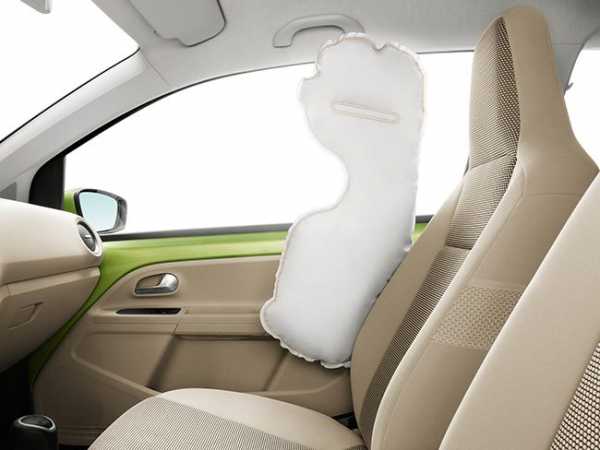

Боковые

Менее распространенный вид подушек. Оснащают ими обычно дорогие автомобили. Предусмотрены они для того, чтобы человек не повредил таз, брюшную полость и грудную клетку, а срабатывают, если происходит боковое столкновение машины. Такие подушки делятся на виды: подушки-шторки, которые защищают весь салон машины, или подушки, которые защищают человека.

Располагаться боковые подушки могут:

  1. в спинке переднего сиденья
  2. в дверях машины
  3. на задних сиденьях.

Такие подушки имеют двухкамерную конструкцию, которая состоит из верхней части (она мягкая) и нижней части (она жесткая). Верхняя часть подушки оберегает грудную клетку от травм, а нижняя — таз.





Менее распространенные виды подушек безопасности

Головные

Основная функция – защищать голову в случае бокового столкновения машины. Применяются такие подушки для защиты всех, кто находится внутри машины независимо от того, где сидит человек: впереди или сзади. Располагаются подушки между стойками в крыше, в задней и передней части машины.

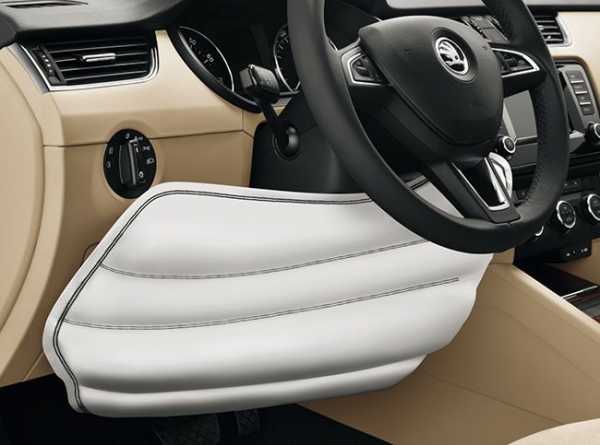

Коленные

Оберегают колени и голени от повреждений в случае аварии. Такие подушки размещаются под рулем и под бардачком (для впереди сидящего пассажира).

Центральные

Этот новый вид появился не так давно. Раскрываются подушки при боковом ударе и способствуют избежанию вторичных столкновений пассажиров. Для впереди сидящих людей располагают такую подушку в подлокотнике сиденья водителя. А для сзади сидящих людей — по центру заднего сиденья.

Подушки безопасности предназначены для одноразового использования. В случае раскрытия их необходимо заменить. Купить и установить новые подушки безопасности вы сможете, обратившись к специалистам. В замене будут нуждаться только те, что сработали.







tvoe-avto.com

Подушка безопасности автомобиля: виды и принцип действия

Современные автомобили оснащаются большим количеством всевозможных систем безопасности. Все они подразделяются на два типа – системы активной и пассивной безопасности.

Первые – это системы, которые помогают водителю контролировать поведение автомобиля. К ним относятся системы антиблокировки тормозных механизмов, система курсовой устойчивости, система распределения тягового усилия по колесам авто и т. д.

А системы пассивной безопасности направлены уже на защиту самого человека при столкновении. К данной системе относятся ремни безопасности, специальные детские сиденья с креплением Isofix, подушки и шторки безопасности.

Основными в пассивной безопасности являются ремни. Подушки являются всего лишь вспомогательной системой направленной на снижение травмирования людей в автомобиле.

Хотя изначально подушки безопасности позиционировались системой, которая должна заменить ремни. Но время показало, что без ремней обеспечить должную безопасность они не могут поэтому их перевели в разряд вспомогательных систем.

Основной задачей подушек безопасности является снижение возможности получения травмы человеком о рулевое колесо, переднюю панель, элементы кузова при столкновении автомобиля.

Разработки подушки безопасности велись достаточно давно, но штатно устанавливать на авто их начала компания Mercedes-Benz в 1971 году. С тех пор все больше компаний оснащаются свои авто данной системой безопасности, причем она постоянно совершенствуется.

Принцип действия системы безопасности

Содержание статьи

Принцип работы

Суть подушки безопасности – во время столкновения создание воздушной подушки, которая будет воспринимать на себя тело человека, предотвращая возможность его удара об элементы салона.

Действует она так: при ударе в результате ДТП, специальная система быстро накачивает подушку перед водителем и пассажиром, сделанную из мягкой ткани, и та воспринимает на себя инерционное движение тела людей. Но при этом, чтобы подушка в дальнейшем не мешала выбраться человеку из авто, она быстро сдувается, газ выходит через специальные отверстия в ткани.

Проблемы при создание подушки безопасности автомобиля

1. Как быстро накачать подушку?

Еще при начальных разработках данной системы конструкторы столкнулись с одной из важных проблем – как быстро накачать подушку, ведь при столкновении все происходит за очень короткий промежуток времени. При этом накачка подушки не должна была иметь взрывной характер, чтобы не происходило травмирования человека самой подушкой.

Выходом из ситуации стало использование продуктов горения определенных веществ. Оптимальным стало использование газов, выделяемых при сжигании азида натрия. Хоть само это вещество является ядовитым, но при его сгорании выделяются азот, углекислый газ, окись углерода и вода. Сам процесс сгорания выполняется очень быстро – таблетка азида натрия весом 50 гр. сгорает за 35-50 миллисекунд, что вполне достаточно для накачивания подушки при столкновении.

Видео: Устройство подушки безопасности

Но при использовании азида для накачки применяется только азот, который полностью безвреден для человека, поэтому в конструкцию системы включают фильтры, разделяющие продукты горения по составным частям, пропуская в тканевую подушку только азот.

Системы, использующие азид являются сейчас самыми распространенными. Но есть еще одно вещество, которое используют в качестве топлива для сжигания – нитроцеллюлозу. Особенностью этого вещества является то, что нужно его для полного разворачивания подушки значительно меньше – всего 8 грамм. Также не требуется использование фильтров.

2. Эффект барокамеры

Вторая проблема, с которой столкнулись конструкторы – эффект барокамеры. Подушки безопасности в раскрытом состоянии занимают достаточно большое пространство в автомобиле. Так, водительская подушка имеет объем в развернутом состоянии 60-80 литров, а пассажирская – еще больше, до 130 литров.

Накачка подушек производится очень быстро, поэтому в салоне резко уменьшается объем и увеличивается давление, которое может повредить барабанные перепонки. К тому же накачка происходит с достаточно сильным звуковым эффектом, что тоже может сказаться на перепонках.

Вначале с этими проблемами боролись путем оснащения дверей специальными механизмами, которые при столкновении практически мгновенно сбрасывали стекла дверей вниз.

Сейчас же для предотвращения эффекта барокамеры, накачка подушек производится не всех сразу, а по очереди. Первой срабатывает подушка водителя – примерно через 20 мс, а еще через 17 мс – срабатывает пассажирская. При этом сама система следит за тем, какие подушки нужно накачать, а какие нет.

Конструкция системы подушки безопасности

Теперь по самой конструкции данной системы. Она состоит из трех составных частей – газогенератор с подушкой(в народе называют «пиропатрон»), выполненные в виде одного узла, датчиков удара и блока управления.

Количество датчиков удара, как и количество самих подушек может значительно варьироваться. На некоторых авто таких датчиков, установленных по всему авто может достигать десяти штук.

Этот датчик при столкновении передает импульс на блок управления, тот в свою очередь передает сигнал на газогенератор, который и разворачивает подушку.

Сработавшие подушки безопасности

Срабатывание датчика зависит от нескольких факторов – скорость авто, угол удара. Резкое падение скорости, которое происходит при столкновении авто с препятствием обеспечивает передачу импульса датчиком. Но при этом даже экстренное торможение авто не способно активировать датчик.

От поступившего с датчика сигнала блок управления рассылает сигналы на газогенераторы, при этом блок «вычисляет» какую подушку нужно накачать, а также как ее накачать. Дело том, что некоторые типы подушек имеют два контура, накачка которых производится в зависимости от силы удара. При слабом ударе накачивается только один контур, а если столкновение более серьезное – оба контура одновременно.

Виды подушек безопасности

Рассмотрим виды подушек безопасности в автомобиле.

1. фронтальные подушки безопасности
2. коленные подушки безопасности
3. передние боковые подушки безопасности (как правило зашиты в сиденья)
4. задние боковые подушки безопасности
5. головные подушки безопасности («шторки»)



1. Фронтальные подушки безопасности

Первыми подушками были фронтальные, именно ими и начал оснащать свои авто серийно Mercedes Benz. Данных подушек – две, одна устанавливается в руле за специальной накладкой и предназначена она для водителя, вторая располагается на передней панели и направлена она на защиту пассажира на переднем сиденье.

Данный вид подушек является самым распространенным, ими сейчас оснащаются даже бюджетные автомобили. Особенностью пассажирской подушки является принудительное ее отключение, после чего она переходит в неактивное состояние и при столкновении не срабатывает.

Срабатывают они только при фронтальном столкновении, при ударе сбоку или сзади данная система не срабатывает.

2. Боковые

Второй вид – боковые. Они направлены на защиту водителя и пассажира при боковом ударе. Впервые применять такие подушки начал шведский производитель Volvo.

Они хорошо помогают в защите торса человека. Зачастую они размещаются в спинках передних сидений. Некоторые авто оснащены боковыми подушками и для защиты пассажиров сзади.

Видео: Как избежать смертельных ловушек в автомобиле

3. Головные подушки

Третий вид – боковые головные подушки, в народе их еще называют шторками безопасности. Впервые их устанавливать начали на авто японской фирмы Toyota.

Располагаться шторки могут в крыше возле боковых стекол, стойках двери. Направлены они на защиту головы при боковом ударе. В развернутом виде практически полностью перекрывают площадь боковых стекол.

4. Коленные и центральные подушки безопасности

Корейская компания Kia предложила еще один вид подушек – коленные. Направлены они на защиту ноги водителя и переднего пассажира. Водительская подушка располагается под рулевой колонкой, а пассажирская – под передней панелью.

В автомобилях Toyota с недавнего времени стали применять центральные подушки. Установлена она в центральном подлокотнике и направлена на снижение тяжести вторичных повреждений при боковом ударе, в накачанном состоянии она разделяется водителя и переднего пассажира.

Это пока все виды которыми оснащается автомобиль, и направлены они на защиту людей, находящихся. Сейчас также разрабатывается система, направленная на защиту пешеходов. Работает данная система, так же как и внутренняя, с единственным различием – подушки надуваются снаружи авто и направлены они на смягчение удара пешеходом о кузов авто.

avtomotoprof.ru

виды, устройство, назначение и принцип работы

Безопасность при вождении — один из первых вопросов, которым стоится озаботиться будущему водителю при покупке автомобиля. Среди всех элементов безопасности ключевое место занимают подушки безопасности. Качественные подушки могут уберечь от удара даже при непристегнутых ремнях.

Виды

Практически все современные автомобили выпускаются с расчётом на последующую установку подушек безопасности, поэтому не стоит заранее волноваться о том, «куда их установить» и «есть ли для них место в автомобиле». Именно принцип различия подушек по расположению в салоне лежит в основе основной классификации подушек безопасности.

Фронтальные

Как становится понятно из названия, предназначены они для погашения импульса при лобовом столкновении. Подушка водителя расположена в рулевом колесе, а пассажирская спрятана в панели. Основной целью фронтальных подушек является предотвращение травмирования самых уязвимых мест на теле: головы и шеи. Подушка поглощает порядка 90% всего импульса, а также значительно смягчает контакт лица с находящейся перед ним поверхностью.

Боковые (шторки)

Как правило, шторки располагаются в крайних полостях сидений водителя и пассажира. В отличие от фронтальных, боковые подушки безопасности призваны смягчить последствия удара для корпуса в целом, а не только для верхней части тела. Также различают водительские и пассажирские подушки. В норме для каждого стоит по две шторки(они находятся по краям от головы).

Шторки безопасности

Головные(шейные)

Их так же стоит по две на каждого. Представляют собой разновидность боковых, но более специализированную. Призваны защитить от бокового удара именно голову. Находятся в крыше автомобиля, как со стороны дверцы, так и в центре.

Коленные

Достаточно недавно появившаяся разновидность подушек, основной целью которой является защита от травм хрупкого коленного сустава. Со стороны водителя находятся под рулём, со стороны пассажира в районе бардачка. Стоит по две.

Центральные

Как и коленные, появились достаточно недавно и в функциональном плане очень похожи на шторки(боковые подушки безопасности). Обеспечивают дополнительную защиту для рук, прежде всего при боковых столкновениях. Размещаются такие airbag в центральной части салона. Их стоит максимум две на всю машину — по одной для передних и для задних(если возможно) пассажиров.

Кроме этого, все подушки можно условно также разделить на пассажирские и водительские. Дело в том, что водительское место, как правило, несколько отличается от пассажирских средним расстоянием между телом и ближайшими твердыми поверхностями в момент столкновения. Самое серьёзное различие заключается врасстоянии от тела водителя до рулевого колеса, которое сильно разнится с расстоянием между пассажиром и приборной панелью.

Имеют место и другие небольшие различия в расстояниях. В связи с этим, при установке подушек безопасности их размер и скорость полного срабатывания должны подбираться с учётом их расположения и конструкционных особенностей автомобиля. К счастью, в настоящее время в продаже уже начинают появляться подушки, работу которых можно идеально отрегулировать исходя из множества параметров, среди которых есть даже такие, как рост и вес водителя.

В настоящий момент ведутся разработки нового вида подушек безопасности, предназначенных для задних пассажиров. Толчок для начала разработок — частые травмы среди задних пассажиров, которых ремни безопасности не всегда спасают от удара. Причина, по которой подушки для задних пассажиров ещё не созданы заключается в ещё более значительных, в отличие от передних мест, колебаниях расстояний между пассажиром и внутренними поверхностями автомобиля. Это подразумевает, что принцип работы задних подушек хоть и будет основываться всё на том же пиропатроне и выбросе газа, неизвестно, сколько технических модификаций придётся претерпеть им до своего окончательного воплощения в жизнь. Однако с учётом существующих достижений в области разработок систем безопасности, можно быть уверенными, что они появятся в продаже уже в ближайшие годы.

Устройство

В устройстве любой airbag можно выделить три основных элемента:

  • Модуль подушки безопасности, включающий непосредственно саму подушку и сопутствующие ей механизмы фиксации и срабатывания(пружина, контактное кольцо и пиропатрон).
  • Датчики удара(деформации).
  • Модуль контроля работы системы.

Модуль контроля включает в себя систему регистрации данных от датчиков столкновения, систему диагностики состояния подушек безопасности(их исправности) и систему оповещения водителя в случае обнаружения неисправности в работе системы(сигнальную лампу).

Датчики деформации представляют собой устройства, которые стоят в разных участках частях машины и сработают при чрезмерно резких изменениях в скорости движения автомобиля.

Основными элементами модуля подушки безопасности являются разъем подушки безопасности, часовая пружина и контактное кольцо(для подушки, устанавливающейся в рулевое колесо), пиропатрон, газогенерирующий элемент, крышка и сама подушка. Подушка безопасности производится из тонкого нейлона толщиной порядка полумиллиметра, который обладает достаточной прочностью для торможения летящего по инерции тела водителя(пассажира).

Устройство подушки безопасности

Пиропатрон представляет собой детонирующее устройство, которое своей детонацией способствует выбросу из газогенерирующего элемента газа, раздувающего подушку за доли секунды.

Газогенератор

Часовая пружина является специфическим для рулевой airbag элементом, который способствует бесперебойной подаче питания на модуль и его связь с модулем контроля. Разъём подушки обеспечивает подключение модуля к системе контроля, а так же оповещение о наличии проблем в работоспособности подушки при плохом подключении.

Во время проведения технических работ разъём предотвращает случайное срабатывание подушки.

Крышка подушки безопасности(она же заглушка) является декоративным элементом, скрывающим подушку безопасности от глаз до момента срабатывания.

Принцип действия

В общих чертах, принцип работы airbag таков: после удара авто сработают датчики, которые находятся в машине. Как только они сработают и пошлют сигнал в устройство управления airbag, последнее определяет, сколько и какие airbag нужно активировать. Затем, подаётся сигнал и срабатывает пиропатрон, находящийся в airbag, раздувая подушку.

Теперь более подробно. При попадании автомобиля в аварию, в результате удара машина приобретает нехарактерное для неё ускорение, а так же получает повреждения. Резкое изменение скорости в результате удара — условия срабатывания подушек безопасности. Указанные изменения моментально фиксируется соответствующими датчиками. Датчики передают информацию в модуль управления, откуда сигнал идёт уже на конкретные модули подушек безопасности.

При получении сигнала к срабатыванию, в модуле подушки безопасности детонирует пиропатрон. Высвобождающийся в результате объём газа раздувает подушку безопасности за считанные доли секунды.

Сколько времени это занимает? Как правило, время срабатывания составляет порядка 15-25 миллисекунд. Такой короткий промежуток времени обусловлен необходимостью надува подушки прежде, чем она произведёт контакт с телом. В противном случае, удар о подушку будет не только не смягчающим, но может стать причиной серьёзных травм, и даже смерти. Такие случаи имели место на первых этапах истории развития подушек безопасности. Современные airbag лишены этих недоработок. Помимо мгновенного раскрытия, они имеют и такую особенность строения, как газоотводные отверстия. Это значит, что подушка начинает сдуваться почти сразу после срабатывания, тем самым компенсируя чрезмерное давление на тело пострадавшего не давая ему задохнуться(в случае с фронтальными подушками).

Итог

Безусловно, устанавливать или нет подушки безопасности на своё авто — личный выбор каждого. Однако, исходя из многолетней статистики аварий, не следует отказываться от установки airbag без наличия на то веских причин. Если же есть сомнения, нужна ли вам подушка безопасности, то лучше всего запастись уверенностью, посмотрев видео и почитав соответствующую литературу.

carprofy.ru

Подушка безопасности — Энциклопедия журнала "За рулем"

Подушка безопасности — система пассивной безопасности (Supplementary Restraint System, или SRS) в автомобиле. Предназначена для снижения скорости движения пассажира внутри автомобиля (и, как следствие, снижении удара) при столкновении. В английских текстах обозначается как airbag или SRS.
Подушка безопасности представляет собой эластичную оболочку, которая наполняется смесью газов. На раскрытие уходит не более 20 миллисекунд. Подушка сохраняет давление до 10 секунд, что может защитить людей при множественных столкновениях или при перевороте автомобиля. Адаптивная подушка меняет давление и степень раскрытия в зависимости от силы удара, а также может не раскрываться, если на сиденье нет пассажира или он не пристегнут ремнем безопасности.
Подушка водителя устанавливается, как правило, обычно на ступице руля, подушка пассажира - на торпедо, обычно над перчаточным ящиком.
Кроме фронтальных подушек безопасности, автомобили часто комплектуют боковыми подушками, они предназначены для уменьшения тяжести травм при боковом ударе автомобиля. Устанавливаются такие подушки обычно в дверях, спинках сидений. Надувные занавески, которые обычно размещаются в дверных стойках или над дверями, защищают головы пассажиров при боковых ударах или перевороте автомобиля.
Опционально можно доукомплектовать автомобиль также подушками для защиты коленей, ступней, а также для предотвращения подныривания при аварии под ремни безопасности.
Если подушки безопасности сработали, или если они вышли из строя, их следует заменить на новые, ремонту подушки не подлежат.

Алгоритм работы подушки безопасности

(в скобках указано время с момента удара)

  • Удар
  • Определение характера удара, принятие системой решения - прохождение команды об открытии подушки безопасности, либо отказ инициирования команды. (3 миллисекунды)
  • Активация пиропатрона
  • Образование азота для наполнения подушки
  • Начало наполнения подушки (20 миллисекунд)
  • Полное наполнение подушки (40 миллисекунд)
  • В интервале 40-90 миллисекунд происходит удар пассажира о поверхность подушки
  • Начало сдутия подушки (105 миллисекунд)

Схема работы подушки безопасности

Патрон весьма компактный, а продукты сгорания – безвредны. Сегодня используют сухое горючее – азид натрия (NaN3). Специальные фильтры пропускают в подушку только азот, задерживая опасный для здоровья газ.

wiki.zr.ru

Устройство и принцип работы подушки безопасности в автомобиле

Дата публикации: .
Категория: Автотехника.

Производители автомобилей стараются заботиться о своих клиентах и оборудуют авто не только надежными ремнями безопасности, но и подушками безопасности (также их называют пневмоподушками или Airbag). При этом в современных машинах их может быть от 2 до 7. Что же собой представляют подушки безопасности в автомобиле и как они действуют? Попробуем разобраться.

Что собой представляет «аэрбег»

Устройство подушки безопасности довольно простое. Условно изделие можно разделить на три составные части: сумку, датчики удара и газогенератор (систему надува).

Сумка

Представляет собой тонкую, многослойную, нейлоновую оболочку (толщиной не более 0,4 мм) способную выдерживать большие кратковременные нагрузки. Сумка расположена в специальной шине, которая закрыта специальной накладкой из ткани или пластика.

Датчики удара

Эти компоненты, как правило, располагаются в передней части машины. Они отвечают за своевременное срабатывание подушки безопасности автомобиля, то есть именно эти сенсоры активируют ее сразу после столкновения с объектом на скорости более 20 км/ч. Однако при этом учитывается также и сила удара, поэтому пневмоподушка может сработать даже в стоящем авто, если столкновение было достаточно сильным.

Датчики устанавливаются двух типов:

  • Ударные (фиксируют удар, который приходится на кузов).
  • Датчики пассажирского сидения (благодаря им можно исключить срабатывание системы, если помимо водителя в машине больше никто не находится).

Помимо датчиков в системе также часто дополнительно устанавливаются акселерометры (помогают определить положение авто).

Газогенератор

Первоначально эти элементы были оснащены всего одним пиропатроном, из-за чего было очень сложно регулировать подачу газа в подушку исходя из габаритов и положения сидящего в машине человека. Однако современные «аэрбеги» имеют 2 пиропатрона. Первый (основной) выпускает 80% газа (так называемая мягкая посадка), второй подключается только в том случае, если столкновение было слишком сильным и человек нуждается в более жесткой подушке.

Все 3 составляющие пневмоподушки должны быть исправными, только в этом случае можно гарантировать, что защитные элементы сработают безотказно.

Как происходит срабатывание «аэрбега»

Принцип работы подушек безопасности можно условно разделить на несколько этапов:

  • Столкновение транспортного средства с другим объектом.
  • Автоматическое срабатывание электронных датчиков, которые запускают следующий механизм.
  • Система получает сигнал от электронного блока управления и происходит срабатывание детонатора (заряда из таблеток натриевой кислоты), вследствие чего газ (аргон или озон) нагревается и под высоким давлением (до 250 мПа) вырывается наружу. Однако перед этим он проходит через специальный металлический фильтр и остужается.
  • Происходит резкое заполнение подушки, и она раскрывается через 30 миллисекунд после того, как сработавшие датчики отправили сигнал.

  • Водитель или пассажир авто ударяется головой об «аэрбег», который значительно гасит энергию полученного удара. Благодаря этому на человека приходится всего 10% остаточного удара.
  • Подушка «опадает».

Говоря о том, как работают подушки безопасности, стоит учитывать конструктивные особенности автомобиля, так как в некоторых машинах есть всего 2 «аэрбега», тогда как в других аварийные элементы установлены практически в каждой плоскости.

Разновидности подушек безопасности

Сегодня автомобили могут быть оборудованы сразу несколькими типами защитных элементов.

Фронтальные

«Аэрбеги», расположенные в рулевом колесе (водительские) и в верхней части панели инструментов (пассажирские), считаются самыми распространенными. Они устанавливаются даже на самые бюджетные машины. Эти подушки отличаются друг от друга по размерам, так как расстояние от руля до водителя значительно меньше, чем от человека, сидящего рядом, до «торпедо».

Элементы срабатывают только при столкновении передней части авто. Однако уже разработана подушка безопасности водителя многоступенчатого типа, которая активируется при столкновениях разного типа и тяжести.

Важно! На передней пассажирской подушке безопасности находится кнопка отключения, которую необходимо обязательно нажимать, если на таких сидениях перевозится ребенок в специальном автокресле.

При поездке в авто с фронтальными защитными элементами нужно обязательно уточнить у водителя, есть ли в «торпедо» пневмоподушка. Если таковая имеется, то в руках нельзя перевозить сумки, пакеты и прочие предметы или упираться коленями в место, где находится airbag.

Боковые

Данная разновидность пневмоподушек обычно встречается только в «продвинутых» комплектациях авто. Такие «аэрбеги» предназначены для зашиты плеч, грудной клетки, живота и таза в случае бокового столкновения. Как правило, эти элементы размещаются внутри передних сидений, но также есть и модели для задних кресел, предназначенные для защиты людей, сидящих сзади.

Полезно! Если в авто установлены боковые подушки, то в отсеках дверей нельзя хранить крупные или острые предметы.

Шторки

Также эти элементы часто называют головными подушками безопасности, которые по большому счету тоже предназначены для защиты пассажиров и водителя от боковых ударов, а также от осколков стекла. Они, как правило, устанавливаются либо только для передних сидений, либо для обоих рядов кресел. Размещаются эти элементы в боковых частях крыши авто (над окнами) и иногда в боковых стойках.

Коленные

Данные защитные элементы срабатывают при фронтальном ударе авто. Такие подушки устанавливаются преимущественно на автомобилях средней ценовой категории (С-класса). Как правило, защитные элементы этого типа находятся под рулем и под «торпедо».

Важно! При наличии такое пневмоподушки водитель должен отрегулировать свое кресло таким образом, чтобы от нижней части панели он был на расстоянии нем менее 10 см.

Также сегодня встречаются и менее распространенные разновидности «аэрбегов». К ним относятся задние боковые подушки и центральные пневмоподушки.

Стоит учесть, что при покупке б/у авто у многих может возникнуть логичный вопрос, как проверить подушки. Дело в том, что прежний владелец машины мог уже использовать газовый заряд устройства, но не наполнил airbag повторно (сделать это можно только в автосервисе).

Проверяем подушки безопасности

Сразу после покупки б/у авто, новый владелец железного коня должен убедиться не только в работоспособности своего приобретениея, но и проверить подушки безопасности. В первую очередь стоит убедиться в том, что они вообще предполагаются для данной модели машины. Об этом будут свидетельствовать соответствующие надписи SRS или Airbag на «баранке» и панели «торпедо». Вокруг этих аббревиатур не должно быть сколов или царапин, так как это означает, что защитный аксессуар уже был использован и не факт, что прежний владелец позаботился о дорогостоящей услуге по заполнению пневмоподушек газом. Однако, даже если переустановка изделия была все же произведена, нет гарантии, что процедура выполнена корректно.

Полезно! Срок годности подушек обычно составляет от 10 до 14 лет (в зависимости от модели, марки и года выпуска машины). После этого срока патрон разряжается и изделие приходит в негодность.

Также стоит обратить внимание на стекла (особенно на лобовое). Если они менялись, то вероятнее всего подушка безопасности уже использовалась.

Стоит обратить внимание на дату изготовления ремней безопасности. Данные должны совпадать на всех сиденьях. Если эти элементы были заменены, то возможная причина – сильный удар, который также провоцировал открытие «аэрбега».

Кроме этого, есть еще несколько способов, как проверить наличие и работоспособность подушек:

  • Включить зажигание и дождаться появления на приборной панели надписи «аэрбег», которая должна исчезнуть через несколько секунд.
  • Если в авто есть специальный разъем для диагностики работы систем (обычно расположен под рулем), то необходимо завести двигатель, подождать 30 секунд и закрыть контакты 4 и 13 при помощи обычной канцелярской скрепки. После этого кнопки на приборной панели должны начать моргать. Если на одной из них отображается человек с подушкой, и эта кнопка моргает чаще остальных, то это говорит об ошибке получаемого кода. Если лампочка и вовсе не подает признаков жизни, то это свидетельствует о том, что продавец авто вообще отключил этот модуль.

avto-moto-shtuchki.ru

Спаси меня. Какие бывают подушки безопасности

В серийных машинах они появились почти 40 лет назад. За это время подушки спасли и продолжают спасать миллионы человеческих жизней. Разберемся, какие вообще бывают "эйрбэги" и как они защищают пассажиров современного автомобиля.

На самом деле патент на подушки безопасности был получен аж в начале 50-х годов прошлого века немецким изобретателем Вальтером Линдерером. А на серийный автомобиль "эйрбэги" поставили только в 1980 году. Тогда первопроходцем стал легендарный Mercedes-Benz S-Класса в 126-ом кузове, у которого имелась вмонтированная в руль подушка безопасности для водителя. Стоит отметить, что вместе с "эйрбэгом" дебютировала и такая система, как преднатяжители ремней безопасности. А общая система, включающая подушки и преднатяжители, получила название SRS (Supplementary Restraint System или комплекс пассивной безопасности).

Что касается самой подушки безопасности, то она представляет собой мешок из эластичной нейлоновой ткани, который в случае аварийной ситуации выстреливается и надувается специальным газом (пиропатрон поджигает твердое топливо в гранулах, которое и выделяет газ). Срабатывает современный "эйрбэг" всего за 6 миллисекунд - это в десять раз быстрее, чем человек успевает моргнуть.

Нынешние автомобильные подушки безопасности напрямую связаны со всеми датчиками и электронной начинкой машины для более точного выстраивания так называемых алгоритмов срабатывания. Это значит, что в конкретной аварийной ситуации (удара определенной величины, наезда на препятствие, приземления после падения и т.д.) блок управления "эйрбэгами" учитывает силу и направление удара автомобиля с препятствием, скорость движения машины, интенсивность ее замедления, точное количество пассажиров внутри, а также их рост, вес и даже позу, в которой они сидят... Таким образом, электроника определяет, какие именно подушки нужно активировать и, грубо говоря, насколько сильно их накачать (современные "'эйрбэги" имеют ступенчатую систему срабатывания). В современном автомобиле может быть более десяти различных подушек безопасности, расположенных по всему салону автомобиля. Рассмотрим основные виды по отдельности.

Фронтальные подушки безопасности

autorambler.ru

Где находятся подушки безопасности?

Каждый автопроизводитель перед выпуском нового авто на конвейер проводит ряд тестов, в том числе и краш-тест, по результатам которого присваивается степень защиты для водителей и пассажиров. Одним из основных средств пассивной безопасности (SRS - Supplementary Restraint System) в автомобиле являются подушки безопасности (они же AirBag). Рассмотрим подробно, где находятся подушки безопасности в автомобиле, а так же где располагаются датчики подушек безопасности.

Расположение подушек безопасности

Фронтальные AirBag

В первую очередь автомобили комплектуется подушкой безопасности для водителя, поскольку для него наиболее велик риск получения травм при ДТП. Располагается подушка в руле, поэтому водителю необходимо находиться минимум в 25-30 см от руля, чтобы в момент срабатывания AirBag от неё была польза, а не лишний вред. Также часто в базе имеется вторая подушка – для пассажира на переднем сиденье. Располагается она в торпедо напротив пассажира, может быть отключаемой. Предназначение данных подушек – защитить голову и грудную клетку водителя и переднего пассажира при фронтальном (лобовом) ударе.

Боковые Airbag и шторки безопасности

Расположены такие подушки в боковой части каждого из передних сидений, они призваны защитить таз и грудную клетку водителя и переднего пассажира. Боковые шторки раскрываются на уровне боковых стекол переднего и заднего ряда сидений для защиты головы и шеи от удара о стекла при боковом ДТП или переворачивании автомобиля. Располагаются в передней и задней части салона в оконных стойках.

Набор из шести подушек безопасности становится нормой для современных авто, начиная даже с B-класса, но некоторые автопроизводители стараются сделать свои автомобили максимально безопасными, используя ещё некоторые места для расположения AirBag.

Коленная AirBag

Данная подушка позволяет избежать травмирования ног водителя, располагается под рулевой колонкой. В некоторых моделях также устанавливается коленная подушка для переднего пассажира, расположена она под бардачком.

Центр

elhow.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
