Габариты зил 130: ЗИЛ 130 технические характеристики: самосвал, дизель, габариты

Зил 130 технические характеристики, двигатель, габариты

Автомобиль «ЗИЛ-130» – самый массовый автомобиль в истории автозавода имени Лихачёва. Только на ЗИЛе, без учёта изготовленных на других предприятиях, было выпущено 3 366 503 грузовика данной марки. Модель «ЗИЛ-130» находилась на конвейере московского завода с 1964 по 1994 год, и десятилетиями считалась практически эталоном среднетоннажного грузовика. На самом деле, для того времени это был во всех отношениях прогрессивный автомобиль – надёжный, долговечный, неприхотливый и рентабельный в эксплуатации.

* Сухая масса автомобиля ЗИЛ-130 4000 кг.
**Максимально допустимое значение массы после монтажа самосвальной установки.
***Указанный расход топлива является контрольным для полностью обкатанного и технически исправного автомобиля, движущегося на пятой передаче, при замере в летнее время на сухом горизонтальном участке гладкого шоссе, имеющего подъемы, не превышающие 1,5%. Температура жидкости в системе охлаждения двигателя при этом должна быть 80—95 С. Контрольный расход служит для определения технического состояния автомобиля и не является эксплуатационной нормой. Эксплуатационная норма расхода топлива отличается от контрольного расхода топлива; она зависит от условий эксплуатации и устанавливается соответствующими постановлениями.
****Углы фаз газораспределения даны при зазоре между коромыслом стержнем клапана, равном 0,30 мм.
*****На некоторых модификациях автомобиля ЗИЛ-130 устанавливают четырехрядный радиатор.
******Шасси автомобиля-самосвала ЗИЛ-130Д1 снабжено сзади жесткой буксирной петлей без резинового амортизатора.
*******На седельном тягаче ЗИЛ-130В1 установлен, кроме того, воздушный сигнал.
********На автомобиле ЗИЛ-130Г с пятью откидными бортами.
*********Устанавливается по особому заказу за отдельную плату.

Наименование	Автомобиль ЗИЛ-130	Сядельный тягач ЗИЛ-130В1	Автомобиль ЗИЛ-130Г	Шасси самосвала ЗИЛ-130Д1	Шасси самосвала ЗИЛ-130Б2
Основные данные
Полезная нагрузка в кг:
с платформой	5000	—	5000	4500	4000
шасси	5600	—	5700	5485	5475
Нагрузка на седло в кг	—	5400	—	—	—
Масса (вес) прицепа или полуприцепа с грузом в кг. не более	8000	12400	8000	—	8000
Масса* (вес) снаряженного автомобиля в кг	4300	3860	4575	3690	3700
Полная масса (вес)автомобиля (с полезной нагрузкой, снаряжением, заправкой, с водителем и двумя пассажирами) в кг:
без прицепа или полуприцепа	9525	—	9800	9400**	9400**
с прицепом или полуприцепом	17525	16485	17800	—	17400
Распределение массы снаряженного автомобиля в кг:
на переднюю ось	2120	2115	2275	—	—
на задний мост	2180	1745	2300	—	—
Распределение полной массы с грузом в кг:
на переднюю ось	2575	2485	2890	2900	2900
на задний мост	6950	7000	6910	6500	6500

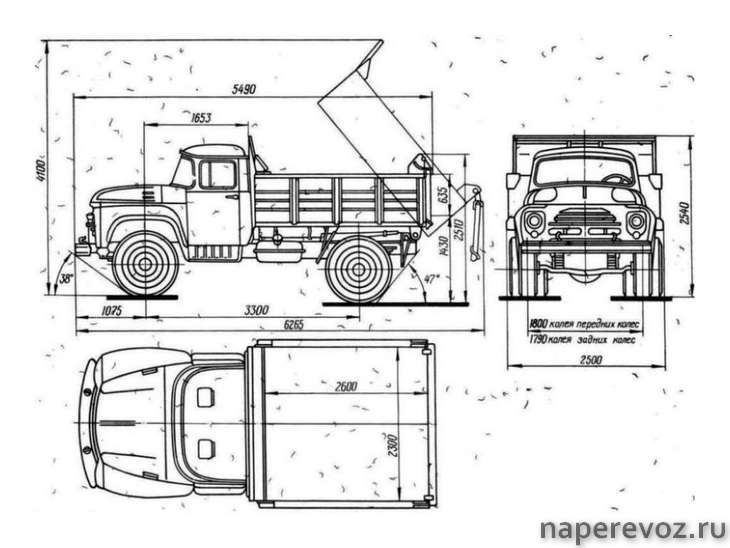

Размеры в мм (см. рис.)
Длина А	6675	5280	7610	5280	6150
Ширина Б	2500	2360	2500	2360	2360
Высота В по кабине (без груза)	2400	2400	2400	2400	2400
Расстояние Г от передней оси автомобиля до задней стенки кабины	1643	1643	1643	1643	1643
Расстояние Д от переднего буфера до передней оси автомобиля	1075	1075	1075	1075	1075
База Е автомобиля	3800	3300	4500	3300	3800
Расстояние И от оси задних колес до заднего конца рамы	1462	902	1710	902	1117
Погрузочная высота С платформы без груза	1450	—	1450	—	—
Внутренняя высота К платформы	575	—	575	—	—
Внутренняя ширина Н платформы	2326	—	2326	—	—
Внутренняя длина М платформы	3752	—	4686	—	—
Колея Р задних колес (между серединами двойных скатов)	1790	1790	1790	1790	1790
Колея О передних колес (по грунту)	1800	1800	1800	1800	1800
Расстояние от оси отверстия под шкворень седельно-сцепного устройства до задней стенки кабины в мм	—	1525	—	—	—
Расстояние от поверхности дороги до опорной поверхности седла (без груза) в мм	—	1245	—	—	—
Эксплуатационные данные
Максимальная скорость автомобиля с полезной нагрузкой в км/ч	90	80 (сполуприцепом)	90	90	90
Путь торможения автомобиля с полной массой без прицепа, движущегося со скоростью 30 км/ч на горизонтальном участке сухой дороги с асфальтированным или бетонным покрытием под действием рабочего тормоза в м	11	13 (с полуприцепом)	11	11	11
Контрольный расход топлива*** на 100 км пути по шоссе при скорости движения 30—40 км/ч и полной нагрузке в л	28	35 (с полуприцепом)	28	28	28
Габаритный радиус поворота по точке автомобиля, наиболее удаленной от центра поворота, в м	8,9	8	10,1	8	8,9
Дорожный просвет при полной нагрузке 5000 к гс в мм	270	270	270	270	270
Углы света в град:
передний	38	38	38	38	38
задний	27	47	22	47	33
Двигатель
Модель и тип	ЗИЛ-130, V-образный, четырехтактный карбюраторный, верхнеклапанный
Расположение цилиндров	под углом 90 градусов
Число цилиндров	8
Диаметр цилиндров и ход поршня в мм	100х95
Рабочий объем цилиндров в л	6
Степень сжатия	6,5
Номинальная мощность при 3200 об/мин в л. с., не менее	150
Максимальный крутящий момент в кгс*м, не менее	41
Минимальный удельный расход топлива в г/л. с. ч.	240
Порядок работы цилиндров	1-5-4-2-6-3-7-8
Нумерация цилиндров (счет ведется от вентилятора двигателя):
правая группа	1-2-3-4
левая группа	5-6-7-8
Сухая масса (вес) двигателя со сцеплением, коробкой передач, стояночным тормозом, компрессором, насосом гидроусилителя рулевого управления и вентилятором в кг	640
Блок цилиндров	Чугунный, с легкосъемными вставными мокрыми гильзами, с кислотоупорной вставкой в верхней части гильзы и резиновыми уплотняющими кольцами в нижней ее части
Головки цилиндров	Две, из алюминиевого сплава, со вставными седлами и направляющими клапанов
Поршни	Из алюминиевого сплава, форма юбки овальная
Поршневые кольца	Три компрессионных — чугунные (два верхних хромированные) и одно маслосъемное, стальное, составное, хромированное
Поршневые пальцы	Стальные, плавающие, пустотелые
Шатуны	Стальные, двутаврового сечения, со смазкой поршневого пальца разбрызгиванием
Шатунные и коренные подшипники	Тонкостенные, взаимозаменяемые, сталеалюминневые вкладыши (стальная лента, алюминиевый сплав)
Коленчатый вал	Стальной, кованый, пятиопорный, с каналами для смазки; шейки с грязеуловителями
Маховик	Чугунный, снабжен стальным зубчатым венцом для пуска двигателя от стартера
Распределительный вал	Стальной, пятнопорный
Фазы газораспределения****:
открытие впускного клапана	31° до в. м. т.
закрытие впускного клапана	83° после н. м. т.
открытые выпускного клапана	67° до н. м. т.
закрытие выпускного клапана	47° после в. м. т.
Привод распределительного вала	Парой шестерен с косыми зубьями; ведомая шестерня чугунная
Клапаны	Верхние, расположены в головках блока цилиндров в один ряд наклонно к оси цилиндров; приводятся в действие от одного распределительного вала при помощи толкателей, штанг, коромысел. Выпускные клапаны пустотелые, охлаждаемые, с жаростойкой наплавкой посадочного седла, имеют механизм для принудительного проворачивания клапана во время работы
Толкатели	Механические, стальные, с наплавкой из специального чугуна
Коромысла клапанов	Кованые или литые, стальные с бронзовой втулкой
Механизм вращения выпускного клапана	Принудительный, шарикового типа
Газопроводы	Впускной газопровод из алюминиевого сплава, общий для обоих рядов цилиндров, снабжен водяной рубашкой для подогрева топливной смеси, расположен между головками блока; выпускные — чугунные, по одному с каждой стороны блока двигателя
Система смазки
Система смазки	Смешанная: под давлением и разбрызгиванием с охлаждением масла в радиаторе
Масляный насос	Шестеренчатый, двухсекционный, расположен с правой стороны блока цилиндров. Верхняя секция насоса подает масло через масляный фильтр в систему смазки двигателя. Редукционный клапан верхней секции отрегулирован на давление 3,2 кгс/см2 (не менее). Нижняя секция насоса подает масло в масляный радиатор; перепускной клапан нижней секции отрегулирован на давление 1,2 кгс/см2
Масляный фильтр	Центробежный с реактивным приводом (полнопоточная центрифуга), включен в масляную систему последовательно
Масляный радиатор	Трубчатый, воздушного охлаждения, установлен перед водяным радиатором
Вентиляция картера	Принудительная, отсосом картерных газов во впускной газопровод через специальный клапан; свежий воздух поступает через воздушный фильтр маслоналивной горловины
Система питания
Подача топлива	Принудительная, диафрагменным герметизированным насосом
Топливо	Автомобильный бензин А-76, ГОСТ 2084—67
Топливный бак	Одни, емкостью 170 л, установлен под платформой, на левом лонжероне
Топливный насос	Б10, диафрагменный, с рычагом для ручной подкачки топлива
Подогрев топливной смеси	Во впускном газопроводе, имеющем водяную рубашку для подогрева смеси
Фильтры очистки топлива:
магистральный фнльтротстойник топлива	Щелевой, расположен на кронштейне топливного бака
фильтр тонкой очистки топлива	С керамическим фильтрующим элементом, расположен на кронштейне перед карбюратором
фильтр в топливном баке	Сетчатый, расположен на приемной трубке топливного бака
Карбюратор	К-88А, двухкамерный, с падающим потоком смеси, имеет ускорительный насос и экономайзер
Ограничитель максимального числа оборотов коленчатого вала двигателя	Пневмоиентробежный (центробежный датчик и исполнительный диафрагменный механизм с пневматическим приводом)
Воздушный фильтр	ВМ-16, масляно-инерцнонный с двухступенчатой очисткой воздуха
Система охлаждения
Система охлаждения двигателя	Жидкостная, закрытая, с принудительной циркуляцией
Радиатор	Трубчато-ленточный (змейковый) трехрядный*****
Величина избыточного давления, обеспечиваемого клапаном, расположенным в пробке радиатора	1 кгс/см2, что обеспечивает температуру кипения воды при 119° С
Термостат	С твердым наполнителем, установлен в выпускном патрубке водяной рубашки
Жалюзи	Створчатые, вертикальные, управляются из кабины водителя
Водяной насос	Центробежный, приводится ремнем вместе с вентилятором от шкива коленчатого вала
Вентилятор	Шестилопастный с отогнутыми концами лопастей
Сцепление
Тип	Однодисковое, сухое, с пружинным гасителем крутильных колебаний (демпфером) на ведомом диске
Фрикционные накладки	Из асбестовой композиции
Число пар трущихся поверхностей	2
Коробка передач
Тип	Механическая, с пятью передачами для движения вперед и одной для движения назад, с двумя синхронизаторами инерционного типа для включения второй и третьей, четвертой и пятой передач
Передаточные числа:
первой передачи	7,44
второй передачи	4,1
третьей передачи	2,29
четвертой передачи	1,47
пятой передачи	1
заднего хода	7,09
Карданная передача
Карданные валы	Два, открытого типа, с промежуточной опорой на раме
Карданные шарниры	Три, на игольчатых подшипниках
Задний мост
Картер заднего моста	Стальной, штампованный, сварной
Главная передача	Двойная, с парой конических шестерен со спиральными зубьямн и парой цилиндрических шестерен с косыми зубьями
Передаточное число главной передачи	6,32
Дифференциал	Конический, с четырьмя сателлитами, симметричный
Полуоси	Полностью разгруженные
Рама и подвеска
Рама	Штампованная, клепаная, с лонжеронами швеллерного сечения, соединенными поперечинами
Прицепное устройство******	Сзади буксирный крюк с защелкой, впереди буксирные крюки
Подвеска передней оси и заднего моста	На продольных полуэллиптических рессорах; передние концы передних и задних рессор закреплены на раме с помощью отъемных ушков и пальцев, задние концы рессор скользящие
Амортизаторы	Гидравлические телескопические, двустороннего действия; установлены на передней подвеске
Передняя ось
Балка передней оси	Двутаврового сечения
Угол развала колес в градусах	1
Схождение колес (разность расстояний между ободьями колес сзади и спереди на уровне оси колеса) в мм	2-5
Поперечный наклон шкворня в град	8
Продольный наклон шкворня без нагрузки	1° 15′ (ЗИЛ-130, ЗИЛ-130Б2),  0°50′ (ЗИЛ-130В1), 1°30′ (ЗИЛ-130Г), 1° (ЗИЛ-130Д1)
Колеса и шины
Колеса	Дисковые, 7,0—20, крепятся гайками на восьми шпильках
Шины	Пневматические, камерные 260—508 или 260—508Р
ЗИЛ-130, ЗИЛ-130Г, ЗИЛ-130В1			ЗИЛ-130Д1, ЗИЛ-130Б2
Давлена в шинах колес в кгс/см2:
передних	3,5			3,5
задних и запасного	5			4,3
Давление в шинах колес типа Р в кгс/см2:
передних	4,5			5
задних и запасного	6			5
Рулевое управление
Рулевой механизм	С гидравлическим усилителем, расположенным в общем картере с рулевым механизмом; рабочая пара — винт с гайкой на циркулирующих шариках и рейка, зацепляющаяся с зубчатым сектором
Насос гидроусилителя рулевого управления	Лопастный, двойного действия приводимый во вращение ремнем от шкива коленчатого вала
Передаточное число рулевого механизма	20
Наибольший угол поворота передних колес (внутреннего) в град:
вправо	34
влево	36
Шарниры рулевых тяг	Шаровые; у поперечной тяги — саморегулирующиеся, у продольной — регулируемые
Тормоза
Рабочие	Колодочные, барабанного типа, действуют на все колеса, привод пневматический
Стояночный	Барабанного типа, действует на трансмиссию; привод механический
Воздушный компрессор	Двухцилиндровый, с жидкостным охлаждением головки и блока
Диаметр цилиндра и ход поршня в мм	60х38
Поршни компрессора	Из алюминиевого сплава с плавающими поршневыми пальцами
Производительность прн частоте вращения коленчатого вала компрессора 2000 об/мин и при противодавлении 7 кгс/см2 в л/мин	220
Привод компрессора	Ремнем от шкива водяного насоса
Смазка компрессора	От системы смазки двигателя под давлением и разбрызгиванием
Регулятор давления	Шариковый
Воздушные баллоны	Два, емкостью по 20 л
Электрооборудование
Система электрооборудования	Однопроводная, отрицательные зажимы источников тока соединены с корпусом (массой) автомобиля
Напряжение в сети в В	12
Генератор	Г250-И1, переменного тока с встроенными кремниевыми выпрямителями, максимальная сила тока 40 А
Регулятор напряжения	РР350-А, бесконтактный полупроводниковый
Аккумуляторная батарея	Одна, 12 В 6 СТ-90-ЭМС; емкостью 90 Ач при 20-часовом режиме разряда
Стартер	СТ130-А1, электрический, 12 В, постоянного тока, последовательного возбуждения, мощностью 1,5 л. с. с электромагнитным приводом и муфтой свободного хода
Распределитель зажигания	Р4-Д с автоматической регулировкой опережения зажигания — центробежным и вакуумным регуляторами
Катушка зажигания	Б114
Транзисторный коммутатор с добавочным сопротивлением СЭ107	ТК102
Свечи зажигания	А15-БС или А15-СС, резьба М14х1,25 мм
Комбинированный выключатель зажигания и стартера	ВК350, с замком, включается при помощи ключа
Фары	Две, ФГ122-Г, с двухиитевыми лампами 50 + 40 Вт
Подфарники и передние указатели поворота	Два, ПФ101-Б с двухиитевыми лампами 21+6 св (нить 21 св — указатель поворота, нить 6 св — габаритный свет)
Задние фонари	Два (правый — ФП101-Б, левый — ФП101) с двумя лампами 21 и З св в каждом (лампа 21 св — указатель поворота и торможения, лампа 3 св — габаритный свет и освещение номерного знака)
Переключатель указателей повороте	П105-А укреплен на рулевой колонке, включается от руки, а выключается автоматически
Прерыватель указателей поворота	РС57
Центральный переключатель света	П44-А, на три положения
Ножной переключатель света	П53-Б, на два положения
Выключатель сигнала торможения	Пневматический, размещен в тормозном кране
Звуковой сигнал	С44, электрический*******, вибрационный безрупорный, установлен под капотом двигателя
Подкапотная лампа	ПД308, с выключателем на лампе
Штепсельная розетка переносной лампы	47К, крепится в кабине на левой боковой панели
Штепсельная розетка прицепа	ПС300, семиклеммовая, расположена на задней поперечине рамы
Предохранители	ПР2-Б, биметаллический, кнопочный на 20 А в цепи сигнала и штепсельной розетки переносной лампы; биметаллический на 20 А в цепи центрального переключателя, два (ПР510) биметаллических по 6 А в цепях электродвигателя отопителя, контрольно-измерительных приборов и прерывателя указателей поворотов
Электродвигатель отопителя кабины	МЭ226-Б, мощностью 35 Вт с дополнительным сопротивлением СЭ300
Датчик аварийного перегрева охлаждающей жидкости	ТМ102, размещен в верхнем бачке радиатора
Контрольные приборы
Спидометр	Со стрелочным указателем скорости и суммарным счетчиком пройденного пути
Указатель давления масла в системе смазки двигателя	Мембранный, непосредственного действия
Указатель температуры охлаждающей жидкости	Электрический, градуированный до 120° С, снабжен датчиком, установленным в водяном канале впускной трубы
Указатель уровня топлива	Электрический реостатного типа, с датчиком БМ117-А, установленным на баке, действует только при включенном зажигании
Амперметр	Со шкалой 30—0—30 А
Манометр для контроля давления воздуха в системе пневматического привода тормозов	Двухстрелочный; верхняя стрелка показывает давление в воздушных баллонах, нижняя — давление в тормозных камерах
Кабина и платформа
Кабина	Цельнометаллическая, закрытая трехместная; имеет панорамное ветровое стекло
Отопление кабины	Жидкостное, от системы охлаждения двигателя; с центробежным вентилятором; ручка управления заслонкой канала отопителя расположена на щите кабины
Вентиляция кабины	Через опускающиеся стекла дверей, поворотные форточки и вентиляционные люки в крыше
Сиденья	Сиденье водителя регулируемое; пассажирское сиденье двухместное нерегулируемое. Подушки из губчатой резины
Стеклоочиститель	Пневматический, двухщеточный
Устройство для обмыва ветрового стекла	Водяное, с ножным приводом, с двумя распылителями
Платформа	Деревянная с тремя откидными бортами********
ЗИЛ-130			ЗИЛ-130Г
Внутренние размеры платформы в мм:
Длина	3752			4686
ширина	2326			2326
высота	575			575
Погрузочная высота пола платформы без груза в мм	1450			1450
Пусковой подогреватель *********
Тип	Жидкостный
Топливо	Автомобильный бензин, применяемый для двигателя
Емкость топливного бака в л	2
Расход топлива в кг/ч	2
Производительность в ккал/ч	14000
Воспламенение топлива в котле подогревателя	Свечой накаливания
Источник энергии для воспламенения топлива	Аккумуляторная батарея автомобиля
Максимальная мощность, потребляемая электродвигателем вентилятора, в Вт	42
Заправочные емкости в л
Система смазки двигателя с масляным радиатором	85
Система охлаждения двигателя:
без отопителя и подогревателя	26
с отопителем и подогревателем	29
Основные данные для регулировок и контроля
Зазор между стержнем клапана и коромыслом двигателя для впускного и выпускного клапанов на холодном двигателе в мм	0,25-0,3
Зазор между контактами прерывателя в мм	0,3-0,4
Зазор между электродами свечей зажигания в мм	0,85,-1
Давление масла в системе смазки прогретого нового двигателя при скорости движения автомобиля 40 км/ч на прямой передаче в кгс/см2	2,4
Минимально допустимое давление масла в двигателе, прогретом до рабочей температуры на холостом ходу в кгс/см2	0,5
Минимально допустимое давление масла в эксплуатации при скорости автомобиля 40 км/ч на прямой передаче в кгс/см2	1
Давление воздуха в системе пневматического привода тормозов в кгс/см2	6-7,7
Нормальная температура жидкости в системе охлаждения двигателя в °С	80-95
Нормальный прогиб приводных ремней вентилятора, водяного насоса гидроусилителя рулевого управления- и генератора под действием усилия 4 кгс в мм	8-14
Нормальный прогиб приводного ремня компрессора под действием уснлня в кгс в мм	5-8
Свободный ход конца тормозной педали при установке одинарного крана в мм	20-30
Свободный ход конца тормозной педали при установке комбинированного крана в мм	40-60
Расстояние от педали тормоза до пола при полном нажатии на педаль в мм	10-30
Ход штоков тормозных камер в мм:
передних	15-25
задних	20-30
Свободный ход педали сцепления в мм	35-50
Полный ход педали сцепления в мм, не менее	180

Сколько кубов песка, щебня в ЗИЛе самосвал

оглавление

• История российского большегруза
• Как правильно рассчитать объем кузова ЗИЛ
• Дополнительные нюансы расчёта
• Как рассчитать количество кубов песка в кузове ЗИЛа
• Количество кубов гравия или щебня в кузове ЗИЛа

Транспортировка строительных материалов в кузове машины, требует проведения точного расчёта, например, сколько кубов в самосвале ЗИЛ. Попробуем разобраться, сколько кубов вмещает самый популярный вид спецтехники на постсоветском пространстве. Первоначальный вариант машины имел объем 4 куба. Данные параметры были характерны для всеобщего любимца ЗИЛ-130, который используется на протяжении почти 50 лет. Именно столько времени прошло с момента выпуска первой серии машины. За эти годы авто модернизировалось, расширялись технические возможности, и габариты ЗИЛа самосвала изменялись в лучшую сторону.

История российского большегруза

Отправной точкой отсчёта истории предприятия считается 1957 год. В первые годы, завод изготавливал исключительно военные версии самосвалов. Чуть позже, учитывая выносливость машины, и расширенные технические данные, автозавод выпускал спецтехнику, которая предназначалась для динамично развивающихся отраслей промышленности и сельского хозяйства того периода. По праву, приемлемая ширина ЗИЛа самосвала стала причиной того, чтобы автомобиль получил своё второе название – «колхозник».

Таким образом, можно смело утверждать, что, начиная со второй половины 60-х годов прошлого столетия, ЗИЛ уверенно удерживает первенство среди аналогичного класса транспорта на постсоветском пространстве. Чуть позже машина стала применяться не только в сельском хозяйстве, но и для осуществления вспомогательных работ на строительстве – перевозка земли, щебня, песка. Естественно, многие стали задаваться вопросом, сколько кубов песка в ЗИЛе самосвале. Чтобы грамотно ответить на этот вопрос, необходимо изучить технические параметры всех классов машин, выпущенные за почти 40 летнюю историю их существования.

ЗИЛ-164А

Следует отметить, что существует несколько модификаций машины. Это традиционная 131 модель, бортовой автомобиль 130 серии, самосвальный вариант, который имеет форму «лодочки» – 555 серии. Особой популярностью пользовались ЗИЛы 554 модели, используемые для перевозки дров и прочих сыпучих строительных материалов.

Как правильно рассчитать объем кузова ЗИЛ

Для того чтобы узнать сколько кубов щебня в ЗИЛе самосвале, необходимо знать точные параметры объёма самого кузова. Для примера приведём данные самой популярной 130 модели машины.

Технические данные	Значение
Общая техническая площадь для самосвальной платформы	8,7 м2
Максимальный объем для самосвальной платформы	5 м3
Максимальный объём с надставными бортовыми конструкциями	7,8 м3
Предельный угол подъёма платформенной части	50 градусов
Режим управления разгрузкой	Вправо, влево, назад
Размер кузова ЗИЛ самосвал по платформе	2325х3752 мм.

Если рассматривать характеристики, то максимальный объем кузова самосвала ЗИЛ может загрузить около 5 тонн. При наличии технической возможности допускается увеличение веса до отметки 6,5 тонн. Водители знают о данной особенности машины, и, при заказе, обязательно учитывают данный фактор. Как правило, в кузов, при перевозке обычных дров, можно вместить до 7-8 кубов материала.

Дополнительные нюансы расчёта

Кроме этого есть вспомогательные нюансы, которые определяют объем самосвала ЗИЛ при транспортировке различных групп строительных материалов. Большинство знают, что в ЗИЛе очень выгодно перевозить строительный песок, даже в небольших объемах, поскольку он может понадобиться только для возведения фундамента здания или проведения штукатурных работ. Лучшим вариантом расчёта данных для перевозки станет онлайн-калькулятор, который можно найти на строительном сайте.

Ниже приведены достоверные факты, сколько в 1 м³ содержится веса, например, разного по структуре и природе снежного материала.

Параметры	Значение
Материал снега (его состояние)	Вес на 1 м3 машины
Снег, который только что выпал	50-100 кг
Сухой или чистый снег	100-300 кг
Снег, который насыпан с метелями	120-180 кг
Снег в тундре или степной зоне	200-400 кг
Снег, который тает	350-600 кг

Один и тот же материал имеет разную плотность, а соответственно отличающийся вес из расчёта 1 м³.

ЗИЛ самосвал в работе

В России для перевозки материалов применяют тот или иной тип машины лихачевского производства, при этом габаритные размеры самосвал ЗИЛ для серийного ряда популярной модели 130 будут таковы:

Данные	Значение
Габаритная длина	6 675 мм
Колея для передних колёс	1 800 мм
Колея для задних колёс	1 790 мм
Общая высота ЗИЛа самосвала под крышу	2 400 мм
Высота с учетом края бортов	2 050 мм
Колёсная база	3 800 мм
Угол преодоления для наклона	38 градусов
Диаметр для разворота	14 метров
Масса снаряжения	5 100 кг
Общая грузоподъёмность ЗИЛ самосвала	9 000 кг
Полная масса машины с навесным оборудованием	14 100 кг
Максимальное распределение веса на переднюю ось	4 200 кг
Допустимый вес на заднюю ось	9 900 кг

Это основные данные и размеры самосвала ЗИЛ, предназначенные для общего расчёта максимального веса для перевозки сыпучих нерудных материалов.

Как рассчитать количество кубов песка в кузове ЗИЛа

При расчёте количества кубов загрузки материала, например песка, перед началом необходимо узнать влажность и плотность материала. Попробуем на примере выяснить, как изменяется объем кузова ЗИЛ самосвал. Песчаная масса имеет вес насыпной плотности примерно 1400-1800 кг/м³. Если нет каких-либо отклонений, то для расчёта берут средневзвешенную плотность, примерно 1600 кг\м³. Это приблизительный вес для 1 м³ песчаного материала. Для того чтобы преобразовать его в тонны, достаточно поделить значение ровно на 1 000.

ЗИЛ самосвал

Чтобы рассчитать, сколько кубов в 1 тонне песка, необходимо решить нехитрую математическую задачу, выполняя действия в обратном порядке:

1000÷1600 = 0,625 м³

Для того, чтобы получить точное число, необходимо провести экспериментальный расчет. Берём для этих целей обычное строительное ведро объёмом 10 литров.

Отсыпаем песок, далее:

• ставим ведро на весы, предварительно взвесив.
• От показаний прибора отнимаем значение веса пустого ведра.
• Делим значение на 10 и получаем данные плотности песка в т\м³.
• единицу делим на значение из предыдущего пункта, получаем объем в кубометрах из расчёта для 1 тонны.

Если заказать определённую партию песка, то он, что в кузове машины, что на строительной площадке даёт усадку. Количество кубов уменьшится, но вес останется прежним. Образно говоря, происходит увеличение только плотности. Чтобы не было ошибок при расчёте и перегруза машины, необходимо использовать поправочный коэффициент. Рекомендуемое значение от 1,1 до 1,3.

Количество кубов гравия или щебня в кузове ЗИЛа

Расчет щебня можно произвести ориентировочно. Возьмем, к примеру, максимальный вес кузова. Будем считать, что ЗИЛ перевезёт около 7,7 тонн груза. Общий объем платформы составит не более 6 м³.

• Для перевозки щебня, имеющего насыпную плотность 1300 кг\м³. Необходимо произвести расчет в обратном порядке:

7,7 тонн:1300 кг\м3= 5,9 м³.

• Щебень, имеющий плотность около 1470 кг\м³. Расчет аналогичный:

7,7 тонн: 1470 кг\м3= 5,2 м³.

Чтобы не было перегруза, применяем правило поправки с коэффициентом. Первый вариант щебня – максимальная загрузка не более 5,5 м³, для второго около 5 м³.

Чтобы правильно рассчитать количество материала для погрузки того или иного вида стройматериала, необходимо знать его насыпную плотность.

Ниже приведена таблица значений, сколько тонн в кубе различных видов сыпучего строительного материала:

Данные	Значение
Наименование вида щебня	Вес 1 м3 щебня, кг
Гравий	1400
Гранитный	1470
Песчаник	1300
Терриконовый	1150
Туфовый	800
Мраморный	1500
Известняковый	1300
Шлаковый	1500

Аналогичные данные можно привести для песка с различными характеристиками:

Песок (тип)	Плотность, т\м3	Кубов в 1 тонне
Карьерный неочищенный	1,7 – 1,8	0,56 – 0,59
Карьерный сеяный	1,6 – 1,75	0,57 – 0,63
Карьерный намывной	1,6 – 1,65	0,61 – 0,63
Речной тип	1,63 – 1,65	0,61

В ряде случаев необходимо учитывать параметр влажности, который влияет на плотность песка, увеличивая его вес.

На плотность щебня влияют некоторые дополнительные параметры, в частности:

• Влажность. Чем выше этот показатель, тем тяжелее вес 1 тонны.
• Состав. Наличие дополнительных компонентов утяжеляют вес или наоборот делают материал лёгким, но общий вес зависит от влажности.
• Размер фракции. Как правило, для каждой фракции устанавливается свой стандартный параметр по единой шкале, с учетом возможного коэффициента.

Чтобы уточнить, сколько тонн войдёт в кузов ЗИЛа, необходимо получить уточняющие сведения у производителя сыпучих материалов по основным параметрам. Если нет возможности их получить, используется расчет количества опытным путём. При необходимости можно использовать онлайн-калькулятор для расчёта требуемых данных.

Обзор автомобиля ЗИЛ-130

Марина

Дата публикации:

Январь 31, 2018

Рейтинг статьи:

Загрузка. ..

Понравилась статья?

Да (29)

Нет (7)

Поделиться статьей

---

похожие статьи

Грузовик ЗиЛ-130 — чертежи, размеры, фото | Скачать чертежи, чертежи, блоки Autocad, 3D модели

• Грузовые автомобили
• Все картинки

Узнайте, как скачать этот материал

Подпишитесь, чтобы получать информацию о новых материалах:

t.me/alldrawings

vk.com/alldrawings

Описание

В архиве чертежи (картинки) с габаритными размерами

Содержание проекта

ЗиЛ-130. png [ 226 КБ ]

Аналогичные материалы

Грузовой автомобиль ЗиЛ-432730Э Бортовой автомобиль (2006 г. ) — чертежи, размеры, фото

Грузовик ЗиЛ-130ГУ-80 — чертежи, размеры, фото

Цистерна ЗиЛ-157 Бензовоз — чертежи, размеры, фото

Грузовик International C-130 4×4 (1960) — чертежи, размеры, фото

Грузовой автомобиль ЗиЛ-432720Э Бортовой автомобиль (2006 г.) — чертежи, размеры, фото

Автомобиль ЗиЛ-130 Пожарная машина — чертежи, размеры, фото

Land Rover Defender 90,110,130 (2007) (Land Rover Defender 90,110,130 (2007)) — чертежи (рисунки) автомобиля

Грузовой автомобиль ЗиЛ-433440 Боковые борта и тяговая лебедка (2006 г.) — чертежи, размеры, фото

Прочие материалы

Buick Century Model 69 Estate Wagon (1954) — Бьюик — чертежи, размеры, фото автомобиля

McLaren M7A — McLaren — чертежи, размеры, фото автомобиля

Грузовик MAN TGA 4×2 Bakwagen — чертежи, размеры, фото

International 1500A 4×2 (1966) — Разные автомобили — чертежи, размеры, фото автомобиля

Зил 130 (Зед 260) — Предложения по транспортным средствам CC2

ЗОБ 6 октября 2022 г. , 8:56

#1

image1347×985 94,8 КБ

ФОТОГРАФИИ:

НЕ ОТПРАВЛЯТЬ, ЕСЛИ УЖЕ ЕСТЬ ПРЕДЛОЖЕНИЕ АВТОМОБИЛЯ ДЛЯ ЭТОГО АВТОМОБИЛЯ) » или поиск на вкладке (Проверьте форум »0068 статистика

Двигатель:

• Тип двигателя: 6,0 л ЗИЛ-130 V8

Размеры:

• Тип кузова:
• Длина: 6 675 мм
• Ширина: 2500 мм
• Высота: 2400 мм
• Колесная база: 3800 мм
• Передняя колея: 2925 мм
• Задняя колея: 3750 мм
• Дорожный просвет: 275 миллиметров
• Снаряженная масса: 4300 кг
• Распределение веса: 2626 кг

Статистика CC2:

• Вымышленное имя: Зед 260
• Уровень Дерби: 3
• Мастерство: 0
• Цена: 210M
• Эксклюзивность: VIP
• Скорость: 85 км/ч
• Ускорение:
• Обработка:
• Торможение:
• Гоночный класс: (F) 39
• Оценка атаки: 203
• Оценка защиты: 175

##Модернизация отвала:

• Металлический отвал
• Клиновой плуг

12 лайков

ira_nomas 6 октября 2022 г. , 9:08

#3

Период полураспада 2

4 лайка

7 октября 2022 г., 2:03

#5

ЗОБ:

Уровень Дерби: 3

тс. Он на самом деле большой. Это может быть уровень 1 или 2, но не 3. 3 предназначен для транспортных средств, таких как танки и мегатранспортные средства, такие как горный аннигилятор

1 Нравится

ЗОБ 7 октября 2022 г., 6:14

#6

Черт возьми. Банковский грузовик также является транспортным средством 3-го уровня
Это не означает, что 3-й уровень может быть мегатранспортом, танками
Некоторые танки не являются транспортными средствами 3-го уровня
Renault UE 57 и БТР 40

ira_nomas 7 октября 2022 г. , 9:06

#7

ЗОБ:

Банковский грузовик также является транспортным средством 3-го уровня

Bruh банковский грузовик уровня 2, вы неумный парень

1 Нравится

STREnergy 7 октября 2022 г., 9:09

#8

соотношение

3 лайка

ira_nomas 7 октября 2022 г., 9:11

#9

Думаю, я клоун

2 лайка

Лифт 7 октября 2022 г. , 9:26

#10

Сад

2 лайка

9 октября 2022 г., 4:52

#12

Банковский грузовик относится к третьему уровню, потому что он бронирован, имеет танкетку и тяжелый, этот грузовик выглядит как средний сельскохозяйственный грузовик 1960-1980 годов, который, вероятно, даже не выглядит тяжелым

1 Нравится

Какой-то Чувак 9 октября, 2022, 4:54

№13

ЗОБ:

Renault UE 57 и БТР 40

Рено очень маленький и уязвимый, требуется около 4 или иногда 2 выстрела, чтобы сбить Рено, также это БТР 40

1 Нравится

ira_nomas 9 октября 2022 г. , 5:02

№14

БТР-40

1 Нравится

ЗОБ 9 октября 2022 г., 5:15

№15

БТР 40 — БТР

ЗОБ 9 октября 2022 г., 5:18

№16

Нет этого

ira_nomas 9 октября 2022 г., 5:21

# 17

Вы имеете в виду Трелет Баршки 4х4?

ЗОБ 9 октября 2022 г.
