Дроссельная заслонка – назначение, устройство, принцип работы

Дроссельная заслонка является конструктивным элементом впускной системы бензиновых двигателей внутреннего сгорания с впрыском топлива и предназначена для регулирования количества воздуха, поступающего в двигатель для образования топливно-воздушной смеси. Дроссельная заслонка устанавливается между воздушным фильтром и впускным коллектором.

По своей сути дроссельная заслонка является воздушным клапаном. При открытой заслонке давление во впускной системе соответствует атмосферному давлению, при закрытии — уменьшается до состояния вакуума. Это свойство дроссельной заслонки используется в работе вакуумного усилителя тормозов, для продувки адсорбера системы улавливания паров бензина.

Дроссельная заслонка может иметь механический привод или электрический привод с электронным управлением.

Дроссельная заслонка с механическим приводом

Механический привод дроссельной заслонки в настоящее время применяется на большинстве бюджетных машин. Привод предполагает связь педали газа и дроссельной заслонки с помощью металлического троса.

Элементы дроссельной заслонки объединены в отдельный блок, который включает корпус, дроссельную заслонку на валу, датчик положения дроссельной заслонки, регулятор холостого хода.

Корпус дроссельной заслонки включен в систему охлаждения двигателя. В нем также выполнены патрубки, обеспечивающие работу системы вентиляции картера и системы улавливания паров бензина.

Регулятор холостого хода поддерживает заданную частоту вращения коленчатого вала двигателя при закрытой дроссельной заслонке во время пуска, прогрева и при изменении нагрузки во время включения дополнительного оборудования. Он состоит из шагового электродвигателя и соединенного с ним клапана, которые изменяют количество воздуха, поступающего во впускную систему в обход дроссельной заслонки.

Дроссельная заслонка с электрическим приводом

На современных автомобилях механический привод дроссельной заслонки заменен на электрический привод с электронным управлением, что позволяет достичь оптимальной величины крутящего момента на всех режимах работы двигателя. При этом обеспечивается снижение расхода топлива, выполнение экологических требований, безопасность движения.

Отличительными особенностями дроссельной заслонки с электрическим приводом являются:

  • отсутствие механической связи между педалью акселератора и дроссельной заслонкой;
  • регулирование холостого хода путем перемещения дроссельной заслонки.

Так как между педалью газа и дроссельной заслонкой нет жесткой связи, используется электронная система управления дроссельной заслонкой. Электроника в управлении дроссельной заслонкой позволяет влиять на величину крутящего момента двигателя, даже если водитель не воздействует на педаль газа. Система включает входные датчики, блок управления двигателем и исполнительное устройство.

Помимо датчика положения дроссельной заслонки в системе управления используется датчик положения педали акселератора, выключатель положения педали сцепления, выключатель положения педали тормоза.

В работе системы управления дроссельной заслонкой также используются сигналы от автоматической коробки передач, тормозной системы, климатической установки, системы круиз-контроля.

Блок управления двигателем воспринимает сигналы от датчиков и преобразует их в управляющие воздействия на модуль дроссельной заслонки.

Модуль дроссельной заслонки состоит из корпуса, собственно дроссельной заслонки, электродвигателя, редуктора, возвратного пружинного механизма и датчиков положения дроссельной заслонки.

Для повышения надежности в модуле устанавливается два датчика положения дроссельной заслонки. В качестве датчиков используются потенциометры со скользящим контактом или бесконтактные магниторезистивные датчики. Графики изменения выходных сигналов датчиков направлены навстречу друг другу, что позволяет их различать блоку управления двигателем.

В конструкции модуля предусмотрено аварийное положение дроссельной заслонки при неисправности привода, которое осуществляется с помощью возвратного пружинного механизма. Неисправный модуль дроссельной заслонки заменяется в сборе.





Дроссельная заслонка ВАЗ 2110 – подробное знакомство, чистка + Видео » АвтоНоватор

Инжекторная система впрыска топлива – большое преимущество автомобиля ВАЗ 2110 перед карбюраторными моделями отечественного автопрома. Она дает существенную экономию топлива, да и работа системы более стабильна, чем работа карбюратора. Однако это не отменяет обязательных мер по уходу – дроссельная заслонка ВАЗ 2110 требует особенного внимания автомобилиста.

Принцип работы дроссельной заслонки

Работа дроссельной заслонки заключается в подаче кислорода, который необходим двигателю для правильной работы. Именно с помощью этого клапана регулируется подача воздуха в двигатель при сгорании топливной смеси. Воздух в цилиндры поступает из окружающей среды при открытии клапана, предварительно проходя очистку через воздушный фильтр автомобиля. Поворот заслонки, открывающий дорогу воздуху, происходит за счет нажатия на педаль газа.

Работа дроссельной заслонки ВАЗ 2110

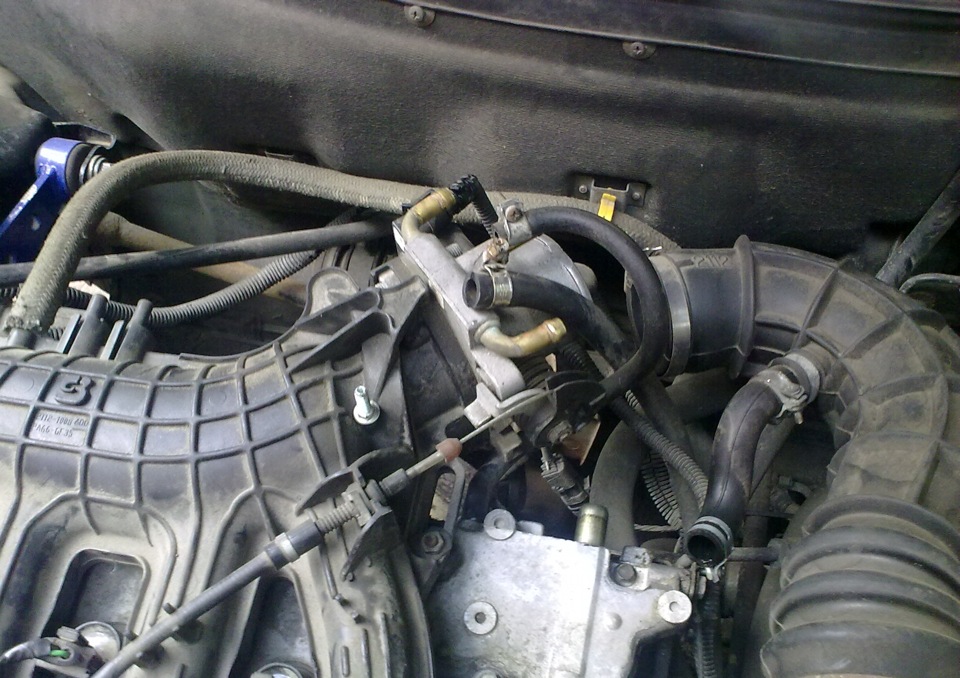

При этом на тахометре увеличивается количество оборотов. В автомобиле ВАЗ 2110 управление дроссельной заслонкой электронное, что позволяет выполнять больше полезной работы, чем при механическом типе. Дроссельная заслонка ВАЗ 2110 находится под капотом автомобиля, в центральной его части. Как правило, она расположена между впускным коллектором и воздушным фильтром, все эти устройства взаимодействуют между собой. В некоторых сборках автомобиля ВАЗ 2110 возможно расположение с пассажирской стороны автомобиля.

В работе дроссельной заслонки также берут участие несколько датчиков. Основной из них – датчик расходомера воздуха. Именно он выполняет электронный контроль подачи воздуха в двигатель. При проблемах в работе дроссельной заслонки чаще всего он является причиной сбоев. Также одной из частых причин плохой работы дроссельной заслонки в автомобиле ВАЗ 2110 является частичное или полное загрязнения клапана. Происходит это за счет несвоевременной замены воздушного фильтра и сказывается на работе двигателя – само собой, в худшую сторону.

Дроссельная заслонка автомобиля ВАЗ 2110

Работа двигателя напрямую зависит от количества воздуха, который поступает с топливной смесью. Если поступление воздуха ограничено, топливной смеси его будет недостаточно для полноценного сгорания.

Чистка дроссельной заслонки – когда приступать?

Для каждого владельца ВАЗ 2110 рано или поздно наступает момент, когда необходимо самостоятельно произвести чистку дроссельной заслонки. Одним из характерных признаков ее загрязнения является нестабильная работа двигателя. На холостом ходу двигатель может работать неравномерно, в некоторых случаях и вовсе глохнуть. При попытках завести мотор могут возникать задержки.

Чистка дроссельной заслонки ВАЗ 2110

При нормальной работе двигателя количество оборотов на тахометре в рабочем режиме должно быть 900 об/мин, значение должно быть стабильным. Плавающие на тахометре обороты, непривычные звуки из выхлопной трубы – все это тоже признаки загрязненного клапана. При движении автомобиля на большой скорости заметно увеличится расход топлива, при движении на низкой скорости возможны подергивания. В обоих случаях двигатель автомобиля будет работать в нагрузку.

Заслонка загрязняется из-за масляной пыли и различных газов. Они оседают на клапане дроссельной заслонки – увидеть их можно невооруженным глазом. Поскольку тип устройства дроссельной заслонки не сложный, потом можно сделать чистку самостоятельно, не покидая пределы гаража. Для чистки заслонки ВАЗ 2110 необходим стандартный набор инструментов, а также любое средство для чистки инжектора или карбюратора – по своим химическим свойствам все они подходят для этой задачи.

Загрязненный клапан дроссельной заслонки ВАЗ 2110

В сервисной книге автомобиля указано проводить чистку заслонки один раз на 35 000 км. Как показывает практика, данное действие лучше выполнять чаще, минимум один раз на 15 000–20 000 км. Чистка дроссельной заслонки не заберет у вас много времени, зато значительно увеличит мощность двигателя. Опытные водители постоянно следят за состоянием клапана, и даже если проблем в работе двигателя не наблюдается, удаляют отложения на поверхности заслонки.

Поверхностное вмешательство или глубокая чистка?

Чистку дроссельной заслонки можно проводить двумя способами. Первый – это поверхностное вмешательство, не требующее полного снятия всего устройства. И второй – это полная чистка, её нужно выполнять в тех случаях, когда двигатель вашего автомобиля работает плохо.

Чтобы произвести чистку первого типа, пригодится купленное заранее средство для очистки и мелкая щетка. Откройте капот, снимите гофру, она идет от корпуса воздушного фильтра к дроссельной заслонке. Вы увидите клапан – его легко узнать по совершенно круглой форме. Обработайте его химическим средством и дайте постоять несколько минут, после чего щеткой снимите грязь. Если понадобится, используйте тряпку. Повторите процедуру еще несколько раз, пока клапан заслонки не станет яркого цвета. Эти работы можно проводить один раз в 3–5 тысяч километров, благо, много времени она не занимает.

Снятие гофры с дроссельной заслонки

Для более детальной чистки дроссельной заслонки в автомобиле ВАЗ 2110 нужно полностью снять весь механизм инжектора. Также рекомендуется заменить прокладку и уплотнительное кольцо, которые входят в ремкомплект дроссельной заслонки, который не составит труда купить в любом автомагазине. Перед началом проведения работ по очистки снимите клеммы с аккумулятора.

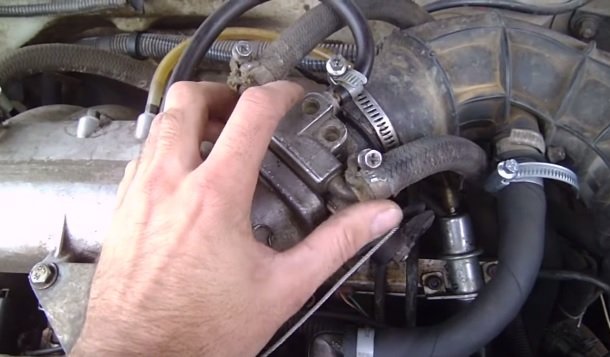

Затем отсоедините все воздушные патрубки, подключенные к дроссельному узлу. После этого снимите крепления тросика газа и открутите саму дроссельную заслонку. Крепится она на двух болтах, которые вкручены в корпус двигателя. Электронные датчики отсоединять нужно осторожно, не допуская их повреждения.

Отсоединение воздушных патрубков дроссельного узла

После этого возьмите химическое средство и обработайте весь корпус и все канавки дроссельной заслонки. Делайте это, пока полностью не избавитесь от грязи. Также можно сделать чистку датчика расходомера воздуха. Для этого аккуратно обработайте его волоски средством для чистки и снимите грязь щеткой. Дайте всему устройству время полностью высохнуть и приступайте к обратной сборке. Не забывайте сменить прокладку и кольцо, которые расположены в гофре.

Также обратите внимание, все ли воздушные патрубки целые. Возможно, некоторые требуют замены на новые. Для максимального эффекта можно также заменить воздушный фильтр.
