Схема ступенчатой коробки передач | Устройство автомобиля



Однообразная езда утомляет. Другое дело, когда ее сменяют крутые спуски и подъемы. Какое приятное ощущение испытывает водитель, проскочив труднопроходимый участок дороги или преодолев снежные сугробы. По каким только дорогам ни пробирается непоседа-автолюбитель. То едет налегке, то тянет за собой «Скиф». Таким образом, автомобилю приходится работать в условиях широко меняющихся сопротивлений, требующих различных тяговых усилий. Ведь для движения по горизонтальному участку с твердым покрытием тяговой силы требуется меньше, чем при движении по крутому подъему.

Тяговые усилия при трогании с места и при движении с установившейся скоростью разные. Поэтому, чтобы изменять тяговые усилия на ведущих колесах, на автомобиле устанавливают коробку передач. Благодаря коробке передач автомобиль имеет возможность двигаться задним ходом, а при необходимости отъединять двигатель от трансмиссии.

Коробка передач в элементарном виде (рис. 1) состоит из картера 1, трех валов: ведущего 5, ведомого 9 и промежуточного 3, оси шестерни заднего хода 11, набора шестерен 2 и крышки с механизмом переключения передач 8.

Рис.1. Схема ступенчатой коробки передач:
1 – картер, 2 – набор подвижных шестерен, 3 – промежуточный вал, 4 – шестерня постоянного зацепления, 5 – первичный (ведущий) вал, 6 – шлицы первичного вала, 7 – зубчатый венец, 8 – крышка с механизмом переключения передач, 9 – вторичный (ведомый) вал, 10 – блок шестерен заднего хода, 11 – ось шестерен заднего хода.

Картер 1 коробки передач, отлитый обычно из серого чугуна, имеет гнезда для установки валов и осей, два отверстия: боковое – для заполнения маслом до расчетного уровня и нижнее – для выпуска отработавшего масла. Закрывается картер верхней и боковой крышками.

Ведущий (первичный) вал 5 изготовлен совместно с шестерней и зубчатым венцом 7, находящихся в постоянном зацеплении с шестерней 4 промежуточного вала 3 и шлицами 6, на которых перемешается ступица ведомого диска механизма сцепления.

Ведомый (вторичный) вал 9 имеет шлицевую поверхность, по которой перемещаются шестерни 2 (каретки) первой, второй и задней передач, третьей и четвертой передач. Ведомый и ведущий валы расположены на одной оси, причем передняя опора ведомого вала вращается в цилиндрическом подшипнике, установленном в выточке ведущего вала.

Промежуточный вал 3 имеет жестко укрепленный на валу набор шестерен, образующий блок шестерен. Промежуточный вал вращается одновременно с ведущим, потому что их шестерни находятся в постоянном зацеплении.

У заднего хода шестерня одна или выполнена в виде блока, состоящего из двух шестерен, вращающихся на оси.

На рисунке 2 показана схема работы ступенчатой коробки передач. Крутящий момент от ведущего вала 1 передается через шестерню 2 на шестерню 7 постоянного зацепления промежуточного вала 5 и через шестерни 6 и 3 на ведомый вал 4. Благодаря подбору шестерен (диаметр шестерни 7 больше диаметра шестерни 2) крутящий момент на промежуточном вале увеличивается (рис.

2 а). По той же причине возрастает крутящий момент от промежуточного вала к ведомому. Такая передача называется понижающей. Объясняется это «золотым правилом» механики: выигрываем в силе, проигрываем в скорости.

Рис.2. Схема работы ступенчатой коробки передач:
1 – первичный (ведущий) вал, 2 – зубчатый венец (шестерня) первичного вала, 3 – шестерня третьей и четвертой передач, 4 – вторичный (ведомый вал), 5 – промежуточный вал, 6 – шестерня третьей передачи, 7 – шестерня постоянного зацепления, 8 – шестерня первой передачи и заднего хода, 9 – шестерня заднего хода, 10 – шестерня первой передачи и заднего хода промежуточного вала.

а) включена понижающая передача,
б) включена прямая передача,
в) включен задний ход.

Для получения прямой передачи (рис.2 б) шестерню 3 с ее внутренними зубьями вводят в зацепление с наружными зубьями шестерни 2 (шестерня 2 входит в шестерню 3). При этом крутящий момент от ведущего вала передается непосредственно на ведомый, и они вращаются как одно целое. Такая передача называется прямой передачей (передаточное число равно 1). Передаточное число – это отношение диаметра или числа зубьев ведомой шестерни к ведущей (обозначается буквой i).

При включении заднего хода (рис.2 в) между шестерням и промежуточного и ведомого валов вводят шестерню заднего хода 9, обеспечивающую вращение ведомого вала в сторону, противоположную вращению ведущего вала.



Смотрите также:
Коробка передач
Коробка передач автомобиля ГАЗ-53А
Коробка передач автомобиля ЗИЛ-130

вал, передача, ступенчатая коробка передач, шестерня

Смотрите также:

устройство, схема, ремонт, замена, неисправности

Содержание

• 1 Устройство коробки передач ВАЗ 2106
• 2 Схема КПП ВАЗ 2106
• 3 Размеры КПП ВАЗ 2106
• 4 Вес коробки передач ВАЗ 2106
• 5 Какая коробка подойдет на ВАЗ 2106
• 6 Ремонт коробки ВАЗ 2106
• 7 Как поменять коробку на ВАЗ 2106
  • 7.1 Как снять коробку на ВАЗ 2106
  • 7. 2 Как поставить коробку на ВАЗ 2106
• 8 Неисправности коробки передач ВАЗ 2106
• 9 Заключение

Коробка передач ВАЗ 2106 надежная, долговечная, но не вечная. Во многом рабочий ресурс зависит от качества трансмиссионной технической жидкости. За регулировку скорости вращения отвечает КПП.

Устройство коробки передач ВАЗ 2106

Коробка для ВАЗ 2106 КПП с конструктивной точки зрения понятная и простая. В ее состав входит набор валов, картерная часть, механизмы переключения. На первичном валу крепят посаженную глубоко шестеренку – она входит в сцепление с другими механизмами. Вал начинает вращаться в результате приведения в действие пары подшипников, располагающихся в задних и передних частях, передний фиксирует гнездо коленвала с торцевой части. Задний помещают внутрь картерной части, уплотняют сальниковым слоем. Наличие его обязательно, поскольку в картер заливают масляные смеси.

Вторичный вал коробки передач ВАЗ во вращение приводит набор из нескольких подшипников игольчатого типа. В передней части узла жестко фиксируют внутри гнезда вала (первичного), шариковый подшипник в центральной части заглубляют в гнездо посадки картера, задний запрессовывают сзади по стенке. Утечкам, которых в норме быть не должно, препятствует сальниковая часть.

Промежуточный ВАЛ коробки ВАЗ 2106 – это вал с блочным набором шестерен, вращается на паре подшипников. В передней части крепят шариковый, сзади роликовый цилиндрический. Сбоку идет шестерня, ход движения обратный. Синхронизаторы конструктивно одинаковые, включают муфты, пружины, ступицу, блокираторы-кольца.

Важно! Качественная и надежная КПП ВАЗ 2106 – гарантия хорошей динамики, высоких скоростных характеристик транспортного средства.

Схема КПП ВАЗ 2106

ВАЗ 2106 трансмиссия имеет определенную схему устройства – посмотреть ее можно на картинке. Переключение скоростей идет в результате взаимодействия муфты с синхронизаторами. Авторычаги переключений, рабочие механизмы представлены вилками со штоками. По мере завершения переключений скоростей делают фиксацию пружинами и шарами – нужны для удержания штока. Дополнительно инженеры используют защиту от случайного включения пары скоростей сразу.

Важно! В КПП автомобиля ВАЗ 2106 есть отверстия с резьбой, пробками, уплотняющими резиновыми.

Эксплуатационные параметры деталей коробки передач подбирают с учетом особенностей трансмиссионного масла. Некачественная техжидкость негативно влияет на работу коробки передач.

Размеры КПП ВАЗ 2106

При выборе ремкомплекта КПП ВАЗ 2106 у автомобилиста возникает вопрос насчет размеров коробки передач. Стандартные габариты – 20 на 40 см без колокола и 1 м на 40 см с ним.

Вес коробки передач ВАЗ 2106

На фото коробки передач ВАЗ 2106 можно посмотреть, как она выглядит. Габариты, замеры удобнее оценивать по чертежам. Масса КПП ВАЗ 2106 – 34 кг.

Какая коробка подойдет на ВАЗ 2106

Установка коробки ВАЗ 2106 должна быть произведена с учетом требований, рекомендаций концерна. Допустимо применять два типа коробок:

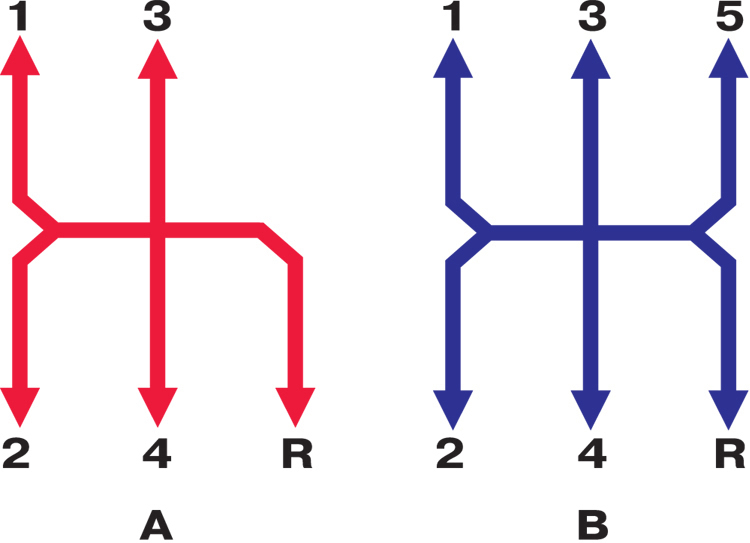

• механика, 4-ступенчатая трансмиссия;
• механика, 5-ступенчатая трансмиссия.

Оба типа коробок передач КПП ВАЗ 2106 взаимозаменяемые, но вариант с 5 ступенями стоит дороже, такая КПП более прихотливая в обслуживании. Например, родной «Эталон» предпочтительнее аналога на Фиат Полонез.

Ремонт коробки ВАЗ 2106

Если некорректным стало переключение передач на ВАЗ 2106, дают о себе знать иные признаки неисправностей, нужно провести тестирование и при необходимости ремонт узла. Восстановление доступно не всегда – если коробка не ремонтопригодна, рассматривают вариант с заменой.

Важно! В состав КПП ВАЗ входит большой набор деталей, похожих между собой. Во избежание путаницы их раскладывают на больших листах белой бумаги, нумеруют.

Порядок действий при ремонте коробки передачи КПП ВАЗ:

1. Слить масляную смесь и демонтировать систему коробки.
2. Демонтировать приводную вилку, потом убрать подшипник.
3. Прочистить, промыть картер КПП.
4. Развести секторы втулки распора парой отверток, снять ее, втулку демпферного механизма.

5. Демонтировать муфту, фланец вторичного вала КПП.
6. Отвернуть пару гаек опорного крепления, снять опору.
7. Открутить гайку спидометра, демонтировать приводный участок.
8. Отвернуть выключатель света на заднем ходу, снять.
9. Ослабить упор перемещения рычажного механизма.
10. Отвернуть пару гаек крепежей кронштейна.
11. Снять кронштейн, достать болт (ориентироваться нужно на головку в виде квадрата).

12. Скрутить все остальные гайки, снять заднюю крышку, сдвинув рычаг переключения в правую сторону – так он высвободится от штоков.
13. Снять прокладку с задней крышки (очень аккуратно).
14. Убрать задний подшипник, шестерню, фиксатор.
15. Снять вилку включений (сзади), шестерню (промежуточная).
16. Убрать дистанционную втулку со штока включения.
17. С применением съемника убрать кольцо-стопор с промежуточного вала.
18. Убрать ведущую шестерню на заднем ходу, шайбу-пружину.
19. Убрать стопорное кольцо с вала (вторичного), ведомую шестерню, шайбу-пружину.

20. Ударной отверткой убрать 4 винта, используемых для крепления пластины-стопора, убрать пластину, вынуть ось с промежуточной шестерни.
21. Головкой отвернуть десять гаек креплений нижней крышки.

Постепенно выйдет снять и разобрать коробку ВАЗ для диагностики. Некоторые неисправности автомобилист может обнаружить сам. Если проблема явно есть, а в чем она – не ясно, лучше будет обратиться в сервис.

После разборки узла промыть все детали в дизеле либо керосине, осмотреть их на предмет неисправностей, дефектов. На зубцах муфт, шестерен никаких сколов быть не должно, сильный износ крайне нежелателен. Нужно стремиться, чтобы поверхности были полностью гладкими, а на картерной части – отсутствовали забоины, прочие дефекты. Проверяют подшипники – никаких следов проворотов, изношенности. На валовых шлицах недопустимы вмятины, ржавчина, заедания.

Важно! Если дефекты малозначительные, их можно зашкурить, затем сделать полировку. Оптимальный вариант – заменить все отслужившие свое узлы на новые.

Подшипники нужно брать в идеальном состоянии, максимально допустимый люфт радиуса – 0.05 мм, дефекты тел качения, дорожек не допустимы. Сепараторы проверяют на предмет отсутствия разрывов, оплавлений, касаний колец. Если пробег коробки ВАЗ больше 120 тыс. км, всегда делают ремонт с разборкой и заменой полного набора подшипников. Манжеты тоже сразу заменяют, детали КПП промазывают. Порядок сборки обратный.

Как поменять коробку на ВАЗ 2106

Снятие КПП ВАЗ 2106 можно сделать самостоятельно, но чтобы лишний раз не дергать автомобиль, для начала желательно убедиться, что проблема именно в коробке передач. Для этого нужно проанализировать:

1. Уровень масла в коробке передач ВАЗ 2106 – возможно, он ниже минимального, а включение КПП сопровождает громкий хруст, нужно прилагать значительное усилие.
2. Сила креплений в коробке – если болты, гайки расшатаны, особенно заметно это будет во время езды по кочкам, неровным дорогам.
3. Состояние системы сцепления – при выходе из строя привода клинит педаль, нужно разобраться с этими моментами.

Когда причина, вероятнее всего, именно в КПП, можно снимать ее. Демонтировать коробку передач ВАЗ не трудно, но следовать инструкции обязательно.

Как снять коробку на ВАЗ 2106

Разборка КПП ВАЗ 2106 проводится согласно следующей схеме:

1. Машину следует установить на смотровой яме, удобнее использовать подъемник, но такая возможность есть не всегда.
2. Под заднюю часть колесной базы выложить упоры, предотвращающие откатывание, рычаг тормоза повернуть вниз, переключения вообще снимают. На кулисе останется 3 втулки – их отворачивают с помощью пары отверток.

3. Открутить пару винтов, фиксирующих крышку, убрать ее. Ослабить те винты, которые находятся под сидениями спереди, удерживают тормозной чехол.
4. Отодвинуть передние посадочные места назад до полного упора, отогнуть края автоковриков.
5. Скрутить гайки на передних сидениях, посредством которых идет крепление салазок на кронштейны.
6. Открутить четыре самореза, которые фиксируют накладку на пороге, снять ее (строго с обеих сторон).

7. Приподнять напольный коврик, подвинуть его в направлении вперед, открутить винтовые изделия фиксации пластиковой крышки кулис.
8. Открутить шланг, болты крепления стартера, подвинуть все вперед. Снять пробку слива, слить масло в приготовленную емкость.
9. Убрать систему выхлопа, начинать работать от выпускного коллектора. От фланцевой части отсоединить муфту кардан-вала, убрать колодку датчиковых проводов.

10. Ослабить гайку на спидометре коробки передач ВАЗ, снять конец троса, который в норме находится на редукторе.
11. Снять рабочий цилиндр системы сцепления, четверку болтов.

После останется поставить бруски для упора кронштейна, открутить гайки, убрать их. Этим же бруском подпереть двигатель спереди. Отвернуть верхние болтовые соединения, которыми картер крепится на мотор. В конце коробку передач выводят назад, пока первичный вал не выйдет из зацепления с маховой частью.

Как поставить коробку на ВАЗ 2106

Сборка КПП ВАЗ 2106 начинается с промазывания шлицевых частей специальной смазкой («Литолом» или другой). Затем следующие действия:

1. Нужно включить передачу (1, 3) и начинать устанавливать детали в обратной указанной выше последовательности.

2. Гайки на трубе глушителя сильно перетягивать не нужно. Сначала желательно затянуть область соединения коллектора выпуска, трубы-приемника, потом начинать затягивать крепежи кронштейна КПП и приемника системы выхлопа.
3. Залить другую трансмиссионную жидкость после возврата КПП обратно, снова проверить передачи. Каждая должна включаться легко, без приложения лишних усилий.


Монтаж коробки передач ВАЗ лучше делать с помощником. Узел тяжелый, также в паре работы будет проще выполнить точно, на высоком уровне.

Если сравнивать с современным автотрансмиссиями, особенно типа автомат, коробка на 4-5 ступеней будет смотреться просто, даже примитивно. Зато она надежная, недорогая, ремонтопригодная, восстанавливаемая без применения сложного оборудования. Именно за это классические решения концерна высоко ценятся и сегодня.

Неисправности коробки передач ВАЗ 2106

Замена КПП ВАЗ 2106 – радикальная мера, в ряде случаев реально обойтись простым ремонтом. Основные дефекты коробки, варианты их устранения:

1. Свистит коробка передач на ВАЗ 2106, появились другие непонятные звуки – проблемы с педалью сцепления, могут исчезать при ее выжимке.
2. Нехватка масла в картерной части – нужно проверить объем, выполнить долив, очистить либо заменить сапун.
3. Износ подшипников, шестерен – нужна замена.
4. Посторонних звуков в коробке нет, но включение скоростей затрудненное – поврежден рычаговый механизм переключений, износилась шайба-сфера, винты ограничений хода рычага. Поможет решить вопрос замена.
5. Клинит рычаговый шарнир – нужно сделать смазку или заменить рабочие детали.
6. Заедают сухарные части, забились гнезда вилочных штоков – поможет замена.
7. Муфта с трудом перемещается по ступице – нужно очистить шлицы, удалить заусенцы.
8. Деформированы вилки – поставить новые вместо старых.
9. Отсутствие выключения рабочих сцеплений – нужно провести тест, и устранить дефект.
10. Дефект пружины оттяга – вернуть на место, поставить новую.
11. Самопроизвольно отключаются передачи – износились детали коробки.

Проблема может крыться в кольцах узлов, зубцах муфт, венце синхронизатора, люфте валов, манжетах, дефиците масла в картере. Точную диагностику проведут на СТО.

Заключение

Коробка передач ВАЗ 2106 имеет значительный эксплуатационный ресурс, но требует регулярных обслуживаний, своевременного ремонта. Снять и поставить ее можно своими силами, если следовать инструкции. Некоторые технологии ВАЗ 2106 совсем устаревшие, но коробки передач простые, надежные, поэтому их активно используют.

Внутреннее устройство коробки передач — Руководство по игре 0

Изменить эту страницу

Переключить боковую панель оглавления

По сути, редуктор — это просто набор шестерен и корпус, который их соединяет. Редукторы имеют выходное передаточное число , конечное передаточное отношение между входным валом двигателя и конечным выходным валом.

Клемма

Редуктор

Также известен как передаточное число. В любой вращательной системе передачи мощности (обычно включающей двигатели и сервоприводы в FTC) передаточное отношение определяет как количество оборотов на входе системы, так и количество оборотов на выходе.

Например, мотор-редуктор NeveRest 20 состоит из немодифицированного мотора NeveRest и планетарного редуктора с передаточным числом 20:1 (или, если говорить, «20 к 1»). Это означает, что для того, чтобы выходной вал редуктора повернулся 1 раз, входной вал двигателя должен повернуться 20 раз. Передаточные числа являются одним из наиболее важных соображений при проектировании компонента силовой передачи.

Любой двигатель или сервопривод FTC имеет два свойства: скорость и крутящий момент (или вращательное усилие). Эти два свойства обратно пропорциональны, что означает, что увеличение скорости уменьшает крутящий момент, и наоборот. Например, если кто-то хочет сделать механизм быстрее за счет крутящего момента, удвоив скорость этой коробки передач 20: 1, он уменьшит передаточное отношение в 2 раза. Поскольку 20 разделить на 2 равно 10, новое желаемое соотношение будет 10:1 (это называется ускорением). Однако, если кто-то хочет вместо этого удвоить крутящий момент, сделав систему более мощной и надежной за счет скорости, он должен увеличить передаточное число в 2 раза, оставив передаточное число 40:1 (это называется передаточным числом). вниз).

Наиболее распространенными способами повышения или понижения передачи являются редукторы, шестерни, звездочки и шкивы с ременным приводом, все из которых существуют в различных размерах.

В FTC редукторы могут быть более распространены, чем вы думаете — к каждому двигателю прикреплена коробка передач. Эти редукторы относятся к одному из следующих двух типов: цилиндрические или планетарные. Ниже мы даем подробный анализ каждого из этих типов редукторов. Просто для пояснения: нижеприведенные редукторы отделены от базового двигателя.

Цилиндрические редукторы

Term

Цилиндрический редуктор

Цилиндрический редуктор имеет цилиндрические шестерни, которые расположены друг над другом. Редуктор достигается за счет шестерен разного размера в одной плоскости.

Цилиндрические редукторы

представляют собой набор передаточных чисел, часто наложенных друг на друга для достижения большого сложного передаточного числа (например, 40: 1). Каждое отдельное передаточное число имеет только две передачи — одна может быть 8:1, другая может быть 5:1, но конечное передаточное число будет 40:1. Эти редукторы используются в двигателях серии Andymark NeveRest Classic и goBILDA серии 5201, а также в двигателях REV HD Hex. Из-за особенностей конструкции этих коробок передач каждая передача имеет только несколько зубьев от каждой включенной шестерни, и эти зубья несут всю нагрузку коробки передач. Цилиндрический редуктор легко повредить от ударной нагрузки, а при поломке одной шестерни перестанет работать весь редуктор.

Наконечник

Не рекомендуется использовать цилиндрические редукторы в устройствах с высокими нагрузками, таких как трансмиссии или рычаги. Вместо этого используйте планетарные редукторы.

Пример цилиндрического редуктора. Обратите внимание, что все шестерни зацепляются только с одной другой шестерней.

Преимущества цилиндрических редукторов

Как правило, цилиндрические редукторы дешевле планетарных. Однако в FTC это изменение цены часто минимально. Планетарный редуктор 20:1 от REV всего на 4 доллара больше, чем цилиндрический редуктор 20:1

. Цилиндрические редукторы

от разных производителей не взаимозаменяемы. Однако они сопоставимы и практически неотличимы по производительности. Здесь главное учитывать вашу желаемый редуктор, желаемые соединения двигателя и желаемый тип выходного вала .

Планетарные редукторы

В планетарных редукторах

используется более сложная система зубчатых передач, обеспечивающая надежную передачу в компактном пространстве. В автомобильной технике планетарные редукторы могут достигать нескольких различных передаточных чисел без изменения размера шестерни, но все планетарные редукторы, которые вы увидите в FTC, достигают только одного передаточного числа.

Терминал

Планетарный редуктор

Планетарная передача состоит из центральной шестерни (солнечной шестерни), вокруг которой вращаются шестерни меньшего размера (планетарные шестерни). Внешний радиус имеет зубчатый венец, который удерживает другие шестерни на месте.

Планетарные редукторы

используются в серии Andymark Orbital, некоторых планетарных и ультрапланетарных двигателях REV HD Hex, а также в широком ассортименте планетарных мотор-редукторов goBILDA. Кроме того, AndyMark продает несколько планетарных коробок передач на вторичном рынке под названием NeveRest Sport и 57 Sport, а VEXpro продает настраиваемую коробку передач VersaPlanetary. Как видно из рисунка ниже, на одну ступень зацепляется больше зубьев, чем в цилиндрическом редукторе.

Пример ступени планетарного редуктора. Обратите внимание, как солнечная шестерня входит в зацепление с несколькими шестернями.

Преимущества планетарных редукторов

• Люфт меньше, чем у аналогов с прямозубым редуктором. Люфт определяется как зазор или потеря движения, вызванные зазорами между деталями. Это легко объяснить, надев колесо или шестерню на вал двигателя и слегка вращая его. Деталь должна иметь возможность немного покачиваться без приложения к ней значительной силы. Это вызвано тем, что зубья шестерни внутри коробки передач не могут идеально сцепляться, и то же самое для цепи и звездочек или любой другой формы передачи мощности. Однако планетарные редукторы имеют меньший люфт, поскольку у них меньше ступеней передач.

• Эффективность выше, чем у цилиндрических редукторов. Типичный двухступенчатый цилиндрический редуктор имеет КПД около 85%, тогда как большинство двухступенчатых планетарных редукторов имеют КПД 94%.

• Грузоподъемность выше у планетарных редукторов. Это связано с тем, что на каждой ступени задействовано несколько зубьев, что распределяет нагрузку.

  Наконечник

  Это означает, что планетарные редукторы не так легко ломаются при использовании в условиях высоких нагрузок, таких как трансмиссии.

коробка передач

коробка передач

Коробка передач

Блок-схема коробки передач

Роль подсистемы в транспортном средстве
Коробка передач многоступенчатой ​​трансмиссии содержит шестерни с различными передаточными числами, которые используются для передачи крутящего момента от двигателя или тягового двигателя к главной передаче и колесам. Таким образом, он допускает ряд дискретных коэффициентов снижения скорости и увеличения крутящего момента. Включение коробки передач имеет решающее значение для трансмиссии обычных и параллельных гибридных автомобилей и, как правило, менее важно для серийных гибридов.

Описание подхода к моделированию
Модель коробки передач в ADVISOR обычно передает физическую информацию (крутящий момент, скорость и мощность) в подмодель главной передачи и модель двигателя, преобразователя крутящего момента и/или двигателя и обратно. Управляющая информация, которая может восприниматься или управляться ЦП в транспортном средстве, например номер передачи, передается в подмодель управления трансмиссией и от нее.

Влияние на крутящий момент и скорость в коробке передач включает:

• Увеличение крутящего момента и снижение скорости через передаточное число,
• потеря крутящего момента из-за ускорения вращательной инерции и
• потеря крутящего момента из-за трения поворотных шестерен.

Эти эффекты смоделированы эмпирически. Файлы данных, такие как <каталог ADVISOR>/data/transmission/TX_5SPD.M, необходимы для предоставления необходимых физических параметров.

Уравнения, представленные блок-схемой Simulink на картинке, соответствующей приведенной выше ссылке, следующие.

Уравнения, используемые в подсистеме
ТРЕБУЕМЫЙ МОМЕНТ И СКОРОСТЬ

(момент, требуемый от коробки передач) = (момент, требуемый от коробки передач) / (текущее передаточное отношение) + (момент, необходимый для ускорения инерции вращения) + (потеря крутящего момента из-за трения),

где

(требуется крутящий момент от коробки передач) — это вход Simulink (№1, в верхнем левом углу рисунка выше)

(текущее передаточное отношение) вычисляется из (текущего номера передачи), который предоставляется блоком «интерфейс контроллера коробки передач», с использованием вектора поиска gb_ratio

(крутящий момент, необходимый для ускорения инерции вращения) = gb_inertia * d (скорость, необходимая для коробки передач)/dt

(потеря крутящего момента на входе трансмиссии из-за трения) = функция [крутящего момента на выходе редуктора, угловой скорости на выходе редуктора, передачи (например, 1 ^st , 2 ^nd и т.
