Где находится печка на ваз 2114: как снять и поменять отопитель, патрубки, резистор +видео

Пройдя через систему охлаждения мотора, нагретый антифриз поступает в радиатор отопителя. На горячий радиатор дует вентилятор. Таким образом теплый воздух поступает в салон автомобиля. С помощью дефлекторов и заслонок регулируется направление и интенсивность воздушного потока. Печка на ВАЗ 2114 может работать в нескольких режимах обогрева.

Основные причины неисправности

Как и любое устройство, печка может сломаться.

Для печки на ВАЗ 2114 характерны следующие неисправности:

1. Негерметичность воздуховодов. Возможны потери тепла на стыках воздуховодов.
2. Течь в радиаторе. Если в нем обнаружилась пробоина, то его следует заменить.
3. Воздух может перестать дуть, если забит радиатор. В этом случае его нужно почистить.

   Новый и старый радиаторы

4. Переставать дуть воздух сможет, если забит какой-то шланг воздуховода. В него могут попасть листья, трава и другой мусор. После удаления мусора патрубки печки должны хорошо пропускать воздух.
5. Не включается печка, может быть неисправен моторчик печки. Поломка моторчика связана с неисправностью предохранителя. Ремонт заключается в замене сгоревшего предохранителя новым.

Если не работает печка ВАЗ 2114, то причина неполадок может быть в проводах, через которые поступает слабый контакт, а также в резисторе.

Ремонтные работы

Зная устройство печки, ее легко отремонтировать. Перед началом ремонта необходимо снять провод с массы и слить охлаждающую жидкость.

Ремонт состоит из следующих действий:

1. Сначала необходимо снять панель приборов и осторожно отсоединить воздушный патрубок, по которому поступает воздух в салон.
2. Далее следует проверить электрическую систему: провода резистора, электродвигателя, вентилятора. Кроме того, нужно проверить отводящие и подводящие шланги крана.
3. Далее с щитка следует открутить две гайки, с помощью которых крепится кран.

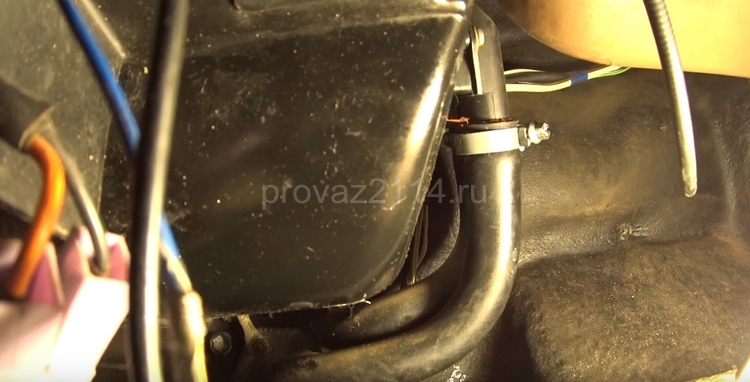

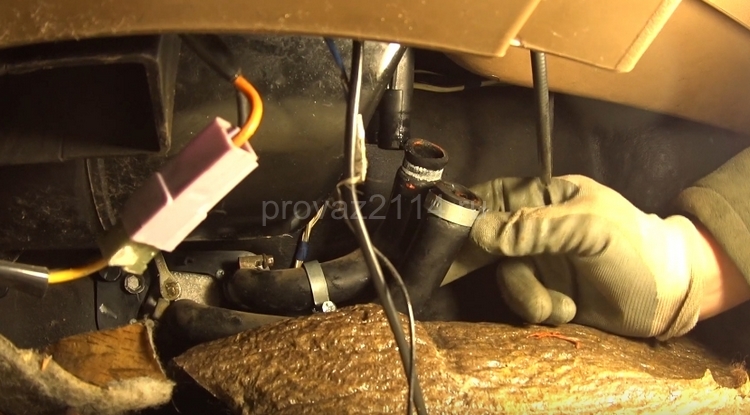

4. Затем нужно удалить уплотнитель с патрубков крана.
5. Далее откручиваются гайки, с помощью которых печь прикрепляется к корпусу.
6. Теперь можно снять печку.
7. Выполнив необходимый ремонт и регулировку, отопитель устанавливают на место в обратном порядке.

После ремонта следует проверить работу системы отопления. Она должна включиться, как только заведется двигатель.

Инструкция по замене

Радиатор — заменяемый агрегат, поэтому если он неисправен, его нужно поменять.

Процедура замены состоит из следующих этапов:

1. В первую очередь нужно слить охлаждающую жидкость.
2. Далее необходимо демонтировать приборную панель. Можно снимать не всю приборку, а лишь часть, чтобы добраться до радиатора. Как снять панель, описано в инструкции по эксплуатации.
3. Перед заменой необходимо отсоединить все провода, шланги, которые идут к радиатору.
4. Затем нужно открутить крепежные элементы и демонтировать агрегат.
5. Снятый радиатор нужно почистить в случае его засорения. Если он протекает, его необходимо поменять.
   Сборку следует осуществлять в обратном порядке (автор видео — ВЧСЛВ).

После ремонта микроклимат в салоне восстановится и уже будут не страшны никакие морозы.

Основные аспекты тюнинга

Тюнинг автомобиля заключается не только в подсветке светодиодами приборной доски. Тюнинг печки ВАЗ 2114 требуется в ситуациях, когда с боков печка дует холодным воздухом, либо неравномерно обогревается салон.

Для этого нужно демонтировать боковую крышку со стороны педали газа. Следует ослабить хомуты, удерживающие тросик тяги заслонки. Затем его нужно оттянуть и затянуть хомут. Далее следует установить рычаги управления заслонками.  С этого момента должен дуть теплый боковой воздух, греющий водителя и пассажиров в салоне.

На втором этапе тюнинга следует добиться прохождения, поступающего извне воздуха, через отопитель. Работа заслонки и крана осуществляется за счет работы одного движка. Следует сделать так, чтобы он не управлял заслонкой. Для этого снимается правая крышка торпеды, а затем отсоединяется и натягивается из двух тросиков управления температурой от движка тот, который расположен справа. Заслонка должна занимать максимальное положение. Тросик следует натянуть и обрезать лишнее.

Доработка патрубка требуется, если из левого дефлектора воздушный поток дует слишком слабый. Необходимо его усилить принудительно. Для этого в патрубок нужно установить вентилятор диаметром около 50 мм. Можно использовать компьютерный вентилятор. Сначала нужно вынуть дефлектор. Затем, сделав отверстие соответствующего размера, вставить кулер и загерметизировать. Далее патрубок с кулером нужно вернуть на место и восстановить работу электросети.

Можно подключить вентилятор прямо к контактам отопителя. Правда, в этом случае для того, чтобы он стал работать, нужно включать зажигание.

Если провести правильно доработку печки, она будет эффективнее работать. Это улучшит комфортные условия в салоне любого автомобиля, как ВАЗа 2114, так и УАЗа. Светодиодная подсветка придаст красивый внешний вид панели, особенно ночью.

 Загрузка …

Видео «Переделка системы отопления ВАЗ»

В этом видео рассказывается, как сделать, чтобы в салоне было теплее, а соответственно комфортнее (автор ролика — Alex ZW).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (75.00%)

Нет (25.00%)

ВАЗ 2114 печка дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ВАЗ 2114 своими руками, снятие печки ваз 2114. Не греет печка ваз 2114

Содержание

• Устройство печки 2114
• Не работает печка ВАЗ 2114 причины неисправности
• Как заменить радиатор печки 2114
• Замена моторчика печки 2114
• Регулировка заслонки печки ВАЗ 2114
• Замена дополнительного резистора печки ВАЗ 2114

Устройство печки 2114

Основные элементы отопительной системы:

• Вентилятор.
• Резистор, который контролирует мощность функционирования двигателя вентилятора.
• Краник.
• Заслонки, посредством которых подается воздух в салон.
• Радиатор.
• Переключатель положения мощности.

При исправном функционировании системы в радиатор отопителя поступает ОЖ через краник печки. Водитель самостоятельно контролирует температуру воздуха, поступающего в салон, когда открывает и закрывает краник. Создается тепло за счет ОЖ, что достигает радиатора. Если двигатель нагрет, температура ОЖ вырастает до 95 градусов.

Отопитель имеет три режима функционирования, от которых зависит скорость вентилятора. Последняя самостоятельно контролируется водителем через переключатель положения. Зависимо от положения крана в салон дует теплый или холодный воздух. Направляют воздушные потоки заслонки. Регулировка заслонки отопителя выполняется вручную.

Не работает печка ВАЗ 2114 причины неисправности

Для отопителя ВАЗ 2114 характерны такие неисправности:

• Течь в радиаторе.
• Негерметичность воздуховодов.
• Забит радиатор.
• Забит один из шлангов воздуховода.
• Неисправен моторчик печки.
• Неисправен резистор.

Как заменить радиатор печки 2114

Для замены радиатора печки вам потребуются следующие инструменты:

1. Новый радиатор.
2. Пустая емкость.
3. Гаечные ключи.
4. Набор отверток.

Порядок работ:

1. Сначала слейте ОЖ, которую потом необходимо будет заменить. Затем переместитесь в салон и открутите саморез, расположенный под пластиковой заглушкой (смотрите фото).

2. Далее освободите щиток прибора от крепления — его держат саморезы. Непосредственно сам щиток пока не нужно снимать.
3. Снимите кожух рулевой колонки, открутив крепления снизу.
4. Теперь займитесь разъемом, идущим на прикуриватель.
5. Затем демонтируйте магнитолу. Как правило, ее снятие проходит без проблем, главное — отсоединить все штекера. Рекомендуется подписать их или пометить.
6. После завершения данных операций у вас будет доступ к пластиковой консоли — снимите с двух сторон саморезы, расположены они симметрично.
7. Далее удалите переключатель для вентилятора печки и регулировочные флажки.
8. На данном этапе можно отсоединить от торпедо центральную консоль. Затем снимите клеммы от всех кнопок и штекера. Далее демонтируйте диагностический разъем, который держат саморезы. Вытаскиваем из салона центральную консоль.
9. Снимите два самореза, которые держат металлическую основу (как на фото).

10. Следующим шагом будет снятие креплений торпедо, находящихся с обеих сторон.
11. Железное основание тоже имеет крепления, которые необходимо открутить.
12. Теперь, когда железная конструкция свободна, ее можно снять, предварительно вытащив ЭБУ. Немного приподнимите панель приборов и подставьте под нее деревяшку. Так вы получите доступ к радиатору.

13. Радиатор печки прикреплен хомутами — снимите их.
14. Слейте всю ОЖ и замените радиатор.


Замена моторчика печки 2114

Порядок работ:

1. Обесточьте электрическую цепь, отсоединив минус от АКБ.
2. Под панелью приборов отсоедините плюсовой провод моторчика.
3. В двигательном отсеке открутите два болта, удерживающих кожух печки.
4. Отсоедините «массу» — открутите крепежный болт провода.
5. Открутите два болта, крепящих вентилятор к корпусу отопителя.

6. Демонтируйте решетку воздуховода.
7. Выводим моторчик из зацепления, надавив на него по направлению к себе.
8. Поверните элемент на 90 градусов и выньте из кожуха.
9. Сборка выполняется в обратной последовательности. Обратите внимание на фиксацию контактов электропитания, во избежание повторной разборки узла.

Регулировка заслонки печки ВАЗ 2114

Порядок работ:

1. Снимите скобу, удерживающую оболочку тросика на корпусе печки.
2. Слева есть рычажок желтого цвета, который выполнен из оцинковки.
3. Отведите данный рычажок на себя, в направлении к салону авто. В такой позиции он считается открытым на максимум.
4. Подтяните тросик и отрегулируйте его длину. Правильной является настройка, когда в правой позиции длинного рычажка, находящегося на блоке рычагов, регулируемое устройство окажется в максимально открытой позиции.
5. Настроив положение троса, надежно его зафиксируйте.

Замена дополнительного резистора печки ВАЗ 2114

Для регулировки скорости функционирования печки на ВАЗ 2114 предусмотрен дополнительный резистор. У резистора есть две спирали с сопротивлением 0.82 и 0.23 Ом. При включении отопителя на первый режим, ток идет через две спирали. При включении второй скорости, ток будет идти через одну спираль с сопротивлением 0.23 Ом. А при включении третьего режима ток будет идти мимо резистора. Дополнительный резистор находится под педалью газа.

Резистор, как правило, не требует ремонта. Зачастую он ломается в результате обгорания контактов. В данном случае необходимо зачистить контакты. Также может оплавится колодка.

Замена резистора:

1. Сначала снимите левую накладку консоли приборной панели.
2. Отсоедините от дополнительного резистора провода.

3. Открутите саморез крепления дополнительного резистора.
4. Снимите дополнительный резистор.

5. Осмотрите спирали на целостность.
6. С помощью мультиметра проверьте резистор на обрывы.

7. При наличии обрывов замените резистор.
8. Установка резистора выполняется в обратном порядке.

ПОХОЖИЕ МАТЕРИАЛЫ

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ВАЗ 2110 своими руками
• Как поддомкратить машину. Как правильно ставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, старый блок предохранителей ваз 2109, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
• Катализатора выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на пламегаситель
• Печка дует холодным воздухом ВАЗ 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца авто по номеру его машины, проверить авто по номеру машины ГИБДД, проверка авто по гос номеру машины бесплатно
• Как выбрать подержанные шины, полезные советы
• Зима автомобиль дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли автомобиль зимой
• Зимой плохо заводится машина. Как правильно заводить машину зимой, нужно ли прогревать машину зимой, полезные советы
• Экономичные машины по расходу топлива, самая экономичная машина по расходу топлива
• Марки шин для легковых автомобилей, расшифровка маркировки шин автомобилей, остаточный протектор шин легкового автомобиля, как подобрать шины по марке автомобиля, рисунок протектора шины автомобиля
• Работа механической коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка для дизельного топлива зимой, как выбрать лучшее дизельное топливо
• Дизель зимой не заводится. Как завести дизель зимой, прогрев дизеля зимой.
• Японские шины Бриджстоун, зимние шипованные шины бриджстоун, шины Бриджстоун марки
• Маркировка шин расшифровка для легковых автомобилей, маркировка колесных дисков, как правильно подобрать шины по дискам
• Дизельный двигатель зимой, запуск дизельного двигателя зимой, какое масло заливать в дизельный двигатель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля штраф
• Восстановленные шины, шина наварка, восстановленный протектор шин, можно ли их использовать
• Выбираем зимние шины, что представляет из себя зимняя резина, какое давление в зимних шинах должно быть, маркировка зимних шин, как правильно выбрать зимние шины, лучшие зимние шины 2019
• Рулевая рейка автомобиля, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные шины автомобиля, набор для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Шины российского производства, российские шины зимние, российские всесезонные шины, воронежские шины Amtel, шины “Матадор Омск шина”, Кама-шины-это шины мирового уровня
• Как открыть автомобиль без ключа. Потерял ключ от автомобиля что делать, ключ от автомобиля внутри машины
• Тихие шины, тихие зимние шины, тихие шипованные шины, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность движения шины, почему необходимо постоянно следить за автомобильными шинами
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для авто, преобразователи ржавчины выбрать, как пользоваться преобразователем ржавчины, советы профессионалов
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, срок службы двигателя, как продлить срок службы двигателя
• Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
• ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
• Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
• Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
• Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
• Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
• Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора

Замена реле печки ваз 2114 – Прокачай АВТО

Содержание

1. Расположение реле, резистора и предохранителя печки ВАЗ-2115
2. Введение
3. Расположение различных элементов обогревательного приспособления
4. Реле зажигания
5. Резистор
6. Предохранитель
7. Заключение
8. Где находится резистор печки ВАЗ 2114: схема, фото
9. Особенности отопительной системы ВАЗ-2114
10. Реле печки на ВАЗ 2114 где находится
11. Реле отопителя ВАЗ 2114 где находится
12. Как работает печка ВАЗ-2114
13. Причины неисправности печки ВАЗ-2114
14. Как проверить исправность реле печки ВАЗ-2114
15. Как заменить реле печки ВАЗ-2114 своими руками

Запись не без юмора))
Еще до покупки авто слышал о проблемах с электрикой на Самарах. Вот и пришлось самому столкнуться с таким лицом к лицу.

Так как электрик и механик из меня никудышный, я все равно начал копать инфу на просторах инета. В начале зимы, как всегда бывает, перестал работать вентилятор печки при включенном зажигании и обогрев заднего стекла( на выкл зажигании все работало) Зимой без печки ездить просто не возможно, или можно, но как в танке, со скребком в руке. Начал копать инфу по этой части. Ничего внятного не находил, но уже тогда стал грешить на контактную группу замка зажигания или что-то с ним связанное, так как предохранитель F7 на 20 А в порядке, монтажный блок тоже стал в порядке после сьема оного, чистки и сушки осенью(подарки от предыдущего владельца, легушатник устранил, закрыв половиной пластиковой бутылки на 5 л.) да и по проводке визуально косяков не находил.

Снимал и подключал черный ящик опять же не без мата. Ну че не могли инженеры автоваза сделать проводку с фишками на 5 см подлиннее? Пожалели проводов или как?

Опыта замены и переборки замка не имел, зима была, короче не сувался туда.
Ездил зиму вы не поверите как!)) На ручнике епт. Так как сигналка на автозапуске, ручник не затянут, и на ручнике авто не глохнет при выключенном зажигании, зато работала печка)))

Так бы может еще месяц до тепла и ездил, но тут эта печка отрубилась вообще (будь она не ладна, как говорила моя прабабушка), даже на ручнике, захватив с собой и омыватели лобового стекла, и задний дворник, и обогрев зад. стекла, и освещение ящика для барахла, короче, похоже все что на F7 висело. Дворники продолжали работать. Посмотрел предохранитель F7 целехонький. Снова начал копать инфу.

Большинство советов упирались в реле разгрузки замка зажигания в лучшем случае и на проводку, монтажный блок и КЗ в худшем. Решил начать с легкого самого. Оказалось замок зажигания и вообще не при делах тут. Некоторые электрики советовали, типа купи новый и не парься с переборкой старого. Тем более его все равно надо снимать было бы для того, чтобы купить аналогичный от 10ки…Но я же подаю надежды пытливого автовладельца и решил не тратиться на него пока все не выясню и не посмотрю на состояние его контактной группы.

Кароче купил реле, стоит 38 ру. Залез под руль с фонариком в зубах, ноги кверху. Опять же не без мата и крепких выражений. Некоторые советы были сначала пошевелить, разбудить реле без замены после опознования, скинуть — одеть фишку и подкрутить гайку на шпильке. (ну очень неудобно там потому что). На одной с ним еще реле противотуманок задних прикручено. Подкрутил пошевелил, все заработало. И ездить на ручнике больше не надо. Замена не потребовалась!

Собственно для чего я это все расписал, инфа в принципе есть в инете и на сайте, но где-то фоток нет, или не понятно на них где само реле, где-то симптомов болезни нет. Решил чтобы было все в одном месте.

Буду рад и признателен, если кто-то дочитал до конца, и кому-то будет полезен сей материал.

Расположение реле, резистора и предохранителя печки ВАЗ-2115

Введение

Монтажный блок нового образца ВАЗ-2115

Отопительный агрегат играет огромную роль в любом транспортном средстве, от него зависит не только комфорт передвижения, но и безопасность находящихся в салоне пассажиров и водителя. Исправная печка не только прогревает салон, но и предотвращает образование обледенений на стёклах. Порой из-за совершенно не значительной детальки обогревательное устройство перестаёт функционировать так, как полагается. Чтобы найти истинную причину неисправности, некоторые автомобилисты тратят по несколько часов, проверяя поэтапно все составляющие приспособления. Некоторые элементы системы имеют маленький размер, ввиду чего найти их сразу не получается. Разберёмся с тем, какой предохранитель отвечает за печку ВАЗ-2115 и где он находится. Вместе с тем узнаем о расположении реле и резистора отопителя.

Расположение различных элементов обогревательного приспособления

Реле зажигания

Заинтересоваться тем, где стоит реле печки на ВАЗ-2115, автовладелец может только после того, как штатное отопительное приспособление начнёт глючить. Иными словами, начнут возникать ситуации, когда печка будет включаться исключительно на прогретую. В такой ситуации можно безоговорочно винить реле печки ВАЗ-2115.

На самом деле многие даже опытные автомобилисты недоумевают по поводу того, каким образом этот элемент конструкции может воздействовать на работу отопительного агрегата, однако факт остаётся фактом. Печка не сможет функционировать в полной мере до тех пор, пока эта деталь не будет заменена. Чтобы понять где находится реле печки ВАЗ-2115, необходимо обратить внимание на центральную консоль, расположенную под приборной панелью.

Резистор

Дополнительный резистор отвечает за регулировку скоростей обогревательного приспособления. Этот малогабаритный элемент системы оснащён двумя режимами работы. Если автомобилист хочет узнать где стоит резистор печки на ВАЗ-2115, он должен заглянуть в область педали газа, так как искомая деталь находится непосредственно над ней. Для того чтобы произвести замену этого резистора, нет необходимости что-то снимать или откручивать.

Стоит отметить, что подобное приспособление ломается крайне редко, чаще всего неисправность появляется из-за того, что обгорают контакты.

Предохранитель

Практическое большинство всех предохранителей расположено в монтажном блоке моторного отдела. Что касается того, где находится предохранитель печки ВАЗ-2115, то здесь следует обратить внимание на салонный отдел, который расположен с левой стороны под бардачком. Этот комплекс деталей закрыт крышкой, ввиду чего для получения доступа к нему нужно одновременно зажать обе защёлки и потянуть на себя заслонку.

Крышка, под которой скрыт предохранитель печки, с обратной стороны оснащена схемой целого комплекса составляющих устройство элементов.

Заключение

При грамотном подходе любой заинтересованный в собственноручном ремонте отечественного ВАЗ-2115 может разобраться с устройством отопителя, узнать о том, какой элемент или предохранитель отвечает за обогревающий салон прибор. Если автомобилист будет знать местоположение всех важных узлов и компонентов отопительного агрегата, он сможет с точностью и быстротой выявить причину неисправности печки и устранить любую существующую проблему.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне Мас Моторс

Где находится резистор печки ВАЗ 2114: схема, фото

В зимнюю пору года, когда на улице минусовая температура, водители для обогрева салона включают печку. При этом отопительная система на автомобилях, в том числе и на ВАЗ-2114, состоит из нескольких узлов и элементов. Соответственно, иногда некоторые из них в процессе эксплуатации выходят из строя – в силу тех или иных причин. Отопитель в зимнее время обязательно должен работать нормально – дискомфорт водителя за рулем зачастую становится причиной разного рода происшествий на дорогах. Поэтому с устранением неполадки затягивать не стоит.

Особенности отопительной системы ВАЗ-2114

Для начала давайте обрисуем в общих чертах, как устроена печка «четырнадцатой». Здесь все достаточно просто – точно так же, как и на предшественнице ВАЗ-2114 – «девятке». Вот основные детали отопительной системы «четырнадцатой»:

• радиатор;
• краник;
• вентилятор;
• переключатель, регулирующий поток воздуха.

Как видим, здесь действительно нет ничего сложного. Теплый воздух подается в салон через специальные заслонки. При этом мощность работы вентилятора контролируется с помощью специального резистора. Проблемы с ним приводят к тому, что при первом и втором положении переключателя печка не работает.

Из-за особенностей конструкции водителю в такой ситуации приходится достаточно долго ждать, пока в салон автомобиля начнет поступать долгожданное тепло.

Читайте также: Где находится датчик скорости ВАЗ-2114

От 2 спирали с разным сопротивлением – 0,23 и 0,82 Ом. Давайте рассмотрим немного более детально, какую же роль отвели этой детали конструкторы. Итак, при включении вентилятора в первое положение, ток подается через обе спирали. Еще один щелчок – и электричество уже идет по одной, с меньшим сопротивлением. Если включить вентилятор на третью скорость, то ток будет уже подаваться на моторчик напрямую, минуя резистор.

Соответственно, если у вас не работают первые два положения, значит, проблему следует искать именно здесь. В этой связи возникает вопрос, где же находится резистор печки на ВАЗ-2114. Долго искать его не придется. Конструкторы расположили резистор над педалью акселератора. Добраться к нему можно без особых проблем. Стоит отметить, что сам резистор выходит из строя достаточно редко. Чаще всего проблемы с резистором возникают после обгорания контактов или из-за оплавившейся колодки на 3 наконечника. И в первом, и во втором случае неисправность устраняется достаточно просто. Следует просто зачистить контакты, или приобрести и установить новую колодку.

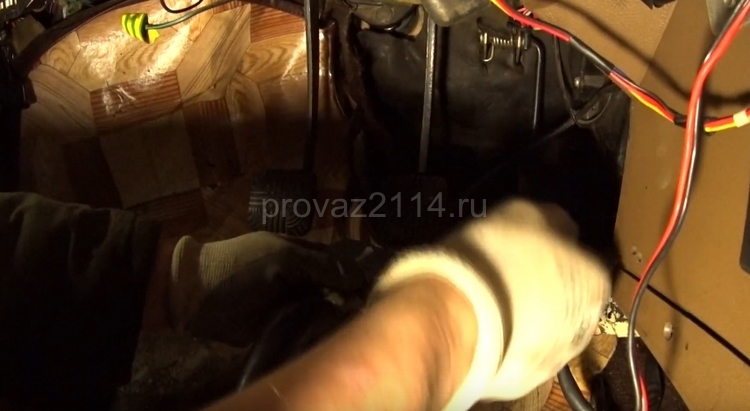

Давайте рассмотрим немного детальнее процедуру замены резистора. Делать это придется, если проблема именно в нем. Снимаем расположенную слева накладку консоли приборной панели. Далее нужно отсоединить от резистора провода, и открутить саморез, которым он крепится. После этого осталось вынуть деталь и осмотреть ее. Можно воспользоваться мультиметром, проверив резистор на обрывы. При обнаружении таковых – покупаем новый, а затем устанавливаем его на место. Процесс монтажа устанавливается в обратном описанному выше порядке. Как видим, здесь действительно нет ничего сложно. Проблему вполне реально устранить самостоятельно, не тратя лишних денег на посещение автосервиса.

Кстати, при проблемах с вентилятором рекомендуется также проверить и отвечающий за его работу предохранитель. В принципе, при любых проблемах с электроприборами опытные водители советуют заниматься поиском неисправностей по пути наименьшего сопротивления, двигаясь от простого к сложному. Соответственно, первым делом следует проверять предохранители. Причем если они выходят из строя достаточно часто, нужно будет внимательно осмотреть всю проводку.

Читайте также: Ошибка 1602 на ВАЗ-2114: причины

При возникновении проблем с отоплением, следует осмотреть 40-амперный предохранитель, имеющий обозначение F7. Он отвечает не только за работу вентилятора печки, но и за электродвигатель омывателя фар, освещение перчаточного ящика, обогрев заднего стекла и прикуриватель. Соответственно, если все перечисленное выше также работает нормально, значит, проблема действительно в F7. Чтобы устранить проблему, его нужно просто заменить новым.

Реле печки на ВАЗ 2114 где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Реле печки на ВАЗ 2114 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

СпсВсе толково обяснилОчень упростило мою работу

21.11.2017 – 12:57 Вячеслав Кузнецов

лишние действия в разборке панели. и еще один не маловажный фактор: остатки тосола с патрубков и радиатора печки лучше слить путем отсоединения патрубка с улицы, который идет на кран, дабы в салон ничего не попало

20.11.2017 – 08:32 derik Ishtar

28.10.2017 – 22:47 Павел Парсук

это не все так просто Я уеб. ся это все менять И еще у меня весь салон в антифризе. . ВЕСЬ Теперь разбирать снова и сушить это все На 2114 замена печки – АД

30.09.2017 – 00:34 Иван Иванович

я за поменял между делом когда шумовал. кстати есть такая фишка если высверлить точечную сварку в металлической растяжке слева от руля панель можно снять не трогая руль. и вообще печку можно менять открутив болты крепления так, чтобы немного приподнять панель, а эбу вообще можно не трогать.

Я уже охренел У меня раньше была ВАЗ 2107, там тоже потек радиатор, я думал там гемор, такие похы камасутры принимал что жесть, так тут вообще пол машины надо разобрать, и как на зло, только дали холода, впервые на вновь приобретенном авто включил печку и на тебе, весь тосол в салоне.

08.09.2017 – 14:11 alexholus

Ну не правда, не ад, полтора дня всего ушло у меня с заменой краника, главное делать не спеша и аккуратно

26.08.2017 – 01:06 SERGEY BORCHOV 29.07.2017 – 11:04 SERGEY BORCHOV

Пацаны тут все проше 6 саморезов и 2 хамута. 1 крестовой отверткой выкручиваем в верхней правой сторане панели саморез 2 внизу под бордачком. тяним понель на себя смелее и к верху ставим ее на нижнию пластину кде в кручивался нижний саморез . 3 ослабляем 2 хамута на радиаторе снимаем патрубки. 4 выкручиваем саморез крепления тросика чтоб не мешал вытягивать печку. 5 выкручиваем три самореза крепления радиатора. В двоем будит ладней памошник тянит панель на себя и в верх другой ташит радиатор из блока. 2113 14 15 панель у них гибкая для меня час делов.

09.07.2017 – 19:42 дима макалатия

Большое спасибо, торпеда откручена , завтра утром сливать тосол.

19.06.2017 – 05:23 Evgen Zhurbenko

02.06.2017 – 00:43 Алексей Канавский

Вопрос а зачем продувать шланг для изъятия воздушной пробки, если при включения движка я так думаю может ошибаюсь помпа сама выкачает излишний воздух из печки и через расширительный бачок, где крышка клапана сама выпускает излишний воздух?

10.05.2017 – 06:07 Андрей Иванов

Интересно, кого е. интересует, в какие железяки ты влюблен со своего детства?

08.05.2017 – 23:48 Андрей Егоров

05. 05.2017 – 07:41 Павел Корнев

А что за песня вторая играет?

25.04.2017 – 00:59 smfrteks

отрежу нах. эту сраную полочку. И разработчикам ее б в горлянку запихать. Офигеть сколько развентил. Я разбираю поменьше Правда и тянуть торпеду нужно со всей дури. Стремновато правда что то выдрать.

01.04.2017 – 03:59 Таз Таз

Это долго и муторно, я сделал намного проще и быстрее, без помошников и разбора половины машины.

16.03.2017 – 16:13 PinKod 1993

6 часов работы, и дело сделано, было бы желание, и ничего не резать не пришлось

23.02.2017 – 08:19 Дамир Дамиров

ЖИДКОСТЬ С БЛОКА СЛИТЬ НАДО, ЧТО ЗАБЫЛИ

01.02.2017 – 01:44 adam makaev

Реле отопителя ВАЗ 2114 где находится

Уважаемые посетители сайта «Все про авто»! Будем вам очень благодарны за комментарии к видео ролику «Реле отопителя ВАЗ 2114 где находится», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Минут 15 страдал на морозе, вытаскивал моторчик на 99, пока видео не посмотрел. Спасибо.

15.11.2017 – 12:56 igoredemenchenko

блин ну почему не показал как вскрываля сегодня сука разламал улитку, хуй вытянешь ее.

10.11.2017 – 15:08 ruslan ruslan

а кто подскажет на наружном кожухе с наружи под капотом стоит сверху фильтр или просто пусто там? У меня вода проходит через щели в дождь и проходит в салон Как лучше укрепить это дело всё на 2109

24.10.2017 – 07:10 саня электрик

видос отличный спасибо автору

26.09.2017 – 02:25 саня электрик

вот ещё бы сам радиатор как нибудь продуть от пыли и прочего мусора а то там столько гов. а с годами скопилось.

02.09.2017 – 14:13 Bolshenkii Vrednenkii

Сегодня для меня это видео в тему. Спасибо мега респект.

14.08.2017 – 04:45 Marsel Villi

Совет Можно натянуть копронки старые, до установки салонного фильтра, тогда точно никакая херь внутрь не попадетЗа видео спасибо

13.08.2017 – 03:13 Ivan Boyko

вот это срач под копотом помой не позорься

19.07. 2017 – 08:08 Анатолий Немов

21.06.2017 – 12:53 Анатолий Немов

Абсолютно такая же история и замена, у меня.

17.06.2017 – 19:37 Владюха Рулит

Если вместо видео поставить заставку хуже не будет Какой провод головкой отвернуть? 1-2-3-4 винта отвернули на кожухе, только вот винтов нету на видео, я разбирал уже и понял, а кто не разу не лазил тот может и не понял Какие провода потом вытаскивать тож не понятно. Лан щас пойду свою ласточку делать, по ходу дела разберусь принцип ясен

08.06.2017 – 18:25 Екатерина Вострецова

Не можем засунуть элекитродвигатель отопителя в 14 Как?

04.06.2017 – 15:23 Екатерина Вострецова 11.05.2017 – 05:42 Олег Резнов

Скажите а где находится этот добавочный резистор? Похоже у меня в нем проблема

02.05.2017 – 03:41 Ваша Маша

только что в 14рке менял, не чего не половинил. Первый раз менял моторчик печки. Чтобы вынуть не половиня я подрезал немного один край, не знаю как назватьпостеликуда встает моторчик. не на одном видео не кто не говорил про это. В видео с 9кой у мужика легко он вошел и вышел, потому что у него краев у постели вообще не было. а в этом видео парень половинил моторчик новый, из за того что большие борты у постели. ну как то так, и еще откручивал ребристую каемку декоративную, она лишний мм дает.. ну как то так, незнаю понятно ли описал.

15.04.2017 – 13:42 Николай Михалевич

режиссер хреновый ни чего толком не понятно

29.03.2017 – 15:06 Иван Малышев

Как собрать моторчик то наместо ? саму в черную херню

01.03.2017 – 00:47 Евген 161RUS

збс подпиши название ваз 08 09 и т. д у тебя самое нормальное видео из всех популярно

Реле, которое находится в печке ВАЗ-2114, отвечает, в том числе, за достаточный обогрев салона машины. Поэтому если автомобиль плохо прогревается, пора определить неисправность отопителя, возможно, причина кроется в изношенности реле. Сложность восстановления реле состоит в том, что ремонту деталь не подлежит, ее можно только заменить новым агрегатом.

Как работает печка ВАЗ-2114

Печное оборудование, встроенное в ВАЗ-2114, функционирует по следующему принципу. При повороте краника отопителя водитель приводит в действие подачу охлаждающей жидкости или тосола. Нагретый до 90 градусов антифриз подбирается к радиатору, осталось определить режим вращения вентилятора – здесь водителю предлагается на выбор сразу 3 формата.

После выставления нужного положения заслонок воздушный поток поступает в салон ВАЗ-2114, а также обдувает лобовое стекло и ноги. Без адекватной работы вентилятора ни о каком обогреве не может быть и речи.

Теплый воздух будет направляться в салон слишком медленно, что в условиях российских суровых зим для водителя и пассажиров автомобиля практически неощутимо.

Причины неисправности печки ВАЗ-2114

ОтопительВАЗ-2114 не работает, если неисправен хотя бы один компонент единого механизма:

1. Практически отсутствует контакт в монтажном корпусе, например, окислились детали. Возможно зажим контакта, осуществляющий питание узла, недостаточно плотно прилегает. Если при шевелении проводов, подходящих к блоку, двигатель заводится, значит, пора обратить внимание на контакты.
2. Неисправно реле зажигания, если печь, то включается, то не включается. Кроме замены приспособления придумать больше ничего нельзя. Прежде чем заниматься заменой, следует внимательно изучить схему обустройства реле, для удобства она представлена на фото ниже.
3. Как видите, в схему входят несколько основных деталей: магнит, работающий от электричества, якорь, пружина, контакты и обмотки. Электромагнит также имеет 2 составляющие: одна катушка фиксирует корпус к выводу управления, вторая втягивающая проводит соединение с контактом электродвигателя и управляющей клеммой.
4. Если теплый воздух быстро прогревает салон ВАЗ-2114 только в третьем положении заслонок, значит в плохом функциональном состоянии резистор.
5. Не работает переключатель – вентилятор функционирует в своем, известном только для него режиме, а не тогда, когда нужно водителю ВАЗ-2114.
6. Барахлит двигатель – питание вроде бы поступает, но печка все равно не обогревает. Здесь возможно сразу 3 варианта поломки: сгорел мотор, нет контакта на вентиляторе или залипли щеточные устройства двигателя.

Как проверить исправность реле печки ВАЗ-2114

Чтобы понять, в каком состоянии находится реле печки, необходимо своими руками произвести диагностику. Если интересует реле печки ВАЗ-2114, а именно где оно располагается, специалисты отвечают – на центральной консоли под панелью с приборами.

Для проверки приспособления произведите следующие действия:

1. Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
2. Измерьте оборудованием значения сопротивления.
3. Проверьте функции удерживающей катушки, подключив один конец тестера к выводу подключения приспособления, а другой – к корпусу.
4. Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.
5. Если сопротивление отсутствует, значит реле действительно вышло из строя.

Как заменить реле печки ВАЗ-2114 своими руками

Регулятор зажигания, расположенный в ВАЗ-2114 прямо под панелью приборов, невозможно отремонтировать, его можно только заменить. Работа по демонтажу старой детали и установке новой не требует специальных знаний, поэтому следуйте пошаговой инструкции, предложенной специалистами, и вскоре монтаж будет успешно завершен:

1. Выключите батарею из сети, изъяв клемму, подключенную к минусу.
2. При помощи отвертки со шлицевым наконечником выкрутите 4 самореза, находящихся на кожухе рулевой колонки. После этого снять компонент не составит особого труда.
3. Крестовая отвертка позволит выкрутить еще один саморез, удерживающий нижнюю часть корпуса.
4. При отсутствии крепежей снимите защитный корпус с рулевой колодки.
5. Внизу присутствует колодка, где вместе с проводкой расположен жгут, к ним и подведено реле печки ВАЗ-2114.
6. Отключите регулировщик от колодки, аккуратно вытащите и поставьте новую деталь.
7. Соберите конструкцию воедино, вернув крепежи на прежнее место. Проверьте, как теперь работает отопитель, и поступает ли в салон машины прогретый воздух.

2114 — замена вентилятора печки: пошаговая инструкция

Автономный отопитель не зря называют печкой, ведь он предназначен для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне вне зависимости от температуры окружающего воздуха . Неисправность этого устройства может доставить массу неприятностей. И дело не только в комфорте. Печка, помимо своей основной функции обогрева, служит еще и для обдува лобового стекла. А это очень важно, особенно в морозные дни. Без него водителю придется очень тяжело.

В этой статье мы поговорим об одном из основных элементов печи — вентиляторе. Рассмотрим, зачем он нужен, что из себя представляет, по каким причинам выходит из строя и как осуществляется его ремонт или замена.

Конструкция отопителя «четырнадцатого»

Печка ВАЗ-2114 состоит из следующих элементов:

• Пластиковый корпус;
• Радиатор отопителя;
• Вентилятор.

Как видите, список небольшой. Кроме того, при какой-либо неисправности замена печки ВАЗ-2114 в сборе не требуется, так как каждый ее элемент можно заменить отдельно.

Как работает обогреватель

Сам обогреватель не производит тепло. В качестве его носителя используется нагретая охлаждающая жидкость, поступающая в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и начинает проникать внутрь через специальные сопла. Однако естественной циркуляции для прогрева внутреннего пространства автомобиля недостаточно. Подача теплого воздуха под давлением осуществляется как раз вентилятором. Именно благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор автомобиля ВАЗ-2114 представляет собой обычный электродвигатель постоянного тока, работающий от бортовой сети автомобиля. Поток воздуха создается за счет вращения цилиндрической крыльчатки, закрепленной на валу якоря.

Вентилятор управляется специальным переключателем, расположенным на панели управления. Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем больший поток воздуха поступает в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора может производиться как в рамках регламентных работ, так и при обнаружении критических неисправностей. Устройство не относится к списку наиболее часто ломающихся, но проблемы с ним все же случаются. К наиболее «популярным» поломкам относятся:

• Износ подшипников якоря;
• Износ щеток;
• Разрушение щеточного коллектора;
• Обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите разбирать

Обнаружив, что не работает вентилятор ВАЗ-2114, не спешите демонтировать и разбирать отопитель. Сначала проверьте электрическую цепь устройства, а именно: предохранитель

• ;
• Режимы резисторного переключателя;
• Электропроводка.

Если не работает вентилятор ВАЗ-2114, в первую очередь проверьте предохранитель. Он находится в основном сборочном блоке и обозначен на схеме как Ф-7 (30 А). Извлекаем из посадочного гнезда и «прозваниваем» тестером. В случае необходимости — меняем.

Следующим шагом является диагностика коммутационного резистора. При включенном зажигании поверните ручку селектора в положение третьей скорости. Если вентилятор работает — меняем резистор.

Проверка электропроводки заключается в измерении напряжения, подаваемого на устройство. Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и произвести замеры, переключая режимы при включенном зажигании. Напряжение есть — причина в самом моторе, нет — лучше обратиться в автоэлектронику для диагностики проводки.

Износ подшипников

Признаком износа подшипников электродвигателя вентилятора является характерное гудение. На начальном этапе выхода из строя это явление обычно никак не влияет на работу устройства, но со временем обязательно приведет к более серьезной проблеме. Поэтому, заметив, что на ВАЗ-2114 дует вентилятор, поспешите смазать подшипники.

Износ щеток и поломка коллектора

Щетки подводят электрический ток к якорю двигателя. Они сделаны из графита и, естественно, подвержены износу. Если электродвигатель работает в обычном режиме, их может хватить на 50-70 тыс. км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего происходит в результате износа или выдергивания щеток. Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому если будет выявлена ​​подобная проблема, то для ВАЗ-2114 замена вентилятора печки будет неизбежной.

Обрыв или замыкание обмоток

С обмотками дело обстоит еще сложнее. Если неисправность коллектора можно обнаружить визуально, то необходимо измерить сопротивление на разных участках, да и то не факт, что после обнаружения проблемы она будет устранена перемоткой. Оптимальный вариант в этом случае для ВАЗ-2114 – замена вентилятора печки. Кроме того, новое устройство будет не таким дорогим. Электродвигатель с крыльчаткой стоит около 1100 рублей, с кожухом — 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Для того, чтобы отремонтировать или заменить моторчик вентилятора, его необходимо снять. Это можно сделать двумя способами: демонтировав узел отопителя или сняв только мотор.

В первом случае необходимо разобрать пластик салона, слить охлаждающую жидкость, отсоединить радиатор отопления от системы охлаждения и т.д. Такой демонтаж может быть оправдан только в одном случае — при замене печки ВАЗ-2114 нужно. Если ничего не планируете, то вентилятор можно убрать из подкапотного пространства. Процедура следующая:

1. Поднимаем капот, находим кожух вентилятора ВАЗ-2114. Он находится под лобовым стеклом. Вы узнаете его по круглой форме и черному пластику, из которого он сделан.
2. Откручиваем 2 винта и 2 болта, с помощью которых крышка крепится к корпусу печки.
3. Отсоедините разъемы блока питания.
4. Тонкой шлицевой отверткой или ножом откройте защелки половинок крышки. Отсоедините половинки, уберите их в сторону.
5. Разворачиваем вентилятор так, чтобы он мог пройти между боковой стенкой моторного отсека и декоративной решеткой. Извлекаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет затруднений. Особенно, если вы уже разобрали неисправное устройство. Первым делом нужно проверить вентилятор. Для этого положите его на ровную поверхность и подведите к разъему два провода от аккумулятора. Электродвигатель запустился? Затем подключите устройство к «родному» разъему проводов, идущих в моторный отсек из салона. Включите зажигание, а затем переключатель режимов. Убедитесь, что вентилятор работает во всех положениях. Затем установите двигатель на место и закройте его крышкой. Прикрутите крышку к корпусу отопителя. Подсоедините силовые провода. Дополнительно проверьте работу устройства.

Не работает печка (ВАЗ-2114)

Одной из самых частых проблем, с которой зимой сталкивается большинство владельцев отечественных автомобилей, является постоянно ломающаяся печка. Эта проблема не дает покоя владельцам ВАЗов с 70-х годов прошлого века. К сожалению, с того времени штатные обогреватели мало изменились в плане надежности. Но если эта проблема коснулась вас, нужно срочно ее решить.
И сегодня узнаем, почему плохо работает печка на ВАЗ-2114 и как устранить эту проблему.

Что делать, если обогреватель плохо греет или вообще не работает?

Здесь мы рассмотрим основные причины неисправности и пути их решения. Наиболее вероятная причина, по которой не работает печка ВАЗ-2114 – неисправный термостат. Если эта деталь находится в нерабочем состоянии, то система будет постоянно гонять антифриз только по большому кругу, минуя малый. Решением этой проблемы станет установка нового термостата, так как ремонт старого долгий и бессмысленный.

Воздушная пробка как вероятная причина неисправности печки

Воздушная пробка — вторая причина того, что печка не работает. ВАЗ-2114 — машина непредсказуемая, иногда в системе охлаждения может быть загрязнение воздуха. Происходит это примерно так: после работы двигателя, в момент остывания антифриза, верхняя часть радиатора охлаждения заполняется воздухом. Последний перемещается к термостату. Утром оказывается, что после запуска мотора помпа гонит воздух в радиатор отопителя (он представлен на фото ниже).

Многие автолюбители решают эту проблему следующим образом: скидывают патрубок на печку и постепенно доливают тосол по максимуму.

Что делать, если перестала работать печка ВАЗ-2114? Печка и ее кран

Неисправность или плохая работа отопителя салона может быть вызвана краном печки (если он не открывается до конца). Как решить эту проблему? Сначала возьмите кабельный кран. Прогибать его надо со стороны акселератора. Чтобы посмотреть, насколько сильно он натянут, можно пассатижами потянуть его на себя. Если кран не открывается, скорее всего, он окислился. В этом случае мы меняем его полностью.

Забитый радиатор печки тоже может стать причиной неработающего обогревателя. Здесь необходимо вынуть эту деталь и хорошенько продуть пылесосом.

водяной насос

Бывает и так, что насос не в состоянии создать необходимое давление в системе. Это происходит, когда печка не греет на холостых оборотах, а работает только на оборотах. Такие признаки могут свидетельствовать о низком уровне содержания охлаждающей жидкости в системе. Чаще всего автолюбители монтируют дюралюминиевый насос вместо штатного. В последнее время в магазинах появилось много подделок, поэтому будьте очень внимательны при выборе. Для уверенности попросите у продавца сертификат, прилагаемый к данной партии продукции. Кстати, некоторые умельцы дополнительно ставят электронасос от ГАЗели.

Уровень охлаждающей жидкости

Что касается низкого уровня антифриза, то здесь все гораздо проще. Если уровень антифриза не на максимальной отметке (а зимой такого быть не должно), долейте охлаждающую жидкость чуть выше отметки MAX.

Иногда OJ может пахнуть бензином. В этом случае, скорее всего, пробита прокладка головки блока цилиндров. В этом случае его необходимо заменить. Стоит недорого, а сама замена не займет у вас более 10 минут времени. Сама прокладка служит по-разному – от 10 до 40 тысяч километров в зависимости от производителя и эксплуатации автомобиля.

Если не работает отопитель, следует проверить ВАЗ-2114 на предмет засорения салонного фильтра. Удаляется очень просто. Срок службы этого элемента около 10-15 тысяч километров. Если вы не меняли его за этот период, скорее всего, причина кроется в забитом фильтре.

Не работает вентилятор печки — что делать?

Чтобы понять, что вентилятор не включается, можно сделать следующее. Сначала заводим двигатель и включаем отопитель. Если печка перестала шуметь, как это было раньше, значит неисправна эта деталь.

Автоматические выключатели

Чаще всего вентилятор не работает из-за сгоревших предохранителей. На 14 «Ладакх» поставили 30-амперные взрыватели F7. Он прямо за печкой.

Реле зажигания

Если печка периодически «глючит» (включается только при прогретом двигателе), то дело в реле зажигания. Бывает и так, что вентилятор не работает из-за плохого контакта в монтажном блоке. Окислившийся или плохой контакт вместе с предохранителями – очень распространенная проблема в работе отопителя. Здесь нам нужно немного пошевелить жгут проводов, который идет к блоку или проверить качество контактов.

Вентилятор тоже пробивает резистор. Понять это несложно – печка будет включаться только при 3-м положении рычага. В этом случае полностью замените добавочный резистор. Итак, мы выяснили, почему не работает ВАЗ-2114.

создаем условия для проведения операции

Система вентиляции внутреннего пространства Лада 2115 способна организовать циркуляцию воздушных потоков под действием естественного напора воздуха, образующегося при движении с приличной скоростью. Тепловентилятор может искусственно нагнетать в салон воздух, скорость вращения которого ступенчато регулируется блоком управления.

Когда требуется замена вентилятора отопителя

Данный узел должен быть «приговорен» к замене на автомобиле ВАЗ 2114 не только в случае его полной неработоспособности, что является следствием:

• короткого замыкания якоря обмотка на землю или ее обрыв;
износ коллектора
• ;
• подвешивание кистей.

Проверке также подлежит и вполне вероятно, что потребуется дальнейшая утилизация электродвигатель, якорь которого достаточно медленно вращается на любой скорости из-за:

• окисление/загрязнение коллектора;
• межвитковое замыкание обмотки якоря;
• износ подшипников и посадочных мест для подшипников качения.

Для информации. В случае короткого замыкания в обмотке якоря электродвигателя сразу перегорает предохранитель F7, отвечающий одновременно за прикуриватель, освещение бардачка и обогрев заднего стекла.

Мастерская замена вентилятора печки на автомобилях семейства ВАЗ 2114: создаем условия для эксплуатации

Хорошо реализован дизайн системы обогрева, расположенной за приборной панелью. Разработчики учли удобство ремонта кулера: электродвигатель расположен в подкапотном пространстве и легко доступен.

Соединения между электродвигателем и бортовой системой управления расположены в салоне за приборной панелью. Блок отключается по следующей схеме:

• снять правую накладку центральной консоли, открутив три винта;
• отсоединить одноконтактный блок питания электродвигателя;
• открутить «массу» блока, используя головку на 10 и снять клемму со шпильки.

Перед заменой вентилятора печки в подкапотном пространстве ВАЗ 2114 проводятся подготовительные операции в подкапотном пространстве. Опытные владельцы настоятельно рекомендуют для удобства демонтировать два дефлектора возле дворников. Крепятся они саморезами в пяти местах. Дальнейшие действия по следующей схеме:

• снять салонный фильтр;
• открутить четыре самореза крепления крышки электродвигателя в моторном отсеке;
• снимите крышку моторного отсека.

Демонтаж и замена электродвигателя

Электродвигатель крепится к корпусу нагревательного агрегата двумя винтами. Разобрав соединения крестовой отверткой, необходимо отсоединить двигатель и ТЭН и вытянуть через уплотнитель отсоединенные ранее провода. Снять электровентилятор из моторного отсека можно следующим образом:

• слегка приподнять блок;
• вывести переднюю опорную поверхность из зацепления с корпусом отопителя, сдвинув двигатель на себя;
• повернуть двигатель на 90 градусов;
• вытащите конструкцию из отсека.

• повернуть аппарат вокруг оси вращения так, чтобы выходное окно «смотрело» на исполнителя;
• снять поролоновый уплотнитель;
• разъедините половинки корпуса блока, поддев их плоской отверткой в ​​месте соединения;
• вывести левую половину, сдвинув ее к левому краю;
• вытащите правую половину, сдвинув ее сначала влево.

Полная замена только вентилятора печки на возможна после разборки правой половины корпуса агрегата:

• расстегнуть две пружинные защелки, фиксирующие крышку относительно корпуса;
• снять кожух двигателя;
• снимите электродвигатель и крыльчатку в сборе.

Примечания:

• при замене собранного устройства разбирать старый товар не стоит;
• перед разборкой электродвигателя рекомендуется оценить его работоспособность, подключив устройство к аккумулятору;
• запрещается снимать крыльчатку с вала, особенно нового электродвигателя, во избежание дисбаланса;
• все работы следует проводить при отключенном аккумуляторе.

Перед установкой нового блока необходимо очистить впускное отверстие системы отопления. Установка нового изделия осуществляется в обратном порядке. Разместив конструкцию возле сиденья, по контуру, соприкасающемуся с системой отопления, следует приклеить новый поролоновый уплотнитель. По завершению работ в моторном отсеке необходимо подключить блок к бортовому контроллеру и желательно заменить салонный фильтр.

Со временем

Утилизация старого электродвигателя отопителя чаще всего происходит по причине износа коллектора (после 100 000 км пробега) или короткого замыкания обмотки якоря, о чем будет свидетельствовать «молчание» или еле вращающийся вал, а также перегоревший предохранитель F7.

Способ замены неисправного вентилятора печки ВАЗ 2114 упрощается следующим образом:

• отключить прибор от бортовой сети;
• демонтировать дефлекторы и салонный фильтр;
• снимите защитный кожух;
• снять электродвигатель в сборе с корпусом или по частям;
• снять двигатель в сборе с крыльчаткой с корпуса;
• установите новый блок и соберите в обратном порядке.

Подключение бк ваз 2114

Бортовой компьютер — это небольшое электронное устройство, которое считывает и обрабатывает всю информацию со всех узлов и агрегатов автомобиля, после чего выводит все результаты на небольшой жидкокристаллический дисплей. Его также относят к вспомогательным устройствам и часто называют «умным помощником». И это действительно так – это устройство является незаменимым помощником каждого водителя, особенно в дальних поездках. В этой статье мы узнаем, стоит ли устанавливать на ВАЗ 2114.

Функционал

Что касается основных функций, то данное устройство может показывать водителю много полезной информации, среди которых:

• Минимальный, максимальный и средний расход топлива на 100 км.
• Уровень остатка бензина в баке и звуковое оповещение о его недостатке.
• Индикаторы скорости, длины пройденного маршрута.
• Информация о температуре воздуха внутри и снаружи.
• И самая полезная функция это оповещение о текущем состоянии и возможной приостановке работы и так далее. Если штатный бортовой компьютер ВАЗ 2114 обнаружит какую-либо неисправность, он тут же сообщит своему владельцу о существующей проблеме.

Производители

На данный момент существует несколько отечественных производителей, выпускающих электронные устройства для ВАЗ четырнадцатых моделей. Среди них стоит выделить компании «Штат» и «Престиж». Стоит отметить, что эти компании выпускают самые дешевые устройства, имеющие ограниченный набор функций. Поэтому, если вы хотите знать обо всех процессах, происходящих в машине и за ее пределами, приобретайте компьютеры импортного производства. Благодаря таким приборам можно даже узнать точное количество израсходованного топлива при обгоне впереди идущей машины. Состояние и работоспособность всех компонентов — одна из основных функций импортных электронных устройств. Но при этом не стоит забывать о габаритах конструкции, так как не каждая зарубежная модель сможет соответствовать размеру серии. Положительным моментом является и то, что Волжский автомобильный завод заранее позаботился о возможной установке таких электронных помощников и спроектировал специальную пластиковую панель с готовыми клеммами, в которую монтируется бортовой компьютер ВАЗ 2114. Установку электронного помощника можно сравнить с установкой магнитолы — так же быстро и просто. Ознакомить водителя с устройством будет сложнее, ведь из-за множества функций не каждый автовладелец сможет сразу разобраться со всеми его тонкостями.

Вывод

Как видите, бортовой компьютер ВАЗ 2114 — очень полезное устройство, которое в любой момент сообщит вам о поломке узлов, тем самым предотвратив случайные последствия, а также поможет разобраться узнать точную скорость и расход топлива. Это незаменимый помощник в любой поездке. И если вы решили приобрести бортовой компьютер ВАЗ 2114, вы на правильном пути!

Бортовой компьютер ВАЗ 2114 – отличный электронный помощник для многих автомобилистов. Для того, чтобы получить полную информацию о состоянии основных рабочих узлов машины на данный момент, достаточно просто посмотреть на экран компьютера. Стоит ли устанавливать такое устройство и как правильно выбрать модель на ваз 2109а 21099?

Бортовой компьютер на ВАЗ 2114 модель Состояние 115*24 имеет множество функций, позволяющих водителю регулировать рабочее состояние некоторых узлов по своему усмотрению. Но отличительной чертой этого устройства является возможность считывания ошибок с датчиков. Далеко не каждая модель имеет эту функцию, поэтому при выборе бортового компьютера стоит обратить внимание на эту незначительную деталь.

Конечно, это не сильно влияет на работу системы, но возможность получения дополнительной информации с датчиков помогает своевременно находить и устранять поломки. Другая важная деталь, которая обязательно должна быть в маршрутном компьютере – сохранение и сброс настроек системы. Чтобы машина работала максимально эффективно, устройство выбирает специальный режим работы некоторых устройств и компонентов, а затем сохраняет их. При изменении комплектации автомобиля — установке новых деталей или замене топлива на другую марку — придется сбросить настройки. Большинство устройств поддерживают автоматическое обнуление параметров работы. Если вы восстановите предыдущую конфигурацию, компьютер автоматически вернется к старым настройкам. Эта функция помогает водителю сэкономить время, избегая ручной настройки электроники в автомобиле, поэтому желательно, чтобы маршрутный компьютер имел эту опцию.

Выбор модели

Не каждая штатная модель автомобильного компьютера имеет хороший функционал, поэтому водители меняют заводскую версию с моделей 2114 на покупную. Если вы хотите поменять свой компьютер, то будьте готовы потратить немалую сумму. Начальная цена устройств составляет около 10-11 долларов. Такие «дешевые» могут оповещать водителя о работоспособности узлов, показывать температуру внутри системы, даже сохранять настройки, но не умеют различать ошибки. Как правильно выбрать модель для своего ВАЗ 2114?

Если хочется большего функционала, то придется поискать бортовой компьютер на ВАЗ 2114 по цене от 30$. Дорогие модели имеют оптимальный набор функций для информирования водителя. Самые дорогие варианты, почти 80 долларов, обеспечивают расширенную функциональную базу и внедряются в электронную систему автомобиля. Такие устройства способны не только считывать информацию, но и задавать собственные параметры работы электроники.
Стоит учесть, что некоторые устройства несовместимы с ВАЗ 2114 и 2109, а также некоторые другие модели. В качестве начальных вариантов стоит рассмотреть разработки компаний «Стейт» и «Мультитроникс».

Какие настройки важны при эксплуатации

Штатный бортовой компьютер ВАЗ 2114 имеет вполне приличный функционал, но отсутствие оповещения об ошибках в системе датчиков делает его не таким удобным. Так как нужно знать где и что перестало работать, то лучше установить более информативное устройство. Как использовать новую покупку? Ко всем случаям прилагается небольшая инструкция, в которой указаны основные условия установки компьютера, а также его первоначальные настройки. Интерфейс устройства достаточно прост, а управление и настройка бортового компьютера ВАЗ 2114 осуществляется с помощью кнопок. Ничего сложного нет.

Теперь стоит поговорить о функциях, которые следует включить для удобного контроля за рабочим состоянием автомобиля. Они следующие:

• авто скорость;
• количество топлива в баке, его расход, как работает форсунка;
• данные о работе двигателя — опция показывает скорость оборотов, расход бензина, температуру в узле двигателя;
• значение напряжения в электронной сети;
• информация о работе системы охлаждения — обычно показывает температуру охлаждающей жидкости;
• расход воздуха на топливную смесь;
• считывание кодов ошибок и их расшифровка.

Все остальные функции бортового компьютера считаются второстепенными, и их можно включать по желанию. Бортовой компьютер ВАЗ 2114, в инструкции которого есть описание всех настроек, может работать совместно со звуковой и световой сигнализацией. Оповещение о неисправности будет передаваться по выбранному сигналу, так что водитель точно не пропустит ни одной поломки или ошибки. Допустим, неисправна форсунка, значит, нарушена дозировка топлива. Загорится индикатор, подключенный к топливной системе, что будет сигналом к ​​ее проверке.

Монтаж устройства

Установку бортового компьютера на ВАЗ 2114 можно выполнить самостоятельно. Вам понадобится метровая проволока и несколько отверток. Основные действия, которые требуются от пользователя, следующие:

1. Снять крышку с панели приборов. Здесь будет находиться компьютер.
2. Найдите 9-контактную колодку, подключите основной провод ко второму контакту.
3. Второй конец провода протянут под панелью приборов к диагностической колодке.
4. Если блок типа Евро 2, подключить провод к разъему М, если Евро 3 — к розетке 7.
5. Идет подключение дополнительных элементов устройств, если они есть (датчики и т.д.). Как подключить бортовой компьютер на ВАЗ с датчиками подробно описано в инструкции к устройству.
6. Далее ЭБУ монтируется в панель приборов, после чего осуществляется его первоначальная настройка.
7. Подключение бортового компьютера завершено. Установка аналогична для модели 2109.

Заключение

Бортовой компьютер для ВАЗ 2114, а также для модели 2109 и их модификаций станет отличным приобретением. Главное преимущество покупки в том, что вся необходимая информация о состоянии вашего автомобиля будет отображаться на одном дисплее, поэтому вам не придется искать параметры по всему приборному щитку. Кроме того, можно установить несколько дополнительных датчиков и систему сигнализации ошибок для своевременного обнаружения серьезных проблем.

Конечно, приобретение довольно дорогое, но его использование со временем окупится. Регулировка подачи топлива снизит расходы на бензин на 10-15%, а настройка работы электронных элементов системы автомобиля продлит срок их службы.

Прошли те времена, когда слово «компьютер» произносили вслух несколько человек. Сегодня это устройство имеется практически в каждом доме и стало обычным устройством в автомобильной технике. Он стал незаменимым помощником водителей, так как взял на себя функции контроля за работой большинства агрегатов современных автомобилей.

Назначение и основные функции

Российского производства комплектуются таким устройством. Так, например, штатный, стал первенцем в семье автомобилей ВАЗ. Если говорить простым языком, то это автомобильный гид на колесах. Он нужен водителю для того, чтобы знать, что происходит как внутри автомобиля, так и снаружи.

Зачем устанавливается в автомобиль

Бортовой компьютер первых версий выполнял мало функций, это были:

• Контроль за наличием топлива на транспортном средстве и расстоянием, которое можно на нем преодолеть. Это поможет водителю вовремя принять правильное решение о дозаправке или остановке движения;
• Контролирует рабочую температуру охлаждающей жидкости в двигателе и помогает предотвратить его перегрев.

Использование более дорогих версий ЭВМ позволяет проводить диагностику отдельных узлов и агрегатов машины.

Наделены возможностью расшифровки кодов неисправностей, которые выдает контроллер, и это позволяет водителю:

1. Своевременно получать информацию о проблемах, возникших в той или иной системе машины, и правильно на это реагировать. Устранение проблемы в ее «зародыше» избавляет от дорогостоящего ремонта;
2. Получите экономию от эксплуатации автомобиля.

О его особенностях

Бортовые компьютеры ВАЗ 2114 наделены и выполняют следующие основные функции:

1. Отображение информации о том, какие индикаторы имеют мгновенные параметры;
2. Вывод на информационную панель информации текущего характера;
3. Передаются параметры маршрута. Под ними понимают информацию о пробеге, времени в пути и другие данные;
4. Возможность чтения кодов ошибок и диагностики двигателя автомобиля. Это позволяет получать информацию обо всех проблемах силового агрегата без длительных консультаций со «специалистами».

Некоторые модели имеют дополнения к основным функциям, среди которых может быть:

• Информация о сроках проведения очередного технического обслуживания машины;
• Некоторые корректировки основных функций;
• Контроль за периодом страхования;
• Наличие функций органайзера;
• Возможность задать параметры, при которых можно будет включить вентилятор в системе охлаждения.

О принципах функционирования таких систем

Карбюраторные автомобили ВАЗ 2109 оснащались устройствами с функциями роутеров. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала использования устройства совсем другого типа. Большая часть его функциональной деятельности посвящена диагностике и контролю работы практически всех устройств и систем автомобиля.

Работа БК ВАЗ 2114 основана и имеет следующий принцип работы:

1. Прием сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность внесения корректировок в другие системы;
2. Обработка сигналов от систем, не контролируемых контроллером. В случае возникновения аварийных ситуаций на информационном табло отображается соответствующий значок, а также подается звуковой сигнал.

Как пользоваться такими устройствами: краткая инструкция

К устанавливаемым устройствам прилагается инструкция штатного бортового компьютера ВАЗ 2114. Она подробно информирует и инструктирует автовладельцев о том, что необходимо делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для его надлежащего использования необходимо:

• Эти бортовые компьютеры представляют собой очень сложные электронные устройства, наделенные способностью выполнять более 500 различных функциональных обязанностей. Все это требует от водителя тщательного изучения данного устройства. Руководство пользователя помогает в этом. при включенном информационном табло;
• При изучении наибольшее внимание следует уделить значкам и символам аварийных команд.
• имеет кнопки управления работой ВАЗ 2114 БК. Нужно изучить и запомнить правила работы с ними.

При выборе таких устройств к ним не предъявляются особые требования. Выбранная модель должна поддерживать программы 2114. Сегодня она может стоить от 1500 до 4000 рублей. Вы можете найти еще больше этих продуктов в интернет-магазинах.

Нет смысла запоминать все возможные коды ошибок, отображаемые на информационном табло. Их не нужно декламировать наизусть, как в школе. Мы живем в век интернет-технологий, найдите обозначение этих кодов ошибок, распечатайте и возьмите с собой в машину. В случае, когда вы видите символы на информационном табло, вы сможете быстро принять верное решение. Продолжайте движение или вызовите техническую помощь. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев табло сигнализирует достоверную информацию.

Следует реагировать на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжить дальнейшее движение. После устранения необходимо перезагрузить процессор. Ошибки сбрасываются нажатием и удержанием клавиши ежедневного запуска.

Что делать, когда перестает работать БК

Бывает так, что бортовой компьютер не работает. Что советуют делать в этом случае специалисты? Первым делом необходимо определить тип неисправности устройства. Если вообще не подает «признаков жизни», то F3, который установлен в цепи питания процессора ВАЗ 2114. Если его замена не «оживила» его работу, проверьте разъемы подключения.

Нет смысла описывать суть процесса ремонта такого сложного электронного изделия, так как для этого, помимо наличия необходимых приспособлений и инструментов, необходимо еще и образование в области электроники.

2114 — замена вентилятора печки: пошаговая инструкция

Автомобильный обогреватель не зря называют печкой, ведь он предназначен для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне вне зависимости от температуры окружающей среды. Неисправность этого устройства может доставить массу неприятностей. И дело не только в комфорте. Печка помимо своей основной функции – обогрева, служит еще и для обдува лобового стекла. А это очень важно, особенно в морозные дни. Без него водителю придется очень тяжело.

В этой статье мы поговорим об одном из основных элементов печи — вентиляторе. Мы рассмотрим, зачем он нужен, что это такое, по каким причинам выходит из строя и как его ремонтируют или заменяют.

Конструкция отопителя «четырнадцатая»

Печка ВАЗ-2114 состоит из следующих элементов:

• пластиковый корпус;
• Радиатор отопителя;
• вентилятор.

Как видите, список короткий. Кроме того, в случае какой-либо неисправности замена печки ВАЗ-2114 в сборе не потребуется, так как каждый ее элемент можно заменить отдельно.

Принцип работы обогревателя

Сам обогреватель не производит тепло. В качестве его носителя используется нагретый ОЖ, поступающий в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и начинает проникать в салон через специальные сопла. Однако естественной циркуляции недостаточно для прогрева салона автомобиля. Подача теплого воздуха под давлением осуществляется вентилятором. Именно благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор печки ВАЗ-2114 представляет собой обычный электродвигатель постоянного тока с питанием от бортовой сети автомобиля. Поток воздуха создается вращением цилиндрической крыльчатки, закрепленной на валу якоря.

Вентилятор управляется специальным переключателем, расположенным на панели управления. Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, подаваемый в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора печки может производиться как в рамках регламентных работ, так и при обнаружении критических неисправностей. Устройство не относится к списку наиболее часто ломающихся, но проблемы с ним все же случаются. К наиболее «популярным» поломкам относятся:

• износ подшипников якоря;
• износ щеток;
• разрушение щеточного коллектора;
• Обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите разбирать

Обнаружив, что не работает вентилятор печки ВАЗ-2114, не спешите демонтировать и разбирать отопитель. Для начала необходимо проверить электрическую цепь устройства, а именно: предохранитель

• ;
• Резистор переключателя режимов;
• проводка.

Если не работает вентилятор печки ВАЗ-2114, в первую очередь проверяем предохранитель. Он расположен в магистрали и обозначен на схеме как F-7 (30 А). Снимаем с посадочного гнезда и «прозваниваем» тестером. При необходимости меняйте.

Следующим шагом является диагностика коммутационного резистора. При включенном зажигании поверните ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор работает, замените резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство. Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и произвести замеры, переключая режимы при включенном зажигании. Напряжение есть — причина в самом электродвигателе, нет — лучше обратиться к автоэлектрику для диагностики проводки.

Износ подшипников

Характерный гул является признаком износа подшипников двигателя вентилятора. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем обязательно выльется в более серьезную проблему. Поэтому, заметив, что гудит вентилятор печки ВАЗ-2114, поспешите смазать подшипники.

Износ щеток и разрушение коллектора

Щетки подают на них электрический ток. Они сделаны из графита и, естественно, подвержены износу. Если электродвигатель работает нормально, их может хватить на 50-70 тысяч километров. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего происходит в результате износа или перекоса щеток. Восстановление этого элемента достаточно проблематично даже для специалиста, поэтому если будет обнаружена подобная проблема, то для ВАЗ-2114 замена вентилятора печки станет неизбежной.

Обрыв или короткое замыкание обмоток

С обмотками дело обстоит еще сложнее. Если неисправность коллектора удастся обнаружить визуально, то здесь придется измерять сопротивление на разных участках, да и то не факт, что после обнаружения проблемы ее удастся устранить перемоткой. Оптимальный вариант в этом случае для ВАЗ-2114 — замена вентилятора печки. Кроме того, новое устройство будет стоить не так дорого. Электродвигатель с крыльчаткой стоит около 1100 рублей, с кожухом – 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Для того, чтобы отремонтировать или заменить моторчик вентилятора, его потребуется снять. Это можно сделать двумя способами: демонтировав узел отопителя или сняв только мотор.

В первом случае придется разобрать пластик салона, слить хладагент, отсоединить радиатор отопления от системы охлаждения и т.д. Такой демонтаж может быть оправдан только в одном случае — при необходимости замены ВАЗ- печка ваз 2114 в сборе. Если ничего подобного не планируете, вентилятор можно убрать сбоку моторного отсека. Процедура следующая:

1. Поднимаем капот, находим кожух вентилятора печки ВАЗ-2114. Он находится под лобовым стеклом. Вы узнаете его по округлой форме и черному пластику, из которого он сделан.
2. Откручиваем 2 винта и 2 болта, которыми кожух крепится к корпусу печки.
3. Отсоедините разъемы проводов питания.
4. Тонким ножом или ножом откройте защелки половинок кожуха. Разбираем половинки, убираем их в сторону.
5. Поворачиваем вентилятор так, чтобы он мог пройти между бортиком моторного отсека и декоративной решеткой. Снимаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет затруднений. Особенно, если вы уже разобрали неисправное устройство. Первым делом нужно проверить вентилятор. Для этого положите его на ровную поверхность и подведите к разъему два провода от аккумулятора. Электродвигатель запустился? Затем подключите устройство к «родному» разъему проводов, идущих в моторный отсек из салона. Включите зажигание, а затем переключатель режимов. Проверьте, работает ли вентилятор во всех положениях. После этого установите электродвигатель на место и закройте кожух. Прикрутите кожух к корпусу отопителя. Подсоедините силовые провода. Дополнительно проверьте работу устройства.

Gdje je ventilator peći vaz 2114.

Topao interijer je ключ хороший и удобный путь автомобиля. Neradna peć može ne samo da izazove nelagodu, već i da postane аргумент против daljeg kretanja automobilom uopšte. Jedno je kad ste došli u garažu, primijetili neispravni grijač i odbili se dalje kretati automobilom za vrijeme kvara, ali ako vas je taj kvar zatekao na cesti, daleko je do najbliže službe i nije moguće voziti, jskoakloster voziti s neradjebrjest voziti, jskorystanim voziti s neradvoziti precriveno mrazom и dalje kretanje postaje opasno. Tada ostaje или prevesti car pomoću šlep službe, ili ga pokušati popraviti sami.

Dijagnostika

Первоначальный запрос je prepoznati uzrok kvara i procijeniti vlastite sposobnosti u određenoj situaciji.

Počnimo od jednostavnog i prijeđimo na složenije:

1. (F-7 s naponom od 30 A), koji je odgovoran ne samo za sistem grijanja, već i za rad: upaljač za cigarete, grijana ogledala, osvjetljenje pretinca za rukavice, Перач Фарова. Stoga, kada ovaj osigurač pregori, svi gore navedeni uređaji odbijaju raditi. Ako uspije, idemo dalje duž lanca.
2. Соединение с контактом автомобиля и редом регулятора давления в салоне у пола 1, 2, 3. Ако вентилятор не Radini U Jednom od Ovih Položaja, idemo Dalje.
   • Ako elektromotor ne pokazuje znakove ivota na prvom i Drugommom položaju prekidača za brzinu, ali je u trećem položaju počeo raditi (вентилятор Sepaja prvom irum le nale nal nale nale nale nale nale nale nale nale nal nale nal nale nal nale ratro nalo nalor самый прекидачу.
3. Ako se motor grijača uključi nakon što se motor automobila zagrije, tada je проблема neispravan relej paljenja. To se rješava zamjenom releja.
4. Ako električni motor grijača odbije raditi u bilo kojem načinu rada, ostaje jedan kvar — to je sam motor peći.

Za konačnu presudu, primijenimo «+» izravno na motor uklanjanjem pozitivne žice s motora. Ako motor nije zaživio, posljednja stvar koju treba pokušati je pokušati očistiti mjesto ispod nosača mase na elektromotoru. Често се ово мьесто оксидира, а контакт слаби.

Како склонить вентилятор печи на ВАЗ-2114

Если нет или не наведеног их дониело успех, тада чем наклонить электродвигатель печи, для требования одвижач и мали сет ключева.

1. Odspojite stezaljke s baterije.
2. У кабины испод инструмента табла постое положительное и отрицательное приключение, они мораю бити одспожени.
3. Далье, prelazimo u моторный простор ВАЗ-2114, poklopac kućišta ventilatora može se ukloniti nakon odvrtanja četiri pričvrsna vijka.
4. Наконе отвараная крышка, требуйте одврнути два вийка койи причвршчую вентилятора.
5. Zatim odvrnemo vijke koji pričvršćuju rešetke za usis zraka na kućište ispred vjetrobranskog stakla. Mi их uklanjamo.
6. Dalje, uklanjamo, jer su svi njegovi nosači već demotirani. Вентилятор се ставля на куку койя се налази на кучишту — gurnite ga prema sebi i podignite.
7. Nakon uklanjanja kućišta ventilatora sa kuke, potrebno ga je okrenuti za 90 stepeni da biste ga uklonili iz kućišta или rastavite kućište grijača radi lakšeg uklanjanja.
8. Odspojite motor radnog kola s kućišta.
9. Укланямо радно коло с мотора.
10. Postoji nekoliko daljnjih opcija: ili za novu, ili pokušavamo vratiti staru (ako je je poželjno, na primjer, zamjena četki. Ako je namotaj slomljen ili Problemi s armaturom, to je bolje zamijeniti cijeli motor).
11. Zatim sakupljamo sve obrnutim redoslijedom, uklanjajuci sav otpad iz osovine grijača.

Nakon obavljenog posla uživamo u šuškanju motora grijača, toplini i udobnosti našeg automobila. Ovi jednostavni savjeti pomoći će vam da uštedite novac i nastavite planirano putovanje.

Разводы због койих вентилятор печи ВАЗ 2114 не ради могут бити различите везе сустава — од осигурача до квара самог мотора. Покушаймо схватити како исправно препознати слабу карику.

44 — двигатель вентилятора
45 — додатни отпорник
46 — сбор

Прво морате бити сигурни да се стварно нече уключи. Pokrećemo motor i prebacujemo grijač s prve brzine na otheru i treću. Ako se ništa ne promijeni, ne čuje se buka i ne pushe zrak, negdje postoji kvar. Ako se вентилятор okreće isključivo trećom brzinom, razlog je u dodatnom otporu ili je kriv prekidač brzine protoka zraka.

Uzroci rada motora peći ne rade

1. Osigurač.
Pregorjeli osigurač jedan je od najčešćih, ali istovremeno podmuklih razloga. Zamjena osigurača je jednostavna. Али может поново izgorjeti. Budući da je, najvjerovatnije, u električni krug postoji kratki spoj. Štovise, да osigurač nije радио, došlo bi do požara. Možete pokušati promijeniti osigurač na nazivnu. U ovom je automobilu dizajniran za struju od 30A. Паралельно, наоружани мультиметром, почните проблемы тражити.

2. Контакт.
Uobičajeni razlog kada двигатель Peći ВАЗ 2114 не радий je оксидирани контакт у монтажном блоке. Потребно йе склонити блок из блока, визуально преследуй контакт. Очистите его от потребления и лечения полезными антиоксидантными средствами.

3. Relej paljenja.
Можете помислить: каквэ везе има паленье стэдняка? У ствари, догоди се. Na primjer, štednjak на ВАЗ 2114 se не uključuje док себе automobil potpuno не zagrije. Relej se nalazi u središnjoj konzoli, ispod controlne ploče.

4. Неисправен прекидача.
Ova neispravnost pmoci će odrediti kontrolno svjetlo (bilo koje 12V svjetlo s dvije žice, «controlira» na jednostavan način). Da biste testirali prekidač, morate ukloniti središnju konzolu nadzorne ploče.
Nakon uključivanja kontakta, potrebno je negativnu žicu sijalice zatvoriti za tijelo, a otheru žicu za izlaze na dodatni otpor (sive, bijele, crvene žice na slici).
Лампица гори — прекидача ради. Ако не svijetli, spojite ga na žicu na prekidaču položaja (plavo-žuta žica na slici). Može se sumnjati на prekid strujnog kruga ili pregorjeli osigurač ako lampica ne svijetli.

5. Мотор вентилятора.
Вентилятор печи ВАЗ 2114 может не райти због неисправности самог мотора. У овой ситуации помощь će samo zamjena ventilatora peći ВАЗ 2114 новим. Али разлог может бити у контакта масе вентилятора (испод navrtke koja učvršćuje grijač) или у заглавленим четкама мотора. Na sve se to može sumnjati pod uvjetom da prekidač radi, da je napon uključen i da motor ne radi.

6. Отпорник грияча.
Ako se вентилятор исключительный при максимальной нагрузке, тада je (pod uvjetom da je prekidač u dobrom stanju) kriv dodatni otpor grijača. Треба га zamijeniti.
Nalazi se iznad papučice gasa i mijenja se bez Problema.

Ако вентилятор печи не радиатор у вашего автомобиля ВАЗ 2114, не очаявайте. Usporedbom činjenica и минимальным provjerama лако может уклонити узрок проблема.

Удобность у современного автомобиля требует би бити тиха. Односно, svi uređaji i uređaji koji moraju raditi u tišini moraju biti tiho, jer u suprotnom, kao rezultat pjevanja refrena iz klima uređaja, grijača, brisača i motora perača, zvučni pozadina se moždapojnaza nepokaze Jedan od solista ove simfonije možda je ljubitelj štednjaka, pa ćemo razmotriti neke metode suočavanja s njom.

Ventilator peći cijena VAZ 2114

Grijači VAZ automobila s prednjim pogonom porodice Samara raspoređeni su na isti način, a VAZ 2114 ćemo smatrati suštinskom pojavom razvoja grijanja peći unutrašnjosti automobila iz Togliattija krajem 20. stoljeća. Jednostavna i prilično pouzdana Samar peć grije se bolje nego što biste od nje mogli očekivati. A popravak i održavanje peći nije skupo. Jedino što se ne može izmjeriti novcem je ergonomija održavanja, rastavljanja and zamjene ventilatora peći на ВАЗ 2114. Вентилятор себе продается у комплекта с электрическим мотором и кучиштем. A ovo je Idealna zamjenska opcija, iako cijena čvora tiho puže i do tisuću. Вентилятор из Лузара кошта око 900 rubalja i to nije najviše najbolji proizvođač fanovi u svijetu.

Я могу ćete promijeniti sklop, jer su osovina motora i sam вентилятор турбины uravnoteženi i centrirani u uvjetima tvornice. Tu se krije glavna razlika između dobrog navijača i Luzarovskog. Ako radno kolo nije centrirano, bit će više buke nego topline. Уз то, не ствара само буку од стальных вибраций. Čaure motora lete od vibracija, pa ako uopće ne lete, onda služe mnogo manje nego na centriranoj jedinici. Prema tome, na svima je da odluče — tutnjava, brušenje, cviljenje je skuplje i velika je vjerojatnost da ostanete bez zagrijavanja u minuti ili potrošite 1. 000 rubalja na uobicajeni вентилятор.

Схема срабатывания, отключения и реле вентилятора

Промышленная вентиляция по принципу ния, али морат четегног егно сетити войны Specifikacije Na stranicu smo поставили вентилятор и njegovu shemu povezivanja, ako nekako pomaže u demotaži. За svaki slučaj, ako neko ne može pronaći originalni fantada, tada motor mora razvijati najmanje 4200 o/min uz trenutnu potrošnju не veću od 14 ampera.

Звиждук и завиянье могу бити различать у различатим режимы рада мотора. То есть зато двойная везе претпоставка присуство отпорника отпора од 0,23 и 0,65 Ом. Jedna ograničava struju za malu brzinu, a other služi za postizanje othere brzine. Али ово je teorija.

Gdje se nalazi i kako ukloniti вентилятор печи

Практический выезд на демонтаж грияча ВАЗ 2114 započjavljavjegovjegovinju određiđivan Ako prijeđete na zvuk, onda se grijač zajedno s ventilatorom može naći ispod vjetrobranskog stakla u prostoru ispod haube. Općenito, biljka kaže da je moguće demotirati motor bez uklanjanja grijača. Za ovo je razvijena sljedeća tehnika koju rado podijeliti:

Daljnje popravke i demontažu treba provoditi samo ako ne postoji način da se nađe novi motor sklopljen s ventilatorom, i to samo ako nitko neće ukloniti turbinu iz osovine, u suprotnom, cijela jedinica će morati biti bačena , jer se tvorničko poravnanje neće postići ni pod kojim uvjetima. Проверено.

Zaustavi smeće

U nekim slucajevima moguće je pregovarati s motorom podmazivanjem chaura grafitnom mašću. Ne postoji garancija da će se smiriti, ali možete pokušati. Свежедно га баки. Buka ventilatora, škripa i cviljenje mogu se pripisati ne samo samom motoru. Često dolazi do banalnog začepljenja zračnog kanala i ulaska smeća u fan. Podlost situacije leži u činjenici da je to gotovo nemoguće provjeriti bez demotaže ventilatora.

А šta zelite, morate se boriti za vrućinu u automobilu. A ako je i ova toplina tiha, to nema cijenu. Али без обзора на то, больше je pokušati spriječiti da smeće uđe u zračni kanal, a tada će VAZ 2114 oduševiti svog vlasnika toplom i mirnom unutrašnjosti. Сретно на пути!

Štednjak je neophodan element utility u bilo kojem automobilu, posebno kada vozite u zimskoy sezoni.

Ovaj članak će detaljno objasniti mogući razlozi njegove kvarove i nijanse popravljanja grijača vlastitim rukama. Naučit ćete kako sami promijeniti motor peći, вентилятор и osigurač, bez trošenja novca на specijalističke usluge na servisu.

Načelo rada peći VAZ 2114

Характеристики дизайна и принцип rada jedinice za grijanje su identični. Када печь включается из автомобиля, система доставки антифриз на радиатор (чия температура након загрязняется износи приближенно 90 степеней). Dalje, uključen je вентилятор koji može raditi u jednom od tri brzina.

Вентилятор stvara usmjereni protok zraka koji circulira izvana sistem grijanja u unutrašnjost automobila. Помочу контрольных закладок возач може одабрати едну од три зоны гриянья — ноге, ветробранско стакло или неутрашньост автомобиля.

• Štednjak ne radi u režimima 1 и 2 brzine

Ако се вентилятор uključuje samo pri maximalnoj brzini (upupno ih ima 3), tada morate promijeniti otpor grijača. Дизайн характеристик системы grijanja su takve da se pri režimima 1 и 2 brzine вентилятора napaja preko dodatnog otpornika, au režimu 3 — сразу из батареи.

• Проблемы с двигателем вентилятора и

Ако вентилятор не ради, али су све гору наведени проблемы наклона, остай едан разлог — неисправни мотор печи ВАЗ 2114. Може или прегоржети или имати лош контакт с напаянжем услаед изласка масе, а четке сепедо вентилятора.

Morat ćete promijeniti motor grijača na novi, jer ako se počne «isticati», to će se u budućnosti ponoviti mnogo puta.

Zamjena motora za grijanje (ventilatora)

Kada se utvrdi razlog zašto ventilator peći ne radi, potrebno je započeti njegovo uklanjanje. Представлено на tržištu доста любители у различных cjenovnim категории: od jeftinih kineskih modela, čiji su kvalitet i vijek trajanja u pitanju, do pouzdanih i izdržljivih opcija, čiji je trošak mnogo veći.

Kao što pokazuju i pregledi vlasnika etrnaestog VAZ-a, Luzarovi obožavatelji najbolja su opcija u smislu vrijednosti za novac. Trenutni trošak koji danas iznosi oko 1200 рубаля.

Uklanjanje ventilatora peći na VAZ 2114 prilično je ednostavno — nalazi se u posebnom spremniku koji se nalazi ispred vjetrobranskog stakla u odjeljku poklopca motora. Od alata trebamo samo odvijač i set ključeva. Разсмотрите алгоритм замены кожуха вентилятора двигателя ВАЗ 2114:

1. Прием пищи, возможность использования отрицательного источника питания;
2. U četrnaestoj kabini, ispod armaturne ploče, nalazi se Pozitivni kabel za napajanje motora, mora se odspojiti;
3. Krećemo ispod haube četrnaestog. Poklopac kućišta ventilatora pričvršćen je s dva vijka, moraju se odviti;
4. Uklanjamo «masu» motora, za to trebate odvrnuti maticu koja ga odozdo učvršćuje na kućište grijača;
5. Осуществите блокировку и одврните две вийка кожи учвршчую вентилятора;
6. Zatim odvrnite vijke koji pričvršćuju rešetke za usis zraka za kućište ispred vjetrobranskog stakla. Mi их uklanjamo;
7. Сада может наклонить двигатель печи на ВАЗ 2114, jer su svi njegovi nosači demotirani. Вентилятор се ставля на куку коя се налази на кучишту — гурните га према себи и подигните;
8. Nakon uklanjanja motora s kuke, morat ćete ga okrenuti za 90 stupnjeva tako da neometano izlazi iz kućišta i ukloniti ga.

Замена мотора машины на ВАЗ 2114 vrši se na isti način obrnutim redoslijedom. Kao što vidite, ovdje nema ništa komplicirano i to je to. Радови на обнови може се обавити без проблем код куче. Уживайте у вожни!

Mnogi vozači suočeni su s činjenicom da je ventilator peći prestao raditi на ВАЗ-2114. Razloga za ovaj učinak je mnogo i oni se mogu pojaviti u bilo kojem trenutku. Dakle, у овом чем članku razmotriti razloge zbog kojih вентилятор grijača možda neće raditi, као и методе uklanjanja.

Видео по установке описательной посылки для решения проблемы и поправки в ситуации када вентилятора печи не радио:

Могучи узлы квадровентилятора печи на ВАЗ-2114

Вентилятор grijača ugrađen u vozilo

Prije uklanjanja kvara koji je nastao, potrebno je utvrditi uzroke pojave.

Према искусству многих автомобилистов, najčešći razlozi su:

• Pregorio osigurač.
• Neuspjeh kontakt grupe.
• Квар реле.
• Отпорник.
• Prebaci.
• Izgarao двигатель вентилятора.

Сад кад су razmotreni uzroci, может prijeći izravno на методе uklanjanja.

Метод устранения

Много возачи от вентилятора грияча повезан само са осигурачем или изгараньем мотора койи га окрече, али до далеко нье случай. Razmotrimo sve moguće razloge detaljnije.

Pregorio Osigurač

Montažni Blok Osigurača na mjestu na kojem je ugrađena osigurač vendilatora grijača

NajčheushišišairiaiReHriGTRIGTRIGTRIGTRIGTRIGTRIGTRIGTRIGTRAIGTRIGTRIGTRIGTRIGTRIGTRIGTRIGTRIGTRIGRAIGTRIGRAIGRAIGTRAIGREHRAIGRAIGTRAIGRAIGRAIGTRAIGRAIGHA

.

Dakle, u slučaju ventilatora, prvi korak je pogledati integritet osigurača. Ако изгори, тада се мора замиженити новим. Ako ovo ne pomogne, uzrok morate potražiti negdje otherdje.

Устройство искусственной вентиляции легких обозначено стрелкой на диаграмме

Осигурач может быть введен в монтажный блок на основании F7 .

Будучи вентилятора защитной энергии, нативная струя 20А , стога, осигурач мора бити поставлен барем на овадж индикатор.

Kvar kontaktne grupe

Other razlog koji je prilično čest u automobilima je oksidacija kontaktne grupe. Да бисте уклонили овадж квар, морате oчистити контактне везе или их еднеставно премьестити.

Будучи да се монтажный блок налази испод хаубе и у нега може учи воды, потребно га е заштитити од влаге. Možete to učiniti na tako jednostavan način.

Često se događalo da je bilo potrebno mijenjati same veze i konektore, jer su oni otkazali, a zbog korozije potpuno uništili.

Квар реле

Кутия реле возила

Квар реле производит краткосрочное подключение вентилятора печи.

Ponekad se, kao što pokazuje praksa, možda neće ukljuchiti prvi put или samo kada se jedinica napaja. Metoda uklanjanja je prilično jednostavna — zamjena releja … Možete ga pronaći ispod kontrolne table automobila.

Отпорник

Процесс демонтажа отпорника грияча

Неисправность отпорника появление се када печь ради само у крайний десном.

У овом случае, напаянье се нече испоручати, век само у правом положаю, напайа се прямо, заобилазеци све остастале элементе. Zbog toga je za uklanjanje kvara potrebno zamijeniti dio koji nije u redu.

Prebaci

Prekidač grijača

Prilično uobicajenim kvarom smatra se kvar prekidača ili samo kvar kontaktnih veza.

Naravno, nije preporučljivo izvoditi popravke, jer nepravilno obnavljanje elementa, posebno u električnom dijelu, može dovesti do toga da će se ostatak slomiti. Dakle, proizvođač, koji vozači sa iskustvom samostalne popravke preporučuju zamjenu upravljačke jedinice grijača u potpunosti sastavljenu.

Izgarao je motor ventilatora

Положение вентилятора peći ispod haube

Izgaranje motora je najneugodniji razlog koji se može dogoditi samo u ovoj situaciji.

Dakle, morat ćete u potpunosti zamijeniti zamijeniti fan peći, što će povući skupe dijelove zajedno s njim. Neki automobilisti, у овом случае, tijekom demotaže traže rabljene motore koji su mnogo jeftiniji.

Лиево — Изгорень Мотор, Десно — Нови

Naravno, nije poznato koliko će trajati takvi rezervni dijelovi, pa je bolje ne štedjeti i kupiti novi.

налази

Разводы неактивног вентилятора грияча ВАЗ-2114 прилично су одноставни и чак се и почетник возач може носити с нижним укланяем. Naravno, u 50% slucajeva sve su greške povezane s osiguračem ćija će zamjena normalizirati rad. Али, ако су razlozi dovoljno složeni, a automobilski entuzijast nije u stanju sam se nositi s njima, trebate kontaktirati autoservis, gdje će sve biti popravljeno jeftino i kvalitetno.
