Полноценный ответ на вопрос, вынесенный в заголовок данной статьи, несомненно, лежит в плоскости отчетливого и ясного понимания функционального назначения данного агрегата и его роли в функционирования автомобиля в целом, и силовой установки в частности. Основной целью работы прибора, называемого стартером, является раскручивание коленчатого вала силового агрегата до частоты вращения, обеспечивающей его (двигателя) устойчивый пуск. Наиболее распространенная классификация стартеров (по принципу действия) различает агрегаты инерционного типа, комбинированные и прямо действующие.

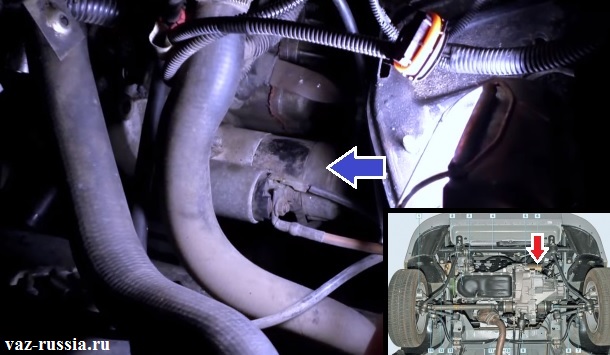

Где находится стартер
Однако первым вопросом, возникающим у автолюбителя, озадаченного неадекватным поведением силового агрегата своего автомобиля и не обремененного достаточным практическим опытом диагностики проблем, возникающих в процессе его эксплуатации, становится этот: «Где находится стартер?».
Простой и доступный ответ звучит примерно так: «В моторном отсеке под двигателем со стороны водителя».
В силу того, что стартер – агрегат не только сложный (в техническом плане), но и функционирует достаточно интенсивно, его выход из строя не относится к редко встречающимся эксплуатационным проблемам. В этом случае выхода лишь два: ремонт или замена стартера. Причем в любом случае его приходится демонтировать с автомобиля, что повергает в шок неопытного автовладельца.
Перед проведением демонтажных работ обеспечьте необходимый доступ к стартеру, выполнив следующие мероприятия:
- Снимите защиту силового агрегата, в том числе и пластиковую.
- Демонтируйте накладку на глушитель, расположенную в месте поворота трубы, идущей от силового агрегата, назад.
- Демонтируйте кожух фильтра (воздушного).
В целях обеспечения максимальной практической ценности нашей информации, следующие мероприятия мы привяжем к автомобилю «ВАЗ 2105» — одной из наиболее распространенных моделей тольяттинской «классики».
Внимание! «Классические» модели ВАЗ оснащаются стартерами, устройство, принцип действия, место установки и обслуживание, которых практически идентичны, что делает работы по их демонтажу с автомобиля чрезвычайно похожими.
Замена стартера
Итак, замена стартера. Подготовьте стандартный комплект инструмента и отсоедините клемму «-» от вывода АКБ.
Внимание! На моделях, оснащенных силовыми агрегатами инжекторного типа, придется дополнительно демонтировать щиток грязезащиты.
Далее непосредственно снимаем стартер:
- Посредством гаечного ключа на «10» отворачиваем нижний болт фиксации щитка тепловой защиты.
- Далее берем ключ на «13» и отворачиваем гайки, фиксирующие щиток, и демонтируем последний.
- Этим же ключом выкручиваем болты крепления стартера и сдвигаем его вперед по отношению к силовому агрегату.
- Размыкаем клеммную колодку с выводом тягового реле.
- Стартер вынимается из моторного отсека и подвергается ремонту либо замене.
- Установка нового агрегата производится в порядке, обратном приведенному выше.
Как и любой технический процесс, ремонтно-восстановительные работы по демонтажу (монтажу) стартера имеет определенные нюансы, неизвестные новичку. Например, во избежание последующих проблем в функционировании стартера проконтролируйте надежность крепления питающего провода, идущего к реле. Переменный контакт, иногда возникающий при ослаблении фиксации, способен надолго обеспечить вас поисковыми мероприятиями по выявлению источника проблемы.
Видео — Как поменять стартер на ВАЗ 2109 своими руками
В заключение приведем несколько практических советов по разборке стартера, поскольку именно эту цель преследует подавляющее большинство автолюбителей, ищущих ответ на вопрос: «Как снять стартер?»:
- Демонтировав щетки, в обязательном порядке проверьте их техническое состояние. Наиболее уязвимым местом данного элемента конструкции стартера является изоляция свободных выводов обмотки.
- Следующим конструктивным элементом стартера, требующим, по мнению специалистов пристального внимания, является коллектор. Его незначительный нагрев, можно устранить зачисткой пластин при помощи мелкозернистой шлифовальной шкурки. Сильный нагрев ясно укажет вам на необходимость замены якоря.
Наиболее уязвимым местом данного элемента конструкции стартера является изоляция свободных выводов обмотки.Похожие материалы
Ремонт стартера ВАЗ
Нарушения (сбои) работоспособности стартера нового автомобиля – вещь достаточно…
Как заменить стартер на Ford Focus Titanium
Удаление стартера на Ford Focus осложняется, во-первых, тем, что к нему трудно…
Реле стартера ВАЗ 2110
Бендикс стартера
Стартер, являющийся, по сути, электрическим двигателем повышенной мощности, — достаточн
Удаление стартера на Ford Focus
Стартер двигателя на автомобиле Ford Focus является одним из ключевых компонентов для.
..
Редукторный стартер
Как снять стартер своими руками: пошаговая инструкция
Для проведения полноценной диагностики и ремонта стартера потребуется его демонтаж, выполнить такие работы по месту не удастся. В разных машинах схема крепления этого устройства отличается, но зная особенности компоновки моторного отсека своего автомобиля вы вполне сможете снять стартер своими руками буквально за 30-40 минут. Стоит отметить, что решение этой задачи имеет свои нюансы и сложности.
У большинства машин штатное место расположение стартера — картер сцепления с наружной стороны двигателя. Обычно крепится на 2-3 болтах или шпильках, дополнительно потребуется открутить и подсоединенные управляющие и силовые провода. Главная проблема связана с высокой плотностью оборудования в моторном отсеке. По этой причине сложно даже подлезть к крепежным элементам, особенно если из инструмента имеется только набор обычных рожковых ключей.
Чтобы снять стартер самому, потребуется набор головок 10-16 в зависимости от машины, удлинители, карданные переходники, трещотка, плоская и крестообразная отвертки.
Для обеспечения доступа к крепежу также придется выполнить ряд дополнительных арматурных работ, то есть снять отдельные устройства в моторном отсеке.Отметим, что для некоторых авто демонтаж стартера возможен только при наличии смотровой ямы или подъемника, так как со стороны капота добраться к стартеру не выйдет. Если поломка случилась в дороге, тогда придется поддомкрачивать и устанавливать на надежные опоры.
Демонтаж стартера со стороны подкапотного пространства
Содержание
- Демонтаж стартера со стороны подкапотного пространства
- Как снять стартер снизу
Для старой отечественной классики, ВАЗов 8-15 моделей, некоторых иномарок вполне подходит вариант со снятием стартера сверху. Это существенно упрощает самостоятельную замену в пути или в неприспособленных для ремонта гаражах. У разных автомобилей может отличаться перечень оборудования, которое потребуется снять, но общая схема работ и принцип демонтажа сходны.

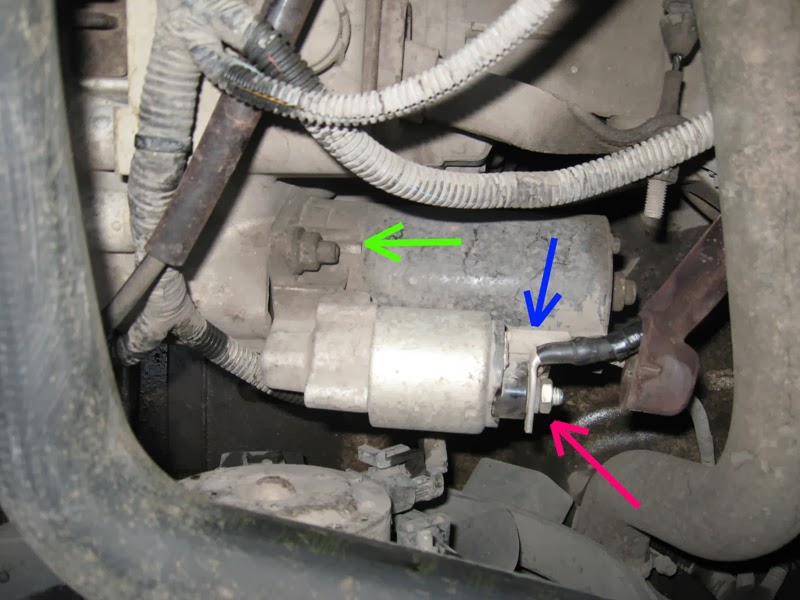

Чтобы получить наглядное представление об этапах демонтажа без разборки и снятия защиты картера, рассмотрим процесс на примере стартера ВАЗ 2115 с поэтапными фото:
- Как и любые другие работы по электрооборудованию начинать необходимо с полного обесточивания бортовой сети автомобиля, для чего с аккумуляторной батареи отсоединяется минусовой провод.
- Чтобы открыть доступ к крепежным шпилькам или болтам необходимо снять воздушный фильтр. Для этого откручивают 2 крепежных болта, ослабляют хомут воздуховода, отключают разъем ДМРВ, снимают резиновый крепеж. После отсоединения воздуховода фильтр довольно легко убирается, открывая крепеж стартера.
- Отсоединяют стартер от бортовой электросети, откручивая клемму с силовым проводом и управляющий проводник, подключенный к втягивающему реле.
- Обычно стартер крепится на 3 шпильках, одна из которых находится внизу. Именно к ней добраться будет сложнее всего. Верхние гайки скручивают, применяя трещотку с удлинителем и головкой соответствующего размера или торцовым ключом. К нижнему крепежу проще добраться, используя карданные переходники.
Стартер тянут на себя, снимая со шпилек. Чтобы извлечь его полностью, потребуется покрутить, выбирая положение, в котором он проходит, не задевая другое оборудование.
Как снять стартер снизу
К сожалению, в большинстве случаев снять стартер без демонтажа защиты картера не выйдет.
- После подъема машины снимают защиту картера, для чего потребуется открутить 13 болтов.
- Чтобы освободить доступ к стартеру потребуется снять цилиндр гидропривода сцепления. Отсоединять его от системы не требуется, вполне достаточно отвести в сторону и подвесить на крючке из проволоки.
- Далее потребуется отключить стартер от бортовой сети электропитания. Для этого откручивают гайку на клемме, а также отсоединяют колодку с управляющим проводником на втягивающее реле.
- Для того чтобы отсоединить стартер необходимо дополнительно снять кронштейн крепления гидроцилиндра, открутив 3 болта.
- После этого, выведя стартер из зацепления, потянув на себя, подбирают положение, при котором он без проблем может быть извлечен.
По такой схеме стартер снимают на большинстве автомобилей. Отметим, что даже для тех машин, у которых демонтаж возможен со стороны подкапотного пространства, более простым будет вариант с установкой на яму и выполнением работ как сверху, так и с нижней части. Учитывая сложности, связанные с ограниченным доступом, снимать стартер без демонтажа защиты картера рекомендуется только в крайнем случае, например, при ремонте в дороге.
Для большинства иномарок применяют именно такой способ выполнения работ. И если для бюджетных китайцев еще можно допустить снятие стартера сверху, то для иномарок среднего и дорогого ценового сегмента такие эксперименты недопустимы. Поэтому, лучшим решением будет выполнение работ в соответствии с рекомендациями производителя, отображенными в инструкции по эксплуатации и техническому обслуживанию. А если ее нет под рукой, тогда стоит доверить выполнение работ квалифицированному автослесарю.
Где находится стартер в автомобиле? [3 простых шага]
По прошествии некоторого времени ремонт двигателя автомобиля и других компонентов неизбежен.
Одной из самых распространенных проблем, с которыми вы можете столкнуться, являются проблемы со стартером.
Если у вас неисправный стартер и вы хотите заменить его новым, необходимо знать его местонахождение. Так где находится стартер в машине?
Вам может быть интересно узнать, где находится весь стартер. Без проблем!
В этой статье мы подробно обсудим этот интересный вопрос и покажем больше фактов о стартерах. Теперь давайте проверим это.
Что такое стартер?Компоненты системы стартера включают стартер, соленоид, редуктор и корпус, питание от 12-вольтовой батареи.
Поскольку система внутреннего сгорания не может запуститься сама по себе, должны быть автомобили с двигателями внутреннего сгорания, которые часто оснащены дополнительной системой запуска.
На двигателе внутреннего сгорания крутящаяся система запуска будет передавать крутящий момент на коленчатый вал двигателя с определенным числом оборотов для запуска двигателя.
Для автомобилей с автоматической коробкой передач стартер может работать только при переключении автомобиля на N или парковочную передачу.
С другой стороны, вам нужно нажать на педаль сцепления, если вы едете на автомобиле с механической коробкой передач.
Итак, где находится стартер в машине ?
Где находится стартер в автомобиле?Где стартер? Существует 3 наиболее распространенных места: немного выше коробки передач со стороны водителя, ниже впускного коллектора или под выпускным коллектором со стороны пассажира .
Стартеры не всех транспортных средств расположены в одном и том же положении. В зависимости от конструкции автомобиля вы можете найти стартер либо со стороны водителя, либо со стороны пассажира.
Для автомобилей с задним приводом (RWD) стартер вашего автомобиля расположен со стороны пассажира, рядом с коробкой передач в нижней части двигателя.
Но для переднего привода (FWD) стартер находится со стороны водителя, под левым рядом цилиндров.
Несколько болтов крепят его к монтажной пластине. Кроме того, вы можете найти два провода, которые подключены к стартеру.
Как найти местоположение стартера автомобиля?Прочитав наш ответ на вопрос: Где находится стартер , вы можете применить его на практике. Вот простые шаги, чтобы найти расположение стартера :
Шаг 1Откройте капот автомобиля, вставив ключ от машины.
Следите и обращайте внимание на щелкающие звуки из-под капота. Затем ищите прикрепленный цилиндрический предмет рядом с двигателем.
Может быть два (или более) болта с шестигранной головкой, которые удерживают стартер. Вот где находится стартер двигателя , местонахождение .
Шаг 2 Найдите и следуйте за положительным кабелем аккумулятора.
Вы можете увидеть красный провод, подключенный к положительной клемме. На него может быть нанесено резиновое покрытие, особенно если машина новейшего дизайна.
Вы продолжаете отслеживать провод, пока он не достигнет соединительного столба. Этот полюс является частью стартера.
Он содержит несколько кабелей, которые соединяются с электрическими компонентами других автомобилей, и расположен рядом с краем цилиндра.
Стартер выделяется своей цилиндрической формой. Он состоит из двух цилиндров разного размера, один шире другого.
Следует помнить, что один из них — соленоид, а второй — стартер.
Где находится стартер на различных моделях автомобилей? Где находится автомобильный стартер в Ford Taurus? Стартер можно заметить по металлическому цилиндру диаметром 3 дюйма и длиной от 5 до 7 дюймов. Он крепится болтами к автомобилю и имеет небольшое электрическое соединение со стартером.
В автомобилях Ford Taurus с первого по третье поколение стартеры расположены рядом с перегородкой в задней части двигателя.
Начиная с четвертой версии, вы можете определить местонахождение стартера спереди, рядом с радиатором.
Стартер на современных автомобилях скрыт под резиновым брызговиком, поэтому вам нужно снять крышку, чтобы увидеть его.
Где находится стартер на Honda Civic?Под капотом находится большой открытый аккумулятор, расположенный высоко в моторном отсеке. Две клеммы будут питаться от аккумулятора. Положительная клемма красного цвета, а отрицательная клемма черного цвета.
Под двигателем вы можете увидеть прочный черный трос. Кончиками пальцев нажмите и следуйте за проводом отрицательной клеммы. При первой остановке именно там находится стартер.
Провод отрицательной клеммы крепится к стартеру. Это цилиндр длиной 6 дюймов, соединенный с прялкой.
Вам может понадобиться фонарик и автомобильные домкраты.
Поднятие передней части автомобиля обеспечивает доступ к низу двигателя, где находится стартер.
На 2,4-литровом двигателе Cirrus стартер расположен под модулем управления коробкой передач (TCM), который представляет собой коробку на задней стороне двигателя.
Для замены стартера необходимо открутить TCM и отсоединить систему впуска воздуха. Стартер соединен с коробкой передач дополнительным болтом, до которого нужно дотянуться снизу автомобиля.
На двигателе Cirrus объемом 2,5 л вы можете легко обнаружить стартер рядом с масляным фильтром, и он должен быть доступен снизу автомобиля.
Крепится болтами к коробке передач в трех местах. Для его замены необходимо сначала отсоединить фильтр и открутить болты, соединяющие коллектор и выхлопную трубу.
Положительная клемма аккумулятора в обеих версиях крепится винтом. Кабель прикреплен к соленоиду через вставное соединение.
Перед демонтажем стартера их следует отключить.
В целях безопасности важно отсоединить отрицательную клемму.
Есть 2 основные причины плохого запуска вашего автомобиля.
Неисправное реле стартераРеле отвечает за всасывание и отпускание, чтобы зубчатый венец зацепился с пусковой шестерней двигателя.
Признаком неправильной работы реле является постоянный щелчок при нажатии на кнопку.
Причина в том, что питание катушки всасывания нестабильно при прохождении через реле, что приводит к непрерывному всасыванию и выпуску.
Это может привести к проскальзыванию резьбы и поломке шестерни, что ухудшит качество резьбы.
Коррозия аккумулятораСоединения от выхода аккумулятора и входа стартера подвержены коррозии и ржавчине из-за окисления, что приводит к плохому контакту.
Ток, подаваемый на стартер, недостаточен для создания большого крутящего момента для запуска двигателя.
Большинство зажимов или винтов, которыми крепятся эти разъемы, не медные и не алюминиевые, поэтому они быстро повреждаются и ржавеют, ухудшая качество пускового тока.
Эти соединения следует регулярно проверять и очищать, чтобы обеспечить хороший контакт.
Не говоря уже о том, что коррозия аккумулятора может привести к другим опасностям.
Симптомы неисправности стартера Двигатель не заводитсяЕсли автомобиль не заводится, это сигнал о неисправности стартера. Неисправный аккумулятор, неисправный замок зажигания или технические неполадки двигателя также могут привести к тому, что двигатель перестанет работать.
Это серьезная проблема, поэтому рекомендуется обратиться в автомастерскую.
Медленное вращение Если вы заметили, что ваш двигатель медленно проворачивается, это может быть связано с внутренней проблемой стартера. Эта ошибка также может быть вызвана слабым аккумулятором или внутренней неисправностью двигателя.
Таким образом, обращение в автосервис поможет вам определить и устранить проблему.
СкрежетЕсли шестерни на шестерне сломаны, вы можете услышать скрежет при включении ключа зажигания.
Когда компоненты стартера изнашиваются или неправильно зацепляются, возникает скрежещущий звук, похожий на шум после выключения двигателя.
ДымСтартер с электрическим приводом. Если вы продолжаете пытаться завести автомобиль после того, как он отказывается заводиться, система может перегреться из-за постоянного источника питания.
Теперь вы увидите дым, поднимающийся из-под двигателя. Если у вас возникла эта проблема, вы должны немедленно вызвать квалифицированного механика.
Как установить автомобильный стартер?Шаг 1: Отсоедините аккумулятор
Ослабьте фиксированный винт на полюсе аккумулятора, соединяющем черный провод, с помощью ручного ключа подходящего размера.
Держите шнур подальше от аккумулятора, чтобы он не касался клеммы во время работы. Перед заменой электрической системы вашего автомобиля никогда не забывайте отсоединять аккумулятор.
Шаг 2. Найдите стартер
Следуйте приведенным выше инструкциям, чтобы точно найти стартер вашего автомобиля.
Шаг 3: Отсоедините проводку
В зависимости от конструкции и назначения могут быть различные виды разъемов, передающих электричество от электрической системы к стартеру. Отсоедините все соединения с помощью соответствующих ручных инструментов.
Шаг 4: Снимите болты, затем снимите стартер
Большинство стартеров прочно удерживаются двумя или более шестигранными гайками. Сначала откручиваем болты гнездом подходящего размера для установки стартера.
Если вы используете головку неправильного размера, это может привести к поломке болтов.
После того, как болты будут откручены, вам может понадобиться потянуть стартер с некоторым усилием, чтобы отделить его от двигателя.
Шаг 5: Вставьте новый стартер на место
Установите новый стартер в точно такую же точку крепления, как и предыдущий. Вы должны получить доступ к двигателю сверху или снизу, в зависимости от конструкции вашего автомобиля.
Чтобы установить его правильно, вам может потребоваться перетащить новый стартер вниз и вокруг других частей.
Шаг 6: Вставьте болты стартера
Закрутите каждый болт, поворачивая его вручную по часовой стрелке, чтобы затянуть стартер. Затем, используя подходящую головку и гаечный ключ, закрутите их.
Если какие-либо болты остались незатянутыми, ослабьте их и повторите попытку. Это предотвращает болтание болта и свободный ход во время движения автомобиля.
Шаг 7: Подсоедините проводку
Подсоедините провод (который вы отсоединили от старого) к клеммам нового стартера, как только автомобильный стартер будет на месте.
Если вы не уверены, обратитесь к руководству и выполните правильное подключение проводки.
Шаг 8: Повторное подключение аккумулятора
Последний шаг — повторное подключение аккумулятора. Подсоедините черный провод к отрицательной клемме аккумулятора.
Затем вставьте ключ в замок зажигания и попытайтесь завести автомобиль. Вы знаете, что начальная замена прошла успешно, когда двигатель заводится плавно.
ЗаключениеГде находится стартер в автомобиле? Мы надеемся, что прочитав этот пост, вы сможете найти ответ на этот вопрос.
Стартер играет жизненно важную роль в эксплуатации автомобиля. Однако оригинальный стартер может выйти из строя по многим причинам, таким как неисправные кабели аккумулятора, неисправное реле или неисправный предохранитель.
Таким образом, знание местонахождения стартера может помочь вам заменить новый у себя дома, не обращаясь к опытному механику.
Надеемся, что благодаря приведенной выше информации вы приобрели больше полезных знаний и опыта в автомобильной промышленности.
Не забудьте устранить проблему со стартером, как только обнаружите симптомы.
Где находится стартер на стартере моей машины
Где находится стартер на стартере моей машиныЗадайте вопрос, получите ответ как можно скорее!
☰
×
ЗАПРОСИТЬ ЦЕНУ
спросил
Кейтлин А
на 04 декабря 2016 г.
Где находится стартер на Dodge Durango 2007 г.
| Замена стартера | $169,22 — $1153,49 | Получить предложение |
| Или для любого другого авторемонта | Получить предложение |
Джефф Энгстром
Автомеханик
13 лет опыта
Стартер расположен со стороны водителя чуть ниже левого ряда цилиндров.
Есть несколько болтов, которые крепят его к монтажной пластине, к которой он прикреплен. К нему также должны идти два провода. В зависимости от вашего доступа к нужным инструментам и уровня навыков, это может быть довольно сложной задачей. Я бы порекомендовал, чтобы эксперт из YourMechanic приехал к вам для диагностики и замены вашего стартера.
Джей Саффорд
Автомеханик
16 лет опыта
Стартер вашего автомобиля расположен со стороны пассажира в нижней части двигателя рядом с масляным поддоном рядом с коробкой передач.
Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания подробнее
Получите мгновенную смету для вашего автомобиля
К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены
Узнать цену
Механик со стажем?
Зарабатывайте до $70/час
Подать заявку
Что спрашивают другие
Когда следует заменить шины?
Важно внимательно следить за своими шинами, чтобы при необходимости их можно было заменить, пока они не стали угрозой для вашей безопасности.
Вот что вам следует искать, что может указывать на необходимость замены…
Здравствуйте. Когда вы устанавливаете новое зажигание и новый компьютер, его необходимо перепрограммировать для правильной связи. Обычно это можно сделать только у дилера. Если они не запрограммированы правильно, то компьютеры не будут обмениваться данными…
P0107 Датчик MAP Код OBD
Здравствуйте! забитый каталитический нейтрализатор (особенно если это оригинальный нейтрализатор). Низкий поток воздуха под нагрузкой может…
Недостаток мощности при полной нагрузке.
Привет. Ваш скутер имеет ограничение потока топлива, которое может быть либо в баке, либо в трубопроводах, либо в самом карбюраторе. Отпустите дроссельную заслонку и снова откройте дроссельную заслонку. Если скутер фиксируется сам, то поплавковая чаша в…
из чего сделан масляный поддон
В зависимости от вашего двигателя и автомобиля Lincoln масляный поддон изготовлен из штампованной стали или литого алюминия . Если вам нужно предотвратить замерзание двигателя, установите подогреватель блока цилиндров двигателя, чтобы…
Сколько стоит замена рычага переключения передач
Привет. Это действительно зависит от того, поврежден ли сам штифт или повреждена тяга или трос переключения. Если это мелкий ремонт, бюджет в большинстве местных магазинов составляет от 200 до 350 долларов. Если это замена смены…
Почему мои свечи зажигания не искрят?
Здравствуйте, спасибо, что написали. Первыми двумя компонентами, на которые следует обратить внимание, являются распределитель и катушка. Если у вас есть тестер искры, контрольная лампа или вольтметр, вы можете измерить источник питания вдоль цепи и найти…
Вода просачивается из двигателя, возможно, прокладка ГБЦ.
Не рекомендуется покупать транспортное средство, на котором горит индикатор проверки двигателя, если только вы не договорились о существенной скидке для покрытия риска. При просмотре базы данных NHTSA (http://www.safercar.gov) для этой конкретной модели, есть хорошо…
Около 5-6 унций воды было залито в резервуар гидроусилителя рулевого управления, насколько это плохо?
Вода в краткосрочной перспективе ничему не повредит, но следует как можно скорее промыть систему, чтобы предотвратить последующую поломку уплотнения и насоса или реечной шестерни.
Статьи по Теме
Как работает стартер в вашем автомобиле
A Автомобильный стартер — это мощный электродвигатель, который запускает двигатель и запускает автомобиль. Пусковая система состоит из самого двигателя и прикрепленного к нему соленоида. Электромагнитный клапан — это то, что потребляет энергию аккумулятора и обеспечивает.
