Принципиальные и монтажные электрические схемы.

Принципиальные и монтажные электрические схемы.

Цели: дать понятие электрической цепи, принципиальной и монтажной электрических схем, учить умению читать принципиальную электрическую схему, отличать ее от монтажной.

Оборудование: ПК и мультимедийный проектор.

Ход урока

1. Организационный момент ( приветствие, проверка готовности учащихся к уроку)

2. Повторение пройденного материала

3. Сообщение темы и цели урока

4. Изложение программного материала

Иллюстрированный рассказ с элементами беседы

1. Понятие электрической цепи.

Устройства, в которых происходит преобразование электрической энергии в другие виды энергии, называются приемниками или потребителями, а в электротехнике нагрузкой.

Приведите примеры потребителей электрической энергии. (Ответы учащихся) правильно, различные электроосветительные, электронагревательные приборы являются потребителями.

Электростанции связаны с потребителями электроэнергии воздушными линиями передачи или кабельными. Воздушные линии (ВЛ) – это провода, подвешенные на гирляндах изоляторов к опорам.

Кабельная линия (КЛ) состоит из одного или нескольких параллельных кабелей с соединительными муфтами. Их прокладывают в местах, где затруднено строительство воздушных линий . их преимущество перед ВЛ – закрытая прокладка, обеспечивающая защиту от атмосферных воздействий (ветер, обледенение).

Источники энергии, потребитель и соединительные провода – все это вместе называется электрической цепью. Провода делают, главным образом, алюминиевые, медные, стальные.

1. Принципиальные и монтажные электрические схемы

Каким образом можно представить электрическую цепь графически? Нужно все элементы электрической цепи изобразить в виде условных знаков. Обратите внимание на таблицу «Условные обозначения элементов электрической цепи» (учебник для учащихся 8 класса/ под ред. В,Д, Симоненко с.85-86). Каждый элемент обозначен каким-либо символом. Как же изобразить простейшую электрическую схему, содержащую источник электроэнергии, нагрузку в виде лампы накаливания и выключатель? (Ответы учащихся)

Вот такое графическое изображение электрической цепи. На котором ее элементы изображаются в виде условных знаков, называется принципиальной электрической схемой.

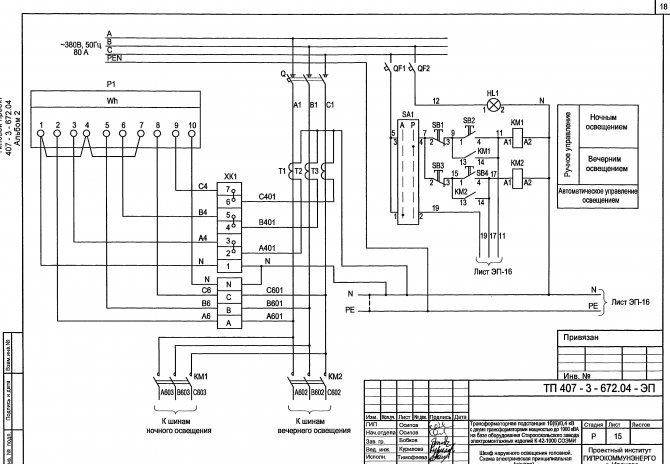

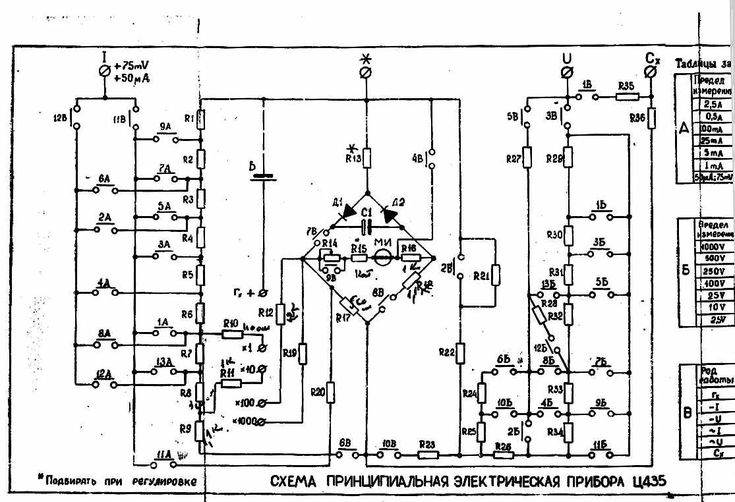

Принципиальная схема показывает только соединение основных элементов цепи, без комплектующей арматуры (электророзетки, вилки и т.д).

Монтажная электрическая схема отображает точное расположение элементов относительно друг друга, комплектующую арматуру и места подключения проводов.

1. Практическая работа

Задание: 1) определите принципиальную и монтажную электрические схемы по рисункам.

2) начертите принципиальную электрическую схему электрической цепи, состоящей из двух электроламп, двух выключателей, источника питания.

3) начертите принципиальную и монтажную электрическую сжемы проводки в кабинете «Технология».

VI. Подведение итогов

1. Беседа с учащимися по вопросам:

— Чем принципиальная схема отличается от монтажной?

— Какие элементы входят в электрическую цепь?

— Что такое комплектующая арматура?

— Какие электропотребители есть у вас дома?

1. Выставление оценок, их аргументация.

Домашнее задание: учебник, с. 85-88

порядок оформления, требования к составлению

Существует множество разных схем, и каждая из них имеет свое назначение. Схемой называется графическое изображение условных знаков и соединение между ними. Для пояснения того или иного знака могут использоваться буквы и цифры. С каждым годом появляется все больше новых и более сложных радиоэлектронных устройств и систем. Разобраться в них без принципиальной схемы просто невозможно.

• Современные редакторы для рисования
• Требования к схемам
• Стандарты маркировки
• Применение силовых линий

Современные редакторы для рисования

Над принципиальной схемой начинают работать, как правило, после создания функционального проекта. В этот момент уже имеется полная картина ожидаемой работы предстоящего устройства и стоит задача с помощью радиоэлементов заставить это устройство работать. При создании принципиальной схемы (обозначается она Э3) важно указать каждый элемент электронного устройства и взаимосвязь его с другими элементами.

Стоит отметить, что расположение деталей на чертеже и на плате не совпадают, поскольку задача этой схемы — показать принцип действия, а точное расположение деталей отображается на монтажной схеме.

Раньше электрические схемы рисовались вручную. С появлением компьютеров эта задача стала облегчаться, пока не появилась программа P-CAD, которая полностью автоматизировала этот труд. На самом деле это целая система, она имеет много редакторов, позволяющих создавать следующие схемы:

• принципиальные;
• монтажные (для печатных плат).

В настоящее время P-CAD заменили другой системой — Altium Designer. Производителем является австралийская компания Altium.

Требования к схемам

Основное требование — понятность и удобочитаемость. Что под этим подразумевается? На схеме изображено огромное количество элементов и связи между ними. Необходимо сделать такой чертеж, чтобы одно графическое изображение не перекрывало и не загораживало другое. Намного легче читать, когда условные знаки упорядочены. Так, в разобщенных схемах, где указано много реле, а значит, и контактов, детали одной цепи ставят в одну строчку, а строчки располагают одну под другой. Каждой цепи присваивается свой порядковый номер.

Немаловажную роль играют насыщенность знаков и их размер, равномерность расположения деталей. Чтобы показать электрическую связь, используют линии, но и они должны располагаться строго по вертикали или горизонтали. Поскольку эти линии постоянно пересекаются, необходимо четко определить, когда имеет место просто пересечение проводов, а когда соединение.

В советское время были схемы, в которых для показа пересечения проводов использовали дугу, а электрическую связь обозначали точкой. В последующих чертежах пересечение проводников стали показывать линиями, пересекающимися под прямым углом (без дуги), а электрическую связь — точкой. Что интересно, в Америке старая система действует до сих пор.

Если на чертеже присутствуют силовые цепи, то их обозначают более жирными линиями. На некоторых планах, например, для электроустановок, цепи объединяют в одну общую линию. Тогда на входе и выходе из этой линии каждой одноименной цепи присваивают один и тот же порядковый номер. Некоторые чертежи размещены на нескольких листах, в этом случае на всех этих листах проходит одна и та же маркировка.

При составлении электрической принципиальной схемы стараются соблюдать еще одно правило: сигнал должен следовать слева направо. Если это условие трудно соблюсти, тогда на линии рисуется стрелка, показывающая, в каком направлении идет сигнал.

Стандарты маркировки

Чертеж изображается без соблюдения масштаба, тем не менее отдельные однотипные элементы имеют один и тот же размер. Каждой радиодетали присваивается свое условное изображение. Кроме того, рядом с таким элементом может стоять код, обозначающий:

• название;
• тип;
• номинал;
• мощность;
• другие данные.

При необходимости изображения однотипных элементов, соединенных параллельно, может показываться один первый условный знак. Над ним указываются порядковые номера других элементов. Потому как все радиодетали однотипные, их данные записывают возле первого изображения, тем самым избегая загромождения чертежа.

Если последовательно включаются одинаковые элементы, тогда отображаются первый и последний, между ними идет штриховая линия, над которой цифрой обозначено, сколько элементов пропущено. Например, первый элемент находится под номером 17, последний имеет порядковый номер 26, над штриховой линией стоит цифра 8.

Каждый элемент схемы имеет свой порядковый номер, причем отсчет идет сверху вниз и слева направо. Если какие-то сведения невозможно изобразить схематично или это представляет трудности, допускается вносить краткие записи, таблицы и подобное. Нельзя использовать сокращения, кроме разрешенных ГОСТом.

Применение силовых линий

Когда изображаются силовые линии переменного напряжения, каждой фазе присваиваются своя буква — А, В, С либо буква и цифра L1, L2, L3. Чтобы не происходило путаницы, все последующие цепи, отходящие от этих линий, будут иметь тот же индекс, например, А1.1, В1.1, L1.1, L2.1 и т. д.

Можно выделить два типа таких схем:

• однолинейные;
• многолинейные.

Отличие состоит в том, что в однолинейной все три фазы заключены в одной линии. Это сильно упрощает чертеж, позволяя сразу охватить взглядом всю или большую часть конструкции, и широко используется там, где часто применяются электроприборы переменного тока, например двигатели. Когда необходимо показать только одну фазу, рядом с условным знаком ставят маркировку этой фазы.

Допустим, для защиты двигателя используются два тепловых реле КК1 и КК2. Тогда на чертеже рисуется условный знак теплового реле и рядом ставится маркировка КК1, КК2, в скобках L13, L33. Это означает, что тепловое реле КК1 находится на фазе L1 и относится к третьей группе. Соответственно КК2 находится на фазе L3 и относится к этой же группе.

При использовании разветвительных колодок (клеммников), на чертеже к каждому контакту, если к нему подходит цепь, дается пояснение, что это за цепь и куда она должна поступить. Сами колодки также маркируются.

Разница между схемами и принципиальными схемами

Ищете инструмент для создания схемы и схемы одновременно? Вот он!

EdrawMax Diagram Maker позволяет создавать различные диаграммы с помощью готовых шаблонов. Вы можете просто спроектировать свою работу без усилий. Просто попробуйте бесплатно прямо сейчас!

Попробуй это Свободно

В этой статье вы узнаете различий между принципиальными схемами и принципиальными схемами , а также знать, какая из них больше подходит при различных обстоятельствах. Более того, тот, кто хочет нарисовать схему или принципиальную схему, получит простой в использовании инструмент. Продолжай читать.

• Различия между принципиальными схемами и принципиальными схемами
• Схематическая диаграмма: удобная для опытных пользователей
• Принципиальная схема: более дружелюбна к новичкам
• Что такое принципиальная схема?

Различия между принципиальными схемами и принципиальными схемами

Схемы и принципиальные схемы обычно используются в инженерных схемах. Возможно, вы слышали их очень часто, но они немного отличаются друг от друга. Их целевые пользователи или читатели различны: схемы широко используются среди продвинутых пользователей, а принципиальные схемы удобны для новичков. Проиллюстрировав различия между схематическими и принципиальными схемами, вы получите четкое представление об использовании диаграмм для идентификации компонентов электрической системы, отслеживания цепи или даже ремонта электрооборудования.

Схематическая диаграмма: удобная для опытных пользователей

Схема или схематическая диаграмма представляет элементы системы с помощью абстрактных и графических символов вместо реалистичных изображений. Схематическая диаграмма больше ориентирована на понимание и распространение информации, чем на выполнение физических операций. По этой причине схема обычно опускает детали, не относящиеся к информации, которую она предназначена передать, и может добавлять упрощенные элементы, чтобы помочь читателю понять особенности и взаимосвязи.

Электронная схема для электроники — то же, что рецепт для повара. Он расскажет вам, какие ингредиенты использовать и как расположить и соединить ингредиенты.

Вместо подробного объяснения рецепта используется схематическая диаграмма, изображающая конструкцию электроники. Электронные схемы состоят из цифровых электронных символов, которые представляют каждый из используемых компонентов. На следующей принципиальной схеме микроэлектронного устройства символы соединены линиями, которые показывают, как соединять компоненты.

Ищете инструмент для создания электронных принципиальных схем? Попробуй сейчас!

EdrawMax Schematic Diagram Maker предлагает различные виды диаграмм и диаграмм, такие как принципиальная схема, электрическая схема, схема Arduino, схема проводки, принципиальная схема и т. д. Вы можете использовать готовые шаблоны для создания собственной диаграммы! Можешь попробовать!

Попробуйте бесплатно

Принципиальные схемы также используются во многих других областях, а не только в электрических системах. Например, когда вы едете в метро, ​​карта метро для пассажиров представляет собой своего рода схему и представляет станции метро точками.

Химический процесс также может быть отображен на схематической диаграмме с символами химического оборудования.

Принципиальная схема: более дружелюбна к новичкам

Принципиальная схема (также называемая электрической схемой, элементарной схемой и электронной схемой) представляет собой графическое представление электрической цепи. Принципиальные схемы широко используются для проектирования схем, строительства и обслуживания электрического и электронного оборудования. Принципиальные схемы можно разделить на две категории — графические принципиальные схемы и принципиальные принципиальные схемы.

Графические схемы намного легче понять, чем принципиальные схемы. Соединяя реалистичные электрические компоненты с проводкой, графическая схема позволяет зрителям легко и быстро идентифицировать электрические компоненты системы без необходимости профессиональных знаний. Это обычно упоминается в руководстве пользователя для нормальной работы. В какой-то степени электрические схемы более практичны.

Хотите нарисовать принципиальную схему за несколько минут? Попробуйте это!

EdrawMax Circuit Diagram Maker предлагает несколько готовых шаблонов для редактирования, вы можете просто перетаскивать стандартные отраслевые символы и использовать разные цвета, чтобы создать индивидуальную принципиальную схему за несколько минут. Можешь попробовать!

Попробуйте бесплатно

Что такое принципиальная схема?

Принципиальная схема представляет электрическую систему в виде изображения, которое показывает основные функции или взаимосвязи, но не детали. На принципиальной схеме представление электрических компонентов и проводки не полностью соответствует физическому расположению в реальном устройстве. Если вы хотите понять схематическую диаграмму, вам необходимо овладеть базовыми знаниями в области электричества и физики, а также международно стандартизированными символами.

Посмотрите на параллельные схемы ниже, вы можете обнаружить, что батарея представлена ​​в виде двух коротких линий, фары — в виде круга с крестом внутри, а проводка — в виде линии. Инженеры-электрики в основном используют такого рода принципиальные схемы с унифицированными символами цепей. Ниже приведена принципиальная схема полупроводниковой электроники.

Схемы и принципиальные схемы являются важными техническими диаграммами. EdrawMax , универсальное программное обеспечение для построения схем, является отличным средством для создания схем и принципиальных схем. Бесплатно загрузите программное обеспечение для создания своих работ.

Здесь вы найдете комплексное средство для создания диаграмм, позволяющее с легкостью создавать как принципиальные схемы, так и принципиальные схемы!

Все в одном инструменте для создания диаграмм

EdrawMax

Эффективное средство для создания диаграмм >>

Предлагайте готовые шаблоны и символы для создания схем и принципиальных схем.

Легко создавайте более 280 типов диаграмм.

• Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
• Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Схемы электропроводки в жилых домах

» Домашняя электропроводка » Справочник по электропроводке
» Схемы подключения
» Жилая электропроводка: руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Схемы электропроводки в жилых домах являются важным инструментом для установки и тестирования домашних электрических цепей, они также помогут вам понять, как электрические устройства подключены и как работают различные электрические устройства и элементы управления.

Узнайте, чем делятся другие, на Спросите электрика:
Вы оказываете большую услугу обществу. Мы ценим все, что вы делаете. Спасибо. Спенсер из Франклинвилля, Северная Каролина.

Когда речь идет о домашнем электричестве, нужно учитывать гораздо больше, чем просто включить или выключить выключатель. В этих статьях вы найдете некоторые из наиболее распространенных вопросов, которые домовладельцы задают о выключателях. Как только вы разберетесь с различными типами выключателей и розеток и будете следовать схеме подключения, вы сможете установить новую электропроводку в своем доме или устранить существующие проблемы с выключателями света и розетками.

Вот некоторые из наиболее распространенных конфигураций выключателей и розеток.

Изучив следующую информацию, вы сможете подключать выключатели так же хорошо, как и профессионалы.

Схемы электропроводки дома

1. Одиночный выключатель
2. 3-позиционный переключатель
3. 4-позиционный переключатель
4. Диммерные выключатели

• Схемы подключения розеток 120 В

1. Настенная розетка
2. Розетка GFCI
3. Розетка AFCI
4. Розетки, управляемые выключателем

• Схемы подключения розеток 240 В

1. Розетка для сушки белья
2. Розетка для кухонной плиты

Цвета электрических проводов

Цветные схемы электрических переключателей имеют преимущество перед черно-белыми схемами. * Отдельные провода на схеме должны быть окрашены в тот же цвет, что и фактические провода, которые вы будете использовать. Зеленый или неизолированный провод — это провод заземления. Белый провод или не совсем белый — нейтральный. Нейтральный провод передает питание обратно на сервисную панель. Черный провод указывает на горячий провод. Горячий провод передает питание от панели к устройству, которое вы подключаете. Красный провод синий или другие цвета также обозначают горячие провода. *Важное примечание: Когда провода или кабели, такие как Romex, используются с коммутационными приложениями и в качестве ветвей переключателя, функция цветного провода может отличаться от указанной здесь. Единственный способ точно идентифицировать провода, используемые для любого применения, — это купить хороший тестер напряжения и понять, как им пользоваться. Узнайте больше о типах проводов и для чего они используются. Подробнее о домашнем электрическом проводе Подробнее об электрических тестерах

Символы электрических соединений

При просмотре любой схемы переключателей начните с ознакомления с используемыми символами.

Электрические символы не только показывают, где что-то должно быть установлено, но и какой тип устройства устанавливается. Перед началом проекта убедитесь, что вы понимаете символы на диаграмме.

На вашей диаграмме должна быть диаграмма, показывающая, что обозначают различные используемые символы, подобно легенде на карте.

Подробнее об электрооборудовании дома

Схемы и чертежи электропроводки в жилых помещениях

Схемы подключения

Накладной потолочный светильник будет показан одним символом, встраиваемый потолочный светильник будет иметь другой символ, а поверхностный люминесцентный свет будет иметь другой символ. Каждый тип выключателя будет иметь свой символ, как и различные розетки. Вы даже найдете символы, показывающие расположение детекторов дыма, дверного звонка и термостата.
Подробнее о электрических схемах и символах

Схемы подключения переключателя

Один переключатель обеспечивает переключение только из одного места. «Однополюсный» может показаться простым, но существуют разные способы подключения однополюсного переключателя. Питание может поступать либо от распределительной коробки, либо от распределительной коробки, и набор схем электрических соединений выключателя ясно объяснит вам каждый из этих сценариев.
Подробнее о схемах подключения переключателей

Схемы трехпозиционных переключателей

• Трехпозиционные переключатели используются для управления одним или несколькими приборами из двух разных мест. Это обычная конфигурация в коридорах и на лестницах.
• Существует множество способов подключения трехпозиционного переключателя. Питание может начинаться с устройства или любого из двух переключателей. Без схемы подключения переключателя очень легко совершить серьезную ошибку, которая приведет к неисправности цепи и, возможно, к опасности.

Подробнее о схемах трехходовых переключателей

4-позиционные электрические переключатели

• Одной из самых сложных конфигураций проводки является 4-позиционный переключатель. Эти переключатели позволяют управлять одним или несколькими приборами из трех или более мест. Было бы почти невозможно написать инструкции таким образом, чтобы вы могли просто прочитать их и завершить свой проект без этих схем подключения.
• Схемы подключения, которые я подготовил, позволят вам успешно подключить один или несколько 4-позиционных переключателей.
• Знаете ли вы, что на одну цепь освещения можно установить любое количество 4-позиционных выключателей? Как только вы увидите, как эти переключатели подключены, вы будете поражены. Как вы увидите, это всего лишь еще один шаг вперед по сравнению с конфигурацией трехпозиционного переключателя.

Подробнее о схемах подключения четырехходового переключателя

Схема трехпозиционного диммера

• Диммерный переключатель может быть поворотным или ползунковым, что позволяет регулировать интенсивность света. Оба подключены одинаково.
• Отличный способ насладиться более мягким светом и меньшими затратами на электроэнергию!

Подробнее о подключении трехпозиционного диммера

Схемы для переключателей

Как бы ни были важны схемы электропроводки для успешного завершения вашего проекта электропроводки, безопасность и уважение к электричеству имеют важное значение.

• Никогда не работайте с цепями под напряжением. Прежде чем приступить к проекту, определите схему, над которой вы работаете, а затем отключите питание этой схемы на главной панели.
• Затем убедитесь, что питание отключено с помощью тестера напряжения.

Подробнее о тестере электрического напряжения

ВАЖНО:
Если в какой-то момент вы почувствуете неуверенность в том, что делаете, позвоните лицензированному подрядчику по электротехнике.

Розетки на 110 В

• Стандартную настенную розетку, как правило, легко заменить и подключить, однако может быть обнаружено, что проводка неправильная или розетка не заземлена, что потребует дополнительного внимания. Схемы подключения и инструкции помогут вам в таких ситуациях.
• Розетки с выключателем очень популярны и обычно находятся в спальнях и гостиных, где они используются для управления торшерами или настольными лампами. Существующие розетки можно переоборудовать, чтобы обеспечить желаемую функциональность практически для любой комнаты.
• Ключевыми элементами для этих сценариев подключения являются описания со схемами подключения и инструкциями. Кухонный мусоропровод обычно подключается к розетке под раковиной, которая обычно управляется выключателем на столешнице. выпускное отверстие или выключатель может потребовать замены, или проект реконструкции может потребовать установки проводки для нового выпускного отверстия. Инструкции и диаграммы розеток помогут с вашим проектом.
Розетки
• GFI или розетки GFCI требуются в некоторых частях дома, и часто их может потребоваться заменить, или в более старом проекте модернизации дома потребуется установка розеток, защищенных GFCI.
• Подключение этих устройств может быть сложным, поэтому я посвятил раздел описанию нескольких методов подключения розеток и розеток GFCI.

Подробнее о подключении розеток

Розетки 220 В

• Электрические сушилки для белья могут иметь 3-жильный или 4-жильный шнур или конфигурацию розетки на 220 вольт, что требует особого внимания к соединениям, как указано в инструкциях и на схемах.
• Кухонная электрическая плита также может иметь 3-жильный или 4-жильный шнур или розетку на 220 вольт, для чего потребуются надлежащие электрические соединения и проводка, указанные на схемах и в инструкциях.
• Для большинства аппаратов для дуговой сварки требуется отдельная электрическая цепь и розетка на 220 В, размеры которых соответствуют техническим характеристикам сварочного аппарата, как описано в дополнительной информации.

Подробнее о подключении розеток 220 В

Диаграммы электрических подключений жилой электрики

Электрические розетки с электропроводом

110 Вольт

220 Вольт
