Щетки генератора — как заменить самому?

Общая информация о щетках генератора

Щетки – это элемент генератора переменного тока, предназначенный для снятия полученного напряжения. Выполняется из специального графита, из-за чего щетки прозвали «угольными».  Их применение осваивают не только на генераторах автомобилей, но и в различных других электрических машинах, например, двигателях. Такие двигатели применяются везде, начиная от элементарных станков, заканчивая сложными подъемными механизмами. Независимо от рода конструкции, щетки являются важной частью, в связи с чем, их наличие является обязательным для работы оборудования.

На автомобильных генераторах был единый стандарт производства щеток. Ярким тому примером были щетки ЭГ-4, которые имели нормируемые параметры и допускали применение почти на любом автомобильном генераторе.

Другим развитием щеток стало увеличение их запаса прочности. Так, например, появились щетки генератора, имевшие маркировку ЭГ-61. Их новые свойства обеспечивались пропиткой всего материала специальными компонентами.

Когда необходима замена щеток генератора?

При проведении различных мероприятий, связанных с обслуживанием автомобиля, различные мелкие детали привлекают к себе очень мало внимания. Не исключением являются и сами щетки, неисправность которых почти всегда приходит очень неожиданно.

Конструкторы выработали необходимый ресурс данного элемента. В настоящий момент, он составляет около 50 тысяч километров. Другие сравнивают это расстояние с 4 годами эксплуатации автомобиля.

Помимо этого, есть определенные нормы, которые регламентируют допустимый размер щеток генератора при эксплуатации. Дело в том, что они склонны к стиранию, так как имеют постоянное трение с коллектором и в процессе эксплуатации , уменьшаются в размерах. Для их постоянного соприкосновения предусмотрены пружины, которые обеспечивают их плотное касание, даже если они стираются. Тем не менее, рано или поздно их длина ограничивается, и пружины уже не в состоянии обеспечивать плотность соприкосновения щеток с коллектором.

Прежде чем водитель откроет капот и снимет щеточный узел, изначально, о неисправности щеток сообщат соответствующие признаки неисправности:

• Снижение бортовой сети автомобиля. Если на панели приборов предусмотрен вольтметр, то его показания будут не соответствовать норме – напряжение будет меньше 12 вольт.
• Плохая работа источников света. К примеру, фары или лампа освещения салона начнут приобретать низкие оттенки при работе.
• Неадекватное поведение всех электрических потребителей автомобиля. Возможные отключения, снижение эффективности работы. Примерами могут служить все та же лампа освещения или двигатель электрического вентилятора, который работает с перебоями или работает слишком медленно.
• Быстрая разрядка аккумулятора. Это тоже имеет место быть. Дело в том, что снимаемое напряжение с щеток становится меньшим и недостаточным для заряжания батареи. Из-за этого, также, многие потребители начинают использовать часть энергии батареи, которая имеет ограниченную емкость и, в последствие, садится.
• Последним и самым явным признаком становится включение соответствующей лампы на панели приборов. Она говорит о том, что батарея перестала получать питание, и необходима диагностика элементов генератора.

Как производится замена щеток генератора?

После обнаружения всех вышеперечисленных признаков, необходимо оценить состояние проблемного узла. Для этого необходимо снять щетки и проверить их длину. Стоит отметить, что любые работы, связанные с щетками генератора абсолютно не сложные в проведении и не потребуют от водителя каких-то особых навыков и умений.

Порядок действий

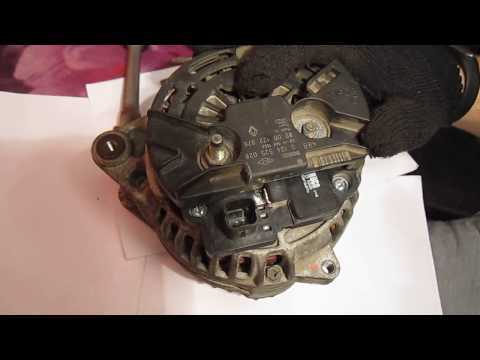

1. Откройте капот автомобиля и найдите месторасположение генератора. Обычно, он устанавливается недалеко от коленчатого вала и крепится к самому двигателю.

2. Отсоедините минусовую клемму аккумулятора.

3. На генераторе вытащите штекер с проводами, которые устанавливается в «таблетку» щеточного узла. На старых автомобилях наличие «таблетки» не предусмотрено, тем не менее, такой штекер в них есть.

4. Открутите шурупы, на которых выполняется крепление щеточного узла. После того, как он освободится, вытащите его. При выполнении этой операции следует немного выгибать щеткодержатель, так как щетки будут мешать его свободному выходу из гнезда.

После этого проведите оценку длины щеток. Обычно, нормой считают 5 миллиметров. Именно на такую минимальную длину допускается выступание щеток из держателя. Если этот параметр заметно снижен, то щетки подлежат замене.

В случае, если щетки имеют относительно нормальную длину, но напряжение все равно пропадает, посмотрите на их рабочую часть. Если одна из щеток имеет отшлифованную поверхность, а другая нет – это значит, что только одна из щеток плотно соприкасается с коллектором. В этом случае, также необходима их замена.

Если же щеточный узел имеет нормальную длину щеток, то проблема, скорее всего, не в нем.

5. Проведите очистку посадочного места и установите новое изделие в гнездо. Для этого прижмите щетки пальцем к щеткодержателю и просуньте узел в гнездо. Как только они окажутся внутри, их можно отпустить. Проверьте их плотность соприкосновения к коллектору.

6. После этого, закрутите шурупы крепления щеткодержателя к генератору.

7. Вставьте штекер с проводами обратно в разъем. Следует также, проверить надежность контактного соединения. Если контакты ржавые, произведите их зачистку. В некоторых случаях, такая проблема может тоже стать причиной снижения напряжения сети.

8. Установите клемму аккумулятора обратно.

На этом замена щеточного узла завершена. Чтобы избежать лишних проблем с бортовой электроникой, старайтесь своевременно производить диагностику и замену щеток. Это избавит вас от самых неожиданных неприятностей в пути и обеспечит бесперебойную работу автомобиля.

6 лучших производителей щеток генератора — Рейтинг 2022

«Сердце» автомобиля также иногда нуждается в лечении. Иногда может потребоваться полная замена генератора, но зачастую можно отделаться небольшим ремонтом с установкой новых элементов в агрегат. Рассмотрим лучших производителей щеток генератора, а также все плюсы и минусы.

Содержание:

1. HUСO
2. Bosch
3. IKA
4. WAI
5. Krauf
6. HC-Cargo

Лучшие производители щеток генератора

Надеемся вам поможет приведенный ниже топ производителей наиболее качественных щеток. Информация взята исключительно из опыта и навыков автовладельцев.

HUСO

Описание. HUСO является одним из крупнейших производителей электронных компонентов на автомобили.

Вся выпускаемая продукция сертифицирована по стандарту TS 16949.

HUСO входит в состав концерна Hitachi Automotive Systems GmbH Eseplkamp. Автовладельцы отмечают высокое качество запчастей компании и их доступную стоимость.

Щетки HUСO изготавливаются в сборе с реле-регулятором. Этот компонент отлично встанет на место штатного. Производитель выпускает щетки для таких иномарок, как Chevrolet, Mercedes, Alfa Romeo, Audi, BMW, Ferrari, Fiat, Iveco, Lancia, Porsche, Seat, Suzuki, Volkswagen и Opel.

Однако, такие модификации прекрасно подходят и на отечественные автомобили. Они разрабатываются как на дизельные, так и на бензиновые двигатели.

Щетки HUСO сделаны из чистого графита, что увеличивает их сопротивление, по сравнению с медно-графитовыми. Это никак не мешает работе генератора, так как ток ротора удельно невелик.

Срок службы. Регламентированный срок службы щеток составляет 150 000-200 000 км пробега.

Плюсы HUСO

1. Быстрая установка.
2. Стабильные значения зарядки.
3. Превосходное состояние спустя десятки тысяч км пробега.

Минусы HUСO

1. Попадаются подделки.



Bosch

Описание. Большинство щеток Bosch также составляют единой целое с реле-регулятором. Конструкция запчасти не позволяет выпаять и заменить щетки отдельно, поэтому стоит приобретать комплектующую в сборе. Все же некоторые модификации перепаять возможно.

Стоит учитывать, что контактные площадки щеток Bosch сделаны из алюминия. Сами щетки изготавливаются из медно-графитового материала.

Немецкий производитель предлагает также щетки по отдельности. Такой вариант подходит для трехфазных генераторов переменного тока. Автовладельцы отмечают простоту установки этих элементов.

Щетки Bosch устанавливаются на оригинальные генераторы немецкого производителя. Комплектующие выпускаются для автомобилей Audi, VW, Mercedes, Ford, Volvo, Seat.

Срок службы. Срок службы щеток Bosch составляет 150 000-200 000 км пробега.

Плюсы Bosch

1. Медленный износ.
2. Маленькое удельное сопротивление.
3. Длительный срок службы регулятора.

Минусы Bosch

1. Сильно подтачиваются кольца.



IKA

Описание.

IKA — немецкий производитель, продукция которого отличается высоким качеством. Бренд принадлежит концерну APRA. Компания занимается поставками запчастей для таких предприятий: Bosch, Lucas, Ducellier, Fiat. Часть продукции отправляется на вторичный рынок. Все запчасти сертифицированы и успешно реализуются в 70 странах мира. Иногда, продукция IKA может продаваться под названием GEBE.

Щетки сделаны из медно-графитового материала с включением антиискрящей химической добавки, а плетение провода выполнено крест-на-крест. Комплектующие обладают большой твердостью, что продлевает их срок службы. Автовладельцы отмечают длительный ресурс детали и качество, сопоставимое с оригинальными аналогами. IKA производит щетки для европейских автомобилей.

Различные модификации комплектующей обладают разной длиной. Наиболее короткие варианты оснащаются металлическими клеммами на проводах. Самые длинные щетки являются аналогом Bosch. Они оснащены проволокой на конце провода.

Комплект может включать одну или две щетки вместе с пружинами и пластинами.

Срок службы. Срок службы составляет около 150 000 км пробега.

Плюсы IKA

1. Легкая установка на штатное место.
2. Большой выбор различных модификаций.
3. Сертифицированное качество.

Минусы IKA

1. Подтачивание колец из-за твердости материала.





WAI

Описание. Комплектующие WAI поставляются в 105 стран мира. Производственные мощности корпорации находятся в Канаде, Бразилии, США, Китае и Европе. Вся продукция соответствует всемирным требованиям качества.

Американский производитель WAI Global предлагает графитные щетки с плетением провода крест-на-крест. Отсутствие медных включений делает материал мягким, поэтому комплектующие более подвержены износу. К тому же графит не пропитан. Это наиболее дешевый вариант, представленный на рынке.

В комплекте WAI отсутствуют крепления щеточного узла к реле-регулятору. Приобрести щетки можно поштучно.

Срок службы. Срок эксплуатации составляет 2 года.

Плюсы WAI

1. Соотношение цена/качество.
2. Высокая надежность.
3. Отсутствие просадок напряжения.

Минусы WAI

1. Крайне часто встречаются подделки.



Krauf

Описание. Немецкий производитель Krauf принадлежит корпорации Motorherz GMBH. Мощности компании позиционируются на Юго-Востоке Азии. Вся продукция поставляется на вторичный рынок Восточной Европы.

Запчасти Krauf обладают сертификатами качества ISO 9001, PROTECT и ISO 9002.

Производство контролируется ведущими специалистами из Германии.

Щетки Krauf имеют хорошее соотношение цены/качества. Плетение амортизационного провода выполнено крест-на-крест. Материал изготовления — медно-графитный. Комплектующие подходят для европейских, азиатских, американских и отечественных автомобилей. Щетки хорошо становятся на штатное место.

Приобрести щетки Krauf можно в комплекте по две штуки. Элементы продаются с площадками, поэтому перепаивать ничего не придется.

Срок службы. Срок эксплуатации составляет 80 000-100 000 км пробега.

Плюсы Krauf

1. Сертифицированное качество.
2. Большой ассортимент для разных моделей.
3. Доступная стоимость.

Минусы Krauf

1. Иногда можно встретить подделку.



HC-Cargo

Описание. Мощности компании HC-Cargo сосредоточены в Дании, Украине и еще 2 странах. Ее история началась еще в 1963 году. Концерн выпускает генераторы и стартеры, а также комплектующие к ним.

Продукция сертифицирована по стандартам ISO 14001, ISO/TS 16949 и ISO 9001: 2000.

Помимо собственного производства, HC-Cargo упаковывает продукцию известных брендов в свои коробки.

Так, на рынке можно встретить продукцию из Дании на иномарки и отечественные автомобили. В ассортименте представлены комплектующие для легкового, грузового, коммерческого, сельскохозяйственного транспорта, а также спецтехники. Данный концерн является наиболее крупным поставщиком деталей электроники для автомобилей, поэтому каждый водитель найдет запчасти для своей модели.

HC-Cargo также занимается восстановлением генераторов и стартеров. Производитель может похвастать хорошим качеством щеток. Витое плетение амортизирующих проводов выполнено превосходно. Сама щетка изготовлена из медно-графитового материала, который характеризуется износоустойчивостью.

Приобрести щетки HC-Cargo можно поштучно.

Срок службы. Рекомендуемый интервал замены — каждые 200 000 км пробега.

Плюсы HC-Cargo

1. Доступная стоимость.
2. Устранение просадок в напряжении.
3. Большой ассортимент.

Минусы HC-Cargo

1. Существуют китайские подделки.



Какие щетки генератора купить

Для исправной работы генератора потребуются качественные комплектующие, поэтому ответственно отнеситесь к выбору щеток. В первую очередь, визуально осмотрите их состояние. На комплектующей не должно быть сколов и дефектов. Если вы приобретаете щетки в сборе с реле-редуктором, удостоверьтесь в наличии резьбы для крепления (в подделках она может отсутствовать).

Материал изготовления

Существует два основных вида щеток: графитовые и медно-графитовые. Узнать графитовые элементы можно по характерному черному следу, оставленному от них на вашей руке. Этот материал отличается мягкостью и не вредит токопроводящим кольцам. Но у него есть и недостаток — быстрый износ.

Если вы хотите пожертвовать токопроводящими кольцами в обмен на длительный срок службы щеток, приобретите медно-графитовые комплектующие. Твердая структура материала устойчива к износу. Однако будьте осторожны: с колец может отделяться стружка, поэтому стоит проводить регулярные осмотры агрегата.

Как и когда заменить щетки генератора своими руками

Содержание

1. Назначение
2. Описание
3. В каких случаях элемент нуждается в замене?
4. Инструкция по замене своими руками

Щетки генератора деталь которая есть практически в каждом автогенераторе.

Чем современней автомобиль, особенно иномарка, тем больше в нем электрических потребителей, которые тем или иным образом облегчают жизнь владельцу машины. Соответственно все большую роль среди автомобильных агрегатов играет автогенератор, который снабжает электричеством все потребители на машине.

Назначение

С помощью щеток генератора напряжение с реле регулятора подается на обмотку возбуждения — ротор . На роторе закреплены коллекторные кольца — коллектор ротора к которому плотно прилегают щетки. Чтобы передать ток с реле напряжения на обмотку ротора, щетки должны находится в определенном положении и прижиматься к коллекторным кольцам с определенной силой. Для этого они установлены в посадочных местах щеткодержателя и с обратной стороны их поджимает пружина.

Материал из которого изготовлены щетки генераторов иностранных производителей — смесь меди и графита отличается от отечественных лучшей износостойкостью и проводимостью. По этой причине не рекомендуется установка на иномарки этого элемента от отечественных автомобилей.

Как узнать, когда нужна замена?

1. Пробег автомобиля, 150-200 тыс. км. является сроком когда деталь порядком изношена.
2. Загорается и снова тухнет контрольная лампочка зарядки аккумулятора. Так может продолжаться несколько дней, пока значок не загорится окончательно.
3. Потеря мощности или просадка напряжения из-за неплотного прилегания изношенной детали.
4. Скачки напряжения бортовой сети автомобиля могут свидетельствовать о неисправности детали.
5. Если на генератор попало много моторного масла или иной технической жидкости, в этом случае деталь подвержена повышенному износу.

Как выполнить замену?

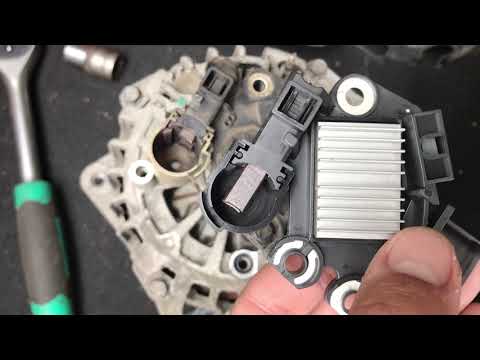

На многих современных автогенераторах щетки составляют одно целое с реле регулятором напряжения, например это справедливо для фирм Valeo, Bosch, Mitsubishi, Magneti Marelli у фирмы Denso реле регулятор выполнен отдельно от щеточного узла.

1. Снимаем защитную крышку
2. Снимаем реле-регулятор напряжения (либо щеточный узел)
3. Со стороны крепления жгута щетки высверливаем контакт так, чтобы остатки детали вышли. Стараемся не повредить пружину, которая находится внутри щеточного узла.
4. Берём новые щетки, проверяем свободно ли они двигаются в своих посадочных местах
5. Вставляем пружину и заводим жгут в отверстие, так чтобы осталась необходимая рабочая длинна.
6. Запаиваем место контакта, остатки жгутов отрезаем.
7. Собираем все в обратной последовательности.

На некоторых реле регуляторах возможна замена щеток генератора, а на некоторых деталь заменить не получиться, можно заменить реле регулятор в сборе.

Например, на генераторах Бош примерно с 2000 года реле регулятор идет в сборе с щетками, замена не возможна.

Мы можем произвести замену щеток генератора Bosch, Valeo, Denso, Mitsubishi, Форд Фокус 2, Хендай, Киа, Тойота и другие.

Для того, чтобы купить щетки генератора, необходимо знать их размеры, образец либо марку или модель агрегата.

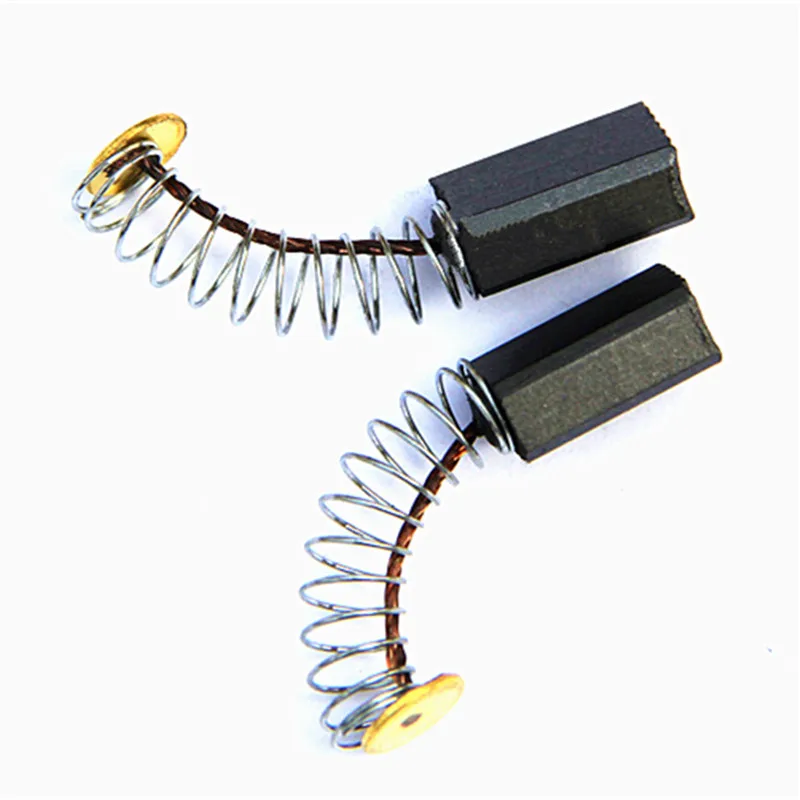

Самые распространенные размеры щеток для генератора следующие: 4*6*18, 5*8*20, 5*6*15, 4*7*19, 5*7*15. Для различных производителей размеры: длинна, ширина, высота могут быть разными.

Недавно гена на холостых оборотах при полной нагрузке (печка, ближний, габариты, туманки, магнитола, обогрев стекла и т.д.) начал не дадовать зарядку аккумулятору и аккумулятор начало «сосать». Проблему я конечно решил быстро, путём замены самого гены, но старый решено было продвегнуть ребилду.

Описание

Щетки, о которых идет речь, устанавливаются на многих транспортных средствах, где есть не только двигатель внутреннего сгорания, но также электрический двигатель. Самыми популярными по использованию являются ЭГ-4.

Эта модель достаточно удобна, потому что имеет стандартные рабочие параметры, которые подходят для машин различного года выпуска. Конечно, существуют и другие модели этих деталей. Они отличаются отличным запасом прочности, потому что содержат особый состав композиций.

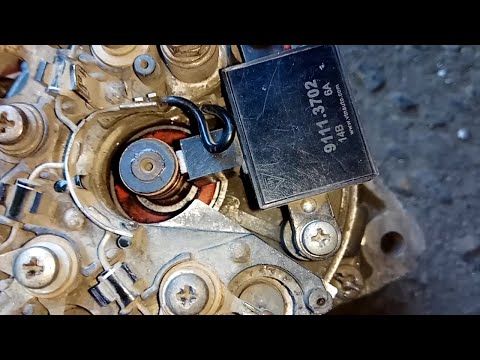

На машинах отечественного производства вышеописанные детали находятся под правой передней фарой, и найти их несложно. Чтобы их обнаружить, необходимо открыть капот. Взгляд сразу же падает на генератор, а на нем есть две странные крышки, внешне напоминающие жестяные банки. Это и есть генераторные щетки.

В каких случаях элемент нуждается в замене?

Щетки генератора, как было сказано выше, устанавливаются, помимо прочего, в грузовом транспорте, в двигателях городского типа и прочих механизмах, где ключевым элементом является электродвигатель. Не важно, в какой машине находится эта деталь – они всегда выполняют одну и ту же работу.

Для того чтобы понять, стоит ли их менять, нужно наблюдать за тем, на сколько миллиметров они выступают из отведенного им места. Должно быть не менее пяти миллиметров. Если показатели ниже, значит щетки износились и пришла пора их демонтировать.

Графитовые изделия могут быть разных моделей. Эти модели друг от друга отличаются не только устройством, но и предназначением. Критерием выбора детали является электродвигатель и принцип, на котором он работает. Можно подобрать даже «стандартные» приспособления. Этот вид подойдет для большинства машин, но минус в том, что их качество оставляет желать лучшего. Ведь стоит помнить: от выбора щеток зависит «долгожительство» транспортного средства.

В случае с двигателем, который предполагает большое количество оборотов, лучше всего покупать качественные графитные щетки, которые снабжены качественным составом. Он убережет детали от скорого разрушения, а потому транспортное средство будет дольше находиться в безопасности.

Целесообразным будет проверять исправность щеток раз в несколько лет. Плюсом в случае проверки функционирования детали является то, что нет необходимости извлекать генератор, ведь нужные детали расположены прямо сверху. Зачем и как поменять щетки на генераторе, мы расскажем далее (автор — Евгений Александрович).

Но в большинстве щетки генератора намекнут о замене такими показателями:

1. Внезапное хаотичное отключение электроники в машине. Зачастую понять сразу причину подобного поведения нелегко. Поэтому лучше всего проверить исправность механизмов и, в частности, узла.
2. Если внезапно в салоне машины ухудшилось освещение, и если внешняя оптика стала работать немного хуже, это может быть одним из признаков того, что устройства нуждаются в замене.
3. Падает напряжение, а также быстро разряжается АКБ. После этого аккумуляторную батарею часто бывает сложно зарядить.

Инструкция по замене своими руками

Замена щеток генератора не предполагает наличия особых навыков, средств и даже времени.

Поэтапная схема действий проста:

1. Необходимо снять клеммы с АКБ.
2. Демонтировать регулятор, который обычно находится с противоположной стороны от генератора.
3. Прочистить держатель от грязи и пыли. Нелишней будет очистка пружин и контактного кольца, которые выполняют фиксирующие свойства.
4. В некоторых случаях целесообразно будет произвести притирку углевых устройств к коллектору. Это можно исполнить благодаря мелкой стеклянной шкурке с небольшой зернистостью.
5. После этого меняем старую щетку на новую. Щеточный держатель должен помогать детали скользить свободно, то есть щеткодержатель не должен прилегать плотно.
6. После этого в обратном порядке собрать щеточный узел и вернуть на место минусовой провод аккумуляторной батареи.
