Гидравлические усилители: Гидравлический усилитель рулевого управления с электронным управлением

Гидравлический усилитель рулевого управления с электронным управлением

Чем выше скорость автомобиля, тем меньшие усилия должен прилагать водитель к рулевому колесу, чтобы изменить направление движения, что может привести к потере управляемости. Такая принципиальная закономерность характерна для всех систем рулевого управления (с постоянным и переменным передаточным отношением). Поэтому при разработке рулевого управления принимаются компромиссные решения.

Для улучшения управляемости автомобиля следует повышать крутящий момент при высоких скоростях и сводить его до минимума при малых скоростях движения и при парковке. Для выполнения этих требований современные легковые автомобили оснащаются гидроусилителями с электронным управлением и регулированием типа Servotronic. Эта система регулирует усилия на рулевом колесе в зависимости от скорости автомобиля.

Рис. Зависимость момента на рулевом колесе от скорости движения автомобиля при применении гидроусилителя типа Servotronic.

Нулевая скорость соответствует парковке.

Усилитель руля Servotronic создан на базе обычного гидроусилителя. Измененная конструкция клапана управления с поворотным золотником позволяет реализовать принцип непосредственной гидравлической обратной связи. Применением электрогидравлического преобразователя и соответствующим приспособлением клапана управления удалось обеспечить зависимость степени усиления от скорости автомобиля.

Необходимое для работы системы Servotronic давление рабочей жидкости порядка 130 кгс/см2 создается гидронасосом обычной конструкции. Под этим давлением рабочая жидкость поступает к поворотному золотнику 7 клапана управления.

В свободном состоянии торсион удерживает клапан управления в среднем (нейтральном) положении.

Рис. Схема рулевого управления оборудованного гидроусилителем с электронным управлением:
1,7 – поворотный золотник; 2,5 – торсион; 3 – электронный блок управления; 4 – датчик сигнала скорости; 6 – штифт; 8 – насос гидравлический; 9 – резервуар; 10 — предохранительный и перепускной клапан; 11 – реактивный поршень; 12 – электромагнитный клапан; 13,18 – распределительная втулка; 14 – правая полость силового цилиндра;15 — левая полость силового цилиндра; 16 – подвод жидкости к правой полости; 17 – подвод жидкости к левой полости; 19- поршень; а – нейтральное положение; б – поворот вправо; в – поворот влево

В блоке клапана управления находится торсион 5. Верхняя часть торсиона соединена штифтом с золотником 7. Нижняя его часть соединена также штифтом с ведущей шестерней 19 и с втулкой распределителя 13. Торсион связан с рулевым валом через карданный шарнир. Соединения торсиона выполнены посредством штифтов 6.

Рис. Соединения торсиона:
5 – торсион; 6 – штифт; 7 – поворотный золотник; 13 – распределительная втулка; 19 – ведущая шестерня

Подаваемая гидронасосом рабочая жидкость поступает через входное сверление в корпус клапана управления и далее через кольцевой паз и радиальные отверстия в распределительной втулке клапана к регулирующим кромкам золотника. При нейтральном положении клапана рабочая жидкость перетекает через приточные кромки золотника 1 и поступает во все продольные пазы распределительной втулки и далее мимо сливных кромок золотника в его сливные пазы. Через эти пазы рабочая жидкость отводится в сливную полость и далее в бачок. При этом правая и левая полости силового цилиндра оказываются соединенными между собой через подключенные к ним трубопроводы и кольцевые пазы в корпусе клапана.

При повороте рулевого колеса налево создаваемый водителем крутящий момент передается на торсион 2, верхний конец которого соединен штифтом 6 с поворотным золотником, а нижний конец – с распределительной втулкой 18 и приводной шестерней рулевого механизма. В результате торсион скручивается подобно стабилизатору при наезде одного из колес автомобиля на неровность дороги.

При закрутке торсиона золотник вместе с верхней частью торсиона поворачивается в распределительной втулке, изменяя относительное положение пазов золотника и перепускных отверстий втулки. По мере поворота золотника относительно втулки одни каналы открываются, а другие закрываются.

Рабочая жидкость поступает через щели, раскрывающиеся при перемещении приточных кромок, в продольные пазы и далее через отверстие в кольцевой паз и через трубопровод в правую полость 14 силового цилиндра. На поршень 19 воздействует давление жидкости, что облегчает поворот рулевого колеса.

При поступлении рабочей жидкости в правую полость силового цилиндра происходит ее вытеснение из левой полости в сливную магистраль.

Если отпустить рулевое колесо, распрямляющийся торсион вернет золотник в нейтральное положение относительно распределительной втулки.

При повороте рулевого колеса направо рабочая жидкость поступает в левую полость 15 силового цилиндра и происходит ее вытеснение из правой полости.

Электронный блок управления системы Servotronic обрабатывает сигнал скорости автомобиля и изменяет в соответствии с ним ток управления электромагнитным клапаном 4. При повышении скорости автомобиля блок управления системы уменьшает ток управления электромагнитным клапаном. В результате этот клапан частично открывается и перепускает ограниченное количество рабочей жидкости из приточного кольцевого паза 5 в полость 9 над реактивным поршнем 8. При этом жиклер 6 препятствует сильному оттоку рабочей жидкости на слив, благодаря чему в полости над реактивным поршнем создается достаточно высокое давление. В зависимости от величины этого давления изменяется усилие, передаваемое поршнем на шарики и далее на втулку распределителя.

Чем выше давление рабочей жидкости, тем большие усилия создаются усилителем и тем большие усилия должен прилагать водитель к рулевому колесу.

Действующее на реактивный поршень давление передается на шарики 7, которые установлены между ним и скошенными поверхностями центрирующей втулки 10, жестко соединенной с распределительной втулкой. Точное центрирование клапана управления особенно благоприятно при движении автомобиля по прямой. При вращении клапана управления, находящиеся под нагрузкой шарики противодействуют повороту золотника относительно распределительной втулки. Таким образом, гидравлический способ создания реактивных усилий используется для повышения момента на рулевом колеса до уровня, подбираемого индивидуально для каждой модели автомобиля.

При высоких скоростях движения ток управления снижается до нуля, в результате чего электромагнитный клапан открывается полностью. В результате на реактивный поршень действует максимальное давление, соответствующее его величине в приточном кольцевом пазе.

В результате этого при повороте рулевого колеса на реактивный поршень действует повышенное давление рабочей жидкости. Если действующее на реактивный поршень давление достигло установленного для данного автомобиля предела, открывается ограничительный клапан 3, через который рабочая жидкость перетекает в сливную полость. При этом дальнейший рост давления прекращается.

Рис. Блок клапана управления:
1 – распределительная втулка; 2 – сливная полость; 3 – ограничительный клапан; 4 – электромагнитный клапан; 5 – приточный кольцевой паз; 6 – жиклер; 7 – шарик; 8 – реактивный поршень; 9 – полость над реактивным поршнем;10 – центрирующая втулка

При небольшой или нулевой скорости движения сила протекающего через электромагнитный клапан тока достигает максимальной величины, в результате чего электромагнитный клапан 4 закрывается и предотвращает поступление рабочей жидкости в полость 9 над реактивным поршнем. При этом в полости над реактивным поршнем поддерживается такое же давление, как и в сливной полости 2, так как они соединены между собой посредством жиклера 6. Таким образом клапан управления системы Servotronic действует так же, как обычный клапан с поворотным золотником. Так как действие реактивного поршня отсутствует, для поворота колес автомобиля требуются относительно небольшие усилия на рулевом колесе.

При воздействии на рулевой механизм силы в противоположном направлении, например, в результате наезда на неровность, усилитель действует как демпфер. В этом случае торсион закручивается под действием усилия, передаваемого на него через рейку и ведущую шестерню. При этом золотник поворачивается из нейтрального положения относительно втулки распределителя. В результате рабочая жидкость поступает под давлением в ту полость силового цилиндра, которая создает противодействие движению рейки.

Рис. Схема работы гидроусилителя при наезде на препятствие

Например, при переезде неровности на колесо автомобиля действует сила FA, которая стремится его повернуть вокруг точки D (по часовой стрелке). При этом на рейку передается сила FZ, которая поворачивает шестерню и закручивает торсион. В результате открывается проход рабочей жидкости под давлением в правую полость силового цилиндра, а левая полость сообщается со сливом. Действующая на поршень и рейку реактивная сила FR уравновешивает силу FZ и противодействует таким образом повороту колес автомобиля.

На привод насоса гидроусилителя затрачивается значительная мощность (5…7 л.с.), поэтому в целях экономии топлива в современных автомобилях применяют гидравлические насосы с приводом не от коленчатого вала, а от электродвигателя, который включается в работу по сигналу блока управления. Такая конструкция позволяет также повысить долговечность насоса гидроусилителя, так как он работает только во время поворота рулевого колеса.

Усилители тормозных приводов.

Усилители тормозных приводов



Для облегчения работы водителя при торможении, а также сокращения тормозного пути автомобиля в гидравлических тормозных приводах применяются усилители, использующие для работы разрежение во впускном трубопроводе двигателя. Пневматический привод не нуждается в специальном усилителе – энергия сжатого воздуха позволяет создавать в тормозных механизмах моменты, достаточные для торможения автотранспортного средства любой массы и на любой скорости.

Усилители гидравлических тормозных приводов подразделяют на вакуумные и гидровакуумные. Если усилитель расположен между тормозной педалью и главным цилиндром, его называют вакуумным, если усилитель включен непосредственно в гидравлическую часть привода, его называют гидровакуумным.

***

Гидровакуумный усилитель тормозного привода

Гидровакуумный усилитель (рис. 1) состоит из трех основных частей: гидроцилиндра, вакуумной камеры и клапана управления.
В цилиндре гидровакуумного усилителя, соединенного с главным цилиндром, перемещается поршень с шариковым клапаном. Поршень связан с толкателем штифтом, который плотно прилегает к отверстию поршня, а с отверстием толкателя образует некоторый зазор.

В поршне выполнены прорезы для толкателя клапана, представляющего собой плоскую скобу с шипом на конце, которая может перемещаться относительно поршня на небольшую величину.
В цилиндре установлены перепускной клапан для выпуска воздуха и штуцер для подсоединения трубопроводов. Перемещение поршня ограничено упорной шайбой со стороны вакуумной камеры.

Корпус вакуумной камеры состоит из двух штампованных чашек, связанных хомутами. Между чашками, поджимаемыми пружиной, соединенной через тарелку с толкателем поршня, зажаты края мембраны. Левая полость вакуумной камеры перед мембраной соединена шлангом с полостью корпуса клапана управления, а правая полость за мембраной – с впускным трубопроводом двигателя.
Клапан управления состоит из поршня и мембраны, зажатой между двумя частями корпуса клапана управления. Вакуумный и воздушный клапаны соединены стержнем, удерживаемым в нижнем положении пружиной.
Воздушный фильтр клапана управления соединяется с внешней средой (атмосферой).

В исходном положении под воздействием пружины воздушный клапан, находящийся на одном стержне с вакуумным клапаном, закрыт. При этом правая полость вакуумной камеры, где создалось разрежение, сообщается через открытый вакуумный клапан с левой полостью. Мембрана вакуумной камеры находится в состоянии покоя.

Под действием силы, приложенной к тормозной педали, жидкость из главного цилиндра по трубопроводу поступает в гидроцилиндр усилителя и через открытый шариковый клапан поступает к колесным цилиндрам. При увеличении силы, действующей на педаль, давление жидкости возрастает, и поршень клапана управления вместе с мембраной и седлом вакуумного клапана поднимается вверх, преодолевая сопротивление возвратной пружины мембраны. При этом седло прижимается к вакуумному клапану, вследствие чего полости мембраны усилителя разобщаются.
При дальнейшем перемещении поршня и движении вакуумного клапана, связанного стержнем с воздушным клапаном, последний открывается, преодолевая сопротивление своей пружины, в результате чего воздух из окружающей среды поступает из полости клапана управления в левую полость вакуумной камеры усилителя.

Правая полость вакуумной камеры остается соединенной с впускным трубопроводом двигателя. Из-за разности давлений в полостях вакуумной камеры ее мембрана прогибается, перемещая вместе со штоком и поршень гидроцилиндра.
Шариковый клапан закрывается, и поршень гидроцилиндра создает дополнительное давление на жидкость, в результате чего в колесных тормозных цилиндрах давление увеличивается.



Следящее действие клапана управления обеспечивает пропорциональность усилия, прикладываемого к тормозной педали, и дополнительного усилия, развиваемого гидровакуумным усилителем. Отсутствие следящего механизма в усилителе привело бы к прогрессирующему возрастанию давления жидкости в приводе вплоть до полной остановки автомобиля даже при незначительном усилии на тормозную педаль.

Работа следящего устройства гидровакуумного усилителя заключается в следующем.
При торможении автомобиля давление тормозной жидкости, действующее на поршень клапана управления снизу, и давление пружины клапана и воздуха сверху в какой-то момент находятся в равновесии. Мембрана клапана управления опускается вниз, воздушный клапан закрывается, и поступление воздуха в левую полость вакуумной камеры усилителя прекращается.
Если водитель сильнее нажал на педаль, то под действием дополнительной порции тормозной жидкости поршень клапана управления поднимается, равновесие нарушится, воздушный клапан вновь приоткроется, впустив дополнительную порцию воздуха в левую полость вакуумной камеры. Давление на мембрану вакуумной камеры увеличится, соответственно возрастет усилие, создаваемое поршнем гидроцилиндра усилителя, затем вновь наступает состояние равновесия.

При растормаживании давление жидкости, действующей на поршень клапана, снижается. Мембрана клапана опускается, воздушный канал закрывается, вакуумный клапан открывается. Левая полость вакуумной камеры сообщается с правой полостью, и давление в них выравнивается. Возвратная пружина мембраны вакуумной камеры возвратит толкатель вместе с поршнем гидроцилиндра в исходное положение.
Толкатель клапана, дойдя до упорной шайбы, остановит и откроет своим шипом шариковый клапан.

При остановке двигателя запорный клапан автоматически разъединяет гидровакуумный усилитель и впускной трубопровод, вследствие чего в усилителе некоторое время поддерживается низкое давление, позволяющее выполнить одно-два торможения при неработающем двигателе. После этого эффективность торможения заметно снизится, что отразится в необходимости прикладывать существенное усилие к тормозной педали, поскольку при неработающем двигателе усилитель не работает.

***

Вакуумный усилитель тормозного привода

Вакуумный усилитель отличается от гидровакуумного тем, что механически непосредственно связан с тормозной педалью, поэтому на автомобилях располагается рядом с этой педалью со стороны моторного отсека.
Гидровакуумный усилитель встраивается в гидропривод после главного тормозного цилиндра и связан с ним посредством трубопроводов, поэтому может располагаться на автомобиле где угодно.

В корпусе вакуумного усилителя (рис. 2) размещается мембрана и поршень, обеспечивающий ее деформацию путем удлинения ее цилиндрической направляющей. В трубчатой части поршня располагается плоский клапан, взаимодействующий с двумя седлами – наружным и внутренним. Наружное седло принадлежит телу поршня и позволяет разобщать левую и правую полости усилителя. Внутреннее седло принадлежит плунжеру, связанному со штоком тормозной педали.

В расторможенном состоянии при отпущенной педали седло внутреннего клапана прижато к клапану, а между наружным седлом и клапаном имеется щель, соединяющая каналом левую и правую (от тормозной педали) полость, в результате чего в обеих полостях устанавливается одинаковое низкое давление.

При нажатии на педаль плунжер выбирает зазор, после чего продолжает движение влево вместе с поршнем и, толкая перед собой резиновый диск, вызывает срабатывание главного цилиндра. Одновременно происходит закрытие наружного клапана и открытие внутреннего клапана. Воздух через фильтр и канал поступает в правую полость усилителя.
Перепад давлений между полостями создает силу, которая через пружину передается на шток главного цилиндра, суммируясь с силой, прикладываемой к этому штоку водителем через педаль, шток и плунжер. Давление воздуха в правой полости, определяющее силу, создаваемую усилителем, устанавливается в момент закрытия внутреннего клапана.

Недостатком данной конструкции усилителя является то, что он, будучи конструктивно связан с тормозной педалью, может располагаться только в двигательном отсеке, который в современных автомобилях (особенно легковых) недостаточно большой. Поэтому на легковых автомобилях применяют исполнительный механизм усилителя, состоящий из двух мембран, что позволяет уменьшить диаметр усилителя.

Как и в гидровакуумном, в вакуумном усилителе имеется запорный клапан, позволяющий некоторое время поддерживать разрежение в вакуумной камере после остановки двигателя и выполнять одно-два торможения. После израсходования этого запаса эффективность торможения будет зависеть только от физического усилия, оказываемого водителем на педаль тормоза.

***

Тормозные механизмы



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

почему гудит и свистит ГУР на холодную и на горячую, что делать?

Если при повороте руля появляется стук, гул, скрип или скрежет, это, на самом деле, не всегда проблема, которая требует решения. Так, автомобили с гидроусилителями руля шумят довольно часто (эдакий негромкий гул) при повороте руля, и это особенность ГУРов. Другое дело, если этот гул превращается в скрежет, скрип или даже стук или просто усиливается — тогда есть вероятность, что Вам придётся обратиться к механику.

Можете ли вы описать шум? Является ли это хруст, визг, гул, стук, скрежет и так далее при повороте руля? Очень важно, чтобы Вы могли правильно охарактеризовать этот вид звука. В любом случае, ниже по каждому из симптомов мы будем рассматривать дополнительные ключи к нахождению точной проблемы. Но Вам всё равно необходимо принять во внимание следующие нюансы этого шума:

1. Какого характера этот шум: стук, скрежет, гул, хруст, скрип или что-то ещё?
2. Появляется ли шум только при повороте руля, при вхождении в поворот или ещё при каких-либо обстоятельствах и действиях?
3. Шум появляется всегда или зависит от погоды, влажности, прогрева компонентов подвески/рулевого управления, загруженности автомобиля и т. п.?
4. Звуки появляются при повороте руля налево или направо или в обе стороны?
5. Какие дополнительные симптомы или проблемы появляются при таком шуме?

Ответы на все эти вопросы дадут ценную информацию для правильной диагностики шумов при повороте руля.

Передняя часть Вашего автомобиля выполняет много различных задач:

• предотвращает крен автомобиля на поворотах;
• перемещает колёса вверх-вниз для амортизации;
• позволяет поворачивать колёса рулём;
• передаёт мощность от двигателя к колёсам, приводя автомобиль в движение, на переднеприводных авто.

С учётом всего этого, есть много причин для механизмов передней подвески и рулевого управления износиться. К счастью, по мере того, как эти компоненты изнашиваются, многие из них начинают издавать странные шумы, предупреждающие, что они должны быть заменены, смазаны или исправлены. Тем не менее, к тому времени, когда они начинают делать шум, они, как правило, уже очень близки к провалу, так что лучше как можно быстрее продиагностировать тот или иной агрегат. Одни звуки, издаваемые при повороте руля, похожи на стук, другие на скрип, третьи, на гул и так далее.

Вот список всех таких шумов, который Ваш автомобиль может издавать при повороте руля, и возможные проблемы, связанные с ними. Это те места, с которых следует начать диагностику, но помните, это не исчерпывающий перечень возможных причин. Итак, в чём могут быть причины стуков, скрипов, гулов при повороте руля?

Гул во время поворота руля на месте

Такой вид шума при повороте руля, когда автомобиль стоит, характерен для автомобилей с гидроусилителем руля (ГУР). И это нормальное условие для любой машины с ГУРом. Если Вы сели в автомобиль впервые и слышите этот негромкий гул, то знайте, что он будет довольно часто сопровождать Вас. В очень редких случаях гул может появляться только при повороте руля в одну сторону: влево или вправо.

Однако, если Вы уже давно владеете машиной, и гул стал очевидно более громким, появляется не только при повороте руля на месте, но и на ходу, то, возможно, следует проверить ГУР. Не волнуйтесь, наиболее частая проблема при таком симптоме, как гул при повороте руля, легко решается доливкой жидкости ГУРа. Просто проверьте её уровень под капотом (специальный бачок с отметками минимального и максимального уровня жидкости и идентификацией в большинстве случаев, что это именно жидкость ГУРа). Низкий уровень жидкости может говорить о возможной утечке, поэтому после её доливки проверяйте первое время уровень по меньшей мере раз в неделю.

Гидроусилитель руля в рулевой системе

Другими проблемами такого симптома могут быть неисправный насос гидроусилителя, попавший в систему ГУРа воздух или ослабленный ремень гидроусилителя. В этом случае поможет только специализированный сервис.

Практически все указанные неисправности гидроусилителя руля проявляются, помимо гула при повороте руля, ещё более трудным поворачиванием этого самого руля.

Стук при повороте автомобиля в движении

Следующий симптом — это характерный стук, когда Вы входите в поворот. Причём, стук может быть тем сильнее, чем меньше угол поворота и хуже дорога. Такой стук характерен для пришедших в негодность стоек амортизаторов — они просто перестали отрабатывать должным образом, и их необходимо заменить. Ввиду того, что амортизаторы на одной оси изнашиваются далеко не всегда равномерно, стук обычно сопровождается при повороте в одну сторону, а в другую — нет.

Схематично представленный амортизатор

Другой симптом, помимо стука при вхождении в повороты, характерный для этой неисправности — появление стука на неровных поверхностях в том числе и при движении по прямой. Дело в том, что на амортизаторы именно в повороте нагрузка увеличивается, и стучат они при этом чаще. Также обратите внимание на наличие мокрых пятен на амортизаторах — это может говорить об их утечке.

Если Вашему автомобилю уже не один год, у него уже внушительный пробег (цифры мы приводить не будем, так как у разных моделей стойки могут прийти в негодность по-разному, и, кроме того, много других факторов влияют на это), амортизаторы у него находятся в группе риска (болезнь Вашей модели, о которой можно узнать на тематическом форуме, например, или у дилера), то вполне возможно, что причиной стука при поворотах являются как раз амортизаторы. Проверить это можно, заехав к профессиональному механику.

Стук при повороте руля с люфтом руля

Шарниры рулевого управления хотя и не требуют обслуживания почти на всём сроке службы автомобиля, всё же в условиях наших дорог они, бывает, изнашиваются. Главным симптомом износа рулевых шарниров является их ослабление с появлением люфта и характерного, но тихого стука при самом начале поворота руля. Наиболее точно определить причину такого стука при повороте можно, встав на ровном месте на стоянке и попытавшись поворачивать руль из стороны в сторону — сначала небольшими движениями руля, а затем всё больше, пока не определится люфт и стук. Можно также выйти из машины, смотреть на колёса и проделывать эту же работу с рулём в открытое окно машины или дверь. Если Вы видите, что при кручении руля небольшими амплитудами колёса остаются бездвижными, то в рулевой системе появился люфт, который необходимо устранить.

Победить эту неисправность можно, продиагностировав у специалиста все шарниры на предмет изношенности и люфта, и заменив изношенные шарниры и соединения и подтянув соответствующие механизмы, дающие люфт руля.

Скрип или скрежет при повороте руля и на месте, и в движении

Другой шум, который можно услышать, когда он исходит от руля и реагирует на повороты руля — это скрип или скрежет. Эти звуки, как правило, также являются симптомом изношенных шарниров в рулевой системе или же передней подвеске. Как и в предыдущем случае, необходимо продиагностировать соединения в рулевом управлении или подвеске и по мере надобности заменить их.

Но наиболее частая проблема при данном симптоме — износившиеся рулевые наконечники или дефицит смазки в них.

Также причиной скрипа (иногда и до хруста) при повороте руля независимо от того, стоит автомобиль или едет, могут быть опорные подшипники стойки или нижние шаровые опоры. В последнем случае дополнительным симптомом является люфт колеса, когда автомобиль находится на весу.

Хруст на поворотах в переднеприводных автомобилях

Бывает и так, что автомобиль аж хрустит при вхождении в поворот. Причём, чем круче поворот и чем выше скорость, тем характернее и громче издаваемый хруст. Кажется, что этот хруст не зависит от поворота руля, а исходит именно при манёвре поворота на дороге и издаётся из-под колеса, на которое приходится нагрузка — то есть колеса с внешней стороны траектории поворота. При этом, хруст чаще всего бывает при поворотах только в какую-либо определённую сторону: вправо или влево.

Такой хруст характерен только для переднеприводных или полноприводных автомобилей. И причиной хруста при повороте машины является ШРУС, более известный в простонародье как «граната».

ШРУС представляет собой соединение, которое позволяет переднему колесу поворачивать во всех направлениях под определённым углом, сохраняя при этом постоянную скорость оси. Поскольку ШРУС постоянно крутится и испытывает серьёзные нагрузки, иногда он изнашивается и должен быть заменён.

Внутренности ШРУСа

Вы можете проверить состояние гранат в автомобиле, повернув руль до упора и медленно, а затем немного быстрее водя машину по кругу — сначала в одну сторону, затем в другую.  Если Вы слышите хруст при таком манёвре, то у Вас износился ШРУС. Обратите внимание, если такой хруст сопровождается ещё и вибрацией, то машину следует отвезти к специалисту как можно скорее.

Граната (выделена красным) в пыльнике

Граната должна всегда работать внутри пыльника, который защищает её от попадания грязи и пыли в систему. Она изнашивается нередко из-за повреждения этого пыльника. А хруст гранаты — это есть ни что иное, как перемалывание частиц грязи внутри неё либо рассыпавшиеся подшипники гранаты.

Ваш автомобиль — это чрезвычайно сложная система, и рулевая система с подвеской состоят из множества компонентов и различаются по своей структуре, типу работы и составных частей от модели к модели и даже нередко от модификации к модификации одной модели. Поэтому тот или иной шум может указывать не только на всё то, что мы привели выше. Часто разного рода звуки издают рулевая колонка, рулевая рейка, поворотные кулаки, амортизаторы и шарниры. Даже элементарно отвалившаяся или ослабленная деталь совершенно не связанной с управлением или подвеской системы может, например, начать задевать элементы рулевой системы или подвески при повороте руля или на кочках соответственно.

Тем не менее, оптимальным порядком действий при появлении того или иного постороннего шума при повороте руля или всей машины является перво-наперво выявление дополнительных симптомов шумов (уводы руля в сторону, более точная идентификация звуков). Далее следует осмотреть под машиной все пыльники рулевой системы и подвески, проверить руль, а затем колёса на люфт.

Почему гудит гидроусилитель руля и как это исправить

Несмотря на кажущуюся простоту конструкции гидроусилителя руля, данная система имеет довольно сложный принцип действия. Она является именно вспомогательным элементом рулевого управления, и при ее выходе из строя полного отказа руля не произойдет, но управлять машиной станет труднее. Особенно опасно, когда гидроусилитель руля перестает работать во время движения машины, и водителю сложно мгновенно привыкнуть к «тяжести» поворота рулевого колеса, которой вызвана пониженная маневренность машины.

Если гудит гидроусилитель руля при повороте, этому есть несколько причин:

• Сниженный уровень жидкости гидроусилителя руля. Если водитель не контролирует уровень жидкости в гидроусилителе руля, проблема с появлением посторонних звуков при вращении рулевого колеса может возникать именно из-за ее низкого уровня. В такой ситуации нужно заменить жидкость в системе и провести диагностику, определив, из-за чего снизился ее уровень. Чаще всего масло гидроусилителя вытекает из-за проблем с рейкой или насосом;
• Низкокачественная жидкость в бачке гидроусилителя руля. Есть расходные материалы для автомобилей, на которых нельзя экономить, и масло для гидравлического усилителя в их числе. Его стоимость не столь велика, чтобы выбирать максимально дешевые варианты для замены, а экономия на расходной жидкости может «вылиться» в серьезные поломки системы, которые потребуют замены дорогостоящих деталей.

Если масло в гидравлическом усилителе руля выработало свой ресурс, следует его заменить. Замена качественной жидкости требуется, примерно, один раз в два года (или через каждые 70-80 тысяч пробега). Имеется бытовой способ анализа жидкости гидроусилителя на предмет ее пригодности. Чтобы узнать, необходима ли ей замена, открутите крышку бачка гидроусилителя и наберите при помощи шприца (или пипетки) немного масла, которое находится в нем. Далее капните его на белую бумагу и посмотрите на цвет. «Чистая» жидкость для гидроусилителя не должна быть черной или коричневой. Допустимы такие цвета как: бордовый, малиновый или красный. Обязательно проверьте запах жидкости гидроусилителя, от нее не должно пахнуть жженой резиной.

• Неисправности, связанные с рулевой рейкой. Одна из самых неприятных проблем, из-за которой может начать гудеть гидроусилитель при повороте руля. Если неисправность кроется в рейке, потребуется провести на сервисе диагностику рейки и гидроусилителя. В некоторых ситуациях может потребоваться дорогостоящая замена рулевой рейки.
• Плохо натянут приводной ремень гидравлического усилителя. Если ремень гидроусилителя расслаблен или сильно изношен, может возникать гул при вращении рулевого колеса. В такой ситуации водитель может самостоятельно приобрести новый ремень и выполнить его замену;
• Попадание воздуха в систему гидроусилителя. Существует две распространенные причины, из-за которых воздух может оказаться в системе: попадание во время замены жидкости и подсос воздуха через неплотно соединенные узлы системы. При возникновении подобной проблемы требуется обнаружить ее причину и ликвидировать ее. После этого необходимо промыть систему гидроусилителя руля, поменять масло на новое и правильно прокачать систему, чтобы в ней не осталось воздуха. Обратите внимание, что при попадании воздуха в гидроусилитель, жидкость в бачке начинает пениться.
• Поломка насоса гидроусилителя руля. Определить данную неисправность проще, чем остальные. Когда ломается насос гидроусилителя, система фактически перестает работать, из-за чего руль становится «тугим», вместе с этим начинает появляться гул при повороте руля. Чаще всего проблемы с насосом возникают из-за неисправности крыльчатки, подшипника или сальников. Ремонт насоса гидроусилителя выполняется крайне редко, и при его выходе из строя потребуется провести замену детали.

Большинство причин, которые приводят к появлению гула гидроусилителя руля при повороте, можно диагностировать и исправить самостоятельно. Однако лучше не доводить ситуацию до серьезных проблем, и правильно эксплуатировать систему.

Возможные причины появления гула

Сам по себе механизм гидроусилителя достаточно простой, поэтому при необходимости вы всегда сможете разобраться в нем сами. Соответственно, если гудит ГУР, при повороте на горячую или холодную слышен свист и узел жужжит, найти причину можно своими силами. Однако для того, чтобы понять, почему гудит гидроусилитель руля на холодную или горячую, необходимо наиболее очно произвести диагностику симптомов. Сегодня специалисты выделяют несколько возможных признаков, которые могут спровоцировать гул.

Схема гидроусилителя рулевого управления автомобиля ГУР

Итак, почему при повороте на горячем или холодном двигателе начинается гул и что делать в таких случаях? Одной из основных причин является плохое состояние масла в системе. Ни для кого не секрет, что любой расходный материал в той или иной системе транспортного средства — не вечный, даже несмотря на то, что производители уверяют, что масло заливается на весь срок эксплуатации авто. Поэтому если воет ГУР, то одной из причин может являться именно расходный материал.

Если вы не будете вовремя производить замену жидкости, то и на холодную, и на горячую при поворотах будет проявляться гул, поэтому состояние масла необходимо проверить в первую очередь. Рабочее вещество должно иметь первостепенный оттенок, что касается уровня, то он также должен быть оптимальным, так что если вы заметили, что масла в системе не хватает, то лучше будет долить. Мешать масла не рекомендуется, только в том случае, если они полностью соответствуют друг другу по составам и присадкам. Что касается интервалов замены, то он зависит от эксплуатации транспортного средства, но в среднем эта жидкость меняется один раз в два года.

Если смазка действительно плоха, то вы заметите, как на холодном и горячем двигателе при повороте авто руль будет крутиться труднее. Так что если вы прикладываете дополнительные усилия, при этом слышите гул, то вероятнее всего, проблема кроется именно в расходном материале.

Поврежденный пыльник рулевой рейки

Еще одной причиной, по которой свистит система при повороте на холодную или горячую, является некорректная работа рулевой рейки, как правило, причиной поломки устройства является температура. В результате резких температурных перепадов механизм может работать некорректно.

Кроме того, гул проявляется и в результате попадания соли в систему, которая остается на дорогах после посыпания в гололед. При попадании на компоненты узла, такие как сальники и пыльники, соль их разъедает, в результате чего устройство свистит, но не из-за разъедания сальника, а из-за утечки масла, которая является следствием. Для решения вопроса нужно снимать устройство и ремонтировать его.

Как показывает практика, в большинстве случаев произвести ремонт не так просто, поэтому обычно проблема решается путем замены компонента. Помимо этого, ГУР часто свистит из-за того, что произошел износ или ослабление ремешка привода, если это так, то в первую очередь необходимо осуществить диагностику. Если во время поворота устройство свистит, то попробуйте подтянуть ремешок, если же он достаточно изношен, то его необходимо только менять. Если регулярно появляется гул, то со временем это может отразиться на управляемости транспортного средства, тем более, что появлению таких звуков может способствовать вибрация рулевого колеса (автор видео — Chevrolet Aveo).

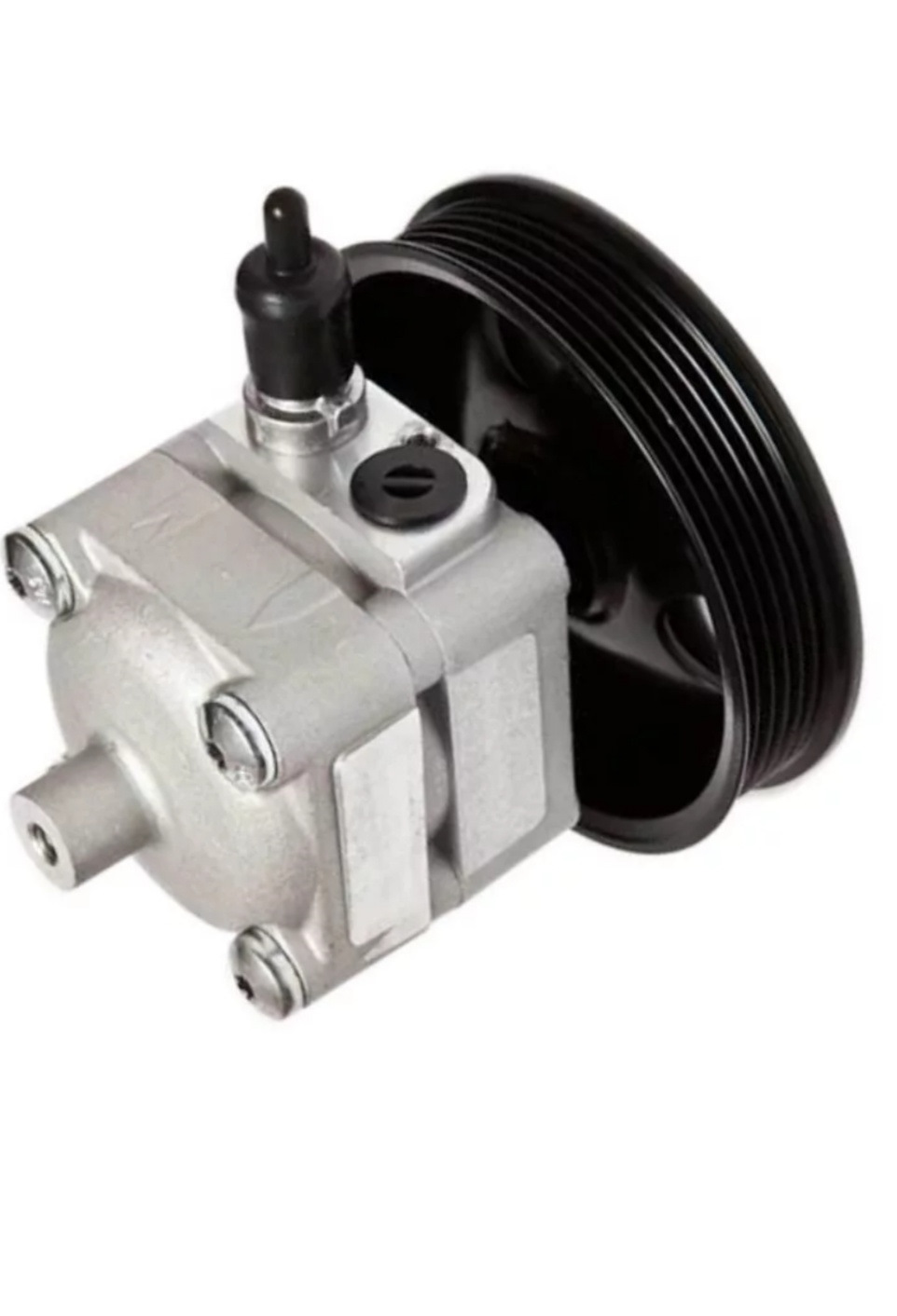

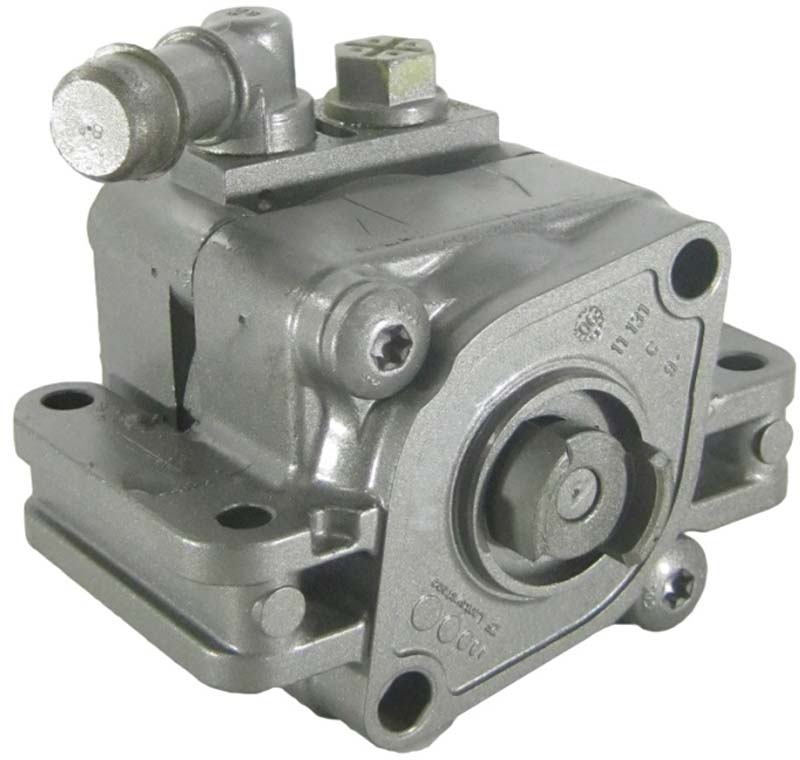

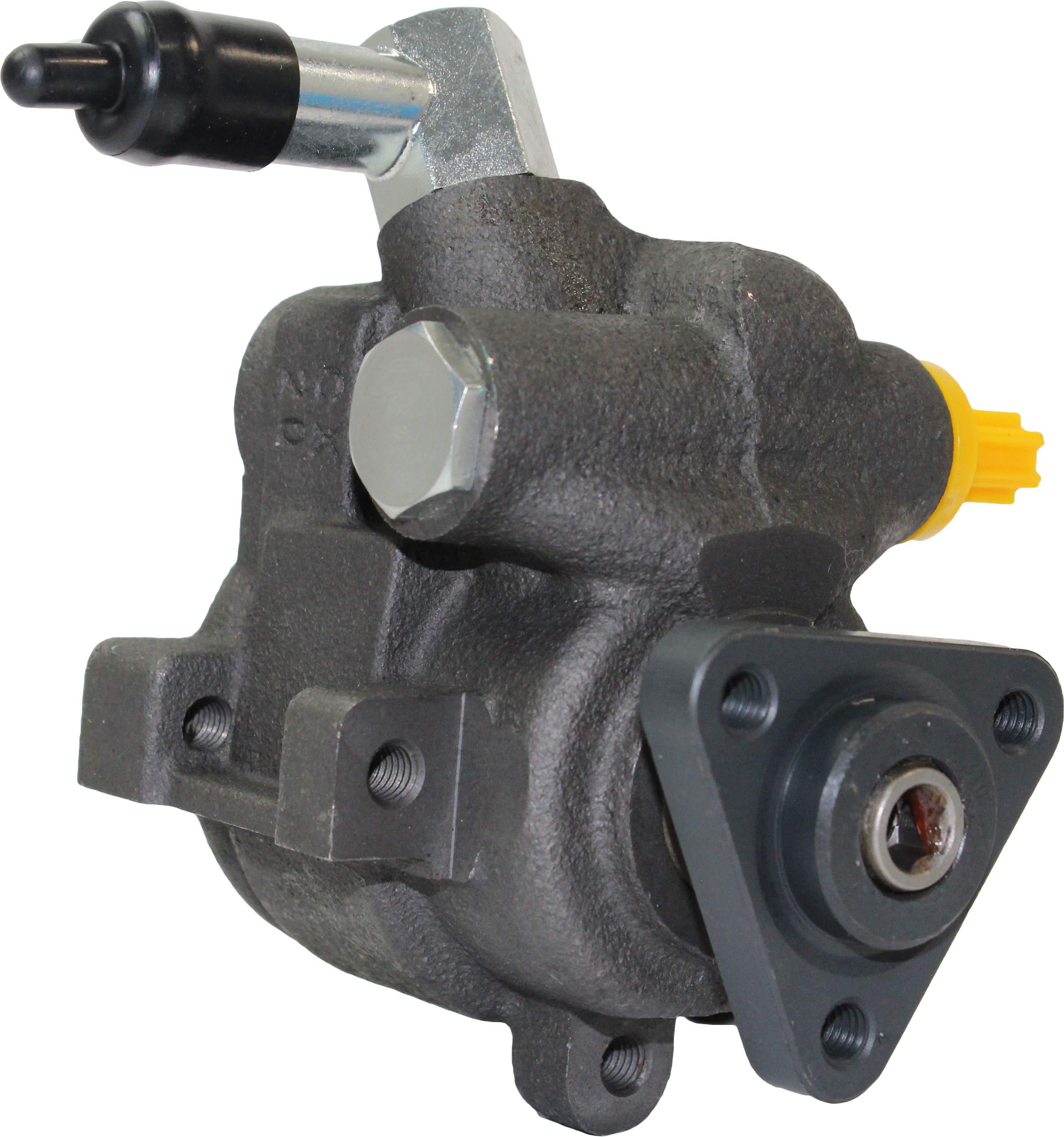

Отдельно следует выделить насос. Поскольку основным его предназначением является подача рабочей жидкости в узел, при его выходе из строя масло может попадать в систему неравномерно или вовсе не попадать. Тогда ГУР свистит. Если проблема действительно заключается в работоспособности насоса, то этот компонент необходимо будет менять. Также бывает гудит подшипник.

Основные узлы гидроусилителя руля

Гидроусилитель состоит из нескольких важных компонентов, а поломка любого из них чревата выходом из строя всего агрегата:

1. Насос гидроусилителя руля, включающийся вместе с пуском двигателя. Его задача — качать масло из бачка и разгонять его по системе.
2. Непосредственно бачок с маслом.
3. Распределитель рабочей жидкости по гидроцилиндрам — включается в работу при повороте руля.

Многие автовладельцы полагают, что масло в ГУР рассчитано на весь срок службы автомобиля. Однако это неверно — менять его всё же потребуется. Обслуживание также подразумевает постоянный контроль уровня рабочей жидкости в бачке. Если масло при частичной утечке достигнет критического уровня, то гидроусилитель начнет гудеть, а впоследствии просто перестанет работать.

Гидроусилитель гудит при вращении руля

ГУР может выть при вращении руля, а когда машина движется прямо, гула не слышно. То же самое происходит, если автомобиль стоит на месте:

• при неподвижном состоянии руля гидроусилитель работает тихо;
• при повороте рулевого колеса раздается гудение.

Причин возникновения посторонних звуков здесь также несколько:

• жидкости мало (она течет), или ее необходимо менять;
• в системе появился воздух;
• насос требует ремонта или замены;
• неисправен рулевой механизм.

Когда жидкости совсем мало, или она полностью вытекла, гул рулевого управления пропадает, но рулевое колесо становится тяжелым, неповоротливым. Встречаются водители, которые не обращают на тугой руль внимания и продолжают дальше ездить на машине, но это ничем хорошим не заканчивается: начинают интенсивно изнашиваться детали рулевой рейки, и ее достаточно скоро приходится менять.

Скрежет, а также скрип (руль поворачивается и при езде, и на месте)

Скрежет/скрип, который ощущается при кручении рулевого колеса в разные стороны. Подобный шум происходит вследствие износа шарниров подвески или же шарниров в рулевом управлении. Аналогично предыдущему пункту, здесь потребуется провести диагностику узлов подвески или системы рулевого управления, заменив, при необходимости, изношенные детали.

Однако, все-таки самая распространенная причина такого звука – отсутствие смазки в рулевых наконечниках (а также их сильный износ).

Иногда такой скрип может сопровождаться даже хрустом вне зависимости от того, двигается ли машина или стоит на месте. В этом случае виновниками являются нижние шаровые крепления (иногда и подшипники опор амортизационных стоек). Первый вариант также сопровождается люфтом рулевого колеса в момент, когда машина стоит на весу.

Гудит ГУР после замены

Иногда гидроусилитель начинает гудеть после замены масла. Неприятные звуки могут быть вызваны насосом в случае, если в систему было залито масло менее густое, чем было до этого. Дело в том, что между внутренней поверхностью статорного кольца и пластинками ротора увеличивается выработка. Также возникает вибрация пластинок, обусловленная наличием неровности поверхности статора.

Чтобы предотвратить подобную ситуацию советуем вам пользоваться маслом, рекомендуемым заводом-изготовителем. Это убережет ваш автомобиль от поломок в системе.

Также возможно возникновение гула после замены шланга высокого давления гидроусилителя. Одной из причин может быть некачественный шланг. Некоторые СТО грешат тем, что вместо специальных шлангов, предназначенных для высокого давления и работы в системе ГУРа, она устанавливают обычные гидравлические шланги. Это может стать причиной завоздушивания системы и, соответственно, возникновения гула. Остальные причины полностью аналогичны перечисленным выше случаям (стук на холодную, горячую).

Как избежать поломок гидроусилителя руля

Гидравлические усилители руля достаточно надежны и редко выходят из строя при правильной эксплуатации. Производители систем рекомендуют соблюдать следующие правила:

• Паркуя автомобиль, не забывайте выравнивать колеса. Это позволит уменьшить нагрузку на гидроусилитель руля при старте двигателя. Особенно важно придерживаться данного правила зимой, поскольку жидкость в бачке гидроусилителя за время стоянки может загустеть, и старт для системы будет «тяжелым»;

• Не забывайте следить за уровнем жидкости в гидроусилителе руля и менять ее при необходимости;
• Минимизируйте время, в течение которого руль находится в крайнем правом и крайнем левом положении. Рекомендуется, чтобы руль не задерживался в крайних позициях более чем на 10 секунд, иначе повышается риск выхода из строя насоса гидроусилителя;
• Контролируйте состояние пыльников, рулевой рейки и наконечников. Вовремя устранив неисправности данных элементов, можно избежать поломки рулевого механизма и гидроусилителя.

Если вам кажется, что гидроусилитель руля стал работать хуже (туго поворачивается руль или слышен гул при его вращении), сразу обратитесь в сервисный центр или попробуйте самостоятельно устранить причину неисправности. Оттягивая с ремонтом, вы рискуете повредить дорогостоящие элементы конструкции.

Правила правильной эксплуатации

Если вы не хотите столкнуться с проблемой гула, то первое, что нужно делать, — это правильно использовать свой автомобиль. В первую очередь учтите, что на транспортных средствах с гидроусилителем руля не следует слишком долго удерживать рулевое колесо в одном положении при повороте либо выполнении маневра. Все потому, что в ходе эксплуатации машины устройство ГУР начинает нагреваться, то же самое касается и рабочей жидкости, а если удерживать узел в одном состоянии, то жидкость может и вовсе закипеть. Соответственно, проблему не получится решить кроме того, как произвести замену смазки.

Также специалисты не советуют оставлять свое транспортное средство с повернутыми колесами на долгое время в частности, в период зимних холодов. Это также может привести к нежелательным последствиям для рулевой системы. Если вы заметили, что начали проявляться какие-либо неисправности, то желательно как можно быстрее произвести диагностику авто и устранить проблему.

При наличии серьезных неисправностей лучше даже не пытаться ремонтировать узел своими руками, особенно, если вы в себе не уверены. Оптимальным вариантом будет ремонт авто на станции техобслуживания. Только вовремя выявляя неисправности в работе системы, вы сможете обеспечить ее долгую эксплуатацию.

Как выгнать воздух из гидроусилителя

Если вследствие попадания в масло воздуха гудит гидроусилитель, то есть очень простой способ избавиться от проблемы:

1. Заведите авто и дайте мотору поработать на холостых оборотах 5 минут.
2. До упора поверните руль вправо, в таком положении оставьте его секунд на 5-7.
3. То же повторите, повернув руль до упора влево.

После нескольких повторений данной процедуры воздух из контура ГУР обычно выходит. Однако этот способ работает не всегда, поэтому зачастую гидроусилитель приходится разбирать. Для этого:

1. От бачка отсоедините возвратный шланг, отверстие закупорьте пробкой из водонепроницаемого материала или специальной заглушкой.
2. В чистую емкость опустите отсоединенный конец шланга.
3. Запустите мотор и начните вращать руль до тех пор, пока насос гидроусилителя руля не начнет выкачивать масло ГУР.

Эта процедура повторяется до тех пор, пока из системы не перестанет вытекать вспененная жидкость — должно появиться чистое масло.

Гидроусилитель шумит на непрогретом автомобиле

Нередко автовладельцы замечают такое явление – ГУР шумит на холодную при запуске двигателя, и чем ниже температура, тем сильнее заметен вой. Гудение может продолжаться от 20-30 секунд до 5 минут, затем посторонние звуки исчезают. Почему подобное происходит, однозначно ответить нельзя, каждый конкретный случай нужно рассматривать индивидуально. Наиболее вероятные причины такого явления:

• залита не слишком качественная жидкость, густеющая на морозе;
• возможно, жидкости в системе мало, нужно проверить ее уровень;
• гудит не насос гидроусилителя, а например, подшипник водяного насоса.

В гидроусилителях используются разные типы жидкостей, отличающиеся вязкостью, поэтому заливать необходимо то, что рекомендовано заводом-изготовителем. Например, для заправки и доливки ГУР Шевроле Круз рекомендован Dexron VI, еще допустимо применять масло для автоматических КПП типа ATF.

Стук (руль крутится, машина поворачивает)

Звук такого рода сопровождает автомобиль при повороте. Примечательно, что зачастую малый угол поворота и плохая дорога заставляют машину издавать подобный стук сильнее. Причиной такого поведения машины является износ амортизаторов, которые перестают демпфировать дорожные неровности. В этом случае поможет только замена на новые стойки. Как правило, стойки оси имеют разную степень износа, так что вероятна картина, при которой стук слышен лишь при вращении руля лишь в одну из сторон.

Стук способен проявляться не только при осуществлении поворота, но также при прямолинейном перемещении по дороге плохого качестве. Максимальная нагрузка на стойки осуществляется в моменты поворота руля, поэтому и стук издается чаще. Проверьте на всякий случай корпусы стоек – возможно, они содержат масляные подтеки, что свидетельствует о течи масла в стойках.

Автомобиль с приличным пробегом (при этом под словом «приличный» понимаются разные цифры в зависимости от моделей) амортизаторы способны выйти из строя (в силу разных факторов). О том, насколько ваш автомобиль подвержен такой болезни, полезно будет осведомиться либо в официальном сервисе, либо на соответствующем форуме, посвященном вашей марке машины. Также можно сразу направиться к специалисту с целью диагностики стоек.

Гидроусилитель гудит в левом и правом положении

Необходимо знать, что при повернутых до упора колесах, насос гидроусилителя функционирует с наибольшей нагрузкой. Поэтому создаются посторонние звуки, которые не говорят о признаках каких-либо проблем. Многие производители автомобилей информируют об этом в руководствах. В этом случае важно отличать звуки, связанные с поломками в системе от других звуков.

Если есть уверенность, что возникшие шумы стали причиной неисправности, то нужно выполнить диагностику. Главные причины того, что гидроусилитель стал гудеть в конечных положениях те, которые были рассмотрены нами ранее. Это значит, что нужно проверить действие насоса, количество жидкости в бачке, величину натяжения ремня гидроусилителя, прозрачность жидкости и наличие в ней загрязнений. Также возможны и другие ситуации.

Часто бывает, что  вверху редуктора расположена коробка клапанов, служащая для управления гидравлическими потоками. Во время поворота рулевого колеса в конечное положение гидравлический поток закрывается перепускным клапаном, в результате жидкость идет уже по малому кругу. При этом насос функционирует сам на себя, без охлаждения. Такая ситуация негативно влияет на него и приводит к серьезной проблеме. Например, могут возникнуть задиры на шиберах насоса или на цилиндре. В зимнее время, когда жидкость более густая, это более актуально. Поэтому не следует колеса держать долго в повернутом до конца положении.

Советы по эксплуатации гидроусилителя руля

Чтобы гидроусилитель работал нормально и не стучал, необходимо придерживаться нескольких простых правил:

• Следить за уровнем масла в системе ГУР, вовремя доливать и менять его. Кроме этого, проверяйте его состояние. Всегда существует риск покупки некачественной жидкости, которая через короткое время эксплуатации приходит в негодность (проверяйте ее цвет и запах).
• Не задерживайте надолго (более 5 секунд) колеса в крайнем положении (и левом и правом). Это вредно для насоса ГУР, который работает без охлаждения.
• При постановке машины на стоянку всегда оставляйте передние колеса в ровном положении (прямо). Это снимет нагрузку с системы гидроусилителя при последующем запуске двигателя. Особенно этот совет актуален в холодное время, когда масло густеет.
• В случае возникновения неисправностей с ГУР (гул, стук, возросшие усилия при повороте рулевого колеса) не тяните с ремонтом. Вы не только устраните поломку с меньшими затратами, но и убережете свое авто, вас и ваших близких от возможных аварийных ситуаций.
• Постоянно следите за состоянием рулевой рейки. Особенно это касается состояния пыльников и сальников. Так вы не только продлите срок ее службы, но и сэкономите деньги на дорогостоящем ремонте.

Помните, что при появлении малейших признаков неисправности рулевого управления машины, и в частности, системы гидроусилителя, необходимо как можно быстрее провести диагностику и ремонтные работы. Иначе при наступлении критического момента вы рискуете потерять контроль над машиной, когда рулевое управление откажет (например, заклинит рулевую рейку). Не экономьте на состоянии вашего авто и безопасности своей и ваших близких.

Что лучше гидроусилитель или электроусилитель руля?

Автоликбез2 декабря 2016

Сейчас сложно представить автомобиль, у которого баранка крутится с трудом, как это было в прежние времена. Водитель управляет современным авто легким движением рук, поскольку поворачивать колеса помогает специальный усилитель, приводимый в действие гидравликой (ГУР) либо электродвигателем (ЭУР). Потенциальному автолюбителю важно понять, что лучше — электро- или гидроусилитель руля, дабы выбрать подходящий тип привода при покупке машины.

Принцип работы ГУР и ЭУР

Гидравлический усилитель вращения рулевой колонки появился еще в прошлом столетии и поначалу устанавливался на грузовики. В 80-е годы он перекочевал на легковые авто, где верой и правдой служит по сей день. На данный момент гидравликой оснащается примерно 60% новых машин. Электроусилители были внедрены позже и стали массово применяться после 2000 года, постепенно завоевывая автомобильный рынок.

Чтобы увидеть разницу одного усилителя руля от другого, нужно рассмотреть принцип действия обоих механизмов. ГУР — это достаточно сложный узел, состоящий из нескольких отдельных элементов:

• насос, связанный ременной передачей с коленчатым валом двигателя;
• расширительный бачок для гидравлической жидкости;
• поршень, установленный в рулевой рейке;
• гидро-распределитель, задающий направление движения поршню.

Перечисленные элементы соединены металлическими трубками с циркулирующей жидкостью. Ее задача – в нужный момент передать создаваемое насосом давление поршню, толкающему вал рейки и таким способом помогающему поворачивать колеса машины. В целом ГУР работает так:

1. После запуска двигателя насос, вращаемый коленвалом, накачивает давление в системе. Пока вы не трогаете баранку, излишек давления сбрасывается в расширительный бачок.
2. При попытке повернуть руль распределитель, установленный на его валу, открывает нужную магистраль и направляет жидкость в одну из камер, находящуюся с правой или левой стороны от поршня.
3. Под давлением поршень перемещается и толкает вал рулевой рейки одновременно с тягой, присоединенной к поворотному кулаку переднего колеса.
4. Если баранку повернуть в другую сторону, распределитель перекроет первую магистраль и откроет вторую, давление возникнет в другой камере и поршень двинется в обратном направлении.

Чем резче и сильнее вы вращаете рулевое колесо, тем большее давление передается в одну из камер и возрастает усилие, прилагаемое к повороту колес. Система реагирует только на поворот основного вала, а при движении по прямой либо стоянке с запущенным двигателем она продолжает работать, но на рейку не действует.

Отличие электрического усилителя руля от ГУР заключается в перемещении вала рейки электродвигателем, управляемым отдельным электронным блоком (ЭБУ). Алгоритм работы такой:

1. После запуска двигателя на блок управления подается напряжение, но ЭУР остается в бездействии.
2. Малейший поворот баранки улавливает специальный датчик, передающий импульс ЭБУ.
3. По сигналу датчика контроллер дает команду электродвигателю вращать рулевой вал в ту или иную сторону посредством шестеренчатой передачи.

Скорость вращения вала электродвигателя и мощность усиления определяется с помощью второго торсионного датчика, скручивающегося при резком повороте руля.

Плюсы и минусы разных усилителей

Применение гидравлики для облегчения управления автомобилем обусловлено следующими достоинствами ГУРа:

• более низкая себестоимость производства, влияющая на конечную цену новой машины;
• от гидроусилителя можно получить большую мощность, позволяющую применять его в грузовиках и микроавтобусах любой грузоподъемности;
• надежная конструкция, проверенная годами эксплуатации.

Основной недостаток гидравлической системы – необходимость контроля уровня жидкости и периодического обслуживания. Нужно следить, чтобы не протекали сальники поршневого механизма, распределителя и насоса, вовремя менять и подтягивать ремень, смазывать подшипники.

Прочие минусы не столь существенны:

1. Насос усилителя работает постоянно, пока включен двигатель. Это увеличивает расход топлива.
2. Чтобы давление масла в магистралях не превысило критическую отметку, нельзя дольше 5 сек удерживать баранку, повернутую до крайнего положения.
3. На бюджетных моделях машин руль, усиливаемый ГУР, становится «пустым» на высокой скорости.

В противовес гидравлике ЭУР отличается такими преимуществами:

• электродвигатель и блок управления с датчиком не нуждается в осмотрах и обслуживании;
• габариты узла гораздо меньше, отчего в малолитражках он вмещается за приборной панелью;
• система не потребляет электроэнергию без нужды, а значит, не расходует лишнее топливо;
• руль можно держать в любом положении сколь угодно долго.

Еще одна особенность электроусилителя руля – возможность изменения настроек работы в зависимости от условий езды и искусственное создание «тяжести» в баранке на большой скорости. Вдобавок ЭУР способен «рулить» машиной самостоятельно при движении по прямой, что реализовано на многих автомобилях премиум-класса.

Слабая сторона электрического усилителя — высокая цена. А чем больше стоимость узла, тем дороже обойдется его ремонт, а зачастую вышедший из строя ЭУР приходится менять целиком.

Второй недостаток – малая мощность привода, поэтому подобные усилители не ставятся на большегрузные авто и микроавтобусы.

Какой усилитель выбрать?

Практика показывает, что оба привода достаточно надежны в эксплуатации, хотя сторонники электрических усилителей утверждают обратное. Даже в бюджетных авто гидравлика служит без проблем 100-150 тыс. км, а в случае какой-нибудь поломки она ремонтируется на любом автосервисе. Неисправности ЭУР чаще приводят к замене механизма, поскольку в большинстве автомобилей узел не подлежит восстановлению.

С другой стороны, электропривод не препятствует езде после выхода из строя, как это делает ГУР, который можно «обезвредить» только отключением насоса.

Поэтому, выбирая гидроусилитель или электроусилитель руля, руководствуйтесь соображениями целесообразности. Например, машину эконом-класса лучше покупать с гидравлическим усилителем, а бизнес- и премиум-класс – с электрическим.

Владельцы отечественных авто отмечают случаи, когда электрический усилитель из-за сбоев электроники пытался «рулить» вместо водителя, хотя подобные моменты крайне редки. Тем не менее, ЭУР постоянно совершенствуется и вытесняет гидравлику с рынка благодаря более удачной и простой конструкции.

Гидравлический усилитель Вики

Следящий гидропривод — это регулируемый гидропривод, в котором закон движения выходного звена (вала гидромотора или штока (в некоторых случаях корпуса) гидроцилиндра) изменяется в зависимости от управляющего воздействия.

Как правило к функциям слежения в следящем гидроприводе добавляются функции усиления управляющего сигнала по мощности. Поэтому синонимом термина следящий гидропривод считается термин гидроусилитель.

Принцип работы гидроусилителя с золотниковым распределителем[ | код]

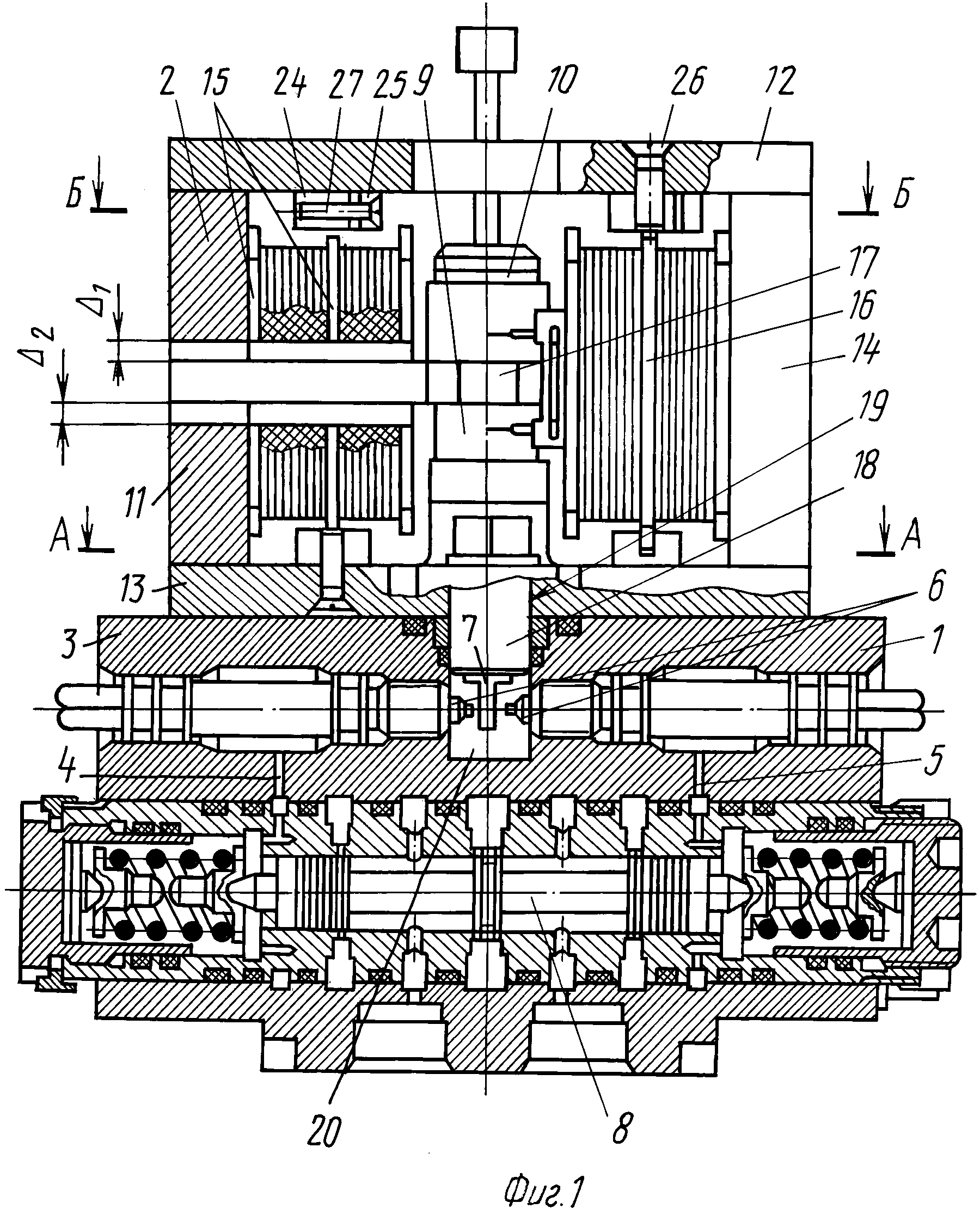

Одна из возможных конструктивных схем гидроусилителя показана на рис. 1.

Рис. 1. Одна из конструктивных схем гидроусилителя Рис. 2. Принцип работы гидравлического усилителя с выходным звеном в виде двухштокового гидроцилиндра

В этой схеме перемещение управляющей рукоятки вправо через механическую связь вызывает смещение золотника также вправо. При этом открываются каналы золотникового гидрораспределителя, в результате чего жидкость от насоса подаётся в правую полость гидродвигателя, в качестве которого применён двухштоковый гидроцилиндр. В этой полости гидроцилиндра создаётся избыточное давление, и, как следствие, выходное звено движется вправо, то есть в том же направлении, что и рукоятка. Поскольку выходное звено жёстко связано с корпусом распределителя, то перемещение выходного звена вызывает такое же по величине перемещение корпуса распределителя (рис. 2). В результате смещения корпуса распределителя, каналы в гидрораспределителе перекрываются поясками золотника и подача жидкости от насоса в полость гидроцилиндра прекращается. Таким образом, и управляющая рукоятка, и выходное звено гидродвигателя движутся синхронно. Однако за счёт того, что усилие на выходном звене создаётся за счёт давления, развиваемого насосом, то это усилие многократно больше, чем усилие, прикладываемое к рукоятке оператором. Коэффициент усиления следящих гидроприводов практически неограничен, и мощность входного сигнала может быть уменьшена до ничтожно малой величины (примерно 0,5 Вт).

В рассмотренной конструкции распределителя перемещение золотника может вызываться не только линейным перемещением управляющей рукоятки, но и, при небольших конструктивных изменениях, возможно осуществить входное движение золотника с помощью вращательного движения руля (например, через винтовую передачу).

Профиль поясков золотника[ | код]

Иногда пояски золотников гидрораспределителей выполняют с небольшой конусностью (6°-10°) (рис. 4). Тогда открытие каналов распределителя происходит более плавно, чем в распределителях с золотниками с цилиндрическими поясками (рис. 5). Соответственно, при открытии каналов более плавно нарастает и подача жидкости в полости гидродвигателя, и поэтому «трогание с места» и остановка выходного звена гидроусилителя также происходит более плавно. Иными словами, при наличии конусности в конструкции золотников чувствительность гидроусилителя снижается.

• Рис. 4. Пояски золотника при наличии конусности; при такой конструкции «трогание с места» и остановка выходного звена гидроусилителя происходит более плавно

• Рис. 5. Цилиндрические пояски золотника

Гидроусилители с клапанными распределителями[ | код]

Помимо золотниковых распределителей в конструкциях гидроусилителей иногда применяют клапанные распределители. Одна из возможных конструктивных схем такого гидроусилителя приведена на рис. 6.

Рис. 6. Одна из возможных конструктивных схем гидроусилителя с клапанным распределителем

В таком гидроусилителе при перемещении ручки управления влево открывается верхний клапан, и жидкость от насоса по каналам внутри гидроусилителя подаётся в правую полость цилиндра. При этом в этой полости создаётся избыточное давление, под действием которого поршень начинает перемещаться влево, то есть в ту же сторону, в которую была перемещена ручка управления. Поскольку поршень жёстко связан с корпусом распределителя, то перемещение поршня вызывает точно такое же по величине и направлению перемещение корпуса распределителя. В свою очередь смещение корпуса закрывает верхний клапан, и подача жидкости в левую полость цилиндра прекращается, и соответственно прекращается движение поршня. Таким образом, выходное звено (шток поршня) движется синхронно с входным звеном (ручкой управления).

При движении поршня влево жидкость из левой полости цилиндра вытесняется в гидроаккумулятор.

Когда ручка управления перемещается вправо, верхний клапан закрыт, но открывается нижний клапан, и жидкость из правой полости цилиндра идёт на слив в бак. Движение поршня при этом происходит вправо под действием давления, создаваемого гидроаккумулятором.

Гидроусилители с клапанными распределителями имеют высокую точность воспроизведения по сравнению с гидроусилителями с золотниковыми распределителями, поскольку в золотниковых распределителях имеется мёртвая зона, обусловленная тем, что ширина поясков золотника обычно делается несколько больше диаметра перекрываемых каналов (положительное перекрытие; абсолютно точного совпадения ширины поясков и диаметров каналов не удаётся достичь по технологическим причинам изготовления деталей). В клапанных распределителях мёртвая зона может быть легко устранена.

Гидроусилитель крутящего момента[ | код]

Основная статья — Гидроусилитель крутящего момента

Гидроусилитель крутящего момента — вид следящего гидропривода, в котором гидродвигателем служит либо гидромотор, либо поворотный гидродвигатель.

В данном типе гидроусилителей обычно используется гидравлический распределитель с поворотным золотником, выполненным в виде крана, при этом у распределителя имеется отслеживающая втулка.

Рис. 7. Конструктивная схема гидроусилителя крутящего момента, выполненного на базе поворотного гидродвигателя: жидкость подаётся по каналам e и f, а сливается по каналу m

Струйные усилители[ | код]

Струйные усилители выполняются на базе струйных распределителей.

Рис. 8. Схема струйного усилителя пропорционального типа

По сравнению с гидроусилителями механического типа, струйные усилители обладают высоким быстродействием. Частота переключений газовых струйных усилителей достигает нескольких кГц. Усилители, работающие на маловязких жидкостях, имеют быстродействие на порядок меньше, чем газовые, однако и их быстродействие удовлятворяет практику.

Схема действия одного из видов струйных усилителей показана на рис. 8. При повороте трубки 1 на небольшой угол по часовой стрелке поток Q подаётся в правую полость гидроцилиндра 2. В этой полости создаётся избыточное давление, и корпус будет смещаться вправо до тех пор, пока не восстановится равновесие и поток вновь не будет поделён на две равные части. Таким образом, корпус гидроцилиндра 2 отслеживает движения трубки 1.

Чувствительность гидроусилителей[ | код]

Сигнал подаваемый на вход гидроусилителя, вызывает соответствующее движение выходного звена. При некоторых небольших перемещениях рукоятки выходное звено при определённых значениях этого перемещения будет оставаться в покое. Это обусловлено тем, что элементы креплений механической передачи от рукоятки к золотнику имеют люфты. Пока эти люфты не выбраны, золотник будет оставаться в покое. Соответственно, в покое будет оставаться и выходное звено гидроусилителя. Кроме того, по технологическим причинам ширина поясков золотника обычно делается несколько большей, чем диаметр перекрываемых каналов (положительное перекрытие), а значит, на начальном этапе движения золотника каналы распределителя будут перекрыты, и жидкость от насоса не будет поступать к полости гидродвигателя, и поэтому выходное звено будет оставаться в покое. Таким образом, по объективным причинам чувствительность гидроусилителя не может быть абсолютной.

Строго говоря, под чувствительностью понимают комплекс качеств, позволяющих с минимальной ошибкой (по времени и пути) заданные перемещения входа преобразовывать в перемещения выходного звена. При этом ошибка по времени характеризует быстродействие, а по пути — точность гидроусилителя.

Помимо ширины поясков и люфтов механической передачи на чувствительность оказывают влияние утечки рабочей жидкости через зазоры между деталями распределителя, трение в элементах конструкции, упругость деталей и самой рабочей жидкости гидроусилителя, а также нагрузка выхода, влияющая на давление в гидросистеме, а значит, и на утечки.

Чувствительность является одним из основных требований, предъявляемых к следящим гидроприводам.

Применение следящих гидроприводов[ | код]

Примером следящего гидропривода является гидроусилитель руля, широко применяемый в автомобилях. Следящий гидропривод применяется в тех случаях, когда непосредственное управление тем или иным механизмом требует от человека слишком больших усилий. Кроме автомобилей, следящие гидроприводы устанавливают на тракторах, на судах, используют в авиации, робототехнике и других сферах.

История[ | код]

Первый патент, связанный с гидравлическим усилением, был получен Фредериком Ланчестером в Великобритании в 1902 году. Его изобретение представляло собой «усилительный механизм, приводимый посредством гидравлической энергии»^[1]. В 1926 году инженер подразделения грузовиков компании Пирс Эрроу (англ. Pierce Arrow) продемонстрировал в компании Дженерл моторс гидроусилитель руля с хорошими характеристиками, однако автопроизводитель посчитал, что эти устройства будут слишком дорогими, чтобы выпускать их на рынок^[2][3]. Первый предназначенный для коммерческого использования гидроусилитель руля был создан компанией Крайслер в 1951 году, и сейчас большинство новых автомобилей укомплектовывается подобными устройствами.

См. также[ | код]

Примечания[ | код]

Ссылки[ | код]

Литература[ | код]

• Башта Т. М. Гидравлические приводы летательных аппаратов. — Москва: Машиностроение, 1967.

• Башта Т.М. Гидропривод и гидропневмоавтоматика. — Москва: Машиностроение, 1972. — С. 320.

• Схиртладзе А.Г., Иванов В.И., Кареев В.Н. Гидравлические и пневматические системы. — Москва: ИЦ МГТУ «Станкин», «Янус-К», 2003. — С. 544.

Несколько способов замены жидкости в гидроусилителе самостоятельно

Гидравлические усилители руля на сегодняшний день постепенно вытесняются электроусилителями. Однако по-прежнему удельная доля у ГУРов на вновь изготавливаемых автомобилях больше, чем у ЭУРов.

Схема гидроусилителя руля (ГУР)

Сказывается многолетний опыт разработки гидравлической версии этой системы и налаженная технология производства. Нужно ли менять жидкость гидроусилителя? Здесь ответ однозначен: да, нужно.

Замена жидкости в гидроусилителе руля – обязательная процедура, о которой, к сожалению, автовладельцы часто забывают. В материале статьи рассмотрим подробно, почему необходимо обновлять рабочую жидкость в ГУРе, а также разберемся в основных нюансах подбора нужного масла и технологии замены.

Принцип работы гидравлического усилителя руля

Гидроусилитель служит для помощи водителю при повороте руля. Состоит из следующих основных элементов:

• насоса;
• расширительного бачка;
• магистралей;
• золотникового распределителя;
• двух цилиндрических полостей внутри рейки.

Чтобы лучше понять, почему замена масла в гидроусилителе руля – обязательная процедура, кратко рассмотрим его принцип работы.

Принцип работы ГУР

Насос забирает жидкость из бачка и нагнетает давление в магистраль. При повороте руля, в зависимости от того, в какую сторону приложено усилие, золотниковый распределитель направляет поток жидкости под давлением в один из цилиндров.

За счет давления на поршень внутри рейки появляется дополнительное усилие, которое помогает штоку двигаться в нужном направлении и снижает необходимое усилие, которое требуется прилагать к рулевому колесу.

Масло здесь играет не только смазывающую и защитную функцию, но и является переносчиком энергии. Поэтому от его состояния зависит эффективность и долговечность работы всей системы.

Почему нужно менять рабочую жидкость ГУР

Рабочая жидкость в гидравлическом усилителе руля имеет свой ограниченный срок службы. В зависимости от модели автомобиля, конструкции ГУРа и используемого типа масла, жидкость в гидроусилителе служит приблизительно на протяжении 3-5 лет (или 30-60 тысяч км пробега).

Старая и свежая жидкости для ГУР

Известно несколько механизмов, которые являются инициаторами деградации и вызывают необходимость замены масла гидроусилителя руля.

Изменение химического состава

Несмотря на относительную стабильность, масло гидроусилителя со временем подвергается естественному разложению под воздействием времени, температуры и давления.

При изменении химического состава снижаются свойства жидкости ГУР, что приводит к снижению эффективности работы всей системы и сказывается на ресурсе деталей рейки и насоса.

Отказавший из-за деградировавшей жидкости насос ГУР

Накапливание в объеме масла влаги. Влага сказывается на смазывающих и защитных качествах жидкости. Также вода в гидроусилителе ускоряет процесс корродирования металлических деталей системы.

Засорение продуктами износа

Наиболее опасным загрязнителем выступает мелкодисперсная металлическая пыль. В большинстве конструкций гидроусилителей в качестве фильтра присутствует лишь металлическая сетка, установленная в расширительном бачке перед трубкой забора масла в контур.

Однако эта сетка имеет довольно большое сечение ячеек и не способна задержать мелкую металлическую пыльцу. Также жидкость ГУР засорятся мелкими пластиковыми и резиновыми частицами, которые отслаиваются от неметаллических деталей гидроусилителя.

Проникновение песка и пыли через поврежденный пыльник рейки. При этой неисправности, как правило, ремонтируется рулевая рейка с последующей полной заменой жидкости гидроусилителя.

Информация о регламенте профилактического обновления масла ГУР обычно указывается в разделе «Технического обслуживание» в сервисной книге автомобиля.

Основы подбора масла для гидроусилителя

В настоящее на рынке есть большое количество разнообразных смазывающих материалов, применяемых в гидроусилителях.

Масла для ГУР

В рамках обзорной статьи нет возможности перечислить все типы масел, применяемых в гидравлических усилителях. Рассмотрим лишь общие правила подбора подходящей жидкости.

1. Все масла для гидравлических усилителей подразделяются на минеральные, синтетические и полусинтетические. На сегодняшний день наиболее распространены минеральные жидкости.

   Существует такое правило: если в инструкции по эксплуатации конкретно не прописана возможность применения синтетики и полусинтетики, то использовать можно только масла на минеральной основе.

   Обратная взаимозаменяемость тоже нежелательна (то есть при рекомендованной синтетике лучше не заливать минеральные варианты), но считается более безопасной.
2. Гарантировано безопасно можно смешивать только жидкости с одинаковыми или близкими химическими составами. Зачастую информация о взаимозаменяемости указывается на упаковке.

   Цвета жидкостей ГУР

   Что касается цвета, то есть такое негласное правило: красные и желтые жидкости можно смешивать. Зеленые нельзя мешать с другими, а только между собой. Однако здесь и для зеленых есть исключение. Масла ГУР зеленого цвета могут быть синтетическими и минеральными. Поэтому опираться только на цвет нежелательно.

3. В краткосрочной перспективе, при не плановой, а вынужденной замене, можно временно залить любое масло. Например, в ситуации, когда соскочил шланг обратки, и жидкость вытекла, то на небольшой срок можно залить абсолютно любое масло. Насос гидроусилителя при работе на сухую быстро выйдет из строя.

Поэтому меньший вред причинит неподходящее масло, чем работа системы ГУР вообще без смазки. Но перед последующей заливкой подходящего масла обязательно нужно будет промыть систему.

Как заменить жидкость в гидроусилителе и не ошибиться с выбором подходящего смазочного материала? Общий ответ предельно прост: читайте инструкцию по эксплуатации авто.

Тонкости замены

Замена масла в гидроусилителе своими руками на самом деле может оказаться гораздо проще, чем это может показаться на первый взгляд. Многое зависит от ваших познаний и навыков в области ремонта и обслуживания авто.

Жидкость ГУР может меняться по двум сценариям:

1. Полная замена.
2. Частичное обновление.

Как поменять жидкость в гидроусилителе своими руками?

Для самостоятельного выполнения этой процедуры рекомендуется идти по пути частичного обновления, потому что:

1. Полная замена на большинстве автомобилей не требуется ввиду нецелесообразности этой процедуры.
2. Обновление всего объема, как правило, производится только после капитального ремонта или замены рейки и насоса, а также в аварийных случаях после разгерметизации гидравлических контуров.

Как слить жидкость с гидроусилителя?

Откачка масла из бачка гидроусилителя

При частичной замене необходимо лишь удалить все масло из расширительного бачка.

1. Для этого можно отсоединить нижний шланг (подачи) или откачать масло шприцом.
2. Если подходить к вопросу более профессионально, то параллельно нужно демонтировать расширительный бачок, промыть его и почистить сеточку на контуре забора.
3. После откачки старого масла и очистки бачка в систему заливается новая рабочая жидкость. Запускается двигатель, и руль вращается до упора влево-вправо не менее 10 раз.
4. Процедуру можно повторить несколько раз. Это даст более полное обновление масла гидроусилителя.

Обязательно необходимо контролировать уровень жидкости в бачке гидроусилителя руля.

Наливать «с запасом», как это делают некоторые некомпетентные автовладельцы, нельзя.

Заливка масла в ГУР

Подобный подход может негативно сказаться на работе системы из-за создания избыточного давления в бачке. Также в таких случаях излишнее масло часто выдавливается через пробку бачка и заливает подкапотное пространство.

Полная замена своими руками

Вариант более трудозатратный, но более эффективный. Что нужно сделать:

1. Вывесить авто либо на подъемнике либо на домкратах. Не забудьте про технику безопасности!
2. Открыть крышку гидроусилителя и выкачиваем жидкость как описано выше.

   Выкачиваем жидкость шприцем

3. Откручиваем хомуты на шлангах бачка гидроусилителя. Снимаем и промываем бачок.

   Снимаем хомуты

4. Шланг, который отвечает за возврат жидкости в бачок опускаем в пустую емкость, садимся за руль и начинаем интенсивно вращать рулем влево вправо.

   Сливаем остатки жидкости в емкость

   Это позволит выкачать остатки жидкости из системы. Можно еще завести двигатель на короткое время, но без практики и сноровки делать это не рекомендую.

5. Вращаем до тех пор пока жидкость перестанет вытекать, лезем под капот и в шланг идущий на насос, вставляем воронку, заливая в нее свежую жидкость. Тут понадобиться помощь второго человека, он должен сесть за руль и вращать его пока вы заливаете жидкость.
6. Заливку производим до тех пор, пока через шланг обратки не польется свежая жидкость.
7. Шланги и бачок ставим на место.
8. Проверяем уровень и при необходимости доливаем.
9. Еще раз вращаем рулем.
10. Заводим двигатель, опять вращаем рулем (необходимо тщательно прокачать возможные воздушные пробки)
11. Глушим и проверяем уровень, если нужно, то доливаем.

Все! Вы только что произвели полную замену жидкости в гидроусилителе руля самостоятельно!

10+ HYDRAULIC BOOSTER TOP поставщики из 🇷🇺 Россия, Казахстан [2021]

Экспортные российские гидроусилители:

• Армения
• Афганистан
• Бельгия
• Болгария
• Вьетнам
• Германия
• Грузия
• Индия
• Казахстан
• Кыргызстан
• Китай
• Куба
• Китай
• Куба
• Либерия
• Литва
• Малайзия
• Непал
• Норвегия
• Пакистан
• Сербия
• СОЕДИНЕННЫЕ ШТАТЫ
• Судан
• ТУРКМЕНИСТАН
• Узбекистан
• Узбекистан
Швеция Елена Еременко
менеджер по логистике в ЕС, Азия

логистика, сертификат
электронная почта: [электронная почта защищена]


Российский гидроусилитель товар

🇷🇺 ТОП Экспортер гидроусилителя из РФ

компаний-производителей гидроусилителей, вы много покупаете эту продукцию:

Поставщик

Товар из России

Промышленная трубопроводная арматура в сборе с гидрораспределителями, гидроусилителями, гидроцилиндрами, питателями:

Стенды диагностические серии MS — Стенд диагностический для проверки стартеров и генераторов MS001 COM, MS002 COM, MS003 COM, Стенд диагностический для проверки рельсов с гидроусилителем MS502, MS502M, MS503, Диагностика

Рулевой механизм с гидроусилителем в сборе 2110-3400010-30

🇷🇺ТОП 4 проверенных поставщика из России

Получите текущую цену на гидроусилитель

• Шаг 1: Свяжитесь с продавцами и узнайте о гидроусилителе
• Шаг 2: Получите предложения от продавца
• Шаг 3. Скажите продавцу, чтобы он отправил вам договор заказа на обеспечение торговых операций.
• Шаг 4: Примите договор и произведите оплату.
Мы можем проверить контрагенты:
• Уровень транзакции
• Оценки и отзывы покупателей
• Последние транзакции
• Торговая емкость
• Производственная мощность
• НИОКР

Информация:

Воздух | Гидравлические усилители мощности для производственных линий — 039 Серия

• CAD / Каталог
• destaco.com/assets/buckets/all-products.jpg»> Продукция

  Продукты

  li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • НАЗАД
  • Рекомендуемые решения

    Рекомендуемые решения

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • amazonaws.com/assetbank-us-east-1-repurposed/destaco_a0a4525ffa98f8c42a1a29b3ae26cb32%2F6e3%2F0ahwgkQO1TWDJY8yA4GIs6NMPmbibVES%2Ejpg»> Зажим

    Зажим

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • Захватывающий

    Захват

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • png»> Линейное позиционирование

    Линейное позиционирование

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • Поворотное позиционирование

    Поворотное позиционирование

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • png»> Роботизированная оснастка

    Инструменты для роботов

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
• Бренды

  Бренды

  li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
• Решения

  Решения

  li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
• Ресурсы

  ресурсов

  li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • НАЗАД
  • Литературная библиотека
  • Сервисные руководства
  • Библиотека изображений
  • Видео библиотека
  • Библиотека САПР
  • Примеры из практики

    Примеры использования

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • Поиск дистрибьюторов и продавцов

    Программа для дистрибьюторов и продаж

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • Поддержка

    Опора

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>
  • Часто задаваемые вопросы и ответы
  • Цифровой пользовательский каталог PDF Builder
  • Интерактивные обзоры продуктов

    Интерактивные обзоры продуктов

    li> a { семейство шрифтов: ‘Roboto’, Arial, sans-serif; нижняя граница: 2px solid # d2d2d2! important; цвет: # 000; размер шрифта: 16 пикселей; отступ: 10 пикселей; } # wide-solutions-menu ul { отступ: 0; стиль списка: нет; } ]]>

Гидравлический усилитель | Schlumberger

Меню
• Характеристика
  • Вернуться в главное меню
  • Характеристика
  • Сейсмический
    • Вернуться к характеристикам
    • Все сейсмические
    • Решение наземной сейсморазведки eNode
    • Скважинная сейсморазведка
    • Платформа обнаружения и торговли данными GAIA
    • Рынок данных GAIA Xchange
    • Программное обеспечение Geosolutions
    • Многопользовательская библиотека данных
    • Дизайн и моделирование изысканий
    • Обработка сейсмических данных
    • Сейсмические изображения
    • Мультифизика
    • Сейсмическая характеристика коллектора
    • Решения для сейсмического бурения
  • Каротаж с поверхности и в скважине
    • Вернуться к характеристикам
    • Каротаж с поверхности и в скважине
    • Грязевой каротаж
    • Анализ шлама
    • Каротаж при бурении (LWD)
    • Каротаж необсаженных скважин на кабеле
    • Каротаж обсаженных скважин на кабеле
    • Цифровой трос
  • Тестирование пласта
    • Вернуться к характеристикам
    • Тестирование всех резервуаров
    • Очистить тестирование
    • Испытание поверхности
    • Исследование коллектора в скважине
    • Тестирование обратного потока
    • Дизайн и интерпретация ГДИС
    • Отбор проб из коллектора
    • Беспроводная телеметрия Muzic
  • Анализ горных пород и флюидов
    • Вернуться к характеристикам
    • Анализ всех пород и флюидов
    • Лаборатории резервуаров
    • Анализ керна
    • Анализ жидкостей
    • Оборудование
    • Анализ флюидов в скважине
    • Анализ флюидов на скважине
  • Интерпретация и анализ
    • Вернуться к характеристикам
    • Все интерпретации и анализ
    • Производительность вживую
    • Программное обеспечение
    • Интерпретация и дизайн
    • Операции в реальном времени
• Бурение
  • Вернуться в главное меню
  • Бурение
  • Буровые установки и оборудование
    • Вернуться к бурению
    • Все установки и оборудование
    • Буровое оборудование с регулируемым давлением
    • Услуги по бурению с регулируемым давлением
    • Оборудование для контроля давления
    • Буровое оборудование
    • Устьевые системы
    • Строительство ствола скважины
  • Забойные сборки
    • Вернуться к бурению
    • Все узлы забоя
    • Свёрла
    • Наклонно-направленное бурение
    • Ящики для бурения и ударные инструменты
    • Развертки и стабилизаторы
    • Специальные приложения для бурения
  • Буровые растворы и цементирование скважин
    • Вернуться к бурению
    • Все буровые растворы и цементирование скважин
    • Контроль твердых веществ
    • Буровые растворы
    • Цементирование скважин
  • Каротаж с поверхности и в скважине
    • Вернуться к бурению
    • Каротаж с поверхности и в скважине
    • Каротаж при бурении
    • Измерения при бурении
    • Услуги по буровому каротажу
• Завершено
  • Вернуться в главное меню
  • Завершено
  • Заканчивание скважин
    • Назад к завершению
    • Завершение всех скважин
    • Программное обеспечение для заканчивания скважин
    • Пакеры
    • Интеллектуальное заканчивание
    • Заглушки и муфты для гидроразрыва
    • Постоянный мониторинг
    • Предохранительные клапаны
    • Вешалки для вкладышей
    • Контроль песка
    • Многосторонние
    • Перфорация
    • Запорные клапаны
    • Комплектующие для заканчивания
  • Жидкости и инструменты
    • Назад к завершению
    • Все жидкости и инструменты
    • Рассол прозрачный
    • Рабочий объем
    • Интервенционные жидкости
    • Буровые растворы
    • Дробилки фильтрационной корки
    • Фильтрация
    • Контроль потери жидкости
    • Пакерные жидкости
    • Инструменты для очистки ствола скважины
  • Искусственный лифт
    • Назад к завершению
    • Все искусственные подъемники
    • Оптимизация искусственного подъемника
    • Электрические погружные насосы
    • Винтовые насосы
    • Горизонтальная насосная система REDA HPS
    • Штанговые насосы
    • Газлифт
    • Силовые системы и кабели
  • Стимуляция
    • Назад к завершению
    • Все стимуляции
    • OneStim
    • Оборудование для гидроразрыва и обратного потока
    • Услуги по ГРП
    • Услуги по подкислению
    • Водное хозяйство
    • Оптимизация стимуляции
  • Каротаж с поверхности и в скважине
    • Назад к завершению
    • Каротаж с поверхности и в скважине
    • Грязевой каротаж
    • Каротаж необсаженных скважин на кабеле
    • Каротаж обсаженных скважин на кабеле
    • Slickline
    • Услуги регистрации ThruBit
    • Распределенные измерения
• Производство
  • Вернуться в главное меню
  • Производство
  • Обработка и разделение
    • Вернуться к производству
    • Вся обработка и разделение
    • Аудит для оптимизации
    • Производственные мощности
    • Решения для очистки воды на месторождениях
    • Очистка масла
    • Очистка воды
    • Очистка газа
    • Управление твердыми частицами
    • Операционная поддержка
    • Опытно-промышленные испытания
  • Производственные системы
    • Вернуться к производству
    • Все производственные системы
    • Искусственный лифт
    • Учет
    • Промышленная арматура
    • Системы безопасности
    • Подводное оборудование
    • Дроссели
    • Насосы для закачки воды
  • Производство химикатов
    • Вернуться к производству
    • Все производственные химикаты
    • PREVENT Technologies
    • PERFORM Flow Performance Technologies
    • CURE Technologies
    • SULFATREAT h3S Удаление и обработка
    • Решения и услуги ConcentraFlo в области трубопроводной химии
    • Интегрированная система химического менеджмента ChemWatcher
  • Мидстрим
    • Вернуться к производству
    • Все Midstream
    • Измерение
    • Клапаны среднего потока
    • Трубопроводные насосы
    • Служба производительности, обогащенная данными в реальном времени
    • Многофазный счетчик
• Вмешательство
  • Вернуться в главное меню
  • Вмешательство
  • Колтюбинг вмешательство
    • Вернуться к вмешательству
    • Вмешательство по всем ГНКТ
    • Услуги по эксплуатации скважинных колтюбингов в реальном времени ACTive
    • ГРП
    • Перфорация
    • Профилирование
    • Стимуляция и соответствие
    • Наземное оборудование
    • ACTive Intervene Service
    • Служба активной изоляции
    • CoilTOOLS CT Инструменты и решения для вмешательства
  • Slickline и проводное вмешательство
    • Вернуться к вмешательству
    • Все тросовые и проводные вмешательства
    • LIVE Digital Slickline Services
    • Услуги по вмешательству с проводным подключением
    • Диагностика скважины
    • Транспортировка
    • Механическое вмешательство Slickline
    • Канатный перфоратор
  • Подводное вмешательство
    • Вернуться к вмешательству
    • Все подводные мероприятия
    • Альянс подводных услуг
    • Услуги по подводной посадочной колонне
    • Срок службы службы оперативного вмешательства
    • Бесконтактный бросок в открытой воде
    • Модульная система впрыска
  • Лечебные услуги
    • Вернуться к вмешательству
    • Все реабилитационные услуги
    • Ремонт корпуса
    • Улучшение производства
    • Лечебный контроль песка
    • Восстановление трубы
  • Комплексная остановка скважин
    • Вернуться к вмешательству
    • Завершение ликвидации всех скважин
    • Оценка
    • Инженер
    • Доступ
    • Подготовить
    • Изолятор
    • Проверить
• Аналитика
• Библиотека ресурсов
• Пункты
• Программное обеспечение
• Кто мы есть отдел новостей Карьера Инвесторам Глобальное управление
• Кто мы
• Отдел новостей
• Карьера
• Инвесторы
• Глобальное управление
Поиск Войти в систему Связаться с нами
• Характеристика
• Бурение
• Завершено
• Производство
• Вмешательство
• Аналитика
• Библиотека ресурсов
• Пункты
• Программное обеспечение
Все характеристики

Сейсмический

• Решение наземной сейсморазведки eNode
• Скважинная сейсморазведка
• Платформа обнаружения и торговли данными GAIA
• Рынок данных GAIA Xchange
• Geosolutions Software

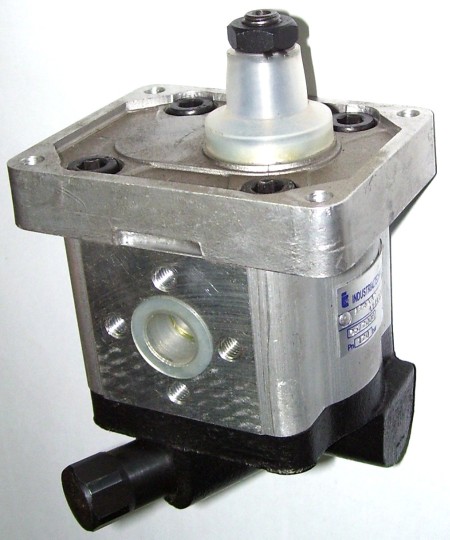

Гидравлический усилитель производителей и поставщиков, Гидравлический усилитель цена

Описание темы

Мы рекомендуем вам качественные мировые торговые компании, которые поставляют гидроусилители. Эти торговые компании собираются и рекомендуются внешнеторговой сетью на основе исходных данных об импорте и экспорте. Мы продолжаем предоставлять высококачественные информационные услуги по внешнеторговым сделкам для пользователей внешней торговли, на данный момент мы сопровождали в общей сложности 1 миллион пользователей на пути к внешней торговле, мы стремимся стать лучшими экономически эффективными, лучшими зарубежными потребителями. платформа обслуживания торговых данных.

Мы будем отдавать приоритет торговым компаниям по всему миру, которые недавно стали доступны для сопутствующих товаров, и, отобразив список, вы можете получить первоначальный взгляд на страну, в которой торгуют рекомендованной компанией, общее количество транзакций, дату транзакции и Торговые реквизиты продукта.Оценка активной ценности является хорошим справочным критерием для отбора высококачественных торговых компаний. Чем выше оценка активной ценности в теории, тем выше достоверность торгового отчета и тем более здоровой является деятельность компании.

Если название компании отмечено зеленым текстовым контактом, торговая компания, которая забирает гидроусилитель, содержит контактную информацию, в том числе: контакт, адрес электронной почты, телефон, факс, официальный веб-адрес, адрес компании. Мы также предоставляем инструмент сбора электронной почты, который помогает вам автоматически собирать имена, вакансии, электронные письма и личные социальные страницы ключевых людей из Google, LinkedIn, Facebook и других каналов через название вашей компании.

Нажмите кнопку «Подробнее», чтобы просмотреть все компании, торгующие гидроусилителями. На недавно открывшейся странице мы предоставляем дополнительные функции, которые помогут вам в дальнейшем выбрать целевую компанию, которую вы можете фильтровать по торговой стране, количеству транзакций, торговой зоне, порту, диапазону транзакций, включая контакты, и т. д. и отсортируйте время транзакции и время транзакции, что значительно повысит эффективность запроса и использования данных. Во ВЭД всегда можно найти свою целевую компанию!

Связанные продукты

пневматический усилитель тормозоввихревой гидравлический насосавиргидравлический насосattica гидравлический обменаудио усилительавтомобиль гидравлические детали тормозной усилитель тормозной усилитель гидроусилитель латунная гидравлическая часть латунный упорный диск для гидравлического шестеренчатого насоса латунный износостойкий диск для гидравлического шестеренчатого насоса крышка гидравлической машины


Что такое усилитель тормозов?

Усилитель тормозов — это устройство, уменьшающее усилие, необходимое для включения гидравлических тормозов.Большинство усилителей тормозов используют для этого вакуум в коллекторе, но некоторые используют гидравлическое давление или другие методы. В типичной системе, в которой используется вакуумный усилитель тормозов, педаль тормоза прикреплена к усилителю посредством механической связи, а главный тормозной цилиндр прикреплен болтами непосредственно к другой стороне от него. Когда педаль тормоза нажата, сервер с вакуумным приводом приводит в действие плунжер, который приводит в действие главный цилиндр.

Хотя вакуумные усилители тормозов почти повсеместны, в некоторых транспортных средствах используются гидравлические усилители тормозов, которые работают от гидравлического давления вместо вакуума.Это давление обеспечивается приводным насосом с ременным приводом и может быть подключено к системе рулевого управления с гидроусилителем. В других случаях в автомобиле может использоваться вакуумный усилитель тормозов, в котором вместо вакуумного коллектора используется вакуумный насос с ременным приводом.

История усилителя тормозов

До изобретения усилителя тормозов все тормозные системы были ручными. По сути, это означает, что в этих ручных тормозных системах вся тормозная мощность генерируется силой, которую водитель прикладывает к педали тормоза.На практике ручными тормозными системами сложно управлять из-за большого усилия, которое требуется для нажатия на педаль, что усложнялось тем фактом, что средний легковой автомобиль раньше был намного больше и тяжелее, чем средний автомобиль, который находится на дорога сегодня.

Первый усилитель тормозов был изобретен в 1927 году бельгийским инженером Альбертом Девандре. Эта система была похожа на вакуумные усилители тормозов, которые мы используем сегодня, в том, что в ней использовался коллекторный вакуум для уменьшения силы, необходимой для нажатия на педаль тормоза.Эта система продавалась компанией Robert Bosch и впервые появилась на модели Pierce-Arrow 1928 модельного года.

Хотя вакуумные усилители тормозов стали доступны с этого момента, они стали стандартным оборудованием намного позже. На протяжении большей части 20-го века вакуумные усилители тормозов предлагались в качестве дополнительного оборудования наряду с более дешевыми ручными тормозными системами.

Гидравлические усилители тормозов появились позже, на которые во второй половине 20 века были выданы различные патенты.Хотя гидроусилители никогда не прижились, они использовались в некоторых транспортных средствах, где пространство было в дефиците (например, BMW E32) или вакуум в коллекторе был недоступен.

Как работает вакуумный усилитель тормозов?

Типичный вакуумный усилитель тормозов состоит из большой полой камеры, которая действует как вакуумный резервуар или резервуар. Этот кожух подключен к вакуумному коллектору через обратный клапан и вакуумный шланг. Когда двигатель включен, внутри впускного коллектора создается частичный вакуум, весь воздух всасывается из корпуса, что создает внутренний вакуум.Затем этот вакуум используется для помощи при торможении.

В вакуумных усилителях тормозов вакуум используется для увеличения тормозной мощности.

Когда водитель нажимает на педаль тормоза, он приводит в действие входной вал с одной стороны усилителя тормозов. Он подключен к серверу с вакуумным приводом, который, в свою очередь, подключен к штоку главного цилиндра. Если при нажатии педали внутри корпуса усилителя тормозов создается разрежение, сервопривод с относительно небольшим усилием вдавливает свой толкатель в главный тормозной цилиндр.

Что делать, если в коллекторе нет вакуума?

При нормальной работе безнаддувного бензинового двигателя внутреннего сгорания всегда будет вакуум в коллекторе всякий раз, когда требуются тормоза. Вакуум в коллекторе самый высокий, когда дроссельная заслонка в корпусе дроссельной заслонки или карбюраторе закрыта, что означает, что максимальный уровень вакуума присутствует, когда вы не нажимаете на педаль газа. Хотя вакуум в коллекторе значительно падает при полностью открытой дроссельной заслонке, обычно вам не нужно держать транспортное средство с полностью открытой дроссельной заслонкой при торможении.

В транспортных средствах, которые используют бензиновые двигатели с турбонаддувом, и транспортных средствах, которые используют дизельные двигатели, отсутствие вакуума в коллекторе является проблемой . В этих случаях существует несколько способов создания вакуума в усилителе тормозов. В большинстве случаев насос с ременным приводом будет обеспечивать постоянный источник вакуума всякий раз, когда двигатель работает.

В некоторых случаях также будет использоваться вакуумный баллончик или резервуар. По сути, это просто полый сосуд, из которого всасывается весь воздух с помощью насоса или естественного вакуума в коллекторе, что позволяет ему действовать в качестве резервного, когда требуется дополнительный вакуум.

Как работает усилитель гидравлического тормоза?

Гидравлические усилители тормозов используют гидравлическое давление вместо вакуума для облегчения торможения. Это давление обычно создается насосом с ременным приводом, и иногда они подключаются к другой гидравлической системе (например, к гидроусилителю рулевого управления). Этот тип усилителя тормозов с усилителем обычно прикрепляется к задней части главного цилиндра, как и вакуумный усилитель. но он имеет две гидравлические линии вместо одной вакуумной линии. Одна гидравлическая линия соединена с насосом (напорная сторона), а другая — с резервуаром гидравлической жидкости (возвратная сторона.)

Гидравлические усилители тормозов зависят от гидравлического давления.

Практически так же, как и вакуумные усилители, гидроусилители тормозов полагаются на перепад давления для обеспечения помощи при торможении. Основное различие заключается в том, что работу выполняет гидравлическое давление, а не сервопривод с вакуумным приводом.

Поскольку гидравлическое давление создается где-то еще и часто компонентом, который уже выполняет другую функцию, гидроусилители тормозов не занимают столько места, как вакуумные усилители тормозов.

Отказ усилителя тормозов

Хотя можно управлять транспортным средством с отказавшим усилителем тормозов, это небезопасно. Это связано с тем, что при выходе из строя усилителя силового тормоза может быть чрезвычайно трудно эффективно тормозить. Педаль будет намного жестче, чем вы привыкли, из-за чего к главному тормозному цилиндру будет невозможно приложить такое же усилие, как обычно.

Вакуумные усилители тормозов находятся между педалью тормоза и главным цилиндром.

Если вы замечаете особенно высокую жесткую педаль во время движения, возможно, ваш усилитель тормозов вышел из строя. Вы также можете столкнуться с серьезной утечкой вакуума в бустере или потерей гидравлической мощности, что также приведет к дополнительным симптомам. В любом случае вы должны учитывать тот факт, что вы можете столкнуться с радикальным увеличением тормозного пути.

Исправление неисправного вакуумного усилителя тормозов обычно заключается в его замене, хотя иногда их можно восстановить.Проблема также может заключаться в утечке вакуума или неисправном обратном клапане, что намного проще исправить.

404

404.? . ? png»> , () png»>-98 (250) МИСТА РД-130 МИСТА РД-165 МИСТА РД-200 png»> – – – png»> – , —

png»> .- (812) 336 90 99 (.) (812) 372 52 25 [email protected] .- . .1 .2. : 09:00 — 17:30, ,: png»> 08.05.2019 . 26.12.2016 «-» 30,12,2016 09,01,2017 22.10.2016 — БОРОКС

.
