Гидроаккумулятор устройство и принцип работы: Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор для водоснабжения: принцип работы, устройство, схема, расчет, установка, подключение

Гидроаккумулятор является специальной металлической герметичной емкостью, содержащей внутри эластичную мембрану и определенный объем воды под определенным давлением.

Зачем нужен гидроаккумулятор?

Гидроаккумулятор (другими словами – мембранный бак, гидробак) используется для поддержки стабильного давления в водопроводе, предохраняет водяной насос от преждевременного износа из-за частого включения, предохраняет систему водоснабжения от возможных гидроударов. При отключении напряжения, благодаря гидроаккумулятору, вы всегда будете с небольшим запасом воды.

Вот основные функции, которые выполняет гидроаккумулятор в системе водоснабжения:

•  Предохранение насоса от преждевременного износа. Благодаря запасу воды в мембранном баке, при открытии водопроводного крана насос будет включаться только в том случае, если запас воды в баке иссякнет. Любой насос имеет определенную норму включений в час, поэтому, благодаря гидроаккумулятору, у насоса появиться запас неиспользованных включений, что повысит срок его эксплуатации.
• Поддержка постоянного давления в водопроводной системе, предохранение от перепадов напора воды. Из-за перепадов напора при одновременном включении нескольких кранов происходят резкие колебания температуры воды, например в душе и на кухне. Гидроаккумулятор успешно справляется с такими неприятными ситуациями.
• Предохранение от гидроударов, которые могут возникать при включении насоса, и способны порядком подпортить трубопровод.
• Поддержание запаса воды в системе, что позволяет пользоваться водой даже во время отключения электричества, что в наше время происходит довольно часто. Особенно ценна эта функция в загородных домах.

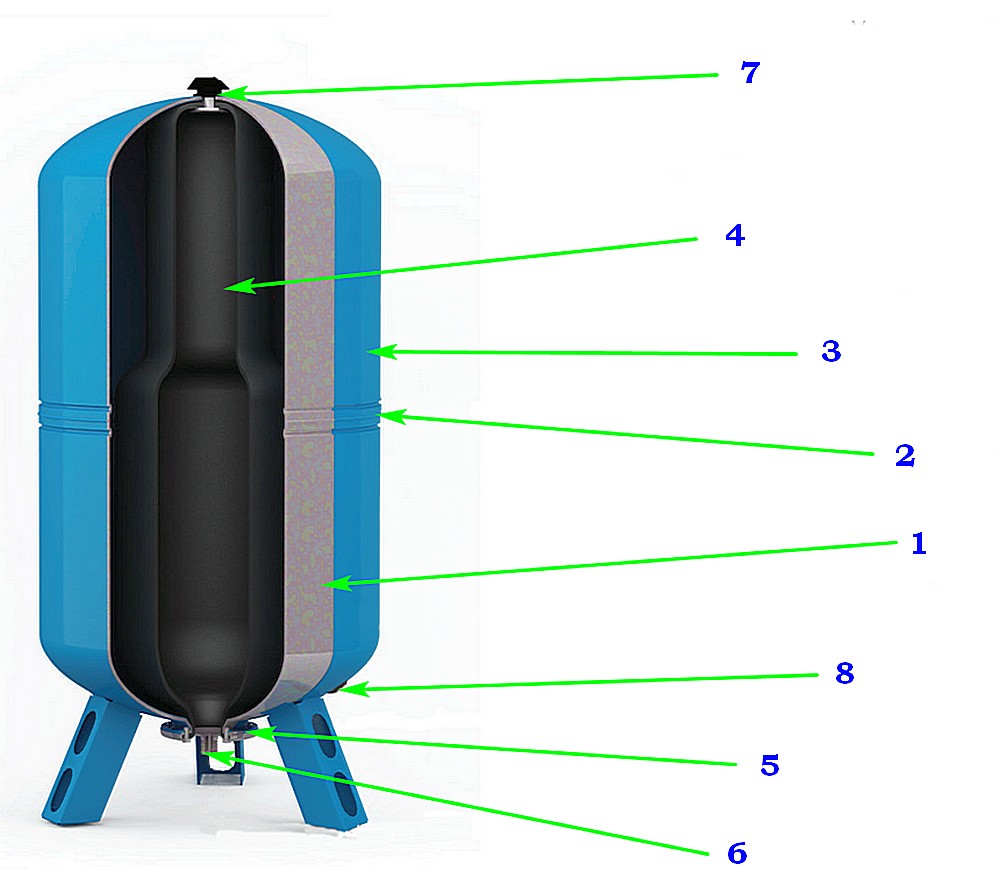

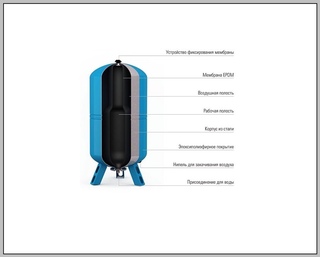

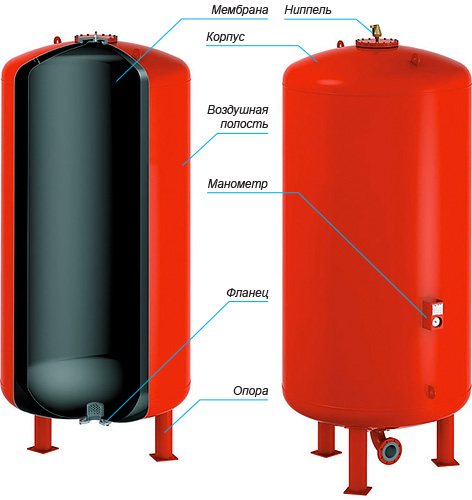

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

Принцип работы гидроаккумулятора

Гидроаккумулятор работает так. Насос подает воду под давлением в мембрану гидроаккумулятора. Когда достигается порог давления, реле отключает насос и вода прекращает подаваться. После того, как при заборе воды давление начинает падать, насос опять автоматически включается и подает воду в мембрану гидроаккумулятора. Чем больший объем гидробака, тем эффективнее результат его работы. Срабатывание реле давления можно регулировать.

Во время работы гидроаккумулятора, растворенный в воде воздух постепенно скапливается в мембране, что приводит к снижению эффективности работы устройства. Поэтому, необходимо производить профилактику гидроаккумулятора, стравливая накопившийся воздух. Частота проведения профилактик зависит от объема гидробака и частоты его эксплуатации, что составляет приблизительно один раз в 1-3 месяца.

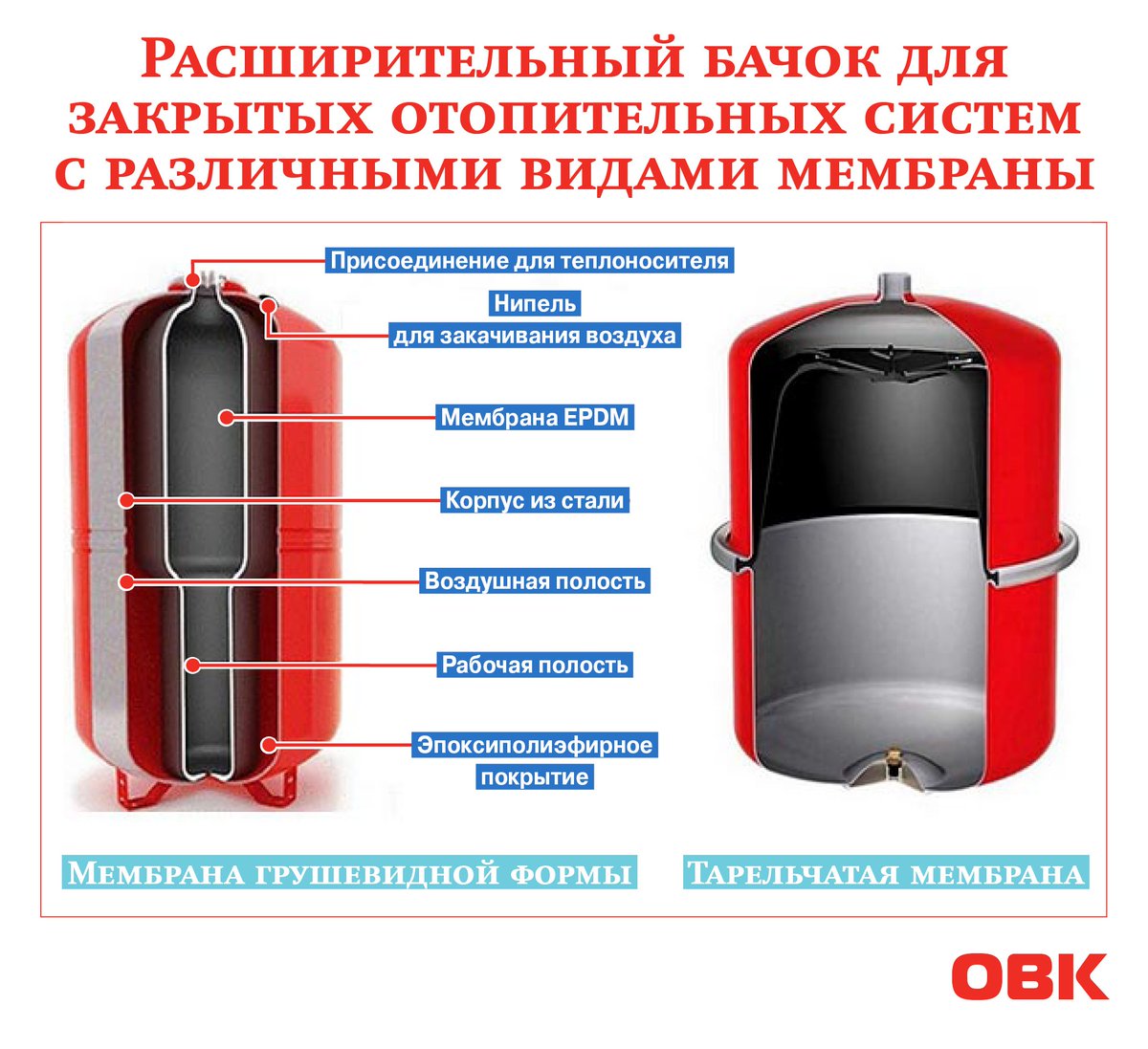

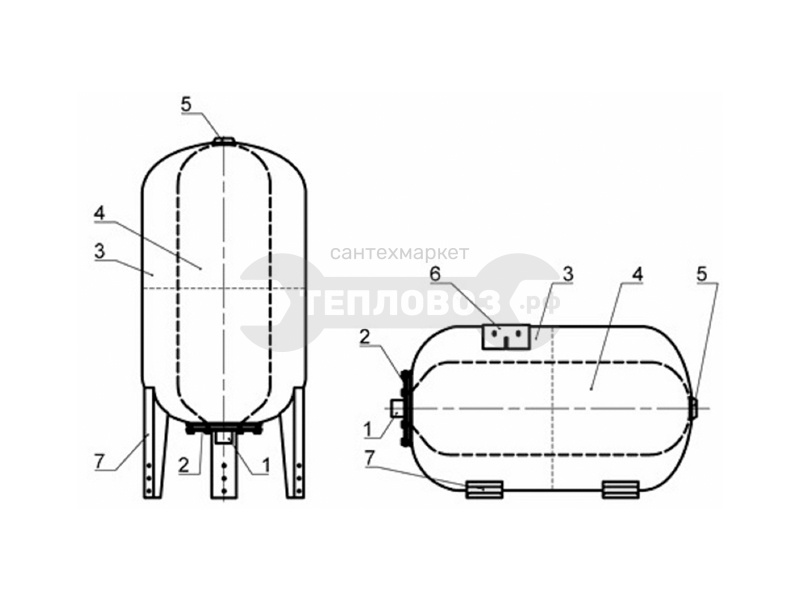

Виды гидроаккумуляторов

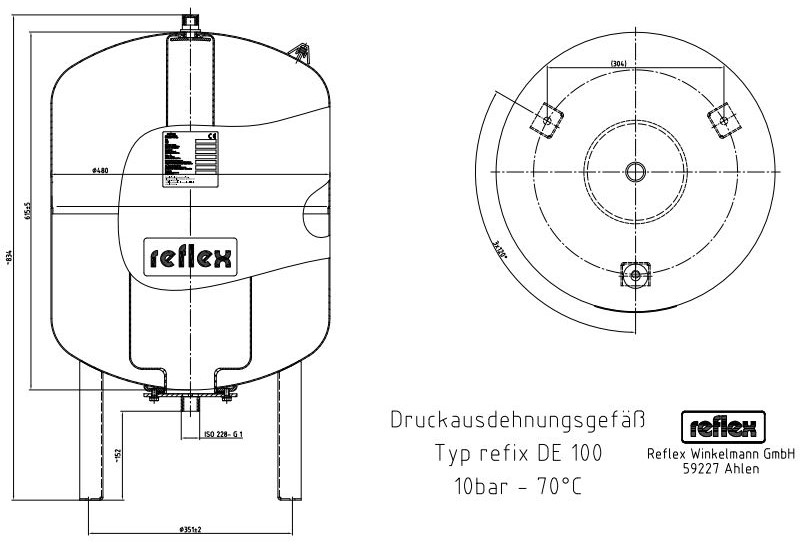

Эти устройства могут быть вертикальной и горизонтальной конфигурации.

Принцип работы устройств не имеет различий, за исключением того, что вертикальные гидроаккумуляторы объемом больше 50 л в верхней части имеют специальный клапан для стравливания воздуха, который постепенно накапливается в системе водоснабжения во время эксплуатации. Воздух скапливается в верхней части устройства, потому расположение клапана для стравливания выбрано именно в верхней части.

В горизонтальных устройствах для стравливания воздуха монтируется специальный кран или слив, который устанавливается за гидроаккумулятором.

Из устройств маленьких размеров, не зависимо от того, вертикальные они или горизонтальные, воздух стравливается с помощью полного слива воды.

Выбирая форму гидробака, исходят из размеров технического помещения, где они будут установлены. Все зависит от габаритов устройства: какое лучше впишется в отведенное для него место, такое и будет установлено, независимо от того горизонтальное оно или вертикальное.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

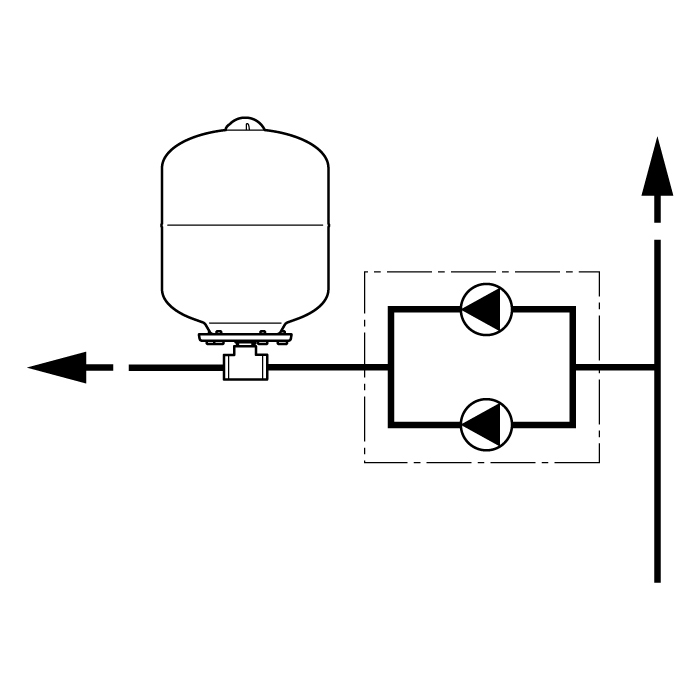

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.

На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.
Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

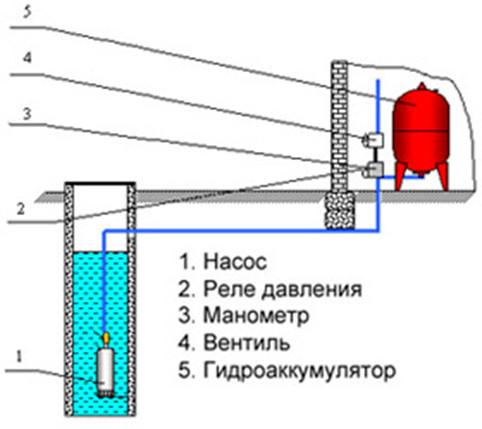

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Как установить гидроаккумулятор?

Из всего вышесказанного можно понять, что устройство гидроаккумулятора абсолютно не похоже на обыкновенный бак для воды. Это устройство постоянно в работе, мембрана все время в динамике. Поэтому монтаж гидроаккумулятора не так прост. Бак нужно укреплять при установке надежно, с запасом прочности, шума и вибрации. Поэтому бак закрепляется к полу через резиновые прокладки, а к трубопроводу через резиновые гибкие переходники. Нужно знать, что на входе гидросистемы сечение подводки не должно сужаться. И еще одна важная деталь: первый раз бак заполнять нужно очень осторожно и медленно, используя слабый напор воды, на тот случай если резиновая груша слиплась от долгого бездействия, и при резком напоре воды она может повредиться.

Лучше всего перед вводом в эксплуатацию удалить из груши весь воздух.

Монтаж гидроаккумулятора должен осуществляться так, чтобы во время работы к нему можно было свободно подойти. Лучше поручить эту задачу опытным специалистам, так как очень часто бак выходит из строя из-за какой-нибудь неучтенной, но важной мелочи, например из-за несоответствия диаметра труб, неотрегулированного давления и т.д. Здесь нельзя проводить эксперименты, ведь на кону стоит нормальная работа водопроводной системы.

Настройка гидроаккумулятора

Вот вы принесли в дом купленный гидробак. Что с ним дальше делать? Сразу необходимо узнать уровень давления внутри бака. Обычно производитель накачивает его на 1.5 атм, но бывают такие случаи, когда из-за утечки, ко времени продажи показатели снижаются. Чтобы удостовериться в правильности показателя, необходимо открутить декоративный колпачок на обыкновенном автомобильном золотнике и проверит давление.
Чем же его проверить? Обычно для этого используют манометр. Он может быть электронным, механическим автомобильным (с металлическим корпусом) и пластиковым, который поставляется в комплекте с некоторыми моделями насосов. Важно, чтобы манометр имел большую точность, так как даже 0.5 атм меняет качество работы гидробака, поэтому пластиковые манометры лучше не использовать, так как они дают очень большую погрешность в показателях. Это обычно китайские модели в слабеньком пластиковом корпусе. На показатели электронных манометров влияет заряд батареи и температура, к тому же, они очень дорогие. Поэтому оптимальным вариантом является обыкновенный автомобильный манометр, прошедший проверку. Шкала должна быть на небольшое количество делений, для возможности более точного измерения давления. Если шкала рассчитана на 20 атм, а нужно измерять всего 1-2 атм, то высокой точности ожидать не приходится.
Если в баке меньше воздуха, значит там больший запас воды, но разница в давлении между пустым и почти заполненном баком будет очень существенной. Все дело в предпочтениях. Если нужно, чтобы в водопроводе постоянно был высокий напор воды, то в баке должно быть давление не менее 1.5 атм. А для бытовых нужд вполне может быть достаточно и 1 атм.

При давлении 1.5 атм гидробак имеет меньший запас воды, из-за чего будет чаще включаться подкачивающийся насос, а при отсутствии света запаса воды в баке может просто не хватить. Во втором случае придется жертвовать давлением, ведь принять душ с массажем можно при заполненном баке, а по мере его опустошения – только ванну.

Когда вы решите, что для вас важнее, можно устанавливать нужный режим работы, то есть, либо подкачать воздух в бак, либо стравить лишний.

Нежелательно снижать давление меньше отметки 1 атм, так же, как и чрезмерно превышать. Наполненная водой груша при недостаточном давлении будет касаться стенок бака, и может быстро прийти в негодность. А избыточное давление не позволит закачать достаточный объем воды, так как большая часть бака будет занята воздухом.

Настройка реле давления

Также нужно выполнить настройку реле давления. Открыв крышку, вы увидите две гайки и две пружины: большую (Р) и малую (дельта Р). С их помощью можно настроить максимальный и минимальный уровни давления, при которых включается и выключается насос. За включение насоса и давление отвечает большая пружина. По конструкции можно увидеть, что она как бы способствует воде замкнуть контакты.

С помощью малой пружины выставляется разница давлений, о чем оговаривается во всех инструкциях. Но в инструкциях не указывается точка отсчета. Оказывается, что точкой отсчета является гайка пружины Р, то есть нижний предел. Нижняя пружина, отвечающая за разницу давлений, сопротивляясь давлению воды, отодвигает подвижную пластину от контактов.

Закачка воды в гидроаккумулятор

Когда уже выставлено правильное давление воздуха, можно подключать гидроаккумулятор к системе. Подключив его, нужно внимательно наблюдать за манометром. На всех гидроаккумуляторах указаны значения нормального и предельного давлений, превышение которых недопустимо. Ручное отключение насоса от сети происходит при достижении нормального давления гидроаккумулятора, при достижении граничного значения напора насоса. Это происходит, когда повышение давления прекращается.

Мощности насоса обычно не хватает, чтобы накачать бак до предела, но, в этом даже нет особой необходимости, ведь при накачке снижается срок эксплуатации и насоса и груши. Чаще всего предел давления для отключения устанавливается на 1-2 атм выше, чем включения.

Например, при показании манометра 3 атм, что достаточно для нужд владельца насосной станции, нужно отключить насос и медленно вращать гайку малой пружины (дельта Р) на уменьшение, до срабатывания механизма. После этого нужно открыть кран и слить воду из системы. Наблюдая за манометром, нужно отметить то значение, при котором включится реле – это нижний предел давления, когда включается насос. Этот показатель должен быть чуть больше показателя давления в пустом гидроаккумуляторе (на 0.1-0.3 атм). Это даст возможность прослужить груше больший период времени.

При вращении гайки большой пружины Р, выставляется нижний предел. Для этого нужно включить насос в сеть и подождать, пока давление достигнет нужного уровня. После этого необходимо подстроить гайку малой пружины «дельта Р» и закончить настройку гидроаккумулятора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак.

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Расчет гидроаккумулятора

Чтобы определить, какой запас воды можно использовать из гидроаккумулятора при выключении электричества, когда насос прекратит качать воду из системы водоснабжения, можно использовать таблицу заполняемости мембранного бака. Запас воды будет зависеть от настройки реле давления. Чем выше разница давлений при включении и выключении насоса, тем больший запас воды будет в гидроаккумуляторе. Но эта разница лимитируется по изложенным выше причинам. Рассмотрим таблицу.

Здесь мы видим, что в мембранный бак объемом 200 л при настройках реле давления, когда показатель включение насоса составляет 1.5 бар, выключение насоса – 3.0 бар, давление воздуха составляет 1.3 бар, запас воды будет всего 69 л, что равно примерно трети общего объема бака.

Расчет необходимого объема гидроаккумулятора

Чтобы выполнить расчет гидроаккумулятора, используют следующую формулу:

Vt = K * A max * ((Pmax+1) * (Pmin +1)) / (Pmax- Pmin) * (Pвозд. + 1),

где

•  Amax – максимальный расход литров воды в минуту;
•  К – коэффициент, который зависит от мощности двигателя насоса;
•  Pmax – давление при выключении насоса, бар;
•  Pmin – давление при включении насоса, бар;
•  Pвозд. – давление воздуха в гидроаккумуляторе, бар.

В качестве примера подберем необходимый минимальный объем гидроаккумулятора для водопроводной системы, взяв, например, насос Водолей БЦПЭ 0,5-40 У с такими параметрами:

Pmax (бар)	Pmin (бар)	Pвозд (бар)	A max (куб.м/час)	K (коэффициент)
3.0	1.8	1.6	2.1	0.25

Используя формулу, вычисляем минимальный объем ГА, который равен 31. 41 литра.

Поэтому выбираем следующий ближайший размер ГА, который равен 35 л.

Объем бака в диапазоне 25-50 литров идеально согласуется со всеми методиками расчета объема ГА для бытовых водопроводных систем, а также с эмпирическими назначениями разных производителей насосного оборудования.

При частом выключении электроэнергии целесообразно выбирать бак большего объема, но в это же время следует помнить, что вода сможет заполнить бак лишь на 1/3 общего объема. Чем мощнее установлен насос в системе, тем больший должен быть объем гидроаккумулятора. Это соответствие размеров сократит количество коротких включений насоса и продлит срок эксплуатации его электродвигателя.

Если вы купили гидроаккумулятор большого объема, нужно знать, что если водой не пользоваться регулярно, она застаивается в баке ГА и ее качество ухудшается. Поэтому, выбирая в магазине гидробак, нужно учитывать, максимальный объем используемой воды в системе водопровода дома. Ведь при небольшом расходе воды использовать бак объемом 25-50 л намного целесообразнее, чем 100-200 л., вода в котором будет пропадать зря.

Ремонт и профилактика гидроаккумулятора

Даже самые простые гидробаки требуют к себе внимания и ухода, как любое работающее и приносящее пользу устройство.

Поводы для ремонта гидроаккумулятора бывают разные. Это коррозия, вмятины корпуса, нарушение целостности мембраны или нарушение герметичности бака. Также существует множество других причин, которые обязывают владельца ремонтировать гидробак. Чтобы не допустить серьезных поломок, необходимо регулярно осматривать поверхность гидроаккумулятора, следить за его работой, чтобы предотвратить возможные проблемы. Недостаточно осматривать ГА два раза в год, как оговаривается в инструкции. Ведь можно устранить одну неисправность сегодня, а завтра не обратить внимание на другую возникшую проблему, которая на протяжении полугода превратиться в непоправимую и может привести к выходу гидробака из строя. Поэтому гидроаккумулятор нужно осматривать при каждой возможности, чтобы не пропустить малейших неисправностей, и вовремя проводить их ремонт.

Причины поломок и их устранение

Причиной поломки расширительного бака может быть слишком частое включение-выключение насоса, выход воды через клапан, слабый напор воды, слабое давление воздуха (ниже расчетного), слабый напор воды после насоса.

Как устранить неисправность гидроаккумулятора своими руками? Поводом для ремонта гидроаккумулятора может стать слабое давление воздуха или его отсутствие в мембранном баке, повреждение мембраны, повреждение корпуса, большая разница в давлении при включении и выключении насоса, неправильно выбранный объем гидробака.

Устранить неисправности можно следующим образом:

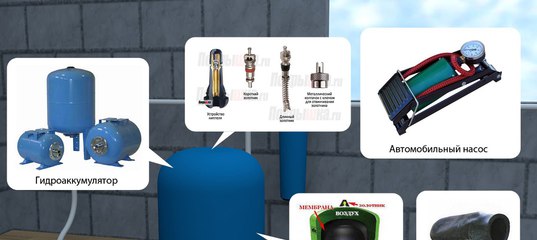

•  чтобы увеличить давление воздуха нужно произвести его нагнетание через ниппель бака гаражным насосом или компрессором;
•  поврежденную мембрану можно восстановить в сервисном центре;
•  поврежденный корпус и его герметичность устраняется тоже в сервисном центре;
•  исправить разницу в давлениях можно, выставив слишком большой дифференциал в соответствие с частотой включений насоса;
•  достаточность объема бака нужно определить до его установки в систему.

Устройство и принцип работы гидроаккумулятора

Интернет-магазин «Водомастер.ру» ценит доверие своих клиентов и заботится о сохранении их личных (персональных) данных в тайне от мошенников и третьих лиц. Политика конфиденциальности разработана для того, чтобы личная информация, предоставленная пользователями, были защищены от доступа третьих лиц.

Основная цель сбора личных (персональных) данных – обеспечение надлежащей защиты информации о Пользователе, в т.ч. его персональных данных от несанкционированного доступа и разглашения третьим лицам, улучшение качества обслуживания и эффективности взаимодействия с клиентом.

1. ОСНОВНЫЕ ПОНЯТИЯ

Сайт – интернет магазин «Водомастер.ру», расположенный в сети Интернет по адресу: vodomaster.ru

Пользователь – физическое или юридическое лицо, разместившее свою персональную информацию посредством любой Формы обратной связи на сайте с последующей целью передачи данных Администрации Сайта.

Форма обратной связи – специальная форма, где Пользователь размещает свою персональную информацию с целью передачи данных Администрации Сайта.

Аккаунт пользователя (Аккаунт) – учетная запись Пользователя позволяющая идентифицировать (авторизовать) Пользователя посредством уникального логина и пароля. Логин и пароль для доступа к Аккаунту определяются Пользователем самостоятельно при регистрации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Настоящая Политика в отношении обработки персональных данных (далее – «Политика») подготовлена в соответствии с п. 2 ч .1 ст. 18.1 Федерального закона Российской Федерации «О персональных данных» №152-ФЗ от 27 июля 2006 года (далее – «Закон») и описывает методы использования и хранения интернет-магазином «Водомастер.ру» конфиденциальной информации пользователей, посещающих сайт vodomaster.ru.

2.2. Предоставляя интернет-магазину «Водомастер.ру» информацию частного характера через Сайт, Пользователь свободно, своей волей дает согласие на передачу, использование и раскрытие его персональных данных согласно условиям настоящей Политики конфиденциальности.

2.3. Настоящая Политика конфиденциальности применяется только в отношении информации частного характера, полученной через Сайт. Информация частного характера – это информация, позволяющая при ее использовании отдельно или в комбинации с другой доступной интернет-магазину информацией идентифицировать персональные данные клиента.

2.4. На сайте vodomaster.ru могут иметься ссылки, позволяющие перейти на другие сайты. Интернет-магазин не несет ответственности за сведения, публикуемые на этих сайтах, и предоставляет ссылки на них только в целях обеспечения удобства пользователей. При этом действие настоящей Политики не распространяется на иные сайты. Пользователям, переходящим по ссылкам на другие сайты, рекомендуется ознакомиться с политикой конфиденциальности, размещенной на таких сайтах.

3. УСЛОВИЯ, ЦЕЛИ СБОРА И ОБРАБОТКИ ПЕРСОНАЛЬНЫХ ДАННЫХ ПОЛЬЗОВАТЕЛЕЙ

3.1. Персональные данные Пользователя такие как: имя, фамилия, отчество, e-mail, телефон, адрес доставки, skype и др. , передаются Пользователем Администрации Сайта с согласия Пользователя.

3.2. Передача персональных данных Пользователем через любую размещенную на сайте Форму обратной связи, в том числе через корзину заказов, означает согласие Пользователя на передачу его персональных данных.

3.3. Предоставляя свои персональные данные, Пользователь соглашается на их обработку (вплоть до отзыва Пользователем своего согласия на обработку его персональных данных), в целях исполнения интернет-магазином своих обязательств перед клиентом, продажи товаров и предоставления услуг, предоставления справочной информации, а также в целях продвижения товаров, работ и услуг, а также соглашается на получение сообщений рекламно-информационного характера и сервисных сообщений.

3.4. Основными целями сбора информации о Пользователе являются принятие, обработка и доставка заказа, осуществление обратной связи с клиентом, предоставление технической поддержки продаж, оповещение об изменениях в работе Сайта, предоставление, с согласия клиента, предложений и информации об акциях, поступлениях новинок, рекламных рассылок; регистрация Пользователя на Сайте (создание Аккаунта).

3.5. Регистрация Пользователя на сайте vodomaster.ru не является обязательной и осуществляется Пользователем на добровольной основе.

3.6. Интернет-магазин не несет ответственности за сведения, предоставленные Клиентом на Сайте в общедоступной форме.

4. ОБРАБОТКА, ХРАНЕНИЕ И ЗАЩИТА ПЕРСОНАЛЬНОЙ ИНФОРМАЦИИ ПОЛЬЗОВАТЕЛЕЙ САЙТА

4.1. Администрация Сайта осуществляет обработку информации о Пользователе, в т.ч. его персональных данных, таких как: имя, фамилия, отчество, e-mail, телефон, skype и др., а также дополнительной информации о Пользователе, предоставляемой им по своему желанию: организация, город, должность, и др.

4.2. Интернет-магазин вправе использовать технологию «cookies». «Cookies» не содержат конфиденциальную информацию и не передаются третьим лицам.

4.3. Интернет-магазин получает информацию об ip-адресе Пользователя сайта vodomaster.ru и сведения о том, по ссылке с какого интернет-сайта он пришел. Данная информация не используется для установления личности Пользователя.

4.4. При обработке персональных данных пользователей интернет-магазин придерживается следующих принципов:

• Обработка информации осуществляется на законной и справедливой основе;
• Информация не раскрываются третьим лицам и не распространяются без согласия субъекта Данных, за исключением случаев, требующих раскрытия информации по запросу уполномоченных государственных органов, судопроизводства;
• Определение конкретных законных целей до начала обработки (в т.ч. сбора) информации;
• Ведется сбор только той информации, которая является необходимой и достаточной для заявленной цели обработки;
• Обработка информации ограничивается достижением конкретных, заранее определенных и законных целей;

4.5. Персональная информация о Пользователе хранятся на электронном носителе сайта бессрочно.

4.6. Персональная информация о Пользователе уничтожается при желании самого Пользователя на основании его официального обращения, либо по инициативе администратора Сайта без объяснения причин, путём удаления информации, размещённой Пользователем.

4.7. Обращение об удалении личной информации, направляемое Пользователем, должно содержать следующую информацию:

для физического лица:

• номер основного документа, удостоверяющего личность Пользователя или его представителя;
• сведения о дате выдачи указанного документа и выдавшем его органе;
• дату регистрации через Форму обратной связи;
• текст обращения в свободной форме;
• подпись Пользователя или его представителя.

для юридического лица:

• запрос в свободной форме на фирменном бланке;
• дата регистрации через Форму обратной связи;
• запрос должен быть подписан уполномоченным лицом с приложением документов, подтверждающих полномочия лица.

4.8. Интернет-магазин обязуется рассмотреть и направить ответ на поступившее обращение Пользователя в течение 30 дней с момента поступления обращения.

4.9. Интернет-магазин реализует мероприятия по защите личных (персональных) данных Пользователей в следующих направлениях:

• предотвращение утечки информации, содержащей личные (персональные) данные, по техническим каналам связи и иными способами;
• предотвращение несанкционированного доступа к информации, содержащей личные (персональные) данные, специальных воздействий на такую информацию (носителей информации) в целях ее добывания, уничтожения, искажения и блокирования доступа к ней;
• защита от вредоносных программ;
• обнаружение вторжений и компьютерных атак.

5. ПЕРЕДАЧА ПЕРСОНАЛЬНЫХ ДАННЫХ

5.1. Интернет-магазин «Водомастер.ру» не сообщает третьим лицам личную (персональную) информацию о Пользователях Сайта, кроме случаев, предписанных Федеральным законом от 27.07.2006 г. № 152-ФЗ «О персональных данных», или когда клиент добровольно соглашается на передачу информации.

5.2. Условия, при которых интернет-магазин «Водомастер.ру» может предоставить информацию частного характера из своих баз данных сторонним третьим лицам:

• в целях удовлетворения требований, запросов или распоряжения суда;
• в целях сотрудничества с правоохранительными, следственными или другими государственными органами. При этом интернет-магазин оставляет за собой право сообщать в государственные органы о любой противоправной деятельности без уведомления Пользователя об этом;
• в целях предотвращения или расследования предполагаемого правонарушения, например, мошенничества или кражи идентификационных данных;

5.3. Интернет-магазин имеет право использовать другие компании и частных лиц для выполнения определенных видов работ, например: доставка посылок, почты и сообщений по электронной почте, удаление дублированной информации из списков клиентов, анализ данных, предоставление маркетинговых услуг, обработка платежей по кредитным картам. Эти юридические/физические лица имеют доступ к личной информации пользователей, только когда это необходимо для выполнения их функций. Данная информация не может быть использована ими в других целях.

6. БЕЗОПАСНОСТЬ БАНКОВСКИХ КАРТ

6.1 При оплате заказов в интернет-магазине «Водомастер.ру» с помощью кредитных карт все операции с ними проходят на стороне банков в специальных защищенных режимах. Никакая конфиденциальная информация о банковских картах, кроме уведомления о произведенном платеже, в интернет-магазин не передается и передана быть не может.

7. ВНЕСЕНИЕ ИЗМЕНЕНИЙ И ДОПОЛНЕНИЙ

7.1. Все изменения положений или условий политики использования личной информации будут отражены в этом документе. Интернет-магазин «Водомастер.ру» оставляет за собой право вносить изменения в те или иные разделы данного документа в любое время без предварительного уведомления, разместив обновленную версию настоящей Политики конфиденциальности на Сайте.

что это такое, для чего нужен, как устроен и как работает

Чтобы обеспечить стабильную работу водопровода, следует выяснить, что такое гидроаккумулятор. Это полезное устройство необходимо для автоматизации работы независимой водопроводной системы.

Оно также позволяет заметно продлить срок использования насоса и защитить оборудование от гидроударов.

В этом материале мы расскажем об обустройстве и принципах работы гидроаккумуляторов, а также приведем рекомендации по монтажу оборудования.

Содержание статьи:

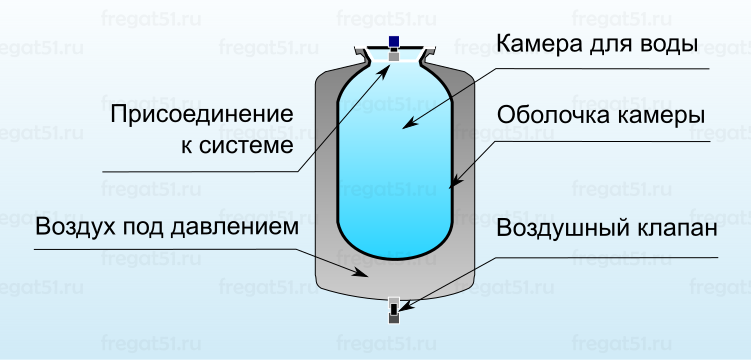

Устройство и принцип работы

От обычного накопителя гидроаккумулятор отличает более сложное устройство, которое заметно расширяет его функционал.

Он состоит из:

• металлического корпуса;
• внутренней мембраны;
• ниппеля;
• патрубка для воды.

Мембрана разделяет емкость на две части, одна предназначена для воды, а во вторую подкачивают воздух или инертный газ. В результате жидкость внутри устройства находится под определенным давлением. Это позволяет регулировать напор воды в системе.

О том, для чего нужен гидроаккумулятор, сможет рассказать каждый, кто хотя бы раз сталкивался с проблемой низкого напора в системе. Иногда задачу решают с помощью , но ГА – более эффективный вариант.

Внутри гидроаккумулятора находится мембрана¸ которая разделяет устройство на две части: для воды и для воздуха, поэтому ГА также называют мембранным баком

Его устанавливают в системе после насоса на наружном или внутреннем водопроводе, конкретная схема зависит от характеристик системы. Вода поступает в емкость и накапливается там, при этом благодаря мембране внутри создается давление, необходимое для нормальной эксплуатации автономного водоснабжения с безотказной подачей воды в краны.

Обычный накопитель не гарантирует подходящих характеристик давления для водопровода, так как напор создается только из-за разницы в высоте расположения точки забора воды и емкости с водой. А вот с ГА не нужно поднимать бак на чердак или эстакаду, так как можно подкачать воздух, чтобы создать желаемый напор.

Современная техника, например, машинка-автомат, гидромассаж, джакузи, посудомоечная машина, способна функционировать только при в водопроводной сети. Да и обычный душ удобнее принимать, когда поток воды достаточно сильный, а не течет слабой струйкой.

Гидроаккумулятор обязательно используют в комплекте с реле давления, которое управляет насосом, подающим воду из скважины, колодца и т.п., и манометром, предназначенным для контроля и отслеживания рабочих параметров независимого водоснабжения.

Реле давления и манометр нужны для автоматизации работы насоса¸ а фильтры очищают воду от ненужных примесей и защищают гидроаккумулятор от повреждений

Реле настраивают таким образом, чтобы по достижении выбранного пользователем давления насос включался и отключался. Когда в гидроаккумулятор наберется достаточное количество воды, и давление достигнет максимальной заданной точки, насос выключится. Этот показатель по понятным причинам называют давлением отключения.

В процессе использования воды давление в баке постепенно уменьшается. Когда оно достигает минимального заданного значения (это так называемое давление включения), насос начинает работать. Вода поступает в емкость, давление растет, достигает предела, после чего насос отключается.

Затем вода снова убывает из бака, когда хозяева дома открывают кран, давление падает, реле запускает насос и т.д. Если исключить из этой цепочки ГА и реле, насосное оборудование будет включаться каждый раз при открывании крана. Такое использование дорогостоящей техники нерационально, поскольку ресурс ее работы ограничивается определенным количеством включений-выключений.

Гидробак может поставляться как отдельный агрегат или в составе насосной станции. В первом случае его подключают к погружному насосу через реле давления

Кроме того, насос подает воду стремительно, что может обернуться таким явлением как . Для водопровода этакие нагрузки нежелательны, они могут повредить трубы. А гидроаккумулятор – это прочное устройство, которое станет буфером и защитит систему от нежелательного воздействия.

Наконец, гидробак позволяет создать некоторый запас воды. Даже при отсутствии электроэнергии какое-то время можно будет пользоваться водой, хранящейся в ГА. Конечно, это не такой большой запас, как в накопителе, но и он может оказаться очень полезным.

Какими бывают гидроаккумуляторы?

Различают устройства вертикальные и горизонтальные, их по-разному устанавливают. Обычно баки емкостью до 50 л располагают горизонтально, а объемом побольше – вертикально, чтобы не занимали много места. На эффективность это не влияет. Можно выбирать такую модель, которая будет удобнее в эксплуатации и подойдет для места, где ее будут ставить.

Общий объем гидробака и количество воды, которое он может вместить, это разные показатели. Емкость выбирают в зависимости от характеристик водопроводной системы

В вертикальных и горизонтальных моделях для отведения воздуха из той части, в которую накачан воздух или газ, предусмотрен ниппель – воздушный клапан. Использовать его очень просто.

Расположен он у всех видов гидробаков со стороны, противоположной установки фланца, предназначенного для подключения оборудования к водоснабжению.

Мембранные баки с красным корпусом предназначены для систем ГВС или для отопления. Их нужно использовать строго по назначению

Цвет емкости обычно бывает голубым или синим, в отличии от красных расширительных баков для отопления. Они не взаимозаменяемые, для изготовления мембраны используются разный материал. В “холодных” гидробаках применяют пищевую резину.

Кроме того, гидроаккумуляторы синего цвета могут переносить более высокое давление, чем устройства для отопления и ГВС. Нельзя использовать такие емкости не по назначению, они быстро выйдут из строя.

В вертикально ориентированных ГА вода подается снизу, а лишний воздух удаляют по необходимости сверху, стравливая его через ниппель. В горизонтальных вариантах как подача воды, так и стравливание воздуха производится сбоку.

Резьбовое соединение для подключения к водоснабжению всегда одного размера, это 1 1/2 дюйма. Резьба для подсоединения мембраны может быть внутренней или наружной. Размеры их тоже унифицированы, внутренняя резьба стандартно равно 1/2 дюйма, наружная – 3/4 дюйма. Это важный момент, поскольку для надежного подключения нужно, чтобы размеры патрубка и водопроводной трубы совпадали.

Если планируется организация независимой системы водоснабжения, нужно знать, как устроен обычный гидроаккумулятор для воды. Следует сразу определиться с вариантами подключения к водопроводу и способами удаления воздуха, если давление превысит нормативное значение, а также со схемами подсоединения к системе.

Импортные модели ГА выглядят очень презентабельно, но они не всегда подходят для эксплуатации в местных условиях. Перед покупкой такого устройства следует изучить отзывы

Следует помнить, что они изначально проектировались под условия страны, где были произведены, а они не всегда совпадают с местными реалиями. Условия эксплуатации могут оказаться слишком сложными для западных моделей, поэтому имеет смысл поискать вариант от отечественного производителя, который и по стоимости может оказаться более привлекательным.

Рекомендации по монтажу и эксплуатации

Установить гидробак несложно, его просто подключают к водопроводной системе после насоса. Перед входом в устройство необходимо поставить хороший фильтр, чтобы очистить воду от примесей. Они могут скопиться внутри и повредить мембрану.

Гидроаккумулятор, предназначенный для автономного водопровода, лучше всего использовать с реле давления, которое будет управлять работой погружного насоса

Нужно правильно выбрать место для монтажа. ГА должен стоять там, куда можно свободно подойти для осмотра прибора и его технического обслуживания. Со временем может понадобиться ремонт устройства, поэтому не помешает заранее продумать порядок его демонтажа и трудности, которые могут в это время возникнуть.

Очень важно, чтобы размеры патрубка и водопроводной трубы совпадали. Это позволит избежать гидравлических потерь из-за сужения трассы на каком-то участке. Использование переходников допустимо, но нежелательно. Во время поступления и убывания воды мембранный бак может вибрировать.

Рекомендуется крепить его к основанию через амортизирующие прокладки. Подключение к водопроводу выполняют гибкой подводкой. Следует убедиться, что устройство правильно выставлено по горизонтали и вертикали, перекосы недопустимы.

Нужно заранее позаботиться о возможности отключить ГА от водопровода таким образом, чтобы не пришлось полностью сливать воду из системы. Это требование реализуется установкой обычного запорного крана. Для небольших емкостей, вместимостью до 10 л, в которых нет ниппеля, нужно предусмотреть также установку сливного крана.

Подробнее о том, как подключить гидроаккумулятор в систему водоснабжения можно прочесть в

Техобслуживание гидробака сводится к внимательному осмотру корпуса и контролю давления в воздушном отделении. Иногда нужно подкачать воздух или стравить его, чтобы восстановить правильные показатели. Обычно давление должно составлять около двух атмосфер или немного меньше. Кроме того, следует удалить воздух, который скопился за мембраной в отсеке, где хранится вода.

Иногда здесь можно даже установить автоматический воздухоотводчик. Если же отверстие для этой процедуры отсутствует, нужно отключить ГА от водопровода и полностью опустошить его через сливной кран. Воздух выйдет из емкости вместе с водой. Потом остается просто снова включить насос, чтобы в бак снова начала поступать вода.

Говоря о том, как работает мембранный гидроаккумулятор, стоит отметить, что самая частая поломка в ГА – прорыв мембраны. Этот эластичный элемент подвергается постоянному воздействию на растяжение и сжатие, поэтому со временем выходит из строя.

Вот признаки того, что мембрана прорвана:

• вода поступает из крана резкими толчками;
• стрелка манометра “скачет”;
• после полного стравливания содержимого “воздушного” отсека из ниппеля вытекает вода.

Последний пункт позволяет точно выяснить, действительно ли проблема именно с мембраной. Если вода из ниппеля не вытекает, а вода поступает в систему слабо, скорее всего, корпус разгерметизирован. Нужно внимательно его осмотреть, найти и заделать трещины.

Мембрана может испортиться из-за износа или неправильной эксплуатации. Ее нужно полностью заменить, ремонтировать этот элемент бесполезно

Заменить мембрану не сложно, но нужно подобрать точно такой же элемент, как и испорченный, поскольку он рассчитан именно для этого конкретного ГА.

Чтобы провести ремонт, нужно:

1. Отключить устройство от водопроводной системы.
2. Слить воду, стравить воздух.
3. Открутить крепежные винты.
4. Извлечь испорченную мембрану.
5. Установить исправный элемент.
6. Закрепить его винтами.
7. Установить ГА на место и подключить его к системе.

Самый сложный этап этой процедуры – затягивание винтов. Оно должно быть равномерным, поэтому рекомендуется закручивать их, делая по одному обороту поочередно на каждом элементе. Такая тактика позволит правильно закрепить мембрану на корпусе и предотвратить соскальзывание ее края внутрь.

Некоторые неопытные мастера в стремлении улучшить качество соединения наносят на край мембраны герметик. Этого делать не следует, поскольку состав может разрушить резину и вызвать обратный эффект.

Выводы и полезное видео по теме

Устройство и принцип работы ГА:

Для системы автономного водоснабжения гидроаккумулятор – полезное оборудование, обеспечивающее автоматический забор воды, включение/отключение насоса. Такое устройство повысит качество водоснабжения и предотвратит поломку технических устройств.

После изучения материала появились вопросы? Вы можете задать их в блоке с комментариями, а мы постараемся дать на них предельно понятный ответ.

Принцип работы гидроаккумулятора для водоснабжения и советы по выбору

Гидроаккумулятор, он же накопительный, напорный или расширительный бак — необходимый элемент для закрытой системы водоснабжения в любом частном доме. Чтобы правильно подобрать и использовать такой накопитель, не помешает изучить принцип работы гидроаккумулятора, виды, причины поломок и способы их устранения. Кроме того, не помешает разобраться, чем отличаются баки красного и синего цвета.

Как устроен и работает гидроаккумулятор?

Гидроаккумуляторы нередко называют мембранными баками, поскольку внутри у такого устройства находится специальная резиновая прокладка — мембрана. Она делит емкость на две части. С одной стороны от мембраны находится вода, с другой — воздух или интертный газ. Также гидробак обычно снабжен отверстием для подачи воды и манометром, который отражает давление воздуха.

Обычно гидробак состоит из металлического корпуса и резиновой мембраны. Кроме того, устанавливается золотник, регулирующий подачу-стравливание воздуха, а также фильтр, чтобы удалять мелкие загрязнения

Вода подается в систему водоснабжения с помощью насоса и закачивается в бак. В результате давление газа в гидроаккумуляторе с автоматикой возрастает. Когда оно достигает предельно допустимого значения, система автоматического управления отключает насос и подача воды прекращается.

На схеме наглядно представлен принцип работы гидробака в системе водоснабжения. Устройство управляется с помощью автоматики, что повышает сроки его эксплуатации

Постепенно вода из бака расходуется. Давление понижается, достигает минимального заданного предела, после чего система автоматического управления включает насос. Вода поступает в бак, пока давление не достигнет установленного значения, насос отключается и т. д.

Вам также пригодятся наши рекомендации по выбору насосной станции для водоснабжения дома: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/kak-vybrat-nasosnuyu-stanciyu-dlya-doma-i-dachi-poleznye-sovety.html.

Для чего необходим такой накопитель?

При наличии гидробака цикл включения-отключения насоса происходит только при необходимости наполнить бак достаточным запасом воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из домочадцев открывает кран. Наличие накопительного бака в системе позволяет:

• значительно увеличить срок эксплуатации скважинного насоса;
• предупредить вред от возможных гидроударов в системе;
• поддерживать в системе определенное давление;
• предотвратить поломки элементов системы водоснабжения и сантехнического оборудования.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли накопительного бака в системе водоснабжения подробно рассказано в следующем видеоматериале:

Виды мембранных баков и их особенности

Различают вертикальные и горизонтальные гидробаки, которые по разному крепятся в месте установке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может накапливаться небольшое количество воздуха. Этот воздух следует периодически удалять, чтобы в систему не попали довольно опасные для нее воздушные пробки. В вертикальных емкостях воздух скапливается вверху и для его отведения используется специальный ниппель.

С горизонтальными гидробаками все несколько сложнее. Для стравливания скопившегося воздуха здесь понадобится не только ниппель, но и шаровой кран, а также канализационный слив.

Владельцам небольших гидробаков, емкость которых составляет менее 100 л, необходимо избавляться от избытка воздуха иначе. Для этого следует:

1. Отключить электропитание.
2. Открыть кран смесителя.
3. Дождаться, пока бак опустеет.
4. Закрыть кран.
5. Подключить систему к электропитанию, чтобы бак снова наполнился.

Избыточный воздух выйдет вместе с водой. Эту процедуру следует проделывать не реже одного раза в месяц.

Гидробаки красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана в них выполнена из довольно прочной резины, их не следует использовать для подачи холодной воды

Производители предлагают гидробаки красного и синего цвета, а также бесцветные. Синие устройства предназначены для использования в системе холодного водоснабжения. Для изготовления мембраны в таких баках используют пищевую резину, безопасную для здоровья людей. Красные гидробаки предназначены для систем отопления и горячего водоснабжения. Их для холодной воды использовать не рекомендуется, поскольку мембрана в таких баках изготовлена из другой резины. Кроме того, рабочий порог давления у синих гидробаков выше и достигает 8 Bar.

Обычно вода поступает в накопитель снизу, а сверху, как уже отмечалось, находится ниппель, через который отводят воздух. Поэтому в каждом устройстве имеется два резьбовых соединения (обычно дюймовые или в полдюйма), которые не следует путать. На верхний ниппель нередко устанавливают автоматическое устройство для отведения воздуха.

Иногда бывают ситуации, когда вода подается в гидробак сверху. Считается, что в этом случае автоматическое отведение воздуха не понадобится. Но следует позаботиться о фильтре, чтобы в систему не попадали частички песка или другие загрязнения.

Обратите внимание! Потребителю предлагают самые разнообразные модели гидробаков зарубежного и отечественного производства. Не все импортные устройства адаптированы для российской системы водоснабжения, что заметно снижает сроки их бесперебойной эксплуатации. Как показала практика, отечественные гидробаки высокого качества служат дольше.

Обратите внимание на материал об устройстве и принципах работы насосных станций: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/ustrojstvo-i-princip-raboty-nasosnoj-stancii.html

Причины поломок и способы их устранения

Самая уязвимая часть гидробака — резиновая мембрана. В процессе эксплуатации она постоянно подвергается растягиванию, а затем сокращается. Постепенно резина теряет эластичность и разрывается. О возникновении проблем с гидробаком могут свидетельствовать следующие симптомы:
вода поступает из системы небольшими порциями при высоком давлении, кран как-будто «плюется» водой;
стрелка манометра резко достигает больших значений и затем сразу же снижается до нуля.

Резиновые мембраны для гидробаков могут иметь различные формы и размеры. При замене мембраны следует использовать изделие, предназначенное для конкретной модели гидробака

Чтобы убедиться в том, что мембрана порвана, необходимо нажать на золотник ниппеля, чтобы выпустить воздух из накопительного бака и определить какое давление воздуха имеется в гидроаккумуляторе. Если при этом стрелка манометра сразу же пойдет вниз, значит воздуха, который обеспечивает необходимое давление, в гидробаке осталось очень мало. Необходимо полностью стравить воздух, если после этого из золотника потечет вода, значит мембрана точно порвана, необходим ремонт. Если же вода не пошла, мембрана цела, а воздух уходит из емкости через появившиеся щели, неисправные соединения или золотник.

О проблемах с гидробаком в системе горячего водоснабжения может свидетельствовать небольшая течь, которая появляется у предохранительного клапана водонагревателя. Действовать следует точно также: нажать на ниппель золотнитка, оценить количество воздуха, стравить его полностью и по наличию или отсутствию воды определить, цела ли мембрана гидробака.

Заменить мембрану в гидробаке не так уж сложно, кроме того, это значительно дешевле, чем ставить новое устройство. Для ремонта понадобится:

1. Приобрести новую мембрану, точно соответствующую порванной.
2. Аккуратно разобрать гидробак, отвинтив соединительные болты.
3. Вынуть порванную мембрану.
4. Установить на ее место новую мембрану.
5. Собрать гидробак.
6. Равномерно затянуть все болты.

Главная опасность при этом состоит в том, что неумелое обращение с устройством может привести к соскальзыванию края мембраны внутрь металлического корпуса. В результате работу придется переделывать. Чтобы этого не случилось, рекомендуется затягивать соединительные болты постепенно, чтобы обеспечить равномерное натяжение мембраны. Проблемы возникают, когда один болт полностью затянут и только после этого начинают работу со следующим. Край мембраны при этом смещается и может соскользнуть.

О распространённых неисправностях и о том, как их устранить, вы узнаете в нашем материале: https://aqua-rmnt.com/vodosnab/nasos/nasos-stancii/remont-nasosnoj-stancii-svoimi-rukami.html

Еще одна ошибка — использование герметика в местах соединений. Применение таких составов приводит к уменьшению трения между резиной и металлом. В результате край мембраны смещается, а плотность соединения уменьшается, что в будущем может вызвать протечку воды.

Оцените статью: Поделитесь с друзьями!

Разбираемся как устроен и работает гидроаккумулятор

Без этого специального резервуара при обустройстве автономного водопровода не обойтись. Гидроаккумулятор часто путают с расширительным баком, монтируемым в системах отопления. И хотя приборы внешне ничем не отличаются, расчет параметров ГА, его установка и подключение имеет свои особенности.

Назначение гидроаккумулятора

Включение этого прибора в систему водоснабжения обеспечивает:

• стабилизацию давления в трубе. На практике это означает, что даже при открывании нескольких кранов напор останется неизменным. Следовательно, все бытовые и сантехнические приборы, подключенные к водопроводу, не будут менять режим работы, а такие «комфортные» условия позволяют им выработать обозначенный производителем ресурс без значительных поломок. Стоит добавить, что колебания давления приводят к изменению температуры жидкости, если ГВС организуется автономно. Как результат – «сюрпризы» при приеме дешевых процедур, мытье посуды и в ряде иных ситуациях при пользовании горячей водой;
• продление периода эксплуатации насосного оборудования. Установка гидроаккумулятора резко снижает количество включений/выключений перекачивающего устройства по сигналу датчика давления, а именно это и определяет ресурс изделия;
• исключение риска гидравлических ударов. По сути, ГА является надежной защитой трубной магистрали и бытовых приборов от повреждений и протечек из-за резких скачков давления;
• аварийный запас воды. Проблемы с эн/снабжением загородных строений хорошо известны. Переход на резервный источник питания требует некоторого времени. Гидроаккумулятор в этот период обеспечивает находящейся в баке водой жилище, тем самым нивелирует вероятность сбоев в работе сантехнических и бытовых приборов.

Устройство ГА

Прибор представляет собой герметичный баллон, разделенный на два отсека. Один служит для аккумулирования воды, другой является воздушной камерой. Корпус оснащен патрубком (для присоединения гидроаккумулятора к трубе водопровода) и пневмоклапаном (для стравливания или закачки воздуха при настройке и в процессе эксплуатации: не у всех версий).

Конструктивные особенности

1. Конфигурация. Все гидроаккумуляторы подразделяются на приборы с горизонтальным и вертикальным баками. Кроме отличий в монтаже, есть и еще один нюанс. Стравливать воздух в моделях горизонтальной ориентации можно лишь через краник, одновременно сливая часть воды. Это же относится и к вертикальным ГА вместимостью до 50 л. В более габаритных гидроаккумуляторах этой разновидности имеется пневмоклапан, и удаление воздушных пузырей производится намного быстрее и эффективнее.
2. Колба. Именно она служит емкостью для накапливания излишков воды в системе и отдачу ее обратно (при необходимости), тем самым стабилизируя давление в трубе. Данное РТИ нередко называют «грушей», мембраной, внося некоторую путаницу в понятия. В чем особенность этой детали для РТИ? Дело в том, что в расширительных баках закрытого типа для систем отопления также используются колбы. А потому не все рядовые потребители, да и некоторые менеджеры знают, что подобные РТИ не являются взаимозаменяемыми. Считается, что главное – в идентичности размеров. Но это в корне неверно.

• Для мембран гидроаккумуляторов используется только резина категории «пищевая». Так как РТИ находится в постоянном контакте с водой, это более чем важно. А вот для расширительного бака не принципиально, а потому и РТИ для него берется не столь высокого качества, и стоят изделия дешевле.
• Специфика работы ГА такова, что его колба постоянно подвергается динамическим нагрузкам, и иногда довольно значительным. Второе требование к резине – прочность в сочетании с эластичностью. Применительно же к расширительному баку отопления это не столь важно – система инертна, работает стабильно, без резких скачков давления (даже при протечках).

При выборе гидроаккумулятора для системы ГВС нужно учитывать, что его колба изготавливается из разных материалов. Отличия – в способности выдерживать предельные температуры. Для каучука (более дешевый вариант) это +50. Мембраны бутиловые не разрушаются и при +95, но стоят дороже, и используются лишь в системах отопления, то есть для оснащения расширительных баков. Приобретать для горячего водопровода нецелесообразно – лишняя трата денег.

Принцип работы

При заполнении гидроаккумулятора водой давление в нем и системе выравнивается. При открывании любого крана расходуется жидкость, и оно падает. При достижении нижнего порогового значения насос автоматически (по сигналу с соответствующего реле) включается. Повышается напор, и колба заполняется недостающим количеством воды. Данный процесс характеризуется динамикой, и при грамотной настройке гидроаккумулятора напор в системе остается неизменным.

Но при условии, что соблюдается периодичность технического обслуживания прибора. Это главным образом касается своевременного стравливания излишков скопившегося в баке воздуха. Частота проведения технологической операции зависит от вместимости гидроаккумулятора и особенностей схемы водопровода. Общие рекомендации указываются в паспорте изделия.

Установка гидроаккумулятора

Он монтируется по нескольким типовым схемам в зависимости от особенностей системы.

Для погружного насоса

Даже минимальный расход воды инициирует включение перекачивающего устройства. Поэтому гидроаккумулятор обязательно устанавливается в схеме после обратного клапана. Это позволяет оптимизировать работу насоса и обеспечить его гарантированный ресурс.

Для станции

По сути, тот же насос, оснащенный дополнительным оборудованием. Некоторые модели изначально не укомплектованы гидроаккумулятором, поэтому он приобретается отдельно и монтируется самостоятельно. В этой схеме основная задача ГА – защита системы от скачков давления, что наблюдается при пуске насоса. Подключение – на участке магистрали до перекачивающего устройства.

Для повысительной станции

Такие схемы реализуются при большом и постоянном водопотреблении. Как правило, в состав перекачивающего устройства входит не менее двух насосов, работающих поочередно. Как видно на схеме, присоединение гидроаккумулятора производится к подающей потребителю воду трубе.

Для системы ГВС

При таком включении гидроаккумулятор выполняет функцию расширительного бака. Если прибор не установить, то вследствие изменения напора струя из душевой лейки будет нестабильной. Сантехника также станет работать некорректно, а это снижает ее ресурс и приводит к частым поломкам.

Особенности монтажа гидроаккумулятора

• Крепление производится на прочной основе, и обязательно с использованием амортизаторов. Например, прокладок из РТИ. Нельзя забывать, что ГА постоянно в динамике, и жесткая фиксация приведет к разрушению материала поверхности или поломке крепежных деталей. Устанавливать прибор непосредственно на трубе водопровода нельзя, так как кроме вибрации добавляется и вес гидроаккумулятора вместе с жидкостью. Такой монтаж гарантированно приведет к протечкам или разрывам соединений.
• Для сочленения гидроаккумулятора с трубопроводом нужно использовать гибкую подводку. Причина указана выше.
• Заполнение бака водой делается постепенно, при небольшом напоре. Это необходимо для того, чтобы исключить риск повреждения колбы в случае, если она слежалась – при резком скачке давления РТИ может не успеть распрямится, и ее легко порвать.
• Место для установки гидроаккумулятора выбирается с учетом возможности быстрого доступа к прибору, его визуального осмотра со всех сторон и проведения работ по обслуживанию (замене).
• Если ГА небольшой по объему бака (до 50 л), то для стравливания воздушных пузырей монтируется запорная арматура (вентиль, тройник) – такие приборы пневмоклапанами не оснащаются. Значит, необходимо предусмотреть, куда и как сливать (отводить) воду из емкости.

Настройка давления в воздушном отсеке делается на основе расчетных параметров водопровода и рекомендаций производителя. Понадобится лишь насос (при необходимости), манометр (можно автомобильный) и гаечные ключи. Но все требуемые вычисления лучше доверить профессионалу – малейшая ошибка приведет к сбоям в работе системы со всеми вытекающими.

Расчет вместимости ГА

Выбирать гидроаккумулятор, ориентируясь на объем бака – дело заведомо проигрышное. Существует такое понятие – заполняемость емкости. Здесь многое зависит от давления в воздушном отсеке, и нередко в ГА вместимостью 200 л по факту воды всего лишь на треть. В таблице показано, как влияет на реальный объем разница между максимальным и минимальным значениями давления, на которые настраивается реле.

Для расчёта можно воспользоваться формулой:

V = K х Amax х (Pmax+1) х (Pmin +1) / (Pmax- Pmin) х (Pб + 1)

• Amax – расход воды (л/мин).
• Pmax и Pmin (бар) – пороговые значения давления, при котором насос выключается/включается.
• K – коэффициент, определяемый суммарной мощностью перекачивающего оборудования (если в системе установлено несколько изделий).
• Pб (бар) – давление в воздушном отсеке бака гидроаккумулятора.

Результат вычислений округляется в большую сторону, а ГА выбирается исходя из того, что его вместимость не должна быть меньше. К примеру, если при расчетах получилось 32, то покупать следует гидроаккумулятор ближайшего типоразмера, то есть на 35 л.

Установка излишне большого ГА (с запасом) нецелесообразна. При незначительном расходе вода в нем будет застаиваться, приобретая специфический запах. Вряд ли кто станет использовать ее для питья и приготовления пищи. Это еще раз подтверждает мысль, что расчеты вместимости бака стоит доверить профессионалу.

«АЛЬФАТЭП» реализует различные виды оборудования для всех инженерных коммуникаций. На страницах сайта alfatep.ru представлен, в том числе, и большой сортамент гидроаккумуляторов известных марок по заводской цене. Наши сотрудники готовы оказать консультативную помощь в выборе оптимальной версии ГА, производстве необходимых расчетов. Они же подскажут, как грамотно установить и настроить прибор. Для связи со специалистами компании можно воспользоваться разделом «Контакты» или телефоном «горячей линии» 8 (495) 109 00 95. Звонок бесплатный из любого региона России.

Гидроаккумулятор для систем водоснабжения устройство и принцип работы

Гидроаккумулятор для систем водоснабжения — это ёмкость с водой, нужная, чтобы контролировать давление воды или сохранять некоторое её количество в запасе.

Внутри неё — резиновая мембрана, скрепленная с корпусом резервуара.
В резервуаре находится фланец. Через фланец гидробак присоединяется к водопроводу.
Между мембраной и корпусом — сжатый воздух, уровень давления — 2 бара.

Итоговые ключевые элементы конструкции данного устройства: корпус, ниппель, мембрана, фитинг и клапан.

А содержатся в нём вода и воздух.

Принцип работы гидроаккумулятора

Функционирует устройство приблизительно следующим образом.
Сперва вода из какого-то источника (хотя бы колодца) переливается в бак. Из-за своей эластичности резиновая мембрана увеличивается.

Количество воздуха между стенками и мембраной, соответственно, наоборот, уменьшается. Давление же — повышается.

Датчик давления на это реагирует и на каком-то этапе расходятся контакты, а устройство — отключается.
Это, вообще говоря, классическое решение. Воздух в баке «давит» на воду.
Например, при открытии крана под напором вода стремится вырваться и снижается давление. При сведении давления близко к 0 — оборудование деактивируется.

Это и есть полный цикл работы. Чтобы гарантировать надлежащий уровень давления, вода и воздух в баке и разделены резиновой мембраной.

Однако податливость резины нередко способствует падению давления в полости бака, выявлению проблем с его функциональностью.

Так что, чтобы избежать подобных проблем, нужно хотя бы раз в год тестировать давление воздуха при откачанной воде. Если выявляется, что оно выше нормы, следует через ниппель добавить чуть воздуха, применяя обыкновенный насос. Также важно знать о том, что целиком вода не заливает весь бак.

Реальное количество воды определяется следующими параметрами:

• Форма устройства;
• Изначальный уровень воздушного давления;
• И пределы на реле давления.

Для чего используется

Такое устройство применяется для:

• Сохранения постоянного уровня давления;
• Сохранения запаса воды.

Какие бывают гидроаккумуляторы

Различать их можно по многим критериям. Например, по установке — горизонтальные и вертикальные.
У каждых есть особенности, например, касающиеся удаления воздуха.

Когда гидробак эффективно функционирует, воздух накапливается вокруг мембраны.
Растворенный в воде воздух есть в каждой водоснабжающей системе. Когда он попадает в резервуар, то выделяется и накапливается. Так на самых разных участках системы образуются т. н. воздушные пробки.

У вертикальных устройств с ёмкостью от ста литров воздух накапливается сверху, а потом удаляется через специальный клапан, который входит в состав конструкции всех вертикальных гидробаков. Чтобы потом удалить их в конструкции, в гидроаккумулятор, если его объём хотя бы сто литров, встраивают фитинг клапанами. Через такую конструкцию выполняется вывод накопившегося воздуха. Он постоянно удаляется, и так воздушные пробки не будут появляться.

Если, однако, гидробак меньше ста литров, то такой фитинг в нём разместить нет возможности. Преимущества таких устройств — компактность, но воздух из них необходимо удалять вручную, осматривая и разбирая.

Когда гидробак горизонтального типа, то там воздух выводится через добавочный узел. Такой узел состоит из канализационного слива, шарового крана и специального ниппеля.

Другое подразделение — баллонные и мембранные.
Действуют они по единому принципу и имеют достаточно общего в конструкциях.
Ключевая же разница в следующем.
В мембранных возможно, что вода будет попадать на стенки, таким образом опять же не исключается эффект коррозии.

В баллонных — жидкость совмещается лишь с каучуком, так что защита от неприятных эффектов намного лучше. Если понадобится, то можно заменять ёмкость в баллонных устройствах. Выполнять такую задачу можно самостоятельно, и какие-либо дополнительные устройства не потребуются. Другой плюс именно баллонных гидроаккумуляторов — их легко обслуживать и можно рассчитывать, что работать они будут долго.

Как подобрать оптимальный объем для собственных целей

Чтобы рассчитать наиболее правильный объём гидробака, следует сперва понять, где будет применяться гидроаккумулятор и с какими целями.

• Часто гидроаккумуляторы монтируются, чтобы предотвращать постоянное включение насосов.
• Другая причина — поддерживать давление в системе, если насос выключен.
• Третий вариант — контроль за расходом воды.

В первом случае надлежит понимать, что частота включения насоса определяется величиной гидроаккумулятора. Мастера-знатоки не советуют включать насос чаще раза в минуту. Водоснабжающие системы часто оснащаются устройствами с эффективностью 30 литров в минуту. С учётом факта, что 50% общего объёма вода и 50% — воздух, хватит аккумулятора с объёмом в 70 литров.

Во втором — рассчитывать, насколько далеко насос будет находиться от гидроаккумулятора. Чем дальше, тем его продуктивность будет ниже.

В третьем — нужно учесть все расходные характеристики. Например, туалет расходует 1,3 литра воды поминутно, душ — от 8 до 10, раковины — 8,4.
Примем, что туалетов 2. Тогда суммарное потребление оказывается 20 литров. В час насос включается 30 раз. Так хватит гидроаккумулятора с объёмом в 80 литров, но, если есть возможность, на всякий случай не помешает и небольшой запас.

Приобретая гидробак, не помешает поинтересоваться, есть ли возможность купить для устройства сменные баллон или мембрану и если да, то сколько это будет стоить. Иногда цена получается довольно большой, и тогда стоит остановить свой выбор на товаре от другого производителя.

Похожие материалы

Гидроаккумулятор принцип действия. Фото и видео

Гидроаккумулятор представляет собой металлическую герметичную емкость, внутри которой расположена эластичная мембрана. Это устройство необходимо для поддержания постоянного давления в водопроводе и защиты водяного насоса от преждевременной поломки из-за частой эксплуатации. Если вы хотите купить гидроаккумулятор и установить его своими руками в частном доме, необходимо разобраться в его технических характеристиках и принципе работы.

Функции гидроаккумулятора

Гидроаккумулятор, его еще называют мембранным баком или гидробаком, выполняет ряд функций:

— Поддерживает давление в водопроводной системе на стабильном уровне.

— Защищает водопровод от резких перепадов водяного напора. В случае перепадов возникают сильные температурные колебания воды, если одновременно включают несколько кранов, например, на кухне и в ванной комнате. Гидроаккумулятору под силу справиться с такими вопросами.

— Сберегает насос от быстрой изнашиваемости вследствие частой эксплуатации. В гидробаке существует определенный объем воды, поэтому насос начинает работать не на каждое открытие крана, а только тогда, когда вода полностью израсходована. В каждом насосе предусмотрен нормативный показатель количества включений за час. Использование гидробака позволяет увеличить число невостребованных подключений насоса, а это влияет на его службу, увеличивая эксплуатационный период.

— Защищает водопроводную систему от вероятностного гидроудара, возникающего в момент подключения насоса, который способен изрядно навредить трубопроводу.

— Позволяет создать определенный запас воды в системе. Благодаря этому у вас всегда будет вода, даже в периоды отключения электроэнергии, а это нередкое явление в нашем мире. Эта функция особенно пригодится владельцам загородных домов.

Из чего состоит гидроаккумулятор

Стоит заметить, что емкость гидробака герметична и разделена на две камеры при помощи специальной мембраны, первая отводится для воды, вторая же — под воздух.

В гидроаккумуляторе исключено соприкосновение водной среды и металлического корпуса, потому что она помещается в специальной водяной камере. Камеры для воды изготавливают из прочного резинового материала — бутила, обладающего устойчивостью к бактериальному воздействию, отвечающего требованиям, выдвигаемым к воде в области гигиены и санитарных норм.

Устройство гидроаккумулятора

Что касается воздушной камеры, то в ней располагают пневматический клапан, регулирующий давление.  Присоединительный патрубок, с резьбой, позволяет наполнить гидроаккумулятор водой.

Соединительный трубопровод подбирают таким образом, чтобы он в диаметре соответствовал напорному патрубку, так как это напрямую влияет на возникновение гидравлических потерь в водопроводной системе.

Смотрите видео: Зачем в системе водоснабжения гидроаккумулятор

В гидроаккумуляторе, рассчитанном на объем воды больше 100 л, предусматривают наличие клапана, стравливающего воздух, накопившийся в воде. Для гидробака меньшего объема, без такого клапана, в водопроводе располагают устройства, позволяющие стравливать воздух. Это может быть как тройник, так и кран, перекрывающий центральную водопроводную магистраль.

В целом, гидроаккумулятор должен быть так смонтирован, чтобы он легко разбирался для ремонта или профилактических работ, без сливания всей воды из системы.

Как работает гидроаккумулятор

Принципы работы заключаются в следующем:

— Вода при помощи насоса подается в мембрану гидробака, благодаря создавшемуся давлению;

— Как только давления достигло нужного уровня, насос выключается, а значит, вода перестает поступать;

— После очередного забора воды давление постепенно снижается, поэтому насос автоматически подключается, начиная поставлять воду в мембрану.

Схема работы гидроаккумулятора

Установлено, что максимальная результативность гидробака напрямую зависит от общего его объема.Существует возможность регулирования срабатывания реле давления.

В процессе работы воздух, растворенный в водной среде, накапливается в мембране устройства. Это снижает результативность работы мембранного бака. Чтобы исправить ситуацию, надо проводить профилактические работы, в ходе которых стравливать воздух.

Объем гидробака, частота его использования влияют на количество проводимых профилактик. В среднем такие работы проводятся каждые три месяца, а то и раз в месяц.

Полезная статья: Насосы для канализации в частном доме

Схема подключения гидроаккумулятора напрямую зависит от его назначения. Устройства аккумулятора не похоже на обычный бак с водой, поэтому для его установки требуются специальные знания и навыки. Монтаж должен проводиться опытным специалистом, так как от него напрямую зависит работа всей водопроводной системы.

Гидроаккумуляторы для воды. Что такое гидроаккумулятор и принцип его работы

Аккумулятор представляет собой металлический герметичный контейнер, внутри которого находится эластичная мембрана. Это устройство необходимо для поддержания постоянного давления в водопроводе и защиты водяного насоса от преждевременного выхода из строя из-за частой эксплуатации. Если вы хотите купить аккумуляторную батарею и установить ее своими руками в частном доме, вам необходимо разбираться в ее технических характеристиках и принципе работы.

Функции аккумулятора

Гидроаккумулятор, также называемый мембранным баком или гидробаком, выполняет ряд функций:

— Поддерживает давление в системе водоснабжения на стабильном уровне.

— Спасает насос от быстрого износа из-за частого использования. В баке есть определенное количество воды, поэтому насос работает не на каждое отверстие крана, а только тогда, когда вода полностью израсходована. Каждый насос имеет стандартный индикатор количества включений в час.Использование гидробака позволяет увеличить количество невостребованных соединений насоса, что сказывается на его обслуживании, увеличивая срок эксплуатации.

— Защищает систему водоснабжения от вероятного гидроудара, возникающего при подключении насоса, который может повредить трубопровод.

— Позволяет создать в системе определенное количество воды. Благодаря этому у вас всегда будет вода, даже в периоды отключения электроэнергии, и это частое явление в нашем мире.Эта функция особенно полезна для владельцев загородных домов.

Из чего состоит гидроаккумулятор

Следует отметить, что емкость резервуара герметична и разделена на две камеры специальной мембраной, первая — для воды, вторая — для воздуха.

Накопитель

Что касается воздушной камеры, то в ней есть пневмоклапан, регулирующий давление. Присоединительный патрубок с резьбой позволяет заполнить гидроаккумулятор водой.

Присоединительный трубопровод подбирается таким образом, чтобы он по диаметру соответствовал напорному патрубку, так как это напрямую влияет на возникновение гидравлических потерь в системе водоснабжения.

Смотрите видео: Почему в водопроводе гидроаккумулятор

Гидроаккумулятор, рассчитанный на объем воды более 100 литров, предусматривает наличие клапана, вентилирующего воздух, скопившийся в воде. Для бака меньшего объема без такого клапана в водопроводе есть приспособления, позволяющие стравливать воздух.Это может быть как тройник, так и кран, закрывающий центральную водопроводную магистраль.

Как правило, гидроаккумулятор должен быть установлен таким образом, чтобы его можно было легко разобрать для ремонта или обслуживания без слива всей воды из системы.

Как работает гидроаккумулятор?

Принципы работы следующие:

— Вода перекачивается насосом к диафрагме бака, благодаря создаваемому давлению;

— Как только давление достигнет нужного уровня, насос отключается, а это значит, что вода перестает течь;

— После следующего забора воды давление постепенно снижается, поэтому автоматически включается насос, начиная подавать воду на мембрану.

Схема работы аккумулятора

Установлено, что максимальная производительность резервуара напрямую зависит от его общего объема. Есть возможность регулирования работы реле давления.

Во время работы растворенный в водной среде воздух скапливается в мембране устройства. Это снижает производительность мембранного бака. Чтобы исправить ситуацию, необходимо провести профилактические работы, во время которых спустите воздух.

Схема подключения аккумулятора напрямую зависит от его назначения. Зарядное устройство не похоже на обычный резервуар для воды, поэтому его установка требует особых знаний и навыков. Монтаж должен проводить опытный специалист, так как от него напрямую зависит вся система водоснабжения.

Является неотъемлемой частью современных систем автоматического водоснабжения частного дома, коттеджа или дачи. На рынке существует множество типов и конфигураций расширительных баков для холодной воды.

Сегодня мы подробно разберем устройство и принцип работы гидроаккумулятора, его основное назначение, правила установки и возможные неисправности в работе. А также постарайтесь понять принцип действия, и как правильно выбрать гидроаккумулятор для нашей насосной системы.

Основные типы и особенности

Гидроаккумуляторы для систем водоснабжения различаются по своей компоновке:

— горизонтальный
— вертикальный

По объему или вместимости:

— стандартный бытовой: 24-50 литров
— средний объем: 80-100 литров
— большой объем: 150 литров и более

По материалу корпуса:

— Сталь эмалированная
— нержавеющая сталь

Горизонтальный аккумулятор для насосной станции

Корпус стального аккумулятора обычно окрашивается синей или зеленой эмалью.Расширительные баки красного цвета чаще используются для систем отопления.

Область применения

Аккумуляторы предназначены для:

— накопление воды и поддержание ее автоматической подачи до точки забора

— увеличить срок службы насоса, сняв с него нагрузку при частном включении

— предотвращение возможного гидроудара в водопроводе

Устройство и принцип работы аккумулятора

Типичный аккумулятор состоит из следующих элементов (см. Схему ниже):

1 — резьбовое соединение для подключения к водопроводу, его диаметр обычно 25 мм или 1 дюйм

2 — фланец уплотнительный

3 — емкость разных объемов

4 — резиновая мембрана для воды

5 — пневмоклапан для откачки и отвода воздуха

6 — место установки для установки на него поверхностного насоса
(при горизонтальном исполнении)

7 — ножки для устойчивости конструкции

Устройство бака

Принцип действия гидроаккумулятора основан на автоматической подаче воды из бака к потребителю без включения насоса.Это связано с тем, что при открытии водопроводного крана нагнетаемый в бак воздух начинает выдавливать воду из мембраны под давлением.

Требуемое давление в баллоне должно составлять 1,5-2 атмосферы. По мере расхода воды потребителем, после закрытия крана гидроаккумулятор в автоматическом режиме снова заполняется водой по всему объему.

Как выбрать гидроаккумулятор для насоса

Если вы планируете купить и не знаете, какой объем бака выбрать, или уже есть поверхностный насос, но планируете приобрести к нему гидроаккумулятор, то рекомендуется:

— для насоса мощностью до 1000 Вт, бака на 24 литра
— для насоса мощностью более 1000 Вт, лучше купить бак на 50 литров

При покупке гидроаккумулятора для, рекомендуется для насосов емкостью:

— до 500 Вт, установить бак на 24 литра
— до 1000 Вт подходит для 50 литров
— до 1500 Вт — 80 или 100 литров

Погружные насосы из-за своей конструкции включаются и выключаются реже, чем поверхностные.Поэтому им необходимо установить несколько гидроаккумуляторов большого объема.

На практике расширительные баки объемом 24-50 литров способны полностью удовлетворить потребность в хозяйственной воде небольшой семьи, на одну или две точки водоснабжения. Если семья большая, можно купить бак большей вместимости. Например, бака объемом 80-100 литров должно хватить на три-четыре точки водозабора: кухню, ванную, душевую и туалет.

Вертикальные гидроаккумуляторы

Рекомендации по установке гидробака

1.Устанавливать гидроаккумулятор только в отапливаемом помещении.

2. Перед запуском не забудьте предварительно промыть систему водоснабжения.

3. Проверьте, всасывается ли воздух в бак под достаточным давлением.

Если нет, то закачайте до 2 атм. самостоятельно через воздушный пневмоклапан. Эту процедуру можно проделать, например, на обычном велосипедном или автомобильном насосе.

Проблемы в работе и методы их устранения

1. Недостаточное давление воздуха.
Продуть пневматический клапан и накачать воздух насосом.

2. Отсутствие воздуха под давлением в емкости аккумулятора.
Необходимо будет заменить клапан или мембрану.

3. Из клапана вытекает вода.
Необходимо заменить мембрану. Смотрю видео.

Аккумулятор для систем водоснабжения — это непременный атрибут современного загородного частного дома или дачи. Надеюсь, теперь вы понимаете его принцип работы и особенности конструкции.И теперь вы без труда сможете подобрать гидроаккумулятор под свои условия, а также правильно его установить, и не допустить ошибок при запуске водопровода.

Когда у арендодателей нет возможности подключиться к центральному водопроводу, им необходимо оборудовать его самостоятельно.

Важно правильно рассчитать систему, а также подобрать все необходимое оборудование. И одна из важных составляющих системы водоснабжения — гидроаккумулятор для систем водоснабжения.Естественно, нужно понимать, что это такое и зачем это нужно.

Аккумулятор

Что такое гидроаккумулятор

Гидроаккумулятор для водоснабжения представляет собой металлический бак с расположенной внутри воздушной камерой. Этот бак подключается к водопроводу. По сути, это резервная емкость, предназначенная для накопления небольшого запаса воды, и для выравнивания давления в системе

.

Накопитель

Принцип работы аккумулятора:

• в один отсек перекачивается вода;
• в другую камеру, закачивается сжатый воздух;
• за счет этого вода в системе находится под постоянным давлением 2-2.5 атмосфер;
• при падении объема жидкости в резервуаре ниже установленного значения — реле включает насос, а после установленного — отключается.

На самом деле ничего сложного в его работе нет.

Функции гидробака

Каждый элемент в системе водоснабжения выполняет свои специфические функции. Естественно, у них тоже есть танк. Итак, какая потребность в гидроаккумуляторе в системе хозяйственного водоснабжения:

• резерв воды в системе — это, конечно, не основная задача этих устройств, так как они редко имеют большой объем.Но, все же, бак позволяет сэкономить небольшое количество воды, что может очень пригодиться при отключении электричества;
• выравнивают давление в системе водоснабжения — благодаря своей конструкции гидробаки могут обеспечивать постоянное давление в водопроводе. Причем даже при одновременном включении нескольких точек, например, смесителя на кухне и в ванной;
• защищает воду от гидроудара — погружной насос, подает воду с высоким давлением, а гидроаккумулятор доводит ее до оптимального для водного оборудования, поэтому все оборудование защищено от гидроударов.

Кроме того, гидравлические баки защищают погружной насос от перегрева. Дело в том, что насос работает по такому принципу:

• как только давление в водопроводе падает, включается;
• , а при наборе — отключается.

Но есть большой минус — например, обычный кран потребляет не более 0,5 м3 / час. А помпа выдает 4 м3 / час, поэтому при открытом кране помпу надо будет включать и выключать через каждую секунду.А это чревато тем, что он быстро выйдет из строя.

Другое дело, когда в системе есть накопительный бак для воды — насос будет включаться только для пополнения его объема, а не каждый раз при открытии крана. Соответственно, таких вкраплений будет намного меньше.

Типы устройств

Эти резервуары для хранения различаются по нескольким параметрам. Один из них — емкость. Самые популярные устройства — объемом 50 и 100 литров. Также танк отличается по комплектации.Есть два типа:

Особых отличий у них нет, ведь схема устройства и принцип работы гидроаккумулятора в системе водоснабжения в обоих случаях будут одинаковыми. Меняется только конструктивное расположение элементов бака.

Поэтому, чтобы выбирать между горизонтальным и вертикальным устройством, нужно исходить из удобства его установки и дальнейшей эксплуатации. Например, для небольших помещений часто берут вертикальные агрегаты — они удобно расположены по углам.

Основное отличие в том, что вертикальные устройства объемом более 50 литров имеют специальный клапан для сброса лишнего воздуха из бака. Горизонтальные, как правило, ими не оборудованы, поэтому при установке бачка нужно сделать дополнительный кран. Это позволит полностью опустить содержимое емкости.

Однако главное отличие во внутреннем устройстве. Есть такие виды:

Мембранные и цилиндровые аккумуляторы

Цилиндрический бак состоит из металлического бака и расположенной внутри него резиновой или резиновой груши.В этой груши собирается вода из системы, а воздух под давлением закачивается в пространство между грушей и внутренними стенками резервуара.

Плюсов этой конструкции:

• вода контактирует только с поверхностью груши — контакта с металлом нет;
• при необходимости грушу можно заменить самостоятельно — таким образом конструкция баллона легко ремонтируется.

Гидроаккумулятор мембранный, устроен иначе, дополнительной емкости в нем нет.Вместо этого резервуар состоит из двух отдельных камер, разделенных специальной резиновой перегородкой. В одной части вода подается из водопровода, а в другую закачивается сжатый воздух.

Недостатков данной конструкции:

• вода попадает на металлические стенки гидроаккумулятора — и это приводит к неизбежной коррозии;
• заменить мембрану сложнее, чем грушу.

Таким образом, лучше всего подходят устройства баллонного типа.Они практичнее и легче ремонтируются. Более того, когда вода находится в груши, она не контактирует с основным резервуаром, а это означает, что вероятность коррозии сводится к минимуму.

Выбор танка

Определяя, какой аккумулятор лучше всего покупать, обычно обращают внимание на два критерия:

• его местонахождение;
• объем цистерны.

Дизайн принципиальной роли не играет, поэтому выбирается исходя из габаритов помещения и удобства эксплуатации.Ведь танк нужно располагать таким образом, чтобы к нему можно было беспрепятственно приближаться.

При выборе емкости нужно учитывать, что только половина емкости заполнена водой. В целом можно придерживаться таких правил:

• при наличии в доме не более трех точек потребления подойдет аккумулятор любой емкости;
• при потребителях до 5-ти, при мощности насоса в пределах 3 м3 / ч, то резервуар емкостью 50 л;
• если потребителей больше, то нужно брать аккум на 100 л.

Естественно, есть и другие факторы, влияющие на выбор устройства. О них вы можете прочитать в статье «».

Крепление гидроаккумулятора

К этому процессу нужно подойти как можно более серьезно, потому что от того, как работает гидроаккумулятор, зависит качество всей водопроводной трубы. При установке необходимо придерживаться таких правил:

• бак должен быть надежно закреплен на полу;
• подключение к водопроводу осуществляется через гибкие трубки;
• перед включением необходимо проверить давление в баллоне — оно должно быть в пределах от 1 до 1.5 атмосфер;
• важно понимать, что чем ниже давление воздуха, тем больше воды может попасть в бак, и тем реже будет включаться насос. Однако общее давление воды также будет ниже;
• теперь нужно воспользоваться инструкцией и отрегулировать реле давления — оно отвечает за включение и выключение помпы;
• после этого можно набрать воду в прибор и проверить его работу.

Схема подключения гидробака

При первом запуске необходимо собрать воду под низким давлением.Дело в том, что стенки резиновой груши могли слипаться, а большой напор воды может их повредить.

Основные неисправности

Хотя устройство гидроаккумулятора не отличается сложностью, но иногда может иметь неисправности.

Наиболее частые отказы:

• насос часто включается — это может быть вызвано несколькими причинами. Например, нарушена герметичность бака, повреждена мембрана или неправильно настроено реле давления.Также такая проблема может быть вызвана нехваткой воздуха в аккумуляторе;
• упало давление в водопроводе — в гидроаккумуляторе нет воздуха, либо виноват насос;
• бачок протекает — это указывает на повреждение мембраны или резиновой бутылки.

Подробнее о проблемах и способах их устранения читайте в статье «». В общем, для ремонта и регулировки гидробака лучше воспользоваться помощью специалистов. Причем актуально, когда устройство новое и еще находится на гарантии.

Любая конструкция автономного водоснабжения заканчивается установкой гидробака. Обычно это небольшая емкость, которая необходима для накопления носителя. Проще говоря, есть вода под давлением, которую в случае чего можно использовать для бытовых нужд. Поговорим о том, как правильно выбрать гидроаккумулятор для систем водоснабжения и на что обращать внимание при покупке.

Общая информация

В большинстве случаев бак имеет пластиковый корпус, более дорогие модели — металлические.Внутреннее пространство разделено пополам мембраной, с одной стороны которой находится носитель, а с другой — воздух. Такая конструкция позволяет создать внутри емкости давление около 1,5-2,5 бар, в зависимости от объема и производителя продукта. Необходимо понимать, что гидроаккумулятор для систем водоснабжения — это не накопительный бак на сотни и даже тысячи литров. В нашем случае речь идет об объеме 50-100 литров.

Вот почему вам нужен воздух в резервуаре для воды.Дело в том, что любой трубопровод, будь то автономный или центральный, может подвергаться гидроударам. Это очень нежелательное явление, разрушающее главное. Для избавления от него в системе используется камера с воздухом. Он послушнее воды и позволяет гасить гидроудары. Кроме того, как отмечалось выше, необходимо поддерживать постоянное давление в системе.

Немного о принципе устройства

Гидравлический бак, несмотря на свой высокий КПД, устроен очень просто.Из колодца или колодца, а также из любого другого источника в него поступает вода. Следовательно, эластичная мембрана растягивается из-за давления носителя. Объем воздуха между стенкой резервуара и мембраной уменьшается, и, следовательно, создается большое давление. При достижении максимума срабатывает специальный датчик, отключающий помпу.

Тогда мы получим следующую ситуацию. Мы открываем воду в кране, и она выходит из бака под давлением. В последнем постепенно снижается давление на мембрану.Когда он упадет до минимума, включится насос. Примерно так и устройство работает. Крайне важно, чтобы давление в гидроаккумуляторе постоянно держалось на оптимальном уровне, это позволяет подавать воду потребителю под давлением. Профилактические работы желательно проводить ежегодно и при необходимости добавлять воздух через специальный ниппель с помощью автомобильного насоса в бак.

Гидроаккумулятор для систем водоснабжения: цена и еще кое-что

Ну а теперь перейдем к самому интересному — стоимости оборудования.В большинстве случаев ставки варьируются в зависимости от производителя. Отечественные компании более доступны по цене, чем европейские. По качеству у нас вполне нормальные гидробаки. Если соблюдать правила эксплуатации, то проблем возникнуть не должно.

Например, компания «Гилекс» производит хорошие резервуары для воды. Аккумулятор этой фирмы на 50 литров обойдется вам в 3000 рублей. При этом его вес составляет всего 8 килограммов. Агрегат на 24 литра обойдется дешевле — 1 200 рублей.Что касается европейских производителей, то там цены выше примерно на 7-15%. Если объем бака небольшой, разница несущественная. Но в любом случае, прежде чем переходить к цене, нужно посчитать, сколько именно вам подходит.

Определить тип бака

Гидроаккумулятор для систем водоснабжения может быть вертикальным и горизонтальным. Что касается способа установки, то для потребителя принципиальной разницы нет. Основное различие между ними — способ удаления скопившегося в мембране воздуха.Модели, объем которых превышает 100 литров, имеют штуцер, через который периодически удаляется воздух. Отметьте, есть ли фитинг. Если нет, найдите модель там, где она есть.

В вертикальных гидроаккумуляторах весь воздух скапливается в его верхней части. Снять в этом случае не составит труда. Для этого есть специальный клапан. Горизонтальные гидробаки предусматривают установку дополнительной трубопроводной сборки. Это канализационный отвод с отводным патрубком. Для удаления воздуха предусмотрен шаровой кран.Вы спросите, что лучше? Как было отмечено выше, особой разницы нет, но в аппаратах вертикального типа легче удалить воздух.

О расчете объема

Гидроаккумуляторы для водоснабжения, устройство которых мы рассмотрели, имеют другой объем. От того, насколько правильно он будет выбран, зависит и эффективность системы. Но поскольку устройство часто используется для разных целей, иногда бывает сложно найти подходящий объем.

Если вы используете резервуар для хранения воды, то его объем должен быть большим.Например, емкости должно хватить на несколько дней автономного потребления носителя на бытовые нужды. Совершенно противоположная ситуация в случае использования устройства для поддержания постоянного давления в системе при выключенном насосе. Бака хватит на 20-100 литров. Если автоматическая подача воды станции с гидроаккумулятором необходима для того, чтобы электронасос не включался слишком часто, то достаточно будет бака на 50 литров. Обратите внимание, не рекомендуется запускать насосы чаще одного раза в минуту.Если учесть, что душ может потреблять 5-8 литров в минуту, а туалет не более 2 литров, то этого бака более чем достаточно.

«Гилекс» (гидроаккумулятор) и его особенности

Прежде всего, хочу сказать, что есть смысл обратить внимание на отечественные компании. Это связано с несколькими причинами. Как было отмечено выше, это более доступные по цене товары. Но кроме этого, российские компании разрабатывают такие гидроаккумуляторы, которые больше подходят для наших систем водозабора.В результате устройство на протяжении многих лет было более стабильным.

Что касается самого производителя, то о нем можно сказать только хорошее. Во-первых, отличное соотношение цена / качество. При прочих равных условиях баллон «Гилекс» будет немного дешевле любого «европейца» и не уступит по таким характеристикам, как создаваемое давление, напор, объем и т.п. В целом это отличное решение, и не потому, что оно дешевое, а потому, что оно действительно качественное и удобное.

Частота использования и объем

Эти два параметра тесно взаимосвязаны. Дело в том, что подключение гидроаккумулятора к водопроводу выполняется в расчете на то, что агрегат будет работать в интенсивном режиме, то есть при постоянной нагрузке. Здесь это порядка 5-15 включений в час. Но часто эта цифра бывает иной. Почему ты спрашиваешь? Все просто — вы просчитались с выбором объема бака. Например, на большую семью взяли объем в 50 литров, чего было мало.Получается, что агрегат перегружен. Это не очень хорошо по целому ряду причин. Во-первых, насос, погружной или неглубокий, постоянно включается и выключается, что напрямую влияет на срок его службы. Во-вторых, мембрана бака тоже подвергается интенсивному износу, что тоже плохо. Вот почему рекомендуется всегда иметь небольшой запас. Купите бак не на 50, а на 75 литров. В большинстве случаев этого будет более чем достаточно. Пусть потратят на 500-700 рублей больше, но дольше прослужит.

При покупке должен знать каждый

Схема водоснабжения с гидроаккумулятором должна обязательно предусматривать наличие отверстия в бачке для стравливания воздуха. Это связано с тем, что в той или иной степени в носителе есть кислород, который необходимо куда-то уйти из баллона. Если у вас модель объемом менее 100 литров, то специального клапана может и не быть. В этом случае рекомендуется проводить профилактику 1-2 раза в год. Бак полностью опорожняется, а скопившийся воздух удаляется.В противном случае в системе будет повышенное давление, что приведет к снижению полезной мощности оборудования.

Заключение

Рекомендуется отдавать предпочтение гидробакам с металлическими корпусами. Пусть они и будут несколько дороже, но это решение эффективно по той простой причине, что агрегат не боится механических повреждений.

Основой работы автоматических станций и систем водоснабжения на базе скважин с погружными или поверхностными насосами является поддержание в трубах стабильного напора.Эту задачу выполняют гидроаккумуляторы для водоснабжения. Для правильного выбора и установки устройства нужно определиться с его параметрами с учетом характеристик оборудования.

Определение и цель

Аккумулятор (ГА) часто называют гидравлическим или расширительным баком. Не следует путать с простой емкостью хранилища. Это похоже на металлическую герметичную пушку с толстой стенкой и с упругим баллоном или перегородкой внутри, где образованы две камеры — с водой и воздухом — которые создают определенное давление.

Для лучшего понимания, что такое гидроаккумулятор, необходимо ознакомиться с его функциями:

• обеспечивает стабильное давление в трубах. При одновременном открытии нескольких кранов исключает падение напора, компенсируя его своими ресурсами, а также обеспечивает стабильную температуру вместе с водонагревателем
• защищает водяной насос от износа, снижая нагрузку на него, так как его циклы переключения становятся менее частыми.После открытия крана он сработает только тогда, когда в баке закончится резерв. Скорость включения в час снижается, создавая их запас и увеличивая срок службы
• без гидравлического удара
• обеспечивает автономность системы в течение некоторого времени после отключения питания. Пользователи всегда будут обеспечены водоснабжением, в зависимости от мощности оборудования, что актуально для частных домов

Назначение мембранного бака: компенсация, уравнивание, обеспечение автономности подачи воды с созданием определенного запаса воды.С этим агрегатом подача воды будет работать при выключенном питании и при отсутствии доступа к источнику воды

Есть такие типы устройств:

• для холодной или горячей воды (соответственно синий или красный корпус), универсальный, специально для отопления
• промышленные или пищевые (различаются материалом мембраны)
• в зависимости от исполнения: пневматически и механически (грузовая, рессорная)

Механические ГА используются редко, сложны в установке и эксплуатации.Сила сжатия в них создает нагрузку, установленную на определенной высоте, или пружину. Пневматические образцы с мембраной внутри более эффективны, автономны и проще в эксплуатации. Их обычно монтируют на колодцы.

Значение для автономных источников с насосами

Вот почему вам нужен гидроаккумулятор для насосных станций. Нормальный режим работы насоса, обеспечивающий длительную бесперебойную работу — 20 — 30 включений в час. Даже при минимальном падении давления реле будет включать и выключать его при восстановлении уровня.В этом случае протечка компенсируется насосом моментально и при самом незначительном расходе воды он активируется, работая практически на холостом ходу, быстрее истощая свой ресурс.

Аккумулятор описал принцип работы системы улучшается. Он формирует необходимый запас жидкости и компенсирует ее расход, исключая холостой ход, а также сглаживает резкие скачки давления при включении.

Принцип работы со скважиной, комплектующие

Вот как работает гидроаккумулятор поэтапно:

1. вода закачивается в грушу, которая увеличивается, тем самым вытесняя воздух — внутри
создается выталкивающая сила
2. После достижения желаемого значения наступления, специальное реле отключает работу электронасоса
3. С помощью сжатого воздуха жидкость из мембраны выталкивается в систему.Таким образом, при открытии крана из бака
течет вода.
4. После уменьшения количества жидкости в груше голова опускается — реле фиксирует эту цифру, включает нагнетатель до нужного значения, и так по кругу

Принцип действия гидроаккумулятора заключается в создании внутри его корпуса выталкивающей силы, которая компенсирует давление в системе. Пустое пространство внутри него заполнено воздухом. При этом сила сжатия достигает примерно 2 бар.Она выталкивает необходимое количество жидкости из «груши» в трубы для стабилизации давления по показаниям реле давления.

Гидроаккумулятор для насосной станции с колодцем работает по такой схеме: электронасос качает воду из колодца, она проходит по трубе, которая выходит из нее по напорному трубопроводу. На пути своего перехода от источника к водопроводу врезается ГА, а возле места подключения находится реле давления и манометр.Жидкость сначала поступает в агрегат, а затем стекает дальше к точкам водозабора.

Накопитель:

• корпус овальный (в виде толстого баллона) металлический на ножках
• внутри — груша, наполненная водой из пищевой или технической резины
• на одном конце — вентиль или трубопровод для стравливания воздуха, на другом — штуцер (фланец) для подключения к тройнику
• гибкий шланг или жесткая труба для подключения к внутреннему трубопроводу
• тройник, к которому крепится реле контроля давления с ниппелем для манометра (иногда его нужно покупать)
• крепление и завязывание, если емкость прикреплена к стене

Схема состоит из таких элементов (по порядку):

1. Скважина: Погружной насос с электрокабелем, шлангом, трубой, подъемным тросом
2. Трубопровод с обратным клапаном, идущий от насоса (проложен в дом ниже точки замерзания)
3. Аккумулятор
4. Конечные точки: краны, бытовая техника

Выбор

Часто возникает вопрос, как выбрать гидроаккумулятор, учитывая его расположение.Вертикальные экземпляры объемом 50 литров имеют специальный клапан для слива. В них воздух собирается вверху, поэтому это делать удобнее и эффективнее. Горизонтальные для этого оборудованы дополнительным трубопроводом с ниппелем, сливом, шаровым краном. Процедура менее эффективна и немного сложнее.

Если оборудование малой емкости, неважно, какой выбрать гидроаккумулятор — оба типа имеют отдельный трубопровод, и чтобы избавиться от воздуха, их нужно полностью опорожнить

Варианты с горизонтальной установкой специалисты рекомендуют для систем с внешними насосами.Вертикальные механизмы лучше подходят в комплекте со скважинами с погружными устройствами для частных домов. Для них отводится или монтируется небольшое помещение (подвал, подвал) вместе с насосной станцией в яме возле дома

.

В прилагаемой инструкции есть таблицы с данными, которые подскажут, как выбрать гидроаккумулятор с необходимыми техническими возможностями по количеству используемой воды и высоте труб.

Определение необходимого объема

Частота включений, мощность нагнетателя, почасовое потребление ресурсов, высота установки — факторы, которые важны для выбора ГА с требуемым объемом внутреннего пространства.Есть правило: лучше брать больше, чем меньше, ведь чем реже будет включаться помпа, тем лучше. Главное — уложиться в минимальные требования к трубопроводу. Регулировка гидроаккумулятора осуществляется с учетом того, что его полезная емкость составляет от 30 до 50% внутреннего пространства.

При расчете объема гидроаккумулятора учитываются следующие примеры:

• для разгрузки погружного насоса, уменьшения периодичности его включения (рекомендуемое количество около 30 в час) и для необходимой производительности 40 л / мин.рекомендуемый объем гидроаккумулятора — 70 — 80 литров и более
• только для поддержания напора и компенсации пиковых нагрузок достаточно иметь самые маленькие размеры 25-40 л
• на 25-40 литров, контур будет нормально работать с 4 блоками (умывальник, ванна, душ, водонагреватель) и потребует 2 человек. Другой пример: на два туалета, раковину, душ, умывальник с общим расходом 20 литров в минуту будет достаточно от 50 до 80 литров, что должно удовлетворить от 3 до 4 человек.
• для создания резерва при работе источника при отключенном питании потребуется от 80 до 100 литров и более

Давление

Подбирается агрегат с нужным показателем с учетом гидростатического давления, определяемого высотой подачи воды. В доме с высотой трубы 10 м хватит заполнителя от 1,5 до 2 бар. Если он установлен на первом этаже, в подвале или цокольном этаже, то добавьте на этот уровень 1 штангу, необходимую для прокачки.

• рабочий показатель не должен быть ниже, чем у насоса при запуске. При этом минимальная разница должна быть от 0,5, а максимальная — в среднем 2 бара
• при низком давлении вода не достигает верхнего этажа. При значительном превышении нормы — бак будет постоянно пуст
• для стандартного двухэтажного дома подходит вместимость с минимальной вместимостью 1,5 и максимальной — до 4,5 бар
• при расчете гидроаккумулятора следует учитывать, что если оборудование используется с погружным насосом, то показатель должен быть меньше нижнего предела давления в нем на 10%
• для бытовой техники требуется 1.5 — 2,8 атм. Сила выброса должна быть немного меньше, чем в системе (на 0,1 — 0,2 атм) — чтобы внутренняя мембрана не сломалась

Заводские установки стандартно устанавливают на 1,5 бар, но значение может быть другим, поэтому перед подключением теста манометр является обязательным. Он подключается к ниппелю устройства. Если требуется другой показатель, то это делается обычным велосипедным насосом, принцип такой: воздух откачивается — сила выталкивания падает, прокачивается — увеличивается.

Верхняя планка давления, на которой может находиться мембранный резервуар, должна превышать давление в сети, к которой он подключен

Выбор гидроаккумулятора будет успешным при соблюдении следующих правил:

• чем чаще включается насос, тем больше рекомендуется объем — для средней семьи из 3–4 человек от 50 до 80 литров
• чем больше, тем лучше, но учтите, что неиспользованная вода застаивается
• чем вместительнее устройство, тем меньше частота переключения насоса, что увеличит срок службы насоса.Это касается и груш, так как она будет реже давать усадку
• металл фланца для соединения должен быть из оцинкованной стали толщиной 1 мм или из нержавеющей стали, чтобы деталь прослужила дольше

Общие принципы работы

Гидроаккумулятор для колодца всегда ставят там, где выходят трубы от насоса. Некоторые специалисты рекомендуют устанавливать его поближе к станции с нагнетателем, хотя особого значения это не имеет. Перед подключением регулируется необходимое давление, затем агрегат подключается к трубе через тройник — все готово к работе.

Перед запуском манометра проверяется количество штрихов.

Если внутри 1,5, то в системе должно быть не меньше 1,6 (значение устанавливается на реле). Для одноэтажного дома этого будет достаточно, для двухэтажного этот показатель придется увеличить. Если очков много, ценность определяется опытом. Его можно регулировать, периодически стравливая воздух или прокачивая велосипедным насосом, но при этом следует учитывать, что значение не может быть выше допустимого значения хотя бы для одного бытового прибора, иначе он выйдет из строя.

Вы можете подключить неограниченное количество устройств параллельно к одной трубе. Существуют системы от 3 до 5 устройств, установленных в ряд. Такая конструкция идеальна для регулировки и регулировки. Его элементы можно включать или выключать в нужном количестве, тем самым выставляя необходимую мощность

• необходима периодическая регулировка: необходимо проверять давление (2–3 раза в год) и стравливать воздух, понижая его. Если он чрезмерно высокий, то полезное внутреннее пространство контейнера уменьшается
• при разрыве груши и наличии устройства со съемным фланцем эти детали можно заменить самостоятельно, купив новые в специализированном магазине
• часто в схему входит водонагреватель
• желательно приобрести аппарат со съемными стальными фланцами

Выбор гидроаккумулятора должен производиться с учетом того, чтобы он компенсировал работу насоса и чтобы он включался не чаще 30 раз в час.Чем меньше тем лучше. Неважно, будет ли бак поменьше — можно поставить другой. Дополнительное преимущество таких систем: если выйдет из строя одна, то подействует другой. Единственный недостаток больших устройств — застой неиспользованной воды.

с мембраной или обычная

Мембранный бак (аккумулятор) защищает автономную систему водоснабжения от постоянных перепадов давления. Его основные задачи:

• Поддержание постоянного давления в системе
• Уменьшение количества циклов включения / выключения насоса в периоды интенсивной эксплуатации, тем самым увеличивая ресурс насосного оборудования
• Защита от гидроудара, значительно сокращающая срок эксплуатации скважинного насоса и всех компонентов системы водоснабжения.

К вторичным функциям гидроаккумулятора (GA) относятся: накопление воды в случае отключения электроэнергии. Обращаю ваше внимание на то, что объем воды, накопленной в мембранном баке, составит 30-40% от его фактического объема. Например, 50-литровый вмещает 19 литров воды при условии, что: давление воздуха в гидроаккумуляторе составляет 1,8 бар; давление включения насоса (минимальное давление в водопроводе) — 2,0 бар; давление отключения насоса (максимальное давление в водопроводе) — 4.0 бар. При тех же условиях 100-литровый мембранный бак Zilmet вмещает 38 литров воды. Поэтому, если вы преследуете цель аккумулировать воду в случае отключения электроэнергии, вам потребуется установить дополнительный бак.

Итак, что такое гидроаккумулятор и на что следует руководствоваться при его выборе?

Мембранные баки бывают двух типов: горизонтальные и вертикальные.

Принцип действия и конструкция практически не отличаются. Единственное отличие — положение мембраны.Как правило, вертикальные гидроаккумуляторы удобнее размещать в помещении, благодаря своей конструкции они занимают меньше полезной площади.

На рисунке представлена ​​конструкция вертикального гидроаккумулятора:

ГА — стальной сосуд с установленной внутри мембраной, представляющий собой рабочую полость. Мембрана должна быть из бутиловой или пищевой резины (EPDM). … Подача воды в гидроаккумулятор осуществляется через штуцер с резьбой, установленный на фланце в нижней части GA.При покупке гидроаккумулятора обратите внимание на то, чтобы фланец был выполнен из нержавеющей стали — это поможет избежать протечек при эксплуатации. Воздух закачивается в полость между мембраной и корпусом ГА через воздушный ниппель (находится под пластиковой крышкой в ​​верхней или нижней части гидроаккумулятора). Давление воздуха в ГА должно быть на 10% ниже давления пуска насоса. Это условие является компромиссом между долговечностью мембраны (мембрана — сменный элемент) и удобством использования воды.Обычно заводы-производители перекачивают воздух под давлением 1,5 бар. Поднять давление в ГА можно с помощью обычного автомобильного насоса.

Как выбрать объем гидроаккумулятора?

При выборе объема гидроаккумулятора следует отталкиваться от:

• Количество водопотребителей
• Количество точек водозабора
• Среднее значение расхода воды, м 3 / ч
• Количество допустимых циклов включения / выключения насосов (как правило, принимается равным 20, не имеют ограничений по количеству включений / выключений, так как имеют плавный пуск).

Специалисты по водоснабжению и водоотведению рекомендуют использовать мембранные емкости объемом от 50 литров . В среднем, если ваша семья состоит из 3-х человек, в доме есть 2-3 водозабора — достаточно будет гидроаккумулятора на 50 литров. Если в вашем доме проживает 3-4 человека и 4-5 точек водозабора, используйте ГА объемом 100 литров. При схеме водоснабжения с накопительным баком достаточно будет использовать насосную станцию ​​… Как правило, комплектуются штатным гидроаккумулятором объемом 24 или 60 литров.

Техническое обслуживание аккумулятора

Во время работы ГА требует профилактического обслуживания. Во-первых: после покупки мембранного бака проверьте давление воздуха автомобильным манометром, бывает, что производитель забыл накачать воздух, или давления в ГА не хватает для ваших нужд. Воздух следует откачивать в «сухой» аккумулятор (перед откачкой слейте воду с мембраны). Во время эксплуатации периодически проверяйте давление воздуха (раз в полгода) и при необходимости подкачивайте.

Во-вторых: вода содержит растворенный кислород, и со временем он будет накапливаться в мембране гидроаккумулятора, во избежание этого — стравите воздух из мембраны. ГА объемом 100 литров и более оснащены специальным спускным клапаном, а для небольших гидроаккумуляторов эту операцию можно выполнить, отключив насос от сети и сбросив давление из системы (откройте кран в доме), если необходимо повторить эту операцию несколько раз.

В-третьих: мембранный резервуар следует размещать или хранить при положительных температурах.Если ваша комната не отапливается в зимний период, перенесите гидроаккумулятор в теплое место, тем самым увеличив срок службы мембраны.

Сегодня на рынке представлены мембранные резервуары как отечественного, так и зарубежного производства. Рекомендуем использовать гидроаккумуляторы марки (Италия), так как они давно представлены на российском рынке и зарекомендовали себя только с лучшей стороны. Фланцы этих мембранных баков изготовлены из нержавеющей стали, все поставляемые HA проходят заводские испытания и сертифицированы в соответствии с требованиями Европейской директивы 97/23 / EC.

Для создания равномерного и постоянного потока воды в частных системах водоснабжения используются гидроаккумуляторы, напорные или расширительные баки. Эти устройства сглаживают скачки давления во время работы (включения / выключения) насосного оборудования или анализа ресурса потребителями.

Резервуар такого резервуара разделен на два отсека мощной и эластичной мембраной. Вода поступает в один отсек (нижний) через штуцер фильтра. Другая часть общей емкости резервуара (вверху) заполнена воздухом.Работа начинается с включения помпы. Повышение давления в сети провоцирует нагнетание жидкости в нижний отсек, при этом мембрана начинает растягиваться. Когда давление падает, вода выжимается обратно. Так сглаживаются разрушительные толчки воды в напорных трубах и узлах.

Видеообзор — Принцип работы гидроаккумулятора

Специальная релейная коробка автоматически отключает насос при заполнении напорного резервуара.И какое-то время энергия мембраны не дает уменьшиться давлению. Когда аккумулятор пуст, насос снова запускается. Такое расположение избавляет насосную установку от кратковременных и частых пусков / остановок. Это снижает скорость износа его деталей. Чтобы все работало правильно, напорный бак должен соответствовать по емкости объему необходимого анализа воды. Обычно резервуар должен выдерживать от четверти до половины рабочего объема, который трубы могут пройти за минуту.

Правильно подобранный объем устройства обеспечивает его частоту срабатывания от пяти до пятнадцати раз в час. В таком режиме работы обязательно использовать надежную и гибкую мембрану, выдерживающую большие нагрузки.

Так как аккумуляторы работают в системах хозяйственно-питьевого водоснабжения, материал, из которого они изготовлены, должен быть нетоксичным и иметь разрешение на использование в контакте с чистой питьевой водой.

Вода, поступающая в гидроаккумуляторы для водоснабжения, в основном поступает из подземных колодцев или колодцев.Отсюда его насыщение кислородом, который выделяется при работе системы, накапливаясь в мембране. Для этого в большинстве современных аппаратов этого типа есть предохранительный клапан , при необходимости стравливающий воздух . Как правило, гидроаккумуляторы используются на водопроводах холодного водоснабжения, поэтому температурный режим, в котором они используются, более щадящий.

Такой напорный элемент желательно устанавливать до того, как контур водоснабжения начнет разветвляться. Лучшее место сразу после входа в дом водопровода.Также не помешает установить обратный клапан .. Особенно, если в насосе такого клапана нет. Кроме того, рекомендуется установить манометр для контроля создаваемого давления.

Монтаж оборудования в водопровод

Гидроаккумуляторы бывают вертикального и горизонтального исполнения. Выберите из них тот, который более компактно умещается в отведенном месте. Положение монтажа выбирается максимально высоким. Это упрощает работу всей схемы.Дело в том, что подняв агрегат на высоту, например, 5 м, мы получаем столб воды, который «помогает» рабочей мембране дополнительным давлением в ½ атмосферы.

Такие устройства, как гидроаккумуляторы для водоснабжения, являются вспомогательными устройствами для систем холодного и горячего водоснабжения. Они обеспечивают давление воды, необходимое для работы линии. Работа таких систем снижает количество запусков насоса и снижает вероятность гидравлического удара.В них также есть запас воды, который будет важен во время отключения электроэнергии.

Как выбрать подходящий?

Выбирать гидроаккумуляторы для водоснабжения необходимо с учетом того объема воды, который использует данная система. По своей конфигурации они делятся на два типа:

• вертикальный , главное преимущество в том, что они занимают меньше места;
• горизонтальный , он удобнее аккумуляторов первого типа, так как имеет крепления для установки внешнего насоса.

Также важным при выборе гидроаккумулятора является вопрос его объема. Бак с небольшим объемом сделает цикл насоса более частым. Тем не менее, такие устройства небольшого объема подвержены частым скачкам давления в системе. В большом резервуаре будет достаточно воды.

Особо следует учитывать момент с частым включением насоса. Из-за частого включения перегревается, что, соответственно, значительно сокращает срок службы.

Однако и здесь можно обратить внимание на выбор самой помпы. Погружные насосы имеют лимит 20-30 пусков в час, но внешние не так требовательны к частым пускам, поэтому отлично работают с резервуарами небольшого объема.

Субъективный фактор, отвечающий за правильный выбор размера гидроаккумулятора, — это примерный расчет того, сколько раз насос включится за час. Или сколько человек одновременно будут пользоваться водой в помещении, используя работу водопровода.Сегодня существует запатентованный метод расчета объема гидроаккумулятора, разработанный итальянскими инженерами. Он предназначен непосредственно для частных домов с канализацией, санузлами и прочей техникой, потребляющей достаточное количество воды.

Любая конструкция автономного водоснабжения заканчивается установкой гидробака. Обычно это небольшая емкость, необходимая для накопления носителя. Проще говоря, есть вода под давлением, которую в случае чего можно использовать для бытовых нужд.Поговорим о том, как правильно выбрать гидроаккумулятор для систем водоснабжения и на что обращать внимание при покупке.

Общая информация

Гидробак в большинстве случаев имеет пластиковый корпус, более дорогие модели — металлический. Внутреннее пространство разделено пополам мембраной, с одной стороны которой находится носитель, а с другой — воздух. Такая конструкция позволяет создать внутри емкости давление порядка 1,5-2,5 бар в зависимости от объема и производителя продукта.Следует понимать, что гидроаккумулятор для систем водоснабжения — это не накопительный бак на сотни и даже тысячи литров. В нашем случае речь идет об объеме 50-100 литров.

Вот почему вам нужен воздух в гидрокамере бака. Дело в том, что любой трубопровод, будь то автономный или центральный, может подвергнуться гидроударам. Это очень нежелательное явление, разрушающее шоссе. Чтобы от него избавиться, в системе используется воздушная камера. Он более податлив, чем вода, и позволяет гасить гидроудар.Кроме того, как отмечалось выше, необходимо поддерживать постоянное давление в системе.

Немного о принципе работы устройства

Гидравлический бак, несмотря на свой высокий КПД, предельно прост. Из колодца или колодца, а также из любого другого источника в него попадает вода. Следовательно, эластичная мембрана растягивается из-за давления носителя. Объем воздуха между стенкой бака и мембраной уменьшается, и поэтому создается большое давление.При достижении максимума срабатывает специальный датчик, отключающий помпу.

Тогда получается следующая ситуация. Включаем воду в кран, и она выходит из гидробака под давлением. В последнем постепенно снижается давление на мембрану. Когда он упадет до минимума, включится насос. Примерно так работает устройство. Крайне важно, чтобы давление в гидроаккумуляторе постоянно поддерживалось на оптимальном уровне, это позволяет подавать воду к потребителю под давлением.Техническое обслуживание желательно проводить ежегодно и при необходимости доливать воздух в бак через специальный ниппель с помощью автомобильного насоса.

Гидроаккумулятор для систем водоснабжения: цена и еще кое-что

Ну а теперь перейдем к самому интересному — стоимости оборудования. В большинстве случаев цены варьируются в зависимости от производителя. Отечественные компании более доступны с точки зрения ценовой политики, чем европейские. По качеству делаем вполне нормальные гидробаки.Если соблюдать правила эксплуатации, то проблем возникнуть не должно.

Например, хорошие гидробаки производит компания «Джилекс». Гидроаккумулятор этой фирмы на 50 литров обойдется вам в 3000 рублей. Причем его вес составляет всего 8 килограммов. Агрегат на 24 литра будет стоить на порядок меньше — 1200 рублей. Что касается европейских производителей, то цены выше примерно на 7-15%. Если объем бака небольшой, то разница несущественная. Но в любом случае, прежде чем переходить к цене, нужно посчитать, какой объем вам подходит.

Определение типа гидробака

Гидроаккумулятор для систем водоснабжения может быть вертикальным и горизонтальным. Что касается способа установки, то для потребителя принципиальной разницы нет. Основное различие между ними — способ удаления скопившегося в мембране воздуха. Модели объемом более 100 литров имеют штуцер, через который периодически удаляется воздух. Обратите внимание, есть ли фитинг. Если нет, то найдите модель там, где она есть.

В вертикальных гидроаккумуляторах весь воздух скапливается в его верхней части. В этом случае удалить его не составит труда. Для этого есть специальный клапан. Горизонтальные гидробаки предусматривают установку дополнительного узла трубопровода. Это отвод канализации с выпускным патрубком. Для удаления воздуха предусмотрен шаровой кран. Вы спросите, что лучше? Как было отмечено выше, особой разницы нет, но в аппаратах вертикального типа удаление воздуха проводить проще.

О расчете объема

Гидроаккумуляторы для водоснабжения, устройство которых мы рассмотрели, имеют разные объемы.От того, насколько правильно она будет выбрана, зависит эффективность системы. Но поскольку прибор часто используется для разных целей, иногда бывает сложно рассчитать подходящий объем.

Если вы используете гидробак для резервирования воды, то его объем должен быть большим. Например, емкости должно хватить на несколько дней автономного потребления медиа для бытовых нужд. Совершенно обратная ситуация наблюдается в случае использования устройства для поддержания постоянного давления в системе при отключенном насосе.Бака хватит на 20-100 литров. Если необходима автоматическая станция водоснабжения с гидроаккумулятором, чтобы исключить слишком частое включение электронасоса, то достаточно будет бака на 50 литров. Обратите внимание: не рекомендуется запускать насосы чаще одного раза в минуту. Если учесть, что душ может потреблять 5-8 литров в минуту, а туалет не более 2 литров, то такого бака более чем достаточно.

«Джилекс» (гидроаккумулятор) и его особенности

Прежде всего, хочу сказать, что есть смысл обратить внимание на отечественные компании.На это есть несколько причин. Как было сказано выше, это более доступные товары. Но помимо этого российские компании разрабатывают такие гидроаккумуляторы, которые больше подходят для наших систем водозабора. Результат — более стабильная работа устройства на долгие годы.

Что касается производителя, то о нем можно сказать только хорошее. Во-первых, отличное соотношение цены и качества. При прочих равных, бак Jilex будет стоить немного дешевле любого «европейца», при этом не будет уступать по тактико-техническим характеристикам, таким как создаваемое давление, напор, объем и т. Д.В целом это отличное решение не потому, что оно дешевое, а потому, что действительно качественно и удобно.

Частота использования и объем

Эти два параметра тесно связаны друг с другом. Дело в том, что подключение гидроаккумулятора к водопроводу осуществляется с расчетом на то, что агрегат будет работать в интенсивном режиме, то есть при постоянной нагрузке. Здесь речь идет о 5-15 пусках в час. Но часто этот показатель оказывается другим.Почему ты спрашиваешь? Все просто — вы просчитались с выбором объема бака. Допустим, на большую семью брали объем 50 литров, чего было мало. Получается, что агрегат перегружен. Это нехорошо по целому ряду причин. Во-первых, насос, погружной или надводный, постоянно включается и выключается, что напрямую влияет на срок его службы. Во-вторых, диафрагма гидробака тоже подвержена интенсивному износу, что тоже плохо. Вот почему рекомендуется всегда иметь небольшой запас.Купите бак не на 50, а на 75 литров. В большинстве случаев этого будет более чем достаточно. Даже если вы потратите на 500-700 рублей больше, устройство прослужит дольше.

При покупке должен знать каждый

В контуре водоснабжения с гидроаккумулятором обязательно должно быть предусмотрено наличие отверстия в бачке для стравливания воздуха. Это связано с тем, что в той или иной степени в носителе есть кислород, который должен куда-то уходить из гидробака.Если у вас модель объемом менее 100 литров, то специального клапана может не быть. В этом случае рекомендуется проводить профилактическое обслуживание с интервалом 1-2 раза в год. Бак полностью опорожняется, а скопившийся воздух удаляется. В противном случае в системе будет повышенное давление, что приведет к снижению полезной мощности оборудования.

Заключение

Рекомендуется отдавать предпочтение гидробакам с металлическими корпусами.Пусть они несколько дороже, но такое решение эффективно по той простой причине, что агрегат не боится механических повреждений.

И горизонтальный. Название полностью характеризует способ их установки. Какой выбрать, если размеры вашей комнаты позволяют использовать оба типа.

Выбор гидроаккумулятора

Выбор аккумулятора зависит от многих факторов. Здесь мы бы порекомендовали обратить внимание на способ удаления скопившегося воздуха внутри резиновой мембраны.Дело в том, что в системах водоснабжения в воде всегда присутствует растворенный воздух. Со временем в процессе работы системы этот воздух выделяется из воды и скапливается в различных местах, образуя воздушные пробки. Одно из таких мест — полость А гидроаккумулятора. Для удаления этого воздуха, а также воздушных пробок, возникающих при монтаже и ремонте системы, в конструкции больших гидроаккумуляторов (100 и более литров) предусмотрен дополнительный ниппель, через который периодически стравливается скопившийся в системе воздух.При использовании вертикального гидроаккумулятора емкостью более 100 литров воздух скапливается в верхней части и может быть удален с помощью этого воздухоразделительного клапана.

В гидроаккумуляторах для горизонтального водоснабжения удаление воздуха возможно с помощью дополнительного участка трубопровода, состоящего из патрубка отвода воздуха, шарового крана и слива в канализацию. При этом скопившийся воздух нужно периодически выпускать раз в месяц. Гидроаккумуляторы малых объемов не имеют воздухоразделительного ниппеля.Поэтому выбор гидроаккумулятора осуществляется исключительно удобством планировки в вашем помещении. Скопление в них воздуха осуществляется периодическим полным опорожнением. Для этого в схеме обвязки может быть предусмотрен дополнительный шаровой кран. Кроме того, удалить воздух из систем с небольшим аккумулятором можно, просто периодически (раз в неделю) отключая питание устройства и стравливая скопившийся воздух через умывальник, смеситель для душа или другую точку забора воды, ближайшую к аккумулятору.Однако для большей эффективности эту процедуру следует повторить несколько раз. То есть отключите питание насоса, откройте кран холодной воды, полностью слейте воду, закройте кран и включите питание насоса. И так два-три раза подряд.

Как выбрать размер аккумулятора водоснабжения?

Правильный подбор гидроаккумуляторов для индивидуальных систем водоснабжения довольно сложен. Необходимо учитывать большой объем вводимых данных.Помимо традиционного душа и смесителя на кухне, современные дома могут быть оборудованы ванной, биде, канализацией, стиральной машиной и другим оборудованием, для работы которого требуется вода. Помимо оборудования, количество людей в доме может быть разным. Это объективные факторы, но при выборе размеров аккумулятора необходимо учитывать и субъективные факторы. Например, сколько раз в час я могу включать насос и заправлять гидроаккумулятор? Что будет, если водой воспользуются сразу несколько человек? Что будет, если в это время работает стиральная машина?

Отметим, что на сегодняшний день, на наш взгляд, методики выбора объема гидроаккумуляторов в России отсутствуют.Во-первых, потому что в России не было индивидуальных систем водоснабжения. Во-вторых, у людей слишком разные требования к таким системам. Предлагаем вам метод выбора объема гидроаккумулятора, основанный на международной методике расчета UNI 9182.

Начнем с того, что если в вашем доме есть только водопроводный кран, душ и водопроводный кран, то вам не нужно ничего считать. Нужна стандартная водопроводная установка с гидроаккумулятором на 24 литра. Смело покупайте.Оптимален в тех случаях, когда количество постоянных жителей в доме до четырех человек. Даже если в будущем вам потребуется увеличить количество точек анализа воды, вы можете просто купить отдельно и установить еще один 24-литровый гидроаккумулятор в любом месте системы.

Если у вас дом без канализации, но с более чем тремя точками водоснабжения, то в любом случае вам понадобится гидроаккумулятор объемом 50 литров.

Методика расчета объема гидроаккумулятора предназначена для индивидуальных домов, оборудованных канализацией (септиком), с ваннами и другим оборудованием, потребляющим значительное количество воды.

1. Определить суммарный коэффициент расхода воды Су. Для этого составьте список точек разбора в вашем доме и укажите количество каждого типа оборудования.

2. Заполните таблицу 1. Второй столбец представляет собой таблицу частотных коэффициентов для использования каждого типа оборудования (Cx). В третьем столбце укажите количество устройств каждого типа оборудования в вашем доме (n). В правом столбце таблицы умножьте значение Cx на n. Просуммируйте значения этого столбца.Вы получите общий коэффициент потребления воды в вашем доме.

Таблица 1. Определение общего коэффициента расхода Су

Тип оборудования	Коэффициент использования Cx	Количество каждого вида n	Изделие Сх x n
Смеситель в раковине
Смеситель на кухню
Шайба
Посудомоечная машина
Водопроводный кран
Суммарный коэффициент Су = _______

3.В зависимости от полученного значения суммарного коэффициента Su определите значение максимального расхода воды, необходимого для вашего дома. Эти значения представлены в таблице 2.

Например, если у вас в доме есть туалет, душ, смеситель в раковине, смеситель на кухне (каждое устройство по отдельности), то ваш коэффициент потребления равен Su = 3 + 2 + 6 + 2 = 13. Ближайшее значение Су в таблице — 12, поэтому для нормального функционирования водопровода в доме нужно обеспечить максимальный расход около 36 литров в минуту.

4. Для определения объема аккумулятора необходимо решить, сколько раз в час (а) можно включать аккумулятор при максимальной интенсивности потребления. В норме это 10-15 раз в час. Также необходимо назначить пороги для реле давления водопроводной станции (Pmin и Pmax). Нижний порог Рmin для двухэтажных домов обычно составляет 1,5 бар, а верхний порог Рmax — 3 бар.

Расчет давления воздуха в гидроаккумуляторе

Какое начальное давление воздуха должно быть в гидроаккумуляторе? Если в подвале вы установили гидроаккумулятор, то его минимальное значение рассчитать несложно.Вам нужно измерить высоту в метрах от подвала до верхней части вашей системы водоснабжения. Например, для двухэтажного дома это 6-7 метров, для трехэтажного — около 10 метров, затем прибавьте к этому значению 6 и разделите на 10. Вы получите необходимое значение в атмосферах. Например, для двухэтажного дома 7 + 6 = 13/10 = 1,3 атмосферы. Это минимальное давление воздуха в гидроаккумуляторе. Иначе вода из него не потечет на второй этаж вашего дома. Однако эти значения не следует завышать, иначе в гидроаккумуляторе просто не будет воды.Обычно производитель устанавливает давление воздуха в размере 1,5 атм., Но может случиться так, что давление воздуха в приобретенном вами гидроаккумуляторе будет другим. Изначально следует проверить обычным манометром, подключив к ниппелю гидроаккумулятора и при необходимости увеличить автомобильным насосом.

Разница пороговых значений Pmax — Pmin определяет количество воды, производимой гидроаккумулятором. Чем больше эта разница, тем эффективнее работает гидроаккумулятор, но в этом случае мембрана нагружается больше и может лопнуть.

Значение Pmin (давление запуска насоса) определяется на основе гидростатического давления (высоты воды) в системе водоснабжения вашего дома. Например, если высота труб в вашей системе составляет 10 метров, то давление водяного столба будет 10 метров, что равно давлению в 1 бар.

Каким должно быть минимальное давление Pmin? Давление воздуха в камере противодавления должно быть равным гидростатическому, то есть в нашем случае 1 бар. Тогда нижний порог Pmin должен быть немного выше (на 0.1 бар) давление воздуха в гидроаккумуляторе.

Однако нам нужно, чтобы система работала стабильно. Наиболее критичной, с точки зрения стабильности работы, является высшая точка разбора (например, кран или душ на верхнем этаже). Клапан нормально работает, если падение давления в нем не менее 0,5 бар.

Следовательно, давление должно быть 0,5 бар плюс значение гидростатического давления в этой точке. Таким образом, минимальное значение давления газа в аккумуляторе составляет 0,5 бар плюс значение приведенного гидростатического давления в точке расположения аккумулятора (расстояние по высоте между верхней точкой разбора и точкой расположения аккумулятора).В нашем случае, если гидроаккумулятор расположен в самой нижней точке водопровода, то минимальному значению газа в нем следует присвоить 1 бар + 0,5 бар = 1,5 бар, а порог (насос) порог (включения) Pmin = 1,5 + 0,1 = 1,6 бар. Если гидроаккумулятор расположен в верхней точке, а датчик давления — в нижней точке системы, то давлению газа в гидроаккумуляторе следует назначить 0,5 бар, а порог насоса Pmin = 1,6 бар.

При назначении верхнего порога для автоматической системы водоснабжения необходимо учитывать несколько моментов, в первую очередь напорную характеристику насоса.Значение давления, создаваемое насосом в метрах водяного столба, разделенное на 10, покажет максимальное значение давления. Однако вы должны учитывать:

В характеристиках насоса указаны максимальные параметры без учета гидравлического сопротивления трубопроводов;

Напряжение в электрической сети часто не соответствует номинальному 220 В;

При максимальных значениях давления подача насоса минимальна, и ваша система будет заполняться в течение очень долгого времени.

При длительном использовании характеристики помпы снижаются.

На рынке довольно много моделей GA, различающихся по характеристикам, производителю и цене. И это несколько затрудняет выбор продукта. Перечислять весь ассортимент аккумуляторов бессмысленно; Более того, не все из них соответствуют критериям «качество, надежность, долговечность». Если посмотреть информацию на тематических форумах (а она наиболее объективна), то чаще всего следующие ГА по водоснабжению получают похвалы от пользователей.

1. Reflex

Продукция из Германии под известной торговой маркой Reflex DE специально разработана для установки в водяных контурах. Ассортимент представленных на рынке товаров позволяет выбрать наиболее подходящую модель. Баки различаются вместимостью (от 8 до 500 л) и предельным давлением (до 10 бар).

Корпус всех аккумуляторов выполнен из нержавеющей стали, сверху защищен полимерным слоем. Тип всех сосудов закрытый. Варианты крепления не ограничены, так как вы можете выбрать напольную модель или с настенным креплением.

2. Гилекс

Гражданская авиация России ни в чем (судя по отзывам владельцев частных построек) не уступает импортным аналогам. Но цена примерно в 1,8 раза ниже.

В производстве используется только оцинкованная сталь. «Контрольный» отсек в промышленных моделях изначально заполнен инертным газом, для бытовых проб — воздухом. В зависимости от модификации гидроаккумулятора внутри бака может быть либо гибкая мембрана, либо «груша» (что предпочтительно с точки зрения ремонтопригодности), куда вода поступает из водопровода.

3. Unipump

Еще одна отечественная компания, занимающаяся разработкой и реализацией различного насосного оборудования и комплектующих для инженерных систем, в том числе водоснабжения. Гидроаккумуляторы UNIPUMP отличаются более значительным модельным рядом.

Существуют мини-баки емкостью всего 2 литра (323 рубля), которые целесообразно установить для защиты насоса от перегрузок, например, на дачном участке. То есть там, где внутренний объем ГК (как запас воды) не является одним из определяющих критериев.Все изделия изготавливаются из стали, как вертикальные, так и горизонтальные.

4. Стаут

Эти аккумуляторы известной итальянской марки сейчас производятся в нашей стране. По сути, это расширительные баки мембранного типа и достаточной вместимости (от 50 л). Они способны не только защитить систему от гидроудара, но и обеспечить дом (на время) подачей воды в случае возникновения форс-мажорных обстоятельств. Например, при отключении пром / напряжения.

Исполнение — горизонтальное и вертикальное, стальной корпус, расчетное давление — до 10 бар.Цены вполне приемлемые даже для образцов большой емкости.

Что следует учитывать

Для каждой системы водоснабжения гидроаккумулятор подбирается индивидуально. Его оптимальные параметры определяются на основании инженерных расчетов. К чему могут привести ошибки, что часто случается, когда ГА выбирается «на глаз» или по совету «знающего человека»?

• Более быстрый срок службы насоса за счет частого включения / выключения. Как следствие — сокращение срока эксплуатации.
• Отсутствие гидроаккумулятора в схеме водоснабжения приводит к повышенному износу всей сантехники, установленной в доме.
• Некорректная работа бытовой техники (сбои, срабатывание защиты и так далее).
• Переменность напора, особенно при открытии нескольких кранов в системе HVS (например, в ванной + на кухне), сливе воды в унитаз.
• Систематический гидроудар в трубах. Последствиями являются выход из строя оборудования, возникновение протечек в стыках отдельных участков цепи.

как выбрать, принципы работы

Для создания плавного и постоянного потока воды в частных системах водоснабжения используйте гидроаккумуляторы, напорные или расширительные баки.Эти устройства сглаживают скачки давления во время работы (включения / выключения) насосного оборудования или анализа ресурса потребителями.

Резервуар такого резервуара разделен на два отсека мощной и эластичной мембраной. В один отсек (нижний) вода поступает через штуцер фильтра. Другая часть общей емкости резервуара (верхняя) заполнена воздухом. Работа начинается с включенным насосом. Повышение давления в сети провоцирует нагнетание жидкости в нижний отсек, при этом мембрана начинает растягиваться.Когда давление падает, вода выжимается обратно. Так сглаживаются разрушительные толчки воды в напорных трубах и узлах.

Видеообзор — Принцип действия гидроаккумулятора

Специальное реле автоматически отключает насос при заполнении напорного резервуара. И какое-то время энергия мембраны не дает давлению снизиться. Когда гидроаккумулятор пуст — насос снова запускается. Такое расположение избавляет машину от кратковременных и частых запусков / остановок, сотрясая воду.Это снижает скорость износа его деталей. Чтобы все работало должным образом, емкость напорного бака должна соответствовать необходимому количеству воды. Обычно резервуар должен вмещать от четверти до половины емкости, которую трубы способны пропускать за минуту.

Правильно подобранный объем прибора обеспечивает периодичность его срабатывания от пяти до пятнадцати раз в течение часа. В таком режиме работы крайне необходимо использовать надежную и эластичную мембрану, выдерживающую большие нагрузки.

Поскольку гидроаккумуляторы работают в системах хозяйственно-питьевого водоснабжения, материал, из которого они изготовлены, должен быть нетоксичным и иметь разрешение на использование в контакте с чистой питьевой водой.

Вода, которая поступает в гидроаккумуляторы для водоснабжения, в основном поступает из подземных скважин или колодцев. Отсюда его насыщение кислородом, который при работе системы выделяется, накапливаясь в мембране. Для этого в большинстве современных устройств этого типа в верхней части корпуса размещается предохранительный клапан , стравливающий при необходимости воздух .Как правило, гидроаккумуляторы используются на водопроводах холодного водоснабжения, поэтому температурный режим, в котором они используются, более щадящий.

Такой напорный элемент рекомендуется устанавливать до того, как водяной контур начнет разветвляться. Лучшее место — сразу после входа в дом водопровода. Также не мешает установка обратного клапана. Особенно, если в помпе его нет. Кроме того, рекомендуется установка манометра для контроля создаваемого давления.

Монтаж оборудования в водопровод

Гидроаккумуляторы бывают вертикальными и горизонтальными. Выберите из них ту, которая компактнее впишется в пространство. Положение монтажа выбирается максимально высоким. Таким образом, вся схема легче функционирует. Дело в том, что подняв агрегат на высоту, например 5 м, мы получаем столб воды, который «помогает» рабочей мембране дополнительным давлением в ½ атмосферы.

Такие устройства, как гидроаккумуляторы для водоснабжения, являются вспомогательными устройствами систем холодного и горячего водоснабжения.Они обеспечивают давление воды, необходимое для работы магистрали. Работа таких систем снижает количество насосных включений и снижает вероятность гидроударов. Также в них есть подача воды, которая будет важна при отключении электроэнергии.

Как выбрать подходящий?

Выбирать гидроаккумуляторы для водоснабжения необходимо, учитывая количество воды, которое использует система. По конфигурации они делятся на два типа:

• вертикальный , главное преимущество — занимают меньше места;
• горизонтальный , он удобнее гидроаккумуляторов первого типа, так как имеет крепеж для установки внешнего насоса.

Также важным при выборе аккумулятора является вопрос его объема. Емкость с небольшим объемом сделает включения насоса более частыми. Тем не менее, такие устройства небольшого объема подвержены частым скачкам давления внутри системы. В большом резервуаре будет достаточно воды.

Особо следует учитывать момент, когда насос часто включается. Из-за частых включений перегревается, что, соответственно, значительно сокращает срок службы работы.

Однако здесь можно обратить внимание на выбор самой помпы. Погружные насосы имеют ограничение в 20-30 пусков в час, но внешние не так требовательны к частым пускам, поэтому отлично работают с небольшими резервуарами.

Субъективный фактор, отвечающий за правильный выбор габаритов гидроаккумулятора — это примерный расчет того, сколько раз насос включится за час. Или сколько людей одновременно будут использовать воду в комнате, использующей водопровод.На сегодняшний день существует запатентованная методика расчета объема гидроаккумулятора, разработанная итальянскими инженерами. Он предназначен непосредственно для частных домов с канализацией, наличием санузлов и другой техники, потребляющей достаточное количество воды.

Для городских жителей концепция гидроаккумулятора для систем водоснабжения (гидроаккумулятор или гидробак) совершенно незнакома. Покупая, например, дачу или загородный дом на участке без центрального водопровода, хозяева ошеломляют множеством сложных сокращений, технических требований, понятий.Такие как: автономная система водоснабжения, глубинный насос с частотным преобразователем, регулировка минимального и максимального давления, максимальное количество включений глубинного насоса. И все это только для того, чтобы вода текла из-под крана. В этой статье мы расскажем о роли этого устройства в насосных системах.

Самый распространенный тип гидробака

Примечание! Не путать с расширительным бачком для системы отопления, эти два устройства похожи по форме и конструкции.Большая часть расширительного бачка красного цвета, а гидроаккумулятор синий, но не всегда. При покупке уточняйте у менеджера по продажам, какую функцию должен выполнять необходимый прибор.

Этот структурный элемент имеет два основных назначения:

• Обеспечение бесперебойной и равномерной работы насосной станции;
• Обеспечение надежности и целостности системы ГВС (горячего водоснабжения).

Роль гидроаккумулятора в работе насосной станции

При отсутствии центрального водопровода владельцы частных домов для подачи воды в дом пробуривают колодец или сооружают колодец, оборудованный глубинным насосом.С его помощью вода подается в помещение, заполняет водонакопитель, обязательно фильтруется и разветвляется к местам потребления.

Рассмотрим подробнее работу этой схемы. При быстром открытии и закрытии крана для воды, например, вы ополаскиваете руки, расходуется небольшое количество воды и именно в этот момент аккумулятор начинает работать. Насос не был включен, давление создавалось давлением мембраны водяной батареи, так как в ней содержится определенное количество воды.Во многих источниках утверждается, что аварийное водоснабжение является основной функцией, которую выполняет гидроаккумулятор для систем водоснабжения. Эта информация неверна. Емкость агрегата 100 литров может вместить не более 35 литров воды.

Основная цель установки этого агрегата — уберечь дорогостоящий глубинный насос от перегрева и неправильного запуска. При отсутствии этого устройства насос в описанном выше случае запустится и сразу выключится, не набирая максимальную мощность.В этот момент в контуре создается гидроудар, то есть резкое падение давления. Агрегат при сочетании этих факторов быстро выйдет из строя. Вывод — гидроаккумулятор в системах водоснабжения служит для равномерного распределения давления в контуре и длительной работы насосного оборудования.

Аккумулятор в системе ГВС

Существует три основных типа горячего водоснабжения с использованием гидробака:

• Установка бойлера косвенного нагрева;

• Установка двухконтурного твердотопливного котла, с функцией подачи горячей воды;

• Схема с одноконтурным котлом в связке с бойлером косвенного нагрева.

В любом из вариантов гидроаккумулятор выполняет роль расширительного бака, так как вода увеличивается в объеме при нагревании, и это устройство компенсирует количество воды. Несмотря на то, что и котел, и твердотопливный котел имеют предохранительный клапан в виде обратного клапана, при непрерывной работе проходной клапан быстро выходит из строя, что влечет за собой повреждение котла или утечку в водяном контуре.

Примечание! Внешний вид и форма гидроаккумулятора для холодного водоснабжения очень похожа на гидроаккумулятор для горячей воды.Их отличие в термостойкости встроенной мембраны. При покупке внимательно ознакомьтесь с техническими характеристиками устройства. Неопытные менеджеры часто предлагают не нужный вам образец.

Классификация аккумуляторов

Аккумулятор как концепция имеет множество применений. Применяется во всех видах машиностроения, в тяжелой промышленности. В этой статье мы рассмотрим автоцистерны, применяемые только в хозяйственном водоснабжении. Наиболее популярны в этой отрасли агрегаты пневматического типа.Они делятся на два типа:

• Мембрана одноразовая. Образцы, в которых мембрана заключена в стопорное кольцо в центре резервуара;

• Водяные батареи с возможностью замены мембраны.

Каждый из этих видов имеет разную форму исполнения:

Статья по теме:

В статье мы рассмотрим, как решить проблему недостаточного напора воды, затрудняющего принятие водных процедур и эксплуатацию вспомогательных бытовых приборов, как правильно выбрать насос и на что обращать внимание.

Принципы работы, расположение и предпочтительные стороны бака в системах водоснабжения

Из чего состоит бак?

• Корпус прибора обычно изготавливается из обычной стали. Есть образцы из нержавеющей стали. Они более прочные, но встречаются реже из-за дороговизны;

• Резиновая мембрана. Изготовлен из эластичного материала, что обеспечивает длительную эксплуатацию;
• Рабочее давление регулируется золотниковым клапаном с помощью обычного машинного насоса и манометра;
• Корпус имеет фильтр грубой очистки в дополнение к отдельному фильтру, установленному в цепи.

Также в группе аккумуляторного оборудования есть реле давления — это автоматический датчик запуска и остановки насосного агрегата.

Преимущества пневмооборудования:

• Простота конструкции;
• Возможность замены мембраны;
• Простое подключение к насосной станции;
• Компактный размер;
• Легкий вес;
• Доступная цена

Кратко опишу работу водяной батареи

Когда вода расходуется в любой точке забора воды, реле давления включает насосный агрегат.Вода, попадая в емкость, растягивает мембрану. Далее, когда клапан закрыт, насос продолжает работать. Мембрана, растягиваясь, увеличивает рабочее давление агрегата. Когда давление поднимается до максимального значения, реле давления отключает насосный агрегат.

В стандартной схеме, где вода поступает, например, из колодца или неглубокого колодца, мощности обычного насоса хватит для подачи воды даже на второй или третий этаж. В этом случае система не вызывает затруднений и гидроинструмент устанавливается в закрытом помещении.

Что потребуется для сборки всей аккумуляторной группы

В группу бака, кроме реле давления, входит манометр.

Для удобства подключения всех компонентов использован дроссель с пятью ответвлениями.

При сборке всей группы рекомендуется использовать краны марки «Американ». Для беспрепятственного извлечения и замены любого устройства в случае поломки. То есть на отводе к аккумулятору, на трубе, ведущей к насосу, и на разводке к потребителям.Если собрать группу без «американок», с незначительной поломкой или заменой мембраны, например, придется слить воду из всей системы.

В современной системе инженерных коммуникаций частного дома водоснабжение — одна из обязательных систем, подключение которой требует наличия набора необходимых элементов в обязательном порядке. Для водоснабжения частного дома, в котором требуется система водоснабжения, соответствующая нормам водопроводной сети, обязательным элементом является накопительный бак или гидроаккумулятор.

По сути, это один из основных элементов системы, без которого невозможна работа водоснабжения от индивидуального источника с полной имитацией функций централизованного водоснабжения.

Гидроаккумулятор системы водоснабжения — основные функции

Накопительный бак для водоснабжения или по-другому гидроаккумулятор — это емкость, способная выдерживать высокое давление. Скопление воды в гидроаккумуляторе происходит из-за наличия резервуара с эластичной мембраной, внутри которого скапливается определенный объем воды.Особенность мембранного бака для водоснабжения в том, что между мембраной и стенками бака находится воздух или закачанный азот, такое газовое пространство позволяет сжиматься, когда мембрана заполнена водой, создавая давление. Давление газа, при расширении мембраны водой внутри бака и есть основная характеристика, для чего нужен гидроаккумулятор.

В системе водоснабжения частного дома от индивидуального источника водоснабжение, будь то скважина или колодец, осуществляется с помощью насоса, который не только поднимает воду на высоту горизонта поверхности земли, но и создает избыточное давление, обеспечивающее стабильное давление воды при открытии крана.При этом электродвигатель насоса не рассчитан на длительную работу в режиме водоснабжения, в нем предусмотрен кратковременный режим работы, необходимый для поддержания постоянного напора воды в системе водоснабжения. Насос включается и выключается блоком управления, который реагирует на изменение давления в водопроводе. А при выключении насоса функция поддержания давления внутри системы переходит к накопительному баку для подачи воды. Закачиваемая в мембранную камеру бака вода сжимает воздух гидроаккумулятора и, таким образом, создает давление в системе водоснабжения.

При открытии крана или любой другой точки подключения бытовой техники, например, стиральной машины, под действием напорной воды в накопительном баке для водопровода вода поступает в систему и имитирует, таким образом, работу водопровод, то нужен гидроаккумулятор. Со временем, когда давление воздуха постепенно снижается, а объем воды внутри мембранной камеры уменьшается, включается блок автоматики и поддержание давления в системе начинается с подачи воды из насоса.

Типы резервуаров для хранения

Мембранные резервуары для водоснабжения подбираются в каждом конкретном случае под индивидуальные условия проекта. Чаще всего мембранный бак продается в комплекте с насосом и блоком автоматики, такие насосные станции устанавливают в частных домах или объектах, не требующих больших объемов воды.

Индивидуальные условия использования водопровода позволяют подбирать станции по мощности электродвигателя и объему накопительных резервуаров в зависимости от условий монтажа.Глубина водного горизонта, толщина водоносного горизонта существенно влияют на выбор не только характеристик насосной станции по мощности электронасоса, но и объема резервуара для системы водоснабжения.

Во многом то, что нужно гидроаккумулятору, зависит и от его качественных характеристик, прежде всего от объема самого резервуара. Чем больше емкость, тем дольше будет работать водопровод без подключения электронасоса.Например, для мытья посуды на семью из 3 человек в среднем требуется 25 литров воды для ручной стирки и 6-10 литров для машинной стирки. Таким образом, накопительный бак емкостью 40 литров справится с этой задачей, а электродвигатель будет включаться всего 3-4 раза на 7-10 секунд. Для бака на 50 литров насос проработает еще меньше, включение его будет осуществляться всего 1-2 раза.

Для стандартных насосных станций расширительный бак доступен в базовых размерах 30, 40, 50 литров.Таких объемов вполне достаточно для накопления необходимого количества воды, однако для таких насосных станций можно изменить конструкцию, установив накопительную емкость другого объема.

Увеличение объема водохранилища в таких случаях связано с необходимостью:

• резервирования достаточного количества воды;
• увеличить время автономной работы от водоема за счет глубокого горизонта залегания воды;
• снижение нагрузки на насосную группу.

Для различных ситуаций и вариантов установки используются расширительные баки горизонтального и вертикального типа установки. Для горизонтальных резервуаров, а это в основном резервуары небольшого объема от 30 до 50 литров, характерно наличие на корпусе специальных типов креплений и ножек для установки в насосной станции. И ножки платформы, и верхняя площадка для установки двигателя соединены с корпусом сварным соединением. Верхняя площадка имеет отверстия для крепления двигателя, причем отверстия имеют симметричное расположение, что позволяет устанавливать электродвигатели насосов разного размера.В ножках также есть отверстия для крепления на опорной плите или кронштейне в случае установки над полом.

Вертикальные баки рассчитаны на объемы от 50 литров. Чаще всего такие объемные резервные емкости используются в промышленных целях или на объектах, требующих большого количества воды. Особенностью таких конструкций является наличие в нижней части 3-х или 4-х ножек. В вертикальных резервуарах подача воды осуществляется из нижней части в месте расположения крышки резервуара.

Особенности работы гидроаккумулятора

Рассматривая устройство, а затем то, что нужно для гидроаккумулятора в системе водоснабжения частного дома, необходимо понимать, и особенности его эксплуатации.И здесь совершенно необходимо упомянуть вторую камеру накопительного бака, где находится воздух. Как известно, в отличие от воды воздух можно сжимать, при этом процесс сжатия сопровождается повышением давления в воздушной камере. Для нормальной работы расширительного бака с полностью заполненной водяной камерой давление в воздушной камере может достигать 2 и более атмосфер. Но когда бак пуст и внутри нет воды, то обычное давление в нем всего 1,5 атмосферы, этого давления достаточно для обеспечения работы всех бытовых устройств частного дома.

Изначально это давление воздуха внутри гидроаккумулятора нагнетается еще во время изготовления бака, но значение давления проверяется с помощью обычного автомобильного манометра с мелкой шкалой деления. Все расширительные баки, помимо входа для резьбового соединения, имеют на задней стороне клапанный узел (для горизонтальных версий конструкции) для перекачивания и отвода воздуха или газа. По размеру и по сути это самый распространенный золотниковый клапан автомобильной или велосипедной шины.Это устройство позволяет легко накачать необходимое количество воздуха обычным автомобильным насосом.

У вертикальных моделей гидробаков, в отличие от горизонтальных видов, клапан расположен в верхней части устройства. Также есть еще один клапан, он предназначен для стравливания воздуха, накапливающегося в мембранной камере, эти операции необходимо проводить периодически из-за постоянного выпуска воздуха из воды. Слишком много воздуха в мембранной камере не дает возможности полностью заполнить объем водой.

Для горизонтальных резервуаров с небольшим объемом мембранной камеры воздушную подушку можно опускать не так часто, как в вертикальных резервуарах, это связано с небольшим объемом мембранной камеры и быстрым обновлением воды в ней при работе насоса. .

В системе водоснабжения, включающей гидроаккумулятор, в отличие от прямоточной системы, непосредственно подключенной к источнику водоснабжения на практике, опасность такого явления, как гидроудар, сводится к нулю.Это еще один аспект, для которого нужен гидроаккумулятор. При прямом включении насоса давление в трубопроводе резко возрастает, причем давление достигает максимального значения практически сразу во всех точках. В таких условиях осуществить плавный переход от максимального значения к оптимальным пределам просто невозможно, или наоборот, просто невозможно постепенно поднять его от минимального значения до необходимого показателя. В системе, в которой включен гидроаккумулятор, пиковые значения могут быть сняты, возможно, из-за расширительного бачка бака.Имея упругую форму, мембрана способна в оптимальные сроки увеличивать объем и обеспечивать сглаживание пиковых нагрузок на трубы и резьбовые соединения арматуры.

В процессе эксплуатации при выходе из строя мембрана и корпус бака чаще всего выходят из строя в гидробаке. Для мембраны характерно нарушение целостности и герметичности поверхности из-за химического состава воды и сказывается процесс старения самого материала мембраны.В этом случае ремонт проводится путем замены мембраны на новую. Но для бака, а точнее для металлического кожуха наиболее частые проблемы возникают из-за производственных браков и повреждений кожуха. В обоих случаях бак можно восстановить пайкой или сваркой. Но, в случае, если травмы носят множественный характер или требуют ремонта большой площади, рекомендуется не проводить ремонт, а заменить бак на новый.

Является неотъемлемой частью современных систем автоматического водоснабжения частного дома, коттеджа или дачи.На рынке существует множество типов и конфигураций расширительных баков для холодной воды.

Сегодня мы подробно разберем устройство и принцип работы гидроаккумулятора, его основное назначение, правила установки и возможные неисправности. А также постарайтесь понять принцип действия, и как правильно выбрать гидроаккумулятор для нашей насосной системы.

Основные типы и особенности

Гидроаккумуляторы для систем водоснабжения различаются по своей компоновке:

— горизонтальный
— вертикальный

По объему или вместимости:

— стандартный бытовой: 24-50 литров
— средний объем: 80-100 литров
— большой объем: 150 литров и более

По материалу корпуса:

— Сталь эмалированная
— нержавеющая сталь

Горизонтальный аккумулятор для насосной станции

Корпус стального аккумулятора обычно окрашивается синей или зеленой эмалью.Расширительные баки красного цвета чаще используются для систем отопления.

Область применения

Аккумуляторы предназначены для:

— накопление воды и поддержание ее автоматической подачи до точки забора

— увеличить срок службы насоса, сняв с него нагрузку при частном включении

— предотвращение возможного гидроудара в водопроводе

Устройство и принцип работы аккумулятора

Типичный аккумулятор состоит из следующих элементов (см. Схему ниже):

1 — резьбовое соединение для подключения к водопроводу, его диаметр обычно 25 мм или 1 дюйм

2 — фланец уплотнительный

3 — емкость разных объемов

4 — резиновая мембрана для воды

5 — пневмоклапан для откачки и отвода воздуха

6 — место установки для установки на него поверхностного насоса
(при горизонтальном исполнении)

7 — ножки для устойчивости конструкции

Устройство бака

Принцип действия гидроаккумулятора основан на автоматической подаче воды из бака к потребителю без включения насоса.Это связано с тем, что при открытии водопроводного крана нагнетаемый в бак воздух начинает выдавливать воду из мембраны под давлением.

Требуемое давление в баллоне должно составлять 1,5-2 атмосферы. По мере расхода воды потребителем, после закрытия крана гидроаккумулятор в автоматическом режиме снова заполняется водой по всему объему.

Как выбрать гидроаккумулятор для насоса

Если вы планируете купить и не знаете, какой объем бака выбрать, или уже есть поверхностный насос, но планируете приобрести к нему гидроаккумулятор, то рекомендуется:

— для насоса мощностью до 1000 Вт, бака на 24 литра
— для насоса мощностью более 1000 Вт, лучше купить бак на 50 литров

При покупке гидроаккумулятора для, рекомендуется для насосов емкостью:

— до 500 Вт, установить бак на 24 литра
— до 1000 Вт подходит для 50 литров
— до 1500 Вт — 80 или 100 литров

Погружные насосы из-за своей конструкции включаются и выключаются реже, чем поверхностные.Поэтому им необходимо установить несколько гидроаккумуляторов большого объема.

На практике расширительные баки объемом 24-50 литров способны полностью удовлетворить потребность в хозяйственно-бытовой воде небольшой семьи, для одной или двух точек водозабора. Если семья большая, можно купить бак большей вместимости. Например, бака объемом 80-100 литров должно хватить на три-четыре точки водозабора: кухню, ванную, душевую и туалет.

Вертикальные гидроаккумуляторы

Рекомендации по установке гидробака

1.Устанавливать гидроаккумулятор только в отапливаемом помещении.

2. Перед запуском не забудьте предварительно промыть систему водоснабжения.

3. Проверьте, всасывается ли воздух в бак под достаточным давлением.

Если нет, то закачайте до 2 атм. самостоятельно через воздушный пневмоклапан. Эту процедуру можно проделать, например, на обычном велосипедном или автомобильном насосе.

Проблемы в работе и методы их устранения

1. Недостаточное давление воздуха.
Продуть пневматический клапан и накачать воздух насосом.

2. Отсутствие воздуха под давлением в емкости аккумулятора.
Необходимо будет заменить клапан или мембрану.

3. Из клапана вытекает вода.
Необходимо заменить мембрану. Смотрю видео.

Аккумулятор для систем водоснабжения — это непременный атрибут современного загородного частного дома или дачи. Надеюсь, теперь вы понимаете его принцип работы и особенности конструкции.И теперь вы без труда сможете подобрать гидроаккумулятор под свои условия, а также правильно его установить, и не допустить ошибок при запуске водопровода.

Многие девелоперы при строительстве частного дома еще на стадии проектирования планируют автономное водоснабжение. При разработке проекта они сталкиваются с проблемой выбора гидроаккумулятора. На российском рынке ассортимент этих устройств довольно большой.

Цены на установку очень разные.Однако такое разнообразие затрудняет выбор подходящего гидроаккумулятора. И это очень важно, ведь при оптимальном подборе устройства проблемы с водоснабжением во время проживания исключены.

Чтобы не ошибиться с выбором гидроаккумулятора, при его покупке необходимо учитывать технические характеристики самой системы, а кроме того иметь представление об этом агрегате и знать, как он взаимодействует с водопроводом.

Что такое аккумулятор и как он работает?

Прежде чем определиться с выбором предпочтительной модели, будет излишним составить представление о самом гидроаккумуляторе и особенностях его работы.

Что такое гидроаккумулятор?

Это резервуар для воды, оснащенный резиновой мембраной с повышенной эластичностью , расположенной внутри устройства. Он герметично соединен с корпусом бака. Гидравлический бак с помощью фланца с резьбой подключается к устройству подачи воды.Между мембраной и корпусом гидробака имеется полость, заполненная сжатым воздухом. Он имеет давление 2 бара.

Основное использование аккумулятора:

• поддержание стабильного давления;
• создание резерва воды при использовании системы водоснабжения дома или в промышленных условиях.

Именно благодаря ему поддерживает необходимое давление в системе при выключенном насосе.

Принцип работы гидроаккумулятора

Если говорить о компонентах гидроаккумулятора, то выделим следующие:

• корпус;
• мембрана;
• ниппель, через который осуществляется перенос воздуха в полость;
• выпускной клапан;
• штуцер.

Если подробно рассказать о принципе действия гидроаккумулятора, то в общих чертах он выглядит следующим образом.

Вода, подаваемая из скважины или скважины, перетекает в резервуар. Это увеличивает мембрану за счет того, что это изделие достаточно эластичное. Она растягивается, в результате объем воздуха между стенками резервуара и мембраной уменьшается. Это обеспечивает высокое давление. Когда этот параметр достигает необходимого значения, срабатывает датчик давления. Контакты, идущие к помпе, разомкнуты.В результате отключается оборудование.

Воздух внутри резервуара оказывает давление на воду. Когда человек открывает кран, он при малейшем сопротивлении тянется наружу с давлением. В то же время проваливается внутри бака, давление на мембрану . При достижении минимальных значений насосное оборудование начинает работать. Таким образом, цикл повторяется.

Как видно, для обеспечения рабочего давления в системе вода и воздух расположены в резервуаре, между ними действует эластичная мембрана.По той причине, что каучук — материал достаточно податливый, со временем в полости бака может возникнуть перепад давления.

Поэтому во избежание подобных ситуаций необходимо проверять давление воздуха в приборе один раз в год, один раз в год при откачке воды. Если окажется, что этот параметр превышает нормы, то необходимо добавить небольшое количество воздуха через штуцер , используя для этого обычный автомобильный насос.Следует помнить, что вода не полностью заполняет объем бака.

Фактическое количество воды определяется рядом факторов:

• форма аккумулятора;
• начальное давление воздуха;
• пределы реле давления.

Типы аккумуляторов

По такому критерию, как способ установки принято различать:

• горизонтальные модели;
• вертикальные модели.

Каждый из них имеет свои особенности. В первую очередь они касаются способа удаления воздуха. Когда резервуар работает, его накопление происходит вокруг мембраны.

Растворенный в воде воздух присутствует в любой системе водоснабжения. Когда воздух попадает в резервуар, он улетучивается и скапливается там. Таким образом, воздушные пробки , которые могут появиться на самых разных участках системы.

Для снятия этих заглушек в конструкции гидроаккумуляторов емкостью 100 литров устанавливается штуцер с клапанами.Благодаря такой конструкции обеспечивается накопление скопившегося воздуха из системы. Его периодически выводят, что исключает возникновение воздушных пробок.

По законам физики в верхней части происходит скопление воздуха в гидроаккумуляторах емкостью 100 литров вертикального типа. Затем воздух удаляется через воздушный клапан, который присутствует в конструкции резервуара.

В гидробаках горизонтального типа отвод воздуха осуществляется с помощью дополнительной трубопроводной сборки.Имеет в своем составе канализационный слив, сливной патрубок и шаровой кран.

В баке небольшого объема конструкцией не предусмотрена установка такого штуцера. Эти маломощных устройств владельцев частных домов в силу их компактности. Удаление из них воздуха проводится при профилактическом осмотре с полным опорожнением аппарата.

Роль гидроаккумулятора в системе водоснабжения

Каждый хозяин виллы, конечно же, хочет, чтобы участок был обеспечен бесперебойной подачей воды для приготовления пищи и хозяйственных нужд.Его доступность в любое время суток — основа комфортного проживания за городом. С этой задачей легко справиться, если к автономной системе водоснабжения подключить гидроаккумулятор.

Если выбор этого устройства сделан правильно, оно обеспечит вас водой даже в тех случаях, когда нет электричества на участке и насос, который является частью системы водоснабжения, находится в нерабочем состоянии.

Плюс использование гидроаккумулятора в системе водоснабжения еще и тем, что количество включений помпы для перекачки воды значительно сокращается.Это положительно сказывается на сроке службы этого оборудования.

Если активно используется водопровод на даче хозяина, то на расширительном бачке могут появиться следов конденсата. Другими словами, он запотевает. Чтобы справиться с этой проблемой, необходимо качественно провести работы по теплоизоляции всех соединений. Тогда проблем с конденсацией не будет.

Что выбрать — баллонные или мембранные гидроаккумуляторы

Общим для этих двух устройств является одинаковый принцип работы.В конструкциях этих устройств тоже много общего. Главное, чтобы в гидроаккумуляторе мембранного типа был разрешен контакт стенок устройства с водой, а это может привести к появлению коррозионных процессов.

Но в устройствах баллонного типа жидкость контактирует только с резиной, поэтому такие изделия более защищены от негативного воздействия факторов окружающей среды. При необходимости в баллонных аппаратах , емкость можно заменить на .Вы можете провести эту операцию самостоятельно, без использования каких-либо специальных приспособлений. Еще одно преимущество таких установок — простота их обслуживания. Применяя их, можно рассчитывать на долгий срок службы.

При выборе бака следует поинтересоваться, можно ли купить замену мембрану или баллон для устройства и сколько это будет стоить. В некоторых случаях стоимость таких элементов довольно высока. В этом случае выбирайте продукцию другого производителя, более доступную по цене.

Расчет объема

Как выбрать гидроаккумулятор для систем водоснабжения? Вы можете получить ответ, посчитав основные параметры, в первую очередь объем.

Для выполнения расчетов оптимального объема резервуара сначала необходимо определить, в каком назначении он будет использоваться, какие устройства могут быть установлены для различных целей. Часто их собирают, чтобы помпа не включалась часто.

• Гидроаккумуляторы также используются для поддержания давления в системе при выключенном насосе.
• Эти инструменты часто устанавливаются для обеспечения запаса воды.
• Некоторые владельцы устанавливают их для компенсации пиковых значений при потреблении воды.

Если вы решили использовать гидроаккумулятор вместе со своей системой водоснабжения, следует знать, что чем ближе к этому устройству находится насосное оборудование, тем выше эффективность его работы.

Например, если насос находится в подвале, рядом с ним один гидроаккумулятор, а второй на чердаке , видно, что в резервуаре для воды наверху дома будет меньше воды, потому что давление воды в системе будет ниже.При размещении гидроаккумулятора в подвале или на первом этаже уровень заполнения будет одинаковым.

Выбирая гидроаккумулятор, чтобы исключить частые включения насосного оборудования, необходимо учитывать несколько факторов.

Специалисты не рекомендуют включать помпу чаще одного раза в минуту. Системы бытового водоснабжения часто оснащаются оборудованием, которое имеет производительность 30 литров в минуту . С учетом того, что 50% от общего объема воды приходится на воду, а остальное — воздух, с этой задачей легко справится 70-литровый аккумулятор.

При установке гидроаккумулятора для компенсации пиковых значений при потреблении воды необходимо учитывать характеристики расхода, которые имеют точки водопотребления в доме.

• Унитаз потребляет в среднем 1,3 литра в минуту.
• На душе норма расхода от 8 до 10 литров в минуту.
• Для кухонной мойки требуется около 8,4 литра в минуту.

Если унитаза два, то при одновременной работе всех источников их общий расход составляет 20 литров.Теперь необходимо учесть процента от фактического заполнения резервуара водой и то, что насос включается за час не более 30 раз. Имея такие результаты, можно считать, что достаточно гидроаккумулятора емкостью 80 литров.

Как рассчитать давление воздуха в баллоне?

Если прибор установлен в подвале, то минимально необходимое давление легко рассчитать. Для этого возьмите высоту в метрах сверху и снизу системы.Возьмем, к примеру, высоту 7 метров. Надо к ней прибавить 6, разделить на 10 . Результат 1,3 атмосферы. Так мы получили минимальное значение давления воздуха в системе, расположенной в двухэтажном доме.

Если давление в системе меньше этого значения, вода просто не потечет на второй этаж. От производителя настройка давления воздуха выставлена ​​на 1,5 атм. Но иногда бывает, что в приборе это значение может быть другим.

По этой причине необходимо после покупки проверить давление внутри бака с помощью нормального манометра.Он присоединяется к соску. При необходимости повышения давления можно взять автомобильный насос . Если гидроаккумулятор используется вместе с насосным оборудованием, нижний предел включения насоса должен быть равен уровню давления в нем.

Заключение

Гидроаккумулятор — важное устройство, которое следует устанавливать при создании автономной системы водоснабжения. Это обеспечит стабильное давление в системе и исключит частые включения насосного оборудования.При его выборе необходимо учитывать важные факторы, учитывая условия эксплуатации и особенности водопровода , который используется в доме. В этом случае вы сможете выбрать подходящую модель.

При покупке нужно точно знать, как его установить. Это позволит вам определиться с моделью установки — вертикальной или горизонтальной. Подбор оптимального оборудования обеспечит эффективность его работы и долгий срок службы.

Аккумулятор

: принцип работы.Аккумулятор: схема подключения

В любой современной закрытой системе водоснабжения обязательно должен быть гидроаккумулятор, он же расширительный. Этот привод решает сразу несколько насущных проблем, поэтому необходимо установить элемент. Но чтобы правильно выбрать и использовать такое устройство, необходимо ознакомиться с его особенностями. Поговорим подробнее о том, что такое гидроаккумулятор. Также будет затронут принцип работы, устройство и схема агрегата.

Общая информация

Как отмечалось выше, аккумулятор выполняет три основные задачи (в отношении закрытых систем). Основная задача устройства — накопление определенного объема жидкости (скопление). Из этого можно сделать простой вывод: аккумулируя определенное количество жидкости, аккумулятор этого типа может снижать давление в системе, а при необходимости повышать его. Ну и последняя задача, решаемая с помощью гидроаккумулятора, — это гасить гидроудары (демпфирование), которые могут полностью или частично вывести систему из строя.

Как видите, это ответственный и ответственный агрегат. Стоит отметить, что у такого решения есть одно неоспоримое преимущество. Дело в том, что гидроаккумулятор не требует электричества. В качестве примера можно привести грузоподъемные механизмы, в которых часто используется гидравлический привод. Суть его работы очень проста и заключается в предотвращении падения груза при внезапном обесточивании. Иногда единственным выходом является гидроаккумулятор. Принцип устройства мы сейчас рассмотрим.

Как работает накопительный резервуар

Гидроаккумуляторы иногда называют мембранными резервуарами. Дело в том, что имеющаяся емкость разделена мембраной на две части. В одной половине — вода, во второй — инертный газ или просто воздух. Кроме того, в корпусе есть несколько отверстий. Один для кормления, второй — для слива воды. Обязателен манометр, позволяющий постоянно контролировать давление в системе и при необходимости принимать меры. Чтобы регулировка расхода и слива воды была более точной, установили золотник.Поскольку закрытые системы не всегда могут похвастаться высоким качеством носителя, в них устанавливают фильтр, позволяющий удалять всевозможные загрязнения. Когда вода закачивается в систему насосом, она поступает в одну из камер расширительного бачка. В результате давление во второй камере, где находится газ, увеличивается. Когда манометр показывает максимальный предел, насос отключается.

Принцип действия: часть 2

Вода расходуется постепенно. Часть уходит, немного испаряется и т. Д.В результате того, что количество носителя постепенно уменьшается, давление в системе падает. Вот почему стрелка на датчике опускается. При достижении лимита включается автоматическая система управления и система заполняется носителем. Когда давление достигает максимального значения, автоматика отключается, и так по кругу.

Мембрана имеет два отверстия, одно для входа охлаждающей жидкости, из другого — для выхода. Аккумулятор, принцип действия которого мы уже рассмотрели, часто называют просто расширительным бачком.По сути, это одно и то же устройство (только с некоторыми отличиями), выполняющее одну поставленную задачу.

Аккумулятор: схема подключения с помощью поверхностного насоса

Все мы знаем, что современные системы отопления и водоснабжения могут иметь поверхностные и погружные насосы. Для начала рассмотрим шаг за шагом первый случай. Первое, что нужно проверить, — это давление в баллоне, которое должно колебаться от 0,2 до 1 бара. Это значение должно быть немного меньше указанного на реле. Далее необходимо подготовить все оборудование к подключению.У вас должна быть розетка на пять разъемов. Сюда подключаются гидроаккумулятор, манометр, реле и насос. Пятый вывод используется для подключения водопровода. Следующим шагом будет подсоединение штуцера к резервуару, желательно с помощью жесткого шланга. На завершающем этапе в свою очередь подключаются реле, манометр, патрубок насоса.

Важные детали

После того, как вы выполните все вышеперечисленные действия, вам необходимо проверить систему на наличие утечек. На стыки рекомендуется уделить наибольшее внимание, так как именно там чаще всего вытекает вода.Не забывайте, что на реле регулирования давления есть специальные метки. Под крышкой вы найдете контакты «помпа» и «сеть», внимательно посмотрите и не перепутайте провода.

Еще раз стоит отметить важность герметизирующих составов. Часто там, где есть резьба, возникают утечки. Даже если вы обнаружите в системе зазор, то для более плотного прилегания можно использовать промышленный герметик, технический лен. После этого все проверьте еще раз, наличие водяных пробок недопустимо. При необходимости промойте водой и повторите все заново.Как видите, гидроаккумулятор, схема подключения которого только что была рассмотрена, устанавливается довольно просто. Вперед.

Подключение погружного насоса

Основное отличие этого типа системы в том, что насос находится в колодце, в колодце, то есть в том месте, откуда вода поступает в дом. Наибольшее внимание следует уделить установке обратного клапана. Он нужен для того, чтобы не допустить утечки воды обратно в колодец или колодец. Практически всегда он устанавливается прямо на насос перед трубой.Для этого на крышке необходимо нарезать внутреннюю резьбу. При такой конструкции фитинг будет иметь внешнюю резьбу со всех сторон.

В первую очередь ставим обратный клапан, а потом подсоединяем гидроаккумулятор. После того, как все будет сделано, нужно проверить герметичность системы. Не забывайте, что для нормальной работы насос должен располагаться в 20 сантиметрах снизу. В противном случае будет большое количество посторонних включений, фильтр быстро забьется.

Какой гидроаккумулятор выбрать?

После того, как мы немного разобрались со схемой подключения, хотелось бы поговорить о выборе конкретного оборудования.Объем моделей варьируется в пределах 20-1000 литров. Этого достаточно для обеспечения бесперебойной работы бытовых и промышленных объектов. Конечно, нужно ориентироваться на количество воды, необходимое для обслуживания. Например, для семьи из 4-5 человек подойдет гидроаккумулятор на 100 литров. Этого хватит на душ, туалет, кухню и полив земли.

Не забываем, что расширительный бачок большого объема требует много воды в системе. Но покупать гидроаккумулятор на 100 литров на семью из 2 человек необязательно.Чтобы не сделать нецелесообразное приобретение, необходимо все тщательно продумать. В любом случае рекомендуется оставлять небольшую маржу, например, 5-10%. Если в семье появится новый человек, то сразу устанавливать более вместительный бак не придется. Хотя вы уже знаете, как подключить аккумулятор, с этим можно немного подождать. Давайте посмотрим на несколько популярных производителей.

«Джилекс» — гидроаккумулятор отечественного производства

Расширительные баки российского производства и достаточно популярны благодаря разумной стоимости агрегатов.Если необходимо обеспечить постоянное давление в системе, то лучше всего подойдут гидроаккумуляторы этого производителя.

Их преимущество в том, что устройство позволяет защитить насос от слишком частых включений, а это продлевает срок эксплуатации устройства на 15-20%. Также стоит сказать, что «Джилекс» — гидроаккумулятор, который значительно снижает риск гидравлического удара. Если последнее имеет место, расширительный бачок практически полностью гасит вредное воздействие. Если вдруг погаснет свет, то в систему уйдет бак с водой расширительного бачка.Устройство рассчитано на работу в диапазоне температур от 10 до 99 градусов Цельсия.

Reflex — немецкое качественное оборудование

Можно с уверенностью сказать, что в Германии уделяют особое внимание точности и качеству продукции. Эти два параметра очень важны. Поддержание точного давления в системе и качественный гидроаккумулятор — залог успешного водо- и теплоснабжения. Компания по большей части специализируется на производстве вертикального оборудования различных размеров.

Стоит отметить, что гидроаккумуляторы Reflex изготовлены из высококачественной стали. Диапазон рабочих температур немного отличается. Систему можно подключать при температуре носителя -10, а при +70 необходимо прекратить работу. Преимущество компании «Рефлекс» в том, что реле для аккумулятора имеет специальное обозначение, с которым без проблем может подключиться даже новичок.

Заключение

Мы говорили о том, что такое гидроаккумулятор.Мы также учли принцип работы и предназначение устройства, поэтому вопросов не должно быть. Как вы, наверное, заметили, подключение к любому насосу не составляет труда, так как в этом нет ничего сложного. Не покупайте товары китайского производства. Помимо того, что такие расширительные бачки бесполезны, они не защитят вашу систему надежно. Поскольку схема гидроаккумулятора уже была рассмотрена, следует понимать, что правильная установка и герметичность системы играют решающую роль.Кстати, если на реле нет необходимых отметок, то не подключайте провода наугад, лучше вызовите специалиста. Поверьте, мастер будет намного дешевле ремонта расширительного бачка.

Что такое гидроаккумуляторы? Как они работают?

Введение:

«Энергия не может быть ни создана, ни уничтожена, но ее можно преобразовать из одного в другое». Эта энергия также может храниться в устройстве или оборудовании, так что их можно использовать в другой форме.Например, мы знаем о функции маховика в роторной машине. Он получает энергию от первичного двигателя, сохраняет полученную энергию и, при необходимости, возвращает энергию в ту же систему. Другим примером накопления и преобразования энергии, который является самой последней разработкой в ​​автомобильной промышленности, является система K.E.R.S или система рекуперации кинетической энергии. Система использует кинетическую энергию, когда автомобиль снижает скорость, и возвращает ее самому автомобилю для ускорения.Таким образом, энергия сохраняется в какой-то форме и возвращается в систему в другой форме. Я пытаюсь здесь подчеркнуть, что «энергия накапливается». Вы когда-нибудь задумывались, как хранится энергия? Прочтите здесь, чтобы узнать об одном из наиболее широко используемых устройств накопления энергии — гидроаккумуляторе.

Что такое гидроаккумулятор?

Это простое гидравлическое устройство, которое накапливает энергию в виде давления жидкости. Это сохраненное давление может внезапно или периодически сбрасываться в соответствии с требованиями.В случае гидравлического подъемника или гидравлического крана требуется большое количество энергии, когда подъемник или кран движется вверх. Эта энергия поступает от гидроаккумулятора. Но когда лифт движется в нисходящем направлении, это не требует огромного количества энергии. В это время масло или гидравлическая жидкость, перекачиваемые из насоса, хранятся в гидроаккумуляторе для использования в будущем.

Работа гидроаккумулятора:

Аккумулятор обычно имеет цилиндрическую камеру, в которой находится поршень.Этот поршень либо подпружинен, либо на нем удерживается определенный расчетный вес, либо он даже находится под давлением. Гидравлический насос перекачивает жидкость в аккумулятор, который представляет собой не что иное, как герметичный контейнер. Объем контейнера фиксированный и не может быть изменен. Но количество гидравлической жидкости, перекачиваемой внутри контейнера, постоянно увеличивается. Таким образом, давление гидравлической жидкости внутри контейнера начинает увеличиваться.

На рисунке слева показан гидроаккумулятор, который состоит из неподвижного вертикального цилиндра, содержащего ползун.На гидроцилиндр возлагается тяжелый груз. Вход цилиндра соединен с насосом, который непрерывно подает воду или гидравлическую жидкость под давлением в цилиндр. Выход цилиндра соединен с машиной (которая может быть подъемником или краном).

Плунжер в начале находится в самом нижнем положении. Насос непрерывно подает гидравлическую жидкость под давлением. Если гидравлическая жидкость под давлением не требуется машине, она будет храниться в цилиндре.Это поднимет гидроцилиндр, на который поставлен тяжелый груз. Когда гидроцилиндр находится в самом верхнем положении, цилиндр заполнен гидравлической жидкостью, а гидроаккумулятор накопил максимальное количество энергии давления. Когда машине (крану или лифту) требуется большое количество энергии, аккумулятор подает эту энергию, и гидроцилиндр начинает опускаться.

Но есть ли ограничение по давлению?

Как упоминалось ранее, на гидроцилиндр или гидроцилиндр удерживается нагрузка против давления пружины или иногда даже давления воздуха.Таким образом, сила пружины, веса или давления воздуха определяет давление жидкости, хранящейся внутри контейнера. Насос нагнетает жидкость внутри контейнера до тех пор, пока вес не будет полностью поднят или пружина не будет полностью сжата, после чего насос останавливается автоматически (или иногда вручную).

Какая польза от этой накопленной энергии давления?

Гидравлическая жидкость, хранящаяся внутри контейнера, имеет энергию в виде давления. Эту энергию давления можно использовать для многих операций.Например, в отраслях промышленности в трубопроводах предусмотрено бесконечное количество клапанов, и оператор не может управлять каждым клапаном вручную, а иногда невозможно запомнить расположение всех клапанов. Мнемосхема расположена в диспетчерской, что позволяет видеть все клапаны с высоты птичьего полета. Эти клапаны обычно имеют дистанционное гидравлическое управление. Система обычно имеет масляный резервуар, насос, аккумулятор, трубопроводы и клапаны.Насос нагнетает гидравлическое масло через гидроаккумулятор и трубопроводы, тем самым управляя соответствующими клапанами. Когда операции завершены, насос подает масло под давлением в аккумулятор, который сохраняет масло под давлением для дальнейшего использования.

Зачем нам аккумулятор?

Если бы не было аккумулятора, гидравлический насос работал бы непрерывно, чтобы удовлетворить потребность в работе клапана. Насос будет часто запускаться и останавливаться, что влияет на производительность и состояние насоса.Также в аккумуляторе накапливается энергия, которую можно использовать в аварийной ситуации, когда нет других источников питания. Это можно сравнить с использованием конденсаторов в электрических цепях. В отелях и других отраслях промышленности вода обычно хранится в гидроаккумуляторах, называемых «гидрофоры», которые способны подавать воду на большую высоту, уменьшая нагрузку на насосы — например, если есть заводы, на которых резервуары для воды не могут быть размещены сверху. здания из-за некоторых ограничений и поэтому размещаются на земле.Для подачи воды на большую высоту требуется насос сравнительно большей производительности. Но его можно заменить на насос меньшей производительности и гидрофор, который является аккумулятором. Вода накапливается против давления воздуха внутри аккумулятора, и всякий раз, когда потребность в воде возникает на большей высоте, вода перекачивается с помощью давления воздуха внутри аккумулятора, просто открывая соответствующие клапаны. Это снижает потребность в насосе большей производительности и позволяет избежать непрерывного цикла пуска-останова насосов.

Использование аккумуляторов:

Для увеличения потока насоса : Как обсуждалось ранее, наиболее распространенным использованием аккумуляторов является увеличение потока насоса. Определенные контуры машинного оборудования требуют большого количества потока масла в течение короткого времени, а затем используют мало жидкости или вообще не используют ее в течение длительного периода. Таким образом, обычно, когда контур не требует подачи масла, насос поддерживает давление в гидроаккумуляторе для будущего использования.

Для поглощения удара: Иногда резкое изменение положений или операций клапана может вызвать волну давления, которая вызывает сотрясение.Давление в быстро движущихся гидравлических контурах может вызвать скачки давления, которые также вызывают удар при резком прекращении потока. При установке в подверженных ударам зонах гидравлических контуров гидроаккумуляторы служат в качестве устройств гашения скачков давления.

В качестве аварийного источника питания _: _ Суда обычно имеют аварийные средства запуска спасательных средств. Двигатели спасательных шлюпок запускаются вручную или иногда гидравлически. Они действуют как вспомогательные средства запуска во время чрезвычайной ситуации.

Кредиты изображений:

www.hydraulicspneumatics.com

www.albeedigital.com

www.roymech.co.uk

Использование азотных аккумуляторов

Подробнее о принципе работы азотных аккумуляторов

5 (100%) 1 голос

Современные условия жизни побуждают нас постоянно совершенствовать свои знания и навыки.Не стала исключением и технология автоматизации производственных процессов. Со временем механические шестерни стали слишком громоздкими, а цепи — тяжелыми; силы трения маховиков и валов недопустимо велики. Необходимо было создать привод, способный выполнять все возложенные на него задачи, при этом он был бы компактным, простым в установке и эксплуатации. Такой трансмиссией был гидравлический привод.

Поскольку механические процессы в некоторой степени все еще присутствуют, в гидравлической системе образуются продукты трения и износа, пыль и отложения.Для решения этой проблемы внедрены специальные промышленные фильтры, очищающие рабочую жидкость от различных механических примесей для стабильной и непрерывной работы всех компонентов системы. В качестве соединительных линий всех этих устройств используются шланги высокого давления, представляющие собой резиновые шланги с металлической сеткой внутри, которые можно растягивать на довольно значительные расстояния. Также в этой конструкции есть устройство, способное накапливать энергию жидкости, когда энергия избыточна, и отдавать, когда это необходимо.Это устройство было названо гидроаккумулятором.

Ресурсы газа

В качестве ресурса газа используется в основном азот и никогда не взрывоопасные газы, такие как кислород. При небольшом изменении давления в жидкостной полости гидроаккумулятора газ сжимается незначительно. В этом случае для поддержания давления в узком диапазоне переменного объема гидроаккумулятора может не хватить для рабочего процесса. Чтобы изменить объем в меньшей степени, влияют на изменение давления; газовая полость гидроаккумулятора увеличивается за счет подключения к ней дополнительного ресивера.

Следует отметить, что у каждого производителя есть свои подключения к газовой полости. Следует помнить, что, поскольку азотные аккумуляторы — это устройства, работающие под давлением, они должны иметь сертификат безопасности той страны, в которой применяется.

Инструкция реле давления PM 5. Как подключить и отрегулировать реле давления воды. Реле давления воды для насоса: Схема подключения, принцип работы

Одним из решений управления автономным водоснабжением является подключение реле давления ДПМ 5 к насосу, регулировка которого не всегда понятна пользователю.При этом данный вид устройств от бренда Djileck считается достаточно надежным и доступным. Проблема с настройкой может быть решена, если вы потратите некоторое время на изучение устройства.

Какие функции выполняет устройство?

В частных домах, где водоснабжение не указано, вопрос обеспечения питьевой воды решается 2 способами:

• установка емкости или устройство таза, наполненного свадебной водой;
• бурение скважины на водоносный горизонт.

Подача воды в дом осуществляется от насоса необходимой мощности. Но давление воды при его работе слишком велико для подключения насосного агрегата к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается мембрана — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

Устройство состоит из латунного корпуса с фитингами для подключения к водопроводной сети, пружинных клапанов и электрического реле.Снаружи элементы закрываются пластиковой крышкой. Схема работы реле давления ДПМ 5 следующая:

1. Производитель настраивает прибор на нижний предел давления 1,4 бар, наивысший — 2,8 бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос перекачивает воду в промежуточный мембранный бак.
2. Когда давление достигает верхнего предела (2,8 бар), срабатывает пружинный клапан, и реле входит в контакт с контактами.Подача воды прекращена.
3. Когда в доме на водной основе, гидроаккумулятор начинает опустошать, давление падает, и при нижнем пороге 1,4 бар срабатывают реле снова и насос возобновляет свою работу.

Как правило, установка РДМ 5 комплектуется готовыми насосными станциями, состоящими из насоса, бака водяной батареи и собственно управляющего реле. Станция настроена в заводских условиях и полностью готова к работе, осталось только подключить ее к трубе и электросети.Но готовая продукция подходит Не всем по следующим причинам:

• емкость гидроаккумулятора недостаточна;
• напор штатного насоса небольшой, чтобы обеспечить подачу воды на высоту;
• использовал глубинный насос, спустившийся в колодец.

В перечисленных случаях автомат водоснабжения придется собирать из отдельных элементов, и соответственно настраивать реле давления, согласовав его с аккумуляторным баком.Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

• диапазон регулирования давления в водопроводе от 1 до 4,6 бар;
• диапазон температур окружающей среды — от 0 до +40 ° С;
• минимальный перепад давления — 1 бар;
• напряжение питания — 220 В;
• диаметр штуцера — Ду 15, насадки — G ¼ ».

Если какие-то технические характеристики RDM 5 вам не подходят, придется искать другой регулятор.Но практика показывает, что параметры этого устройства удовлетворяют требованиям подавляющего числа систем автономного водоснабжения.

Как настроить прибор?

Настройка реле давления производится после монтажа внутренней и внешней водопроводной сети дома и подключения к электрической сети.

Соединения внешнего и внутреннего трубопроводов должны быть испытаны путем испытаний, чтобы возникающая впоследствии утечка не мешала процессу контроля.Из-за негерметичности соединений давление в насосе или после него станет самопроизвольно падать, что повлияет на работу реле.

Перед настройкой определите необходимое давление. Для подачи воды во все точки на водной основе, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Усилия мембраны бака должно хватить, чтобы вытолкнуть весь объем воды на высоту и преодолеть все местные сопротивления. В домашних условиях это значение давления чаще всего определяется экспериментальным путем.

Расчет производится просто: потеря подъема 1 м составляет 10 м горизонтального участка и соответствует давлению 0,1 бар. Принимается расчет наиболее удаленной ветки водоснабжения. Примерно определив необходимое давление, необходимо создать такое давление из воздушной камеры самолета-гидроаккумулятора. Для этого снимаем пластиковый колпачок с золотника (как правило, находится в торце бака) и обычным автомобильным насосом накачиваем воздушную камеру, контролируя давление по манометру.

1. Не подключая форсунку внутренней водопроводной сети, проверить работу реле вместе с помпой на заводских настройках. При этом проверьте герметичность внешнего трубопровода.
2. Снимите пластиковую крышку реле, закрывающую регулировочные винты.
3. Верхним винтом регулируется верхний предел (отключение насоса), малым — падение давления. Настройте нижний предел так, чтобы его значение было на 0,2 бар больше, чем вы загрузили в гидроаккумулятор.
4. Для достижения точных значений придется несколько раз настраивать, открывая краны крана и забор воды из аккумулятора. В этом случае зарегистрируйте показания манометра при включении и выключении насоса и отрегулируйте их винтами настройки.

В результате настроек разница между нижним и верхним пределом не должна быть меньше 1 бара. Практика показывает, что оптимальный перепад давления составляет около 1,5 бар, тогда насос не будет включаться слишком часто.По окончании регулировки не спешите ставить крышку на место, выполните в течение 1 дня после установки системы. Возможно, потребуется небольшая корректировка.

Добрый день. Рассмотрим схему подключения механического реле давления ПМ / 5 к сети и насосу. Давайте сначала посмотрим на схему.

Когда вы открутите верхнюю крышку, вы увидите следующее. Сначала большой винт с пружиной для. Обозначается большой буквой «П». Во-вторых, это небольшой винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения.Он носит название «Дельта П». Далее есть две клеммы для подключения электрической трубы, названные словом «Мотор». Два — «Линия». Ниже — два для подключения заземления. У этого вида внутри PM / 5. Реле давления недорого в этом китайском магазине.

Подключение сетевого насоса

Как подключить насос к реле давления и электросети? Из него выходят три провода разного цвета. Синий — это ноль рабочий или просто «ноль». Коричневый — «Фаза». Желто-зеленый — нулевой защитный или просто «Земля».

А теперь посмотрим, как они «войдут» в реле и как «уйти» из него. Выводим все три провода через специальное отверстие в корпусе. Соединять. Коричнево-синий в клеммах с надписью «Мотор». Желто-зеленый к заземлению. Потом такие же провода выводятся на вилку блока питания. Коричневый с синим соответственно от клемм «Линия» (сеть). Желто-зеленый от заземления. Все готово. Реле давления PM / 5 подключено к насосу и к сети.

Реле давления-5 — Устройство, содержащее и включающее насос при определенных уровнях давления, основной элемент насосной работы насоса.

Принцип действия

Реле давления — это блок с пружинами, которые отвечают за границу давления. Регулировка осуществляется специальными гайками. Сила давления воды передает мембрана. Он может ослабить пружину (минимум) или выдержать ее сопротивление (максимум).

Удар по пружине приводит к размыканию и соединению контактов в реле.

Падение давления до минимальной границы замыкает электрическую цепь, подает напряжение на двигатель и включает его.Насос работает до индикатора максимального давления, затем реле размыкает цепь, подача напряжения прекращается и насос выключается.

Обычное реле давления регулируется от 1 до 8 бар.

Заводская установка срабатывает при 1,4 бар (минимум) и 2,8 бар (максимум) для отключения насоса.

Регулировочное давление

Существует прямая зависимость между объемом гидроаккумулятора, настройками реле давления и давлением подачи воды.Перед настройкой реле проверяется давление воздуха в гидроаккумуляторе.

1. Насосная станция должна быть отключена от электричества.
2. Слить воду из гидроаккумулятора.
3. Отвинтите боковую крышку гидроаккумулятора.
4. Проверить давление автомобильным насосом для шин. Норма около 1,5 атм.
5. При более низких значениях давление для поднятия насоса до желаемого уровня.

Инструкции Давление Давление RM-5

Регулировка датчика реле давления осуществляется под давлением, в рабочей системе.Перед регулировкой нужно включить насос для подъема давления в системе, при этом реле сработает и мотор выключится.

Регулировка давления осуществляется двумя винтами, которые находятся под крышкой автоматики. Для смены рестартов реле необходимо:

1. Зафиксируйте давление включения и выключения при работе насоса (снимите манометр).
2. Отключить насос от источника питания.
3. Снимите крышку реле (перед тем как откручивать винты) и ослабьте зажимную гайку маленькой пружины.
4. Настройте минимальное давление, для которого затягивайте или отпускайте большую пружину с маркировкой R, вращая винт в правильном направлении с помощью знаков «+» (увеличение) по часовой стрелке и «-» (уменьшение) против часовой стрелки.
5. Откройте кран, снизив давление в системе и контролируя включение насоса.
6. Запомните показания манометра, выключите питание и настройте дальше, приближаясь к оптимальному показателю.
7. Для регулировки давления отключения необходимо затянуть или отпустить небольшую пружину с маркировкой «Δ p» и знаками «+» и «-», которые показывают разницу между давлением и давлением отключения и обычно составляет 1-1.5 бар.
8. Включите насос и дождитесь реле. Если результат не достигнут, слейте воду и отрегулируйте дальше.

При увеличении давления давление Δ R. В заводском варианте p ВКЛ = 1,6 бар, p выкл = 2,6 бар на δ = 1 бар. При установке установок, например, перепад давления (дифференциал) до 4 бар может составлять 1,5 бар, установив P на уровне 2,5 бар.

При увеличении перепада выше перепад давления в системе и насос рассчитывается реже.Но для кранов это не удобно.

При регулировке необходимо учитывать возможности насоса. Если все потери в паспорте 3,5 бар, необходимо настроить до 3 бар, иначе перегрузка неминуема, и мотор будет работать без отключения.

При регулировке необходимо учитывать возможности насоса. Если все потери в паспорте 3,5 бар, необходимо настроить до 3 бар, иначе перегрузка неминуема, и мотор будет работать без отключения.

К выбору реле следует отнестись серьезно. Изучите, для какой среды он предназначен, диапазон настроек, дополнительные функции. На стоимость реле влияют дополнительные возможности, допустимый диапазон давлений и фирма-изготовитель.

Основные характеристики реле высокого давления РМ-5

• Доступная установка.
• Простая регулировка.
• Реле давления гидроизоляции.
• Соответствие контактной группы мощности двигателя
• Надежность и долговечность.

Системы водоснабжения можно контролировать и регулировать по различным параметрам — по воде, давлению, температуре. Чаще всего происходит управление давлением. Одним из самых простых и популярных элементов домашней автоматики в данном случае является реле давления ПМ-5.

Это реле предназначено для управления электронасосами подачи воды в дом. Используя реле РМ-5, насос будет четко работать в заданном напорном режиме.При минимальном давлении контакты замыкаются и насос включается, а при достижении максимального давления контакты размыкаются и насос выключается.

Реле давления

ПМ-5 выпускается у разных производителей. Из-за этого такие реле могут иметь незначительные отличия по типу корпуса и расположению мест подключения кабелей.

Существуют разновидности реле давления этого типа со встроенными манометрами, что упрощает их подключение к насосной станции за счет уменьшения количества резьбовых соединений.Также выпускаются реле со специальным рычагом, позволяющим вручную размыкать контакты, если нельзя отключить помпу.

Общий вид реле давления ПМ-5 показан на рисунке. Теперь разберемся, как это устроено.

Это двухконтактное реле для переключения электрических конденсаторов, которое срабатывает при давлении воды в системе. Внутри его корпуса есть электрические контакты, которые контролируются мембраной.

Реле давления чаще всего подключается к насосной станции с помощью специального пяти переходника.Кроме реле давления к переходнику подключают патрубок от насоса, патрубок от источника водоснабжения, гидроаккумулятор и манометр.

Насос качает воду в гидроаккумулятор. По показаниям манометра можно наблюдать, как увеличивается давление воды. Реле давления автоматически контролирует включение и отключение насоса.

При подключении реле к адаптеру (присоединительный размер 1/4 «) вода давит на мембрану, которая нажимает на пружины, управляя электрическими контактами.Контакты реле включаются последовательно с электродвигателем насоса и питающим напряжением.

Кабель к реле подключается через специальные уплотнительные контакты. Рабочее напряжение — 220 В. На самом реле есть клеммы с маркировкой «L» (Line), здесь к ним и подключается электрический кабель, идущий от блока питания. Кабель от двигателя насоса подключается к клеммам, имеющим обозначение «M» (Motor). На клеммной коробке также имеются заземляющие контакты для крепления заземляющих кабелей.

При подключении реле давления воды к насосу необходимо помнить, что максимальный ток переключения его контактов составляет 10а (в отдельных моделях — 16а).

Принцип действия реле давления ПМ-5 очень прост. Если давление упало ниже уровня включения (1,4 бар или заданное значение), то в этом случае контакты замкнутся и реле включит насос, а если давление будет выше на системном уровне (2,8 бар или также предварительно настроенное значение), мембрана давит на пружины, контакты размыкаются, и насос автоматически выключается.Когда давление падает ниже указанного значения, процесс повторяется.

Таким образом, реле давления ПМ-5 используется для автоматического поддержания давления воды в системе водоснабжения в рабочем диапазоне 1,4 — 2,8 бар (заводские настройки давления) или 1 — 5 бар (ручные настройки).

На заводе эти реле настроены в соответствии с существующими стандартами и стандартами. Настройки, как правило, изменить нельзя, так как они самые оптимальные. Иногда возникает необходимость настроить реле под свои нужды, отличные от заводских параметров триггера.Добиться желаемого результата в регулировке можно, повернув две зажимные гайки в разные стороны.

Для этого снимаем крышку с реле. В корпусе две гайки — большая и маленькая. С помощью большой гайки можно выставить давление отключения насоса. Для увеличения порога необходимо крутить его по часовой стрелке и проверять давление. С помощью второй гайки можно изменять разницу давлений прессования и отключать насос как в большую, так и в меньшую сторону.

Все эти настройки необходимо производить с помощью манометра. После настройки реле нужно закрыть крышку.

Реле давления PM-5 со встроенным манометром

В ноутах реле РМ-5 отличается тем, что имеет довольно сложную регулировку порогов срабатывания. Кроме того, давление воды в водопроводе поддерживается ступенчато (реле работает только по нижнему и верхнему пределу). Если вода в колодце или колодце закончится, отключить насос не получится.При отсутствии воды реле будет включаться до тех пор, пока не сможет создать давление, которое может привести к выходу из строя насоса. Поэтому реле давления воды ПМ-5 необходимо использовать с реле протока жидкости, чтобы исключить «сухой» насос и его поломку.

Добрый день уважаемые читатели блога Сайт

В рубрике «Аксессуары» мы рассматриваем реле давления, которое управляет заданными давлениями при включении и выключении работы автоматических насосных станций, а также поверхностных или, если они используются совместно с.Через реле давления Для поставленных задач вы можете настроить автономную систему водоснабжения, полива или пожаротушения. В продаже представлены реле давления rM-5, RM-5G, RM-12 производства итальянской компании Italtecnica. Основное отличие изделия RM-5 от RM-5G состоит в том, что в последнем используется накидная гайка с компаундом 1/4. «Реле РМ-5Г удобнее монтировать.

Основные характеристики РМ-5 и РМ-12 приведены в таблице 1.

Характеристики	РМ-5.	ПМ-12
1. Диапазон рабочего давления (бар)	1-5	3–12
2. Заводские настройки давления включения и отключения (бар)	1,4-2,8	5-7
3. Минимальный перепад давления (бар)	0,6	1,5
4.Температура рабочей среды до (° C)	55	55
5. Максимальный рабочий ток (А)	16 (10)	16 (10)
6. Напряжение (В)	250	250
7. Соединительная внутренняя резьба (дюйм)	1/4	1/4

Таблица 1

Примечание: При использовании реле давления для управления насосным оборудованием максимальный ток переключения составляет 10 А.

В последнее время продукт RM-5G (25 А) с максимальным током переключения для управления насосным оборудованием составляющих 16 А.

Конструкция реле

Конструктивно реле собрано в пластиковом корпусе и закрывается крышкой. На рисунке 1 показаны основные элементы. Чтобы снять верхнюю крышку с изделия, необходимо открутить пластиковую трубку на ее конце с помощью отвертки под прорезью.

Устройство реле давления

1.Корпус — на нем расположены все элементы реле давления;

2. Присоединительный фланец, служащий для подключения автоматики к водопроводу. Присоединительный размер фланца — размер внутренней резьбы 1/4 «. Фланец имеет рабочую камеру и мембрану. Фланец и мембрана крепятся к корпусу реле четырьмя винтами;

3. Гайка регулировки перепада давления ΔP между давлением и давлением отключения. Чем сильнее сжимаем пружину (закручиваем гайку), тем больше будет эта разница;

4.Гайка регулировки реле отключения давления. При закручивании гайки давление отключения будет увеличиваться, а при отпускании — уменьшаться. Этот стержень также прикрепляет пластиковую пробку к верхней крышке;

5, 6. Клеммы для подключения электрических проводов;

7. Клеммы для подключения заземляющих проводов от источника питания и двигателя;

8. Муфты кабельные, предназначены для жесткой фиксации силового кабеля и кабеля подключения двигателя.

Схема подключения электрического реле давления

На рис.2 представлена ​​схема электрического подключения реле РМ-5, РМ-5Г, РМ-12.

Схема подключения реле давления ПМ-5, ПМ-5Г, РМ-12.

Схема подключения реле в электрическую сеть очень проста. К клеммам 5, 6 (см. Рис. 1) подключены провода. При этом не имеет значения, какая пара клемм входная (подключение ~ 220 В.), а какая выходная (подключение к двигателю). После подключения проводов необходимо убедиться в их надежном контакте с выводами реле, при необходимости нужно подтянуть контакты.

Эксплуатация, обслуживание и настройка реле

Реле давления РМ-5, РМ-5Г, РМ-12 Очень простые и надежные устройства управления автономной системой водоснабжения. При соблюдении условий эксплуатации они работают без сбоев и отказов длительное время и надежно. Однако, учитывая качество нашей воды, падение напряжения или повышенную влажность, возникли неисправности. Неправильная работа автоматики, как правило, приводит к выходу из строя помпы.

Рассмотрим самые частые случаи.

Жесткая вода. При жесткой воде или в воде с большим содержанием железа в процессе работы происходит постепенное «зарастание» прохода в рабочую камеру, либо сама камера перекрывается. Диаметр прохода небольшой 5-5,5 мм. Может возникнуть такой момент, когда реле не включается или наоборот не выключается. Для устранения этого дефекта необходимо очистить проход или саму камеру, выполнив следующие действия:

1. Отключите изделие от источника питания.
2. Сбросьте избыточное давление, открыв кран водораздела.
3. Если автоматика RM-5G, то ключом клаксона На 17 откручиваем накидную гайку и снимаем реле. Если автомат РМ-5, то необходимо снять крышку с реле давления, открутив заглушку с помощью шлицевой отвертки, фиксируя крышку, отсоединить кабели от клемм 5, 6 и заземления (рис. 1), ослабив кабель муфты, отсоединяем тросы от изделия с помощью ключа На 17 откручиваем и снимаем реле.
4. С помощью спички или другого дурацкого предмета очистить подсчет очков. Внимательно читать необходимо по двум причинам: первая — из рабочей камеры может пролиться вода, а вторая — не повредить резиновую мембрану. Для очистки рабочей камеры нужно открутить четыре винта, которыми фланец крепится к корпусу реле. Снимите фланец и мембрану (чтобы не потерять при разборке специальную «груду» — круглую металлическую пластину с двумя ушками), промойте и очистите фланец и мембрану.
5. Сборка производится в обратной последовательности. Если автомат ПМ-5, то перед установкой необходимо заклеить резьбу дымовой лентой или специальным герметиком.

Повышенная влажность. Очень часто в яму ставят станцию ​​или автоматику. Отсутствие нормальной вентиляции приводит к повышенной влажности, а влага — к окислению и сгоранию контактов в реле давления. В этом случае автоматика начинает работать нестабильно, включается с задержкой или включается, когда легко простукивать по корпусу.Если при снятии крышки на поверхности изделия присутствует влага, а на металлических деталях остаются следы белой пластины, то велика вероятность, что контакты подгорели. Для устранения таких дефектов необходимо обратиться в ближайший сервисный центр или вызвать мастера по установке станции или автоматики.

Вместо реле давления также обеспечивает колебания напряжения в электрической сети и попадание в систему воздушного водоснабжения.

Регулировочное давление. Две регулировочные гайки и пружины предназначены для регулировки давления (рис. 1). Используя гайку 4 и большую пружину, вы можете регулировать давление в системе. Чем сильнее мы сжимаем пружину, тем больше при большем давлении в системе автоматика отключается. Одна из самых частых причин безостановочной работы насоса — неправильная настройка реле давления. Перед настройкой автоматики нужно посмотреть на рабочие параметры насоса, а именно, какое максимальное давление он дает.Например: насос выдает максимальное давление 40 метров водяного столба или 4 бара (атмосферы). Теоретически максимальное давление настройки давления может составлять 4 бара, но, учитывая колебания напряжения в сети, постепенно изнашивается оборудование, максимальное давление, на которое мы можем настроить автоматику, не более 3,4-3,5 бар. С помощью гайки 3 и маленькой пружины мы устанавливаем разницу ΔP между давлением включения и выключения, давления включения и выключения. Чем сильнее сжимаем пружину, тем больше разница между включениями и выключением насоса.Минимальная разница между давлением включения и давлением отключения составляет 0,6 бар для реле PM-5 и 1,5 бар для реле PM-12 — это когда малая пружина полностью отпущена. С одной стороны, разница между давлением и давлением отключения должна быть настроена как можно меньше, чтобы уменьшить перепады давления. С другой стороны, при минимальном диапазоне, количество включений и выключений насоса увеличивается, эта проблема решается увеличением объема гидроаккумулятора. Для оптимальной работы насосного оборудования и автономной водопроводной системы необходимо выбрать золотую середину между давлением включения и выключения и объемом гидроаккумулятора.Дополнительно, как настроить и отрегулировать реле давления, вы можете посмотреть. Если есть вопросы, пишите в комментариях.
