Гильзование двигателя: Гильзовка блока цилиндров

Содержание

Гильзовка блока цилиндров в Санкт-Петербурге

Проведение гильзования в блоке цилиндров довольно сложный процесс, который включает в себя проведение множества процедур, однако не требует демонтажа двигателя, что предоставляет большие возможности при обращении за техническим осмотром в автосалон.

Что такое гильзовка цилиндров и зачем она нужна

На самом же деле, несмотря на сложность в названии процесса, гильза означает оболочку цилиндра двигателя и гильзовкой или гильзованием является сам процесс починки и отладки этой оболочки в случае появления неисправностей, её деформации и прочих негативных внешних воздействий.
Проведение рассматриваемой процедуры представляется возможным для двух различных видов оболочек:

мокрые оболочки получили своё название благодаря более пригодной для ремонта конструкции, наличию прокладок, которые исключают попадание жидкости и смешивание её с газами при работе двигателя;
сухие оболочки, монолитные и менее пригодные для ремонта, именно в случае работы с ними зачастую появляется необходимость полной замены.

Оба вышеописанных вида подвергаются ремонту, однако подразумевают проведение первичного осмотра для определения нескольких факторов, среди которых:

индивидуальные особенности гильзы, её конусности и эллипсности, а также замер толщины стенки;

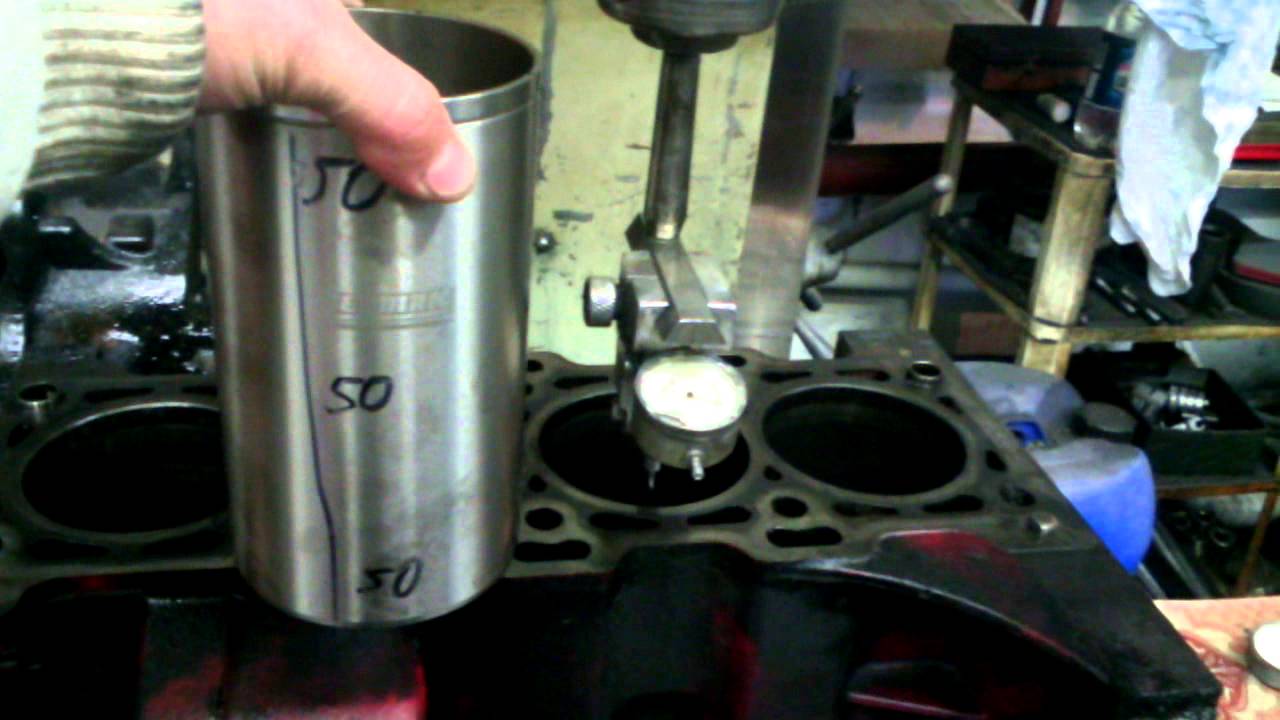

измерение поверхности гильзы с восьмым или десятым классом точности;
выбор сменной оболочки по представленному заранее списку в соответствии с измеренными показателями.

Разумеется, гильзование двигателя производится с учётом всех необходимых требований и подходящих к классу механизма материалов, для этого проводится ряд соответствующих работ.

Ход работы при гильзовании

Стоит отметить, что при обращении за ремонтом гильз следует учитывать то, что нет необходимости в полной их замене, достаточно лишь устранить неисправности, возникшие в конкретных областях.

Сама технология ремонта и ход замены оболочек производится в соответствии с их типом.

Она включает в себя несколько этапов, среди которых можно отметить обработку оболочки цилиндра и приведение её к надлежащему размеру, устранение потёртостей и деформации, а также возможное предотвращение появление подобных неисправностей в дальнейшем.

Все упомянутые работы позволяют обновить состояние гильзы и обеспечить двигателю комфортную работу на десятки тысяч километров. Обращаясь своевременно за профессиональным техническим осмотром можно сэкономить множество времени и средств на ремонте двигателя в целом, избавляя себя от излишних неудобств.

Гильзовка блока цилиндров в Санкт-Петербурге цена недорого

Забота о блоке цилиндров

В блоке цилиндров двигателя внутреннего сгорания происходит та самая работа, которая преобразует энергию, высвободившуюся при воспламенении воздушно-топливной смеси, в возвратно-поступательное движение поршней. Потом оно передаётся, становится вращательным и заставляет двигаться автомобиль, но основная «магия» происходит в цилиндре.

Внутренняя поверхность цилиндров претерпевает внушительные нагрузки:

Температурные, от воспламенения топливной смеси
Механические, от трения о стенки поршневых колец
Химические, от масла и топлива

Они могут привести, и приводят, к износу и повреждениям поверхностей блока цилиндров, контактирующих с кольцами, маслом и топливными парáми.
Самое безобидное следствие – потеря мощности из-за попадания масла в камеру сгорания. Самое неприятное – заклинивание двигателя из-за появления задиров на стенках цилиндров. И это решается расточкой и установкой поршней необходимого ремонтного размера.

Но у всего есть ресурс, в том числе, расточки блока цилиндров. У некоторых двигателей и вовсе не предусмотрена возможность расточки.

В этом случае ситуацию исправит…

Гильзовка блока цилиндров

В Санкт-Петербурге есть сервис, предоставляющий такую услугу. Его название «Точная работа» говорит само за себя: механики точно знают, как проводятся операции по гильзовке, в каких ситуациях она необходима и какие допуски и требования предъявляются к результату.

Имеющееся в распоряжении коллектива «Точная работа» оборудование и инструмент позволяют произвести все операции по заводским стандартам. 15-летний опыт слесарей и механиков будет предоставлен вашему двигателю, чтобы вернуть его в строй и продлить срок службы.

Перед тем как заказать гильзовку блока цилиндров в СПб, необходимо учитывать особенности двигателя:

для чугунных блоков можно использовать гильзы из легированного чугуна;
для блоков из легких сплавов изготавливаются вставки из материалов на основе алюминия;

для алюминиевых блоков, для которых необходимо использовать оригинальные дорогостоящие гильзы, допускается установка чугунных втулок с тщательным подбором тепловых зазоров.

Мастера «Точной работы» учитывают эти требования и могут продлить эксплуатационный ресурс двигателя на 150 тыс. км.

Как заказать в Петербурге

Для начала необходимо определиться с приемлемой стоимостью. Под этот параметр цены подходят услуги сервиса «Точная работа», с полным прайсом вы можете ознакомиться на сайте и там же заказать обратный звонок, если у вас остались вопросы по этому виду работ, менеджер перезвонит вам.

Визит в сервис «Точная работа» поселит в вас уверенность, что качественная и оперативная гильзовка блока цилиндров – это недорого.

Скачать прайс

Стоимость работ по гильзовке блока цилиндров

Наименование работ			цена	за ед.
Гильзовка блока (гильзы клиента)	1	ВАЗ Таврия	3500	блок
	2	Москвич 407,408,ГАЗ-52,Соболь,аналог	1400	цил.
	3	УАЗ 421	1600	цил.
	4	Иномарки-обычный блок, D цил < 85 мм	1400	цил.
	5	Иномарки-обычный блок, D цил > 85 мм	1500	цил.
	6	Иномарки-обычный блок, D цил > 100 мм	1600	цил.
	7	Иномарки-наклонные, и V-образные блоки	3000	цил.
	8	Алюминиевые блоки,без гарантии	2400	цил.
	9	Моноблок Stayer	2400	цил.
	10	Работа по-одному цилиндру	+ 50%	цил.
	11	Компрессор 1 цилиндровый	1300	блок
	12	Компрессор 2-х цилиндровый	2000	блок

Процесс гильзовки блока цилиндров

Гильзование цилиндров является универсальным ремонтным мероприятием, способным восстановить любую силовую установку. При подборе втулки для блока цилиндров выдерживаются следующие требования:

для чугунных блоков цилиндров используются гильзы из легированного чугуна;
для блоков из легких сплавов применяются вставки, изготовленные из материалов на основе алюминия;
для алюминиевых блоков, к которым подходят только дорогостоящие и дефицитные гильзы оригинального происхождения, допускается установка чугунных втулок с тщательным подбором тепловых зазоров.

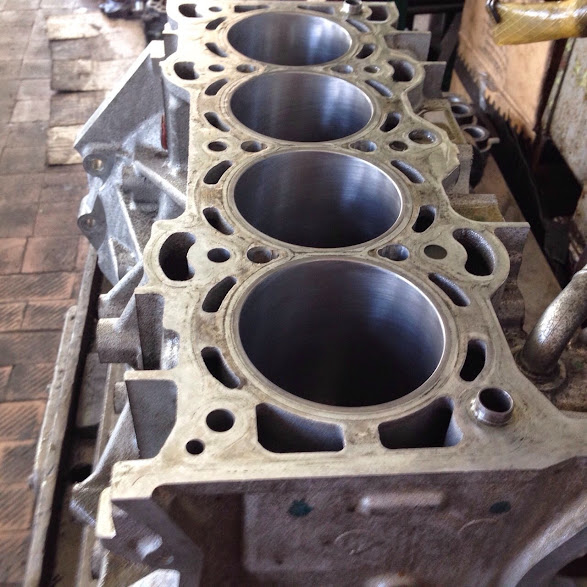

При качественной и правильной гильзовке алюминиевого блока цилиндров съемными втулками из чугуна можно обеспечить дополнительный ресурс двигателя в 130-150 тыс. км.

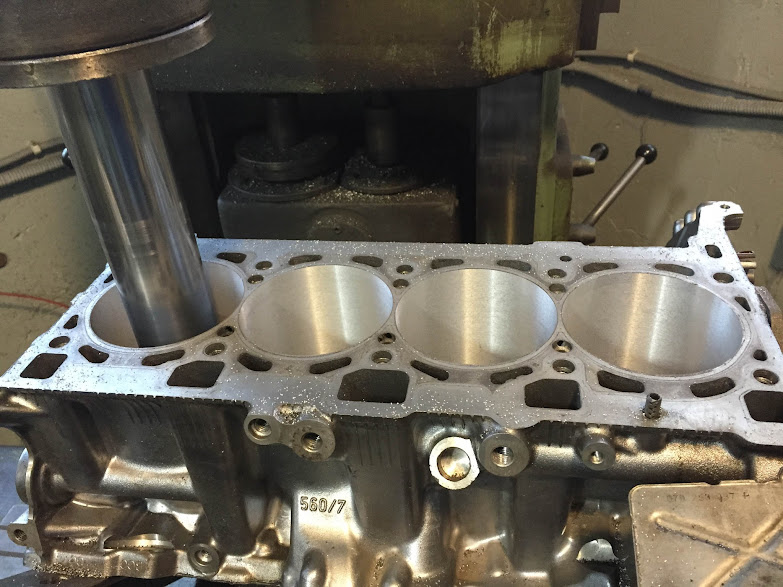

Для установки гильзы выполняется расточка цилиндров со строгим соблюдением правильной геометрии посадочных гнезд. В ситуации с возникновением эллипсообразности загильзованного цилиндра уже нельзя рассчитывать на нормальную и долговечную работу двигателя. Для получения высокой точности внутренних поверхностей выполняется их абразивная обработка при помощи хонинговальных наконечников (хонинговка).

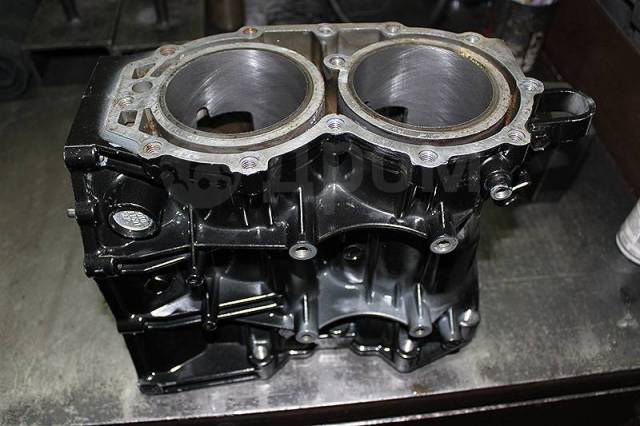

Горячее гильзование блока цилиндров подразумевает нагрев блока до температуры +140-150С с последующей установкой в термически расширенное посадочное гнездо охлажденной в жидком азоте втулки. Чтобы избавиться от образования конденсата, гильза предварительно обрабатывается специальным средством. Данный метод позволяет добиться плотной посадки втулки и оптимального натяга по всей площади ее соприкасания с поверхностями блока.

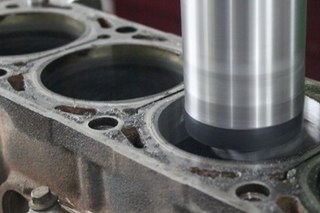

Также может применяться гильзовка блока цилиндров методом запрессовки. Эта технология не предусматривает предварительную расточку посадочных цилиндрических отверстий. Гильза устанавливается в блок на специальный герметик, после чего и происходит ее запрессовка.

Дополнительные услуги по ремонту двигателей

Гильзование двигателя что это

Гильзованный мотор: особенности гильзованных двигателей

Начнем с того, что гильзовка двигателя является решением, которое продиктовано необходимостью снизить вес силового агрегата. Еще следует отметить, что данная технология также позволяет добиться общей экономии в рамках производства ДВС. В этой статье мы поговорим о том, что значит гильзованный двигатель, а также как гильзование отражается на ресурсе и надежности мотора.

Зачем и когда моторы начали гильзовать

Итак, гильзованный мотор появился для того, чтобы добиться снижения веса двигателя. Если просто, снизить вес стало возможным благодаря тому, что при изготовлении блока цилиндров начал использоваться алюминий, а не чугун.

Дело в том, что чугун даже с учетом его прочности и дешевизны в три раза тяжелее алюминия, также отличается склонностью к образованию коррозии, имеет меньшую теплопроводность. В результате чугунные блоки требуют лучшего охлаждения, в систему необходимо заливать большее количество антифриза и т.д.

Первые попытки по внедрению алюминиевых блоков были проведены еще в 1930-е годы на некоторых спортивных авто. Такие «облегченные» двигатели представляли собой алюминиевый блок, в который вставлялись мокрые чугунные гильзы. Понятие «мокрые» означает, что между гильзой и телом блока находится ОЖ из системы охлаждения.

Далее к середине 50-х аналогичная конструкция стала использоваться не только в автоспорте, но и на конвейере. Однако в те годы полностью вытеснить чугун не удалось по причине технологической сложности процедуры гильзования, а также с учетом сниженной жесткости блока, высоких нагрузок на гильзы, быстрому прогару прокладки БЦ даже при незначительных перегревах.

К началу 1970-х стала активно использоваться практика установки в блок из алюминия «сухой» гильзы. Такая гильза вставлена в блок, при этом каналы для антифриза в данной области отсутствуют. При этом запрессовка разогретой чугунной гильзы в более мягкий алюминий является сложным процессом.

Еще алюминий и чугун имеют разный коэффициент температурного расширения, в результате чего возможно появление зазора между блоком и самой гильзой после выхода ДВС на рабочие температуры. Однако плюсом стала жесткость такого цилиндра. При этом показатель жесткости был не лучше, чем у чугуна, зато достигалось существенное снижение веса блока.

Дальнейшее развитие технологий привело к тому, что вместо запрессовки гильз блок цилиндров стал отливаться вокруг них. Визуально чугунная гильза стала напоминать вставку, которая вплавлена в алюминий.

Прочность была повышена, однако такие гильзы нельзя выпрессовать из блока для замены, подбора ремонтного размера и т.д. Другими словами, официально гильзованный по данной технологии блок стал непригодным для ремонта, то есть началась эра одноразовых моторов. Затем многие производители и вовсе отказались от чугунных гильз в алюминиевом блоке цилиндров.

Неремонтопригодный блок цилиндров: что нужно знать

Разобравшись с тем, что значит гильзованный двигатель и зачем нужна установка гильз, давайте рассмотрим дальнейшее развитие технологий производства алюминиевых блоков. Вполне очевидно, что решение отказаться от чугуна и установки гильз позволяет упростить и удешевить процесс, исключить сложную запрессовку гильзы, отливку блока вокруг «стакана» и т.д.

Параллельно цельный блок из алюминия означает, что больше нет необходимости принимать в расчет температурные характеристики двух разных металлов (чугун и алюминий), позволяя добиться лучшего охлаждения цилиндров.

Единственное, алюминий как был, так и остался мягким. Это значит, что стальные поршневые кольца на поршне быстро приведут такой цилиндр в негодность. Получается, зеркало алюминиевого цилиндра нужно сделать более прочным. Для решения задачи автопроизводители разработали схемы обработки поверхностей цилиндров различными сверхпрочными покрытиями.

Так появился безгильзовый алюминиевый блок цилиндров. Первые серийные образцы можно было встретить еще в 1971 г. В основе лежал алюминиевый сплав, в который добавлялся кремний (около 17%). В двух словах, зеркало цилиндра резко и сильно охлаждали, в результате происходила кристаллизация кремния в зоне охлаждения. Далее зону упрочнения также обрабатывали кислотами, чтобы удалить остатки алюминия на молекулярном уровне.

Результатом стала твердая стенка, по которой жесткие поршневые кольца могли свободно работать без риска повреждения зеркала цилиндра (так же, как и в чугунном блоке). Далее этот метод получил развитие. Также появились гильзы из алюминия, которые специально насыщали кремнием.

Технологии упрочнения зеркала цилиндра кремнием в Европе получили название Silumal и Alusil. Изготовление алюминиевых упрочненных гильз называется Locasil. Казалось бы, можно было праздновать победу над чугунном даже с учетом неремонтопригодности таких блоков, однако на практике все оказалось иначе.

Во всех случаях алюминиевые блоки склонны сильно повреждаться от механического воздействия, в результате образуются серьезные задиры. Дело в том, что под прочным кремниевым слоем, который при этом весьма тонкий, все равно остается достаточно мягкий алюминий.

Кстати, еще одним витком эволюции стала технология упрочнения стенок цилиндра путем гальванического нанесения никеля и карбида кремния под названием Nikasil. Владельцы моделей BMW и Audi хорошо знакомы с такими блоками. Компания БМВ затем пошла еще дальше, выпустив двигатель, который имел алюминиевые упрочненные гильзы, а остальные элементы были выполнены из магниевого сплава. Такой сплав позволил сделать двигатель еще более легким.

Сегодня также постоянно ведутся работы над созданием более совершенных технологий по нанесению упрочняющего покрытия. Например, лазерное легирование кремнием, технология плазменного напыления составов с железом, создание на стенках прочного покрытия из титана и т.д.

Недостатки блока цилиндров из алюминия

С учетом того, что современные технологии шагнули далеко вперед, автопризводители немедленно заявили о том, что двигатели стали не только легче, но и получили увеличенный ресурс. Теоретически так и должно было быть, однако на практике все оказалось несколько иначе.

Прежде всего, хотя кремниевое покрытие или никель тверже и прочнее чугуна, такие блоки все равно очень быстро изнашивались. Например, многие хорошо помнят ситуацию с моторами BMW M52 или M60, которые отличались сильным износом даже не к 100 тысячам пробега, а уже к 60-70 тыс.

Исследования определили, что причиной такого износа оказалась сера, которая содержалась в топливе. Если просто, сера фактически разрушала прочное покрытие на стенках цилиндров. Если к этому добавить, что блок изначально неремонтопригодный, проблема оказалась достаточно серьезной. Естественно, в БМВ от использования покрытия Nikasil сразу отказались.

Если же говорить об общем ресурсе моторов с алюминиевыми блоками цилиндров различных производителей, на деле ресурс составляет, в среднем, около 300 тыс. км. При этом на данный показатель не особенно влияет сама технология упрочнения цилиндров, а также объем двигателя, его тип и т. д.

Другими словами, форсированный двигатель V8 на дорогом Porsche выйдет из строя уже к 300 тыс. км, при этом простые чугунные блоки или алюминиевые блоки с гильзой из чугуна на моторах с рабочим объемом 1.6-1.8 литра вполне способны отходить 400-450 тыс. км.

Если же сравнивать легендарные двигатели-миллинонники из 90-х, которые при должном обслуживании и уходе могли пройти по 750-850 тыс. км. без замены поршневых колец, сегодня современные агрегаты (например, двигатель FSI) выходят из строя к 200 тыс. км, а турбированные высокофорсированные версии даже раньше.

При этом рассчитывать даже на такой скромный ресурс можно только с учетом того, что владелец придерживается рекомендованных межсервисных интервалов, использует качественное моторное масло, которое подходит по всем допускам и рекомендациям, заливает хорошее топливо и эксплуатирует двигатель в режимах умеренных нагрузок.

Рекомендуем также прочитать статью о том, что такое хонингование цилиндров двигателя. Из этой статьи вы узнаете о том, для чего на стенки наносится хон, какие преимущества такое решение имеет по сравнению с полировкой зеркала цилиндра, а также как правильно выполнить хонинговку цилиндра.

Если говорить о поломках, алюминиевый блок может немедленно выйти из строя без возможности восстановления в случае непредвиденной поломки (например, сломались поршневые кольца и т.д.). При этом замена блока цилиндров обойдется достаточно дорого (в зависимости от марки и модели стоимость замены блока на новую деталь может составлять около 25-30 % от стоимости всего подержанного авто и больше). Вполне очевидно, что небольшой ресурс ЦПГ может обернуться серьезными проблемами для владельца после покупки автомобиля с пробегом на вторичном рынке.

Ремонт алюминиевого блока цилиндров

С учетом перечисленных выше минусов и высокой стоимости замены блока, достаточно актуальным стал вопрос практической возможности ремонта. И снова на помощь автолюбителям пришли уже знакомые гильзы. Не так давно специалисты начали практиковать технологию гильзования блоков из алюминия, которые официально не пригодны для восстановления.

Процедура сложная и не самая дешевая, однако на фоне покупки нового блока или контрактного двигателя затраты все равно меньше.

Более того, в ряде случаев грамотно выполненная установка чугунной гильзы в алюминиевый блок позволяет значительно увеличить ресурс мотора после такого ремонта.

В качестве итога отметим, что загильзовать сегодня можно фактически любой двигатель. Главное, чтобы толщина стенок позволяла выполнить данную операцию. Получается, после дефектовки двигателя вполне можно подобрать подходящие гильзы и установить их в блок. Остается напомнить, что также необходимо тщательно подходить к выбору автосервиса, доверяя такую ответственную работу исключительно проверенным высококвалифицированным специалистам.

Расточка и гильзовка блока цилиндров

Гильзовка и расточка блока цилиндров двигателя являются операциями, которые осуществляются в рамках выполнения капитального ремонта силового агрегата. Расточка цилиндра представляет собой устранение дефектов и восстановление необходимых параметров применительно к стенкам цилиндра путем снятия слоя металла с указанных стенок. Другими словами, цилиндр растачивается до определенного ремонтного размера, после чего туда устанавливается ремонтный поршень с ремонтными поршневыми кольцами. Гильзование блока цилиндров применяется в том случае, если стенки цилиндра имеют такие дефекты, глубина которых не позволяет устранить повреждения методом расточки цилиндра в последний ремонтный размер.

Рекомендуем также прочитать статью о том, что такое хонингование цилиндров. Из этой статьи вы узнаете о том, для чего нужен хон, а также как правильно делается хонинговка.

Также блок гильзуют тогда, когда цилиндры уже были ранее расточены до максимального ремонтного размера. Отметим, что некоторые двигатели имеют блоки цилиндров, в которые изначально не предусмотрена установка поршней ремонтного размера. В этом случае блок также восстанавливают методом гильзования. Если с расточкой все ясно, то вопрос гильзовки для многих автолюбителей остается не до конца понятным. Далее мы рассмотрим, как осуществляется гильзовка блока цилиндров двигателя, возможна ли гильзовка алюминиевого блока цилиндров, а также что нужно знать в том случае, если планируется гильзовка одного цилиндра.

Гильза цилиндра: что это такое

Гильза цилиндра фактически является съемной вставкой в блок цилиндров двигателя. Если иначе, гильза выполняет функцию стенок блока цилиндра, так как именно в ней движется поршень. От объема гильзы напрямую зависит и рабочий объем цилиндра. Установка гильзы в цилиндр называется гильзованием (гильзовкой) блока цилиндров. Сам процесс монтажа такой вставки является сложным, так как требует целого ряда подготовительных работ, а также наличия специального оборудования.

На автомобильных двигателях может быть установлено два вида гильз: так называемые «сухие» и «мокрые». Первый тип является вставкой в блок цилиндров, которая не имеет контакта с охлаждающей жидкостью. Второй тип представляет собой гильзу, которая с одной стороны вступает в контакт с ОЖ. Такие гильзы дополнительно имеют прокладки-уплотнители, которые исключают возможность попадания жидкости из системы охлаждения в цилиндр, а также не допускают прорыва газов из цилиндра-гильзы с последующим их попаданием в систему охлаждения. Также добавим, что «мокрые» гильзы легче всего поддаются ремонту.

В списке основных требований к втулкам блока независимо от их типа находятся:

стойкость к коррозии;
устойчивость к механическим и температурным нагрузкам;
прочность материала изготовления;

Еще для гильз, которые устанавливаются с уплотнителем, необходимо обеспечить нужные характеристики в том месте, где блок цилиндров стыкуется со втулкой. Во время подбора также обращают внимание на форму изделия (эллипсность и конусность), на толщину стенок. Также необходимо учитывать наличие или отсутствие допуска под дополнительную расточку гильзы после установки в блок.

Как гильзуют блок цилиндров

Гильзование цилиндров является видом ремонта, который подходит для любого мотора. Как уже было сказано выше, блок цилиндров может быть гильзованным изначально, то есть с завода. Обычно такая конструкция предполагает «мокрую» гильзу и замену изношенных втулок на новые. Такой ремонт не является сложным по сравнению с другими видами гильзования, замену можно осуществить вручную, подобрав готовые ремонтные гильзы. Также не обязательно сразу менять втулки во всех цилиндрах, так как вполне можно заменить только один изношенный элемент. Достаточно проанализировать состояние всех гильз в блоке, промерив их нутромером.

В других случаях, когда речь идет о «сухой» гильзе для негильзованного блока, задача усложняется. В чугунные блоки устанавливаются втулки из легированного чугуна, для БЦ из алюминиевых сплавов используют гильзы на основе алюминия. В состав сплавов могут также входить различные дополнительные компоненты или же наноситься на стенки отдельно для того, чтобы создать определенное устойчивое покрытие на стенках цилиндров.

Рекомендуем также прочитать статью о том, как подобрать поршневые кольца. Из этой статьи вы узнаете об особенностях подбора поршневых колец во время ремонта двигателя.

Для запрессовки втулки сначала осуществляется расточка цилиндров, во время которой специалист добивается создания правильной геометрии посадочных гнезд под гильзы. Даже малейшие отклонения от нормы недопустимы, так как, например, эллипс в гнезде после установки проявится и на поверхности самой гильзы. Другими словами, возникнет эллипсность уже загильзованного цилиндра, что не позволит поршню и кольцам нормально работать.

Сам процесс так называемого горячего гильзования блока цилиндров, который предполагает установку «сухой» гильзы, осуществляется следующим образом:

блок цилиндров нагревается до температуры около 150 градусов по Цельсию;
гильза перед установкой охлаждается в жидком азоте;
затем гильзу обрабатывают специальным средством, которое не позволяет образовываться конденсату во время установки холодной втулки в горячий блок;
далее втулку вставляют в посадочное гнездо;

Такой способ гильзовки блока считается оптимальным по качеству, так как удается достичь плотной посадки и необходимого натяга в том месте, где гильза соприкасается с блоком. Втулка устанавливается легко, то есть заходит в гнездо под собственным весом или монтаж осуществляется легким постукиванием молотка.

Добавим, что в определенных ситуациях, например, когда алюминиевый блок не растачивается перед установкой втулок, гильзы монтируют при помощи запрессовки. Главным отличием при таком монтаже является то, что в посадочное гнездо предварительно наносится герметик, после чего втулка запрессовывается в блок. Так выглядит процедура гильзования цилиндров в общих чертах. Если все операции были выполнены правильно и достигнуты необходимые параметры, качественно загильзованный блок цилиндров позволит эксплуатировать двигатель минимум 100-150 тыс. км. при условии правильного обслуживания и эксплуатации ДВС.

Тонкости и нюансы во время гильзовки блока

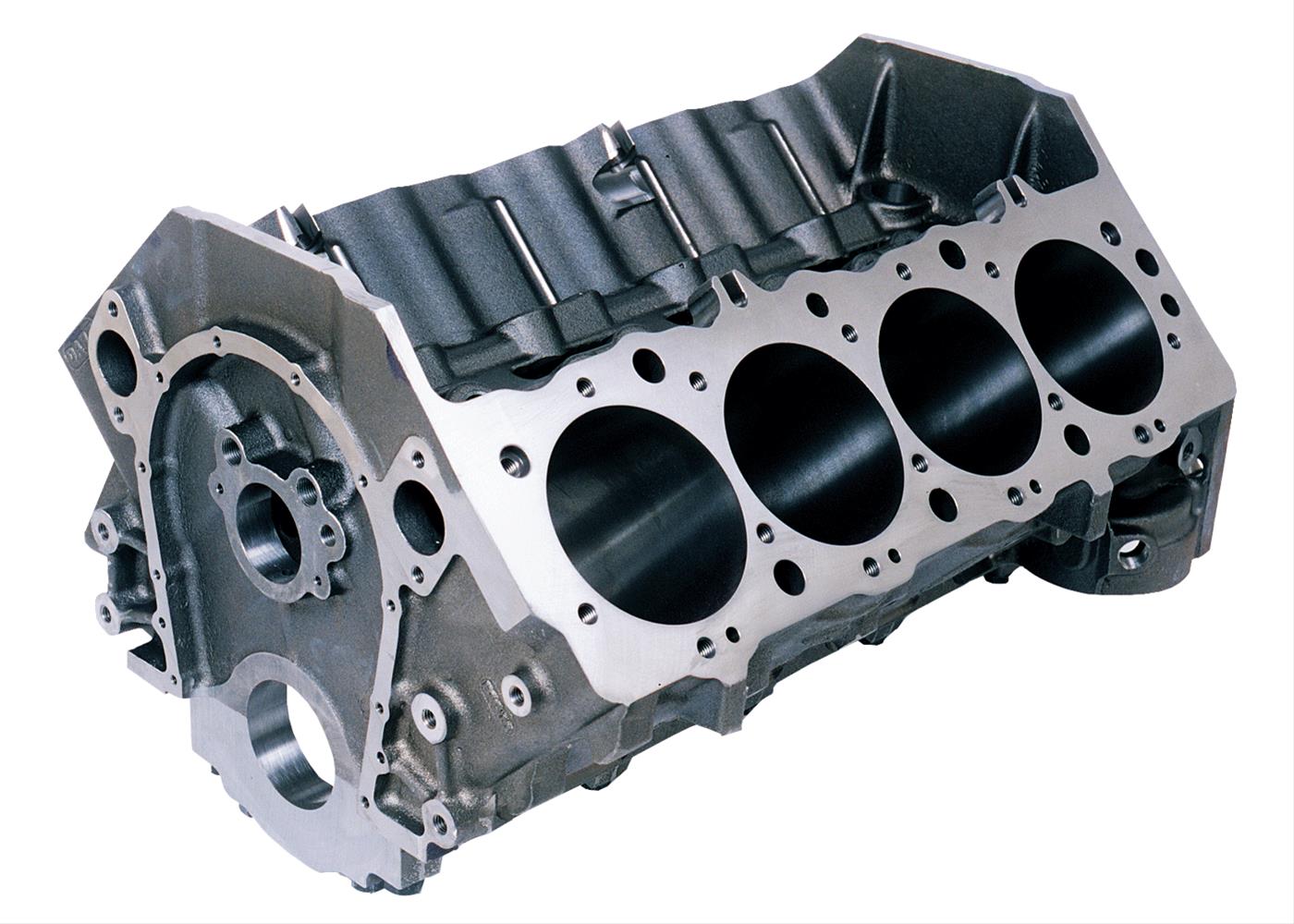

Начнем с блоков цилиндров, так как существуют чугунные и алюминиевые изделия, блоки могут быть цельными и с гильзой. Также встречаются БЦ из алюминия, которые не рассчитаны на установку поршней ремонтного размера. В цельных блоках из чугуна стенки цилиндров покрыты хоном. Редким явлением считается ДВС, когда в чугунном блоке дополнительно установлены гильзы из стали. Агрегаты с блоком из алюминия обычно имеют гильзу, намного реже встречаются цельнолитые изделия.

Нужно отметить, что современные ДВС многих производителей имеют алюминиевый блок цилиндров с сухими гильзами. В таких блоках поршень и поршневые кольца взаимодействуют с алюминиевыми стенками втулок, на которые также нанесено специальное покрытие для придания прочности и износостойкости. В зависимости от покрытия одни алюминиевые блоки допускают использование ремонтных поршней, а также возможна их гильзовка. Для решения задачи в продаже присутствуют алюминиевые гильзы.

Другой тип блоков из алюминия не предусматривает возможности поставить увеличенные поршни и кольца для ремонта, так как завод изготовитель не выпускает ремонтных деталей. При этом такие блоки также гильзуются. Если с чугунным блоком проблем не возникает, установка втулок в изделия из алюминия имеет ряд сложностей. Прежде всего, использование готовых заводских гильз для моторов, где гильзование допускается заводом, может обойтись очень дорого. Одна втулка имеет среднюю стоимость около 130-150 у.е. Если нужно отремонтировать только один цилиндр, тогда процедура имеет смысл, а вот гильзовать весь блок алюминиевыми гильзами самого завода-изготовителя ДВС получается экономически нецелесообразно.

Единственным выходом в сложившейся ситуации можно считать установку чугунных гильз в алюминиевый блок цилиндров. Данный способ успешно практикуется мастерами по ремонту двигателей на территории СНГ. Главным условием является обеспечение правильного натяга между гильзой и блоком цилиндров, а также проведение комплексных замеров перед установкой втулок. Важно правильно подобрать тепловые зазоры, обеспечить необходимый отвод тепла.

Также следует учитывать некоторые особенности, например, при установке втулок только в один или два цилиндра. Если гильзовать один цилиндр, тогда в соседнем будет нарушена геометрия. Не меньше внимания уделяется и способу установки гильзы, так как метод запрессовки не всегда подходит. В таком случае используется способ свободной посадки холодной втулки в предварительно нагретый блок, используется герметик и т.д. Напоследок отметим, что качественный ремонт алюминиевого блока с использованием втулок из чугуна позволяет двигателю пройти около 150 тыс. км.

Что собой представляет гильзовка двигателя и как её делают

Подавляющее большинство автомобилистов и простых автолюбителей однозначно сталкивались с понятием гильзовки двигателя. При этом не все до конца понимают, что это значит и как проводится подобная процедура.

Гильзовка, как и расточка, затрагивает именно блок цилиндров ДВС. Подобные операции проводятся в рамках капремонта, то есть капитального восстановления силового агрегата.

Если говорить о расточке, то это метод устранения имеющихся дефектов на стенках цилиндров. Делается это путём снятия слоя металла. Расточку делают до получения ремонтных размеров, после чего туда устанавливаются новые ремонтные поршни и кольца. Что же касается гильзовки, то она используется в ситуациях, когда стенки имеют сильные и глубокие повреждения, не позволяющие устранить их методом расточки.

Дополнительно метод гильзовки применяют в ситуациях, когда цилиндры ранее растачивали до их максимальных ремонтных размеров. Есть некоторые моторы, где заводом не предусмотрена расточка, поскольку отсутствует возможность установки поршней ремонтного размера. Потому здесь сразу применяют гильзовку или гильзование.

Понятие гильзы

Для начала автолюбителей следует познакомить с таким элементом как гильза цилиндра. По своей сути это съёмная вставка (втулка), которая устанавливается в блок цилиндров. Так можно сказать, что задачей гильзы является выполнение функций стенки блока, поскольку внутри неё будет перемещаться поршень по завершению ремонта.

Объём используемой гильзы напрямую влияет рабочий объём применяемых цилиндров. Процесс, в котором гильзу устанавливают в цилиндр, называют гильзованием либо же гильзовкой блока.

Процесс установки является достаточно сложным. Здесь нельзя просто взять гильзу, вставить её внутрь блока, и собрать всё обратно. Предварительно необходима подготовка. В ходе работ используют специальное оборудование.

Используемые при проведении капитального ремонта гильзы делят на 2 категории. Это мокрые и сухие элементы. Сухие не контактируют с жидкостью охлаждения. Мокрый тип устроен так, что одной из своих сторон контактирует с ОЖ. В них предусмотрены дополнительные уплотнительные прокладки, которые не дают возможности антифризу проникнуть в цилиндры. Параллельно они блокируют прорывы газов, образующихся в цилиндрах, в систему охлаждения.

Если говорить о ремонте, то тут преимущество на стороне мокрых гильз. Выбирая гильзы или втулки, к ним следует предъявить ряд основных требований. Они должны быть:

устойчивыми к коррозии;
стойкими в плане механических нагрузок;
устойчивыми в отношении температурных нагрузок;
изготовленными из высокопрочных материалов.

Если это гильзы, где предусмотрены дополнительные уплотнители, тогда важно учитывать также и место соприкосновения блока со втулкой. Не стоит забывать о форме и толщине стенок изделия. При необходимости специалисты учитывают отсутствие или же наличие допуска для проведения дополнительной расточки уже самой гильзы после проведения монтажных работ. То есть втулку (гильзу) могут установить в блок, а затем расточить до требуемых параметров, соответствующих размерам поршня.

Когда и для чего появилась гильзовка

Многим справедливо интересно, зачем вообще потребовалась гильзовка двигателя и когда впервые начали проводить подобные процедуры.

Изначально гильзование использовалось с целью снижения общей массы силового агрегата. Во многом огромным шагом на пути к снижению массы ДВС стало внедрение алюминия, который постепенно начал вытеснять чугун.

Хотя чугун прочный и дешёвый, он всё равно в 3 раза тяжелее, нежели алюминий. Плюс он страдает такой болезнью как коррозия, имеет меньшие показатели теплопроводности. Чтобы охлаждать такие блоки, требовалось значительно больше жидкости охлаждения.

Впервые внедрить алюминиевые блоки пытались ещё в 1930-годах, устанавливая их на спортивные машины. У облегчённых моторов появились блоки из алюминия, в которые вставляли мокрый тип гильз, изготовленных из чугуна.

Спустя примерно 20 лет алюминий начали внедрять уже в серийное автопроизводство. Чугун на тот момент полностью не ушёл с рынка, поскольку в то время было сложно проводить гильзование. Проблемой оставалась сниженная жёсткость блока, высокие нагрузки на используемые гильзы, быстрый процесс прогара прокладок блока даже когда перегрев был незначительным.

Уже в начале 70-х инженеры перешли на активное применение уже сухих чугунных гильз внутрь алюминиевого блока. Технически было сложно запрессовать нагретую гильзу из чугуна в более мягкий по своей структуре алюминий. Плюс оба металла обладают разными коэффициентами по тепловому расширению. Это приводило к образованию зазоров между гильзами и стенками блока, когда мотор выходил на свои рабочие температурные показатели. По жёсткости алюминий не превосходил чугун, но вот общую массу блока удалось заметно снизить.

Чуть позже по мере развития технологий инженеры перешли к процедуре, при которой гильзы не запрессовывали, а отливали вокруг блока. Внешне гильза из чугуна напоминала небольшую вставку, которую вплавляли в алюминий.

В итоге подняли прочность, но дальнейшая выпрессовка стала уже невозможной. То есть гильзованные по такой технологии моторы становились неремонтопригодными. Так фактически начался период одноразовых ДВС. Постепенно производители полностью отказались от гильз из чугуна, перестав их применять в алюминиевых блоках.

Актуально также узнать про ресурс двигателя, прошедшего процедуры гильзовки. То есть автолюбители интересуются касательно того, какой срок службы может быть у мотора после профессиональной гильзовки.

В действительности продолжительность службы во многом зависит от ряда факторов и правильности проведения всей процедуры, начиная с подготовки и выбора гильз, заканчивая обратной сборкой. Но можно сказать, сколько в среднем ходит гильзованный двигатель. После такого капитального ремонта эксплуатационный срок движка может составлять 100-150 тысяч километров. Это солидный период, учитывая разницу в финансовых затратах на капремонт и покупку нового, пусть даже и подержанного, двигателя.

Чтобы ДВС смог прослужить такой период, после завершения всех работ и начала эксплуатации не стоит забывать об элементарных правилах обслуживания.

Дальнейшее развитие и неремонтопригодные блоки

На достигнутом автопроизводители не остановились. Решение относительно того, что необходимо отказаться от применения чугуна и гильз оказалось правильным. Это обеспечило упрощённый и удешевлённый процесс производства. Исключили необходимость запрессовывать гильзы, отливать блоки вокруг так называемых стаканов и пр.

Вместе с тем цельный алюминиевый блок означал, что нет нужды учитывать температурные параметры разных материалов, то есть алюминия и чугуна. Это позволило добиться лучшего охлаждения.

Но проблема мягкости алюминия осталась неизменной. Поскольку на поршнях используются прочные стальные кольца, при активной эксплуатации они начнут быстро разрушать сам алюминиевый цилиндр. Появилась необходимость придать зеркалам цилиндров дополнительную прочность. Чтобы этого добиться, разработчики начали пробовать разные покрытия на основе сверхпрочных материалов.

В результате мир увидел первые безгильзовые моторы на основе алюминиевого блока. В серийное производство их запустили в 1971 году. Основой был справ из алюминия, куда добавляли 17% кремния. Если описывать коротко, зеркало рабочего цилиндра поддавали резкому и сильному охлаждения, что позволяло кристаллизовать кремний. Потом зону обрабатывали разными кислотами. Они удаляли остатки имеющегося алюминия уже на молекулярном уровне.

В итоге появилась высокопрочная твёрдая стенка внутри цилиндра, по которой вполне свободно и без рисков образовать повреждения ходили поршни со стальными кольцами. Технология показалась весьма перспективной, что привело к её дальнейшему развитию. В результате появились алюминиевые гильзы, насыщенные кремнием.

Несмотря на кажущуюся победу алюминия над чугуном, на практике всё оказалось не так радужно и перспективно. Оставалась проблема слабой устойчивости к механическим воздействиям, из-за которых появлялись задиры. Ведь несмотря на высокопрочный слой, он был тонким, а под ним находился мягкий металл алюминия.

Следующим этапом развития стала специальная технология, которая подразумевала уплотнение стенок за счёт гальванической обработки с помощью никеля и карбида кремния. Эта технология хорошо известна поклонникам автомобилей Audi и BMW. Баварцы пошли немного дальше, выпустив мотор с алюминиевыми улучшенными гильзами, выполнив при этом все остальные компоненты на основе магниевого сплава. Это существенно снизило массу ДВС.

В настоящее время инженеры активно работают над тем, чтобы сделать технологию обработки стенок цилиндров ещё более прочной, долговечной и эффективной. В результате появилось лазерное легирование, плазменное нанесение, применяется титан и пр.

Все усилия разработчиков были направлены на увеличение ресурса ДВС и уменьшение его веса. В теории всё выглядело радужно и перспективно. Но на практике проявился целый ряд недостатков у так называемых неремонтопригодных блоков цилиндров. Алюминиевые БЦ могли быстро выйти из строя и не иметь возможности восстановления при определённых поломках. Параллельно замена всего блока обходилась в солидную сумму, составляющую около 20-30% от стоимости автомобиля, а местами даже дороже.

Алюминиевые блоки не могли обеспечить солидный моторесурс, который в среднем для разных автопроизводителей составлял 300 тысяч километров. Если сравнивать с чугунными блоками, либо же с блоками из алюминия, но гильзованные чугуном, то они без особых проблем преодолевали по 400-500 тысяч километров. Существуют и легендарные миллионники.

Учитывая имеющиеся недостатки, обусловленные малым ресурсом и высокой стоимостью замены БЦ, остро встал вопрос относительно ремонта якобы неремонтопригодных блоков. И тут спасением стали гильзы. Специалисты уже не один год практикуют гильзовку алюминиевых БЦ, несмотря на то, что официально они не подлежат восстановлению.

Эта процедура оказалась не самой дешёвой и простой, но в сравнении с приобретением нового блока или полностью двигателя всё равно снижает затраты автовладельца. Если всё сделать грамотно и в соответствии с технологией, ресурс ДВС после гильзовки окажется ничуть не меньше, чем у контрактного двигателя или же у старого ДВС с новым блоком. Потому затраты на гильзование зачастую полностью себя оправдывают.

В настоящий момент гильзованию поддаётся практически любой мотор. Здесь главное наличие достаточной толщины стенок, которая позволит провести восстановление гильзами. Если с двигателем возникли проблемы, можно подобрать для него подходящие по размеру гильзы, и монтировать их внутрь блока.

Процедура гильзовки

Как утверждают специалисты, гильзовка автомобильного блока цилиндров двигателя возможна для любого ДВС. То есть такому ремонту подвергаются различные моторы.

Мастера обычно знают, какие двигатели изначально гильзованные на этапе автопроизводства, то есть гильзуются с завода, а какие позиционируются как неремонтопригодные. Поскольку мы разобрались, что ремонту подлежат все виды ДВС, наличие или отсутствие гильз с завода не играет решающей роли.

Если блок гильзовали на заводе, то чаще всего речь идёт о мокрых гильзах. Ремонт заключается в том, чтобы заменить изношенную втулку на новую. Это наиболее простой вариант гильзовки среди всех существующих. В некоторых случаях работы проводятся вручную. Для этого достаточно подобрать необходимые и подходящие ремонтные гильзы.

Также ошибочно считать, что при гильзовке замене подлежат абсолютно все втулки. Это напрямую зависит от того, какие из них износились. Заменить можно лишь те, которые уже израсходовали свой ресурс. Остальные остаются на своих местах и эксплуатируются до тех пор, пока и на них не образуются задиры и повреждения.

Если же перед вами негильзованный блок, то есть мотор с завода не предусматривает применение гильз в своей конструкции, и для него следует подобрать сухие гильзы, такая задача становится заметно сложнее.

В блоки из чугуна монтируют втулки, изготовленные на основе легированного чугуна;
Если блок выполнен из алюминиевого сплава, тогда следует использовать алюминиевые втулки.

Нельзя забывать, что сплавы для БЦ могут иметь различные добавки и дополнительные компоненты. Также на сами стенки наносятся специальные укрепляющие материалы, что обеспечивает улучшенную устойчивость к повреждениям и задирам. Потому будет лучше, если за подбор гильз возьмётся квалифицированный специалист.

Гильзование можно разделить на процесс запрессовки и горячее гильзование.

Запрессовка применяется в ситуациях, когда требуется старые гильзы заменить на новые втулки. Тут необходимо предварительно расточить цилиндры, чтобы создать идеально ровную и правильную геометрию для посадки новых гильз. Не допускается даже малейшее отклонение при расточке. Иначе поршни и их кольца не смогут нормально функционировать. После расточки запрессовывают втулки, устанавливают соответствующие поршни и двигатель собирается.

В случае с горячим гильзованием, когда монтируется сухая втулка, процесс выглядит так:

БЦ разогревают примерно до 150 градусов Цельсия;
перед установкой выбранную гильзу охлаждают, используя жидкий азот;
на втулку наносится раствор, не дающий образовываться конденсату в процессе установки холодной гильзы внутрь горячего блока;
гильза вставляется на своё подготовленное место.

Такой метод восстановления БЦ является оптимальным в плане качества, поскольку технология даёт возможность создать плотную посадку и обеспечить натяг на участках, где происходит соприкосновение втулки и блока. Сама втулка легко заходит на своё место, буквально под собственным весом. Чтобы полностью установить её в гнездо, мастеру достаточно немного постучать молотком. Никаких сверхусилий для запрессовки применять не нужно в случае с горячим гильзованием. В отличие от первого рассмотренного метода замены старой втулки на новую.

Но есть некоторые исключения, когда БЦ из алюминия предварительно не растачивают. Тогда монтаж втулки осуществляют путём запрессовки. Отличается процедура тем, что перед установкой гнездо под гильзу смазывают герметиком. А затем уже впрессовывают новый элемент.

На практике всё выглядит намного сложнее. Вот почему гильзование следует доверять исключительно высококвалифицированным специалистам с большим опытом, знаниями и соответствующими навыками. Не рекомендуется пытаться гильзовать БЦ своими руками. Без специальных инструментов и оборудования сделать это качественно практически невозможно.

Если следовать правилам, соблюдать все рекомендации и строго учитывать все технологические особенности гильзовки, минимально срок службы ДВС удастся продлить на 100 тысяч километров. Но в некоторых случаях машины с лёгкостью преодолевают отметки в 150-200 тысяч километров, правильно при этом обслуживая и эксплуатируя мотор.

Некоторые тонкости гильзования

Чтобы как-то подвести итоги, сделать некоторые уточнения и дополнения, можно разобрать всё по полочкам, рассказать некоторые нюансы и важные моменты.

БЦ бывают алюминиевыми и чугунными, а также делятся на цельные и с завода гильзованные;
Существуют блоки, выполненные из алюминия, но не рассчитанные на использование ремонтных поршней;
Если это цельный БЦ на основе чугуна, его стенки обязательно покрываются коном;
Крайне редко встречаются моторы, в которых внутри чугунного блока дополнительно применяются стальные гильзы;
ДВС с алюминиевыми блоками в большинстве своём имеют гильзы. Крайне редко встречаются цельнолитые варианты;
Многие современные силовые агрегаты оснащаются алюминиевыми БЦ, дополненными сухим типом гильз. Тут на стенки блока наносят специальные твёрдые покрытия, с которыми в процессе работе ДВС контактирует поршень;
В зависимости от того, какое применяется покрытие, в БЦ можно применять ремонтные поршни и проводить гильзовку. Для этого в продаже доступны втулки из алюминия;
Есть и такие алюминиевые блоки, где установка увеличенных поршней с кольцами считается невозможной, поскольку производитель не выпускает ремкомплекты. Но и такие блоки можно гильзовать;
Проблем с гильзованием чугунных блоков куда меньше, чем с установкой втулок в БЦ из алюминия. Это обусловлено высокой стоимостью заводских втулок, поскольку за одну гильзу могут потребовать около 150 долларов. В такой ситуации финансово оправдан лишь ремонт одного цилиндра;
Альтернативой считается применение втулок из чугуна для алюминиевых БЦ. Этот метод ремонта активно применяется в странах СНГ;
Когда гильзуется один цилиндр, в соседнем нарушается геометрия;
При правильно проведённых работах, чугунная втулка в алюминиевом блоке способна продлить срок службы ДВС на 150 тысяч километров.

В наше время и в нынешних условиях получить качественно гильзованный двигатель не так уж сложно. Существует большое количество мастеров и автосервисов, предлагающих подобные услуги.

Фактически гильзовку можно считать один из наиболее эффективных методов против своего рода заговора автопроизводителей. Они отказались от производства долговечных ДВС, поскольку поняли преимущества изготовления менее устойчивых к износу моторов. Так потребители чаще приобретают новые машины.

Чтобы как-то продлить срок службы своему двигателю, при износе БЦ активно применяется метод гильзования. Это реальный способ увеличить жизнь двигателю, а также ещё несколько лет эксплуатировать свой автомобиль.

Зачем нужна гильзовка блока цилиндров

Статья о гильзовке блока цилиндров мотора автомобиля — для чего нужна гильзовка, ее виды и проведение работы. В конце статьи — видео про гильзовку.Содержание статьи:Гильзовка цилиндрового блока – это с технологической точки зрения достаточно непростой процесс, в ходе которого в цилиндровый блок устанавливаются гильзы (внутренние оболочки). Данные манипуляции могут производиться как на этапе сборки нового двигателя, так и в процессе выполнения ремонтных работ.

Рассмотрим оба случая подробней.Гильза цилиндрового блока – это цилиндр из металла, представляющий собой внутреннюю оболочку (вставку) блока цилиндра. Различают два типа гильз, применяемых в автомобильных двигателях:

«сухие» гильзы – те, которые монтируются в блок цилиндров непосредственно на этапе изготовления нового мотора, и каналы для подачи хладагента в области расположения этой гильзы не предусмотрены;
«мокрые» гильзы – те, которые со своей внешней стороны соприкасаются с хладагентом, который циркулирует между гильзой и телом блока.

Соответственно, гильзовка – это процесс установки гильз в цилиндры двигателя.

Гильзовка цилиндрового блока может производиться в следующих случаях:

на этапе производства двигателя;
на этапе ремонта двигателя.

Основной причиной, по которой инженеры-конструкторы пришли к решению гильзовать двигатель, была настоятельная потребность снизить его вес. Это стало возможным в тот момент, когда для производства блока цилиндров стали применять не чугун, а алюминий.

Чугун для производства двигателя хорош своей недорогой себестоимостью и высокой прочностью, но его «минусы» слишком существенны:

он втрое тяжелей, чем алюминий;
чугун подвержен коррозийным процессам;
низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.

Впервые алюминиевые гильзованные двигатели появились в тридцатых годах прошлого века. Устанавливались такие двигатели в основном на спортивные модели машин. В них в алюминиевый цилиндровый блок вставлялись чугунные гильзы «мокрого» типа.

К пятидесятым годам это конструктивное решение стало широко применяться для многих моделей. Но на тот период оставались нерешёнными такие проблемы, как быстрое прогорание прокладок и пониженная жёсткость блока в сочетании с высокой степенью нагрузки на гильзы, поэтому полностью уйти от применения чугуна конструкторам не удавалось.

В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие».

Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.

Далее технология производства снова изменилась — от запрессовки гильз отказались, заменив её обратной операции: отливки блока вокруг самих гильз. Это открыло эпоху «одноразовых» моторов: согласно технической документации, извлечь вмонтированные таким образом гильзы для замены не представляется возможным, то есть, цилиндровый блок таких моделей официально считается непригодным для проведения ремонтных работ.

В ходе работы двигателя стенки цилиндров получают большую нагрузку от постоянно трущихся поршней. Даже такая прочная сталь, которая идёт на изготовление цилиндров, неизбежно истирается от такого обращения.

Характер нагрузки на стенки таков, что со временем цилиндры из круглых становятся овальными. Как следствие – поршневые кольца прилегают уже неплотно, формирующиеся отработавшие газы и частично горючая смесь поступают в картер. Следствие – высокое потребление масла, общее понижение мощности мотора.

Ещё один признак этой проблемы двигателя – выхлопной дым сизого цвета, указывающий на наличие в выхлопе тех веществ, которых там не должно быть.

«Лечится» овализация цилиндров их расточкой, в ходе которой цилиндры возвращают к их изначальной геометрии, стачивая изнутри «лишнее» с помощью специализированных станков. В расточенный цилиндр устанавливается поршень увеличенного диаметра, и технология работы таким образом восстанавливается.Иногда расточка применяется не для ремонта, а для того, чтобы повысить мощность мотора. В этом случае действия производятся аналогичные, с той разницей, что изначально обрабатываемые цилиндры имеют нужное круглое сечение, задача – просто увеличить их внутренний радиус.

Большие по диаметру цилиндры могут засасывать больше воздушно-топливного состава, соответственно, это даст большее давление на поршень и большую мощность.Зачастую возникает ситуация, при которой расточить цилиндры двигателя не представляется возможным. Это может случиться, если толщина цилиндра слишком мала или цилиндр имеет глубокие каверны, которые также исключают расточку без риска повреждения целостности узла.В этом случае изначальную форму цилиндру можно вернуть, поместив в него гильзу круглого сечения. Конечно, такая гильзовка не позволит увеличить мощность агрегата, но она может стать решением в случае проведения ремонтных работ.

Вставленная таким образом в цилиндр гильза будет принимать на себя удар поршня. Со временем она также придёт в негодность, и её можно будет, в свою очередь, заменить. Правда, здесь следует отметить, что к этому моменту по статистике уже будет требоваться замена не только гильзы, но и самого поршня и колец.

Гильза цилиндра, как и любая другая деталь, изнашивается и может приходить в негодность. В этом случае проводимый ремонт требует серьёзных навыков и знаний. Ремонт может быть:

плановый;
преждевременный.

Необходимость гильзовки может быть вызвана следующими обстоятельствами:

длительная эксплуатация мотора на некачественном топливе;
несвоевременное прохождение технического осмотра;
плохо проведённый ремонт, повлекший за собой выход поршневого пальца.

Все описанные ситуации приводят к тому, что на стенках цилиндров образуются каверны, ссадины и неровности. Когда цилиндр поражён в малой степени, возможна его расточка. В случае, когда каверны слишком глубокие, расточка уже не подойдёт, и нужно применять гильзовку. В этом случае в цилиндры могут быть установлены ремонтные гильзы.

Технологический процесс гильзовки цилиндрового блока в процессе ремонта двигателя зависит от конструктивных особенностей агрегата.

Как правило, для гильзовки чугунного агрегата используются гильзы из чугуна. В случае алюминиевого блока также возможна гильзовка, но здесь применяют либо чугунные гильзы из тонкостенного чугуна либо гильзы из сплава чугуна и ряда особых присадок.

Если блок содержит «мокрые» гильзы, процесс ремонта выглядит понятно: старую гильзу вытягивают из цилиндра и на её место вставляют новую.

Как правило, производитель мотора предусматривает сменные гильзы для своего агрегата. Некоторые производители заявляют, что в ходе проведения ремонта менять следует не все гильзы блока, а только те, которые пришли в негодность или установлены в цилиндрах с диагностированными изъянами.

Другие утверждают, что менять можно только те гильзы, которые признаны негодными. Решение о замене определяется по результатам измерений нутрометра.

В случае блока с «сухими» гильзами замена может быть проведена двумя способами:

холодным способом;
с применением термической обработки.

Метод горячей гильзовки считается наиболее качественным. В ходе такой замены втулку обрабатывают антиконденсатным составом, блок нагревают, после чего в гнездо цилиндра помещают гильзу, предварительно охлаждённую в жидком азоте.Работы по замене гильзы отличаются высокой сложностью ещё и по причине требуемой высокой точности: для качественной диагностики поверхность гильзы замеряется с десятой степенью точности.

От того, как точно будут произведены измерения, зависит правильный подбор гильзы на замену.

Видео о гильзовке:

Гильзованный мотор: особенности гильзованных двигателей

Зачем и когда моторы начали гильзовать

Неремонтопригодный блок цилиндров: что нужно знать

Недостатки блока цилиндров из алюминия

Ремонт алюминиевого блока цилиндров

Процедура сложная и не самая дешевая, однако на фоне покупки нового блока или контрактного двигателя затраты все равно меньше. Более того, в ряде случаев грамотно выполненная установка чугунной гильзы в алюминиевый блок позволяет значительно увеличить ресурс мотора после такого ремонта.

Рекомендуем также прочитать статью о том, что такое гильзовка блока цилиндров и как выполняется гильзование блока. Из этой статьи вы узнаете об особенностях данной процедуры, а также различных тонкостях и нюансах во время установки гильзы в блок.

Гильзовка блока цилиндров — Продеталь.рф на DRIVE2

ГИЛЬЗОВКА БЛОКА

Гильзовка блока цилиндров — Ремонт гильзы цилиндра называют «гильзованиеМ». Ремонт гильзы цилиндра производится либо по рекомендации производителя в определенные сроки (пробег), либо в случае износа цилиндров. Здесь учитываются и марка блока и модель двигателя, и, соответственно, износ цилиндра.

Техническая операция выполняется на специализированном оборудовании, которое вряд ли у вас завалялось в гараже. Услуга редкая даже в крупных города. Найти адекватного специалиста крайне сложно, а так же получить стабильно приемлемый результат по скорости работ и качеству оказанных услуг.

Гильзы над местом будущей установкиГильза в переводе с немецкого языка – оболочка. В нашем случае гильза блока цилиндров – это съёмная металлическая труба в блоке цилиндров. В ней перемещается поршень двигателя. Кстати она же определяет рабочий объём цилиндра двигателя.

В современном автомобиле применяется два типа гильз:«мокрые» гильзы – наиболее ремонтопригодные гильзы. Гильзы конструктивно взаимодействуют внешней стороной с охлаждающей жидкостью двигателя. Комплектуются уплотнительными прокладками, исключающими попадание жидкости или наоборот газов в охлаждающую жидкость.

«сухие» гильзы – этот тип гильз вмонтирован непосредственно в сам блок цилиндров при изготовлении

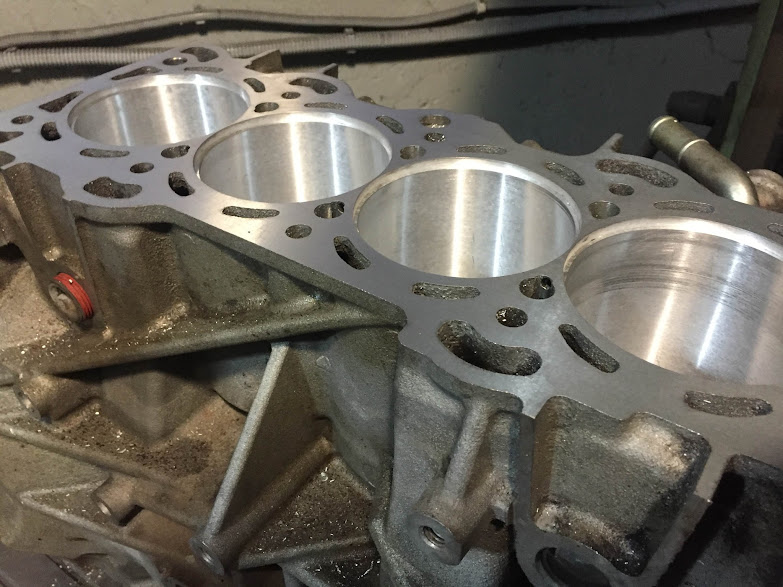

Установленные в блок гильзыТипичными требованиями, которые предъявляются к эксплуатационным свойствам гильз цилиндров, являются: актикоррозийная устойчивость, высокая износостойкость металла, прочность. Надёжность уплотнений ремонтных гильз при гильзовании блока цилиндров должна обеспечиваться высокая надёжность уплотнений в месте стыка гильзы и блока.

К ремонтным гильзам предъявляются определенные требования, о которых должны знать не только специалисты, но и мы, автолюбители. Особенно, если приобретаем их самостоятельно.

Форма гильзы – её эллипсность и конусность не должны превышать 0,02 мм. а разность толщины стенки 0,01 мм.Поверхность гильзы должна быть выполнена в соответствии 8-10 классу точности.Выбор ремонтной гильзы блока производится по соответствующему каталогу. При выборе необходимо учитывать припуск для проведения последующей расточки.

КАК ПРОИСХОДИТ РЕМОНТ ГИЛЬЗ ЦИЛИНДРОВ

Расточка блока

Технология ремонта гильз цилиндра отличается в зависимости от типа гильз. «Мокрые» гильзы более просты для ремонтных операций. Их замена производится вручную.Начнем с того, что уточним – ремонт гильз цилиндров не обязательно должен проводиться с заменой всех гильз. Для этого существует диагностика гильз цилиндров при помощи нутромера, после которой и принимается решение о замене гильз.

С «сухими» гильзами процесс замены более сложен, и требует применения оборудования и участия специалистов.

Технология гильзования цилиндров блока, практически подходит для ремонта любого двигателя. Блоки цилиндров из чугуна гильзуются чугунными втулками, изготовленными из легированного чугуна. Для алюминиевых блоков применяются гильзы из сплава алюминия с содержанием присадок для разных видов покрытия поверхности цилиндров.

ТЕХНОЛОГИЯ ГИЛЬЗОВКИ БЛОКА ЦИЛИНДРОВ

В первую очередь производится расточка цилиндров. Процедура важная, так как здесь должна быть соблюдена правильная геометрия гнёзд под гильзы. Эллипс гнезда впоследствии передастся гильзе, что повлечет за собой неправильную работу поршня и… остальные вытекающие последствии.

После расточки под необходимый ремонтный размер, производится хонинговка гнёзд для точности поверхности. И, переходим к непосредственно процедуре гильзования блока цилиндров.

Гильзовка «сухих» гильз

Метод горячего гильзования имеет в основе своей учёт разницы температур блока и втулки. Блок нагревают до температуры 1500, затем в гнездо вставляется охлаждённая в жидком азоте гильза.

Предварительно гильза обрабатывается спецсоставом для того, чтобы избавить её от водяного конденсата при монтаже. Метод горячего гильзования считается наиболее качественным, т.к достигается наиболее оптимальный натяг в соединении материалов.

В случаях, когда цилиндры выполнены из галникала, они не поддаются предварительной расточке. Тогда гильзование алюминиевых втулок производится методом запрессовки.

Этапы запресовки:

1. Нагрев блока2. Охлаждение втулки в азоте3. Нанесение в отверстие гнезда герметика4. Установка гильзы в блок.

Таким вот образом производится один из видов капитального ремонта двигателя – гильзование цилиндров блока. При грамотном выполнении этой операции, и при соблюдении всех рекомендуемых параметров, отремонтированный двигатель проходит еще не одну сотню километров.

P.S. Если конечно вы следите за маслом, вовремя меняете расходники, не гоняете не перестовая ну и конечно пользуетесь только качественными комплектующими и маслом! Подобрать только качественные запчасти вы всегда можете в нашей сети! Мы не продаем то в чем не уверены!

Гильзование блока цилиндра: 3 типа детали и 2 основных метода

Часто производитель авто предусматривает расточку блока цилиндров под больший размер поршня в ремонтных целях. Но не всегда такой ремонт возможен. К категории исключений стоит отнести трещины, задиры и глубокие царапины в цилиндре после разрушения поршня, а также его избыточный износ, отсутствие комплекта, необходимого для ремонта или их высокая стоимость. В случае с определёнными двигателями такой ремонт вовсе не предусмотрен. Гильзовка блока цилиндров является альтернативным вариантом ремонта в упомянутых ситуациях.

Что такое гильза блока цилиндров двигателя

Гильза представлена в виде съёмной вставки в блок цилиндров двигателя. Иными словами – это своеобразные стенки блока цилиндра, поскольку поршень движется именно в ней. Рабочий объём цилиндра напрямую зависит от объёма гильзы. Гильзование блока цилиндра – это установка гильзы в цилиндр. Такие ремонтные работы можно смело отнести к категории сложных. В данном случае успех зависит не только от подготовительных работ, но также от наличия специального оборудования.

Независимо от типа втулок блока они должны соответствовать следующим требованиям:

материал, из которого они изготовлены, должен быть прочным;
стойкость к температурным и механическим нагрузкам;
стойкость к коррозионным процессам.

Если гильзы устанавливаются с уплотнителем, то в месте стыковки втулки с блоком цилиндров необходимо обеспечить требуемые параметры. При выборе гильз обращайте внимание на такие факторы, как толщина стенок, а также конусность и эллипсность изделий. Некоторые гильзы не предусматривают наличие допуска под дополнительную расточку после установки в блок – данный нюанс также необходимо брать во внимание.

Дополнительно рекомендуем прочитать подробную статью нашего специалиста, в которой рассказывается о том, что такое опрессовка ГБЦ.

Также советуем внимательно изучить статью нашего эксперта, посвящённую тому, как снять головку блока цилиндров.

Разновидности гильз

Классификация гильз предполагает их распределение на мокрые, сухие и с воздушным охлаждением.

В случае с мокрыми гильзами наблюдается соприкосновение её поверхности с охлаждающей жидкостью, которая находится в полости двигателя с водяным охлаждением. Отвод тепла при использовании такой гильзы намного лучше, но недостатком является меньшая жёсткость картера двигателя. Ключевое достоинство представлено высоким уровнем ремонтопригодности, поэтому такие гильзы наиболее распространены на двигателях для тракторов и грузовиков. Перед установкой нет необходимости что-либо дорабатывать, а изношенные гильзы сразу заменяются и чаще всего ремонту не подвергают. При осуществлении замены мокрых гильз двигатель даже не снимают с шасси.

Сухие гильзы с охлаждающей жидкостью не соприкасаются. Использование износостойких материалов при их изготовлении позволяет создать оптимальные условия для работы группы цилиндров и поршней. В случае с сухими ремонтными гильзами допускается шлифовка наружной поверхности, чтобы добиться оптимальной плотности прилегания. Фиксация возможна при монтаже нижним, верхним буртом или без упора. Жёсткость блока картера с сухими гильзами более высокая, если сравнивать с мокрыми.

Гильзы, устанавливаемые в двигателях с воздушным охлаждением, представлены отдельно отлитыми цилиндрами с воздушными рёбрами, расположение которых является перпендикулярным относительно оси цилиндра. Фиксация осуществляется с помощью короткий шпилёк через опорный фланец на верхней части картера. Также используются несущие, то есть анкерные шпильки.

Такие гильзы могут быть би- или монометаллическими. Для их изготовления используется несколько сплавов или один металл. При изготовлении биметаллических элементов наиболее востребованными вариантами являются цилиндры из стали или чугуна с рёбрами из алюминия, которые могут быть навиты или залиты. Для изготовления цилиндров из одного металла часто используется чугун. Лёгкие сплавы и сталь имеют меньшее распространение. Двигатели с воздушным охлаждением устанавливаются преимущественно на тяжёлую строительную технику. В качестве примера стоит привести производителя немецких двигателей индустриальной направленности – компанию DEUTZ.

Технология гильзовки

Гильзование блока цилиндра можно провести на любом моторе. Возможна изначальная заводская гильзовка блока цилиндров, при которой стоит использовать мокрую гильзу, а изношенные втулки заменяются на новые. Такой вид ремонта нельзя назвать сложным, поскольку доступна ручная замена путем подбора готовых гильз. В одновременной замене втулок сразу во всех цилиндрах чаще всего нет никакой необходимости, а чтобы в этом убедиться, необходимо воспользоваться нутромером. Данный инструмент позволит провести диагностику каждой гильзы в блоке и заменить только изношенные.

При выборе технологии ремонта стоит ориентироваться на вид гильз, а выбирать придётся между горячим гильзованием и запрессовкой. Помните, что чугунные гильзы подходят для блоков из того же материала, а гильзовка алюминиевого блока цилиндров осуществляется только путем установки гильзы из сплавов этого металла.

Предварительные работы выглядят следующим образом:

Необходимо провести расточку цилиндра, если речь не идёт о цилиндре из галникала. На данном этапе очень важно выдержать необходимую форму паза.
Хонингование пазов является следующим шагом, по завершению которого можно приступать непосредственно к гильзованию.

Метод горячего гильзования

Горячее гильзование блока цилиндра подходит для работы с сухими гильзами и предполагает реализацию следующих этапов:

Нагревание блока цилиндров до 150 градусов.
Охлаждение гильзы с помощью жидкого азота и её дальнейшая обработка специальным средством, благодаря которому установка холодной втулки в горячий блок не вызовет образование конденсата.
Установка втулки в посадочное гнездо.

В плане качества такой метод считается наиболее подходящим, поскольку посадка получается плотной, а в зоне соприкосновения гильзы с блоком достигается необходимое натяжение. Под тяжестью собственного веса втулка без труда попадает в гнездо, в крайних случаях необходимо легко постучать молотком.

Запрессовка актуальна в тех ситуациях, когда перед установкой втулок алюминиевый блок не растачивался. Ключевое отличие заключается в предварительном нанесении герметика в посадочное гнездо, далее втулка подвергается запрессовке в блок.

Мастера категорически против установки сухих гильз таким методом, поскольку допустимое значение натяга не должно превышать 0,05 мм. Процесс запрессовки с высокой долей вероятности может исказить форму гильзы, поэтому её толщина часто достигает 4 мм. Данный метод также может спровоцировать искажение гильзы непосредственно во время работы двигателя, поскольку внутри может присутствовать остаточное напряжение.

Подводя итоги, стоит отметить, что эксплуатация двигателя при качественно загильзованном блоке цилиндров и соблюдении всех технологических этапов достигает 150 тысяч км. Дополнительным условием является правильная эксплуатация двигателя и его регулярное обслуживание.

Пожалуйста, оцените этот материал!

(5 оценок, среднее: 5,00 из 5) Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

Зачем нужна гильзовка блока цилиндров

Статья о гильзовке блока цилиндров мотора автомобиля — для чего нужна гильзовка, ее виды и проведение работы. В конце статьи — видео про гильзовку.Статья о гильзовке блока цилиндров мотора автомобиля — для чего нужна гильзовка, ее виды и проведение работы. В конце статьи — видео про гильзовку.

Содержание статьи:

Гильзовка цилиндрового блока – это с технологической точки зрения достаточно непростой процесс, в ходе которого в цилиндровый блок устанавливаются гильзы (внутренние оболочки). Данные манипуляции могут производиться как на этапе сборки нового двигателя, так и в процессе выполнения ремонтных работ. Рассмотрим оба случая подробней.

Что называют гильзой двигателя

Гильза цилиндрового блока – это цилиндр из металла, представляющий собой внутреннюю оболочку (вставку) блока цилиндра. Различают два типа гильз, применяемых в автомобильных двигателях:

«сухие» гильзы – те, которые монтируются в блок цилиндров непосредственно на этапе изготовления нового мотора, и каналы для подачи хладагента в области расположения этой гильзы не предусмотрены;
«мокрые» гильзы – те, которые со своей внешней стороны соприкасаются с хладагентом, который циркулирует между гильзой и телом блока.

Соответственно, гильзовка – это процесс установки гильз в цилиндры двигателя.

Гильзовка цилиндрового блока может производиться в следующих случаях:

на этапе производства двигателя;
на этапе ремонта двигателя.

Эволюция гильзовки на этапе производства двигателя

он втрое тяжелей, чем алюминий;
чугун подвержен коррозийным процессам;
низкая теплопроводность чугуна требует большего количества охлаждающей жидкости для поддержания нормальных условий эксплуатации.

В начале семидесятых годов на смену «мокрым» гильзам пришли «сухие». Это произошло благодаря появлению новых технологий запрессовки гильз из чугуна в мягкий алюминий. Но идеального результата всё равно не получилось – различные коэффициенты расширения металлов вследствие нагрева узла до рабочих температур приводили к появлению зазора между цилиндром и гильзой. С другой стороны, вес блока был существенно снижен, и это на фоне повышения жёсткости цилиндра.

Капитальный ремонт мотора

Характер нагрузки на стенки таков, что со временем цилиндры из круглых становятся овальными. Как следствие – поршневые кольца прилегают уже неплотно, формирующиеся отработавшие газы и частично горючая смесь поступают в картер. Следствие – высокое потребление масла, общее понижение мощности мотора.

Иногда расточка применяется не для ремонта, а для того, чтобы повысить мощность мотора. В этом случае действия производятся аналогичные, с той разницей, что изначально обрабатываемые цилиндры имеют нужное круглое сечение, задача – просто увеличить их внутренний радиус. Большие по диаметру цилиндры могут засасывать больше воздушно-топливного состава, соответственно, это даст большее давление на поршень и большую мощность.

При чём здесь гильзовка

Зачастую возникает ситуация, при которой расточить цилиндры двигателя не представляется возможным. Это может случиться, если толщина цилиндра слишком мала или цилиндр имеет глубокие каверны, которые также исключают расточку без риска повреждения целостности узла.

В этом случае изначальную форму цилиндру можно вернуть, поместив в него гильзу круглого сечения. Конечно, такая гильзовка не позволит увеличить мощность агрегата, но она может стать решением в случае проведения ремонтных работ.

Вставленная таким образом в цилиндр гильза будет принимать на себя удар поршня. Со временем она также придёт в негодность, и её можно будет, в свою очередь, заменить. Правда, здесь следует отметить, что к этому моменту по статистике уже будет требоваться замена не только гильзы, но и самого поршня и колец.

Применение гильзовки в процессе ремонта двигателя

Гильза цилиндра, как и любая другая деталь, изнашивается и может приходить в негодность. В этом случае проводимый ремонт требует серьёзных навыков и знаний. Ремонт может быть:

плановый;
преждевременный.

Необходимость гильзовки может быть вызвана следующими обстоятельствами:

длительная эксплуатация мотора на некачественном топливе;
несвоевременное прохождение технического осмотра;
плохо проведённый ремонт, повлекший за собой выход поршневого пальца.

Замена «мокрых» гильз

Как правило, производитель мотора предусматривает сменные гильзы для своего агрегата. Некоторые производители заявляют, что в ходе проведения ремонта менять следует не все гильзы блока, а только те, которые пришли в негодность или установлены в цилиндрах с диагностированными изъянами.

Замена «сухих» гильз

В случае блока с «сухими» гильзами замена может быть проведена двумя способами:

холодным способом;
с применением термической обработки.

Работы по замене гильзы отличаются высокой сложностью ещё и по причине требуемой высокой точности: для качественной диагностики поверхность гильзы замеряется с десятой степенью точности. От того, как точно будут произведены измерения, зависит правильный подбор гильзы на замену.

Видео о гильзовке:

Гильзовка блока цилиндров, перегильзовка ГБЦ двигателя в Туле

Гильзовка цилиндров двигателя является одной из операций капитального ремонта ДВС. Если для вашей спецтехники понадобилась такая услуга – вы можете обратиться в компанию «Спецсервис», специалисты которой профессионально занимаются ремонтом и восстановлением всех узлов спецтехники и в том числе гильзовкой.

Что такое гильзовка блока цилиндров?

Гильзовкой называют процесс восстановления рабочей поверхности цилиндра, методом гильзования, то есть использования металлической вставки из специального материала — гильзы. Будучи вставленной в цилиндр, гильза заменяет собой его изношенные стенки, тем самым восстанавливает объём и работоспособность цилиндра.

Различают следующие виды гильзовки:

Мокрая гильзовка – применима для гильзованных цилиндров, в которых изначально используются металлические вставки. При этом внешняя сторона гильзы имеет контакт с охлаждающей жидкостью двигателя. Это наиболее простой случай гильзовки блока цилиндров, так как требует минимальных рабочих операций.

Сухая гильзовка – осуществляется во всех остальных случаях, когда гильза монтируется в головку блока цилиндров на горячую с предварительной расточкой или запрессовывается. Эта процедура значительно сложнее мокрой гильзовки и требует точного оборудования и соблюдения технологии.

В каких случаях необходима гильзовка?

Гильзование цилиндра – это в большинстве случаев достаточно сложная операция, поэтому она применяется тогда, когда другие способы восстановления работоспособности невозможны или малоэффективны. Например, в случае если цилиндр в ходе предыдущих ремонтных работ уже был расточен до максимального ремонтного размера. Или, когда двигатель не предусматривает установки ремонтных поршней. Для окончательного решения о гильзовке цилиндров необходимо провести специальную диагностику с помощью нутромера.

Как проводится гильзование?

В случае с мокрым гильзованием работа заключается в подборе или изготовлении гильзы, достаточно простой установкой в цилиндр и замене прокладок и уплотнителей.

Сухое гильзование осуществляется в следующей последовательности:

Подбор или изготовление гильзы;
Расточка цилиндра под размер гильзы при необходимости – здесь важно сохранить точное соответствие геометрии гнезда и гильзы;
Хонингование гнезда – абразивная обработка цилиндра, дающая минимальную шероховатость;
Установка гильзы в гнездо – методом «на горячую», то есть нагрев гнезда, охлаждение гильзы и последующая запрессовка.

Описанный метод гильзовки блока цилиндров считается наиболее эффективным, так как обеспечивает качественную и надёжную установку гильзы.

Обращайтесь в компанию «Спецсервис» для быстрой и профессиональной гильзовки цилиндров. После ремонта вы получите данную деталь, по состоянию сравнимую с новой, при этом стоимость ремонта будет значительно меньше, чем покупка новой запчасти.

как и зачем проводится, требования к мотору, гильзовка двигателя

Расточка блока цилиндров – задача, с которой могут столкнуться владельцы автомобилей, как при желании увеличить мощность двигателя, так и при восстановлении мотора. Сам по себе процесс расточки блока цилиндров довольно простой, и он представляет собой физическую сточку стенок цилиндров двигателя с целью увеличения их объема и восстановления идеальной формы. Несмотря на то, что звучит это достаточно просто, на деле расточка двигателя – это крайне сложный процесс, имеющий массу нюансов. На них мы и обратим внимание в рамках данной статьи, подробно рассмотрев вопрос.

Оглавление:
1. Зачем нужно растачивать блок цилиндров
2. Все ли моторы подаются расточке
3. Как выполняется расточка блока цилиндров
4. Что такое гильзовка блока цилиндров

Зачем нужно растачивать блок цилиндров

В настоящее время расточка блока цилиндров делается чаще из желания увеличить мощность двигателя, тогда как раньше к подобным работам приступали чаще с целью ремонта силового агрегата.

Как известно, в процессе работы все элементы мотора испытывают серьезные нагрузки. Особенно это касается цилиндров и поршней. В процессе работы поршень постоянно трется о стенки цилиндра с огромной скоростью. Несмотря на то, что стенки цилиндров выполнены из прочной стали, она все равно стирается в процессе работы поршней, а сам цилиндр деформируется, переставая быть идеальной округлой формы. Из-за изменения формы цилиндров в сторону овала, ухудшается прилегание поршневых колец, вследствие чего при детонации топливовоздушной смеси отработавшие газы попадают в картер, как и сама горючая смесь. Отсюда сразу начинает снижаться общая мощность двигателя, а мотор начинает активно потреблять масло.

Важно: Основным симптомом, указывающим на «овализацию» цилиндров и попадание отработавших газов в картер, является сизый дым из выхлопной трубы в процессе работы двигателя. Также данный симптом характерен при залегании компрессионных колец.

Причиной того, что раньше более часто к расточке блока цилиндров прибегали при необходимости ремонта, а сейчас из-за тюнинга, кроется в шагнувших вперед технологиях. Дело в том, что до конца 1990-х годов сложно было найти в продаже хорошее масло или охлаждающую жидкость. Вернее, они были хороши для тех времен, тогда как сейчас они значительно лучше и сложнее. Каждое моторное масло – это настоящий «склад химии», равно как и охлаждающая жидкость. Различные присадки позволяют значительно продлить жизнь мотора до капитального ремонта. Если раньше капитальный ремонт двигателя, в том числе и расточка блоков цилиндров по причине их «овализации», мог потребоваться уже через 50-60 тысяч пробега, то сейчас современные моторы при правильном уходе за ними достигают подобного износа к 200-250 тысячам километров пробега.

Если проводится расточка блока цилиндров с целью реанимации двигателя, здесь все довольно просто. На специальных станках избавляются от овальной формы цилиндров, стачивая «лишнее». Далее устанавливаются новые поршни большего размера, и после этого можно проехать на автомобиле еще десятки тысяч километров.

Если же проводится расточка блока цилиндров с целью тюнинга автомобиля, все проходит точно также, но изначально цилиндры имеют правильную форму, соответственно, можно выбрать степень, до которой они будут растачиваться, поскольку здесь нет необходимости избавляться от «овализации». Расточив цилиндры и установив поршни большего размера, можно добиться увеличение мощности. Это происходит, поскольку, чем больше поршень, тем больше топливовоздушной смеси удастся засосать, а чем больше сгорит топлива в процессе работы, тем больше давление при воспламенении на поршень и отсюда возникает увеличение мощности.

Все ли моторы подаются расточке

Расточка блока цилиндров – это стрессовая ситуация для двигателя, и выдержать ее может далеко не каждый мотор. Решающим фактором в вопросе «Можно ли растачивать блок цилиндров?» является материал, из которого он изготовлен.

Чугун. Идеальный материал для расточки. Он недорогой и крайне прочный, что важно при расточке. Мастерам достаточно будет выточить цилиндры до требуемого размера, после этого установить поршни подходящего размера, и на этом можно считать тюнинг или ремонт завершенным. Но нельзя забывать и о минусах чугуна – он очень тяжелый, плохо отводит тепло и велик риск возникновения коррозии.

Алюминий. В отличие от чугуна, алюминий гораздо легче и менее подвержен коррозии. Его часто применяют в качестве материала для блока цилиндров. При этом мастера называют такие блоки «одноразовыми». Иначе говоря, из-за мягкости алюминия мало кто решается взяться за его расточку. Дело в том, что когда на заводе отливается блок цилиндров из алюминия, внутри цилиндры покрываются специальным налетом, призванным защитить их от излишнего износа. Соответственно, если растачивать алюминиевый блок цилиндров, потребуется также покрыть внутри цилиндры этим самым налетом, что дорогостояще. Но здесь есть выход – установка специальных гильз, что тоже имеет массу нюансов, и мы поговорим подробнее об этом чуть ниже.

Как выполняется расточка блока цилиндров

Определившись с базовыми принципами расточки и некоторыми нюансами двигателей, которые могут быть подвергнуты процедуре, перейдет непосредственно к рассмотрению того, как выполняется расточка блока цилиндров. Можно выделить несколько шагов данной процедуры:

Необходимо полностью разобрать двигатель и достать блок цилиндров;
Далее блок цилиндров крепится на станину специального станка, при этом очень важно закрепить его по уровню;
В ситуации, когда к расточке блока цилиндров пришлось прибегнуть из-за «овализации» цилиндров, потребуется сперва выполнить все необходимые измерения с помощью микрометрических приборов, чтобы определить, насколько много металла с какой стороны придется снимать;
Далее на станке начинаются работы. Здесь очень важно, чтобы работы проводил квалифицированный мастер с хорошим оборудованием. Если станок не может держать требуемый размер, результаты для блока цилиндров могут быть плачевными;
Заключительным этапом является хонингование внутренних стенок цилиндра или «нанесение зеркала». Оба способа приемлемы, и каждый мастер выбирает более удобный для него вариант.
После этого двигатель собирается и устанавливается на автомобиль.

Как можно видеть, процесс довольно простой. Но в описанной выше процедуре не затронут вариант с гильзовкой блока цилиндров. С ним все становится несколько сложнее.

Что такое гильзовка блока цилиндров

В ситуации, когда просто расточить блок цилиндров нельзя по конструктивным причинам, может потребоваться выполнение гильзовки. Под гильзовкой понимается установка непосредственно в цилиндр полой гильзы, которая чаще всего выполняется из чугуна. Такая гильза имеет округлую форму и, по сути, она будет взаимодействовать с поршнем при работе мотора.

Во время гильзовки блока цилиндров специальная гильза запрессовывается внутрь под температурой, чтобы она держалась максимально крепко. Во время работы гильза берет весь удар на себя, в чем и состоит смысл ее использования. Соответственно, когда ее ресурс работы подойдет к концу, гильзу можно будет просто достать и на ее место поставить новую. Правда, скорее всего, к этому моменту потребуется заменить и поршни с кольцами.

Стоит отметить: Чаще всего подобные гильзы выполняются из легированного серого чугуна, даже если сам блок цилиндров алюминиевый. Но бывают исключения. В некоторых ситуациях специалисты не рекомендуют устанавливать чугунные гильзы в алюминиевый блок цилиндров.

Загрузка…

Гильзовка, капитальный ремонт двигателя Мерседес (Mercedes)

Часто встречающаяся неисправность на автомобилях Мерседес (Mercedes) — износ поверхности стенок цилиндров двигателя. Современные двигатели Мерседеса для снижения веса агрегата блок цилиндров производят из алюминийсодержащих сплавов, поршневая группа имеет один номинальный размер и двигатель по факту является неремонтопригодным, блок цилиндров приходиться менять на новый, что в свою очередь очень удорожает стоимость ремонта силового агрегата.

Качественное обслуживание двигателя Мерседес — реальня экономия!

При качественном техническом обслуживании автомобиля ресурс двигателя Мерседес (Mercedes) составляет порядка 300 тысяч километров.

Повреждения могут возникнуть и на небольшом пробеге!

Повреждения могут возникнуть и на небольшом пробеге автомобиля по причине некачественного топлива. Разрушение поршневой группы происходит по причине:

вышедшие из строя катализаторы, керамическая пыль которых раздувается продувкой;
при перегазовке в блоке цилиндров и являясь абразивом разрушает стенки;
перегрев двигателя, вследствие неэффективной работы системы охлаждения;
выхода из строя термостата либо водяного насоса (помпы) либо течью охлаждающей жидкости;
забитый радиатор охлаждения тоже зачастую становиться причиной поломки ДВС, вследствие плохой отдачи тепла, при длительных поездках в момент остановки двигателя поршни привариваются к стенкам цилиндров при запуске повторно потихоньку разрушая поверхность гильзы.

Повышенный расход масла?

Все вышеперечисленные повреждения двигателя Мерседес (Mercedes) приводят к значительному расходу масла и в последствии снижению компрессии в ДВС. При такой неисправность слышится, характерный стук при работе мотора, часто принимаемый за стук гидротолкателей (слышно на холостых оборотах, как правило на прогретом до рабочей температуры двигателе, бывают случаи , что никаких звуков нет, но обязательно большой расход масла).

Альтернатива дорогостоящему ремонту двигателя Мерседес.

Альтернативой дорогостоящей замены блока цилиндров является гильзовка двигателя, тоесть после механической обработки цилиндров запресовывают чугунные гильзы обрабатывают под нужный размер. Как показывает практика это ни как не сказывается на ресурсе агрегата, температурном режиме и Т.Д. и сроке его эксплуатации. Не обязательно разбирать полностью двигатель, задиры на стенках цилиндров очень хорошо видны при осмотре эндоскопом.

Наш автосервис «MasterMB» вот уже больше 13 лет занимается ремонтом и гильзовкой двигателей Mercedes, профилактическими и капитальным ремонтами.

marinediesels.co.uk Гильза цилиндра дизельного двигателя с двухтактным крейцкопфом

Меню Опорная плитаСтяжные болтыКоленчатый валШатунКрестовинаСальниковая гильзаГильза цилиндраПоршеньРаспределительный валВыпускной клапанТопливный насосТопливный инжекторТурбокомпрессорДвигатель MANB&W

Оперативная информация

Два удара Крейцкопф

Цилиндр Лайнер

**** Выпадающее меню DHTML на основе JavaScript, созданное NavStudio.(OpenCube Inc. — http://www.opencube.com) ****

Гильза цилиндра образует цилиндрическое пространство, в котором поршень отвечает взаимностью. Причины изготовления вкладыша отдельно от блок цилиндров (рубашка), в котором он находится, следующие;

Вкладыш может быть изготовлен из материала, превосходящего цилиндрический блок.Пока блок цилиндров выполнен из серого литья. чугун, футеровка изготовлена из чугуна, легированного хром, ванадий и молибден. (чугун содержит графит, смазка. Легирующие элементы помогают противостоять коррозии и улучшают износостойкость при высоких температурах.)
Гильза цилиндра со временем изнашивается, поэтому ее, возможно, придется заменены. Кожух цилиндра продлевает срок службы двигателя.
При рабочей температуре лайнер намного горячее рубашки. Лайнер будет расширяться больше и может свободно расширяться диаметрально и по длине. Если они были отлиты как одно целое, то недопустимо термическое будут созданы напряжения, вызывающие разрушение материала.
Меньше риска дефектов. Чем сложнее отливка, тем больше сложно изготовить однородную отливку с низкими остаточными напряжениями.

Гильза может сильно нагреваться во время работы двигателя, так как тепловая энергия от горящего топлива передается стенке цилиндра. Так что температура может поддерживаться в допустимых пределах, лайнер охлаждение.

Гильзы цилиндров от более старых двигателей меньшей мощности имели однородную стенку. толщина и охлаждение достигалось за счет циркуляции охлаждающей воды через пространство, образованное между вкладышем и рубашкой.Пространство охлаждающей воды был изолирован от пространства для мусора с помощью уплотнительных колец и контрольного прохода между уплотнительными кольцами, ведущими к внешней стороне блока цилиндров, чтобы показать утечка.

Для увеличения мощности двигателя на заданное количество цилиндров, необходимо либо увеличить КПД двигателя, либо более топливо должно сжигаться за цикл.Чтобы сжечь больше топлива, объем пространство для горения должно быть увеличено, а масса воздуха для горения должен быть увеличен. Из-за более высокого давления в цилиндр от сгорания этой большей массы топлива, и чем больше диаметров, подкладка должна быть сделана толще в верхней части, чтобы вместить более высокие кольцевые напряжения и предотвращают растрескивание материала.

Если толщина материала увеличивается, тогда понятно, что рабочая поверхность гильзы будет нагреваться из-за того, что охлаждающая вода теперь находится дальше.Повышенная температура поверхности означает что прочность материала упала, а масляная пленка выгорела, что приводит к чрезмерному износу и повышенной термической нагрузке.

г. решение состоит в том, чтобы подвести охлаждающую воду ближе к стенке лайнера, и один метод сделать это без ущерба для прочности лайнера заключается в используйте тангенциальное охлаждение канала ствола.

Отверстия расточены с нижней стороны фланца, образованного увеличением гильзы диаметр. Отверстия просверливаются снизу вверх и под углом так, чтобы они подходить к внутренней поверхности лайнера по касательной. Отверстия затем просверливают радиально верхнюю часть вкладыша так, чтобы они соединились с тангенциально просверленные отверстия.

Вкл. в некоторых двигателях с большим диаметром цилиндра и длинным ходом двигателя было обнаружено, что переохлаждение дальше проходил лайнер.Почему это проблема? В водород в топливе соединяется с кислородом и сгорает с образованием воды. Обычно это пар, но если его охладить, он будет конденсируются на поверхности гильзы и смывают пленку смазочного масла. Топливо также содержат серу. Это сгорает в кислороде, и продукты соединяются с вода с образованием серной кислоты. Если он конденсируется на поверхности гильзы, может возникнуть коррозия. После того, как масляная пленка была снята разрушается, тогда износ будет происходить с угрожающей скоростью.Одно из решений чтобы изолировать внешнюю часть лайнера так, чтобы было уменьшение охлаждающий эффект. На последних двигателях гильза охлаждается только водой на самом высоком уровне. верхняя часть, полагаясь на воздух в пространстве для продувки, чтобы охладить нижнюю часть лайнер.

На фото изображен гильза цилиндра с известной верхней и средней изоляционными полосами как «Харамаки»

Хотя Харамаки это тип японских доспехов, это слово также означает буквально «Согреватель живота или тела».то есть изолятор.

Цилиндр смазка: Поскольку цилиндр отделен от в картере отсутствует смазка разбрызгиванием, как на магистрально-поршневом двигателе. Масло подается через отверстия в хвостовике. Канавки на футеровке от точек впрыска масло распределить по окружности вокруг гильза и поршневые кольца способствуют распространению масла вверх и вниз по длина лайнера.Масло обладает высокой щелочностью, что препятствует образованию кислотное воздействие серы в топливе. Последние двигатели показывают время впрыск масла с помощью компьютера, который получает данные от коленчатого вала положение, нагрузка на двигатель и частота вращения двигателя. Правильное количество масла может быть впрыскивается путем открытия клапанов из системы под давлением, так же как Пакет поршневых колец проходит точку впрыска.

As упоминалось ранее, гильзы цилиндров изнашиваются в процессе эксплуатации.Правильная работа двигателя (без перегрузки, поддержание правильной работы температуры) и используя правильный сорт и количество цилиндрового масла все поможет продлить срок службы гильзы цилиндра. Скорость износа различается, но Как правило, для двигателя с большим диаметром цилиндра допустимая скорость износа 0,05 мм / 1000 часов. Лайнер следует заменять по мере износа. приближается к 0,8 — 1% диаметра гильзы. Лайнер калибруется на регулярной интервалы для определения степени износа.

Известно, что корабли уходят на металлолом после 20+ лет эксплуатации с некоторыми оригинальными вкладышами в двигателе.

Калибровка лайнера

Помимо коррозионного воздействия, износ вызывается абразивными материалами. частицы в цилиндре (из-за плохой фильтрации / очистки топлива или от частиц в воздухе) и истирание (также известное как микрозадирания или адгезионный износ).Задиры возникают из-за нарушения смазки, которая приводит к локальной сварке между точками на кольцах и гильзе поверхность с последующим отрывом микроскопических частиц. Это очень тяжелая форма износа.

Анализ отказов футеровки | Запчасти для автомагистралей и тяжелых грузов

Мы предлагаем вам анализ отказов, который поможет вам выяснить, что происходит с вашими лайнерами! Читайте дальше, чтобы узнать, не возникали ли у вас какие-либо из этих сбоев.

Остались вопросы по поводу неисправностей в вашем дизельном двигателе? Наши сертифицированные специалисты ASE всегда готовы помочь!

Отказ комплекта цилиндра из-за перекручивания уплотнительного кольца гильзы

На рисунке ниже показано одно из уплотнительных колец гильзы, которое скрутилось во время сборки в двигателе.

Ниже вы можете увидеть внутреннюю часть лайнера, изображенного выше. На нем видно скопление перенесенного материала юбки в нижней части гильзы, вызванное уплотнительным кольцом, которое заставляет гильзу двигаться внутрь.

Окончательный результат скрученного уплотнительного кольца:

Отказ комплекта цилиндра из-за ошибок технического обслуживания и сборки

На первом снимке показаны два гильзы судового двигателя 16V149 Detroit Diesel. Обратите внимание на наличие тепловых пятен в нижней части вкладышей, как указано желтыми стрелками.

Пятна нагрева возникают при чрезмерном зазоре между вкладышем и блоком.Эта область будет иметь очень плохую теплопередачу и будет допускать движение и деформацию лайнера. Это может привести к растрескиванию футеровки в области порта или в других местах на футеровке, где нагрузки от напряжения превышают расчетную прочность.

На следующем рисунке показаны точечная коррозия (синяя стрелка) и наросты накипи (зеленая стрелка) на одном из вкладышей.

Точечная коррозия и образование накипи ясно указывают на то, что система охлаждения не обслуживалась и не использовались добавки или ингибиторы коррозии.Накипи повлияют на теплопередачу и вызовут более высокие, чем обычно, температуры в цилиндре, что может привести к образованию задиров и преждевременному выходу из строя компонентов цилиндра. Точечная коррозия может и будет вызывать образование концентраторов напряжения в футеровке, потенциально приводя к трещинам и преждевременному разрушению футеровки.

У вас проблемы с питтингом лайнеров? Прочтите наш блог, Объяснение питтинга гильзы / гильзы, чтобы узнать больше.

На следующем снимке показана нижняя сторона фланца хвостовика перед областью трещины в хвостовике левого берега №5.Обратите внимание на ямки (синяя стрелка) и четыре чистые отметки, указывающие на попадание постороннего материала между фланцем и блоком (красные стрелки).

На следующем рисунке показаны отметки внутри одного из вкладышей (белая стрелка). Царапины и некоторые задиры присутствуют на большинстве лайнеров.

На последнем снимке показаны заводная головка и кольца на одном из поршней; все поршни похожи по внешнему виду. Белый налет вызван присадками в масле.Невозможно добиться идеального уплотнения между поршневыми кольцами, поэтому определенное количество моторного масла попадет в зону сгорания. Когда моторное масло попадает в камеру сгорания и горит, остаток образует золообразный материал. Этот похожий на золу материал способствует образованию отложений в головке над поршневым кольцом, а также образованию отложений в кольцевых канавках. Эти отложения могут привести к истиранию гильзы цилиндра, в результате чего поршневые кольца перестают работать свободно. В конечном итоге происходит нарушение контакта гильзы цилиндра с кольцом, что может привести к высокому расходу масла.

Чрезмерная продувка, вызванная абразивным загрязнением во время сборки

На следующих изображениях показаны гильза, поршень с прикрепленными кольцами и комплект поршневых колец с пометкой: «оригинальный комплект колец». После первоначального ремонта заказчик пожаловался на чрезмерный прорыв. Разобрал двигатель, отточил гильзы и установил новые кольца. При запуске двигатель был обнаружен чрезмерным прорывом.

На приведенном выше изображении гильзы видны глубокие царапины от абразивного постороннего материала, образующие путь для прорыва.Это вызвано несоблюдением чистоты при сборке двигателя. Лайнер также показывает, где он был заточен. Угол хонингования или штриховка неоднородны. Это вызовет неравномерный износ.

Еще фотографии озвучивания инородного материала.

В следующей группе изображений показаны кольца с пометкой «исходный комплект колец», установленные на верхней части поршня, на котором установлены кольца. Обратите внимание на сильные царапины на обоих наборах колец.

Основной причиной отказа было загрязнение посторонними материалами из-за неправильной практики и процедур сборки.Загрязнение, вызванное прорывом в первом наборе колец, не было устранено и вызвало такое же состояние отказа во втором наборе колец.

Причины выхода из строя фланца

Нижняя часть гильзы имеет фреттинг в месте сопряжения с нижним отверстием ствольной коробки в блоке. Отсутствие опоры позволило хвостовику двигаться, что в конечном итоге привело к разрушению фланца хвостовика.

Пример сильного истирания нижней части гильзы:

Отказ фланца футеровки из-за неровной установочной поверхности

Фланец цел и оторвался от гильзы.На нижней стороне фланца наблюдается неравномерный рисунок контакта. Неравномерный износ на нижней стороне фланца указывает на то, что поверхность сопрягаемого блока изношена и вызвала поломку.

Хотите узнать больше о неисправностях фланца? Ознакомьтесь с нашей публикацией о сломанных или треснувших фланцах.

Неправильное обслуживание системы охлаждения

Гильзы в этом двигателе вышли из строя в пределах 800 миль. Неправильное обслуживание системы охлаждения является основной причиной неисправности.Ингибиторы коррозии системы охлаждения необходимы во всех ситуациях, даже если установлен антифриз. Этот лайнер подвергался воздействию простой воды с чрезвычайно высоким содержанием минералов.

Поломка фланца футеровки из-за попадания постороннего материала под или наверху фланца

Следы на фланце гильзы образованы из-за захваченного инородного материала между фланцем гильзы и головкой цилиндра.

На изображении ниже показан посторонний материал, застрявший между фланцем гильзы и поверхностью блока.

Вмятины на фланце гильзы образованы из-за попадания постороннего материала между фланцем гильзы и головкой блока цилиндров.

Последствия плохого обслуживания системы охлаждения

Из-за точечной коррозии охлаждающая жидкость просочилась в цилиндр.

Коррозия сокращает срок службы двигателя и повреждает компоненты системы охлаждения. Жалоба, отправленная с этим вкладышем, заключалась в утечке уплотнений вкладыша.

Ржавчина вызывает плохую теплопередачу и перегрев двигателя.

У вас проблемы с вкладышами? Highway & Heavy Parts здесь, чтобы помочь! У нас есть запчасти самого высокого качества, чтобы ваш двигатель работал наилучшим образом.

Ищете запасные части для дизельного двигателя? Позвоните нашим сертифицированным специалистам ASE по телефону 844-304-7688. Или вы можете запросить расценки онлайн.

Сообщение было 21 июля 2017 г .; Изменено: 20 октября 2020 г.

Объяснение питтинга гильзы / гильзы двигателя

Я уверен, что все там неукоснительно берут пробы масла при каждой замене, чтобы вы знали, есть ли в вашем масле капля охлаждающей жидкости, верно? Да правильно!

Итак, вот пара более вероятных сценариев: вы идете сменить масло и обнаруживаете, что оно превратилось в молоко, или вы доливаете масло и обнаруживаете липкие сопли под крышкой заливной горловины.Или, что хуже всего, вы оставляете свой грузовик на ночь, а утром выходите и обнаруживаете, что он не перевернется. Что происходит, спросите вы? Что ж, есть большая вероятность, что у вас образовалась утечка охлаждающей жидкости в гильзе. Конечно, может быть что-то еще (посмотрите другой блог о неисправностях гильз цилиндров, если вам интересно), но сегодняшняя тема — это гильзы с изъедами. Вы спросите, как это происходит? Почему я?

Вот основы

Гильзы цилиндров изготовлены из железа.
Железная ржавчина.
При работающем дизельном двигателе в охлаждающей жидкости вокруг гильзы образуются крошечные пузырьки.
Когда пузыри лопаются, они разъедают мягкую ржавчину (см. Рисунки 1 и 2 ниже).
Повторите шаги 3 и 4 миллиард раз и тада! Теперь у вас есть точечное отверстие.
Охлаждающая жидкость протекает через отверстие и стекает по внутренней стороне гильзы в масляный поддон. Он также может распыляться в цилиндр и садиться на поршень.

Рисунок 1. Ямчатая гильза из-за кавитационной коррозии / эрозии Рисунок 2. Взрывающиеся пузырьки пара разрушают гильзу.

Вот и наука

Гильзы цилиндров изготовлены из чугуна (FE).
При использовании воды, охлаждающей жидкости, сильно разбавленной водой, или охлаждающей жидкости, не предназначенной для дизельного топлива, гильза превращается в оксид железа или ржавчину.
При работающем двигателе поршни ударяются о гильзу и вызывают высокочастотную вибрацию.Когда гильза вибрирует, она движется наружу к охлаждающей жидкости, а затем обратно от нее. Это вызывает образование пузырьков пара при удалении лайнера. Когда лайнер снова выдвигается наружу, он сжимает и взрывает эти пузыри. Имплозия приведет к разрушению небольших отверстий в стенке лайнера. Этот процесс называется кавитационной коррозией или эрозией.
Кавитационная коррозия / эрозия может быть обнаружена везде, где охлаждающая жидкость контактирует с гильзой. Обычно он наиболее сильно находится на той стороне гильзы, с которой контактирует поршень во время такта выстрела.
Высокое давление в цилиндре будет препятствовать попаданию охлаждающей жидкости в цилиндр при работающем двигателе и может вызвать попадание небольшого количества масла в охлаждающую жидкость. Когда двигатель не работает, давление охлаждающей жидкости заставляет охлаждающую жидкость поступать в цилиндр. Охлаждающая жидкость может находиться на верхней части поршня, стечь по стенке цилиндра в масляный резервуар или и то, и другое.

Если это случилось с вами, вероятно, пора подумать о новых вкладышах. Взгляните на нашу подборку, чтобы найти гильзу цилиндра, подходящую для вашего двигателя.

Временные рамки и профилактика

Слишком много факторов, которые необходимо учитывать, чтобы определить, сколько времени может потребоваться на эрозию лайнера. Я знаю случаи, когда это происходило менее чем за 300 000 миль. По некоторым оценкам, в тяжелых условиях это может занять менее 500 часов.

Несколько вещей могут помочь предотвратить точечную коррозию гильзы. Безусловно, лучший метод — использовать охлаждающую жидкость, предназначенную для дизельного топлива, которая содержит защитную присадку для гильзы. Вы также можете купить присадку для защиты гильзы отдельно и добавить ее в стандартную охлаждающую жидкость.Возможно, вы слышали, что защитная добавка для футеровки носит несколько разных названий. Дополнительная присадка к охлаждающей жидкости (SCA) или добавка к охлаждающей жидкости для дизельного двигателя (DCA) — некоторые из наиболее популярных. SCA или DCA покрывают вкладыши защитным покрытием. Это помогает предотвратить ржавчину футеровки, а также превращает ржавчину в FE3O5. FE3O5 очень твердый по сравнению с мягкой ржавчиной и защищает от взрывающихся пузырьков. Если концентрация DCA или SCA соответствует количеству охлаждающей жидкости, он будет продолжать повторно покрывать футеровки, предотвращая точечную коррозию.Однако будьте осторожны, так как слишком много присадки может вызвать такие проблемы, как утечки через уплотнения водяного насоса. Некоторые производители добавок предлагают тест-полоски для определения уровня добавки в системе. Также они дают рекомендации по поддержанию правильного уровня.

Другие профилактические меры, которые могут помочь предотвратить точечную коррозию футеровки:

Сантехника системы для предотвращения горячих точек. Чем горячее охлаждающая жидкость, тем легче образуются пузырьки пара.
Предотвратить утечку воздуха в систему охлаждения.Чем меньше воздуха в охлаждающей жидкости, тем труднее образовываться пузырьки пара.

Если у вас возникла кавитация гильзы, мы можем помочь! Сделайте запрос онлайн или позвоните по телефону 844-304-7688, чтобы поговорить с одним из наших сертифицированных специалистов. Мы поможем вам подобрать нужную запчасть для вашего двигателя!

Первоначально опубликовано 18 декабря 2014 г., Обновлено 12 февраля 2019 г.

Важность выступа лайнера

Для чего нужен выступ вкладыша?

Выступ гильзы — это расстояние, на которое гильза цилиндра держится над поверхностью деки блока.Основная цель выступа гильзы или гильзы цилиндра — дать вам необходимое количество «раздавливания» на прокладке головки блока цилиндров. Это гарантирует, что после затяжки ваша головка блока цилиндров равномерно раздавит прокладку и в соответствии с характеристиками.

Как вы измеряете выступание лайнера?

Важно измерить выступ гильзы в нескольких местах вокруг каждого цилиндра. Также полезно знать не только характеристики выступа, но и допустимые отклонения.Так, например, на модели 3406 Caterpillar выступ гильзы по спецификации составляет 0,001–0,005 дюйма (0,025–0,127 мм). Допустимое отклонение составляет 0,001 дюйма (0,025 мм). Это означает, что если вы измеряете один цилиндр в 5 или 6 точках вокруг цилиндра, и вы находитесь в пределах 0,001 от каждого измерения, И ваше измерение попадает в диапазон 0,001–0,005 дюйма (0,025–0,127 мм), то вы находитесь в пределах спецификации необходимо.

Вы хотите, чтобы эти измерения оставались неизменными как концентрически вокруг каждого отверстия, так и от цилиндра к цилиндру.Если вы не совпадаете от цилиндра к цилиндру, прокладка головки может давить или уплотнять должным образом с одной стороны двигателя и не уплотнять с другой.

В двигателях, где на гильзе используются уплотнительные кольца, для получения точных измерений лучше всего производить «сухую посадку» гильзы. Без установленных уплотнительных колец установите вкладыш в блок и затем измерьте выступ. Причина этого в том, что уплотнительные кольца имеют тенденцию «выталкивать» лайнер из отверстия. Если вы не сможете правильно закрепить лайнер на месте, чтобы измерить выступ, метод сухой посадки даст вам наиболее точные результаты.

Двигатели с сухой гильзой могут быть немного сложнее. Рекомендуется сначала использовать глубинный микрометр для измерения глубины расточки (расстояние от поверхности деки до посадочной поверхности фланца в блоке). Запишите это измерение и теперь измерьте толщину фланца гильзы. Вычтите два числа. Это даст вам то, каким будет ваш выступ, позволяющий вкладышу правильно сидеть в блоке.

Причина проведения этих измерений перед установкой футеровки заключается в том, что в приложениях с сухой футеровкой для их установки необходимо использовать приспособление для установки рукавов или пресс для футеровки.После установки их сложно удалить. После их установки рекомендуется снова измерить выступ. Убедитесь, что они находятся в пределах спецификации и соответствуют цилиндру к цилиндру.

Каковы последствия неправильного выступа гильзы?

Отсутствие правильного выступа может привести к серьезной поломке двигателя. Я видел все, от протекающей прокладки головки блока цилиндров до треснувшего фланца гильзы и поврежденных поршней и колодок головки блока цилиндров.Все потому, что кто-то забыл измерить выступ. Ниже приведены несколько примеров из независимой лаборатории, где был проведен анализ различных цилиндров и компонентов цилиндров.

(Примечание: на этих фотографиях цвет был удален для лучшего контраста на иллюстрациях)

На приведенном выше рисунке показана нижняя или контактная сторона фланца гильзы цилиндра. Обратите внимание на «ровную» и последовательную схему рассадки.

На приведенном выше рисунке показана нижняя или контактная сторона фланца гильзы цилиндра. Вы можете видеть, где рассадка неровная. Это происходит из-за непоследовательного или нестандартного выступа лайнера. Этот неправильный выступ гильзы привел к растрескиванию фланца гильзы.

На фото выше (с большим увеличением) видно наличие сжатого «носителя». После разговоров с владельцем двигателя выяснилось, что недавно заменили блок.Они купили его на складе утилизации отходов, который подвергся критике СМИ (дробеструйной очистке). После завершения анализа материала было определено, что внедренные частицы представляют собой материал, отличный от материала самой облицовки. Владелец двигателя не очищал блок, подвергнутый струйной очистке, в горячем баке или пароварке, чтобы удалить мусор из блока. При установке гильз цилиндров они попали под фланец.

Это привело к неправильному выступанию гильзы и трещине на фланце гильзы. Это крайний случай, но он может случиться с любым инородным мусором, от стальной дроби до песка и грязи.Вот почему при сборке двигателя крайне важно содержать его в чистоте!

На приведенной выше увеличенной фотографии видны толстые бороздки на нижней стороне фланца. Обратите внимание, что узор находится напротив машинных меток на самом лайнере. Эти бороздки возникли из-за агрессивной обработки посадочной поверхности гильзы двигателя вручную. В этом случае высокоскоростной абразивный диск для подготовки поверхности. Неровный рисунок вызывал такие несоответствия в том месте, где фланец гильзы полностью защелкивался с гильзой (см. Ниже).

Довольно часто при разговоре с конечными пользователями, ставшими жертвами сценариев «сломанный фланец гильзы» или «трещина фланца гильзы», они не знакомы с выступом гильзы. На вопрос «Каков был размер выступа лайнера?» они редко выдают сообщение «Я измерил их всех, и они были от 0,001 до 0,002 на всех». Скорее получаю вопросы или молчание. Важно понять, насколько на самом деле важен выступ лайнера и как его измерять, чтобы вы не стали жертвой таких обстоятельств.

Вернуться ко всем техническим советам

Гильза двигателя

— купить вкладыш двигателя с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для гильзы двигателя. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая гильза двигателя в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили гильзу двигателя на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в гильзе двигателя и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести вкладыш для двигателя по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Гильзы цилиндров

ЦИЛИНДР ЛАЙНЕРЫ

ствол или канал, в котором поршень двигателя движется вперед и назад, может быть неотъемлемая часть блока цилиндров, или это может быть отдельная втулка или гильза.Первый тип, распространенный в бензиновых двигателях, имеет недостаток в том, что сменный. Когда в блоке этого типа возникает чрезмерный износ, цилиндр должны быть повторно расточены или отточены. Ремонт этого типа не может быть повторен на неопределенный срок и со временем весь блок должен быть заменен. Другой недостатком является неудобство, особенно для двигателей большой мощности, из-за необходимости снимите с корабля весь блок цилиндров, чтобы отремонтировать цилиндры. По этим причинам дизельные двигатели конструируются со сменными гильзы цилиндров.Гильзы цилиндров, которые мы обсудим, типичны для те, что используются в дизельных двигателях.

г. материал вкладыша должен выдерживать экстремальные температуры и давление. в камере сгорания в верхней части цилиндра и в то же время должен позволять поршню и его уплотнительным кольцам двигаться с минимальным трение. Мелкозернистый чугун — наиболее часто используемый материал для футеровки. строительство. (Однако иногда используется сталь.) Некоторые вкладыши имеют гальваническое покрытие. поверхность износа с пористым хромом, потому что хром имеет больше износостойкие качества по сравнению с другими материалами. Также поры в покрытии имеют тенденцию удерживать смазочное масло и помогают поддерживать смазочное масло пленка, необходимая для уменьшения трения и износа.

Цилиндр лайнеры можно разделить на две общие классификации: сухие и влажные. В сухой лайнер не контактирует с охлаждающей жидкостью.Вместо этого он плотно прилегает у стенки рубашки охлаждения в блоке цилиндров. С мокрым лайнер, охлаждающая жидкость вступает в прямой контакт с гильзой. Мокрые лайнеры могут иметь пространство для охлаждающей воды между блоком цилиндров и гильзой, или они могут иметь встроенные охлаждающие каналы. Вкладыши со встроенными охлаждающими каналами иногда называемые вкладышами водяной рубашки.

Сухой Вкладыши

Сухой вкладыши имеют относительно тонкие стенки по сравнению с мокрыми вкладышами (рис.3-10). В поперечное сечение сухой футеровки можно увидеть на правом виде на рис. 3-2. Учтите, что охлаждающая жидкость циркулирует по каналам в блоке и не контактировать с лайнером.

мокрый Вкладыши

В мокрые футеровки, не имеющие встроенных охлаждающих каналов, водяная рубашка образован вкладышем и отдельной рубашкой, входящей в состав блока. (Видеть инжир. 3-11.) Статическое уплотнение должно быть обеспечено как в зоне сгорания, так и в концы коленчатого вала цилиндров для предотвращения утечки охлаждающей жидкости в масло поддон поддона или камера сгорания.Как правило, уплотнение на стороне горения Вкладыш состоит либо из прокладки под фланцем, либо из механически обработанной посадки. Резина или неопреновые кольца обычно образуют уплотнение на конце гильзы коленчатого вала. Вкладыши этого типа сконструированы так, чтобы допускать продольное расширение и сжатие. Стенки мокрой футеровки должны быть достаточно прочными, чтобы выдерживать полную рабочую нагрузку. давление дымовых газов.

Рисунок 3-10.Сухой гильза цилиндра (General Motors 71 серия).

Рисунок 3-11. Поперечное сечение мокрой гильзы цилиндра.

Рисунок 3-12. Припаянная гильза цилиндра с водяной рубашкой (Дженерал Моторс EMD 64-55V).

Рисунок 3-13. Поперечное сечение литой водяной рубашки гильза цилиндра с отверстиями для воздуха.

Концепции зажима гильз цилиндра — High Power Media

Двигатели, в которых используются так называемые мокрые гильзы / гильзы, имеют преимущества по сравнению с двигателями, в которых используются сухие гильзы (запрессованные гильзы из обработанного материала блока) или основной канал (канал цилиндра непосредственно в основном материале блока). Для двигателей с мокрыми гильзами возможны различные типы установки, каждый из которых имеет свои особые преимущества, такие как более высокая рубашка охлаждающей жидкости, меньшая длина двигателя и меньшее количество прокладок (количество возможных путей утечки).

При рассмотрении высоты рубашки охлаждающей жидкости средний или нижний стопорный вкладыш, монтажная поверхность которого расположена низко на гильзе, дает свободу выбора конструкции для достижения конструкции открытой палубы и, следовательно, для получения охлаждающей жидкости как можно выше и как можно ближе к пламенной палубе. Основная цель состоит в том, чтобы верхнее кольцо находилось в верхней мертвой точке, как можно ближе к охлаждающей жидкости. В современных поршнях с очень малой высотой сжатия верхнее кольцо расположено очень близко к верхней платформе, и поэтому конструкция рубашки вокруг гильзы имеет большое значение.

Поэтому предпочтительнее решение с открытой площадкой, такое как нижний или средний упор. Однако с точки зрения общей длины такая конструкция не является предпочтительной.

Но что, если у вашего двигателя есть гильза верхнего упора? Во-первых, вы можете попросить специализированную компанию переоборудовать блок двигателя на средние или нижние стопорные вкладыши. Убедитесь, что вы нашли компанию с отличными отзывами, потому что это очень деликатная работа, и если она не будет сделана должным образом, вам придется потратить свой двигатель.

Другой вариант — детально проверить, как располагался лайнер. В большинстве двигателей гильзы расположены непосредственно под фланцем гильзы и обычно имеют небольшой радиальный зазор между гильзой и блоком. При такой конструкции охлаждающая жидкость не может полностью достичь нижней стороны фланца, что приводит к снижению охлаждения верхнего кольца.

Одним из решений может быть размещение фланца на верхнем диаметре (внешний диаметр фланца). Таким образом, диаметр гильзы может быть уменьшен сразу под фланцем, что позволяет охлаждающей жидкости попадать в эту область.Убедитесь, что усилие зажима между головкой и блоком, передаваемое через фланец, все еще может выдерживать балкон блока цилиндров под фланцем.

За счет создания этого дополнительного кольца охлаждающей жидкости под фланцем балкон, очевидно, уменьшается, поэтому нам необходимо обеспечить достаточную прочность. Одна из возможностей достижения требуемого уплотнения охлаждающей жидкости между гильзой и блоком — это включить канавку под уплотнительное кольцо во внешнем диаметре фланца и установить здесь небольшое уплотнительное кольцо.Это необходимо для обеспечения надлежащего уплотнения охлаждающей жидкости и предотвращения утечек под прокладкой головки блока цилиндров.

Как должно выглядеть это кольцо охлаждающей жидкости? Для охлаждения требуется поток, поэтому кольцо должно быть достаточно большим для обеспечения потока. Целью должно быть достижение кольца размером не менее 2 мм, в зависимости, конечно, от перепада давления на кольце. Поэтому было бы неплохо подключить кольцо с одной стороны к максимально возможному давлению (непосредственно после насоса охлаждающей жидкости), а с другой стороны — к стороне всасывания насоса охлаждающей жидкости.Таким образом будет достигнуто максимальное падение давления, а кольцо можно будет сделать как можно меньшим, что ограничит общую длину двигателя.

Возвращаясь к уплотнению, можно также использовать линейный контакт между нижней стороной фланца гильзы и блоком. Преимущество здесь в том, что не требуется уплотнительное кольцо; Обратной стороной является то, что эта особенность может врезаться в конструкцию блока под действием тепловых нагрузок и горения (что приводит к микроперемещениям между футеровкой и блоком).

Гильзовка блока цилиндров в Санкт-Петербурге

Что такое гильзовка цилиндров и зачем она нужна

Ход работы при гильзовании

Гильзовка блока цилиндров в Санкт-Петербурге цена недорого

Стоимость работ по гильзовке блока цилиндров

Процесс гильзовки блока цилиндров

Дополнительные услуги по ремонту двигателей

Гильзование двигателя что это

Гильзованный мотор: особенности гильзованных двигателей

Зачем и когда моторы начали гильзовать

Неремонтопригодный блок цилиндров: что нужно знать

Недостатки блока цилиндров из алюминия

Ремонт алюминиевого блока цилиндров

Расточка и гильзовка блока цилиндров

Гильза цилиндра: что это такое

Как гильзуют блок цилиндров

Тонкости и нюансы во время гильзовки блока

Что собой представляет гильзовка двигателя и как её делают

Понятие гильзы

Когда и для чего появилась гильзовка

Дальнейшее развитие и неремонтопригодные блоки

Процедура гильзовки

Некоторые тонкости гильзования

Зачем нужна гильзовка блока цилиндров

Гильзованный мотор: особенности гильзованных двигателей

Гильзовка блока цилиндров — Продеталь.рф на DRIVE2

Гильзование блока цилиндра: 3 типа детали и 2 основных метода

Что такое гильза блока цилиндров двигателя

Разновидности гильз

Технология гильзовки

Метод горячего гильзования

Зачем нужна гильзовка блока цилиндров

Что называют гильзой двигателя

Эволюция гильзовки на этапе производства двигателя

Капитальный ремонт мотора

При чём здесь гильзовка

Применение гильзовки в процессе ремонта двигателя

Замена «мокрых» гильз

Замена «сухих» гильз

Гильзовка блока цилиндров, перегильзовка ГБЦ двигателя в Туле

Что такое гильзовка блока цилиндров?

Различают следующие виды гильзовки:

В каких случаях необходима гильзовка?

Как проводится гильзование?

как и зачем проводится, требования к мотору, гильзовка двигателя

Зачем нужно растачивать блок цилиндров

Все ли моторы подаются расточке

Как выполняется расточка блока цилиндров

Что такое гильзовка блока цилиндров

Гильзовка, капитальный ремонт двигателя Мерседес (Mercedes)

Качественное обслуживание двигателя Мерседес — реальня экономия!

Повреждения могут возникнуть и на небольшом пробеге!

Повышенный расход масла?

Альтернатива дорогостоящему ремонту двигателя Мерседес.

marinediesels.co.uk Гильза цилиндра дизельного двигателя с двухтактным крейцкопфом

Анализ отказов футеровки | Запчасти для автомагистралей и тяжелых грузов

Отказ комплекта цилиндра из-за перекручивания уплотнительного кольца гильзы

Отказ комплекта цилиндра из-за ошибок технического обслуживания и сборки

Чрезмерная продувка, вызванная абразивным загрязнением во время сборки

Отказ фланца футеровки из-за неровной установочной поверхности

Неправильное обслуживание системы охлаждения

Последствия плохого обслуживания системы охлаждения

Объяснение питтинга гильзы / гильзы двигателя

Вот основы

Вот и наука

Временные рамки и профилактика

Важность выступа лайнера

Для чего нужен выступ вкладыша?

Как вы измеряете выступание лайнера?

Каковы последствия неправильного выступа гильзы?

— купить вкладыш двигателя с бесплатной доставкой на AliExpress

Гильзы цилиндров

Концепции зажима гильз цилиндра — High Power Media

Добавить комментарий Отменить ответ
