Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Распиновка розетки фаркопа. Схема подключения электрики

 Поскольку тягово-сцепного устройство в основном подразумевает транспортировку прицепа по дорогам общего пользования, оно должно быть оборудовано электрической розеткой, дублирующей всю сигнализирующую светотехнику автомобиля на прицеп. Эксплуатация легкового прицепа с неработающими габаритами, стоп сигналами и указателями поворота запрещена. Не исправная световая сигнализация прицепа подлежит тем же самым штрафным санкциям, что и не работающие осветительные приборы на автомобиле. Отсюда следует, что после монтажа прицепного устройства, обязательно необходимо подключить электрику фаркопа.

Все легковые прицепы делятся на два вида по контактной группе подключаемой вилки. На 7-ми и 13-ти контактные разъемы. Тринадцати-пиновые розетки в основном используются на прицепах-кемперах, автодомах, на всех остальных легковых телегах для перевозки груза реализована семи контактная евро схема. О ней мы и поговорим далее.

Для многих автомобилей, как отечественного, так и иностранного производства самым распространенным является подключение проводки непосредственно напрямую к задним фонарям. Для этого необходимо два жгута трех и четырёх жильных кабелей длинною примерно по 1.5 метра.

К левому фонарю подключаем габарит, сигнал поворота и противотуманный фонарь (при наличии). К правому: габарит, поворотник, стоп сигнал и массу (земля). Далее выводим все жгуты в низ бампера где будет монтироваться розетка фаркопа и подключаем контактную группу по следующей нумерации:

1 — левый поворот

2 — противотуманный фонарь

3 — земля

4 — правый поворот

5 — габарит

6 — стоп сигнал

7 – габарит

После сборки розетки необходимо проверить правильность подключения либо сигнальным тестером, либо прицепом с исправной светотехникой.

Схема подключения прицепа для начинающих

Многие автомобилисты считают, что подключение фаркопа – простая и быстрая процедура. По сути, подсоединить прицеп к машине действительно несложно. В то же время подключение электрики прицепа уже может вызывать немало вопросов. В таких случаях понадобится схема подключения фаркопа.

Наличие самого фаркопа на автомобиле мы обсуждать не будем, так как без прицепного устройства обойтись в таких ситуациях нереально.

Как правило, на фаркопах имеется специальная площадка, на которой расположена розетка фаркопа. В большинстве случаев эта самая розетка оснащается защитной крышкой.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории нашей страны обычно применяют 7-контактные устройства, а вот 13-контактные розетки можно увидеть на многих автомобилях, эксплуатирующихся в Европе и США. По сути, разница заключается в применении дополнительных контактов, необходимых для активации противотуманок и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

  • стандартный;
  • универсальный.

Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами. В таких случаях схема подключения прицепа вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый

Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля. Как правило, там можно найти технологическое окошко, которое производители делают для упрощения процедуры замены перегоревших лампочек. Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Для реализации поставленной задачи можно найти обжимные клипсы либо просто удалить изоляцию с провода, соединить его с проводом, идущим от розетки, и закрепить результат с помощью пайки. Схема электрической проводки автомобиля на этом этапе точно не помешает. Кстати, советуем посмотреть видеосюжет, что поможет вам убедиться в правильности своих действий. Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Если речь идет о современном автомобиле с непростой электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом.

Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

Розетка под прицеп схема — Автомобильный портал AutoMotoGid

На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Для обеспечения безопасной эксплуатации машины необходима розетка, к которой осуществляется подключение проводки фаркопа. Правильное подключение электрики позволяет подать сигналы управления с помощью электрических проводов на правые и левые поворотники, стоп-сигналы, лампы габаритов и фонарей, а также на сигнал заднего хода. Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Рассмотрим возможные способы подключения розетки фаркопа.

Разновидности разъемов и схема подключения фаркопа 7 контактов

Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Не все автомобилисты знают, через какую розетку можно подключить прицеп к транспортному средству.

Выполнить подключение розетки поможет схема подключения фаркопа 7 контактов

Проводка фаркопа подключается через различные виды разъемов в зависимости от производителя и типа автомобиля, а также страны изготовления авто:

  • на европейском континенте большинство автолюбителей использует разъем, имеющий 7 контактов. Коннектор на 7 пин распространен в странах СНГ. Семиконтактная схема розетки прицепа используется на всех отечественных автомобилях;
  • схема розетки фаркопа на машинах американского производства аналогична по конструктивному исполнению европейской. Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля;
  • машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют 13-контактную систему подключения. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах;
  • на импортных тягачах применяется 15-пиновый вариант разъема. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Отличительная особенность данного коммутирующего девайса – невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости.

Благодаря тому, что в каждой части коннектора имеются розеточные и штекерные элементы, соединение можно выполнить даже с закрытыми глазами.

Через различные виды разъемов подключается проводка фаркопа

В семипиновой схеме каждый контакт имеет соответствующий номер, а провод, подходящий к контактной группе, отличается цветом. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Разберемся, к каким потребителям поступают сигналы от определенных контактов:

  • к контакту номер 1 подходит провод желтого цвета, подающий питание к лампе левого фонаря поворота;
  • контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары;
  • третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы;
  • контактная группа номер 4 связана проводом в зеленой оболочке с лампой сигнала правого поворота;
  • от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера;
  • через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение;
  • штекер номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Соответствующий номер имеет каждый контакт в семипиновой схеме

Как подключить розетку фаркопа

К выполнению работ по подключению розетки приступают после того, как выполнена установка фаркопа. Обычно в комплекте с фаркопом поставляется и сама розетка.

Если рядом с вашим сцепным устройством она отсутствует, необходимо купить:

  • крепежную пластину;
  • семиконтактную розетку;
  • крепежные элементы;
  • жгут проводов.

Также потребуется схема подключения розетки фаркопа. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Подключение розетки фаркопа может осуществляться по одной из двух схем:

  • стандартной. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы;
  • универсальной. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

По одной из двух схем может осуществляться подключение розетки фаркопа

Независимо от особенностей электросхемы, соблюдайте следующий порядок действий при подключении коннектора:

  • подготовьте провода, соответствующие по площади сечения и цвету изоляции;
  • нарежьте проводники на заготовки, имеющие соответствующую длину;
  • произведите зачистку проводов путем удаления изоляции и залудите концы;
  • соберите провода в жгут и зафиксируйте его в розетке;
  • произведите распайку концов к соответствующим клеммам коммутирующего устройства;
  • выполните прокладку жгута в соответствии со схемой монтажа и подключите провода;
  • зажмите шлейф с проводами хомутами и обеспечьте безопасность электропроводки.

Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. Нарушение этого требования и отклонение от стандартной схемы монтажа могут вызвать выход осветительных приборов из строя, нагрев проводов, перегорание предохранителей и возгорание проводки.

Целесообразно воспользоваться услугами опытных электриков, которые владеют тонкостями коммутации и знают особенности электросхем.

Стандартная схема розетки прицепа легкового автомобиля – первый вариант

Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Только после этого выполняется подключение розетки прицепа. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Допускается удаление защитной изоляции проводов и фиксация пайкой.

Универсальная схема подключения автомобильной розетки прицепа – второй метод

Подключение фаркопа для автомобилей с электронным блоком управления осуществляется совершенно другим способом. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Оно является связующим элементом между электронной системой управления и задней оптикой, позволяет блоку управления распознать дополнительное электрооборудование. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика. Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Не стоит пренебрегать подключением электрики автомобильного прицепа. Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Перед выездом в дорогу визуально убедитесь в надлежащем состоянии электропроводки и уделите несколько минут проверке работы электрооборудования прицепа.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопаВилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.


контакта
КодЦвет провода по ГОСТ 9200-76Цвет некоторых прицепов (Украина)Назначение
1LЖелтыйЗеленыйПоворотник левый
254GСинийКрасно-белыйПротивотуманные огни
331БелыйЧерныйМинус (заземление)
4RЗеленыйЖелтыйПоворотник правый
558RКоричневыйРозово-красныйПравый габарит
654КрасныйБело-голубойСтоп-сигналы
758LЧерныйЧерно-голубойЛевый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа
Розетка фаркопаВилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контактаЦвет проводаНазначение
1ЖелтыйПоворотник левый и аварийка
2СинийПротивотуманки
3БелыйЗаземление (минус) для клемм 1-8
4ЗеленыйПоворотник правый
5КоричневыйГабарит правый
6КрасныйСтоп-сигнал
7ЧерныйГабарит левый
8РозовыйЗадний ход
9ОранжевыйПитание 12 В (35А) напрямую от аккумулятора
10СерыйПитание 12В (35А) при включенном зажигании
11Черно-белыйЗаземление для № 10
12Бело-синийЗапасное гнездо (резерв)
13Красно-белыйЗаземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

При перевозке крупногабаритных грузов, превышающих объем багажника легкового автомобиля, не обойтись без прицепа. В соответствии с ПДД, такое устройство должно быть оборудовано должным образом для обеспечения норм безопасности. В первую очередь, это требование касается световых приборов, а именно, габаритных и поворотных огней, а также подсветки номерного знака. Соответственно, для подачи питания и управления оборудованием необходимо объединить электросхемы грузового прицепа и автомобиля, делается это с помощью соединительной фишки.

Способы подключения розетки фаркопа

Есть два варианта выполнить подсоединение:

Рассмотрим каждый из них.

Штатное подключение

У многих современных автомобилей для подключения электрической разводки прицепа предусмотрен разъем, к которому подводятся управляющие провода и питание. В этом случае достаточно подобрать соответствующий штекер и подсоединить его к проводке прицепа (согласно распиновке, указанной в руководстве пользователя).

Штатная розетка фаркопа

Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Заметим, что самостоятельные манипуляции с ней приводят к потере права на гарантийное обслуживание.

Подключение универсальным способом

Когда соединительная фишка не предусмотрена в конструкции, владелец авто может установить ее самостоятельно. Единственное ограничение для этого – наличие бортового компьютера. Если его нет, то розетку подключают напрямую, соединив ее проводами с управляющими цепями при помощи специальных клипс (рис. 3) или методом пайки.

Рисунок 3. Соединительные клипсы

Предварительно следует найти нужные провода, наличие схемы электропроводки существенно ускорит эту процедуру. Желательно проверить соответствие найденной цепи, сделать это можно при помощи мультиметра.

Как уже упоминалось, данный способ не подходит для транспортных средств, оборудованных бортовым компьютером. Это связано с тем, что подключение прицепа напрямую к сигнальным цепям вызовет в них увеличение нагрузки, что будет воспринято компьютером, как неисправность.

Решить проблему можно с помощью специального устройства – блока согласования, он включается между шиной управления и элетропроводкой прицепа (распайка шины указана в руководстве). Не будем здесь приводить принцип работы этого устройства, поскольку это тема отдельной статьи. В результате установки блока согласования бортовой компьютер «не заметит» подключения к системе электропроводки прицепа.

Разобравшись со способами подключения, перейдем к распиновкам розеток. Вначале рассмотрим классические европейские стандарты, потом ознакомимся с их американским вариантом.

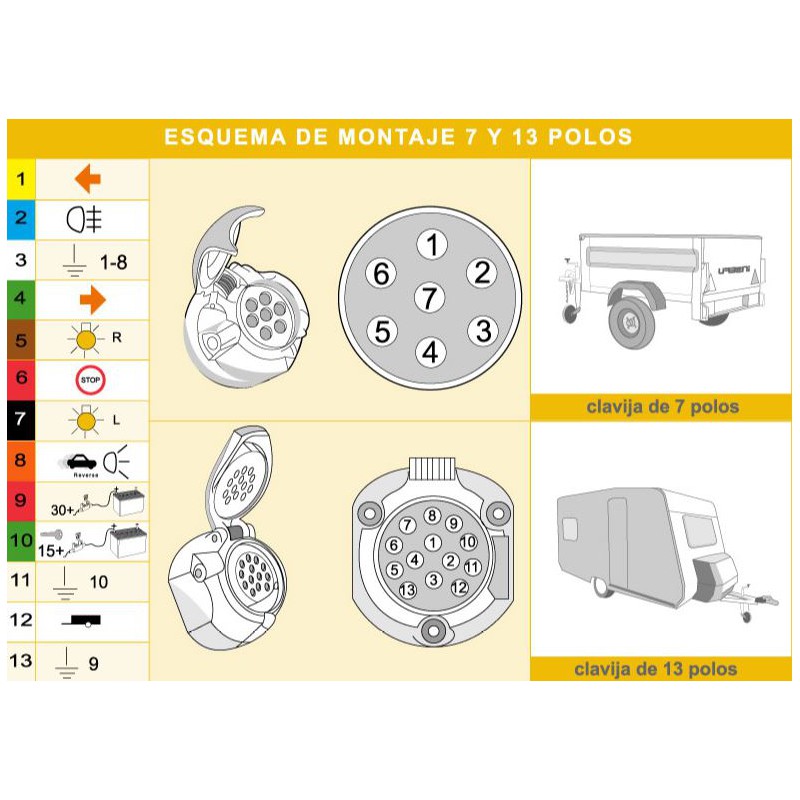

Распиновка 7 пиновой розетки

Ниже показан рисунок с распайкой 7-ми пинового разъема (розетка и штекер). Указана типичная расцветка проводов для авто российской сборки (возможно отклонение по цветам). В европейских машинах на разъеме могут быть задействованы не все контакты.

Распиновка 7-пин розетки фаркопа (А) и соответствующего штекера (В) прицепа

Пояснение к рисунку:

  1. Сигнал управления поворотником левого борта.
  2. Подключение ПТФ (в иномарках контакт может быть не задействован).
  3. Масса.
  4. Сигнал управления поворотником правого борта.
  5. Габаритные огни левого борта.
  6. Управление стоп-сигналами.
  7. Габаритные огни правого борта

На текущий момент 7 контактный разъем в современных иномарках практически не используется, там устанавливаются розетки на 13 пин. Если на прицепе штекер старого типа, подключить его к новому евроразъему можно с помощью специального переходника, что значительно проще, чем менять разъем.

Переходник с 7 на 13 пин

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.

Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контактаОкраска проводаФункциональное назначение
1ЖелтаяПоворотник левого борта
2СиняяЗадний ПТФ
3БелаяМасса для цепей с 1 по 8
4ЗеленаяПоворотник правого борта
5КоричневаяПодсветка номерного знака и габаритные огни правой стороны
6КраснаяУправление стоп-сигналами
7ЧернаяПодсветка номерного знака и габаритные огни левой стороны
8ОранжеваяСигнал заднего хода
9Красная с коричневым+12 V от аккумуляторной батареи
10Синяя с коричневым+12 V (при включении зажигания)
11Синяя с белымМасса для цепи 10
12Не задействован
13Зеленая с белымМасса для цепи 9

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа – принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

  1. Подключение габаритных огней.
  2. +12 V.
  3. Поворотные огни правого борта.
  4. Управление стоп-сигналами.
  5. Масса.
  6. Поворотные огни левого борта.
  7. Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

  1. Масса.
  2. Управление габаритными огнями.
  3. Поворотник левого борта и управление стоп-сигналом.
  4. Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

  1. Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
  2. Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

«>

Схема розетки на прицеп


Схема подключения розетки прицепа легкового авто: виды и контакты

На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Для обеспечения безопасной эксплуатации машины необходима розетка, к которой осуществляется подключение проводки фаркопа. Правильное подключение электрики позволяет подать сигналы управления с помощью электрических проводов на правые и левые поворотники, стоп-сигналы, лампы габаритов и фонарей, а также на сигнал заднего хода. Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Рассмотрим возможные способы подключения розетки фаркопа.

Разновидности разъемов и схема подключения фаркопа 7 контактов

Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Не все автомобилисты знают, через какую розетку можно подключить прицеп к транспортному средству.

Выполнить подключение розетки поможет схема подключения фаркопа 7 контактов

Проводка фаркопа подключается через различные виды разъемов в зависимости от производителя и типа автомобиля, а также страны изготовления авто:

  • на европейском континенте большинство автолюбителей использует разъем, имеющий 7 контактов. Коннектор на 7 пин распространен в странах СНГ. Семиконтактная схема розетки прицепа используется на всех отечественных автомобилях;
  • схема розетки фаркопа на машинах американского производства аналогична по конструктивному исполнению европейской. Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля;
  • машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют 13-контактную систему подключения. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах;
  • на импортных тягачах применяется 15-пиновый вариант разъема. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Отличительная особенность данного коммутирующего девайса – невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости.

Благодаря тому, что в каждой части коннектора имеются розеточные и штекерные элементы, соединение можно выполнить даже с закрытыми глазами.

Через различные виды разъемов подключается проводка фаркопа

В семипиновой схеме каждый контакт имеет соответствующий номер, а провод, подходящий к контактной группе, отличается цветом. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Разберемся, к каким потребителям поступают сигналы от определенных контактов:

  • к контакту номер 1 подходит провод желтого цвета, подающий питание к лампе левого фонаря поворота;
  • контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары;
  • третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы;
  • контактная группа номер 4 связана проводом в зеленой оболочке с лампой сигнала правого поворота;
  • от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера;
  • через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение;
  • штекер номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Соответствующий номер имеет каждый контакт в семипиновой схеме

Как подключить розетку фаркопа

К выполнению работ по подключению розетки приступают после того, как выполнена установка фаркопа. Обычно в комплекте с фаркопом поставляется и сама розетка.

Если рядом с вашим сцепным устройством она отсутствует, необходимо купить:

  • крепежную пластину;
  • семиконтактную розетку;
  • крепежные элементы;
  • жгут проводов.

Также потребуется схема подключения розетки фаркопа. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Подключение розетки фаркопа может осуществляться по одной из двух схем:

  • стандартной. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы;
  • универсальной. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

По одной из двух схем может осуществляться подключение розетки фаркопа

Независимо от особенностей электросхемы, соблюдайте следующий порядок действий при подключении коннектора:

  • подготовьте провода, соответствующие по площади сечения и цвету изоляции;
  • нарежьте проводники на заготовки, имеющие соответствующую длину;
  • произведите зачистку проводов путем удаления изоляции и залудите концы;
  • соберите провода в жгут и зафиксируйте его в розетке;
  • произведите распайку концов к соответствующим клеммам коммутирующего устройства;
  • выполните прокладку жгута в соответствии со схемой монтажа и подключите провода;
  • зажмите шлейф с проводами хомутами и обеспечьте безопасность электропроводки.

Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. Нарушение этого требования и отклонение от стандартной схемы монтажа могут вызвать выход осветительных приборов из строя, нагрев проводов, перегорание предохранителей и возгорание проводки.

Целесообразно воспользоваться услугами опытных электриков, которые владеют тонкостями коммутации и знают особенности электросхем.

Стандартная схема розетки прицепа легкового автомобиля – первый вариант

Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Только после этого выполняется подключение розетки прицепа. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Допускается удаление защитной изоляции проводов и фиксация пайкой.

Универсальная схема подключения автомобильной розетки прицепа – второй метод

Подключение фаркопа для автомобилей с электронным блоком управления осуществляется совершенно другим способом. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Оно является связующим элементом между электронной системой управления и задней оптикой, позволяет блоку управления распознать дополнительное электрооборудование. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика. Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Не стоит пренебрегать подключением электрики автомобильного прицепа. Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Перед выездом в дорогу визуально убедитесь в надлежащем состоянии электропроводки и уделите несколько минут проверке работы электрооборудования прицепа.

mensdrive.ru

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

  1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
  2. Отключаете от аккумулятора минусовую клемму.
  3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
  4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
  5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
  6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
  7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
  8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

  1. Масса (минус АКБ).
  2. Левый поворотник.
  3. Правый поворотник.
  4. Стоп-сигнал.
  5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

  1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
  2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

vaz-remzona.ru

отличия 7-контактной и 15-пиновой, кабель ebs и абс

Практически каждый автовладелец, который занимался перевозкой грузов на прицепе, сталкивался с рядом проблем в их подключении. Чтобы этого избежать, необходимо тщательно ознакомиться с нижеприведенным материалом.

Типы розеток освещения грузовых автомобилей

Зачастую на всех новых тягачах монтируют два разъема под освещения – S и N типа. Каждый из них отвечает за определённую функцию.

Более детально о них:

  • Тип N предназначен для проводки габаритов и индикаторов тормозной системы от грузовика до прицепа. Например, седельный тягач daf подсоединяет так передние противотуманки.
  • Тип S используется для передачи питания на фонари заднего хода, а также противотуманки. Например, седельный тягач рено имеет такой тип соединения.

Их внешний вид зачастую ничем не отличается, но иногда они могут иметь различную расцветку, например:

  • Белая крышка – S.
  • Чёрная – N.

Несмотря на их схожесть, они имеют специфику в проводке:

  • N оснащена контактами одной толщины, лишь разъем для массы получил больший диаметр.
  • Что касается S, то ее масса напоминает форму трубки.

Помимо вышеперечисленных розеток, практически каждый тягач Шмитц, МаЗ, ДАФ или КАМАЗ имеет 15-ти полюсную для освещения, а также АБС и ЕБС. Немного отличается седельный тягач форд.

Типы розеток освещения представлены на следующем видео:

Способы подключения розетки

Для данного действия существует два способа – штатный и универсальный tga.

Стоит более детально разобраться с каждым из них.

Штатный

Данный способ наиболее практичен. Но, он подходит только в том случае, когда на грузовике с завода уже предусмотрен необходимый разъем для установки прицепа Krone и полуприцепа MAN.

Если такой имеется, то стоит лишь выбрать необходимый штекер, который нужно подсоединить согласно проводке на Truck Carnehl или Schmitz.

Такой антиблокировочный метод установки не требует вмешательств в электро-проводку.

Универсальный

Если на автомобиле не предусмотрена штатная розетка, то её можно установить самостоятельно. Единственным нюансом выступает наличие бортового компьютера в авто.

Если же он отсутствует, то для соединения контактов достаточно использовать скрутку, специальные клипсы, или же пайку.

Расположение выводов в розетках ABS и EBS

Особых знаний для подсоединения данного вида не требуется. Для успешной реализации задуманного необходима распиновка разъема полуприцепа.

Расположение выводов в розетках ABS и EBS.

Пин разъемов ABS и EBS:

  • Постоянный «+» под номером 30 отвечает за работоспособность электрических клапанов ABS.
  • При включенном зажигании «+» под 15 номером берет запитку от соответствующего реле, которое размещено на электронном блоке ABS.
  • Масса для вывода — 2.
  • Масса 1.
  • Лампочка уведомления о неисправности системы ABS.
  • Шины CANH и CANL ( только при подключении к EBS).

Детальная распиновка розетки полуприцепа для каждого вида транспорта находится ниже.

Для тягача и прицепа

Pin для установки ABS и EBS имеет следующую расцветку проводов:

  1. Темно-красный.
  2. Черный, реже – серый.
  3. Яркий желтый.
  4. Бурый.
  5. Чистый белый.
  6. Белый с салатовой полоской (в случае с EBS).
  7. Белый с коричневой полоской (только в EBS).

Детальная информация видна на видео:

Для полуприцепа

В случае подключения ABS разъема, распиновка кабеля полуприцепа следующая:

  1. Темного красного цвета.
  2. Бело-красного.
  3. Коричневого с голубой полосой.
  4. Темного коричневого.
  5. Желтого с голубой полосой.
Для грузовика VOLVO

Распайка контактов.

В случае подключения ABS и EBS разъемов на этих марках автомобилей присутствует распайка следующего цвета:

  1. Красного с сечением в 6 мм²/4 мм².
  2. Светлого серого.
  3. Мутного белого.
  4. Белого, сечение которого 6 мм²/4 мм².
  5. Коричневого.
  6. Розового.
  7. Фиолетового.
Для грузовика IVECO

Во время подключения на тягачи данной марки, распиновка перекидки полуприцепа имеет следующего цвета:

  • Красного с сечением 4 мм².
  • Зелёного с сечением 1 мм².
  • Коричневого с сечением 1 мм².
  • Коричневого с сечением 4 мм².
  • Фиолетового с сечением.
  • Бело-коричневого с сечением 2,5 мм².
  • Бело-зеленого с сечением 2,5 мм².

Подключение розетки наглядно представлено на видео:

Распиновка 7-полюсной розетки

Данный вид разъемов не требует особого описания и достаточно прост в подсое-динении. Достаточно сложно запутаться среди семи разноцветных контактов.

Схема следующая:

  • Красный – тормоз.
  • Белый – масса.
  • Чёрный отвечает за левый габарит.
  • Жёлтый цвет – левого поворотника.
  • Зеленый цвет – правого поворота.
  • Коричневый – правого габарита.
  • Голубой – свободный контакт.

Распиновка 15-контактной розетки

Данный вид можно встретить практически на всех европейских, азиатских и русских автомобилях.

Стоит отметить, что распиновка 15-пиновой розетки на полуприцепах, независимо от марки авто – на всех одинаковая, отличие может быть только в расцветке.

Для тягача

Распиновка 13-контактной розетки.

Данную распиновку вы сможете посмотреть только на схеме, которую необходимо отыскать в интернете самостоятельно.

Для прицепа и полуприцепа

Такой тип – это принятый стандарт практически для всех моделей тягачей.

Стоит отметить, что штекер на пятнадцать контактов не позволяет подключить прицеп Тонар или Крона через 13-ти контактную.

Чем отличается американский стандарт от европейского

Ни для кого не секрет, что все американские стандарты имеют отличия от евро. Розетки освещения не стали тому исключением. Но стоит отметить, что единым различием выступает лишь их форма. Именно поэтому заменить американскую на европейскую не составляет особого труда.

Советы по подключению розеток

Чтобы добиться прочного и качественного соединения, необходимо произвести несколько следующих действий.

  • Надежно обжать провод.
  • Конец провода залудить.
  • Зажать провод болтом, срезав изоляцию.

Правильно выполненная работа – залог успешной и длительной эксплуатации.

yvezi.ru

схема подключения розетки 7 pin, распиновка розетки фаркопа

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть  надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для  того  чтобы  подключить прицеп правильно,  должна быть  заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам.  Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Содержание статьи

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

  • cемиконтактные 7 pin разъемы европейского типа;
  • разъемы американского типа 7 пин;
  • разъемы 13 pin;
  • особые разъемы.

При этом на территории СНГ зачастую используются 7-контактные разъемы, тогда как 13-контактные часто встречаются на европейских и американских авто. Основное отличие – наличие нескольких дополнительных контактов, чтобы получить возможность включить противотуманные фары, а также допоборудование, которое используется в домах-прицепах.

Что касается стандарта, на обычном прицепе для легковых машин  должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется  контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой  без доработок к розетке 7 пин  не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от  сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Если же говорить об упомянутом выше евроразъеме, такое решение используется для подавляющего большинства прицепов легковых машин. При этом важно учитывать, что приемная, а также ответная часть имеют гнезда двух типов, то есть гнездо «папа» и гнездо «мама». Данное решение необходимо для безопасности, чтобы исключить возможные ошибки при подключении таких разъемов. Также расположение гнезд предотвращает короткое замыкание.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше,  контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

  • Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Лучше ставить розетку в различные проемы для замены ламп, так как в таких областях наиболее удобный доступ к колодкам. Еще добавим, если на самом фаркопе есть розетка с выведенными на нее сигналами, можно приобрести 7-и контактную вилку. Такова штатная схема подключения фаркопа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

 Начнем с того, что распиновка 7 контактной розетки следующая:

  • поворотник левый;
  • фонарь заднего хода;
  • земля;
  • поворотник правый;
  • подсветка номера и правый габарит;
  • стоп-сигналы;
  • левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения.  Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь)  машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Чтобы подключить фаркоп или подсоединить прицеп,   заранее нужно приготовить материалы для монтажа и подключения. Речь идет о корпусе розетки для фаркопа с крышкой и резиновым кольцом для уплотнения. При выборе нужно обращать внимание на то, чтобы все детали корпуса прилегали, не было люфтов, запрессованные латунные контакты не должны болтаться. Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок  управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

Электронный блок согласования необходим  для подключения  прицепа к машине со сложной электроникой. Блок управления на таких авто обычно тестирует все системы, оптику и т.д. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку  следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК  автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

Еще рекомендуется перед самим подключением выполнять проверку электроцепей в разъеме прицепа (особенно в области контактов и пайки). Важно, чтобы контакты не были окислены или отгнили. Также контакты прозваниваются на предмет короткого замыкания, особенно в подвижных местах.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Задача усложняется в том случае, если таких готовых соединений нет. В этом случае оптимально сначала вывести розетку для прицепа на машине или фаркопе, а уже затем подключать прицеп. При этом нужно отдельно учитывать распиновку и т.д. Напоследок отметим, что если осуществляется подсоединение проводки, такое соединение должно быть выполнено надежно и качественно. Также для авто с электронными контроллерами может отдельно потребоваться блок согласования.



Читайте также

krutimotor.ru

ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА | AUTO-EL-86.ru

ПОДКЛЮЧЕНИЕ РОЗЕТКИ ПРИЦЕПА






Схема подключения розетки прицепа на легковой транспорт



ВНИМАНИЕ!!! НЕ НА ВСЕ СОВРЕМЕННЫЕ АВТОМОБИЛИ МОЖНО ТАК ПОДКЛЮЧАТЬ!!! ТРЕБУЕТСЯ ДОПОЛНИТЕЛЬНЫЙ ПЕРЕХОДНИК И ПРОГРАММИРОВАНИЕ АВТОМОБИЛЯ!!!



ISOНазначение

1

L

Левый поворот

2

54g

Опция (задний ход, противотуманный фонарь)

3

31

Масса

4

R

Правый поворот

5

58R

Габарит правый

6

54

Стоп

7

58

Габарит






Схема подключения розетки прицепа на грузовой транспорт







НазначениеЦвет провода

ПС-325

1

МАССА

БЕЛЫЙ

2

Габарит левый

ЧЁРНЫЙ

3

Поворот левый

ЖЁЛТЫЙ

4

Стоп

КРАСНЫЙ

5

Поворот правый

ЗЕЛЁНЫЙ

6

Габарит правый

КОРИЧНЕВЫЙ

7

+12V (+24V) для переносной лампы

СИНИЙ

ПС-326

1

МАССА

БЕЛЫЙ

2

3

Задний ход

ЧЁРНЫЙ (А/М КамАЗ)

4

5

6

7

Противотуманный фонарь

СИНИЙ (А/М КамАЗ)



auto-el-86.ru

Схема подключения фаркопа автомобиля к прицепу

Дата публикации: .
Категория: Автотехника.

Наличие тягового сцепного устройства (ТСУ) в автомобиле, позволяет транспортировать грузы с помощью прицепа. Однако мало просто приобрести и установить наиболее подходящий для вашей машины фаркоп, его нужно также подключить. Дело в том, что для безопасной эксплуатации прицепа, на нем обязательно должны работать сигнальные огни, позволяющие другим участникам дорожного движения ориентироваться в ваших действиях.

Подключение электрики фаркопа своими руками можно произвести без лишних затрат и специализированных инструментов. Достаточно лишь разобраться в типе разводки и приобрести соответствующий переходник, если он потребуется.

Европейская и отечественная разводка

На самом ТСУ под защитной крышкой расположена особая площадка — розетка фаркопа. Схема ее подключения зависит от количества контактов. Обычно на отечественных авто используются розетки на 7 контактов, а 13-контактные изделия больше характерны иномаркам из Европы и США (американские выпускаются также с 7-контактными розетками). По большому счету распиновка разъема фаркопа отличается только наличием дополнительных пинов для активации электрической начинки, которая устанавливается не в обычных прицепах, а в полноценных домах-прицепах. Если же речь идет о стандартном устройстве для перевозки вещей, то для него больше подойдет разъем фаркопа, распиновка которого будет соответствовать 7 элементам.

Рассмотрим вариант европейской разводки, где:

Подключение проводки фаркопа производится также и по отечественной схеме:

  • Левый поворотник (желтый).
  • Противотуманка (голубой).
  • «Земля».
  • Правый поворотник (зеленый).
  • Свободный.
  • Стоп-сигналы (коричневый).
  • Габаритные огни (черный).

Если распиновка фаркопа не соответствует прицепу (допустим, вы планируете эксплуатировать отечественный прицеп, подключив его к иномарке, или наоборот), то достаточно только приобрести адаптер и произвести подключение по описанной выше схеме.

Пришло время перейти к практическим рекомендациям, касающимся того, как подключить розетку фаркопа к автомобилю самостоятельно.

Подключаем розетку фаркопа к машине

Перед тем, как произвести подключение розетки фаркопа к автомобилю, необходимо удостовериться, что ее корпус, крышка и заглушка герметичны. Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Если конструкция не герметична, то слабые места нужно будет обработать силиконом, после завершающего этапа монтажа фаркопа.

Сама розетка подключается двумя способами:

  • Стандартным. В этом случае не предполагается никаких изменений электрической системы автомобиля. Если прицеп и ТСУ обладают соответствующими разъемами, то схемы для такого подключения не потребуется – достаточно всего лишь вставить розетку в гнездо.
  • Универсальным. В случае, когда речь идет не о штатном оборудовании, а о приобретенном дополнительно фаркопе или прицепе, то чаще всего требуется более сложное подключение.

Если со стандартным вариантом все понятно, то подключить фаркоп к проводке автомобиля универсальным методом можно двумя вариантами.

Вариант 1

Данный метод подходит для тех ситуаций, когда в автомобиле отсутствует современный блок управления, что делает возможным подключить провода напрямую к электро-цепи. Это означает что проводка, идущая с разъема, подключается к проводам задних световых элементов.

Для этого, сперва, необходимо обратиться к схеме подключения розетки прицепа, которую можно найти в сопроводительных документах и инструкциях. Далее, производится подключение самой розетки в области, где располагается колодка жгута заднего фонаря машины. Чаще всего в этом месте можно найти специальное технологическое окно, предусмотренное производителями с целью упростить процедуру замены испорченных лампочек.

Полезно! При этом у вас должен быть лишний провод для второго поворотника.

Для того чтобы подключить розетку таким образом вы можете использовать обжимные клипсы или просто снять изоляцию с проводов, соединить их и закрепить посредством пайки. Также стоит учитывать, что для того, чтобы все подключить правильно, лучше вооружиться схемой электропроводки машины.

Вариант 2

Если же вы являетесь владельцем современной иномарки, то, скорее всего в ней установлена непростая электронная начинка, которая не позволит подключить прицеп первым методом. Дело в том, что установленный блок управления постоянно контролирует оптику, расположенную в задней части автомобиля. Как только в этой области начнется большее потребление тока – это будет воспринято системой как ошибка.

Чтобы избежать подобной проблемы используется дополнительный элемент, который называется блоком согласования. Этот прибор подключают к штатной электрике автомобиля, и он становится своего рода посредником, позволяющим беспрепятственно передавать сигнал на световые элементы прицепа.

Полезно! Блок управления элементарно не будет «видеть» дополнительный и элемент, соответственно никаких сообщений об ошибках водитель не получит.

Если вы не хотите покупать блок согласования, то можно воспользоваться маленькой хитростью – использовать реле. Оно, по большому счету, будет выполнять функцию управляющего элемента, подающего напряжение на габаритные огни прицепа. Также реле можно установить и для стоп-сигналов и противотуманок (если таковые установлены).

После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги. Для «брешей» используется силикон, а для защиты контактов от окисления их рекомендуется обработать графитовой смазкой.

В заключении

При подключении фаркопа, важно соответствовать схемам, чтобы все элементы работали правильно. Если вы сомневаетесь в своих силах, то лучше не рисковать и обратиться к специалистам, которые за небольшую плату сделают все согласно всем требованиям.

avto-moto-shtuchki.ru

Схема подключения розетки прицепа автомобиля, распиновка фаркопа

Принятые во всем мире правила предусматривают установку на прицепы (буксируемые транспортные средства, БТС) для легковых машин сигналов поворота влево/вправо, а также стопа. Для подключения проводки БТС к автомобилю применяют два вида розеток на 7 или 13 выводов. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть. Ночью это может стать причиной аварии.

7 и 13 контактов: в чем разница

Основное отличие этих разъемов в том, что устройства, в которых вилка и розетка имеют по 7 выводов (клемм), обеспечивают лишь выполнение основных функций: габариты, повороты и стоп-сигнал. Для большинства водителей этого достаточно, однако тяга к комфорту привела к появлению устройств, в которых используют 13 выводов. Дополнительные контакты необходимы для присоединения оборудования домов на колесах к аккумулятору автомобиля. Причем два вывода обеспечивают постоянное подключение, а еще два подают плюс и минус напряжения питания от аккумулятора машины лишь после включения зажигания.

Особенности подключения разъемов современных машин

БТС оборудован электропроводкой, которая напрямую соединяет разъем и соответствующие лампы. Если они соответствуют мощности, то никаких проблем во время присоединения к современным автомобилям не будет.

Если же установлены более мощные источники света, то велика вероятность, что электроника машины отключит разъем от бортовой сети автомобиля. Ведь чем выше мощность, тем сильней ток, а значит, больше нагрузка на проводку.

Поэтому в современных машинах с завода установлен блок согласования, который увеличивает ток, подаваемый на разъем и снимает ограничение по мощности. Естественно, что монтаж такого блока требует прокладки новых кабелей, рассчитанных на увеличенный ток.

Схема подключения

Схема подключения прицепа (распиновка) российской розетки на 7 клемм выполнена так:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Лампа стоп-сигнала.
  6. Габаритные огни.

Вот европейская (она же универсальная) распиновка розетки фаркопа:

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

Вот распиновка разъема на 13 клемм:

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.
Другая распиновка

Описанные выше распиновки позволяют без всяких переделок присоединять любой прицеп к любому автомобилю, на котором установлен подходящий разъем. На многих машинах установлены оба вида разъемов, что еще больше увеличивает их универсальность. Поэтому крайне нежелательно менять распиновку. Для этого придется переделывать электрику машины или прицепа и использовать их только друг с другом, без возможности соединения с другими машинами или БТС. К тому же, такая переделка запрещена правилами дорожного движения, принятыми в России. Поэтому в результате переделки вы не только получите проблемы с ГИБДД, но и можете лишиться выплаты по ОСАГО или КАСКО. Ведь полное соответствие транспортного средства установленным в России правилам является одним из обязательных требований страховых компаний.

autolirika.ru

Как подключить розетку фаркопа автомобиля самостоятельно? — Рамблер/авто

Фаркоп есть практически на каждом автомобиле, а если и нет — то прикрепить его не составит особого труда. Но вот более сложная задача — это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю? Знакомимся с двумя основными способами подключения проводки фаркопаДополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля.

Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное — ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах — рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе — соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

auto.rambler.ru

Схема подключения прицепного устройства 7 контактов

Присоединение прицепа легкового автомобиля осуществляется на фаркоп – прицепное шаровое устройство. Он подключается к проводке автомобиля, что позволяет водителю включать габариты, противотуманные фары и поворотники на прицепе. Подключение электрики осуществляется посредством специальной розетки – она имеет 7 или 13 контактов. Независимо от того, использует схема подключения прицепного устройства 7 контактов или 13, может понадобиться смарт-коннект, который согласует между собой электрику автотранспортного средства и прицепа на нем.

Смотрите также:

Некоторые тонкости

На простых автомобилях вроде ВАЗ 2107 подключение розетки фаркопа к автомобилю подсоединяется проводами к штатной проводке, которая отвечает за заднюю оптику.

Рано или поздно вам может понадобится использовать свой легковой автомобиль для перевозки груза

Стандартное подключение электрики осуществляется по принципу «папа-мама», не представляет никаких трудностей, поскольку разъемы продаются во всех автомагазинах. Для того чтобы пайка разъема осуществлялась легко и соответствовала тому, что показывает электросхема, провода различаются по цветам. Для подсоединения проводки лучше выбирать многожильные провода из меди.

Распиновка розетки фаркопа 7 пин сегодня является наиболее популярной. Однако электророзетки для европейских авто могут отличаться от аналогичных приспособлений для легковых автоприцепов отечественного производства расположением сигнальных проводов.

Возникает вопрос: как подсоединить розетку в этом случае? Похожая проблема возникает в том случае, когда вилка на автомобиле имеет 13 контактов, а разъем фаркопа – 7.

Для подключения электрики, если речь идет о разных разъемах, используется специальный смарт-коннект. Он позволяет соединить контакты в случаях, когда распайка не совпадает.

При выборе розетки, следует обратить внимание на наличие резинового уплотнения с тыльной стороны для гидроизоляции контактов

Схема подключения розетки фаркопа на 13 контактов выглядит так, что провода на ней расположены следующим образом:

  • 1 – левый поворот;
  • 2 – противотуманная фара;
  • 3 – земля;
  • 4 – правый поворот;
  • 5 – правый габарит;
  • 6 – стоп-сигнал;
  • 7 – левый габарит;
  • 8 – задний ход;
  • 9 – ток длительной нагрузки;
  • 10 – силовой;
  • 11 – свободный;
  • 12 – свободный;
  • 13 – земля.
13 контактная розеткаСхема подключения фаркопа 7 контактов

Чтобы правильно произвести подсоединение проводки, важно иметь познания в области электротехники. Схема подключения розетки прицепа изображена на рисунке 1.

Схема подключения прицепа

Рис. 1 Подсоединение прицепного устройства на систему автомобильной электропроводки

Размещаем электророзетку на металлической раме, которая обеспечивает крепление прицепного устройства к кузову авто. При покупке обратите внимание на то, чтобы тыльная сторона имела резиновые уплотнения. Это нужно, чтобы обеспечить гидроизоляцию контактов электророзетки.

Подсоединение прицепного устройства к системе электропитания авто осуществляется там, где расположена колодка жгута одного из задних фонарей.

Смотрите также:

Блок согласования

Подсоединение автоприцепа требует внимания не только к тому, насколько схема розетки прицепа подходит к электророзетке на автомобиле. Когда мы пытаемся подсоединить прицепное устройство на автотранспортное средство вроде ВАЗ 2107, у нас не возникнет трудностей – проводка ставится напрямую. Водители современных авто знают, что реакция бортового компьютера на прицеп может быть негативной и привести к неполадкам. Чтобы этого избежать, можно изготовить блок согласования для фаркопа своими руками, схема его позволяет корректно организовать работу электросистемы.

При попытке включить противотуманные фары или поворотники такое устройство посылает сигнал на бортовой компьютер, указывая при этом, какую ветку электроцепи следует задействовать, и какое соединение для этого используется. Изготовив и установив смарт-коннект для фаркопа своими руками, вы обеспечиваете стабильную и правильную работу электросистемы и бортового компьютера.

[democracy]

[democracy]

Автор: Семин Виктор Юрьевич

Образование: Самарский автодорожный колледж. Инженер телекоммуникаций и электроники. Водитель второй категории/автослесарь. Навыки ремонта машин отечественного производства, ремонт ходовой, ремонт тормозной системы, ремонт коробок передач, кузовные…

okuzove.ru

Схема подключения прицепа для начинающих

Многие автомобилисты считают, что подключение фаркопа – простая и быстрая процедура. По сути, подсоединить прицеп к машине действительно несложно. В то же время подключение электрики прицепа уже может вызывать немало вопросов. В таких случаях понадобится схема подключения фаркопа.

Наличие самого фаркопа на автомобиле мы обсуждать не будем, так как без прицепного устройства обойтись в таких ситуациях нереально. Как правило, на фаркопах имеется специальная площадка, на которой расположена розетка фаркопа. В большинстве случаев эта самая розетка оснащается защитной крышкой.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории нашей страны обычно применяют 7-контактные устройства, а вот 13-контактные розетки можно увидеть на многих автомобилях, эксплуатирующихся в Европе и США. По сути, разница заключается в применении дополнительных контактов, необходимых для активации противотуманок и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Как подключить розетку фаркопа

Розетку можно подключить лишь двумя методами:

  • стандартный;
  • универсальный.

Применение стандартного способа возможно только в том случае, если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами. В таких случаях схема подключения прицепа вообще не понадобится, так как надо лишь вставить розетку в гнездо. Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но в большинстве случаев автомобилисты вынуждены применять универсальный метод. Мы рассмотрим два варианта развития событий.

Вариант первый

Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Сначала необходимо изучить схему подключения розетки прицепа. Затем с помощью подходящих разъемов подключаем розетку в месте расположения колодки жгута одного из задних фонарей автомобиля. Как правило, там можно найти технологическое окошко, которое производители делают для упрощения процедуры замены перегоревших лампочек. Правда, лишний провод все же будет, ведь придётся подключить второй указатель поворота.

Для реализации поставленной задачи можно найти обжимные клипсы либо просто удалить изоляцию с провода, соединить его с проводом, идущим от розетки, и закрепить результат с помощью пайки. Схема электрической проводки автомобиля на этом этапе точно не помешает. Кстати, советуем посмотреть видеосюжет, что поможет вам убедиться в правильности своих действий. Схема подключения розетки фаркопа должна быть у вас под рукой.

Вариант второй

Если речь идет о современном автомобиле с непростой электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях специалисты используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

Если на автомобиле установлен разъем, стандарт которого отличается от того, что используется на прицепе, советуем воспользоваться услугами специалистов. Если есть желание сэкономить – смотрите опубликованные в этой статье схемы подключения розетки прицепа и распиновку контактов. При наличии некоторых навыков вы сможете решить проблему и самостоятельно. Подключение грузового прицепа осуществляется аналогичным способом.

Не забывайте, что подключать электрику прицепа необходимо в обязательном порядке. Не стоит пренебрегать этим, рассчитывая на внимательность других участников дорожного движения. Это одна из неисправностей, за наличие которой на вас могут наложить штраф. Перед тем как отправиться в путь, выделите одну минуту для проверки работоспособности сигнальных огней прицепа.

avtopub.com

Схема подключения розетки прицепа: распиновка разъема :: SYL.ru

Автомобильный прицеп значительно расширяет возможности машины. При помощи него можно перевозить крупногабаритные грузы, транспортировать снегоход или водный мотоцикл. А иногда и катер.

Для того чтобы сделать использование прицепа безопасным, нужно не только правильно установить фаркоп, но и подключить электрику. Автомобили имеют несколько различных схем подключения розетки прицепа.

Установка фаркопа

Чтобы установить фаркоп, не нужно обладать специальными знаниями по ремонту автомобиля. Любой человек, привыкший самостоятельно менять колеса, сможет поставить прицепное устройство.

Современные машины имеют стандартные места для установки фаркопа. Поэтому, чтобы его смонтировать, нужно:

  1. Установить машину на смотровую яму или подъемник.
  2. Внимательно осмотреть лонжероны. Под слоем заводской антикоррозионной мастики должны быть полоски скотча, закрывающие крепежные гайки. Они жестко приварены к кузову.
  3. Завести фаркоп под пол багажника и совместить проушины прицепного устройства с гайками на кузове.
  4. Болтами, идущими в комплекте, закрепить фаркоп.

При покупке не нужно стараться взять самый дешевый фаркоп. Он может доставить много неудобств при установке. Оригинальные изделия легко отличить по качеству изготовления и окраски. Также приобретаемый фаркоп нужно попробовать пристегнуть к прицепу. Его головка может не подойти к сцепному устройству.

Как подвести электричество к автомобильному прицепу

Бортовое электричество подводится при помощи стандартного подключения розетки прицепа. На автомобилях отечественного производства применяют семиконтактные разъемы. Эта разновидность встречается чаще других.

Американские и некоторые европейские машины используют тринадцатиконтактные разъемы. Это связано с возможностью подключения не только прицепов, но и домов на колесах. Они требуют большой мощности от электрической линии. Кроме этого, при помощи такой розетки дополнительно подсоединяются: задняя видеокамера, парктроники, противотуманные фары.

В России подключение розетки фаркопа отличается от зарубежного. Поэтому импортные прицепы имеют другую распиновку и подключить их к российской розетке без переделки не получится.

Прямое подключение

Схема подключения розетки прицепа имеет 2 разновидности. В зависимости от количества контактов, они подсоединяются по-разному. Здесь указана схема распиновки розетки с 7 контактами.

Условное обозначение

Подключаемый элемент

Сечение

провода

Цвет провода

1

L

Левый поворотник

1,5 мм

Желтый

2

54G

Свободный провод 12 В для любой опции

1,5 мм

Голубой

3

31

Автомобильная масса

2,5 мм

Белый

4

R

Правый поворотник

1,5 мм

Зеленый

5

85R

Правые габаритные огни и подсветка номерного знака

1,5 мм

Красный

6

54

Стоп-сигналы

1,5 мм

Коричневый

7

58L

Левые габаритные огни

1,5 мм

Черный

Цвета, указанные в таблице, соответствуют стандартным цветам проводов, подводящих электричество к элементам оптики.

В этой схеме подключения прицепа, в распиновке розетки нет заднего хода. Потому что подавляющее большинство прицепов для легковых автомобилей не оборудовано соответствующей световой сигнализацией.

Подключение розетки с 13 контактами

Схема распиновки на 13 контактов немного сложнее.

Условное обозначение

Что подключается

Цвет провода

1

1L

Левый поворотник

Желтый

2

2

Задние противотуманные фары

Голубой

3

3/31

Масса для контактов с 1 по 8

Белый

4

4R

Правый поворотник

Зеленый

5

5/58-R

Левые габаритные огни и подсветка номерного знака

Коричневый

6

6/54

Стоп-сигнал

Красный

7

7/58-L

Правые габаритные огни

Черный

8

8

Сигнализация заднего хода

Черно-красный

9

9

Постоянное напряжение силой тока до 35 А

Коричнево-белый

10

10

Напряжение, идущее через замок зажигания

Красный

11

11

Основная масса

Белый

12

12

Резервный провод

Красно-голубой

13

13

Масса для контакта 9

Белый

При отсутствии проверки бортовым компьютером задней проводки схема подключения розетки прицепа остается стандартной.

Самостоятельная установка

Смонтировать электрическую систему фаркопа можно самому. Это отнимет около 2 часов. Электрика имеет несложную схему подключения вилки прицепа к розетке. Разъем должен обеспечивать легкое и надежное соединение электрической проводки.

Для того чтобы установить розетку, нужно:

  1. Открыть багажник машины и снять пластиковую или войлочную обшивку. Клипсы крепления лучше демонтировать съемником в форме лопаточки с прорезью. В этом случае клипсы останутся целыми и не нужно будет покупать новые.
  2. Осмотреть заднюю часть багажного отсека. Там, где крепится бампер, должны быть резиновые заглушки, через которые проходит провод, питающий подсветку номера. Через эту резинку необходимо завести в багажник пучок проводов для подключения розетки фаркопа.
  3. Осмотреть шину, идущую на задние фонари. Разделить пучок на отдельные провода.
  4. Зачистить изоляцию не более 1 см на каждом проводе. К оголенным участкам нужно подсоединить провода от розетки. Соединение лучше делать при помощи обжимных замков для быстрого сращивания проводов. Это качественнее, чем делать скрутки.
  5. Закрепить розетку в своем кронштейне при помощи болтов.
  6. Проверить правильность подключения. Для этого нужно подцепить прицеп к фаркопу и проверить работу световой сигнализации.

Если электрика прицепа работает, можно устанавливать обшивку.

Как найти неисправность

В сырую погоду контакты розетки окисляются. Также на нее попадает грязь, которая ухудшает контакт в разъеме. По этой причине освещение прицепа перестает работать. Как выявить причину и устранить неисправность?

Для простой проверки автомобильной электрики существует индикатор, именуемый в народе «контролька». Он представляет собой лампочку с двумя проводами, имеющими на концах зажимы.

По схеме подключения розетки прицепа ясно, какой осветительный прибор соответствует тому или иному разъему. Нужно проверить индикатором разъем, отвечающий за неработающий фонарь.

Для этого один зажим индикатора фиксируют на железной части фаркопа, который будет служить массой, а второй вставляют в тестируемый разъем. Проверяют при включенной электрике. Если соединение имеет плохой контакт, то лампа индикатора гореть не будет.

Чтобы исправить неисправность, нужно разобрать розетку и зачистить контакты наждачной бумагой.

Согласование оптических приборов

В некоторых современных машинах управление световыми сигналами происходит не напрямую, а через бортовой компьютер. Он тестирует переднюю и заднюю оптику на предмет повышенного потребления электричества. Таким образом, система бережет проводку от короткого замыкания и от установки ламп большой мощности.

В этих автомобилях напрямую подключить розетку легкового прицепа не получится. Система будет выдавать ошибку. Чтобы обойти ее, устанавливают блок, согласовывающий мощность задней световой оптики с компьютером автомобиля.

Блок согласования встраивается в электрическую схему и подключается к проводке.

Материалы для установки

Для того чтобы розетка легкового прицепа работала безотказно, на материале лучше не экономить. Для работы потребуется:

  1. Многожильный провод сечением не менее 1,5 мм. Изоляция должна обеспечивать работу в условиях перепадов температуры.
  2. Гофра для укладки проводов в единый пучок. Она дополнительно создаст защиту.
  3. Розетка. Нужно смотреть, чтобы ее крышка плотно закрывалась без перекосов. А уплотнительное кольцо обеспечивало герметичность. Клеммы внутри не должны болтаться, иначе это приведет к плохому контакту.
  4. Соединители или обжимные замки для сращивания проводов.

Работа розетки происходит в условиях агрессивной среды, поэтому для защиты контактов можно дополнительно использовать силиконовую смазку или солидол.

www.syl.ru

Схема подключения авторозетки для прицепа

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Универсальная схема подключения прицепа: распиновка розетки фаркопа под 7-пиновый стандарт
Розетка фаркопаВилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.


контакта
КодЦвет провода по ГОСТ 9200-76Цвет некоторых прицепов (Украина)Назначение
1LЖелтыйЗеленыйПоворотник левый
254GСинийКрасно-белыйПротивотуманные огни
331БелыйЧерныйМинус (заземление)
4RЗеленыйЖелтыйПоворотник правый
558RКоричневыйРозово-красныйПравый габарит
654КрасныйБело-голубойСтоп-сигналы
758LЧерныйЧерно-голубойЛевый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа
Розетка фаркопаВилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контактаЦвет проводаНазначение
1ЖелтыйПоворотник левый и аварийка
2СинийПротивотуманки
3БелыйЗаземление (минус) для клемм 1-8
4ЗеленыйПоворотник правый
5КоричневыйГабарит правый
6КрасныйСтоп-сигнал
7ЧерныйГабарит левый
8РозовыйЗадний ход
9ОранжевыйПитание 12 В (35А) напрямую от аккумулятора
10СерыйПитание 12В (35А) при включенном зажигании
11Черно-белыйЗаземление для № 10
12Бело-синийЗапасное гнездо (резерв)
13Красно-белыйЗаземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Приобрести 7- и 13-контактные вилки, розетки, блок согласования, электропроводку и другие запчасти для прицепов вы можете в интернет-магазине МЗСА.рф.

Легковой автомобиль не рассчитан для транспортировки тяжелого и габаритного груза, а его багажника хватает только для перевозки домашних вещей и небольшого багажа. Для транспортировки более тяжелых и габаритных грузов необходимо использовать другие способы. Чтобы не перегружать автомобиль, оптимальным способом является применение специального прицепа. Его не обязательно покупать, так как требуется он довольно редко. Поэтому можно просто попросить его у знакомых или взять в аренду. Устройство прицепа несложное, при наличии навыков и инструмента его можно изготовить самостоятельно.

Для присоединения прицепа к автомобилю устанавливается фаркоп и специальная розетка фаркопа, для того, чтобы на прицепе работали стоп-сигналы, поворотные указатели и стояночные фонари. Подключить розетку фаркопа можно как самому, так и обратившись за помощью к специалистам.

Подключение розетки на отечественных автомобилях более простое, так как наши автомобили имеют простые электрические схемы. Кроме этого сложность подключения розетки зависит от выбора варианта схемы подключения. Для этого может понадобиться проведение некоторых испытаний с проводкой автомобиля.

Виды и устройство

Существует два вида розеток фаркопа, отличающихся количеством контактов и другими особенностями:

13-контактная розетка фаркопа

Такие модели чаще всего применяются на европейских и американских марках автомобилей. Вспомогательные контакты, находящиеся в розетке, применяются для подключения противотуманных плафонов и других электрических устройств. Например, в качестве прицепа может быть небольшой домик на колесах. В нем кроме габаритных фонарей и стоп-сигналов необходимо подключить питание различных устройств, которые будут использоваться.

  1. Левый поворот, аварийная сигнализация (желтый провод).
  2. Противотуманные фонари, при наличии ее на прицепе (синий провод).
  3. Отрицательный полюс питания, соединяемый с кузовом автомобиля, для контактов 1, 2 и с 4 по 8 на 35 ампер (белый провод).
  4. Правый поворот (зеленый провод).
  5. Правый габаритный огонь, номерное освещение (коричневый цвет).
  6. Стоп-сигналы (красный цвет). Запрещается использовать прицеп без подключенного провода стоп-сигналов, это нарушает безопасность движения.
  7. Левый габаритный фонарь, также соединяется с подсветкой номера (черный цвет).
  8. Фонарь заднего хода (розовый цвет).
  9. Положительный полюс питания, действующий даже при выключенном зажигании, соединенный напрямую с аккумуляторной батареей (оранжевый провод).
  10. Положительный полюс, работающий только при включенном зажигании (серый провод).
  11. Отрицательный полюс для 10-го контакта на 35 ампер, соединяется с кузовом автомобиля (черно-белый провод).
  12. Запасное гнездо контакта, к нему можно подключить сигнальный провод (сине-белый).
  13. Отрицательный полюс для 9-го контакта на 35 ампер.
7-контактная розетка фаркопа

Такие розетки обычно применяются на отечественных автомобилях. При этом применяются контакты для работы стоп-сигналов, ламп поворотов и огней габаритов. Это наиболее простой и популярный вид розеток фаркопа.

  1. Левый указатель поворота.
  2. Положительный полюс питания.
  3. Отрицательный вывод.
  4. Правый указатель поворота.
  5. Правый габаритный фонарь и номерная подсветка.
  6. Стоп-сигналы.
  7. Левый габаритный фонарь.
Необходимые материалы
  • Сама розетка фаркопа, резиновое уплотнение и крышка. При покупке необходимо проверить качественное прилегание деталей корпуса, наличие люфта в гнездах контактов, выполненных из латуни, состояние и качество резьбы, крепежных винтов на контактах розетки.
  • Соединительные колодки, желательно с наличием гнезд предохранителей.
  • Одножильный изолированный провод для автомобильной проводки сечением не менее 1,5 мм 2 .
  • Силиконовый герметик для автомобилей, любого производителя и цвета.
  • Металлическая или пластиковая гофрированная труба для прокладки жгутов проводов длиной 3 метра, набор пластиковых хомутиков для крепления жгутов проводов.

Перед тем, как собирать розетку и подключать провода, необходимо проверить герметичность и плотность соединений корпуса розетки с крышкой и заглушками, методом обливания водой. Если выявлены места с плохой герметичностью, то после окончательного монтажа и сборки их заделывают с помощью силикона.

Подключение к бортовой сети автомобиля

Широко применяемая на сегодняшний день розетка фаркопа – семиконтактная модель. Поэтому рассмотрим подключение к автомобилю этой розетки. Она применяется в случае, если на машине сигнальные лампы и световые устройства функционируют без микропроцессора.

Перед началом выполнения укладки и подключения проводки, необходимо приготовить электрическую схему вашего автомобиля и схему купленной розетки фаркопа. По ней можно определять место и назначение проводов.

В продаже часто бывает набор проводов для подключения фаркопных розеток. Если такого не оказалось, то его можно самостоятельно изготовить. Для жгута применяют провод ПВС сечением не менее 1,5 мм 2 с двумя или тремя жилами, в зависимости от схемы подключения.

Для подключения к гнездам розетки потребуется к каждому гнезду по одному 1-жильному проводу для стоп-сигнала, указателей поворота, противотуманных и габаритных фонарей, освещения номера. Дополнительно следует использовать два провода на массу (отрицательный полюс) и на фонарь заднего хода (при наличии). Также потребуется по 5 одножильных проводов на правый и левый плафон и провод массы. В общей сложности должно получиться 11 жил.

Правые и левые стороны стоп-сигналов, заднего хода, габаритов и противотуманок срабатывают синхронно, поэтому можно сделать схему проще. Для этого соответствующие разъемы розетки можно подключить не двумя, а одним проводом, что и делают многие автолюбители. Число жил проводов сразу становится меньше, вместо 11 проводов будет всего 7. Это и соответствует количеству гнезд в розетке. Но в заводских жгутах предусмотрено подключение разных ламп своими проводами.

Завод изготовитель применяет такую схему по следующим причинам:

  • Рабочий ток делится на два провода, чем уменьшается нагрузка и вероятность оплавления изоляции.
  • Увеличивается надежность работы фонарей.
  • Подключение и контроль работы фонарей и электрических цепей становится проще.
  • Можно использовать разные схемы подключения.
Достоинства схемы с меньшим числом проводов
  • Простая распиновка контактов и подключение жгутов.
  • Для функционирования любой спаренной системы стоп-сигналов или габаритных фонарей отводится по одному гнезду на розетке.
Недостатки

Вынужденное применение для подсоединения 3-х ламп одного 1-жильного провода, который рассчитан только на нагрузку одной лампы. Такая трехкратная токовая перегрузка способствует перегреву и оплавлению изоляции.

Удобным способом соединения проводов является использование коммутационной колодки. Ее можно зафиксировать на кронштейне возле левого фонаря автомобиля. Перед установкой нужно просверлить в полу багажника отверстия, и одинарным проводом замерить длину необходимого жгута от розетки до колодки с небольшим запасом провода.

Порядок подключения
  • Отрезать 5 кусков провода отмеренной длины, подписать их по соответствующим местам подключения.
  • Отмерить и отрезать проводник отдельно для ламп поворота на правый плафон и на освещение номерного знака. Длина этих проводов отличается от первых пяти штук, поэтому их лучше подключать отдельно. Маркировать провода желательно цветным фломастером или карандашом.
  • Концы проводов необходимо зачистить на 1 см, залудить припоем с помощью паяльника.
  • Соответственно схеме подключения зафиксировать концы проводников в гнездах контактов розетки и установить уплотнительное кольцо.
  • Провода свернуть в жгут и протянуть в гофрошланг.
  • Закрепить на фаркопе розетку по схеме.
  • Проложить гофрированный шланг со жгутом проводов по запланированному пути.
  • Концы проводников жгута зафиксировать на коммутационной колодке.
  • Выполнить распайку розетки по схеме. Можно не делать дополнительный монтаж, а припаять провода к проводке автомобиля, заранее очистив часть их изоляции горячим паяльником. Места соединения необходимо заизолировать.
Подключение к разъемам двух фонарей

Провода подключаем к разъемам правого и левого фонаря с разделением токовой нагрузки, так как потребляемый фонарями, расположенными на прицепе, ток разделяется на правую и левую ветки фонарей автомобиля. Соединение по такой схеме будет более безопасным. Нагрузка на провода спаренных фонарей уменьшается: была утроенной, а станет удвоенной, что значительно безопаснее.

Этот способ похож на предыдущий. Он отличается лишь необходимостью соединения с контактами двойного числа проводов, увеличится количество монтажных гильз.

По данной схеме розетка фаркопа подключена к автомобилю с соблюдением безопасности эксплуатации автомобиля.

Такую схему называют универсальной. Она рекомендована к широкому использованию. Розетка фаркопа подключается с помощью отдельного жгута проводников для управления ламп задних фонарей, противотуманок, освещения номерного знака, который подключается прямо на монтажном блоке.

Место подключения каждого провода электрической проводки прицепа расположено до клеммы предохранителя, а значит, на него нет дополнительной нагрузки. Чтобы предотвратить короткие замыкания дополнительный жгут нужно оснастить своей установочной предохранительной колодкой, и разместить в багажнике машины.

В этом случае сложность подключения заключается в том, что необходимо укладывать в салоне машины жгут проводников для подсоединения розетки, и дополнительно тратиться на покупку дополнительных проводов.

Если в устройстве автомобиля имеется проверка состояния приборов освещения и электропроводки с использованием микропроцессоров, то дополнительный жгут для прицепа нужно подключать с помощью особых микрокоммутаторов. Такая работа по установке довольно сложная, и требует участия опытного автоэлектрика.

Установка фаркопа на автомобиль является обязательным условием для получения возможности использовать автоприцеп. В свою очередь, кроме обеспечения самой сцепки прицепа, также предельно важна безопасность при использовании прицепной техники.

Другими словами, прицеп не только должен быть надежно присоединен, но также подключен к автомобилю для того, чтобы могли работать поворотники, стоп-сигналы прицепа и т.д.

Для того чтобы подключить прицеп правильно, должна быть заранее изучена схема подключения прицепа, распиновка розетки фаркопа, а также отдельное внимание следует уделить некоторым тонкостям и нюансам. Далее мы рассмотрим, что представляет собой схема подключения прицепа и как правильно выполнить подключение фаркопа.

Читайте в этой статье

Распиновка и подключение розетки фаркопа

Начнем с того, что соединение прицепа и автомобиля осуществляется при помощи розетки, которая находится возле фаркопа, а также штекера (вилки), который подключен к проводке прицепа.

При этом распиновка розетки прицепа фактически представляет собой схему электроразъемов, чтобы владелец мог безошибочно подключить прицеп к машине и безопасно эксплуатировать технику.

Схема подключения розетки фаркопа предполагает несколько типов разъемов:

  • cемиконтактные 7 pin разъемы европейского типа;
  • разъемы американского типа 7 пин;
  • разъемы 13 pin;
  • особые разъемы.

Что касается стандарта, на обычном прицепе для легковых машин должны работать сигналы поворота и стопы. При этом схема подключения розетки прицепа зависит не только от того, сколько имеется контактов, но и от стандартов конкретной страны. На деле, прицеп с европейской 13- пин разводкой без доработок к розетке 7 пин не подключить.

Так или иначе, благодаря наличию соединительных разъемов удается объединить электрические схемы автомобиля и прицепа. В двух словах, распиновка прицепа нужна для того, чтобы электрический ток от сети автомобиля подавался на сеть прицепа. При этом должна быть реализована возможность синхронно использовать поворотники, стопы, а также включить габариты и подсветку номера прицепа.

Розетка фаркопа 7 пин

Итак, хотя на авто могут быть разные типы подключения, сегодня самым распространенным решением является схема подключения, когда вилка имеет 7 контактов. Это так называемый евроразъем 7 pin. Кстати, еще на авто с электронными схемами и блоками управления встречается вариант типа смарт-коннект, который согласует работу проводки машины с прицепом.

Подобные разъемы можно приобрести в автомагазине или на авторынке. Чтобы выполнить соединение, обычно используются медные кабели с несколькими жилами, которые имеют провода разного цвета.

Еще добавим, чтобы разъемы служили как можно дольше, контакты нужно намазать литолом. Также рекомендуется всегда использовать защитные пластиковое крышки-колпачки, чтобы вода и грязь не попадали внутрь тогда, когда прицеп отсоединен.

  • Идем далее. Чтобы синхронизировать световые сигналы, нужна особая распиновка розетки прицепа (обычно это 7 пин), а также подключение такой розетки к проводке автомобиля. Получается, на машине стоит розетка фаркопа (розетка прицепа), куда и вставляется вилка проводки прицепа.

Если же такой розетки нет, тогда стоит прибегнуть к универсальному подключению, когда проводку можно соединять напрямую с сигнальными цепями, однако только на автомобилях без БК. Провода от разъема также соединяются с цепями на задние фонари. Давайте рассмотрим подключение более подробно.

Розетка прицепа: схема подключения

Начнем с того, что распиновка 7 контактной розетки следующая:

  • поворотник левый;
  • фонарь заднего хода;
  • земля;
  • поворотник правый;
  • подсветка номера и правый габарит;
  • стоп-сигналы;
  • левый габарит;

Если все разъемы совпадают, тогда достаточно вставить вилку прицепа в розетку автомобиля. Однако часто такого совпадения нет. В этом случае есть другие доступные способы подключения. Например, чтобы реализовать подключение универсальным способом через разъем фаркопа, сначала по очереди нужно соединить провод левого поворотника авто с левым поворотником прицепа, затем задние ПТФ (противотуманный фонарь) машины с ПТФ прицепа и так далее.

Главное, изучить схему проводки автомобиля, чтобы правильно подобрать необходимые цепи. Для исключения ошибок можно использовать мультиметр. Далее, при подключении проводов через разъем фаркопа, потребуется использовать клипсы для зажима. Также провода можно паять, после чего тщательно изолируется место пайки.

Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.5 мм2. Параллельно следует заготовить соединительные колодки (лучшими будут вариан6ты с гнездами для предохранителей). Отдельно стоит заготовить гофрированный шланг, чтобы изолировать жгут проводов, а также хомуты для фиксации проводки. Дополнительно могут потребоваться силиконовые прокладки.

Обратите внимание, если же машина имеет БК, напрямую подключаться нельзя. Потребуется вилка прицепа 7 pin, а также блок управления (блок согласования). Это позволит безболезненно подключиться к бортовой сети, при этом подключение не будет восприниматься основным блоком управления автомобиля как поломка или ошибка.

В свою очередь, блок согласования нужен, если передача управляющих сигналов происходит по мультиплексной шине. Проводку следует соединить с сигнальными цепями, при этом сигналы на светотехнику прицепа будут идти не с машины, а с указанного блока согласования. При этом его наличие в цепи БК автомобиля никак не определяет.

Другими словами, даже при условии того, что после подключения прицепа тока будет потребляться больше (электричество нужно для работы светотехники прицепа), БК автомобиля не будет зажигать индикаторы ошибок на панели приборов.

Советы и рекомендации

Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Наиболее трудным моментом является необходимость определить места включения проводников. При этом наугад осуществлять поиск не рекомендуется.

Получается, лучше не пытаться последовательно соединять контакты автоприцепа с индикаторной лампой. Дело в том, что при наличии цифровых схем управления светотехникой данный способ может привести к поломкам и сбоям.

По окончании проверок нужно составить схему трассировки, распределив провода по цветам. Также нужно определиться с методом соединения проводов, местами их соединения и т.д. В случае, когда соединения вынесены за пределы салона машины, используется термоусадка для защиты и герметизации соединений. После того, как соединение проводки выполнено, выполняется финальная проверка мультиметром на предмет возможных замыканий или плохого контакта.

Подведем итоги

С учетом вышесказанного становится понятно, что подключить прицеп к фаркопу проще всего в том случае, если сам фаркоп уже соединен с проводкой автомобиля и имеет соответствующую розетку. Также в машине может иметься отдельная розетка для прицепа или фаркопа. В этом случае сначала фаркоп соединяется с розеткой, а уже затем прицеп можно подключить к фаркопу.

Схема подключения розетки прицепа фото

На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа. Для обеспечения безопасной эксплуатации машины необходима розетка, к которой осуществляется подключение проводки фаркопа. Правильное подключение электрики позволяет подать сигналы управления с помощью электрических проводов на правые и левые поворотники, стоп-сигналы, лампы габаритов и фонарей, а также на сигнал заднего хода. Схема подключения фаркопа 7 контактов поможет на автомобиле выполнить подключение розетки. Рассмотрим возможные способы подключения розетки фаркопа.

Разновидности разъемов и схема подключения фаркопа 7 контактов

Планируя использовать фаркоп для прицепа, следует установить розетку, изучить схему соединений для фаркопа, чтобы соответствующие сигналы через разъем фаркопа обеспечили включения задних световых ламп поворотов и других осветительных приборов.

Не все автомобилисты знают, через какую розетку можно подключить прицеп к транспортному средству.

Выполнить подключение розетки поможет схема подключения фаркопа 7 контактов

Проводка фаркопа подключается через различные виды разъемов в зависимости от производителя и типа автомобиля, а также страны изготовления авто:

  • на европейском континенте большинство автолюбителей использует разъем, имеющий 7 контактов. Коннектор на 7 пин распространен в странах СНГ. Семиконтактная схема розетки прицепа используется на всех отечественных автомобилях;
  • схема розетки фаркопа на машинах американского производства аналогична по конструктивному исполнению европейской. Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля;
  • машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют 13-контактную систему подключения. Такая распиновка фаркопа прицепа на автомобиле обеспечивает возможность подключения дополнительного светотехнического оборудования, применяемого в трейлерах или домах на колесах;
  • на импортных тягачах применяется 15-пиновый вариант разъема. Он позволяет корректно подать питание ко всему имеющемуся на прицепе электрооборудованию. Пятнадцатиконтактные розетки отличаются широкими функциональными возможностями.

Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Отличительная особенность данного коммутирующего девайса – невозможность допустить ошибку при подключении электрооборудования прицепа в ночное время или при недостаточной видимости.

Благодаря тому, что в каждой части коннектора имеются розеточные и штекерные элементы, соединение можно выполнить даже с закрытыми глазами.

Через различные виды разъемов подключается проводка фаркопа

В семипиновой схеме каждый контакт имеет соответствующий номер, а провод, подходящий к контактной группе, отличается цветом. Регламентирована даже площадь поперечного сечения проводников, которая составляет от 1,5 до 2,5 мм2 в зависимости от потребляемой нагрузки. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Разберемся, к каким потребителям поступают сигналы от определенных контактов:

  • к контакту номер 1 подходит провод желтого цвета, подающий питание к лампе левого фонаря поворота;
  • контактная группа 2 связана плюсовым проводом с сигналом задней противотуманной фары;
  • третий коннектор соединен проводником в серой изоляции с минусовым контактом, выполняющего функции массы;
  • контактная группа номер 4 связана проводом в зеленой оболочке с лампой сигнала правого поворота;
  • от пятого контакта отходит коричневый провод, подключенный к правому габариту и подсветке номера;
  • через шестой розеточный элемент, связанный проводом в красной изоляции со стоп-фонарями, подается питающее напряжение;
  • штекер номер 7 осуществляет передачу управляющего сигнала через черный провод к левому габаритному фонарю.

Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована. Ее можно использовать для подключения автомобильного холодильника, находящегося, например, в трейлере.

Соответствующий номер имеет каждый контакт в семипиновой схеме

Как подключить розетку фаркопа

К выполнению работ по подключению розетки приступают после того, как выполнена установка фаркопа. Обычно в комплекте с фаркопом поставляется и сама розетка.

Если рядом с вашим сцепным устройством она отсутствует, необходимо купить:

  • крепежную пластину;
  • семиконтактную розетку;
  • крепежные элементы;
  • жгут проводов.

Также потребуется схема подключения розетки фаркопа. Для обеспечения надежности соединения необходимо приобрести специальные клеммы, изоленту и термоусадочную трубку.

Подключение розетки фаркопа может осуществляться по одной из двух схем:

  • стандартной. Данный вариант возможен, если на фаркопе и прицепе имеются соответствующие разъемы;
  • универсальной. Она используется на автомобилях со сложной электросхемой, требующей применения согласующего блока.

По одной из двух схем может осуществляться подключение розетки фаркопа

Независимо от особенностей электросхемы, соблюдайте следующий порядок действий при подключении коннектора:

  • подготовьте провода, соответствующие по площади сечения и цвету изоляции;
  • нарежьте проводники на заготовки, имеющие соответствующую длину;
  • произведите зачистку проводов путем удаления изоляции и залудите концы;
  • соберите провода в жгут и зафиксируйте его в розетке;
  • произведите распайку концов к соответствующим клеммам коммутирующего устройства;
  • выполните прокладку жгута в соответствии со схемой монтажа и подключите провода;
  • зажмите шлейф с проводами хомутами и обеспечьте безопасность электропроводки.

Помните, что работы по подключению и монтажу осуществляются только при условии отключения питания от аккумулятора транспортного средства. Нарушение этого требования и отклонение от стандартной схемы монтажа могут вызвать выход осветительных приборов из строя, нагрев проводов, перегорание предохранителей и возгорание проводки.

Целесообразно воспользоваться услугами опытных электриков, которые владеют тонкостями коммутации и знают особенности электросхем.

Стандартная схема розетки прицепа легкового автомобиля – первый вариант

Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

До начала электромонтажных работ должна быть тщательно изучена распиновка розетки фаркопа 7 пин. Только после этого выполняется подключение розетки прицепа. При монтажных операциях следует пользоваться обжимными клипсами, обеспечивающими хороший контакт проводников. Допускается удаление защитной изоляции проводов и фиксация пайкой.

Универсальная схема подключения автомобильной розетки прицепа – второй метод

Подключение фаркопа для автомобилей с электронным блоком управления осуществляется совершенно другим способом. Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. Оно является связующим элементом между электронной системой управления и задней оптикой, позволяет блоку управления распознать дополнительное электрооборудование. В зависимости от того, какая используется распиновка розетки прицепа, применяется соответствующая схема подключения прицепного устройства.

Подключение розетки фаркопа к автомобилю с электронным блоком управления лучше выполнять у опытного автоэлектрика. Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Не стоит пренебрегать подключением электрики автомобильного прицепа. Это обязательное требование, обеспечивающее безопасность транспортного средства, а также всех остальных участников дорожного движения. Помните, что отсутствие габаритных огней, неправильная работа ламп поворотов и стоп фонарей может не только стать причиной наложения штрафа, но и вызвать аварийную ситуацию. Перед выездом в дорогу визуально убедитесь в надлежащем состоянии электропроводки и уделите несколько минут проверке работы электрооборудования прицепа.

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

  1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
  2. Отключаете от аккумулятора минусовую клемму.
  3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
  4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
  5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
  6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
  7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
  8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

  1. Масса (минус АКБ).
  2. Левый поворотник.
  3. Правый поворотник.
  4. Стоп-сигнал.
  5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

  1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
  2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Всем доброго времени суток! На очереди у нас подключение прицепа. Достаточно актуальная тема, которая тесно связана с правильной и безопасной эксплуатацией прицепного транспортного средства.

Каждый знает, что на фаркопе есть розетка, а на прицепах предусмотрены вилки. Вот такая, как многим кажется, простая электрическая схема. Но на самом деле при подключении автоприцепа к легковому автомобилю нужно учесть целый ряд нюансов. И не важно, подключаетесь вы к американскому авто, к евро машине или продукту отечественного производства.

У каждого разъема и штекера есть своя функция. При соединении фаркопа, автоприцепа и машины требуется быть предельно внимательным. Существует стандартная и нестандартная для России распиновка. Разные фишки и сплетение проводов часто пугает тех, кто решает своими руками соединить авто и прицепное ТС.

Но не пугайтесь. У всего есть свое решение. Если вы решили заняться вопросом электропроводки самостоятельно, постараюсь дать вам несколько дельных советов и рекомендаций.

Важные сведения

Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.

Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.

Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.

Виды схем подключения

Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.

Но ситуации бывают разные. Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.

Следует учесть несколько важных моментов:

  • Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
  • Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
  • В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
  • Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
  • Всегда нужно проверять электросхему авто и сверяться с официальными документами.

Не у всех сохранились родные документы. И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.

Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.

В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.

Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.

Очень сильно сомневаюсь, что кто-то желает с таким столкнуться. Следуйте этому простому совету.

Варианты распиновки

Сначала думал, что буду подробно вам расписывать, где какой контакт на розетке, куда он идет и для чего предназначен.

Но теперь понимают, задумка бессмысленная. Она лишь еще больше вас запутает и загонит в тупик. Нужно поступить куда проще. Наглядные примеры самый лучший вариант. Подготовлю для вас несколько изображений, отображающих суть типовых распиновок на розетках тягово-сцепных автомобильных устройств. Они не должны выступать как основа для вашего собственного подключения. Помните, только официальные документы и инструкции производителя. Каждая машина может иметь свои особенности.

Что же, начнем со старых добрых отечественных автомобилей. Именно на них мы чаще всего видим прицепы.

В случае с машинами отечественного производства стандартная распиновка выглядит примерно следующим образом.

Ничего сложного. А вот ситуация с европейскими автомобилями. Отличия незначительные, но они есть. Потому учтите, какая именно машина в вашем распоряжении.

Здесь уже 13-контактный монстр. На самом деле особо сложного в подключении ничего нет, но все же разница в 6 контактов дает о себе знать.

Как вы видите, у каждой стандартной схемы есть свои особенности. Подключение прицепа к машине это не просто соединение двух штекеров. Тут приходится порой поломать голову. А чтобы ее не ломать, можно обратиться к хорошим специалистам. Например, к нам.

Очень полезные советы

Заголовок может и громкий, но по факту так и есть.

Все представленные выше схемы предназначены для автомобилей, которые не отличаются наличием сложной электроники.

Но не стоит забывать, что современные машины ушли далеко вперед. Нынешние авто имеют в своей конструкции такое устройство как электронный блок управления. Когда вы запускаете зажигание, ЭБУ переходит в режим тестирования всех цепей в автомобиле. При подключении прицепа на определенных линиях возрастает нагрузка. Ваш бортовой компьютер, то есть блок управления или ЭБУ, будет воспринимать это как поломку. И в итоге вы постоянно будете видеть ошибку. В таких условиях на нормальную работу прицепа рассчитывать не стоит.

Чтобы исправить эту ситуацию, нужен специальный адаптер или модуль, называйте, как вам удобно. Он монтируется как бы в промежутке между элементами, чтобы нивелировать параметры электроцепи. Он называется блок согласования или по более современному Smart Connect.

В итоге получаем нечто подобное, как показано на изображении ниже.

Отыскать подходящий блок согласования вообще не проблема. Сейчас их доступно огромное количество самых разных производителей. Но покупать подержанные модули или искать их на разных блошиных рынках я настоятельно не рекомендую.

Блоки выбирают исходя из того, какой у вас автоприцеп и марка автомобиля, а также каким тягово-сцепных устройством оснащена машина. Иначе можно купить нечто непонятное, что придется обратно сдавать и покупать нормальный коннектор.

Опытный автоэлектрик может и без схемы подключить все. Для этого используется мультиметр. Но это уже совсем другая история.

Что ж, надеюсь, на многие ваши вопросы я сумел ответить. Если нет, пишите в комментариях, спрашивайте.

(11 оценок, среднее: 4,73 из 5)

Понравилась статья?

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Провод прицепа

Как подключить трейлер


Существует множество переменных, связанных с подключением прицепа или жилого автофургона. В то время как большинство производителей стараются придерживаться стандарта, есть те, кому просто нужно немного отличаться. Моя цель здесь — дать вам наиболее распространенный сценарий того, как подключить прицеп, добавить или изменить разъем для вашего прицепа или дома на колесах или просто отремонтировать проводку.

Так что по большей части я считаю, что вы должны иметь смысл с информацией, которую я предоставляю здесь, и определить, что лучше всего подходит для вашей конкретной ситуации для подключения прицепа или разъема.

4-проводные разъемы

Ниже представлены изображения базового или наиболее часто используемого 4-проводного разъема. Вы заметите, что у разъема справа есть три открытых или «штыревых» контакта, а на левом разъеме есть три «гнездовых» гнезда. Другой мужской / женский полюс — это земля. Разъем с тремя открытыми полюсами или вилочный разъем предназначен для стороны прицепа, а разъем с тремя охватывающими полюсами — для стороны транспортного средства. Причина этого в том, что электрическая цепь вашего автомобиля будет находиться под напряжением при каждом включении зажигания.Поэтому, если у вас нет прицепа или жилого автофургона, подключенного к вашему автомобилю, вы не хотите, чтобы была открыта электрическая цепь, которая может коснуться металлических предметов и вызвать короткое замыкание. Поэтому на стороне транспортного средства всегда должен быть гнездовой разъем, а у вашего прицепа / жилого автофургона должен быть штекерный разъем.

РАЗЪЕМ ВНУТРЕННИЙ ___________________________________ РАЗЪЕМ НАРУЖНЫЙ

Итак, как показано на схеме ниже, проводка автомобиля или гнездовой разъем находится слева, а проводка прицепа / жилого автофургона или штыревой разъем — справа.

Если вы посмотрите на разъемы, как показано выше, слева направо, цветовые коды будут следующими:

ЗЕЛЕНЫЙ = Правый стоп-сигнал / указатель поворота
ЖЕЛТЫЙ = левый стоп-сигнал / указатель поворота
КОРИЧНЕВЫЙ = задний / ходовой / Лицензионные огни
БЕЛЫЙ = Земля


При подключении прицепа убедитесь, что проводка проложена так, чтобы все провода были заправлены внутрь и вдали от всего, что может натереться или зацепиться за них. Если ваш трейлер построен из квадратных труб, я считаю, что прокладка проводов внутри трубы делает внешний вид намного более чистым, а также помогает защитить проводку.Если в вашей раме нет предварительно просверленных отверстий, вам может потребоваться немного больше работы, просверливание отверстий и вытащив провода, но вы будете гораздо более довольны результатами. Не забудьте закрыть отверстия, когда закончите, чтобы вода не заполнила раму.

Если у вас есть U-образная или угловая металлическая конструкция, вы можете приобрести в большинстве автомобильных магазинов специально изготовленные зажимы, которые крепятся к раме, что позволит надежно закрепить вашу проводку внутри рамы и не мешать.


6-проводные соединители

Чтобы подключить прицеп, первым делом необходимо определить, какие компоненты на прицепе нуждаются в проводке.Вышеупомянутый 4 способа — это базовый и наиболее распространенный сценарий, но что, если у вас есть другие элементы, требующие подключения. Конечно, чем больше у вас элементов, тем больше полюсов вам понадобится на разъеме. Показанный здесь 6-проводной разъем имеет 2 дополнительных полюса. Один предназначен для электрических тормозов, а другой полюс — источник 12 В для всего, что требует электричества.

Обязательно следуйте инструкциям по эксплуатации вашего автомобиля, чтобы узнать, как правильно выполнять соединения при использовании разъемов любого из этих типов. Хотя большинство производителей используют стандартный цветовой код, найдутся те, которые могут отклоняться от нормы.

Это схема стандартного цветового кода для наиболее распространенных прицепов или жилых автофургонов с использованием 6-проводного разъема. Вы заметите разницу между вилкой и розеткой многополюсного разъема. Вместо женщины, садящейся в машину, теперь самец едет в машину. Это связано с тем, что «заглушка», устанавливаемая на автомобиль, имеет крышку, которая защищает штыри от соприкосновения с другими металлическими предметами и элементами, чтобы они не ржавели. Затем разъем прицепа теперь женский, который также обеспечивает защиту, когда он не используется.

Стандартный цветовой код

ЗЕЛЕНЫЙ = правый стоп-сигнал / указатель поворота
ЖЕЛТЫЙ = левый стоп-сигнал / указатель поворота
КОРИЧНЕВЫЙ = задний / ходовой / габаритный свет
СИНИЙ = электрические тормоза
КРАСНЫЙ = аккумулятор (12 В)
БЕЛЫЙ = заземление


7-проводные соединители

Когда вы подключаете прицеп с 7-полюсным разъемом, у вас есть одна дополнительная цепь, чем 6-полюсная. Этот контур является резервным или также известен как вспомогательный источник питания. Эта схема дает вам дополнительный источник 12 В, который обычно питается от выделенных батарей и имеет отдельный предохранитель.Эта схема обычно используется для прицепа RV, который имеет цепь 12 В, проложенную повсюду, и позволяет вам использовать фонари и небольшие нагрузки, когда вы подключены к вашему RV, и не может быть подключен к внешнему источнику 120 В.

Стандартный цветовой код

ЗЕЛЕНЫЙ = правый стоп-сигнал / указатель поворота
ЖЕЛТЫЙ = левый стоп-сигнал / указатель поворота
КОРИЧНЕВЫЙ = задний / ходовой / габаритный свет
СИНИЙ = электрические тормоза
КРАСНЫЙ = аккумулятор (12 В)
ОРАНЖЕВЫЙ = резервный / Дополнительное питание
БЕЛЫЙ = Земля

Руководства по электромонтажу буксирного крюка: Руководство по электромонтажу буксирного крюка: Watling Engineers UK

Важным, но часто упускаемым из виду аспектом крепления буксирного крюка является проводка, необходимая для питания фар прицепа и внутренней электрики прицепа.

Базовая проводка к вилкам и розеткам довольно проста, однако самое интересное начинается, когда вам требуется установить звуковые зуммеры, реле и байпасные блоки, чтобы справиться с постоянно усложняющимися автомобилями.

Мы полностью знакомы со всеми аспектами проводки прицепного устройства и являемся поставщиками электрического оборудования Ryder, которые являются лидерами рынка в области электрики для тягачей и прицепов и известны своим качеством и долговечностью.

Руководства по проводке фаркопа

Ниже приведены некоторые основные электрические схемы типов 12N и 12S, которые помогут в электромонтаже транспортных средств как для дорожных фонарей, так и для внутренней электрики прицепа.

В качестве альтернативы мы готовы и можем решить любую проблему с проводкой здесь, в наших мастерских.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ ТИПА 12N 7-КОНТАКТНАЯ Черная розетка или вилка для дорожных фонарей автомобиля

Цвет Терминал Назначение Глядя на розетку в сторону вилки. Глядя на вилку в сторону розетки.
Желтый 1 (L) Индикатор левого поворота
Синий 2 (54 г) Задний противотуманный фонарь (или доп.)
Белый 3 (31) Земля
Зеленый 4 (п) Индикатор относительной влажности
Коричневый 5 (58R) Правый габаритный огонь
Красный 6 (54) Стоп-сигналы
Черный 7 (58 л) Левый габаритный огонь

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДЛЯ ТИПА 12S 7-КОНТАКТНАЯ Серая розетка и вилка для питания прицепа и прицепа.

Цвет Терминал Назначение Глядя на розетку в сторону вилки. Глядя на вилку в сторону розетки.
Желтый 1 (L) Фонарь заднего хода
Синий

2
1
2
1

до
/97
после
/97
Зарядка аккумулятора или питание
Белый 3 Земля
Зеленый 4 Питание или зарядка аккумулятора
Коричневый 5 Сигнальная лампа для контакта 1
Красный 6 12V Холодильник
Черный 7 Запасной

Поскольку Swift Hitch является полностью беспроводным, его можно использовать как на передней части вашего автомобиля для крепления переднего фаркопа Watling, так и для заднего фаркопа.Нажмите здесь или на фото для получения дополнительной информации

СХЕМА СОЕДИНЕНИЙ ДЛЯ 7-КОНТАКТНОГО ТИПА 12N, ВКЛЮЧАЯ УСТАНОВЛЕННЫЙ ЗАДНИЙ ЗУММЕР для большинства автомобилей, для которых не требуются реле обхода неисправности лампы

СХЕМА СОЕДИНЕНИЙ САМОПЕРЕКЛЮЧЕНИЯ РЕЛЕ НА РОЗЕТКЕ 12S

СХЕМА СОЕДИНЕНИЙ ДВОЙНОГО РЕЛЕ НА РОЗЕТКЕ 12S

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

ПЕРВЫЙ: проверьте предохранители во всех цепях

ВТОРОЙ: Убедитесь, что имеется хорошее чистое заземление на кузове автомобиля, 7-контактной розетке, 7-контактной вилке прицепа и блоках фонарей прицепа.

Если одна цепь не работает, проверьте и проверьте предохранители, проверьте и проверьте лампы. Если предохранители продолжают перегорать, рассчитайте, что предохранитель соответствует размеру нагрузки в цепи (Вт / Вольт = Ампер, например, 4×21 Вт / 12 В = 7 А). Номинал предохранителя должен быть примерно в два раза больше нагрузки, чтобы не допустить скачков напряжения.

Ищите «короткое замыкание» — оголенные провода или контакты, соприкасающиеся с землей вдоль ткацкого станка, розетки, вилки или в блоках лампы.

Если какие-либо лампочки мигают или тускнеют не по порядку, проверьте ВСЕ заземления.

Другие проверки, которые вы можете сделать, включают:

  1. Удалите всю краску, грязь или ржавчину вокруг точки заземления, прикрепите кольцевую бирку к белому проводу 7-жильного и надежно закрепите на точке заземления, смажьте вазелином.
  2. Очистите контакты лампы и патрон.
  3. Проверьте остальные шесть проводов на целостность между разъемами и фарами.
  4. Проверить резьбовые соединения в розетке, если есть признаки коррозии, заменить розетку.Утилизируйте крышки розеток или задние уплотнения, так как они вызывают коррозию только из-за конденсации, убедитесь, что слив из розетки. Убедитесь, что 7-жильный провод проходит через втулки в металлических поверхностях, и не допускайте истирания в любой точке. Прикрепите 7-жильный кабель к одному из винтов с головкой под торцевой ключ с помощью P-образного зажима.
  5. Проверьте и очистите отдельные штыри в гнезде, слегка раздвигая штыри.

Прицепов


Продукция 1-39 из 39

Сортировать по…БрендНазвание продуктаНовейшие продуктыЦена от низкой к высокойЦена от высокой к низкойЛучшие продавцы

Показать 48 на странице 96 на странице 144 на странице 192 на странице 240 на странице

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2479F —

(3) склеенные провода 14AWG с цветовой кодировкой, 2 1/2 дюйма футов.В длину. (1) 14AWG заземляющий провод с кольцевой заделкой, длина 2 1/2 дюйма. Атмосферостойкая конструкция с двойной формой. Устойчивый к атмосферным воздействиям колпачок на охватывающем конце. Используется для адаптации вилки пикапа к 4-проводному прицепу. Поставляется с указанием цвета -кодированные провода. Белый провод — Земля Коричневый провод — Задний желтый провод — Левый поворот Зеленый провод — Правый поворот …

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2480F —

(2) провода с соединением встык, 12AWG, 1 фут.В длину. (1) Провод заземления с кольцевой заделкой 12AWG, 1 фут. В длину. (1) 4-контактный плоский штекер в сборе с (4) проводами 16AWG с цветовой кодировкой, 4 фута. В длину. Общая сумма составляет 4 фута. В длину. Крышка гнезда подпружинена. Используется для адаптации вилки подборщика к 6-проводному прицепу.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2491F — В комплект

входят: (1) 4-контактный плоский литой разъем для прицепа с частичной изоляцией Flex-Guard и поляризованными заглушками.(3) Провода 16AWG с цветовой кодировкой, длина 6 1/2 дюймов. (1) Провод заземления 16AWG с кольцевой заделкой, 6 1/2 дюймов. В длину. (3) Соединители для сращивания. (1) Тестер цепей 12 Вольт.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2502F —

(2) провода 16AWG с цветовой кодировкой, длина 12 дюймов — на вилке.(2) Провода с цветовой кодировкой 16AWG, длина 12 дюймов — на розетке. Соединение с узлом электропроводки для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2512F —

(4) провода 18AWG с цветовой кодировкой, длина 12 дюймов — на вилке.(4) провода с цветовой кодировкой 18AWG, длина 12 дюймов — на розетке. Соединение с монтажной схемой для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2513F —

(5) Провода 18AWG с цветовой кодировкой, длина 12 дюймов — на вилке.(5) Провода с цветовой кодировкой 18AWG, длина 12 дюймов — на розетке. Соединение с узлом электропроводки для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2514F —

(6) проводов с цветовой кодировкой 18AWG, длина 12 дюймов — на вилке.(6) Провода с цветовой кодировкой 18AWG, длина 12 дюймов — на розетке. Соединение с узлом электропроводки для подключения. Для автомобилей, морских судов, жилых автофургонов и прицепов.

Быстрый просмотр

Наличие: Есть в наличии

Продукты JT&T Номер товара: 2515F —

(3) 4 фута.Склеенные провода и (1) 18-дюймовый заземляющий провод. Все провода имеют 16AWG и имеют цветовую маркировку. Соединяются с проводкой в ​​сборе для подключения. Для автомобилей, морских судов, автофургонов и прицепов. Сопряжения с JT&T # 2516F.

Электропроводка прицепа | HowStuffWorks

Что касается разъемов для проводов и жгутов прицепа, их можно выбрать из нескольких различных размеров и конфигураций.Стандартная конструкция вилки и розетки прицепа представляет собой систему с цветовой кодировкой с использованием четырех проводов. В этом случае коричневый провод используется для задних фонарей, освещения номерного знака и боковых габаритных огней. Желтый провод подает питание на левый стоп-сигнал и левый указатель поворота. Есть зеленый провод, который управляет правым тормозом и светом, а также правым указателем поворота. Последний провод стандартной четырехпроводной системы белый — он используется в качестве заземляющего. В большинстве прицепов для лодок и небольших прицепов, у которых нет собственных тормозов, используется этот тип вилки ремня безопасности, которую часто называют «плоской четверкой».»

Когда вы исследуете, какую вилку и розетку выбрать для прицепа, вы можете услышать, что они имеют определенное количество» полюсов «. Этот термин является синонимом количества проводов. Ниже приведены некоторые другие виды проводки. системы, которые вы можете рассмотреть в зависимости от ваших потребностей:

Пятипроводная система такая же, как четырехпроводная система, вплоть до цвета провода и соответствующей функции. Единственное отличие — дополнительный провод. Пятый провод для Эти блоки имеют синий цвет и обычно используются для управления такими вещами, как гидравлические дисковые тормоза или дополнительные вспомогательные выходы.Это может быть внутреннее освещение прицепа или дополнительные габаритные огни.

Шестипроводные системы такие же, как и четырехпроводные, но у них, как вы уже догадались, есть два дополнительных провода. В этом случае есть дополнительный синий провод, который будет служить той же цели, что и для пятипроводной системы. Также есть красный провод, который действует как питание 12 вольт. Это может управлять всем, от прикуривателя до автомобильной сигнализации.

Семипроводная система точно соответствует шестипроводной системе плюс один дополнительный полюс, который обычно используется для питания внутреннего и внешнего освещения.Вы часто будете использовать семипроводную схему для прицепа для кемпинга, жилого дома или грузового прицепа.

Как и в случае с любой другой автомобильной проводкой, вилки и розетки прицепа могут немного сбить с толку новичка прицепной вышки. Прежде чем вы пойдете и потратите с трудом заработанные деньги на жгут проводов, поговорите со специалистом. Ваш механик или сотрудник местного магазина автозапчастей может дать вам необходимый совет. Также может быть хорошей идеей получить некоторую информацию на веб-сайтах некоторых производителей проводки, прежде чем вы начнете задавать вопросы.

Для получения дополнительной информации о буксировке лодки и любых других ссылок на свой автомобиль перейдите по ссылкам на следующей странице.

Как подключить 7-контактный разъем для прицепа

Подключение 7-контактного разъема к грузовику может быть немного пугающим, если вы посмотрите на него со стороны. К жгуту проводов грузовика нужно привязать много проводов, но сделать это проще, чем кажется. Все марки и модели сконструированы по-разному, поэтому вам понадобится сервисное руководство или руководство по ремонту , которое включает электрических схем для вашей конкретной марки и модели.В следующих инструкциях описывается подключение стандартной стандартной вилки, которая обычно используется на пикапах. Если вы устанавливаете вилку, предназначенную для автофургона или грузовика большой грузоподъемности, см. Конкретные цветовые коды в последнем разделе.

Предупреждения

Если вы подключаете жгут к автомобилю, на который действует гарантия, рекомендуется профессиональная установка вилки. Подключение вилки вторичного рынка вместо вилки производителя оригинального оборудования может привести к аннулированию существующей гарантии на электрическую систему вашего грузовика.

Подключение проводов

Почти каждый провод для 7-контактной вилки необходимо вставить в проводку грузовика. Чтобы правильно выполнить соединение, выполните следующие действия:

Обрежьте изоляцию на существующем проводе.

Используйте инструмент для обрезки проводов, чтобы обнажить около 1 дюйма медной проводки.

Обрежьте и подключите новый провод к существующему.

Обрежьте изоляцию нового провода примерно на дюйм. Удерживайте новый провод параллельно существующему проводу так, чтобы оголенные жилы каждого провода находились рядом друг с другом.Оберните новую проволоку вокруг жилы существующей проволоки.

Припаяйте соединение.

Прижмите паяльник к нижней части стыка проводов. Прижмите припой к верхней части соединения. Подождите, пока припой расплавится и не пропитается проволокой. Снимите паяльник с места соединения проводов.

Нанесите толстый слой жидкой ленты на проволочное соединение.

Наклейте жидкую ленту на стык. Убедитесь, что вы закрыли всю оголенную проводку. Как только жидкая лента высохнет, нанесите второй слой ленты, чтобы полностью герметизировать соединение проводов.

Установка проводки

Советы

Чтобы увидеть визуальное представление 7-проводной вилки и схему подключения к ней проводов, просмотрите схему, доступную на сайте etrailer.com.

Установите программу для экономии памяти и отсоедините аккумулятор.

Настройте режим экономии памяти в соответствии с инструкциями производителя. Подключите устройство сохранения памяти к 12-вольтовой розетке для аксессуаров вашего грузовика. Ослабьте отрицательный провод аккумуляторной батареи с помощью аккумуляторного ключа, а затем отсоедините отрицательный кабель аккумуляторной батареи от отрицательной клеммы аккумуляторной батареи. Изолируйте отрицательный кабель от отрицательного кабеля аккумуляторной батареи.

Предупреждения

Устройство сохранения памяти поддерживает постоянное питание радио и компьютерных систем вашего автомобиля, когда аккумулятор отключен. Если вы решите не использовать его, убедитесь, что у вас есть код безопасности радиостанции, так как он понадобится вам для работы радиостанции после повторного подключения батареи. Без сохранения памяти ваш двигатель будет работать на холостом ходу иначе, а коробка передач будет резко переключаться.Это нормально, и все должно вернуться в нормальное состояние после того, как компьютер вашего автомобиля повторно определит правильные параметры холостого хода и точки переключения передач.

Подключите к источнику постоянного напряжения 12 В с предохранителем.

Посмотрите на электрическую схему выключателя зажигания вашего грузовика. Определите, какой цвет провода обеспечивает постоянное питание переключателя зажигания. Найдите этот провод там, где он выходит из внутреннего блока предохранителей. Подключите черный провод 7-проводной вилки к этому проводу.

Подключитесь к контроллеру тормоза и проложите черный и синий провода.

Найдите синий провод, который выходит из электронного контроллера тормоза. Подсоедините синий провод, который идет в комплекте с 7-проводной вилкой, к этому синему проводу. Найдите резиновую втулку , которая окружает внутренний жгут проводов в том месте, где он проходит через брандмауэр. Пропустите черный и синий провод через втулку и проведите их к задней части грузовика. Прикрепите провода к жгуту проводов, который проходит вдоль направляющей рамы , с помощью застежки-молнии через каждые 5 футов.

Подключите к указателю левого поворота и фонарям заднего хода.

Опустите дверь задка и найдите крепежные винты левой задней фары. Удалите два крепежных винта, затем вытяните задний фонарь из отверстия в левой панели кровати. Отсоедините проводку от заднего фонаря и отложите задний фонарь в сторону. Обратитесь к электрической схеме вашего грузовика и определите, какой провод в жгуте левого заднего фонаря управляет сигналом левого поворота и тормозом. Также определите, какой провод питает фонарь заднего хода. Присоедините желтый провод к проводу левого поворота и стоп-сигнала.Присоедините фиолетовый провод к проводу, который питает фонарь заднего хода. Когда жидкая лента высохнет, закрепите провода на существующем жгуте проводов, а затем протяните их через отверстие в левой панели кровати. Оставьте пока провода на земле.

Подключается к указателю правого поворота и ходовым огням.

Снимите правую заднюю фару в сборе и отсоедините жгут проводов. Найдите провод питания для ходовых огней и указателя правого поворота.Подсоедините коричневый провод к проводу ходовых огней, а темно-зеленый провод подсоедините к проводу указателя правого поворота. Подождите, пока жидкая лента высохнет, застегните молнию на проводах существующего жгута проводов и пропустите их через отверстие в правой панели кровати. Позвольте им пока отдохнуть на земле.

Заземлите.

Посмотрите на электрическую схему вашего грузовика и определите обозначение, данное месту на земле для задних фонарей. Метка начинается с буквы «G», за которой следует трехзначное число, например G104.Найдите раздел определения местоположения в руководстве для вашего грузовика, чтобы точно определить, где земля соединяется с грузовиком. Снимите болт заземления. Наденьте ушко для белого провода на болт вместе с проводами заземления, а затем установите болт. Затяните болт в соответствии со спецификациями, приведенными в вашем руководстве.

Подсоедините все провода к 7-проводной вилке.

Удерживайте заглушку так, чтобы вы смотрели на нее сзади, а петля для передней дверцы доступа находилась сверху.Ослабьте винты шести внешних клемм. Удерживайте фиолетовый провод между монтажной пластиной и центральным контактом, а желтый провод между монтажной пластиной и левым центральным контактом. Затяните винт на левой центральной клемме. Проденьте белый провод между нижней правой пластиной и клеммой, затем затяните его. Подсоедините синий провод к нижнему левому контакту, а зеленый провод — к левому центральному контакту. Подсоедините черный провод к левому верхнему разъему. Убедитесь, что все винты клемм затянуты.

Установите вилку, закрепите провода и снова подсоедините аккумулятор.

Установите заглушку на бампер грузовика, следуя инструкциям, прилагаемым к комплекту заглушек. Уберите все оставшиеся провисания с любого из проводов и скрепите их вместе с помощью молнии, затем прикрепите их к задней части бампера с помощью молнии. Подключите заземляющий кабель к отрицательной клемме аккумуляторной батареи, затем затяните его. Если у вас есть динамометрический ключ, затяните отрицательный кабель в соответствии со спецификациями, приведенными в руководстве для вашего грузовика.

7-проводные вилки для жилых домов и коммерческих автомобилей

Если вы устанавливаете 7-проводную вилку для дома на колесах или коммерческого автомобиля, цвет прилагаемых проводов будет немного отличаться от цвета традиционной 7-проводной вилки . Если у вас вилка типа RV, цвета проводки следующие:

  • Задний фонарь и ходовые огни — зеленый
  • Постоянное напряжение 12 В — черный
  • Фонари заднего хода — желтый
  • Правый указатель поворота и стоп — коричневый
  • Левый указатель поворота и стоп — красный
  • Контроллер тормоза — синий
  • Заземление — белый

Если вы устанавливаете коммерческую 7-проводную вилку, цвета проводов будут следующими:

  • Заземление — белый
  • Задний и ходовые огни — коричневый
  • Габаритные и боковые габаритные огни — черный
  • Вспомогательные или ABS — синие
  • Левый указатель поворота и аварийная сигнализация — желтый
  • Правый указатель поворота и аварийная сигнализация — зеленый
  • Тормоз огни — красный
Наконечники

Чтобы увидеть визуальное представление того, где провода подключаются к жилью или коммерческой вилке, посетите etrailer.com и просмотрите схему с надписью «7-сторонняя сторона автомобиля».

Электропроводка, вилки и розетки прицепа в супермаркете запчастей для прицепов

Электропроводка, вилки и розетки прицепа

Разъемы для проводов и жгутов прицепа доступны в различных размерах и конфигурациях. Самая простая конструкция — это система 4-WIRE с цветовой кодировкой, в которой используется коричневый провод для задних, лицензионных и боковых габаритных огней, желтый провод для левой остановки и поворота, зеленый провод для правой остановки и поворота и белый провод для заземления системы.Заглушка для жгута «Flat-4» встречается почти на всех лодочных прицепах и многих небольших прицепах, у которых нет тормозов.

Нажмите здесь, чтобы увидеть электрическую схему прицепа с цветовой кодировкой 4-полюсной системы

# 1326900
Двухполюсная торцевая заглушка для прицепа — это мощная модернизация любой заводской заглушки.Легко устанавливается с концевыми проводами.

Stock # 1326901
Двухполюсная торцевая заглушка для прицепа — это мощная модернизация любой заводской торцевой заглушки. Легко устанавливается с концевыми проводами.

# 1326898
2-полюсная торцевая розетка женского пола — это мощная модернизация любой заводской торцевой розетки.Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

# 1326899
2-полюсная торцевая розетка с внутренней резьбой — это мощная модернизация любой заводской торцевой розетки. Легко устанавливается под автомобилем с помощью прилагаемого кронштейна.

Stock # 5005198
25-футовый четырехжильный жгут с четырьмя проводниками и плоский 4-полюсный соединитель ствола.

Stock # 5430076
40-футовый четырехпроводный жгут и плоский 4-полюсный соединитель ствола.

# 7109019
HOOSIER Pontoon Boat Trailer 4-Wire x 37 ‘комплект жгута проводов предназначен для подключения прицепа соответствующей длины для всех функций освещения.
SUPPLIES LIMITED

Stock # 1041400
LOADRITE 35 ‘раздельный пятижильный жгут и плоский 5-полюсный соединитель магистрали.«Синий» провод можно использовать для гидравлических дисковых тормозов или дополнительных фонарей.

Stock # 5430077
ROAD KING 40 ‘раздельный пятижильный жгут проводов прицепа & плоский 5-полюсный соединитель багажника.

# 5005089
Сменная плоская 4-полюсная вилка прицепа с 12-дюймовыми выводами с цветовой кодировкой.

Stock # 5005090
Плоский 4-полюсный соединитель багажника для буксировщика с 12-дюймовыми подводящими проводами с цветной кодировкой.

# 5177160
Этот кронштейн позволяет установить 4 плоских разъема в безопасном месте.Кронштейн загибается над разъемом и прикрепляется к бамперу автомобиля для постоянного / безопасного крепления.

Stock # 5177159
Запатентованный Mag Flat ™ — это магнитный монтажный кронштейн с защелкой на крышке, чтобы ваши 4 плоских разъема не мешали.Его уникальная легкая конструкция надежно удерживает любой металл, поэтому он идеально устанавливается на сцепное устройство или прицеп буксирующего автомобиля.

Stock # 5177158
Найдите все, что вам нужно, чтобы перемонтировать трейлер в этом комплекте.Идеально подходит для установки Y-образного и 4-проводного проводов. В комплект входят соединители, универсальный инструмент для проводов, тестер цепей на 12 В, изолента, смазка, кабельные стяжки, кольцевые клеммы и пылезащитный чехол для вашего 4-х плоского разъема.

Stock # 5177138
Коннектор Endurance ™ Quick Fix ™ 4 Flat Trailer сочетает в себе профессиональный уровень Endurance с легкостью и скоростью Quick-Fix 4-flat для простого ремонта.

Stock # 5177132
Вилка Endurance ™ 4 Flat Trailer — это усиленная модернизация любой стандартной вилки 4 Flat для прицепа.

Stock # 5177135
Endurance 4 Flat Vehicle Connector — это усиленная модернизация любого стандартного 4 Flat бокового разъема транспортного средства.

Stock # 5223292
Расширяет систему электропроводки на 18 дюймов для большей гибкости при электрическом подключении. В комплект входят 4 ответвителя для проводов.

Stock # 5177024
Расширяет систему проводки на 48 дюймов для большей гибкости в электрическом подключении.

Stock # 5419229
Жгут проводов Karavan 4-Flat имеет длину 4 фута и имеет разъемы типа «пуля» на основании.

Stock # 5419223
Жгут проводов Karavan измеряет длину 22 фута и имеет разъемы типа «пуля» на основании.

Stock # 7102052
Плоский 10-футовый ремень TRITON с четырьмя зубцами имеет конец транспортного средства и конец прицепа, чтобы при необходимости удлинить соединение.

Stock # 5223340
Обычно встречается на прицепах только с фарами и без других электрических компонентов.4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветной маркировкой в ​​оболочке длиной 4 фута.

Stock # 5223341
Обычно встречается на прицепах только с фарами и без других электрических компонентов. 4-плоский штекер поставляется с предварительно подключенным 4-жильным жгутом проводов прицепа с цветовой кодировкой длиной 8 футов в оболочке.

Stock # 5005005
Преобразует систему освещения автомобиля с отдельным указателем поворота и тормозной цепью (5-проводное) в обычную систему освещения прицепа (4-проводное). Прочные транзисторы на 10 А предотвращают преждевременный выход из строя.Включает соединители отвода линии.

Stock # 5005023
Сверхпрочные разъемы обеспечивают большую долговечность, чем формованные виниловые вилки.

Stock # 5223291
Черная резиновая крышка сохраняет 5-плоские разъемы чистыми и защищенными, когда они не используются.

Запас # 5206135
Плоский 5-полюсный концевой соединитель прицепа с 18-дюймовыми подводящими проводами с цветной кодировкой.

Stock # 5419230
Жгут проводов 5-Flat каравана измеряет длину 4 фута и имеет разъемы типа «пуля» на основании.

# 5206134
Плоский 5-полюсный соединитель багажника буксировщика с 4-дюймовыми подводящими проводами с цветной кодировкой.

Stock # 1294350
OPTRONICS 5-позиционная плоская вилка ремня безопасности прицепа защищает от грязи и коррозии, когда вилка не используется.

# 5177061
Набор 6-контактных соединителей, используемых для тормозов или вспомогательного освещения.

Stock # 5177030
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля.

Stock # 5177087
Обеспечивает дополнительные цепи для электрических тормозов или вспомогательного силового кабеля. 6-полюсный штекер поставляется с 6-жильным концевым проводом с цветной маркировкой.

Stock # 5421093
Расширяет систему проводки на 12 футов для большей гибкости в электрическом подключении.

Stock # 5421092
Расширяет систему проводки на 6 футов для большей гибкости в электрическом подключении.

Складской # 5023232
Расширяет систему проводки на 18 дюймов для большей гибкости при электрическом подключении.

Stock # 5177013
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

Stock # 5223230
Розетка обеспечивает необходимые цепи для электрических тормозных систем или вспомогательных фонарей.

Stock # 5177140
Обеспечивает 7 RV Blade И 4-проводное плоское соединение из одного места. В комплект входит монтажный кронштейн.

Stock # 5177133
Endurance ™ 7-полюсная торцевая заглушка для RV отвала — это усиленная модернизация любой заводской торцевой заглушки для прицепа.Поставляется с монтажным кронштейном для прицепа.

Stock # 5177029
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

# 1294351
OPTRONICS 7-сторонний круглый протектор разъема ремня безопасности прицепа защищает от грязи и коррозии, когда вилка не используется.

Stock # 5177089
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Запас # 5177157
Лепестковый кабель LED Test 7 предварительно смонтирован и обеспечивает защиту проводов с помощью оплетки для проводов в оболочке.Светодиодные индикаторы подтверждают наличие электрической непрерывности для каждой функции буксировки.

Stock # 5177090
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177091
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным концевым проводом с цветной маркировкой.

Stock # 5177143
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной маркировкой.

Stock # 5177142
Обычно встречается на больших прицепах с тормозами и дополнительным освещением. 7-полюсный штекер поставляется с 7-жильным автомобильным прицепным проводом с цветной кодировкой.

Stock # 5177131
7-полюсная торцевая розетка для RV отвала Endurance — это мощная модернизация любой заводской торцевой заглушки.

Stock # 5177136
Endurance 7-полюсная торцевая розетка для лопастей RV с поворотным креплением — это прямая замена для тяжелых условий эксплуатации некоторых заводских торцевых пробок Chevy / GM.

Stock # 5223345
Обычно используется для больших прицепов RV с тормозами и дополнительным освещением. 7-полюсные разъемы обеспечивают дополнительные цепи для прицепов с электрическими тормозами и дополнительным освещением, например, внутренним освещением или функцией резервного / обратного хода.

Stock # 5177007
Обычно встречается на больших прицепах с тормозами и дополнительным освещением.

Склад # 5223024
Удлинительный кабель с 7-полюсного конца транспортного средства на 7-полюсный конец прицепа позволяет легко подсоединять 5-е колесо и прицеп с гибкой шеей — 7 футов

Stock # 5177130
Жгут проводов Hoppy 5th Wheel / Gooseneck длиной 8 футов.
Совместим с: Chevy, GMC, Ford, Dodge, Nissan и Toyota с заводским жгутом проводов (разъем бампера 7 RV).

# 5223194
«L-образный кронштейн» предназначен для надежного удержания коннектора ствола Flat-4 под автомобилем.

# 5223192
«L-образный кронштейн» предназначен для крепления 4-, 5- и 6-сторонних круглых соединителей ствола.

# 5223193
«L-образный кронштейн» предназначен для надежного удержания 7-сторонних круглых соединителей ствола.

Stock # 5223348
Аккуратно хранит 4-плоский разъем, легко устанавливается с помощью кабельных стяжек или винтов.

# 5223203
Коробка крепится к сцепным устройствам с квадратными поперечными трубками 2-1 / 2 «для удержания розеток.

Stock # 5177067
Сверхпрочный «L-образный кронштейн» крепится под автомобилем для удержания розеток.

Stock # 5005131
Peterson mfg.Двухсторонний формованный штекер для габаритных огней серий 142, 143, 146, 150.

Stock # 5005055
Мфг под прямым углом Петерсона. Двухсторонняя формованная розетка для использования с габаритными фонарями Peterson серий 152, 153 и 154.

Stock # 5005224
Мфг под прямым углом Петерсона.Литая заглушка с 3 направлениями для использования с герметичными задними фонарями накаливания.

Stock # 5005139
Peterson mfg. 3-сторонняя формованная заглушка для использования с задними фонарями # 421, устанавливаемыми заподлицо.

# 1294151
OPTRONICS A-46PB Линейный двухсторонний формованный штекер для использования с габаритными / габаритными огнями.Включает черный / белый провод 6 дюймов.

# 1294152
OPTRONICS A-49PB Смещенная двухсторонняя литая заглушка для использования с габаритными / габаритными огнями. Включает красный / белый провод 6 дюймов.

# 1294153
OPTRONICS A-45PB Прямой формованный штекер с 3 направлениями для использования с задними фонарями.Включает 10-дюймовый красный / черный / белый провод.

Stock # 1294154
OPTRONICS A-47PB Угловой 3-сторонний формованный штекер для использования с задними фонарями. Включает 10-дюймовый красный / черный / белый провод.

# 1294245
OPTRONICS A-45PB Линейный двухпозиционный формованный штекер для использования с габаритными / габаритными огнями.Включает красный / белый провод 6 дюймов.

# 1294223
OPTRONICS AL45PWTB Литой штекер с 3-сторонним соединением к всепогодному штекеру. Всепогодную заглушку также называют заглушкой Fit n ‘Forget.

# 1294155
OPTRONICS A65P Линейный однополюсный литой штекер для использования с габаритными / габаритными огнями.Включает черный провод 6 дюймов.

Stock # 1569016
TRUCK-LITE # 94902 Литой двусторонний штекер для использования с габаритными / габаритными огнями. Включает черный / белый провод 6 дюймов.

# 5419216
Габаритный фонарь «Караван» 2-полюсный разъем косички длиной 82 дюйма с 2-полюсным разъемом плоского типа на конце.

Stock # 5419312
Пигтейл габаритных фонарей Karavan длиной 204 дюйма с однополюсным и двухполюсным разъемом плоского типа на каждом конце.

# 5419213
Габаритный фонарь «Караван» 2-полюсный штекер с косичкой длиной 13 футов с 1 гнездом и 1 штекером типа пули на конце.

Stock # 1569172
TRUCK-LITE # 94707 LED Fit ‘N Забудьте стоп / поворот / заднюю заглушку, предотвращая попадание соли и коррозионных веществ в воду от светодиодных ламп. Имеет провод GPT диаметром 8 дюймов и 16 калибра.

# 1569246
Truck-Lite «Новый» штекер с 3 штырьками с внутренней резьбой работает с «Новыми» штырями с 3 штырями, которые можно найти на более новых фонарях Truck-Lite Stop / Tail / Turn.

Stock # 1569179
TRUCK-LITE # 93745 LED Fit ‘N Forget переходник для маркеров / зазоров используется для адаптации светодиодных ламп к обычным системам проводов. Имеет провод GPT диаметром 4 дюйма и 16 калибра.

Stock # 1569180
TRUCK-LITE # 94964 Угловой маркер / заглушка предназначена для использования в ограниченных пространствах.Имеет провод GPT 6 дюймов, калибр 16.

Stock # 1566188
Phillips 7 проводников 50 ‘катушка — 1/8, 2/10, 4/12 Ga. ABS Ярко-зеленый
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Stock # 1566189
Катушка Phillips 7 с проводником 100 футов — 1/8, 2/10, 4/12 Ga.ABS Ярко-зеленый
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566454
Катушка Phillip 7 с кондуктором, 100 футов — 1/10, 6/12 GA Blue Jacket .640 O.D.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Stock # 1566455
Катушка Phillip 7, кондуктор 100 футов — 1/12, 6/14 GA Blue Jacket.570 О.Д.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566456
Катушка Phillip 6, кондуктор 100 футов — 6/14 GA Blue Jacket .570 O.D.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

Запас # 1566457
Катушка Phillip 4 проводник 100 ‘- 4/14 GA Blue Jacket.440 O.D.
коричневый — зеленый — белый — желтый

Запас # 1566458
Катушка Phillip 3 проводника 100 футов — 3/14 GA Blue Jacket .440 O.D.
Красный — Белый — Черный

# 1566459
Катушка Phillip 2 с дирижером 100 футов — 2/14 GA Blue Jacket.340 О.Д.
Белый — Черный

Запас # 1566488
Катушка Phillip 7 с кондуктором 250 футов — 1/12, 6/14 GA Blue Jacket .570 O.D.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566498
Катушка с двумя проводниками Phillips 250 футов — синий жакет 14 калибра.340 О.Д.
Черный — Белый

Запас # 1566190
Катушка 50 футов с 7 проводниками Phillips — 6/14, калибр 1/12 с проводом Duraflex с внешним диаметром 0,570 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

# 1566461
Катушка Phillips 7 проводов 50 ‘- 6/12, калибр 1/10 с.Провод Duraflex с внешним диаметром 640 дюймов, черный.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566191
Катушка Phillips 7 проводов 100 футов — 6/14 калибра 1/12 с проводом Duraflex в черной оболочке с внешним диаметром 0,570 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566460
Phillips 7 проводников 100 ‘катушка — 6/12, 1/10 калибра с проводом Duraflex с внешним диаметром 0,640 дюйма.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Stock # 1566493
Катушка Phillips 7 проводов 250 ‘- 6/12, калибр 1/10 с.Провод Duraflex с внешним диаметром 640 дюймов, черный.
Черный — Коричневый — Синий — Зеленый — Красный — Белый — Желтый

Запас # 1566192
Phillips 6-проводниковая катушка 50 футов — калибр 6/14 с проводом Duraflex с внешним диаметром 0,550 дюйма.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

# 1566193
Катушка Phillips 6 проводников 100 футов — калибр 6/14 с.Провод Duraflex с внешним диаметром 550 дюймов, черный.
Черный — Коричневый — Зеленый — Красный — Белый — Желтый

Запас # 1566194
Катушка 50 футов с 4-мя проводниками Phillips — калибр 4/14 с проводом Duraflex с внешним диаметром 0,440 дюйма.
Коричневый — зеленый — белый — желтый

Phillips, калибр 12 Первичный провод.Катушка 100 футов доступна с черной или красной оболочкой.

# 1566285
Phillips 10-2 AWG Первичный провод. 100-футовая катушка черно-белой проволоки с серой оболочкой.

Устранение неполадок в проводке прицепа с помощью цветового кода

Независимо от того, устанавливаете ли вы новую цепь освещения прицепа в свой автомобиль или грузовик или пытаетесь устранить неисправность проводки прицепа, которая не работает, вам необходимо понимать, что делает каждый провод в жгуте проводов прицепа, куда он, вероятно, идет и почему. может не работать хорошо.На этой схеме показаны цвета базовой схемы электропроводки прицепа, а также то, к чему должен быть подключен каждый провод.

Простая закрытая система

Хотя никогда не стоит погружаться вслепую в электромонтажный проект, на самом деле с проводкой прицепа очень просто работать и устранять неполадки. По большей части жгут проводов, который управляет фарами прицепа, представляет собой замкнутую систему. Единственная точка контакта с внешним миром (то есть с миром, который существует за пределами самого прицепа) находится на стороне грузовика четырехконтактного разъема (или семи-контактного разъема, если вы используете более дорогую систему для прицепов с электрическим тормозные системы).Даже на стороне грузовика, где проводка прицепа пересекается с жгутом проводов вашего автомобиля, нужно иметь дело только с четырьмя проводами. Когда вы устраняете проблемы с проводами прицепа, убедитесь, что вы делаете это по одному, начиная с проверки заземляющего провода с помощью тестера цепей.

Цвета проводки прицепа

Худшее, что обычно случается с обвисшей проводкой прицепа, — это перегорание предохранителя на буксируемом автомобиле или что-то странное, например, обратные указатели поворота или мигающие стоп-сигналы.Хотя мы не ожидаем ничего из перечисленного при буксировке прицепа, их также легко исправить. Эти четыре цветных провода составляют систему электропроводки вашего прицепа. Каждый подключается к другой функции:

  • Коричневый провод к заднему или габаритному огню
  • Зеленый провод к правому указателю поворота / стоп-сигналу
  • Желтый провод к левому указателю поворота / стоп-сигналу
  • Белый провод на массу или массу шасси

При ремонте или подключении прицепа просто убедитесь, что эти провода подключены к соответствующему компоненту, как показано выше.

Свет горит всегда

Никогда не отправляйте прицеп на дорогу с сомнительной проводкой или системой освещения, которая уже заведомо выходит из строя. Когда водители замедляются позади транспортного средства, которое тянет с собой прицеп, они часто инстинктивно сосредотачиваются на ярких стоп-сигналах как на ориентире, определяющем, где остановиться и как быстро останавливается впереди идущий автомобиль. Если у вас есть яркие, хорошо работающие стоп-сигналы на прицепе, они будут привлекать внимание водителей позади вас, независимо от того, насколько они внимательны.Если фары вашего прицепа тусклые или отсутствуют, эти водители сосредоточат внимание на фарах вашего автомобиля, что, вероятно, не даст им достаточно времени для остановки, что может привести к аварии. Хотя они могут быть сочтены виновными, никому не нужна головная боль, связанная со страховыми компаниями — и вы не хотите, чтобы какой-либо груз, который вы перевозите, был поврежден или кто-либо был ранен.

Помните, что буксировка прицепа — это нелегкая задача.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
