Глушитель двигателя – виды, устройство и принцип работы

Содержание

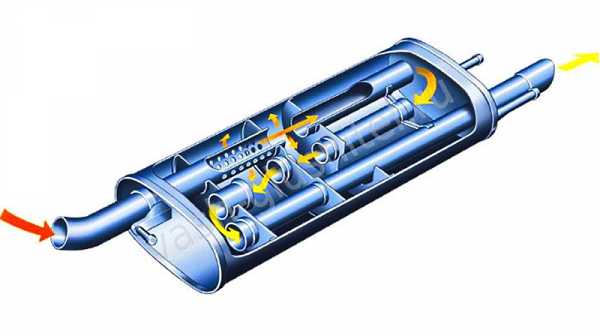

Устройство глушителя автомобиля в разрезе

Дата публикации: .
Категория: Автотехника.

Если бы не созданный французской компанией Panhar-Levassor первый в мире глушитель, то возможно сегодня бензиновых автомобилей не было бы. Выхлопная система позволила «успокоить» ДВС и дать этому мотору «вторую жизнь».

Первоначально глушители выполняли не много функций и считались больше вспомогательной составляющей, нежели важной, как другие агрегаты. Однако с течением времени выхлопные системы начали играть более значительную роль. Сегодня благодаря глушителям удается не только значительно снижать уровень шума от работающего мотора, но и уменьшать температуру выхлопных газов, выводить отработанные газы за пределы авто и уменьшать уровень вредных выбросов в окружающую среду.

Исходя из этого, стоит обратить внимание на строение глушителя, а также на его разновидности.

Основные элементы выхлопной системы

Конструкция выхлопной системы становится более сложной, но с каждой новой моделью машины она включает в себя все те же элементы.

Коллектор

Приемная труба является промежуточным звеном между двигателем машины и нейтрализатором (катализатором). Коллектор отвечает за вывод газов. Так как в этом случае идет очень сильная механическая и температурная нагрузка, которая может доходить до 1000 градусов, то к этой части глушителя предъявляются довольно строгие требования. Поэтому при изготовлении приемной трубы используют только самые лучшие сплавы чугуна и стали.

Также на этой детали иногда устанавливают вибро-компенсатор (гофру), благодаря которому вибрация двигателя гасится и не переходит дальше по выхлопной системе.

Нейтрализатор

В каталитическом нейтрализаторе (или катализаторе) происходит «дожиг» несгоревших остатков топлива и переработка окиси углерода. Этот элемент выхлопной системы представляет собой специальную камеру или бачок, в котором расположен керамический или металлический элемент в виде сот. Благодаря этим сотам газовые смеси очищаются за счет химических реакций.

Сейчас производители начали изготавливать многосекционные нейтрализаторы, отвечающие всем международным стандартам, которые производят обработку большего спектра вредных веществ.

Передний глушитель (резонатор)

Резонатор – по сути, является одной из тех деталей, которые принято называть глушителями. Этот элемент выполняет функцию снижения шума, но никак не очистки выхлопных газов. Когда газы проходят через резонатор, создается много шума. Поэтому внутренняя «начинка» переднего глушителя представляет собой многочисленные решетки и отверстия, которые позволяют снизить скорость вырывающихся газов, а также вибрацию. По большому счету резонатор – это бак с перфорированной трубой.

Передние глушители бывают:

  • Активными. Такие глушители изготавливаются из специальных звукопоглощающих материалов, а их конструкция отличается простотой.
  • Реактивными. В глушителях этого типа используются комбинации из расширительных, а также резонаторных камер.

Не стоит путать резонатор с задним глушителем, так как их конструкция сильно отличается.

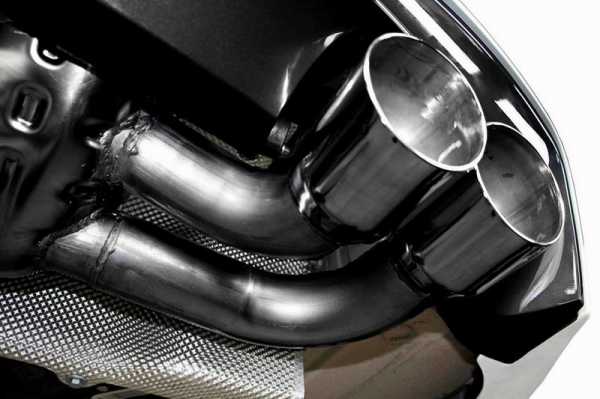

Задний глушитель

Когда мы говорим «глушитель» то чаще всего в виду имеется именно задняя часть выхлопной системы. Этот элемент производит окончательное поглощение шума, а также осуществляет завершающий вывод газов.

В отличие от резонатора, внутренняя «начинка» заднего глушителя неоднородна. Внутри него установлено несколько камер со специальными наполнителями. Благодаря пористой структуре, системе перегородок и воздуховодам удается не только избавиться от сильного шума, но снизить температуру в системе.

Говоря о снижении шума, нельзя обойти стороной другой тип системы, который снижает повышенный шум в выхлопной трубе.

Прямоточный глушитель

В обычных глушителях в процессе сопротивления отработанным выхлопным газам, теряется часть мощности мотора. Хоть этот расход и незначительный, многие автолюбители ищут способы, как сделать глушитель тише без потери мощностей двигателя. Для этих целей производители разработали специальные прямоточные модели.

Устройство такого глушителя отличается от привычной схемы. В отличие от штатных моделей, в прямоточных агрегатах мощность двигателя не только снижается, но и повышается, за счет использования энергии выходящих газов.

Суть работы «прямотоков» заключается в том, что при выходе газов из коллектора требуется меньшее сопротивление. Благодаря этому мотору не приходится затрачивать лишней энергии, чтобы преодолеть давление. Полученная разница преобразуется в полезную мощность движения.

Сам прямоточный глушитель представляет собой прямую трубу с перфорированной поверхностью. По большому счету она заключена во внешний кожух. Внутри глушителя также есть разделители и камеры, просто их меньше, чем у штатных систем. Благодаря такой конструкции, отработанные выхлопные газы движутся по прямой и не встречают сильного сопротивления. В то же время, благодаря перфорированной поверхности они расширяются и свободно выходят.

Внешний кожух прямоточного глушителя покрыт специальным поглощающим составом, за счет чего газы, находящиеся внутри, не резонируют, а звук мотора не превышает допустимых пределов. Таким образом, уровень шума сводится к минимуму.

Чтобы усилить эффект некоторые автовладельцы используют дополнительные внешние сегменты.

Как еще можно снизить уровень шума глушителя

Также для снижения шума можно установить зеркальный глушитель. Такие модели работают по такому же принципу, как и акустические зеркала. Чаще всего зеркальные глушители можно встретить в выхлопных системах двухтактных моторов мотоциклов и скутеров. Устройство глушителя в этом случае представляет собой выпускное колено и резонаторную банку, в которой отработанные газы «утихомириваются». При этом уровень сопротивления будет значительно ниже, а на мощность двигателя не будет расходоваться. Однако стоит учитывать, что из-за зеркального эффекта температура выхлопной трубы будет повышаться.

Подобный принцип используется в системах автомобилей ВАЗ 2107, Нива, 2115 и многих других.

Помимо этого существуют поглотительные и ограничительные глушители, которые также понижают шум.

В заключении

Конструкция автомобильных глушителей постоянно претерпевает изменения, хоть общий принцип работы и сама конструкция остается неизменной уже много десятков лет. Сегодня это не обычная металлическая «банка» а полноценная система, которая обеспечивает правильную работу двигателя автомобиля. Именно поэтому, если из глушителя начинает идти пар или раздаются хлопки, необходимо незамедлительно производить диагностику и ремонт этого немаловажного узла.

avto-moto-shtuchki.ru

принцип работы, вид в разрезе


Автоликбез30 августа 2017


В процессе езды коленчатый вал двигателя авто совершает от 1,5 до 5–7 тыс. оборотов в минуту. Соответственно, в цилиндрах происходит 25–120 вспышек и микровзрывов топлива ежесекундно. В результате выделяется толкающая поршни энергия, отработанные газы и мощные звуковые волны. Чтобы убрать громкий рокот и шум из выхлопной трубы, доставляющий неудобства водителю и окружающим, было изобретено звукопоглощающее устройство – глушитель. Поскольку он служит не вечно, автолюбителям полезно будет знать, как устроен данный элемент и можно ли его отремонтировать в случае неисправности.

Где находится элемент и как он выглядит?

Главный источник шума – камеры сгорания работающего двигателя. Образующиеся там звуковые волны не могут проникать сквозь сплошные металлические стенки и стремятся выйти наружу по пути наименьшего сопротивления – через трубу выпускного тракта вместе с отработанными газами. Там и установлен глушитель в виде металлического бочонка круглой либо овальной формы.

Схема работы выхлопной системы автомобиля выглядит так:

  1. Первой за выпускным коллектором установлена виброизоляционная гофра. Ее задача – сгладить колебания, передающиеся трубе от мотора.
  2. Пройдя гофру, дым и звуковые волны попадают в каталитический нейтрализатор. Его задача – дожечь остатки горючих газов, чтобы не выбрасывать в атмосферу. Внутри детали расположены мелкие керамические соты, которые частично поглощают и рассеивают звук.
  3. После нейтрализатора выхлоп проходит в бачок резонатора. Это первая ступень подавления шума.
  4. Последним в цепочке стоит глушитель, окончательно гасящий звуковые колебания.

По сути, резонатор – это тоже глушитель, его строение и принцип действия вы узнаете из следующего раздела.

Бачок резонатора всегда стоит вдоль оси машины, а глушитель может устанавливаться поперек (в задней части авто). Встречаются варианты, когда оба элемента совмещены в едином корпусе с целью экономии места. На автомобилях с V-образными двигателями большой мощности устанавливается распределенная система выхлопа на 2 трубы. Соответственно, количество всех деталей удваивается.

Конструкция и принцип действия

Существует 4 способа погасить мощные звуковые импульсы, реализуемые на различных транспортных средствах:

  • ограничение шума;
  • отражение;
  • резонансное подавление шумов;
  • поглощение.

Ограничивающее устройство – простейший вариант глушителя, применяющийся на некоторых моделях тракторов. Элемент представляет собой сужающуюся трубу, помещенную внутрь металлического бачка. Недостатки изделия очевидны – шум подавляется частично, а мощность двигателя заметно снижается.

Зеркальные элементы ставятся на мотоциклы и скутеры. Принцип работы глушителя следующий: газы из выхлопного колена попадают в отражающую банку, меняют направление движения и выбрасываются наружу. За счет отражения звуковые колебания гасятся и уровень шума снижается. Деталь успешно функционирует с двухтактными моторами, но для автомобиля ее эффективности недостаточно.

Третий способ реализован в автомобильных резонаторах. Внутри стального бачка стоит несколько перегородок, а между ними устроены резонансные камеры, соединенные стальными трубками. Сглаживание шумовых импульсов достигается за счет двух факторов:

  1. Газы и звуковые волны несколько раз меняют направление движения, отражаясь от перегородок.
  2. Размеры камер и патрубков рассчитаны таким образом, чтобы частота колебаний звука совпадала. Тогда волны гасятся благодаря возникающему резонансу.

Необходимо понимать, что конструкция резонатора не является универсальной для всех машин. Автомобили комплектуются двигателями различной мощности, издающими шумы разной амплитуды и частоты. Звукопоглотитель разрабатывается отдельно под каждую марку и модель автомобиля.

Устройство глушителя автомобиля в разрезе, действующего по принципу поглощения шумов, изображено на схеме.

Как и в резонаторе, здесь устанавливаются перегородки и перемычки в виде трубок. Только в последних выполнено множество отверстий различного диаметра (перфорация), а по бокам уложен негорючий поглощающий материал. Как правило, для данных целей используется базальтовая либо каолиновая вата, спокойно выдерживающая температуру газов 600–700 °С.

Звуковые волны, проходя через соседние патрубки с отверстиями, частично рассеиваются и гасятся за счет наложения друг на друга. Вторая часть колебаний поглощается наполнителем, а третья сглаживается благодаря перегородкам и изменению направления потока.

О прямоточной системе

Любой автомобильный глушитель снижает мощность двигателя, создавая значительное сопротивление на пути потока дымовых газов. Такую цену приходится платить за комфорт и практически беззвучный выхлоп. Но для автомобилистов, занимающихся тюнингом своих «железных коней», существует альтернативный вариант – звукопоглотитель прямоточного типа.

Задача данного элемента – снизить потери мощности, продолжая поглощать звуковые колебания от работы двигателя. Прямоток является компромиссным решением, поскольку в угоду мощности он гасит шум не столь эффективно, как штатные элементы авто. Из чего состоит такой глушитель:

  • металлический корпус, оснащенный двумя патрубками;
  • внутри находится перфорированная прямая труба, соединяющая входное и выходное отверстие;
  • между корпусом и трубой заложен звукопоглощающий материал – каолиновая или базальтовая вата.

Звуки, идущие по прямой трубе с отверстиями, частично поглощаются волокном, но другая часть беспрепятственно проходит наружу, ведь перегородки и резонансные камеры отсутствуют. Поэтому автомобили, оборудованные прямотоком, издают рокочущий звук, особенно при нажатии на педаль акселератора.

Высший уровень тюнинга – комбинированная система выхлопа с заслонкой, управляемой из салона автомобиля. С ее помощью поток газов можно переключать между двумя ветками: на первой стоит обычный эффективный глушитель, а на второй – прямоток. Это позволяет использовать мощь мотора только при необходимости, а в обычных условиях ездить по городу без лишнего «рева» из выхлопной трубы.

Характерные неисправности

Существует одна причина, по которой глушитель автомобиля выходит из строя – длительное воздействие отработанных газов, обладающих высокой температурой. Рано или поздно металлический корпус элемента прогорает, что сопровождается рокотом под днищем автомобиля (оттуда, где расположена неисправная деталь).

Срок службы глушителя сильно зависит от материала, из которого он изготовлен:

  • обычный «черный» металл со специальным покрытием;
  • нержавеющая сталь.

Более дешевый вариант, сделанный из «черного» металлопроката, способен прогореть через 20–30 тыс. км пробега, в то время как нержавеющий корпус отработает 100 тыс. км и больше. Другое дело, что в течение длительного срока могут выгореть внутренности глушителя и уровень шума заметно повысится.

Неисправности устраняются двумя способами: замена глушителя и ремонт с помощью сварки. В любом случае вам придется посетить автосервис, где после диагностики мастера помогут принять верное решение. Если отверстие свища небольшое, то опытный специалист заварит его прямо на машине. Второй вариант – наложить заплатку из металла, для чего глушитель потребуется снять. Элемент с выгоревшими внутренностями ремонту не подлежит, только замене.

autochainik.ru

Как работает автомобильный глушитель? | Статьи, обзоры

Как работает автомобильный глушитель?

Многие владельцы авто уже привыкли, что их автомобиль работает довольно тихо, но не задумывались за счет чего это происходит. Как работает глушитель автомобиля, и из чего состоит глушитель, на эти вопросы мы попробуем ответить в этой статье. Сразу стоит оговориться, мы будем говорить о том, как устроен глушитель на авто обычной заводской комплектации (стоковый глушитель). Есть разные вариации прямоточных, спортивных глушителей, а также модернизированные варианты, о них речь идти не будет.

Глушитель для машины, что это и каковы его функции?

В выхлопной системе глушитель автомобильный играет одну из самых важных функций.  Глушитель в легковой машине располагается под задней частью кузова, зрительно мы видим только выхлопную трубу глушителя, из которой выходят отработанные газы.

Наиболее выраженные свойства глушителя можно описать так:

  • рассеивание звуковой волны, возникающей от детонации топливной смеси в камере сгорания двигателя;
  • окончательное понижение температуры отработанных газов, до 120-150ºС;
  • изоляция салона с водителем и пассажирами от выхлопных газов.

Если с последними двумя пунктами все предельно ясно, то, как устроен глушитель авто, и как происходят процессы глушения звуковой волны, на этом стоит остановиться подробней.

Как устроен автомобильный глушитель?

Функциональная часть выхлопной системы — это банка глушителя. Если посмотреть, как выглядит глушитель в разрезе, то мы можем увидеть, что в ней есть камеры разной величины, которые соединяют перфорированные патрубки. Некоторые патрубки по диаметру больше, некоторые меньше, а сами камеры иногда располагаются под некоторым углом к главному направлению движения отработанных газов. Устроен глушитель машины таким образом, чтобы проходящая звуковая волна через эти камеры, патрубки и лабиринт разбивалась и дробилась, следовательно, снижала уровень энергии, который был у нее при выходе из коллектора.

Как работает глушитель авто с точки зрения движения звуковой волны?

Тут по пунктам:

  • перфорированная труба в глушителе – она позволяет рассеять через перфорацию звуковую волну;
  • камеры разной величины – в камерах происходит отражение и пере отражение звуковой волны, при этом каждый раз происходит ее гашение, т.е. уменьшение энергии;
  • углы в камерах глушителя, а также препятствия – такие элементы дают возможность разделить звуковой поток, с целью его дальнейшего погашения;
  • зауженные (конусоподобные) элементы — иногда и из них состоит глушитель автомобиля. Здесь звуковая волна теряет свои характеристики и частично компенсируется;
  • звукопоглощающий материал – любой термостойкий долговечный пористый материал, который гасит звук и играет роль поглотителя волны.

Любым из указанных способов глушитель у машины заглушает звук. Точнее сказать их комбинации и сочетания позволяют довести уровень шума от работы двигателя до приемлемой величины, приятной для человеческого слуха.

Глушитель автомобильный дает побочный эффект

Мы рассмотрели, как устроен глушитель автомобиля с точки зрения гашения звуковой волны. Однако по этой же самой системе движутся и отработанные газы. Все эти камеры, системы отражения и пере отражения, и другие элементы, из чего состоит глушитель, являются естественным препятствием движению выхлопных газов. То, что работает прекрасно для уменьшения шума от авто, сейчас создает проблему удаления выхлопных газов. В выхлопе создается сопротивление, которое начинает действовать на основной поток отработанных газов, препятствуя ему. В результате возникает обратный поток выхлопных газов, который носит название противоток.

В результате, такой противоток создает давление в выхлопной системе, препятствующее освобождению от отработанных газов камеры сгорания двигателя. Выпускной клапан не отрабатывает на 100%, что приводит к потере полезной мощности мотора.

Как делают глушители?

Перед производителями автомобиля, и выхлопной системы в частности, стоит задача, как должным образом уменьшить шум от работы двигателя, но при этом минимизировать противоток. И такая задача решается для каждой марки и модели автомобиля в отдельности. Все элементы внутреннего строения глушителя рассчитываются и применяются с учетом специфических технических параметров отдельно взятого авто. Расчет особенностей, а также какие технологии применяются для глушения звуковой волны, какой размер будет иметь глушитель для автомобиля, какая у него будет конфигурация, все это решают конструкторы автомобильного завода. При этом глушители, где производятся, особого значения не имеет. Так как конечная конструкция по готовым чертежам или образцу повторяется достаточно легко на любом, более или менее оснащенном производстве.

vyhlopnie-systemi.com.ua

Устройство глушителя автомобиля

Ещё на заре появления первых автомобилей в конце 19-го начале 20-го вв., глушитель стал тем средством, которое позволило популяризовать их среди городского населения. Рев мотора и в наше время остается существенной проблемой, когда дело касается транспортных средств. В наше время используются новые методы подавления шума, которые в целом достаточно эффективны. С течением времени устройство глушителя постоянно совершенствовалось.

Современный автомобильный глушитель — это агрегат, предназначенный для снижения уровня шума, а также температуры и токсичности выхлопных газов.

У любого автомобиля подобные параметры должны соответствовать установленным стандартам. Сложность заключается в том, что для выполнения поставленных задач необходимы достаточно сложные системы. Поэтому устройство глушителя включает несколько основных элементов. Каждый из них выполняет определенную функцию.

Основные элементы системы

Конструкция глушителя включает несколько элементов. Фактически она будет, примерно, одинаковой для каждой модели автомобиля.

  1. Коллектор;
  2. Нейтрализатор;
  3. Передний глушитель;
  4. Задний глушитель.

Коллектор подключается непосредственно к самому двигателю, выполняя задачу по выводу газов. Нагрузка в данном случае очень высокая и касается это как механического, так и температурного воздействия (вплоть до 1000 градусов). Особые требования предъявляются к материалу, из которого изготавливается эта часть глушителя автомобиля. Для этого применяются лучшие сплавы чугуна и стали.

Согласно международным стандартам производители должны позаботиться о снижении вредоносного воздействия. И эта задача возлагается на каталитический нейтрализатор или конвертер. Он представляет собой особую камеру, где происходит фактическая очистка газовой смеси.

Обязательно почитайте

Сейчас производители нередко изготавливают катализаторы, способные проводить очистку в широком диапазоне вредных веществ. Для этого камеру каталитического нейтрализатора делают многосекционной. Корпус изготавливается из металла или керамики. При этом он имеет ячеистую структуру, благодаря которой увеличивается площадь контакта газов непосредственно с каталитическим слоем.

Какие материалы применяются для каталитических реакций

Непосредственно рабочая зона нейтрализатора глушителя автомобиля покрывается платиной и палладием. При контакте с ними большая часть вредных токсинов в выхлопных газах нейтрализуется. Сам катализатор производители располагают ближе к мотору, так как высокая температура способствует ускорению реакций.

Конечно, до сих пор не существует универсального глушителя, способного нейтрализовать абсолютно все токсины и вредные вещества, но производители все равно постоянно совершенствуют технологии.

Передние и задние глушители

Последние две части — это непосредственно сами глушители автомобиля в том понимании, к которому мы все привыкли. Выделяют передний и задний глушители. Как раз они предназначаются уже непосредственно для снижения уровня шума, и они ничего не очищают.

Передний глушитель обычно называют резонатором. Газы, проходя по предыдущим частям с высокой скоростью, создают довольно много шума. Различные решетки и многочисленные отверстия, во-первых, снижают скорость продвижения газов, а вместе с этим и вибрацию. Для поглощения звуковых эффектов применяются специальные материалы. Подобным образом, удается убрать эффект резонанса. Именно здесь происходит основная работа по снижению уровня шума автомобиля.

Выделяют два основных вида:

  • Активные;
  • Реактивные.

Активные глушители сделаны из звукопоглощающего материала и отличаются относительно простой конструкцией. Единственная проблема — со временем он сильно загрязняется. В реактивных применяются комбинации из расширительных и резонаторных камер.

Последняя часть — это фактически основной глушитель транспортного средства.

Функция заднего глушителя заключается в окончательном поглощении шума и отвода выхлопных газов. Его внутренняя структура неоднородна и состоит из серии небольших камер со специальными наполнителями.

Необходимо отметить, что в более новых машинах, как правило, совмещается несколько технологий сразу. Пористая структура, система перегородок и различные воздуховоды позволяют окончательно избавиться от шума и снизить температуру до безопасной.

Устройство прямоточного глушителя

Те автомобилисты, которые стремятся всяческими способами повысить мощность своего транспортного средства, устанавливают специальные прямоточные глушители.

Особенность устройства прямоточного глушителя заключается в том, что он способен использовать энергию выходящих газов для увеличения мощности автомобиля. Со штатным глушителем такое невозможно.

Суть заключается в том, что выхлопные газы выходит из выпускного коллектора с меньшим сопротивлением. Благодаря этому двигатель тратить чуть меньше энергии, так как ему нужно тратить меньше энергии на преодоление давления. И именно эту разницу удается преобразовать в полезную мощность движения.

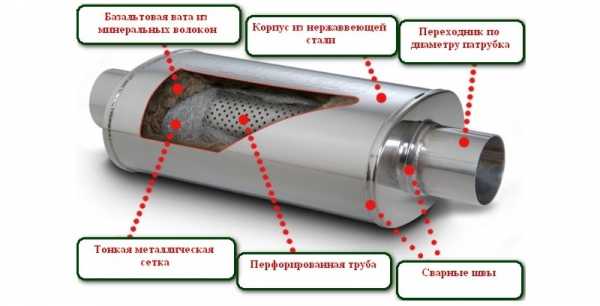

Устройство прямоточного глушителя включает прямую трубу с перфорированной поверхностью, фактически заключенную во внешний кожух. Внутри содержится меньше разделителей и различных камер. Таким образом, отработанные газы проходят по прямой без особого сопротивления, но за счет перфорированной поверхности они свободно расширяются, так что особых проблем с выходом не возникает.

Шумопоглощение обеспечивается за счет специального внешнего кожуха с нанесенным поглощающим составом. Благодаря нему газы внутри не резонируют, и звук двигателя находится в пределах допустимых пределов. Для улучшения эффекта могут применяться несколько отдельных внешних сегментов.

Нередко различные системы глушителя разрабатываются непосредственно под конкретные модели автомобилей с учетом его особенностей и рабочих характеристик.

znanieavto.ru

Как устроен глушитель автомобиля: принцип работы

Изобретения автомобиля дало человечеству не только массу преимуществ, но и некоторые издержки. Например, громкий рёв двигателя — он тяжело воспринимался не только водителем автомобиля, но и людьми, которые находились поблизости. Необходимость как-то решить эту проблему привела к изобретению глушителя. Эта деталь автомобиля отвечает за то, чтобы максимально приглушить работу двигателя, а также уменьшить температуру и токсичность продуктов сгорания топлива.

Тюнинг глушителя

С момента изобретения устройство глушителя становилось всё более совершенным. На сегодняшний день он представляет собой серьёзный механизм, работающий по довольно сложной схеме. Современные законодательные нормы предусматривают очень жёсткий контроль над уровнем шума, который издаёт автомобильный двигатель, а также над степенью токсичности выхлопных продуктов сгорания топлива.

Устройство глушителя

Конструкция глушителя автомобиля приблизительно одинаково выглядит у большинства автомобильных моделей. В её состав входят следующие элементы:

  1. Коллектор.
  2. Нейтрализатор.
  3. Передний глушитель.
  4. Задний глушитель.

На нижеприведённом рисунке показано, как выглядит автомобильный глушитель.

Устройство глушителя

Коллектор отвечает за выведение продуктов сгорания топлива — он подключён напрямую к двигателю. Поскольку он несёт на себе очень большие нагрузки и поддаётся воздействию крайне высоких температур, к материалам для его изготовления выдвигаются очень серьёзные требования. Для изготовления коллекторов используют высококачественные сплавы из чёрных металлов.

Так как современные экологические нормы ужесточаются с каждым годом, конструкция автомобиля предусматривает наличие узлов, отвечающих за максимальное снижение токсичности выхлопных газов. Эту задачу решает нейтрализатор или, как его ещё называют, конвертер. По сути, это отсек, где осуществляется очищение смеси газов. Его составляют несколько секций, а корпус выполнен из керамических материалов либо из металла. Структура в виде специальных ячеек даёт возможность добиться максимального контакта газов с катализатором.

Глушитель ВАЗ в разрезе

Сама поверхность контакта у нейтрализатора обрабатывается палладием и платиной. Вступая с ними в соприкосновение, основная часть токсичных веществ нейтрализуется. Для того чтобы реакции происходили быстрее, катализатор располагают поближе к двигателю — высокая температура ускоряет нейтрализацию.

Остальные два элемента отвечают за подавление шума двигателя и очисткой не занимаются. Передний носит название резонатора. Он составлен из множества решёток и отверстий — по ним движутся продукты сгорания топлива, теряя шумы и вибрацию. Для шумоизоляции используются специальные материалы с высокой степенью звукопоглощения.

Различают следующие разновидности глушителей:

  • активный;
  • реактивный.

Активный состоит из шумоподавляющего вещества — его устройство достаточно простое. Его недостатком является высокая степень загрязнения по прошествии некоторого времени.

Задний является практически основным, он осуществляет конечное подавление шума двигателя и отводит продукты сгорания топлива. Его конструкция состоит из отсеков с содержимым из специальных наполнителей.

Современные авто, как правило, используют комбинации нескольких средств шумоподавления: пористых стенок, решёток, каналов, перегородок. Таким образом, удаётся добиться показателей, разрешенных современными экологическими и санитарными нормами.

Прямоточный глушитель: особенности и конструкция

Прямоточный глушитель Magnus

Для повышения мощности автомобиля некоторые водители используют прямоточный вариант. Его преимуществом является то, что для повышения мощности машины он может использовать энергию выхлопных газов. Обычный глушитель на такое не способен.

Принцип работы заключается в том, что сопротивление при выхлопе продуктов сгорания топлива меньше чем обычно. Поэтому мощность двигателя, которая для этого расходуется, также имеет меньшее значение, а разница уходит на увеличение мощности движения авто.

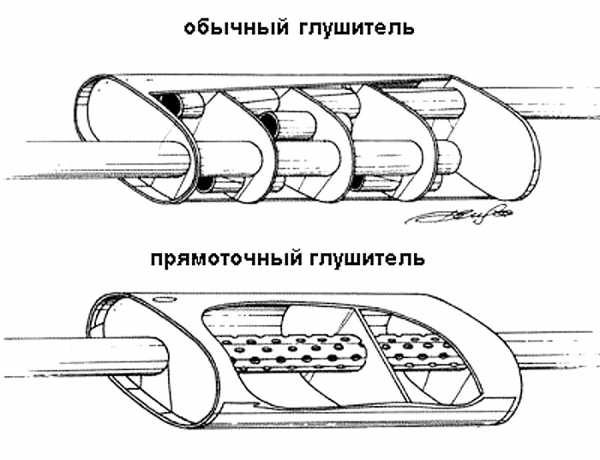

Прямоточный глушитель в разрезе

Конструкция прямоточного агрегата — это прямая труба с сетчатой поверхностью, помещенная во внешний кожух. Она имеет меньше элементов для снижения шума и вибраций. Продукты сгорания идут без сопротивления по прямой, а сетчатая поверхность даёт им возможность свободно расширяться. Шум поглощается внешним кожухом — он обработан специальным звукоизолирующим веществом. Вследствие этого не происходит резонанса газов, и мы не слышим характерного рёва мотора. Для того чтобы улучшить характеристики такого устройства, можно использовать несколько отдельных внешних сегментов.

Основные причины выхода из строя глушителя

Есть несколько основных причин, вследствие которых глушитель может выходить из строя, а именно:

  1. Прогорают швы сварки — это основная причина, которая встречается чаще других. Сварка является слабым звеном в любой конструкции — под влиянием влаги и температуры может образоваться трещина, которая будет расти вследствие вибраций. Результат — обрыв трубок и выход устройства из строя.

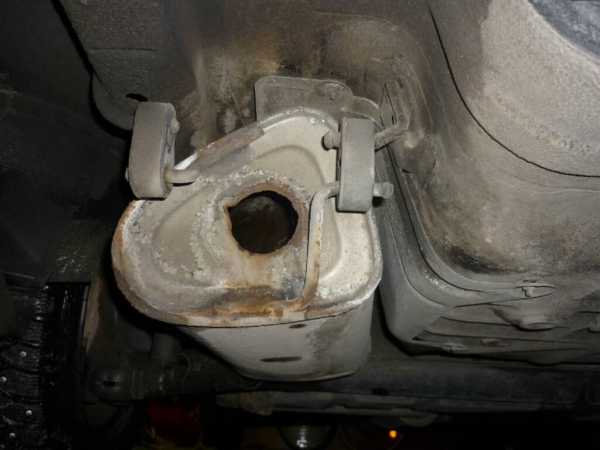

    Обрыв выхлопной трубы вследствие програра сварочных швов

  2. Выгорает наполнитель (минеральная вата). Если используется некачественный материал, волокна начинают разрушаться под воздействием высоких температур, вследствие чего появляются шумы.

    Глушители: новый и с выгоревшим наполнителем

Эти две причины выхода из строя являются наиболее «популярными», они встречаются чаще всего.

Заключение

Глушитель — очень важная часть любого автомобиля. Поэтому нужно крайне ответственно относиться к его установке.

Необходимо осознавать, что это сложный механизм, от которого зависит комфорт водителя машины, пассажиров и окружающих людей, а также чистота окружающей среды. Поэтому он должен быть изготовлен из качественных материалов, а его конструкция — хорошо и грамотно продуманной. Старайтесь избегать дешёвых подделок — хлопоты, доставленные ними, принесут гораздо большее разочарование, чем сэкономленные деньги — радости.

[democracy]

[democracy]

Автор: Лагода Владислав Федорович

Образование высшее: среднее специальное. Специальность: Автомеханик. Хорошее знание устройства легковых автомобилей иностранного производства. Навыки работы: по замене ремня ГРМ ГБЦ ходовая часть сход-развал ТО. Ремонт…

okuzove.ru

Как работает глушитель?

Глушитель
Еще в начале возникновения первых автомобилей в конце 19 начале 20 вв., глушитель стал тем средством, которое позволило популяризовать их среди городских жителей. Рев двигателя и в нынешнее время остается значимой проблемой, когда речь идет о транспортных средствах. В настоящее время применяются новейшие способы подавления шума, которые довольно результативны. С течением времени приспособление глушителя регулярно улучшалось. Современный глушитель — это механизм, предназначенный с целью уменьшения степени шума, а помимо того, еще температуры и токсичности выхлопных газов.

У каждой машины подобные характеристики должны отвечать определенным стандартам. Трудность заключается в том, что для выполнения поставленных задач нужны довольно сложные системы. По этой причине приспособление глушителя состоит из ряда основных компонентов. Каждый из них осуществляет конкретную функцию.

Как работает глушитель?

Прежде всего, глушитель, если исходить из его названия, должен снижать звук работающего мотора. Однако он служит не только для этого. Вторая такая же важная по значимости функция глушителя – это отведение и частичная нейтрализация токсичных переработанных газов.

Спортивные глушители

Во время сгорания топливно-воздушной смеси в цилиндрах мотора образуются колебания воздуха. Глушитель необходим с целью уменьшения степени воздействия акустических волн. От присутствия глушителя зависят и прочие свойства машины, в частности, мощь самого мотора, степень содержания токсических элементов в выхлопных газах.
Уменьшению шума способствует присутствие в машине основного глушителя, а иногда и определенное число запасных. Присутствие каталитического нейтрализатора также содействует снижению степени шума.

Как происходит поглощение шума с помощью глушителя? При работе мотора в период сгорания воздушно-топливной смеси возникают колебания разных частот: невысокие, обычные и высокие. Амплитуда данных колебаний также различная. В системе глушителя имеется несколько камер, проходя через которые, звук преобразовывается в теплоту. Кроме того, при этом происходит смягчение колебаний, и звук делается не таким резким. Диапазон звуковых колебаний зависит от количества оборотов мотора.

Мощность и степень шума зависят от отличительных черт конструкции глушителя:

• Число камер в глушителе;

• Размер и количество имеющихся в нём отверстий;

• Длина и поперечный разрез труб, входящих в саму конструкцию.

Глушитель
Снижение степени шума – это, конечно, положительный фактор, но что же делать со скоплениями переработанных газов в цилиндрах? Всем известно, что компоненты, имеющиеся в глушителе, создают и преграду для выхода переработанных газов.

Но какая-то их часть не выходит из цилиндров мотора, что отрицательно влияет на продувку цилиндров и наполнения воздушно-топливной смесью камеры сгорания. Безусловно, это приведет к уменьшению мощности мотора. Учитывая все данные условия, было сформулировано такое определение: общий объём глушителя легковой машины должен быть больше объёма двигателя в 3-8 раз.

При определении всех характеристик глушителя учитывается средний коэффициент частоты верчения коленвала. Пребывая в салоне при невысоких частотах звука (50-300Гц), водитель устает быстрее, а это способно послужить причиной печального результата (возникновение аварийной ситуации). По этой причине при проектировании глушителя принимают во внимание итоги спектрального анализа звука.
Степень шума снижается при условии привлечения 2 физических явлений: резонанса и поглощения звука. Данные принципы считаются главными функциями всех видов глушителей.

Существует 4 типа глушителей:

• Ограничительные

• Зеркальные

• Резонаторные

• Поглотительные.

Глушитель
Смысл работы ограничительного глушителя состоит в погашении колебаний, которые поступают в камеру, размещенную за проходной дырой. Диаметр этого проходного отверстия уменьшен, что повышает эффективность устройства в целом к поглощению звуковых колебаний. Однако имеется один недостаток – уменьшение мощности мотора.

Смысл работы зеркального глушителя состоит в преобразовании звуковых колебаний в тепловую энергию с помощью интерференции. Звуковые волны отражаются со стен глушителя, проходя по множественным лабиринтам системы. Так и появляется преобразованная энергия, инициируя нагревание поверхности. Это наиболее эффективный метод снижения степени шума. Кроме того, преград для выхода выхлопа значительно меньше, таким образом, и потеря мощности мотора не очень большая. Этот вид глушителей применяется в конструкциях известных марок российской автомобильной промышленности.

Резонаторы в установках глушителей выполняют роль дополнительного глушителя. Данная система содержит в себе четыре цельных камеры, которые объединены трубопроводами.
На этих трубопроводах есть сквозные отверстия одного диаметра. Камера и воздухопровод считается резонансной парой, со своей частотой, не совпадающей с выхлопными колебаниями. Такое обстоятельство приводит к сглаживанию звуковых колебаний, а, следовательно, и к снижению степени шума.

Когда газы проходят через многокамерные резонаторы, совершается отклонение потока данных газов, так как сечение камер и трубопровода не одинаковы. Использование резонаторного канала сквозного вида приводит к внушительному снижению степени шума в области своих колебаний. Поток газа при этом не прерывается.

Глушитель
Поглотительные глушители понижают степень шума за счёт присутствия звукоизоляционного материала. В таком глушителе есть шумопоглощающий материал, через который проходит гофрированная трубка. Когда газы проходят по такой трубке, они попадают в ее отверстия, а там происходит их поглощение базальтовой ватой. Возникает трение волокон материала, вследствие чего энергия газа преобразуется в тепловую. Результатом этого является появление тепла. При простоте системы и возможности поглощать колебания разных частот, эффективность оставляет желать лучшего.

Чтобы система газовыхлопной системы работала успешнее, и при этом ее масса была незначительной, изготовители порой прибегают к слиянию некоторых видов глушителей в одном корпусе.
Условия, при каковых приходится эксплуатировать глушитель, считаются, мягко выразиться, неудовлетворительными. На это есть объяснение – внутренние и внешние раздражители.

К внутренним относится высокая температура и давление, а также ядовитые газы. К наружным относится снег и соль. А также при передвижении машины по неровной дороге появляется дрожание и угроза причинения механического дефекта. Чтобы не допустить раннего износа и образования дефектов, выхлопную систему производят из качественного материала с соблюдением специализированных технологий.

Конструкция глушителя производится из стали. Корпус его завальцовывают.
Так как резонаторные трубы и внутренние перегородки тоже выполнены из стали, для создания высококачественной «начинки» корпуса применяют контактную сварку. Для этого электроды используют в виде вальцовочных роликов.

Глушитель
Последнюю камеру в многочисленных конструкциях глушителей наполняют шумопоглощающим материалом. Производство выхлопной системы из очень дорогой нержавеющей либо оцинкованной стали приводит к увеличению ресурса глушителя, однако это влияет на увеличение стоимости авто. Глушитель закрепляется на днище машины, при этом учитывается промежуток до оного. Нужно это для того, чтобы исключить влияние на кузов колебаний при резонансе и воздействие большой температуры. Двойные стенки глушителя помогут добиться дополнительной теплоизоляции и подавления вибраций корпуса. При этом место среди стенок наполняют спецматериалом.

В связи с невысокой посадкой многих машин, система глушителя испытывает определенные перемены своей формы – «сплюснутые» и растянутые ёмкости неправильной формы. Независимо от этого, они имеют превосходные шумопонижающие свойства и сниженное аэродинамическое сопротивление.
Чтобы защитить кузов от колебаний и не допустить разгерметизации глушителя, в конструкциях применяют гибкий материал для производства трубопровода.

В чем различие всех видов глушителей?

Производителей элементов газовыхлопной системы для иностранных автомобилей, чьи глушители презентованы на наших рынках, несколько десятков. И неискушённому покупателю иногда трудно определиться, на продукции какого производителя остановиться. Одни экономичнее, прочие подороже, одни шикарные, вид других совсем не вселяет доверия, бренд одних абсолютно у всех на слуху, а наименования иных марок вовсе неизвестны. Мы не станем тут раскручивать те или иные бренды, а попросту поведаем о том, какие существуют глушители, и чем одни лучше, а другие хуже.

Глушитель
Первое – это то, что для элемента выпускной системы очень важным считается качество материала, из которого она произведена.
В изготовлении глушителей применяются:

• нержавеющий сплав;

• аллюминированный (аллюминизированный) сплав;

• аллюмоцинковый сплав;

• обыкновенный (черный) сплав;

Глушители, произведенные из нержавеющей стали, можно встретить очень редко, чаще всего это уникальные элементы. Все из-за того, что цена глушителей из нержавейки больше, а многие не хотят платить за то, что такого рода глушитель прослужит длительнее. Определенная группа людей не планирует ездить на своей машине более трех лет, а другие решат сменить глушитель еще один раз через эти три года. Именно из-за этого аллюминированные элементы производятся и продаются в больших количествах.

Совсем иное дело – тюнинговые либо спортивные прямоточные глушители: производители таких глушителей стараются сделать собственную продукцию предельно привлекательной и надёжной, а их покупатель уже согласен платить и за качество, и дизайн, и название, из-за этого в тюнинге нержавеющая сталь известна очень широко. Определенные бренды, к примеру APEXi, HKS, Sebring делают спорт глушители только лишь из нержавеющего сплава, прочие, как правило, не такие серьезные изготовители применяют нержавейку только для оконечника, а сам корпус из аллюминированной стали.

Глушители
Не менее значимым признаком качества глушителя считается его содержимое. Это только по внешнему виду элементы разных компаний могут быть практически одинаковыми, однако, как они станут работать и выполнять свои обязанности, зависит от таких условий как:

1) Внутреннее устройство перегородок и перфорированных трубок.

2) Качество звукопоглощающей набивки. Ее термоустойчивость, насыщенность и устойчивость к выдуванию.

3) Объём глушителя.

4) Присутствие 2-го слоя корпуса.

Стоимость элемента сильно оказывает влияние на количество продаж, а один из способов снижения себестоимости – упрощение системы. По этой причине почти все изготовители проходят по этой дороге, что не наилучшим способом влияет на то, как глушитель будет перерабатывать поток выхлопных газов. Упрощение внутреннего устройства и снижение объёма «банки» приводит к тому, что звук выхлопа делается более звучным и низким, а применение низкокачественного звукового наполнителя грозит стремительной потерей его звукопоглощающих качеств из-за выгорания либо попросту «вылета в трубу».

Уже после чего образуется эффект барабана, и он будет сильнее, если корпус глушителя сделан в один слой. Конечно, определить качество глушителя сложно, но всё же имеется ряд «тайн» которых нужно знать при подборе глушителя.

Глушитель
Когда глушитель испорчен механически (к примеру, пробит о камень), тогда имеется возможность его спасти, просто-напросто заварив газовой сваркой, как обыкновенную трубу. Но необходимо помнить, что, в отличие от трубы, глушитель работает в весьма жестких обстоятельствах – выхлопные газы разогревают его до высочайших температур, а внешне окатывает вода с луж. Таким образом, необходимо скептически относиться к итогам подобных ремонтных работ: коррозийная устойчивость в участке сварки существенно уменьшается, и, начав ремонтировать глушитель подобным способом, вам суждено будет делать это каждые 1-2 года.

Когда глушитель «прогорел» из-за обычной ржавчины, тогда сварочные работы не смогут помочь – металл около дыры также истончен очень сильно. На определенное время смогут помочь широкие заплатки из металлического листа, привариваемые к силовым швам корпуса (жирные швы противятся ржавчине длительнее). Но Вы, безусловно, можете столкнуться ещё и с такой задачей: внутренняя структура глушителя тоже успела прогнить и спустя время развалится, какое бы количество металла вы ни наварили на корпус.

Такой глушитель порой имеет весьма жизнеспособный вид, однако по своей сущности станет «оглушителем». Когда глушитель сломался полностью, а смена его неосуществима из-за экономической либо технической причины (к примеру, вы владелец редкого иностранного автомобиля), тут только один выход – искать наиболее оптимальную деталь из существующих.

Главные элементы системы

Конструкция глушителя содержит ряд элементов. По сути она будет приблизительно одинаковой для всех моделей машин:

1. Коллектор;

2. Нейтрализатор;

3. Передний глушитель;

4. Задний глушитель.

Коллектор
Коллектор подключен напрямую к мотору, делая свою работу по выводу газов. Нагрузка в этом случае весьма значительная и касается это как механического, так и температурного влияния. К материалу, из которого изготовлена данная часть глушителя, также предъявляются особенные требования. Для этого используется наилучший сплав чугуна и стали.
Согласно определенным стандартам, изготовители обязаны побеспокоиться об уменьшении вредного влияния. И данная цель кладется на каталитический нейтрализатор либо конвертер. Он представляет собой особенную камеру, в ней совершается фактическое очищение газовой смеси.

Сейчас изготовители зачастую производят катализаторы, умеющие осуществлять очистку в широком спектре вредоносных элементов. Для этого камеру каталитического нейтрализатора производят многосекционной. Корпус производится из металла либо керамики. Он обладает ячеистой текстурой, из-за которой возрастает область контакта газов напрямую с каталитическим слоем.

Зачем машине необходим глушитель?

Множество владельцев автомобилей знают о том, какие функции выполняет глушитель. А зачем он необходим? В первую очередь, глушитель нужен для уменьшения звука работающего мотора. Однако это не единственная его функция. Другая, не менее главная, – отведение и неполное уничтожение токсичных переработанных газов. Стоит выделить, что в определенных грузовых машинах и специальной технике переработанные газы могут применяться для обогрева кузова в зимний период. Почти все новые глушители обладают встроенными датчиками состава переработанных газов, которые могут помочь компьютеру машины выбрать оптимальные характеристики воздушно-топливной смеси в цилиндрах мотора.

Глушитель как элемент, постоянно пребывающий на днище авто, больше других элементов подвергается негативным влияниям неровной дороги, камешков, влажности, химикатов, которые используются в зимний период с целью борьбы со снегом и льдом.

Глушитель
Помимо этого, неблагоприятные погодные условия также способны внести свою лепту: конденсат и вода, которая находится в составе топлива низкого качества, собираются внутри глушителя и приводят к коррозии его деталей. В случае появления дефектов на глушителе не стоит сразу же его менять – вполне возможно, такую задачу способно решить профессиональное восстановление.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

auto.today

Как устроен глушитель автомобиля

В этой статье мы рассмотрим тему глушитель в автомобиле назначение и устройство, наверняка все водители понимают, что рецепт тихой или бесшумной работы двигателя заключается именно в качестве и методе реализации глушителя в автомобиле. А вот как это все работает и какие, ещё дополнительные функции выполняет глушитель автомобиля мы и поговорим ниже.

Какую же основную функцию выполняет глушитель – он отводит отработанные выхлопные газы из двигателя автомобиля и при этом одновременно снижает звук работы двигателя и звук выхода выхлопных газов, посредством преобразование звуковой энергии в тепловую.

Устройство глушителя автомобиля

Устройство всех глушителей примерно схоже и включает в себя обязательные элементы:

  • Расширение и сужение потоков выходящих газов, так называемое дросселирование, из за чего изменяется и скорость выходящих газов и частота звуковых волн
  • Наложение звуковых волн друг на друга из-за чего изменяется их амплитуда – интерференция
  • Поглощение и рассеивание звуковых волн – происходит преобразование звуковой энергии в тепловую за счет чего наступает очень существенное снижение звука выходящего выхлопа
  • Многоразовое изменение потока выходящих газов, так называемый лабиринт, так же служит для снижения скорости выхода газа, его энергии и преобразование в тепловую энергию

Глушитель в разрезе

Давайте посмотрим устройство глушителя автомобиля в разрезе на этом фото,

Тут мы видим, обязательны элементы глушителя или так сказать из чего состоит глушитель автомобиля:

  1. Выпускной коллектор (в народе получил название штаны или паук за схожесть в конструкции)
  2. Пламегаситель или резонатор
  3. Соединительные трубы между камерами глушителя
  4. Основной каркас глушителя
  5. И собственно сама выхлопная труба
  • Выпускной коллектор – это трубы, которые непосредственно прикреплены к выводам двигателя для активного отбора выхлопных газов напрямую из цилиндров автомобиля, поэтому температуры в месте соединения коллектора и двигателя могут достигать значений в 1000 градусов по Цельсию
  • Поэтому требование к выпускному коллектору всегда высокое это обязательная термоустойчивость материала и крепость по отношению к механическим нагрузкам, из за чего коллектор часто изготавливается и чугуна или жаропрочной стали.
  • Резонатор глушителя как правило представляет из себя трубу с просверленными в ней отверстиями разного диаметра которая находится в закрытой камере из-за расширения и выхода газов через отверстия этой трубы и происходит их резонирование по сути затухание колебания и изменения колебательного контура звуковой волны
  • Основной глушитель это по сути как многокомнатная квартира только комнаты соединяются там не дверями и полыми трубками и иногда чтоб попасть в другую комнату выхлопным газам приходится несколько раз проходить по трубам из других комнат  туда и обратно– сделано это для гашения энергии газа и преобразования его в тепловую энергию, из за этого преобразования энергии и происходит снижение звуковой волны

Ну, думаю, что на вопрос глушитель в автомобиле назначение и устройство мы ответили и теперь вы имеете хотя бы представление о его устройстве.

Ремонт глушителя автомобиля

Как правило ремонт глушителя автомобиля хендай санта фе или любого другого авто сводится к заварке прогнивших дыр в основном глушителе, переваривать внутренние части как правило берутся только лютые энтузиасты. Да и смысла переварки внутренностей на старом глушителе как такового и нет. Потому как метал уже от звука и температур устал и стал так сказать сыпучим и трухлявым, потому проще купить новый глушитель. Но, а там каждый смотрит, конечно, по своим финансовым возможностям и настроению души.

Вот еще одно фото схема глушителя автомобиля так сказать для полноты понимания, тут хорошо видны два типа глушителя обычный глушитель и прямоточный глушитель, как вы понимаете в прямоточном из за его устройства звук будет намного громче, так как в нем отсутствуют гасительные камеры для звука

Шумоизоляция глушителя автомобиля своими руками

В шумоизоляции глушителя среди водителей нет единого мнения, и это понятно, тут как говорится палка двух концов, с одной стороны шумоизоляция глушителя снизит уровень шумовых колебаний, но с другой стороны создаст перегрев всех частей глушителя.

В основном для шумоизоляции глушителя используют материалы, такие как асбестовая ткань, или более современные жаростойкие и вибростойкие материалы.

Сама шумоизоляции сводится как правило к обматыванию этим жаростойким и звукопоглощающими материалом всех частей глушителя.

Некоторые умельцы даже обматывают и выпускной коллектор глушителя автомобиля, что так же вызывает много вопрос, как по перегреву самого коллектора, так и затруднение охлаждение части двигателя в месте соединения выхлопного коллектора с двигателем. Тут стоит взвесить все за и против такой процедуры. Но то, что будет большой перегрев всего глушителя из-за его обмотки шум изоляционными материалами это сто процентов.

Чем покрасить глушитель автомобиля

Иногда некоторые автовладельцы задаются вопросом, чем покрасить глушитель автомобиля, связанно это, как правило с двумя причинами

  1. Желанием скрыть ржавчину на глушителе
  2. Придать красивый стильный вид автомобилю

В любом случае, краска для такого вида работы будет очень дорогой, так как основное требование к таковой краске будет огромная термоустойчивость и способность выдерживать большие температурные перепады, и даже при покупке такой краски если её использовать в районе коллектора где температура 1000 градусов Цельсия, то мало вероятно, что если она и устоит, то не изменит свой цвет от таких высоких температур. Поэтому сама идея покраски глушителя имеет место быть, но как говорится на ваше усмотрение.

Наш пост глушитель в автомобиле назначение и устройство подошел к концу, надеемся, эта статья внесла некоторую ясность в понимание устройства выхлопной системы каждого автомобиля, конечно если у вас электромобиль, то у вас попросту нет глушителя в виду того, что и нет выхлопных газов.

santavod.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
