5 способов защиты от инфразвука

Инфразвук считается колебанием воздуха в твердой либо жидкой среде, частота которого достигает не менее 16 Гц. Человек может ощущать, но не слышать инфразвук. Методы и способы защиты от него очень важны, ведь инфразвук разрушительно воздействует на человеческий организм.

Навигатор по способам

1 способ. Применение средств индивидуальной защиты.

Эффективные способы защиты от инфразвука, позволяющие защитить органы слуха в ситуации воздействия инфразвука с уровнями, что превышают – это противошумные вкладыши и наушники.

В этой игре ты сможешь опробовать сотни моделей танков и самолетов а оказавшись внутри детализированной кабины, максимально погрузиться в атмосферу сражений. Попробуй сейчас->

2 способ. Комната психологической разгрузки.

В качестве профилактики неблагоприятных функциональных состояний при напряженном труде и воздействии сильного инфразвука важно всегда предусматривать наличие комнат психологической разгрузки.

3 способ. Звукоизоляция.

Она является эффективным способом защиты при наличии высоких частот.

4 способ.  Использовать глушители интерференционного типа.

Способы защиты от инфразвука предполагают и этот. Чаще всего его используют при наличии дискретных компонентов в спектре инфразвука.

5 способ. Пояс для уменьшения колебаний.

Использование поясов для уменьшения колебаний внутренних органов под прямым воздействием инфразвуке не считается эффективным методом защиты, потому что увеличение жесткости системы может привести к смещенности резонансных частот в более неблагоприятном направлении.

10-sposobov.ru

Методы и средства защиты от инфразвука

Средства защиты от инфразвука в значительной мере отличаются от приме­няемых для борьбы с шумом. Это связано с особенностями физических характе­ристик инфразвуковых колебаний, в часности, со значительно большей длиной волн инфразвука по сравнению с размером препятствий на пути их распростра­нения.

Снижение интенсивности инфразвука может быть достигнуто следующими мерами:

1. Изменением режима работы оборудования или его конструкции.

2. Звукоизоляцией источника

3. Поглощением звуковой энергии при помощи глушителей шума интерфе­ренционного, камерного, резонансного и динамического типов.

Защита от вредного воздействия инфразвука расстоянием малоэффективно, так как поглощение в нижних слоях атмосферы инфразвуковых колебаний с частотой ниже 10 Гц не превышает 8*10-6 дБ/км.

Борьбу с инфразвуком в источнике его возникновения необходимо вести прежде всего в направлении изменения режима работы технологического оборудования (например, увеличением числа рабочих ходов и кузнечно­прессовых машин), чтобы основная частота следования силовых импульсов f = n/60 лежала за пределами инфразвукового диапазона. Должны принимать­ся меры для уменьшения скоростей истечения паров и газов сжатого воздуха в атмосферу. При выборе конструкции предпочтение отдают малогабаритным машин достаточной жесткости, так как в конструкциях с плоскими поверхно­стями большой площади и малой жесткостью создаются условия для генерации инфразвука.

Для снижения инфразвуковых колебаний целесообразно использовать глу­шители шума. Это наиболее простой, но достаточно эффективный способ уменьшения ультразвука на всасывающих и выхлопных патрубках дизельных и компрессионных установках.

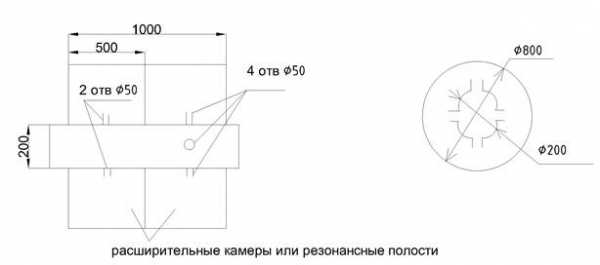

В качестве примера - глушитель камерного типа на всасывающем тракте компрессора.

Защита от вибрации

Основные нормируемые параметры вибрации – среднеквадратичные величины Lv (дБ) уровней виброскорости (виброускорения или вибросмещения) в октановых полосах со среднегеометрическими значениями частот 2,4,8,16,31.5,63 Гц, выраженные в виде:

Lv = 20lg(V/Vo),

где: V - среднеквадратичная виброскорость;

Vo - пороговая виброскорость, 5*10-8 м/с.

Методы и средства защиты от вибрации

Для исключения воздействия вибрации на окружающую среду необходимо принимать меры по их снижению прежде всего в источнике их возникновения или, если это невозможно, на путях распространения. Это конструктивные меры.

Причина низкочастотных вибраций инженерного оборудования зданий и сооружений (насосов, компрессоров) является дисбаланс вращающихся элемен­тов.

Весьма эффективный метод снижения вибрации - исключение резонансных режимов работы оборудования.

Виброгашение. Использование этого метода связано с увеличением реактивной части импезанса (комплексного сопротивления) колеба­тельной системы.

Схемы

1. Установка агрегатов на виброгасящем основании:

а- на фундаменте в грунте;

б- на перекрытии.

2. Виброизоляция инженерного оборудования (насос на виброизоляторах со вставкой (резиновый шланг) с прокладками через перегородки и под хомутами).

3. Комбинированные виброизоляторы (цилиндрические пружины с набо­ром резиновых прокладок).

4. Виброизоляторы на воздушной подушке.

Методы уменьшения вредных вибраций от работающего оборудования можно разделить на две основные группы:

1. Методы, основанные на уменьшении интенсивности возбуждающих сил в источнике их возникновения.

2. Методы ослабления вибрации на путях их распространения через опор­ные связи от источника к другим машинам и строительным конструкци­ям.

Если не удается уменьшить вибрации в источнике сил вибрация является необходимым технологическим компонентом, то ослабление вибрации достига­ется применением виброизоляции, виброгасящих оснований, вибропоглощения, динамических гасителей вибрации.

Технологические мероприятия по борьбе с вредными вибрациями состоят в выборе таких технологических процессов, в которых используются машины, возбуждающие минимальные динамические нагрузки, например, переход от машин, использующих вибрационный метод уплотнения бетонной смеси (виб­роплощадки и т.д.) к безвибрационной технологии изготовления железобетон­ных изделий, когда формирование осуществляется прессованием и нагнетанием под давлением бетонной смеси в форму.

Виброизоляторы изготавливают из стальных пружин, резины и других ма­териалов. Комбинированные - пружинно-пластмассовые. Пневморезиновые (упругие свойства сжатого воздуха).

Виброизолирующие коврики КВ-1 и КВ-2 - под фундамент виброплощадки.

Виброизоляция поста управления - пневмоамортизатор.

Виброизоляция основания




infopedia.su

Защита от ультразвука и инфразвука

Ультразвук – это упругие волны с частотой колебаний от 20 кГц и до 1 ГГц, которые не слышимы человеческим ухом. Источниками ультразвука являются все виды ультразвукового технологического оборудования; ультразвуковые приборы и аппаратура промышленного, медицинского и бытового назначения, которые генерируют ультразвуковые колебания в диапазоне от 18 кГц до 100 МГц и выше.



Различают следующие виды ультразвука:

  • низкочастотные (до 100 кГц) ультразвуковые колебания, которые распространяются контактным и воздушным путем;
  • высокочастотные (100 кГц-100 МГц и выше) ультразвуковые колебания, которые распространяются исключительно контактным путем.

Неблагоприятному воздействию ультразвука подвергаются дефектоскописты, операторы очистных, сварочных, ограночных агрегатов, медицинский персонал физиокабинетов и отделений, работники учрежде­ний здравоохранения, проводящие ультразвуковые исследования и др. Установлено, что работающие с технологическими и медицинскими ультразвуковыми источниками подвергаются воздействию ультразвука с частотой колебаний 18 кГц-20 МГц и интенсивностью 50-160 дБ.



Ультразвуковые волны способны вызывать разнонаправленные биологические эффекты, характер которых определяется интенсивно­стью ультразвуковых колебаний, частотой, временными параметрами колебаний (постоянный, импульсный), длительностью воздействия, чувствительностью тканей.



При систематическом воздействии интен­сивного низкочастотного ультразвука, если его уровень превышает предельно допустимый, у работников могут наблюдаться функциональ­ные изменения центральной и периферической нервной системы, сер­дечно-сосудистой и эндокринной систем, слухового и вестибулярного анализаторов, гуморальные нарушения. Данные о действии высокоча­стотного ультразвука на организм человека свидетельствуют о поли­морфных изменениях почти во всех тканях, органах и системах. Про­исходящие под воздействием ультразвука (воздушного и контактного) изменения подчиняются общей закономерности: малые интенсивности стимулируют, активируют. Средние и большие – угнетают, тормозят и могут полностью подавлять функции. С 1989 года вегето-сенсорная полиневропатия рук (ангионевроз), развивающаяся у работников при воздействии контактного ультразвука, признана профессиональным заболеванием и внесена в список профзаболеваний.

Гигиеническое нормирование воздушного и контактного ультра­звука направлено на оптимизацию и оздоровление условий труда работ­ников, занятых выполнением трудовых функций с технологическими и медицинскими ультразвуковыми источниками. Санитарные правила и нормы СаиПиН 2.2.4/2.1.8.582-96 «Гигиенические требования при работах с источниками воздушного и контактного ультразвука про­мышленного, медицинского и бытового назначения» устанавливают гигиеническую классификацию ультразвука, воздействующего на чело­века – оператора, нормируемые параметры и предельно допустимые уровни ультразвука для работающих и населения, требования к контро­лю воздушного и контактного ультразвука, а также меры профилактики.



При совместном воздействии контактного и воздушного ультра­звука следует применять понижающую поправку (5 дБ) к предельно допустимому уровню контактного ультразвука, облачающего более вы­сокой биологической активностью. Уровни воздушного и контактного ультразвука от источников бытового назначения (стиральные машины, устройства для отпугивания насекомых, грызунов, собак, охранная сигнализация и т.д.), которые работают на частотах ниже 100 кГц, не должны превышать 75 дБ на рабочей частоте.



И целях профилактики неблагоприятного воздействия на работни­ков ультразвука следует также руководствоваться ГОСТ 12.4.077-79 «ССБТ. Ультразвук. Методы измерения звукового давления на рабочих местах», ГОСТ 12.2.051-80 «ССБТ. Оборудование технологическое ультразвуковое. Требования безопасности», ГОСТ 12.1.001-89 «ССБТ. Ультразвук. Общие требования безопасности» и другими нормативно-методическими документами.

Защита работников от неблагоприятного воздействия ультразвука достигается путем:

  • проведения предварительных и периодических медосмотров;
  • физиопрофилактических процедур (тепловые воздушные с микромассажем и тепловые гидропроцедуры для рук, массаж верхних конечностей и др.),
  • рефлексопрофилактики;
  • гимнастических упражне­ний;
  • психофизической разгрузки;
  • витаминизации, сбалансированного питания;
  • организации рационального режима труда и отдыха и др.

Инфразвук – это акустические колебания с частотой ниже 20 Гц, которые находятся в частотном диапазоне ниже порога слышимости. Производственный инфразвук возникает в тех процессах, что и шум слышимых частот.



В настоящее время максимальные уровни низкочастотных акустических колебаний от промышленных и транспортных источников достигают 100-110 дБ. К объектам, на которых инфразвуковая область акустического спектра преобладает над зву­ковой, относятся автомобильный и водный транспорт, конвертерные и мартеновские цехи металлургических производств, компрессорные газоперекачивающих станций, портовые краны и др.

Инфразвук как физическое явление подчиняется общим закономерностям, характерным для звуковых волн, однако обладает целым рядом особенностей, связанных с низкой частотой колебаний упругой среды:

  1. Имеет во много раз большие амплитуды колебаний, чем акустические волны при равных мощностях источников звука;
  2. Распространяется на большие расстояния от источника генерирования ввиду слабого поглощения его атмосферой.

Большая длина волны делает характерным для инфразвука явле­ние дифракции (от лат. diffraclus - разломанный) – огибание волнами различных препятствий, если размеры препятствия около длины волны или больше. Инфразвук проникает в помещения и обходит преграды, задерживающие слышимые звуки. Инфразвуковые колебания способны вызвать вибрацию крупных объектов вследствие явлений резонанса. Указанные особенности инфразвука затрудняют борьбу с ним.



Воздействуя на организм человека, инфразвук вызывает неприятные субъективные ощущения и многочисленные реактивные измене­ния, к числу которых относятся астенизация, изменения в центральной нервной, сердечно-сосудистой и дыхательной системах, вестибулярном анализаторе.



Действующими санитарными правилами и нормами СанПиН 2.2.4/2.1.8.583-96 «Инфразвук на рабочих местах, в жилых и общест­венных помещениях и на территории жилой застройки» установлены предельно допустимые уровни инфразвука на рабочих местах с учетом тяжести и напряженности выполняемой работы:

  • Для работ различной степени тяжести в производственных помещениях и на территории организаций предельно допустимые уровни инфразвука составляют 100 дБ Лин;
  • Для работ различной степени интеллектуально-эмоцио­нальной напряженности – 95 дБ Лин;
  • Для колеблющегося во времени и прерывистого инфразвука уровни звукового давления не должны превышать 120 дБ Лин.

Основными методами и средствами защиты от инфразвука явля­ются:

  • изменение режима работы технологического оборудования – увеличение его быстроходности с тем, чтобы основная частота следо­вания силовых импульсов лежала за пределами инфразвукового диапазона;
  • снижение интенсивности аэродинамических процессов: огра­ничение скоростей движения транспорта, снижение скоростей истече­ния жидкостей;
  • глушители интерференционного типа;
  • рациональный режим труда и отдыха;
  • использование средств индивидуальной защиты (противошумы, специальные пояса и др.).

websot.jimdo.com

Глушитель автомобиля

Глушитель представляет собой техническое приспособление, заметно снижающее температуру, уровень шума и токсичность выбросов в окружающую среду выхлопных газов транспортного средства, при этом доводя их до соответствия требованиям безопасности для атмосферы и для прочих участников дорожного движения.

Назначение глушителя

Деталь является составной частью системы выпуска, в которой выполняет несколько задач:
- понижает шум выхлопных газов;
- снижает температурный уровень, скорость и токсичность выбросов;
- видоизменяет энергию выхлопных газов.
Отработанные газы, выбрасываемые двигателем, движутся под высоким давлением, создавая, двигаясь, звуковые волны. Волны в свою очередь распространяются быстрее газов. Глушитель превращает энергию звуковых вибраций в тепловую, что и приводит к понижению шума до требуемого уровня. Однако при этом из-за работы устройства образуется сопротивление в выпускной системе, что влечет за собой уменьшение мощности движка.

Конструктивные особенности глушителя
В конструкции применяется несколько способов уменьшения шума:
- сужение/расширение потока;
- перемена направления движения потока;
- тепловое поглощение звукового потока;
- изменение характера звуковых волн - интерференция.
Расширение потока обеспечено наличием некоторого числа камер разного объема, разделенных перегородками. Данная конструкция существенно снижает шум низкой частоты. В момент расширения происходит и сужение потока, что достигается при помощи дросселя (диафрагменного отверстия). Эта особенность является эффективным противодействием высокочастотным вибрациям.
Также конструктивно предусмотрено изменение направления движения выхлопных газов. При этом угол поворота газового потока изменяется в пределах от 90 до 360 градусов, чем объясняется снижение вибраций звука на средней и высокой частоте.
В зависимости от особенностей наложения звуковых волн их интерференция способствует либо уменьшению (деструктивная интерференция), либо увеличению (конструктивная интерференция) амплитуды колебаний. В системе глушителя реализуются оба типа интерференции. Это достигается при участии в процессе перфорационных отверстий, находящихся в трубах глушителя. Меняя диаметр отверстий и размер камеры, окружающей трубу, можно достичь глушения шума в широком интервале частот.

Использование специального материла, обладающего особыми звукопоглощающими свойствами, позволяет поглощать звуковой поток. Для снижения высокочастотных звуков этот вариант весьма эффективен.

Благодаря использованию всех вышеописанных технологий в совокупности разработчиками устройствва достигается максимальный эффект.
Достаточно часто в нынешних авто устанавливается 2 глушителя. Один, который ближе всего располагается к ДВС (двигатель внутреннего сгорания), приходится передним глушителем, или резонатором, далее за ним размещается основной (задний). Парные глушители для каждой отдельно взятой модели авто и марки ДВС устанавливаются свои.
Необходимо учитывать, что глушитель индивидуален для каждого ТС. И даже при условии, что глушитель, подходящий по размерам и диаметру одного авто, подойдет другому, никто не сможет дать гарантии, что его работа будет в заявленных параметрах. Получить консультацию и приобрести данную деталь можно в компании ОптЗапчастьТорг.


smartclub.by

Без звука и пламени | lemur59.ru



                                         Без звука и пламени

Работы над устройствами «глушения звука выстрела» начались в конце XIX в. – вслед за введением бездымных порохов.  В то время наметились и два направления решения задачи: отсечка пороховых газов и их «запирание» в замкнутом объёме канала ствола гильзы, или предварительное расширение и охлаждение газов до выхода их в атмосферу.

Принцип отсечки газов 1889 г. предложил изобретатель Янзен. По его идее, при выстреле конец ствола закрывался пыжом, и из-за этого давление газов сбрасывалось после выстрела медленно. В 1898 г. французский полковник Гумберт создал механический глушитель – довольно курьёзное механическое приспособ­ление для отсечки выхода пороховых газов из ствола после вылета из него пули. Устройство устанавливалось на конце ствола и включало камору с клапаном и отводными каналами для газов. В «орудийном» варианте клапаном служила массивная пластина, шарнирно укреплённая на поперечной оси. После вылета снаряда из ствола следующие за ним газы поднимали пластину и прижимали её к дульному отверстию.









                            Общий вид и устройство блока пушки без пламени конструкции Гумберта

 В «стрелковом» варианте вместо пластины использовался шарик, поднимаемый из своего гнезда газовым потоком и перекрывавшим дульный срез.



 Испытания этих устройств на фирме «Гочкис» показали, что «пламя едва видимо, грохот ослаблен очень значительно, но зато откат почти совсем не устранён».

Самые первые эффективные «приборы бесшумной и беспламенной стрельбы» имели вид многокамерного глушителя расширительного типа, являвшегося надульной насадкой на стандартное оружие. Первый патент на многокамерный глушитель был выдан в 1899 г. датчанам Дж. Борренсену и С. Сигбьернсену.





Первый глушитель, имевший коммерческий успех, был создан конструктором знаменитого пулемёта Хайрамом Стивенсоном Максимом и его сыном Хайрамом Перси Максимом.



                                                               Хайрам Стивенсон Максим



                                                                       Хайрам Перси Максим

 Интересно, что, во-первых, от новых приспособлений вовсе не ожидали «полной бесшумности» – речь шла лишь о снижении уровня звука выстрела, а во-вторых, изобретатели предлагали свои приспособления для военного оружия.



       Глушитель с шайбами - завихрителями потока из американского патента 1909 года Хайрема Перси Максима

Однако военные ведомства не спешили обращать внимание на такие «приспособления» – существовавшая в то время тактика боевых действий их не требовала. Различные варианты конструкции Максима были запатентованы в 1908‑1910 гг., и в 1910 г. началось серийное производство. Первый глушитель Х. Максима представлял собой цилиндрический корпус, навинчивающийся на ствол оружия. Корпус разделялся на ряд камер стальными дисками с отверстиями в центре (несколько более диаметра пули). При выстреле пуля пролетала сквозь отверстия; газы, следуя за пулей, последовательно заполняли камеры между дисками и выходили из них через мелкие отверстия в атмосферу. Таким образом, это был первый действующий многокамерный глушитель расширительного типа. Глушители Максима не полностью устраняли звук выстрела, но снижали его примерно на 30 – 40%.

Любопытно, что в то время в разных странах, включая Россию, глушители продавались частным лицам. Основными потребителями считались охотники – несколько позже любителям охоты предлагался, например, глушитель англичанина Паркера для малокалиберных винтовок и охотничьих ружей. В 1927 г. Паркер решил задачу глушения звука выстрела при стрельбе дробью, при этом звук выстрела ослаблялся более чем на 75%. Ничего удивительного – не один тип оружия специального назначения начинал путь с гражданского рынка.

Усовершенствованную конструкцию «глушителя» представила в 1914 г. американская оружейная фирма «Стивенс». Её схема, как и схема Максима, получила впоследствии развитие. По оси расширительной камеры глушителя соосно с каналом ствола проходила гладкая трубка для прохода пули. Пороховые газы отводились из трубки в расширительную камеру через окна, расположенные в шахматном порядке. Камера разделялась перегородками с отверстиями. Газы, уменьшив свою температуру и давление, выходили из камеры в атмосферу через ту же трубку после вылета пули. Такой глушитель можно называть камерно-лабиринтно-расширительного типа. В стенках корпуса, в отличие от глушителя Максима, нет мелких отверстий. Глушитель «Стивенс» ослаблял звук на 60 – 70%.

Проявилось и ещё одно важное свойство глушителей – они устраняли вспышку выстрела. Но, несмотря на все поступавшие предложения от изобретателей, это направление военной техники до поры до времени развивалось довольно вяло. В России в начале 1915 г. ратник (т.е. ополченец) Электротехнического батальона Г. Чимпаешов предложил глушитель комбинированной схемы. Он навинчивался на дульную часть ствола винтовки, внутри глушителя у дульного среза ствола монтировался клапан из двух фигурных качающихся рычагов на поперечных осях. Рычаги разводились в стороны вылетающей пулей и тут же сжимались за счёт давления пороховых газов на их задние лопасти, отсекая этим большую часть газов. Перед клапаном размещалась расширительная камера с амортизатором, гасившим энергию оставшихся газов. Технический Комитет ГВУТ тогда справедливо заключил, что такое устройство «значительно снижает меткость стрельбы».

В 1916 г. помощник заведующего Киевским складом военно-казачьей организации А.Д. Эртель предложил «глушитель для ружей и артиллерийских орудий» расширительной схемы.

Первыми проблемой подавления звука выстрела озадачились артиллеристы, т.к. в начале ХХ в широко применялся метод звуковой засечки артпозиций и контрбатарейная борьба. Итальянцы испытывали массивный глушитель с расширением газов на лёгкой горной пушке – уровень звука выстрела значительно снизился, но заметно увеличился вес и утратилась манёвренность орудия. Поэтому работы по бесшумности велись в основном применительно к орудиям ближнего боя – противотанковым пушкам, для которых скрытность играет не последнюю роль. В 1935 г. в СССР были созданы и испытаны опытные 45-мм «бесшумные» противотанковые пушки с отсечкой газов в стволе особой втулкой, которая после вылета снаряда из канала ствола заклинивалась у дульного среза. Уровень звука выстрела был не выше, чем при стрельбе из револьвера «Наган».

После «империалистической» войны стрелковые и оружейные глушители, до этого имевшие почти одинаковую «начинку», пошли несколько разными путями. В 1918 г. немцы, а в 1929 г. и известный советский оружейник В.Е. Маркевич создали прибор для бесшумной стрельбы (ПБС) с мембраной – резиновой вставкой, которую прорывала пуля, но которая затем закрывалась для пороховых газов. Последние, задерживаясь, больше охлаждались и теряли свою энергию.



 Несколько ранее – в 1926 г. Маркевич предложил глушитель для стрельбы из ружей дробью. Дробовый снаряд размещался в контейнере, который после вылета из глушителя опрокидывался и освобождал дробь. В СССР глушителями в предвоенный период также активно занимались Корленко и Гуревич, а позднее– братья Митины (авторы знаменитого прибора «Брамит»).



                                                  “ Брамит “ для 3-х линейки Мосина

                                                           ” Брамит “ для револьвера Наган







                                                    Интегралы

Глушители интегрированной конструкции стали дальнейшим развитием «классического» многокамерного надульного глушителя расширительного типа. «Интегралы» составляют с оружием одно конструктивное целое, частично располагаясь вокруг ствола. Их действие основано на принципе предварительного отвода пороховых газов из канала ствола. Для этого в стенках ствола оружия (по нарезам) проделан ряд поперечных отверстий, через которые идущие за пулей газы выходят в заднюю расширительную камеру корпуса глушителя. Его передняя часть представляет обычный многокамерный глушитель, в котором происходит дорасширение и охлаждение пороховых газов, вышедших вслед за пулей.

Принципиальная схема интегрального глушителя с предварительным отводом пороховых газов из канала ствола

Вторая мировая война поставила задачу создания оптимального глушителя для использования в боевых условиях. Таким требованиям могла отвечать лишь конструкция, использующая обыкновенные боевые патроны, запас которых можно пополнять постоянно. Практическое решение этой задачи и выдвинуло на перед-ний план глушители нового типа — интегрированные. В 1941 г в экспериментальной лаборатории Д.М. Невитта в Лондоне было создано однозарядное бесшумное приспособление под наиболее распространённые тогда в Европе пистолетные патроны .32 ACP (7,65х17) или 9х19 «парабеллум». Оно состояло из ствола, цилиндрической ствольной коробки, интегрированного глушителя, затвора-крышки и ударно-спускового механизма. Спусковая кнопка располагалась впереди на кожухе глушителя. Приспособление длиной 219 мм и диаметром 32 мм получило название «Велрод» («Welrod»). После испытаний оружие было дополнено затвором и магазином на шесть патронов, служащим и рукояткой. Так появился 9-мм пистолет «Велрод» MkI. Спецподразделения Великобритании заказало 500 шт. Под шифром «Hand Firing Device, Mark I» оружие было принято на вооружение английских разведчиков и диверсантов. «Интегрированный» глушитель состоял из двух камер. Первая располагалась вокруг ствола, пороховые газы отводились в неё через отверстия в стенке ствола. Перед дульным срезом располагалась вторая камера с 12 металлическими и резиновыми диафрагмами, между ними соосно со стволом располагалась трубка с рядами отверстий, отводящих газы в камеру.

                 9-мм специальный пистолет «Велрод» MkI. Д.М. Невитт. Великобритания. Начало 40-х гг.

В СССР в качестве малошумного использовался пистолет Токарева ТТ с глушителем и модифицированным дозвуковым патроном. Одним же из лучших образцов «бесшумного» оружия времён Второй мировой считается британский карабин «Де Лизл Коммандо Карбайн» (De Lisle Commando Carbin), инициативно разработанный в 40-х гг. Уильямом Годфрэем Де Лизл под патрон .45 АСР (11,43х23). Это первый серийный образец оружия с многокамерным интегрированным глушителем. По английским данным, звук выстрела был трудно различим даже ночью на дальности 45 м.

Карабин De Lisle Commando Carbin под патрон .45 АСР (11,43х23). Уильям Годфрэй Де Лизл. Великобритания. 40-е гг.

После войны работы над малошумным оружием с интегрированными глушителями продолжились во многих странах. В Британии в 1966 г. на вооружение был принят пистолет-пулемёт «Стерлинг» Mk5. В США в 1960-е гг. фирма AWC-«Систем Текнолоджи» создала бесшумный самозарядный пистолет «Эмфибиэн» калибра .22 LR — для боевых пловцов сил спецопераций ВМФ США. Немцы приняли в 1970 г. на вооружение MP5 SD — «бесшумную» модификацию популярного германского пистолета-пулемёта МР5 с интегрированным глушителем.

Новым шагом в развитии бесшумного оружия стала разработка комплексов «боеприпас-оружие», более полно отвечающих его специфике. Одной из наиболее удачных разработок стал отечественный бесшумный снайперский комплекс БСК (ВСС) «Винторез», созданный в ЦНИИТОЧМАШ. Его разработка началась в 1981 г. по заказу КГБ СССР и ГРУ ГШ Советской армии. За счёт ряда оригинальных решений по патрону и по оружию была уменьшена скорость пули автоматного патрона ниже звуковой и при этом увеличено её пробивное и останавливающее действие. Специальный 9-мм патрон СП6 поражает на дальности 400 м цель в бронежилете. Пороховые газы отводятся в интегpиpованный глушитель через отверстия в стенках ствола и через дульный срез. При продвижении пули по каналу ствола пороховые газы проходят в камеру глушителя. Перед дульным срезом размещён сепаратор. Его наклонные перегородки имеют по оси отверстия для прохода пули. Пороховые газы, ударяясь в перегородки, меняют направление, теряя скорость и температуру. Ещё один российский бесшумный автоматный комплекс, включающий в себя АС (автомат специальный) «Вал» и специальный до-звуковой патрон патрон СП6 на 70 % унифицирован с ВСС.

Бесшумный самозарядный пистолет ПБС разработан А.А. Дерягиным с использованием элементов штатного пистолета ПМ и штатного пистолетного патрона 9х18 ПМ и принят на вооружение в июле 1967 г. ПБС состоит из двух секций — расширительной камеры, располагающейся вокруг ствола, с сетчатым рулоном-теплоприёмником, и съёмного дульного насадка, состоявшего из четырёх камер неправильной формы, образованных металлическими диафрагмами. В 1972 г на вооружение был принят бесшумный автоматический пистолет АПБ, разработанный А.С. Неугодовым на основе автоматического пистолета Стечкина. Пистолет-пулемёт «Кедр-Б» — «бесшумная» модификация малогабаритного пистолета-пулемёта «Кедр» под патрон 9-18 ПМ, разработанного М.Е. Драгуновым на основе ПП-71.



                                                                                          Кедр-Б



АПБ («автоматический пистолет бесшумный»), разработанный на основе автоматического пистолета Стечкина. А.С. Неугодов. СССР. 1972 г.

Идея «интеграции» популярна в настоящее время и в России, и за рубежом. Наибольший эффект снижения звука выстрела достигается при комплексном использовании нескольких принципов глушения: «интеграции» глушителя в оружие, его многокамерности и использовании эффекта теплопоглощения.

                                          Безмолвная экзотика



Развитие бесшумного оружия сегодня в целом происходит по вполне сложившимся, традиционным направлениям. Но существуют отдельные весьма нетрадиционные конструкции глушителей, не подпадающие ни под какое определение.

В глушителях принцип отражения потока пороховых газов для уменьшения скорости их истечения применяется довольно широко и имеет несколько вариантов: как с конусными перегородками, расположенными под различными углами, образующими расширительные камеры в корпусе, так и без перегородок вообще. В последнем случае передней и задней стенкам корпуса глушителя придаётся особая форма, и пороховые газы, попадая внутрь него, многократно переотражаясь, теряют свою энергию и стравливаются через выходное отверстие. Разработаны оригинальные однокамерные конструкции, предусматривающие отражение потока газов от внутренней поверхности передней стенки глушителя. Такие приборы могут быть и многокамерными. Например, Зигфридом Хюбнером из германской фирмы Walther в 1970 г. разработана конструкция, основанная на отражении газов от вогнутой параболической внутренней поверхности передней стенки глушителя. Снижение энергии газов происходит за счёт многократного переотражения ударной волны внутри корпуса глушителя, её фокусировки в нужных точках и встречного гашения ударных волн внутри корпуса устройства.

Это устройство предельно просто по своей конструкции, но требует скрупулёзного расчёта внутренней газодинамики под конкретное оружие и конкретный патрон. Простая замена боеприпаса (хоть на более, хоть на менее мощный) резко меняет всю картину внутренних газовых потоков, и в результате эффективность глушения звука выстрела резко падает.



                                                                                Walter  MP-K

Этой же фирмой для пистолета-пулемёта Walther MP-К разработан очень «хитрый» комбинированный дульный глушитель, сочетающий в себе принцип многократного расширения пороховых газов в расширительных камерах, их завихрения за счёт просверленных под углом отверстий в глухие расширительные камеры, переотражения и разделения конусными перегородками. В Японии разработано устройство снижения звука выстрела, на первый взгляд, совсем элементарное. Оно состоит из надульного конуса-диффузора и охватывающей его трубки с открытыми торцами. Благодаря тщательному расчёту сложного процесса интерференции ударных волн внутри данного устройства и эффекта эжекции пороховыми газами, выходящими из канала ствола с большой скоростью, холодного внешнего воздуха (при интенсивном смешении с ним газы быстро охлаждаются), эффект снижения звука выстрела получился весьма существенным.

Дипл Р. Холзер из британской фирмы «Тейлор» в 1975 г. запатентовал аналогичную конструкцию: глушитель-эжектор, в котором поток пороховых газов эжектирует окружающий холодный воздух, интенсивно перемешивается с ним и быстро охлаждается. Насадка состоит из конуса-раструба, внутренний диаметр стыкующейся со стволом части которого равен диаметру канала ствола. Внутренняя часть конуса-раструба подобрана таким образом, что давление вылетающих расширяющихся и отражающихся от стенок пороховых газов значительно ослабевает. Вырвавшись из конуса-раструба, они начинают работать по принципу струйного насоса, подсасывая через каналы атмосферный воздух в трубу корпуса насадки, внутри которой происходит их интенсивное перемешивание и охлаждение, приводящее к смягчению звука выстрела.

С некоторой долей условности к экзотическому пока направлению можно отнести так называемые «приборы малошумной стрельбы» (ПМС). «Полноразмерный» глушитель звука выстрела расширительного типа достаточно дорог, чтобы им вооружить каждого солдата. Между тем отдельные положительные черты бесшумного оружия были бы полезны и для оружия «обычного». С учётом именно этого и появились «приборы малошумной стрельбы». Немалых успехов на этом направлении уже достигли российские разработчики. В частности, была разработана конструкция трёхкамерного надульного устройства, решающего сразу несколько задач. Оно «рассеивает» звук выстрела, затрудняя противнику обнаружение позиции стрелка. К тому же оно поглощает часть энергии отдачи — то есть выполняет ещё и функции дульного тормоза — но при этом устраняет вспышку выстрела, то есть работает и как пламегаситель.

В 1970-е гг. в ЦКИБ СОО конструктором Л.В. Бондаревым для ВДВ была разработана СВУ («снайперская винтовка укороченная») на основе штатной СВД. Но принята на вооружение она не была. В 1993 г. её представили под индексом ОЦ-03. Заказчики от МВД выдвинули требование о «снайперском автомате». В итоге получилась СВУ-АС («снайперская винтовка укороченная, автоматическая, с сошкой», имеет также обозначение ОЦ-03АС).



                                                                                     ОЦ-03АС

 Оружие выполнено по схеме «булл-пап» при укорочении ствола на 100 мм. Для снижения воздействия на стрелка отдачи служит трёхкамерное дульное устройство, выполняющее функции дульного тормоза, балансировочного грузика и прибора малошумной стрельбы.

Конструкторы Ковровского механического завода (КМЗ) разработали собственный вариант модернизации единого пулемёта ПКМ. Так появился опытный пулемёт АЕК-999 («Барсук»). В целом образец сохранил базовую схему ПКМа. На дульной части ствола установили прибор малошумной стрельбы. Отсутствие дульного пламени — благодаря ПМС — уменьшило засветку ночных прицелов.



К приборам малошумной стрельбы можно отнести российский «тактический глушитель» ТГП-А, представленный в 2005 г. Он крепится в качестве дульного устройства на штатные автоматы Калашникова калибра 5,45 или 7,62 мм и предназначен для снижения уровня звука выстрела при стрельбе штатными боеприпасами со сверхзвуковой скоростью пули. Т.е. главное назначение прибора — уменьшение акустической нагрузки на самого стрелка и устранение пламени выстрела.

Глушитель к пистолету-пулемёту Walther МP-К. Попытка комплексного решения вопроса снижения звука выстрела



                                                                  Глушители с отражением потока.

Ударная волна отражается от передней стенки корпуса сложной формы и в результате многократного переотражения от обеих торцевых стенок и встречного гашения разнонаправленных волн, энергия снижается. Зигфрид Хюбнер, фирма «Карл Вальтер», Германия, 1970 г.



                                                                  Рефлекторные глушители без перегородок:
а — однокамерный;
b— двухкамерный глушитель З. Хюбнера, Германия

                                                           Экзотический глушитель-эжектор.

 Вырвавшийся из конуса поток газов эжектирует окружающий воздух во внутреннем объёме цилиндрического насадка, охлаждает его и, интенсивно перемешиваясь с ним, охлаждается сам. Дипл Холзер, фирма «Тейлор», Англия, 1975 г.

Необычная конструкция глушителя: у патронника поперечные отверстия в стенке ствола соединяют его с параллельными каналами



                            Рис. Михаила ШМИТОВА  Автор:  Алексей АРДАШЕВ









lemur59.ru

Большая Энциклопедия Нефти и Газа, статья, страница 3

Заглушение

Cтраница 3

В многоходовых калориферах заглушение труб не допускается. Окрашенные поверхности должны быть гладкими, одного тона, без подтеков, пузырей, отлипов.  [31]

Для ели опасность заглушения лиственными меньше, чем для сосны, некоторое значение имеет охлестывание березой. В еловых лесах меньше задернение почвы при изреживании древостоя и слабее разрастание в сучья.  [32]

Заглушение также подобно заглушению при чистом вращении.  [33]

В целях повышения эффективности заглушения можно не только облицовать поглотителем стенки воздуховода, но ввести в канал звукопоглощающие щиты, расположенные внутри сечения вдоль потока воздуха. Тем самым канал как бы рассекается на несколько параллельных участков с относительно большим периметром.  [34]

Для расширения частотного диапазона заглушения делаются многокамерные резонаторы, причем каждая из камер рассчитывается на свою резонансную частоту.  [36]

В целях повышения эффективности заглушения можно не только облицовать поглотителем стенки воздуховода, но ввести в канал звукопоглощающие щиты, расположенные внутри сечения вдоль потока воздуха. Тем самым канал как бы рассекается на несколько параллельных участков с относительно большим периметром.  [37]

В физиологической акустике явление заглушения импульсов фоновым шумом известно под названием маскировки, которая характеризуется ( С. Н. Гольдбурт, 1964) как состояние сильного возбуждения, сопровождающегося покрыванием однородных более слабых возбуждений. Miller ( 1947) от-мечает, что измерение порога маскировки белого шума последним ничем не отличается от процедуры измерения разностного порога.  [38]

Проводя различные мероприятия по заглушению отражения звуков, нельзя забывать, что при этом сильно возрастает пожарная опасность.  [39]

Проводя различные мероприятия по заглушению мешающих звуков, нельзя забывать, что при этом сильно возрастает пожарная опасность.  [40]

Обычно взаимомаскировка состоит в заглушении звуков высокой частоты звуками низкой частоты.  [41]

Проверяемое изделие или системы после заглушения всех открытых мест и наполнения водой испытываются гидравлическим давлением. Неплотности сварных швов определяются по появлению течи или просачиванию капель воды.  [42]

Проверяемое изделие или системы после заглушения всех открытых мест и наполнения водой испытываются гидравлическим давлением. Неплотности сварных швов определяются по появлению течи или просачиванию капель воды.  [43]

Интерференционные глушители, предназначенные для заглушения небольшого числа простых тонов с высоким уровнем громкости звука, даже при стабильной частоте заглушаемого простого тона чаще всего нуждаются в настройке из-за крайне узкой полосы заглушения.  [45]

Страницы:      1    2    3    4
