GND на схеме что означает? Что такое «земля»на схемах в электронике?
Содержание:
- 1 Для чего нужен GND?
- 2 Что такое GND в ПК?
- 2.
1 Разметка земли и заземления на схеме
- 2.
- 3 Цепи, где есть «плюс», «минус» и «заземление»
- 4 Почему важно правильно определять GND
- 5 Несколько слов о массе
- 6 Одна земля на всех
- 6.1 Соединение с корпусом
- 6.2 Сигнальная земля
- 6.3 Виртуальная земля
- 7 GND — что это такое на схеме? (или на материнской плате)
- 8 Что такое GND в автомагнитоле?
- 8.1 Обозначения, расшифровка контактов и проводов автомобильных магнитол.
- 8.2 Маркировка и цветовое обозначение проводов
- 9 Что такое GND на усилителе?
- 10 Цветовое маркирование в бытовых электросетях
- 11 Обозначение цепей питания в иностранных материалах
Для чего нужен GND?
Каждый, кто имел дело с бытовой электроникой, сталкивался с обозначениями типа GND, VEE, VCC на схеме, разъемах или материнской плате. GND — самое важное обозначение на схеме, относительно которого замеряются все остальные. … Это «земля», нулевой потенциал, общий провод для питания и сигнала.
Что такое GND в ПК?
Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.
Разметка земли и заземления на схеме
Если вы знакомы со схемами электронных устройств, то обязательно встретите различные типы маркировки линий электропитания. В случае с массой наиболее часто используемая маркировка — это жирная короткая линия, оканчивающая провод. Всегда рисуют эту линию горизонтально, благодаря чему маркировка масс бросается в глаза, и сразу видно какие элементы связаны друг с другом. Конечно все элементы отмеченные (связанные) с массовым символом, физически связаны друг с другом.
На схемах: 1 заземление, масса; 2 защитное заземление; 3 и 4 соединение с корпусом или шасси (массой)
Очень важно отличать заземление от массы, которое, как упоминалось ранее, обычно представляет собой полностью отдельную цепь. Заземление часто обозначается тремя линиями меньшей длины, электрическая линия подключается к самой длинной из этих черточек. На многих схемах также есть второй символ заземления, то есть одна горизонтальная линия с тремя короткими диагональными линиями, прикрепленными к ней. Конечно на схемах есть и другие обозначения линий электропитания. Чаще всего это будут, например, короткие стрелки с напряжением, преобладающим в этой цепи (например, + 5 В, -5 В, +12 В и так далее).
Если взять готовую печатную плату, например с компьютера, усилителя или даже мобильного телефона, можно заметить что помимо дорожек, соединяющих отдельные выводы элементов, видно еще одно большое медное поле. Конечно в подавляющем большинстве промышленных плат это поле, как и остальная часть платы, покрыто лаком зеленого или синего цвета. Но если внимательно посмотрите на печатную плату заметите, что промежутки между дорожками и элементами образуют одно большое общее соединение. Эта комбинация в подавляющем большинстве случаев и составляет массу схемы!
Конечно есть исключения, например в специализированных схемах, где таких полей меди (полигоны) может быть больше: один из них может быть подключен к земле, а другой — к питающему напряжению, например выходу импульсного преобразователя.
Такие «многоугольники» особенно популярны из-за их хороших шумоподавляющих свойств.
Если же вся печатная плата, за исключением дорожек и мест предназначенных для пайки контактных площадок, покрыта сплошным полем заземления, то можем быть уверены что это заземление будет представлять собой очень хороший экран, защищающий схему от электромагнитных помех.
Еще раз подчеркнем, что не всякое медное поле связано с землей! Поэтому при проведении измерений или при ремонте готовых схем надо убедиться, что массовое поле действительно земля.
Думаем теперь вы поняли основные понятия массы и различия между — часто двусмысленными и сбивающими с толку — именами, используемыми как в электротехнике, так и радиоэлектронике. Мы обсудили разницу между массой, землей и заземлением, и теперь дело за вами — применить эту информацию на практике!
Цепи, где есть «плюс», «минус» и «заземление»
На некоторых схемах вы можете найдете соединение с клеммой «плюс», клеммой «минус» и клеммой заземления. Это распространено, например, в схемах усилителей. В чем тут «секрет» и «как это работает»?
В этом варианте земля является средней точкой между плюсом и минусом. Если напряжение, измеренное между минусом и плюсом, составляет 9 вольт, это означает, что заземление будет на уровне 4,5 вольт. Но в этом случае на клемме «плюс» будет потенциал 4,5 вольт, на клемме «минус» — 4,5 вольт. На клемме заземления будет, следовательно, потенциал равен 0 Вольт.
Я напомню вам, что напряжение -разность потенциалов между двумя точками. Таким образом, если на клемме «минус» -4,5 вольт и на клемме «плюс» 4,5 вольт, то мы имеем разницу потенциалов (напряжение) между ними в 9 Вольт.
Почему важно правильно определять GND
При подключении схем бытовой электроники или компьютеров важно правильно определить ноль и внимательно следить за маркировкой GND. Современные разъемы обычно имеют защиту от неверного включения, но даже в этом случае полезно убедиться, что подключение производится правильно. Иначе произойдет замыкание и выход схемы из строя.
В компьютерах обычно используются цепи питания в 5 В или 12 В. Хотя нулевой провод обеих цепей одного цвета (обычно черного), для каждой используются разные провода. В типичных случаях VCC обычно означает +5 В.
Чтобы не ошибиться при подключении, нужно найти на материнской плате обозначение GND и проверить, какой провод в разъеме подходит к к этой точке. Затем использовать цвет этого провода, если на разъемах нет маркировки.
Несколько слов о массе
Откуда произошло название «масса»? Старые электронные схемы собирались без использования печатных плат. Все элементы монтировались на общем металлическом каркасе или пластине. Отчасти именно из этой — теперь уже исторической — пластины и ее довольно больших размеров (большой массы) и возникло понятие, которое ещё иногда упоминается как шасси. На схемах также используется сокращение GND (земля, Ground) — по этой причине понятие массы часто путают с понятием заземления.
В течение многих лет наблюдали в электронных устройствах косвенное гальваническое (электрическое) соединение земли с «реальной» землей схемы. Поэтому обратите внимание на один важный момент: в подавляющем большинстве электронных устройств, встречающихся сегодня, заземление не будет таким же, как масса. Масса электронной схемы, например отрицательный полюс источника питания, аккумулятора или батарейки, чаще всего не связана с корпусом устройства. Так как различать понятия «земля» и «масса», чтобы они не вызывали путаницы?
В электронных устройствах с которыми имеем дело ежедневно, масса чаще всего связана с отрицательным полюсом источника питания, батареи или аккумулятора. Поэтому когда рассматриваем потенциал, преобладающий в данной точке цепи, то действительно имеем в виду напряжение измеренное между этой точкой и точкой заземления, то есть отрицательным полюсом источника питания.
Можно легко запомнить это следующим образом: подключите красный провод мультиметра (вольтметра) к точке где хотите измерить напряжение, и подключите черный провод к земле схемы. В настоящее время трудно найти схемы, в которых земля не подключена напрямую к отрицательному полюсу источника питания.
Следует подчеркнуть, что построение схемы может быть более сложным. Не всегда в устройстве только одно напряжение питания. Помимо схем с несколькими напряжениями — например 12 В, 5 В и 3,3 В — во многих источниках питания (в эту группу также входят компьютерные блоки питания ATX) существуют дополнительные отрицательные напряжения на землю. Что это значит? Можем представить такое решение как последовательное соединение двух источников напряжения, например, батареи, где точка заземления (контрольная точка) — это место, где эти две батареи соединяются.
В этой конфигурации свободный полюс одной из батарей будет подавать положительное напряжение, а свободный полюс другой будет подавать отрицательное. Если оба источника имеют одинаковое значение напряжения, говорим о так называемом симметричном питании. Особенно часто оно используется в аналоговых схемах, например, усилителях или некоторых измерителях.
Тенденция, которая присутствует в электронике в течение многих лет, указывает на то что схемы, требующие симметричного питания, постепенно уходят в прошлое. Это связано с тем, что проектирование электронных схем использующих только одно напряжение питания, намного проще, поскольку это снижает не только сложность, но также затраты. У этого решения конечно есть недостатки, но здесь не будем вдаваться в подробности. Единственное, что надо помнить в этом разделе это то, что цепи могут питаться симметричным или асимметричным напряжением, а опорный потенциал, с которым связаны все измерения напряжения в схеме, является потенциалом земли. Масса (земля) — понятие условное, но чаще всего это то же самое, что отрицательный полюс питающего напряжения или точка разделения симметричных напряжений.
Одна земля на всех
В любой схеме весь ток должен возвращаться на землю, но каждый контакт имеет ограничения по току. Поэтому разумно сбалансировать количество линий для сигнала с количеством линий GND для обратного тока. В идеале, сколько сигнальных проводников, столько должно быть общих проводников, тогда каждый из них работает как витая пара, не влияя на другие.
Лучше много тонких проводов GND, чем один толстый. Для цифровых данных это позволяет сгладить взаимное влияние сигналов и улучшить качество передачи информации.
Соединение с корпусом
Землёй называется провод, соединяющий минусовой вывод электрического элемента (например, электромагнита) с корпусом изделия, в котором он установлен. Положительный вывод электрического элемента может соединяться, к примеру, с источником питания, образуя замкнутый контур, по которому потечёт ток. Землёй может быть не только провод, но и корпус самого электроэлемента. Например, анодный вывод диода 2Д203А1, на который накручивается гайка.
Исторически сложилось так, что использовать в качестве минусового провода корпус изделия было экономически обосновано экономией материалов, в том числе дорогостоящих проводников, и с целью уменьшения массы изделия. Это решение было настолько простым и рациональным, удобным в использовании, что термин сохранился в практической электротехнике до настоящего времени.
Сигнальная земля
Сигнальная земля — узел цепи, относительно которого отсчитываются потенциалы сигналов в схеме. Соответственно, сигналы подаются в схему (и снимаются со схемы) таким образом, что один вывод источника (приёмника) сигнала подключен к сигнальной земле.
Виртуальная земля
В электронных схемах могут существовать такие узлы, потенциал которых равен потенциалу земли, при том, что они не имеют короткого соединения с землёй. Узел, обладающий такими свойствами, называют виртуальная земля. Классическим случаем виртуальной земли является инвертирующий вход операционного усилителя, включенного как инвертирующий усилитель.
GND — что это такое на схеме? (или на материнской плате)
Провод GND на материнской плате/схеме означает земля (масса, минус). Стандартный цвет — черный, белый. Варианты цвета провода питания — красный, синий, зеленый, оранжевый, желтый.
Пример — обозначение черного провода маркировкой GND на разьеме подключения USB к материнской плате:
Что такое GND в автомагнитоле?
GND SP = Общий провод динамиков. GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора. A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.

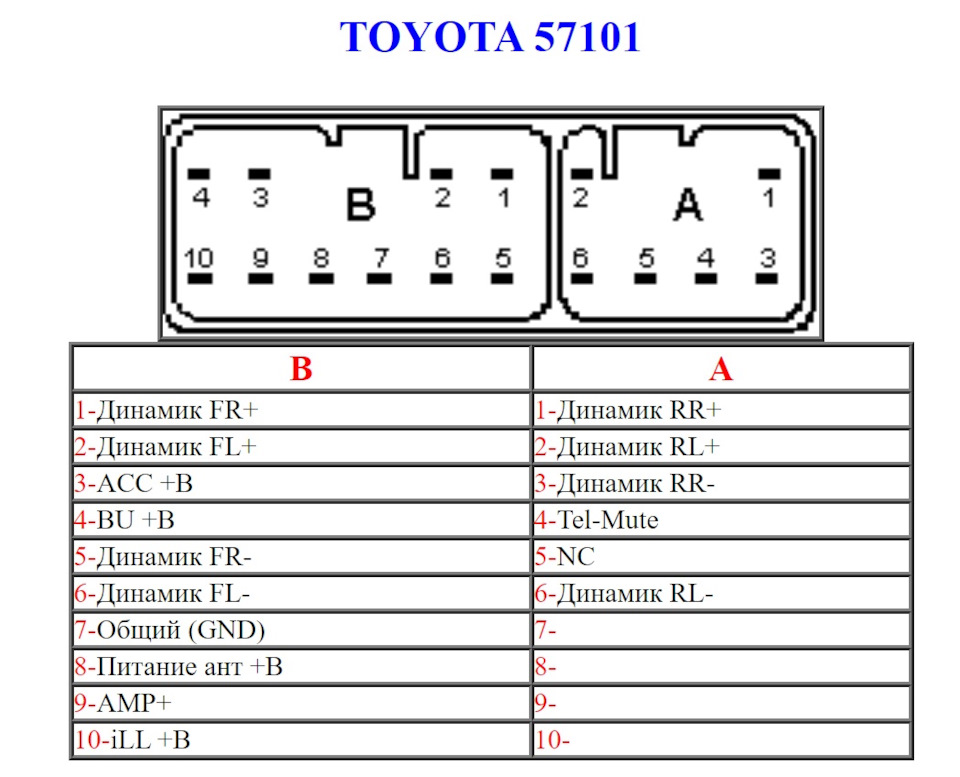

Обозначения, расшифровка контактов и проводов автомобильных магнитол.
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
ILL или LAMP или обозначение солнышка или 15b или Lume или iLLUM или K1.58b = Подсветка панели. На контакт подаётся +12 вольт при включении габаритных огней. На некоторых магнитолах есть два провода, -iLL+ и iLL- Минусовой провод гальванически отвязан от массы.
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы

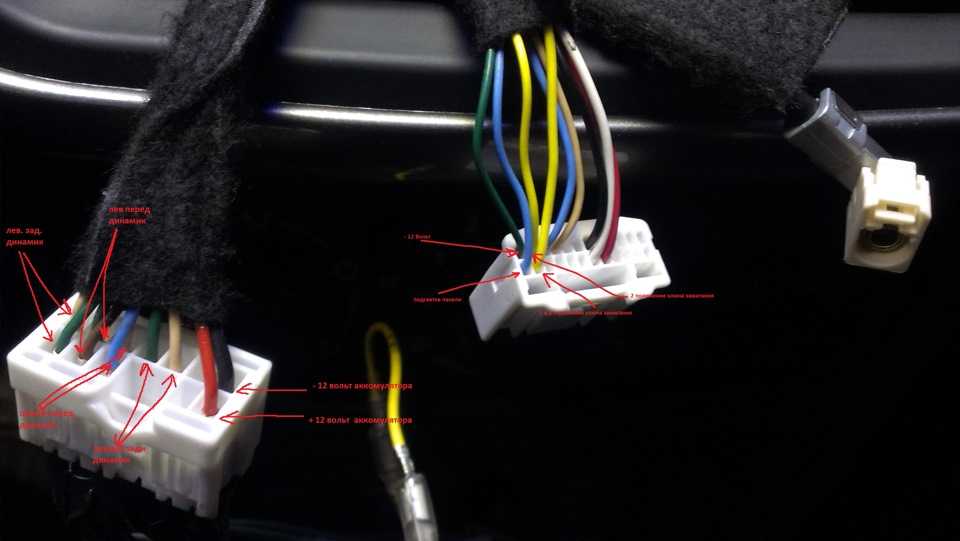

Маркировка и цветовое обозначение проводов
Разберем цветовое обозначение проводов авто магнитол:
- Черный (обозначается GROUND или GND) — это минус аккумуляторной батареи;
- Красный (маркировка АCC или А+) — это плюс замка зажигания;
- Желтый (обозначается ВАТ или В+)- это плюс от аккумуляторной батареи;
- Белый с полосой (маркировка FL-) — это минус переднего левого динамика;
- Белый без полосы (обозначается FL+) — это плюс переднего левого динамика;
- Серый с полосой (маркировка FR-) — это минус правого переднего динамика;
- Серый без полосы (обозначается FR+) — это плюс правого переднего динамика;
- Зеленый с полосой (маркировка RL-) — это минус левого заднего динамика;
- Зеленый без полосы (обозначение RL+) — это плюс левого заднего динамика;
- Фиолетовый с полосой (маркировка RR-) — это минус правого заднего динамика;
- Фиолетовый без полосы (обозначение RR+) — это плюс правого заднего динамика.
Что такое GND на усилителе?
GND — Это минус, подключаемый от прикуривателя до сабвуфера.
GND(минус подключаемый от корпуса до усилителя), REM(управления услителем мафон вклвыкл), +12V(питание подключаемый от аккумулятора усилителю).
Цветовое маркирование в бытовых электросетях
До введения в разряд стандарта разноцветной окраски жил их изоляция имела черный или белый расцветку, что серьезно усложняло монтажные работы, особенно, если требовалось переподключить уже существующие цепи. Проблема постоянного поиска ответа на вопрос «где фаза, а где ноль» была достаточно острой.
Согласно требований ГОСТа любой проводник в электроприборах и установках, работающих в сетях до 1 кВ должен иметь строго определенную расцветку. Перечислим основные цвета, которые встречаются в маркировании различных типов жил:
нейтраль или ноль (N) – нулевой рабочий проводник выполнен в синем или голубом цвете. На распределительном щитке ноль крепится на спецшине при помощи клеммы или болтом под гайку, приваренными к корпусу ящика (щитка старой конструкции), защитная нулевая жила (PE), «земля», провод для заземления –цвет данного проводника всегда желто-зеленый, оформленный в виде продольных или поперечных полос на изоляции токопроводящих жил, совмещенный нуль-провод (нейтраль+ заземление, PEN) – маркируется желто-зеленым цветом с синими отметками на окончаниях либо наоборот, фаза (L) – один из цветов, которые представлены на рисунке. Наиболее часто встречаются фазные жилы с красным, белым, черным или коричневым цветом изоляции. Фаза на щитке всегда приходит на «автомат» или плавкий предохранитель.
Обозначение цепей питания в иностранных материалах
Каждый человек увлекающийся электроникой сталкивается с материалами иностранного происхождения. И будь то схема электронного устройства или спецификация на чип, там могут встречаться множество различных обозначений цепей питания, которые вполне могут ввести в замешательство начинающего или незнакомого с этой темой радиолюбителя. В интернете достаточно информации чтобы внести ясность в этот вопрос. Далее кратко изложено то что было найдено о происхождении обозначений и их применении.
VCC, VEE, VDD, VSS — откуда такие обозначения? Обозначения цепей питания проистекают из области анализа схем на транзисторах, где, обычно, рассматривается схема с транзистором и резисторами подключенными к нему.
Напряжение (относительно земли) на коллекторе (collector), эмиттере (emitter) и базе (base) обозначают VC, VE и VB. Резисторы подключенные к выводам транзистора обозначим RC, RE и RB. Напряжение на дальних (от транзистора) выводах резисторов часто обозначают VCC, VEE и VBB. На практике, например для NPN транзистора включенного по схеме с общим эмиттером, VCC соответствуют плюсу, а VEE минусу источника питания. Соответственно для PNP транзисторов будет наоборот.
Аналогичные рассуждения для полевых транзисторов N-типа и схемы с общим истоком дают объяснение обозначений VDD и VSS (D — drain, сток; S — source, исток): VDD — плюс, VSS — минус.
Обозначения напряжений на выводах вакуумных ламп могут быть следующие: VP (plate, anode), VK (cathode, именно K, не C), VG (grid, сетка).
Как написано выше, Vcc и Vee используются для схем на биполярных транзисторах (VCC — плюс, VEE — минус), а Vdd и Vss для схем на полевых транзисторах (VDD — плюс, VSS — минус).
Такое обозначение не совсем корректно, так как микросхемы состоят из комплементарных пар транзисторов. Например, у КМОП микросхем, плюс подключен к P-FET истокам, а минус к N-FET истокам. Тем не менее, это традиционное устоявшее обозначение для цепей питания независимо от типа проводимости используемых транзисторов.
Для схем с двух полярным питанием VCC и VDD могут интерпретироваться как наибольшее положительное, а VEE и VSS как самое отрицательное напряжение в схеме относительно земли.
Для микросхем питающихся от одного или нескольких источников одной полярности минус часто обозначают GND (земля). Земля может быть разной, например, сигнальная, соединение с корпусом, заземление.
Вот перечень некоторых обозначений (далеко не полный).
Обозначение | Описание | Заметки |
GND | Земля (минус питания) | Ground |
AGND | Аналоговая земля (минус питания) | Analog ground |
DGND | Цифровая земля (минус питания) | Digital ground |
VccVddV+VS+ | Плюс питания(наибольшее положительное напряжение) | |
VeeVssV-VS− | Земля, минус питания(самое отрицательное напряжение) | |
Vref | Опорное напряжение(для АЦП, ЦАП, компараторов и др.![]() | Reference (эталон, образец) |
Vpp | Напряжение программирования/стирания | (возможно pp = programming power) |
VCOREVINT | Напряжение питания ядра(например, в ПЛИС) | Core (ядро)
Internal (внутренний) |
VIOVCCIO | Напряжение питания периферийных схем(например, в ПЛИС) | Input/Output (ввод/вывод) |
Как видно, часто обозначения образуются путём добавления слова, одной или нескольких букв (возможно цифр), которые соответствуют буквам в слове отражающем функцию цепи (например, как Vref).
Иногда обозначения Vcc и Vdd могут присутствовать у одной микросхемы (или устройства), тогда это может быть, например, преобразователь напряжения. Так же это может быть признаком двойного питания. В таком случае, обычно, Vcc соответствует питанию силовой или периферийной части, Vdd питанию цифровой части (обычно Vcc>=Vdd), а минус питания может быть обозначен Vss.
Совмещение в современных микросхемах различных технологий, традиции, или какие-то другие причины, привели к тому, что нет чёткого критерия для выбора того или иного обозначения. Поэтому бывает, что обозначения «смешивают», например, используют VCC вместе с VSS или VDD вместе с VEE, но смысл, обычно, сохраняется — VCC > VSS, VDD > VEE. Например, практически повсеместно, можно встретить в спецификации на микросхемы серии 74HC (HC = High speed CMOS), 74LVC и др., обозначение питания как Vcc. Т.е. в спецификации на CMOS (КМОП) микросхемы используется обозначение для схем на биполярных транзисторах.
Текстов какого либо стандарта (ANSI, IEEE) по этой теме найти не удалось. Именно поэтому в тексте встречаются слова «может быть», «иногда», «обычно» и подобные. Несмотря на это, приведённой информации вполне достаточно, чтобы чуть лучше ориентироваться в иностранных материалах по электронике.
Источники
- https://avtograf70.
ru/vaz/chto-takoe-gnd-v-elektrike.html
- https://radioskot.ru/blog/gnd_zemlja_massa_zazemlenie_i_shassi_v_ehlektrotekhnike/2022-01-11-812
- https://zen.yandex.ru/media/asutpp.ru/chto-takoe-zemliana-shemah-v-elektronike-5d61770e5d636200ace90c2b
- https://fasad-adelante.ru/chto-takoe-shina-gnd/
- https://ru.wikipedia.org/wiki/%D0%97%D0%B5%D0%BC%D0%BB%D1%8F_(%D1%8D%D0%BB%D0%B5%D0%BA%D1%82%D1%80%D0%BE%D0%BD%D0%B8%D0%BA%D0%B0)
- https://gresgroup.ru/chto-takoe-gnd-v-usilitele/
- https://autozona54.ru/statyi/polezno-znat/skhemnye-bukvennye-oboznacheniya-v-inst.php
- https://chinzap.ru/uhod-za-avtomobilem/chto-takoe-gnd-v-usilitele.html
- https://CarsUp.ru/obzory/gnd-na-sheme-chto-oznachaet.html
- https://motorchina-online.ru/test-drajv/gnd-na-sheme-chto-oznachaet.html
[свернуть]
Станция Земля
Связанные страницы:
Заземление антенны
Мои конкурсы и Комната лодочного якоря
Антенная система и моя домашняя станция
Потребительское снаряжение
Наземные системы
Планы придомовой территории
Молния
Рон 65G
ВЧ-станция Оборудование
2-й этаж Заземление
Установки, подверженные повреждениям, почти всегда
включают одну или несколько из следующих ошибок:
|
По слухам, есть станционное оборудование или столы, улучшающие прием и
передачи и снижения TVI или RFI. Некоторые даже думают, что фильтры отводят гармоники.
на землю, где земля поглощает нежелательные сигналы. Как и многие вещи, услышанные,
за научным фольклором скрывается элемент правдивых результатов.
В ранних радиоустановках однопроводные фидеры были обычным явлением. Даже после Второй мировой войны, когда коаксиальный кабель стал распространено, очень немногие системы используют балуны. В результате ранние установки часто имели очень высокие уровни РЧ на проводке станции и шкафах оборудования.
Раннее оборудование не имело защитного заземления. Электропроводка в США отсутствовала круглый штырь заземления, имеющий только горячую и нейтральную части в 110 цепях, и нейтраль и два горячих лида в 220 заявках. Много снаряжения, так как не было защитное заземление на вилках и шнуре, для безопасности зависело от заземляющего стержня. Руководства призывали пользователей «всегда подключать заземление» к клемме заземления. на оборудовании.
В конце концов напряжение в сети увеличилось, как и безопасность. Напряжение в сети повышено до
номинальное 117/234 В с изолированным защитным заземлением (заземление только на предохранителе).
коробка). В конце концов, напряжение стало 120/240, а типичные напряжения достигали 125/250.
во время легкой нагрузки. У нас сейчас в США 120/240, а не 110 или 220
вольт. Большая часть оборудования в настоящее время имеет двойную изоляцию или трехжильный кабель с
безопасное заземление.
Что может и чего не может сделать заземление станции или стола
Влияние на прием или передачу сигнала
Даже современные радиочастотные системы могут иметь дефекты монтажа или конструкции. Эти дефекты могут
привести к протеканию чрезмерного радиочастотного тока по проводам и кабелям, входящим в дом.
Такие токи называются синфазные токи , потому что ток течет
без ближнего встречного тока. Например, идеально функционирующий
линия передачи имеет точно равные и противоположные направления токов по одному в каждом
близко расположенный проводник. Это гасит дальнее излучение и ограничивает ток
внутри линии передачи. Если антенна
или башенная система имеет синфазный ток
проблемы, вызванные
неправильный дизайн или
установка, а
земля может помочь
уменьшить общий режим
шум, достигающий
антенна. Это
действительно из
дефект антенны и
не из
«отражение
сигналы».
В случае нежелательных синфазных токов заземление станции или оборудования также может уменьшить TVI или RFI. Земля может сделать это, давая нежелательные ток где-то безвредно для протекания, не допуская радиочастотных линий электропередач, линий кабельного телевидения, и телефонные линии.
Заземление станции также может защитить радиочастотные токи от среды с потерями, обеспечивая тракт с низким сопротивлением, если на станции появляются нежелательные антенные токи оборудования или кабелей.
Вертикально поляризованные сигналы распространяются по земле со значительно меньшей
затухание по сравнению с горизонтально поляризованными сигналами.
Наземный экран,
противовес или
наземная радиальная система
под антенной
может уменьшить местные
чувствительность к шуму
сокращение
ответ антенны
к местному шуму. Этот
будет применяться только к
горизонтально
поляризованная антенна,
потому что потери на землю допускают повышенный уровень поляризации
наклон. Убыточная земля может увеличиться
вертикальный
поляризационный отклик
горизонтально
поляризованные антенны.
Заземляющие стержни не имеют
влияние на это, любой
улучшение
требует чего-то
что на самом деле охватывает
земля с потерями
под
горизонтально
поляризованная антенна.
Заземление станции может……
- Проблемы с установкой маскирующей антенны или фидерной линией
- Разрешить использование одиночных механизмов подачи проволоки, доставленных на станцию, например Антенна longwire или Windom
- Повышение безопасности от молнии и снижение опасности поражения электрическим током
A станция заземление НЕ …..
- Помощь прием или передача, или RFI или TVI, на правильно работающей станции с правильно функционирующие линии электропередачи
- А земля не будет уменьшить шансы или количество молний удары
Это типичный
любительская установка:
Если у нас нет
башня, которая высока
по сравнению с
окружающий
структуры, или
если мы не
достаточно повезло
иметь
метро
коммунальные услуги, освещение
чаще всего
полезность забастовок
линии. Даже когда
высота полезности
линии и башни
сопоставимые, инженерные коммуникации
предложить многое
широкая площадь
цель, так что они получают удары гораздо чаще.
Многие любители радиоустановки иметь независимый Заземляющий стержень радиорубки установлен снаружи радиозал. Заземляющие стержни станции, которые не привязан к заземление электросети вне дома может и часто делает, увеличить шансы повреждение оборудования. Мы никогда не должны использовать независимый заземляющий стержень или стержни просто за пределами станции в качестве площадки безопасности станции.
В этом плохом, но обычном макете:
Молния всплески текут из E в сервисное обслуживание и дом вход (D).
Очень малая часть всплеск перенаправлены в довольно высокая заземление входа сопротивления стержень (С).
Станция наземная и «электрическая масса» вышки и любительская
антенны выглядят как гораздо лучшее заземление, чем типичный небольшой заземляющий стержень на
служебный вход. Самая большая часть всплеска
протекает через
проводка дома к
станционное оборудование,
и, в конце концов,
антенна с низким импедансом
система (А) и
земля станции (B).
С обычные удары молнии на ЛЭП и ЛЭП всплески, хорошие основания установлен в точках А и Б на самом деле увеличение течет ток через дом проводка и радиооборудование, когда линия электропередач поражен, или если линия электропередачи имеет ошибка земли!
Один путь для молнии, общий с наземными коммуникациями и скромной антенной высоты, от линий электропередач до домов и башен. Он также может зацикливаться от сети через телефон и кабельное оборудование, или кабель и телефон могут Также поделитесь привлечением энергии молнии в дом.
Другой путь для молнии, общий с более высокими башнями или под землей. коммунальные услуги, от башни через оборудование к электросети, телефону и/или
Линии кабельного телевидения. Водо- и газопроводы могут быть включены в путь.
Некоторые из нас отключаются
наши антенны и
рассмотреть все
в сейфе лачуги. Если А
отключен и Б
(станция наземная
стержень) остается соединенным,
радио по-прежнему
в молнии
путь от D до B.
Отключение
антенна не подходит
много, если только
башня или антенна
получает прямой удар
или вызвал
обвинения от
близлежащая забастовка. Отключение
Антенна лучше, чем ничего, но ненамного. Единственный способ
устранение более распространенных путей молнии заключается в отключении каждого пути через оборудование. Отключение от сети
радиооборудование
от сети при отключении антенн помогает, но есть
все еще значительный
риск молнии
течет, хотя
оборудование на других путях от D
или от C до A, или от D
или от C до B, если только все
внешние соединения
удаляются из
станционное оборудование.
Лучшее решение находится в точке соединения C в точку B с гораздо более низким путь импеданса, чем любой другой путь. Б и C должен всегда быть скреплены вместе. Это даже прописано в в Национальная электротехника Код. Национальная электротехника код говорит « Общий заземление важно для обеспечить электрически непрерывный и непрерывный путь правильно рассеять молнии вредные электричество. Неспособность сделать все из требуемых наземная система соединения это общая беда место, процитированное в молниезащита системные проверки. »
Кроме того, настольное оборудование должно быть правильно связаны в гамшаке. Надлежащий кабель радиорубки и вход питания. РЧ-заземление также работает. ну для молниезащиты! Лачуга для кормления линий электропередач оборудование должно быть заземлено к той же точке входа, что и антенны. Ты можешь видеть фото как я это делаю конец Эта статья.
Правильное здание
и террасы башни,
и надлежащие методы проводки, обеспечить
практически все
оборудование освещения
защита. вход в здание
заземление должно быть
привязан к власти
сетевое заземление. Любой дополнительный
работа, такая как улучшение территории или добавление молниеотводов, не будет означать
ничего, если входное и сетевое соединение неправильное (или его нет)!
Территория второго этажа предлагает уникальную (но похожая) проблема с установками в существующих домах, где все кабели, силовая проводка и заземление не могут находиться в одной точке входа.
Нажмите, чтобы см. типовые планировки
Изолированное заземление Поводы и основания ( Избегание земли петли)
Никогда изолировать
ВЧ-кабели к настольному оборудованию с
изоляторы питающих линий.
Наше оборудование
предназначен для работы с
оборудование привязано
вместе с низким
импедансный кабель
щиты. Последнее, что нам нужно, это несколько шкафов с разными радиочастотами.
потенциал на операционном столе. изоляторы линии питания, как минимум, должны находиться снаружи,
на кабельном вводе. А еще лучше, чтобы они располагались на антенне или рядом с ней, или
Антенная система нуждается в исправлении.
Единственный кабели, необходимые для изоляция заземления аудио кабели, соединяющие оборудование с разными потенциалами шасси, даже когда потенциалы напряжения относительно малы. Это потому, что щиты толщиной не в несколько толщин кожи на звуковых частотах. Если щит не много кожи толстые глубины, синфазный ток, магнитные поля или электрические поля будут легко двигаться к кабелю внутри.
Пока новее
оборудование 12 вольт
эксплуатировался или имел
трехжильный заземленный
свечи, старая шестерня
часто имеет внутреннюю
Поставки высокого напряжения и два
проволочные заглушки. Этот
оборудование должно быть
основанный на хорошем
земляной путь для
безопасность, иначе
случай
оборудование может подняться
больше, чем
самое высокое напряжение. Для
пример блокировки
выход из строя конденсатора в
старое радио с
какая-то антенна
конфигурации,
мог бы поднять с
шасси на полную высоту
Напряжение. Линия
шунтирующий конденсатор
может не получиться
в 120 В переменного тока на
шасси или мощность
трансформатор может
короче от основного
к заземленному
вторичная обмотка,
добавление вторичного
напряжение на мощность
линейное напряжение и
применяя его к
шасси, толкая
против власти
линия. Старшая
оборудование также часто
есть линия электропередач
напряжение, иногда
несплавленный, на
внешнее реле
линии.
Более современный снаряжение, как правило, безопасно, лучше всегда скрепляйте все снаряжение к обычному тяжелому автобус на операционный стол. Этот автобус должен быть надежно привязан к хороший земной путь.
Любые претензии к вам должен работать изолированно земля на земле из каждого кусочка снаряжение не только неверно, это тоже опасный. Такой глупая схема подключения на самом деле поощряет контуры заземления, как а также уменьшение Электробезопасность для оператора.
Немного любительского снаряжения
не заземлен через
трехпроводная вилка.
Это оборудование
требует внешнего
безопасное заземление
подключение к
шасси. Это означает
некоторые станции
на самом деле требуют
наземная шина станции.
Это дополнительное
земля за столом
никогда не будет больно и
это никогда не принесет
молния, если
правильно сделано. Это
только сделает
вещи лучше,
хотя это часто
не обязательно.
Более современные станции
иногда не требуют этого
земля, потому что все
шестерни есть
три разъема для проводов или
работает от 12 вольт.
Если станционный автобус
требуется, поместите его
за партой. Каждый
часть снаряжения должна
подключиться напрямую к
этот автобус как
общая точка. Что
общая точка должна
бежать на станцию
входная панель на
один большой проблеск,
тесьма или крупная
токопроводящая проволока.
вход на станцию
заземление панели должно
заземлить весь кабель
основания, поскольку они
войти, в том числе
электросеть и
основания телекоммуникаций.
Все должно быть
в то же
потенциальное проникновение
комната.
Сделать НЕ пустить отдельный провод
из каждого кусочка
шестерня на землю
стержень, чтобы избежать «земли
петли». Не используйте отдельное заземление.
стержни, чтобы избежать земли
петли. Выполнение либо создает нежелательных
земляные петли! Этот
правда у тебя
операционный стол, в
подъезд или на
башня. Не
использовать изоляторы на
коаксиальные линии на
рабочее положение.
Это не
место для них, это
создает вредное
ситуация!
Моя станция Заземление
Моя наземная система работает. Мои башни получают ударил хотя бы раз в каждый майор грозовой шторм и у нас есть по крайней мере дюжина тяжелых грозы год. я никогда отключить что-либо, даже не потребитель устройства, и у меня есть ни разу даже не проиграл чувствительный компьютерный модем или чувствительный видеомагнитофон к молнии.
Территория Башни
Нижеследующее типичный для моей башни основания:
Потому что это
точка, где больше всего
молния
ток проходит,
территория широкая
мигает высоко
температура серебра
припаян к
заземляющие стержни. Этот
земля не
уменьшить шансы
хит. Это
предотвращает кабель
щиты и контроль
провода, выходящие из
башня из
единственный путь для
токи молнии.
другими словами, это
земля уменьшает
ток в проводах
покидая башню
для дома в г.
событие, когда башня получает
прямое попадание или
существенное обвинение
из соседнего
ударять.
Некоторые говорят, что мы придется приварить к хорошо провести время связь. Что неправда. Мы установлено много коммерческие башни с помощью серебряного припоя, и те земли системы по-прежнему хорошо после 35 лет. Старая зеленая патина мигает в картина была установлен в 1998 году. Старая 300-футовая башня и его заземляющая лента был удален, но при жизни серебряная пайка пережил то, что должен были сотни прямых попаданий. Этот высокая температура твердый серебряный припой, не сантехнический припой.
#14 Радиальные AWG
тоже плотно
завернутый и спаянный
с высоким
температура серебра
припаять к номеру 6
Одножильный шинный провод AWG. Этот автобусный провод
следует
периметр
площадка башни. я
никогда не было № 16 или
больший земной радиальный
провал от освещения
бьет до тех пор, пока
есть по крайней мере
десять из них, чтобы поделиться
текущий.
Я использую медную трубу для заземляющих стержней. Чтобы сделать связи с труба, используем ступеньку бит и блоки дерево для сверления узкая дырка в медное мигание. Мы заставить перепрошивку вниз по стержню. Мы сложите его немного вверх, чтобы накройте сустав и заполните результирующая депрессия с высоким температура серебра паять с помощью MAP газовая горелка. Вы должны использовать высокую прочность высокая температура припой, не традиционная сантехника припой.
Все четыре угла заземлены на ножки башни. Большинство настоящая работа в наземная система сделано погребенным радиальные, а не трубы.
Интересно
точка, я измерил
токи земли
в моем старом утепленном
Рон 45G 300 футов
башня. Во время
приближается к серьезному
гроза, т.
полный коронный ток
было несколько сотен
миллиампер
максимум. пока не
есть поблизости или
прямой удар,
ток не тот
высокий. Так же
наземная система делает
не «кровоточить» и
разрядные облака.
Это миф.
Здесь нет
путь разряда к
облака другой
чем молния.
Защита башни с изолированным основанием
Моя изолированная базовая башня Rohn 45G защищена шунтирующей башней на землю (130 футов в длину) и искровые разрядники на ножках.
Почерневшая область от штормовых дуг.
Это коммерческие дроссели со статическим стоком для AM-вещания. Как статический
рассеиватели, они не предотвращают и не уменьшают количество попаданий. Они предотвращают
незаземленные опоры от «подзарядки» до высокого напряжения.
Для любительской службы на изолированных мачтах или вертикалях, пластинчатые дроссели усилителя работать нормально. 100 Гн достаточная индуктивность для 160-метрового 1/4 длина волны по вертикали.
Мастерская вход и цоколь:
Входная площадка являются критическими.
это вход
наземная точка моего
мастерская.
медная труба не имеет
вода, это
на самом деле земля.
Он приводится в движение шестью
футов в глубину и
соединяется с закопанным
# 8 прокладка провода шины
вокруг снаружи
здания.
Медные мигающие галстуки
это ко входу
перегородка под
капюшон от дождя. Число
шесть твердых меди
проволока связывает Telco
и сигнализация заземления
линия питания заземлена. Электросеть
(коробка выключателя) есть
также находится внутри
здание в этом
тот же момент, и это также
основания для этого
точка.
Расстояние соединения между кабельным входом, телефонным входом и антенным кабелем вход практически нулевой длины.
Земля дома
приемная антенна, передача антенна, и кабель управления вход в дом:
Поскольку дом был подключен без радиорубки, способ ввода кабелей в ту же точку, что и линии электропередач и линии телекоммуникаций войти в дом.
Заземляющие проводники
и кабельные экраны
вход в дом
заземлены до широкой
медное мигание.
широкая медная планка
подключается от моего
станция наземная
внутри дома к
коммунальная компания
и автоматический выключатель
заземление панели.
периметр моего
дом имеет твердое тело № 6
медный заземляющий провод
что привязывается к
водопровод, пропан
танк, телевизионная антенна
башня, спутник
кабель, шалаш
входная площадка и
телефон и
электрическая служба
заземляющий стержень. Широкий
мигает вы видите
также продолжается под
дом прямо
к электросети
входная площадка
около 30 футов.
Это обеспечивает все в дом появляется в почти такая же скорость во время молнии ударять. Большой токи молнии не протекать проводка дома.
Домовая станция внутренний общий точка заземления:
Передающие кабели идти в одну точку где 8-позиция эстафетный переход переключатель антенны прокладывает кабели и гармоническое подавление фильтры для различных радио. Этот переключатель позволяет любую башню сгруппированная линия подачи или единая фидерная линия антенны на быть подключенным к любому радио. Получатель кабели не подключены еще, но пойду общее заземление коммутационная матрица.
Питание станции приходит с этого момента:
Каждая земля
привязан к общему
точка. Это общее
точка привязана к
линия подачи
входная площадка с почти нулевой длиной свинца.
большое реле
передает 25 кВА
генератор в сети.
Сила распространение на мой стол следует:
Белая розетка раздает 120/240 вольт непрерывный. Меньший металл розетка ответвляется кормить батарею резервный источник питания для моего компьютер, УКВ/УВЧ радио и сканер.
Радио и малое энергопотребление оборудование питание от мастер переключился выход:
Следующая главная розетка полоса кормит меньшая полоса для очень низкая мощность устройства:
В конце концов эти
кабели будут
немного приоделся
более.
Защита на самом деле больше о том, как вещи связаны чем что-либо еще.
Для большего заземления посмотри на мой состязание амбара подъезд .
Также см. мой Расположение антенны
Заземление и соединение для портативных любительских радиостанций
Работа с временной установки — в парке, на вершине, из редкой сети или округа или для особого мероприятия — стала очень популярной. Это отличная вещь для радиолюбителей! Способность эффективно работать «в поле» является ключом к выполнению мандата на связь в чрезвычайных ситуациях в наших Основах и целях. Я ожидаю увидеть все больше и больше портативных устройств по мере роста таких программ, как Parks On The Air (POTA).
Создание временной станции включает в себя управление питанием и соединение всего оборудования. Есть две основные потребности, чтобы сделать все правильно: безопасность питания генератора и управление радиочастотами. (У аккумуляторов есть свои проблемы, которые здесь не рассматриваются.) Мой совет здесь следует более подробным рекомендациям в книге ARRL, Заземление и соединение для радиолюбителей .
Несмотря на то, что питание от аккумуляторов становится все более удобным и функциональным, газовый генератор переменного тока по-прежнему очень распространен для портативной работы. Высокотехнологичные, они обеспечивают относительно безотказную работу. Несмотря на то, что они включают в себя функции безопасности на нескольких уровнях, все же существуют основные проблемы безопасности, о которых вы должны знать и уважать. Предотвращение опасности поражения электрическим током должно быть главным приоритетом для отдельных лиц или клубов.
Генераторы, которые человек может перемещать с одного места на другое, считаются «портативными» в соответствии с NEC (Национальным электротехническим кодексом). «Мобильный» генератор может перемещаться на колесах или роликах и включает в себя генераторы, установленные на транспортном средстве. (Это устройства мощностью в несколько кВт, которые намного больше, чем обычно используемые радиолюбителями.) Два переносных генератора показаны выше. Несмотря на то, что у генератора справа есть колеса, он предназначен для перемещения одним человеком и считается переносным.
Слева инверторный генератор мощностью 1600 Вт (A-iPower SUA2000I ), который весит 46 фунтов и может переноситься одним человеком. Справа генератор на 4000 Вт, AP4000 той же компании. Оба обеспечивают 120 В переменного тока и имеют защиту автоматических выключателей на всех своих выходах. Оба имеют клеммы заземления — требуется ли заземляющий стержень?
В соответствии с NEC (см. статью 250.34) заземляющий стержень или другой аналогичный заземляющий электрод не требуется для переносных генераторов, если: контакт заземления розетки переменного тока), которые соединены с рамой генератора.
Это означает, что рама генератора, независимо от того, можете ли вы прикоснуться к раме (например, колесный генератор) или нет (например, изолированный инверторный генератор), служит точкой заземления (имеется в виду опорное напряжение) для любого подключенного оборудования. Оборудование должно быть подключено к генератору через трехжильный шнур питания. Любой открытый металл этого оборудования должен быть подключен к заземляющему проводу шнура питания. Он соединяет корпуса правильно сконструированного оборудования с рамой генератора. Никаких специальных соединений не требуется, и «земля» системы не обязательно должна быть «землей».
Таким образом, вам не обязательно иметь заземляющий стержень ни на генераторе, ни на питаемом оборудовании (т. е. вашей портативной станции). Что, если вы все равно решите использовать его? Один заземляющий стержень на генераторе или станции не представляет опасности. Также принято размещать один заземляющий стержень на генераторе и один на станции. В этом случае требование NEC (не обязательное!) состоит в том, чтобы все заземляющие стержни были соединены вместе. Это защищает вас от опасного напряжения, создаваемого током, протекающим через грязь, а не через медный заземляющий проводник.
Это требование к соединению означает, что очень важно, чтобы шнур питания был в хорошем состоянии, а вилки и розетки не были изношены или ослаблены. Если есть какие-либо вопросы, купите новый шнур, замените вилки или розетки, сделайте все необходимое, чтобы убедиться, что все соединения в порядке.
- Совет от ветерана многочисленных полевых дней и портативных установок: закрепите шнур питания на каждом конце. Привяжите шнур к стойке для палатки, раме генератора или даже к заземляющему стержню, чтобы, например, если кто-то споткнется о шнур, работающее оборудование не утащило с рабочего места. Если у вас очень длинный шнур, подумайте также о том, чтобы закрепить шнур по всей его длине. То же самое касается длинных коаксиальных кабелей к антеннам.
Если люди передвигаются рядом с кабелями, ожидайте, что они рано или поздно зацепятся за них, поэтому примите соответствующие меры защиты.
Вода является еще одним врагом безопасности переменного тока в портативных станциях, обычно в виде дождя. Большинство современных генераторов хотя бы частично защищены от дождя, «попадающего» в их схемы. У многих также есть розетки с защитой GFCI. Но не думайте, что этого достаточно — накройте или защитите генератор от дождя. Лужи и стоячая вода также могут вызвать значительный всплеск.
На вашей станции защитите разветвители переменного тока и любые розетки. Рассмотрите возможность использования розетки с защитой GFCI, такой как Morris 89.008 показан справа. Доступен широкий ассортимент продукции. Вы даже можете сделать свой собственный «GFCI-In-A-Box» в водонепроницаемой розетке, как показано слева.
Радиочастотное управление Другой распространенной проблемой портативных станций являются радиочастотные помехи от передаваемых сигналов. Дома на стационарной станции вы можете построить защиту от радиопомех разными способами. Однако в портативной станции вы определенно более уязвимы, и могут возникнуть проблемы. Что делать?
Во-первых, поймите, что вы находитесь довольно близко к ближайшим антеннам. Есть много фотографий операторов, сидящих за столом для пикника с вертикалью или петлей рядом. У других есть проволочная антенна, такая как полуволна с конечным питанием (EFHW). Работая на КВ-диапазонах, вы, вероятно, находитесь на расстоянии менее одной длины волны от антенны и будете испытывать сильные радиочастотные поля на своей станции. (См. веб-сайт ARRL, посвященный радиочастотному излучению, чтобы узнать о минимальные безопасные расстояния для различных уровней мощности и частот. Вам нужно будет спланировать установку станции в этой среде.
Возможно, вам повезет — бросьте свое оборудование на стол, подключите кабели и никаких радиопомех. КВ-трансиверы неплохо справляются с тем, чтобы радиочастоты не попадали туда, где их быть не должно, но в их броне есть несколько слабых мест. Компьютеры и аксессуары также могут быть очень восприимчивы к нежелательному радиоизлучению.
Для управления этим радиочастотным соединением ваш лучший друг. Соединение означает только соединение оборудования вместе, чтобы поддерживать его на одном и том же напряжении. Каково напряжение по отношению к Земле, на самом деле не имеет значения, важна разница в напряжении. Разность напряжений вызывает протекание тока. Именно РЧ-ток попадает туда, где его быть не должно, и вызывает РЧ-помехи. Если вы можете уменьшить разность напряжений с помощью соединения, вы также можете уменьшить ток.
Соединение звучит дорого, но это не так. Если у вас есть толстая проволока (подойдет #14 из обрезков силового кабеля переменного тока) или плоская металлическая оплетка, у вас есть почти все, что вам нужно. Каждая часть радиооборудования с открытым металлическим корпусом будет иметь способ подключения к ней заземляющего проводника. Даже антенные переключатели будут иметь монтажное отверстие, которое вы можете использовать. Если вы не можете найти отверстие, используйте зажимы типа «крокодил» на перемычках — помните, это временно!
Соединение оборудования между собой может быть выполнено непосредственно с помощью соединительных перемычек, как показано ниже. (Графика предоставлена ARRL.) Держите перемычки короткими и прямыми. Если вы используете заземляющий стержень, выберите одну точку, например, усилитель или трансивер, для подключения к нему. Если вы не используете заземляющий стержень, просто убедитесь, что корпуса оборудования подключены к защитному заземлению переменного тока, обычно с помощью шнура питания переменного тока.
Ноутбуки обычно не предназначены для привязки к чему-либо. (Заземление материнской платы часто подключается к винтам видеоразъема с резьбой.) Для ПК настольного типа вы обычно можете найти соединение на металлической задней панели или там, где крепятся винты блока питания. Компьютерные мыши, клавиатура и USB-кабели могут улавливать большое количество ВЧ, поэтому не забудьте взять с собой несколько ферритовых тороидальных сердечников или зажимных сердечников (тип № 31 для ВЧ). Используйте самые короткие кабели, а остальные намотайте на ферритовый сердечник.
Обратите особое внимание на аудиокабели, идущие к звуковой карте компьютера и от нее, если вы собираетесь использовать любой из цифровых режимов, таких как FT8. Чтобы создать проблемы, не требуется много радиочастот, попадающих в низкоуровневый звук. Убедитесь, что кабели надлежащим образом экранированы, и, если необходимо, соедините компьютер и трансивер вместе. Здесь также пригодятся ферритовые сердечники.
- Еще один совет ветерана — создать радиочастотную «опорную плоскость» с помощью металлического стола или поверхности в качестве рабочего положения. Затем прикрепите корпус оборудования к металлу с помощью коротких проволочных перемычек и зажимов типа «крокодил». Если у вас нет металлического стола, просто положите на него лист алюминиевой фольги, прежде чем ставить на него оборудование. Прикрепите оборудование к фольге с помощью перемычек и зажимов. Когда вы закончите, сверните или утилизируйте фольгу! Какой бы метод вы ни использовали, убедитесь, что базовая плоскость также подключена к заземлению источника питания переменного тока.
«Горячие точки» могут быть проблемой на временных станциях, даже при соединении. Они возникают там, где компоновка оборудования вашей станции создает точку с высоким импедансом, возбуждаемую сильным радиочастотным полем. Кажется, что он всегда находится на конце микрофона или клавиши CW — ОЙ! Отрежьте четвертьволновый провод (234/f достаточно близко в футах) для каждого диапазона, на котором возникает горячая точка. Изолируйте один конец, а другой прикрепите к зажиму типа «крокодил» и прикрепите провод в точке горячей точки. Держите открытый конец провода там, где его нельзя будет коснуться или наступить на него. Даже работы QRP достаточно, чтобы создать достаточное напряжение на открытом конце для покалывания, а напряжение от 100-ваттной работы может фактически поджечь траву или листья! Так что будьте осторожны, где вы прокладываете провод расстройки.
Что насчет молнии? Неразумно ожидать, что временная установка обеспечит защиту от молнии. Отключите или опустите антенны, если поблизости есть вероятность грозы. Если кабели антенны отсоединены, расположите их концы на достаточном расстоянии от людей и оборудования. Детектор молний, например, доступный в Weather Shack или у других поставщиков, является хорошей идеей. Приложения для мониторинга молний, такие как www.blitzortung.org , доступны для смартфонов, планшетов и ПК. Если молния находится в вашем районе, который может быть в радиусе до 10 миль, отключитесь от эфира и защитите себя.
А кто не мечтает об идеальном месте на вершине холма с четким распространением во всех направлениях? Ветеран Summits On The Air (SOTA) Стив Галчутт, WGØAT, и его вьючные козлы действовали из многих высоких мест. Я спросил его о молниеносной безопасности при работе на тропе. «Если в этом районе появляются темные тучи, я собираю вещи и без промедления иду в укрытие. Во время SOT-игры, как только я слышу знакомый щелчок-треск в моем приемнике, я тороплюсь и заканчиваю пайлап (иногда сразу QRTing!) и начинаю торопиться, чтобы подготовиться к спуску на более низкие высоты.
