функция ремня и сравнение с цепью ГРМ -Блог TAM.BY

Газораспределительный механизм автомобиля предназначен для чередования впрыска топлива в цилиндры и выпуска из двигателя внутреннего сгорания отработанных газов. Часто в неисправности этого механизма виновен некачественный или износившийся ремень ГРМ. Магазин запчастей в Минске имеет в наличии качественные резиновые кольца для генераторов и ГРМ.

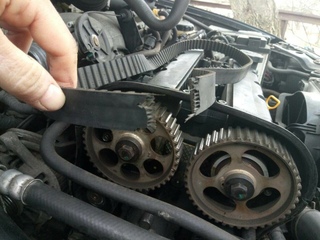

Ремень ГРМ – что это?

Ремень ГРМ представляет собой резиновое кольцо, имеющее насечки с внутренней стороны. Оно находится за пластиковым кожухом автомобиля и связывает распредвал с коленвалом. В последних моделях автомобилей эксплуатационные характеристики газораспределительного механизма претерпели большие изменения из-за внушительных нагрузок. Из-за постоянного трения кольцо быстро изнашивается, поэтому производители рекомендуют проводить его своевременную замену.

Ремень ГРМ и ремень генератора

Газораспределительный механизм автомобиля имеет собственный ремень, а генератор – свой. Поверхность резиновой детали генератора полосатая, у кольца ГРМ по краям находятся зубчики.

Ремень генератора виден сразу при открывании капота, а ГРМ закрыт кожухом. В некоторых моделях автомобилей эта резиновая деталь вращает и генератор.

Через какой пробег менять деталь?

Ремень газораспределительного механизма – это простая составная часть, входящая в состав сложного узла. Периодичность замены этой детали рекомендуется при 50 тыс. км пробега для автомобилей производства стран СНГ и 70 тыс. км для импортных. В автосервисных мастерских во время замены кольца обычно проверяют состояние натяжных роликов, ведущую шестерню коленвала и сальники на соединяемых ими валах. В случае необходимости меняют и эти запчасти, так как в это время подступиться к ним легче.

Цепь или ремень?

Обратите внимание на сравнительные характеристики этих деталей:

Наименование

Преимущества

Недостатки

Ремень ГРМ

невысокая цена;

имеет простую конструкцию;

не создает шум.

может внезапно произойти разрыв, что приводит к риску повреждения двигателя.

Цепь ГРМ

имеет долгий срок службы;

не боится перепадов температур и агрессивной езды;

можно заранее узнать об износе, так как поврежденная цепь начинает стучать при работе холодного двигателя.

высокая цена;

нуждается в постоянной смазке;

шумит во время работы;

сложно визуально оценить изношенность.

Что будет, если порвется?

При обрыве распредвал резко останавливается, а коленчатый вал продолжает двигаться. Это может привести к полной остановке двигателя. Поэтому при обнаружении провисания или потертости необходима своевременная замена ремня ГРМ. При самостоятельном ремонте замену осуществляют согласно руководству вашего автомобиля. Даже если деталь выглядит нормально, но рекомендуемый срок эксплуатации истекает, замена необходима, чтобы он не порвался в неподходящий момент.

Покупать эту запчасть нужно только от проверенных производителей. Помните, что своевременная замена намного дешевле, капитального ремонта всего двигателя.

Что будет, если перескочил ремень ГРМ?

Все зубчики резинового кольца должны входить в каждую выемку маховика. С проскальзыванием ремня на зубьях маховика колен сталкиваются многие автомобилисты. Из-за соскальзывания появляются проблемы с запуском, двигатель начинает терять в мощности, нестабильно работает мотор автомобиля.



Запчасть может начать перескакивать из-за попадания масла на резину. Поэтому нужно постоянно поверять наличие масляных пятен. Даже из-за минимального количества смазки может произойти сдвиг на один зуб.

Найти магазин запчастей в Минске, где предлагают усиленные ремни ГРМ высокого качества, поможет каталог TAM.BY.

Как понять, что пора срочно менять ремень ГРМ — Российская газета

Для начала в двух словах поясним, что такое ремень привода газораспределительного механизма (ГРМ). Эта, как правило, армированная металлом резиновая деталь используется для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Альтернатива ей - цепь газораспределительного механизма. В случае обрыва ремня (равно как и цепи) ГРМ, начнется рассинхронизация фаз, а последствия зависят напрямую от конструкции силового агрегата. Как правило, чем проще устроен мотор, тем выше вероятность того, что при обрыве пострадает только сам ремень.

На большинстве же современных двигателей сценарий моторной катастрофы следующий. После обрыва ремня ГРМ распредвал перестает вращаться, и клапана останавливаются в одном положении. Коленвал между тем продолжает вращаться по инерции, и поршни "встречаются" с клапанами. Деформироваться или разрушиться могут также элементы распредвала, головка блока цилиндров, шатунная группа, поршни и другое. Как вы понимаете, ремонт силового агрегата после такого сценария выльется в копеечку.

Когда следует менять ремень ГРМ

Фото: wikipedia. org

Срок службы ремня ГРМ в зависимости от модели варьируется от 50 до 100 тыс. км (точные данные указаны в сервисной книжке автомобиля), но ориентироваться на эти цифры во всех случаях нельзя. Случается, к примеру, что у автомобиля небольшой пробег, но самому ремню больше пяти лет. К этому сроку эта деталь почти наверняка будет изношена из-за естественного старения резины.

Не менее часто на срок службы ремня влияет его неправильная установка и внешние воздействия. Скажем, достаточно частая причина преждевременной кончины ремня - попадание под него грязи или ошметков ранее оборвавшихся ремней генератора и компрессора кондиционера, но даже чаще - пролив масла из потекших сальников распредвала, равно как охлаждающая жидкость из потекшей помпы.

Что может вызвать проблемы с ГРМ

Фото: iStock

Одна из возможных причин обрыва ремня ГРМ - низкое качество изделия. Отсюда вывод - не покупайте такие детали на рынке "по дешевке". Однако более частая причина проблем с ГРМ - подтеки или посторонние элементы под ремнем, равно как сильный износ, перетяжка или недостаточное натяжение ремня.

Эти явления рано или поздно приведут если не к обрыву, то к так называемым проскальзываниям - ремень перескочит на несколько зубьев на шкиве коленвала или распредвала. Двигатель в этом случае может начать работать с перебоями или даже заглохнуть. К обрыву могут привести резкие нагрузки на ремень, например, если машина часто заводится "с толкача".

Ищите пятна

Фото: iStock

С учетом вышесказанного, следует регулярно осматривать подкапотное пространство на предмет подтеков. Заметив свежее пятно в районе крышки ремня ГРМ, бейте тревогу.

Ведь даже незначительное количество масла или тосола способно создать условия, чтобы ремень ГРМ проскользнул. Если видимых следов масла или тосола не наблюдается, а двигатель работает с перебоями (не выходит на высокие обороты, плохо заводится, глохнет) следует снять крышку ремня ГРМ и убедиться в соответствии установленных меток ГРМ коленвала и распредвала.

Косвенные признаки износа

Фото: iStock

Идеальным вариантом было бы осмотреть ремень на предмет потертостей, трещин и надрывов самостоятельно. Однако сделать это оперативно не всегда возможно, поскольку доступ к детали, как правило, затруднен - ремень закрыт пылинками, рядом - различные детали, снять которые многие автовладельцы не смогут или не решатся.

Однако определить наличие проблемы можно и по внешним признакам. При сильном износе ремня возникают характерные тикающие или шаркающие звуки, исходящие из-под кожухов системы. Ту же симптоматику, кстати, дают поврежденные подшипники натяжных роликов или помпы. В любом случае, услышав нечто похожее, следуйте в сервис.

Не экономьте на деталях

Фото: iStock

Если сервисмены рекомендуют поменять ремень ГРМ ввиду его износа, то в ряде случаев (например, когда машина уже не молода или вы приобрели ее с рук и не знаете ее прошлого), будет разумным поменять не только ремень, но также и комплект роликов.

Более того, в ряде случаев вместе с заменой старого ремня и роликов ГРМ специалисты советуют поменять также и помпу. Логика рекомендации проста - замены ГРМ длительная и дорогостоящая, а срок службы помпы в ряде случаев сопоставим со сроком службы ремня ГРМ. Иными словами, так вы предвосхищаете возможные проблемы. Ведь поломка той же помпы может привести к обрыву ремня ГРМ.

Газораспределительный механизм

Содержание
1. Введение
2. Назначение, устройство и принцип работы
3. Конструктивная особенность
4. Неисправности. Причины, способы определения и устранения
5. Техническое обслуживание и ремонт
6. Оборудование, инструменты, приспособления и материалы
7. Безопасные условия труда. Охрана окружающей среды
Заключение
Список литературы




































1. Введение

ГРМ — сокращение от «газораспределительный механизм». Механизм распределения впуска горючей смеси и выпуска отработавших газов в цилиндрах двигателя внутреннего сгорания. Осуществляется путём открытия и закрытия впускных и выпускных клапанов цилиндров при помощи распределительного вала (распредвала) и кулачкового механизма. Распредвал имеет жёсткую синхронизацию вращения с коленвалом, реализованную с помощью зубчаторемённой или цепной передачи. Как правило, на высокофорсированных двигателях обрыв или проскальзывание ремня ГРМ или цепи ГРМ приводит к выходу двигателя из строя.


2. Назначение, устройство и принцип работы

Газораспределительные механизмы различают по расположению клапанов в двигателе. Они могут быть с верхним (в головке цилиндров) и нижним (в блоке цилиндров) расположением клапанов. Наиболее распространен газораспределительный механизм с верхним расположением клапанов, что облегчает доступ к клапанам для их обслуживания, позволяет получить компактную камеру сгорания и обеспечить лучшее наполнение ее горючей смесью или воздухом.
Газораспределительный механизм состоит из:
распределительного вала;
механизма привода распределительного вала;
клапанного механизма.
Работу газораспределительного механизма рассмотрим на примере двигателя с V-образным расположением цилиндров.
Распределительный вал находится в "развале" блока двигателя, то есть между его правым и левым рядами цилиндров, и приводится во вращение от коленчатого вала через блок распределительных шестерен. При цепном или ременном приводе вращение распределительного вала осуществляется с помощью соответственно цепной или зубчатой ременной передачи.
При вращении распределительного вала кулачок набегает на толкатель и поднимает его вместе со штангой. Верхний конец штанги надавливает на регулировочный винт, установленный во внутреннем плече коромысла. Коромысло, проворачиваясь на своей оси, наружным плечом нажимает на стержень клапана и открывает отверстие впускного или выпускного клапана в головке цилиндров строго в соответствии с фазами газораспределения и порядком работы цилиндров.
Под фазами газораспределения понимают моменты начала открытия и конца закрытия клапанов, которые выражаются в градусах угла поворота коленчатого вала относительно мертвых точек. Фазы газораспределения подбирают опытным путем в зависимости от числа оборотов двигателя и конструкции впускных и выпускных зависимости от числа оборотов двигателя и конструкции впускных и выпускных патрубков. Заводы-изготовители указывают фазы газораспределения для своих двигателей в виде таблиц или диаграмм.
Правильность установки газораспределительного механизма определяется по установочным меткам, которые располагаются на распределительных шестернях или приводном шкиве блока цилиндров двигателя.
Отклонение при установке фаз приводит к выходу из строя клапанов или двигателя в целом. Постоянство фаз газораспределения сохраняется только при соблюдении регламентируемого теплового зазора в клапанном механизме данной модели двигателя. Нарушение величины этого зазора приводит к ускоренному износу клапанного механизма и потери мощности двигателя.
Для правильной работы двигателя кривошипы коленчатого вала и кулачки распределительного вала должны находиться в строго определенном положении относительно друг друга. Поэтому при сборке двигателя распределительные шестерни вводятся в зацепление по имеющимся на их зубьях меткам: одной — на зубе шестерни коленчатого вала, а другой — между двумя зубьями шестерни распределительного вала. На двигателях, имеющих блок распределительных шестерен, установка их производится также по меткам.
Последовательность чередования одноименных тактов в различных цилиндрах называется порядком работы цилиндров двигателя, который зависит от расположения цилиндров и конструктивного исполнения коленчатого и распределительного валов.
Распределительный вал служит для открытия и закрытия клапанов газораспределительного механизма в определенной последовательности согласно с порядком работы цилиндров двигателя.
Распределительные валы отковывают из стали с последующей цементацией и закаливанием токами высокой частоты. На некоторых двигателях валы отливают из
высокопрочного чугуна. В этих случаях поверхность кулачков и шеек вала отбеливается и затем шлифуется. Для уменьшения трения между шейками и опорами в отверстия запрессовывают стальные, покрытые антифрикционным слоем, или металлокерамические втулки.
Между опорными шейками распределительного вала располагаются кулачки, по два на каждый цилиндр, — впускной и выпускной. Помимо этого на валу крепится шестерня для привода масляного насоса и прерывателя-распределителя и имеется эксцентрик для привода топливного насоса.
Шестерни распределительных валов изготовляют из чугуна или текстолита, приводную распределительную шестерню коленчатого вала — из стали. Зубья у шестерен косые, что вызывает осевое перемещение вала. Для предупреждения осевого смещения предусмотрен упорный фланец, который закреплен на блоке цилиндров между торцом передней опорной шейки вала и ступицей распределительной шестерни.
В четырехтактных двигателях рабочий процесс происходит за четыре хода поршня или два оборота коленчатого вала. Это возможно, если распределительный вал за это время сделает в два раза меньшее число оборотов. Поэтому диаметр шестерни, установленной на распределительном валу, делают в два раза большим, чем диаметр шестерни коленчатого вала.

3. Конструктивная особенность




4. Неисправности. Причины, способы определения и устранения

Стук рычагов привода клапанов. Характерный стук с равномерными интервалами, частота его меньше любого другого стука в двигателе. Заклинивание двигателя с обрывом одного или нескольких клапанов. Сопровождается деформацией боковин рабочей части рычагов, растрескиванием юбок тарелок клапанов (возможно разрушение тарелки), подрезанием упорных буртов сухарей со стороны тыльной части. Возможно столкновение выхлопных клапанов с днищами поршней. Обязательна осадка сухарей в тарелках клапанов
а) Самоотворачивание регулировочных болтов. Не выдержан момент затяжки контргаек, перетяжка контргаек.
Отрегулировать клапаны. При перетяжке заменить регулировочные болты.
б) Самоотворачивание регулировочных болтов вследствие превышения максимально допустимых оборотов двигателя.
Последствия устранить за счет виновных.
в) Износ кулачков распредвала. Работа пары "кулачок-рычаг" без зазора. Некачественная регулировка зазора.
С обратной стороны изношенного кулачка имеется радиальное засветление по всей длине обратной части. Заменить распредвал.
г) Износ кулачков распредвала, засветления с обратной стороны кулачка отсутствуют, возможна узкая полоса засветления у края противоположной части кулачка - след работы рычага с перекосом.
Заменить распредвал, рычаги.
д) Кулачки не изношены. Многократной регулировкой стук не устраняется. Отклонение геометрии кулачка распредвала.
Заменить распредвал, рычаги.
Снижение мощности двигателя, низкая компрессия одного или нескольких цилиндров
а) Выкрашивание наплавленного слоя тарелки клапана ("прогар" клапана).
Заменить клапаны. Способствующими возникновению дефекта факторами являются отсутствие зазора "распредвал - рычаг" у данного клапана и повышенный температурный режим двигателя.
Стук газораспределительного механизма
а) Завышен зазор "регулировочная шайба - кулачок распредвала".
Произвести регулировку подбором шайбы нужного размера.
б) Завышен зазор "наружный диаметр регулировочной шайбы - диаметр гнезда в толкателе под шайбу".
Заменить шайбу, толкатель.
в) Износ кулачков распредвала и регулировочных шайб.
Заменить распредвал и регулировочные шайбы.
г) Завышен зазор "опорная шейка распредвала - подшипник".
Заменить головку блока.
д) Разнотолщинность регулировочной шайбы по кругу контакта с кулачком (неравномерный износ).
Заменить дефектную шайбу.
е) Огранка (некруглость) толкателей по наружному диаметру, эллипсность.
Заменить толкатели.
ж) Недозатяжка, ослабление крепления звездочки привода распредвала. Деформация шпонки звездочки крепления распредвала, шпоночных пазов звездочки и распредвала.
Заменить дефектные детали.

з) Взаимное касание пружин при рабочем ходе клапанов. Заменить пружины.
и) Износ направляющей втулки клапана. Заменить втулки.
Обрыв клапанов
а) Дефект сварки стержня выхлопного клапана, посторонние включения в материале стержня впускного клапана. Заменить поврежденные детали.
б) Заклинивание, разрушение подшипника водяного насоса. Срез зубьев или сбрасывание ремня привода распредвала со шкивов, рассогласование фаз газораспределения, столкновение клапанов с поршнями. Заменить поврежденные детали.
в) Обрыв ремня привода распредвала. Заменить поврежденные детали.
г) Ослабление натяжения ремня привода газораспределительного механизма, сбой фаз газораспределения. Заменить поврежденные детали.
Примечание. В случае задира (износа) блока цилиндров крыльчаткой водяного насоса при разрушении подшипника блок цилиндров замены не требует, поскольку водяной насос имеет высокую производительность, при замене только водяного насоса характеристики работы системы охлаждения не нарушаются.


Износ эксцентрика привода бензонасоса
а) Засорение маслоканала заднего подшипника распредвала. Продуть маслоканалы, заменить распредвал и толкатель бензонасоса.
б) Недосверлен маслоканал заднего подшипника распредвала. Заменить распредвал, толкатель бензонасоса и головку блока цилиндров.



5. Техническое обслуживание и ремонт

Замена ремня привода газораспределительного механизма (ГРМ) на двигателях ВАЗ-2107
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимаем ремень привода генератора.
Ключом "на 10" отворачиваем болты передней крышки ГРМ: два сбоку и один в центре.
Снимаем крышку ГРМ.
Снимаем правое колесо и пластиковый щиток моторного отсека.
Головкой "на 19" проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива до совмещения метки на зубчатом шкиве распределительного вала с установочным усиком на задней крышке привода ГРМ (B).
Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска на маховике расположена напротив прорези крышки картера сцепления. Так расположена риска на маховике двигателя при снятой коробке передач и головке блока цилиндров.
Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отворачиваем болт крепления шкива привода генератора.
Снимаем шкив привода генератора.
Ключом "на 17" ослабляем гайку крепления натяжного ролика.
Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.
Снимаем ремень ГРМ.
При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.
Под роликом установлена дистанционная шайба.
Устанавливаем ремень привода ГРМ в обратной последовательности. Надеваем ремень на шкив коленчатого вала. Затем, натягивая заднюю ветвь, надеваем ремень на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.
Вставив отвертку между двумя винтами или стержнями диаметром 4 мм, установленными в отверстие натяжного ролика, и поворачивая ролик против часовой стрелки, натягиваем ремень.
Затягиваем гайку крепления натяжного ролика.
Заворачиваем на место болт крепления шкива привода генератора и головкой "на 19" проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов.
При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса.

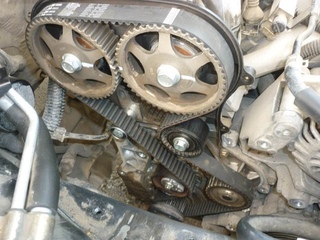

Схема привода распределительного вала


1 – зубчатый шкив коленчатого вала
2 – зубчатый шкив насоса охлаждающей жидкости
3 – натяжной ролик
4 – задняя защитная крышка
5 – зубчатый шкив распределительного вала
6 – зубчатый ремень
А – установочный выступ на задней защитной крышке
В – метка на шкиве распределительного вала
С – метка на крышке масляного насоса
D – метка на шкиве коленчатого вала
Если метки не совпадают, повторяем операцию по установке ремня.
Для регулирования натяжения ремня поворачиваем коленчатый вал против часовой стрелки так, чтобы метка на шкиве распределительного вала переместилась вниз от усика задней крышки на два зуба.
При нормальном натяжении ремня его передняя ветвь должна закручиваться на 90° большим и указательным пальцами руки с усилием 15–20 Н (1,5–2,0 кгс).Чрезмерное натяжение ремня снижает срок его службы, а также подшипников насоса охлаждающей жидкости и натяжного ролика.
Регулировка тепловых зазоров в клапанном механизме двигателя ВАЗ-2107
Замер и регулировку зазоров проводим на холодном двигателе.
ПОРЯДОК ВЫПОЛНЕНИЯ
Выводим наконечник троса привода дроссельной заслонки из кронштейна.
Ключом "на 10" отворачиваем две гайки крепления кронштейна троса привода дроссельной заслонки к ресиверу (только для двигателя ВАЗ-2111 и снимаем его.
Крестообразной отверткой ослабляем хомуты крепления двух отводящих шлангов вентиляции картерных газов и снимаем шланги со штуцеров клапанной крышки.
Крестообразной отверткой ослабляем хомут крепления подводящего шланга вентиляции картерных газов и снимаем шланг.
Ключом "на 10" отворачиваем две гайки крепления клапанной крышки.
Снимаем клапанную крышку.
В отверстиях клапанной крышки установлены резиновые уплотнительные втулки.
Снимаем прокладку клапанной крышки.
Снимаем переднюю крышку ремня привода ГРМ).
Проверка и регулировка зазоров в механизме привода клапанов
ПОРЯДОК ВЫПОЛНЕНИЯ
Порядок проверки и регулировки зазоров в механизме привода клапанов следующий.
Поворачиваем коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом шкиве распределительного вала и задней крышке ремня привода ГРМ.
Затем поворачиваем коленчатый вал еще на 40–50° (2,5–3 зуба на шкиве распределительного вала). В этом положении валов проверяем набором щупов зазоры у первого и третьего кулачков распределительного вала.
Зазор между кулачками распределительного вала и регулировочными шайбами должен быть 0,20 мм для впускных клапанов и 0,35 мм – для выпускных. Допуск на зазоры для всех кулачков составляет ±0,05 мм.
Если зазор отличается от нормы, то на шпильки корпусов подшипников распределительного вала устанавливаем приспособление для регулировки клапанов.
Вводим "клык" приспособления между кулачком и толкателем.
Разворачиваем толкатель так, чтобы прорезь в его верхней части была обращена вперед (по ходу автомобиля).
Нажимая вниз на рычаг приспособления, утапливаем "клыком" толкатель и устанавливаем между краем толкателя и распределительным валом фиксатор, который удерживает толкатель в нижнем положении.
Утапливание толкателей клапанов при замене регулировочной шайбы


1 – приспособление
2 – толкатель
Фиксирование толкателей клапанов при замене регулировочной шайбы


1 – фиксатор
2 – регулировочная шайба

Поднимаем рычаг приспособления в верхнее положение.
Пинцетом через прорезь поддеваем и извлекаем регулировочную шайбу.
При отсутствии приспособления для регулировки клапанов можно воспользоваться двумя отвертками.
Мощной отверткой, опираясь на кулачок, отжимаем толкатель вниз. Вставив ребро другой отвертки (с жалом шириной не менее 10 мм) между краем толкателя и распределительным валом, фиксируем толкатель.
Вынимаем пинцетом регулировочную шайбу.
Зазор регулируем подбором толщины регулировочных шайб. Для этого микрометром замеряем толщину шайбы. Толщину новой регулировочной шайбы определяем по формуле:
Н = В+(А–С), мм, где А – замеренный зазор; В – толщина снятой шайбы; С – номинальный зазор; Н – толщина новой шайбы.
Толщина шайбы маркируется на ее поверхности электрографом.
Новую шайбу устанавливаем в толкатель маркировкой вниз и убираем фиксатор
Еще раз проверяем зазор. При правильной регулировке щуп толщиной 0,20 или 0,35 мм должен входить в зазор с легким защемлением.

Снятие распределительного вала двигателей ВАЗ-2107.
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимаем клапанную крышку головки цилиндров.
На двигателе ВАЗ-2111 ключом "на 10" отворачиваем две гайки крепления "массовых" проводов к шпилькам заглушки головки цилиндров и снимаем провода со шпилек.
Ключом "на 10" отворачиваем две гайки и один болт крепления заглушки.
Снимаем заглушку и ее уплотнительное кольцо.
На двигателе ВАЗ-2107 снимаем корпус вспомогательных агрегатов.
Снимаем зубчатый шкив распределительного вала. Отворачиваем верхнюю гайку крепления задней крышки ремня привода ГРМ.
Ключом "на 13" равномерно в несколько приемов (до снятия давления пружин клапанов) отворачиваем десять гаек крепления корпусов подшипников распределительного вала.
Снимаем со шпилек передний и задний корпусы подшипников распределительного вала.
Немного отведя от головки блока цилиндров заднюю крышку ремня привода ГРМ, снимаем распределительный вал.
Снимаем сальник распределительного вала.
ПОРЯДОК ВЫПОЛНЕНИЯ
Устанавливаем распределительный вал в следующей последовательности.
Очищаем сопрягаемые поверхности головки цилиндров и корпусов подшипников от старого герметика и масла.



Смазываем моторным маслом опорные шейки и кулачки распределительного вала. Укладываем вал в опоры головки цилиндров таким образом, чтобы кулачки первого цилиндра были направлены вверх.


На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников в зоне крайних опор, наносим тонкий слой силиконового герметика.
Устанавливаем корпуса подшипников и затягиваем гайки их крепления в два приема.



Предварительно затягиваем гайки в последовательности, указанной на рисунке, до прилегания поверхностей корпусов подшипников к головке цилиндров. При этом необходимо следить за тем, чтобы установленные втулки корпусов свободно вошли в свои гнезда.
Окончательно затягиваем гайки моментом 21,6 Н•м (2,2 кгс.м) в той же последовательности.
После затяжки гаек тщательно удаляем остатки герметика, выдавленного из зазоров. Проверяем зазоры в клапанном механизме. Запрессовываем новый сальник распределительного вала (см. Замена сальника распределительного вала двигателей ВАЗ-2107, -2111).
Замена маслоотражательных колпачков клапанов двигателей ВАЗ-2107
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимаем распределительный вал. Устанавливаем коленчатый вал в положение ВМТ поршней 1-го и 4-го цилиндров. В этом положении вала меняем маслоотражательные колпачки клапанов 1-го и 4-го цилиндров.
Вынимаем толкатель с регулировочной шайбой из гнезда головки блока цилиндров.
Выворачиваем свечу зажигания 1-го цилиндра.
Через свечное отверстие вставляем пруток из мягкого металла (диаметром около 8 мм) между днищем поршня и тарелкой клапана, на котором меняем колпачок.
Устанавливаем рассухариватель клапанов. Подпятник рассухаривателя упираем в тарелку клапана, а зацепной рычаг заводим за гайку, навернутую на шпильку крепления корпуса подшипников распределительного вала.
Сжимаем пружины и извлекаем пинцетом сухари.
Вынимаем тарелку пружин и сами пружины.
Специальными щипцами снимаем маслоотражательный колпачок с направляющей втулки клапана.
Смазав новый колпачок моторным маслом, напрессовываем его оправкой на направляющую втулку.
Собираем клапанный механизм 1-го цилиндра в обратной последовательности. Затем повторяем эти работы для 4-го цилиндра. После чего, провернув коленчатый вал на 180° (ВМТ поршней 2-го и 3-го цилиндров) аналогичным образом меняем маслоотражательные колпачки клапанов 2-го и 3-го цилиндров.
Собираем механизмы в обратной последовательности.
Замена сальника распределительного вала двигателей ВАЗ-2107
ПОРЯДОК ВЫПОЛНЕНИЯ
Снимаем ремень ГРМ.
Ключом "на 17" отворачиваем болт зубчатого шкива распределительного вала. Чтобы вал не проворачивался, пропускаем через отверстие в шкиве головку "на 10" с удлинителем и надеваем на гайку крепления задней крышки ремня привода ГРМ.
Поддеваем отверткой шкив распределительного вала и снимаем его.
Чтобы не потерять шпонку шкива, извлекаем ее из паза распределительного вала.
Поддеваем отверткой сальник и извлекаем его.
Смазав моторным маслом рабочую кромку нового сальника, подходящим отрезком трубы запрессовываем его.
Сборку проводим в обратной последовательности.

6. Оборудование, инструменты, приспособления и материалы

Слесарно-монтажные инструменты, применяемые на постах, должны быть исправными. Не допускается использование ключей с изношенными гранями и несоответствующих размеров, применение рычагов для увеличения плеча гаечных ключей, а также применение зубил и молотка для отвёртывания гаек. Рукоятки отвёрток, напильников, ножовок и так далее должны быть изготовлены из пластмассы или дерева, иметь гладкую, ровно зачищенную поверхность. Деревянные рукоятки во избежание раскалывания должны иметь металлические кольца.
Впрессовывать втулки, подшипники и другие детали следует при помощи прессов и специальных съёмников. Съёмники должны прочно и надёжно захватывать детали в месте приложения усилия.
Осмотровые канавы должны иметь направляющие предохранительные борта и содержатся в чистоте. Неиспользуемые осмотровые канавы должны быть огорожены или закрыты. Автомобили должны въезжать на канаву, когда в ней нет людей.
При постановке автомобиля на пост технического обслуживания или ремонта необходимо на рулевое колесо повесить табличку с надписью: “Двигатель не пускать – работают люди !”. Автомобиль при этом должен быть заторможен ручным тормозом и включением первой передачи в коробке передач.
При обслуживании автомобиля, установленного на подъёмнике, необходимо на механизме управления подъёмником укрепить табличку с надписью: “Не трогать – под автомобилем работают люди!”. Во избежание самопроизвольного опускания гидравлического подъёмника нужно после подъёма автомобиля откинуть предохранительные стойки или вставить штыри в отверстия предохранительных труб, выдвигающихся вместе с плунжерами.
Перед началом работ на автомобиле – самосвале с поднятым кузовом надо устанавливать упорную штангу, предотвращающую опускание кузова.
При техническом обслуживании и ремонте автомобиля со снятыми колёсами, вывешенного на домкратах, талях и кранах, разрешается приступать к работе только после установки автомобиля на подставки (козелки), при этом под неснятые колёса должны быть подложены упоры. Подставки должны быть прочными и надёжными (только металлическими).
При подъёме и транспортировании агрегатов нельзя находится под поднятыми частями автомобиля. Запрещается снимать, устанавливать и транспортировать агрегаты при заваливании их тросом и канатами без специальных захватов. Тележки для транспортирования должны иметь стойки и упоры, предохраняющие агрегаты от падения и перемещения по тележке.
Для осмотра автомобиля применяют переносные безопасные электролампы напряжением до 36 вольт с предохранительными сетками, при работе в осмотровых канавах напряжение не должно превышать 12 вольт. Ручные электроинструменты (дрели, гайковёрты) надо присоединять к сети только через штепсельные розетки с заземляющим контактом. Провода электроинструментов нужно подвешивать, не допуская прикосновения их с полом.
Приёмку автомобиля на ходу и проверку тормозов следует производить вне помещения; пускать двигатель и трогаться с места разрешается только по получении сигнала от рабочего, производящего регулировку.
Вождение автомобиля на территории автохозяйства, в том числе и опробование автомобилей после ремонта и регулировки, разрешается только лицам, имеющим удостоверение шофёра. Скорость движение не должна превышать: на подъездных путях и проездах – 10 км/ч, в производственных помещениях – 5 км/ч. обгон одного автомобиля другим на территории автохозяйства запрещается.

7. Безопасные условия труда. Охрана окружающей среды

Техника безопасности при проведении ремонтных работ Гараж или бокс, где проводятся ремонтные работы, должен хорошо проветриваться, дверь - легко открываться как изнутри, так и снаружи. Проход к двери всегда держите свободным. При работе двигателя (особенно на пусковых режимах) выделяется оксид углерода (угарный газ) - ядовитый газ без цвета и запаха. Опасная для жизни концентрация оксида углерода может образоваться даже в открытом гараже, поэтому перед запуском двигателя обеспечьте принудительный отсос отработавших газов за пределы гаража. При отсутствии принудительной вытяжки можно запускать двигатель на короткое время, надев на выпускную трубу отрезок шланга и вынув его наружу. При этом система выпуска и ее соединение со шлангом должны быть герметичны.
При ремонте системы питания впрысковых двигателей необходимо отсоединять "отрицательную" клемму аккумуляторной батареи от "массы" и сбрасывать давление в системе.
На время сваро

Все о особенностях и сроках замены ГРМ на различных моделях автомобилей.

Добро пожаловать на сайт grmexpert.ru, который создан для обобщения всей имеющейся информации о замене ремней ГРМ на легковых, лёгких грузовых автомобилях и микроавтобусах.

Газораспределительный механизм предназначен для своевременного впуска горючей смеси в бензиновых двигателях или воздуха в дизелях, а также выпуска отработавших газов. Практика показывает, что на ГРМ приходится одна четвёртая часть всех отказов двигателя. Таким образом, своевременная и качественная замена ремня ГРМ — одна из важнейших работ по обслуживанию автомобиля.

Сайт создан для автомобилистов, желающих определить необходимые сроки замены ремня ГРМ на автомобиле, также для тех, кто выбирает, какой фирмы комплект ГРМ приобрести или принял решение заменить ГРМ самостоятельно.

Подробно рассмотрены особенности замены газораспределительного механизма на автомобилях ВАЗ, Ford, Honda, KIA, Nissan, Peugeot, Renault и других марках.

Вы сможете ознакомиться с информацией о причинах износа ремня. Например, о причинах повреждения зубьев, появлении трещин или подрывов боковых поверхностей ремня. Будут рассмотрены причины шума и свиста ремня при работе двигателя.

На сайте также описан процесс выставления меток при установке ГРМ самостоятельно. Представлен перечень современных марок ремней ГРМ, с их отличиями от подделок и анализом какую марку выбрать для Вашего автомобиля.

Планируется реализовать онлайн-приложение, позволяющее определить через сколько необходимо заменить ГРМ на Вашем автомобиле с учётом данных сервисных книг.

На сайте вы сможете найти всю необходимую информацию в следующих разделах:

  • Общие вопросы замены ремня ГРМ.
  • Замена ГРМ по маркам автомобиля.
  • Замена ГРМ на разных типах двигателя.
  • Выбор производителя ремня ГРМ.

Обратите внимание

Вся информация на сайте представлена исключительно в ознакомительных целях. Создатели сайта grmexpert.ru не несут ответственность за успех Ваших действий согласно информации, доступной на сайте.

Двигатели DOHC и SOHC что это такое, в чем разница, преимущества и недостатки

Двигатели с распредвалом в головке цилиндровтип OHC и DOHC

Двигатели OHC и SOHC

Тип OHC – “OverHeadCamshaft”, а также SOHC – “Single OverHeadCamshaft” – двигатель с одним распредвалом и клапанами в головке цилиндров.

В зависимости от конфигурации привода клапанов различают двигатели с:

Приводом клапанов коромыслами – в этом случае, клапаны приводятся в движение коромыслами 3, расположенными на общей оси 1. Одной стороной коромысла упираются в кулачки распредвала 2, а другой воздействуют на торцевую часть стержня клапана. Рисунок 5. Тип привода клапанов коромыслами.

Приводом клапанов рычагами – при данной конструкции, распредвал 6, расположен над клапанами 2, и приводит их в действие посредством рычагов 4.

1 — головка цилиндров;

5 – корпус распредвала;

6 – распределительный вал;

7 – регулировочный болт;

А – тепловой зазор.

Приводом клапанов толкателями – простая и надежная схема, при которой распределительный вал при вращении воздействует непосредственно на толкатель клапана.

Двигатели DOHC

DOHC (Double Overhead Camshaft) – двигатель с двумя распределительными валами в головке блока цилиндров. При этом существуют разновидности этого механизма, отличающиеся количеством клапанов на цилиндр двигателя.

При данной конструкции каждый распредвал приводит в действие свой ряд клапанов (впускные или выпускные).

Десмодромная система газораспределения

В десмодромной схеме газораспределения, как правило, используются два распределительных вала (или один, но с кулачками сложной формы). Один распредвал перемещает клапаны вверх, второй – вниз. Пружины отсутствуют.

Коленчатый вал такого двигателя, может вращаться с очень высокой скоростью, по сравнению с двигателями схемы OHC, которые при оборотах свыше 9000об/мин. неминуемо выйдут из строя, так как скорости срабатывания клапанных пружин не будет хватать для того, чтобы отвести клапаны от удара о поршень до его прихода в верхнюю мертвую точку.

Десмодромный механизм очень дорог в изготовлении, поэтому он применялся на гоночных автомобилях, а ныне на мотоциклах.

Что такое двигатель DOHC и как он работает

Однако одной физической возможности развивать высокие обороты мало. Чем выше обороты, тем большее влияние на наполнение цилиндров оказывает сопротивление впускного тракта, от воздухозаборников до зазоров между открытыми клапанами и их седлами. Поэтому кривая мощности двигателя внутреннего сгорания, поднимаясь до определенной точки, с дальнейшим ростом оборотов снижается: после этой точки потери из-за сопротивления впускного тракта становятся слишком большими.

Но, если с впускным трактом поработать несложно – увеличить диаметр дросселя, каналов в головке блока цилиндров, снизить сопротивление воздушного фильтра, то у клапанного механизма есть строгое конструктивное ограничение. Диаметры тарелок впускного и выпускного клапанов чисто физически не могут быть в сумме больше, чем диаметр цилиндра. Поэтому еще на заре двигателестроения появились тогда еще примитивные многоклапанные схемы: чем больше клапанов в цилиндре, тем больше их суммарная пропускная способность, хотя диаметр отдельного клапана  меньше. К тому же и клапана становятся легче, что опять-таки дает плюс к способности мотора раскручиваться до высоких оборотов.

Обычный, одновальный газораспределительный механизм

Ранние многоклапанные схемы использовали еще нижние распредвалы – вместо одиночного коромысла, приводящего в действие «свой» клапан, использовалось вильчатое на два клапана сразу. На мотоциклах эта конструкция из-за ее компактности сохраняла актуальность достаточно долго, и даже сейчас встречается.

Однако наиболее совершенной оказалась конструкция с двумя распределительными валами и четырьмя клапанами на цилиндр, обеспечивающая минимальные моменты инерции в газораспределительном механизме, легко компонующаяся и эффективная с точки зрения соотношения проходных сечений впуска и выпуска. Газораспределительный механизм DOHC на многоклапанной головке (расшифровка DOHC – Double OverHead Camshaft, два верхних распредвала) стал де-факто стандартом в современном двигателестроении.

Стоит сразу отметить, что сам по себе двигатель DOHC не обязательно подразумевает «16 клапанов» (термин из-за популярности 4-цилиндровых моторов крепко въелся в язык, хотя о многоклапанных моторах логично говорить по числу клапанов на один цилиндр: например, у 16-клапанного V8 их два). Существовали и исключения из этих правил –  двухвальные «фиатовские» и «фордовские» моторы с двумя валами, но и двумя клапанами на цилиндр:

Или японские моторы с многоклапанной головкой, но одним распредвалом:

Однако эти моторы  считаются инженерной экзотикой, и традиционно под двигателями DOHC подразумеваются двухвальные многоклапанные.

ENGINE OHV, OHC, SOHC, DOHC Двигатель внутреннего сгорания ДВС и технологии ГРМ

Двигатель внутреннего сгорания (ДВС) и технологии ГРМ, конструкция и особенности моторов системы OHV, OHC, SOHC, DOHC.

Его величество ДВС, король мотор 20 века, что ждет его в 21 веке! Не секрет, что на мощность и КПД двигателя на жидком топливе влияет Наполнение цилиндра топливовоздушной смесью. Инженеры прекрасно понимали, что обычный привычный ДВС — Двигатель внутреннего сгорания, будет постоянно совершенствоваться и форсироваться без предела и времени его жалкие менее 30% возможности технологично не реализованы даже сегодня и далее может быть еще совершеннее

 О типах ДВС поговорим в другой статье а сейчас, 4 тактные ДВС которые имеют по 4 цилиндра на мотор, двумя и более клапанами на цилиндр, заняли самое массовое и важное место в АВТО жизни 20 и 21 века и модернизировались вплоть до сегодняшних дней и еще будут долго совершенствоваться, как минимум в этом столетии. Первоначально распредвал — Распределительный Вал, это элемент распределительного механизма в виде вала, на котором размещены кулачки, которые через специальные устройства придают определенное движение клапану по заданному алгоритму.   Клапаны впускных и выпускных каналов, находились первоначально в блоке цилиндров, или возле блока в нижнем расположении так сказать,  по тому и тип такой системы прозвали

OHV,— OverHead Valve с нижним положением клапанов, иногда пишут I-Head, или Pushrod (с толкателями). Привод клапанов — приводиться в действие штангами-толкателями, через рокер (коромысла). Изобретена Дэйвидом Данбаром Бьюиком (David Dunbar Buick).

эволюция разделила клапана по сторонам, впуск и выпуск и подняла клапана выше уровня блока, что приводило к уменьшению температуры и повышению КПД, надежности и мощности, кроме того в ГБЦ появилась возможность использовать специальные дополнительные возможности, фазы газораспределения правильнее ГРМ с изменяемыми фазами газораспределения примеры: CVVT- (Continuous variable valve timing) Система бесступенчатого изменения фаз газораспределения (CVVT) или ГРМ с изменяемыми фазами газораспределения, работает по принципу регулирования момента  открытия и закрытия клапанов в соответствии со скоростью вращения коленчатого вала и зависимости от нагрузки. Каждый производитель по разному реализовал такой принцип в системах: Dual VVT, DVVT, VTEC и i-vtec, vvt-i и vvtL-i, VANOS и Double VANOS, VVC, MIVEC, CVTCS…. о которых мы поговорим позднее. Таким образом над БЦ — Блоком Цилиндров появился вполне определенный элемент конструкции  ДВС ГБЦ головка блока цилиндров, которая имела впускной и выпускной тракты с клапанами и механизмом ГРМ – газораспределительный механизм.

TURBO OHV дала вторую жизнь, старым забытым мускульным моторам

Детали механизма газораспределения

Распределительный вал обеспечивает своевременное открытие и закрытие клапанов. Изготовляют его из стали или чугуна . Для упрощения установки вала диаметры опорных шеек последовательно уменьшаются, начиная с передней шейки. Распределительный вал получает вращение от коленчатого вала .

В четырехтактных двигателях рабочий цикл происходит за два оборота коленчатого вала. За этот период впускные и выпускные клапаны каждого цилиндра должны открыться 1 раз, следовательно, распределительный вал должен повернуться на один оборот. Таким образом, распределительный вал должен вращаться в 2 раза медленнее коленчатого вала . Поэтому шестерня распределительного вала имеет в 2 раза больше зубьев, чем шестерня коленчатого вала.

Толкатели 2 (см. рисунок «Верхнеклапанный механизм тип OHV») перемещаются в направляющих отверстиях, выполненных в блоке цилиндров (тип OHV). Внутри толкатели имеют сферические углубления для установки штанг.

Штанги 3 (см. рисунок «Верхнеклапанный механизм тип OHV») передают усилие от толкателей к коромыслам. Их изготовляют из дюралюминиевого прутка, на концы напрессовывают стальные наконечники. С одной стороны штанга упирается в толкатель, с другой – в регулировочный болт коромысла.

Коромысло 3 (см. рисунок «Тип привода клапанов коромыслами») передает усилие от штанги к клапану. Изготовляют коромысла из стали. Плечи коромысла неодинаковы — плечо со стороны клапана длиннее. Этим уменьшается высота подъема толкателя и штанги, В короткое плечо коромысла ввертывается винт для регулировки теплового зазора.

Гидрокомпенсатор – выполняет функции толкателя, поддерживая оптимальный тепловой зазор в клапанном механизме, за счет давления масла . Устанавливается в тело головки блока цилиндров.

Клапаны открывают и закрывают впускные и выпускные каналы. Клапан состоит из тарельчатой плоской головки и стержня. Для улучшения наполнения цилиндров топливной смесью диаметр головки впускного клапана делают больше , чем выпускного клапана. Седла клапанов в целях упрощения их замены изготовляют вставными. Материалом для седел служит жаростойкий чугун. Седла запрессовывают в выточки головки цилиндров.

Рабочая поверхность клапана (фаска) имеет угол 45°, Ее тщательно обрабатывают и притирают к седлу.

Стержень клапана 3 имеет выточку, в которую вставляют сухарики 8 , для крепления упорной шайбы 7, пружины 5 клапана. Сухарики плотно охватывает коническая втулка. Нижний конец пружины опирается на шайбу. На стержень впускного клапана установлен маслоотражательный колпачок 6 , из маслостойкой резины. Этим предотвращается подсос масла через зазор между направляющей втулкой 9 и стержнем впускного клапана.

Для плотного закрытия клапана между его стержнем и носком коромысла предусмотрен тепловой зазор (А) . При малом зазоре и нагреве двигателя могут произойти неплотная посадка клапана на седло, в результате чего будет утечка газов и обгорание рабочей поверхности клапана, при увеличенном зазоре — неполное открытие клапанов, ухудшение наполнения и очистки цилиндров, повышение ударной нагрузки на сопряженные детали клапанного механизма, приводящие к их ускоренному износу.

Натяжение цепи 4 ( см. рисунок «Цепной привод распредвала») осуществляется башмаком 6, на который действует пружина штока натяжителя. Для гашения колебаний цепи предусмотрен успокоитель 2 ( см. рисунок «Цепной привод распредвала»).

Техническое обслуживание

Двигатели G4GC и G4FC отличаются своей неприхотливостью в эксплуатации.

Если не принимать во внимание необходимость замены приводного ремня ГРМ (только в моторах G4GC) и регулярную регулировку зазоров клапанов ГРМ, то техническое обслуживание двигателей КИА сводится к периодичной замене расходных материалов (моторное масло и охлаждающая жидкость). Двигатель G4GC, также как двигатель G4FC, требует замены моторного масла не позже, чем через 15 000 км пробега

При этом производитель рекомендует при эксплуатации силовых агрегатов в тяжелых условиях выполнять эту процедуру после 7 500 км пройденного пути

Двигатель G4GC, также как двигатель G4FC, требует замены моторного масла не позже, чем через 15 000 км пробега. При этом производитель рекомендует при эксплуатации силовых агрегатов в тяжелых условиях выполнять эту процедуру после 7 500 км пройденного пути.

Процесс замены моторного масла осуществляют на горячем моторе, причем одновременно с маслом необходимо заменить масляный, топливный и воздушный фильтры.

Объем масла, заливаемого в двигатель G4FС — 3.3 л; двигатель G4GC — 4 л.

Замена охлаждающей жидкости в двигателе автомобиля КИА Сид и др.

Основные признаки, подтверждающие необходимость замены охлаждающей жидкости – рыжий цвет антифриза, маслянистая пленка на его поверхности и другие отклонения от ее первоначального вида.

Производитель рекомендует использовать в качестве охлаждающей жидкости антифриз Hyundai/KIA 07100 — 00200. Он представляет собой хладагент высокого качества, который изготавливается по спецификации производителя силовых агрегатов во многих странах (в том числе и в России) и имеет соответствующий допуск Hyundai Motors.

Замену антифриза в автомобилях КИА осуществляют на холодных моторах. После окончания процедуры двигатель необходимо прогреть до рабочей температуры, после чего убедиться в отсутствии воздушных пробок и проверить уровень антифриза в расширительном бачке.

Объем охлаждающей жидкости, заливаемой в:

  1. мотор G4GC — 6,7…6,8 л;
  2. двигатель G4FC — 5,5…5,8 л.

Тюнинг моторов КИА G4GC и G4FC

Существует несколько способов увеличить мощность силового агрегата G4GC:

  1. Калибровка (перепрошивка ЭБУ) двигателя. При этом специалисты обещают увеличение мощности до 150 л. с.
  2. Для того чтобы поднять мощность мотора G4GC до 160 л. с. необходимо выполнить ряд доработок: внедрить прямоточный выхлоп, установив «паук» 4-2-1; установить распределительные валы с фазой 268/264 и большим подъемом клапанов.
  3. Кроме того можно попробовать увеличить мощность моторов G4GC до 180 л. с. Однако это требует специально изготовленных на заказ распределительных валов с фазой 270 и большим подъемом клапанов. Кроме того необходимо сварить оригинальный турбоколлектор и обеспечить маслоподачу на турбину TD04L. Также понадобятся интеркуллер, пайпинги, форсунки 440 сс, выхлопная труба диаметром 51 или 63 мм. Собранная воедино, такая система при правильной настройке способна обеспечить мощность G4GC до 180 л. с. Однако на сколько хватит его ресурса неизвестно.

Двигатель G4FC также поддается тюнингу:

Поднять его мощность до 160 л. с. можно путем установки компрессора РК-23-1 (РК-23-е) и небольшой турбины.

Кроме того необходимо:

  1. установить выхлоп на трубе диаметром 51 мм;
  2. расточить впускные и выпускные каналы ГРМ;
  3. применить большие клапана.

Кроме того, для того чтобы сохранить ресурс двигателя КИА Рио в обязательном порядке придется поставить кованую поршневую группу под степень сжатия 8,5. Если этого не сделать, то двигатель, рассчитанный на степень сжатия 11, попросту развалится.

DOHC является аббревиатурой. Перевод на русский язык дает понять, что имеется в виду под этим словом — это наличие двух распределительных валов. Иногда пользуются русской аббревиатурой DOHC — ДВРВ, чаще ДОШЦ. Произошел двигатель DOHC в результате креативного мышления, опытной езды и стремительности «банды четырех». Такое название дали группе изобретателей, которые представили миру двигатель DOHC.

Конструкция, обеспечивающая максимальный комфорт

В результате наличия двух впускных клапаном, обладающих малым диаметром, цилиндр получит горючую смесь в большем количестве, чем при одном большом. Такая конструкция способствует лучшему сгоранию смеси, росту КПД и более экономной работе мотора. С другой стороны, стало необходимо использование зубчатого ремня, цепи либо набора шестерен, чтобы осуществить привод обоих распределительных валов, но данная особенность не только не утяжелила сам двигатель, но и сделала его работу более надежной и предсказуемой.

Плюсом ремня является его дешевизна, его не нужно смазывать, работает почти бесшумно. Но при обрыве ремня ГРМ, катастрофа для двигателя гарантирована. Происходит столкновение клапана и поршня, а в следствие разрушение их обоих. Из-за этого повреждается и гильза цилиндра, и блок. Надежность цепи, конечно, выше, но ее работа значительно шумнее, а со временем она постепенно вытягивается.

Решить эту неполадку можно при помощи устройства, которое автоматически натягивает цепь. Но существуют вариации цепей, которым для работы нужен масляный «туман», в этом случае для устранения проблемы необходимо еще и наличие герметичного картера. Совершенно надежным вариантом будет набор шестерен. Конечно, он обладает высокой сложностью, дорогой и шумный, но работает отлично. По результатам конструкторского рейтинга ремень находится на первом месте, затем идет цепь, а замыкают список шестерни.

Банда четырех для всех любителей быстрой езды

Великолепные инженеры копании Peugeot весьма любили погонять на дороге. Посовещавшись, они пришли к разработке теоретической части автомобильного мотора. В тот период времени, до того, как был создан мотор DOHC, обороты не доходили выше 2000. «Банда четырех» задумалась над тем, чтобы произвести мощный и быстрый, сложный и сверхэкономичный автомобильный двигатель, аналогов которому мир на тот момент еще не знал.

Основа устройства была предложена по идее Зуккарелли. По его мнению, необходимо было поменять некоторые конструктивные особенности, а именно поместить каждый распределительный вал над клапанами. Вследствие таких операций ненужные элементы конструкции просто отпадают. А для большей легкости клапанов, им предложено было взять четыре легких клапана, вместо двух более тяжелых. Такие особенности считались инновационными, но в полной мере позволили решить основные поставленные задачи.

Двигатель DOHC на странице в Википедии представлен двумя распределительными валами, помещенными в головку цилиндра и четырьмя клапанами для каждого цилиндра. Данная статья расскажет о создании и конструктивных особенностях двигателей DOHC — это несомненно будет интересно не только специалистам, но и вполне рядовым автолюбителям. Двигатель DOHC обладает распределительным валом, который размещается над рядами клапанов как над впускными, так и над выпускными. «Посредники» (коромысла, штанги, рокеры) в данном случае отсутствуют, поскольку их функции перераспределены между другими элементами нового мотора. А для легкости каждого клапана, сверху цилиндра устанавливается четыре, а не привычные два, легких клапана. Таким образом, когда обороты увеличатся, пружины будут принимать значительно меньше нагрузки — это существенно уменьшает их износ и продлевает жизнь мотору в целом.

Описание

Двигатели G4FC и G4GC хотя и относятся к разным семействам (Gamma и Beta соответственно), выполнены по одной схеме и идентичны по конструкции. Оба мотора представляют собой классические 4-х цилиндровые силовые агрегаты с четырехтактным режимом работы.

Несмотря на то что блоки цилиндров (БЦ) этих силовых агрегатов изготовлены из разных материалов, головки (ГБЦ) у обоих выполнены из алюминиевого сплава. В них смонтирован 16-клапанный механизм газораспределения () с двумя распределительными валами верхнего расположения DOHC 16V, оснащенный системой изменения фаз CVVT (Continuous Variable Valve Timing). Она расположена на впускном валу, который связан с выпускным цепью.

Системы смазки и КИА между собой идентичны.

Отличительные особенности силовых агрегатов:

Двигатель G4FC

Силовой агрегат G4FC оснащен ГРМ, привод которого приводится в действие цепью, не требующей обслуживания в течении всего времени эксплуатации. В последних модификациях мотора (семейство Gamma II) система CVVT установлена на обоих валах ГРМ. Эти силовые агрегаты способны развивать мощность до 130 л. с. Также можно встретить версии двигателей КИА с непосредственным впрыском топлива (GDI) и турбонаддувом (T-GDI).

Двигатель G4GC

ГРМ двигателя G4GC приводится в действие с помощью ременного привода. Ремень необходимо менять после каждых 60 тыс. км. пройденного пути, что позволит избежать его обрыва и связанных с этим неприятностей (загнутые клапана и пр.).

Что означает ВРЕМЯ?


TIME

Time Financial Services

Business »Символы NASDAQ

Оцените:
TIME

Extensiv Interactive Multimedia 8

Оцените:
ВРЕМЯ

Картирование затопления цунами

Академия и наука »Наука об океане

Оцените it
TIME

Вещи, которые я должен заработать

Разное »Приколы

Оцените это:
TIME

Medium of Exchange

Torah

90 005 Оцените:
ВРЕМЯ

Тенденции в машиностроении

Академия и наука »Университеты

Оцените это: TIME

Telecom It Media Entertainment

Бизнес »Компании и фирмы

Оцените это:
TIME

Цунами, наводнение, научное моделирование,

Проект обмена научным обменом

Наука

Оцените:
ВРЕМЯ

Эксперты по управлению запасами

Бизнес »Компании и фирмы

Оцените it5
ВРЕМЯ 90 005

Туризм в моей Европе

Сообщество

Оцените:
ВРЕМЯ

Подростки в миссии Евангелизм

Сообщество »Религия - и многое другое...

Оценить:
ВРЕМЯ

Подростки в миссии Опыт

Религия

TIME

Время установки стало проще

Академия и наука »Электроника

Оцените:
TIME

Общее управление бизнесом в электронном виде Бизнес

Оцените:
ВРЕМЯ

Обучение, информация, наставничество и образование

Сообщество »Образовательное

Оцените это :
TIME

Технологии, информация, мультимедиа и развлечения

Сообщество »Новости и СМИ

Оцените:
TIME

Призовите к участию

Сообщество »Образовательное

Оцените:
ВРЕМЯ

Технологии, инфраструктура, измерения и окружающая среда

Вычислительная техника» Общие вычисления

Оцените:
TIME

Преподавание инноваций, мотивации и передового опыта

Сообщество »Образовательные

Оцените:
Оцените:
ВРЕМЯ

Теоцентрическая интерактивная магнитная энергия

Правительственная »Энергетика

TIME

Triumphant Institute of Management Education

Бизнес »Менеджмент

Оцените:
TIME

Разное

Оцените:
TIME

Ведущие промышленные менеджеры в Европе

Региональный »Европейский

415
ВРЕМЯ

Время, инфраструктура, деньги, энергия

Бизнес

Оцените это:
